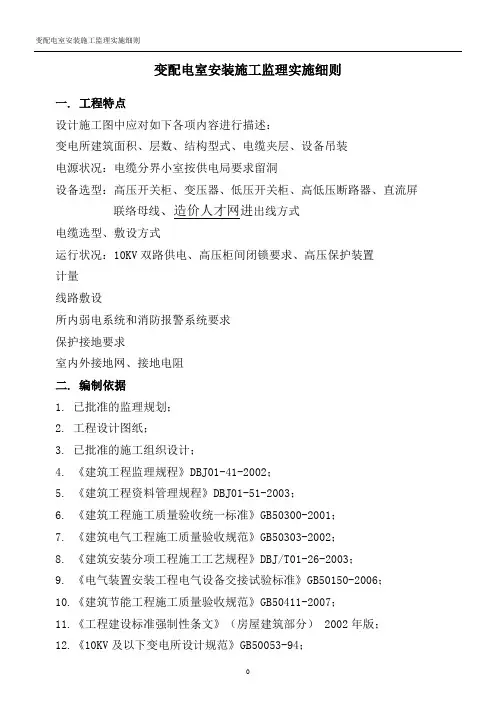

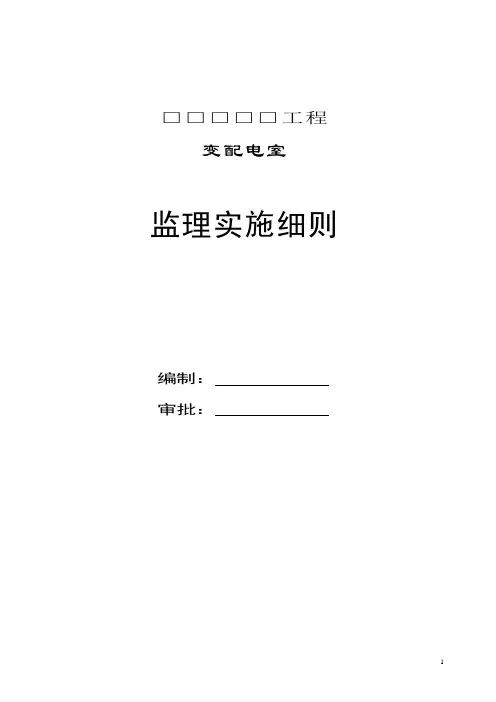

变配电室安装施工监理实施细则
一. 工程特点
设计施工图中应对如下各项内容进行描述：
变电所建筑面积、层数、结构型式、电缆夹层、设备吊装
电源状况：电缆分界小室按供电局要求留洞
设备选型：高压开关柜、变压器、低压开关柜、高低压断路器、直流屏联络母线、进出线方式
电缆选型、敷设方式
运行状况：10KV双路供电、高压柜间闭锁要求、高压保护装置
计量
线路敷设
所内弱电系统和消防报警系统要求
保护接地要求
室内外接地网、接地电阻
二. 编制依据
1.已批准的监理规划；
2.工程设计图纸；
3.已批准的施工组织设计；
4.《建筑工程监理规程》DBJ01-41-2002；
5.《建筑工程资料管理规程》DBJ01-51-2003；
6.《建筑工程施工质量验收统一标准》GB50300-2001；
7.《建筑电气工程施工质量验收规范》GB50303-2002；
8.《建筑安装分项工程施工工艺规程》DBJ/T01-26-2003；
9.《电气装置安装工程电气设备交接试验标准》GB50150-2006；
10.《建筑节能工程施工质量验收规范》GB50411-2007；
11.《工程建设标准强制性条文》（房屋建筑部分）2002年版；
12.《10KV及以下变电所设计规范》GB50053-94；
13.《供配电系统设计规范》GB50052-95；
14.国家及地方有关工程建设法令、法规及技术规范。
三. 监理工作流程
五. 质量通病及防治措施
质量通病
1.变压器安装预埋件和预留洞方向位置与实物不符。
2.接地干线焊接质量差。
3.桥架弯曲部分选型不合适、盖板扣不上、电缆外露。
4.电缆敷设固定不规范，电缆受力。
5.分界小室通风管道未引至室外地面。
6.出户管封堵不严、不全。
7.配电室有采暖管法兰及阀门。
8.未设防小动物进入门挡。
防治措施：
1.落实订货厂家。按变压器安装技术条件要求预留。
2.核查变压器吊装孔位置尺寸及配电柜运输通道。
3.设计交底明确。非电管线不要穿越配电室，采暖管线无焊接。
4.加强技术交底明确质量标准。
六、工程质量验收标准
1．建筑电气工程施工质量验收规范GB50303-2002；
2．建筑节能工程施工质量验收规范GB50411-2007；
3、建筑工程资料管理规程DBJ01-51-2003。
