电工电子技术及应用试卷（作业考核线下） B 卷（共 4 页）总分题号一二三四五六七八九十得分
1 选择题( 25分)：请把选中的题号填入括号中。(每小题5分)
(1) 两个极性相反电压源串联一个电压为15V，另一个电压为25V，其等效电路为( A )。
A 电压源10V
B 电压源40V
C 其它
(2) 两个流向相同电流源并联，一个电流为2A，另一个电流为3A，其等等效电路为( B )。
A 电流源1A
B 电流源5A
C 其它
(3) 一阶RC电路中，R=10K，C=10F。电路的时间常数为( B )秒
A 10S
B 0.1S
C 其它
(4) 稳压二极管加一定的反向电压，被击穿后会能起( A ) 作用。
A 稳定电压
B 稳定电流
C 其它
(5) 本征半导体入三价元素后成为( B ) 型半导体。
A N型半导体
B P型半导体
C 其它
2 判断题(25分)：判断论述是正确(Y) 还是错误(N) ，并填入括号中。(每小题5分)
(6) 叠加定理仅适用于线性电路。( Y )
(7) 诺顿等效电路是由电流源和电阻并联族构成的。( Y )
(8) 一阶电路的时间常数越大，完成过渡过程所需要的时间就越短。( N )
(9) 接触器是一种当电设备发生短路故障时能自动切断电路的短路保护电器。( N )
(10) 晶体管进入截止区工作，造成截止失真。适当增加基极电流可消除截止失真。( Y ) 3 问答题( 50分)：请把具体回答写入各题“答：”的后面。(每小题10分)
(11) 求图中的电流I的值。
答：3A+9A- I=0
I=12A
(12) 求图中的U=10伏，R=30欧。求电阻电压U1有效值。
答：串联电路，平分电压，电阻一样，故，U1=U/2=5V
(13) 求t0时u c(t)。
答：电路分析可知，图为并联电路则:通过电阻的电路为
I=R2I/(R1+R2)
=4*6/(4+4)
=3A
因电容两端电压与电阻电压相等故，Uc=R1I=12V
由电容电压计算公式可得：
uc(t)=uc+(u1-u2)*[1-exp(-t/RC)]
u c(t)=12e-0.25t V
(14) 一台三相异步电动机，P
N = 10kW，U
N
= 380V，n
N
= 1450r/min。求该电动机的额定
转矩。
答：这个题目缺少必要的条件，不能求解！原题应为：
(15) 图中，E C=12V，R C=1K，R B=100K，R L=1K，晶体管电流放大倍数为50，U CE=0.6V。求如下放大电路的电压放倍数A u
答：如电路图可知，图中R B与R C和R L回路为串联。
且E C=12V，U CE=0.6V
则R B两端电压U b=E C-U CE=12-0.6=11.4V
故，i b=11.4/100k=0.114mA
由已知晶体管电流放大倍数为50，
可知，i c=50i b=0.114*50=5.7mA
故，u0=i c*R L=5.7*1000=5.7V
据串联电路电压分配可知u CE=E C-u0=12-5.7=6.3V
则，放大电路的电压放倍数A u=u CE/U CE=6.3/0.6=10.5
（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，
感谢您的配合和支持）
1 《电工电子技术》（第二版）节后学习检测解答 第1章节后检验题解析 第8页检验题解答： 1、电路通常由电源、负载和中间环节组成。电力系统的电路功能是实现电能的传输、分配和转换；电子技术的电路功能是实现电信号的产生、处理与传递。 2、实体电路元器件的电特性多元而复杂，电路元件是理想的，电特性单一、确切。由理想元件构成的、与实体电路相对应的电路称为电路模型。 3、电路中虽然已经定义了电量的实际方向，但对某些复杂些的直流电路和交流电路来说，某时刻电路中电量的真实方向并不能直接判断出，因此在求解电路列写方程式时，各电量前面的正、负号无法确定。只有引入了参考方向，方程式中各电量前面的的正、负取值才有意义。列写方程式时，参考方向下某电量前面取正号，即假定该电量的实际方向与参考方向一致，若参考方向下某电量前面取负号，则假定该电量的实际方向与参考方向相反；求解结果某电量为正值，说明该电量的实际方向与参考方向相同，求解结果某电量得负值，说明其实际方向与参考方向相反。电量的实际方向是按照传统规定的客观存在，参考方向则是为了求解电路方程而任意假设的。 4、原题修改为：在图1-5中，五个二端元 件分别代表电源或负载。其中的三个元件上电 流和电压的参考方向已标出，在参考方向下通 过测量得到：I 1＝－2A ，I 2＝6A ，I 3＝4A ，U 1＝80V ，U 2＝－120V ，U 3＝30V 。试判断哪些元 件是电源？哪些是负载？ 解析：I 1与U 1为非关联参考方向，因此P 1=－I 1×U 1=－（－2）×80=160W ，元件1获得正功率，说明元件1是负载；I 2与U 2为关联参考方向，因此P 2=I 2×U 2=6×（－120）=－720W ，元件2获得负功率，说明元件2是电源；I 3与U 3为关联参考方向，因此P 3= I 3×U 3=4×30=120W ，元件3获得正功率，说明元件 3是负载。根据并联电路端电压相同可知， 元件1和4及3和5的端电压之代数和应等于元件2两端电压，因此可得：U 4=40V ，左高右低；U 5=90V ，左低右高。则元件4上电压电流非关联，P 4=－40×（－2）=80W ，元件4是负载；元件5上电压电流关联，P 5=90×4=360W ，元件5是负载。 验证：P ＋= P 1+P 3+ P 4+ P 5=160+120+80+360=720W P －= P 2 =720W 电路中电源发出的功率等于负载上吸收的总功率，符合功率平衡。 第16页检验题解答： 图1-5检验题4电路图I 1 元件1 U 1 ＋－I 2 元件2 U 2 －＋I 3 元件3 U 3 ＋－元件4 元件5
第二章电阻电路的分析 本章的主要任务是学习电阻电路的分析计算方法，并运用这些方法分析计算各种电阻电路中的电流、电压和功率。 本章基本要求 1．正确理解等效电路的概念，并利用等效变换化简电路。 2．掌握电阻串、并联等效变换、电阻的Y形连接与Δ形连接的等效变换、电源的等效变换。 3．电阻电路的分压公式和分流公式的应用。 4．运用支路电流法和结点电压法分析计算电路。 5．运用叠加定理分析计算电路。 6．熟练应用戴维宁定理和诺顿定理分析计算电路。 7．应用戴维宁定理或诺顿定理求解电路中负载电阻获得的最大功率。 8．学会含有受控源电路的分析计算。 9．了解非线性电阻电路的分析方法。 本章习题解析（书上已有图已删除） 2－1电路如图2－1所示，设电路中每个电阻均为9Ω。试将电路分别变换为Y形电路和△形电路。 解将ADE、DBF、EFC组成的△形电路等效变换成Y形电路，如图2-1(a)所示，其中每个电阻为 R Y=1/3RΔ=3Ω 然后将图2-1(a)所示电路再进行等效变换，其变换过程如图2-1(b)和(c)所示。 由图2-1(c)即可得到原电路的Y形电路和△形电路，分别如图2-1(d)和(e)所示。
2－2在图2－2中，已知电压源U s＝27V，电阻R1＝R2＝6Ω，R3＝R4＝R5＝2Ω，R6＝R7＝6Ω。试求支路电流I1、I2和I3。 ，故它是平 ， 2 a b 5 a b a b 或 a b 图2-3(a)
2－4 电路如图2－4所示，试用电源等效变换法求电流I 。 解 首先利用电源的等效变换求出1Ω电阻以左部分的最简等效电路，逐步等效化简过程如图所示。 在最简的等效电路中，由欧姆定律得 5I=20 所以 I=5A 2－5 如图2－5所示，已知电压源U s1＝140V ，U s2＝90V ，电阻 R 1＝20Ω，R 2＝5Ω，R 3＝60Ω。试用支路电流法求各支路电流I 1、I 2和I 3。 解 根据给定的电路可列得1个独立的KCL 方程和2个独立的KVL 方程 图2-3(d) a b a b 6或 a b 3I 图2-3(c) a b a b 8V 4或

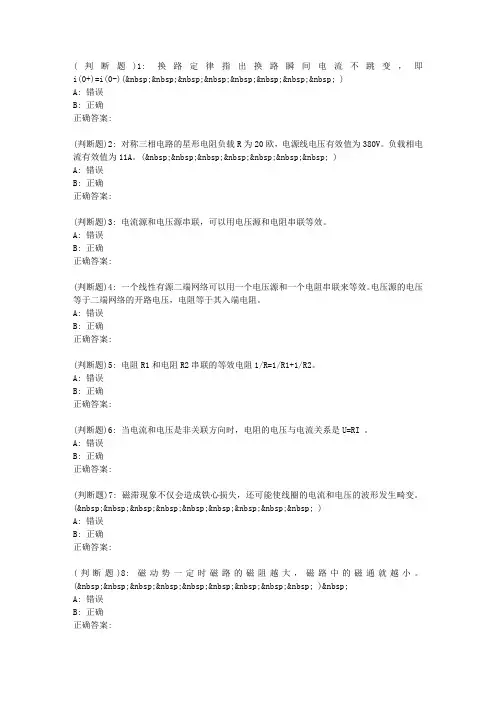

一、填空题（每空1分，共20分） 1．在直流电路中，电感可以看作短路，电容可以看作断路。 2．我国工业交流电采用的标准频率是 50 Hz。 3．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3I L。 4．电阻元件是耗能元件，电容元件是储能元件。 5．已知一正弦电压u=311sin(628t-60o)V，则其最大值为311 V，频率为100 Hz，初相位为-60o。 6．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60o)V，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0o，电阻消耗的功率P= 4840 W。 7．三角形联结的三相对称负载，若线电压为380 V，则相电压为380 V；若相电流为10 A，则线电流为17.32 A。 8．式Q C=I2X C是表示电容元件在正弦电路中的无功功率计算公式。 9．正弦交流电压的最大值U m与其有效值U之比为2。 10．电感元件是一种储能元件，可将输入的电能转化为磁场能量储存起来。 11．若三相电动势依次达到最大值的次序为e1—e2—e3，则称此种相序为正序。 12．在正弦交流电路中，电源的频率越高，电感元件的感抗越大。 13．已知正弦交流电压的有效值为200V，频率为100Hz，初相角为30o，则其瞬时值表达式u= 282.8sin（628t+30o）。 二、判断题（每题1分，共10分） 1. 电压是产生电流的根本原因。因此电路中有电压必有电流。（错） 2. 正弦量的三要素是指最大值、角频率和相位。（错） 3．负载作星形联接时，必有线电流等于相电流。（对） 4．一个实际的电感线圈，在任何情况下呈现的电特性都是感性。（错） 5．正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。（错） 6．电感元件的正弦交流电路中，消耗的有功功率等于零。（对） 7．正弦交流电路的视在功率等于有功功率和无功功率之和。（错） 8．中线不允许断开，因此不能安装保险丝和开关。（对） 9．互感器既可用于交流电路又可用于直流电路。（错）
第1章电路的基本定律与分析方法 【思1.1.1】(a) 图U ab＝IR＝5×10＝50V，电压和电流的实际方向均由a指向b。 (b) 图U ab＝－IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。 (c) 图U ab＝IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。 (d) 图U ab＝－IR＝－(－5)×10＝50V，电压和电流的实际方向均由a指向b。 【思1.1.2】根据KCL定律可得 (1) I2＝－I1＝－1A。 (2) I2＝0，所以此时U CD＝0，但V A和V B不一定相等，所以U AB不一定等于零。 【思1.1.3】这是一个参考方向问题，三个电流中必有一个或两个的数值为负，即必有一条或两条支路电流的实际方向是流出封闭面内电路的。 【思1.1.4】(a) 图U AB＝U1＋U2＝－2V，各点的电位高低为V C＞V B＞V A。 (b) 图U AB＝U1－U2＝－10V，各点的电位高低为V B＞V C＞V A。 (c) 图U AB＝8－12－4×(－1)＝0，各点的电位高低为V D＞V B(V A＝V B)＞V C。 【思1.1.5】电路的电源及电位参考点如图1-1所示。当电位器R W的滑动触点C处于中间位置时，电位V C＝0；若将其滑动触点C右移，则V C降低。 【思1.1.6】(a) 当S闭合时，V B＝V C＝0，I＝0。 当S断开时，I＝ 12 33 +＝2mA，V B＝V C＝2×3＝6V。 (b) 当S闭合时，I＝－6 3 ＝－2A，V B＝－ 3 21 + ×2＝－2V。 当S断开时，I＝0，V B＝6－ 3 21 + ×2＝4V。 【思1.1.7】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。当电路元件上电压与电流的实际方向一致时，表示该元件吸收功率，为负载；当其电压与电流的实际方向相反时，表示该元件发出功率，为电源。 可以根据元件电压与电流的正方向和功率的正、负来判别该元件是发出还是吸收功率。例如某元件A电压、电流的正方向按关联正方向约定，即将其先视为“负载模型”，如图1-2(a)所示，元件功率P＝UI。设U＝10V(电压实际方向与其正方向一致)，I＝2A(电流实际方向与其正方向一致)，U、I实际方向一致，P＝UI＝10×2＝20W＞0(P值为正)，可判断A元件吸收功率，为负载。设U＝10V(电压实际方向与其正方向一致)，I＝－2A(电流实际方向与其正方向相反)，U、I实际方向相反，P＝UI＝10×(－2)＝－20W＜0(P值为负)，可判断A元件发出功率，为电源。

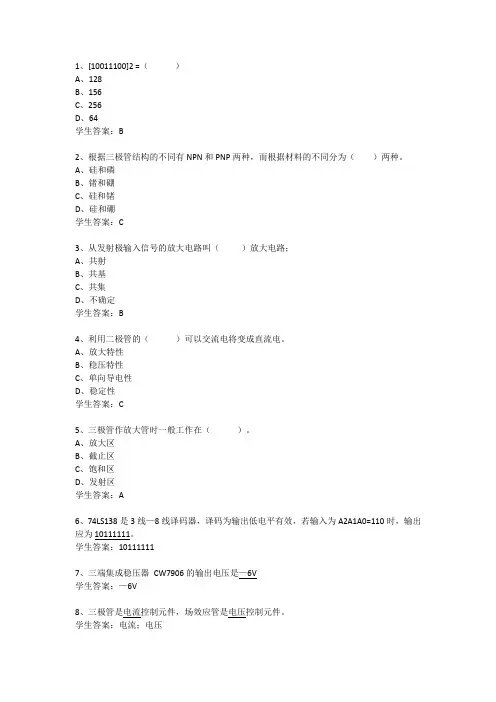

一、判断题 1. N 型半导体可通过在纯净半导体掺入五（三）价元素而获得。 (√ ) 2. P 型半导体的多数载流子是空穴，因此带正电。 ( × ) 3.二极管在反向截止区的电流大小主要与温度有关。( √ ) 4. 稳压管正常稳压时，应工作在正向导通区域。（ × ） 5 . 三极管的发射区和集电区是同类型半导体，因此，发射极和集电极是可以互换使用的。（ × ） 6. 环境温度升高时双极型三极管的I CBO ，β，U BE 都升高。( × ) 7. 集电结处于反向偏置的三极管，一定是工作在放大状态。（ × ） 8. 发射结处于正向偏置的三极管，一定是工作在放大状态。（ ×） 9. 多级阻容耦合放大电路的静态工作点互不影响。（ ×） 10. 三极管工作在放大区时，发射结反偏，集电结正偏。（ √ ） 11. 多级阻容耦合放大器各级静态工作点的计算不用考虑前后级的影响。（ × ） 12. 多级放大器中，后一级的输入电阻相当于前一级的负载。（ √ ） 13. 多级放大电路输入电阻为各级输入电阻之和。（ × ） 14. 多级放大电路总的电压放大倍数为各级电压放大倍数之和。（ × ） 15. 集成运算放大器的输出级一般采用差动放大电路。（ √ ） 16. 反相比例运算电路引入负反馈，同相比例运算电路引入正反馈。（ × ） 17. 电压负反馈使输出电阻增加，带负载能力强。（ × ） 18. 串联负反馈使放大电路的输入电阻减小。（ × ） 19. 当输入信号是一个失真信号时，加入负反馈不能使失真得到改善。（ × ） 20. 在放大电路中引入电压负反馈能稳定电路的输出电压。（ √ ） 21. 逻辑函数 1=+++=C B A C B A F 。（ √ ） 22. 逻辑函数0=++B A B A 。（ × ） 23. 逻辑函数A A =⊕1 。（ × ） 24. 一个逻辑函数式只能用唯一的逻辑电路实现。（ × ） 25. 译码电路输入是二进制代码，输出为高低电平。（ × ） 26. 组合逻辑电路的输出仅与取决于当前的输入。（ √ ） 27. D 边沿触发器在CP 作用下，若D=1，其状态保持不变。（ √ ） 28. n 个变量的逻辑函数共有2n 个最小项。（ × ） 29. 计数器属于组合逻辑电路。（ × ） 30. 由同一CP 控制各触发器的计数器称为异步计数器。( × ) 二、选择题
电工与电子技术试题 一、填空题（每空 1 分） 1、若各门电路的输入均为 A 和 B，且 A=0，B=1；则与非门的输出为 _________，或非门 的输出为 _________。 2、一个数字信号只有 ________种取值，分别表示为 ________ 和________。 3、模拟信号是在时间与幅值上 ________ 的，数字信号在时间与幅值上是________的。 4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________和________。 5、二进制数 A=1011010；B=10111，则 A - B=＿＿＿＿。 6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与 ________无关。 7、将________变成 ________ 的过程叫整流。 8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是 ______A。 9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻 RL=10Ω，则整 流输出电压的平均值是 ______；流过二极管的平均电流是 ______；二极管承受的最高反向 电压是 ______。 10、三极管是________控制元件，场效应管是________控制元件。 11、逻辑函数 Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。 12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。 13、作放大作用时，场效应管应工作在区。 14、放大电路的静态工作点通常是指__、和 _。 15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100, 总的放大倍数是_。
一选择题： 1、理想二极管的反向电阻为（ B ）。 A 零 B 无穷大 C 约几百千欧 D 以上都不对 1.在换路瞬间，下列各项中除( B )不能跃变外，其他全可跃变。 (a)电感电压 (b)电容电压 (c)电容电流 4.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法 正确的是（ D ）。 (A)减少负载的工作电流 (B) 减少负载的有功功率 (C)减少负载的无功功率 (D) 减少线路的功率损耗 5.当三相交流发电机的三个绕组连接成星形时，若线电压 V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。 (a)V t )30sin(2220-ω (b) V t )30sin(2380-ω (c) V t )120sin(2380+ω （d ）2202sin(30)t ω+ 6.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同 (f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2 关系是( B )。 (a)Φ1 >Φ2 (b)Φ1<Φ2 (c)Φ1=Φ2 7.一负载电阻为RL ，经变压器接到内阻R0＝800Ω的电源上，变压器 原、副绕组的额定电流为2A ／20A ，若使从变压器原绕组看进去的等 效负载电阻RL ′＝R0时，则RL 等于（ B ）
(a) 0.8Ω (b) 8Ω (c) 80Ω (d) 800Ω k的电阻中通过2mA的电流，试问电阻两端的电压是（ D ）。 1、3Ω A、10V B、6mV C、1.5V D、6V 2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（ D ）。 A、2500 B、100 C、1 D、0.1 3、一个电热器从220V的电源取用的功率为1000W，如将它接到110V 的电源上，则取用的功率为（ B ）W。 A、125 B、250 C、500 D、1000 1. 稳压管起稳压作用，是利用它的（ D ）。 A 正向特性 B 单向导电性 C 双向导电性 D 反向击穿特性 2.某一负载消耗的有功功率为300W，消耗的无功功率为400var，则 该负载的视在功率为（ c ）。 (a)700VA (b)100VA (c)500VA 3.图右所示电路中P点电位为( a ) (a)5V (b)4V (c)3V (d)2V 2. 采用差分放大电路是为了（ B ） A 加强电路对称性 B 抑制零点漂移 C 增强放大倍数
《电工电子技术》（第二版）节后学习检测解答 第1章节后检验题解析 第8页检验题解答： 1、电路通常由电源、负载和中间环节组成。电力系统的电路功能是实现电能的传输、分配和转换；电子技术的电路功能是实现电信号的产生、处理与传递。 2、实体电路元器件的电特性多元而复杂，电路元件是理想的，电特性单一、确切。由理想元件构成的、与实体电路相对应的电路称为电路模型。 3、电路中虽然已经定义了电量的实际方向，但对某些复杂些的直流电路和交流电路来说，某时刻电路中电量的真实方向并不能直接判断出，因此在求解电路列写方程式时，各电量前面的正、负号无法确定。只有引入了参考方向，方程式中各电量前面的的正、负取值才有意义。列写方程式时，参考方向下某电量前面取正号，即假定该电量的实际方向与参考方向一致，若参考方向下某电量前面取负号，则假定该电量的实际方向与参考方向相反；求解结果某电量为正值，说明该电量的实际方向与参考方向相同，求解结果某电量得负值，说明其实际方向与参考方向相反。电量的实际方向是按照传统规定的客观存在，参考方向则是为了求解电路方程而任意假设的。 4、原题修改为：在图1-5中，五个二端元 件分别代表电源或负载。其中的三个元件上电流和电压的参考方向已标出，在参考方向下通过测量得到：I 1＝－2A ，I 2＝6A ，I 3＝4A ，U 1＝80V ，U 2＝－120V ，U 3＝30V 。试判断哪些元 件是电源？哪些是负载？ 解析：I 1与U 1为非关联参考方向，因此P 1=－I 1×U 1=－（－2）×80=160W ，元件1获得正功率，说明元件1是负载；I 2与U 2为关联参考方向，因此P 2=I 2×U 2=6×（－120）=－720W ，元件2获得负功率，说明元件2是电源；I 3与U 3为关联参考方向，因此P 3= I 3×U 3=4×30=120W ，元件3获得正功率，说明元件3是负载。 根据并联电路端电压相同可知，元件1和4及3和5的端电压之代数和应等于元件2两端电压，因此可得：U 4=40V ，左高右低；U 5=90V ，左低右高。则元件4上电压电流非关联，P 4=－40×（－2）=80W ，元件4是负载；元件5上电压电流关联，P 5=90×4=360W ，元件5是负载。 验证：P ＋= P 1+P 3+ P 4+ P 5= 160+120+80+360=720W P －= P 2 =720W 电路中电源发出的功率等于负载上吸收的总功率，符合功率平衡。 第16页检验题解答： 图1-5检验题4电路图 U 3
电工电子技术基础习题参考答案 第一章 1-1题略 （a）u＝iR+Us （b）u＝-iR+Us 1-2题略 解：设各支路参考电流I1、I2、I；参考电压U AB，电压源Us、电流源Is。 如图所示，联立方程。 I1+ I2-I＝0 基尔霍夫电流定律：ΣI＝0 I1 R1+U AB-Us＝0 基尔霍夫电压定律：ΣU＝0 U AB＝I R2 部分电路欧姆定律：U＝I R 参数代入 I1+ 2-I＝0 I1 +U AB-2＝0 U AB＝I 解得 I1＝0 I＝2A U AB＝2V 所求电流I＝2A。
1-3题略 解：（1）设电压源Us1、电压源Us2。如图所示，联立方程。 -I1+ I2-I3＝0 基尔霍夫电流定律（节点A）：ΣI＝0 -I1 R1+U3-U S1＝0 基尔霍夫电压定律（回路1）：ΣU＝0 I2 R2+U3- Us2＝0基尔霍夫电压定律（回路2）：ΣU＝0 参数代入 -0.003+ 0.001-I3＝0 -0.003·10000-30+U3＝0 0.001·20000+U3- 80＝0 解得 I3＝-2mA U3＝60V （2）说明元件3是电源，电压源Us1、电阻R1、R2是负载输入功率，电压源Us2、元件3是输出功率。 （3）演算电路功率 总输出功率：P O＝P US2+ P3 ＝Us2·I2+（- I3）·U3 ＝Us2·I2- I3·U3 ＝80·0.001 -（- 0.002）·60 ＝80mW+120mW ＝200mW 总输入功率：Pi＝P US1+ P R1+ P R2 ＝Us1·I1 + I12·R1 + I22·R2 ＝30·0.003 +（0.003）2·10000 +（0.001）2·20000 ＝90mW +90mW+20mW ＝200mW 电路功率演算结果：总输入功率等于总输入功率，功率平衡。
电工与电子技术试题 一、填空题（每空1分） 1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门 的输出为_________。 2、一个数字信号只有________种取值，分别表示为________ 和________ 。 3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。 4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和________。 5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。 6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与________ 无关。 7、将________变成________ 的过程叫整流。 8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是 ______A。 9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整 流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向 电压是______。 10、三极管是________控制元件，场效应管是________控制元件。 11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。 12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。 13、作放大作用时，场效应管应工作在区。 14、放大电路的静态工作点通常是指__、和_。 15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。
第1章 电路的基本知识 1.1 电路的概念 （1）略 （2）电路通常由电源、负载和中间环节（导线和开关）等部分组成。 A ．电源的作用：将其他形式的能转换成电能。 B ．负载的作用：将电能转换成其他形式的能。 C ．中间环节的作用：传递、分配和控制电能。 1.2 电路中的主要物理量 （1）零、负电位、正电位 （2）3、1.5、3、1.5、0、3 （3）-7，-5 1.3 电阻 （1）3∶4 （2）查表1.3，知锰铜合金的电阻率?Ω?=-7 10 4.4ρm 根据S l R ρ=，得43.1104.41021.0376=???==--ρRS l m 1.4 欧姆定律 （1）电动势、内压降 （2）当R =∞ 时，电路处于开路状态，其特点是电路中电流为零，电源端电压等于电源电动势；当R =0时，电路处于短路状态，其特点是短路电流极大，电源端电压等于0。 （3）22.01000 220 === R U I A 由于22.0=I A=220mA 50>mA ，故此人有生命危险。 1.5 电功与电功率 （1）2540 1000 ===P W t h （2）略 （3）31680072002.0220=??==UIt W J 思考与练习 一、判断题 1.√ 2. × 3. √ 4. × 5. √ 6. × 7. × 8. √ 9. × 二、选择题 1. C 2. C 3. B 4. B 5. B 6. B 7. C 8. B 三、填空题
1．正、相反； 2．参考点； 3．负极、正极； 4．高、低、低、高； 5．材料、长度、横截面积、 S l R ρ =； 6．1800、±5％； 7．220 四、计算题 1．5510=-=-=b a ab V V U V 10)5(5=--=-=c b bc V V U V 15)5(10=--=-=c a ac V V U V 15-=-=ac ca U U V 2．2.012024===t Q I A Ω=== 202 .04I U R 3．（1）210 100220 =+=+= r R E I A （2）2001002=?==IR U V （3）20102=?==Ir U r V 4．（1）8804220=?==UI P W （2）15840001800880=?==Pt W J （3）1440018005.042 2 =??==Rt I Q J （4）1569600144001584000=-=-=Q W E J 第2章 直流电路的分析与计算 2.1 电阻的连接 （1）5.04 2 11=== R U I A 10205.022=?==IR U V 1210221=+=+=U U U V （2）由于1 2 2 212 21R R R U R U P P = = 故142820 101212=?== P R R P W
习 题 二 2-2 图2.17所示电路换路前已处于稳态。试求（1）换路后瞬间的)0(),0(),0(),0(),0(),0(L C 21L C ++++++u i i i i u 。（2）换路后电路到达新的稳定状态时的)(),(),(),(),(),(L C 21L C ∞∞∞∞∞∞u i i i i u 。 解：（1）16 (0)311 i A -= =+ 23 (0) 1.52 i A -== 3(0)(0) 1.5L i i A --== 4(0)(0) 1.5c l u i R V --== 由换路定则：(0)(0) 1.5c c u u V +-== (0)(0) 1.5L L i i A +-== 1313 26 1.5 (0)(0) 2.25(0)0 (0)0 L i i A R R i u ++++-== =+== （2）换路后达到新的稳定状态 113466 ()()2111 ∞=∞= ==++++L i i mA R R R 24()0,()0()()2()0 c c L L i i u R i V u ∞=∞=∞=∞=∞= 2-3 求图 2.18所示电路S 接通和断开两种情况下的时间常数。已知：μF 01.0, Ω100, V 2204321======C R R R R U 。 解：接通时：04312//(//)100//(10050)60R R R R R =+=+=Ω 670600.0110610R C s τ--==??=? 断开时：0432//()100//20066.7R R R R =+==Ω 6 7066.70.0110 6.6710R C s τ--==??=? u L Ω i 1 R 1 R 3 i 3 i L 图2.17 习题2-2的电路 + - C 图2.18 习题2-3的电路
电工与电子技术第二版陶桓齐课后习题答案 标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-
第1章 电路的基本概念与定律 练习题解答（6） 1-3 一只额定电压为V 220，功率为100W 的白炽灯，在额定状态下工作时的电阻和电流各为多少 解：根据功率表达式 UI I R P 2L == 则此时流过白炽灯的电流和白炽灯中的电阻分别为 A 45.0220100U P I === Ω===48445.0100 I P R 2 2L 1-5 某一直流电源，其输出额定功率P N = 200W ，额定电压U N = 50V ，内阻R 0 = Ω，负 载电阻R 可以调节，其电路如图1-15所示。试 求： （1）额定工作状态下的电流及负载电阻； （2）开路状态下的电源端电压； （3）电源短路状态下的电流。 解：（1）电路如解题图3所示，当S 闭合时,根据 额定功率表达式 N N N I U P = 则 A 450 200 U P I N N N === 又根据额定电压表达式 N N N I R U = 那么 Ω=== 5.124 50 I U R N N N （2）根据全电路欧姆定律和开路状态下电源端电压等于电动势电压，所以 V 5245.050I R U E U N 0N 0=?+=+== （3）电源电路短路时负载电阻为零，则短路电流为 A 1045 .052R E I 0S === 1-7 在题图1-7中，五个元件代表电源或负载。电流和电压的参考方向如图中所示，通过实验测量得知 V 30U V 80U V 60U V 90U V 140U A 10I A 6I A 4I 54321321=-==-====-= （1）试标出各电流的实际方向和电压的实际极性； （2）判断那些元件是电源那些是负载 （3）计算各元件的功率，电源发出的功率和负载取用的功率是否平衡 E 解题图3
电工电子技术课后答案-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
2 《电工电子技术》（第二版）节后学习检测解答 第1章节后检验题解析 第8页检验题解答： 1、电路通常由电源、负载和中间环节组成。电力系统的电路功能是实现电能的传输、分配和转换；电子技术的电路功能是实现电信号的产生、处理与传递。 2、实体电路元器件的电特性多元而复杂，电路元件是理想的，电特性单 一、确切。由理想元件构成的、与实体电路相对应的电路称为电路模型。 3、电路中虽然已经定义了电量的实际方向，但对某些复杂些的直流电路和交流电路来说，某时刻电路中电量的真实方向并不能直接判断出，因此在求解电路列写方程式时，各电量前面的正、负号无法确定。只有引入了参考方向，方程式中各电量前面的的正、负取值才有意义。列写方程式时，参考方向下某电量前面取正号，即假定该电量的实际方向与参考方向一致，若参考方向下某电量前面取负号，则假定该电量的实际方向与参考方向相反；求解结果某电量为正值，说明该电量的实际方向与参考方向相同，求解结果某电量得负值，说明其实际方向与参考方向相反。电量的实际方向是按照传统规定的客观存在，参考方向则是为了求解电路方程而任意假设的。 4、原题修改为：在图1-5中，五个二端元件分别代表电源或负载。其中的三个元件上电流和电压的参考方向已标出，在参考方向下通过测量得到：I 1＝－2A ，I 2＝6A ，I 3＝4A ，U 1＝80V ，U 2＝－120V ，U 3＝30V 。试判断哪些元件是电源 哪些是负载 解析：I 1与U 1为非关联参考方向，因此P 1=－I 1×U 1=－（－2）×80=160W ，元件1获得正功率，说明元件1是负载；I 2与U 2为关联参考方向，因此P 2=I 2×U 2=6×（－120）=－720W ，元件2获得负功率，说明元件2是电源；I 3与U 3为关联参考方向，因此P 3= I 3×U 3=4×30=120W ，元件3获得正功率，说明元件3是负载。 图1-5检验题4电路图 U 3
第三章 集成运算放大器 3－1 图3-1所示电路中，1R =200Ωk ,F R =50Ωk ,2R =50Ωk ，3R =1Ωk ,求uf A 及平衡电阻R ，指出电路的运算功能及特点。 解 由“虚短”、“虚断”可得： +u =_u =0 +i =_i =0 1i =F i ∴1R u i = — F o R u ' 又' o u = F F R R R R ////R 323+o u 由以上公式可得： uf A = i o u u = )//R ()//(3132F F F R R R R R R +-≈ -13 平衡电阻R=Ω≈+k R R R R F 41)////(321 3－2 如图3-2所示电路，1R 值已知，求 i o u u 及R 。 解 由“虚短”、“虚断”的性质可得： 1 1 1u 0R u R u o i i ——= 第一级运放的输出i o u 3u 1= 又 1 11u 00u R R o o ——= 1u o o u —= ∴i o u u 3-= 即 i o u u = -3 平衡电阻R=1R //1R =2 1 R 3－3 如图3-3所示电路，求 i o u u 及R ，指出第一级运算放大器的功能。 解 第一级运放构成了电压跟随器 ∴1u o =i u 第二级为反相比例运算电路 ∴o u = —21u o = —2i u 即 i o u u = —2 R=1R //21R 3－4 如图3-4所示电路，求o u 与1i u 、2i u 的函数关系。
解 第一级为电压跟随器，第二级为反相求和运算。 ∴ i R 1i u +1 2R u i =1u 0R o — ∴)(2210i i u u u +-= 3－5 如图3-5所示电路，写出o u 与1i u 、2i u 的函数关系，并指出电路的运算功能。 解 第一级是由运放构成的同相求和运算电路 ∴1u o =（1+ 115R R ）(111R R R +)1i u +（1+115R R ）(1 11 R R R +)2i u =3)(21i i u u + 0u =1o u 第二级为电压跟随器 ∴0u =3)(21i i u u + 3－6 如图3-6所示电路，1i u =8V, 2i u =4V, 求o u 。 解 1o u = —1i u ∴0u =22i u —1o u =22i u +1i u =16V 3－7 如图3-7所示电路，求 i o u u 。 解 设第一级运放的输出电压用1o u 表示，根据“虚短”、“虚断”的性质可得 ???? ???-=+--=101 101101101226R u R u R u R u R u R u i i 整理得： 120 -=i u u 3－8 如图3-8所示电路，求 i o u u 。 解 设第一级运放的输出电压用1o u 表示，根据“虚短”、“虚断”的性质可得
2-2 试用电压源与电流源等效变换的方法计算题图2-2中3Ω电阻中的电流I 。 题题2-2 解题图12(a) 解题图12(b) 解题图12(c) 解题图12(d) 解题图12(e) 解题图12(f) 解题图12(g) 解题图12(h) 解题图12(i)解题图12(j)
解：根据题目的要求，应用两种电源的等效变换法，将题图2-2所示电路按照解题图12所示的变换顺序，最后化简为解题图12(j)所示的电路，电流I 为 A 2.08 22 I =+= 注意： (1) 一般情况下，与理想电流源串联的电阻可视为短路、而与理想电压源并联的电阻可视为开路。故题图2-2所示电路最左边支路中的2Ω电阻可视为0； （2）在变换过程中，一定要保留待求电流I 的支路不被变换掉； （3）根据电路的结构，应按照a-b 、c-d 、e-f 的顺序化简，比较合理。 2-3 计算题图2-3中1Ω电阻上的电压U ab 。 V 题图2-3 V 解题图13(a) Ω解题图13(b) Ω 解题图13(c) Ω解题图13(d) Ω解题图13(e) 解：该题采用两种电源的等效变换法解题比较简便。按照解题图13的顺序化简，将题图2-3所示的电路最后化简为解题图13(e)所示的电路，根据电阻串联电路分压公式计算电压U ab 为 V 37.21 18.08 .2U ab =+= 2-5 应用支路电流法计算题图2-5所示电路中的各支路电流。 V 45题题2-5 V 45解题图15
解：首先对于题图2-5所示电路的三条支路电流分别确定参考方向，如解题图15所示。然后应用基尔霍夫电流定律和基尔霍夫电压定律定律列出下列三个方程： ?? ? ??+=++=+=++==-+3223231131321I 6I 5I 3I 6I 245I 6I 20I 10I 6I 10700I I I 解之，得 A 3I A 5I A 2I 321=== 2-6 应用支路电流法计算题图2-6所示电路中的各支路电流。 解：如题图2-6所示，电路中的四条支路均为并联，其中一条支路电流为已知，根据支路电流法可知，只需列出三个独立方程即可求解。为看图方便，将电路中4Ω电阻支路改画到解题图16所示的地方，应用基尔霍夫电流定律对结点a 列出一个电流方程，再应用基尔霍夫电压定律对电路左边回路和中间回路列出两个电压方程，即 ?? ? ??+=+==++-I 4I 4.0116I 4I 8.0120010I I I 2121 解之，得 A 13.28I A 75.8I A 38.9I 21=== 2-8 电路如题图2-8所示，试用结点电压法计算图中电阻R L 两端电压U ，并计算理想电流源的功率。 Ω 8L R A 解题图16 I 题题2-6 Ω Ω8L
08级机电、数控大专班电工电子技术试题库 一、填空题(共1３３题，每空一分) 1、电力系统中一般以大地为参考点,参考点的电位为 0伏电位。 ２、欧姆定律一般可分为部分电路的欧姆定律和全电路欧姆定律。 ３、部分电路的欧姆定律是用来说明电路中电压、电流和电阻三个物理量之间关系的定律。 4、全电路欧姆定律,说明了回路中电流Ⅰ与电源电动势的代数和成比，而与回路中的及 之和成反比。 5、导体电阻的单位是欧姆，简称欧,用符号表示，而电阻率则用符号表示。 6、已知电源电动势为E，电源的内阻压降为U0,则电源的端电压Ｕ＝E-ＵO。 7、有一照明线路,电源端电压为2２０伏，负载电流为１０安,线路的总阻抗为０．2欧姆，那么负载端电压为21８伏。 8、串联电路中的处处相等,总电压等于各电阻上之和。 9、一只２20伏１5瓦的灯泡与一只2２０伏10０瓦的灯泡串联后,接到22０伏电源上,则1５瓦灯泡较亮，而１00 瓦灯 泡较暗。 10、１度电就是1千瓦的功率做功１小时所消耗的电量,所以它的单位又叫千瓦时。 １１、频率是单位时间内交流电重复变化的次数。 12、某正弦交流电流，频率为５0赫,最大值为２0安,初相位为－４0°,此正弦交流电的瞬时值表达式为u=20sin(314ｔ- ４０°) ， 相量式为。 １3、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为5３７伏。 14、把一个1００欧的电阻元件接到频率为５0赫、电压为１０伏的正弦交流电源上，其电流为0.１A 安。 15、有一电感L为0.08亨的纯电感线圈,通过频率为５０赫的交流电流,其感抗X L= 25．12 欧。如通过电流的频率为10000赫,其感抗 X L= 50２４欧。 1６、一个１０微法的电容接在５0赫的交流电源上，其容抗X C= 318欧，如接在200０赫的交流电源上，它的容抗ＸC＝7.９５欧。 17、某正弦交流电流为ｉ=１０0sin(６28０t- π／4）毫安,它的频率f＝１0０0Ｈz ,周期T＝０.００1 秒，角频率ω＝ 62８ 0 ，最大值Ｉm= 10０ｍA，有效值Ｉ＝100/１.414 mＡ,初相位φ= π／4 。 1８、已知两交流电流分别为ｉ1＝15ｓin(３１4t+45°)安,i２=１0siｎ(3１4ｔ-３０°)安,它们的相位差为７5 °。 19、在纯电感交流电路中,电感元件两端的电压相位超前电流9０度。 20、在纯电容交流电路中，电容元件两端的电压相位滞后电流90 度。 ２1、在纯电阻交流电路中,电阻元件通过的电流与它两端的电压相位同相。 22、交流电路中的有功功率用符号P 表示，其单位是 W 。 23、交流电路中的无功功率用符号Ｑ表示，其单位是VＡR 。 24、交流电路中的视在功率用符号S 表示,其单位是VＡ。 25、三相正弦交流电的相序，就是三相交流电到达最大值的顺序。 ２6、如三相对称负载采用星形接法时,则负载的相电压等于电源的相电压，线电流等于相电流的１倍。 27、如三相对称负载采用三角形接法时，则负载的相电压等于电源的线电压，线电流等于相电流的3倍。 28、在三相对称电路中，已知线电压U、线电流I及功率因数角φ,则有功功率P＝UICOSφ ,无功功率Ｑ＝UＩSIＮφ，视在功率Ｓ＝ ＵI。 ２9、已知某电源的相电压为６千伏,如将其接成星形，它的线电压等于 63伏。 3０、当三相发电机的三相绕组联成星形时，其线电压为380伏，它的相电压为 220 伏。 ３１、有一台三相异步电动机，额定电压为３８0伏，三角形联接，若测出线电流为３0安，那么通过每相绕组的电流等于３０/3安。３２、电路主要由电源、连接导线和开关、负载三部分组成。 33、电流互感器的原绕组匝数_少___，串联于被测电路中，且副绕组注意不能开路＿＿_＿。
习题4 4-1 在题4-1图所示的电路中，电容元件原未储能。① 求开关S 闭合后瞬间各元件上的电压、电流的初始值；② 求开关S 闭合后电路达到稳定状态各元件上的电压、电流的值。 解：①由于开关闭合前，电容元件未储能，故由换路定律可知，0)0()0(==- +C C u u 。开关 闭合后，电容元件相当短路，其等效电路如题4-1图（a ）所示，则在+ =0t 时各电压、电流为 ② 开关 4-2 解: 4= ② 求稳态值： 4-3 在题4-3图所示电路中，已知Ω=101R ，Ω=202R ，Ω=103R ，F C μ25.0=。开关S 在1t 时刻接通，而在2t 时刻又断开。试分别求两次换路后的时间常数1τ和2τ。 解：① 当开关S 在1t 时刻接通时，其时间常数为 其中1O R 为从电容元件C 两端看进去的等效电源的内阻。由题4-3图（a ）的电路可得 故 s 66 1101410 25.0--?=??=τ ② 当开关S 在2t 时刻由接通到断开后，其时间常数为 其中2O R 为由题4-3图（b ）所求的等效电源的内阻，即 题4-1图 +题4-2图 题4-2图（a） - =02 3 题4-3图（b）
