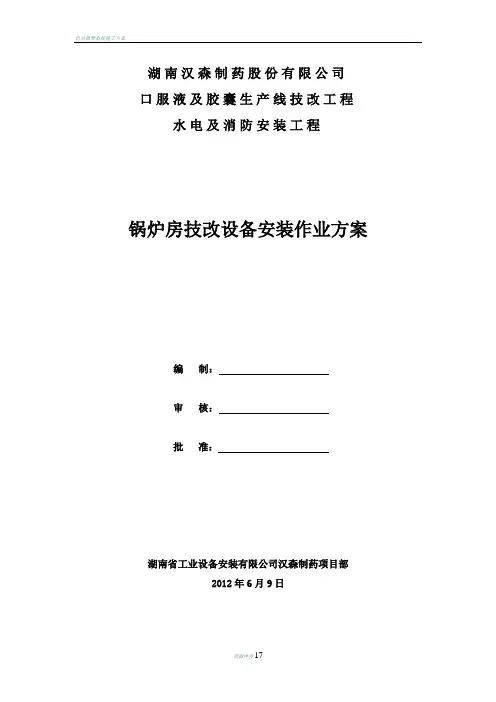

湖南汉森制药股份有限公司
口服液及胶囊生产线技改工程
水电及消防安装工程
锅炉房技改设备安装作业方案
编制:
审核:
批准:
湖南省工业设备安装有限公司汉森制药项目部
6月9日
目录
1.编制依据 (3)
2.工程概述 (4)
3.主要工程量 (4)
4.作业条件 (4)
5.作业方案 (7)
6.质量技术要求 (12)
7.安全施工作业及环境保护 (16)
1.编制依据
1.1《湖南汉森制药股份有限公司胶囊及生产线技改工程水电安装合同》
1.2施工图纸、设计交底记录及相关工程文件
1.4设备厂家提供的安装图及技术资料
1.5湖南安装工业设备安装有限公司《项目管理方案》( XA汉森- ) 1.6《安全管理制度》( XA汉森- )
1.7《湖南汉森制药厂口服液及胶囊生产线技改工程施工组织设计》( XA汉森- )
1.8《工业金属管道施工及验收规范》( GB50235-97)
1.9《锅炉安装工程施工及验收规范》( GB50273- )
2.工程概述
本锅炉房系统为全厂生产线重要组成部分, 锅炉房设计根据全厂工艺、空调和给排水等专业热负荷需求, 为综合制剂车间及前处理车间热力站提供持续热负荷。锅炉房原设有两台卧式内燃油气两用锅炉, 现二期改造拆除一台卧式锅炉( WNS4-1.25-Y型) , 并根据锅炉房现有场地再另设了3台立式锅炉( CZ1-4000WS型) 。3.主要工程量
3.1设备主要材料表( 表1)
3.2管道主要材料
主要包括热水给水管( 热PP-R) 、污水排水管( PVC-U) 、聚丙烯静音排水管( PP) 、蒸汽输送管( 无缝钢管20#) 、冷凝水管( 不锈钢无缝钢管304) 等。
4.施工作业条件
4.1施工内容
锅炉房系统安装施工包括管道安装、设备安装及附件的安装, 单体带电调试及系统调试运行。
4.2施工条件
4.2.1基本人员配备
基本人员配备( 表2)
4.2.2应具备的条件:
( 1) 墙面拆除完成, 场地清理干净, 设备基础完善。标出地面标高。
( 2) 施工已按要求审批经过并报技术监督局备案。
( 3) 由专业技术人员组织施工人员熟悉施工图纸和技术资料, 并对施工班组进行安全技术交底。
( 4) 材料、设备和工器具已到场。
( 5) 与管道连接的机械已找正合格, 固定完毕。
( 6) 管道配件、阀门、管道支承件等材料检验合格。
( 7) 会同业主、监理及厂家对设备成品进行开箱检查验收, 并作好记录。
4.2.3参加作业人员要求:
( 1) 入场的施工作业人员必须经过专业技能培训, 且经过三级
安全教育考试合格后方可入场。
( 2) 从事焊接的施工作业人员必须持有特种作业人员作业资格证书且身体健康。
( 3) 所有参加施工作业人员必须严格按照国家法律法规等相关规章制度施工作业, 坚决依照项目部的各项管理制度执行。
( 4) 各专业负责人要熟悉图纸、施工工序及根据现场实际情况, 制定合理的工作计划。
( 5) 项目部管理人员会定期不定期对各施工作业人员进行培训和考核。
( 6) 所有施工作业人员必须严格按照工器具管理办法和使用操作规范操作。
4.3工器具的基本配备( 表3)
工机具基本配备表( 表3)
5.施工作业方案
5.1管道安装工艺流程示意图( 图1)
图1
