金属屋面及墙面介绍
一、钛锌屋面、幕墙材料及其屋面系统

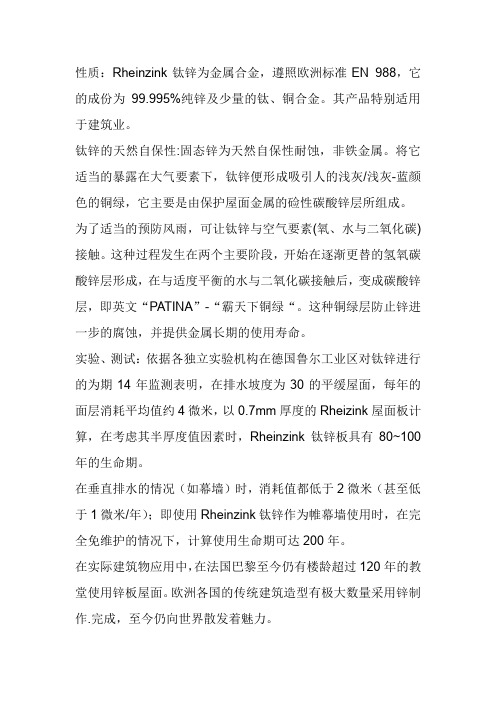

钛锌板为高级金属合金板，依照欧洲标准EN988制造。它的成份为
99.995%纯锌以及少量的铜（0.08%）钛（0.06%）等合金材料，出厂为卷
材，宽1米或其它定做规格，厚度包括0.7mm 0.8mm、0.9mm、1.0mm、
1.2mm、1.5mm等规格，材料密度为7.18 g/cm3,导热性109W/mхk,熔点
名418οC，纵向热膨胀系数0.022mm/mхοc，概约重量为5kg/m2(0.7mm 厚度)。特别适合公共建筑（尤其是标志性建筑）如机埸、会展中心、文化中心、体育埸馆、高级住宅、高级写字楼之屋面。有原锌（类似不锈钢）和预钝化锌（经过预钝化处理，表面已形成蓝灰色保护膜和铜绿色保护膜两种）。其屋面材料与系统具有以下突出优点：
a.使用寿命长，金属面层具80—100年的生命期；
b.依靠本身形成的碳酸锌保护层保护，可防止面层进一步腐蚀，无须涂漆
保护，具真正的金属质感，并有划伤后自动愈合不留划痕、免维护等特点；
c.板材具良好的延伸率和抗拉强度，可塑性好，可在现场三维弯弧异型，
充分满足业主和建筑师丰富的创作想象力和灵感要求；
d.暗扣式立边咬合接缝和平锁扣（斜锁扣）接缝方式，形成结构性的防水、
防尘体系，屋面接口轻盈美观，防水效果好，尤以对付沿海地区台风雨恶劣天气；
e.凭借200年历史积累的完善的屋面系统施工经验和技术，借助现代化的
屋面施工设备，使其屋面系统的施工安全、经济、快速、准确。
二、立边双咬合面支撑屋面系统
1．“Standing Seam Roofing System立边双咬合接缝面支撑屋面系统”，使用专门的立边和自动咬合设备，将两块沿板条长度方向整体向上立边的预制型板块，通过双重折边锁定而使屋面连接成为一个整体。这种源于锌和铜板传统技术的接口方式，具有以下特点：
a典雅美观，屋面线条纤细并且不影响屋面设计效果；
b.整体结构性防水、排水功能；
c.结构简洁、轻巧、安全，在台风、暴雨地区尤其适用；
d.采用自动控制机械施工，安装灵活、快速、精确、经济。
此系统在欧美已经非常成熟，其技术与材料在建筑领域已超过200年的历史，其建筑金属屋面，作为欧洲传统与潮流完美相融的建筑标准，已成为众多欧洲城市的象征符号之一。
2．水密性强
金属屋面板块的咬合方式为立边单向双重折边并依靠机械力量自动咬合，板块吻合紧密，水密性强，能有效防止毛细雨入侵。无须化学嵌缝胶密封防水，免除胶体老化带来的污染和漏水问题。
3．有效地解决金属膨胀问题
金属屋面板块与支承层连接采用隐藏式不锈钢扣件，立边咬合后的金属屋面表面无任何影响屋面板防水性能的穿孔和螺钉外露。不锈钢扣件包括固定扣件和滑动扣件，固定扣件固定板块，滑动扣件与纵向钛锌金属屋面板块同步位移，这样一来形成的连接方式可解决因热胀冷缩所产生的板块应力，制作纵向超长尺寸屋面时，板块再采用台阶式构造分段搭
接，从而彻底改变大面积金属屋面都会存在的温差变化带来的金属屋面膨胀，不会因板块应力影响造成屋面的涨裂、变形和磨板。同时，本系统完整齐全的附件供应可满足各种建筑形式的要求。
4．安全可靠的构造体系
本屋面系统支承层通过檩条、檩托与屋架上眩焊接连接；支承层采用压型钢板，压型波高至少35 mm, 檩条间距选择1200-1500 mm之间（根据边缘、转角、挑檐、普通面等不同位置、不同正负风荷载相应设置），同时，在压型板上表面，采用铆接方式连接，在上铺设找平镀锌钢板，这样就形成了一个固定扣件任意布置，转角和边缘地区适当加密，支撑形式为面层支撑的屋面结构。
压型钢板的抗拉和抗压区不仅仅是靠自身的截面，由于找平板的约束加强作用，正向荷载作用时，屋面支承体系整体发生形变，找平板成为受压区，压型钢板成为受拉区；负风压荷载作用时，找平板成为受拉区，压型板成为受拉区，同时受到强有力的约束支持。这种立体构造的应用使在中国传统意义上的单层压型金属板的应用和受力跃升到一新的层面。
5．屋面整体效果优越。面支撑屋面系统有很好的收边收口处理，流线型的收边收口，增添了建筑的外观美感，使本来巨型的屋面进一步突出轻盈飘逸的效果。
特有的系统构造设计一贯保持仿生态设计的原则，通过屋面体系的通风层体设计和台阶式构造以及檐口设计，保持建筑物有机地呼吸循环，使整体结构长期自然干燥，从而提高建筑物整体结构体系的使用寿命和价
值。
专门的屋面板块加工设备，可制作光滑的直板、内外弯弧板、梯形板、梯形弯弧板等，可以满足异型屋面安装要求。
面支撑屋面系统，揉合了钢板的强度，金属屋面板的耐腐蚀性和装饰性，经济、实惠。
面支撑屋面系统，能充分保证施工荷载和检修荷载。
适合的屋面板材料：钛锌板、铜板、铝合金板；
适用板材厚度：0.6mm-0.8mm，一般为0.7mm；
立边高度：25mm-35mm；
屋面立边距：标准板430mm、530mm，异型板100mm-600mm。
三、直立锁边咬合点支承铝合金金属屋面
1. 直立锁边咬合屋面系统。直立锁边咬合式(Standing Seam System)点支撑
金属屋面系统的核心构成，是基于直立锁边咬合设计的特殊板形的金属板块，这种设计主要针对大跨度自支承式密合安装体系。在屋面上看不见任何穿孔，因为支承的方式是隐藏在面板之下的。
屋面板块的连接方式是采用其特有的铝合金固定支座，板块与板块的直立锁边咬合形成密合的连接，这种板块的咬合过程无须人力，完全由机械自动完成，而咬合边与支座形成的连接方式可解决因热胀冷缩所产生的板块应力，该优势反映在可制作纵向超长尺寸的板块而不因应力影响变形。同时本屋面系统完整齐全的附件供应可满足各种建筑形式的要求。
2. 安全的系统结构。本屋面系统用金属板块制成的屋面已通过其自身多
年使用充分证明，是各种住宅、商用建筑及公用建筑理想的选择。所有
