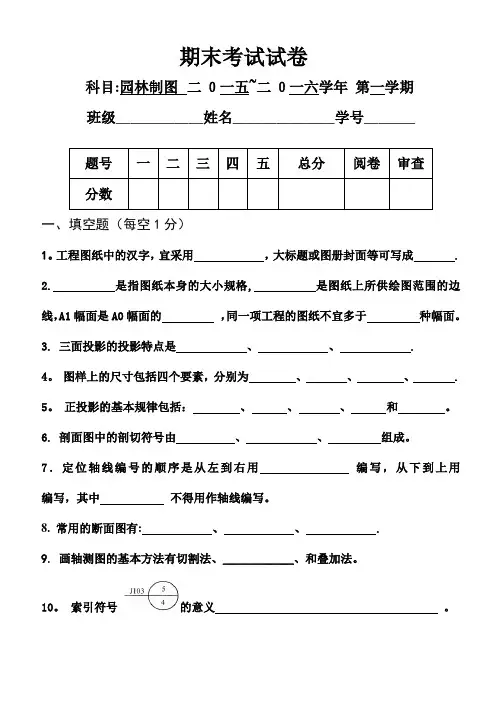

期末考试试
卷 科目：园林制图 二?０一五～二?０一六学年 第一学期
班级____________姓名______________学号_______
题号
一 二 三 四 五 总分 阅卷 审查 分数
一、填空题（每空1分）
1.工程图纸中的汉字，宜采用 ，大标题或图册封面等可写成 。
2. 是指图纸本身的大小规格， 是图纸上所供绘图范围的边线，A1幅面是A0幅面的 ，同一项工程的图纸不宜多于 种幅面。
3. 三面投影的投影特点是 、 、 。
4. 图样上的尺寸包括四个要素，分别为 、 、 、 。
5. 正投影的基本规律包括： 、 、 、 和 。
6. 剖面图中的剖切符号由 、 、 组成。
7．定位轴线编号的顺序是从左到右用 编写，从下到上用 编写，其中 不得用作轴线编写。
8. 常用的断面图有： 、 、 。
9. 画轴测图的基本方法有切割法、____________、和叠加法。
10. 索引符号 的意义 。
二、按要求作图 （每题8分）
2. 过M 点做一水平线MN ，到 H 面距离为20cm ，MN 与V 面
倾角为45度，两端点20=?Y cm 。
3. 补全平面的第三投影，并判别此平面为什么面。
1. 已知点A 到三投影面的距离
均为10cm ，点B 在H 面上，且点
B 在点A 正前方10cm ，正左方15cm ，完成A 、B 两点的三面投影。
答：面
4.补画立体第三视图，并求表面上各点的另外两个投影（保留作图辅助线）。
三、已知：如图所示，某形体的H面和V面投影，求作形体的正等测图。（10分）
z
x
y
四、补下面形体的第三面投影（每题10分）
1.
2.
五．绘制1-1剖面图（10分）
