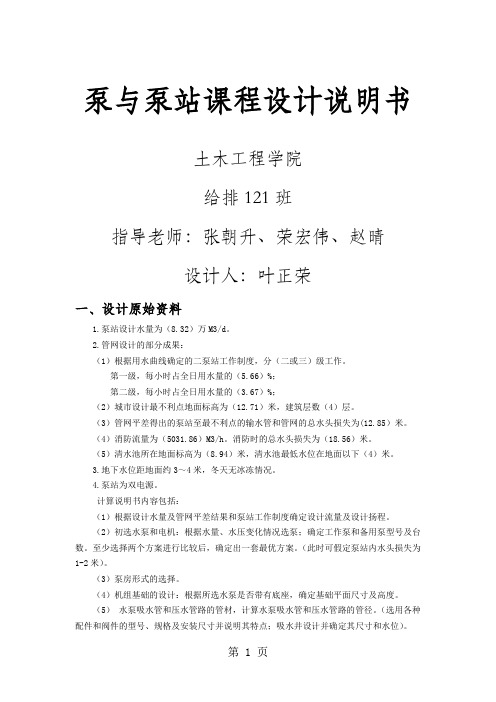

泵与泵站课程设计说明书
土木工程学院
给排121班
指导老师：张朝升、荣宏伟、赵晴
设计人：叶正荣
一、设计原始资料
1.泵站设计水量为（8.32）万M3/d。
2.管网设计的部分成果：
（1）根据用水曲线确定的二泵站工作制度，分（二或三）级工作。
第一级，每小时占全日用水量的（5.66）%；
第二级，每小时占全日用水量的（3.67）%；
（2）城市设计最不利点地面标高为（12.71）米，建筑层数（4）层。
（3）管网平差得出的泵站至最不利点的输水管和管网的总水头损失为(12.85）米。
（4）消防流量为（5031.86）M3/h。消防时的总水头损失为（18.56）米。
（5）清水池所在地面标高为（8.94）米，清水池最低水位在地面以下（4）米。
3.地下水位距地面约3～4米，冬天无冰冻情况。
4.泵站为双电源。
计算说明书内容包括：
（1）根据设计水量及管网平差结果和泵站工作制度确定设计流量及设计扬程。
（2）初选水泵和电机：根据水量、水压变化情况选泵；确定工作泵和备用泵型号及台数。至少选择两个方案进行比较后，确定出一套最优方案。（此时可假定泵站内水头损失为1-2米）。
（3）泵房形式的选择。
（4）机组基础的设计：根据所选水泵是否带有底座，确定基础平面尺寸及高度。
（5）水泵吸水管和压水管路的管材，计算水泵吸水管和压水管路的管径。（选用各种配件和阀件的型号、规格及安装尺寸并说明其特点；吸水井设计并确定其尺寸和水位）。
（6）布置机组和管道。
（7）泵房中各标高的确定（室内地面、基础顶面、水泵安装高度、泵轴标高、泵房建筑高度等。
（8）复核水泵和电机：计算吸水管及站内水管损失，求出总扬程，校核所选
水泵。如不合适，则重选水泵及电机。重新确定泵站的各级供水量。
（9）进行消防和转输校核。
（10）计算和选择附属设备
1）引水设备的选择和布置；
2）计量设备；
3）起重设备；
4）排水泵及水锤消除器等。
（11）确定泵站平面尺寸，初步规划泵站总平面泵房的长度和宽度，总平面布置包括：配电室、机器间、值班室、修理间等。
设计任务：
城市送水泵站技术设计工艺部分。
图纸要求：
泵站平面及剖面（机器间），应绘出主要设备，管路，
配件及辅助设备的位置、尺寸、标高、列出主要设备表（用1#图纸，比例尺：1：50或1：100）。
二、设计参数的确定
本设计泵站采用二级供水，其供水量分别为：
第一级：最高时二泵出水量，占全天供水量的5.66%，则流量为：
s L h m Q I /74.1307/86.470783200%66.53==?=
第二级：占全天供水量的3.67%。则流量为：
s L h m Q II /18.848/44.305383200%67.33==?= 扬程计算
按最高时选定控制点，则二泵扬程可以表示为：
a s n c c c p h h h h H Z H +++++=
c Z ——管网控制点处地面标高与清水池最低水位间高差
控制点：12.71m ；清水池最低水位标高4.94m ；吸水井水面比清水池低0.2m ；吸水井最低水位标高：4.74m
c H ——控制点水压，房屋层数为4层 c h ——输水管水头损失 n h ——管网水头损失
s h ——泵站内管路水头损失，粗估为2m ； a h ——取安全水头2m
因此，二泵站扬程为：
m h h h h H Z H a s n c c c p 35.422227.831.22077.7=+++++=+++++=
三、水泵（机组）的选择
1、初选水泵
根据Q=1307.74L/s 和H=42.35m ，在泵的综合性能图上作出该点a 。当Q=30L/s 时 ,输水管和配水管网中水头损失很小，假定此时总水头损失之和为Q=1307.74L/s 时水头损失的10%，所需泵的扬程为m H p 23.29%10)2227.831.2(2077.7=?+++++=，在图上作出这点。两点连接成参考管道特性曲线，然后再作一条过a 点与x 轴平行的直线，选取与参考平行线相交的水泵并联,其泵型分别为8sh-13型、10sh-9A 型、14sh-13型、20sh-9A 型、24sh-13型。而考虑到其扬程为42.35m ，则也可以过a 点作x 轴的平行线，与其相交的泵也可作参考之用，即有8sh-13A 型、12sh-9B 型、14sh-13A 型。
2、管路特性曲线
2sQ H H st +=
m H st 77.272077.7=+= ∵2sQ h =∑
∴=
=∑2
Q
h S =-2
86
.470777.2735.42-7
106.58?
所以，管路特性曲线：
271058.677.27Q H -?+=
根据上述所得管路特性曲线方程，得出下表
3、泵方案比较
根据一二级的流量、扬程，以及选泵的原则，参照ab线法，结合以上分析合适的水泵的特性曲线，经过多次比较分析，得出以下三个方案：
方案一：总共选定二台型号为20sh-9A和二台型号14sh-13的水泵，其中一台20sh-9A 型水泵作为备用。一级工作时，采用一台20sh-9A型和两台14sh-13型水泵并联工作；二级工作时，采用一台20sh-9A型和一台14sh-13水泵工作。其曲线如下
缺点：二级工作时，工况点虽然在高效段内，但效率相对较低
方案二：优点：一级或二级工作时，工况点都在高效范围内，并联后的每台泵也都在高效范
围内工作，都满足流量扬程数据，泵所供给的满足实际所需要的，二级工作时泵效率较高
缺点：二级工作时，工况点虽然在高效段内，但扬程利用率较低，能量损失较大。 综合考虑，选择方案一。
4、电动机的确定
四、泵房机械间布置
1、泵站机组的布置
（1）水泵基础的计算
14Sh-13型水泵：
1)基础长度mm L 29385009003152107132/600=+++++=；(L 取3.0m)
2)基础宽度mm B 1400500900=+=；(B 取1.4m) 3)基础高度
mm
m LB W W LB W W H 1223223.12400
4.194.2)
20201000(4)
(4)
)(45.2(==??+=
+=
+=
γ
ρ
电机水泵电机水泵～(H 取1.3m)
由此确定14sh-13型水泵占地2
46.53.14.10.3m =??。
20sh-9A 型水泵：
1)基础长度mm L 336550010003352109302/780=+++++=；(L 取3.4m) 2)基础宽度mm B 150********=+=；(B 取1.5m)
3)基础高度
mm
m LB W W LB W W H 1879879.12400
5.137.3)
29602740(4)
(4)
)(45.2(==??+=
+=
+=
γ
ρ
电机水泵电机水泵～(H 取1.9m)
由此确定20sh-9A 型水泵占地2
69.99.15.14.3m =??。
式中
水泵W ——水泵重量（kg ）； 电机
W ——电机重量（kg ）；
L ——基础长度（m ）； B ——基础宽度（m ）；
γ
——基础密度（kg/m3）(混凝土密度γ＝2400 kg/m3)
机组布置方案：
根据吸水井最低水位标高H=8.94-4-0.2=4.74m ，水泵房外地面标高H=8.94m 和水泵允许吸上真空高度最小值为Hs=3.5m 的条件，确定泵房为矩形半地下式；因为都是采用sh 型
（1）布置图式
1）吸水管的布置：每个泵配一条吸水管。 2）压水管的布置：每个泵配一条压水管。 （2）管径计算 1）吸水管：
一级工况：14sh-13型单泵流量Q=1262m 3/h=0.35m 3/s ；
20sh-9A 型单泵流量Q=2251m 3/h=0.63m 3/s
二级工况：14Sh-13型单泵流量Q=1476m3/h=0.41 m3/s；
20Sh-9A型单泵流量Q=2270m3/h=0.63m3/s
这时水泵的流量为吸水管和压水管所通过的最大流量。
14sh-13型号泵采用钢管，取直径DN=600mm，v=1.40m/s，1000i=4.01
20sh-9A型号泵采用钢管，取直径DN=700mm，v=1.64m/s，1000i=4.56
按规范要求，D<250 mm时，v=1.0—1.2 m/s；
D≥250 mm时，v=1.2—1.6 m/s。
对吸水管的要求：吸水管路不允许漏气，否则可能会产生气蚀等现象,使水泵的工作发生故障。吸水管沿水流方向应有连续上升的坡度，以免形成气束。因此，吸水管采用钢管，法兰连接。
2）压水管：
按规范规定，D<250 mm时，v=1.5—2.0 m/s；
D≥250 mm时，v=2.0—2.5 m/s。
压水管在泵房内部也采用钢管材
14sh-13型号泵采用钢管，取直径D=500mm，v=2.01m/s，1000i=10.5；
20sh-9A型号泵采用钢管取直径D=600mm，v=2.16m/s，1000i=9.46；
（3）管材及配件规格决定:
吸水管和压水管均采用钢管。
14sh-13型号泵的吸水管和压水管配件:
20sh-9A型号泵的吸水管和压水管配件:
联系母管上设2个DN500的T W 5Z4-10型电动暗杆楔式闸阀；出水管上设置DN900的
T
W
5Z94-10型电动暗杆楔式闸阀 （4）管道敷设地点
根据吸水井最低水位标高H=8.94-4-0.2=4.74m ，水泵允许吸上真空高度最小值为Hs=3.5m 的条件，确定泵房为矩形半地下式；
3、吸水管路水头损失的计算
14sh-13型号泵
吸水管流速1v =1.40m/s 泵进口流速=2v 2.01 m/s
速局部水头损失：g
v g v hls 2)(2)(2
2
5
42
1321ξξξξξ++++=∑
9.822.011)(0.189.821.40.06)1.01(0.32
2?++?++=
m 380.0=
20sh-9A 型号泵
吸水管流速1v =1.64m/s 泵进口流速=2v 2.16 m/s
速
局部水头损失：g
v g v hls 2)(2)(2
2
5
42
1321ξξξξξ++++=∑
9.8
22.161)(0.189.821.640.06)1.02(0.32
2?++?++=
m 470.0=
4、水泵安装高度的计算
先计算水泵安装高度：i L H h H H s s ∑+=）（ss 2
1
ss --2g v -
14sh-9A 型：i
1h -h -2g v
-2
1ss +=局部水平s H H 1000
56.41380
.05.4100001.4-9.821.40-5.32+-??=
m 988.2=
12sh-6B 型：i
1h -h -2g v -2
1
ss +=局部水平s H H 1000
56.41470.05.4100056.4-9.821.64-4.02+-??=
m 357.3=
(安全起见取2.8m)
式中i ——吸水管段水力坡度可查表。
式中h 水平——吸水管水平段的损失，h 水平=iL （L 由泵房设计要求，得2.5m ） 上式计算的ss H 为各泵最大允许安装高度，在选定水泵的安装高度时可以比 小，而不能大，泵站中各泵计的安装高度时可以比ss H 小，而不能大，泵站中各泵计算的ss H 是不一样的，而泵站地面是一样高的。因而按ss H 最小的为最不利情况，以此为标准（该台泵泵轴标高起控制作用）来确定其余各泵和管道的安装高度。
因此，选用14sh-13型泵的ss H 为标准（该台泵泵轴标高起控制作用）来确定其余各
泵和管道的安装高度。
5、吸水井的设计
吸水井尺寸应满足安装水泵吸水管进口喇叭口的要求。此处用最大吸水管管径来计算，此时肯定能满足最小吸水管的要求。
吸水井最低水位标高=清水池最低水位标高－清水池至吸水井高差=4.94-0.2=4.74m ； 水泵吸水管进口喇叭口大头直径D ≥（1.3～1.5）d=800mm ；
水泵吸水管进口喇叭口长度L ≥（3.0～7.0）×（D －d ）=4×（800-600）=800mm ； 喇叭口距吸水井井壁距离≥（0.75～1.0）D=1.0×800=800mm ； 喇叭口之间的距离≥（1.5～2.0）D ＝2.0×800=1600mm ； 喇叭口距吸水井井底距离≥0.8D=0.8×800mm=640mm; 喇叭口淹没水深h ≥（0.5～1.0）m=1000mm ；
喇叭口悬空高度h ≥（0.6～0.8）D=0.8×800mm=640mm;取0.7m
所以，吸水井长度L=800+800+1600+800+1600+800+1600+800+800=9600mm ；
吸水井宽度B=800+800+800=24000;mm ；
吸水井高度H=1000+600+2800-200+300=4500mm(安全起见取6m)。
五、泵站平面、高程布置及尺寸的决定
1、泵站平面布置：本设计的泵房泵机组采用横向排列
（1）泵房长度
C取2.5m。
1）左侧泵突出部分到墙壁的净距
1
2）14sh-13型水泵基础长度1a=3.0m,20sh-9A型水泵基础长度2a=3.4m。
3）泵基础之间的净距b相同，b=电机轴长+0.3,高压不少于2m,则取2.5m.
C（考虑到要安装真空泵）取2.5m。
4）右侧泵突出部分到墙壁的净距
2
泵房的总长度L=2.5+3.0+2.5+3.0+2.5+3.4+2.5+3.4+2.5=25.3m（取26m）
则泵房的总长度L=取26m。
（2）泵房宽度
14sh-13型泵：
1）进水管末端到墙壁的长度（考虑真空泵管线的影响）取0.5m 。
2）按进水测最大的闸阀长度（T
W 5Z4-10型暗杆楔式闸阀）1I
=600mm 。
3）进水偏心渐缩管长度（取最大）2I =500mm 。 4）最大泵或泵基础的宽度3I =1400mm 。 5）出水同心渐放管最大长度4I =500mm 。
6） 10
1644-X HH 型缓闭式止回阀最大长度5I =1180mm 。 7） T W 5Z4-10型电动暗杆楔式闸阀6I =600mm
8）出水管始端到墙壁的长度（考虑其他配件影响）取2.5m 。
泵房的总宽度B=0.5+0.6+0.5+1.4+0.5+1.18+0.6+2.5=7.78m （取9m ）
则泵房的总宽度B=取9m 。
2、 泵房高度计算
（1）泵房内标高的推求：
泵房为半地下式，在吸水井高水位时呈灌入式，低水位时为吸入式。 14sh-13型水泵：
水泵轴线到基础表面的高度：1H =620mm 水泵轴线到吸入口中心线高度：3H =320mm 水泵轴线到出口中心线高度：4H =382mm
泵轴标高＝吸水井最低水位+2.8＝4.74+2.8=7.54m 泵壳顶标高=7.54-0.62+1.005=7.925m
机组基础（泵下方的）顶标高=泵轴标高-泵轴到基础顶高=7.54-0.62=6.92m 机组基础（电机下方的）顶标高=泵轴标高-电机轴到基础顶高=7.54-0.355=7.185 m 泵基础低标高=泵基础顶标高-泵基础高度=6.92-1.3=5.62m 偏心渐缩管小口中心轴标高=泵轴标高-2H =7.54-0.32=7.22m 吸水管中心轴标高=偏心渐缩管小口中心轴标高-
2
d (22）
-D =7.22-0.05=7.17m 压水管中心轴标高=泵轴标高-3H =7.54-0.32=7.22m
20sh-9A 型水泵:
水泵轴线到基础表面的高度：1H =900mm 水泵轴线到吸入口中心线高度：
3H =425mm
水泵轴线到出口中心线高度：4H =500mm
泵轴标高＝吸水井最低水位+2.8＝4.74+2.8=7.54m 泵壳顶标高=7.54-0.90+1.680=8.32m
机组基础（泵下方的）=泵轴标高-泵轴到基础顶高=7.54-0.90=6.64m
机组基础（电机下方的）顶标高=泵轴标高-电机轴到基础顶高=7.54-0.400=7.14 m 泵基础低标高=泵基础顶标高-泵基础高度=6.64-1.9=4.74m 偏心渐缩管小口中心轴标高=泵轴标高-2H =7.54-0.425=7.115m 吸水管中心轴标高=偏心渐缩管小口中心轴标高-
2
d (22）
D =7.115-0.05=7.065m 压水管中心轴标高=泵轴标高-3H =7.54-0.425=7.115m
泵站室内地面标高=泵基础顶标高-地面上基础高=6.92-0.3=6.62m （2）泵房高度的确定 地下部分
二级泵站采用半地下式建筑，并且设平台，平台和地面平齐，清水池地面标高为8.94m ，则平台的地面标高为8.94m ，室内地面标高为6.62m 所以地下部分高度为：1H =8.94-6.62=2.32m 地上部分
2H =m+n+a+b+c+e+f+g m ——天花板厚度 ，取0.3m
n ——天花板至吊车梁顶，一般不小于0.3m ，取0.5m a ——行车梁高度，取0.63m
b ——行车梁底到起重钩中心的高度0.93m
c ——起重绳的垂直高度，水泵取0.85x ，电动机取1.2x ，x 为起重部件的宽度，水泵宽度为1.50m ，则起重绳的垂直高度为1.275m
e ——最大一台水泵或电动机的高度，取1.680m
f ——重物底到车厢安全高度，取0.2m
g ——车厢到室内地面高度，取1.46m 2H =m+n+a+b+c+e+f+g
=0.3+0.5+0.63+0.93+1.275+1.680+0.2+1.46=6.975m
故泵房高度为：21H H H +==2.32+6.975=9.295 取泵房实际高度为10m
六、泵站内主要附属设备的选择
1、引水设备
为了充分利用水泵的吸上真空高度，减小泵房埋深，本设计采用水环式真空泵作为水泵的引水设备。
（1）最大一台泵内部存气体积，吸入口面积：222m 352.067.04
4
=?=
=π
π
D S
吸入口至闸阀距离=水泵宽+渐放管长+止回阀长 =1.5+[2×(0.6-0.5)+0.15]+1.18 =3.98m ∴=p W 0.352×3.98=1.40m3
（2）吸入管内空气量吸入管长7m ，吸入管径为600mm ， 322978.176.04
4
m l D W s =??=
=
π
π
（3）排气量
ss a a
s
p v H H H T
W W K
Q -?
+=
式中 a h --安装地点的大气压(米水柱)，取10.33m
T --引水时间，对生活用水泵取5min,消防泵3min ；
ss H --水泵安装高度，取2.8m
K --漏气系数，1.05～1.10，取1.10 min /m 33.0.8
2-33.1033
.104978.14.110.13=?+?
=v Q
（4）.最大真空值
a ss
760max H H H V =Hg mm 00.20633
.10760
8.2=?= 根据查真空泵产品规格，特征参数如下：
真空泵型号：SZ －1J 型 ：排气量min /1.5m Q 3
V max = 最大真空值m ax V H =152-304mmHg ； 配套电机：Y112M-4
功率：N=4KW ；设两台，一备一用。
2、起重设备
本设计中最大起重量为20sh-9A 水泵所配用的Y400-6电机，重量为2960kg 。 选用LX 型电动单梁悬挂桥式起重机，起重量为3吨。
3、排水设备
泵房较深，采用潜污泵排水。沿泵房内壁设排水沟，之后将水汇集到集水坑内，用泵抽回到吸水间去。
一般按取水泵房的排水量考虑，排水泵扬程在20米之内，故选用50QW18-15-1.5型潜污泵，其参数为：h m Q /183=；m H 15=；min /2840r n =；kW N 5.1=。设两台，一用一备，
4、通风设备
泵房为半地下式，采用自然通风即可取得良好的换气效果，无须设置专用通风设备。
5、计量设备
泵房内设仪表屏，共设置仪表有： DN600LD 型电磁流量计2台（各出水管1台）； 液位仪（每清水池1台） 流量指示积算仪XSF-40A 2台 PHG-7680型PH 计，一用一备 GTV-701型浊度计。
6、水锤防止设备
为防止停泵水锤事故，每台水泵出口设101644-X HH 型缓闭式止回阀，安装在水泵与压水管上的阀门中间。
7、消防设备
手提式二氧化碳灭火器，型号：MT7，数量3台，放置于值班室。
七、校核水泵、电机
1.吸水管路和压水管路水头损失计算
取一条最不利线路，从吸水口到切换井中渐放管止为计算管路。 14sh-9A 型号泵:
（1） 吸水管路水头损失的计算
1l =2.8+4.5=7.3m
吸水管流速1v =1.40 m/s 泵进口流速2v =2.01m/s
∑∑∑+=ls
fs
s
h
h h
m 0292.01000
4.01
3.71=?
==∑i l h fs 水头损失表在上面吸水管和压水管的设计中已经列出。
局部水头损失：g
v g v hls 2)(2)(2
25421321ξξξξξ++++=∑
9.822.011)(0.189.821.40.06)1.01(0.32
2?++?++=
m 380.0=
吸水管路中水头损失为
m s
0.4092.38000292.0h
=+=∑
（2）压水管路水头损失的计算(以10米计)
泵出口流速1v =2.51 m/s 压水管流速=2v 2.16 m/s
压水管路水头损失为
∑∑∑+=d l fd
d
h h
h
m 105.01000
5
.10102=?
==∑i l h fd g
v g
v h ld 25)432(22
2
2
11ξξξξξ++++=∑
9.8
22.01)96.17.1(0.069.823.1412.02
2?+++??=
0.82m =
m h
d
932.082.0.1050=+=∑
故从水泵吸水口到切换井间的全部水头损失为：
∑∑∑=+=+=m 34.1910.04092.0d
s
h
h h
20sh-9A 型号泵:
（1）. 吸水管路水头损失的计算（吸水管路以8米计） 吸水管流速1v =1.64 m/s 泵进口流速=2v 2.16m/s
∑∑∑+=ls
fs
s
h
h h
m 033.01000
4.56
3.71=?
==∑i l h fs g
v g v hls 2)(2)(2
2
5
42
1321ξξξξξ++++=∑
9.822.161)(0.189.821.640.06)1.02(0.32
2?++?++=
m 470.0=
吸水管路中水头损失为
m s
503.0.4700330.0h
=+=∑
（2）.压水管路水头损失的计算(以10米计)
泵出口流速1v =8.11 m/s 压水管流速=2v 2.16 m/s
压水管路水头损失为
∑∑∑+=
d
l fd
d
h h
h
m 0946.01000
9.46
102=?
==∑i l h fd g
v g
v h ld 24)32(22
2
2
11ξξξξ+++=∑
9.8
22.16)80.170.1(0.069.8211.311.02
2?+++??=
m 90.0=
m h
d
996.090.00946.0=+=∑
故从水泵吸水口到切换井间的全部水头损失为：
∑∑∑=+=+=m h
h h d
s
449.1996.00.503
由上述计算结果，可知道：
14sh-13型水泵吸水管路和压水管路总水头损失为1.34m ； 20sh-9A 型水泵吸水管路和压水管路总水头损失为1.449m ；
取一条最不利线路，即20sh-9A 型水泵的管路总水头损失，为泵站内水头损失。 因此，水泵的实际扬程为：
39.85m 449.127.831.2207.77=++++=H
水泵一级工况流量下提供的扬程为43.78，大于水泵实际需要的杨程，初选的水泵机组符合要求。
2、二级工况：
二级工况是14sh-13型泵和20sh-9A 型泵各一台工作，在二级流量下，单泵运行在高效段，其效率为76%。
3、基础校核：
14sh-13型水泵基础占地3.0m ×1.4m ×1.3m ；
20sh-9A 型水泵基础占地3.4m ×1.5m ×1.9m ，由此可知基础高度大于50～70cm ，满足要求。
刘自曼 环境工程 温学友2020.05.25
目录 一、设计任务 --------------------------------------------------------------------------------------------------- 1 二、设计依据 --------------------------------------------------------------------------------------------------- 1 三、设计说明 --------------------------------------------------------------------------------------------------- 1 1 水量设计 ---------------------------------------------------------------------------------- 1 1.1 生活污水设计流量--------------------------------------------------------------- 1 1.2 工业废水设计流量--------------------------------------------------------------- 2 1.3 城市污水设计总流量计算------------------------------------------------------ 2 2 平面布置说明 ---------------------------------------------------------------------------- 3 2.1 污水管道的布置------------------------------------------------------------------ 3 2.2 街区编号并计算面积------------------------------------------------------------ 3 3 管网设计 ---------------------------------------------------------------------------------- 3 3.1 划分设计管段，计算设计流量 ----------------------------------------------- 3 3.2 水力计算--------------------------------------------------------------------------- 4 四、附录 ---------------------------------------------------------------------------------------------------------- 5 1 课程设计任务书 ------------------------------------------------------------------------- 5 1.1 原始资料--------------------------------------------------------------------------- 5 2 管网平面布置图 ------------------------------------------------------------------------- 7 3 主干管纵剖面图 ------------------------------------------------------------------------- 7 4 居住区生活污水设计流量计算表 ---------------------------------------------------- 8 5 工业企业生活污水及淋浴污水设计流量计算表---------------------------------- 8 6 工业企业生产污水水量设计流量计算表 ----------------------------------------- 10 7 污水总流量综合表 -------------------------------------------------------------------- 10 8 污水干管设计流量计算表 ----------------------------------------------------------- 11 9 污水主干管水力计算表 -------------------------------------------------------------- 13
课程设计说明书写作规范（参考） 一、编写要求 课程设计说明书必须用A4（210mm*297mm）白纸打印。打印时，要求纸的四周留足空白边缘，以便装订、复印。每一页上方留25mm，左侧留25mm，下方和右侧分别留20mm。课程设计说明书一律左侧装订。 二、课程设计说明书的内容构成： 封面 课程设计任务书 前置部分摘要 关键词 目次页 插图和附表清单（必要时） 引言 1章 2章 2.1(条) 2.1.1(款) 2.1.1.1(项) 2.1.2 正文 2.2 主体部分 2.2.1 2.3 2.3.1 2.3.2 3章 3.1 结论 致谢 参考文献 附录A 附录部分附录B 附录C （一）前置部分 1.封面：封面包括设计题目、学院名称、专业班级、姓名学号、指导教师姓名等几项内容。 2.目录: 目录是课程设计的篇章名目，要按顺序写清楚设计构成部分和章、节的名称。要求列至二级目录。 3.摘要：摘要是说明书的内容不加注释和评论的简短陈述。摘要应具有独立性和自含
性，即不阅读论文的全文，就能获得必要的信息。摘要中有数据、有结论，是一篇完整的短文，可以独立使用。 摘要应说明研究工作目的、实验方法、结果和最终结论等，重点是结果和结论。中文摘要一般不少于300字；外文摘要不少于200个实词。如遇特殊需要，字数可略多。摘要中一般不用图、表、化学结构式，非公知公用的符号和术语。 4.关键词：关键词是为了文献标引工作从论文中选取出来的以表示全文主题内容信息款目的单词或术语。每篇论文选取3-8个词作为关键词，以显著的字符另起一行，排在摘要的左下方。尽量用《汉语主题词表》等词表提供的规范词。关键词之间空二格。 （二）主体部分 1．引言：简要说明研究工作的目的、范围、相关领域的前人工作和知识空白、理论基础和分析、研究设想、研究方法和实验设计、预期结果和意义等。 2．正文：正文是作者对研究工作的详细表述。其内容包括：问题的提出，基本观点，解决问题的基本方法，必要的数据和图表，以及通过研究得出的结果与对结果的讨论等。 （1）文中所用的符号、缩略词、制图规范和计量单位，必须遵照国家规定的标准或本学科通用标准。作者自己拟订的符号、记号缩略词，均应在第一次出现时加以说明。 （2）图：课程设计中的图包括曲线图、构造图、示意图、图解、框图、流程图、记录图、布置图、地图、照片、图版等。所有的图应编排序号，序号一律用阿拉伯数字分别依序连续编排。如图1、图2……,每一图应有简短确切的题名，连同图号置于图下。 （3）表：所有的表应编排序号，序号一律用阿拉伯数字分别依序连续编排。如表1、表2……。每一表应有简短确切的题名，连同表号置于表上。必要时，应将表中的符号、标记、代码以及需要说明事项，以最简练的文字，横排于表题下，作为表注，也可以附注于表下。表内同一栏的数字必须上下对齐。表内不能用“同上”、“同左”“；”和类似词，一律填入具体的数字或文字。 （4）数学、物理和化学式 课程设计说明书中的公式、算式或方程式等一律用阿拉伯数字分别依序连续编排，序号标注于该式所在行（当有续行时，应标注于最后一行）的最右边。 （5）计量单位： 课程设计说明书中的量和单位以国际单位制（SI）为基础，必须符合中华人民共和国的国家标准GB3100～GB3102-93。非物理量的单位，如件、台、人、元等，可用汉字与符
目录 第一章设计任务书。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 第二章机构系统方案的拟定。。。。。。。。。。。。。。。。。。。。。3 第三章传动机构的选择与比较。。。。。。。。。。。。。。。。。。。11 第四章执行机构的选择与比较。。。。。。。。。。。。。。。。。。。12 第五章机构运动总体方案。。。。。。。。。。。。。。。。。。。。。。。13 第六章所设计的机构尺寸计算。。。。。。。。。。。。。。。。。。。15 第七章执行机构动作分解图。。。。。。。。。。。。。。。。。。。。。18 第八章主方案动力传递分析。。。。。。。。。。。。。。。。。。。。。19 第九章工作循环图。。。。。。。。。。。。。。。。。。。。。。。。。。。。。21 第十章自编的主程序和子程序。。。。。。。。。。。。。。。。。。。22 第十一章计算机画出的主要曲线图。。。。。。。。。。。。。。。。。28第十二章课程设计小结。。。。。。。。。。。。。。。。。。。。。。。。。。。30
第一章设计任务书 1设计题目 平压印刷机运动方案和主要机构设计。 2 工作原理及工艺动作过程 平压印刷机是一种简易印刷机，适用于印刷八开以下的印刷品。它的工作原理：将油墨刷在固定的平面铅字版上，然后将装了白纸的平面印头紧密接触而完成一次印刷。其工作过程犹如盖图章，平压印刷机中的“图章”是不动的，纸张贴近时完成印刷。 平压印刷机需要实现三个动作：装有白纸的平面印头往复摆动，油辊在固定铅字版上上下滚动，油盘转动使油辊上油墨均匀。 3 原始数据及设计要求 1）实现印头、油辊、油盘运动的机构由一个电动机带动，通过传动系统使其具1600-1800次/h印刷能力。 2）电动机功率N=0.75kW、转速n电=910r/min，电动机可放在机架的左侧或底部。 3）印头摆角为700，印头返回行程和工作行程的平均速度之比K=1.118。 4）油辊摆动自垂直位置运动到铅字版下端的摆角为1100。 5）油盘直径为400mm，油辊起始位置就在油盘边缘。 6）要求机构的传动性能良好，结构紧凑，易于制造。 7） 4 设计任务 a)确定总功能，并进行功能分解。 b)根据工艺动作要求拟定运动循环图。 c)进行印头、油辊、油盘机构及其相互连接传动的选型。 d)按选定的电动机及执行机构运动参数拟订机械传动方案。 e)画出机械运动方案简图。（A） f)对执行机构进行尺寸综合。 g)*对往复摆动执行机构进行运动分析，绘制从动件位移、速度、加速度线图。 （A） h)编写设计说明书。
底商住宅给排水系统 设计计算说明书 设计题目：三门峡市某带底商住宅楼工程设计 系别：建筑环境与能源工程系 专业：建筑环境与设备工程 班级学号： 041409206 学生姓名：尚新乐 指导教师：余海静王远红王增欣田长勋 河南城建学院 2011 年 12 月 29 日 河南城建学院
前言 这一周是我们建筑给排水课程设计实习。余老师把我们每个人地题目都提前发给了我们。一开始我觉得很简单，认为只要上课听讲了就能很轻松的做出来。之前也没有放在心上，事到临头才发现设计很有难度，于是到图书馆找来实例，加上对给排水软件不熟悉，和其中种种原因，一路匆匆下来，发现自己的设计很难令人满意，心里不免觉得有些惭愧。 从这次实习中我认识到课本距真正的设计其实很远，我们不仅要学好课本，更要活学活用，真正的做到理论联系实际。身为大学生的我们经历了十几年的理论学习，不止一次的被告知理论知识与实践是有差距的，通过设计的大学生的动手实践能力比较薄弱。因此，处于学校和社会过渡阶段的大学就承担了培养学生实践能力的任务。课程设计实习就是培养学生实践能力的有效途径。基于此，同学们必须给予这门课以足够的重视，充分的利用这一星期的时间，好好的提高一下自己的动手能力。这里是另外一种学习课堂。通过我们动手，得到对掌握的理论知识进行补充与质疑。这与传统的课堂教育正好相反。这两种学习方法相辅相成，互相补充，能填补其中的空白，弥补其中一种的一些盲点。 目录 河南城建学院
前言 第一章建筑内部给水系统的设计计算 (4) 1.1工程概况以及给水方式的选择 (4) 1.2 室内给水系统的确定 (4) 1.3 给水管道布置原则 (4) 1.4 给水设计参数的确定及水力计算 (5) 1.5 水表的选择及计算 (8) 第二章建筑内部排水系统的设计计算 (10) 2.1 设计说明 (10) 2.2 排水管道水力计算 (10) 2.3化粪池的设计计算 (14) 第三章室内消火栓系统及喷淋系统 (16) 3.1 给水方式的选择 (16) 3.2 消火栓的布置 (16) 3.3 消防水力计算 (17) 3.3 消防水泵流量、扬程的计算 (18) 3.5自动喷淋系统 (19) 3.6消防水池的容积计算 (22) 3.7水泵结合器的设计 (22) 结束语 河南城建学院
目录 摘要 (1) 1前言 (2) 2塑件的工艺分析 (3) 2.1塑件原材料分析 (3) 2.2塑件结构、尺寸精度及表面质量分析 (4) 2.3塑件的体积与重量 (5) 2.4塑件注塑工艺参数的确定 (4) 3拟定成型方案 (6) 3.1分型面的选择 (6) 3.2确定型腔布置 (7) 3.3浇注系统的设计 (8) 3.3.1主流道的设计 (8) 3.3.2浇口设计 (8) 4.模具成型零件的设计与计算 (9) 4.1凸模、凹模、型芯设计与计算 (9) 4.2型腔侧壁厚度和底板的计算 (10) 5.脱模机构的设计与计算 (12) 5.1脱模机构的设计原则 (12) 5.2脱模力的计算 (12) 6.合模导向机构设计 (13) 7.注塑机的选定与相关参数的校核 (14) 7.1注塑机初步的选定 (14) 7.2注塑机相关参数的校核 (14) 8.设计小结 (15) 参考文献 (15)
塑料饭盒注塑模设计 学生： 指导老师： 摘要：本课题主要是针对塑料饭盒的注塑模具设计,该塑料饭盒材料为无毒PP材料，是日常生活中常见的一种塑件产品。通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。根据题目设计的主要任务是饭盒注塑模具的设计，也就是设计一副注塑模具来生产塑件产品，以实现自动化提高产量。针对塑件的具体结构，该模具是点浇口的双分型面注射模具。 关键词:注塑模，塑料饭盒 Potted molded plastic lunch box's mold design Student: Tutor: Abstract: This topic mainly aims at potted molded plastic lunch box's mold design, this plastic lunch box material for the non-toxic PP material, is in the daily life the common one kind models a product. Through to models to carry on the craft the analysis and the comparison, designs a note mold finally. This topic from the product mix technology capability, the concrete mold structure embarks, to mold's gating system, the mold formation part's structure, goes against the system, the cooling system, injection molding machine's choice and the related parameter examination, has the detailed design, simultaneously and simple establishment mold's processing craft. Through the entire design process indicated that this mold can achieve this to model the processing craft which an institute requests. According to the topic design's primary mission is the lunch box injection mold's design, is also designs an injection mold to produce models a product, realizes the automation to raise the output. In view of models a concrete structure, this mold is the runner duplex profile injection mold.. Key word: note mold , plastic lunch box
北京交通大学 《建筑给排水》大作业设计 专业：环境工程 班级：环境1101 学生姓名：沈悦 学生学号：11233017 指导教师：王锦 土建学院建筑市政环境工程系 二○一四年四月
目录 第1篇设计说明书 第1章设计基本内容和要求 1.1设计资料 (3) 1.2设计主要内容 (3) 1.3课程设计基本要求 (3) 1.4设计重点研究问题 (3) 1.5评分标准 (3) 第2章室内给水工程 2.1 给水方式的选择 (4) 2.2 给水管道的布置与敷设 (4) 2.3 管材和管件 (5) 第3章建筑消防给水系统 3.1 消火栓给水系统的布置 (5) 3.2 消火栓布置 (6) 3.3 消防管道布置 (7) 3.5 具体设计图样 (7) 第4章建筑排水系统 4.1 排水系统分类 (7) 4.2 排水系统组成 (7) 4.3 排水方式的选择 (8) 4.4 排水管道的布置与敷设 (8) 4.5 排水管网设计图样 (10) 第5章建筑雨水系统 (11) 第2篇设计计算书 第1章室内生活给水系统 (11) 第2章建筑消火栓给水系统设计 (13) 第3章建筑排水系统设计 (15) 第4章建筑雨水排水系统设计 (18) 第5章参考文献 (18) 第3篇课程设计总结 第1章心得及致谢 (19)
第1篇设计说明书 第一章设计基本内容和要求： 1.1设计资料 1. 工程概况：该建筑为一幢7层高的多层建筑，该建筑为一类、耐火等级一级。该幢楼包括四个单元，各单元各层的建筑结构基本相同（见建筑平面图）。在该幢建筑物的北侧共建四个出口：分别对应于每个单元，每个单元的每层有两个住户，每个住户为三室两厅的一套，每套间均设有厨房与两个卫生间。 该幢建筑物总建筑面积为8733.16m2，总高度为20.9m，标准层高为2.9m，一层地评标高位±0.000m，冻土深度为0.7m。 2. 背景资料 本建筑水源为小区自备井，经给水泵站加压后供给小区各用水点，一层引入管压力不低于0.35MPa。 本建筑±0.00以上排水采用重力排水，±0.00以下采用压力提升排水。污废水经污水管道收集后排入室外化粪池，经化粪池处理后，排入市政污水管网。 3. 建筑图纸：首层及标准层。 4. 气候暴雨强度等条件按各位同学家乡考虑。 1.2设计主要内容 1. 多层建筑给水系统方式选择与设计计算,完成该建筑的给水系统平面图和系统图草图； 2. 多层建筑消防系统方式选择与设计计算,完成该建筑的消防系统平面图和系统图草图； 3. 多层建筑排水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 4. 多层建筑雨水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 1.3基本要求 1. 建筑给水、排水、消防、雨水各系统的体制应当合理选择，注意技术先进性和经济合理性。 2. 根据选定的系统体制，按照相关设计手册，确定有关的设计参数、尺寸和所需的材料、规格等。 3．平面图管线布置合理，并注意各管线交叉连接，注意立管编号。 1.4设计重点研究的问题： 建筑给水、排水、雨水、消防系统的体制选择，尤其是消火栓系统的设计计算。 参考资料推荐： ［1］王增长，《建筑给水排水工程》第六版，中国建筑工业出版社1998 ［2］高明远，《建筑给水排水工程学》中国建筑工业出版社2002 ［3］1998 ［4］中国建筑工业出版社编，《建筑给水排水工程规范》，中国建筑工业出版社 ［5］陈耀宗，《建筑给水排水设计手册》，中国建筑工业出版社1992
吉林师范大学环境科学与工程学院 课程设计报告 课程名称：排水工程 设计题目：某城市排水管网初步设计 姓名：傅浩然 专业：环境工程 班级：二班 学号： 指导教师：刘浩 2016年11 月7日
摘要：本次的排水管网课程设计任务是进行某城镇的污水管网的初步设计。根据课程设计任务书上所提供的各种数据及材料，并结合参考文献上的公式和经验数据，本次设计采用雨水污水分流制排放体系。具体内容包括污水干管及主干管的排水管网布置，首先在所提供的城市平面上进行排水管网的初步设计，此时需要考虑流量要求、施工条件、成本节约等因素。其后确定管网排布设计无误后，进行排水设计管段的水力计算，其中包括各
设计管段的管长、设计流量、管道数据的选取（流量、流速、管径、充满度）、管道输水能力、标高（地面、管内水面、管内底）、以及管道埋深等等。 关键词：主干管干管支管 目录 1 设计任务及设计资料 (1) 课程设计任务 (1) 1．2 课程设计原始资料 (1) 1．2．1 城市规划资料 (1) 1．2 .2课程设计原始资料 (1) 1．2 .3课程设计原始资料 (2) 1．3 课程设计原始资料 (2) 1．课程设计原始资料 (2) 1.3.2 课程设计原始资料 (3) 1.3.3 课程设计原始资料 (3)
2 污水管道设计计算 (4) 在小区平面图上布置污水管道 (4) 街区编号并计算其面积 (4) 划分设计管段，计算设计流量 (4) 水力计算 (7) 2.4.1水力计算 (7) 2.4.2水力计算 (7) 2.4.3水力计算 (8) 2.4.4水力计算 (8) 2.4.5水力计算 (8) 2.4.6水力计算 (9) 3 绘制管道平面图和纵剖面图见附录 (10) 4 结论 (10)
机械制造学课程设计说明书 题目名称 专业班级 学生姓名 学号 指导教师 机械与电子工程系 二○一四年月日
目录 一、任务书--------------- -------3 二、指导教师评阅表----------------------4 三、序言-------------------------------------------------------------------------------------------3 四、零件的分析-----------------------------------------------------------------------------------3 五、工艺规程的设计------------------------------------------------------------------------------4 （1）. 确定毛坯的制造形式---------------------------------------------------------------4 （2）. 基面的选择---------------------------------------------------------------------------4 （3）. 制订工艺路线------------------------------------------------------------------------4 （4）. 机械加工余量、工序尺寸及毛坯尺寸的确------------------------------------5 （5）. 确定切削用量及基本工时---------------------------------------------------------6 六、设计心得与小结-----------------------------------------------------------------------------11 七参考文献-------------------------------------------------------------------------------------1 1
吉林建筑大学 课程设计(论文)说明书 课题名称长春市正大光明城2#楼 室内给水、排水设计、消防设计 院（系）市政与环境工程学院 专业给水排水工程101班 姓名宋天芳 学号21 起讫日期7月1 日- 7月 12日 指导教师 2013年 7 月12日
前言 建筑给水排水是给水排水工程中比较重要的一部分，本次设计说明书就是针对室内给水排水的设计及其计算，从而了解并掌握建筑室内给水排水设计的方法和要求。 水是我们生活中必不可少的一部分，每个人每天必须摄入一定的水量来满足机体的生活需要，因此建筑给水排水也成为我们现在建筑中必不可少的一部分，做好室内给水排水才能让我们的生活更美好。 室内给水排水的设计要合理的安排好给水管道、排水管道和消防管道的布局，计量避免交叉和错乱。 此次设计说明书也就是针对这个问题而做的一次设计。 此次设计主要依据建筑条件图和设计规范、设计手册、技术措施、标准图集设计。其余参考书详见参考书目。
目录 一、设计指导书 二、设计过程说明 三、室内给水系统计算 四、室内排水系统的计算 五、建筑内部消防系统的计算 六、小结
一、《建筑给排水工程课程设计》指导书 一、收集资料：气象、土建、水质资料、参考资料 二、设计计算： 根据建筑性质、卫生器具及用水点位置，布置给水、排水管线，根据相应公式计算给水排水流量。并分别确定其管径、管道坡度、阻力损失等。 三、绘施工图： 1、图纸内容 各系统设计一般由设计说明、平面图、系统图组成(必要时宜带有局部详图)。 A.设计说明 设计图纸上用图线表达不清楚的问题，需要用文字加以说明。主要内容有：给水所需总压力；给排水管道采用的管材及接口方式；对管道敷设的技术要求；对施工质量及验收的要求；各系统主要材料、设备的统计等。 B.平面图 平面图是设计图纸的主要部分。本图应表明给水、排水系统管道(立管，横管、支管)的水平位置及管径、立管编号，管道坡度。 C.系统图 系统图也叫轴侧图，该图表明系统各管道的空间关系，图内除注明管径及立管编号外，还应标明管道标高及坡度。 D.详图 当某些设备的构造或管道的连接情况在以上图中表示不清楚，用文字也说明不清，可将这些部分绘成详图。 E.设备及材料明细表 为方便施工备料，应将工程涉及的管材、阀门、仪表、容器设备等列出并制成明细表。一般表中项目包括：编号、名称、型号规格、单位、数量及备注等项目，其中备注栏内主要写明对材料设备有明确要求的生产厂家等。 2.设计图例 为使工程设计图纸，满足设计、报批、施工、存档、交流等方面的使用要求，图面中的线条粗细及符号的表示应尽量做到标准化、统一化。 A.图线、图例 各种管线、管材、阀门、仪表等所用图例均参见《建筑制图统一标准》、吉林省标《暖卫工程设计综合图例》。 B.文字 图纸上标注的文字均应以规范的仿宋字写出，在设计说明中列出的内容应全面、简明、扼要。 3.参考资料 A.《建筑给水排水工程》，王增长主编第五版中国建筑工业出版社。 B.《建筑给排水设计手册》刘文镔主编中国建筑工业出版社。 C.《建筑给排水设计规范》GBJ15-88。
第一章设计说明书 一、设计题目 某市（县）污水处理厂设计（课程设计） 二、设计目的 1.综合运用所学的基础理论和专业知识，根据国家的方针政策，解决工程实际问题，达到总结，巩固，扩大，深化所学的知识； 2.培养分析问题和解决问题的能力，提高学生独立工作的能力； 3.同时使学生更多地阅读参考资料，使用规范，设计手册，标准设计图纸，产品目录，进一步培养学生的计算和绘图，编写说明说的技能。 三、设计内容 本次设计内容按初步设计要求，对各处理构筑物要求进行比较详细的工艺计算，绘制必要的图纸，提出所需要的设备，设计内容包括污水处理和污泥处理两部分。 四、设计任务 1.设计水量 38000 m3/d 2.污水水质资料 BOD5 180毫克/升 SS 200毫克/升 PH — 3.处理后要求达标的水质标准： BOD5 20毫克/升 COD 60毫克/升 SS 20毫克/升 4.设计要求: 据该市环保部门要求，城市污水需进经二级处理，处理后除水达到国家一级排放标准。 5.其它指标均符合排入城市污水管道要求。 五、设计指导思想及设计原则 1.生活污水是指可直接被输送到城市污水处理设施中进行二级处理后排入水体的污水。目前，城市污水处理工程以二级生物处理为主，一般仅
能去除生物可降解的有机物，而不能去处难以生物降解的有机物及氮磷等营养物质，处理后的水排入水体仍会造成轻度污染。 2.工业废水是工业企业在生产过程中排放的废水，这类废水具有成分复杂，水质变化较大，水量少而不稳定，处理难度高等特点，而工业废水的处理投资和平时运行的费用均比生活污水处理的费用高。 3.城市污水处理工程规划是在城市总体规划的指导下进行的城市污水处理系统的专项规划设计。规划设计应具备完整的基础资料，应从系统工程的角度，结合当地情况，因地制宜的确定城市排水体制; 城市污水处理工程的系统布置，应从工程经济的角度来进行规划，并综合考虑工程技术，社会经济，环境保护等多方面因素。 4.进行城市污水处理工程的设计，应从水污染综合防治的总体上考虑。首先，应对污水处理工程的工艺制定切实可行的方案，并在制定方案的同时进行一定的科学研究，是处理方案不断完善。 六、处理方案概述及确定 （一）概述 1.城市污水处理工艺流程是指在达到所要求的处理程度的 前提下，污水各操作单元的有机组合，确定各处理构筑物的形式，已达到预期的处理效果。 2.城市污水处理工艺流程有完整的二级处理系统和污泥处理系统组成。 3.各处理部分的作用 （1）一级处理是去除污水中的固体污染物质，从大块垃圾到颗粒粒径为数毫米的悬浮物。污水的BOD5指通过一级处理能够去除20%---30%。 （2）二级处理系统是城市污水处理工程的核心，去除污水中呈胶体和溶解状态的有机污染物。通过二级处理，污水的BOD5只可降至20-30㎎/L，一般可达到排放水体的要求。 （3）污泥是污水处理过程的副产品，也是必然产物。从初次沉淀池排出的污染污泥，从生物处理系统派出的生物污泥等。这些污泥应加以妥善处置否则会造成二次污染。 （二）方案选择 1. 污水选择传统活性污泥法工艺流程如下：
设计任务书 设计任务： 1 按工艺动作过程拟定机构运动循环图 2 进行回转台间歇机构，主轴箱道具移动机构的选型，并进行机械运动方案评价和选择 3 按选定的电动机和执行机构的运动参数进行机械传动方案的拟定 4 对传动机构和执行机构进行运动尺寸设计 5 在2号图纸上画出最终方案的机构运动简图 6 编写设计计算说明书 设计要求： 1 从刀具顶端离开工件表面65mm位置，快速移动送进了60mm后，在匀速送进60mm（5mm刀具切入量，45mm工件孔深，10mm刀具切出量），然后快速返回。回程和工作行程的速比系数K=2。 2 生产率约每小时60件。 3 刀具匀速进给速度2mm/s，工件装、卸时间不超过10s。 4 执行机构能装入机体内。 机械运动方案设计 根据专用机床的工作过程和规律可得其运动循环图如下： 机构运动循环图
钻 头 头进 匀速 60° 快钻 0°240° 进 钻 头 快 退 工 作 台 转 动 307.4° 位 销 插 入 定 定 位 销 拔 出 工 作 台 静 止 凸 轮 钻397.4° 该专用机床要求三个动作的协调运行，即刀架进给、卡盘旋转和卡盘的定位。其工作过程如下： 机床工作运动模型 要确保在刀具与工件接触时卡盘固定不动，刀具退出工件到下次接触工件前完成卡盘旋转动作。几个动作必须协调一致，并按照一定规律运动。 机械总体结构设计 一、原动机构： 原动机选择Y132S-4异步电动机，电动机额定功率P=5.5KW,满载转速n=1440r/min。
二、传动机构： 传动系统的总传动比为i=n/n6,其中n6为圆柱凸轮所在轴的转速，即总传动比为1440/1。采用涡轮蜗杆减速机构（或外啮合行星减速轮系）减速。 三、执行部分总体部局： 执行机构主要有旋转工件卡盘和带钻头的移动刀架两部分，两个运动在工作过程中要保持相当精度的协调。因此，在执行机构的设计过程中分为，进刀机构设计、卡盘旋转机构和减速机构设计。而进刀机构设计归结到底主要是圆柱凸轮廓线的设计，卡盘的设计主要是间歇机构的选择。 在执行过程中由于要满足相应的运动速度，因此首先应该对于原动机的输出进行减速。下面先讨论减速机构传动比的确定：由于从刀具顶端离开工件表面65mm位置，快速移动送进了60mm后，在匀速送进60mm（5mm刀具切入量，45mm工件孔深，10mm刀具切出量），然后快速返回。要求效率是６０件／小时，刀架一个来回（生产１个工件）的时间应该是１分钟。根据这个运动规律，可以计算出电机和工作凸轮之间的传动比为1440/1。两种方案的传动比计算，参考主要零部件设计计算。 下面讨论执行机构的运动协调问题：有运动循环图可知，装上工件之后，进刀机构完成快进、加工、退刀工作，退后卡盘必须旋转到下一个工作位置，且在加工和退刀的前半个过程中卡盘必须固定不动，由于卡盘的工作位置为四个，还要满足间歇和固定两个工作，于是选择单销四槽轮机构（或棘轮机构、不完全齿轮机构与定位销协调）解决协调问题，具体实现步骤参考“回转工作台设计”。由于进刀机构的运动比较复杂，因此要满足工作的几个状态，用凸轮廓线设计的办法比较容易满足。廓线的设计参考主要零部件设计计算。
目录 第一章设计任务及资料 (1) 设计任务 (1) 设计资料 (1) 第二章设计过程说明 (2) 室内给水工程 (2) 给水方式选择 (2) 水系统分区 (2) 给水系统的组成 (2) 室内排水工程 (2) 管道的平面布置及管材 (2) 第三章设计计算 (3) 室内给水系统的计算 (3) 给水用水定额及时变化系数 (3) 最高日用水量 (3) 最高日最大时用水量 (3) 设计秒流量按公式 (3) 室内所需压力 (4) 排水系统的计算 (8) 排水设计秒流量 (8) 横管水力计算 (8) 立管水力计算 (8) 化粪池计算 (11) 参考文献 (13)
致谢 (14)
第一章设计任务及资料 设计任务 根据市建委有关部门批准的设计任务书，拟在某区新建一居住小区。要求设计一幢6层住宅建筑的给水排水工程，具体内容包括：室内给水系统设计计算，排水系统设计计算以及消防水系统设计计算。 设计资料 建筑设计资料：该建筑总占地面积㎡，总建筑面积㎡，建筑总高度。建筑地下层为车库、一至六层为住宅。该设计任务为建筑工程设计中的室内给水、排水和消防的设计项目。所提供的设计资料为： （1）建筑设计图纸（包括消防水系统图，一至六层给水排水图）。 （2）市政给水排水资料：建筑给水管网从该建筑西侧引入，排水管网从建筑东侧引出。城市给水干管可作为该建筑的水源，城市给水管网管径DN400mm，管顶埋深，城市可靠供水压力320Kpa；城市排水管网管径DN200mm，管底埋深。
第二章设计过程说明 室内给水工程 给水方式选择 因为城市可靠供水压力是320Kpa，而给水系统所需压力恰好是320Kpa.所以可以直接由室外市政管网直接供水。 给水系统的组成 整个给水系统应包括引入管、水表井、给水管网和附件。 室内排水工程 考虑建筑内生活废、污水性质相似故采用合流制，并设置化粪池，经室外化粪池处理后再排入城市排水管网。 室内消防工程 消防给水系统选择： 按照我国《建筑设计防火规范》（GBJ 16—87 2001版）设置室内消火栓给水系统的原则可知，超过5层的民用建筑可以选择设置消火栓系统。所以本建筑可以选用设置消火栓系统的给水方式。 根据《建筑设计防火规范》（GB 50016-2006），该建筑为住宅建筑。住宅宜设置灭火器或轻便消防水龙。灭火器的配置设计应符合现行国家标准《建筑灭火器配置设计规范》GB 50140 的有关规定。 充实水柱长度取12m，水枪喷嘴流量5L/s，消防立管管径DN100，最底层消火栓所承受静压力不大于。 故采用消防管网加消防水箱方式，在屋顶设消防水箱储存十分钟的消防总用水量
前言 一、课程设计目的 课程设计是机械设计基础课程重要的实践性教学环节。课程设计的基本目的是： 1：综合运用机械设计基础和其他选修课程的知识。分析和解决机械设计问题，进一步巩固、加深和扩展所学的知识。 2：通过设计实践，逐步树立真确的设计思想，增强创新意识和竞争意见，熟悉掌握机械设计的一般规律，培养分析问题和解决问题的能力。 3：通过设计计算、绘图以及运用技术标准、范围、设计手册等有关设计资料，进行全面的机械设计基础技能的训练。 二、课程设计内容 课程设计的内容主要包括：分析传动装置的总体方案；选择电动机；传动系统计算；传动零件、轴、轴承、联轴器等的设计计算和选择；装配图和零件图设计；编写设计计算说明书。 课程设计中要求完成以下工作： 1.减速器装配图1张（A1图纸）； 2.减速器零件图2张（A3图纸）； 3.设计计算说明书1份。 三、设计题目：带式运输机传动装置 四、传动方案：
五、设置参数： 原始数 据 1 2 3 4 5 6 7 8 9 10 运输带拉力F （N）250 230 220 210 210 200 220 260 245 240 运输带 速度V （m/s） 1.8 2.2 2.4 2.5 2.6 2.7 2.5 2.1 2.3 2.4 滚筒直 径D （mm） 300 330 340 350 360 380 380 300 360 320 六、设计者具体计算条件
1、运输带拉力2200N。 2、运输带速度2.4m/s。 3、滚筒直径340mm。 4、滚筒效率0.96。 5、工作情况：两班制（8 小时/班），连续单向运行，载荷较平稳； 6. 使用期限：10 年，每年按300 天计算； 7. 工作环境：室内，最高温度35℃，灰尘较大； 8. 电力来源：三相交流，电压380/220V； 9. 维修间隔期：四年一次大修，两年一次中修，半年一次小修； 10. 制造条件及生产批量：一般机械厂制造，小批量生产。 七、课程设计工作量 1. 减速器装配图1 张（A0 或A1）； 2. 零件图2 张（高速级小齿轮，低速级（齿轮）轴）； 3. 设计计算说明书1 份（约5000~7000 字）。 设计时间：2011年5月25 设计过程 一、电动机的选择 计算说明和计算过程计算结果
课程设计说明书书写格式 《模拟电子技术》课程设计说明书书写格式模拟电子技术》为了保证课程设计文档的质量,做到说明书格式的规范化,特作如下规定: 一,内容要求及格式课程设计说明书应用汉语撰写,内容应层次分明,数据可靠, 文字简练, 说明透彻,推理严谨. 说明书内容一般应由九个主要部分组成, 依次为:1. 封面,2. 课程设计任务书, 3. 目录, 4. 说明书正文,5. 结束语,6. 参考文献, 7. 附录. 各部分的具体要求如下：1.封面格式:XXXXXXXX学校课程设计说明书课题名称一———————专业名称————————学生班级————————学生姓名————————学生学号————————指导教师———————— 2. 课程设计任务书 3. 目录列出说明书的大标题, 一级和二级节标题,逐项标明页码, 标题应该简明扼要,点出各部分主要内容. " 目录"两字居中, 下空两行为章,节, 小节及其开始页码. 章,节, 小节分别以如下方式: 第 1 章,1.1,1.1.1 依次标出,章, 节,小节与页码之间用"..." 连接.每一... 级标题标题依次往后退一个汉字. 4. 说 明书正文正文是主体,一般可包括设计要求与指标, 理论分析, 计算方法, 具体设计内容,测试方法和实验结果,数据分析和讨论,结论等. 标题:每章标题以三号黑体居中打印; " 章"下空两行为"节"以四号黑体左起打印; " 节"下为"小节" , 以小四号黑体左起打印. 换行后空二个汉字打印论文正文. 正文采用小四号宋体, 正文行间距为固定值24磅.例：第1章XXXX 1. 1 XXXX 1.1.1 XXXX 图, 表,公式:文中的图,表公式一律采用阿拉伯数字分章编号,如:图2-5, 表3-2, 公式等.图序及图名居中置于图的下方,图中的术语,符号,单位等应与正文表述所用一致表序及表名置于表的上方,表中参数应标明量和单位的符号;图序及图名,表序及表名采用五号楷体字.公式的编号用括号括起写在右边行末,其间不加虚线. 图,表, 公式等与正文之间要有一定的行间距. 5. 结束语设计总结,主要成果或结论,存在的问题等 6. 参考文献只列作者直接阅读过, 在正文中被引用过的文献资料. 参考文献一律列在正文的末尾,不得放在各章之后.在引用别人的结论时,应在引用处加以说明,严禁抄袭现象的发生.作者姓名写到第三位，余者写",等"或",et al.."" 参考文献"四字居中用三号黑体字,空一行左起按顺序依次列出参考文献,将序号置于方括号内,用小四号宋体字. 几种主要参考文献的格式为: 连续出版物:序号作者. 文题.刊名[J],年，卷号：起~止页 码专或编著：序号作者.书名[M].出版地：出版社,出版年.起~止页码技术标准：序号发布单位.技术标准代号. 技术标准名称.出版地：出版者,出版日期举例如下： [1] 周绥平,陈宗基. DR 算法的更新时间间隔研究. 系统仿真学报[J],1999,7 ：13~18 [2] 竺可桢.物理学[M].北京：科学出版社，1973.56~60 [3] 中华人民共和国国家技术监督局. GB3100~3102. 中华人民共和国国家标准—量与单位. 北京: 中国标准出版 社,1994-11-01 7. 附录主要列入设计过程所做的实物图,公式推导,与正文分开. 8.
