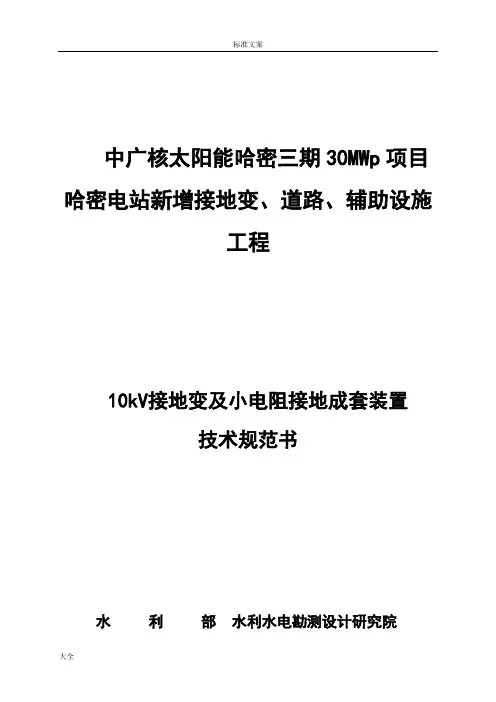

中广核太阳能哈密三期30MWp项目哈密电站新增接地变、道路、辅助设
施工程
10kV接地变及小电阻接地成套装置
技术规范书
水利部
水利水电勘测设计研究院新疆维吾尔自治区
2015年07月
目录
供货需求表................................................ 错误!未定义书签。
1 总则.................................................... 错误!未定义书签。2工程概况................................................. 错误!未定义书签。3运行环境条件............................................. 错误!未定义书签。
4 适用技术标准............................................ 错误!未定义书签。
5 技术要求................................................ 错误!未定义书签。
技术参数............................................. 错误!未定义书签。
接地变压器........................................ 错误!未定义书签。
电阻器............................................... 错误!未定义书签。
电流互感器（干式）................................ 错误!未定义书签。
智能监控器........................................... 错误!未定义书签。
箱体外罩............................................. 错误!未定义书签。
测温元件温度控制器................................... 错误!未定义书签。
二次接口要求........................................ 错误!未定义书签。
6 供货范围................................................ 错误!未定义书签。
7 备品、备件及专用工具.................................... 错误!未定义书签。
8 包装、标识、运输........................................ 错误!未定义书签。
基本要求............................................. 错误!未定义书签。
装运标志............................................. 错误!未定义书签。
特殊要求............................................. 错误!未定义书签。
9 技术服务................................................ 错误!未定义书签。
设计资料要求......................................... 错误!未定义书签。
制造厂工地代表要求................................... 错误!未定义书签。
在投标方工厂的检验和监造............................. 错误!未定义书签。
10 质量保证和试验......................................... 错误!未定义书签。
质量保证.............................................. 错误!未定义书签。
试验.................................................. 错误!未定义书签。
其它事项.............................................. 错误!未定义书签。附录投标人需填写的表格.................................. 错误!未定义书签。
供货需求表
注：1、在签订技术协议时，投标方应需提供满足施工图设计深度的总装图和基础安装尺寸图（电子版及纸介质）。
2、成套装置尺寸应不大于米米（长x宽），且尽可能小。
1 总则
(1)本技术规范书适用于中广核太阳能哈密三期30MWp项目哈密电站新增接地变、道路、辅助设施工程的35kV接地变成套装置的招标。它提出了对该设备的功能设计、结构、安装和试验等方面的技术要求。
(2)本技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和技术规范的条文。投标方应提供符合本技术规范书、国家相关标准和IEC标准的优质产品。
(3)本技术规范书所使用的标准如与投标方所执行标准不一致时,应按水平较高标准执行。
(4)如果投标方没有以书面形式对技术规范书的条文提出异议,则认为投标方提供的产品完全符合本技术规范的要求。如有任何异议,都应在报价书中以“对技术规范书的意见和同技术规范书的差异”为标题的章节中加以详细描述。
(5)本技术规范书经买卖双方确认后作为合同的技术附件,与合同正文具等同法律效力。随合同一起生效。
(6)本技术规范书未尽事宜,双方协商确定。
2工程概况
中广核哈密并网光伏发电站总规划容量100MWp，分四期开发建设，其中一期工程已建设20MWp，二期工程已建设30MWp，三期开发30MWp，四期开发20MWp。110kV升压站主变规划容量为1×20+1×+1×50MVA，三期已设置一台容量为50MVA油浸式三相铜芯双绕组自冷有载调压变压器，三、四期共用，所有电能通过一期已建的一回110kV架空线路送出。
110kV侧采用单母线接线。三、四期主变10kV侧采用扩大单元接线,四期光伏馈线5回，SVG无功补偿馈线1回。
10kV配电装置选用KYN28A-12型户内金属铠装移开式真空高压开关柜。10kV无功补偿装置选用-4Mvar（感性）～+4Mvar（容性）动态无功补偿成套装置。
本站按"无人值班、少人值守"的运行原则设计，一期已设置监控系统一套，采用分层分布式结构对升压站进行监测和控制，本期需对原监控系统在线扩容。
本站通信采用光纤通信方式。
3运行环境条件
环境条件
系统标称电压：10kV
系统频率：50Hz
最高运行电压：12kV
4 适用技术标准
以下标准所包含的条文，通过在本技术规范书中引用而构成技术规范书的条文，其中所示版本为相应最新有效版本
~ 《高压输变电设备的绝缘配合高电压试验技术》
GB/T 5582 《高压电力设备外绝缘污秽等级》
GB763 《交流高压电器在长期工作时的发热》
JB2420 《户外、防腐电工产品油漆》
GB 《电力变压器第11部分：干式变压器》
GB_T_10228-2008 《干式电力变压器技术参数和要求》
GB3906-91 《3～35kV交流金属封闭开关设备》
DL404-1997 《户内交流高压开关柜订货技术条件》
GB 50150-91 《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程及修订说明》
GB191 《包装贮运标志》
GB156 《电压标准》
GB2706 《交流高压电器动、热稳定试验方法》
GB3309 《高压开关设备常温下的机械试验》
GB734 《局部放电测量》
GB14285 《继电保护和安全自动装置技术协议》
GB50150 《电气装置安装工程电气设备交接试验标准》
SD/T318-89 《高压开关柜闭锁装置技术条件》
GB/T 17211 《干式电力变压器负载导则》
GB 14050-2008 《系统接地的型式及安全技术要求》
DL/T 780-2001 《配电系统中性点接地电阻器》
JB/T 10777-2007 《中性点接地电阻器》
GB8349 《金属封闭母线》
GB311 《高压输变电设备的绝缘配合》
GB/T 《高电压试验技术》
GB/T763 《交流高压电器在长期工作时的发热》
GB/T2706 《高压电器动热稳定》
GB2193 《出口机械、电工、仪器仪表包装通用技术条件》
GB191 《包装贮运标志》
GB11021 《电气绝缘的耐热性评定和分级》
GB3190 《铝和铝合金加工产品的化学成份》
GB159 《高压母线及母线连接规范》
JBl580 《铝制焊接容器技术条件》
JB2420 《户外、防腐电工产品的涂漆》
IEC298 《额定电压1kV以上至52kV(含)的交流金属开关设备和控
制设备》
ANSI/IEEE C3723 《金属封闭母线及离相母线中损耗计算导则》
GB4208 《外壳防护等级（IP代码）》
GB/T5231 《加工铜一化字成分和产品形状》
GB/T14048 《低压开关设备和控制设备总则》
GB50150 《电气装置安装工程电气设备交接试验标准》
GB50260 《电力设施抗震设计规范》
DL 593-2006 《高压开关设备和控制设备标准的共同技术要求》
GB/T 14285-2006 《继电保护和安全自动装置技术规程》
GB/T 50063-2008 《电力装置的电测量仪表设计规范》
国调[2005]222 号《国家电网公司十八项电网重大反事故措施》（试行）及《继电保护专业重点实施要求》
其它有关的现行标准。
以上标准均执行最新版本。这些法则和标准提出了最基本要求，如果根据投标方的意见并经用户接受，使用优于或更为经济的设计或材料,并能使投标方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由投标方超越。
5 技术要求
技术参数
投标方应按本招标技术文件的要求提供当前技术先进、成熟的小电阻接地成套装置及其附属设备。其主要设备应包括接地变压器、电阻器、智能型监控器、电流互感器、
单极隔离开关（可选）、箱体外罩。接地变及接地电阻装置应采用一体化结构。
系统条件
系统电压 10kV
最高运行电压 12kV
系统中性点接地方式经电阻接地
额定频率 50 HZ
智能化监控器应能实时监测接地电阻的温度、电流等运行状态特征。
测温方式应采用Pt100铂电阻测量方式，一次和二次设备完全隔离。
当系统不对称电压过高，电阻温度超过设定的限值时，智能监控器应能自动报警。
进出线方式：进出线方式宜根据现场具体布置要求确定。
外壳铸件颜色业主指定，瓷套颜色为棕色。
通过电阻的发热电流为1000A，最大通流时间为10s。
接地变压器
型式干式
接地变主要技术参数
（1）电压10kV
（2）联结组别曲折形联结
（3）冷却方式自冷
（4）绝缘水平工频(1min)耐受电压（有效值）：85kV
雷电全波冲击耐受电压（峰值）：200kV
（5）接地变局部放电水平：≤10pC（干式）
（6）绝缘介质及耐热等级： F级绝缘，B级温升。
（7）空载电流、空载损耗、负载损耗、短路阻抗等参数参考10kV干式变压器相关标准。
（8）容量见供货需求表。
（9）承受短路能力：
（10）噪音：离本体2米处，≤55dB
（11）过电流倍数：
（12）过电流时间： 10s
性能与结构要求
（1）材料和结构：干式接地变参照10kV干式变压器相关标准执行。
（2）其他要求应满足GB10229电抗器第六篇“接地变压器”的要求。
（3）寿命：在规定的工作条件和负荷条件下运行，并按照厂家提供的说明书进行维护，使用寿命为30年。
（4）接地变压器的出线端子及连接引线应与绝缘水平、最大长期使用电流和短时负载电流相适应。出线端子应满足GB 5273的规定。
（5）绝缘子带电部分对地及其它带电体之间的空气间隙，应符合以下规定：户内最小空气间隙：300mm
户外最小空气间隙：400mm
35kV变压器套管最小空气间隙：380mm
（6）防护等级：接地变压器如有外壳，其应符合GB 4208的规定。
（7）接地变的铁心和金属结构件均可靠接地（铁轭螺杆除外）。接地装置应有防锈涂层，并附有明显的接地标识。
（8）主绕组表面（树脂表面）易见位置应有“高压危险”的标志，并符合GB 2894的规定。
（9）接地变应备有承受整体重量的起吊装置。
（10）高压侧：电缆下进线；变压器中性点与接地电阻采用铜排连接。
电阻器
接地电阻主要技术参数
见下表
（1）产品的结构设计、电器安装、电路接线、布置，必须安全可靠，操作灵活，维修方便。
（2）电阻器中的电阻元件应确保在工作温度范围内的电气和机械的稳定可靠，且电阻材料应为不锈钢合金金属材料。
（3）电阻器电阻元件的连接应采用螺栓连接或焊接，不应使用低熔点合金作连接，栓接紧固件时应考虑是电阻运行温度产生的不利效应。
（4）电阻器的支柱绝缘子应符合GB 的要求，并在相应的温升下应可正常工作。
（5）电阻器的套管应符合GB ～GB 的要求。
电流互感器（干式）
参数见供货需求表
智能监控器
（1）中性点电流测量误差<2%
（2）温度测量精度<2%
（3）工频耐受电压不小于
采用高可靠性、高集成度，专用于工业控制的CPU作为核心控制单元，模块化结构，温度范围宽，抗电磁干扰，可运行于各种恶劣环境下。
实时监测接地电阻、接地变的温度、电流等运行状态参数。
控制器选用动作可靠的控制设备，不发生“死机”现象，其接口符合调度自动化信号传输的要求。
箱体外罩
箱体的设计应便于安装和维护。
结构型式：户外型
户外型外壳宜采用覆铝锌板，外壳应有可靠接地的端子，螺栓直径不得小于12mm。
防护等级：不低于IP54
柜内设智能温度、湿度控制器，起始温度可以设定，当环境温度或湿度高于设定值时，自动启动风扇或加热器，降低温湿度，当温湿度低于设定值时，停止运行。
箱体内安装照明设备，控制开关在箱体外，控制开关具有防水功能。
考虑到检修空间有限，装置箱体采用正面侧面开门，设备检修和内部装置拆运须从正面进行，每扇门都装设视察窗（普通玻璃，视察窗中心距箱体底部1400mm），门内侧装设可拆卸防护网。
测温元件温度控制器
变压器线圈内应埋设2只PT100型测温电阻。温度控制器应能够对变压器各绕组进行温度巡检和最大值显示，历史最高温度记录；能够自动控制各风机启停；具有超温报警、超温跳闸辅助接点，绕组最高温度能以标准4～20mA的模拟量信号输出，并具有RS232或RS485等通信接口；装置具有自诊断功能及传感器故障报警。温控器电源厂变内部自行解决。
二次接口要求
（1）工作电源：DC220V,AC220V；
（2）各电源接入口配置性能可靠的过流保护开关，并具备相应的失电报警功能；
（3）端子排按照不同功能划分，布置应考虑各插件的位置，避免接线相互交叉；
（4）端子排列应符合标准，正、负极之间应有隔板隔开，并留有一定的备用端子，端子应编号；
（5）按照“功能分段”的原则，控制屏内的端子排应按照如下要求分别设置：信号输入、直流电源、交流电源、遥信及五防。
（6）接地变低压侧配零序电流互感器和本体接线盒, 二次回路引至变压器本体接线盒,变压器上元件至接线盒之间的接线由变压器厂家提供电缆及负责接线,电缆型号满足相关标准及规定要求。
控制电缆接线端子应是阻燃的，按凤凰端子100个考虑。每个端子只能接一根导线。设备端子均有标字牌，CT二次侧引到端子的连线用铜线最小截面不小于4平方毫米，表计、控制、信号和保护回路的连接用铜线，表计回路选用截面不小于4平方毫米，其他回路选用最小截面不小于平方毫米。
6 供货范围
柜内各元件、接地变、接地电阻、装置间的连接铜排、设备外壳等配套装置。
母线及其连接金具
与柜配套的完整的保护设备、控制线路等。
备品备件与专用工具
确保设备正常工作的其它附件
7 备品、备件及专用工具
投标方应提供必备的安装用的备品备件清单及报价。
投标方应提供安装、运行、检修的非常规非标准的专用工具,包括专用夹具,卡具等。除专用工具外,投标方还应向招标方提供一份推荐的维修调试的标准工具清单。
8 包装、标识、运输
基本要求
设备制造完成并通过试验后，应立即包装，确保其不受损坏。
包装应保证设备在运输中不致遭到损坏，变形，受潮及部件丢失。绝缘材料及绝缘件要保护以免受潮，外露的导电接触面，应有防腐措施。
包装应考虑便于现场卸货，搬运和安装。散件应装箱或捆扎，大件的包装箱上应有起吊图纸说明。
所有包装上应有以下标志：
装运标志
发货及到货地点
发货及收货单位，发货及收货人姓名
设备名称和项目号、箱号
毛／净量
外形尺寸长X 宽X 高
“小心”、“向上”、“防潮”、“防雨”、“玻璃”等记号。
特殊要求
货物到达交货地点后，应妥善卸车、搬运，并妥善保管，并在开箱前通知投标方。双方共同开箱清点，开箱中发现问题由投标方负责处理。
9 技术服务
设计资料要求
（1）投标方在投标时向招标方提供设备的外形图，招标方审定时有权提出修改意见，须经确认的图纸由投标方提交表1所列接收单位。
表1 接收图纸单位
种
（2）设计在收到投标方提交的图纸后尽快，将一套确认的或签有设计校订标记的图纸（设计负责人签字）返还给投标方。凡设计认为需要修改且经投标方认可的。在未经招标方对图纸作最后认可前任何采购或加工的材料损失应将由投标方单独承担。
（3）投标方在收到招标方确认图纸（包括认可方修正意见）后，将于1周内向表1所列有关单位提供最终版的正式图纸, 图纸按比例绘制，提供的电子文件为AutoCAD2000版以上，汉字型为正式图纸加盖工厂公章或签字。
（4）完工后的产品与最后确认的图纸一致。招标方对图纸的认可并不减轻投标方关于其图纸的正确性的责任。设备在现场安装时，如投标方技术人员进一步修改图纸，投标方将对图纸重新收编成册，正式递交招标方，并保证安装后的设备与图纸完全相符。
（5）图纸的格式：所有图纸均有标题栏、全部符号和部件标志，文字均用中文书写，并使用国际单位制。
（6）投标方免费提供给招标方全部最终版的图纸、资料及说明书。其中，图纸包括总装配图及安装时设备位置的精确布置图，并且保证招标方可按最终版的图纸资料对所供设备进行维护，并在运行中进行更换零部件等工作。
（7）设计图纸清单
向设计院提供全套图纸（含一次及二次）及清单，以供确认及安装。
a、总装图：应表示设备总装配情况包括外形尺寸，设备的重心位置与总重量，受风面积，运输尺寸和重要，控制柜位置，电缆人口位置，端于尺寸及其它附件。
b、基础图：应标明设备和其控制柜的尺寸，基础螺栓的位置和尺寸、设备操作时
的动态负荷等。
c、电气原理图：应包括设备控制柜及操作机构的内部接线和远方操作用的控制，讯号，照明等交流及直流回路，如有多张电气原理图，还应标明各图之间的有关线圈与接点相互对应编号，必要时，应提供所有特殊装置或程序的概要操作说明。
d、额定铭牌图：包括数据，出厂编号，重量等。
e、内部二次接线图：应包括全部端子情况，并标明电缆的识别编号及柜内设备的大致位置。
同时提供AutoCAD2000版电子版图纸一套，在技术协议签定时提交给设计院。
( 8 ) 产品出厂技术文件共4套(中文)，其中1套装在随产品运输的集装箱内,供施工单位用。3套提供给业主
按产品出厂技术文件目录提供（设备的开箱资料除了提供给设计院的图纸外，还应包括安装，运行维护修理说明书，部件清单资料，和工厂试验报告、产品合格证等）。
( 9 ) 其它技术问题接口工作可经双方另行商定。
制造厂工地代表要求
（1）投标方根据招标方要求派出工地代表，配合招标方与安装承包商之间的工作。投标方将指派合格的有经验的安装监督人员和试验工程师，对合同设备的安装、调试和现场试验等进行技术指导。投标方指导人员对所有安装工作的正确性负责，除非安装承包商的工作未按照投标方人员的意见执行，并且，投标方指导人员立即以书面形式将此情况通知招标方。
（2）投标方指定的工地代表，在合同范围内全面与招标方工地代表充分合作与协商，以解决合同有关的技术和工作问题。双方的工地代表，未经双方授权，无权变更和修改合同。
（3）投标方技术人员代表投标方，完成合同规定有关设备的技术服务，指导、监督设备的安装、调试和验收试验。
（4）投标方技术人员对招标方人员详细地解释技术文件、图纸、运行和维护手册、设备特性、分析方法和有关的注意事项等，解答和解决招标方在合同范围内提出的技术问题。
（5）投标方技术人员的技术指导是正确的，如因错误指导而引起设备和材料的损坏，投标方将负责修复、更换和（或）补充，其费用由投标方承担，该费用还包括进行修补期间所发生的服务费。
（6）投标方代表尊重招标方工地代表，充分理解招标方对安装、调试工作提出的技术和质量方面的意见和建议，使设备的安装、调试达到双方都满意的质量。
在投标方工厂的检验和监造
监造按照DL/T586-95《电力设备用户监造技术导则》的规定执行，生产过程中主要工艺阶段和出厂试验，投标方提前4周天通知招标方。由招标方相关人员进行监造，并对主要技术数据和记录进行认可，方可进行下一个工序或出厂运输。
10 质量保证和试验
质量保证
投标方当对避雷器部件进行全面和试验，以保证整个设计制造质量符合要求，产品应按包装标准包装、发运。
10..对于检查的结果，投标方对招标方不保密且有责任在合同规定时间内将资料提交给招标方，一些重要的检查及试验项目，成批供货产品的抽样验收试验，招标方有权派代表参加，以证实投标方提供设备的技术性能是否满足合同技术条件规定，投标方在试验前规定时间内通知招标方参加。
10.. 投标方提供的设备符合本技术规范书的各项规定并不低于有关厂标和行业标准要求。
10.. 投标方提供下列质量证明书
产品合格证
制造、检验记录
材料化验单及合格证
电气试验报告(型式试验和出厂试验报告)
10.. 对配套设备的要求
10..附属设备满足本技术规范书中的有关规定及厂标和行业标准。
10..附属设备附有试验报告和产品合格证。
试验
型式试验
按DL/T 402—1997有关标准规定提供试验报告：
绝缘试验（工频及冲击耐压、凝露下的耐压、局部放电测量、泄漏电流测量、老化试验、）
温升试验
峰值耐受电流、短路耐受电流试验；
绕组电阻测量
当接地变压器附有二次绕组时，应进行电压比测定，核对电压向量关系阻抗电压、短路阻抗和短路损耗测量
空载损耗和空载电流测量
绝缘特性试验及一分钟工频耐受试验及感应耐压试验
零序阻抗测量
局部放电试验
机械试验
防护等级检查
操作振动试验
内部故障电弧试验
接地变压器
1）标准雷电冲击耐压试验
2）温升试验
接地电阻
1）通流试验
2）外观质量及结构检查
3）电阻值测量
4）爬电距离测量
5）温升试验
6）额定工频耐受电压试验
7）额定雷冲击耐受电压试验
8）外壳防护等级试验
出厂试验
在工厂里对设备进行出厂试验，但并不仅限于此：
主回路的工频耐压试验
辅助回路和控制回路的工频耐压试验
主回路电阻测量
绕组电阻测量
当接地变压器附有二次绕组时，应进行电压比测定，核对电压向量关系
阻抗电压、短路阻抗和短路损耗测量
空载损耗和空载电流测量
绝缘特性试验及一分钟工频耐受试验及感应耐压试验
零序阻抗测量
局部放电试验
接地变特殊试验
1）耐受短时电流能力试验。
2）声级测量试验。
接地电阻
第1章直流电阻测量
第2章绝缘电阻测定
第3章工频耐压试验
机械性能、机械操作及机械防止误操作装置或电气连锁装置功能的试验
仪表、继电器元件校验及接线正确性检定
在使用中可以互换的具有同样额定值和结构的组件，应检验互换性
现场试验
执行GB50150《电气装置安装工程电气设备交接试验标准》。
其它事项
（1）投标方保证其提供的货物是全新的、未使用过的，采用的是优质材料和先进工艺，并在各方面符合合同规定的质量、规格和性能。投标方保证其提供的货物经过正确安装、正常操作和保养，在其寿命期内运行良好，投标方承诺设备的寿命不少于30年。在质保期内，由于投标方设计、材料或工艺的原因所造成的缺陷或故障，在合理的期限内投标方应免费负责修理或更换有缺陷的零部件或整机。
（2）质保期的规定详见商务文件相关内容。
（3）在质量保证期内，由于投标方设备的质量问题而造成停运，投标方负责尽快更换有缺陷或损坏的部件，并赔偿相应损失；同时，设备的质保期将延长，延长时间为
设备重新投运后12个月。
（4）投标方对合同设备的设计、材料选择、加工、制造和试验等建立质量保证体系，并在合同设备的整个制造过程中严格按其执行。
（5）对合同设备投标方采用有运行经验证明正确的、成熟的技术；
（6）投标方从其他厂采购的设备和材料，一切质量问题由投标方负责。
附录投标人需填写的表格
A1 投标人需填写的主要配套部件表
免费的备品备件清单
建筑物接地电阻的要求 依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。 电源系统接地电阻的要求 依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。 依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。第12.7.3条：危险区域应采取相应的防静电措施。凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。第
文件编号：RHD-QB-K3333 （解决方案范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 小电阻接地lOkV变电所高压侧接地短路导致的电气危险及其防范措
小电阻接地lOkV变电所高压侧接地短路导致的电气危险及其防范措施 标准版本 操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 我国多年来10kV网络采用不接地系统，由于这些年城市10kV网络电缆线路增多，对地电容电流增大，不少城市将10kV网络改为经小电阻接地系统。这种系统的接地短路电流高达数百上千安，如不采取有效的防范措施将对10KV电网和低压 （220/380V）用户招致一些电气危险，包括烧坏防雷SPD的危险。国际电工标准IEC60364对其在低压用户内的电气危险和防范措施规定了专门的要求(1)。本文拟依据这些要求作些陈述。
1、TN系统内的人身电击危险 10/0.4kV变电所(以下简称变电所)既是10kV系统的负荷端，也是低压系统的电源端。它需作10kV 负荷端设备外壳的保护接地，也需作低压电源端中性点的系统接地。以往不接地10kV网络内接地故障电流小，这两个接地可合用一个接地极，在经小电阻接地的系统内，接地故障电流大，如图1所示的接地故障，设故障电流Id为600A，变电所接地电阻为4Ω，则在接地电阻RB上的电压降，也即低压侧中性点对地故障电压为Uf=Id·RB=2400V。此Uf将如图1中虚线所示沿TN－C－S系统的PEN线和PE线传导至另一建筑物低压用户电气设备外壳上引起电击事故。图2为人体电击时发生心室纤颤致死的Uf和其持续时间t的关系曲线(1)。此持续时间为变电所
标准接地电阻规范要求： 1、独立的防雷保护接地电阻应小于等于10欧； 2、独立的安全保护接地电阻应小于等于4欧； 3、独立的交流工作接地电阻应小于等于4欧； 4、独立的直流工作接地电阻应小于等于4欧； 5、防静电接地电阻一般要求小于等于100欧。 6共用接地体(联合接地)应不大于接地电阻1欧。 【避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍，因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计。】 接地分三种 保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。1 Q以下 防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。 防雷接地：为了将雷电引入地下，将防雷设备(避雷针等)的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。 电气装置的接地电阻值很多，不同的系统根据配电系统的不同以及接地故障电流的大小规定 了不同的电阻值，把目前规范中的一些规定值现做一个摘录。其中有两本规范根据09年建 设部文件已经更新或者作废了。但仍然可以参考。 (1 )信号接地一一为保证信号具有稳定的基准电位而设置的接地。 (2 )功率接地一一除电子设备系统以外的其他交、直流电路的工作接地。 (3 )保护接地一一为保证人身及设备安全的接地。 14.743电子设备接地电阻值除另有规定外，一般不宜大于4Q并采用一点接地方式。电子设 备接地宜与防雷接地系统共用接地体。但此时接地电阻不应大于 1 Q。若与防雷接地系统分开，两接地系统的距离不宜小于20m。不论采用共用接地系统还是分开接地系统，均应满足本规范第12章防雷有关条款的规定。 电子设备应根据需要决定是否采用屏蔽措施。 (1)直流地(包括逻辑及其他模拟量信号系统的接地) 。 (2)交流工作地。 (3)安全保护地。 以上三种接地的接地电阻值一般要求均不大于4Q。在通常情况下，电子计算机的信号系统，
接地变的作用 接地变专为消弧线圈所设，一般消弧线圈装设在小电流接地系统的变压器三角形侧，用来补偿电网单相接地时的接地电容电流。但变压器的三角形侧没有中性点，接地变就是为安装消弧线圈提供人为中性点的。 我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。由于该运行方式简单、投资少，所以在我国电网初期阶段一直采用这种运行方式，并起到了很好的作用。但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。1）、单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿，造成重大损失； 2）、由于持续电弧造成空气的游离，破坏了周围空气的绝缘，容易发生相间短路； 3）、产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。 这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。为了解决这样的办法。接地变压器（简称接地变）就在这样的情况下产生了。接地变就是人为制造了一个中性点接地电阻，它的接地电阻一般很小（一般要求小于5欧）。 另外接地变有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。该绕组对正序和负序电流呈现高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵
依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。 电源系统接地电阻的要求 依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。因此对于
监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。 依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。第12.7.3条：危险区域应采取相应的防静电措施。凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。第12.7.4条：低压配电线路的接地应采用TN-S或TN-C-S系统，引入建筑物的电源线路，中性点应重复接地，接地电阻不应大于10Ω。 石化接地电阻的要求 依据GB50074-2002《石油库设计规范》第14章：电气装置；第14.2.2条：钢油罐接地点沿油罐周长的间距，不宜大于30m，接地电阻不宜大于10Ω。第14.2.3条：覆土油罐的罐体及罐宝的金属构件以及呼吸阀、量油孔等金属附件，应做电气连接并接地，接地电阻不宜大于10Ω。第14.2.10条：进出洞内的金属管道接地电阻不宜大于20Ω。电力和信息线路应采用铠装电缆埋地引入洞内。接地电阻不宜大于20Ω。电缆与架空线路的连接处，应装设过电压保护器。过电压保护器、电缆外皮和瓷瓶铁脚，应做电气连接并接地，接地电阻不宜大于
中广核太阳能哈密三期30MWp项目哈密电站新增接地变、道路、辅助设 施工程 10kV接地变及小电阻接地成套装置 技术规范书 水利部 水利水电勘测设计研究院新疆维吾尔自治区 2015年07月
目录 供货需求表................................................ 错误!未定义书签。 1 总则.................................................... 错误!未定义书签。2工程概况................................................. 错误!未定义书签。3运行环境条件............................................. 错误!未定义书签。 4 适用技术标准............................................ 错误!未定义书签。 5 技术要求................................................ 错误!未定义书签。 技术参数............................................. 错误!未定义书签。 接地变压器........................................ 错误!未定义书签。 电阻器............................................... 错误!未定义书签。 电流互感器（干式）................................ 错误!未定义书签。 智能监控器........................................... 错误!未定义书签。 箱体外罩............................................. 错误!未定义书签。 测温元件温度控制器................................... 错误!未定义书签。 二次接口要求........................................ 错误!未定义书签。 6 供货范围................................................ 错误!未定义书签。 7 备品、备件及专用工具.................................... 错误!未定义书签。 8 包装、标识、运输........................................ 错误!未定义书签。 基本要求............................................. 错误!未定义书签。 装运标志............................................. 错误!未定义书签。 特殊要求............................................. 错误!未定义书签。 9 技术服务................................................ 错误!未定义书签。 设计资料要求......................................... 错误!未定义书签。 制造厂工地代表要求................................... 错误!未定义书签。 在投标方工厂的检验和监造............................. 错误!未定义书签。 10 质量保证和试验......................................... 错误!未定义书签。 质量保证.............................................. 错误!未定义书签。 试验.................................................. 错误!未定义书签。 其它事项.............................................. 错误!未定义书签。附录投标人需填写的表格.................................. 错误!未定义书签。
关于配电网中性点经小电阻接地方式的分析 李景禄1、李政洋1、张春辉2 1.长沙理工大学湖南长沙410076 2.长沙信长电力科技有限公司 湖南长沙（410076） 摘要：本文对配电网中性点小电阻接地方式、对铁磁谐振过电压的消除、对弧光接地过电压的限制及对电网的适用性进行了分析。分析了小电阻接地方式故障点的接地阻抗对零序保护的影响，特别对比分析了架空线路绝缘子闪络造成的瞬时性故障和架空绝缘导线断线接地时对零序保护的影响，认为：小电阻接地方式使供电可靠性下降的原因是架空线路绝缘子闪络时故障电流大，足以启动零序保护，而在架空绝缘导线断线接地时由于接地点接地电阻大会使零序保护“失灵”。因而小电阻接地方式仅适用于纯电缆网络，不适用于架空线路为主或架空电缆混合网。 关键词：小电阻接地方式、单相断线、过渡电阻接地、人身安全Analysis of Neutral Point via Small Resistance Grounding Method Of Distribution Network Li Jinglu1、Li Zheng Yang1、Zhang Chunhui2 (1.Changsha University of Science and Technology.Changsha 410076,China; 2.Changsha Xinchang Power technology co., LTD.Changsha 410076,China) Abstract: In this paper, the distribution network neutral point via small resistance grounding method, elimination of ferroresonance overvoltage, the limitation on the over-voltage of arc light earthing and analyzes the applicability of the power grid. Analysis of the impact of small resistance grounding fault point grounding impedance of zero-sequence protection.Special analysis of the overhead line insulator flashover caused by instantaneous fault and overhead insulated wire break ground on the influence of zero sequence protection.Draw the conclusion: the cause of the small resistance grounding mode led to the decrease of the power supply reliability is overhead line insulator flashover fault current is large enough to start the
一标准接地电阻规范要求： 1、独立的防雷保护接地电阻应小于等于10欧； 2、独立的安全保护接地电阻应小于等于4欧； 3、独立的交流工作接地电阻应小于等于4欧； 4、独立的直流工作接地电阻应小于等于4欧； 5、防静电接地电阻一般要求小于等于100欧。 6 共用接地体(联合接地)应不大于接地电阻1欧。 二接地分三种 1 保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。1Ω以下。 2 防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。 3 防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。 接地要求： 三交流电气装置的接地应符合下列规定： 1 当配电变压器高压侧工作于小电阻接地系统时，保护接地网的接地电阻应符合下式要求： R≤2000／I 式中R――考虑到季节变化的最大接地电阻(Ω)； I――计算用的流经接地网的人地短路电流(A)。 2 当配电变压器高压侧工作于不接地系统时，电气装置的接地电阻应符合下列要求： 1)高压与低压电气装置共用的接地网的接地电阻应符合下式要求，且不宜超过4Ω： R≤120／I 2)仅用于高压电气装置的接地网的接地电阻应符合下 式要求，且不宜超过100,： 尺≤250／I 式中R――考虑到季节变化的最大接地电阻(Ω)； I―计算用的接地故障电流(A)。 3 在中性点经消弧线圈接地的电力网中，当接地网的接地： 1)对装有消弧线圈的变电所或电气装置的接地网，其计算电流应为接在同一接地网中同一电力网各消弧线圈额定电流总和的1．25倍； 2)对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最大一台消弧线圈时最大可能残余电流，并不得小于30A。 4 在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济不合理时，电气装置的接地电阻可提高到30Ω，变电所接地网的接地电阻可提高到15Ω。 四低压系统中，配电变压器中性点的接地电阻不宜超过4Ω。高土壤电阻率地区，当达
中性点经电阻接地方式 ——适宜于以电缆线路为主配电网的中性点接地方式 一、前言 三相交流电系统中性点与大地之间电气连接的方式，称为电网中性点接地方式。 中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。中性点接地方式直接影响到系统设备绝缘水平的选择、系统过电压水平及过电压保护元件的选择、继电保护方式、系统的运行可靠性、通讯干扰等。在选择电网中性点接地方式时必须进行具体分析、全面考虑。 我国110kV及以上电压等级的电网一般都采用中性点直接接地方式，在中性点直接接地系统中，由于中性点电位固定为地电位，发生单相接地故障时，非故障相的工频电压升高不会超过1.4倍运行相电压；暂态过电压水平也相对较低；故障电流很大继电保护装置能迅速断开故障线路，系统设备承受过电压的时间很短，这样就可以使电网中设备的绝缘水平降低，从而使电网的造价降低。这里对中性点直接接地系统不做过多的讨论，下面主要讨论6~35kV配电网的接地方式。 配电网中性点的接地方式主要可分为以下三种： ●不接地 ●经消弧线圈接地 ●经电阻接地 自1949年至80年代我国基本上沿用前苏联的规定，6~35KV电网均采用中性点不接地或经消弧线圈（谐振）接地方式。近10多年来沿海一些大城市经济飞速发展，电网的容量和规模急剧扩大，配电线路逐步实现电缆化，系统电容电急剧增加、特别是近几年大规模城市电网改造，电缆线路逐步代替架空线路，电网结构大大加强。在电缆线路为主的城市电网中采用不接地或经消弧线圈接地方式，因单相接地过电压烧坏设备的事故概率大大增加，为了解决这一矛盾，许多城市电力部门广泛考察了国外配电网的中性点接地方式，结合本地电网的具体情况，经过充分的分析、研究，发现采用中性点经低电阻接地方式是解决这一矛盾的有效措施，20世纪80年代后期开
建筑物接地电阻的要求 第一类防雷建筑物：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。 工频接地电阻 英文名称：power frequency earthing resistance 定义：工频电流流过接地装置时，接地装置与远方大地之间的电阻。其数值假定等于接地装置对地电位最大值与通过接地装置流入地电流最大值的比值。 工频就是一般的市电(工业用电)频率，在我们国家是50赫兹。工频是很低的频率。我国通常叫的工频，就是指50HZ的交流电。 第二类防雷建筑物：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。 避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。 架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。 建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。 第三类防雷建筑物：每根引下线的冲击接地电阻不宜大于30Ω。 避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。 （防雷检测报告第19条——防雷接地电阻≤10） 电源系统接地电阻的要求 机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。 （因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。）
在电缆与架空线连接处，应装设避雷器。避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。 输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。 凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。 低压配电线路的接地应采用TN-S或TN-C-S系统，引入建筑物的电源线路，中性点应重复接地，接地电阻不应大于10Ω。 TN-S系统 英文名称：TN-S system 定义：整个系统的中性线与保护线分开的TN系统。 字母标识： 第一字母表示电力系统的对地关系 T-----一点接地 I-----所有带电部分与地绝缘，或一点经阻抗接地 第二字母表示装饰的外露可导电部分对地关系 T-----外露可导电部分对地直接电气连接，与电力系统的任何接地点无关 N-----外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点） 如果后面还有字母，这个字母表示中性线和保护线的组合 S-----中性线和保护线是分开的 C-----中性线和保护线是合一的（PEN线） TN系统 英文名称：TN system 定义：中性点直接接地，电气装置的外露可接近导体通过保护接地线与该接地点相连接，即设备不单独接地，只系统接地的低压配电系统。
接地电阻的国家标准 依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。第三节、第二类防雷建筑物的防雷措施要求，第条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。第条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。本规范第.条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。第四节、第三类防雷建筑物的防雷措施要求，第条：每根引下线的冲击接地电阻不宜大于30Ω。第条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。 电源系统接地电阻的要求 依据JGJ 16-2008《民用建筑电气设计规范》第14章接地与安全：
第条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。 依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第条：在电缆与架空线连接处，应装设避雷器。避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。第条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。第条：危险区域应采取相应的防静电措施。凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。第条：低压配电线路的接地应采用TN-S或TN-C-S系统，引入建筑物的电源线路，中性点应重复接地，接地电阻不应大于10Ω。 石化接地电阻的要求 依据GB50074-2002《石油库设计规范》第14章：电气装置；第条：钢油罐接地点沿油罐周长的间距，不宜大于30m，接地电阻不宜大于10Ω。第条：覆土油罐的罐体及罐宝的金属构件以及呼吸阀、量油孔等金属附件，应做电气连接并接地，接地电阻不宜大于10Ω。第条：进出洞内的金属管道接地电阻不宜大于20Ω。电力和信息线
机房接地规范 接地系统是机房环境的重要组成部分，它不仅直接影响机房通信设备的通信质量和机房电源系统的正常运行，还起到保护人身安全和设备安全的作用。 接地系统是由接地体、接地引入线、地线盘或接地汇接排和接地配线组成。接地系统的电阻主要由接地体附近的土壤电阻所决定。如果土壤电阻率较高，无法达到接地电阻小于4欧姆的要求，就必须采用人工降低接地电阻的方法。 1、机房接地系统设计目标 在采用分散接地方式时，接地电阻要求如下： （1）工作接地电阻≤2Ω （2）保护接地电阻≤4Ω （3）防雷接地电阻≤10Ω 我公司接地系统要求： 1、计算机系统直流直接接地电阻小于4欧姆 2、计算机系统直流联合接地电阻小于1欧姆 3、交流工作接地系统接地电阻小于4欧姆 4、计算机系统安全保护接地电阻和静电接地小于2欧姆 5、防雷保护接地系统接地电阻小于2欧姆
2、接地的种类 工作接地：利用大地作为工作回路的一条导线 保护接地：利用大地建立统一的参考电位或起屏蔽作用，以使电路工作稳定、质量良好，特别是保证设备和工作人员的安全。 重复接地：将零线上的多点与大地多次作金属性连接。 静电接地：设备移动或物体在管道中移动，因摩擦产生静电，它聚集在管到、容器和贮藏或加工设备上，形成很高电位，对人身安全及对设备和建筑物都有危险。作了静电接地，静电一旦产生，就导入地中，以消除其聚集的可能。 直流工作接地（也称逻辑接地、信号接地）：计算机以及一切微电了设备，大部分采用CMOS集成电路，工作于较低的直流电压下，为使同一系统的电脑、微电子设备的工作电路具有同一"电位"参考点，将所有设备的"零"电位点接于同一接地装置，它可以稳定电路的电位，防止外来的干扰，这称为直流工作接地。 防雷接地：为使雷电浪涌电流泄入大地，使被保护物免遭直击雷或感应雷等浪涌过电压、过电流的危害，所有建筑物、电气设备、线路、网络等不带电金属部分、金属护套、避雷器以及一切水、气管道等均应与防雷接地装置作金属性连接。 接地施工方案1 1. 在所选位置向下挖1.6m深的坑； 2. 坑内打入2.2m长,下端尖形的紫铜接地极； 3. 相邻接地体(一根)间距5m,建筑物间距1.5m；

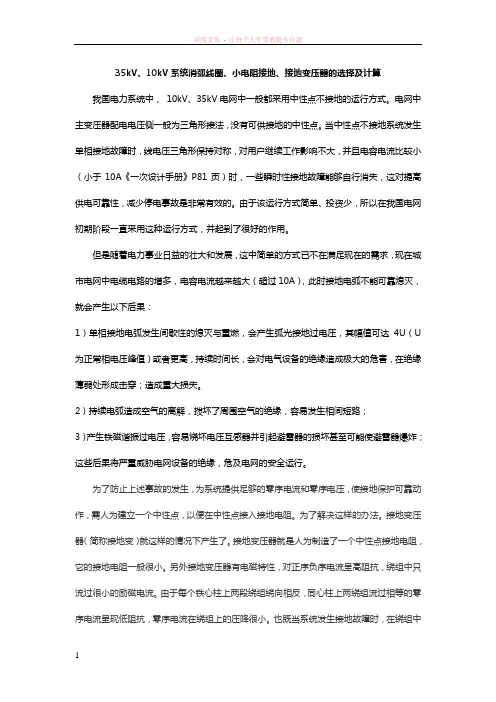

35kV、10kV系统消弧线圈、小电阻接地、接地变压器的 选择及计算 我国电力系统中， 10kV、35kV电网中一般都采用中性点不接地的运行方式。电网中主变压器配电电压侧一般为三角形接法，没有可供接地的中性点。当中性点不接地系统发生单相接地故障时，线电压三角形保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A《一次设计手册》P81页）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。由于该运行方式简单、投资少，所以在我国电网初期阶段一直采用这种运行方式，并起到了很好的作用。 但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果： 1）单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U 为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。 2）持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路； 3）产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。 为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。为了解决这样的办法。接地变压器（简称接地变）就这样的情况下产生了。接地变压器就是人为制造了一个中性点接地电阻，它的接地电阻一般很小。另外接地变压器有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。该绕组对正序和负序电流呈现高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。接地变压器的工作状态，由于很多接地变压器只提供中性点接地小电阻，而不需带负载。所以很多接地变压器就是属于无二次的。接地变压器在电网正常运行时，接地变压器相当于空载状态。但是，当电网发生故障时，只在短时间内通过故障电流，中性点经小电阻接地电网发生单相接地故障时，高灵敏度的零序保护判断并短时切除故障线路，接地变
10kV小电阻接地系统运行方式评价 摘要：在对变电站在低压侧接地运行方式分析的基础之上，文章对10kV小电阻接地相关问题进行了研究和探讨，阐述了小电阻接地方式的优点及合理性，并对其进行了评价。 关键词：变电站；小电阻；接地系统；优点 1.引言 近年来，随着城市经济的迅速发展，一些大城市新发展的10 kV 配电网主要采用地下电缆，使对地电容电流大大增加。如果采用消弧线圈接地，则需要较大的补偿容量，而且要配置多台。10kV配电网线路在运行中操作较多，消弧线圈的分接头及时调整有困难，容易出现谐振过电压现象。因此我国许多大城市10 kV配电网采用了中性点经小电阻接地方式来解决这一问题。10 kV中性点小电阻接地方式在我国投入运行时间不长，本文就小电阻接地系统实际运行情况进行了分析，实践证明此种接地方式的选择是合理的，下面就相关问题进行阐述和分析，并给予评价。 2.小电阻接地方式的分析 一般对于郊区变电站10kV侧带出线的变电站采用的是消弧线圈接地方式，对于核心城区变电站采用的是小电阻的接地方式，小电阻接地方式在某些方面弥补了消弧线圈运行方式带来的不足。 2.1消弧线圈接地方式缺点
近年来，随着我国城市电网的发展，城市居民的增多，10kV出线中电缆所占的比重越来越大，中性点经消弧线圈接地运行方式的缺点日渐暴露，主要原因为： （1）消弧线圈各分接头的标称电流和实际电流误差较大，有些甚至可达15%，运行中就发生过由于实际电流值与铭牌数据差别而导致谐振的现象。 （2）计算电容电流和实际电容电流误差较大，对于电缆和架空线混合的出线，单位长度的电容电流也不尽相同，消弧线圈补偿的正确性难以保证。 （3）出线电缆的单相接地故障多为永久性故障。由于中性点经消弧线圈接地的系统为小电流接地系统，发生单相接地永久性故障后，在接地故障点的检出过程中，这对城市中人口密集的现状而言，事故的后果会非常严重。 （4）中性点经消弧线圈接地系统仅能降低弧光接地过电压发生的概率，并不能降低弧光接地过电压的幅值，将使系统设备长时间承受过电压作用，对设备绝缘造成威胁。 综合以上分析，就要考虑小电阻的接地方式。 2.2小电阻接地方式 2.2.1应用介绍 近些年随着配电网的高速发展，电缆线路的比重越来越大，使线路电容电流的数值大幅度增加。据最近对部分变电站电容电流的测量，某些变电站（全站总的接地电容电流已达420A，而且有些变电
通信、计算机、监测监控网络机房 设置防雷接地技术规范指导意见 第一部分：总则 第一条：本技术指导意见适用于集团公司所有通信、计算机、监测监控设备及机房。 第二条：通信、计算机、监测监控设备和机房的接地及防雷应做到确保人身和通信设备的安全以及通信设备的正常工作。 第二部分：机房及设备防雷接地的技术标准和条例 第三条：机房及设备防雷接地应执行下列技术标准和条例：YDJ26-89《通信局（站）接地设计暂行技术规范》（综合楼部分）; YD 2011-93《微波站防雷与接地设计规范》； YD 5068-98《移动通信基站防雷与接地设计规范》； YD 5078-98《通信工程电源系统防雷技术规定》； YD 过 5098-2001《通信局（站）雷电过电压保护设计规范》； GA371-2001《计算机信息系统实体安全技术要求》； GB2887－2000《电子计算机场地通用规范》； GB50174-93《电子计算机房设计规范》； GBJ57-83《建筑防雷设计规范》； YD5003-94《电信专用房屋设计规范》； 《煤矿安全规程》;
《通讯机房静电防护通则》; 以上标准是为了解决综合通信大楼、交换局、数据局、模块局、接入网站、IP 网站、移动通信基站、卫星地球站、微波站、监测监控机房及设备等因雷电感应通过电源线、信号线、网络数据线、天馈线、遥控系统、监控系统引入的雷害，确保通信设备的安全和正常运行而编制的。 第四条：所有通信、计算机、监测监控网络机房安装的防雷产品应 当符合国务院气象主管机构规定的使用要求；所有通信、计算机、监测监控场（站）、机房所建防雷设施应符合相关技术标准、规范。 第五条：从事通信、计算机、监测监控网络机房防雷工程的企业，应当持有国务院气象主管机构颁发的《防雷工程专业设计资质证》和《防雷工程专业施工资质证》；工程设计、施工人员应当持有气象主管机构颁发的《防雷工程专业设计资格证》和《防雷工程专业施工资格证》。工程完工后，应将设计施工单位及个人的资质资格证复印件及竣工验收资料等存档备查。 第六条：通信、计算机、监测监控网络机房防雷工程实行设计审核和竣工验收制度。防雷工程的设计、施工单位，必须将防雷工程设计方案报送当地气象主管机构审核，经审核合格后，方可交付施工。工程竣工后，须经法定防雷检测机构检测合格并报当地气象主管机构验证备案后，方可投入使用。 第三部分：机房及设备防雷接地的安全技术要求 第七条：
摘要：提出了10 kV小电阻接地系统的系统模型和节点电压方程，根据该模型分析了该系统线路对地电容参数不对称所引起的流过接地变压器中性点的零序电流的变化规律。分析了高压侧出现单相接地故障对低压侧的影响情况，分析了变电所接地网接地不良所产生的接地变压器中性点零序电压升高的情况，并通过仿真算例证实了参数不对称和接地不良可能导致接地变压器零序电流保护误动的结论。 关键词：小电阻接地；接地网；参数不对称；零序电流保护；节点电位法 1引言 近年来，随着城市建设和供电业务的迅速发展，一些大城市新发展的10 kV配电网主要采用地下电缆，使对地电容电流大大增加。如果采用消弧线圈接地，则需要较大的补偿容量，而且要配置多台。10kV配电网线路在运行中操作较多，消弧线圈的分接头及时调整有困难，容易出现谐振过电压现象。因此我国许多大城市10 kV配电网采用了中性点经小电阻接地方式来解决这一问题。10 kV中性点小电阻接地方式在我国投入运行时间不长，许多问题尚未进行深入研究。本文就小电阻接地系统运行中可能出现的电缆对地电容参数不对称及变电所接地网不良所带来的问题进行了研究。 210 kV小电阻接地系统线路参数不对称产生的问题 2．1系统模型
目前，由于10 kV中性点小电阻接地系统主变压器10 kV侧一般采用三角形接线，中性点须采用一台接地变压器来实现，故建立10 kV小电阻接地系统电网模型如图1所示。 其中，出线对地等效三相电容阻抗值，型接地变压器三相等值阻抗；为系统等值三相电势源，Z ab、Z bc、Z ca分别为其三相 电源等效内阻，R为接地电阻。 2．2节点电压方程 对以上建立的10kV小电阻接地系统的网络模型，采用节点电位法进行分析，选择节点 5作为参考节点，节点方程为：
接地电阻的要求（常用标准的规定） 接地电阻的要求（常用标准的规定） 建筑物接地电阻的要求 依据GB 50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地， 其冲击接地电阻不宜大于30Ω。 电源系统接地电阻的要求 依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求 小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。第12.7.3条：危险区域应采取相应的防静电措施。凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。第12.7.4条：低压配电线路的接地应采用TN-S或TN-C-S系统，引入建筑物的电源线路，中性点应重复接地， 接地电阻不应大于10Ω。 石化接地电阻的要求 依据GB50074-2002《石油库设计规范》第14章：电气装置；第14.2.2条：钢油罐接地点沿油罐周长的间距，不宜大于30m，接地电阻不宜大于10Ω。第14.2.3条：覆土油罐的罐体及罐宝的金属构件以及呼吸阀、量油孔等金属附件，应做电气连接并接地，接地电阻不宜大于10Ω。第14.2.10条：进出洞内的金属管道接地电阻不宜大于20Ω。电力和信息线路应采用铠装电缆埋地引入洞内。接地电阻不宜大于20Ω。电缆与架空线路的连接处，应装设过电压保护器。过电压保护器、电缆外皮和瓷瓶铁脚，应做电气连接并接地，接地电阻不宜大于10Ω。第14.2.13条：进入油品装卸区的输油（油气）管道在进入点应接地，接地电阻不应大于20Ω。第14.2.16条：避雷针（网、带）的接地电阻，不宜大于10Ω。第14.3.5条：每组绝缘轨缝的电气化铁路侧，应设一组向电气化铁路所在方向延伸的接地装
