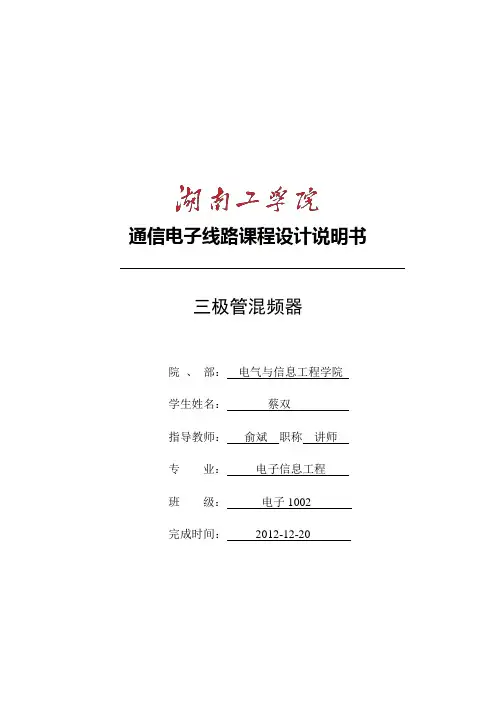

通信电子线路课程设计说明书
三极管混频器
院、部：电气与信息工程学院
学生姓名：蔡双
指导教师：俞斌职称讲师
专业：电子信息工程
班级：电子1002
完成时间：2012-12-20
摘要
随着社会的发展，现代化通讯在我们的生活中显得越来越重要。混频器在通信工程和无线电技术中，得到非常广泛的应用，混频器是高频集成电路接收系统中必不可少的部件。要传输的基带信号都要经过频率的转换变成高频已调信号，才能在空中无线传输，在接收端将接收的已调信号要进行解调得到有用信号，然而在解调过程中，接收的已调高频信号也要经过频率的转换，变成相应的中频信号，这就要用到混频器。其原理是运用一个相乘器件将本地振荡信号与调制信号相乘，经过选频回路选出差频项（中频），在超外差式接收机中，混频器应用十分广泛，如：AM广播接收机将已调振幅信号535K～1605KHZ要变成465KHZ的中频信号；还有移动通信中的一次混频、二次混频等。由此可见，混频电路是应用电子技术和无线电专业必须掌握的关键电路。
关键词混频器；中频信号；选频回路
ABSTRACT
With the development of society, the modernization of communication in our life becomes more and more important. Mixer in communication engineering and radio technology, widely used, the mixer is high frequency integrated circuit receiving system essential components. To transmit baseband signal to go through frequency conversion into a high frequency modulated signal, can in the air, wireless transmission, at the receiving end receives the modulated signal to demodulate the received useful signal, however in the demodulation process, receives the modulated high frequency signal to go through frequency conversion, into the corresponding intermediate frequency signal, this will be used mixer. Its principle is to use a multiplication device will be local oscillation signal and modulated signal by frequency selective circuit multiplication, choose the difference frequency term (MF ), in a superheterodyne receiver, mixer, a wide range of applications, such as: AM radio receiver will be modulated amplitude signal 535K ~ 1605KHZ to become 465KHZ intermediate frequency signal; and mobile communication a mixer, a two mixer etc.. Therefore, the mixer circuit is the application of electronic technology and radio professional must grasp the key circuit.
Key words mixer；intermediate frequency signal；frequency selective circuit
目录
1 三极管混频器的设计内容及要求 (1)
1.1设计内容 ................................... 错误！未定义书签。
1.2设计要求 ................................... 错误！未定义书签。
1.3设计原理说明 ............................... 错误！未定义书签。
2 设计方案论证 (2)
2.2混频电路部分 (2)
2.2.1 方案一 (2)
2.2.2 方案二 (2)
2.2.3 方案三 (3)
2.3本地振荡电路部分 (3)
2.3.1 方案一 (4)
2.3.2 方案二 (4)
2.4选频回路部分 (5)
3 设计电路及原理与仿真 (6)
3.1本地振荡电路 (6)
3.1.1 振荡起振的条件 (6)
3.1.2 参数选择及性能分析 (6)
3.1.3 电路仿真及调试 (8)
3.2混频电路 (9)
3.2.1 混频原理 (9)
3.2.2 参数选择及性能分析 (11)
3.2.3 电路仿真及调试 (13)
4 电路板的调试与误差分析 (16)
4.1电路板的制作与调试 (16)
4.2误差分析 (17)
4.3设计体会 (17)
参考文献 (18)
致谢 (20)
附录 (21)
1 三极管混频器的设计内容及要求
1.1 设计内容
在本次通信电子线路课程设计中我采用了Multisim 仿真软件对三极管混频器进行设计及绘制，并模拟仿真，在仿真的基础上再做了实物。从理论上对电路进行了分析。选择合适的元器件，设计出满足要求的三极管混频器。
1.2 设计要求
设计一个三极管混频器。要求中心频率为10MHz, 本振频率为16.455MHz 。
1.3 设计原理说明
混频电路的类型较多，常用的有模拟相乘混频器、二极管平衡混频器、环型混频器、三极管混频器等。由于本设计课题为三极管混频，所以其它电路不与考虑，其三极管混频器组成框图如图1.1所示
图 1.1 三极管混频器组成框图
混频电路主要有三大部分组成：本地振荡器、晶体管混频电路和选频回路，各个部分独立工作。本地振荡器产生稳定的振荡信号（设其频率为0f ）通过晶体管混频电路和输入的高频调幅波信号（设其频率为S f ），由于晶体管的非线性特性，两个信号混合后会产生0f +S f 、0f -S f 频率的信号，然后通过中频选频回路，取出0f -S f 频率的信号，调节好0f 、S f 的大小使其差为中频频率，即所需要的中频信号6.455MHZ 。
2 设计方案论证
在接收机中的混频器电路的主要功能是使信号接收到的高频信号由一个频率变换成另外一个较低的频率，实际上是一种频谱线性搬移电路。它能将高频载波信号或已调波信号进行频率的搬移，将其变换为某一特定固定频率的信号。而变换后的信号，它的频谱内部结构和调制类型保持不变，改变的仅仅是信号的载波频率。
2.1 混频电路部分
用晶体三极管电路实现相乘的电路有多种形式，一般按照晶体管组态和本地振荡电压注入点的不同可分成四种方案的基本电路。
2.1.1 方案一
此方案输入信号和本地振荡信号都从基极注入，其等效电路如图2.1所示，此电路对信号电压来说是共射电路，它具有输入阻抗较大，变频增益大，因此用做混频时，本地振荡电路负载较轻，容易起振，需要的本振注入功率也较小。但因为信号电路与振荡电路相互影响较大（直接耦合），可能产生牵引现象。当ωs与ω0的相对频差不大时，牵引现象比较严重，不宜采用此种电路。
图2.1 方案一等效电路
2.1.2 方案二
此方案电路对于信号电压都是共基电路，其等效电路如图2.2(a)(b)所示，它在较低的频率工作时，变频增益低，输入阻抗也较低，因此在频率较低时一般
都不采用。但在较高的频率工作时(几十MHz)，因为共基电路的截止频率fα比共发电路的fβ要大很多，所以变频增益较大。因此，在较高频率工作时采用这两种电路。由于本设计要求的频率较低，所以不宜采用此方案。
(a) (b)
图2.2 方案二等效电路
2.1.2 方案三
此方案电路的输入信号与本振电压分别从基极输入和发射极注入，其等效电路如图2.3所示，此电路相互干扰产生牵引现象的可能性小。同时，对于本振电压来说是共基电路，其输入阻抗较小，是本振电路负载较重，虽不易起振但也不易过激，因此振荡波形好，失真小。但是需要较大的本振注入功率，不过通常所需的功率也只有几十毫瓦，本振电路完全可也供给。比较这三种方案，方案三的可行性最好，所以选择此方案。
图2.3 方案三等效电路
2.2 本地振荡电路部分
本地振荡器是本设计电路的重要部分，同时也是超外差式接收机的主要部分。其主要作用是将直流信号变为高频正弦信号，产生所需的频率方法多种多样，有LC晶体管振荡器、RC正弦波振荡器、负阻正弦波振荡器等方法，为了电路简单又达到设计要求，本设计采用以LC谐振回路作为选频网络的反馈振荡器，它可以用来产生几十千赫兹到几百兆赫兹的正弦波信号。LC振荡器按反馈网络结
构不同，可分为互感耦合和三点式两大类。
2.2.1 方案一
此方案为互感耦合式振荡器，其原理电路如图2.4所示，此电路为了合理调
节耦合系数M的大小，可通过设计合适的耦合线圈匝数，以满足振幅起振的条件。
但因高次谐波的感抗大，故取自变压器次极的反馈电压中高次谐波振幅较大，所
以导致输出震荡信号中高次谐波分量较大，波形不理想。所以不宜采用此方案。
图2.4 互感耦合式振荡器原理电路
2.2.2 方案二
此方案采用西勒振荡器，其原理电路如图2.5所示，图中R b1、R b2、R e组成
分压式偏置电路； C b为基极旁路电容，使基极交流接地； L和C1、C2、C3、C4组成振荡回路，作为晶体管放大器的负载阻抗。电容C1相当于X ce，C2相当于X be，
而电感和小电容C3及可变电容C4相当于X bc，故它符合三点式振荡器的组成原则。
用来提高振荡频率的稳定度，它属于电容三点式振荡器的一种改进型,小电容C
3
可变电容C
是保持振荡幅度的稳定。此电路结构简单，产生频率稳定而且波形4
失真小，满足设计要求，所以本地振荡电路部分选择此方案
图2.5 西勒振荡器原理电路
2.3 选频回路部分
所谓选频就是指从众多信号中选择出有用的信号、滤除无用的干扰信号，主要有并联谐振选频回路，其电路如图2.6所示，还有耦合谐振回路选频，这种电路比单调谐电路具有更好的选择性，具有更好的阻抗匹配功能，但是要求两个谐振回路的调谐频率相等，实现起来难度要高一些，而并联谐振选频回路电路结构简单，而且混频输出的信号频率为输入信号的差频项以及和频项，对于选频回路不要求太高的选择性，综合考虑所以选频回路部分的电路选择并联谐振选频回路电路。
图2.6选频回路电路
3 设计电路及原理与仿真
3.1 本地振荡电路
本地振荡器是本设计电路的重要部分，同时也是超外差式接收机的主要部分。其主要作用是将直流信号变为高频正弦信号。
3.1.1 振荡起振条件
正弦波振荡器按组成原理可分为反馈式振荡器与负阻式振荡器两大类。反馈式振荡器是在放大器电路中加入正反馈，当正反馈足够大时，放大器产生振荡，变成振荡器。所谓振荡器是用于产生一定频率和幅度的信号，它不需要外加输入信号的控制，就能自动地将直流电能转换为所需要的交流能量输出。负阻式振荡器则是将一个呈现负阻性的有源器件直接与谐振电路相接，产生振荡。本设计中用的是反馈式振荡器，图3.1所示即为LC 三点式反馈式振荡器的原理图。三点式振荡器的构成法则是：1X 与2X 的电抗性质必须相同，3X 与1X 、2X 的电抗性质必须相异。
图3.1 LC 三点式反馈式振荡器的原理图
3.1.2 电路及电路参数选择
如图3.2示，此次设计的本振电路采用的是西勒振荡器，它是改进型电容三点式振荡器，其主要特点是在回路电感L 两端并联了可变电容C4,而C3为固定值电容器，且满足C1、C2远大于C3，C1、C2远大于C4，回路总等效电容为
434)312111(1C C C C C C C +≈+++=……………………3.1
振荡频率为
()4321
21
C C L LC f +≈≈ππ…………………………………………3.2
图3.2 本振电路（西勒振荡器）
图3.3 交流等效电路
据西勒振荡电路的特点，C3的大小对电路性能有很大影响。因为频率是靠调节C4来改变的，所以C3不能过大，否则振荡频率主要由C3和L 决定，因为将限制频率调节的范围。此外，C3过大也不利于消除晶体管极间电容的影响。
同时C3也不能过小，因为接入C3后，使晶体管输出端与回路耦合减弱，晶体管的等效负载减小，放大器的放大倍数下降，振荡器输出幅度减小。所以C3越小，放大倍数越小，C3过小，振荡器不满足振幅起振条件而停振。
在西勒振荡器中，L 和C1~C4的值可用式（3.1）计算出，不过若L 与C 的比值太小的话，在低频下难以振荡。有大致的标准，即振荡频率为1MHZ 时，L 在10uH 以上；10MHZ 时L>1uH 。另需注意C1、C2的大小，若C2/C1太小，波形就会受限制，同事也会增加输出波形中的高次谐波。反之，若太大，不能够完全补偿振荡电路的损耗而停振。
又由于本电路要产生16.455MHZ 的信号，所以f0=16.455MHZ 即CL f π21
= =16..455MHZ
综上所述，可以取值C1=100PF,C2=100PF,C3=22PF,C4=14PF,L2=3.3uH.
其它主要器件的参数如下，C 5=300pF 为基极耦合电容，3100R =Ω用来限制射极电流，R1=20K,R2=2K 为基极偏置电阻，用来给三极管确定一个合适的静态工作点，L1为高频扼流圈。
3.1.3 电路仿真及调试
图3.4 本振信号波形
图3.5 本振信号频率
由仿真效果挺稳定，验证了西勒振荡器稳定性好波段范围内输出电压幅度比较平稳的特点。此前我也用了克拉泼振荡器做本振，发现效果没西勒稳定。
3.2 混频电路
三极管混频器的特点是电路简单，有较高的变频增益，其工作原理电路如图
3.6所示。
3.2.1 混频原理
图3.6 晶体管混频电路原理图
三极管混频电路的形式与小信号谐振放大器相似，其差别有两点：输入、输出回路调谐在不同频率上；增加了本振电压的注入电路。图中，直流偏置V BB 、本振电压0v 和信号电压s v 都加在晶体管的基极和发射机之间，一般情况下,m 0ν>>sm ν,也就是本振电压是大信号，而输入信号电压为小信号。根据线性时变电路分析法可知，在一个大信号0v 和一个小信号s v 同时作用于非线性器件时，晶体管可看作是小信号工作点随大信号变化而变化的线性参变元件，当高频信号
通过线性参变元件时，便产生各种频率分量，达到混频的目的。
设U s (t)为输入信号，U o (t)为本振信号。U i (t)输出信号。
分析：当st sm s cos U (t)U ?=
则(t)(t)U U (t)U O s i == Ot Om st sm cos U cos U ??= Ot st cos cos U ??
其中：Om sm U U U =
对上式进行三角函数的变换则有
()t O st 1i cos cos U t U ??==)t]-(c s)t [cos( U 2
1s O O ????os ++ 由此可知，经滤波后，输入信号、本振信号及输出信号都为正弦波信号。
从频谱的观点来看，混频的作用就是将已调波的频谱不失真地从高频搬移到中频上来。混频电路是一种典型的频谱搬移电路，可以用相乘器和带通滤波器实现。混频电路的基本组成如下：
图3.7 混频电路基本组成
输入信号为调幅波)cos()]([)(c a cm s t t u k U t u ωΩ+=，本振信号为t U t u L Lm L cos )(ω=，则相乘器输出信号为)cos()cos()]([)(L Lm c a cm o t U t t u k U t u ωω?+=Ω
=0.5Lm U ]
)cos())][cos(([L c L c a cm t t t u k U ωωωω-+++Ω则中频输出信号为)(t u o =0.5Lm U )cos()]([L c a cm ωω-+Ωt u k U
以下是调幅波频率形图和混频前后的频谱原理图：
图3.8 混频器频谱原理图 调幅波的混频示意图中，混频器上加了两个信号Vs （输入信号）和波Vl(本振信号)，经过变频后，输出中频调波Vi 。输出的中频调幅波与输入的高频调幅波调幅规律完全相同，即载没振幅的包络形状完全相同，唯一差别就是频率不同， 所以混频器实现的是频谱的线性搬移。如图3.9所示：
图3.9 混频器的频谱搬移图
另外在实际应用中混频器是存在各种非线性干扰的，如果没有采取有效地措施来抑制干扰，它会给从电路带来大量谐波信号使整个电路无法工作，因此应注意以下几个问题：
（1）选择合适的中频。当输出频率确定后，在一个频段内的干扰点就确定了，合理的选择中频频率，可大大减少组合频率干扰的点数，并将阶数较低的干扰排除掉。
（2）提高混频电路中选频网络的选择性。减少进入混频电路的外来干扰。
（3）采用合理的电路形式。如平衡电路、环形电路、乘法器等，可以大大减少无用组合频率分量的数目。
3.2.2 设计电路及电路参数选择
此次设计采用的是电路的输入信号（用10MHZ的信号源代替）与本振电压分别从基极输入和发射极注入。如图3.10为晶体管混频器的设计电路，该电路主
要由Q2 和6.455MHz 选频回路（图3.11）组成。
图3.10 晶体三极管混频电路
图3.11 选频电路
在高频放大器或振荡器中,由于某种原因,会产生不需要的振荡信号,这种振荡称为寄生振荡。介绍小信号放大器稳定性时所说的自激,即属于寄生振荡，为了电源去耦，消除由公共电源引起的多级寄生振荡，在设计电路时加入了C10、C2、L5。而在信号源连接处加一电容是为了滤波用，如C3、C7、C4。R1、R3、R4用来确定静态工作点，通过改变电阻R4的值来改变混频器晶体工作点，使其工作在合适的非线性区域，同时也可以用来调节混频增益。 而选频电路的取值：CL f π21
= =6.455MHZ
倒推可得：CL=607.921810-?H F ?
从而通过对结合仿真效果，可取L=2.7uH,C=221pF 。
3.2.3 电路仿真及调试
在实验中，通过改变R1的阻值可改变静态工作点，合适的静态工作点可使输出波形稳定，不失真，下面为R1在不同的阻值下的波形：
图3.12R1=4.5KΩ时输出的波形
图3.13 R1=4.5KΩ时的输出频率
从仿真结果看稍有失真，猜测可能是静态工作点调制不是很理想此时的R1=4.5 KΩ，所以通过对滑动变阻器R1的调试，应该可以取到最大不失真信号。
图3.14 R1=5.7 KΩ时的输出波
图3.15 R1=5.7 KΩ时的频率
图3.16 R1=9 KΩ时的输出波形
图3.17 R1=9KΩ时的频率
从仿真结果来看，即当R1=5.7 KΩ时，波形如上图3.14所示，明显的失真更小，而当R1=9KΩ时，波形如图3.16示，波形又开始失真，所以，当R1=5.7 KΩ时，
工作状态最好。
