完美 WORD 格式

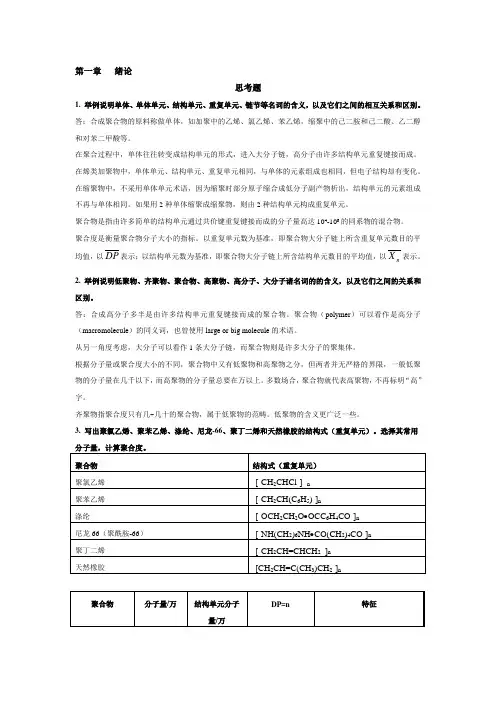

第一章
绪论
思考题
1. 举例说明单体、 单体单元、 结构单元、 重复单元、 链节等名词的含义， 以及它们之间的相互关系和区别。答：合成聚合物的原料称做单体，如加聚中的乙烯、氯乙烯、苯乙烯，缩聚中的己二胺和己二酸、乙二醇
和对苯二甲酸等。
在聚合过程中，单体往往转变成结构单元的形式，进入大分子链，高分子由许多结构单元重复键接而成。在烯类加聚物中，单体单元、结构单元、重复单元相同，与单体的元素组成也相同，但电子结构却有变化。在缩聚物中，不采用单体单元术语，因为缩聚时部分原子缩合成低分子副产物析出，结构单元的元素组成
不再与单体相同。如果用
2 种单体缩聚成缩聚物，则由 2 种结构单元构成重复单元。
聚合物是指由许多简单的结构单元通过共价键重复键接而成的分子量高达
104-10 6 的同系物的混合物。
聚合度是衡量聚合物分子大小的指标。以重复单元数为基准，即聚合物大分子链上所含重复单元数目的平 均值，以 DP 表示；以结构单元数为基准，
即聚合物大分子链上所含结构单元数目的平均值，
以 X n 表示。
2. 举例说明低聚物、齐聚物、聚合物、高聚物、高分子、大分子诸名词的的含义，以及它们之间的关系和区别。
答：合成高分子多半是由许多结构单元重复键接而成的聚合物。聚合物（
polymer ）可以看作是高分子
（macromolecule ）的同义词，也曾使用
large or big molecule 的术语。
从另一角度考虑，大分子可以看作
1 条大分子链，而聚合物则是许多大分子的聚集体。
根据分子量或聚合度大小的不同，聚合物中又有低聚物和高聚物之分，但两者并无严格的界限，一般低聚
物的分子量在几千以下， 而高聚物的分子量总要在万以上。 多数场合， 聚合物就代表高聚物， 不再标明“高”字。
齐聚物指聚合度只有几 ~几十的聚合物，属于低聚物的范畴。低聚物的含义更广泛一些。
3. 写出聚氯乙烯、聚苯乙烯、涤纶、尼龙 -66 、聚丁二烯和天然橡胶的结构式（重复单元）。选择其常用分子量，计算聚合度。
聚合物 结构式（重复单元）
聚氯乙烯 -[-CH 2CHCl-]- n 聚苯乙烯
-[-CH 2CH(CH )-]
n
6 5
涤纶
-[-OCH 2CH 2O OCC 6H 4CO-] n
尼龙 66（聚酰胺 -66 ）
-[-NH(CH ) NH CO(CH) CO-]
n
2 6
2 4 聚丁二烯
-[-CH 2CH=CHCH-]
n
2
天然橡胶
-[CH CH=C(CH)CH -]
n
2
3
2
聚合物 分子量 / 万 结构单元分子
DP=n 特征
量 / 万
塑料800~2400足够的聚合度，才能达到一定聚氯乙烯5~1562.5960~2900强度，弱极性要求较高聚合度。
聚苯乙烯10~30104(962~2885)
纤维极性，低聚合度就有足够的强涤纶 1.8~2.360+132=19294~120度
聚酰胺 -66 1.2~1.8114+112=22653~80
橡胶非极性，高分子量才赋予高弹顺- 聚丁二烯25~30544600~5600性和强度
(4630-5556)
天然橡胶20~40682900~5900
(2941-5882)
4.举例说明和区别：缩聚、聚加成和逐步聚合，加聚、开环聚合和连锁聚合。
答：按单体 - 聚合物组成结构变化，可将聚合反应分成缩聚、加聚、开环聚合三大类；而按机理，可分成逐
步聚合和连锁聚合两类。
1）缩聚、聚加成和逐步聚合
缩聚是官能团单体间多次缩合反应的结果，除了缩聚物为主产物外，还有低分子副产物产生，缩聚物和单
体的元素组成并不相同。
逐步聚合是无活性中心，单体中不同官能团之间相互反应而逐步增长，每步反应的速率和活化能大致相同。大部分缩聚属于逐步聚合机理，但两者不是同义词。
聚加成反应是含活泼氢功能基的亲核化合物与含亲电不饱和功能基的亲电化合物之间的聚合。属于非缩聚
的逐步聚合。
2）加聚、开环聚合和连锁聚合
加聚是烯类单体加成聚合的结果，无副产物产生，加聚物与单体的元素组成相同。
连锁聚合由链转移、增长、终止等基元反应组成，其活化能和速率常数各不相同。
多数烯类单体的加聚反应属于连锁聚合机理。
环状单体- 键断裂后而聚合成线形聚合物的反应称作开环聚合。近年来，开环聚合有了较大的发展，可另
列一类，与缩聚和加聚并列。开环聚合物与单体组成相同，无副产物产生，类似加聚；多数开环聚合物属
于杂链聚合物，类似缩聚物。
5.写出下列单体的聚合反应式，以及单体、聚合物的名称。
a. CH2=CHF
b. CH =C(CH )
c. HO(CH 2)5COOH
d. CH2 -CH2
2 3 2||
e. NH2(CH 2)6NH + HOOC(CH 2 )4COOH CH2 -O 答：
序号单体聚合物
a
2-[-CH 2
-CHF-
]-
n 聚氟乙烯CH=CHF氟乙烯
b 2 3 2
异丁烯 -[- CH 2-C(CH 3) 2 -
]- n
聚异丁烯
CH=C(CH)
c HO(CH 2) 5COOH -羟基己酸 -[-
O(CH 2) 5CO-
n
聚己内酯
]-
d
CH 2CH 2CH 2O 丁氧环
-[-
CHCHCHO-]- n
2
2
2
└—- —— ──┘
聚氧三亚甲基
e NH 2(CH 2 ) 6NH 己二胺 + -[-NH(CH 2 ) 6NHCO(CH 2) 4CO-]- n 聚己二酰己二
HOOC(CH) COOH 己二
酸
胺（聚酰胺 -66 ，尼龙 66）
2
4
6. 按分子式写出聚合物和单体名称以及聚合反应式。 属于加聚、 缩聚还是开环聚合， 连锁聚合还是逐步聚
合？
a. —
—
b.
—
—
[CH 2=C(CH 3)2] n
[NH(CH 2 )6NHCO(CH 2) 4CO] n
c. —
—
—
答： [NH(CH 2)5CO]—n
d. [CH 2 C(CH 3 )=CHCH 2]n
序号
单体
聚合物
加聚、缩聚或开环 连锁、逐步聚合
聚合
a CH=C(CH) 2
异丁烯
聚异丁烯
加聚
连锁
2
3
b
NH(CH ) NH 己二胺、
聚已二酰己二胺，
缩聚
逐步
2
2
6
2
HOOC(CH) COOH 己二
酸
尼龙 66
2 4
c
NH(CH) CO 己内酰胺
尼龙 6
开环
逐步（水或酸作催
2
5
└————┘
化剂）或连锁（碱
作催化剂） d
CH=C(CH)-CH=CH
聚异戊二烯
加聚
连锁
2
3
2
异戊二烯
7. 写出下列聚合物的单体分子式和常用的聚合反应式：
聚丙烯腈、 天然橡胶、 丁苯橡胶、 聚甲醛、聚苯醚、
聚四氟乙烯、聚二甲基硅氧烷。
答：聚丙烯腈：丙烯腈
CH 2=CHCN →
天然橡胶：异戊二烯
CH 2=C(CH 3)-CH=CH 2→
丁苯橡胶：丁二烯 +苯乙烯 CH=CH-CH=CH+CH=CH-CH →
2
2
2
6
5
聚甲醛：甲醛 CHO
2
CH 3
CH 3
OH
+O
2
O n
聚苯醚： 2， 6 二甲基苯酚
CH 3
CH 3
聚四氟乙烯：四氟乙烯 CF =CF →
2
2
2
CH 3
H 2O CH 3
Cl-Si-Cl
O-Si
n
-HCl
CH 3
聚二甲基硅氧烷：二甲基硅氧烷
CH 3
答：线形和支链大分子依靠分子间力聚集成聚合物，聚合物受热时，克服了分子间力，塑化或熔融；冷却后，
又凝聚成固态聚合物。受热塑化和冷却固化可以反复可逆进行，这种热行为特称做热塑性。但大分子间力过
大（强氢键）的线形聚合物，如纤维素，在热分解温度以下，不能塑化，也就不具备热塑性。
带有潜在官能团的线形或支链大分子受热后，在塑化的同时，交联成体形聚合物，冷却后固化。以后受热
不能再塑化变形，这一热行为特称做热固性。但已经交联的聚合物不能在称做热固性。聚氯乙烯，生橡胶，
硝化纤维：线形，热塑性
纤维素：线形，不能塑化，热分解
酚醛塑料模制品，硬橡皮：交联，已经固化，不再塑化
9.举例说明橡胶、纤维、塑料的结构 - 性能特征和主要差别。
答：现举纤维、橡胶、塑料几例及其聚合度、热转变温度、分子特性、聚集态、机械性能等主要特征列于
下表。
聚合物聚合度Tg/ ℃Tm/℃分子特性聚集态机械性能
纤涤纶90~12069258极性晶态高强高模量
维尼龙 -6650~8050265强极性晶态高强高模量
橡顺丁橡胶~5000-108-非极性高弹态低强高弹性
胶硅橡胶5000~1 万-123-40非极性高弹态低强高弹性
塑聚乙烯1500~1 万-125130非极性晶态中强低模量
料聚氯乙烯600~160081-极性玻璃态中强中模量
纤维需要有较高的拉伸强度和高模量，并希望有较高的热转变温度，因此多选用带有极性基团（尤其是能
够形成氢键）而结构简单的高分子，使聚集成晶态，有足够高的熔点，便于烫熨。强极性或氢键可以造成
较大的分子间力，因此，较低的聚合度或分子量就足以产生较大的强度和模量。
橡胶的性能要求是高弹性，多选用非极性高分子，分子链柔顺，呈非晶型高弹态，特征是分子量或聚合度
很高，玻璃化温度很低。
塑料性能要求介于纤维和橡胶之间，种类繁多，从接近纤维的硬塑料（如聚氯乙烯，也可拉成纤维）到接
近橡胶的软塑料（如聚乙烯，玻璃化温度极低，类似橡胶）都有。低密度聚乙烯结构简单，结晶度高，才
有较高的熔点（ 130 ℃）；较高的聚合度或分子量才能保证聚乙烯的强度。等规聚丙烯结晶度高，熔点高
（175℃），强度也高，已经进入工程塑料的范围。聚氯乙烯含有极性的氯原子，强度中等；但属于非晶型
的玻璃态，玻璃化温度较低。使用范围受到限制。
10.什么叫玻璃化温度？橡胶和塑料的玻璃化温度有何区别？聚合物的熔点有什么特征？
答：玻璃化温度及熔点是最重要的热转变温度。
玻璃化温度是聚合物从玻璃态到高弹态的热转变温度。受外力作用，玻璃态时的形变较小，而高弹态时的
形变较大，其转折点就是玻璃化温度，可用膨胀计或热机械曲线仪进行测定。玻璃化温度是非晶态塑料（如
聚氯乙烯、聚苯乙烯等）的使用上限温度，是橡胶（如顺丁橡胶、天然橡胶等）的使用下限温度。引入极
性基团、位阻较大的芳杂环和交联是提高玻璃化温度的三大途径。
熔点是晶态转变成熔体的热转变温度。高分子结构复杂，一般聚合物很难结晶完全，因此往往有一熔融范围。
熔点是晶态聚合物的使用上限温度。规整的微结构、适当极性基团的引入都有利于结晶，如低密度聚
乙烯、等规聚丙烯、聚四氟乙烯、聚酰胺-66 等。
在聚合物合成阶段，除平均分子量和分布外，玻璃化温度和熔点往往是需要表征的重要参数。
计算题
1.求下列混合物的数均分子量、质均分子量和分子量分布指数。
a、组分 A：质量 = 10g ，分子量 = 30 000；
b、组分B：质量= 5g，分子量= 70 000；
c、组分 C：质量 = 1g ，分子量= 100 000
解：数均分子量
m n i M i m i
M n
n i(m i / M i )
n i
105138576
10 / 30000 5 / 700001/ 100000
质均分子量
m i M i
w i M i
M w
m i
10 30000 5 70000 1 100000
1051
46876
分子量分布指数M w/ M n=46876/38576 = 1.22
2.等质量的聚合物 A 和聚合物 B 共混，计算共混物的M n和M w。
聚合物A： M
n=35,000,M w=90,000；
聚合物B： M
n=15,000,M w=300,000
M n
2m
21000 m m
解：M
nA
M
nB
M w m.M wA m.M wB
195000
2m
第 2 章缩聚与逐步聚合
计算题
1.通过碱滴定法和红外光谱法，同时测得21.3 g聚己二酰己二胺试样中含有
2.50 10-3 mol 羧基。根据这一数据，计算得数均分子量为8520。计算时需作什么假定？如何通过实验来确定的可靠性？如该假定不可
靠，怎样由实验来测定正确的值？
m i
m i 21.3g ，M n21.38520 ，N i 2.5* 103
解：
M n，
N i 2.5*10 3
上述计算时需假设：聚己二酰己二胺由二元胺和二元酸反应制得，每个大分子链平均只含一个羧基，且羧基
数和胺基数相等。
可以通过测定大分子链端基的COOH和 NH2摩尔数以及大分子的摩尔数来验证假设的可靠性，如果大分子的摩尔数等于 COOH和 NH2的一半时，就可假定此假设的可靠性。
用气相渗透压法可较准确地测定数均分子量，得到大分子的摩尔数。
碱滴定法测得羧基基团数、红外光谱法测得羟基基团数
24-1
，试计算： a.羧基已经2. 羟基酸 HO-(CH) -COOH进行线形缩聚，测得产物的质均分子量为18,400 g/mol
醌化的百分比 b.数均聚合度 c.结构单元数X n
解：已知 M w18400, M 0100
M 根据 X w
M w和 X w1
p
得： p=0.989 ，故已酯化羧基百分数为 98.9%。01p
M w
1P, M n 9251 M n
X n
M n9251
M 092.51
100
3.等摩尔己二胺和己二酸进行缩聚，反应程度p 为 0.500 、0.800 、 0.900 、 0.950 、0.980 、0.990 、0.995 ，
试求数均聚合度X
n、 DP和数均分子量M n，并作X n－p关系图。
解：p
X n
1
0.500.800.9000.9500.9700.9800.9900.995
00
25102033.350100200 1 p
DP=X/21 2.551016.652550100 n
M=113； X =1824458311482278378156681131822618 n n
8.等摩尔的乙二醇和对苯二甲酸在280℃下封管内进行缩聚，平衡常数K=4，求最终 X
n。另在排除副产
物水的条件下缩聚，欲得X n100 ，问体系中残留水分有多少？
解：
X n
1 1 3 K
1 p
1
K
K X n
pn w 100
1 p
n w
n w
4 * 10 4 mol / L
9. 等摩尔二元醇和二元酸缩聚，另加醋酸1.5%， p=0.995 或 0.999 时聚酯的聚合度多少？
解：假设二元醇与二元酸的摩尔数各为1mol ，则醋酸的摩尔数为 0.015mol 。 N a =2mol ，N b =2mol ，
N b ' 0.015 mol r
N a 2
N b 2 N b ,
0.985
2 2* 0.015
当 p=0.995 时，
1 r 1 0.985
X n
2rp
1 0.985 79.88
1 r
2 * 0.985 * 0.995
当 p=0.999 时，
X n
1 r
1
0.985
116.98
1 r
2rp
1 0.985
2 * 0.985 * 0.999
10. 尼龙 1010 是根据 1010 盐中过量的癸二酸来控制分子量，如果要求分子量为
20000，问 1010 盐的酸值
应该是多少？（以 mg KOH/g 计）
解：尼龙 1010 重复单元的分子量为
338，则其结构单元的平均分子量
M=169
X n
20000
169 118.34
假设反应程度 p=1，
X n
1 r 1 r 0.983
1 r
2rp
1 , r
r
+
-
。
尼龙 1010 盐的结构为： NH
（CH ） NHOOC （CH ） COO ，分子量为 374
3
2
3
2
8
由于癸二酸过量，假设 Na （癸二胺） =1， N b （癸二酸） =1.0/0.983=1.0173 ，则
酸值
(N b N a ) M (KOH ) 2 (1.0173 1) 56 2
盐
N a
M
1010
374
5.18(mgKOH / g1010 )
11. 己内酰胺在封管内进行开环聚合。按 1 mol 己内酰胺计，加有水 0.0205mol 、醋酸 0.0205mol ，测得产
物的端羧基为 19.8 mmol ，端氨基 2.3mmol 。从端基数据，计算数均分子量。
解： NH(CH 2) 5 CO +H 2 O ———— HO-CO （ CH 2）5 NH-H
└-------
┘
0.0205-0.00230.0023
NH(CH2) 5CO +CH3COOH———— HO-CO（ CH2）5 NH-COCH3└-------┘
0.0205-0.01750.0198-0.0023
M=113
m1113170.019810.0023430.0175 M n
0.01985762.2
n i
13.邻苯二甲酸酐与甘油或季戊四醇缩聚，两种基团数相等，试求：
a. 平均官能度
b.按 Carothers法求凝胶点
c.按统计法求凝胶点解： a、平均官能度：
1）甘油：f 3223
2.4
32
2）季戊四醇：f 2241
21
2.67
b、 Carothers法：
1）甘油：p c
22
0.833
f 2.4
2）季戊四醇：p c 22
0.749
f 2.67
c、 Flory 统计法：
1）甘油：p c
1
0.703,r1,1 [r r( f2)1/ 2
2）季戊四醇：p c10.577, r 1,1
[r r( f2)1/ 2
16. AA、BB、A3混合体系进行缩聚， N A0=N B0 =3.0 ，A3中 A 基团数占混合物中 A 总数（）的 10%，试求 p=0.970时的X n以及X n = 200 时的 p。
解： N A0=N B0=3.0 ， A3中 A 基团数占混合物中 A 总数（）的 10%，则 A3中 A 基团数为 0.3mol ， A3的分子数为0.1 mol 。
N A2=1.35mol ； N A3=0.1mol ； N B2=1.5mol
N A f A N B f B N C f C 3 3 f
N B N C 2.034
N A 1.5 1.35 0.1 X n
2
2 p f
当 p=0.970 时，X n
274
20.97 2.034
X n 200时，X n
22
2p f 2 2.034 p
p=0.973
18.制备醇酸树脂的配方为 1.21mol 季戊四醇、 0.50mol 邻苯二甲酸酐、 0.49mol 丙三羧酸 [C3 H（5 COOH）3 ] ，问能否不产生凝胶而反应完全？
解：根据配方可知醇过量。
2(0.520.493)
f
1.210.50.49
2.245
2
p c0.89 ，所以必须控制反应程度小于0.89 过不会产生凝胶。
f
第三章自由基聚合（这章比较重要）
思考题
2.下列烯类单体适于何种机理聚合？自由基聚合、阳离子聚合还是阴离子聚合？并说明原因。
CH=CHCl CH =CCl
2CH
2
=CHCN CH =C(CN)CH
2
=CHCH CH
2
=C(CH)
2
CH
2
=CHCH CF =CF
2222336522 CH2=C(CN)COOR CH2 =C(CH3)-CH=CH2
答： CH2=CHCl：适合自由基聚合，Cl 原子的诱导效应是吸电子基团，但共轭效应却有供电性，两者相抵后，
电子效应微弱。
CH2=CCl 2：自由基及阴离子聚合，两个吸电子基团。
CH2=CHCN：自由基及阴离子聚合， CN为吸电子基团，将使双键电子云密度降低，有利于阴离子的进攻，
对自由基有共轭稳定作用。
CH2=C(CN)2：阴离子聚合，两个吸电子基团（CN）。
CH2=CHCH3：配位聚合，甲基（CH3）供电性弱，难以进行自、阳、阴三种聚合，用自由基聚合只能得无定型
蜡状物低、分子量，用阴离子聚合只能得到低分子量油状物。
CH2=C(CH3 ) 2：阳离子聚合，CH3是供电子基团，与双键有超共轭。
CH2=CHC6H5：三种机理均可，共轭体系电子容易极化和流力。
CF2=CF2：自由基聚合，对称结构，但氟原子半径小， F 体积小使四取缔啊仍聚合。
CH2=C(CN)COOR：阴离子聚合，取代基为两个吸电子基（CN及 COOR），兼有共轭效应。
CH2=C(CH3 )-CH=CH2：三种机理均可，共轭体系。
3.下列单体能否进行自由基聚合，并说明原因。
CH=C(CH)
2ClCH=CHCl CH =C(CH)C H CH CH=CHCH
265232533
CH=CHOCOCHCH=C(CH)COOCH CH CH=CHCOOCHCF=CFCl
23233332
答： CH2=C(C6 H5) 2：不能，两个苯基取代基位阻大小。
ClCH=CHCl：不能，对称结构。
CH2=C(CH3 )C2H5：不能，二个推电子基，只能进行阳离子聚合。
CH3CH=CHCH3：不能，结构对称。
CH2=CHOCOCH3：醋酸乙烯酯，能，吸电子基团。
CH2=C(CH3 )COOCH3：甲基丙烯酸甲酯，能。
CH3CH=CHCOOCH3：不能， 1，2 双取代，位阻效应。
CF2=CFCl：能，结构不对称， F 原子小。
计算题
1.甲基丙烯酸甲酯进行聚合，试由H 和S来计算77℃、127℃、177℃、227℃时的平衡单体浓度，从热力学上判断聚合能否正常进行。
H S
平衡单体浓度：
ln[ M ] e 1 (H S )
R T
T=77℃=350.15K ，ln[ M ]e 4.94*10-3 mol/L
T=127℃ =400.15K ，ln[ M ]e0.0558mol/L
T=177℃ =450.15K ，ln[ M ]e0.368mol/L
T=227℃ =500.15K ，ln[ M ]e 1.664mol/L
从热力学上判断，甲基丙烯酸甲酯在77℃、 127℃、 177℃下可以聚合，在 227 ℃上难以聚合。因为在227℃时平衡单体浓度较大。
2.60 ℃过氧化二碳酸二环己酯在某溶剂中分解，用碘量法测定不同时间的残留引发剂浓度，数据如下，试
计算分解速率常数(s -1 ) 和半衰期 (h) 。
时间 /h00.20.7 1.2 1.7 DCPD浓度 /(mol L-1 )0.07540.06600.04840.03340.0288
解：过氧化二碳酸二环己酯的分解反应为一级反应，引发剂浓度变化与反应时间的关系为：[ I ]
ln-k d t
[I ]0通过以ln [ I ]
对 t 作图，利用最小二乘法进行回归得一条直线y0.589x ，斜率为-k d。[ I ]
得到： k d=0.589h -1 =1.636*10 -4 s-1
半衰期： t1/ 20.693
h
1.176 k d
3. 在甲苯中不同温度下测定偶氮二异丁腈的分解速率常数，数据如下，求分解活化能。再求40℃和 80℃下的半衰期，判断在这两温度下聚合是否有效。
温度/℃5060.569.5
分解速率常数 /s -1 2.64 10-6 1.1610-5 3.7810-5
解：分解速率常数、温度和活化能之间存在下列关系：
k d Ae E / RT
ln k d ln A E d / RT ，以 ln k d对 1/ T 作图，斜率为E d/ R ，截距为ln A。
采用最小二乘分法进行回归，得：ln k d33.936 15116 / T
E d/ R15116
E d =8.314*15116=125674.4=125.7kJ/mol
当t=40 ℃ =313.15K 时
k d exp(15116 / 313.15 33.936) 5.95 10 7
ln 2
323.6 h
t1/ 2
10 7
5.95
当t=80 ℃ =353.15K 时
k d exp( 15116 / 353.15 33.936) 1.41 10 4
t
1/ 2
ln 2
1.36 h
10 4
1.41
以此可见，在 40℃下聚合时引发剂的半衰期太长，聚合无效，而在 80℃下聚合是有效的。
6. 苯乙烯溶液浓度 0.20 mol L -1 , 过氧类引发剂浓度为
4.0 10-3 m ol L -1 , 在 60℃下聚合，如引发剂半衰期
44h, 引发剂效率 f =0.80 ， k p =145 L (mol s) -1 ， k t =7.0 107 L (mol s) -1 , 欲达到 50%转化率，需多长时间？ 解：
k d 0.693 4.375 10 6 s 1 0.01575 h 1
t 1/ 2
a
.
当引发剂浓度随时间不变时：
ln
1 k p ( fk
d )1/ 2 [ I ]1/ 2 t
1 C
k t
ln
1 1 145 ( 0.8 4.375 10 6 )1/
2 (4.0 10
3 )1/ 2 t 0.50 7.0 107
t 0.693 94hr
145 2.236 10 7
0.0632
b. t 1/ 2 随转化率而变 44h,[ I ]
d M 1
k p (
fk d ) 2
[ I ]
1/0 2
(1 e
k d t / 2
) dt
M
k t
d M
fk d
1
k d t / 2
k p ( )2 1/ 2
(1 e )dt
M
k t [I ]0
e 2.19 10 6
t
0.2602
t 170.7h
7. 过氧化二苯甲酰引发某单体聚合的动力学方程为： R p =k P [M]( f k d /k t ) 1/2 [I] 1/2 ，假定各基元反应的速率常数 和 f 都与转化率无关， [M] 0 =2 mol L -1 ， [I]=0.01 mol L -1 ，极限转化率为 10%。若保持聚合时间不变，欲将
最终转化率从 10％提高到 20％，试求：
（1） [M] 0
增加或降低多少倍？（ 2）[I] 0 增加或降低多少倍？[I] 0 改变后，聚合速率和聚合度有何变化？
（3）如果热引发或光引发聚合，应该增加或降低聚合温度？
E d 、E p 、 E t 分别为 124、 32 和 8 kJ mol -1 。
解：（题意有修改）
低转化率下聚合动力学方程：
fk d
1 / 2
R p
k p [ M ] [I ]1/2
k t ln
[ M ]
fk d 1/ 2
k p [ I ] 1/ 2 t [ M ]
k t
fk d 1 / 2
令 k
k p
k t
ln [ M ]
0[I] 1/2ln
(1
1[I] 1/2kt [ M ] C )
（1）当聚合时间固定时，C与单体初始浓度无关，故当聚合时间一定时，改变[ M ] 0不改变转化率。（2）当其它条件一定时，改变[I ]0，则有：
ln1/ ln1[ I ]101/2 /[ I ]102/2
1C11 C 2
[ I ] [ I ]20%
4.51 ，即引发剂浓度增加到 4.51 倍时，聚合转化率可以从10%增加到 20%。10%
由于聚合速率R p[I]10/2，故[I]0增加到4.51倍时， R p增加2.12倍。
聚合度
X n[I ]01 / 2，故 [ I ] 0增加到4.51倍时，X n下降到原来0.471。即聚合度下降到原来的1/2.12。（3）引发剂引发时，体系的总活化能为：
E E p E t E d
90kJ / mol 22
热引发聚合的活化能与引发剂引发的活化能相比，相当或稍大，温度对聚合速率的影响与引发剂引发相当，要使聚合速率增大，需增加聚合温度。
光引发聚合时，反应的活化能如下：
E E p E t
28kJ / mol 2
上式中无 E d项，聚合活化能很低，温度对聚合速率的影响很小，甚至在较低的温度下也能聚合，所以无
需增加聚合温度。
8.以过氧化二苯甲酰做引发剂，苯乙烯聚合各基元反应的活化能为
E d123KJ / mol, E p32.6KJ / mol , E t10 KJ / mol ，是比较从50℃增至60℃以及从80℃增
至 90 ℃聚合速率和聚合度的变化。光引发的情况又如何？
E t E d
90.1kJ / mol
E E p
2
2
k
Ae E / RT
90100
2.725 10 15 A
k 50 Ae 8.314
323.15
k
60
7.462
10
15
A,所以 k 60
2.748
k
50
同理
k 90
2.236
k
80
E '
E p
E t E d
2
2
X
k '
'
E '
/ RT
60
60
Ae
60
X
k '
'
E '
/ RT
50
50 Ae
50
X
k '
'
E '
/ RT
90
90
Ae
90
X 80 k '
'
E '
/ RT
80 Ae
80
34.9kJ / mol
0.677
0.721
9. 以过氧化二苯甲酰为引发剂，在 60℃进行苯乙烯聚合动力学研究，数据如下：
a. 60 ℃苯乙烯的密度为 0.887 g
-3
-4
-1
cm ； b. 引发剂用量为单体重的 0.109%； c. R p =0.255 10 mol (L s) ；
d. 聚合度 =2460；
e. f =0.80 ；
f. 自由基寿命 =0.82 s 。试求 k d 、k p 、 k t ，建立三常数的数量级概念，比较 [M] 和[M ] 的大小，比较 R I 、 R p 、R t 的大小。
0.887 1000
解：[M]
8.529mol / L
104
[ I ]
0.887 1000 0.109% 3.995 10 3 mol / L
242
R p
, X n
C / 2 D
R t
偶合终止： C=0.77 ，歧化终止： D=0.23。
X n 2460,
2460(0.77 / 2 0.23) 1512.9
R t
R p
0.255 10 4
108
mol / L.s
1512.9
1.6855
R i
R t 1.6855 10 8
[ M ]
R
1.6855
10 8
0.82
1.382 10 8 mol / L
t
[M ]>>[M ]
k d
R i 1.6855 10 8 3
2.64 106S 1
2 f [ I ]
2 0.8 3.995 10
k p
R p 0.255 10 4
2.163 102 ( mol / l.s)
[M][M ]
8.529
1.382 10
8
k t
R t
1.6855 10 8
4.41 7
(l / mol.s)
2[M ]
2
2 (1.382
10 8)2
10
可见， k t >>k p ，但[M]>>[M?] ，因此 R p >>R t ；所以可以得到高分子量的聚合物。
R d 10-8
k d 10
-6
[M] 8.53
R p 10
-5
k p 10
2
[M ·]
1.382 ×10
-8
R
10-8
k
t
107
t
12. 以过氧化特丁基作引发剂， 60℃时苯乙烯在苯中进行溶液聚合，苯乙烯浓度为
1.0 mol L -1 ，过氧化物
浓度为 0.01mol L -1 ，初期引发速率和聚合速率分别为
4.0 10-11 和 1.5 10-7 mol (L
s) -1 。苯乙烯 - 苯为理想
体系，计算 ( f k d ) 、初期聚合度、初期动力学链长和聚合度，求由过氧化物分解所产生的自由基平均要转移
几次，分子量分布宽度如何？
计算时采用下列数据：
M
10 -5
I
-4
S
-6
， 60℃下苯乙烯密度为
-1
，苯的密度 0.839 g
-1
。
C =8.0 ，C =3.2 10 ， C=2.3 10 0.887 g ml ml 解： [M]=1.0mol/L[I]=0.01mol/L
R 4.0 10 11
mol /( L.s)
i
R i 2 fk d [ I ]
fk d
R i 4.0 10
11
9
2[I]2
2 10
0.01
R p 1.5 10 7 mol /( L.s)
(1 104 ) 839
[ S]
887
9.50mol / L
78
R p
3750
R i
60℃，苯乙烯偶合终止占 77%，歧化终止占 23%。若无链转移，
( X n )0
3750
6097.56
C/2 D 0.77 / 2
0.23 若同时发生单体、引发剂和溶剂转移，则按下式计算：
1
1
C M C I [ I ] C S [ S]
X n
( X n )0
[ M ] [ M ]
1 8.0 10 5 3.
2 10 4 0.01 2.
3 10 6 9.5
6097.56 1.0 1.0
2.69 10 4 X n 3717
过氧化物分解产生的自 由基平均转移次数
R
trm
R
trI
R trS
R i
k trm [ M ][ M ] k trS [ S][ M ] k trI [ I ][ M ]
R i 过氧化物分解产生的自 由基平均转移次数
R p (C m C S
[ S] R i [M ]
(C m C S [ S] C I [ M ]
[ I ]
C
I [M])
[I] )
[ M ]
3750(8.0 10 5 3.2 10 4
0.01
2.3 10 6
9.5
) 0.394
1.0
1.0
13. 按上题制得的聚苯乙烯分子量很高，常加入正丁硫醇（ C S =21）调节，问加多少才能制得分子量为 8.5
万的聚苯乙烯？加入正丁硫醇后，聚合速率有何变化？
60℃，某单体由某引发剂引发本体聚合，
[M]=8.3
-1
mol L ，聚合速率与数均聚合度有如下关系：
R p
/ mol (L s)
-1
0.50 1.0 2.0 5.0 10 15
X n
8350
5550
3330
1317
592
358
解：
( X n )0
3717
X n
8.5
104
817.3
104
1
1
[ S]
817.3
3717
21
1
[ S]
4.545 10 5 mol / L
加入正丁硫醇后，聚合速率变化不大。
14. 聚氯乙烯的分子量为什么与引发剂溶度无关而尽决定于聚合温度？试求 40 ℃,50 ℃, 55 ℃， 60 摄氏度
下聚氯乙烯的平均聚合度。
Xn
1
与引发剂无关，有温度控制
C M
T
40 C M 125exp( 30.5 103 / 8.314 313.15)
1.021 10 3
Xn 1
979
C M
同理可得 t=50 ℃ T=55℃ T=60℃时 Xn =
1
681 Xn= 1 573 Xn= 1
484
C M
C M
C M
15. 用过氧化二苯甲酰作引发剂，苯乙烯在
60℃下进行本体聚合，试计算链引发、向引发剂转移、向单体
转移三部分在聚合度倒数中所占的百分比。对聚合有何影响？
计算时用下列数据： [I]=0.04
mol L -1 ， =0.8 ；k d =2.0 10-6 s -1 ，k p =176 L (mol s) -1 ，k t =3.6 107 L (mol s) -1 ，
f
(60 ℃ )=0.887 g
-1
-4
mL ， C I =0.05 ；C M =0.85 10 。
解： [I]=0.04mol/L[M]=0.887*1000/104=8.53mol/L
k p [ M ] 1
176 8.53
494.5
2( fkdkt )
1/ 2
[I ]
1/ 2
2 (0.8 2.0 10
6
3.6 107 0.04)
1/ 2
1 C /
2 D 0.85 10 4
0.05
0.04 1.5635 10 3
X n
494.5
8.53
偶合终止： C=0.77 ，歧化终止： D=0.23
(1
)0
X n
1
79.57%
X n
C M
1
5.43%
X n
C I
1
15%
X n
第 4章自由基共聚合
思考题
1.见书 119 页
2.见书 120~121 页，注意五个假设
4
7. 根据r 1 r 2乘积的大小，可以判断两种单体交替共聚的倾向。即r 1 r 2→0，两单体发生交替共聚；r 1 r 2越趋
于 0 ，交替倾向越大。由Q、 e 方程计算各单体r 1、 r 2值得：
上述单体与丁二烯产生交替共聚的次序为：马来酸酐 >丙烯腈 >丙烯酸甲酯 >甲基丙烯酸甲酯>醋酸乙烯 >苯乙烯
原因：极性效应，马来酸酐的取代基吸电性强，马来酸酐与苯乙烯极性相差最大易交替共聚
计算题
1
2、甲基丙烯酸甲酯（ M）浓度 =5mol/L ，5- 乙基 -2- 乙烯基吡啶浓度 =1mol/L ，竞聚率：r=0.40 ， =0.69 ；
112
a、计算聚合共聚物起始组成（以摩尔分数计），
b、求共聚物组成与单体组成相同时两单体摩尔配比。
解：甲基丙烯酸甲酯（M1）浓度为 5mol/L ，5- 乙基 -2- 乙烯基吡啶浓度为1mol/L ，所以
f105
, f
2
01 66
F10
r1 f10 2f10f20
0.725 r1 f10 2 2 f10 f20r2 f20 2
即起始共聚物中，甲基丙烯酸甲酯的摩尔含量为72.5%。
因为， r 1<1，r 2<1，此共聚体系为有恒比共聚点的非理想共聚，在恒比共聚点上配料时，所得的共聚物
组成与单体组成相同，有 F1 f1
1r20.34
2r1r2
M 10f10.3417
所以，两单体摩尔配比为：
M 20 f 20.6633
3、氯乙烯（r1=1.67 ）与醋酸乙烯酯（r2=0.23）共聚，希望获得初始共聚物瞬时组成和85%转化率时共聚物平均组成为5%（摩尔分数）醋酸乙烯酯，分别求两单体的初始配比。
解：（ 1）当共聚物中醋酸乙烯酯的初始含量为5%时，将
F1095%, F205% 带入下式：
F10
r1 f10 2f10 f20
2 ,f100.92 r1 f10
2
2 f10 f20r2 f20
M 10f10.9211.5
两单体的初始配比为
M 20f20.08
（2）85%转化率时共聚物平均组成为5%（摩尔分数）醋酸乙烯酯 ,
则 F20.05F10.95
C85%, F1f101C f1
C
f100.15 f10.8075①
1f102.53
F10.605 f10.395, C1
1f1
1f102.53
0.15②
1f1
解得： f10.868, f100.938
两单体的初始配比为M 10f10.938469
＝ 15.1 M 20 f 20.06231
4、两单体竞聚率为r1=0.9，r 2=0.083，摩尔配比=50：50，对下列关系进行计算和作图：a、残余单体组成和转化率； b 、瞬时共聚物组成与转化率； c 、平均共聚物组成与转化率；d、共聚物组成分布。
解： a、残余单体组成和转化率：
r10.9 ,r20.083 f 10 f 200.5
r2
0.0905,r1
9,
1r21r1
1r1r2
10.0905,1 r2
0.902
1 r1 1 r
2 2 r1r2
f1f2f10f10.09
1
9
0.5
10
C11f10.9
f10f20f10.50.5f10.9 C-f1的关系图见图 4-16 。
b、瞬时共聚物组成与转化率：
F1
r1 f 12f1 f 20.9 f12f1 (1 f1 )
r1 f 12 2 f1 f 2r2 f 220.9 f12 2 f1 (1f1 )0.083(1f1 ) 2
c、平均共聚物组成与转化率：
F1f10(1 C ) f10.5 (1 C ) f1
C C
第一章绪论 思考题 1. 举例说明单体、单体单元、结构单元、重复单元、链节等名词的含义，以及它们之间的相互关系和区别。答：合成聚合物的原料称做单体，如加聚中的乙烯、氯乙烯、苯乙烯，缩聚中的己二胺和己二酸、乙二醇和对苯二甲酸等。 在聚合过程中，单体往往转变成结构单元的形式，进入大分子链，高分子由许多结构单元重复键接而成。在烯类加聚物中，单体单元、结构单元、重复单元相同，与单体的元素组成也相同，但电子结构却有变化。在缩聚物中，不采用单体单元术语，因为缩聚时部分原子缩合成低分子副产物析出，结构单元的元素组成不再与单体相同。如果用2种单体缩聚成缩聚物，则由2种结构单元构成重复单元。 聚合物是指由许多简单的结构单元通过共价键重复键接而成的分子量高达104-106的同系物的混合物。 聚合度是衡量聚合物分子大小的指标。以重复单元数为基准，即聚合物大分子链上所含重复单元数目的平 X表示。均值，以DP表示；以结构单元数为基准，即聚合物大分子链上所含结构单元数目的平均值，以n 2. 举例说明低聚物、齐聚物、聚合物、高聚物、高分子、大分子诸名词的的含义，以及它们之间的关系和区别。 答：合成高分子多半是由许多结构单元重复键接而成的聚合物。聚合物（polymer）可以看作是高分子（macromolecule）的同义词，也曾使用large or big molecule的术语。 从另一角度考虑，大分子可以看作1条大分子链，而聚合物则是许多大分子的聚集体。 根据分子量或聚合度大小的不同，聚合物中又有低聚物和高聚物之分，但两者并无严格的界限，一般低聚物的分子量在几千以下，而高聚物的分子量总要在万以上。多数场合，聚合物就代表高聚物，不再标明“高”字。 齐聚物指聚合度只有几~几十的聚合物，属于低聚物的范畴。低聚物的含义更广泛一些。 3. 写出聚氯乙烯、聚苯乙烯、涤纶、尼龙-66、聚丁二烯和天然橡胶的结构式（重复单元）。选择其常用分子量，计算聚合度。 聚合物结构式（重复单元） 聚氯乙烯-[-CH2CHCl-]- n 聚苯乙烯-[-CH2CH(C6H5)-]n 涤纶-[-OCH2CH2O?OCC6H4CO-]n 尼龙66（聚酰胺-66）-[-NH(CH2)6NH?CO(CH2)4CO-]n 聚丁二烯-[-CH2CH=CHCH2 -]n 天然橡胶-[CH2CH=C(CH3)CH2-]n 聚合物分子量/万结构单元分子 DP=n 特征 量/万
第一章 思考题 1． 试用简练的语言说明导热、对流换热及辐射换热三种热传递方式之间的联系和区别。 答：导热和对流的区别在于：物体内部依靠微观粒子的热运动而产生的热量传递现象，称为导热；对流则是流体各部分之间发生宏观相对位移及冷热流体的相互掺混。联系是：在发生对流换热的同时必然伴生有导热。 导热、对流这两种热量传递方式，只有在物质存在的条件下才能实现，而辐射可以在真空中传播，辐射换热时不仅有能 量的转移还伴有能量形式的转换。 2． 以热流密度表示的傅立叶定律、牛顿冷却公式及斯忒藩－玻耳兹曼定律是应当熟记的传热学公式。试 写出这三个公式并说明其中每一个符号及其意义。 答：① 傅立叶定律： dx dt q λ-=，其中，q －热流密度；λ－导热系数；dx dt －沿x 方向的温度变化率，“－”表示热量传递的方向是沿着温度降低的方向。 ② 牛顿冷却公式： )(f w t t h q -=，其中，q －热流密度；h －表面传热系数；w t －固体表面温度；f t －流体的温度。 ③ 斯忒藩－玻耳兹曼定律：4T q σ=，其中，q －热流密度；σ－斯忒藩－玻耳兹曼常数；T －辐射物体的热力学温度。 3． 导热系数、表面传热系数及传热系数的单位各是什么？哪些是物性参数，哪些与过程有关？ 答：① 导热系数的单位是：W/(m.K)；② 表面传热系数的单位是：W/(m 2.K)；③ 传热系数的单位是：W/(m 2.K)。这三个参数中，只有导热系数是物性参数，其它均与过程有关。 4． 当热量从壁面一侧的流体穿过壁面传给另一侧的流体时，冷、热流体之间的换热量可以通过其中任何 一个环节来计算（过程是稳态的），但本章中又引入了传热方程式，并说它是“换热器热工计算的基本公式”。试分析引入传热方程式的工程实用意义。 答：因为在许多工业换热设备中，进行热量交换的冷、热流体也常处于固体壁面的两侧，是工程技术中经常遇到的一种典型热量传递过程。 5． 用铝制的水壶烧开水时，尽管炉火很旺，但水壶仍然安然无恙。而一旦壶内的水烧干后，水壶很快就 烧坏。试从传热学的观点分析这一现象。 答：当壶内有水时，可以对壶底进行很好的冷却（水对壶底的对流换热系数大），壶底的热量被很快传走而不至于温度升得很高；当没有水时，和壶底发生对流换热的是气体，因为气体发生对流换热的表面换热系数小，壶底的热量不能很快被传走，故此壶底升温很快，容易被烧坏。 6． 用一只手握住盛有热水的杯子，另一只手用筷子快速搅拌热水，握杯子的手会显著地感到热。试分析 其原因。 答：当没有搅拌时，杯内的水的流速几乎为零，杯内的水和杯壁之间为自然对流换热，自热对流换热的表面传热系数小，当快速搅拌时，杯内的水和杯壁之间为强制对流换热，表面传热系数大，热水有更多的热量被传递到杯壁的外侧，因此会显著地感觉到热。 7． 什么是串联热阻叠加原则，它在什么前提下成立？以固体中的导热为例，试讨论有哪些情况可能使热 量传递方向上不同截面的热流量不相等。 答：在一个串联的热量传递过程中，如果通过每个环节的热流量都相同，则各串联环节的总热阻等于各串联环节热阻的和。例如：三块无限大平板叠加构成的平壁。例如通过圆筒壁，对于各个传热环节的传热面积不相等，可能造成热量传递方向上不同截面的热流量不相等。 8.有两个外形相同的保温杯A 与B ，注入同样温度、同样体积的热水后不久，A 杯的外表面就可以感觉到热，而B 杯的外表面则感觉不到温度的变化，试问哪个保温杯的质量较好？ 答：Ｂ：杯子的保温质量好。因为保温好的杯子热量从杯子内部传出的热量少，经外部散热以后，温度变化很小，因此几乎感觉不到热。 第二章 思考题 1 试写出导热傅里叶定律的一般形式，并说明其中各个符号的意义。 答：傅立叶定律的一般形式为：n x t gradt q ??-=λλ＝－，其中：gradt 为空间某点的温度梯度；n 是通过该点的等温线上的法向单位矢量，指向温度升高的方向；q 为该处的热流密度矢量。
《高分子化学》模拟试题（四）答案 一、名词解释（共15分，每小题3 分,） 1.聚合物的无规热降解：对于一般聚合物而言,其使用温度的最高极限为150℃,如超过150℃可能发生降解反应。聚合物在热的作用下大分子链发生任意断裂,使聚合度降低,形成低聚体,但单体收率很低(一般小于3%),这种热降解称为无规降解。⒉缩合反应和缩聚反应：缩合反应——含有一个官能团的化合物，在官能团之间发生反应，缩去一个小分子生成新的化合物的可逆平衡反应。缩聚反应——而含有两个（或两个以上）官能团的化合物，在官能团之间发生反应，在缩去小分子的同时，生成高聚物的可逆平衡反应。 2.. 乳化剂的临界胶束浓度ＣＭＣ：乳化剂能够形成胶束的最低浓度，称为临界胶束浓度，记作ＣＭＣ。 3.凝胶点：体型缩聚反应进行到一定程度时，体系黏度将急剧增大，迅速转变成不溶、不熔、具有交联网状结构的弹性凝胶的过程，即出现凝胶化现象。此时的反应程度叫凝胶点。 4.共聚合和共聚物：两种或两种以上单体混合物,经引发聚合后,形成的聚合物其大分子链中,含有两种或两种以上单体单元的聚合过程,称为共聚合反应,。大分子链中,含有两种或两种以上单体单元的聚合物,称为共聚物 5.聚醚型聚氨酯：以二异氰酸酯和端羟基聚醚为原料，经逐步加成聚合反应形成的大分子链中含有氨基甲酸酯基和聚醚链段的一类聚氨酯。 二、填空题（共20分，每空1分） ⒈阴离子聚合的单体有丙烯腈、偏二腈基乙烯、偏二氯乙烯和甲基丙烯酸甲酯等。 ⒉聚合物降解的原因有热降解、化学降解、机械降解和聚合物的老化四种。
⒊ 乳化剂有 阴离子型 、 阳离子型 、 两性 和 非离子型 四种。 ⒋ 阳离子聚合的引发体系有 含氢酸 、 Lewis 和 有机金属化合物 等。 ⒌ 逐步聚合反应包括 缩聚 和 逐步加成聚合 两类。 ⒍ 聚合物聚合度变大的化学反应有 扩链反应 、 交联反应 和 接枝反应 等。 三、简答题（共20分，每题5分,简答下列各题） ⒈ 写出下列常用引发剂的结构式和分解反应式： ⑴ 偶氮二异庚腈 ⑵ 氢过氧化异丙苯 并说明这些引发剂的引发活性和使用场合。 解：⑴ 偶氮二异庚腈（2分） 油溶液性、高活性，适用于本体聚合、悬浮聚合和溶液聚合。 ⑵ 氢过氧化异丙苯 水溶性、低活性，适用于乳液聚合和水溶液聚合。 ⒉ 何谓竞聚率？说明其物理意义？如何根据竞聚率值判断两单体的相对活性？如何根据竞聚率值判断两单体是否为理想恒比共聚？ 竞聚率系单体均聚链增长速率常数和共聚链增长速率常数之比。即 21 22212111,k k r k k r == 它表征两单体的相对活性，可根据r 值，判断两单体能否共聚和共聚类型；r 值越大该 2CH 3 CH CH 2 C + N CH 3CH 3CN CH 3 CH CH 2 C N N C CH 2 CH CH 3 CH 3CH 3CH 3CH 3 CN CN HOO C HO + C O CH 3CH 3 CH 3CH 3
名词解释： 1、溶胶效应→当转化率达到一定数值时，由于粘度的增加而导致聚合速度迅速增大的现象叫做凝胶效应 2、凝胶点→多官能团单体聚合到某一程度，开始交联，气泡也难以上升，出现凝胶化现象，这时所对应的反应程度叫做凝胶点 3、半衰期→引发剂分解至其实浓度一般所需要的时间 4、引发剂效率→引发聚合的引发剂占引发剂分解或者消耗总量的分数 5、自由基寿命→自由基从产生到终止所经历的时间 5、动力学连场→每一个单体从链引发到链终止所消耗的单体分子数 6、均聚物→有一种单体引发聚合的聚合物 7、官能度→一分子物质能参与反应的官能团数目 8、立构规整度→立构规整聚合物占总聚合物的百分数 填空： 1、聚合反应按聚合机理可分为逐步聚合和连锁聚合，按单体结构变化可分为缩聚反应、加聚反应和开环聚合。其中属于连锁反应的又分为自由基聚合、阴离子聚合和阳离子聚合。连锁反应的基元反应包含链引发、链增长、（链转移）、链终止。 2、聚合物按主链结构可分为碳链聚合物、杂链聚合物、半有机聚合物、（无机聚合物）。 3、有机合成材料包含橡胶、纤维、树脂三大类。 4、著名的化学家 Carothers 提出了凝胶点理论，Ziegler-Natta 发现了金属络合催化体系。 5、甲苯和甲醛进行共聚的时候甲苯的聚合度为 3 。 6、共聚中影响聚合度的因素有反应程度、平衡常数和集团数比，如果集团数比不相同时一 般通过控制集团数比来控制预聚合度 7、线型缩聚通过外加酸催化时平均聚合度和时间的关系为X k ' Ct 1 8、逐步聚合的实施方法有：溶液聚合、熔融聚合、界面聚合和固相聚合，其中酯交换法合 成聚氨酯和涤纶聚酯的合成时用熔融聚合的方法，光气法合成聚氨酯应当用界面聚合。 9、自由基聚合从微观角度看其聚合特点是：慢引发、快增长、速终止。故其控速步骤是链 引发阶段。 10、聚合反应中所应用的引发剂可分为偶氮类、有机过氧类和无机过氧类三种。 fk 11、自由基聚合中聚合速率与引发剂浓度之间的关系为：R k k I M，此关系 成立的前提是做出了聚合度比较大、等活性理论和稳态假设三个假定。 ln 2 12、自由基聚合反应中一引发剂的分解速率常数为k d,则这个引发剂的半衰期t1/2= ，一 k 般选取引发剂的时候，其半衰期应在聚合温度下达到 10h 左右。 13、自由基共聚会生成交替共聚、无规共聚、嵌段共聚和接枝共聚四中类型聚合物。 14、自由基共聚中影响单体竞聚率的因素有溶剂、温度、压力等。对竞聚率的测定方法有曲线拟合法、直接交叉法和截距斜率法三种。 15、聚合反应中常用的聚合方法有溶液聚合、本体聚合、乳液聚合和悬浮聚合四种，其中乳液聚合的组成有：单体、水溶性引发剂、水、乳化剂；悬浮聚合的组成包含：单体、油溶性引发剂、水和分散剂。四类聚合方法中在能提高聚合速率的同时提高聚合度的是乳液聚合。
公务员考试行测真题答案解析(全) 1.【答案】D。寒冷天气户外锻炼时，应搓擦暴露在外的身体部位，以促进血液循环 2.【答案】B。《铡美案》—京剧—北京 中公解析：昆曲主要流传地是苏州昆山（属太仓州）一带；越剧主要流传地区是浙江；《花木兰》是豫剧，主要流传在河南。故本题答案选B。 3.【答案】A。平流层温度随高度增加而升高，对流层温度随高度增加而降低 4.【答案】C。（3）建立了经典力学体系 中公解析：图（1）、（2）、（3）、（4）中的人物分别是居里夫人、爱因斯坦、牛顿、达尔文。（1）居里夫人发现了放射性元素镭；（2）爱因斯坦提出了量子力学理论；（3）牛顿建立了经典力学体系；（4）达尔文提出了生物进化论理论。故本题答案选C。 5.【答案】C。用泡沫灭火器扑灭钠、镁等活泼金属火灾 6.【答案】C。上世纪50年代，在党政机关工作人员中开展“三反”运动：反贪污、反浪费、反盗骗国家财产 7.【答案】D。根据金属的耐腐蚀性，金属分重金属和轻金属 8.【答案】A。《史记》：李斯主张郡县制 中公解析：“孔融讨伐黄巾军”记载于《三国演义》，B项错误；“梁武帝舍身佛寺”记载于《梁书映帝纪》，C项错误；“王羲之泛舟东海”记载于《墨池记》，D项错误。故本题答案选A。 9.【答案】B。汽车引擎功率——马力 10.【答案】C。印刷在纸制品上的二维码是无效的 11.【答案】A。梅子金黄杏子肥，麦花雪白菜花稀 12.【答案】D。洞中方一日，世上已千年——运动的相对性
中公解析：“洞中方一日，世上已千年”包含的物理学知识是相对论中关于时空和引力的基本原理。根据爱因斯坦的相对论，在接近光速的宇宙飞船中航行，时间的流逝会比地球上慢得多，在这个“洞中”生活几天，则地球上已渡过了几年，几十年，甚至上千年。故本题答案选D。 13.【答案】A。清代——粉彩 14.【答案】B。某出租车公司通过兼并重组使其拥有的出租车数量达到原来的3倍 中公解析：A、C、D三项属于风险管理手段中的预防手段，损失预防是指在风险事故发生前，为了消除或减少可能引起损失的各种因素而采取的处理风险的具体措施，其目的在于通过消除或减少风险因素而降低损失发生的频率。B项不属于。故本题答案选B。 15.【答案】B。志深而笔长，梗概而多气——《左传》 16.【答案】B。天一阁 中公解析：天一阁是中国现存最早的私家藏书楼，也是亚洲现有最古老的图书馆和世界最早的三大家族图书馆之一。故本题答案选B。 17.【答案】C。冉阿让——视财如命的吝啬鬼 18.【答案】B。专心投水浒，回首望天朝——《单刀会》 中公解析：唱词“专心投水浒，回首望天朝”出自传奇剧本——《宝剑记》。故本题答案选B。 19.【答案】A。甲认为行政机关没有依法发给其抚恤金，起诉至法院 20.【答案】D。明清律中的“秋审”制度，反映了“人间司法应符合宇宙秩序”的观念 21.【答案】B。望尘莫及 中公解析：通读文段，文段的意思是说北宋工笔院体画水平很高，此前的工
一、基本概念题（共15分,每题3分） ⒈聚合物的化学反应 天然聚合物或由单体经聚合反应合成的聚合物为一级聚合物,若其侧基或端基为反应性基团,则在适当的条件下可发生化学反应,从而形成新的聚合物(为二级聚合物),由一级聚合物变为二级聚合物的化学反应。 ⒉缩聚反应 含有两个或两个以上官能团的低分子化合物,在官能团之间发生反应, 缩去小分子的同时生成高聚物的可逆平衡反应。 ⒊乳化作用 某些物质能降低水的表面张力，能形成胶束，胶束中能增溶单体，对单体液滴有保护作用，能使单体和水组成的分散体系成为稳定的难以分层的乳液，这种作用谓之。 ⒋动力学链长 一个活性中心，从引发开始到真正终止为止，所消耗的单体数目。 ⒌引发剂半衰期 引发剂浓度分解至起始浓度的一半所需的时间。 二、填空题（共20分,每空1分） ⒈自由聚合的方法有本体聚合、悬浮聚合、溶液聚合和乳液聚合。 ⒉逐步聚合的方法有熔融缩聚、溶液缩聚、界面缩聚和固相缩聚等。 ⒊聚氨酯大分子中有氨基甲酸酯基、异氰酸酯基、脲基甲酸酯基 和缩二脲基等基团。 ⒋聚合反应按反应机理可分为连锁聚合、逐步聚合、开环聚合 和聚合物的化学反应。 ⒌聚合物按大分子主链的化学组成可分碳链聚合物、杂链聚合物、元素有 机聚合物和无机聚合物。 三、简答题（共20分每题5分）
⒈ 乳液聚合的特点是什么? ⑴ 以水为介质价廉安全,乳液聚合中聚合物的相对分子质量可以很高,但体系的粘度可以很低,故有利于传热,搅拌和物料输送,便于连续操作。 ⑵ 聚合物胶乳可以作为粘合剂、涂料或表面处理剂等直接利用。 ⑶ 用于固体聚合物时需要加电解质破乳、水洗和干燥等工序，工艺过程较复杂，生产成本较悬浮聚合高。 ⑷ 乳液聚合体系中基本上消除了自动加速成现象；乳液聚合的聚合速率可以很高，聚合物的相对分子质量也很高。 ⑸ 产品中的乳化剂难以除净，影响聚合物的电性能。 ⒉ 乙烯进行自由基聚合时，为什么得到低密度PE ？写出产生长支链和短支链有关的化学反应方程式？ 原因 ：乙烯高温、高压自由基聚合时，聚乙烯链自由基向聚乙烯大分子的转移反应不能忽略，链转移的结果使聚乙烯大分子产生长支链和C 2～C 4短支链。 有关的化学反应方程式： 分子间转移生成长支链： ~~~CH 2 CH 2 + ~~~CH 2 CH 2~~~ ~~~CH 2 CH 3 + ~~~CH 2 CH ~~~ CH 2 CH + m CH 2 CH 2 CH 2 CH CH 2CH 2 CH 2 CH 2 终止 CH 2 CH CH 2CH 2CH 2CH 2 (支化PE)
第一章 1-3 宇宙飞船的外遮光罩是凸出于飞船船体之外的一个光学窗口，其表面的温度状态直接影响到飞船的光学遥感器。船体表面各部分的表明温度与遮光罩的表面温度不同。试分析，飞船在太空中飞行时与遮光罩表面发生热交换的对象可能有哪些？换热方式是什么？ 解：遮光罩与船体的导热 遮光罩与宇宙空间的辐射换热 1-4 热电偶常用来测量气流温度。用热电偶来测量管道中高温气流的温度，管壁温度小于气流温度，分析热电偶节点的换热方式。 解：结点与气流间进行对流换热 与管壁辐射换热 与电偶臂导热 1-6 一砖墙表面积为12m 2，厚度为260mm ，平均导热系数为1.5 W/(m ·K)。设面向室内的表面温度为25℃，而外表面温度为－5℃，确定此砖墙向外散失的热量。 1-9 在一次测量空气横向流过单根圆管对的对流换热试验中，得到下列数据：管壁平均温度69℃，空气温度20℃，管子外径14mm ，加热段长80mm ，输入加热段的功率为8.5W 。如果全部热量通过对流换热传给空气，此时的对流换热表面积传热系数为？ 1-17 有一台气体冷却器，气侧表面传热系数95 W/(m 2·K)，壁面厚2.5mm ，导热系数46.5 W/(m ·K)，水侧表面传热系数5800 W/(m 2·K)。设传热壁可看作平壁，计算各个环节单位面积的热阻及从气到水的总传热系数。为了强化这一传热过程，应从哪个环节着手。 1-24 对于穿过平壁的传热过程，分析下列情形下温度曲线的变化趋向：(1)0→λδ；(2)∞→1h ；(3) ∞→2h 第二章 2-1 用平底锅烧水，与水相接触的锅底温度为111℃，热流密度为42400W/m 2。使用一段时间后，锅底结了一层平均厚度为3mm 的水垢。假设此时与水相接触的水垢的表面温度及热流密度分别等于原来的值，计算水垢与金属锅底接触面的温度。水垢的导热系数取为1 W/(m ·K)。 解： δλt q ?= 2 .2381103424001113 12=??+=?+=-λδ q t t ℃ 2-2 一冷藏室的墙由钢皮、矿渣棉及石棉板三层叠合构成，各层的厚度依次为0.794mm 、 152mm 及9.5mm ，导热系数分别为45 W/(m ·K)、0.07 W/(m ·K)及0.1 W/(m ·K)。冷藏室的有效换热面积为37.2m 2，室内、外气温分别为－2℃和30℃，室内、外壁面的表面传热系数可分别按1.5 W/(m 2·K)及2.5 W/(m 2·K)计算。为维持冷藏室温度恒定，确定冷藏室内的冷却排管每小时内需带走的热量。 解：()2 3 233221116.95.21101.05.907.015245794.05.1123011m W h h t R t q =+ ???? ??+++--=++++?=?= -λδλδλδ总 W A q 12.3572.376.9=?=?=Φ 2-4一烘箱的炉门由两种保温材料A 和B 做成，且δA =2δB (见附图) 。 h 1 t f1 h 2 t f2 t w δA δ B
云南省公务员考试历年真题及解析 2015年云南公务员考试公告、报名注意事项、职位表等最新资讯及免费备考资料请点击： 《申论》试卷 满分100分时限150分钟 一、注意事项 1.本卷科目代码为“2”，请在答题卡相应位置准确填涂。 2.本题本由给定资料与作答要求两部分构成。考试时限为150分钟。其中，阅读给定资料参考时限为40分钟，作答参考时限为110分钟。 3.请在题本、答题卡指定位置上用黑色字迹的钢笔或签字笔填写自己的姓名和准考证号，并用2B铅笔在准考证号对应的数字上填涂。 4.请用黑色字迹的钢笔或签字笔在答题卡上指定的区域内作答，超出答题区域的作答无效! 5.待监考人员宣布考试开始后，你才可以开始答题。 6.所有题目一律使用现代汉语作答，未按要求作答的，不得分。 7.监考人员宣布考试结束时，考生应立即停止作答，将题本、答题卡和草稿纸都翻过来留在桌上，待监考人员确认数量无误、允许离开后，方可离开。 严禁折叠答题卡! 二、给定资料 1.大批赴美志愿者汉语教师在美国校园和社区内担当着文化使者的角色，来自四川的高中教师小琼就是其中之一。为期一年的赴美教学经历给她、她的美国学生乃至美国“街坊邻居”都留下珍贵记忆。
小琼在俄克拉荷马州一座小城执教，借住在一对老夫妇家中。小城只有一家沃尔玛超市。用男主人加里的话说，“全镇人几乎互相都认识”。这个四川姑娘每次出门都会被当地人认出来，很多人都会友善地同她打招呼。 文化交流归根结底是人的交流、感情的交融。小琼说，自己在2008年汶川大地震中不幸失去双亲，很长时间难以从悲伤中走出来，但这对美国老夫妇的悉心照顾、小镇居民的热情让她真切感受到人间真情。 和其他汉语教师一样，小琼也配备了介绍中国文化的“资源包”，内容从神话故事、历史名人到古典名着不一而足。不过，在和孩子们的接触中，她本身就是当地人了解中国的一个“资源包”。“你们也有手机么?”“家中有电视吗?”一个个问题背后是美国孩子对中国的不了解。当然，在打开“资源包”的同时也不可避免引发价值观碰撞。“美国老师不加班、中国老师爱加班”“中国人爱储蓄”，甚至小琼想起万里之外家人时充盈的泪水，都让孩子们乃至大人们真切地感知着“中国人”的家庭观念，碰撞后带来的是了解和欣赏。 “我们觉得她是最好的‘中国制造’。”加里对记者幽默道，“如果你们国家要派出中国文化大使，选我们的琼准没错。” 当记者在世界各地问起：“提起中国文化，您会想到什么?”在赤道边春城内罗毕，中非关系专业在读研究生瑟库拉这样告诉记者：“孔子，我会想到他。我上过不少有关中国外交、非中关系的课，每次遇到理解不了的思想时，我们就开玩笑说‘这是孔子的思想’，每次辩论课上找论据时，我们最后总会找到‘孔子曰……’。西方也有很多先贤，但中国先贤似乎我只了解孔子。” 在内罗毕CBD地区一家大排档餐厅，28岁的顾客贝利对记者说：“我通过在内罗毕工作的中国人了解中国文化。我觉得要想让肯尼亚人了解中国文化，最重要的是生活在本地的中国人的
1、使自由基聚合反应速率最快的聚合方式是（C ）。 A.热引发聚合 B.光聚合 C.光敏聚合 D. 热聚合 答案（ C ） 2、在自由基聚合反应中，链自由基的（ D ）是过氧类引发剂引发剂效率降低 的主要原因 A.屏蔽效应 B.自加速效应 C.共轭效应 D.诱导效应 3、MMA（Q=0.74）与（ C ）最容易发生共聚 A. St（1.00 ） B. VC（0.044 ） C. AN ( 0.6 ) D. B( 2.39) 4、异戊二烯配位聚合理论上可制得（ 6 ）种立体规整聚合物。 A. 6 B. 4 C. 5 D.3 1、丁二烯配位聚合可制得（B ）种立体规整聚合物。 A. 6 B. 4 C. 5 D.3 5、是阻聚剂并可用于测定引发反应速率的是（ B ） A.对苯二酚 B.DPPH C.AIBN D.双酚A 3、丁二烯（e=-1.05）与（D ）最容易发生交替共聚 A.苯乙烯（-0.8） B.氯乙烯（0.20） C.丙烯腈(0.6) D.马来酸酐(2.25) 4、不需要引发剂的聚合方法是（D ）。 A.热引发聚合 B.光聚合 C.光敏聚合 D. 热聚合 5、常用于保护单体的试剂是（ D ） A. BPO B.FeCl3 C.AIBN D. 对苯二酚 1、某一聚合反应，单体转化率随反应时间的延长而增加。它属于(连锁)聚合 反应。 2、BPO在高分子合成中是(引发剂)剂，对苯二酚加在单体中用作（阻聚剂）。 3、氧在低温时是(阻聚剂 )、在高温时是（引发剂）。 4、常用的逐步聚合反应方法有(熔融)缩聚、( 溶液) 缩聚、(界面 ) 缩聚。 5、链转移剂能使聚合物的分子量(降低 ) 7、梯形结构聚合物有较高的(热 )稳定性。 8、聚乙烯、聚苯乙烯、聚氯乙烯和聚丙烯的结构分别是（-[CH2CH2]n- ）、（-[CH2CH(C6H5)]n- ）、（-[CH2CHCl]n- ）和（-[CH2CHCH3]n- ）。 9、腈纶的化学名称是（聚丙烯腈）。 精品文档
第一章 绪论 计算题 1. 求下列混合物的数均分子量、质均分子量和分子量分布指数。 a 、组分A ：质量 = 10g ，分子量 = 30 000； b 、组分B ：质量 = 5g ，分子量 = 70 000； c 、组分C ：质量 = 1g ，分子量 = 100 000 解：数均分子量 38576 100000 /170000/530000/101 510) /(=++++= = =≡∑∑∑∑∑i i i i i i i n M m m n M n n m M 质均分子量 10300005700001100000 46876 1051 i i w i i i m M M w M m = =?+?+?= =++∑∑∑ 分子量分布指数 w M /n M =46876/38576 = 第2章 缩聚与逐步聚合 计算题 2. 羟基酸HO-(CH 2)4-COOH 进行线形缩聚，测得产物的质均分子量为18,400 g/mol -1，试计算：a. 羧基已经醌化的百分比 b. 数均聚合度 c. 结构单元数n X 解：已知100,184000==M M w 根据 p p X M M X w w w -+= = 110和得：p=，故已酯化羧基百分数为%。 9251,1=+=n n w M P M M 51.92100 92510=== M M X n n
8. 等摩尔的乙二醇和对苯二甲酸在280℃下封管内进行缩聚，平衡常数K=4，求最终n X 。另在排除副产 物水的条件下缩聚，欲得 100=n X ，问体系中残留水分有多少 解： 3111 =+=-= K p X n L mol n n K pn K p X w w w n /10*410011 4-==≈=-= 9. 等摩尔二元醇和二元酸缩聚，另加醋酸%，p=或时聚酯的聚合度多少 解：假设二元醇与二元酸的摩尔数各为1mol ，则醋酸的摩尔数为。N a =2mol ，N b =2mol ，015.0' =b N mol 985.0015 .0*222 2, =+= += b b a N N N r 当p=时， 88.79995 .0*985.0*2985.01985 .01211=-++=-++= rp r r X n 当p=时， 98.116999 .0*985.0*2985.01985 .01211=-++=-++= rp r r X n 14题 18. 制备醇酸树脂的配方为 季戊四醇、邻苯二甲酸酐、丙三羧酸[C 3H 5（COOH ）3]，问能否不产生凝胶而
1、给定资料3-6缉拿了我国传统节日被“淡化”和“异化”的诸多现象，请指出具体表现。（25分）要求：内容全面，观点明确，逻辑清晰，语言准确，不超过300字。 解析：单一式概括题 要求中出现逻辑清晰，需要对淡化和异化进行分类概括。 淡化主要是在材料三、四中，异化主要在材料五、六。 淡化：不少人特别是年轻人不知道节日文化的内涵，节日生活空荡荡，无事可做。对传统民俗遗忘，节日氛围缺失，节日以吃为主要基调，节日主要文化活动是看电视。 异化：传统节日变成了社交资源的主要契机，节日食品，节日传统式微，对文化符号和功能意义曲解或淡忘，对传统节日事象妄谈。 2、根据给定资料判断并分析下列观点的正误，并简要说明理由。（20分） 解析：综合分析题。此题只需要对两个观点判断对错，并进行分析即可。 第一个观点是错误的。原因：传统是被不断发明、生产和再生产出来的，现有的传统并非一成不变的。今天出现的文化现象，实际上也正在为促成向后延续的传统增加新的因素。在工业化和城市化面前，传统文化的不断创新，会使文化得到进一步传承、发展、弘扬。 第二个观点是正确的。在当前的文化语境下，不少人特别是年轻人不知道节日文化的内涵，节日生活空荡荡，无事可做，即使“申遗”成功，也不会引起人们对于传统节日文化的重 视。 3、某公益组织与策划一次名为“月满中秋”的公益活动，向全社会发出重视传统节日的文 化倡导。请你写出该倡议书的主要内容。（20分） 要求：目标清楚，内容具体，倡议具有可操作性，300字左右。 解析：此题题目要求中明确提出倡议具有可操作性，因此在作答中侧重倡议书内容，以对策为主。 倡议：1、保护传统文化。要珍爱中华民族的优良传统，在全球文化交融中更加自觉地运 用多种形式保护传统文化，传承传统文化。2、过好传统节日。配合国务院把传统节日纳入法定节日的举措，过好各具特色的民族节日，积极开展节庆文体娱乐活动。3、弘扬传统美德。以过好节日为载体，大力弘扬庄敬自强、孝老爱亲、家庭和睦、重诺守信等传统美德，弘扬爱国守法、明礼诚信、团结友善、勤俭自强、敬业奉献的公民基本道德规范。4、锻造民族精神。在新的形势下自觉发扬爱国主义精神、包容和谐的精神、扶助友爱的精神、刻苦耐劳的精神、革故鼎新的精神，增强民族自信心、自豪感。5、发展文化产业。依托传统节日资源，发展节庆用品生产、文化艺术展演、旅游观光等产业，促进传统文化现代化，推动优秀传统文化走出国门，走向世界。 4、南宋思想家朱熹曾说：自敬，则敬之；自慢，则人慢之。请你从给定的资料处罚，结 合实际，以“增强民族自信重建节日文化”为标题，写一篇文章谈谈自己的体会与思考。（35分）要求：主题正确，内容丰富，论证深入，语言流畅900-1100字。 解析：为命题式作文，标题为“增强民族自信重建节日文化”。因为题目内容偏正面，因 此适宜写政论文。题目中虽然谈的是重建节日文化，但是主旨还是谈的对于传统文化的传承。只要在文章中谈到对节日文化重建，对传统文化传承，均可。 答：当今社会，小到个人、企业，大到国家都开意识到文化的重要。曾几何时，中华文化有如一丝耀眼的曙光，照亮了人类文明的蛮荒大地，从此便一直站在人类文明发展的最前沿，引领着人类文化的进步和繁荣，形成了自信积极的文化自信心。然而自鸦片战争以降，在西方军事、科技、经济和文化猛烈冲击之下，中华文化逐渐丧失了自信心，不断地徘徊在盲目自大和妄自菲薄的怪圈里。 重建文化自信，不能靠吃老本，而必须依靠创新。我国有着五千年光辉灿烂的历史，也有着可与日月争辉、能同天地齐寿的文化成果，但不可否认的是，文化是不断发展、变化与革新
传热学习题_建工版V 0-14 一大平板，高3m ，宽2m ，厚，导热系数为45W/, 两侧表面温度分别为 w1t 150C =?及w1t 285C =? ，试求热流密度计热流量。 解：根据付立叶定律热流密度为： 2 w2w121t t 285150q gradt=-4530375(w/m )x x 0.2λλ??--??=-=-=- ? ?-???? 负号表示传热方向与x 轴的方向相反。 通过整个导热面的热流量为： q A 30375(32)182250(W)Φ=?=-??= 0-15 空气在一根内经50mm ，长米的管子内流动并被加热，已知空气的平均温度为85℃，管壁对空气的h=73(W/m 2.k)，热流密度q=5110w/ m 2, 是确定管壁温度及热流量?。 解：热流量 qA=q(dl)=5110(3.140.05 2.5) =2005.675(W) πΦ=?? 又根据牛顿冷却公式 w f hA t=h A(t t )qA Φ=??-= 管内壁温度为：
w f q5110 t t85155(C) h73 =+=+=? 1-1．按20℃时，铜、碳钢（%C）、铝和黄铜导热系数的大小，排列它们的顺序；隔热保温材料导热系数的数值最大为多少列举膨胀珍珠岩散料、矿渣棉和软泡沫塑料导热系数的数值。 解： (1)由附录7可知，在温度为20℃的情况下， λ铜=398 W/(m·K)，λ碳钢＝36W/(m·K)， λ铝＝237W/(m·K)，λ黄铜＝109W/(m·K). 所以,按导热系数大小排列为: λ铜>λ铝>λ黄铜>λ钢 (2) 隔热保温材料定义为导热系数最大不超过 W/(m·K). (3) 由附录8得知，当材料的平均温度为20℃时的导热系数为: 膨胀珍珠岩散料:λ=+ W/(m·K) =+×20= W/(m·K); 矿渣棉: λ=+ W/(m·K) =+×20= W/(m·K);
历年公务员考试试题及答案解析 20天行测83分申论81分（经验）? ? ? ? ? ??（适合：国家公务员，各省公务员，村官，事业单位，政法干警，警察，军转干，路转税，选调生，党政公选，法检等考 试） ?????????????????????????????????????????????? ??———知识改变命运，励志照亮人生 ???? 我是2010年10月15号报的国家公务员考试，报名之后，买了教材开始学习，在一位大学同学的指导下，大约20天时间，行测考了83.2分，申论81分，进入面试，笔试第二，面试第一，总分第二，成功录取。在这里我没有炫耀的意思，因为比我考的分数高的人还很多，远的不说，就我这单位上一起进来的，85分以上的，90分以上的都有。只是给大家一些信心，分享一下我的经验，我只是普通大学毕业，智商和大家都一样，关键是找对方法，事半功倍。 ????指导我的大学同学是2009年考上的，他的行测、申论、面试都过了80分，学习时间仅用了20多天而已。我也是因为看到他的成功，
才决定要考公务员的。“人脉就是实力”，这句话在我这位同学和我身上又一次得到验证，他父亲的一位朋友参加过国家公务员考试命题组，这位命题组的老师告诉他一些非常重要的建议和详细的指导，在这些建议的指导下，我同学和我仅仅准备了20天左右的时间，行测申论就都达到了80分以上。这些命题组的老师是最了解公务员考试机密的人，只是因为他们的特殊身份，都不方便出来写书或是做培训班。下面我会把这些建议分享给你，希望能够对你有所帮助。? ???? 在新员工见面会上，我又认识了23位和我同时考进来的其他职位的同事，他们的行测申论几乎都在80分以上，或是接近80分，我和他们做了详细的考试经验交流，得出了一些通用的备考方案和方法，因为只有通用的方法，才能适合于每一个人。? ???? 2010年国考成功录取后，为了进一步完善这套公务员考试方案，我又通过那位命题组的老师联系上了其他的5位参加过命题的老师和4位申论阅卷老师，进一点了解更加详细的出题机密和阅卷规则。因为申论是人工阅卷，这4位申论阅卷老师最了解申论阅卷的打分规则，他们把申论快速提高到75到80分的建议写在纸上，可能也就50页纸而已，但是，他们的建议比任何培训机构和书籍效果都好（我是说申论）。这一点我是深有体会并非常认同的。?
齐齐哈尔大学试卷 考试科目：高分子化学试卷编号:C 适用对象：高分子材料051-053使用学期：2007—2008—1 第三学期 课程编码：01313001 共6道大题总分100分共3 页 考生须知： １）姓名必须写在装订线左侧，其它位置一律作废。 ２）请先检查是否缺页，如缺页应向监考教师声明，否则后果由考生负责。 ３）答案一律写在答题纸上，可不抄题，但要标清题号。 ４）用兰色或黑色的钢笔、圆珠笔答题。 监考须知：请将两份题签放在上层随答题纸一起装订。 一、单项选择题（总分20分，每小题2分） 1.目前使用的全同聚丙烯是丙烯经___________聚合得到的。 A 阳离子聚合 B 自由基聚合 C 配位聚合 D 阴离子聚合 2.聚氨酯通常是由两种单体反应获得，它们是_______。 A 己二胺－己二酸二甲酯 B 三聚氰胺－甲醛 C 己二醇－二异氰酸酯 D 己二胺－二异氰酸酯 3.合成线型酚醛预聚物的催化剂应选用_______。 A 草酸 B 正丁基锂 C 氢氧化钙 D 过氧化氢 4.在己二酸和己二醇缩聚反应中加入0.4%的对甲苯磺酸起到的作用为_____。 A 链转移剂 B 提高聚合速率 C 控制分子量 D 提高反应程度 5. 1.8mol邻苯二甲酸酐，1mol丙三醇，0.1mol的1,2-丙二醇组成缩聚体系。用Carothers 方程计算出该缩聚体系的凝胶点约等于______。 A 1.0 B 0.96 C 0.85
D 0.91 6．下列哪个聚合物最容易解聚成单体 A PE B PVC C PAN D PMMA 7. 下列哪个单体相对活性较大 A 苯乙烯 B 丙烯腈 C 氯乙烯 D 醋酸乙烯酯 8.自由基聚合体系中出现自动加速现象的原因是_______。 A 单体浓度降低 B 引发剂浓度降低 C 体系温度升高 D 体系粘度增大 9.对于自由基聚合，在其他条件保持不变的前提下升高聚合温度，得到的聚合物的分子量将______。 A 减小 B 增大 C 不变 D 说不准 10．涤纶树脂的醇解是______反应。 A 功能化 B 聚合度相似转变 C 化学降解 D 改善性能 二、聚合物制备反应方程式（总分10分，每小题2分） 1.顺丁橡胶 2. Nylon-1010 3. nCH2=CHOR 4.有机玻璃 5.聚醋酸乙烯酯 三、判断题（总分20分，每小题2分） 1.n-C4H9Li + CH2=CHCl能进行聚合反应对吗？ 2.Fe2++H2O2+ CH2=CHCOOCH3能进行聚合反应对吗？ 3.Na +CH2=CHOR 能进行聚合反应对吗？ 4.CH2=CH-CH3能进行自由基聚合，对吗？
2018亳州公务员考试试题答案及解析(文字版) 2018亳州公务员考试报名工作已结束，2018安徽公务员笔试时间为4月21日-22日，届时安徽华图将根据考生回忆组织教研室整理提供2018亳州公务员考试试题答案及解析(文字版)。希望能对广大考生有所帮助！ 广大考生需要注意：省直考点设在合肥市。各地考点设在设区的市政府所在地。报考广德、宿松县职位的考生，分别在宣城、安庆市考点考试。具体考点、考场详见本人《准考证》。《行政职业能力测试》和《专业知识》客观题部分一律用2B铅笔在答题卡上填涂作答;《申论》和《专业知识》主观题部分一律用黑色字迹的钢笔、签字笔在答题卡上指定的位置作答。军事知识科目根据试卷答题要求作答。 2018亳州公务员考试笔试备考：https://www.doczj.com/doc/1a10417808.html,/zt/ahgk/ 2018亳州公务员考试历年试题：https://www.doczj.com/doc/1a10417808.html,/zt/zhti/ 【☆2018亳州公务员考试试题答案及解析(文字版)☆】 2018亳州公务员考试笔试时间为4月21日-22日，届时安徽华图将根据考生回忆组织教研室整理提供试题解析，请考生保持关注！现提供2017年安徽公务员考试行测试题解析及备考技巧，仅供参考： 声明: 1、试题来源于网络，可能存在偏差，华图教育不对此试题的准确性、合法性以及内容的真实性负责; 2、本试题解析中答案及解析为华图教育独家解析，其他任何机构及个人未经华图教育同意不得转载; 3、若有权利人对试题及解析主张权利，请及时联系我司，我司将依法采取措施保障权利人合法权益。
4.良好生态环境，最公平的公共产品，是最( )的民生福祉。当前，我国资源约束( 环境污染严重，生态系统退化的问题十分严峻，人民群众对清新空气，干净饮水、安全、食品优美环境的要求越来越强烈。 A.普遍不力 B.重要紧张 C.普惠超紧 D.关键不够[答案]( 解析] 逻辑填空实词辨析。第一空，在语境中指的是“良好生态环境、最公平的公共产品”，这些对民众来说都是造福生活的最普遍需要的实惠，且第一空形容的是民生福祉，因此用“普惠”最合适。 5.礼仪服饰庄重而_ 自生一种威仪。事实上，这种威仪感，来自礼服各个不同部件背后的渊源和寓意。另- 方面，如果将礼服层层剥开来看，就是一部_ 的政治史。A.美丽宏伟B.艳丽壮阔C.华美恢弘D.秀美磅礴[答案]c. 解析]逻辑填空，近义词辨析。考察予以侧重，根据解释性语句“自生一种威仪”可知填入第一空的词要有生出威仪的意思，只能对应“华美”，华美有华丽美好之意，华丽与威仪有所对应，秀美只是秀丽美好。不能体现威仪，美丽与艳丽都只有美的意思，并不能体现威仪，因此只能选C。第二空“恢弘”形容政治史，搭配得当，故选C
高分子化学试题 一、选择题 1.下列说法对于尼龙-66正确的是：（） A . 重复单元=结构单元 B . 结构单元=单体单元 C. DP = D. = 2n 2.乳液聚合物的粒径大小为（） A. 1～10μm B. 0.01～5mm C. 0.5～1.0mm D. 0.05～0.15μm 3.聚氯乙烯和聚丙烯的英文缩写符号分别是：（） A . PVC PP B . PET PS C. PET PE D. PVC PU 4.聚合物SBR的组成：（） A . 乙烯和丙烯的共聚物 B . 乙烯和醋酸丙烯的共聚物 C. 丙烯腈和1,3-丁二烯的共聚物 D. 苯乙烯和1,3-丁二烯的共聚物 5.四氢呋喃可以进行下列哪种聚合（） A . 自由基聚合 B . 阴离子聚合 C. 阳离子聚合 D. 配位聚合 6.下列属于自由基聚合的引发剂的是（） A . Na + 萘 B . + 水 C. n-C4H9Li D. (C6H5CO)2O2 7. 聚1,3-丁二烯有几种立体异构体，属于几何异构体有几种，聚丙烯有几种立体异构体，属于光学异构体有几种（）A. 4 4 3 3 B. 4 2 3 3 C. 4 4 3 0 D. 4 2 3 0 8. 自动加速效应是自由基聚合特有的现象，他不会导致（） A. 聚合速率增加 B. 爆聚现象 C. 相对分子质量分布变窄 D. 聚合物相对分子质量增加 9.若聚合反应温度对聚合速率和分子量影响均较小，是因为（） A. 聚合热小 B. 引发剂分解活化能低 C. 反应是放热反应 D. 引发剂分解活化能高 10.本体聚合至一定转化率时会出现自动加速现象，这时体系中的自由基浓度[M·]和自由基寿命τ的变化为（）A. [M·]增加，τ延长 B. [M·]增加，τ缩短 C. [M·]减少，τ延长 D. [M·]减少，τ缩短 二、填空题 1. 无定形高聚物的物理状态及力学性质随温度而变，其中T g是；T f是，而在结晶高聚物中T m 是。 2. 聚合物的一次结构是与结构单元有关的结构它包括、和。 3. 本体聚合应选择引发剂、乳液聚合应选择引发剂。 4. 聚合物聚合度变大的化学反应有、和等。 5. 凡能获得立体规整性聚合物的聚合反应，都称为。采用Ziegler-Natta引发剂所得的聚合物通常是，也可以是。 6. 等摩尔的二元醇和二元酸在一定温度下，于封管中进行均相聚合，已知该温度下的平衡
