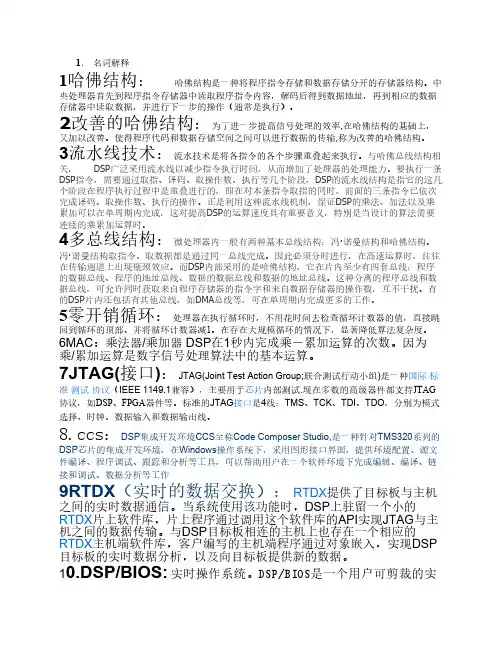

1．名词解释
1哈佛结构：哈佛结构是一种将程序指令存储和数据存储分开的存储器结构。中央处理器首先到程序指令存储器中读取程序指令内容，解码后得到数据地址，再到相应的数据存储器中读取数据，并进行下一步的操作（通常是执行）。
2改善的哈佛结构：为了进一步提高信号处理的效率,在哈佛结构的基础上，又加以改善。使得程序代码和数据存储空间之间可以进行数据的传输,称为改善的哈佛结构。3流水线技术：流水技术是将各指令的各个步骤重叠起来执行。与哈佛总线结构相关，DSP广泛采用流水线以减少指令执行时间，从而增加了处理器的处理能力。要执行一条DSP指令，需要通过取指、译码、取操作数、执行等几个阶段，DSP的流水线结构是指它的这几个阶段在程序执行过程中是重叠进行的，即在对本条指令取指的同时，前面的三条指令已依次完成译码、取操作数、执行的操作。正是利用这种流水线机制，保证DSP的乘法、加法以及乘累加可以在单周期内完成，这对提高DSP的运算速度具有重要意义，特别是当设计的算法需要连续的乘累加运算时。
4多总线结构：微处理器内一般有两种基本总线结构：冯·诺曼结构和哈佛结构。冯·诺曼结构取指令、取数据都是通过同一总线完成。因此必须分时进行，在高速运算时，往往在传输通道上出现瓶颈效应。而DSP内部采用的是哈佛结构，它在片内至少有四套总线：程序的数据总线、程序的地址总线、数据的数据总线和数据的地址总线。这种分离的程序总线和数据总线，可允许同时获取来自程序存储器的指令字和来自数据存储器的操作数，互不干扰。有的DSP片内还包括有其他总线，如DMA总线等，可在单周期内完成更多的工作。
5零开销循环：处理器在执行循环时，不用花时间去检查循环计数器的值，直接跳回到循环的顶部、并将循环计数器减1。在存在大规模循环的情况下，显著降低算法复杂度。
6MAC：乘法器/乘加器 DSP在1秒内完成乘－累加运算的次数。因为
乘/累加运算是数字信号处理算法中的基本运算。
7JTAG(接口)：JTAG(Joint Test Action Group;联合测试行动小组)是一种国际标准测试协议（IEEE 1149.1兼容），主要用于芯片内部测试.现在多数的高级器件都支持JTAG 协议，如DSP、FPGA器件等。标准的JTAG接口是4线：TMS、TCK、TDI、TDO，分别为模式选择、时钟、数据输入和数据输出线。
https://www.doczj.com/doc/1a10400346.html,s：DSP集成开发环境CCS全称Code Composer Studio,是一种针对TMS320系列的DSP芯片的集成开发环境，在Windows操作系统下，采用图形接口界面，提供环境配置、源文件编译、程序调试、跟踪和分析等工具，可以帮助用户在一个软件环境下完成编辑、编译、链接和调试、数据分析等工作
9RTDX（实时的数据交换）：RTDX提供了目标板与主机之间的实时数据通信。当系统使用该功能时，DSP上驻留一个小的RTDX片上软件库，片上程序通过调用这个软件库的API实现JTAG与主机之间的数据传输。与DSP目标板相连的主机上也存在一个相应的
RTDX主机端软件库，客户编写的主机端程序通过对象嵌入，实现DSP 目标板的实时数据分析，以及向目标板提供新的数据。
10.DSP/BIOS:实时操作系统。DSP/BIOS是一个用户可剪裁的实
时操作系统，主要由三部分组成：多线程实时内核（抢占式多线程）；实时分析工具；芯片支持库。利用实时操作系统开发程序，可以方便快速的开发复杂的DSP程序。操作系统维护调度多线程的运行，只需将定制的数字信号算法作为一个线程嵌入系统即可；芯片支持库帮助管理外设资源，复杂的外设寄存器初始化可以利用直接图形工具配置；实时分析工具可以帮助分析算法实时运行情况
11.COFF：dsp的目标文件结构。COFF是TI为了软件开发环境与流程的标准化而使用的一种通用对象文件格式（Common Object File Format，COFF）。COFF的主要优势体现在一个开发任务被分解成多个子任务，并由多个人员分别进行开发的时候，可以有效地提高开发的效率。这个是TI官方的定义，通俗的讲（貌似老美都特别喜欢推广、宣传这样的模式），就是把大程序使用模块化的方法进行分解，各个模块之间相对独立，从而提高了编程与调试的效率。
二．填空概念
1.coff中最重要的概念是（段）。
https://www.doczj.com/doc/1a10400346.html,s中哪个窗口可以查看C语言和汇编语言的混合代码？
答：反汇编窗口
3.两种特殊的间接寻址方式中专用于FFT的是：位倒序寻址
4.DSP中采用的是哪两种数据格式？
定点，浮点。。
定点DSP芯片按照定点的数据格式进行工作，其数据长度通常为16位、24位、32位。
定点DSP的特点：体积小、成本低、功耗小、对存储器的要求不高；但数值表示范围较窄，必须使用定点定标的方法，并要防止结果的溢出。
浮点DSP芯片按照浮点的数据格式进行工作，其数据长度通常为32位、40位。由于浮点数的数据表示动态范围宽，运算中不必顾及小数点的位置，因此开发较容易。但它的硬件结构相对复杂、功耗较大，且比定点DSP芯片的价格高。通常，浮点DSP芯片使用在对数据动态范围和精度要求较高的系统中。
5.C54x的DSP的总线结构的相关内容
答：总线结构
TMS320C54X片内有8条16位主总线:4条程序、数据总线和4条地址总线。这些总线的功能如下:
a. 程序总线(PB)传送取自程序存储器的指令代码和立即操作数。
b. 3条数据总线(CB、DB和EB)将内部个单元(如CPU、数据地址生成电路、程序地址生成电路、在片外围电路以及数据存储器)连接在一起。CB和DB传送读自数据存储器的操作数。EB传送写到存储器的数据。
c. 4个地址总线(PAB、CAB、DAB 和EAB)传送执行指令所需的地址由于其总线结构采用了增强型哈佛结构,分为程序、数据和地址三种总线方式,使得TMS320C54X的CPU 有高速和并行执行指令的能力,大大提高了其
运算速度和效率。
6.选择dsp芯片应注意什么？
答：：设计DSP应用系统，选择DSP芯片时非常重要的一个环节。只有选定了DSP芯片才能进一步设计外围电路集系统的其它电路。总的来说，DSP芯片的选择应根据实际的应用系统需要而确定。一般来说，选择DSP 芯片时考虑如下诸多因素。
（1） DSP芯片的运算速度。运算速度是DSP芯片的一个最重要的性能指标，也是选择DSP芯片时所需要考虑的一个主要因素。DSP芯片的运算速度可以用以下几种性能指标来衡量：
1）指令周期。就是执行一条指令所需要的时间，通常以ns为单位。
2） MAC时间。即一次乘法加上一次加法的时间。
3） FFT执行时间。即运行一个N点FFT程序所需的时间。
4） MIPS。即每秒执行百万条指令。
5） MOPS。即每秒执行百万次操作。
6） MFLOPS。即每秒执行百万次浮点操作。
7） BOPS。即每秒执行十亿次操作。
（2） DSP芯片的价格。根据一个价格实际的应用情况，确定一个价格适中的DSP芯片。
（3） DSP芯片的硬件资源。
（4） DSP芯片的运算速度。
（5） DSP芯片的开发工具。
（6） DSP 芯片的功耗。
（7）其它的因素，如封装的形式、质量标准、生命周期等。
DSP应用系统的运算量是确定选用处理能力多大的DSP芯片的基础。那么如何确定DSP系统的运算量以选择DSP芯片呢？
（1）按样点处理
按样点处理就是DSP算法对每一个输入样点循环一次。例如；一个采用LMS算法的256抽头德的自适应FIR滤波器，假定每个抽头的计算需要3个MAC周期，则256抽头计算需要256*3=768个MAC周期。如果采样频率为8KHz，即样点之间的间隔为125μs的时间，DSP芯片的MAC周期为200μs，则768个周期需要153.6μs的时间，显然无法实时处理，需要选用速度更快的芯片。
（2）按帧处理
有些数字信号处理算法不是每个输入样点循环一次，而是每隔一定的时
间间隔（通常称为帧）循环一次。所以选择DSP芯片应该比较一帧内DSP 芯片的处理能力和DSP算法的运算量。假设DSP芯片的指令周期为
P（ns），一帧的时间为⊿τ（ns），则该DSP芯片在一帧内所提供的最大运算量为⊿τ/ P 条指令。
https://www.doczj.com/doc/1a10400346.html,s中三种调试点的各自特点是什么?有什么异同？
答：调试点包括：断点，探测点，评价点。
断点：是任何调试工作的一项基本内容。
断点的作用是：暂停程序的运行，以便观察程序的状态，检查或修正变量，查看调用的堆栈，存储器和寄存器的内容等。
设置断点其实是省时的调试方法，但如果断点前涉及到了一些CPU 读取外部数据的话，有可能会…
探测点：
Probe Point是开发算法的一个有用工具，可以使用Probe Point…即：将PC机文件中数据传送到目标板上的buffer，供算法使用。将目标板上buffer中的输出数据传送到PC机文件中以供分析。更新一个窗口，如由数据绘出的Graph窗口。
二者的异同：
Probe Point与Breakpoints都会…，但Probe Point只是暂时中断程序运行，当程序运行到Probe Point时会更新与之相连接的窗口，然后自动继续运行程序；Breakpoints中断程序运行后，将更新所有打开的窗口，且只能用人工的方法恢复程序运行；Probe Point可与FILEIO配合，在目标板与PC文件之间传送数据，Breakpoints则…
探针与断点的区别： 1. 探针停止目标设备，完成一个动作，即刻恢复目标系统的运行； 2. 断点停止目标设备，直到手动恢复并且打开的窗口刷新目标系统的运行； 3. 探针允许自动完成文件的输入和输出，断点不可以。
8.循环寻址和倒位序寻址各有的算法、用途、原理，原则。
答：复印件、
9.C语言源程序。汇编源程序。C语言库文件
10什么是DSP？
D SP（digital singnal processor）是一种独特的微处理器，是以数字信号来处理大量信息的器
件。其工作原理是接收模拟信号，转换为0或1的数字信号，再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。它不仅具有可编程性，而且其实时运行速度可达每秒数以千万条复杂指令程序，源源超过通用微处理器，是数字化电子世界中日益重要的电脑芯片。它的强大数据处理能力和高运行速度，是最值得称道的两大特色
DSP既是Digital Signal Processing的缩写(数字信号处理的理论和方法)或者是Digital Signal
Processor(用于数字信号处理的可编程微处理器)的缩写。我们所说的DSP技术,则一般指将通用的或专用的DSP处理器用于完成数字信号处理的方法和技术。
DSP简答题
1、 CCS软件配置步骤。
采用标准配置文件进行系统配置的步骤：
步骤1：启动CCS配置程序：双击桌面上的Setup CCS快捷图标，弹出对话框。
步骤2：清除以前定义的配置。
步骤3：选择与目标系统相匹配的配置文件。
步骤4：将所选中的配置文件加入到系统配置中。
步骤5：安装驱动程序。点击“Intall a Device Driver”，弹出选择器件驱动程序对话框。
步骤6：保存系统配置。打开“File”菜单，单击“Save”按钮，将系统配置保存在系统寄存器中，完成CCS的系统配置。
2、编写显示“This is my program!”的DSP程
序。
#include
#include "program.h"
#define BUFSIZE 30
struct PARMS str =
{
2934,
9432,
213,
9432,
&str
};
* ======== main ========
void main()
{
#ifdef FILEIO
int i;
char scanStr[BUFSIZE];
char fileStr[BUFSIZE];
size_t readSize;
FILE *fptr;
#endif
/* write a string to stdout */
puts("This is my program!\n");
#ifdef FILEIO
/* clear char arrays */
for (i = 0; i < BUFSIZE; i++) {
scanStr[i] = 0 /* deliberate syntax error */
fileStr[i] = 0;
}
/* read a string from stdin */
scanf("%s", scanStr);
/* open a file on the host and write char array */
fptr = fopen("file.txt", "w");
fprintf(fptr, "%s", scanStr);
fclose(fptr);
/* open a file on the host and read char array */ fptr = fopen("file.txt", "r");
fseek(fptr, 0L, SEEK_SET);
readSize = fread(fileStr, sizeof(char), BUFSIZE, fptr);
printf("Read a %d byte char array: %s \n", readSize, fileStr);
fclose(fptr);
#endif
3.内存定位文件的作用是什么？举例说明
内存定位文件用于DSP代码的定位。由于DSP的编译器的编译结果是未定的，DSP没有操作系统来定位执行代码，每个客户设计的DSP系统的配置也不尽相同，因此需要用户自己定义代码的安装位置。
以C5000为例，基本格式为：
-o sample.out
-m sample.map
sample.obj
memin it.obj
-l rts.lib
MEMORY{
PAGE 0:VECT:origin = 0xff80,length 0x80
PAGE 0:PROG:origin = 0x2000,length 0x400
PAGE 1:DATA:origin = 0x800,length 0x400}
SECTIONS{
.vectors:{}>PROG PAGEO
.text:{}>PROG PAGEO
.data:{}>PROG PAGEO
.cinit:{}>PROG PAGEO
.bss:{}>PROG PAGE1
4.简述位倒序寻址的主要用途及实现方法，并举例说明位倒序寻址上的实现过程。
答：ARx-oB和ARx+oB是间接寻址的位倒序寻址类型。间接寻址是ARx 中是内容与ARo中内容以位倒序的方式相加产生，ARx中是新内容即进位是从左到右而不是从右到左的。（可写可不写）
位倒序寻址主要应用与FFT运算，可以提高FFT算法是执行速度和使用存储器的效率，FFT运算主要实现采样数据从时域到频域的转换，服务与信号分析，FFT要求采样点舒如师倒序时，输出才是顺序；如输入是顺序，则输出就是倒序，采用位倒序寻址的方式正好符合FFT算法的
要求。
使用时，AR0存放的整数值为FFT点数的一半，另一个辅助寄存器ARx指向存放数据单元。位倒序寻址将AR0加到辅助寄存器中，地址以位反转方式产生。也就是说，两者相加时，进位是从左到右反向传播的，而不是通常加法中的从右到左。
例如：假设辅助寄存器都是8位字长，AR2中存放数据存储器的基地址（设为0110 0000B），指向X（0）的存储单元，设定AR0的值是FFT长度的一半。对16点FFT:
AR2 =0110 0000B
AR0=0000 1000B
执行指令：RPT #15 ;
循环执行下一条语句 15+1 次，PORTW *AR2+0B,PA;
PA 为外设输出端口，AR0以倒序方式加入。
注：第0次循环：（0110 0000）——>PA——>X（0）
第1次循环：（0110 1000）——>PA——>X（1）
第2次循环：（0110 0100）——>PA——>X（2）
第3次循环：（0110 1100）——>PA——>X（3）
… …
上述两条指令就可以向外设口（口地址为PA）输出整序后的FFT 变换结果了。
5.C54xDSP的总线结构是什么？
https://www.doczj.com/doc/1a10400346.html,S中各窗口的功能是什么？
反汇编窗口：1）主要用来显示反汇编以后的指令和调试所需的符号信息，包括反汇编指令，指令所存放的地址和相应的操作码（机器码）。 2）在调试程序时，可在反汇编窗口中修改执行程序的起始地址。
3）在调试程序的过程中，经常需要设置调试点，包括：断点，探测点和评价点。用户可以通过这些掉试点和设置，完成程序调试和仿真，及时发现和解决系统存在的问题。各调试点设置完成后反汇编窗口中相对应的行量显示不同颜色的背景。
4）利用反汇编窗口可以观看C源程序和汇编程序的混合代码。存储器窗口的使用：1)可以直接显示存储器的内容。在调试程序的过程中，可直接观察存储器的内容来判断程序的正确性。
2）还可进行编译。
寄存器窗口的使用：用来观察目标处理器的CPU寄存器和外设寄存器。另外，CPU寄存器的内容还可以通过寄存器，编辑对话框进行编辑修改。
观察窗口的使用：用于实时地观察和修改变量。可以在观察窗口中加入观察变量，删除观察变量，编辑变量等。
7.什么叫“零开销循环”？为什么DSP处理器要采用零开销循环？
答：书p29.所谓零开销循环是指处理器在执行循环时，不用花时间去检查循环计数器的值、条件转移到循环的顶部、将循环计数器减1。
13.TMS320C54x芯片的CPU主要由哪些部分构成？各部分的功能是什么？
答：书p87~89.（选抄以下内容）总线结构
TMS320C54X片内有8条16位主总线:4条程序、数据总线和4条地址总线。这些总线的功能如下:
a. 程序总线(PB)传送取自程序存储器的指令代码和立即操作数。
b. 3条数据总线(CB、DB和EB)将内部个单元(如CPU、数据地址生成电路、程序地址生成电路、在片外围电路以及数据存储器)连接在一起。CB和DB传送读自数据存储器的操作数。EB传送写到存储器的数据。
c. 4个地址总线(PAB、CAB、DAB 和EAB)传送执行指令所需的地址由于其总线结构采用了增强型哈佛结构,分为程序、数据和地址三种总线方式,使得TMS320C54X的CPU 有高速和并行执行指令的能力,大大提高了其运算速度和效率。
算术逻辑运算单元
40位ALU具有很强大的算术逻辑运算功能,有两个输入端口(X、Y输入端)和一个输出端口。其中ALU 的X输入端的数据为以下两个数据中的任何一个,即:
a. 移位寄存器的输出。
b. 来自数据总线DB 的数据存储器操作数。加到ALU 的Y输入端的数据,是以下4 个数据中的任何一个,即:
a. 累加器A 中的数据。
b. 累加器B 中的数据。
c. 来自数据总线CB 蹬数据存储器操作数。
d. T寄存器中的数据。40位ALU输出为40位,送往累加器A和B.同时
ALU39还具有溢出处理和进位功能。
累加器A、B
这两上累加器都是40 位的,并且都可以配置成乘法器加法器或ALU 的目的寄存器。它们的组成可分为三部分:
a. 保护位(39 —32)
b. 高阶位(31 —16)
c. 低阶位(15 —0)
其中,保护位主要用来防止运算时的溢出在进行一些并行指令(DSPTMS320系列所特有)时,一个累加器加载数据,另一个累加器完成运算,从而可以高效的完成一些指令。最后注意一下这两个累加器的区别,它们的唯一区别在于累加器A 的高阶位可以用作乘法器的一个输入,而累加器B则不可以。
桶形移位器
40位桶形移位器的主要功能是为输入的数据定标:
a. 在ALU 运算前,对来自数据存储器的操作数或者累加器的值进行定标。
b. 对累加器的值进行算术或逻辑移位。
c. 对累加器归一化处理。
d. 对累加器的值存储到数据存储器之前进行定标。
它的输入端接至:
a.DB ,取得16 位输入数据。
b.DB 和CB ,取得32 位输入数据。
c. 40 位累加器A 或B。
其输出端接至:
a.ALU 的一个输入端。
b. 经过MSW、LSW(最高有效字、最低有效字) 写选择单元至EB 总线。乘法器、 加法器单元
对于数字信号处理一般要用到大量的乘法和加法运算,而往往一般CPU 的乘法运算需要比较大的运算空间,并且直接用乘法指令运算速度非常慢,一般都用加法和移位指令结合来代替,这样既不简明而且操作麻烦。针对这种情况,TMS320C54X的CPU专门设计了一个17×17位的硬件乘法器,它于一个40 位的专用加法器相连,可以在一个流水线状态周期内完成一次乘法累加(MAC) 运算,大大的提高了运算速度。
乘法器、加法器单元中的乘法器,有两个输入端和一个输出端,
其中一个输入端XM的数据来自:
a. T寄存器。
b. 累加器A 的高阶位(32 —16) 。
c.DB总线传送过来的数据存储器操作数。
另一个输入端YM的数据来自:
a. 累加器A 的高阶位(32 —16) 。
b. DB总线和CB 总线传送过来的数据存储器操作数。
c. PB总线传送过来的程序存储器操作数。
乘法器的输出端送住加法器
乘法器、加法器单元中的加法器,也有两个输入端和一个输出端,其中一个输入端XA的数据来自乘法器的输出,另一个输入端YA 的数据则来自累加器A 或B ,其输出端也就是乘法器、加法器单元的最终结果,送往累加器A 或B。另外它还包含一个零检测器、舍入器(2 的补码) 以及溢出、饱和逻辑电路,针对一些特殊的指令来完成特殊的处理。
比较、选择和存储单元
在数据通信、模式识别领域,往往要用到Viterbi算法。TMS320C54X中比较、选择和存储单元(CSSU) 就是专门为Viterbi算法设计的进行加法、比较、选择(ACS) 运算的硬件单元。该单元中的加法是由ALU 完成的;比较主要是执行CMPS指令,由COMP 比较单元完成;选择则是由SELECT 选择单元完成,并且状态转移寄存器TRN 将自动的记录比较的结果,这在Viterbi 算法是很有用的。
指数编码器
指数编码器也是一个专用硬件。有了它,可以在单个周期内执行EXP指令,求得累加器中数的指数值,并以2的补码形式( -8—31)存放到T寄存器中。累加器的指数值等于冗余符号减8 ,也就是为消去多余符号位而将累加器中的数值左移的位数。当累加器数值超过32 位时,指数是个负值。有了指数编码器,就可以用EXP 和NORM 指令对累加器的内容归一化了。
CPU状态和控制寄存器
TMS320C54X有3 个状态和控制寄存器:
a. 状态寄存器0 (ST0)
b. 状态寄存器1 (ST1)
c. 处理器工作方式状态寄存器(PMST)
ST0 和ST1 中包含各种工作条件和工作方式的状态;PMST中包含存储器的设置状态及其他控制信息。
状态寄存器0 (ST0) 的结构如下:
a.ARP ———辅助寄存器指针
b. TC ———测试/ 控制标志位
c. C ———进位位
d.OVA ———累加器A 的溢出标志位
e.OVB ———累加器B 的溢出标志位
f .DP ———数据存储器页指针
状态寄存器1(ST1)的结构如下:
a.BRAF ———块重复操作标志位
b. CPL ———直接寻址编辑方式位
c. XF ———XF 引脚状态位
e. INTM———中断方式位
f .OVM———溢出方式位
g. SXM———符号位扩展方式位
h. C16 ———双16 位/ 双精度算术运算方式位
i. FRCT———小数方式位
j. CMPT———修正方式位,CMPT决定ARP 是否可以修正k.ASM———累加器移位方式位
处理器工作方式状态寄存器(PMST) 的结构如下:
a. IPTR ———中断向量指针
b.MP/ MC ———微处理器/ 微型计算机工作方式位
c.OVLY———RAM重复占位位
d.AVIS ———地址可见位
e.DROM———数据ROM位
f . CLKOFF ———CLKOUT时钟输出关断位
g. SMUL ———乘法饱和方式位
h. SST———存储饱和位
1.2812芯片定点32位。 2.2000系列用于自动化的原因功能比较强。 2812 IO口供电电压3.3V，内核供电电压1.8V或1.9V 2812 编译时.CMD是什么文件，.out是什么文件.obj是什么文件? .CMD是链接命令文件，.out 是最终可执行文件，.obj是目标文件。 2812 3个通用定时器是多少位，DSP采用段的概念，各个段的都有什么意思?32位；已初始化的断：包含真实的指令跟数据，存放在程序存储空间；未初始化的段：包含变量的地址空间，存放在数据存储空间。 2812 时钟150M时，低速、高速外设时钟是多少M？低速37.5M，高速75M DSP总线结构是什么样子? 改进型哈弗结构 2812 CPU的中断有可屏蔽中断和不可屏蔽中断，分别是哪些? 可屏蔽中断：1~14 14个通用中断；DLOGINT数据标志中断；RTOSINT实时操作系统中断。不可屏蔽中断：软件中断（INTR指令和TRAP指令）；硬件中断，非法指令陷阱；硬件复位中断；用户自定义中断。 2812实际寻址空间是多少? 00000~3FFFF（4M） 2812 1个事件管理器能产生8路PWM波。注意老师多半出的2个事件管理器16路 DSP有3组数据总线，分别是什么？程序数据总线、数据读数据总线、数据写数据总线。ADC模块有多少组采样通道？8*2=16路 SCI和SPI口哪一个需要设置波特率？SCI 把目标文件下载到实验板怎么操作？File→load program CAN通讯的最大带宽是多少？1M 加上看门狗，2812cpu定时器一共有多少个？3个通用定时器，4个事件管理定时器，1个看门狗，总共8个。 2812DSP流水线深度为8。 TI公司生产的最牛dsp是667x有8个核，320G mac /s。注：mac是乘法累加G=109 2812AD满量程转换时，转换寄存器的值是多少？0xFFF0 2812CPU最小系统：主芯片，电源模块，时钟电路，复位电路，JTAG。 DSP生产厂家是TI公司，ADI公司，飞思卡尔公司。 TI公司的DSP芯片类型有C2000，C5000，C6000。系列 DSP工程开发，需要编写4个文件：头文件，库文件，源文件，CMD链接文件。 2812有2个事件管理器EVA、EVB，每一个事件管理器包含哪几个功能？通用定时器；比较单元；捕获单元；正交编码电路。 2812通用定时器计数周期怎么算？T=(TDDRH:TDDR+1)*(PRDH:PRD+1) /150 μs 2812在什么情况下工作于微处理器模式？MP/=1 2812中断系统有一部分挂在PIE上面，这些都属于可屏蔽中断，那么能够响应中断的条件是什么？INTM置0响应总中断，其他的置1响应。（INTM=0，IFR=1，IER=1，PIEIFR=1，PIEIER=1，PIEACR=1） 2812在进行引导时第一条程序在什么位置？0x3FFFC0 注：就是程序运行的起始地址，2^20byte=1M 2812AD转换器的输入电压0~3V。 2812片内flash有128k*16位。 2812的OTP模块是可编程模块可以多次擦写吗？不可以，是一次擦写。
