框格梁锚索护坡施工工艺流程图
2.1 锚索的工作原理 锚索就是高挖方路段为了减少对原状土的挖方数量,保护生态环境而设计的一种特殊挡防结构。主要解决破裂面至土体临空面之间破裂土体的稳定。其作用原理是:依靠对锚索的张拉预应力,用锚具锁定在桩身上,锚索产生的反作用力通过桩身传递到破裂土体,使破裂土体在外力作用下稳定。锚索预应力一头靠锚固段承受,另一头靠桩身承受,中间穿过破裂土体。 2.2 预应力锚索在高边坡防护中有如下作用机理 (1)葫芦串机理:通过锚索进入山体,将破碎风化的孤立岩体串集在一起,象葫芦串一样形成整体,达到稳定。 (2)骨架机理:锚索进入山体与端头连接在一起,在整个边坡内外形成了钢骨架结构。 (3)组合机理:锚索孔内注入砂浆,将周边围岩组合在一起,形成一体。 3 锚索施工工艺及施工方法 第五章 施工方法及工艺要求 5.1操作平台的回填 因挡墙较高、 钻机体积较大所以采用渣土回填碾压长堤型操作平 台。可利用现场的挖方渣土回填，完工后清运至填方区。 5.2
锚索的施工 5.2.1 施工流程 施工准备→钻机就位→钻钻杆→校正孔位→调整角度→打开空压机→钻孔（接钻杆）→钻到设计深度→冲洗→制作、安装锚索→一次注浆→二次高压注浆→养护→安装锚索围檩→焊锚具→张拉锚索→锚头锁定→割除锚头多余钢铰线，对锚头进行保护。 5.2.2施工要点 1、材料 （1）预应力锚索使用的钢绞线符合《SL46-94》的规定，运输中防止磨损，其性能参数必须符合《预应力混凝土用钢绞线》的规定，同时对运达工地的每批钢绞线作100%的外观检查和10%的抽样拉力试验，抽样结果和出厂产品质量证书、标志、说明书等报监理工程师批准后使用。 （2）预应力锚索的锚具必须有厂家产品合格证书，并且应符合 国家关于钢材质量的规定。 （3）采用425R普通硅酸盐水泥，水泥质量应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）的规定。过期、变质水泥不得使用。 （4）水、砂的质量必须满足《水工混凝土施工规范》（SDJ207-82 ）有关条款的规定。 2、钻孔 在操作平台上铺设木楞及模板，作为钻机的安装平台，模板与脚
解决方案编号：LX-FS-A19463 锚杆框格梁护坡施工技术方案标准 范本 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑

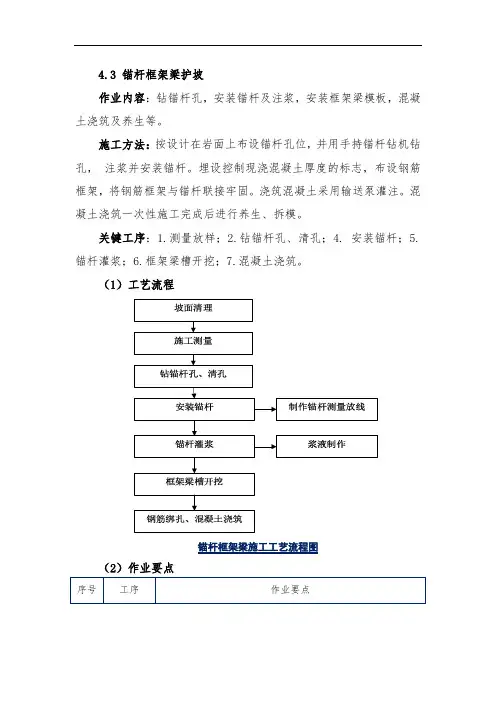

锚杆框格梁护坡施工技术方案标准 范本 使用说明：本解决方案资料适用于日常工作环境中对未来要做的重要工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 一、锚杆的施工 1、锚杆孔测量放线 按设计立面图要求，在锚杆施工范围内，起止点用仪器设置固定桩，中间视条件加密，并应保证在施工阶段不得损坏。其它孔位以固定桩为准钢尺丈量，全段统一放样，孔位误差不得超过±50 mm。测定的孔位点，埋设半永久性标志，严禁边施工边放样。 竖梁的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，其间距可适当调整。如遇既有刷方坡面不平顺或特殊困难场地
锚索施工工艺 § 1.1.1 施工工艺要求 1、本工程由于淤泥质砂层较厚，泥浆护壁成孔困难时，须加套管跟进成孔； 2、锚索采用nx7φ5钢绞线，钢绞线强度标准值为1860MPa。成孔直径为150mm； 3、一次注浆材料选用水灰比为0.5~0.55的纯水泥浆，并加入适量的早强剂、及膨胀剂，一次注浆压力为0.5~1.5MPa;二次注浆材料选用水灰比为0.50～0.55的纯水泥浆，注浆压力为2～3MPa； 4、钢绞线锚固段架线环与紧箍环每隔1m间隔设置，紧箍环系16号铁丝绕制，不少于两圈，自由段每隔2m设置一道架线环，以保证钢绞线顺直； 5、待注浆体及压顶梁砼达到设计强度的70%后方可进行锚索张拉； 6、锚索锁定前先张拉至设计抗拔力的1.1倍，保持15min，然后卸荷至零，再重新张拉至锁定荷载预应力进行锁定作业。锚索张拉荷载分级及观测时间应遵守规范进行。 7、锚索施工过程中为尽可能减少成孔对地层产生的影响，应尽量进行跳打。 § 1.1.2 施工工艺流程
锚索套管施工工艺流程图 § 1.1.3 施工方法及技术措施 1、场地平整 土方开挖至锚索标高以上30～50cm时留设施工平台，施工平台宽６～８米，平台平整干爽。然后复核每排锚索的水平标高，按设计的锚索水平间距要求拉通线进行布孔，并用木桩或钢筋作为标记并编号。锚索孔位置允许偏差±50mm。锚索定位后向监理及业主申请复验。 2、钻机就位 根据锚索孔位移机就位，用木枋或钢板将钻机垫平稳，保证施钻过程中钻机不会有较大的晃动而影响成孔质量。对淤泥质场地应换填或铺设钢板保证钻机在施钻过程中不发生移位。 3、套管安装 安装前先检查潜孔锤及套管直径，要求直径偏差小于10mm。然后先安装第一节钻杆，装好后安装首节带牙套管，然后将带牙套管及钻头对准所要施工的锚索孔位。最后用罗盘仪按设计图纸的要求调整好钻机角度,角度偏差±１°。 4、成孔 成孔的质量直接影响到锚索的锚固效果及有效时间，本工程采用DPJ-300型履带式潜孔钻机，钻孔直径为150mm，钻孔位偏差不得大于±50mm，钻机就位后，按35°的设计角度
广州地铁五号线【文冲站及折返线】土建工程 房屋护坡专项施工方案 编制：祝振生 审核：黄海山 批准：黄绍潮 中铁隧道集团广州地铁五号线 文冲站项目经理部 二00七年七月 一、编制说明及依据 1、编制依据 1）、广州市轨道交通五号线【文冲站及折返线】土建施工《承包合同》（合同编号：J5JZ034）。 2）、《广州市轨道交通五号线文冲站及折返线招标设计图纸》及《文冲站及折返线岩土工程勘察报告》。 3）、广州市地铁五号线文冲站及折返线土建工程有关问题澄清文件。 4）、施工图 5）、国家和广州市的现行的有关法规、规定。 6）、我单位类似地铁工程施工经验及成熟技术、科技成果、施工工法以及设备物资资源和经济技术实力。 2、编制说明 本施工方案以“防坍塌，防沉降，保安全，保质量”为工作重点，按照“方案优化、组织合理、精心施工、措施得力”的指导思想，根据既有施工条件进行编制，主要说明如下： 1）、我部将根据现有施工场地条件，对施工场地进行合理布置，科学组织施工，合理配置资源，使各工序施工衔接有序，资源利用充分，确保工期。 2）、本施工方案遵循实施性施工组织设计原则编制。
3）、在施工场地的布置、施工机械的配备、施工方案的选择方面必须与环保要求相结合，确保施工过程不对自然环境和人文环境产生破坏，实施文明施工，保护周边环境。 二、工程概况 1、工程设计概况 广州市轨道交通五号线文冲站及折返线土建工程，位于广州市黄埔区大沙地东路和石化南一街正下方，与石化路正交。东侧与沙蒲站相接，西侧与大沙地东站相接。 由于石化南一街6号房未进行拆迁，该房屋部分基础座落与山坡上，因此需要对房屋基础部分的山体进行加固处理，采用φ1200人工挖孔桩作为基础，中间采用联系梁（1200*1000）进行连接，地面采用φ600厚钢筋砼墙。墙脚做好排水措施后，墙后进行土方回填、夯实，挂网喷砼。 2、工程地质与水文地质 1）工程地质 根据钻孔资料揭示，自上而下分布有：全新世海陆交互相沉积层<1>人工填土层、<4-1>粉质粘土、<4-3>粉质粘土；第四系残积层<5-2>硬塑状粉质粘土、混合花岗岩强风化带<7>。 2）水文地质 地表水：周边无水系分布，主要由大气降水补充。 地下水：根据地质勘察揭示，本场区内地下水主要为第四系土层中的孔隙水和基岩中的裂隙水(构造裂隙水)，地下水位埋深在1.00～1.3m之间。地下水位主要受气候变化影响，在雨季期间地下水位会有所升高。 地下水对钢筋混凝土均无腐蚀性，对钢结构具有弱腐蚀性。 3、工程特点和重点 1）距离受保护房屋较近，施工过程中需要对基坑影响范围内的建筑加强监测。 2）、根据所处环境和工程特点，人工挖孔桩开挖过程中的防坍塌、防涌水、防倾斜、防侵入基坑开挖净空，钢筋笼吊装过程中防碰撞、脱落伤人、损坏，砼浇注过程中的防离析等安全质量事故应作为重点防范。 三、工期计划安排 1、施工安排
锚杆施工工艺 一、锚杆施工 1．锚杆施工流程 确定孔位→钻孔就位→调整角度→钻孔→清孔→安装锚索→一次注浆→二次补浆→施工锚索腰梁→张拉→锚头锁定→割除锚头多余钢铰线，对锚头进行保护。 2．确定孔位 钻孔位置直接影响锚杆的安装质量和力学效果，因此，钻孔前应由技术人员（测量人员放线）按设计要求定出孔位，标注醒目的标志，不可由钻机机长目测定位。 3．调整钻杆角度 钻孔就位后，由机长调整钻杆钻进角度，并经现场技术人员用量角仪检查合格后，才可正式开钻。另外，要特别注意检查钻杆左右倾斜度。因本工程第一道锚杆均为一桩一锚，水平间距才1米，钻孔过大的左右倾斜度会导致相邻两根锚杆锚固体的间距变小，出现应力集中，影响锚固效果，入射角允许偏差±2°。 4．钻孔 因本工程地质较复杂，锚杆通过旋喷桩、粘土及砂土，通过旋喷桩、粘土层时容易堵管，而通过砂土时极容易塌孔。经比较，采用等同锚杆直径的套管跟进，压水钻进的方法钻孔，钻进时压力水从钻管流向孔底，在一定水头压力下，水流携带钻削下来的土屑排出孔外，钻进时要不断供水冲洗，包括接长钻管和暂时停机，而且要始终保持孔口水位，若发现不能压水进去，说明已堵管，应拔出钻管，把粘土塞取出，再继续钻进。待钻进至规定深度（钻孔深度大于锚杆长度），钻机继续旋转，并压水冲洗残留在孔中的土屑，直到流出的水不浑浊为止。此时应安插锚索，并立即注浆。 5．锚索的制作与安装 （1）每根钢铰线的下料长度＝锚杆设计长度＋腰梁的宽度＋锚索张拉时端部最小长度（与选用的千斤顶有关）。 本工程为：下料长度＝锚杆设计长度＋。 （2）钢铰线自由段部分应满涂黄油，并套入塑料管，两端绑牢，以保证自由段的钢铰线能伸缩自由。 （3）捆扎钢铰线隔离架沿锚杆长度方向每隔设置一个。 （4）锚索的安插
锚索框格梁边坡防护施工方案 一、工程概况 （一）、地质情况和施工要求 1、地质情况 我单位承建的映秀备品库房位于岷江右岸，渔子溪水电站厂区GIS 楼下游。备品库房后边坡高约300m，后边坡由覆盖层、岩石边坡及一冲沟组成。备品库房距北川～映秀断裂仅400m，受“5.12”特大地震影响，边坡岩体松弛，不稳定性、岩石分布较普遍，部分呈“泥夹石”状。锚索框格梁设计区域位于边坡中下部及冲沟沟口左右两侧，分布高程915～935m,坡度20～30°边坡表层覆盖层与基岩混合一体，表层岩体弱风化，局部强风化，强卸荷，边坡整体稳定性差，局部不稳定，易发生小范围崩塌或大范围失稳，对下部备品库房危害性大。鉴于此部位半幅上部坡面较陡，覆盖层深度约15m，故针对威胁备品库房安全的范围采用锚索框格梁进行支护。 2、设计要求 （1）该区域下游半幅上部锚索采用T=1200KN,L=60m的压力分散型，间排距5m*5m，共4排3列，锚索框格梁见附图。 （2）上游半幅上部坡面布置一排T=1200KN,L=50m的压力分散型锚索，间距5-6m。 3、工程特点 （1）本段锚索框格梁工程工程量巨大，施工工序复杂多样，在高边坡上作业，施工工作面大，属高空作业，危险系数大，安全防治工作难度大（垂直高度42.5m,边坡高85m）。 （2）施工场地布置，施工安全管理、工程质量控制工作、施工前后工序组织安排等是本工程施工管理的关键。 （3）本工程边坡多由覆盖层、岩石边坡及一冲沟组成，遇雨易崩解塌方，必须及时防护。
（4）经常出现不可预测的突发事故，工程质量难以控制，同时来不及采取任何安全防患措施。 （5）从外观地形地貌很难判断高边坡是否稳定。 4、施工要求和技术保证条件 （1）施工要求： ①工程责任明确，高度重视，落实到位，不能把防护当附件工程。 ②施工技术交底到位。 （2）技术保证条件： ①施工总的原则：施工一级、防护加固一级；逐级施工，逐级防护。 ②对高边坡地下水足够重视，完善综合排水设施。 ③施工过程中随时进行地质核查，对边坡稳（滑坡）定性进行施工监测。发现实际地质情况与设计不符时，或地质有异常变化时，立即通报有关部门。 ④施工前在现场条件下对每坡面不小于2根锚杆做严格的抗拔力试验。 ⑤路基开挖后的边坡如不能及时防护，在坡面上覆盖塑料薄膜，避免雨水冲刷坍塌。 二、施工准备 1、试验准备：锚索材料性能试验、钢筋性能试验；粗、细集料性能试验；砂浆、砼配合比试验。锚杆材料按规定逐批进行检验，锚索要在工地加工车间制作，并试装配，以确保质量。
预应力锚索施工工艺及方法 ⑴锚孔测放 ±20mm。如 下，适当放宽定位精度或调整锚孔定位。 ⑵钻孔设备 岩层中采用潜孔钻机成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中施工，必要时采用跟管钻进技术。 ⑶钻机就位锚孔钻进施工，搭设满足相承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差满足规范要求。 ⑷钻进方式 钻孔要求须采用风动钻进，禁止采用水冲钻进，确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。 ⑸钻进过程 钻进过程中对每个孔的地层变化、钻进状态（钻压、钻速）、地下水等情况作好施工记录。如遇塌孔缩孔等不良钻进现象时，立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。 ⑹孔位孔深
钻孔孔位、孔深、斜度符合设计要求。为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚孔深度，孔深不小于设计孔深并且实际钻孔深度大于锚索设计长度0.5m以上。 ⑺锚孔清理 钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。 ⑻锚孔检验 锚孔钻造结束并经现场监理检验合格后，进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。 ⑼锚索体制作及安装 安装前，要确保每根钢绞线顺直，不扭不叉，排列均匀，除锈、除油污，对有死弯、机械损伤及锈坑处剔出。锚索在锚固端，每隔1.0m设置一个对中支架，使锚索居中，自由端每隔1.0m用细铁丝绑扎，并要求涂强力防腐涂料，套Φ20～22mm的PVC管，套管两端10～20cm长度范围内用黄油充填，外绕工程胶布固定。锚索的防锈、防腐处理满足铁路路基支挡结构设计规范中提出的各项技术要求。锚头顶面必须与锚索轴线垂直。安装锚索体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓缓将锚索体放入孔内，用钢尺量出孔外露出的钢绞线长度，计算孔内锚索长度（误差控制在50mm范围内），确保锚固长度。 ⑽锚固注浆 注浆采用一次注浆，孔底返浆法，将自由端涂满防锈油，套上波纹管，管内注满黄油，并严格封闭两端，一次将锚索的锚固段和张拉段注满，不能留空隙。砂浆经试验比选后确定施工配合比。实际注浆量一般要大于理论的注浆量，或以锚具排气孔不再排气且孔口浆液溢出浓浆作为注浆结束的标准。注浆结束后，将注浆管、注浆枪和注浆套管清洗干净，施工过程中，做好注浆记录。 ⑾框架梁（锚梁、锚墩或十字架梁）施工
锚杆施工工艺及方法 1.1.1概述 本工程锚杆采用直径2０ｍｍ、22mm、２5mm三级钢筋,长度为9 m、12 m、15m,其中自由段长度为4 m、６m、９m。锚杆锚固段直径为13０ｍm,锚杆间距为2000ｍm,按区段分层施工。锚杆锁定在冠梁及腰梁上,排距为2400mｍ、27０0ｍm。锚杆成孔采用导管跟进成孔注浆,孔径1５0mm,采用二次注浆工艺。锚杆入射倾斜角为2５°,锚杆定位架每2m布置一个。 1.1.2工艺流程 1.1.3施工准备
锚杆施工共投入４台钻机进行成孔，在搅拌桩成型后开挖第一层土方至冠梁底,锚杆在具备施工条件后进行钻孔及二次注浆等施工。北段与南段基本同时开始钻孔施工,分别投入两台钻机,１区、2区、3区、6区施工计完成后待4区、5区土方挖至冠梁底后移机继续该段锚杆施工。 锚杆注浆施工完成后进行冠梁（腰梁)钢筋、模板、砼施工,待锚杆与冠梁(腰梁)强度达到设计要求后进行张拉锁定。 本基坑支护工程支护、止水工程按照总包单位施工部署进行分区段施工，区段先后施工顺序以总包单位施工指令为准。 1.1.4施工方法 本工程在支护桩施工完成后插入第一道锚杆成孔、注浆得工作,然后施工桩腰梁，待砼强度等级达到设计要求后再进行锚杆张拉锁定;下一道锚杆则待每层土方开挖至各层锚杆下３０0mm后，逐层插入施工,具体施工方法如下: (1）场地平整 每层土方开挖至各层锚杆下300mm后，并对锚杆工作面进行人工场地平整，以满足锚杆机与套管钻机得需要。 (2）确定孔位 施工前用全站仪与经纬仪测定锚杆施工得控制点,埋石标记,经过复测验线合格后,用钢尺与测线实地布设孔位,并用红油漆做好标记,一孔一记。 （3)钻机就位
目录 一、编制依据 0 二、工程概况 0 三、首件工程选取 0 四、施工工期安排 (1) 五、施工计划投入机械、劳动力： (1) 六、施工组织机构 (1) 七、施工材料及工艺质量控制 (1) 1、材料要求 (1) 2、设计及施工工艺要求： (1) 3、工艺流程： (2) 八、施工措施及技术要求 (2) （一）、搭设施工脚手架及操作平台 (2) （二）、人工凿打清除坡面松散岩石 (2) （三）、锚杆施工 (3) （四）、框格梁横、竖肋柱的施工 (5) 九、质量保证及技术措施 (6) 十、安全、文明施工措施 (8) 十一、环境保护 (9)
AK0+385-630锚杆格梁护坡 首件工程施工方案 一、编制依据 1.1粤湘高速公路博罗至深圳段施工设计图纸； 1.2《公路桥涵施工技术规范》（JTG/T F50-2011）； 1.3《公路工程质量检验评定标准》（JTG F80/1-2004）； 二、工程概况 凤岗互通立交工程，根据设计要求，边坡防护主要采用以下方案，路堑边坡高度小于6m的土质边坡和类土质边坡，破率缓于1:0.75时，采用三维网植草防护；边坡高度大于6m时的土质边坡，采用喷播草籽防护；边坡高度大于10m的稳定土质边坡，采用拱架三维网植草进行防护；对于岩性差切需要加固的边坡，采用格梁、框梁等坡面防护，强、弱风化岩质边坡和破率较陡普通植草不易成活，采用混喷植生。 三、首件工程选取 依据设计文件及现场条件，AK0+385-630段右侧路堑一级边坡防护作为首件制具有锚杆格梁施工的代表性。 AK0+385-630左边一级坡锚杆框格梁坡面防护工程，坡面从坡脚向上2.57m 开始到坡顶设4排方形横梁进行加固，锚杆框格梁水平节点间距3m，竖向间距3m，锚杆长8米，采用Φ28HRB400E钢筋制作。锚杆钻孔采用φ130钻孔与水平面成20°下斜角施作，孔内注M30水泥注浆。 本段锚杆框格梁防护主要工程数量：带肋钢筋19869kg，光圆钢筋2147kg，C25混凝土102m3,，M30水泥注浆31 m3。
堤防工程格宾网笼护坡施工方案 1 工程概况 1.1概况 黄河内蒙古段二期防洪工程分为堤防工程和河道整治工程两部分。堤防工程包括堤防加高培厚；防渗工程；反压平台；背水侧平台；迎水侧工程护坡工程，植被护坡工程；顺堤河治理工程；堤顶工程；防浪林、护堤林工程；穿堤建筑物工程等。河道整治工程是根据拟定的河道治理方案，结合内蒙古段河道整治工程建设现状，安排新建、续建及改建河道工程，进一步稳定河势、控制河水河槽，提高河道防洪、防凌能力。 本标段堤防护坡工程为迎水侧宾格石笼护坡，位于黄河堤坝迎流顶冲段、冰凌撞击严重段、和堤身挡水高度大于2m的沙土堤段。总长度为5000m，部位桩号406+000~411+000。 1.2设计参数及要求 （1）护坡设计：格宾石笼护坡厚度0.40m，护坡顶高程高出设计洪水位0.5m（具体高程详见附表《宾格石笼堤防工程设计指示表》），设计边坡1:3.0，下设0.15m砂砾石垫层，垫层下铺设复合土工膜。坡脚设格宾石笼固脚，固脚埋深度1.5m，宽度1.0m。 （2）护坡格宾石笼规格为3.0m×1.0m×0.4m(长×宽×厚)，护坡基础石笼规格为3.0m×1.0m×1.5m（长×宽×厚）；护坡及护坡基础沿长度方向每隔1m设1道隔板。格宾材料选用锌-5%铝-稀土合金镀层+低碳钢丝，格宾网片网孔必须均匀，不得扭曲变形。网丝直径选用2.7mm，边丝直径3.4mm，绑扎丝直径2.2mm。网面抗拉强度不小于50KN/m。网面裁剪后末端与边端钢丝的联接处是整个结构的薄弱环节，为加强网面端与边端钢丝的连接强度，需将网面钢丝缠绕在边端钢丝上≥2.5圈 （3）复合土工膜：复合土工膜质量标准符合国家《土工合成材料非织造布复合土工膜》GB/T17642-2008的规定。复合土工膜采用两布一膜，标称断裂强度14KN/m，要求CBR顶破强力≥2.5KN，纵横向断裂伸长率30%~100%；纵横向断裂强力≥14KN/m，纵横向撕破强力≥0.48KN，耐静水压力0.6Mpa，纵横向剥离强度≥6N/cm。 （4）格宾箱体石料：护坡格宾石笼选用块石作为填充材料。填充料应具有耐久性好、不易碎、无风化迹象，块石饱和抗压强度大于50Mpa，比重大于2.6，冻融损失率小于1%。本次设计格宾石笼网孔直径采用80mm×100mm，石料粒径必须大于网孔孔径，填料的中值粒径宜介于1.5D~2.0D 之间，不在外表面的填料可有15%的超出范围，填充后生态格网结构的孔隙率应小于30%。 1.3主要工程项目工程量
K33+90A K33+925锚杆结合砼预制格填土绿化 施工方案 一、工程概况 K33+90A K33+925锚杆结合砼预制格填土绿化长20米,本段工程数量为M7.5砌卵石6.0m3, C20预制砼34吊，M30砂浆0.21m3, R235钢筋4549kg, F18mn锚杆155m F40mm 钻孔132m。二、工期安排 该段边沟计划在2011年10月30日开工，2011 年11 月28日完工。 三、人员、机械、材料安排 （一）人员安排 1 、管理人员（后附表） 2、技术人员： 已进场各工种工人30 人。 （二）机械设备安排 沃尔沃360 挖掘机1 台，50 型装载机1 台，高压鼓风机1 台，砼搅拌机1 台，浅孔钻机1 台，斯太尔自卸车2 辆, 全站仪1 台，水准仪1 台。 （三）材料安排 （1）中砂中砂全部采用乐山市沙湾区砂场。 （2）水泥工程用水泥，全部采用峨胜水泥P.C32.5。 （3）卵石 卵石采用乐山市关庙石料厂四、具体施工方案 施工工艺流程如下：边坡开挖—锚杆施工—框架梁施工 4.1 边坡开挖 路基防护工程不论开挖工程量和开挖深度大小，均应自上而下进行分层开挖，不得乱挖超挖，并随挖随防护，防止边坡因长期暴露而坍塌。对边坡加固工程的施工坡面必须分段跳槽由上至下开挖，坡面开挖一级即施工坡面加固工程，完毕后方可进行下部边坡的开挖及加固防护的工程施工。岩质边坡的开挖须采用光面爆破技术并辅以人工进行，以避免边坡松动而坡坏岩层的整
体和稳定性。 4.2 锚杆施工 锚杆施工工艺流程如下：确定孔位T钻机就位—调整角度T钻孔T清孔T安装锚杆f注浆。（1）锚杆孔测量放线 按设计立面图要求，在锚杆施工范围内，起止点用仪器设置固定桩，中间视条件加密，并应保证在施工阶段不得损坏。其它孔位以固定桩为准钢尺丈量，全段统一放样，孔位误差不得超过土50 mm测定的孔位点，埋设标志，严禁边施工边放样。竖梁的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，其间距可适当调整。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。 （2）钻机就位 使用? 48mm钢管搭设脚手架施工平台，平台用锚杆与坡面固定，钻机用三脚支架提升到平台上。锚杆孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚杆孔开钻就位纵横误差不得超过土50mm高程误差不得超过土100mm钻孔倾角和方向符合设计要求，倾角允许误差位± 1.0°，方位允许误差± 2.0°，锚杆与水平面的交角设计为20°。钻机安装要求水平、稳固，施钻过程中应随时检查。（3）钻进方式 钻孔要求干钻，禁止采用水钻，以确保锚杆施工不至于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。 （4）钻进过程 钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理（灌浆压力0.1?0.2MPS）,待水泥砂浆初凝后，重新扫孔钻进。 （5 ）孔径孔深 钻孔孔径、孔深要求不得小于设计值，孔口偏差=± 50mm孔深允许偏差为+200mm 为确保锚杆孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚杆孔深度，要求实际钻孔深度大于设计锚杆长度200cm。
干砌护坡工程 1.施工工艺流程 块石护坡施工工艺流程图 2.砌筑选材 干砌石石块应选用材质应坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质。块石应大致方正，上下面大致平整，无尖角，石料的尖锐边角应凿去。所有垂直于外露面的镶面石的表面凹陷深度不得大于20mm。石料最小尺寸不宜小于50cm。一般长条形丁向砌筑，不得顺长使用。 砌筑石料的物理力学性质应符合下表的规定：
块石护坡和大块石抛填质量检查项目与标准 3.砌筑要求 3.1砌石的基本要求 平整：砌体的外露面应平顺和整齐。要求块石大面朝外，其外缘与设计坝坡线误差不超过±10cm。 稳定：石块的安置必须自身稳定。 密实：砌体以大石为主，选型配砌，必要时可以小石搭配，干砌石应相互卡紧。 错缝：同一砌层内相邻的及上下相邻的砌石应错缝。 3.2 块石砌筑应符合下列要求 ⑴坡面应有均匀的颜色和外观，不要求加水和碾压。下游坡面块石护坡应随坝体上升逐层砌筑。 ⑵干砌石砌体铺砌前，应将地基平整夯实。坡面修整平顺；大块石抛填前，将基础表面浮渣清理干净并夯实处理，分层抛填； ⑶砌石应垫稳填实，与周边砌石靠紧，严禁架空；
⑷坡面上的干砌石砌筑，以一层与一层错缝锁结方式铺砌。护坡表面砌缝的宽度不应大25mm，砌石边缘应顺直、整齐牢固，严禁出现通缝、叠砌和浮塞，抛填大块石表面应人工修面，表面质量标准同坝后块石护坡； ⑸砌体外露面的坡顶和侧边，应选用较整齐的石块砌筑平整。 ⑹不得在外露面用块石砌筑，而中间以小石填心；不得在砌筑层面以小块石、片石找平；护坡顶应以大石块压顶； ⑺为使沿石块的全长有坚实支承，所有前后的明缝均应用小片石料填塞紧密。 ⑻应由低向高逐步铺砌，要嵌紧、整平，铺砌厚度应达到设计要求； 4.检定标准 坝后块石护坡单元工程质量评定标准应符合以下规定：合格标准：检查项目达到标准，检测项目合格率不小于70％。 优良标准：检查项目达到标准，检测项目合格率不小于90％。 2 干砌石的质量要求 （1）块石料应质地坚硬，无裂痕的新鲜花岗岩，表面色泽均匀。块石要求上下两面大致平行且平整，形状大致方正，宽度为厚度的1~1.5倍，长度为厚度的1.5~3倍。 （2）干砌石砌体铺筑前，应按设计图纸要求先铺设垫层或反滤层，垫层或反滤层与干砌石铺砌层配合砌筑，随铺随砌。 （3）干砌石护坡铺筑须自底部向上进行，错缝竖砌，原则上要求单层砌筑，坡脚与封边均应使用较大块石料。

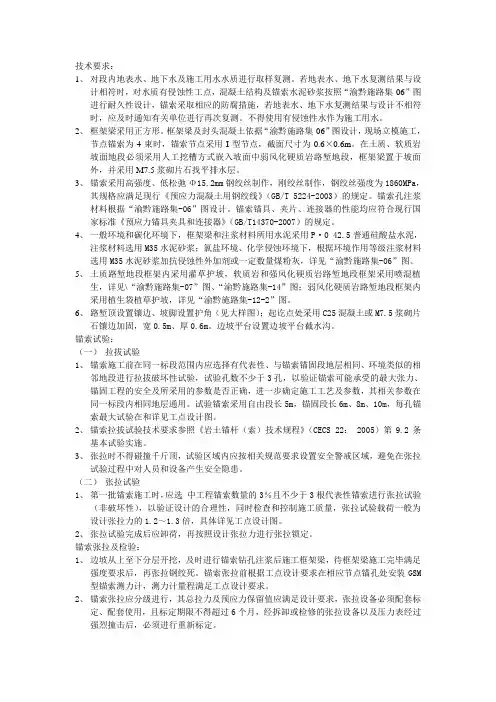

锚索框架梁施工方案 一、工程概况 保阜高速公路位于河北省保定市的西部，起于保沧高速公路起点，向西经过满城县、顺平县、唐县、曲阳县和阜平县，终于河北保定与山西忻州两市交界，与山西境内规划忻阜高速公路相接。K64+456～K64+620路段，需要采用相应的工期短、经济合理、技术可行、安全适用的防护措施进行处治，拟采用框架锚索梁。在施工开始前认真进行施工测量放样工作。对各施工段落的断面尺寸、中线及高程进行复测。对所有的复测进行详细的记录、绘图和整理。采用横断面放样的方法放出路基占地界、坡脚、边沟、护坡道及路基中线的具体位置，并测量横断面。在第一级边坡局部碎落及危石地段进行削坡处理，将其缓至1:0.4。 二、进场人员设备及材料 K64+456～K64+620路段至2010年9月25日以进场一下： （1）进场人员 施工负责人：肖军权，施工队长：张金虎，安全负责人：刘秀忠，施工人员30人。 （2）机械设备 潜孔钻2台，各种型号空压机3台，搅拌罐2套，注浆泵2套，风钻4台，电焊机、切割机等设备若干。 （3）材料 Φ22钢筋20T，Φ8钢筋10T，钢绞线 30T, P.O42.5水泥100T，
P32.5水泥50T，中砂200m3，0.5-1.0cm碎石60m3，其它辅助材料若干。 （4）脚手架搭设 脚手架搭设采用扣件、架管式。所需架管、扣件、垫板、竹夹板、防护网、锚筋等材料；搭设10m高、170m宽双排脚手架；二步三跨使用连墙件拉结一次；铺设竹夹板作为施工平台； 三、技术说明 （1）钻孔 1.钻孔孔位 按设计要求或监理工程师指定的位置进行钻孔，确保开孔偏差不大于10cm。 2．钻孔方法 采用潜孔钻成孔 3．钻孔孔径 钻孔孔径满足设计要求，设计要求钻孔直径130mm。 4．钻孔孔深 孔深应超过锚索设计长度0．5～1．0m，终孔后清孔要彻底。满足设计要求，若发现孔深虽已达到预定深度，但仍未穿透破碎带或断层等软弱岩层时，则延长孔深，直至监理工程师认可为止。 5．孔斜控制 确保孔位、孔斜正确，固机平稳。施工过程中，及时检测孔斜，保证孔斜误差不大于2%，并视钻孔需要，合理采取纠偏措施。
基坑锚索及腰梁施工方案 编制： 审核： 批准：
一、工程概况 1．项目概况 本项目分为A、B、C、D四个区，本项目的地块总用地面积约15.83万平方米，其中规划用地面积约12.18万平方米,总建筑面积约100.5万平方米，其中地上建筑面积80万平方米，二层地下室建筑面积20.5万平方米。 腰梁共设置三道，三道腰梁的竖向间距为2300~2500mm，槽钢和各构件钢板均采用A3钢，制作各构件的钢板厚度均为20mm，钢板槽钢焊接满足规范要求。2．施工难点 本工程工期紧。四道锚索近35000m，三道腰梁总长大约1500m，喷射砼约10000㎡，业主规定工期只有40天左右。施工期间正是长沙雨季，雷雨天气频繁，同时还要面临长沙高温天气的考验。 3．选用机械设备 根据本工程的特点和工期要求，选用钢筋切断机3台、锚索钻机12台、压力注浆机8台、压力喷浆机6台、液压张拉设备4套、电焊机8台、挖掘机2台。各种机械设备根据施工现场的进度需要过程中及时增加。 4、施工准备 1 ）锚索施工区段的支护桩、旋喷止水桩完成，并且已经达到一定强度。 2）用挖掘机将操作面开挖平整出来。
3）锚索材料、注浆管、水泥等材料准备就位。 4）机械设备及劳动力准备到位。 二、 锚索腰梁及挂网喷砼施工工艺 （一）、锚索施工工艺 本工程的锚索是通过外端固定于坡面，另一端锚固在滑动面以内的稳定岩体中。穿过边坡滑动面的预应力锚索（钢绞线），直接在滑面上产生抗滑阻力，增大抗滑摩擦阻力，使结构面处于压紧状态，以提高边坡岩体的整体性，从而从根本上改善岩体的力学性能，有效地控制岩体的位移，促使其稳定，达到整治顺层、滑坡及危岩、危石的目的。 1．施工工艺及流程图如下： 2．钻孔。钻孔是锚索施工中控制工期的关键工序。为确保钻孔效率和保证钻孔质量，采用全套管锚索钻机，钻头直径为150mm 。钻机钻孔时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。 3．渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一

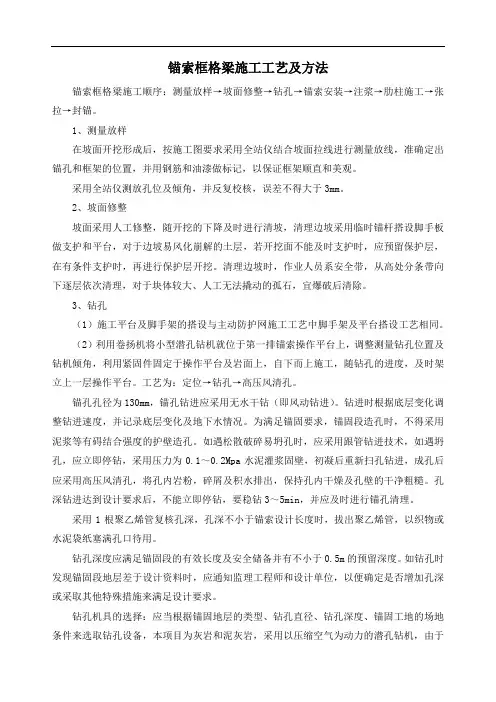

锚索框格梁施工工艺及方法 锚索框格梁施工顺序：测量放样→坡面修整→钻孔→锚索安装→注浆→肋柱施工→张拉→封锚。 1、测量放样 在坡面开挖形成后，按施工图要求采用全站仪结合坡面拉线进行测量放线，准确定出锚孔和框架的位置，并用钢筋和油漆做标记，以保证框架顺直和美观。 采用全站仪测放孔位及倾角，并反复校核，误差不得大于3mm。 2、坡面修整 坡面采用人工修整，随开挖的下降及时进行清坡，清理边坡采用临时锚杆搭设脚手板做支护和平台，对于边坡易风化崩解的土层，若开挖面不能及时支护时，应预留保护层，在有条件支护时，再进行保护层开挖。清理边坡时，作业人员系安全带，从高处分条带向下逐层依次清理，对于块体较大、人工无法撬动的孤石，宜爆破后清除。 3、钻孔 （1）施工平台及脚手架的搭设与主动防护网施工工艺中脚手架及平台搭设工艺相同。 （2）利用卷扬机将小型潜孔钻机就位于第一排锚索操作平台上，调整测量钻孔位置及钻机倾角，利用紧固件固定于操作平台及岩面上，自下而上施工，随钻孔的进度，及时架立上一层操作平台。工艺为：定位→钻孔→高压风清孔。 锚孔孔径为130mm，锚孔钻进应采用无水干钻（即风动钻进）。钻进时根据底层变化调整钻进速度，并记录底层变化及地下水情况。为满足锚固要求，锚固段造孔时，不得采用泥浆等有碍结合强度的护壁造孔。如遇松散破碎易坍孔时，应采用跟管钻进技术，如遇坍孔，应立即停钻，采用压力为0.1～0.2Mpa水泥灌浆固壁，初凝后重新扫孔钻进，成孔后应采用高压风清孔，将孔内岩粉，碎屑及积水排出，保持孔内干燥及孔壁的干净粗糙。孔深钻进达到设计要求后，不能立即停钻，要稳钻3～5min，并应及时进行锚孔清理。 采用1根聚乙烯管复核孔深，孔深不小于锚索设计长度时，拔出聚乙烯管，以织物或水泥袋纸塞满孔口待用。 钻孔深度应满足锚固段的有效长度及安全储备并有不小于0.5m的预留深度。如钻孔时发现锚固段地层差于设计资料时，应通知监理工程师和设计单位，以便确定是否增加孔深或采取其他特殊措施来满足设计要求。 钻孔机具的选择：应当根据锚固地层的类型、钻孔直径、钻孔深度、锚固工地的场地条件来选取钻孔设备，本项目为灰岩和泥灰岩，采用以压缩空气为动力的潜孔钻机，由于
锚索施工工艺及流程图 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-

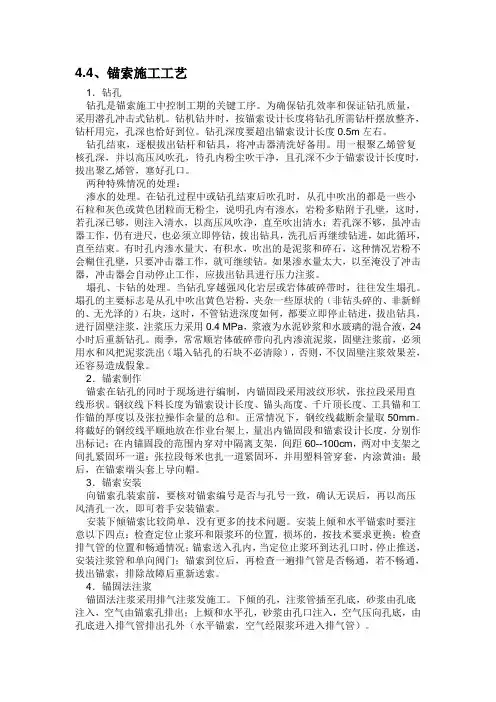

锚索施工工艺及流程 流程： 1、锚索制作 2、钻孔 3、锚索安装 4、锚固段注浆 5、立锚墩 6、张拉 7、封孔注浆 8、外部保护 1．钻孔 钻孔是锚索施工中控制工期的关键工序。为确保钻孔效率和保证钻孔质量，采用潜孔冲击式钻机。钻机钻井时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。钻孔深度要超出锚索设计长度左右。 钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。用一根聚乙烯管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，塞好孔口。 两种特殊情况的处理： 渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔内有渗水，岩粉多贴附于孔壁，这时，若孔深已够，则注入清水，以高压风吹净，直至吹出清水；若孔深不够，虽冲击器工作，仍有进尺，也必须立即停钻，拔出钻具，洗孔后再继续钻进，如此循环，直至结束。有时孔内渗水量大，有积水，吹出的是泥浆和碎石，这种情况岩粉不会糊住孔壁，只要冲击器工作，就可继续钻。如果渗水量太大，以至淹没了冲击器，冲击器会自动停止工作，应拔出钻具进行压力注浆。 塌孔、卡钻的处理。当钻孔穿越强风化岩层或岩体破碎带时，往往发生塌孔。塌孔的主要标志是从孔中吹出黄色岩粉，夹杂一些原状的（非钻头碎的、非新鲜的、无光泽的）石块，这时，不管钻进深度如何，都要立即停止钻进，拔出钻具，进行固壁注浆，注浆压力采用 MPa，浆液为水泥砂浆和水玻璃的混合液，24小时后重新钻孔。雨季，常常顺岩体破碎带向孔内渗流泥浆，固壁注浆前，必须用水和风把泥浆洗出（塌入钻孔的石块不必清除），否则，不仅固壁注浆效果差，还容易造成假象。 2．锚索制作 锚索在钻孔的同时于现场进行编制，内锚固段采用波纹形状，张拉段采用直线形状。钢纹线下料长度为锚索设计长度、锚头高度、千斤顶长度、工具锚和工作锚的厚度以及张拉操作余量的总和。正常情况下，钢绞线截断余量取 50mm。将截好的钢绞线平顺地放在作业台架上，量出内锚固段和锚索设计长度，分别作出标记；在内锚固段的范围内穿对中隔离支架，间距60--100cm，两对中支架之间扎紧固环一道；张拉段每米也扎一道紧固环，并用塑料管穿套，内涂黄油；最后，在锚索端头套上导向帽。 3．锚索安装 向锚索孔装索前，要核对锚索编号是否与孔号一致，确认无误后，再以高压风清孔一次，即可着手安装锚索。 安装下倾锚索比较简单，没有更多的技术问题。
编号：AQ-BH-09134 ( 管理资料) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 锚杆框格梁护坡施工技术方案Technical scheme for slope protection of anchor frame beam
锚杆框格梁护坡施工技术方案 说明：施工方案是根据一个施工项目制定的实施方案;是根据项目确定的，有些项目简单、工期短就不需要 制订复杂的方案。 一、锚杆的施工 1、锚杆孔测量放线 按设计立面图要求，在锚杆施工范围内，起止点用仪器设置固定桩，中间视条件加密，并应保证在施工阶段不得损坏。其它孔位以固定桩为准钢尺丈量，全段统一放样，孔位误差不得超过±50mm。测定的孔位点，埋设半永久性标志，严禁边施工边放样。 竖梁的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，其间距可适当调整。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。 2、钻孔设备 钻孔机具的选择，根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择钻孔设备。岩层中采用MG-50锚杆钻机
钻孔成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。 3、钻机就位 利用φ50mm脚手架杆搭设平台，平台用锚杆与坡面固定，钻机用三脚支架提升到平台上。锚杆孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚杆孔开钻就位纵横误差不得超过±50mm，高程误差不得超过±100mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0°，方位允许误差±2.0°。锚杆与水平面的交角z不大于45°，一般在15°～20°之间。 4、钻进方式 钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。 5、钻进过程
