城市垃圾转运站设计规范
第一章总则
第1.0.1条为使我国城市垃圾转运站（以下简称转运站）的规划、设计符合国家的方针、政策和法令，并达到保护环境、提高人民健康水
平的要求，制定本规范。
第1.0.2条本规范主要适用于城市生活垃圾转运站，其它垃圾转运站可参照执行。
第1.0.3条根据转运站的特点，在设计时，应做到因地制宜、技术先进、经济合理、安全适用，有利于保护环境、改善劳动条件。
第1.0.4条转运站的设计，除执行本规范外，还应符合现行的有关标准的规定。
第二章选址和规模
第一节选址
第2.1.1条转运站的选址应符合城市总体规划和城市环境卫生行业规划的要求。
第2.1.2条转运站的位置宜选在靠近服务区域的中心或垃圾产量最多的地方。
第2.1.3条转运站应设置在交通方便的地方。
第2.1.4条在具有铁路及水运便利条件的地方，当运输距离较远时，宜设置铁路及水路运输垃圾转运站。
第二节规模
第2.2.1条转运站的规模，应根据垃圾转运量确定。
第2.2.2条垃圾转运量，应根据服务区域内垃圾高产月份平均日产量的实际数据确定。无实际数据时，可按下式计算：
Q＝δnq/1000
式中Q——转运站的日转运量（t/d）；
n——服务区域的实际人数；
q——服务区域居民垃圾人均日产量（kg/人·d）,按当地实际资料采用;无当地资料时,垃圾人均日产量可采用1.0～1.2kg/人·d，气
化率低的地方取高值，气化率高的地方取低值；
δ——垃圾产量变化系数。按当地实际资料采用，如无资料时，δ值可采用1.3～1.4。
第2.2.3条转运站规模可分为小型、中型和大型。转运量小于150t/d,为小型；转运量为150～450t/d，为中型；转运量大于450t/d，为大
型，转运站用地面积应符合《城市环境卫生设施设置标准》（CJJ27）中第4.1.1条的规定。
第2.2.4条转运站的服务半径：
一、用人力收集车收集垃圾的小型转运站，服务半径不宜超过0.5km；
二、用小型机动车收集垃圾的小型转运站，服务半径不宜超过2.0km。
第2.2.5条垃圾运输距离超过20km时，应设置大、中型转运站。
第三章建筑和环境
第3.0.1条转运站的总平面布置应结合当地情况，做到经济、合理。大、中型转运站应按区域布置，作业区宜布置在主导风向的下风向，
站前区布置应与城市干道及周围环境相协调。
第3.0.2条转运站内建筑物、构筑物布置应符合防火、卫生规范及各种安全的要求。
第3.0.3条转运站内建筑物、构筑物的建筑设计和外部装修应与周围居民住房、公共建筑物以及环境相协调。
第3.0.4条转运站内建筑物室外装修宜采用水刷石、中级涂料、普通贴面材料等。
第3.0.5条转运车间室内地面及墙面、顶棚等表面应平整、光滑。
第3.0.6条转运站内建筑物门窗，宜采用钢门、钢窗或木门、木窗，临街的小型转运站宜采用卷帘门等。
第3.0.7条大、中型转运站内应绿化，绿化面积应符合国家及当地政府的有关规定。
第3.0.8条大、中型转运站内排水系统应采用分流制，应设污水处理设施。
第3.0.9条转运站的采暖、通讯、噪声和消防的标准应符合现行标准的有关规定。
第3.0.10条转运站应根据需要设置避雷措施。
第四章设备和设施
第一节设备及其布置
第4.1.1条转运站应根据不同地区、不同条件，采用不同方式和设备将垃圾装载到运输车辆或船舶上。
第4.1.2条转运站的设备数量应根据转运量确定。
第4.1.3条为调节转运站的工作效率与车辆调用频率之间的关系，应根据需要设置垃圾贮存槽。
第4.1.4条放置集装箱地坑的深度应保证集装箱上缘与室内地坪齐平或不高于室内地坪5cm,集装箱外壁与坑壁之间应保持15～20cm的距离
，并应设置定位装置。
第4.1.5条集装箱应与垃圾运输车的载重量及车箱相匹配。
第4.1.6条集装箱的数量，应根据垃圾贮存时间、清运周期及备用量等因素确定。地坑式转运站其集装箱的数量不宜少于地坑数的2倍。
第4.1.7条采用起重设备的转运站，应采用电动起重设备。
第4.1.8条转运站宜设置垃圾压缩机械。
第4.1.9条设备的布置，应符合下列规定：
一、相邻设备间净距：
考虑人行时，其宽度不小于1.2cm；
考虑车行时，其宽度应根据运输车通过的实际需要确定。
二、集装箱式垃圾转运站内应留出周转集装箱停放的位置，并应在其周围设置宽度不小于0.7m的通道。
三、转运站主要通道的宽度不宜小于1.2m。
第4.1.10条转运站转运车间室内高度应不小于设备最大伸展高度。当采用起重设备时,应保持吊起物底部与吊运所越过的物体顶部之间有
0.5m以上的净距。
第4.1.11条大、中型转运站应配备一定数量的运输车辆。
第4.1.12条运输车辆的配置数量可采用下列公式计算。
式中M——运输车辆数量；
Q——日转运量（t/d）；
W——运输车载重量（t）；
u——每部车日转运次数；
η——备用车系数，取1.2。
u＝T/t
式中T——额定日运输时间；
t——一次作业时间。
第4.1.13条水路垃圾转运站应采取专用码头的方式，并应满足水位变动的要求。
第4.1.14条水路垃圾转运站应设有固定垃圾运输船的设备、垃圾装卸设备和防止垃圾散落在水中的设施。
第4.1.15条运输机车及船舶数量应根据运转量及运输机车、船舶载重量及一次作业时间确定。
第二节设施
第4.2.1条大、中型转运站应设置垃圾称重装置。
第4.2.2条转运站应设置杀虫灭害装置，转运车间内应设置除尘除臭装置。
第4.2.3条转运站应设置供控制作业用的操作室或操作台。操作室或操作台应设在高处或安全的地方。大、中型转运站还应在操作室或操
作台内设监控系统。
第4.2.4条转运站应设供工人值班、更衣或存放工具、资料的附属用房。大、中型转运站还应设置办公、宿舍、食堂等工作、生活设施。
其面积应符合《城市环境卫生设施设置标准》（CJJ27）的规定。
第4.2.5条大、中型转运站宜设置洗车台及检修车台、停车场、加油站等设施。
第4.2.6条转运站应配备应急电源，并应考虑相应的机房。
第4.2.7条转运站内应设置电话或其它通讯设施。
第4.2.8条铁路及水路运输转运站内必须设置与铁路系统及航道系统相衔接的调度通讯、信号系统。
第4.2.9条转运站应设置排除站内积水的设施。
序号术语名称
曾用术语
名称
解释
1 2 3 4 5 公路运输垃圾
转运站
铁路运输垃圾
转运站
水路运输垃圾
转运站
气化率
垃圾压缩机
采用公路运输作为转运方式的垃圾转运站
采用铁路运输作为转运方式的垃圾转运站
采用水路运输作为转运方式的垃圾转运站
气化率是指城市居民用燃料中燃气的使用
百分率
将垃圾压缩并推入运输车辆上的设备
附录二本规范用词说明
一为便于在执行本规范条文时区别对待，对于要求严格程度不同的用词说明如下：1表示很严格，非这样作不可的
正面词采用“必须”；
反面词采用“严禁”。
2表示严格，在正常情况下均应这样作的
正面词采用“应”；
反面词采用“不应”或“不得”。
3表示允许稍有选择，在条件许可时，首先应这样作的
正面词采用“宜”或“可”；
反面词采用“不宜”。
二、条文中指明必须按其它有关标准执行的写法为：
“应按……执行”或“应符合……的要求（或规定）”。非必须按所指定的标准执行的
写法为：“可参照……的要求（或规定）”。
附加说明
本规范主编单位和主要起草人名单
主编单位：中国市政工程西南设计院
主要起草人：杨军磐、王炳礼
第一章项目概论 1.1 项目背景 1.1.1 项目名称 ××县××镇垃圾中转站建设项目。 1.1.2 项目承办单位及法人代表 项目承办单位：××县××镇人民政府。 项目法人代表：××。 1.1.3 项目拟建地点 ××县××镇××村东、××公路南侧。 1.1.4 承担可行性研究报告编制单位 （1）编制单位：××县工程咨询有限公司 （2）资质证书号：豫工资丙×× （3）法人代表：×× 1.1.5 编制工作的依据与研究范围 根据××县××镇人民政府关于《编制××县××镇垃圾中转站建设项目可行性研究报告委托书》、项目承办单位提供的项目建设方案及其它基础资料，我公司组成该项目可行性研究报告编制小组，按照国家对建设项目可行性研究阶段工作范围和深度的规定，依据环境保护法律、法规，建筑专业法规、规范，结合现场调查情况，对该项目建设的必要性与可行性、建设目标与依据、背景及现状、建设场地与条件、内容与规模、工程技术方案、环境保护、消防及安全卫
生、投资估算与资金筹措、经济效益社会效益等方面进行综合研究和分析，为有关部门和项目单位提供可靠的论证和评价依据。 1.2可行性研究结论 1.2.1 项目单位承办条件 ××县××镇人民政府具有独立法人地位，符合项目申报资格。其经济能力和管理能力，具备承担拟建项目投资建设的要求和基本条件。 1.2.2 项目规模 项目区占地面积10000㎡；项目总建筑面积2301㎡；附属设施建设：庭院、广场、围墙、绿化等3500㎡。 1.2.3 项目建设进度 本项目建设分为：项目申报、施工图设计、施工招标及签订合同、开工建设、竣工验收等几个阶段。自土建工程开始起，计划8个月（2009年3月—2009年10月）完成。 1.2.4 项目招标 为切实搞好项目建设，确保工程质量，该项目建设及设备采购，面向社会进行公开招标。 1.2.5环境保护 项目所在区自然环境良好。项目建设环保措施设计合理、配套齐全，符合环境保护要求。 1.2.6投资估算与资金来源 投资估算：项目总投资550万元。

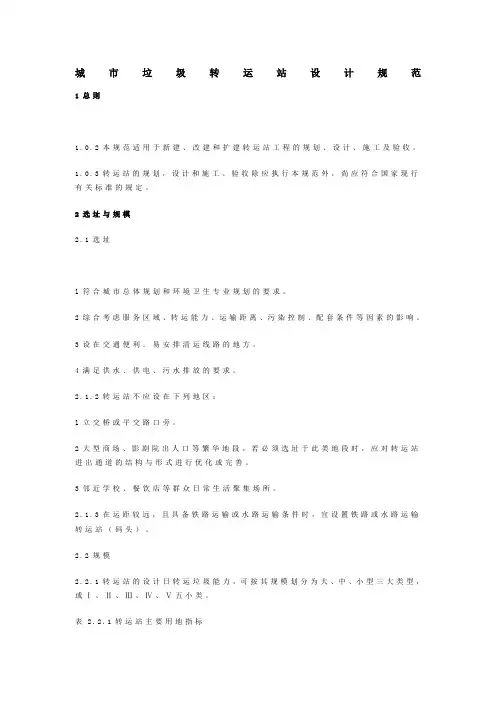

城市垃圾转运站设计规范 1总则 1.0.1为规范生活垃圾转运站（以下简称“转运站）的规划、设计、施工和验收，制定本规范。 1.0.2本规范适用于新建、改建和扩建转运站工程的规划、设计、施工及验收。 1.0.3转运站的规划，设计和施工、验收除应执行本规范外，尚应符合国家现行有关标准的规定。 2选址及规模 2.1选址 2.1.1转运站选址应符合下列规定： l符合城市总体规划和环境卫生专业规划的要求。 2综合考虑服务区域、转运能力、运输距离、污染控制、配套条件等因素的影响。 3设在交通便利．易安排清运线路的地方。 4满足供水、供电、污水排放的要求。 2.1.2转运站不应设在下列地区： l立交桥或平交路口旁。 2大型商场、影剧院出人口等繁华地段。若必须选址于此类地段时，应对转运站进出通道的结构及形式进行优化或完善。 3邻近学校、餐饮店等群众日常生活聚集场所。 2.1.3在运距较远，且具备铁路运输或水路运输条件时，宜设置铁路或水路运输转运站（码头）。 2.2规模 2.2.1转运站的设计日转运垃圾能力，可按其规模划分为大、中、小型三大类型，或Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五小类。 表 2.2.1转运站主要用地指标 注:1表内用地不含垃圾分类﹑资源回收等其他功能用地。 2用地面积含转运站周边专门设置的绿化隔离带，但不含兼起绿化隔离作用的市政绿地和园林用地。
