螺丝的基本知识、制作过程
一文了解螺丝的基本知识、制作过程，一起来看看，有的点还是比较直观的！
螺丝基础知识
螺丝的有关术语
1.螺丝、螺母、螺帽、螺栓、螺钉、螺柱的区别：
标准说法是没有螺丝和螺帽的。
螺丝是俗称，带有外螺纹的都可称"螺丝"。
螺母外形通常为六角形，内孔为内螺纹，用来与螺栓配合，把紧相关件。
螺帽是俗称，标准应称"螺母"。
螺栓的头部一般为六角形，杆部带有外螺纹。
螺钉较小，头部有平头、十字头等，杆部带有外螺纹。
螺柱实际应叫“双头螺柱”，两头均有外螺纹，中间一般是光杆。螺纹长的一端用来与深孔连接，短的一段与螺母连接。
2.常见的英文表示：
Screw / Bolt / Fastener
(螺丝/螺钉) (螺栓) (紧固件)
3.螺纹的定义：
螺纹是一种在固体外表面或内表面上，有均匀螺旋线凸起的形状。
螺纹作用
1.紧固和连接作用：适用于现阶段大部分螺丝产品。
2.传动作用（位移作用）：如QC检查尺寸用的千分尺。
3.密封作用：如管道的连接密封。
螺纹的发展史
机牙螺纹：装配时先在装配物上钻孔攻牙，所攻内牙与螺丝的外牙规格一致，使用较小力矩装配。
自攻螺纹：装配时先在装配物上钻孔，不需攻内牙，使用较大力矩装配。
自钻螺纹：直接在装配物上使用，螺丝钻孔攻牙一次成型。
螺丝的加工方式
自攻螺丝規格表-JIS 自攻螺丝规格表-ANSI 螺丝基础知识 螺丝知识 2 当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。 1、公制计量：（10进制） 1m =100 cm=1000 mm 2、英制计量：（8进制） 1英寸=8英分1英寸= mm3/8￠￠× = 3、1/4￠￠以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12# 第三章材料 一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料。 （一）碳钢。我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。 1、低碳钢C%≤% 国内通常称为A3钢。国外基本称为1008，1015，1018，1022等。主要用于级螺栓及4级螺母、小螺丝等无硬度要求的产品。（注：钻尾钉主要用1022材料。）
2、中碳钢%
螺丝基本知识 一、螺丝的定义: 螺丝就是紧固件,用来连接和紧固作用. 二、螺丝生产的标准有以下: ANSI(美国标准)、JIS(日本标准)、DIN(欧洲标准)、ISO(国际标准)、BSW(英国标准)、GB(中国国家标准) 三、螺丝的生产流程: 线材→打头→搓牙→热处理→电镀→包装 介坑、穿介子介脚 四、线材分: 1>炭钢: 低碳钢: 含碳:C%≦2.5% C1010 C1018 C1022 中碳钢: 含碳:2.5%
2>针型:跟据针的槽部的形状而命名.也就是说槽像似什么就是什么.针型如下表:
3>牙型:依据螺纹的面命名:也就是螺纹的型态.螺纹即:是一种在固体内表面可牙 表面的截面上,有均匀螺旋凸起的形状.它分为三种: a.普通螺纹(螺纹为三角形,牙径圆柱形); b.传动螺纹(螺纹为梯形), c.密封螺 纹(例如水管,牙径锥形) 我们一般用的螺丝都是普通形,其分类如下: 机械螺丝:用来连接有固定的阴螺纹的工件上,尾部无任何动作.且可分为粗牙和细牙.(用”M”表示) Type A 铁板螺丝Type AB Type B Type T 自攻螺丝 BT 三角牙PT
CT ST 还有:高低牙(HL)、双丝牙(TF)、五爪牙(FT)、木牙(W)、BJ牙……. 4>尾型:螺丝尾巴的型态.例如: 尖尾狗尾束尾圆尾 六、螺丝的表示方法: 1>产品的表示方法: 1 2 3 4 5 6 7 P ±M 3 X 10 圆尾 1表示头型2表示针型(如果是+字针则不写) 3表示牙型4表示公称外径5无意连接6公称称长度7尾形(没有不用写) 英国表示方法: 美国表示方法: P ±M 1/8-48 X 3/8” P ±M #4-40X 3/8” 1/8表示公称外径48表示一英寸牙数为48牙#4表示公称外径40表示一英寸牙数为40牙 2>f/n的含义: 1 2 3 4 5 6 7 8 9 J P M 2 – 30 10 N1 H 01 1表示生产标准,2、3表头型及牙型,4表示针型, 5为公称外径即:M3 ,6表示公称长度为10, 7表示电镀8表示是否加硬,9表示流水号. 七、度量问题: 当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。 1、公制计量：（10进制）
螺丝装配相关知识
螺丝装配相关知识 一、螺丝各部位名称 二、螺丝类型 B 、对于自攻螺丝，可通过其螺纹数及螺旋升角再进行分类(见下表)： P ：螺距(mm); α:螺旋升角(℃) 螺头槽 螺纹 螺尾
三、螺丝头部形状分类 以增加其防松性和压着性(减小压强，防止螺丝头陷入部品)。
四、螺头槽的类型
六、螺丝成型简介 拉线头部成型抽牙热处理电镀包装 七、螺丝尺寸、性能检测 1、尺寸 外径、长度、螺头槽 2、性能 扭力 a、用台钳夹紧螺丝，尾部外露2~4mm，然后用扭力计调好档位(依附表相 应扭力值)扭转螺丝； b、判定：扭力计连续响三声螺丝不转不扭断为OK。 韧性 a、L≧8mm：用韧性测试仪以30度角~cm2压力冲击螺丝； b、L<8mm：将螺丝插入10°斜面夹具，用锤子垂直向下击打螺丝头部至螺 丝头贴平斜面； c、判定：螺丝不出现断裂或裂纹为OK。 抗腐蚀性能 依据标准进行盐雾试验。 高温测试 a、将螺丝锁入铝制品后放入200±10°烤箱内烘烤； b、1小时后取出观察螺丝状况； c、判定：螺丝不出现断裂或裂纹为OK。 锁附性 a、将螺丝锁附实装(锁附金属以≧扭力锁附，锁附非金属以≧3 扭力锁附)， 然后再拆卸为1Cycle,共进行10Cycles； b、判定：螺丝不出现滑牙为OK。 八、螺丝装配要点 1、金属件须咬4牙以上，非金属件须咬6牙以上； 2、锁附金属以≧扭力锁附，锁附非金属以≧3 扭力锁附 九、螺丝编名方法 其表示方法为： □□□?□×□□ .□□□□□
螺丝类型直径长度表面处理备注例：JT1N 3*10 NI,附华司,环保
螺栓等级 钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如，性能等级4.6级的螺栓，其含义是： 1、螺栓材质公称抗拉强度达400MPa级； 2、螺栓材质的屈强比值为0.6； 3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到： 1、螺栓材质公称抗拉强度达1000MPa级； 2、螺栓材质的屈强比值为0.9； 3、螺栓材质的公称屈服强度达1000×0.9=900MPa级 螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。 强度等级所谓8.8级和10.9级
是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa 8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2 一般的螺栓是用"X.Y"表示强度的， X*100=此螺栓的抗拉强度， X*100*（Y/10）=此螺栓的屈服强度 （因为按标识规定：屈服强度/抗拉强度=Y/10） =============== 如4.8级 则此螺栓的 抗拉强度为：400MPa 屈服强度为：400*8/10=320MPa 不知道你的螺栓是什么材质和规格，无法确定你的螺栓强度等级，不过至少在5.8以上。
螺纹知识 钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如： 性能等级4.6级的螺栓，其含义是： 1、螺栓材质公称抗拉强度达400MPa级； 2、螺栓材质的屈强比值为0.6； 3、螺栓材质的公称屈服强度达400×0.6=240MPa级 性能等级10.9级高强度螺栓，其材料经过热处理后，能达到： 1、螺栓材质公称抗拉强度达1000MPa级； 2、螺栓材质的屈强比值为0.9； 3、螺栓材质的公称屈服强度达1000×0.9=900MPa级 螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。 强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa 8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2 一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10） 如4.8级 则此螺栓的抗拉强度为：400MPa；屈服强度为：400*8/10=320MPa。 另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释 度量：当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。 1、公制计量：（10进制）1m =100 cm=1000 mm 2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8￠￠×25.4 =9.52 3、1/4￠￠以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12# 螺纹 一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。根据其结构特点和用途可分为三大类： （一）、普通螺纹：牙形为三角形，用于连接或紧固零件。普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。 （二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。 （三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。 二、螺纹配合等级： 螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
螺丝基础知识 螺丝的有关术语 1.螺丝、螺母、螺帽、螺栓、螺钉、螺柱的区别： 标准说法是没有螺丝和螺帽的。 螺丝是俗称，带有外螺纹的都可称"螺丝"。 螺母外形通常为六角形，内孔为内螺纹，用来与螺栓配合，把紧相关件。 螺帽是俗称，标准应称"螺母"。 螺栓的头部一般为六角形，杆部带有外螺纹。 螺钉较小，头部有平头、十字头等，杆部带有外螺纹。 螺柱实际应叫“双头螺柱”，两头均有外螺纹，中间一般是光杆。螺纹长的一端用来与深孔连接，短的一段与螺母连接。 2.常见的英文表示： Screw / Bolt / Fastener (螺丝/螺钉) (螺栓) (紧固件) 3.螺纹的定义： 螺纹是一种在固体外表面或内表面上，有均匀螺旋线凸起的形状。
螺纹作用 1.紧固和连接作用：适用于现阶段大部分螺丝产品。 2.传动作用（位移作用）：如QC检查尺寸用的千分尺。 3.密封作用：如管道的连接密封。 螺纹的发展史 机牙螺纹：装配时先在装配物上钻孔攻牙，所攻内牙与螺丝的外牙规格一致，使用较小力矩装配。 自攻螺纹：装配时先在装配物上钻孔，不需攻内牙，使用较大力矩装配。 自钻螺纹：直接在装配物上使用，螺丝钻孔攻牙一次成型。
螺丝的加工方式 1.车削加工(Turning) 通过去除材料的方法使材料达到预想之形状 优点：加工精度高，无模具限制 不足：生产成本高，加工速度慢 2.锻造加工(Forging) 通过外力挤压材料使之发生变形以达到预想之形状优点：生产速度快，成本低，适合大批量生产 不足：成形受模具限制，复杂产品的模具费用高
3.冷镦：是在金属线材不加热的状态下，使用模具借助外力对其挤压变形的过程，冷镦工艺只是锻造工艺的一种。 螺丝基本构型介绍 要了解螺丝螺栓，先要知道他们的类型、特征及功能： A:驱动系统 B:头部 C:牙型部结合部 D:导入及攻入部 机械牙螺丝
关于螺丝，送你一份全面知识图谱 螺丝基础知识 螺丝的有关术语 1.螺丝、螺母、螺帽、螺栓、螺钉、螺柱的区别： 标准说法是没有螺丝和螺帽的。 螺丝是俗称，带有外螺纹的都可称"螺丝"。 螺母外形通常为六角形，内孔为内螺纹，用来与螺栓配合，把紧相关件。 螺帽是俗称，标准应称"螺母"。
螺栓的头部一般为六角形，杆部带有外螺纹。 螺钉较小，头部有平头、十字头等，杆部带有外螺纹。 螺柱实际应叫“双头螺柱”，两头均有外螺纹，中间一般是光杆。螺纹长的一端用来与深孔连接，短的一段与螺母连接。 2.常见的英文表示： Screw / Bolt / Fastener (螺丝/螺钉) (螺栓) (紧固件) 3.螺纹的定义： 螺纹是一种在固体外表面或内表面上，有均匀螺旋线凸起的形状。 螺纹作用 1.紧固和连接作用：适用于现阶段大部分螺丝产品。 2.传动作用（位移作用）：如QC检查尺寸用的千分尺。 3.密封作用：如管道的连接密封。 螺纹的发展史
机牙螺纹：装配时先在装配物上钻孔攻牙，所攻内牙与螺丝的外牙规格一致，使用较小力矩装配。 自攻螺纹：装配时先在装配物上钻孔，不需攻内牙，使用较大力矩装配。 自钻螺纹：直接在装配物上使用，螺丝钻孔攻牙一次成型。
螺丝的加工方式 1.车削加工(Turning) 通过去除材料的方法使材料达到预想之形状 优点：加工精度高，无模具限制 不足：生产成本高，加工速度慢 2.锻造加工(Forging) 通过外力挤压材料使之发生变形以达到预想之形状优点：生产速度快，成本低，适合大批量生产
不足：成形受模具限制，复杂产品的模具费用高 3.冷镦：是在金属线材不加热的状态下，使用模具借助外力对其挤压变形的过程，冷镦工艺只是锻造工艺的一种。 螺丝基本构型介绍 要了解螺丝螺栓，先要知道他们的类型、特征及功能： A:驱动系统 B:头部 C:牙型部结合部 D:导入及攻入部
自攻螺丝規格表-JIS JIS 公称尺寸 螺纹尾形AB AB AB AB AB AB AB A AB A AB A AB A AB A AB A AB B B B B B B B B B B BT BT BT BT BT BT 每寸扣数64 56 48 48 40 32 28 28 24 18 20 16 18 14 16 12 16 外径 最大(mm) 2 3 4 5 最小(mm) 3 4 5 内径 最大(mm) 1 2 3 最小(mm) 长度(mm) > 3 4 4 4 4 6 8 8 10 < 6 6 8 8 15 18 20 25 40 50 50 50 50 自攻螺丝规格表-ANSI ANSI 公称尺寸#2 #3 #4 #5 #6 #7 #8 #10 #12 螺纹尾形AB AB A AB A AB A AB A AB A AB A AB A AB 每寸扣数32 23 24 20 18 20 16 19 15 18 12 16 11 14 外径 最大(mm) 最小(mm) 内径 最大(mm) 最小(mm) 长度(mm) > 1/8 3/16 3/16 1/4 1/4 5/16 5/16 5/16 3/8 < 5/8 3/84 2 2 2 2 2 螺丝基础知识 螺丝知识 2
当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。 1、公制计量：（10进制） 1m =100 cm=1000 mm 2、英制计量：（8进制） 1英寸=8英分1英寸= mm3/8￠￠× = 3、1/4￠￠以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12# 第三章材料 一、目前市场上标准件主要有碳钢、不锈钢、铜三种材料。 （一）碳钢。我们以碳钢料中碳的含量区分低碳钢，中碳钢和高碳钢以及合金钢。 1、低碳钢C%≤% 国内通常称为A3钢。国外基本称为1008，1015，1018，1022等。主要用于级螺栓及4级螺母、小螺丝等无硬度要求的产品。（注：钻尾钉主要用1022材料。） 2、中碳钢%
第一部分螺丝主要尺寸 一. 长度 当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧洲、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。 1、公制计量：（10进制） 1m =100 cm=1000 mm 0 1 2 3 4 5 6 7 8 9 10 mm 2、英制计量：（8进制） 1英寸=8英分1英寸=25.4 mm 3/8''×25.4 =9.52 0 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch 3、1/4''以下的产品用番号来表示其称呼径，如： 4#(2.8)，5#(3.2)，6#(3.5)，7#(3.9)，8#(4.2)，10#(5.5)，12#(6.3) 4. 螺丝长度除平头外其它都不包含头部厚度。 二. 牙距 牙距：为相邻牙在中经线上对应两点的轴向距离。在英制中以每一英寸（25.4mm）内的牙数来表明牙距。如 日标墙板钉： 三. 牙外径、牙底径 四.牙山角度和尾尖角度：牙山角为牙侧与牙侧间的夹角、尾尖角为螺纹未端尖角。 1、自攻牙：牙山角度为60O，尾尖角度为45 O±5 O。 2、墙板钉：牙山角度为60O，（也可依客户要求生产，如45 O±5 O）尾尖角度为25 O ±3O。 3、夹板钉：（Chip board screws）牙山角度为40 O±3 O，尾尖角度为25O±3 O 或34O ±3O（客户特殊要求）。 4、钻尾螺丝：牙山角度为60 O±5 O，尾部针对不同规格的产品选用不同型号的夹尾针， 夹尾的主要几何参数为夹尾径和伸出量。

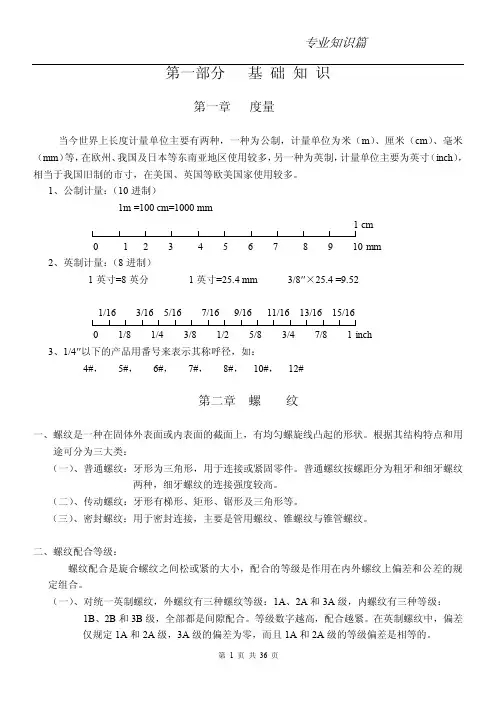

第一部分基础知识 第一章度量 当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、 厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。 1、公制计量：（10进制） 1m =100 cm=1000 mm 1 cm 0 1 2 3 4 5 6 7 8 9 10 mm 2、英制计量：（8进制） 1英寸=8英分 1 英寸=25.4 mm 3/ 8 X 25.4 =9.52 1/16 3/16 5/16 1 1 1 1 1 17/16 9/16 1 1 1 1 1 11/16 1 1 13/16 15/16 IIII 0 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch 3、1/4以下的产品用番号来表示其称呼径，如： 4#，5#，6#，7#，8#，10#，12# 第二章螺纹 、螺纹是一种在固体外表面或内表面的截面上, 据其结构特点和用途可分为三大类： ）、普通螺纹：牙形为三角形，用于连接或紧固零件。普通螺纹按螺距分为粗 牙和细牙螺纹两种，细牙螺纹的连接强度较咼。 ）、传动螺纹: 牙形有梯形、矩形、锯形及三角形等。 ）、密封螺纹: 用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。 、螺纹配合等级： 螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺 有均匀螺旋线凸起的形状。根
纹有三种等级： 1B 、2B 和3B 级，全部都是间隙配合。等级数字越高，配合越紧。 在英制螺纹中，偏差仅规定1A 和2A 级，3A 级的偏差为零，而且 1A 和2A 级的等级偏差是相等的。 等级数目越大公差越小，如图所示： 1、 1A 和1B 级，非常松的公差等级，其适用于内外螺纹的允差配合。 2、 2A 和2B 级，是英制系列机械紧固件规定最通用的螺纹公差等级。 3、 3A 和3B 级，旋合形成最紧的配合，适用于公差紧的紧固件，用于 安全性的关键设计。 4、对外螺纹来说，1A 和2A 级有一个配合公差，3A 级没有。1A 级公 差比2A 级公差大50%，比3A 级大75%,对内螺纹来说，2B 级公差 比2A 公差大30%。1B 级比2B 级大50%，比3B 级大75%。 （二八 公制螺纹，外螺纹有三种螺纹等级：4h 、6h 和6g ，内螺纹有三种螺 纹等级：5H 、6 H 、7H 。（日标 螺纹精度等级分为I 、II 、山三级，通 常状况下为II 级）在公制螺纹中，H 和h 的基本偏差为零。G 的基本 偏差为正值，e 、f 和g 的基本偏差为负值。如图所示： 1、 H 是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的 磷化层。G 位置基本偏差用于特 殊场合，如较厚的镀层，一般很少 用。 2、 g 常用来镀6-9um 的薄镀层，如产品图纸要求是 6h 的螺栓，其镀 前螺纹采用6g 的公差带。 差 e 基本中径 1A
螺栓的基本知识介绍 钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如，性能等级4.6级的螺栓，其含义是： 1、螺栓材质公称抗拉强度达400MPa级； 2、螺栓材质的屈强比值为0.6； 3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到： 1、螺栓材质公称抗拉强度达1000MPa级； 2、螺栓材质的屈强比值为0.9； 3、螺栓材质的公称屈服强度达1000×0.9=900MPa级 螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。 强度等级所谓8.8级和10.9级 是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa 8.8公称抗拉强度800N/MM2 公称屈服强度640N/MM2 一般的螺栓是用"X.Y"表示强度的， X*100=此螺栓的抗拉强度， X*100*（Y/10）=此螺栓的屈服强度 （因为按标识规定：屈服强度/抗拉强度=Y/10） =============== 如4.8级 则此螺栓的 抗拉强度为：400MPa 屈服强度为：400*8/10=320MPa ================= 另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释 度量:当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。 1、公制计量：（10进制） 1m =100 cm=1000 mm 2、英制计量：（8进制） 1英寸=8英分1英寸=25.4 mm3/8￠￠×25.4 =9.52 3、1/4￠￠以下的产品用番号来表示其称呼径，如： 4#，5#，6#，7#，8#，10#，12# 螺纹 一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。根据其结构特点和用途可分为三大类： （一）、普通螺纹：牙形为三角形，用于连接或紧固零件。普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
螺栓基础知识简介 一、螺栓的定义与分类配用螺母的圆柱形带螺纹的紧固件。按连接的受力方式：分普通螺丝和绞制孔螺丝。按头部形状分：有六角头、圆头的、沉头的等。 二、螺栓代号解释例一：M10*1LH--6H--S M代表公制三角螺纹（其他符号如TR代表梯形螺纹），公称大径为10、细牙螺距P=1.0MM;LH 代表左旋，中径公差代为6H 外螺纹，S表示短的旋合长度。说明：粗牙不需标明螺距，中等旋合长度以及右旋不需标明。例二：螺纹规格d=M12、公称长度L=80MM、性能等级10.9级、表面氧化、产品等级为A级的六角头螺栓：完整标记为： GB/T5783--2000--M12*80--10.9--A--O 三、螺栓性能等级和产品等级等级不同价格有差异，使用工况不同等级需求不同。所以在选用时需注意区分。 1、螺栓的产品等级分为a、b、c三级。其中a级最精确，c级精度最差。a级用于承载较大，要求精度高或受冲击、振动载荷的场合。 2、螺栓的性能等级有3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10宇个等级，其中8.8级以上螺栓材质为低碳合金钢或中碳钢并经热处理（促火、回火），通称为高强度螺栓，其余通称为普通螺栓。在螺栓头部往往会有标示，如我司常见有DN 4.6 YB4.8 NBZD10.9字样。其中开头字母为生产家代号。例如：性能等级10.9级高强度螺栓其含义是：其材料经过热处理后，能达到：0 1螺栓材质公称抗拉强度达 1000MPa级；o2螺栓材质的屈强比值为0.9；螺栓材质的公称屈服屈服强度达1000*0.9=900MPa。在重要场所使用螺栓，设计时应对螺栓的屈服强度和剪切强度t进行校核计算。 四、螺栓配合孔的加工螺栓配合的孔的标准的质量好坏，直接影响了坚固的效果。因此设计和加工时应严格按照相关标准。
螺丝基础知识 一． 螺丝常用种类 1.Machine Screw: 机械螺丝 2.Tapping Screw: 自攻螺丝 (分使用于金属与使用于塑料二种) 2-1.Sheet Metal Tapping Screw. (铁板牙自攻螺丝) 2-2. Plastic Tapping Screw. (塑料自攻螺丝) 自攻螺丝:就是可以自己攻出牙的螺丝.使用前只需先加工好孔,在旋入自攻螺丝的同时,自攻螺丝会直接在工件上加工出螺纹,因此不再需要其他的螺母什么的进行紧固. 二． 螺丝常用材质 1.碳钢 1-1.低碳钢:1008、1015、1018、1022 1-2.中碳钢:1035、CH38F、1039、40ACR 2.不锈钢(SUS302、SUS304) 3.铜合金CU(青铜、红铜、黄铜) 4.铝合金AL 三． 螺丝常用标示 1.公制螺丝 2.美规螺丝 （省略） 3.英制螺丝 （省略） 1-1.公制机械螺丝: Metric A-1: Thread Code: 螺丝型号 公制螺丝直接以螺丝外径标示螺丝型号, 如M3 即螺丝外径为3.00mm.; M4 即螺丝外径为4.00mm. Metric Thread Size x Pitch: Note: 公制螺丝于螺丝型号后方,有时会注明螺丝牙距. 如M3x0.5 , M4x0.70, M5x0.8 , M6x1. 但因为标准规范, 通常不提.
A-2: Length Code: 螺丝长度: 公制螺丝, 直接标示螺丝长度, 单位为mm. 螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度. 但平头螺丝例外, 其螺丝之总长度标示含头部高度. A-3: Drive Code/ 头部剖沟特征. 四． 螺丝常用规格 1.螺丝尺寸常规参数 size PAN(P)盘头/平元头 规格 D H 1.0 2.0 +0.15/-0.15 0.5 +0.1/-0.1 1.2 2.4 +0.15/-0.15 0.6 +0.1/-0.1 1.4 2.5 +0.15/-0.15 0.7 +0.1/-0.1 1.7 3.2 +0.0/-0.4 1.1 +0.1/-0.1 2.0 3.5 +0.0/-0.4 1.3 +0.1/-0.1 size Fiat(F,K)沉头/平头 规格 D H(Angle) 1.2 2.4 +0.15/-0.15 90°-92° 1.4 2.5 +0.15/-0.15 90°-92° 1.7 3.7 +0.0/-0.4 90°-92° 2.0 4.0 +0.0/-0.4 90°-92°
螺钉基础知识 第一章度量 当今世界长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米(mm)等，在欧洲，我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸(mch)，相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。 1、制计量：（10进制） 1m=100cm=1000mm 2、英制计量：（8进制） 1英寸=8英分1英寸=2.54mm 3/8’’×25.4=9.52 1、1/4’’以下的产品用番号表示其称呼径，如： 4# 5# 6# 7# 8# 10# 12# 1 4#（1/4） 第二章螺纹 一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。根据其结构特点和用途可分为三大类： （一）、普通螺纹：牙形为三角形，用于连接或紧固零件。普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。 （二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。 （三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。 二、螺纹配合等级： 螺纹配合旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。 （一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。等级数字越高，配合越紧。在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。等级数目越大公差越小，如图所示。 1、1A和1B级，非常松的公差等级，其适用于外螺纹的允差配合。 2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。 3、3A和3B级，旋全形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。 4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。1A级公差比2A级公差大50%，比3A级大75%，对内螺纹来说，2B级公差比2A公差大30%。1B级比2B级大50%，比3B级大75%。
螺丝基础知识（第四版） 一． 螺丝常用种类 1.Machine Screw: 机械螺丝 2.Tapping Screw: 自攻螺丝 (分别使用于金属与塑料二种) 2-1.Sheet Metal Tapping Screw. (铁板牙自攻螺丝) 2-2. Plastic Tapping Screw. (塑料自攻螺丝) 自攻螺丝:就是可以自己攻出牙的螺丝.使用前只需先加工好孔,在旋入自攻螺丝的同时,自攻螺丝会直接在工件上加工出螺纹,因此不再需要其他的螺母什么的进行紧固. 二． 螺丝常用材质 1.碳钢 1-1.低碳钢:1008、1015、1018、1022 1-2.中碳钢:1035、CH38F、1039、40ACR 2.不锈钢(SUS302、SUS304) 3.铜合金CU(青铜、红铜、黄铜) 4.铝合金AL 三． 螺丝常用标示 1.公制螺丝 1-1.公制机械螺丝: Metric A-1: Thread Code: 螺丝型号 公制螺丝直接以螺丝外径标示螺丝型号, 如M3 即螺丝外径为3.00mm.; M4 即螺丝外径为4.00mm. Metric Thread Size x Pitch: Note: 公制螺丝于螺丝型号后方,有时会注明螺丝牙距. 如M3x0.5 , M4x0.70, M5x0.8 , M6x1. 但因为标准规范, 通常不提. A-2: Length Code: 螺丝长度: 公制螺丝, 直接标示螺丝长度, 单位为mm. 螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度. 但平头螺丝例外, 其螺丝之总长度标示含头部高度. A-3: Drive Code/ 头部剖沟特征.
第三部分小螺丝 第一章产品分类 一、产品大类： （一）、自攻钉（Tapping screws） 1、参照标准：英制自攻钉参照标准为ANSI/ASME B18.6.4，公制的参照标准有GB845 （R+）、GB846（F+）、GB847（O+）、JIS B1115（-）、JISB1122（+）JISB 1126 （HW）、JISB1127（HF）、JIS B1125 、DIN7971、DIN7972、DIN7973、DIN7981、 DIN7982、DIN7983、ISO1479（H）、ISO1481（B-）、ISO1482（F-）、ISO1483（O-）、 ISO7049（P+）、ISO7050（F+）、ISO7051（O+）。 2、头型：新、老国标中均有三种头型：老国标为圆头（R），沉头（F）和半沉头（O）， 新国标有盘头（P）、沉头（F）和半沉头（O），英制自攻钉有各种头型。目前常 见的自攻钉头型有如下： 3、牙型：目前自攻钉牙型有A、AB 、B、BT、BP\BF、C、D、T等牙型，各种牙型如图所示。查阅： U.S.A.紧固件标准（原版）第13页。 4、AB牙和A牙的区别： ①新版IFI标准已将A牙产品淘汰，但由于市场需要，一些企业也都在生产A牙产品。A 牙AB牙产 品主要区别在于其牙数不同，（如表一所示）。 ②A牙和AB牙牙外径和牙底径也不相同（如表二所示）。
③盘头14#A牙和AB牙产品头部尺寸不同（如表三所示），其他规格产品基本尺寸等则相同。 表一 表二 5、长度及牙长： （1）长度规格：本公司现在生产的自攻钉都是全牙，（客户有要求时，依其指定之标准） （2）长度的测量：对沉头和半沉头型螺钉，其长度应从未端测量到头顶面。 （3）长度允许公差： ①AB牙和BP牙的允许公差为，当称呼长小于等于1英寸时，允许公差为±.03in， 大于1英寸时为±0.05in。 ②B、BT、C和T牙，长度允许公差为当称呼长在3/4 in以上时，其允许差为-0.03 in,大于3/4 in到1-1/2 in,其允差为-0.05 in, 大于1-1/2英寸其允许公差为-0.06 in。 （4）牙长的规定： ①对AB、B、BP、BT牙的要求：完整螺纹应加工得尽可能接近头部，在头部下Y这段距 离，要保证螺纹小径尺寸在规定的极限内，如下表所示。 ②公称长度大于表列产品，其最小完整螺纹长度应不小于下表所列LT的规定。
螺丝常识 [日期：2005-06-12编] 来源：Jackyc 原创文稿作者：陈俊光[字体：大中小]目录 一、螺丝 二、常用螺丝种类 三、常见螺丝材质 四、常见螺丝规格与标示 五、一般常用规格 六、螺丝长度 七、英制螺丝 八、螺丝相关中英文对照 九、螺丝 十、常用螺丝种类 十一、常见螺丝材质 十二、常见螺丝规格与标示 十三、一般常用规格 十四、螺丝长度 十五、英制螺丝 十六、螺丝相关中英文对照 十七、螺丝型号中的英文说明 十八、螺丝分类常用螺丝种类 A: Machine Screw: 机械螺丝 B: Tapping Screw: 自攻螺丝(分使用于金属与使用于塑料二种) B-1: Sheet Metal Tapping Screw. (铁板牙自攻螺丝) B-2: Plastic Tapping Screw. ( 塑料用, 自攻螺丝) C: Wooden Screw : 木工螺丝 D: Drywall Screw : 水泥墙螺丝 E: Self Drilling Screws 钻尾螺丝（不锈钢钻尾螺丝，复合材料钻尾螺丝）本产品适用 １不锈钢板、金属钢板、镀锌钢板、工程安装。 ２金属帷幕墙金属轻隔间等室内外安装． ３一般角钢、槽钢、铁板与其它金属材料结合安装。 ４、汽车车箱、货柜箱、造船业、冷冻设备等组装工程。 本产品特点： １、钻孔攻牙，锁紧一次完成，结合力强。 ２、节省施工时间，提高工作效率。
E-1:STAINLESS STEEL SELF DRILLING SCREWS 不锈钢钻尾螺丝E-2:Bi-Metal Self Drilling Screws 复合材料钻尾螺丝 常见螺丝材质 a.Low Carbon Steel :碳钢碳钢分低碳钢、中碳钢、高碳钢以及合金钢。 b. SS-304 : Stainless Steel 304 、316都属于不锈钢之类 c. SS-302: Stainless Steel 302 :结构韧性较好 d. Aluminum 5052 :铝合金5052 d. Brass: 黄铜 e. Bronze: 青铜 f. UNS C11000 Copper: 锑铜 常见螺丝规格与标示 A: 公制螺丝 B: 美规螺丝 C: 英制螺丝 A: 公制机械螺丝: Metric Ex: M3 x 6 –P P B : M3 机械螺丝, 6mm 长, 十字, 圆扁头, 镀黑. Finish Code: 外观处理规格 Head Code: 头部外型 Thread Code 螺丝型号Drive Code: 头部剖沟,特征型号 Length Code: 螺丝长度(mm) A-1: Thread Code: 螺丝型号 公制螺丝直接以螺丝外径标示螺丝型号, 如M3 即螺丝外径为3.00mm.; M4 即螺丝外径为4.00mm. Metric Thread Size x Pitch: Note: 公制螺丝于螺丝型号后方,有时会注明螺丝牙距. 如M3x0.5 , M4x0.70, M5x0.8 , M6x1. 但因为标准规范, 通常不提. A-2: Length Code: 螺丝长度: 公制螺丝, 直接标示螺丝长度, 单位为mm. 螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度. 但平头螺丝例外, 其螺丝之总长度标示含头部高度. A-3: Drive Code/ 头部剖沟,特征 一般常用规格 a. Slotted: 一字( Minus ) b. Phillips: 十字( Plus )
