九年级物理第十三章 电路初探专题练习（解析版）
一、初三物理第十三章 电路初探 易错压轴题提优（难）
1．进一步探究
电容器是电气设备中的重要元件，是储存电荷的装置。通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母
F 表示。两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。。
电压U /V
2 8 2 电荷量Q /C
4×10-3 6×10-3 2×10-3 5×10-3 电容C /F 2×10-3 0.75×10-3 1×10-3 2×10-3
(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为S C d
ε=（ε是一个常数，S 为极板面积，d 为极板间距离）。多电容器串联时，121111=n
C C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。
【答案】B 到A Q C U
= 2.5V 121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】
【分析】
【详解】
(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。
(2)[2]由表中数据可知
3-3210F 2V 410C -??=?
3-30.7510F 8V 610C -??=?
3-3110F 2V 210C -??=?
即
Q CU =
则
Q C U =
(3)[3]根据上题所得公式Q U C
=，将表中数据带入可得 33510C 2.5V 210F
Q U C --?===? (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为
S C d ε=
则 111S C d ε= 222
S C d ε=
因为多电容器串联时 121111=n
C C C C ++… 则
12
111=C C C + 带入12C C 、可得
121221S S C S d S d ε=
+
则总共能够储存的电量为 121221U
S S S d C S d Q U ε+==

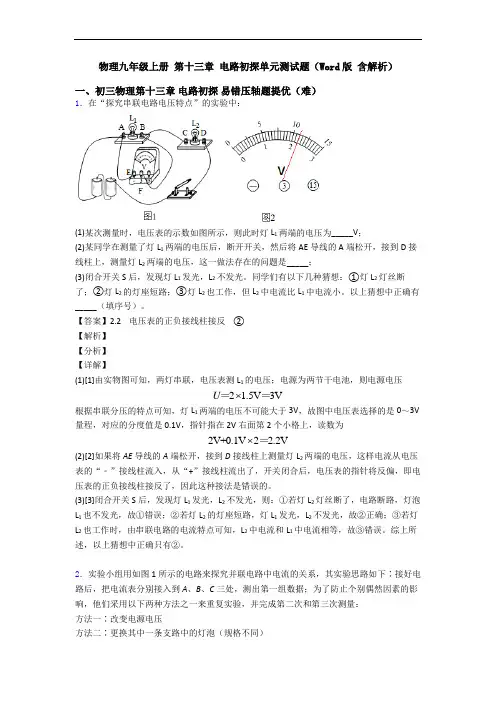

2．在“探究串联电路电压特点”的实验中：
(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；
(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；
(3)闭合开关S后，发现灯L1发光，L2不发光。同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。以上猜想中正确有_____（填序号）。
【答案】2.2 电压表的正负接线柱接反②
【解析】
【分析】
【详解】
(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压
U?
＝＝
2 1.5V3V
根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为
?＝
2V+0.1V2 2.2V
(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。
(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。综上所述，以上猜想中正确只有②。
3．瑞瑞和欢欢在网络上看到用土豆点亮LED小灯泡的视频，为了验证视频的真实性，他们找来一些物品，按照视频中的方式连接了如图所示的实验电路：
(1)闭合开关后，LED小灯泡果真被点亮了。此时，土豆相当于电路中的__________，该装
置实现的能量转化是___________能转化为电能；
(2)为什么土豆能够点亮LED小灯泡呢？通过查找资料他们了解到：铜片和锌片在电解质（即土豆中富含的果酸）的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流。由此可知，该土豆电池的正极是________片；(3)为了验证土豆电池的正负极，他们还可以选用下列实验仪器中的_______（填字母代号）进行判断；
A．小灯泡 B．电压表 C．电阻
(4)根据获得的知识，瑞瑞和欢欢又找来了更多物品进行创新实验。在果蔬中插入不同金属制成的极板（极板材料不同），并保持两块极板间的距离、极板与果蔬的接触面积不变，测量两块极板之间的电压，结果如上表中数据及相关条件可知：果蔬电池的电压与
________和________有关。
【答案】电源化学铜 B 果蔬种类极板材料
【解析】
【分析】
【详解】
(1)[1][2]闭合开关后，土豆消耗化学能，产生电能，使LED小灯泡被点亮，所以土豆相当于电路中的电源，该装置实现的能量转化是化学能转化为电能。
(2)[3]铜片和锌片在电解质的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流，因为电流方向与电子定向移动方向相反，则电流方向是由铜片流向锌片，而电流是从电源正极流出，所以该土豆电池的正极是铜片。
(3)[4]当土豆电池可以作为电源时，接上电压表，其指针会发生偏转，故据此能判断该电池是否有电压，当电压表正向偏转时，与电压表正接线柱相连的是正极，而灯泡和电阻不能判断出电池的正负极。
故选B。
(4)[5][6]分析表中数据可知，当极板材料相同、果蔬种类不同时，果蔬电池的电压不同，可见果蔬电池的电压与果蔬种类有关；当极板材料不同、果蔬种类相同时，果蔬电池的电压不同，可见果蔬电池的电压与极板材料有关。由此可得：果蔬电池的电压与果蔬种类和极板材料有关。
4．（探究名称）探究并联电路中电流的关系．
（提出问题）如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？
（设计实验与进行实验）
（1）将如图中元件按要求连接；（L1、L2并联，S控制整个电路，电流表测量L1的电流）（______）
（2）把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表；
测量次数A处的电流I A B处的电流I B C处的电流I C
10.220.120.10
20.480.220.26
30.550.300.25
（3）为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当换用不同规格的电灯重做上述实验；
（4）整理器材．
（分析与论证）
（1）在接、拆电路时，开关必须______；
（2）上面设计的表格中存在的不足之处是：______；
（3）表格补充完整后，通过对上面数据的分析，可以得出结论：______．
【答案】断开缺少电流的单位并联电路中干路电流等于各支
路电流之和
【解析】
【分析】
【详解】
L1、L2并联,S控制整个电路，S串联接在干路中，电流表测量L1的电流，电流表串联在L1支路中，从电源正极出发，把电流表、L1、开关串联接入电路，回到电源负极，然后把L2并联在L1与电流表串联电路两端，实物电路图如图所示．
(1)在接、拆电路时，开关必须断开．
(2)由实验数据记录表格可以知道，表格中各实验数据没有单位，这是错误的．
(3)由表中实验数据可以知道,I A=I B+I C由此可以知道，并联电路中，干路电流等于各支路电流之和．
因此，本题正确答案是：实物电路图如图所示；(1)断开；(2)实验数据没有单位；(3)并联电路中，干路电流等于各支路电流之和．
【点睛】
(1)为保证电路安全，在拆接电路时应断开开关．
(2)各实验数据应有单位，分析实验数据记录表格，然后答题．
(3)分析表中实验数据，然后得出实验结论．
5．在“探究并联电路电流的特点”的实验中，豆豆同学连接的电路如图甲所示（本题中，电表视为理想电流表，且当有电流流过灯泡时，灯泡将会发光）．
干路电流/A灯L1的电流/A灯L2的电流/A
0.60.3
（1）连接实物电路过程中，开关应处于_______状态．
（2）已知各电路元件、连接情况均完好，闭合开关前，我们发现电流表A1的指针在如图乙所示的位置处，可能的原因是____________________；改正错误后，闭合开关，发现电流表A1的指针仍然在如图乙所示的位置处，可能的原因是__________．
（3）更正上述问题后，闭合开关S，观察到电灯L1______（选填“亮”或“不亮”）、L2不
亮；随即断开开关，仔细检查，发现电路有不当之处．
（4）请在图甲中只改动一根导线，使之符合下列要求:闭合开关后，灯泡L1、L2并联，开关S控制所有用电器，电流表A1测流过干路的电流，A2测流过灯L1的电流，A3测流过灯L2的电流．（提醒：在需要删除的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）．
（__________）
（5）随后，闭合开关，从电流表中读取数据填入上表中，其中流过灯L1的电流大小如图丙所示，该示数为______A．于是得出结论：并联电路中，各支路电流相等，干路电流等于各支路电流的总和．小华同学认为该实验结论不科学，我们应多次更换规格______（选填“相同”或“不同”）的灯泡进行实验，以便_________（填入正确的序号）．
A．寻找普遍规律 B．求平均值，减小实验误差
【答案】断开电流表指针没有校零电流表正负接线柱接反了亮
0.3 不同 A
【解析】
【分析】
【详解】
(1)[1]连接实物电路过程中，为了保护电路，开关应处于断开状态；
(2)[2][3]闭合开关前，我们发现电流表A1的指针在如图乙所示的位置处，可能的原因是电流表指针没有校零；改正错误后，闭合开关，发现电流表A1的指针仍然在如图乙所示的位置处，可能的原因是电流表正负接线柱接反了；
(3)[4]从实物图可以看到，闭合开关S后，只有灯泡L1接入电路，有电流通过灯泡L1，灯泡L1能亮；
(4)[5]电路有不当之处，从电流的流法可知道，灯泡L2与电流表A1的连接导线是错误的，应该把这跟导线改为灯泡L2与灯泡L1右端的连接，如下图所示；
(5)[6][7][8]从图丙可以看到，电流表的量程不应该是0到3A，否则它的读数为1.5A，大于干路电流，量程应该是0到0.6A，它的读数为0.3A；该实验结论不科学，只是一组数据，并且选用的灯泡规格相同，这种情况很特别，应多次更换规格不同的灯泡进行实验，以便寻找普遍规律．
6．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．
（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．
（______）
（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是
_____，还有一处是_____．
（3）小明排除故障后开始实验，正确得出电流表示数如表
实验次数I1/A I2/A I3/A
1 0.100.20 0.30
分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字
母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．
【答案】连接电路的过程中，开关没有断开电流表的接线柱接
反了 I3=I1+I2更换不同的灯泡进行多次实验
【解析】
【分析】
（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；
【详解】
(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：
(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．
（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I3=I1+I2
一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．
7．小刚和小强在组成串并联电路的实验中.
（1）在连接电路过程中，开关应该是__________的．
（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________ (选“发光””不发光”)，出现__________现象．
（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c这一根导线，就能成为两灯_______联的正确电路．小强将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮．对此，下列判断中正确的是__________ (A．灯L1开路
B．灯L2开路C．开关S开路D．灯L2短路)
（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线．
（______）
【答案】（1)断开（2)不发光，短路（3)串,B
（4)
【解析】
试题分析：（1）在连接电路过程中，开关应该是断开的．（2）闭合开关，电流从电源正极经导线A.开关、导线B.C.e回到电源负极，没有经过任何用电器，造成电源短路，两个灯泡都不发光．（3）拆除导线c，电流经导线A.开关、导线B.灯泡L1、导线D.灯泡L2、导线e回到电源负极，电路只有一条电流的路径，两灯串联．闭合开关S时，小电灯L1、L2都不亮，电路存在断路．用一段导线的两端接触A.B两点时，两灯都不亮；接触C.D两点时，两灯也不亮；说明此两种情况下，电路仍是断路．接触E、F两点时，只有灯L1亮．导线、电源与灯L1构成通路，故障位置是灯L2开路，答案为B．（4)将导线b从D点拆下，接到C点，灯L1、L2并联．
考点：电路
8．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭．根据上述现象，你_____（选填“能” 或“不能”）断定这两只小灯泡是串联的，你的依据是_______．（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的．
（3）排除故障后，他用如图方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些．为了验证他的猜想是否正确，以下操作不可行的是________
A、将乙电流表用甲电流表代替再测电流
B、将L1 L2对调位置
C、将甲乙两个电流表的位置对调
D、将电源正负极对调．
（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上．他的这一操作错误是_______。
（5）小明分别测出AB、CD、AD间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：_______________。
【答案】不能并联电路干路中的开关也是控制整个电路① B 电压表的正负接线柱接反了实验次数只有一次，不可以得到普遍结论
【解析】
【分析】
电路中有电源且电路闭合时，灯泡发光；接在干路上的开关可以控制两盏串联或并联的灯泡同时亮或同时灭。串联电路电流处处相等，灯的亮暗与是否靠近电源正极无关；调换两灯泡的位置关系，或更换电流表，根据电流表的示数，即可做出判断。电压表应与被测电路并联，电流应从正接线柱流入，负接线柱流出；得出一个普遍规律时，应进行多次实验。
【详解】
（1）闭合开关，电路闭合，两灯泡发光，断开开关都不发光，两灯串联可以达到此效果，若开关接在干路中，两灯并联，开关也能控制两控制两灯同时亮同时灭，因此不能根据两灯同时亮同时灭判断两灯是串联的。
（2）把灯L2从灯座上拧下来后，发现灯L1仍发光，即电路仍然是通的，说明接线柱CD 短路，故他的猜想①是合理的；
（3）串联电路电流处处相等，两灯泡串联，流过两灯泡的电流相等，因此小华的判断是错误的；
两表的示数不同可能是电流表不准确，或没有调零所至，所以将乙电流表用甲电流表代替再测电流、将甲乙两个电流表的位置对调可验证是否正确；将电源正负极对调时，两电流表的示数会与上次相同，也可以说明小华的判断是错误的；
将L1 L2对调位置，两电流表的示数还会与上次相同，不能说明小华的判断是错误的。
故选B。
（4）将电压表原来接在A处的导线改接到L2的接线柱D上去了，此时电压表正负接线柱接反了，所以他的做法是错误的。
（5）结论“串联电路总电压等于各部分电路两端电压之和” 。是一个普遍规律应使用不同的器材多次实验才能得出，以避免实验的偶然性，使结论具有普遍性。
而小明的实验次数只有一次，不可以得到普遍结论。
9．吴丽同学在“探究串联电路电压的规律”实验中，其过程如下：
（1）她在检查实验器材时发现电压表的指针位置如图1所示，接下来她要对电压表进行的操作是________________。
（2）问题解决后，她按图2连接好电路，用开关试触时发现电压表的指针还是偏转到零刻度线的左侧，产生此现象的原因是_____________________。
（3）改正错误后，她用电压表分别测量L1两端的电压U AB、L2两端的电压U BC和两灯泡两端的总电压U AC，更换不同灯泡，再做两次实验，将三次实验数据填入下表。该表格中存在的不足之处是________________。
（4）分析表格中的数据，得出实验结论是____________________________________。【答案】将电压表指针调零电压表正负接线柱接反了电压没有单位串联电路的总电压等于各部分电路两端电压之和
【解析】
【详解】
(1)由图知，在检查实验器材时发现电压表指针没有指在零刻度线上，使用电压表前应对电压表进行调零，使指针指在零刻度线上；
(2)根据题意可知，电压表的指针发生了反向偏转，说明电压表的正负接线柱接反了；
(3)①分析表格内容可知，表中测量的物理量没有单位，因此该表格的不足之处为：物理量没有单位；
②A B两点间的电压为L1两端的电压,BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压。由表中的数据可以看出：
第一次实验时,U AC=3V,U AB+U BC=0.8V+2.2V=3V；
第二次实验时,U AC=3V,U AB+UBC=1.0V+2.0V=3V；
第三次实验时,U AC=3V,U AB+U BC=1.2V+1.8V=3V；
因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即U AC=U AB+U BC；
故答案为：(1). 将电压表指针调零 (2). 电压表正负接线柱接反了 (3). 电压没有单位 (4). 串联电路的总电压等于各部分电路两端电压之和
【点睛】
（1）使用电压表前应对电压表进行调零，使指针指在零刻度线上；
（2）从电压表的正确使用方法上找到指针不正常偏转的原因；
（3）被测物理量包括数字和单位；
10．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．
（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．
①请用笔画线代替导线将实物电路图连接完整_____．
②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．
（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．
【答案】A灯泡断路移动滑动变阻器0.8
【解析】
（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一
上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：
②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；
③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；
由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；
（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：
①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；
②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；
③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).
【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
11．在探究“串联电路电压的规律”实验中.
(1)小珊想电压表测灯L1的两端电压,连接电路如图所示,分析小灯泡的发光情况：______电压表实际测哪两端电压_______
(2)图中只有一根导线连错,请在连错的导线上画“X”,并用笔画线表示导线将电路连接正确. ________________
(3)改正电路后,闭合开关,如图所示,电压表示数为________________,若电源电压为3V, 则L2两端的电压为______．
【答案】L1亮，L2不亮L1两端电压 1.9V 1.1V
【解析】
【详解】
解:(1)电压表并联在L1两端，但是和L2是串联的，电压表的电阻很大，影响了的工作，所以不亮，电压表测L1两端电压，
(2)先把两个灯泡串联在电路中，开关串联在电路中，然后再把电压表并联在L1两端。如
图：
(3)电压表使用的0~3V量程，每一个小格代表0.1V，L1两端的电压为U1=1.9V，根据串联电路中各串联导体电压之和等于总电压,所以L2的电压为：U2=1.1V，
因此，本题正确答案是： (1)L1亮；L2不亮，L1两端电压(2)如上图；(3)1.9V；1.1V
【点睛】
在电压表使用过程中不但要考虑电压表的正确使用,还要考虑不影响其它用电器的工作. 12．某同学对“串、并联电路电压规律”进行探究：
（1）探究串联电路中电压的规律
（设计与进行实验）
①按图所示电路图甲连接电路；
②闭合开关，用电压表测出L1两端的电压；
③在测量L2两端电压时，为了节省时间采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
④测出AC间的电压．
（交流与评估）
①在拆接电路时，开关必须________．
②该同学用上面的方法________（选填“能”或“不能”）测出L2两端的电压，原因是
________．
③方法改进后，所测出的AB、BC、AC间的电压记录在表中，分析数据可以得出本次实验的结论是：串联电路总电压________（选填“等于”或“不等于”）各用电器两端电压之和．
④这个实验在设计上还存在的不足之处________．
（2）探究并联电路中电压的规律
①请用笔画线代替导线，在图乙中把电路连接完整，要求电压表测量灯L1两端的电压（电
源电压3V）________．
②电路连接正确后进行实验，分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图丙所示，其值为________ V．
【答案】断开不能电压表正负接线柱接反了等于只进行一次实验，结论具有偶然性
2.6
【解析】
【详解】
（1）探究串联电路中电压的规律：
①为了保护电路，在拆接电路时，开关必须断开．
②该同学用上面的方法不能测出L2两端的电压，因为电压表所接的B接点不动，只断开A 接点，并改接到C接点上，此时电流由电压表的负接线柱流入，从正接线柱流出，所以正负接线柱是反的；
③根据电压记录在表，分析数据可知，，所以实验的结论是：串联电路总电压等于各用电器两端电压之和．
④根据一次实验得出实验结论具有偶然性，为了结论更具普遍性，应多次实验，所以这个实验在设计上还存在的不足之处：只进行一次实验，结论具有偶然性；
（2）探究并联电路中电压的规律
①两灯并联，所以将两灯的右端相连，电源为3V，所以电压表选择0-3V量程，将电压表的“3V”接线柱连接到L1的左端即可，如图：
②电路连接正确后进行实验，电压表示数相同，如图丙所示，使用小量程，分度值为
0.1V，示数为2.6V。
【点睛】
注意第三步中的电压表的用法，看似简单了一点，要认识清楚这种接法正负接线柱是反的，所以是错误的，当然不能正确测量出电压。
13．如图是小明探究串联电路特点的实验电路图：
(1)小明最好选择两个小灯泡的规格是_____的．（填“相同”或“不相同”）．
(2)小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：_____．实验时L1没亮的原因可能是_____ A．通过灯泡L1的电流比L2中的电流小
B．该灯泡的灯丝断了
C．该小灯泡灯座处可能短路了
D．该灯泡靠近电源负极
()当小明改正错误，正确连好电路后，发现灯L1较亮，灯L2较暗，他对这一现象的解释是：电流从电源正极出发，经过灯L1、L2电流逐渐变小，所以灯L1较亮，灯L2较暗；小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的．在上面虚线框中，画出小欢所设计的实验电路图________，根据_____实验现象说明小林的解释是错误的．
【答案】不相同连接电路时，开关没有断开C见解析 L1比L2亮
【解析】
【详解】
（1）应选用不相同的灯泡做几次实验，是为了让结果具有普遍性；
（2）①刚将线路两端接到电源两极，L2就亮了，说明连接电路时，开关没有断开；
②两个灯泡串联时，通过的电流相等，故A错误；
L2亮说明电路是通路，即灯泡的灯丝不可能断了，故B错误；
故L1没亮的原因可能是该小灯泡灯座处可能短路了，故C正确；
灯泡的亮与不亮与电源的正负极无关，故D错误．
（3）小明认为“电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗”，我们可以交换一下这两个灯的位置，让电流先经过灯L2，后经过灯L1，观察两个灯泡的亮度情况；电路图如下：
如上图连接后，仍然会出现灯L1比L2亮的现象，因为在串联电路中，电流从电源正极出发，经过灯L1、灯L2，但电流处处相等，所以小明的解释是错误的；即电流相同，电阻不同，电功率不同，亮度不同．
14．物理兴趣小组的同学们想探究通过导体的电流与电压的关系．实验室有：电源、电压表、电流表、滑动变阻器、规格不同的定值电阻、开关和导线等器材各若干供同学们选择，实验用电路如图a所示．
（1）图b是某组同学尚未完成连接的实物电路，请你用笔画线代替两根导线完成连接
_______（连线不交叉）．要求：滑动变阻器的滑片P向A端移动，电压表示数变大．（2）连好电路闭合开关，发现电流表示数较大、电压表示数为零，则电路故障原因可能是____
A．电压表的量程选大了 B．电阻R0发生了短路
C．滑动变阻器发生了断路D．滑动变阻器发生了短路
（3）他们排除故障后继续实验，测得多组数据记录在下表中，在给定的坐标纸上作出图象，分析得出了结论．请你利用表中数据在图c中作出U﹣I图象________ ，分析图象得出的结论是；在与其他组交流时发现虽然各小组作出的图象都是正确的，但是在相同的坐标纸上有些小组的图象却明显不同，并回答造成这种不同的原因：________ ．
（4）该组同学为了进一步探究电路的性质，他们选择了一个电压可调的电源进行实验．实验所用电路如图d，但电压表位置不详，电阻R1的阻值为3Ω，所用滑动变阻器R2是
“10Ω2A”和“20Ω2A”中的一个．若某次实验时两表刻度盘上的指针位置如图e所示，此时滑动变阻器接入电路的阻值恰为最大值的一半．请发挥你的聪明才智，通过计算推测他们实验时所用变阻器R2的规格和R2的电压________．
【答案】 B 选用定值电
阻的阻值明显不同 2V或10V．
【解析】
（1）根据实验电路图知道，应将定值电阻与变阻器串联，电压表测定值电阻两端电压，根
据题意若“滑片P向A端移动，电压表示数变大”，由U=IR知道，此时通过R电流应变大，故变阻器阻值应变小，所以应将A接线柱接入电路中，如图所示：
（2）根据电路图知道，电压表测量灯泡两端电压，电流表测量电路电流；当连好电路时，若是电压表的量程选大了，电压表指针摆较小，不会电压表示数为零，故A不符合题意；若电阻R0发生了短路，则电流表应有示数，而电压表示数为零，故B符合题意；若是滑动变阻器断路，即电路为断路，电流表、电压表都会无示数，故C不符合题意；若滑动变阻器短路，电路中电流将会很大，电流表、电压表都有示数，故D不符合题意，故选B．（3）由表格数据描点连线作出I-U图象，如下图：
；
实验中各小组所使用的定值电阻的阻值可能各不相同，若使用电阻的阻值太大，电流会太小，就会造成图象明显不同；
（4）由图d知道，若电流表和电压表都使用小量程，由图e读出分别为I A =0.2A，U V
=2.6V，故R1两端电压是：U1 =I A R1=0.2A×3Ω=0.6V，滑动变阻器接入电路的阻值恰为最大值的一半，若使用的是规格是“20Ω 2A”，则U变 =I A R变=0.2A×10Ω=2V，若使用的是规格是“10Ω 2A”，则U变 =I A R变=0.2A×5Ω=1V，所以电压表不是测R1也不是测R2两端电压，根据串联电路的电压特点知道，测量的是R1和R2的总电压：U=U1 +U2，即使用“10Ω
2A”恰好符合电压表示数为2.6V；
同理知道：若电流表和电压表使用大量程，读出分别为I A =1A，U V =13V，变阻器若使用“10Ω 2A”，则U变 =I A R变=1A×5Ω=5V，同样是符合电压表的示数，故实验时所用变阻器R2的规格为“10Ω 2A”，R2的电压为1V或5V．
点睛：本题考查了探究通过导体的电流与电压的关系的实验，考查了电流连接、故障判断、数据分析和图象等，第（4）问是本题的难点，解其的关键是结合条件灵活运用电路特点和欧姆定律．
15．“探究串联电路的电压关系”的实验电路如图甲所示．
初中物理电路故障分析 例：如图当闭合开关时，L1 亮， L2 不亮。电压表和电流表均有示数。故障可能原因是（） A. L1短路 B.L2 短路 C.L1断路 D.L2断路 【题目变式1：】如上图，当闭合开关时，L1 不亮， L2 亮。电压表无示数，电流表有示数。故障可能原因是（） A.L1 短路 B.L2 短路 C.L1断路 D.L2断路 【题目变式2：】如上图，当闭合开关时，L1 不亮， L2 亮。电路中可能存在的故障原因和两表示数的情况可能是( ) A.L1 短路，电压表有示数，电流表无示数 B.L1 短路，电压表无示数，电流表有示数 C.L2 短路，两表都无示数 D.L2 短路，两表都有示数 例：如图 6 所示的电路，开关S 闭合时，发现L1、 L2 都不亮，用电压表逐段测量，结果 是 Uad=6v, Uab=0, Ubc=0, Ucd=6V,该电路的故障可能是（） A、开关 S 接触不良； B、灯L1断路； C 、灯 L2 短路； D 、灯 L2 的灯丝断了 例：如图所示电路中，电源电压不变，闭合开关S 后， L1， L2 都发光，一段时间后，其 中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（） A、灯 L1 知路； B、灯L2短路； C 、灯 L1 开路；D、灯L2开路。 【题目变式】如图所示电路中，电源电压保持不变，当开关S 闭合后，电路正常工作。一 段时间后，其中一盏灯突然熄灭，两只电表中一只电表示数变小，另一只电表示数 不变。出现这种现象的可能原因是：（） A．L1 开路B．L2开路 C ．L1 短路 D ．L2 短路 1、如图所示，当开关S 闭合，两表均有示数，过一会儿发现电压表示数突然变小，电 流表示数突然变大，下列故障判断可能是（） A、 L1 短路； B、L2灯短路；C 、 L1 灯丝断开；D、L2灯丝断开。 2、如图所示电路中，当开关S1， S2 都闭合时，下列判断正确的是：（） A、只有 L1 发光； B、只L2发光； C、L1，L2都发光； D、L1，L2都不发光。 3、如图所示三只灯泡的额定电压均为2。5V，当开关 S 断开时，三只灯泡全发光，那么当S 闭合 时：（） A、 L1， L2 不亮， L3 亮； B 、三灯都亮； C、 L1 不亮， L2， L3 亮； D 、三灯都不亮。 4、如图所示电路中，电源电压不变，闭合开关S 后，灯泡L1， L2 都发光，一段时间后，其中一 只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1 的示数变小， V2 的示数变大，则产生这一 现象的原因是：（） A、灯 L1 开路； B、灯L2开路； C、灯L1短路； D、灯L2短路。 5、如图所示电路中，电源电压不变，闭合开关S 后， L1， L2 都发光，一段时间后，其中一灯突然熄 灭，而电流表电压表的示数都不变，产生这现象的原因是：（） A、灯 L1 知路； B、灯L2短路；C 、灯 L1 开路； D、灯 L2 开路。 6、如图所示的电路中，闭合开关S 后发现两灯均不亮，电 流表的指针几乎不动，而电压表的指针有明显的偏转，则该 电路的故障可能是：（） A、 L1 的灯丝断了； B、L2的灯丝断了； C、 L1， L2 的灯丝都断了； D、电流表坏了。 7、如图所示，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯泡L1 和 L2 的位置对调，再次
电路和电路图练习 1．将下列元件用导线连接起来 使小灯泡能够发光，并在右边 方框中画出相应的电路图。 2、根据实物图，在下边方框中画出相应的电路图 （1） （2） （3） 3.根据电路图连接实物图 （1） （2） 4、试指出下面电路有什么错误，并改正。 5、一个开关能够控制3个灯泡，试画出连接方式。
电路与电路图专题训练 班级________姓名____________学号_______ 1、如图所示的电路中，正确的是( ) 2、分析图所示的实物连接电路，下列说法中 正确的是（） A、L1、L2是串联 B、L1、L3是串联 C、L1、L2 、L3是串联 D、L1、L2 、L3是并联 3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就 要闭合开关________。 4、关于电源短路及其危害，下列说法中正确的是( ) A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线 C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏 5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）
7、甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中11中的：( ) 8、如图(7)所示电路，以下说法正确的是( ) A．只接通S1灯亮，电铃响 B．只接通S2灯亮，电铃响 C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响 9、如图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯． 10、如图所示，要使灯L1和L2串联，应该闭合开关，断开开 关；如果要使灯L1与L2并联，则应该闭合开 关，断开开关，如果三只开关全闭合，电路发 生。 11、如图所示，要使灯A和B并联，则必须接通开关( ) A．Sl和S2 B．S2和S3 C．Sl和S3 D．S2 12、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。
九年级物理电路图与实物图 一．选择题（共3小题） 1．（2014?宝坻区一模）图为一实物电路连接图，图中是某同学所画出其对应的电路图，正确的是（）A．B．C．D． 2．（2013?岳阳）与所示实物图相对应的电路图是下图中的（） A．B．C．D． 3．（2013?成都）在图中的四幅电路图中，与如图所示实物图对应的是（） A ． B．C．D． 二．解答题（共27小题） 4．（2014?菏泽）根据图1所示的实物连接图，在图2的框中画出电路图． 5．（2014?贵阳）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．
6．（2014?徐汇区一模）在图中所示的电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S控制L1，电流表测L2的电流．并请标出电源的“+”、“﹣”． 7．（2014?金山区二模）在图中的〇里填上适当的电表符号，当电键闭合时电路能正常工作． 8．（2014?江津区模拟）根据图1的电路在图2的方框内画出电路图． 9．（2014?甘谷县模拟）根据实物图画出电路图 10．（2014?临清市二模）如图1所示，是“滑动变阻器改变电路中的电流”的实物图，请您在图2虚线方框内画出与实物图相对应的电路图． 11．（2014?资阳模拟）根据实物图，画出相应的电路图．
12．（2014?海城市模拟）画出如图对应的电路图． 13．（2014?澄海区模拟）根据如图所示的实物连线图，在右边虚线框内画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观） 14．（2014?番禺区一模）在如图所示的电路中，尚有几根导线未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表测量通过灯L2的电流． 15．（2014?静安区一模）在如图所示的电路中，请用笔线代替导线在图中连接，使灯L1和灯L2并联，电流表只测量灯L1的电流． 16．（2014?黄浦区三模）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流．
九年级物理电流和电路（篇）（Word版含解析） 一、初三物理电流和电路易错压轴题（难） 1．如图所示是课本上的几个小实验，请根据要求填空. （1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致. （2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该 ________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指. （3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法). 【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法 【解析】 【分析】 【详解】 （1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小； 由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象． （2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧； 为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉． （3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引； 再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法． 2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发
初三物理电路图专题及 答案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
第Ⅰ卷（选择题，共30分） 一、选择题（本题10小题．每小题3分，共30分；请将每题只有一个符合题意的选项填写在相应题后的括号内） 1．关于生活中的一些电路连接，下列判断不正确的是（） A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的 B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的 C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的 D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2．图3-1为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（） A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的 C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联 3．如图3-2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（） 。 图3-2甲图3-2乙 图3-1 图3-3 图3-4 图3-5 4．如图13-3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=0.4A、I B=0.2A、I C=0.2A，在表格中记录数据后，下一步应该做的是（） A．整理器材，结束实验 B．分析数据，得出结论 C．换用不同规格的小灯泡，再测出几组电流值 D．换用电流表的另一量程，再测出一组电流值 5．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图13-4所示的电路。当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（） A、A1的示数变大，A2的示数不变 B、A1的示数变小，A2的示数变大 C、A1的示数变大，A2的示数变小 D、A1的示数不变，A2的示数变大 6．如图3-5所示，开关S闭合时，可能发生的现象是（） A. L1被烧坏 B. L1、L2均不发光 C. 电池被烧坏 D. L2被烧坏 7．如图3-6所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定 ．．会发生（） A、电源短路 B、电流表损坏 C、L1不亮 D、L2的灯丝烧断
(完整版)九年级物理电路分析经典题型(含 答案) -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
九年级物理电路分析经典题型 一．选择题（共10小题） 1．如图所示电路，下列分析正确的是（） 第1题第2题第3题 第4题 A．S l断开，S2、S3闭合，电路总电阻最大 B．S 断开，S1、S2闭合，电路总电阻最小 3 C．S 闭合，S1、S2断开，L l、L2并联 3 D．S 闭合，S2、S3断开，L1、L2串联 1 2．如图所示，对如图电路分析正确的是（） A．要使L ，L2，L3串联，应使S1，S2断开，S3闭合 1 B．如果S ，S2，S3都闭合，则L1，L2，L3是并联 1 C．如果只需L 发光，则应闭合开关S2，断开开关S1，闭合开关S3， 1 D．如只需L 发光，则应闭合开关S1，断开开关S2，闭合开关S3， 3 3．（2012?眉山）对如图所示电路的分析，错误的是（） A．当断开S 、S2，闭合S3时，R1与R2为串联 l B．当断开S ，闭合S1、S2时，R1与R2为并联 3 C．当断开S ，闭合S2、S3时，R1与R2为串联 1 D．只要同时闭合S 、S3，就会出现短路现象 l 4．如图所示电路，下列分析正确的是（） A．闭合S 、S2时三盏灯串联B．闭合S1、S2、S3时三盏灯并联 1 C．闭合S 、S3时L3短路D．L1无法单独工作 1 5．（2008?杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（） A．把电流表看成是一个大电阻B．把电压表看成是一根导线 C．把电流表看成是断开的D．把电压表看成是断开的 6．下列是对如图所示电路的一些分析，其中正确的是（） 第6题第7题第8题第9题A．灯L 、L2串联，电压表V测L2两端的电压 1 B．灯L 、L2并联，电流表A1测干路的电流 1 C．灯L 、L2并联，电压表V测电源电压 1
九年级电学作图卷 1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来. 2.根据实物连线图(图5至图9所示)画出对应的电路图 3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.
4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图. 5．(市区)图1所示四个电路中，若闭合开关S，将会造成电源短路的是 6．（省宿迁市）如图所示，当闭合开关S后，电路中最容易损坏的是 A．灯泡L B．电流表A C．电压表V1 D．电压表V2 7．（市）图6所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是 A．甲接电压表，乙接电流表 B．甲接电流表，乙接电压表 图1
C．甲、乙都接电压表 D．甲、乙都接电流表 8．()一种声光报警器的电路如图3所示。闭合开关S1和S2后，会出现的现象是（） A．灯亮，铃响 B．灯亮，铃不响 c．灯不亮，铃响 D．灯不亮，铃不响 9．（市）如图1所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是( ),若并联则该 10．（市罗源、平潭）为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有声音时闭合。下面能实现只在黑暗且有声音时灯才亮的电路原理图是
A B C D 11、（浦东）如图10所示电路中有两个小灯，请在图中○，分别 填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。 12．在图17中，根据标出的电流方向，从电池、电流表、电压表三个元件中选出两个元件，并将所选的元件符号填入电路的空缺处．要求：灯L 1和L 2串联，且都能发光． 13．指出图15示电路的三处错误： （1） （2） （3） 14． 一蓄电池正负极磨损不清但仍可以使用，请设计实验判断出它的正负极（用三种方法）。1．在下图11中请你以笔代线将根图17
专题复习(七) 电路故障分析 1．(泰安中考)如图所示电路，电源电压为3 V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3 V，产生这一现象的原因可能是( ) A．灯泡L1处短路 B．灯泡L2处短路 C．灯泡L1处断路D．灯泡L2处断路 2．如图所示电路，电源电压为12 V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终不亮，电流表示数为零，电压表示数为12 V，则电路发生的故障可能是( ) A．开关接触不良 B．电流表断路 C．滑动变阻器断路D．灯泡断路 3．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是( ) A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R 短路 第3题图
4．如图所示是测定小灯泡电功率的电路图．电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动．产生这一现象的原因不可能是( ) A．滑动变阻器短路 B．滑动变阻器连入电阻值过大 C．灯泡断路 D．灯丝电阻值过大 5．小悦将额定电压相同的两只小灯泡L1、L2串联接在电源上，如图所示．闭合开关后发现L1发出明亮的光，却看不到L2发光．造成此现象的原因不可能是( ) A．L2开路 B．L2的电阻相对太小 C．L2的额定功率相对太大 D．L2的实际电压相对太小 6．(日照中考)如图所示，当S闭合后，灯泡L1、L2均正常发光，但过一会儿，亮灯均突然熄灭，某同学用电压表探究电路故障，他用电压表分别接到灯L1、L2两端测量电压，发现灯L1两端电压为零，灯L2两端电压不为零．由
此可判断电路的故障是( ) A．灯L1断路 B．灯L2短路 C．灯L2断路 D．开关S 接触不良 7．(泰安中考)小强同学在探究串联电路电流规律的实验中，按下图连接好电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是( ) A．灯L2断路 B．灯L2短路 C．电流表烧坏了 D．灯L1断路 8．(潍坊中考)在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表检测故障发生的位置，小强同学连接了如图所示的电路，开关闭合后灯泡不亮，电流表示数为零，此时用电压表测得a、d间的电压不为零，a、c间的电压为零，c、d间的电压不为零，这说明( ) A．电源接线柱接触不良 B．开关的触片或接线柱接触不良 C．电流表接线柱接触不良
. . . . 九年级物理电路图与实物图 一．选择题（共3小题） 1．（2014?宝坻区一模）图为一实物电路连接图，图中是某同学所画出其对应的电路图，正确的是（）A．B．C．D． 2．（2013?）与所示实物图相对应的电路图是下图中的（） A．B．C．D． 3．（2013?）在图中的四幅电路图中，与如图所示实物图对应的是（） A．B．C．D． 二．解答题（共27小题） 4．（2014?）根据图1所示的实物连接图，在图2的框中画出电路图． 5．（2014?）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．
6．（2014?徐汇区一模）在图中所示的电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S控制L1，电流表测L2的电流．并请标出电源的“+”、“﹣”． 7．（2014?金山区二模）在图中的〇里填上适当的电表符号，当电键闭合时电路能正常工作． 8．（2014?江津区模拟）根据图1的电路在图2的方框画出电路图． 9．（2014?甘谷县模拟）根据实物图画出电路图 10．（2014?临清市二模）如图1所示，是“滑动变阻器改变电路中的电流”的实物图，请您在图2虚线方框画出与实物图相对应的电路图．
11．（2014?资阳模拟）根据实物图，画出相应的电路图． 12．（2014?海城市模拟）画出如图对应的电路图． 13．（2014?澄海区模拟）根据如图所示的实物连线图，在右边虚线框画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观） 14．（2014?番禺区一模）在如图所示的电路中，尚有几根导线未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表测量通过灯L2的电流． 15．（2014?静安区一模）在如图所示的电路中，请用笔线代替导线在图中连接，使灯L1和灯L2并联，电流表只测量灯L1的电流．
九年级物理电路分析经典题型 一．选择题（共10小题） 1．如图所示电路，下列分析正确的是（） 第1题第2题第3题第4题 A．S l断开，S2、S3闭合，电路总电阻最大 B．S3断开，S1、S2闭合，电路总电阻最小 C．S3闭合，S1、S2断开，L l、L2并联 D．S1闭合，S2、S3断开，L1、L2串联 2．如图所示，对如图电路分析正确的是（） A．要使L1，L2，L3串联，应使S1，S2断开，S3闭合 B．如果S1，S2，S3都闭合，则L1，L2，L3是并联 C．如果只需L1发光，则应闭合开关S2，断开开关S1，闭合开关S3， D．如只需L3发光，则应闭合开关S1，断开开关S2，闭合开关S3， 3．（2012?眉山）对如图所示电路的分析，错误的是（） A．当断开S l、S2，闭合S3时，R1与R2为串联 B．当断开S3，闭合S1、S2时，R1与R2为并联 C．当断开S1，闭合S2、S3时，R1与R2为串联 D．只要同时闭合S l、S3，就会出现短路现象 4．如图所示电路，下列分析正确的是（） A．闭合S1、S2时三盏灯串联B．闭合S1、S2、S3时三盏灯并联 C．闭合S1、S3时L3短路D．L1无法单独工作 5．（2008?杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（） A．把电流表看成是一个大电阻B．把电压表看成是一根导线 C．把电流表看成是断开的D．把电压表看成是断开的 6．下列是对如图所示电路的一些分析，其中正确的是（） 第6题第7题第8题第9题 A．灯L1、L2串联，电压表V测L2两端的电压 B．灯L1、L2并联，电流表A1测干路的电流 C．灯L1、L2并联，电压表V测电源电压 D．灯L1、L2串联，电压表V测L1两端的电压 7．如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）A．电灯L1短路B．电灯L1断路C．电灯L2短路D．电灯L2断路 8．（2010?宝坻区二模）小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1断路 B．若电流表无示数，电压表无示数，则R2短路 C．若电流表无示数，电压表无示数，则R2断路 D．若电流表有示数，电压表无示数，则R1短路 9．（2012?莆田）如图所示的电路，闭合开关S1和S2后，下列分析正确的是（） A．小灯泡亮、电铃响B．小灯泡亮、电铃不响 C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响 10．（2012?青羊区一模）把标有“36V15W”的甲灯和标有“12V5W”的乙灯串联后接在电压是36V的电路中，下列分析正确的是（） A．因甲灯的电阻较大，所以甲灯较亮 B．因乙灯实际功率较大，所以乙灯较亮 C．因甲灯额定功率较大，所以甲灯较亮 D．因通过它们的电流相等，所以一样亮
一、填空题：（每空1分、共24分） 1、分别用一节干电池和两节干电池给小灯泡供电，用______节干电池供电时，小灯泡更亮一些，原因是______________。 2、导体电阻的大小决定于导体本身的、、以及温度，导体的电阻是导体本身的一种。 3、完成下列单位换算：100mA＝_________A；100MΩ＝________Ω；100KV＝____________V。 4、电视机、收音机、复读机上的“音量Volume”按钮．能够控制声音的响度。它的实质是一个 。 5、我国家庭电路的供电电压是_______V；对人体安全的电压是___________V． 6、一个导体两端的电压为4V时，通过它的电流为0.5A，该导体的电阻为_______Ω；当这个导体两端不加电压时，该导体的电阻 为Ω。 7、灯泡L1和L2并联在电路中，加在它们两端的电源电压为12V，L1电阻是8Ω，L2电阻是4V，则通过L1的电流是____A，通过 L2的电流是______A。 8、有一个电铃，它的电阻是10Ω，正常工作的电压为6V。现只有一个电压为9V的电源，为使电铃正常工作，应给它（选填“串” 或“并”）联一个阻值为Ω的电阻。 9、图中电表的示数分别为：甲图是______，乙图是______. 10、一只2Ω的电阻和一只3Ω的电阻串联，已知2Ω电阻两端的电压是1V，则3Ω电阻两端的电压是________V，串联电路中的电流是 __________A。 关闭合时，灯L 1两端的 11、如图所示的电路，电源电压为9V，当开 电压也为9V，则产生故障的原因可能是_____________或 ___________。 二、选择题：（每题3分，共27分） 12、同学们在学习了电压知识后，对电压有各自不同的认识，下列说法中不正确的（） A、电源是提供电压的装置； B、电路中有电流就一定有电压； C、电路中有电压就一定有电流； D、电压是电路中形成电流的原因。 13、当将滑动变阻器的滑片P向右移动时．下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？――――――――――――――――――――――――――（） 14、在图所示的电路图中，能用电压表正确测出灯L1两端电压的是―――（〕 15、在测电阻实验，如 图中a、b电表分别表示 〔〕 A、a是电流表，b是电 压表；B、a是电压表，b 是电流表； C、a、b都是电压表； D、 a、b都是电流表。 16、如图所示为测定电阻的电路图。如果某同学在操作中两电表的量程选择正确，但不慎将两电表的位置 对调了一下，则开关闭合后―――――――――――――――――〔〕 A.电流表、电压表均损坏 B.电流表损坏 C.电压表损坏 D.电流表、电压表都不损坏 17、根据欧姆定律可导出公式R=U/I,依此可测定导体的电阻,下列说法中正确的 是：―――――――――――――――――――（） A、导体的电阻与导体两端的电压成正比 B、导体的电阻与本身的材料和属性有关,与电压、电流无关 C、导体的电阻既与导体两端的电压成正比,又与导体中的电流成反比 D、导体的电阻与导体中的电流成反比
《电路图》练习题（附答案） 一、单选题（每题3分，共36分） 1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是 （） A．只有L1发光B．只有L2发光 C．L1、L2都发光D．L1、L2都不发光 2、如图四个电路图中，与下面实物图对应的是（） 3、如图所示的电路，下列分析正确的是（） A．若S1、S2、S3都闭合时，则L1、L2并联 B．若S1、S2、S3都闭合时，则L1、L2串联 C．S3断开、S1、S2闭合，L1、L2并联 D．S1闭合、S2、S3断开，L1、L2串联 4、如图所示的四个电路中，开关能使L1、L2两盏灯同时发光和熄灭的是（） 5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（） A．安全用电的原则是不接触低压带电体，不靠近高压带电体 B．只有不高于220 V的电压才是安全的 C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是（） A、导体和绝缘体都容易导电 B、大地、人体、油都是导体 C、橡胶、塑料、碳都是绝缘体 D、导体和绝缘体之间没有绝对的界限 7、图中，若L2的灯丝断了，而电路其他部分完好， 则开关S闭合后（） A．L1发光，L2不发光B．L1不发光，L2发光 C．L1和L2都发光D．L1和L2都不发光 L2 L1 L2 L1 L2 L1L2 L1 A D C B L2 L1S1 S3 S2
8、在下图中，两灯泡组成并联的电路的电路图是（ ） A B C D 9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加 10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是（ ） 11、下图是理发用电吹风的电路，其中电热丝通电会发热，电动机通电会送风，选择开关S 同时与哪两个触点接触时，电吹风送出来的是热风 （ ） A ．1和2 B ．2和3 C ．3和4 D ．4和5 12、在图所示的电路中，要使L 1发亮( ) A 、只闭合开关S 1 B 、只闭合开关S 2 C 、三个开关都闭合 D 、只闭合开关S 2和S 3 二、填空题（每题4分，共16分） 13、如图所示,若连接B 、C 接线柱，则L 1 、L 2 联，若使灯L 1 、L 2并联，则接线柱A 与B 连接，接线柱C 与 连接。 14、公路两旁的路灯采用的是 联方式，判断的依据是 。 220V 220V 220V 220V A B C D 光控 声控 声控 光控 光控 声控 光控 声控
中考物理专题五 动态电路及电路故障分析 一、复习目标：1、会分析滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或闭合引起电路中电学物理量的变化；3、会判断两种基本的电路故障（断路和短路）。 二、知识储备： 1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越 （多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越 （多或少）。 2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）。 3、有公式I=U/R 得，当电压不变时，电阻越大，电流就越 （大或小）；有公式U=IR 得，通过电阻的电流越大，它两端的电压也越 （大或小）； 4、 是断路； 短路。 5、电流表的特点是电阻很 （大或小），通常相当于 ，电压表的特点是电阻很 （大或小），通常相当于 。 三、典型例题 动态电路部分 第一种类型：滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化 （一）．串联电路中滑动变阻器的滑片P 的位置的变化引起的变化 例一、如图1，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断A 表和V 表的变化。 分析；先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化。 针对练习 （1）、如图2，当滑片P 向左移动时，A 表和V 表将如何变化。 （2）、如图3，当滑片P 向左移动时，A 表和V 表将如何变化 （3）、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ） (A)电流表示数变大，灯变暗。 (B)电流表示数变小，灯变亮。 (C)电压表示数不变，灯变亮。 (D)电压表示数不变，灯变暗。 （4）、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ） (A)电压表示数变大，灯变暗。 (B)电压表示数变小，灯变亮。 (C)电流表示数变小，灯变亮。 (D)电流表示数不变，灯变暗。 （二）、并联电路中滑动变阻器的滑片P 的位置的变化引起的变化 例二、如图6，当滑片P 向右移动时，A 1表、A 2表和V 表将如何变化？ 分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。 图 1 图2 图3 图 4 图 5 图6
初三物理电路和电路图 练习测试题 SANY GROUP system office room 【SANYUA16H-
电路和电路图练习1．将下列元件用导线连接起来 使小灯泡能够发光，并在右边 方框中画出相应的电路图。 2、根据实物图，在下边方框中画出相应的电路图 （1） （2） （3） 3.根据电路图连接实物图 （1）（2） 4、试指出下面电路有什么错误，并改正。 5、一个开关能够控制3个灯泡，试画出连接方式。 电路与电路图专题训练 班级________姓名____________学号_______ 1、如图所示的电路中，正确的是() 2、分析图所示的实物连接电路，下列说法中 正确的是（） A、L1、L2是串联
B、L1、L3是串联 C、L1、L2、L3是串联 D、L1、L2、L3是并联 3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要闭合开关 ________。 4、关于电源短路及其危害，下列说法中正确的是() A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线 C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏 5、如图所示，下列电路中，开关同时控制电灯和电铃的是（） 7、甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中11中的：() 8、如图(7)所示电路，以下说法正确的是(?) A．只接通S1灯亮，电铃响 B．只接通S2灯亮，电铃响 C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响 9、如图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯． 10、如图所示，要使灯L1和L2串联，应该闭合开关，断开开关；如果要使灯L1与L2并联，则应该闭合开关，断开开关，如果三只开关 全闭合，电路发生。
. 九年级物理电路图与实物图 一．选择题（共3小题） 1．（2014?宝坻区一模）图为一实物电路连接图，图中是某同学所画出其对应的电路图，正确的是（）A．B．C ．D ． 2．（2013?岳阳）与所示实物图相对应的电路图是下图中的（） A．B．C．D． 3．（2013?成都）在图中的四幅电路图中，与如图所示实物图对应的是（） A．B．C． D． 二．解答题（共27小题） 4． （2014?菏泽）根据图1所示的实物连接图，在图2的框中画出电路图． 5．（2014?贵阳）用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．
6．（2014?徐汇区一模）在图中所示的电路中，有两根导线尚未连接，请用笔线代替导线连接电路，要求：L1和L2并联，电键S控制L1，电流表测L2的电流．并请标出电源的“+”、“﹣”． 7．（2014?金山区二模）在图中的〇里填上适当的电表符号，当电键闭合时电路能正常工作． 8．（2014?江津区模拟）根据图1的电路在图2的方框内画出电路图． 9．（2014?甘谷县模拟）根据实物图画出电路图 10．（2014?临清市二模）如图1所示，是“滑动变阻器改变电路中的电流”的实物图，请您在图2虚线方框内画出与实物图相对应的电路图．
11．（2014?资阳模拟）根据实物图，画出相应的电路图． 12．（2014?海城市模拟）画出如图对应的电路图． 13．（2014?澄海区模拟）根据如图所示的实物连线图，在右边虚线框内画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观） 14．（2014?番禺区一模）在如图所示的电路中，尚有几根导线未连接，请用笔画线代替导线补上．补上后要求：闭 合电键S后，灯L1和L2都能发光，且电流表测量通过灯L2的电流． 15．（2014?静安区一模）在如图所示的电路中，请用笔线代替导线在图中连接，使灯L1和灯L2并联，电流表只测量灯L1的电流．
授课主题电路故障分析 教学内容 一、直击中考 二、考点解读 一、简单电路故障分析 总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很简单。 注意：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。 2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告诉学生，电阻和灯泡的区别就是电阻式不会发光的，并和学生讨论，两个灯泡发生故障时电路的现象和电表的变化，并以表格的形式列出来。 3、并联电路基本上不考短路故障，因为题目规律性太强，所以没什么出题考点，因此重点需要放在串联电路故障分析上来，但不可忽略。 二、双故障判断 近三年中考考题分布 2011 2012 2013 选择题第8题考查串联 电路双故障 填空题第15题考查并 联电路双故障 填空题第15题考查串 联电路添加导线避免 电源短路
在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数情况下，分三种分析：R故障、L故障、R和L同时故障。所以题型中均以可能存在的形式出现选项。题干中会以顿号连接说明，如“电阻R、灯L 可能出现故障”等，这类题目往往是多故障问题，一般是两个用电器同时出现故障。 1.串联电路双故障 2.并联电路双故障 两个灯泡一起断路，只有电压表有示数，电流表均无示数。 3.电表判断电路故障 1、用电压表判断（电路已有故障） 如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若 和L,并联时无示数，则可能从b经L2、开关、电源再到a的这部分电路中出现断路； 若有示数且接近电源电压则应是从a到b的这部分电路出现断路 2、用电流表判断（电路已有故障） 若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表（或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有断路，若电流表无示数或另一个仍不亮，则可能是通向电源的部分（除和电流表（或导线）并联部分的余下部分）有断路 三、一模真题汇编 1.（2014年1月崇明区第7题）在图1所示的电路中，闭合电键S，电路正常工作．一 段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S， 故障原因电流表A 电压表V 灯L R断路、L短路无示数（变小）有示数（变大）不亮 R断路、L断路无示数（变小）无示数（变小）不亮 R短路、L断路无示数（变小）无示数（变小）不亮 R短路、L短路烧坏无示数不亮
初三物理电路图专题 Company Document number：WTUT-WT88Y-W8BBGB-
电路图练习题 1、如图所示的电路中，正确的是 ( ) 2、分析右下图所示的实物连接电路，下列说法中正确的是（） A、L1、L2是串联 B、L1、L3是串联 C、L1、L2 、 L3是串联 D、L1、L2 、 L3是并联 3、如图所示的电路中，若要使两灯串联，应闭合开关；若要使两灯并联，就要 闭合开关________。 第3题第2题 4、关于电源短路及其危害，下列说法中正确的是( ) A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线 C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏 5、如图所示，下列电路中，开关同时控制电灯和电铃的是（） 6、请根据左边实物连接的电路图，画出其电路图。 7、如图(7)所示电路，以下说法正确的是 ( ) A．只接通S1灯亮，电铃响 B．只接通S2灯亮，电铃响 C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响 8、如上右图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮，应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯． 9、如图所示的电路中，属于两灯串联的电路是 _______，属于两灯并联的电路是。 10、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。 11、如上右图所示，按电路图用笔画线作导线，将元件连接起来. 12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。 要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组 13、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。 14、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图． 15、在下左图中，根据实物图，画出相应的电路图． 16、根据右上图所示的实物图，画出电路图． 17、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路． 18、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)
电流与含表电路分析 【板块一】电流表使用 1.在实验室，某同学发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清。为 了测量小量程是多少，她先将大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针位置如图（b）所示，则电流表的小量程为（）A．0～0.6A B．0～1A C．0～2A D．0～3A 2.如图是一些同学设计的用电流表测量 通过灯泡L电流的电路图，其中正确的是（） A B C D 3.如图所示，用电流表测量通过灯L1的电流，其中电路正确的是（） A B C D 4.如图，这是探究_______（选填“串联”或“并联”）电路的电路图， 电流表______测的是L1的电流，电流表_____测的是L2的电流，电 流表_______测的是干路的电流。请在图中标出三只电流表的正、负 接线柱。 5.下列四幅电路图中，与如图所示实物图对应的是（） A B C D 【板块二】电流规律 6.在“探究串联电路电流规律”的实验中，甲、乙两位同学按照如图1所示的电路进 行实验： 第1题图 第4题图 第5 题
（1）请你根据图1中的电路图，用笔画线代替导线连接如图2所示的实物图（连图时，导线不得交叉，否则不计分）。 （2）甲同学率先连接好电路，刚接好最后一根导线，电流表的指针迅速向右偏转到最大，出现这种情况的原因是______________________。 （3）实验中发现电流表指针摆动分别出现了如下图甲、乙所示的两种情况。请分析在使用电流表时存在问题的原因，甲：_____________；乙：_______________。 （4）在乙同学的协助下，甲同学重新连接了电路，甲同学读取电流表的示数后，发现比其它小组的读数大一些，于是他断开开关，发现电流表的示数为0.04A， 出现这种现象的原因是_________________。 （5）乙同学用电流表分别对图1中甲、乙、丙三处的电流进行测量，并将测出的一组数据记录在下表中： 电流表的位置甲乙丙 电流I/A 0.3 0.3 0.3 分析数据发现：串联电路中电流处处相等。为了进一步验证该结论的正确性， 他下一步的操作最合理的是（） A．将电源两极对调，再次测量甲、乙、丙三处的电流 B．改变开关S的位置，再次测量甲、乙、丙三处的电流 C．将图中两只灯泡位置对调，再次测量甲、乙、丙三处的电流 D．换用不同规格的灯泡，再次测量甲、乙、丙三处的电流 7.魏青和刘楠同学一起在实验室中做“探究串、并联电路中电流的关系”的实验，请 你回答下列问题： （1）魏青按照图甲电路图连接好电路后，闭合开关时，发现灯泡L1、L2均不亮，电流图甲图乙图丙
