高考化学图像专题
一、考纲要求
2012年《考试说明》中（一）对化学学习能力的要求：
1.接受、吸收、整合化学信息的能力
(2)能够通过对实际事物、实验现象、实物、模型、图形、图表的观察，以及对自然界、社会、生产、生活中的化学现象的观察，获取有关的感性知识和印象，并进行初步加工、吸收、有序存储的能力。
(3)能够从试题提供的新信息中，准确地提取实质性内容，并经与已有知识块整合，重组为新知识块的能力。
2.分析问题和解决(解答)化学问题的能力
(2)能够将分析解决问题的过程和成果，用正确的化学术语及文字、图表、模型、图形等表达，并做出解释的能力。
近年来，在高考化学试题尤其是新课程高考试题中凸现出了一种新的题型—动态多变量图像题。
此类试题的主要特点是：
(1)图像在一个坐标系上有多个变化量，图像较为复杂；
(2)图像中隐含信息量大，对学生读图获取信息能力的要求较高；
（3）由于多变量的存在，要求学生会多角度、多层面去思考和探究问题，有效的考查了学生综合分析、推理判断能力。
二、坐标图的特点及解题策略
坐标图是用来显示某一变量(应变量)是如何随着另一变量(自变量)而变化的。其优点是不但显示了所测量的点，还可以用来预测一些实验中没有测量的数值。解答时要求首先弄清楚自变量和因变量各代表什么样的化学量，然后根据化学知识分析概念—图象—数量三者之间的关系。
具体步骤可以概括为“明确坐标”，“分析折点”，“认识曲线”。
1、明确坐标
明确坐标就是明确横、纵坐标的具体含义，分析出横、纵坐标所示的变量之间的内在联系，明确曲线的意义，找出自变量和因变量，从进行分析和判断。
2、分析折点
分析折点就是分析坐标图中的关键点，主要有“起点、折点、终点”。
3、认识曲线
坐标曲线是物质变化的动态过程的反应，要对某一变化过程有一个正确，全面的理解和掌握，就必须对曲线作全面地分析。
三、常见图像：
1、平衡相关图像：
（1）v-t图像
①②③④
平衡移动原因增大反
应物浓
度
增大
产物
浓度
减小
产物
浓度
减小反
应物浓
度
平衡
移动
方向
正向逆向正向逆向
①②③④正反应
热效应
吸热放热吸热放热
平衡移
动原因
升温升温降温降温
平衡移
动方向
正向逆向逆向正向
压强对反应速率的影响
①②③④正向体
积变化
减小增大增大减小
平衡移
动原因
加压加压减压减压
平衡移
动方向
正向逆向正向逆向
反应前后气体体积不变的反应，
平衡增大或减小压强的图像如右图。
注意：加入催化剂的图像与此图中增大压强图像一致。
条件
变化
速率变化
平衡
变化
速率变化曲线平衡体系
条件
变化
速率变化
平衡
变化
速率变化
线增大
反应
物的
浓度
v正、v逆
均增大，且
v正>v逆
正向
移动正反应方
向为气体
体积增大
的放热反
应
增大
压强
或升
高温
度
v正、v逆
均增大，且
v逆>
v正
逆向
移动
减小
反应
物的
浓度
v正、v逆
均减小，且
v逆>v正
逆向
移动
减小
压强
或降
低温
度
v正、v逆
均减小，且
v正>
v逆
正向
移动
增大
生成
物的
浓度
v正、v逆
均增大，且
v逆>v正
逆向
移动
任意平衡
或反应前
后气体化
学计量数
和相等的
平衡
正催
化剂
或增
大压
强
v正、v逆
同等倍数
增大
平衡
不移
动
减小
生成
物的
浓度
v正、v逆
均减小，且
v正>v逆
正向
移动
负催
化剂
或
减小
压强
v正、v逆
同等倍数
减小
（2）某物质的速率、转化率(或百分含量)-时间-温度(或压强)图
解这类题的关键是：
①看清起点、拐点、终点；
②先拐先平。例如，在转化率-时间图上，先出现拐点的曲线先达到平衡，此 时逆向推理可得该变化的温度高、浓度大、压强高。 ③遵循“定一议二”原则。
④分析引起平衡移动的因素，判断反应是吸热还是放热，反应前后气体体积的变化；以及条件改变时对反应物的转化率（百分含量）的影响。 （3）浓度—时间图像
这类图像经常作为写出化学方程式的依据。 也可计算反应物的转化率。

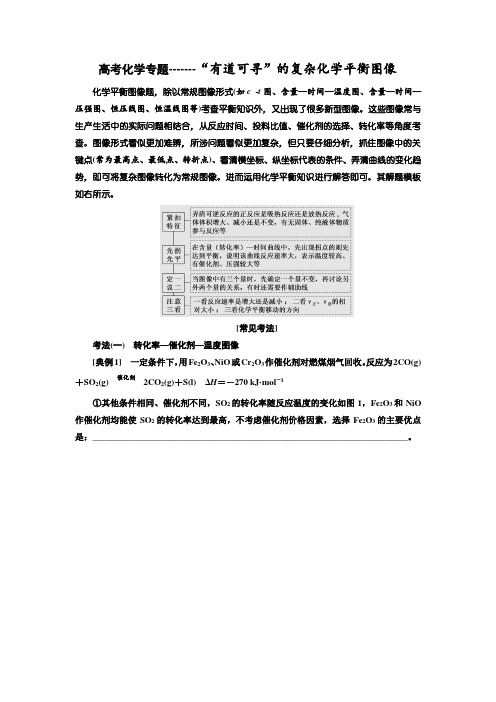

平衡图像问题解题思路：
对于化学反应速率和化学平衡的有关图象问题，可按以下的方法进行分析：
①看图像，认清坐标系，搞清纵、横坐标所代表的意义，并与勒夏特列原理挂钩。所谓看图像，是指：一看轴（即横坐标和纵坐标的意义），二看点（即起点、折点、交点和终点），三看线（即线的走向和变化趋势），四看辅助线（如等温线、等压线、平衡线等），五看量的变化（如温度、浓度、压强、转化率、产率、百分含量等的变化趋势）等，这是解题的基础。
②紧扣可逆反应的特征，搞清正反应方向是吸热还是放热，体积增大还是减小、不变，有无固体、纯液体物质参加或生成等。
③看清速率的变化及变化量的大小关系，注意图像的走向是否符合给定的反
应，在条件与变化之间搭桥；也可以根据坐标的数据，判断反应物或生成物在方程式中的系数，或据此求反应速率。
④看清起点、拐点、终点，注意图像是否经过“原点”，即是否有“0”项，尤其是特殊点的意义，看清曲线的变化趋势。
⑤先拐先平。例如，在转化率-时间图上，先出现拐点的曲线先达到平衡，此时逆向推理可得该变化的温度高、浓度大、压强高。
⑥定一议二。勒夏特列原理只适用于一个条件的改变，所以图像中有多个变量时，
T 1,P 2
T 2,P 2 T 2,P 1 t n(Z
先固定一个量，再讨论另外两个量的关系。
⑦注意图像题中物质的转化率与百分含量的关系：某物质的转化率与其“百分数”相反。
2、铝化合物相关图像：
①向AlCl 3溶液中滴加NaOH 溶液直至过量； 向NaOH 溶液中滴加AlCl 3 溶液直至过量
Al 3+
+ 3OH - = Al(OH)3
↓ Al
3+ + 4OH - = AlO 2- + 2H 2
O 1mol 3 mol 1 mol 3 mol 3 mol
Al(OH)3 + OH - = AlO 2- + 2H 2O Al 3+ + 3AlO 2- + 6H 2O = 4Al(OH)3↓ 1 mol 1 mol 1 mol 3 mol ②向NaAlO 2溶液中滴加HCl 溶液直至过量； 向HCl 溶液中滴加NaAlO 2 溶液直至过量
AlO 2- + H + + H 2O = Al(OH)3 ↓ 4H + + AlO 2- = Al 3+ + 2H 2O 1 mol 1 mol 1 mol 4mol 1mol 1mol
3H + + Al(OH)3 = Al 3+ + 3H 2O Al 3+ + 3AlO 2- + 6H 2O = 4Al(OH)3↓ 3 mol 1 mol 1 mol 3mol
③向HCl 酸化的AlCl 3溶液中滴加NaOH 溶液直至过量 H + + OH - = H 2O
Al 3+ + 3OH - = Al(OH)3↓ 1mol 3mol 1mol Al(OH)3 + OH - = AlO 2- + 2H 2O 1mol 1mol
相当于①向AlCl 3溶液中滴加NaOH 溶液直 至过量中图像整体向右平移。
④向含Mg 2+、Al 3+各1mol 的混合溶液中滴加NaOH 溶液直至过量
Mg 2+ + 2OH - = Mg(OH)2↓
n(NaOH) 3)
2 )
n(
1mol 2mol
Al3+ + 3OH- = Al(OH)3↓
1mol 3 mol 1mol
Al(OH)3 + OH- = AlO2- + 2H2O
1mol 1mol
实验操作实验现象反应原理坐标图像
1、往AlCl3溶液中逐滴加入NaOH 溶液至过量Al3+ + 3OH- = Al(OH)3↓Al(OH)3+OH-= AlO-
2
+ 2H2O
2、往NaOH 溶液中加入AlCl3溶液至过量Al3++ 4OH- = AlO-
2
+ 2H2O
Al3++3AlO-
2 +6H2O=4Al(OH)3↓
3、往NaAlO2溶液中加入稀盐酸至过量AlO-
2
+ H++ H2O =Al(OH)3↓
Al(OH)3+ 3H+= Al3++ 3H2O
4、往稀盐酸
溶液中加入NaAlO2至过量AlO-
2
+4H+ = Al3+ +2H2O
Al3++3AlO-
2 +6H2O=4Al(OH)3↓
5、往NaAlO2和NaOH混合溶液中加入HCl溶液至过量OH-+H+ = H2O
AlO-
2
+ H++ H2O =Al(OH)3↓
Al(OH)3+ 3H+ = Al3++ 3H2O
6、往AlCl3
溶液中滴加入氨水至过量Al3++ 3NH3·H2O = Al(OH)3↓+3 NH4+
7、往AlCl3
溶液中加入NaAlO2溶液Al3++3AlO-
2
+ 6H2O=4Al(OH)3↓
8、往NaAlO2
溶液中加入AlCl3溶液Al3++3AlO-
2
+6H2O= 4Al(OH)3↓
9、往NaAlO2溶液中通入CO2(或过量) 2AlO-
2 +CO2+3H2O=2Al(OH)3↓+CO32-
或AlO-
2
+CO2 +2H2O = Al(OH)3↓+HCO32-
10、往AlCl3和HCl混合溶液中加NaOH至过量OH-+H+ = H2O
Al3++ 3OH- = Al(OH)3↓
Al(OH)3 + OH- = AlO-
2
+ 2H2O
11、往Al3+、Mg2+、H+各1mol的混合溶液中加NaOH溶液至过量OH-+H+ = H2O
Al3++ 3OH- = Al(OH)3↓
Mg2++ 2OH- = Mg(OH)2↓
Al(OH)3 + OH- = AlO2- + 2H2O
12
、往OH-、
AlO2-、Mg(OH)2各1mol的混合溶液中加入盐酸至过量OH-+H+ = H2O
AlO-
2
+ + H2O =Al(OH)3↓
Al(OH)3+ 3H+ = Al3++ 3H2O
Mg(OH)2+2H+= Mg2+ +2H2O
解答此类题注意“三看、一守恒”
一看坐标：弄清横、纵坐标的意义
二看拐点：即关键点，如刚开始产生沉淀，生成沉淀量最大值，沉淀量最小值，沉淀恰好完全消失等
三看比值：即通过分析每个阶段所发生的反应，根据方程式的计量系数得出结论。电荷守恒（元素守恒）：当沉淀的量恰好达到最大值时，溶液中的离子最少，可以分析此时溶液中的溶质求解某些问题。
3、溶液稀释
（1）强酸（碱）、弱酸（碱）稀（2）中和滴定pH变化图
释后pH变化注意起始点和关键点（pH=7，恰好完全反应）强酸（碱）变化大，弱酸（碱）变化小。（图为NaOH滴定醋酸）
（3）醋酸溶液稀释
注意，若为冰醋酸，初始导电能力为0.
此类题中，要注意溶液导电能力与溶液
中离子数目有关，离子数目越多，导电
能力越强，反之越弱。若离子数目为0
（忽略水的电离，一般认为水不导电）
则导电能力为0.
4、反应过程中的能量变化
吸热反应 放热反应
此类图像，要注意分清楚活化能（如右图中的E1）、反应热（如左图中所示）及有无催化剂。催化剂只降低活化能，不影响反应热。
四、模拟练习
1、已知N 2(g)+3H 2(g) 2NH 3(g) △H=—92.4 kJ/mol ，现将4 molN 2和10 mol H 2充入一体积可变的密闭容器中，反应达到平衡后，H 2的转化率是60％。下列关于该反应过程中能量变化的示意图正确的是（ ）
A B C D
2、将pH 相同的三种酸性溶液露置于空气中一段时间后，溶液的ｐH 随时间的变化情况如图所示：则a 、b 、c 三种溶液分别可能为： A ．H 2S 溶液、稀H 2SO 4溶液、H 2SO 3溶液 B ．氯水、稀HNO 3溶液、NH 4Cl 溶液 C ．H 2SO 3溶液、稀HCl 溶液、氯水 D ．H 2S 溶液、浓盐酸、H 2SO 3溶液
3、(2012九江市第一次统考)对于可逆反应
下列研究
N 2+3H 2
2NH 3
92.4kJ
能量
N
2+3H 2 2NH 3 92.4kJ
2N 2+6H 2 4NH 3
184.8kJ
能量
2N 2+6H 2
4NH 3
184.8kJ 能量
目的和示意图相符的是（）
4、.(2012届浙江省宁波市八校高三下学期期初)关于下列各图的叙述，正确的是
A．甲表示2molH2（g）所具有的能量一定比2mol气态水所具有的能量多483.6kJ B．乙表示恒温恒容条件下发生的可逆反应2NO2 N2O4（g）中，各物质的浓度与其消耗速率之间的关系，其中交点A对应的状态为化学平衡状态
C．丙表示A、B两物质的溶解度随温度变化情况，将t1℃时的A、B饱和溶液分别由t1℃升温至t2℃时，溶质的质量分数B>A
D．丁表示常温下，稀释HA、HB两种酸的稀溶液时，溶液pH随加水量的变化，则同温同浓度的NaA溶液的pH小于NaB溶液的pH
5、（2012黄冈第二次联考）某溶液中可能含有H＋、Na＋、NH4＋、Mg2＋、Fe3＋、Al3＋、SO42-、CO32-等离子。当向该溶液中加入一定物质的量浓度的NaOH溶液时，发现生成沉淀的物质的量随NaOH溶液的体积变化的图像如图所示，下列说法正确的是( ) A．原溶液中含有的阳离子是H＋、NH4＋、Mg2＋、Al3+
B．原溶液中含有的Fe3＋和Al3＋的物质的量之比为1：1
C．原溶液中一定含有SO42－和Na＋
D．反应最后形成的溶液中溶质只有Na2SO4
6、一定条件下，在2 L 的密闭容器中，发生反应：aA(g)+B(g)cC(g)，A 、B 、C 物
质的量变化如图所示。4 min 时，改变反应条件，5
min 时达到新的平衡。下列说法中正确的是( ) A ．2 min 时，B 的转化率为75%。 B ．3 min 时，该条件下的平衡常数K=
24
25。 C ．0~2 min 内，C 的平均反应速率为
0.1 mo l ·L -1
·min -1。 D ．4 min 时，改变的条件是减小C 的物质的量。 7、(2012唐山一中五校联考)在200 mL 含Mg 2+、Al 3+、NH 4+、H +、Cl －
离子的溶液中，
逐滴加入5 mol?L －
1 NaOH 溶液，所加NaOH 溶液的体积(mL)与产生沉淀的物质的量(mol)关系如图所示。下列叙述不正确的是：( ) A ．x – y = 0.01 mol
B ．原溶液中c (Cl －)=0.75 mol·L －
1 C ．原溶液的pH=1 D ．原溶液中n (Mg 2+)∶n (Al 3+)=5∶1
8、（2012合肥二模）下列各项表述与示意图一致的是
A. 图①表示向AlCl 3溶液中滴入NaOH 溶液，沉淀质量变化
B. 图②表示250
C 时，用盐酸滴定NaOH 溶液，溶液的PH 随加人酸体积的变化
C. 图③表示向Na 2CO 3稀溶液中滴入稀HCl ，产生气体的量随加人盐酸量的变化关系
D. 图④中曲线表示合成氨反应组分浓度随时间的变化关系 9、（2012湖南师大附中七次月考）室温下，将1.000mol ·L -1盐酸滴入20.00 mL 1.000mol ·L -1氨水中，溶液pH 和温度随加入盐酸体积变化曲线如右图所示。
下列有关说法正确的是
A ．a 点由水电离出的c(H +)=1.0×10-14mol ·L -1
B 0.4
n/mol
0.2 0.6
0.8 1.0 1.2 2 4
5 t/min
C
C
B A A
B．b点：c(NH+4)+c(NH3·H2O)=c(Cl—)
C．d点后，溶液温度略下降的主要原因是NH3·H2O电离吸热
D．c点：c(Cl—)=c(NH+4)
10、（2012威海一模）化学中常用图像直观地描述化学反应的进程或结果。下列图像描述正确的是
11、（2012浙江浙南、浙北部分学校三月联考）常温下，
向20mL某盐酸溶液中逐滴加入0.1mol?L-1的氨水，溶液pH
的变化与加入氨水的体积关系如图所示，下列叙述正确的是
A．盐酸的物质的量浓度为1mol?L-1
B．在①、②之间的任意一点：c(Cl-)>c(NH4+)，c(H+)>c(OH-)
C．在点②所示溶液中：
c(NH4+)=c(Cl-)>c(OH-)=c(H+)，且V<20
D．在点③所示溶液中：由水电离出的c(OH-)>10-7mol?L-1
12、（2012北京西城区一模）用CO合成甲醇（CH3OH）的化学方程式为
CO(g)+2H2(g)CH3OH(g) ΔH<0，按照相同的物质的量投料，测得CO在不同温度下的平衡转化率与压强的关系如右下图所示。下
列说法正确的是
A．温度：T1＞T2＞T3
B．正反应速率：υ(a)＞υ(c) υ(b)＞υ(d)
C．平衡常数：K(a)＞K(c) K(b)=K(d)
D．平均摩尔质量：M(a)＜M(c) M(b)＞M(d)
13、（2012福建龙岩质检）T℃、2L密闭容器中某一反应不同时刻各物质的量如图（E
为固体，其余为气体）。
回答下列问题：
（1）写出该反应的化学方程式
（2）反应开始至3 min时，用D表示的平均反应速率为mol·L-1·min-1。（3）T℃时，该反应的化学平衡常数K= 。
（4）第6min时，保持温度不变，将容器的体积缩小至原
来的一半，重新达到平衡后，D的体积分数
为。
（5）另有一个2L的密闭容器，T℃、某一时刻时，容器
中各物质的量如下表所示：
此时v（正）v（逆）（填“大于”或“等于”或“小于”）。
14、（2012江西上饶一模）能源问题是人类社会面临的重大课题，日本大地震引起的核
泄漏事故引起了人们对核能源的恐慌。而甲醇是未来重要的绿色能源之一。
（1）已知：在25℃、101kPa下，1g甲醇燃烧生成CO2和液态水时放热22．68ｋＪ。请
写出甲醇燃烧的热化学方程式。。
（2）目前有科学家在一定条件下利用水煤气（CO＋H2）合成甲醇：
甲醇的物质的量与反应温度的关系如图所示：
①合成甲醇反应的△H 0。（填“＞”、
“＜”或“＝”）
②其它条件不变，将E点的容积压缩到原来
的1／2，正反应速率加快，逆反应速率。
（填“加快”、“减慢”、“不变”），重新平衡时犮（CH3OH）／c（CO）。
（填“增大”、“减小”或“不变”）
③230℃时，平衡常数Ｋ＝1。若其它条件不变，将温度升高到450℃时，达到平衡时，K
L。（填“＞、＜或＝”）
（3）下列有关甲醇的说法正确的是
A．甲醇能使蛋白质变性
B．甲醇能发生消去反应
C．甲醇不能被催化氧化
D．甲醇与钠反应比水与钠反应剧烈
（4）利用甲醇燃料电池设计如右图所示的装置：
写出a 极的电极反应式 。
参考答案
1、C
2、A
3、C
4、D 【解析】甲表示2molH 2和1molO 2的总能量比2mol 气态水所具有的能量多483.6kJ ，A 项不正确；乙图中的交点A 是NO 2和N 2O 4的消耗速率相等点，但是该反应并未达到平衡，B 项不正确；丙图因两溶液均为t 1下的饱和溶液，故二者质量分数相等，升高温度溶液的质量分数不改变，C 项错误。
5、B 【解析】NaOH 与阳离子的反应顺序为H ＋、(Mg 2＋、Fe 3＋、Al 3＋) 、NH 4＋
。由图像可知，滴入氢氧化钠的过程中发生了四种反应：开始一个单位是中和，接下来的六个单
位是沉淀反应，再接下来的两个单位是NH 4＋
与氢氧根离子反应，最后一个单位是氢氧化铝的溶解，由此确定生成氢氧化铝需要的氢氧化钠为三个单位，另外三个单位的氢氧化钠生成的是氢氧化铁沉淀(由图像可知两种沉淀的物质的量相同，因此两种离子的价态一
样)，故B 正确；有Al 3＋则没有CO 32-，因此可以确定有H ＋、NH 4＋、、Fe 3＋、Al 3＋
、SO 42-(溶
液一定是电中性的)，故A 错；一定没有Mg 2＋、CO 32-，Na ＋
不能确定，故C 错；反应最后形成的溶液中含有的溶质为Na 2SO 4和NaAlO 2，故D 项错误。
6、D 解析：由图像可知，0~2 min 内反应消耗A 0.4 mol ，生成C 0.2 mol ，故a ：b=2：1，即化学计量数a=2，b=1。当消耗A 0.4 mol 时，消耗B 0.2 mol ，故B 的初始量为0.8 mol ，B 的转化率为25%，A 错。3 min 时，该条件下的平衡常数K=
)2/6.0()2/8.0(2/4.02?=6
25
，
B 错。0~2 min 内，
C 的平均反应速率为：
2
22.04.0÷-）（=0.05 mo l ·L -1
·min -1，故C
错。4 min 时，若改变的条件是压强或温度，平衡向正方向移动，则C 的物质的量增大，平衡向逆方向移动，则A 、B 的物质的量增大，由图像A 、B 、C 物质的量都减小可知，改变的条件必为减小C 的物质的量，此时平衡正向移动，A 、B 物质的量也减小，D 正确。 7、B 8、D 9、D 10、C 11、B 12、C
13、
14、（1）CH 3OH （l ）+3/2O 2（g ）CO 2（g ）+2H 2O （l ）；ΔH=－725．8 kJ ·mol -1 （2）①< ②加快 增大 ③ < （8分） （3）A （2分）
（4） O 2+4e - +2H 2O-==4OH - （2分）
高考化学图像专题 一、考纲要求 2012年《考试说明》中（一）对化学学习能力的要求： 1.接受、吸收、整合化学信息的能力 (2)能够通过对实际事物、实验现象、实物、模型、图形、图表的观察，以及对自然界、社会、生产、生活中的化学现象的观察，获取有关的感性知识和印象，并进行初步加工、吸收、有序存储的能力。 (3)能够从试题提供的新信息中，准确地提取实质性内容，并经与已有知识块整合，重组为新知识块的能力。 2.分析问题和解决(解答)化学问题的能力 (2)能够将分析解决问题的过程和成果，用正确的化学术语及文字、图表、模型、图形等表达，并做出解释的能力。 近年来，在高考化学试题尤其是新课程高考试题中凸现出了一种新的题型—动态多变量图像题。 此类试题的主要特点是： (1)图像在一个坐标系上有多个变化量，图像较为复杂； (2)图像中隐含信息量大，对学生读图获取信息能力的要求较高； （3）由于多变量的存在，要求学生会多角度、多层面去思考和探究问题，有效的考查了学生综合分析、推理判断能力。 二、坐标图的特点及解题策略 坐标图是用来显示某一变量(应变量)是如何随着另一变量(自变量)而变化的。其优点是不但显示了所测量的点，还可以用来预测一些实验中没有测量的数值。解答时要求首先弄清楚自变量和因变量各代表什么样的化学量，然后根据化学知识分析概念—图象—数量三者之间的关系。 具体步骤可以概括为“明确坐标”，“分析折点”，“认识曲线”。 1、明确坐标 明确坐标就是明确横、纵坐标的具体含义，分析出横、纵坐标所示的变量之间的内在联系，明确曲线的意义，找出自变量和因变量，从进行分析和判断。 2、分析折点 分析折点就是分析坐标图中的关键点，主要有“起点、折点、终点”。 3、认识曲线
化学平衡图像专题 基础知识： 对于反应mA(g) + nB(g) pC(g)+qD(g) △H<0 m+n>p+q 条件改变变化结果 K变化平衡移动反应A的浓度C(A)A转化率C的含量条件改变ν逆ν正变 化 1C(A)增大 2C(A)减小 3C(C)增大 4C(C)减小 5温度升高 6温度降低 7压强增大 8压强减小 9加催化剂 课时探究 探究一、图像绘制，读图解题 例题1：氨气有广泛用途，工业上利用反应3H2(g)+ N2(g)2NH3(g) 来合成 氨气；某小组为了探究外界条件对反应的影响，在a b两种条件下分别加入相同浓度 时间t/min02468 条件a c(H2)/10-2mol·L-1 2.00 1.50 1.100.800.80 条件b c(H2)/10-2mol·L-1 2.00 1.30 1.00 1.00 1.00 12 1 T2 下同），△H 0，根据表格数据请在下面画出c(H2)-t图： (2)a条件下，0~4min的反应速率为；平衡时，H2的转化率为 ; 平衡常数为； (3)在a条件下，8min末将容器体积压缩至原来的1/2，11min后达到新的平衡，画出 8min~12min时刻c(H2)的变化曲线。
探究二、图像解题方法 1、反应mA(g) + nB(g) pC(g)+qD(g) △H <0 m+n>p+q 反应速率和时间图如图所示 ，t 1时刻只改变一个影响因素 ①图1所示 ，t 1 时刻改变的因素是 ，平衡向 方向移动， ②图2所示， t 1 时刻改变的因素是 ，平衡向 方向移动， ③图3所示， t 1 时刻改变的因素是 ，平衡向 方向移动， ④图4所示 ，t 1 时刻改变的因素是 ，平衡向 方向移动， ⑤图5所示， t 1 时刻改变的因素是 ，平衡向 方向移动， 2、①对于反应mA(g)+nB(g) pC(g)，右图所示， 请判断温度大小：T 1 T 2，△H 0 ②对于反应mA(g)+nB(g) pC(g)，右图所示， 请判断温度大小：T 1 T 2，△H 0 P 1 P 2， m+n p 探究三、陌生图像的解题技能 1、解决的问题是什么？从图像可以得到什么信息？该信息与所学知识的关联?能用关联解决问题？ △H 0 mA(g)+nB(g) pC(g) ①y 是A 的浓度，△H 0，m+n p ②y 是C 的含量, △H 0，m+n p
高二化学化学平衡图像历年高考试题汇总 1、在密闭的容器中进行如下的反应：H2(G＋I2(g)2HI(g)， 在温度T1和T2时，产物的量彧时间的关系如下图所示，符合 图象的正确的判断是( ) A．T1＞T2，△H＞0 B．T1＞T2，△H＜0 C．T1＜T2，△H＞0 D．T1＜T2，△H＜0 2、已知：4NH3(g)+5O2(g)=4NO(g)+6H2(g). △H=-1025kJ/mol 该反应是一个可逆反应。若反应物起始物质的量相同，下列关于该反应的示意图不正确的是 3、各可逆反应达平衡后，改变反应条件，其变化趋势正确的是 4、I2在KI溶液中存在下列平衡：I2(aq)＋I－(aq)I3－(aq)某I2、、 KI混合溶液中，I3－的物质的量浓度c(I3－)与温度T的关系如图所 示（曲线上任何一点都表示平衡状态）。下列说法正确的是（） A．反应I2(aq)＋I－(aq)I3－(aq)的△H>0 B．若温度为T1、T2，反应的平衡常数分别为K1、K2则K1＞K2
C．若反应进行到状态D时，一定有v正＞v逆 D．状态A与状态B相比，状态A的c(I2)大 5、反应aM(g)+bN(g) cP(g)+dQ(g)达到平衡时。M的体积分数y(M)与反应条件的关系如图所示。其中：Z表示反应开始时N的物质的量与M的物质的量之比。下列说法正确的是A.同温同压Z时，加入催化剂，平衡时Q的 体积分数增加 B.同压同Z时，升高温度，平衡时Q的体积 分数增加 C.同温同Z时，增加压强，平衡时Q的体积 分数增加 D.同温同压时，增加Z，平衡时Q的体积分 数增加 6、下图表示反应X(g)4Y(g)＋Z(g)，△H＜0，在某温度时X的浓度随时间变化曲线：下列有关该反应的描述正确的是 A．第6min后，反应就终止了 B．X的平均转化率为85% C．若升高温度，X的平均转化率将大于85% D．若降低温度，v正和v逆将以同样倍数减小 7、某温度时，在2L密闭容器中气态物质X和Y反应生成气态物质Z，它们的物质的量随时间的变化如表所示。 （1）根据下表中数据，在由图中画出X、Y、Z物质的量（n）随时间（t）变化的曲线： （2）体系中发生反应的化学方程式 是。 （3）列式计算该反应在0～3min时间内产物Z的平 均反应速率：。 （4）该反应达到平衡时反应物X的转化率α等 于。 （5）如果该反应是放热反应。改变实验条件（温度、 压强、催化剂）得到Z随时间变化的曲线①、②、
专题强化训练 巧解化学反应速率和化学平衡的图象题 (45分钟100分) 一、选择题(本题包括7小题，每题6分，共42分) 1.一定条件下，溶液的酸碱性对TiO2光催化染料R降解反应的影响如图所示。 下列判断正确的是( ) A.在0～50 min之间，pH=2和pH=7时R的降解百分率相等 B.溶液酸性越强，R的降解速率越小 C.R的起始浓度越小，降解速率越大 D.在20～25 min之间，pH=10时的平均降解速率为0.04 mol·L-1·min-1 【解析】选A。在0～50 min内，pH=2和pH=7时反应物R都完全反应，降解率都为100%，A正确；R的降解速率与溶液的酸碱性及起始浓度均有关系，因此根据图中曲线所示，由于起始浓度不同，故不能判断R的降解速率与溶液酸碱性的直接关系，B、C错误；pH=10时，在20～25 min之间，R的平均降解速率为=0.04×10-4mol·L-1·min-1，D错误。 2.(2015·武汉模拟)有一化学平衡mA(g)+nB(g)pC(g)+qD(g)，如图所示的是
A的转化率与压强、温度的关系。下列叙述正确的是( ) A.正反应是放热反应；m+n>p+q B.正反应是吸热反应；m+n
专题五化学平衡图像 一、化学平衡图象常见类型 1、速度—时间图 此类图象定性地揭示了v正、v逆随时间（含条件改变对速率的影响）而变化的规律，体现了平衡的“动、等、定、变”的基本特征，以及平衡移动的方向． 例1．对达到平衡状态的可逆反应X+Y Z+W，在其他条件不变的情况下， 增大压强，反应速率变化图象如图1所示，则图象中关于X、Y、Z、W四种物质的 聚集状态为（） A．Z、W均为气体，X、Y中有一种是气体 B．Z、W中有一种是气体，X、Y皆非气体 C．X、Y、Z、W皆非气体 D．X、Y均为气体，Z、W中有一种为气体 专练1：A(g)+3B(g) 2C(g)+Q（Q>0）达到平衡，改变下列条件，正反应速率始终增大，直达到新平衡的是（） A．升温 B．加压 C．增大c(A) D．降低c(C) E．降低c(A) 2、浓度—时间图 此类图象能说明各平衡体系组分（或某一成分）在反应过程中的变化情况．解题时要注意各物质曲线的折点（达平衡时刻），各物质浓度变化的内在联系及比例符合化学方程式 中化学计量数关系等情况． 例2．图2表示800℃时A、B、C三种气体物质的浓度随时间 的变化情况，t1是到达平衡状态的时间．试回答： （1）该反应的反应物是______； （2）反应物的转化率是______； （3）该反应的化学方程式为______． 3、含量—温度（压强）—时间图 这类图象反映了反应物或生成物的量在不同温度（压强）下对时间的关系，解题时要注意一定条件下物质含量不再改变时，应是化学反应达到平衡的特征． 例3．同压、不同温度下的反应：A（g）＋B（g）C（g）；△HA的含量 和温度的关系如图3所示，下列结论正确的是（） A．T1＞T2，△H>0 B．T1＜T2，△H>0 C．T1＞T2，△H<0 D．T1＜T2，△H<0 例4．现有可逆反应A（g）＋2B（g）nC（g）；△H<0，在相同温度、不同 压强时，A的转化率跟反应时间（t）的关系如图4，其中结论正确的是（） A．p1＞p2，n＞3 B．p1＜p2，n＞3 C．p1＜p2，n＜3 D．p1＞p2，n=3 4、恒压（温）线 该类图象的纵坐标为物质的平衡浓度或反应物的转化率，横坐标为温度或压强． 例5．对于反应2A（g）＋B（g）2C（g）；△H<0，下列图象正确的是（）
图像试题 （2011烟台毕业）19．下列四个图像能正确反映其对应实验操作的是 ①②③④ (A)①高温煅烧一定质量的石灰石 (B)②用等质量、等浓度的双氧水分别制取氧气 (C)③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液 (D)④某温度下，向一定量饱和硝酸钾溶液中加人硝酸钾晶体 （2011潍坊毕业）16．下图是对四个实验绘制的图像，其中实验结果与图像对应正确的是 A．某温度下，向一定量接近饱和的硝酸钾溶液中不断加入硝酸钾晶体 B．将稀H2SO4滴入一定量的BaCl2溶液中 C．将一定质量的氯酸钾和二氧化锰放入试管中充分加热 D．向pH=13的NaOH溶液中加水稀释 （2011南宁）19.下列图象与对应实验完全吻合的是 A．①往一定量的盐酸中滴加NaOH溶液至过量 B．②将一定量的不饱和KNO3溶液恒温蒸发水 C．③向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液 D．④用两份等质量等溶质质量分数的过氧化氢溶液制取氧气（甲加少量MnO2） （2011遂宁）32．下列四个图象分别对应四种操作（或治疗）过程，其中图象能正确表示对
应操作（或治疗）的是 A B C D A ．将一定质量的硝酸钾不饱和溶液恒温蒸发水份，直至有少量晶体析出 B ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应 C ．向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量 D ．服用胃舒平［主要成分Al(OH)3］治疗胃酸过多 （2011绥化）13.下列图像能正确反映其对应关系的是（ ） A.向一定量pH=3的硫酸溶液中不断加水稀释 B.向一定量的饱和石灰水中不断加入生石灰 C.向盛有相同质量的镁和氧化镁的烧杯中分别加入相同溶质质量分数的稀盐酸至过量 D.将一定量的木炭放在盛有氧气的密闭容器中加热至燃烧 (2011黑龙江龙东地区)14.下列图像能正确反映所对应叙述关系的是 （ ） A.向pH=3的溶液中不断加水 B.向锌粒中逐渐加入稀硫酸 C.向H 2SO 4和CuSO 4混合液中滴加NaOH 溶液 加水的量/g A 反应时间/s B NaOH 溶液质量/g C 反应时间/s D A B C D
第 1 页 共 3 页 专题五 化学平衡图像 考点1化学平衡图象常见类型 解题策略： (1)首先要看清楚横轴和纵轴意义(特别是纵轴。表示转化率和表示反应物的百分含量情况就完全相反)以及曲线本身属等温线还是等压线。(当有多余曲线及两个以上条件时，要注意“定一议二”) (2)找出曲线上的特殊点，并理解其含义。(如“先拐先平数值大”) (3)根据纵轴随横轴的变化情况，判定曲线正确走势，以淘汰错误的选项。 1、速率—时间图 此类图象定性地揭示了v 正、v 逆随时间（含条件改变对速率的影响）而变化的规律，体现了平衡的“动、等、定、变”的基本特征，以及平衡移动的方向． 6．对达到平衡状态的可逆反应X+Y Z+W ，在其他条件不变的情况下，增大压强，反应速率变化图象如图1所示，则图象中关于X 、Y 、Z 、W 四种物质的聚集状态为（ ） A ．Z 、W 均为气体，X 、Y 中有一种是气体 B ．Z 、W 中有一种是气体，X 、Y 皆非气体 C ．X 、Y 、Z 、W 皆非气体 D ．X 、Y 均为气体，Z 、W 中有一种为气体 2、浓度—时间图 此类图象能说明各平衡体系组分（或某一成分）在反应过程中的变化情况．解题时要注意各物质曲线的折点（达平衡时刻），各物质浓度变化的内在联系及比例符合化学方程式中化学计量数关系等情况． 7．图2表示800℃时A 、B 、C 三种气体物质的浓度随时间 的变化情况，t1是到达平衡状态的时间．试回答： （1）该反应的反应物是______； （2）反应物的转化率是______； （3）该反应的化学方程式为______． 3、含量—时间—温度（压强）图 这类图象反映了反应物或生成物的量在不同温度（压强）下对时间的关系，解题时要注意一定条件下物质含量不再改变时，应是化学反应达到平衡的特征． 8．同压、不同温度下的反应：A （g ）＋B （g ）C （g ）；△HA 的含量和温度的关系如图3所示，下列结论正确的是 （ ） A ．T 1＞T 2，△H>0 B ．T 1＜T 2，△H>0 C ．T 1＞T 2，△H<0 D ．T 1＜T 2，△H<0 4、恒压（温）线 该类图象的纵坐标为物质的平衡浓度或反应物的转化率，横坐标为温度或压强． 10．对于反应2A （g ）＋B （g ）2C （g ）；△H<0，下列图象正确的是 （ ）
高中化学图像图表专题复习 一、图象题 对于化学有关图象问题，可按以下的方法进行分析： 1、（1）解题思路 ①看懂图象：要一看面（即看清横坐标和纵坐标），二看线（即看线的走向、变化的趋势），三看点（即看线是否通过原点，两条线的交点及线的拐点），四看要不要做辅助线（如等温线、等压线），五看量的变化（如温度、浓度、压强、转化率、产率、百分含量等的变化趋势）等 ②联想规律：联想外界条件对化学反应速率和化学平衡的影响规律。 （2）分析过程 对于化学平衡的有关图象问题，可按以下的方法进行分析： ①认清坐标系，搞清纵、横坐标所代表的意义，并与勒夏特列原理相结合。 ②紧扣可逆反应的特征，搞清正反应方向是吸热还是放热；体积增大、减小还是不变；有无固体、纯液体物质参加或生成等。 ③看清速率的变化及变化量的大小，在条件与变化之间搭桥。 ④看清起点、拐点、终点，看清曲线的变化趋势。 ⑤先拐先平。例如，在转化率—时间图象上，先出现拐点的曲线先达到平衡，此时逆向推理可得该变化的温度高、浓度大、压强高。 ⑥定一议二。当图象中有三个量时，先确定一个量不变，再讨论另外两个量的关系。 图像类问题是同学们学习离子反应中难点，采用“识图像 想原理 学整合”三步曲解决图像题，能提高解题效率。识图像——指理解图像中横纵坐标表示的含义，曲线和点表示意义；联原理——根据题示信息，涉及到哪些化学反应原理，如化学反应，写出可能发生反应的化学方程式或离子方程式，并与数据结合起来；学整合——在识图像，联原理的基础上，将图像与原理结合起来思考问题，找准切入点。 （一）化学平衡图像 *已知图象判断反应特点 1．符合图象的反应为（ ）。 Ａ．Ｎ２Ｏ３（ｇ） ＮＯ２（ｇ）＋ＮＯ（ｇ） Ｂ．3ＮＯ２（ｇ）＋Ｈ２Ｏ（l ）2ＨＮＯ３（l ）＋ＮＯ（ｇ） Ｃ．4ＮＨ３（ｇ）＋5Ｏ２（ｇ）4ＮＯ（ｇ）＋6Ｈ２Ｏ（ｇ） Ｄ．ＣＯ２（ｇ）＋Ｃ（ｓ） 2ＣＯ（ｇ）
化学平衡图像 一、选择题（本题包括35小题，每小题2分，共70分。每小题有一个或两个选项符合题意。） 1．一定温度下，在2L的密闭容器中，X、Y、Z三种气体的物质的量随时间变化的曲线如右图所示，下列描述正确的是（） A．反应开始到10s，用Z表示的反应速率为0.158mol/(L·s） B．反应开始时10s，X的物质的量浓度减少了0.79mol/L C．反应开始时10s，Y的转化率为79.0% D．反应的化学方程式为：X(g)＋Y(g)Z(g) 2．T℃时，A气体与B气体反应生成C气体。反应过程中A、B、C浓度变化如图（Ⅰ）所示，若保持其他条件不变，温度分别为T1和T2时，B的体积分数与时间的关系如图（Ⅱ）所示，则下列结论正确的是（） A．在（t1＋10）min时，保持其他条件不变，增大压强，平衡向逆反应方向移动 B．t1＋10）min时，保持容器总压强不变，通入稀有气体，平衡向逆反应方向移动 C．T℃时，在相同容器中，若由0.3mol·L—1 A 0.1 mol·L—1 B和0.4 mol·L—1 C反应，达到平衡后，C的浓度仍为0.4 mol·L—1 D．其他条件不变，升高温度，正、逆反应速率均增大，且A的转化率增大 3．已知可逆反应aA＋bB cC中，物质的含量A%和C%随温度的变化曲线如图所示，下列说法正确的是（）A．该反应在T1、T3温度时达到过化学平衡 B．该反应在T2温度时达到过化学平衡 C．该反应的逆反应是放热反应 D．升高温度，平衡会向正反应方向移动 4．右图表示反应N2（g）＋3H2（g）2NH3（g）；ΔH＝－92.2kJ/mol。在某段时间t0～t6中反应速率与反应过程的曲线图，则氨的百分含量最高的一段时间是（） A．t0～t1 B． t2～t3 C． t3～t4 D． t5～t6
化学平衡图像 一、选择题 1．一定温度下，在2L 的密闭容器中，X 、Y 、Z 三种气体的物质的量随时间变化的曲线如右图所示，下列描述正确的是（ ） A ．反应开始到10s ，用Z 表示的反应速率为0.158mol/(L·s ） B ．反应开始时10s ，X 的物质的量浓度减少了0.79mol/L C ．反应开始时10s ，Y 的转化率为79.0% D ．反应的化学方程式为：X(g)＋ Y(g)Z(g) 2．（ 广东19）合成氨工业对国民经济和社会发展具有重要的 意义。对于密闭容器中的反应：N 2(g)+3H 2(g) 2NH 3(g)， 673K ，30MPa 下n(NH 3)和n(H 2)随时间变化的关系如下图所示。 下列叙述正确的是 A ．点a 的正反应速率比点b 的大 B ．点 c 处反应达到平衡 C ．点d (t 1时刻) 和点 e (t 2时刻) 处n(N 2)不一样 D ．其他条件不变，773K 下反应至t 1时刻，n(H 2)比上图中d 点的值大 3．下图是可逆反应A+2B 2C+3D 的化学反应速率与化学平衡随外界条件改变（先降温后加压）而变化的情况，由此可推断（ ） A ．正反应是放热反应 B ．若A 、B 是气体，则D 是液体或固体 C ．逆反应是放热反应． D ．A 、B 、C 、D 均为气体 4．同压、不同温度下的反应：A （g ）＋B （g ）C （g ）；△HA 的含量和温度的关系如图3所示，下列结论正确的是 （ ） A ．T 1＞T 2，△H>0 B ．T 1＜T 2，△H>0 C ．T 1＞T 2，△H<0 D ．T 1＜T 2，△H<0 5．现有可逆反应A （g ）＋2B （g ）nC （g ）；△H<0，在相同温度、不同压强时，A 的转化率跟反应时间（t ）的关系如图4，其中结论正确的是（） A ．p 1＞p 2，n ＞3 B ．p 1＜p 2，n ＞3 C ．p 1＜p 2，n ＜3 D ．p 1＞p 2，n=3 6．对于反应2A （g ）＋B （g ）2C （g ）；△H<0，下列图象正确的是 （ ） 7．T ℃时，A 气体与B 气体反应生成C 气体。反应过程中A 、B 、C 浓度变化如图（Ⅰ）所示，若保持其他条件不变，温度分别为T 1和T 2时，B 的体积分数与时间的关系如图（Ⅱ）所示，则下列结论正确的是（ ） A ．在（t 1＋10）min 时，保持其他条件不变，增大压强，平衡向逆反应方向移动 B ． t 1＋10）min 时，保持容器总压强不变，通入稀有气体，平衡向逆反应方向移动 C ．T ℃时，在相同容器中，若由0.3mol·L —1 A 0.1 mol·L —1 B 和0.4 mol·L —1 C 反应，达到平衡后，C 的浓度仍为0.4 mol·L —1 D ．其他条件不变，升高温度，正、逆反应速率均增大，且A 的转化率增大 8．右图表示反应N 2（g ）＋3H 2（g ） 2NH 3（g ）；ΔH ＝－92.2kJ/mol 。在某段时间t 0～t 6中 反应速率与反应过程的曲线图，则氨的百分含量最高的一段时间是（ ） A ． t 0～t 1 B ． t 2～t 3 C ． t 3～t 4 D ． t 5～t 6 n 2· · · · · a b c d e NH H 2 1
化学平衡图像专题 1．对反应2A（g）＋2B（g）3C（g）＋D（？），下列图象的描述正确的是 A. 依据图①，若t1时升高温度，则ΔH<0 B. 依据图①，若t1时增大压强，则D是固体或液体 C. 依据图②，P1>P2 D. 依据图②，物质D是固体或液体 【答案】B 2．下列图示与对应的叙述相符的是 A. 图甲表示放热反应在有无催化剂的情况下反应过程中的能量变化 B. 图乙表示一定温度下，溴化银在水中的沉淀溶解平衡曲线，其中a点代表的是不饱和溶液，b点代表的是饱和溶液 C. 图丙表示25℃时，分别加水稀释体积均为100mL、pH=2的一元酸CH3COOH溶液和HX溶液，则25℃时HX的电离平衡常数大于CH3COOH D. 图丁表示某可逆反应生成物的量随反应时间变化的曲线，由图知t时反应物转化率最大 【答案】B 3．—定条件下，CO2(g)+3H2(g)CH3OH (g)+H2O(g) △H=－57.3 kJ/mol，往2L 恒容密闭容器中充入1 mol CO2和3 mol H2，在不同催化剂作用下发生反应①、反应②与反应③，相同时间内CO2的转化率随温度变化如下图所示，b点反应达到平衡状态，下列说法正确的是
A. a 点v(正)>v(逆） B. b点反应放热53.7 kJ C. 催化剂效果最佳的反应是③ D. c点时该反应的平衡常数K=4/3(mol-2.L-2) 【答案】A 4．如图是可逆反应A+2B?2C+3D的化学反应速率与化学平衡随外界条件改变（先降温后加压）而变化的情况，由此推断错误的是 A. 正反应是放热反应 B. A、B一定都是气体 C. D一定不是气体 D. C可能是气体 【答案】B 5．下图是恒温下H 2(g)+I2(g)2HI(g)+Q(Q>0)的化学反应速率随反应时间变化的示意图，t1时刻改变的外界条件是 A. 升高温度 B. 增大压强 C. 增大反应物浓度 D. 加入催化剂
一、几大影响因素对应的基本v-t图像 1．浓度 当其他条件不变时，增大反应物浓度或减小生成物浓度，平衡向正反应方向移动；增大生成物浓度或减小反应物浓度，平衡向逆反应方向移动。 改变浓度对反应速率及平衡的影响曲线： 2．温度。 在其他条件不变的情况下，升高温度，化学平衡向着吸热的方向进行；降低温度，化学平衡向着放热的方向进行。 化学平衡图像专题知识梳理
由曲线可知：当升高温度时，υ正和υ逆均增大，但吸热方向的速率增大的倍数要大于放热方向的速率增大的倍数，即υ吸>υ放，故化学平衡向着吸热的方向移动；当降低温度时，υ正和υ逆 <υ放，故化学平降低，但吸热方向的速率降低的倍数要大于放热方向的速率降低的倍数，即υ 吸 衡向着放热的方向移动。 3．压强 对于有气体参加且方程式左右两边气体物质的量不等的反应来说，在其他条件不变的情况下，增大压强，平衡向着气体物质的量减小的方向移动；减小压强，平衡向着气体物质的量增大的方向移动。 改变压强对反应速率及平衡的影响曲线[举例反应：mA(g)+n(B)p(C)，m+n>p] 由曲线可知，当增大压强后，υ正和υ逆均增大，但气体物质的量减小的方向的速率增大的 倍数大于气体物质的量增大的方向的速率增大的倍数(对于上述举例反应来说，即'υ正增大的倍 数大于'υ逆增大的倍数)，故化学平衡向着气体物质的量减小的方向移动；当减小压强后，υ正和υ 均减小，但气体物质的量减小的方向的速率减小的倍数大于气体物质的量增大的方向的速率逆 减小的倍数(对于上述举例反应来说，即'υ正减小的倍数大于'υ逆减小的倍数)，故化学平衡向着气体物质的量增大的方向移动。 【注意】对于左右两边气体物质的量不等的气体反应来说： *若容器恒温恒容，则向容器中充入与反应无关的气体(如稀有气体等)，虽然容器中的总压强增大了，但实际上反应物的浓度没有改变(或者说：与反应有关的气体总压强没有改变)，故无论是反应速率还是化学平衡均不改变。 *若容器恒温恒压，则向容器中充入与反应无关的气体(如稀有气体等)，为了保持压强一定，容器的体积一定增大，从而降低了反应物的浓度(或者说：相当于减小了与反应有关的气体压强)，故靴和她均减小，且化学平衡是向着气体物质的量增大的方向移动。
高考化学平衡图像精选必刷试题 1．焦炭催化还原二氧化硫的化学方程式为2C(s)+2SO 2(g) S2(g)+2CO2(g)。一定压强下，向1L密闭容器中充入足量的焦炭和1molSO2发生反应，测得SO2的生成速率与S2(g)的生成速率随温度变化的关系如图所示，下列说法正确的是 A．该反应的?H>0 B．C点时达到平衡状态 C．增加C的量能够增大SO2的转化率D．T3时增大压强，能增大活化分子百分数 【答案】B 2．乙烯气相直接水合反应制备乙醇：C 2H4(g)+H2O(g) C2H5OH(g)。乙烯的平衡转化率随温度、压强的变化关系如下（起始时，n(H2O)＝n(C2H4)＝1 mol，容器体积为1 L）。 下列分析不正确 ．．．的是 A．乙烯气相直接水合反应的?H＜0 B．图中压强的大小关系为：p1＞p2＞p3 C．图中a点对应的平衡常数K ＝ 5 16 D．达到平衡状态a、b所需要的时间：a＞b 【答案】B 3．一定温度下，将1molA(g)和1molB(g)充入2L密闭容器中发生反应：A(g)+B(g) xC(g)+D(s)△H<0，在 t1时达平衡。在 t2 、t3时刻分别改变反应的一个条件，测得容器中 C(g)的浓度随时间变化如图所示。下列有关说法正确的是
A．t2 时刻改变的条件是使用催化剂 B．t3时刻v(逆)可能小于t2时刻v(逆) C．t3时刻改变的条件一定是增大反应物的浓度 D．t1～t2、t2～t3平衡常数均为0.25 【答案】B 4．恒容条件下，1 mol SiHCl3发生如下反应：2SiHCl3(g)SiH2Cl2(g)＋SiCl4(g)。已知：v正＝v消耗(SiHCl3)＝k正x2(SiHCl3)，v逆＝2v消耗(SiH2Cl2)＝k逆x(SiH2Cl2)x(SiCl4)，k正、k逆分别为正、逆向反应速率常数(仅与温度有关)，x为物质的量分数。如图是不同温度下x(SiHCl3)随时间的变化。下列说法正确的是 A．该反应为放热反应，v正，a＜v逆，b B．化学平衡状态时2v消耗(SiHCl3)＝v消耗(SiCl4) C．当反应进行到a处时，v正/v逆=16/9 D．T2 K时平衡体系中再充入1 mol SiHCl3，平衡正向移动，x(SiH2Cl2)增大 【答案】C 5．某化学科研小组研究在其他条件不变时，改变某一条件对A2(g)＋3B2(g)2AB3(g)化学平衡状态的影响，得到如图所示的变化规律（图中T表示温度，n表示物质的量），根据如图可得出的判断结论正确的是
化学平衡图象专题 1．牢固掌握相关的概念与原理，尤其要注意：外界条件的改变对一个可逆反应来讲，正逆反应速率如何变化，化学平衡如何移动，在速度—时间图、转化率—时间图、反应物的含量—浓度图等上如何体现。要能够画出相关的变化图象。 2．对于化学反应速率的相关图象问题，可按以下的方法实行分析： (1)认清坐标系，搞清纵、横坐标所代表的意义，并与相关的原理挂钩。 (2)看清起点，分清反应物、生成物，浓度减小的是反应物，浓度增大的是生成物；一般生成物多数以原点为起点。 (3)抓住变化趋势，分清正、逆反应，吸、放热反应。升高温度时，v(吸)＞v(放)，在速率一时间图上，要注意看清曲线是连续的还是跳跃的，分清渐变和突变，大变和小变。例如，升高温度时，v(吸)大增，v(放)小增；增大反应物浓度时，v(正)突变，v(逆)渐变。 (4)注意终点。例如在浓度一时间图上，一定要看清终点时反应物的消耗量、生成物的增加量，并结合相关原理实行推理判断。 3．对于化学平衡的相关图象问题，可按以下的方法实行分析： (1)认清坐标系，搞清纵、横坐标所代表的意义，并与勒夏特列原理挂钩。 (2)紧扣可逆反应的特征，看清正反应方向是吸热还是放热、体积增大还是减小、不变、有无固体、纯液体物质参加或生成等。 (3)看清速率的变化及变化量的大小，在条件与变化之间搭桥。 (4)看清起点、拐点、终点，看清曲线的变化趋势。 (5)先拐先平。例如，在转化率一时间图上，先出现拐点的曲线先达到平衡，此时逆向推理可得该变化的温度高、浓度大、压强高。 (6)定一议二。当图象中有三个量时，先确定一个量不变再讨论另外两个量的关系。 4.几种平衡图像 对于反应mA(气)+nB(气)pC(气)+qD(气)；△H＜0 ⑴转化率－时间 ⑵含量－时间图 ⑶转化率－温度－压强图
04 陌生平衡图像的精准分析 [内容框架] [增分攻略] 通过图像图表描述试题信息是高考化学常用的考查方式，速率、平衡图像逐渐打破传统的图像模式，反应体系不再局限于气体间的反应，开始增加溶液中反应的图像。横纵坐标也不再局限于时间、温度、压强、速率、转化率等常见的物理量，开始引入更多的变量，如物质的量之比、气体分压的负对数等来增加新颖度、陌生度，属于高区分度试题。 1．首先明确横纵坐标的含义 2．在上述基础上分析出图像中起点、终点、拐点的意义，这些往往代表一个反应阶段的结束或条件的改变。分清直线(水平段居多)、曲线的变化(上升、下降、平缓、转折等)，同时对走势有转折变化的曲线，要分段分析，找出各段曲线的变化趋势及其含义，每一段可能发生了不同的反应。 3．当有两个条件因素对一个事件的影响相反时，事件的最终发展方向由影响大的因素决定。但两个条件的影响程度可能会发生转变，此时事件的发展方向会发生转折。 4. 平衡图像题的解题模板 [抢分专练]
考点1 根据图像选择合适条件或分析原因 1. (2020湖南六校联考)“丁烯裂解法”是另一种重要的丙烯生产方法，但生产过程中会有生成乙烯的副反应发生。主反应：3C 4H 8??→?催化剂4C 3H 6；副反应：C 4H 8??→?催化剂 2C 2H 4。 测得上述两反应的平衡体系中，各组分的质量分数(w )随温度(t )和压强(p )变化的趋势分别如图1和图2所示。 图1 图2 (1)平衡体系中的丙烯和乙烯的质量比是工业生产丙烯时选择反应条件的重要指标之一，从产物的纯度考虑，该数值越高越好，从图1和图2中表现的趋势来看，下列反应条件最适宜的是________(填字母序号)。 A ．300℃ 0.1 MPa B ．700℃ 0.1 MPa C ．300℃ 0.5 MPa D ．700℃ 0.5 MPa (2)有研究者结合图1数据并综合考虑各种因素，认为450℃的反应温度比300℃或700℃更合适，从反应原理角度分析其理由可能是_______________________________________________________。 (3)图2中，随压强增大平衡体系中丙烯的质量分数呈上升趋势，从平衡角度解释其原因是_________________________________________________________________________________。 【答案】(1)C (2)450℃比300℃的反应速率快，比700℃的副反应程度小；该温度下丁烯转化成丙烯的转化率高；该温度下催化剂的选择性最高；该温度是催化剂的活性温度(合理即可) (3)压强增大，生成乙烯的副反应平衡逆向移动，丁烯浓度增大，导致主反应的平衡正向移动，从而使丙烯含量增大 【解析】(1)由题图1可知，300℃时，乙烯的质量分数最低，虽然丙烯的质量分数不是最高，但丙烯与乙烯的质量比最大。由题图2可知，当压强为0.5 MPa 时，乙烯的质量分数最低，丙烯的质量分数最高，则丙烯与乙烯的质量比最大。故最适宜的条件为300℃、0.5 MPa 。（2）从图像分析认为450 oC 的反应温度
化学平衡图像题专题分类总结 一、化学平衡图像题的解法 1、步骤： （1）看图像。一看面，即看清楚横坐标与纵坐标的意义；二看线，即线的走向和变化趋势；三看点，即起点、、终点、交点、拐点；四看辅助线，如等温线、等压线、平衡线等；五看量的变化，如温度、浓度、压强、转化率、产率、百分含量等的变化趋势（2）想规律。联想外界条件对反应速率和化学平衡的影响规律。 （3）做判断。根据图像中体现的关系与所学规律对比，做出符合题目要求的判断。 2、原则： （1）“定一议二”原则 在化学平衡图像中，包括横坐标、纵坐标和曲线所表示的三个量，先确定横坐标（或纵坐标）所表示的量，再讨论纵坐标（或横坐标）与曲线的关系。 （2）“先拐先平，数值大”原则 在化学平衡图像中，先出现拐点的反应则先达到平衡，先出现拐点的曲线表示温度较高或压强较大。 二、常见的几种图像题的分析 1、速率—时间图 此类图像揭示了V正、V逆随时间（含条件改变对速率的影响）而变化的规律，体现了平衡的“动、等、定、变”的基本特征，以及平衡移动的方向。 【例1】对于达平衡的可逆反应X＋Y W＋Z，在其他条件不变的情况下，增大压强，反应速度变化图像如图所示，则图像中关于X，Y，Z，W四种物质的聚集状态为 A、Z，W为气体，X，Y中之一为气体（） B、Z，W中之一为气体，X，Y为非气体 C、X，Y，Z皆为气体，W为非气体 D、X，Y为气体，Z，W中之一为气体 2、浓度－时间图像 此类图像题能说明各平衡体系组分（或某一成分）在反应过程中的变化情况，解题时要注意各物质曲线的拐点（达平衡时刻），各物质浓度变化的内在联系及比例符合化学方程式中化学计量数关系等情况。 【例2】今有正反应放热的可逆反应，若反应开始 经t1秒后达平衡，又经t2秒后，由于反应条件改变，使平衡破坏，到t3秒时 又建立新的平衡，如图所示： （1）该反应的反应物是_________________ （2）该反应的化学方程式为_________________
化学平衡图像 1．在A （g ）＋B （g ）＝C （g ）＋D （g ）的反应体系中，C 的百分含量和时间的关系如图所示，若反应分别在400℃和100℃下进行，所得曲线分别为Q 与P ，则正反应是放热反应的图为（ ） 2．如图所示，反应2SO 2（g ）＋O 2（g ）2SO 3（g ）；△H ＜0，在不同温度、不同压强（P 1＞P 2）下达到平衡时，混合气中SO 3的体积φ（SO 3）随温度变化的曲线应为（ ） 3．用来表示可逆反应：2A （g ）＋B （g ） 2C （g ）（正反应放热）的正确图象是 下图中的（ ） 4．对于可逆反应：A 2(g)＋3B 2(g) 2AB 3(g)（正反应放热），下列图象中正 确的是（ ） 5．T ℃时，A 气体与B 气体反应生成C 气体。反应过程中A 、B 、C 浓度变化如图（Ⅰ）所示，若保持其他条件不变，温度分别为T 1和T 2时，B 的体积分数与时间的关系如图（Ⅱ）所示，则下列结论正确的是（ ） A ．在（t 1＋10）min 时，保持其他条件不变，增大压强，平衡向逆反应方向移动 B ． t 1＋10）min 时，保持容器总压强不变，通入稀有气体，平衡向逆反应方向移动 C ．T ℃时，在相同容器中，若由0.3mol·L —1 A 0.1 mol·L —1 B 和0.4 mol·L —1
C反应，达到平衡后，C的浓度仍为0.4 mol·L—1 D．其他条件不变，升高温度，正、逆反应速率均增大，且A的转化率增 大 6．已知可逆反应aA＋bB cC中，物质的含量A% 和C%随温度的变化曲线如图所示，下列说法正确的是 （） A．该反应在T1、T3温度时达到过化学平衡B．该 反应在T2温度时达到过化学平衡 C．该反应的逆反应是放热反应D．升高温度，平衡会向正反应方向 移动 7．右图表示反应N 2（g）＋3H2（g）2NH3（g）； ΔH＝－92.2kJ/mol。在某段时间t0～t6中反应速率与 反应过程的曲线图，则氨的百分含量最高的一段时间 是（） A．t0～t1B．t2～t3C．t3～t4 D．t5～t6 8．在一定条件下，将X和Y两种物质按不同的比例放入密闭容器中反应，平衡后测得X，Y的转化率与起始时两物质的物质的量之 比n x/n y的关系如图所示，则X，Y的反应方程式可表示 为（） A．2X＋Y3Z B．3X＋2Y2Z C．X＋3Y Z D．3X＋Y Z 9．可逆反应aX（g）＋bY（g）cZ（g）在一定温 度下的一密闭容器内达到平衡后，t0时改变某一外界条 件，化学反应速率（v）－时间（t）图象如右图。则下列说法中正确的是（）A若a＋b＝c，则t0时只能是增大了容器的压强B．若a＋b＝c，则t0时只能是加入了催化剂 C．若a＋b≠c，则t0时只能是增大了容器的压强D．若a＋b≠c，则t0时只能是加入了催化剂 10．对达到平衡状态的可逆反应X＋Y Z＋W，在其他条件不变的情况下，增大压强，反应速率变化图象如右图所示，则图象中关于X、Y、Z、W四种物质的聚集状态为（） A．Z、W均为气体，X、Y中有一种是气体 B．Z、W中有一种是气体，X、Y皆非气体 C．X、Y、Z、W皆非气体 D．X、Y均为气体，Z、W中有一种为气体
化学平衡图像专题 解题思路：一看轴（纵、横坐标的意义），二看线（线的走向和变化趋势），三看点（起点、折点、交点、终点、零点的意义），四看要不要作辅助线（等温线、等压线、平衡线），五看量的变化（如浓度变化、温度变化等），六想规律（外界条件对反应速率的影响规律和化学平衡移动规律） 1. 速率-时间图 1. 对于达平衡的可逆反应X＋Y W＋Z，增大压强则正、逆反应速度（v）的变化如上图，分析可知X，Y，Z，W的聚集状态可能是（）。 (A)Z，W为气体，X，Y中之一为气体 (B)Z，W中之一为气体，X，Y为非气体 (C)X，Y，Z皆为气体，W为非气体 (D)X，Y为气体，Z，W中之一为气体 2. 在一定条件下，反应A(g)＋B(g)C(g)（正反应为放热反应）达到平衡后，根据下列图象判断 A． B． C． D．E． (1)升温，达到新的平衡的是( ) (2)降压，达到新的平衡的是( ) (3)减少C的量，移向新平衡的是( ) (4)增加A的量，移向新平衡的是( ) (5)使用催化剂，达到平衡的是( ) 2. 浓度（物质的量）-时间图 3. 在一定温度下，容器内某一反应中M、N的物质的量随反应时间变化的曲线如右图，下列表述中正确的是（） A．反应的化学方程式为：2 M N B．t2时，正逆反应速率相等，达到平衡 C．t3时，正反应速率大于逆反应速率 D.t1时，N的是M浓度的2倍3. 含量-时间-温度（压强）图 4. 可逆反应m A（s）＋n B（g ） e C（g）＋f D（g），反应过程中，当其它条件不变时，C的百分含量（C％）与温度（T）和压强（P）的关系如下图：下列叙述正确的是（）。 (A)达平衡后，加入催化剂则C％增大 (B)达平衡后，若升温，平衡左移 (C)化学方程式中n＞e+f (D)达平衡后，增加A的量有利于平衡向右移动 5. 在密闭容器中进行下列反应：M（g）＋N（g ）R（g）＋2L此反应符合下面图像，下列叙述是正确的是（） (A) 正反应吸热，L是气体 (B) 正反应吸热，L是固体 (C) 正反应放热，L是气体 (D) 正反应放热，L是固体或液体 6. 可逆反应m A(s) + n B(g) p C(g) + q D(g)反应过程中，当其它条件不变时，C的质量分数与温度（T）和压强（P）的关系如图（T 2 ＞T 1 ）,根据图中曲线分析，判断下列叙述中正确的是（） (A)到达平衡后，若使用催化剂，C的质量分数增大 (B)平衡后，若升高温度，平衡则向逆反应方向移动 (C)平衡后，增大A的量，有利于平衡向正反应方向移动 (D)化学方程式中一定n＞p+q 7. 现有可逆反应A(气)＋B(气)3C(气)，下图中甲、乙、丙分别表示在不同的条件下，生成物C在反应混和物中的百分含量(C%)和反应时间的关系： (1)若甲图中两条曲线分别表示有催化剂和无催化剂时的情况，则__ _曲线是表示有催化剂时的情况。
