热处理
开放分类：工艺、机械、冶金、金属材料、材料加工
热处理是将材料放在一定的介质内加热、保温、冷却，通过改变材料表面或内部的组织结构,来控制其性能的一种综合工艺过程。
热处理名词：
金属：具有不透明、金属光泽良好的导热和导电性并且其导电能力随温度的增高而减小，富有延性和展性等特性的物质。金属内部原子具有规律性排列的固体（即晶体）。
合金：由两种或两种以上金属或金属与非金属组成，具有金属特性的物质。
相：合金中成份、结构、性能相同的组成部分。
固溶体：是一个（或几个）组元的原子（化合物）溶入另一个组元的晶格中，而仍保持另一组元的晶格类型的固态金属晶体，固溶体分间隙固溶体和置换固溶体两种。
固溶强化：由于溶质原子进入溶剂晶格的间隙或结点，使晶格发生畸变，使固溶体硬度和强度升高，这种现象叫固溶强化现象。
化合物：合金组元间发生化合作用，生成一种具有金属性能的新的晶体固态结构。
机械混合物：由两种晶体结构而组成的合金组成物，虽然是两面种晶体，却是一种组成成分，具有独立的机械性能。
铁素体：碳在a-Fe（体心立方结构的铁）中的间隙固溶体。
奥氏体：碳在g-Fe（面心立方结构的铁）中的间隙固溶体。
渗碳体：碳和铁形成的稳定化合物（Fe3c）。
珠光体：铁素体和渗碳体组成的机械混合物（F+Fe3c 含碳0.8%）
莱氏体：渗碳体和奥氏体组成的机械混合物（含碳4.3%）
金属热处理是机械制造中的重要工艺之一，与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。
为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。另外，铝、铜、镁、钛等及其合金也都可以通过热处理
改变其力学、物理和化学性能，以获得不同的使用性能。
在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。早在公元前770～前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。白口铸铁的柔化处理就是制造农具的重要工艺。
公元前六世纪，钢铁兵器逐渐被采用，为了提高钢的硬度，淬火工艺遂得到迅速发展。中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。
随着淬火技术的发展，人们逐渐发现淬冷剂对淬火质量的影响。三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000把刀，相传是派人到成都取水淬火的。这说明中国在古代就注意到不同水质的冷却能力了，同时也注意了油和尿的冷却能力。中国出土的西汉(公元前206～公元24)中山靖王墓中的宝剑,心部含碳量为0.15～0.4%，而表面含碳量却达0.6%以上，说明已应用了渗碳工艺。但当时作为个人“手艺”的秘密，不肯外传，因而发展很慢。
1863年，英国金相学家和地质学家展示了钢铁在显微镜下的六种不同的金相组织，证明了钢在加热和冷却时，内部会发生组织改变，钢中高温时的相在急冷时转变为一种较硬的相。法国人奥斯蒙德确立的铁的同素异构理论，以及英国人奥斯汀最早制定的铁碳相图，为现代热处理工艺初步奠定了理论基础。与此同时，人们还研究了在金属热处理的加热过程中对金属的保护方法，以避免加热过程中金属的氧化和脱碳等。
1850～1880年，对于应用各种气体(诸如氢气、煤气、一氧化碳等)进行保护加热曾有一系列专利。1889～1890年英国人莱克获得多种金属光亮热处理的专利。
二十世纪以来，金属物理的发展和其他新技术的移植应用，使金属热处理工艺得到更大发展。一个显著的进展是1901～1925年，在工业生产中应用转筒炉进行气体渗碳；30年代出现露点电位差计,使炉内气氛的碳势达到可控，以后又研究出用二氧化碳红外仪、氧探头等进一步控制炉内气氛碳势的方法；60年代，热处理技术运用了等离子场的作用，发展了离子渗氮、渗碳工艺；激光、电子束技术的应用，又使金属获得了新的表面热处理和化学热处理方法。
金属热处理的工艺
热处理工艺一般包括加热、保温、冷却三个过程，有时只有加热和冷却两个过程。这些过程互相衔接，不
可间断。
加热是热处理的重要工序之一。金属热处理的加热方法很多，最早是采用木炭和煤作为热源，进而应用液体和气体燃料。电的应用使加热易于控制，且无环境污染。利用这些热源可以直接加热，也可以通过熔融的盐或金属，以至浮动粒子进行间接加热。
金属加热时，工件暴露在空气中，常常发生氧化、脱碳(即钢铁零件表面碳含量降低)，这对于热处理后零件的表面性能有很不利的影响。因而金属通常应在可控气氛或保护气氛中、熔融盐中和真空中加热，也可用涂料或包装方法进行保护加热。
加热温度是热处理工艺的重要工艺参数之一，选择和控制加热温度，是保证热处理质量的主要问题。加热温度随被处理的金属材料和热处理的目的不同而异，但一般都是加热到相变温度以上，以获得高温组织。另外转变需要一定的时间，因此当金属工件表面达到要求的加热温度时，还须在此温度保持一定时间，使内外温度一致，使显微组织转变完全，这段时间称为保温时间。采用高能密度加热和表面热处理时，加热速度极快，一般就没有保温时间，而化学热处理的保温时间往往较长。
冷却也是热处理工艺过程中不可缺少的步骤，冷却方法因工艺不同而不同，主要是控制冷却速度。一般退火的冷却速度最慢，正火的冷却速度较快，淬火的冷却速度更快。但还因钢种不同而有不同的要求，例如空硬钢就可以用正火一样的冷却速度进行淬硬。
金属热处理工艺大体可分为整体热处理、表面热处理和化学热处理三大类。根据加热介质、加热温度和冷却方法的不同，每一大类又可区分为若干不同的热处理工艺。同一种金属采用不同的热处理工艺，可获得不同的组织，从而具有不同的性能。钢铁是工业上应用最广的金属，而且钢铁显微组织也最为复杂，因此钢铁热处理工艺种类繁多。
整体热处理是对工件整体加热，然后以适当的速度冷却，以改变其整体力学性能的金属热处理工艺。钢铁整体热处理大致有退火、正火、淬火和回火四种基本工艺。
退火是将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一步淬火作组织准备。
几种常见热处理缺陷介绍 一、过热现象 热处理过程中加热过热最易导致奥氏体晶粒的粗大，使零件的机械性能下降。 1.一般过热：加热温度过高或在高温下保温时间过长，引起奥氏体晶粒粗化称为过热。粗大的奥氏体晶粒会导致钢的强韧性降低，脆性转变温度升高，增加淬火时的变形开裂倾向。而导致过热的原因是炉温仪表失控或混料（常为不懂工艺发生的）。过热组织可经退火、正火或多次高温回火后，在正常情况下重新奥氏化使晶粒细化。 2.断口遗传：有过热组织的钢材，重新加热淬火后，虽能使奥氏体晶粒细化，但有时仍出现粗大颗粒状断口。产生断口遗传的理论争议较多，一般认为曾因加热温度过高而使MnS之类的杂物溶入奥氏体并富集于晶接口，而冷却时这些夹杂物又会沿晶接口析出，受冲击时易沿粗大奥氏体晶界断裂。 3.粗大组织的遗传：有粗大马氏体、贝氏体、魏氏体组织的钢件重新奥氏化时，以慢速加热到常规的淬火温度，甚至再低一些，其奥氏体晶粒仍然是粗大的，这种现象称为组织遗传性。要消除粗大组织的遗传性，可采用中间退火或多次高温回火处理。 二、过烧现象 加热温度过高，不仅引起奥氏体晶粒粗大，而且晶界局部出现氧化或熔化，导致晶界弱化，称为过烧。钢过烧后性能严重恶化，淬火时形成龟裂。过烧组织无法恢复，只能报废。因此在工作中要避免过烧的发生。 三、脱碳和氧化 钢在加热时，表层的碳与介质（或气氛）中的氧、氢、二氧化碳及水蒸气等发生反应，降低了表层碳浓度称为脱碳，脱碳钢淬火后表面硬度、疲劳强度及耐磨性降低，而且表面形成残余拉应力易形成表面网状裂纹。 加热时，钢表层的铁及合金与元素与介质（或气氛）中的氧、二氧化碳、水蒸气等发生反应生成氧化物膜的现象称为氧化。高温（一般570度以上）工件氧化后尺寸精度和表面光亮度恶化，具有氧化膜的淬透性差的钢件易出现淬火软点。 为了防止氧化和减少脱碳的措施有：工件表面涂料，用不锈钢箔包装密封加热、采用盐浴炉加热、采用保护气氛加热（如净化后的惰性气体、控制炉内碳势）、火焰燃烧炉（使炉气呈还原性） 四、氢脆现象 高强度钢在富氢气氛中加热时出现塑性和韧性降低的现象称为氢脆。出现氢脆的工件通过除氢处理（如回火、时效等）也能消除氢脆，采用真空、低氢气氛或惰性气氛加热可避免氢脆。
第4章热处理工艺 热处理工艺种类很多，大体上可分为普通热处理（或叫整体热处理），表面热处理，化学热处理，特殊热处理等。 4.1钢的普通热处理 4.1.1退火 将金属或合金加热到适当温度，保温一定时间，然后缓慢冷却（一般为随炉冷却），的热处理工艺叫做退火。 退火的实质是将钢加热到奥氏体化后进行珠光体转变，退火后的组织是接近平衡后的组织。 退火的目的： z降低钢的硬度，提高塑性，便于机加工和冷变形加工； z均匀钢的化学成分及组织，细化晶粒，改善钢的性能或为淬火作组织准备； z消除内应力和加工硬化，以防变形和开裂。 退火和正火主要用于预备热处理，对于受力不大、性能要求不高的零件，退火和正火也可作为最终热处理。 一、退火方法的分类 常用的退火方法，按加热温度分为： 临界温度（Ac1或Ac3）以上的相变重结晶退火：完全退火、扩散退火、不完全退火、球化退火 临界温度（Ac1或Ac3）以下的退火：再结晶退火、去应力退火 碳钢各种退火和正火工艺规范示意图： 1、完全退火 工艺：将钢加热到Ac3以上20~30 ℃℃，保温一段时间后缓慢冷却（随炉）以获得接近平衡组织的热处理工艺（完全A化）。 完全退火主要用于亚共析钢（w c=0.3~0.6%），一般是中碳钢及低、中碳合金钢铸件、锻件及热轧型材，有时也用于它们的焊接件。低碳钢完全退火后硬度偏 低，不利于切削加工；过共析钢加热至Ac cm以上A状态缓慢冷却退火时，Fe3C Ⅱ
会以网状沿A晶界析出，使钢的强度、硬度、塑性和韧性显著降低，给最终热处理留下隐患。 目的：细化晶粒、均匀组织、消除内应力、降低硬度和改善钢的切削加工性。 亚共析钢完全退火后的组织为F+P。 实际生产中，为提高生产率，退火冷却至500℃左右即出炉空冷。 2、等温退火 完全退火需要的时间长，尤其是过冷A比较稳定的合金钢。如将A化后的钢较快地冷至稍低于Ar1温度等温，是A转变为P，再空冷至室温，可大大缩短退火时间，这种退火方法叫等温退火。 工艺：将钢加热到高于Ac3(或Ac1)的温度，保温适当时间后，较快冷却到珠光体区的某一温度，并等温保持，使A?P然后空冷至室温的热处理工艺。 目的：与完全退火相同，转变较易控制。 适用于A较稳定的钢：高碳钢（w(c)>0.6％）、合金工具钢、高合金钢(合金元素的总量>10％)。等温退火还有利于获得均匀的组织和性能。但不适用于大截面钢件和大批量炉料，因为等温退火不易使工件内部或批量工件都达到等温温度。 3、不完全退火 工艺：将钢加热到Ac1~Ac3(亚共析钢)或Ac1~Ac cm(过共析钢)经保温后缓慢冷却以获得近于平衡组织的热处理工艺。 主要用于过共析钢获得球状珠光体组织，以消除内应力，降低硬度，改善切削加工性。球化退火是不完全退火的一种 4、球化退火 使钢中碳化物球状化，获得粒状珠光体的一种热处理工艺。 ℃℃温度，保温时间不宜太长，一般以2~4h 工艺：加热至Ac1以上20~30 为宜，冷却方式通常采用炉冷，或在Ar1以下20℃左右进行较长时间等温。 主要用于共析钢和过共析钢，如碳素工具钢、合金工具钢、轴承钢等。过共析钢经轧制、锻造后空冷的组织是片层状的珠光体与网状渗碳体，这种组织硬而脆，不仅难以切削加工，在以后的淬火过程中也容易变形和开裂。球化退火得到球状珠光体，在球状珠光体中，渗碳体呈球状的细小颗粒，弥散分布在铁素体基体上。球状珠光体与片状珠光体相比，不但硬度低，便于切削加工，而且在淬火加热时，奥氏体晶粒不易粗大，冷却时变形和开裂倾向小。如果过共析钢有网状渗碳体存在时，必须在球化退火前采用正火工艺消除，才能保证球化退火正常进行。 目的：降低硬度、均匀组织、改善切削加工性为淬火作组织准备。 球化退火工艺方法很多，主要有： a)一次球化退火工艺：将钢加热到Ac1以上20~30 ℃℃，保温适当时间，然后随炉缓慢冷却。要求退火前原始组织为细片状珠光体，不允许有渗碳体网存在。
1．目的： 使设备有效性的能力维持在最佳状态，从而达到设备寿命周期最大经济化。2．范围： 包括公司所有直接或间接用于热处理的设备。 3．职责： 3.1车间生产人员负责设备的日常点检、运行维护保养。 3.2机电人员负责设备的维护保养的指导、定期检查、大/中修等工作。 3.3热处理技术员负责设备的定期检查.和校验。 3.4实验员负责产品硬度的校验，对实验数据进行记录，并出具产品实验报告。 4.流程：无 5.作业内容： 5.1设备操作 a．开机前，必须熟悉热处理炉传动系统和结构，各开关的功用。 b．升温前首先由机电工对电器.热电偶进行检查，确认正常后，操作工对照《设备日常点检卡》中规定的项目（包括各项报警项目）进行点检，正常后进行操作。c．先开淬火槽循环和水冷却，然后按照升温工艺进行升温。 d．淬火炉温度升到300℃时开启网带传动。 e．当淬火炉升温到600℃，开启回火炉进行升温；当回火炉温度升到设定温度后才开启网带传动（先开网带传送，然后拧涨紧螺杆）。 f. 温度设定：通过温度仪表的上下按键对温度设定值进行调节。 g. 网带速度设定：通过变频器的旋转钮左右旋转对网速进行调节。 5.2 设备运行 a．设备运行过程中操作工应每30分钟巡视一次设备，若发现异常应当即通知机电工进行排异。 b. 设备运行过程中遇设备故障或其它紧急情况，请按照《热处理通用规定》执行。 c. 淬火槽温度接近70℃时开启油冷却对油进行降温，油温接近50℃时关闭油冷却。 5.3 设备停止 a．炉内产品走完后关闭加热电源，（淬火加热炉的网带传动.淬火槽循环.回火炉风扇.水冷却必须开，其它可关。回火炉开始降温后必须停网带，并把涨紧螺杆松开，防止网带拉长变形）。 b. 停炉后必须继续通入甲醇，等淬火炉炉温低于700℃后方可关闭甲醇。 c. 淬火加热炉温低于300℃后才能停网带传动，低于200℃后关闭淬火槽循环泵。回火炉温度低于200℃后可停风扇。 d. 炉温冷却后关闭冷却水。 5.4 日常维护保养
箱式电阻炉热处理安全操作规程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
箱式电阻炉热处理安全操作规程示范文 本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1.遵守一般热处理工安全操作规程,检查测温仪表、热 电偶、电气设备接地线是否完好。 2.检查炉膛内是否有其它工件,炉底板,电阻丝是否完 好。 3.工件进出炉时应断电操作,并注意工件或工具不得与 电阻丝碰撞和接触。 4.箱式电阻炉使用温度不得超过额定值。
5.电炉通电前应先合闸,再开控制柜电钮,停炉时,应先关控制柜电钮再拉闸。 6.每月定期清理设备各部位(包括炉底板下部)的氧化物和脏物,发现问题应及时修理。 7.热处理干燥箱、保温炉、电溶炉不得超过额定温度,其余均按本规程执行。 8.工作完毕整理工作场地,并填写交接班记录。(铁粉联动线操作工安全操作规程。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion

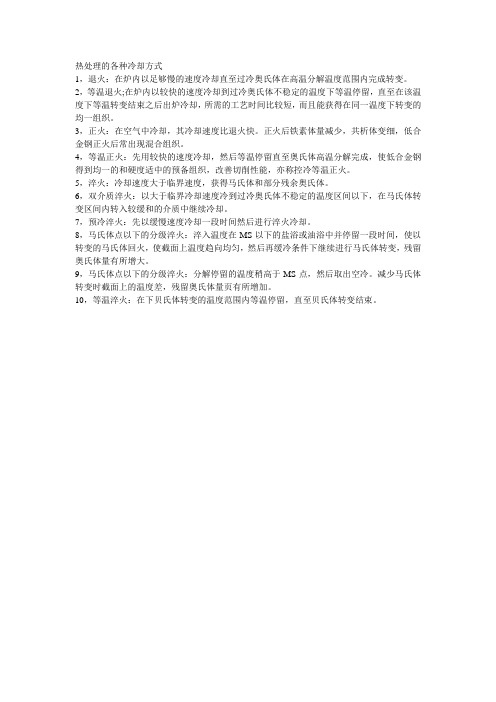

(一)淬火--将钢加热到Ac 3或Ac 1 以上，保温一段时间，使之奥氏体化后，以 大于临界冷速的速度冷却的一种热处理工艺。 淬火目的：提高强度、硬度和耐磨性。结构钢通过淬火和高温回火后，可以获得较好的强度和塑韧性的配合；弹簧钢通过淬火和中温回火后，可以获得很高的弹性极限；工具钢、轴承钢通过淬火和低温回火后，可以获得高硬度和高耐磨性；对某些特殊合金淬火还会显著提高某些物理性能(如高的铁磁性、热弹性即形状记忆特性等)。 表面淬火--表面淬火是将钢件的表面层淬透到一定的深度，而心部分仍保持未淬火状态的一种局部淬火的方法。分类——感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火、电解液加热表面淬火、激光加热表面淬火、电子束加热表面淬火、离子束加热表面淬火、盐浴加热表面淬火、红外线聚焦加热表面淬火、高频脉冲电流感应加热表面淬火和太阳能加热表面淬火。 单液淬火——将奥氏体化后的钢件投入一种淬火介质中，使之连续冷却至室温(图9-1a线)。淬火介质可以是水、油、空气(静止空气或风)或喷雾等。 双液淬火——双液淬火方法是将奥氏体化后的钢件先投人水中快冷至接近M S 点，然后立即转移至油中较慢冷却(图9-1b线)。 分级淬火——将奥氏体化后的钢件先投入温度约为M S 点的熔盐或熔碱中等温保持一定时间，待钢件内外温度一致后再移置于空气或油中冷却，这就是分级淬火等温淬火--奥氏体化后淬入温度稍高于Ms点的冷却介质中等温保持使钢发生下贝氏体相变的淬火硬化热处理工艺。 等温淬火与分级淬火的区别是：分级淬火的最后组织中没有贝氏体而等温淬火组织中有贝氏体。。。根据等温温度不同，等温淬火得到的组织是下贝氏体、下贝氏体+马氏体以及残余奥氏体等混合组织。 (二)回火--将淬火后的钢/铁，在AC1以下加热、保温后冷却下来的金属热处理 工艺。回火的目的：为了稳定组织，减小或消除淬火应力，提高钢的塑性和韧性，获得强度、硬度和塑性、韧性的适当配合，以满足不同工件的性能要求。 第一类回火脆性：①淬火钢在250~400℃回火后出现韧性降低的现象称为第一类回火脆性，又称为低温回火脆性。几乎所有工业用钢都在一定程度上具有这类回火脆件，而且脆性的出现与回火时冷却速度的快慢无关。 第二类回火脆性：①指合金钢(含有Cr、Ni、Mn、Si等元素的合金钢)淬火并在450~650℃回火后产生低韧性的现象，也称为高温回火脆性。。。。。回火后缓冷促进回火脆性，而快冷抑制回火脆性。 (三)正火--是将工件加热至Ac3或Acm以上40~60℃，保温一段时间后，从 炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。 目的：——如果终锻温度比较高和锻造后冷却速度比较慢，会出现网状碳化物的缺陷。这种网状碳化物在球化退火时不易被消除，需要在球化退火前用正火工艺进行消除。 (四)退火——将钢加热到临界温度Ac1以上或以下温度，保温一定时间，然后缓慢冷却(如 炉冷、坑冷、灰冷等)获得接近平衡组织的热处理工艺称为退火 退火作用——退火过程使组织由非平衡向平衡过度，它可以均匀钢的化学成分及组织，消除铸造偏析，细化晶粒；消除内应力，稳定工件尺寸，减小变形，防止开裂；降低硬度，提高切削加工性能，一般硬度的最佳切削范围为170~230HB；提高塑性，便于冷变形加工；消除淬火后的过热组织以便再进行重新淬火；脱氢，防止白点等。6.5.3 退火工艺的分类
热处理工艺的特点 金属热处理是机械制造中的重要工艺之一，与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。 为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能，以获得不同的使用性能。 热处理的发展史 在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。早在公元前770至前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。白口铸铁的柔化处理就是制造农具的重要工艺。 公元前六世纪，钢铁兵器逐渐被采用，为了提高钢的硬度，淬火工艺遂得到迅速发展。中国河北省易县燕下都出土的两把剑和一把戟，其显微组织中都有马氏体存在，说明是经过淬火的。 随着淬火技术的发展，人们逐渐发现淬冷剂对淬火质量的影响。三国蜀人蒲元曾在今陕西斜谷为诸葛亮打制3000把刀，相传是派人到成都取水淬火的。这说明中国在古代就注意到不同水质的冷却能力了，同时也注意了油和尿的冷却能力。中国出土的西汉(公元前206～公元24)中山靖王墓中的宝剑，心部含碳量为0.15～0.4%，而表面含碳量却达0.6%以上，说明已应用了渗碳工艺。但当时作为个人“手艺”的秘密，不肯外传，因而发展很慢。 1863年，英国金相学家和地质学家展示了钢铁在显微镜下的六种不同的金相组织，证明了钢在加热和冷却时，内部会发生组织改变，钢中高温时的相在急冷时转变为一种较硬的相。法国人奥斯蒙德确立的铁的同素异构理论，以及英国人奥斯汀最早制定的铁碳相图，为现代热处理工艺初步奠定了理论基础。与此同时，人们还研究了在金属热处理的加热过程中对金属的保护方法，以避免加热过程中金属的氧化和脱碳等。 1850～1880年，对于应用各种气体（诸如氢气、煤气、一氧化碳等）进行保护加热曾有一系列专利。1889～1890年英国人莱克获得多种金属光亮热处理的专利。 二十世纪以来，金属物理的发展和其他新技术的移植应用，使金属热处理工艺得到更大发展。一个显著的进展是1901～1925年，在工业生产中应用转筒炉进行气体渗碳；30年代出现露点电位差计,使炉内气氛的碳势达到可控，以后又研究出用二氧化碳红外仪、氧探头等进一步控制炉内气氛碳势的方法；60年代，热处理技术运用了等离子场的作用，发展了离子渗氮、渗碳工艺；激光、电子束技术的应用，又使金属获得了新的表面热处理和化学热处理方法。
美国热处理技术发展路线图概述 发布时间:2007-7-4 8:06:00 背景 美国能源部工业技术局（DOE-OIT）于上世纪90年代树立了一个被称作“未来生产技术”的设想，为此提出一系列必须实现的技术项目。其目的是帮助美国大量使用能源和形成大量工业废料的行业利用这些技术取得不断进步和保持国际竞争能力。热处理虽然不算是“未来生产技术”计划中的原本行业，但此领域内的企业被公认是主要能源用户，对制造业发生实质性的影响。美国能源部和热处理学会（HTS）最近签订了一个参加未来工业计划的“合作伙伴”（Allied Partner）协议，其目的是通过“最优秀的实践（best practices）”达到提高能源利用率和劳动生产率的效果。这些实践的领域是控制和传感技术、压缩空气、加热公益、工业技术信息的共享以及各种研发活动。 发展路线图制订过程 美国金属学会热处理学会成立于1994年，下设紧急需求（Immediate Needs）、研究开发、工艺和程控（Technology and Programming）、教育四个委员会。其宗旨是首先是在这些方面满足会员要求，其次研发委员会的任务是确认热处理行业的未来技术需求，确立计划、资金、实现满足需求研发项目以及这些项目的成果向工业生产推广的机制。1995和1996年紧急需求委员会在全行业的企划中进行了全面调查，列出一系列热处理生产中紧急需求项目。1996年2月美国国家能源部、热处理学会、金属热处理协会（Metal Treating Institute）召集了20名热处理全能（captive）和专业（commercial）加工企业、制造业和销售企业领导讨论并提出了美国热处理2020年设想和远期目标。有17名专家组成的热处理学会研发委员会于1997年2月提出了热处理技术发展路线图（Heat Treating Technology Roadmap）初稿和三个领域，即设备和硬件材料、工艺和被处理材料、能源和环境方面的70个研发项目以及1999年的研发计划。2002年7月热处理学会研发委员会在依利诺依斯工业大学（Illinois Institute of Technology）对路线图进行讨论修改和
热处理电阻炉安全操作规程 1、箱式电阻炉 1、1作业前检查： 1、1、1测温仪表、热电偶、电气设备接地线等是否完好； 1、1、2炉膛内是否有遗留工件，炉底板电阻是否完好。 1、2工件进出炉时应断电操作，不允许工件或工具与电阻丝相碰撞或接触。 1、3箱式电阻护使用温度不允许超过额定值。 1、4电炉通电前应首先合闸，再开控制柜电钮。停炉时应先关控制柜电钮，再拉闸。 1、5每日清理设备各部位（包括炉底板下部）的氧化物和杂物。 1、6工作完毕应整理工作场地，并向下一班次操作负责人交待设备情况。 2、井式电阻炉 2、1管理者应指定炉前操作负责人。 2、2使用前检查设备及炉盖提升装置、工件吊具是否缺损，设备接地、风扇是否良好。 2、3装、出炉工件时应切断电源，不允许带电操作。吊装工件时应注意不应碰撞或接触电阻丝，工件重量不允许超过吊具规定负荷。 2、4开炉过程中，温度不允许超过额定值。 2、5吊装工件时，炉子平台上、下不允许站人。 3、气体渗碳炉 3、1 指定炉前操作负责人。 3、2工作前准备： 3、2、1检查设备的接地情况，并将测量仪表按工艺规范调整正确； 3、2、2 检查炉盖的升降机构是否正常； 3、2、3风扇转动平稳、无噪音，风扇的冷却水管应完好无堵塞，工作中的冷却出水温度不允许大于60℃；
3、2、4输油管道应完好畅通无渗漏，排气管、滴油器应畅通； 3、2、5炉罐内应无碳黑之类杂物，炉子应密封良好； 3、2、6检查吊车的吊放工具是否良好，工件起吊后吊钩下不允许站人。 3、3先给风扇轴迷宫装置通冷却水，然后给设备通电。 3、4温度在3600℃以上时不允许关掉风扇。 3、5温度在750℃以下时不允许向炉内滴注煤油，以防爆炸。 3、6 RJJ 系列气体渗碳炉最高工作温度不允许超过950℃。各设备装置量及最大工件尺寸应符合设备的技术要求。 3、7工件进出炉时设备应断电；吊车的升降速度应缓慢，起吊工件时应将吊钩对中。 3、8在渗碳过程中应点燃从炉内排出的废气。 3、9渗碳工作完毕应立即用辅助炉盖将渗碳炉罐盖好。 3、10液体渗碳剂、甲醇等均属易燃易爆物品，应严格保管，注意防火防爆。 3、11定期检查设备，清洁环境卫生。 4、气体氮化炉 4、1指定炉前操作负责人。 4、2氨瓶应放置在阴凉通风的地方，距离工作场地5m 以上，不允许靠近热、电源，或受日光曝晒，以防气体受热膨胀爆炸。 4、3氨瓶应在指定地点立放，不准用吊车运送，不准摔碰、涂油脂和卧放。 4、4冬季存放氨瓶，环境气温应保持在20℃左右。如液氨冻结，只能用水冲淋化冻，不允许用火或电炉烘烤。 4、5液氨用完后，应在瓶上标注“已用完”，并集中堆放。 4、6氮化炉装好料后，应仔细检查氨气管道、炉盖是否有泄漏，以免污染环境，氨气中毒；严防氨分解出来的氢气遇火自燃，引至氮化包内引起爆炸。
分类：展伸材料分非热处理合金及热处理合金 1.1 非热处理合金：纯铝—1000系，铝锰系合金—3000系，铝矽系合金—4000系，铝镁系合金—5000系。 1.2 热处理合金：铝铜镁系合金—2000系，铝镁矽系合金—6000系，铝锌镁系合金—7000系。 二、合金编号：我国目前通用的是美国铝业协会〈Aluminum Association〉的编号。兹举 例说明如下：1070-H14(纯铝) 2017-T4(热处理合金) 3004-H32(非热处理合金) 2.1第一位数：表示主要添加合金元素。 1：纯铝 2：主要添加合金元素为铜 3：主要添加合金元素为锰或锰与镁 4：主要添加合金元素为矽 5：主要添加合金元素为镁 6：主要添加合金元素为矽与镁 7：主要添加合金元素为锌与镁 8：不属於上列合金系的新合金 2.2第二位数：表示原合金中主要添加合金元素含量或杂质成分含量经修改的合金。 0：表原合金 1：表原合金经第一次修改 2：表原合金经第二次修改 2.3第三及四位数： 纯铝：表示原合金 合金：表示个别合金的代号 ＂-″：后面的Hn或Tn表示加工硬化的状态或热处理状态的鍊度符号 -Hn ：表示非热处理合金的鍊度符号 -Tn ：表示热处理合金的鍊度符号 2 铝及铝合金的热处理 一、鍊度符号：若添加合金元素尚不足於完全符合要求，尚须藉冷加工、淬水、时效 处理及软烧等处理，以获取所需要的强度及性能。这些处理的过程称 之为调质，调质的结果便是鍊度。 鍊度符号定义 F 制造状态的鍊度 无特定鍊度下制造的成品，如挤压、热轧、锻造品等。 H112 未刻意控制加工硬化程度的制造状态成品，但须保证机械性质。 O 软烧鍊度 完全再结晶而且最软状态。如系热处理合金，则须从软烧温度缓慢冷却，完全防止淬水效果。 H 加工硬化的鍊度 H1n：施以冷加工而加工硬化者 H2n：经加工硬化后再施以适度的软烧处理 H3n：经加工硬化后再施以安定化处理 n以1~9的数字表示加工硬化的程度 n=2 表示1/4硬质
电阻炉的发展概况 1电阻炉简介 (1) 2电阻炉控制方法现状及发展趋势 (2) 1电阻炉简介 无论电阻炉（resistance furnace）是利用电流使炉内电热元件或加热介质发热，从而对工件或物料加热的工业炉。电阻炉在机械工业中用于金属锻压前加热、金属热处理加热、钎焊、粉末冶金烧结、玻璃陶瓷焙烧和退火、低熔点金属熔化、砂型和油漆膜层的干燥等。 自从发现电流的热效应(即楞茨-焦耳定律)以后，电热法首先用于家用电器，后来又用于实验室小电炉。随着镍铬合金的发明，到20世纪20年代，电阻炉已在工业上得到广泛应用。工业上用的电阻炉一般由电热元件、砌体、金属壳体、炉门、炉用机械和电气控制系统等组成。加热功率从不足一千瓦到数千千瓦。工作温度在650℃以下的为低温炉；650～1000℃为中温炉;1000℃以上为高温炉。在高温和中温炉内主要以辐射方式加热。在低温炉内则以对流传热方式加热，电热元件装在风道内，通过风机强迫炉内气体循环流动，以加强对流传热。电阻炉有室式、井式、台车式、推杆式、步进式、马弗式和隧道式等类型。可控气氛炉、真空炉、流动粒子炉等也都是电阻炉。 电热元件具有很高的耐热性和高温强度，很低的电阻温度系数和良好的化学稳定性。常用的材料有金属和非金属两大类。金属电热元件材料有镍铬合金、铬铝合金、钨、钼、钽等，一般制成螺旋线、波形线、波形带和波形板。非金属电热元件材料有碳化硅、二硅化钼、石墨和碳等，一般制成棒、管、板、带等形状。 电阻炉与火焰炉相比，具有结构简单、炉温均匀、便于控制、加热质量好、无烟尘、无噪声等优点，但使用费较高。工业电阻炉分为工业电阻炉分二类，周期式作业炉和连续式作业炉。周期式作业炉分为箱式炉、密封箱式炉，井式炉，钟罩炉，台车炉，倾倒式滚筒炉。连续式作业炉分为窑车式炉，推杆式炉，辊底炉，振底炉，转底炉，步进式炉，牵引式炉，连续式滚筒炉，传送带式炉等。其中传送带式炉可分为：有网带式炉、冲压链板式炉。 电阻炉的加热机理：电阻炉以电为热源，通过电热元件将电能转化为热能，在炉内对金属进行加热。电阻炉和火焰比，热效率高，可达50－80%，热工制度容易控制，劳动条件好，炉体寿命长，适用于要求较严的工件的加热，但耗电费用高。
热处理 开放分类：工艺、机械、冶金、金属材料、材料加工 热处理是将材料放在一定的介质内加热、保温、冷却，通过改变材料表面或内部的组织结构,来控制其性能的一种综合工艺过程。 热处理名词： 金属：具有不透明、金属光泽良好的导热和导电性并且其导电能力随温度的增高而减小，富有延性和展性等特性的物质。金属内部原子具有规律性排列的固体（即晶体）。 合金：由两种或两种以上金属或金属与非金属组成，具有金属特性的物质。 相：合金中成份、结构、性能相同的组成部分。 固溶体：是一个（或几个）组元的原子（化合物）溶入另一个组元的晶格中，而仍保持另一组元的晶格类型的固态金属晶体，固溶体分间隙固溶体和置换固溶体两种。 固溶强化：由于溶质原子进入溶剂晶格的间隙或结点，使晶格发生畸变，使固溶体硬度和强度升高，这种现象叫固溶强化现象。 化合物：合金组元间发生化合作用，生成一种具有金属性能的新的晶体固态结构。 机械混合物：由两种晶体结构而组成的合金组成物，虽然是两面种晶体，却是一种组成成分，具有独立的机械性能。 铁素体：碳在a-Fe（体心立方结构的铁）中的间隙固溶体。 奥氏体：碳在g-Fe（面心立方结构的铁）中的间隙固溶体。 渗碳体：碳和铁形成的稳定化合物（Fe3c）。 珠光体：铁素体和渗碳体组成的机械混合物（F+Fe3c 含碳0.8%） 莱氏体：渗碳体和奥氏体组成的机械混合物（含碳4.3%） 金属热处理是机械制造中的重要工艺之一，与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。 为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。另外，铝、铜、镁、钛等及其合金也都可以通过热处理
轴承钢热处理工艺EE轴承钢gcr15介绍 轴承钢GCr15，经调质和表面高频淬火后，表面硬度可达50~58HRC，并具有较高的耐疲劳性能和较好的耐磨性能。。GCr15（滚铬15，轴承钢），在临沂市场比45号钢还便宜，硬度、耐磨性、热处理工艺性都好。 有些特殊用钢，则用专门的表示方法，如滚动轴承钢，其牌号以G表示，不标含碳量，铬的平均含量用千分之几表示。如GCr15，表示含铬量为1.5%的滚动轴承钢。 GCr15钢是一种合金含量较少、具有良好性能、应用最广泛的高碳铬轴承钢。经过淬火加回火后具有高而均匀的硬度、良好的耐磨性、高的接触疲劳性能。该钢冷加工塑性中等，切削性能一般，焊接性能差，对形成白点敏感性能大，有回火脆性。 化学成分/元素含量（%）C：0.95-1.05 Mn：0.20-0.40 Si：0.15-0.35 S：<；=0.020 P:<；=0.027 Cr:1.30-1.65 其热处理制度为：钢棒退火，钢丝退火或830-840度油淬。热处理工艺参数： 1.普通退火：790-810度加热，炉冷至650度后，空冷—HB170-207 2.等温退火：790-810度加热，710-720度等温，空冷—HB207-229 3.正火：900-920度加热，空冷—HB270-390 4.高温回火：650-700度加热，空冷—HB229-285 5.淬火：860度加热，油淬—HRC62-66 6.低温回火：150-170度回火，空冷—HRC61-66 7.碳氮共渗：820-830度共渗1.5-3小时，油淬，-60度至-70度深冷处理+150度至+160回火，空冷—HRC&asymp；67 GCr15是滚动轴承轴. W(Cr) = 1.5%； 与不锈钢的区别: a.含碳量: 滚动轴承轴0.95%-1.15%；不锈钢0.1%-0.2%； b.含铬量: 滚动轴承轴0.4%-1.65%；不锈钢12.7%以上<；优点所在>；； —提示:含碳量和含铬量是防锈的关键—- 可以对比发现,滚动轴承轴的防锈能力远不及不锈钢. 轴承钢GCR15是否导磁：有磁性。 1CR17都有磁性。
1 齿轮热处理概述众所周知，齿轮是机械设备中关键的零部件，它广泛的 用于汽车、飞机、坦克、齿轮传动是近代机它具有传动准确、结构紧凑使用寿命长等优点。轮船等工业领域。是机械产品重要器中最常见的一种机械振动是传递机械动力和运动的一种重要形式、基础零件。它与带、链、摩擦、液压等机械相比具有功率范围大，传动效率高、圆周速度高、传动比准确、使用寿命长、尺寸结构小等一系列优点。因此它已成为许多机由于齿轮在工业械产品不可缺少的传 动部件，也是机器中所占比例最大的传动形式。得益于近年来汽车、风电、. 发 展中的突出地位，使齿轮被公认为工业化的一种象征据大规格齿轮加工机床的需求增长十分耀眼。核电行业的拉动，汽车齿轮加工机床、近年来涉及齿轮加工机床制造的企业也日益增随着齿轮加工机床需求的增加，了解，多。无论是传统的汽车、船舶、航空航天、军工等行业，还是近年来新兴的高铁、铁对齿轮加工机床制都对机床工具行业的快速发展提出了紧迫需求，路、电子等行业，万吨。但 我国齿轮的质量年将达到200 2012 造商提出了新的要求。据权威部门预测主要 表现在齿轮的平均使用寿与其他发达国家的同类产品相较还是具有一定的差距，本设计是在课堂学习热处理知识后的探索和单位产品能耗、生产率这几方面上。命、并按重点是制定合理的热处理规程，尝试，其内容讨论如何设计齿轮的热处理工艺，此设计齿轮的热处理方法。齿轮是机械工业中应用最广泛的重要零件之一。其主要作用是传递动力，改变运 动速度和方向。是主要零件。其服役条件如下：齿轮工作时，通过齿面的接触来传递动力。两齿轮在相对运动过程中，既有滚动，(1)在齿根部位受因此，齿轮 表面受到很大的接触疲劳应力和摩擦力的作用。又有滑动。到很大的弯曲应力作用；word 编辑版． ⑵高速齿轮在运转过程中的过载产生振动，承受一定的冲击力或过载；⑶在一些特殊环境下，受介质环境的影响而承受其它特殊的力的作用。因此，齿轮的表面有高的硬度和耐磨性，高接触疲劳强度，有较高的齿根抗弯强度，高的心部 抗冲击能力。齿轮常用材料有。20Cr ，20CrMnTi, 18Cr2Ni4WA①20Cr降温直接淬火对渗碳时有晶粒长大倾向，有较高的强度及淬透性，但韧性较差。可切削性良好，冲击韧性影响较大，因而渗碳后进行二次淬火提高零件心部韧性；20Cr 为珠光体，焊接性较好，焊后一般不需热处理。但退火后较差；②20CrMnTi 20CrMnTi是性能良好的渗碳钢，淬透性较高，经渗碳淬火后具有高的强度和 韧性，特别是具有较高的低温冲击韧性，切削加工性良好，加工变形小，抗疲劳性能好。 ③18Cr2Ni4WA
热处理工艺之四把火 热处理是机械零件和工模具制造过程中的重要工序之一。大体来说，它可以保证和提高工件的各种性能，如耐磨、耐腐蚀等。还可以改善毛坯的组织和应力状态，以利于进行各种冷、热加工。 一、热处理工艺的分类 热处理是将金属材料放在一定的介质内加热、保温、冷却，通过改变材料表面或内部的晶相组织结构，来改变其性能的一种金属热加工工艺。 热处理工艺大体分为整体热处理、表面热处理和化学热处理三大类。根据加热介质、加热温度和冷却方法的不同，每一大类又可区分为若干不同的热处理工艺。 整体热处理分为正火，退火，淬火，回火，调质，稳定化处理，固溶处理，水韧处理，失效处理。其中正火、退火、淬火、回火称为热处理中的“四把火”。表面热处理的主要方法有火焰淬火和感应加热热处理。化学热处理主要分为渗碳，渗氮，碳氮共渗等。 以下主要介绍整体热处理“四把火”及常见的调质热处理工艺的目的及应用范围。 二、整体热处理中“四把火“及调质热处理工艺的目的及应用范围 （1）正火 1）正火定义：正火又称为常化，是将工件加热至Ac3(Ac是指加热时自由铁素体全部转变为奥氏体的终了温度，一般是从727℃到912℃之间)或Acm(Acm 是实际加热中过共析钢完全奥氏体化的临界温度线 )以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。 2）正火的目的：①去除材料的内应力；②增加材料的硬度。 3）正火的主要应用范围有：①用于低碳钢；②用于中碳钢；③用于工具钢、轴承钢、渗碳钢等；④用于铸钢件；⑤用于大型锻件；⑥用于球墨铸铁。 （2）退火 1）退火定义：指的是将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却(通常是缓慢冷却，有时是控制冷却)。 2）退火的目的：①降低硬度，改善切削加工性；②消除残余应力，稳定尺寸，减少变形与裂纹倾向；③细化晶粒，调整组织，消除组织缺陷；④均匀材料组织和成分，改善材料性能或为以后热处理做组织准备。 3）退火的主要应用范围：①完全退火主要用于亚共析钢的铸件、锻轧件、焊件，以消除组织缺陷，使组织变细和变均匀，以提高钢件的塑性和韧性；②不完全退火主要用于中碳和高碳钢及低合金结构钢的锻轧件，使晶粒变细，同时也降低硬度，消除内应力，改善被切削性；③球化退火只应用于钢的中退火方法，其中中碳钢和高碳钢硬度低、被切削性好、冷形变能力大；④去应力退火主要适用于毛坯件及经过切削加工的零件，目的是为了消除毛坯和零件中的残余应力，稳定工件尺寸及形状，减少零件在切削加工和使用过程中的形变和裂纹倾向。（3）淬火
第九章热处理工艺 (一)填空题 1. 淬火钢低温回火后的组织主要是回火马氏体；中温回火后的组织是回火托氏体；高温回火后的组织是回火索氏体，用于要求足够高的强度及高的承受冲击和交变负荷的零件。 5.淬火钢低温回火后的组织是M回（+碳化物+Ar），其目的是使钢具有高的强度和硬度；中温回火后的组织是T ，一般用于高σe 的结构件；高温回 回 ，用于要求足够高的强度、硬度及高的塑性、韧性的零件。火后的组织是S 回 5 根据铁碳相图，碳钢进行完全退火的正常加热温度范围是Ac3+（30~50℃）它仅用于亚共析钢。 6 钢球化退火的主要目的是使热轧、锻造空冷后组织中的网状二次渗碳体和珠光体中片层状的渗碳体球化，降低硬度，改善切削性能，并为后续的淬火做好组织准备。，它主要适于过共析钢钢。 7 钢的正常淬火加热温度范围，对亚共析钢为AC3 +30~50℃；对共析和过共析钢则为AC1 +30~50℃。 8 把两个45钢的退火态小试样分别加热到Acl～Ac3之间和Ac3以上温度快速水冷，所得 组织前者为F+M；后者为M。 9 把加热到Accm以上温度后缓冷下来的T10钢小试样重新加热到Acl以下温度，然后快速 水冷，所得到的组织为M加残余奥氏体。(P266,过共析钢淬火温度超过Accm,碳化物将全部溶入奥氏体中，淬火后残余奥氏体量增多，降低钢的硬度和耐磨性) 10 淬火钢进行回火的目的是；回火温度越高，钢的强度与硬度越低。 ●减少或消除内应力，放止变形和开裂； ●获得稳定组织； ●提高塑性、韧性，获得硬度、强度、塑性与韧性的适当配合。 12．碳钢高温回火的温度一般为500-650℃，回火组织为回火托氏体，高温回火主要适于各种重要结构零件如螺栓、齿轮及轴承。类零件。 13．淬火钢在(250～400)℃回火后产生的脆性通常称为低温回火脆性或第一类回火脆性或不可逆回火脆性。 14 作为淬火介质，食盐水溶液（NaCl）浓度为10% 15．淬火内应力主要包括热应力和组织应力两种。 16．淬火时，钢件中的内应力超过钢的屈服强度时，便会引起钢件的变形；超过钢的抗拉强度时，钢件便会发生裂纹。 17．热应力的大小主要与冷却速度造成零件截面上的温差有关，冷却速度大，截面温差大，产生的热应力愈大。 19．为便利切削加工，不同钢材宜采用不同的热处理方法。w(C)<0．5％的碳钢宜采用正火，w(C)超过共析成分的碳钢宜采用球化退火，w (C)＝在0．5％至共析成分之间的碳钢宜采用完全退火。 20．常见淬火缺陷有过热、过烧、氧化和脱碳等。 21．感应加热是利用电磁感应原理，使工件表面产生密度很高的感应电流而加热的—种加热方法。 25．目前生产中用得较多的可控气氛渗碳法有固体和气体两种。 （二)判断题 1．回火索氏体和过冷奥氏体分解时形成的索氏体，两者只是形成过程不同，但组织形态和性能则是相同的。（×） 2．硬度试验操作既简便，又迅速，不需要制备专门试样，也不会破坏零件，根据测得的度值还能估计近似的强度值，因而是热处理工人最常用的一种机械性能试验方法。（√）5．当把亚共析钢加热到Ac1和Ac3之间的温度时，将获得由铁素体与奥氏体构成的两组织，在平衡条件下，其中奥氏体的w(C)总是大于钢的w(C)。（√） 7．表面淬火既能改变钢表面的化学成分，也能改善其心部的组织与性能。（×）
箱式电阻炉操作规程 一、开炉前的准备 1、检查电器部分是否正常，炉壳接地是否良好，电热元件是否短路或有断路现象。 2、检查炉门提升机构是否灵活，润滑状况是否良好，安全保护装置是否良好。 3、检查热电偶及控制仪表是否正常。 4、检查辅助设备（如淬火槽、冷却系统等）及工艺装备是否正常。 5、整理好炉前工作场地，打开炉门检查炉内是否有工件，待一切正常，即可开炉。 二、炉子工作 1、调整仪表至工艺规定温度，打开仪表小开关，合闸送电。 2、新炉子或经大修后的炉子，应按设备说明书规定的烘炉工艺升温。 3、工件装炉后，操作者应经常检查仪表工作情况，一般20-30分钟，检查一次。 4、发生设备事故，应立即切断设备电源，并及时报告领导处理。 5、停炉时，先切断设备电源。 三、操作及维护保养注意事项： 1、炉温不得超过设备规定的最高工作温度。装炉量不得超过设备规定的最大装载量。
2、工件装炉时，不得接触到电热元件，两者应有大于50mm的间距。潮湿的或带有腐蚀性物质的工件不得装入炉内。 3、工件装出炉时，必须切断电源，工件应轻放，轻取，防止碰坏电热元件隔板或炉墙，尽量减少工件磕碰。 4、应按期校对现场运行中的热电偶和温度控制仪表。 5、箱式炉炉腔应保持清洁，定期打扫冷炉，尤其在炉底板下落入的氧化皮，铁屑等必须彻底清除，以免影响电热元件烧断。 6、当有人进入炉腔内修理或清扫时，必须先切断电源将炉门撑起固定，并设有警告标记，以保安全。 7、应定期分析淬火剂的成分或测试淬火油的冷却能力，淬火油槽要定期清除底部油渣、氧化皮、碳黑残余水等杂质。有条件每一季度过滤一次。油槽中绝对不能进入水。双液淬火油槽应单独设置。油槽温度不能超过着火点，以免引起火灾。
第一章金属材料及钢的热处理 一、常用金属材料 （一）目的和要求 1.了解金属材料的分类方法和名称。 2.熟悉常用金属材料的成分、牌号、性能和用途。 3.了解影响金属材料使用性能的基本因素。 （二）讲课 1.金属材料的分类（主要介绍用途分类），主要介绍钢铁材料的分类。 2.介绍Q235（A3）、45、ZG40Cr 、T10A 、20CrMnTi 、GCr15、W18Cr4V 的主要成分、钢种、性能和用途举例。 3.介绍热处理车间安全技术。 （三）实习报告 1.什么是钢？什么是铁？钢按用途怎样分类？ 答：钢：指含碳量低于2.11%以下，以铁为基体与碳的合金。 铁：当含碳量大于2.11%以上的合金称为铁。 用途分类：①结构钢，②工具钢，③特殊用途钢。 2.简述机械零件的形成生产过程。 答： 矿石→铁→钢（①碳钢②合金钢）→轧制成型→下料→锻造（毛坯）→热处理（退、正火） →机加工（成型）→热处理（淬、回火或化学处理）→零件 3.列表综合Q235、45、ZG40Cr 、T10A 、20CrMnTi 、GCr15。W18Cr4V 等钢材的类别、牌号成分、性能、用途。 答：
4.什么叫有色金属？举实例说明铝和铜在机器制造中的用途。

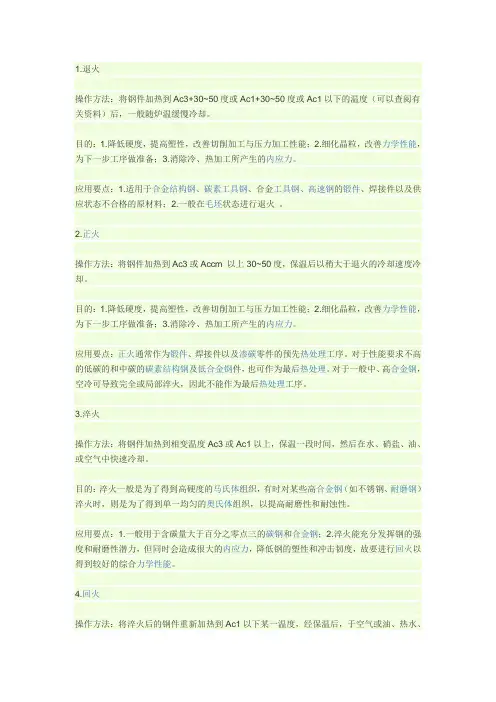

答：除黑色以外的金属都称为有色金属。 铝基合金：飞机大梁、螺旋浆等；铜基合金：推动器、冷凝管、钟表件等。 5.影响金属材料的使用性能有哪些？ 答：金属材料的使用性能：强度（抗折、抗拉、抗弯）、硬度、塑性，韧性。 二、热处理理论基础及工艺概述 （一）目的和要求 （二）实习操作 （三）实习报告 1.什么叫热处理？其作用是什么？ 答：热处理：将固态金属或合金工件放在一定介质中加热到适宜的温度，并在此温度中保温一定时间后，以不同速度在不同的介质中冷却，获得所需的组织结构与性能的一种工艺方法。 作用：改变金属材料表面或内部显微组织结构。 2.什么是退火、正火、淬火、回火方法？各有什么作用？ 答：退火：将钢加热至Ac3或Ac1温度以上保温，然后随炉冷却或埋入灰中缓慢冷却； 正火：将钢加热至高于Ac3或Acm温度保温，空冷； 退火、正火作用：①消除锻、铸件内部应力防止工件开裂变形，②细化内部组织；③调整硬 度利于切削加工；④为今后热处理作准备。 淬火：将钢加热至Ac3或Ac1以上温度保温，冷却（水或油中）。 淬火作用：提高工件的硬度和强度，改善某些物理性能，增加耐磨性。 回火：将淬火后的工件重新加热至低于相变点的某一温度，保温、冷却。 回火作用：消除内应力，稳定内部组织及综合力学性能。 3.画出退火、正火、淬火、回火的热处理工艺曲线。 答：
热处理工艺有哪些 内容来源网络，由深圳机械展收集整理！ 金属热处理是机械制造中的重要工艺之一，与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。其特点是改善工件的内在质量，而这一般不是肉眼所能看到的。为使金属工件具有所需要的力学性能、物理性能和化学性能，除合理选用材料和各种成形工艺外，热处理工艺往往是必不可少的。钢铁是机械工业中应用最广的材料，钢铁显微组织复杂，可以通过热处理予以控制，所以钢铁的热处理是金属热处理的主要内容。另外，铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能，以获得不同的使用性能。 在从石器时代进展到铜器时代和铁器时代的过程中，热处理的作用逐渐为人们所认识。早在公元前770至前222年，中国人在生产实践中就已发现，铜铁的性能会因温度和加压变形的影响而变化。白口铸铁的柔化处理就是制造农具的重要工艺。 1.退火操作方法：将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度（可以查阅有关资料）后，一般随炉温缓慢冷却。 2.正火操作方法：将钢件加热到Ac3或Accm以上30~50度，保温后以稍大于
退火的冷却速度冷却。 3.淬火操作方法：将钢件加热到相变温度Ac3或Ac1以上，保温一段时间，然后在水、硝盐、油、或空气中快速冷却。目的：淬火一般是为了得到高硬度的马氏体组织，有时对某些高合金钢（如不锈钢、耐磨钢）淬火时，则是为了得到单一均匀的奥氏体组织，以提高耐磨性和耐蚀性。 4.回火操作方法：将淬火后的钢件重新加热到Ac1以下某一温度，经保温后，于空气或油、热水、水中冷却。 5.调质操作方法：淬火后高温回火称调质，即将钢件加热到比淬火时高10~20度的温度，保温后进行淬火，然后在400~720度的温度下进行回火。 6.时效操作方法：将钢件加热到80~200度，保温5~20小时或更长时间，然后随炉取出在空气中冷却。目的：1.稳定钢件淬火后的组织，减小存放或使用期间的变形；2.减轻淬火以及磨削加工后的内应力，稳定形状和尺寸。 7.冷处理操作方法：将淬火后的钢件，在低温介质（如干冰、液氮）中冷却到－60～－80度或更低，温度均匀一致后取出均温到室温。 8．火焰加热表面淬火操作方法：用氧－乙炔混合气体燃烧的火焰，喷射到钢件表面上，快速加热，当达到淬火温度后立即喷水冷却。 9．感应加热表面淬火操作方法：将钢件放入感应器中，使钢件表层产生感应电流，在极短的时间内加热到淬火温度，然后喷水冷却。 10．渗碳操作方法：将钢件放入渗碳介质中，加热至900～950度并保温，使钢件便面获得一定浓度和深度的渗碳层。 11．氮化操作方法：利用在5．．～600度时氨气分解出来的活性氮原子，使钢件表面被氮饱和，形成氮化层。
