实验报告
图2-1 三相异步电动机参数测定接线图

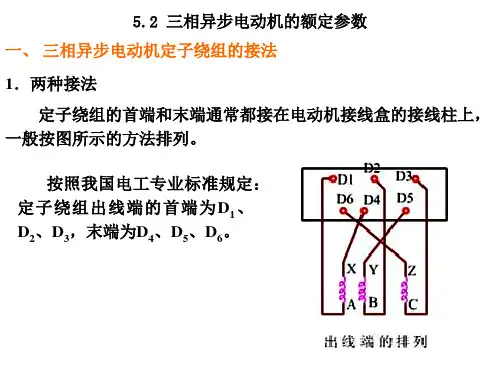

（2）利用调压电源改变供给异步电动机的电源，异步电动机连接成Y 形，即将U 、V 、W （A 、B 、C ）各接A 、B 、C 三相宫电线，X 、Y 、Z 接在一起。 （3）当施加电压从零逐渐增加，达到某值时，电机开始启动，然后逐渐增加电压到额定电压。测量其空载转速，观察其方向，再降低电压，使电机停下来。
（4）将三相交流供电线任意两相交换，再逐渐增加电压，观察电动机的转向，理解电源相序变化对电机转向的影响。 2． 参数测定

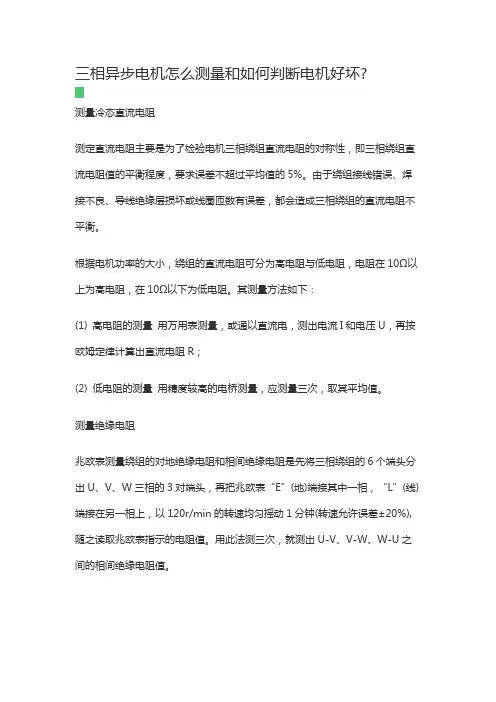

测量定子绕组的冷态直流电组，用数字万用表测量三个定子绕组1r 值，
娶妻平均数，即得冷态电阻。至于异步电动机的参数12
12,,,,,m m x x x r r r ''，可用空载和短路实验来测定。下面主要作这两个实验。
(1). 空载实验
a.按照图3-1接线。电机绕组为Y 接（U N =220V ）。负载与电机脱开，即不加负载。
b.把交流调压器的电压调至最小位置，接通电源，逐渐升高电压，是电动机旋转，并注意电机的旋转方向。若电机的旋转方向不符合要求，则需改变任意两根输入线即可。
c.保持电机在额定电压下，空载运行数分钟，使电机的机械损耗达到稳
1
x由下列短路实验求得。励磁电阻：
2
3
Fe
m
P
r
I
=，式中
Fe
P为额定电压下的铁损耗，由图3-2确定。
图2-2 电机的铁损与机械损耗
即作出2
()
P f U
=曲线，在2H U时对应的,Fe mec mec
P P P
。可取2
()
P f U
=的延长线与
纵轴的交点，线段OK的长度表示机械损耗
mec
P。
由短路实验计算出短路参数：
短路阻抗K
k
k
U
Z
I
=；短路电阻：
2
3
k
k
k
P
R
I
=；短路电抗：22
k k k
X Z R
=-，式中
,,
k k k
U I P分别是短路相电压、短路相电流、三相短路功率之和。
转子绕组的折合值为
21
k
r R R
'=-，定、转子漏电抗为
12
1
2k
x x X
'
=≈最后画出完整的三相异步电动机等效电路图，并填入相关参数。
四、回答问题
１．空载电流大约是额定电流的百分之几？异步电动机的空载电流为什么比三相变压器大得多？
（3.9/50）%=7.8%
如果异步电动机和三相变压器的容量、电压相同，则所建立的磁场也应一样。因异步电动机主磁路中除铁芯外还有气隙段，而变压器的主磁路为闭合的铁芯，所以异步电动机主磁路的磁阻比三相变压器磁阻大，空载电流也比同容量的变压器大。
２．短路实验若把Ｕｋ误加上ＵＮ值，会导致什么严重结果？
误加上ＵＮ值会导致电流过大，电流过大会让电动机过热而烧坏。
五、实验小结（包括问题和解决方法、心得体会、意见与建议等）
连线的过程很繁琐，实验也比较难。
深圳大学实验报告 课程名称：电路分析 实验项目名称：交流电路元件参数的测定学院： 专业： 指导教师： 报告人：学号：班级： 实验时间： 实验报告提交时间： 教务部制
实验目的与要求： 1．正确掌握交流电流表、电压表、功率相位组合表的用法。 2．加深对交流电路元件特性的了解。 3．掌握交流电路元件参数的实验测定方法。 方法、步骤： 电阻器、电容器和电感线圈是工程上经常使用的基本元件。在工作频率不高的条件下，电阻器、电容器可视为理想电阻和理想电容。一般电感线圈存在较大电阻，不可忽略，故可用一理想电感和理想电阻的串联作为其电路模型。 电阻的阻抗为： 电容的阻抗为： 电感线圈的阻抗为： 电阻器、电容器、电感线圈的参数可用交流电桥等仪器测出，若手头没有这些设备，可搭建一个简单的交流电路，通过测阻抗算出元件参数值。 1．三表法 利用交流电流表、交流电压表、相位表（或功率表）测量元件参数称为三表法。这种方法最直接，计算简便。元件阻抗为 对于电阻 对于电容 对于电感，， 由已知的电源角频率ω，可进一步确定元件参数。 2．二表法 若手头上没有相位表或功率表，也可只用电流表和电压表测元件参数，这种方法称为二表法。由于电阻器和电容器可看作理想元件，已知其阻抗角为0或90度，故用二表法测其参数不会有什么困难。 二表法测电感线圈参数的电路如图2所示。图中的电阻R是一个辅助测量元件。由 图2可见，根据基尔霍夫电压定律有，而，其中和为假想电压，分别代表线圈中等效电阻r和电感L的端电压。各电压相量关系如图3所示，由于电压U、U1、U2可由电路中测得，故图中小三角形Δaob的各边长已知，再利用三角 形的有关公式求出bc边和ac边的长度，即电压U r和U L可求。最后，由式、 及已知的电源角频率ω可求得线圈的参数。 3．一表法 只用一个交流电压表测量元件参数的方法称为一表法，其原理与二表法相同，不同 的是辅助测量电阻R的阻值应预先已知，这样电路中电流可求，可省去一个电流表。此法有更强的实用性。

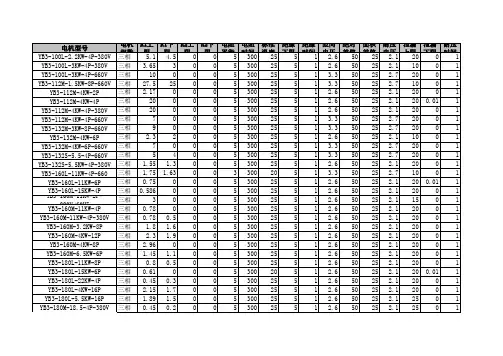

三相异步电动机型号参数表 Y2系列电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。该产品应用于国民经济各个领域，如机床、水泵、风机、压缩机，也可适用于运输、搅拌、印刷、农机、食品等各类不含易燃、易爆或腐蚀性气体的场合。 Y2系列电机的安装尺寸和功率等级符合IEC标准，其外壳防护等级为IP54，冷却方法为IC41l，连续工作制（S1）。 采用F级绝缘，温升按B级考核(除315L2-2、4，355全部规格按F级考核外)，并要求考核负载噪声指标。 Y2系列电动机额定电压为380V，额定频率为50Hz。电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。 Y2系列电动机有两种设计，一种是适用于一般机械配套和出口需要，在轻载时有较高效率，在实际运行中有较佳节能效果，且具有较高堵转转矩，此设计称为Y2-Y系列。中心高63～355mm，功率从0.12~315kW。电动机符合JB/T8680.1-1998 Y2系列(1P54)三相异步电动机（机座号63～355）技术条件。 型号含义：如Y2-200L1-2Y：“Y2”表示异步电动机第二次改型设计，“200”表示中心高，“L”表示机座长短号，“1”表示铁心长度序号，“2”表示极数，“Y”表示第一种设计。第2种设计是满载时有较高效率，更适用于长期运行和负载率较高的使用场合，如水泵、风机配套，此设计称为Y2-E系列，中心高80～280mm，功率从0.55～90kW。电动机符合 JB/T8680.2-1998 Y2系列(1P54)三相异步电动机（机座号80～280）技术条件。 型号含义：如Y2-200L2-6E：“Y2”表示异步电动机第二次改型设计，“200”表示中心高，“L”表示机座长短号，“2”表示铁心长度序号，“6”表示极数，“E”表示第二种设计。 Y2系列电动机机座外轮廓呈四方形兼圆形，散热片呈垂直，水平平行分布，全部采用铸铁结构。另外H63～112还兼有铝合金压铸结构。 本系列电动机采用浅端盖结构，增加了内部加强筋的数量和尺寸，全部采用铸铁结构，另外H63～112还兼有铝合金压铸结构。为方便用户使用和检修，H180及以上增设了不停机的注油装置。 接线盒防护等级为IP55。为了减轻电机重量，H63～280接线盒用铝合金压铸(也可用铸铁件)，H315～355使用铸铁件。且盒内设有专用的接地装置，H160及以上机座考虑有热保护装置的安装位置，电源进线孔采用双孔进线，并有两种密封结构：一种为加密封盖，另一种为锁紧密封。接线盒一般位于机座顶部，并可以四面出线，另外H80～355铸铁机座的接 1

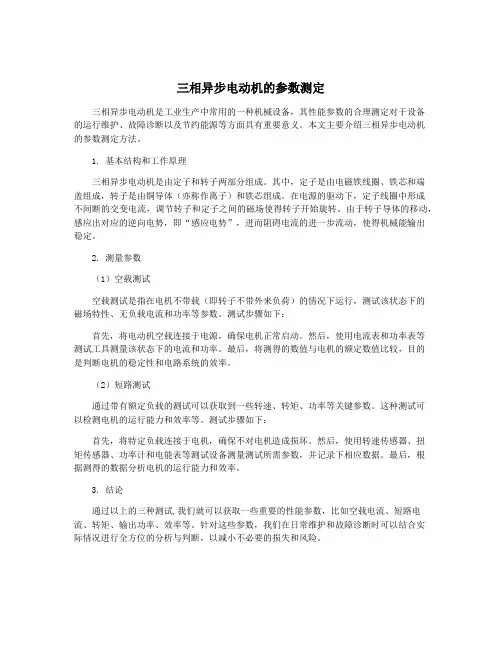

感应电动机参数的测定 感应电动机的参数可以用空载试验和堵转(短路)试验来确定。 一、空载试验 空载试验的目的是确定电动机的激磁参数R m、X m，以及铁耗p Fe和机械损耗pΩ. 试验是在转子轴上不带任何负载，电源频率f = f N，转速n≈n s的情况下进行。用调压器改变试验电压的大小，使定子端电压从(1.1～1.2)U1N，逐步下降到0.3 U1N左右，每次记录电动机的端电压U1、空载电流Ｉ1０。和空载功率P１０，即可得到电动机的空载特性Ｉ1０，P１０＝ｆ（U1），如图5-21所示。 空载时，电动机的三相输人功率全部用以克服定子铜耗、铁耗和转子的机械损耗，所以从空载功率P１０减去定子铜耗，即得铁耗和机械损耗两项之和．即 （5-39）由于铁耗基本上与端电压的平方成正比，机械损耗则仅与转速有关而与端电压的高低无关，因此把铁耗和机械损耗两项之和与端电压的平方值画成曲线ｐＦｅ＋pΩ＝ｆ（Ｕ１２），则该线将近似为一直线，如图5-22所示．把该线延长到U l＝０处，如图5—22中虚线所示，则该处的纵坐标就表示机械损耗P１０，虚线以上部分则是随电压而变化的铁耗。 空载时，转差率ｓ≈０，转子可认为开路，于是根据等效电路，激磁电阻为 （5-40）定于的空载电抗Ｘ1０为 （5-41）式中，Ｘ1０＝X1σ＋Xｍ，R０＝R1＋Rｍ；其中定子漏抗X1σ可由堵转试验确定，于是激磁电抗Xｍ为 （5-42） 二、堵转试验 堵转(短路)试验的目的是确定感应电动机的漏阻抗，试验在转子堵转情况(ｓ＝1)下进行．调节试验电压，使Ｕ1≈0.4U1N(对小型电动机．若条件具备，最好从U1≈0.9U1Ｎ～1.0U1N 做起)，然后逐步降低电压，每次记录定子的端电压U1、定子电流Ｉ1k和功率P１ｋ，即可得到短路特性，Ｉ1ｋ，P１ｋ＝ｆ（U1），如图5-23所示。
交流电路参数的测定实验报告 一、实验目的: 1.了解实际电路器件在低频电路中的主要电磁特性，理解理想电路与实际电路的差异。明确在低频条件下，测量实际器件哪些主要参数。 2.掌握用电压表、电流表和功率表测定低频元件参数的方法。 3.掌握调压变压器的正确使用。 二、实验原理: 交流电路中常用的实际无源元件有电阻器、电感器和电容器。 在低频情况下，电阻器周围的磁场和电场可以忽略不计，不考虑其电感和分布电容，将其看作纯电阻。可用电阻参数来表征电阻器消耗电能这一主要的电磁特征。 电容器在低频时，可以忽略引线电感，忽略其介质损耗和漏导，可以用电容参数来表征其储存和释放电能的特征。 电感器的物理原型是导线绕制成的线圈，导线电阻不可忽略，在低频情况下，线匝间的分布电容可以忽略。用电阻和电感两个参数来表征。 交流电流元件的等值参数R、L、C可以用专用仪器直接测量。也可以用交流电流表、交流电压表以及功率表同时测量出U、I、P，通过计算获得，简称三表法。 本实验采用三表法，由电路理论可知，一端口网络电压电流及 将测量数据分别记入表一、表二、表三。每个原件各测三次，求其平均值。 三、仪器设备
1.调压变压器 2.交流电压表 3.功率表 4.交流电流表 5.电感电容电阻。 四、注意事项: 1.测量电路的电流限制在1A以内。 2.单相调压器使用时，先把电压调节手轮调在零位，接通电源后再从零位开始升压。每做完一项实验随手把调压器调回零再断开电源。 六、报告要求: 根据测试结果，计算各元件的等效参数，并与实际设备参数进行比较。 五、思考题 若调压变压器的输出端与输入端接反，会产生什么后果,

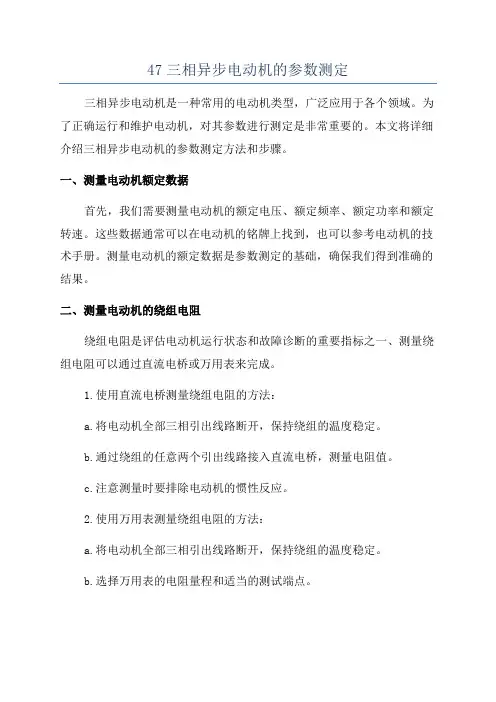

三相鼠笼式异步电动机参数测试方法 ——陈小波（注：该总结报告文档是本人在南京航空航天大学《电机学实验指导书》的基础上产生的一点自己的见解， 如有不当，请见谅！） 三相鼠笼式异步电动机参数测定分三部分：测量定子绕组的冷态直流电阻，空载实验，短路（堵转）实验。下面将分别讲述。 一、测量定子绕组的冷态直流电阻 原理：将电机在室内放置一段时间，用温度计测量电机绕组端部或铁心的温度。当所测温度与冷却介质温度之差不超过2K时，即为实际冷态。记录此时的温度和测量定子绕组的直流电阻，此阻值即为冷态直流电阻。 具体实现方法有：伏安法、电桥法等。各种方法详细的理论分析及原理介绍在书中有说明。在实际应用场合，可以使用万用表来进行伏安法的测试。 二、空载实验 《电机学实验指导书》上讲述的是Δ接法的测量方法。原理分析如下： 采样Δ接法的测量方法时，只需一相绕组短接，测量一相得到的数据是线电压跟线电流，可以得出空载实验的空载阻抗。Δ接法电机等效电路如图1所示。 A B C 图1 Δ接法电机等效图 但是，在小功率的应用场合（比如：家电等消费产品场合），三相异步电动机亦有好多
采用Y 型接法。此时电机测量如果可以检测相电压或者线电压均可，下面将逐一分析。 Y 型接法电机等效图如图2所示。 A B C 图2 Y 接法电机等效图 按照图2的等效图，若检测一相得到相电压，线电流，则可直接计算得出短路阻抗。若检测一相得到线电压，线电流，计算便可得到2倍的短路阻抗。 三、短路（堵转）实验 短路实验的原理跟实际的操作流程在实验指导书上均有详细的指导，再次不再重复叙述。 注：因三相异步电动机的广泛使用，在许多场合并未对三相异步电动机的一些细则进行说明，例如，现在许多三相电动机均由变频器拖动，且变频器的前级整流大部分采用全桥整流。下面以小功率消费场合所采用不控整流技术来进行说明： 此时 直流输出 22.34cos d U U α=[1] 大部分情况下，我们只知道电机的供电电源是市电。而不知道电机的一些详细额定参数（我遇到的是额定电压未知）。此时，在进行实验时，我们无法确定三相调压器所施加电压的上限是多少。 所以，在这种情况下，可根据上面的公式及电机的供电方式及供电电源的等级来确定三相调压器所施加电压的上限（上式中反推所得到的2U ）。
交流电路参数的测定三表法的实验原理 1．交流电路元件的等值参数R，L，C可以用交流电桥直接测得，也可以用交流电压表、交流电流表和功率表分别测量出元件两端的电压U、流过该元件的电流I和它消耗的功率P，然后通过计算得到。后一种方法称为“三表法”。“三表法”是用来测量50Hz频率交流电路参数的基本方法。 如被测元件是一个电感线圈，则由关系 可得其等值参数为 同理，如被测元件是一个电容器，可得其等值参数为 2．阻抗性质的判别方法。如果被测的不是一个元件，而是一个无源一端口网络，虽然从U,I,P三个量，可得到该网络的等值参数为R＝|Z|cos，X＝|Z|sin，但不能从X的值判断它是等值容抗，还是等值感抗，或者说无法知道阻抗幅角的正负。为此，可采用以下方法进行判断。 （1）在被测无源网络端口（入口处）并联一个适当容量的小电容。在一端口网络的端口再并联一个小电容C'时，若小电容C'＝Zsinr,a，视其总电流的增减来判断。若总电流增加，则为容性；若总电流减小，贝刂为感性。图1（a）中，Z为待测无源网络的阻抗，C'为并联的小电容。图1（b）是图1（a）的等效电路，图中G，B为待测无源网络的阻抗Z的电导和电纳，B'为并联小电容C'的电纳。在端电压有效值不变的条件下，按下面两种情况进行分析： ①设B＋B'＝B"，若B'增大，B"也增大，则电路中电流I单调地增大，故可判断B为容性。 ②设B＋B'＝B"，若B'增大，而B"先减小再增大，则电流I也是先减小再增大，如图2所示，则可判断B为感性。 由以上分析可见，当B为容性时，对并联小电容的值C'无特殊要求；而当B为感性时，B'<|2B|才有判定为感性的意义。B'>|2B|时,电流单调增大,与B为容性时相同,但并不能说明电路是感性的。因此， B'<|2B|是判断电路性质的可靠条件。由此可得定条件为
实验报告
图2-1 三相异步电动机参数测定接线图 （2）利用调压电源改变供给异步电动机的电源，异步电动机连接成Y 形，即将U 、V 、W （A 、B 、C ）各接A 、B 、C 三相宫电线，X 、Y 、Z 接在一起。 （3）当施加电压从零逐渐增加，达到某值时，电机开始启动，然后逐渐增加电压到额定电压。测量其空载转速，观察其方向，再降低电压，使电机停下来。 （4）将三相交流供电线任意两相交换，再逐渐增加电压，观察电动机的转向，理解电源相序变化对电机转向的影响。 2． 参数测定 测量定子绕组的冷态直流电组，用数字万用表测量三个定子绕组1r 值， 娶妻平均数，即得冷态电阻。至于异步电动机的参数12 12,,,,,m m x x x r r r ''，可用空载和短路实验来测定。下面主要作这两个实验。 (1). 空载实验 a.按照图3-1接线。电机绕组为Y 接（U N =220V ）。负载与电机脱开，即不加负载。 b.把交流调压器的电压调至最小位置，接通电源，逐渐升高电压，是电动机旋转，并注意电机的旋转方向。若电机的旋转方向不符合要求，则需改变任意两根输入线即可。 c.保持电机在额定电压下，空载运行数分钟，使电机的机械损耗达到稳
1 x由下列短路实验求得。励磁电阻： 2 3 Fe m P r I =，式中 Fe P为额定电压下的铁损耗，由图3-2确定。 图2-2 电机的铁损与机械损耗 即作出2 () P f U =曲线，在2H U时对应的,Fe mec mec P P P 。可取2 () P f U =的延长线与 纵轴的交点，线段OK的长度表示机械损耗 mec P。 由短路实验计算出短路参数： 短路阻抗K k k U Z I =；短路电阻： 2 3 k k k P R I =；短路电抗：22 k k k X Z R =-，式中 ,, k k k U I P分别是短路相电压、短路相电流、三相短路功率之和。 转子绕组的折合值为 21 k r R R '=-，定、转子漏电抗为 12 1 2k x x X ' =≈最后画出完整的三相异步电动机等效电路图，并填入相关参数。
深圳大学实验报告 课程名称：电路与电子学 实验项目名称：交流电路元件参数的测定 学院：信息工程学院 专业：无 指导教师：吴迪 报告人：王文杰学号：2013130073 班级：信工02 实验时间：2014/5/22 实验报告提交时间：2014/5/26 教务部制
一、实验目的与要求： 1．正确掌握交流数字仪表（电压表、电流表、功率表）和自耦调压器的用法。 2．加深对交流电路元件特性的了解。 3．掌握交流电路元件参数的实验测定方法。 二、方法、步骤： 电阻器、电容器和电感线圈是工程上经常使用的基本援建。在工作频率不高的条件下，电阻器、电容器可视为理想电阻和理想电容。一般电感线圈存在较大电阻，不可忽略，故可用一理想电感和理想电阻的串联作为电路模型。 电阻的阻抗为：Z=R 电容的阻抗为：Z=jX C=－j(1/ωC) 电感线圈的阻抗为：Z=r+ jX L=r+jωL=|Z|∠ 电阻器、电容器、电感线圈的参数可用交流电桥等一起测出，若手头没有这些设备，可大减一个简单的交流电路，通过测阻抗算出元件参数值。 1.三表法 利用交流电流表、交流电压表、相位表（或功率表）测量元件参数称为三表法、这种方法最直接，计算简便。实验电路如图1所示。元件阻抗为： 对于电阻 对于电容 对于电感 由已知的电源角频率ω，可进一步确定元件参数。
2.二表法 若手头上没有相位表或功率表，也可只用电流表和电压表测元件参数，这种方法称为二表法。由于电阻器和电容器可看作理想元件，已知其阻抗为0或者90度，故用二表法测其参数不会有什么困难。 二表法测电感线圈参数如图2所示。途中的电阻R是一个辅助测量元件。由图2课 件，根据基尔霍夫电压定律有，而，其中和为假想电压，分别代表线圈中等效电阻r和电感L的端电压。各电压相量关系如图3所示，忧郁U、U1、U2可由电路中测的，故途中小三角△aob的各边长已知，再利用三角形的有关公式（或准确地画出图3，由图3直接量的）求出bc边和ac边的长度，即电压U r 和U L可求。最后，由式及已知的电源角频率ω可求得线圈的参数。 3.一表法 只用一个交流电压表测量元件参数的方法称为一表法，其原理与二表法相同，不同
三相异步电动机型号字母表示的含义 J——异步电动机； O——封闭； L——铝线缠组； W——户外； Z——冶金起重； Q——高起动转轮； D——多速； B——防爆； R一绕线式； S——双鼠笼； K一—高速； H——高转差率。 电磁滑差调速电机型号字母表示的含义 YCT系列电磁调调速三相异步电动机是一种交流恒转矩无级调速电动机。其调速特点是调速范围大、无失控区、起动力矩大、可以强励起动，频繁起动时，对电网无冲击。适用于纺织、化工、治金、建材、食品、矿山等部门，如，可用于油漆流水线、装配流水线的的传输带、注塑料机、印刷机、印染机、空调设备、输送设备等。 型号含意 YD系列变极多速三相异步电动机是一般用途的全封闭自扇冷式鼠笼型节能电动机，是Y系列（IP44）三相异步电动机的主要派生系列之一 型号说明
产品型号由产品代号、规格代号、特殊环境代号和补充代号等四个部分组成。它们 的排列顺序为：产品代号—规格代号—特殊环境代号—补充代号。 一、产品代号：由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个 小节顺序组成。 1，类型代号是表征电机的各种类型而采用的汉语拼音字母。 比如：异步电动机Y 同步电动机T 同步发电机TF 直流电动机Z 直流发电机ZF 2，特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示 比如：隔爆型用B表示YB轴流通风机上用YT 电磁制动式YEJ变频调速式YVP 变极多速式YD 起重机用YZD等 3.设计序号是指电机产品设计的顺序，用阿拉伯数字表示。对于第一次设计的产品不标注设计序号， 对系列产品所派生的产品按设计的顺序标注。比如：Y2 YB2 4励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁 二．规格代号主要用中心高、机座长度、铁心长度、极数来表示。 1，中心高指由电机轴心到机座底角面的高度；根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高 H在45mm~71mm的属于微型电动机； H在80mm~315mm的属于小型电动机； H在355mm~630mm的属于中型电动机； H在630mm以上属于大型电动机。 2. 机座长度用国际通用字母表示：S——短机座 M——中机座 L——长机座 3，铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示 4，极数分2极、4极、6极、8极等。 三，特殊环境代号有如下规定： 特殊环境 代号 “高”原用 G 船（“海”）用 H

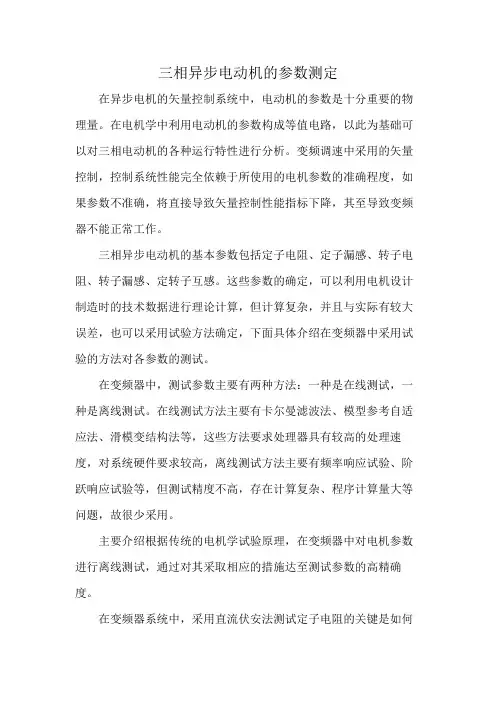

三相异步电机参数的测试 0 引言 在异步电机的矢量控制系统中，电动机的参数是十分重要的物理量。在电机学中利用电动机的参数构成等值电路，以此为基础可以对三相电动机的各种运行特性进行分析。变频调速中采用的矢量控制，控制系统性能完全依赖于所使用的电机参数的准确程度，如果参数不准确，将直接导致矢量控制性能指标下降，甚至导致变频器不能正常工作。 三相异步电动机的基本参数包括定子电阻、定子漏感、转子电阻、转子漏感、定转子互感。这些参数的确定，可以利用电机设计制造时的技术数据进行理论计算，但计算复杂，并且与实际有较大误差；也可以采用试验方法确定，下面具体介绍在变频器中采用试验的方法对各参数的测试。 1 参数测定试验 在变频器中，测试参数主要有两种方法：一种是在线测试，一种是离线测试。在线测试方法主要有卡尔曼滤波法、模型参考自适应法、滑模变结构法等，这些方法要求处理器具有较高的处理速度，对系统硬件要求较高；离线测试方法主要有频率响应试验、阶跃响应试验等，但测试精度不高，存在计算复杂、程序计算量大等问题，故很少采用。 这里主要介绍根据传统的电机学试验原理，在变频器中对电机参数进行离线测试，通过对其采取相应的措施达到测试参数的高精确度。 1.1 采用直流伏安法测试电机的定子电阻 在变频器系统中，采用直流伏安法测试定子电阻的关键是如何得到低压直流电源，当变频器直接连接到电网时，其直流母线电压较高，通常的办法是对直流母线进行电压斩波控制，得到一个平均值很低、周期固定且占空比固定的高频电压脉冲系列，这样经过定子绕组中的电感滤波后，就得到一个脉动很小的直流电流。如果占空比
为D，直流母线电压为Udc，电流为I，则相应的定子电阻值为 在测试中为了防止变频器出现过电流，应该正确考虑占空比的设定，在实际测试中可以采用电流闭环加PI 调节器 得出占空比的方法控制电流大小，如图1 所示。 图1 中，I * 为控制目标，即给定电流，I 为反馈电流，即实际运行电流。试验时，变频器中的开关器件IGBT 的导通压降，对测试值的影响是不能忽略的，对导通压降补偿的正确与否直接影响到测试电阻精度的高低，导通压降除了IGBT的导通压降，还有续流二极管的导通压降。同时，由于IGBT在开通和关断过程中都有一定的延时，为了准确计算输出的直流电压，这部分延时也不能忽略。 1.2 利用堵转试验测试转子电阻及定转子漏感 在实际的应用中，对电机进行堵转比较困难，在此采用单相短路试验代替三相试验，当电机加上单相正弦电压时，没有电磁转矩产生，其电磁现象与三相堵转时基本相同，测试中，让电机的某一相开路，在另外两相之间通入单相的正弦交流电，然后通入一定的电流，此时测试定子上的电压，电流和输入功率，这样即可计算出电机的短路电阻和短路电抗。
实验报告 一、实验目的 1. 学会用交流电压表、交流电流表和功率表测量元件的交流等效参数的方法 2. 学会功率表的接法和使用 二、原理说明 1. 正弦交流激励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U，流过该元件的电流I和它所消耗的功率P，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz交流电路参数的基本方法。 计算的基本公式为 阻抗的模 │Z│= U I 电路的功率因数 cosφ= P UI 等效电阻 R＝P I 等效电抗X=│Z│sinφ 如果被测元件是一个电感线圈，则有： X= XL=│Z│sinφ= 2πf L 如果被测元件是一个电容器，则有： X= X C=│Z│sinφ= 1 2πfc 2. 阻抗性质的判别方法： 在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下： (1) 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。 (a) (b) 图12-1 并联电容测量法 图12-1(a)中，Z为待测定的元件，C’为试验电容器。(b)图是(a)的等效电路，图中G、B为待测阻抗Z的电导和电纳，B'为并联电容C’的电纳。在端电压有效值不变的条件下，按下面两种情况进行分析： ①设B＋B’＝B"，若B’增大，B"也增大，则电路中电流I 将单调地上升，故可判断B 为容性元件。 ②设B＋B’＝B"，若B’增大，而B"先减小而后再增大，电流I 也是先减小后上升， 如图5-2所示，则可判断B为感性元件。 I I2
I g B 2B B ’ 图5-2 I -B'关系曲线 由上分析可见，当B 为容性元件时，对并联电容C ’值无特殊要求；而当B 为感性元件时，B ’<│2B │才有判定为感性的意义。B ’>│2B │时， 电流单调上升，与B 为容性时相同，并不能说明电路是感性的。因此B ’<│2B │是判断电路性质的可靠条件，由此得判定条件为 C ’= 2B ω (2) 与被测元件串联一个适当容量的试验电容，若被测阻抗的端电压下降，则判为容性，端压上升则为感性，判定条件为 1ωC ’ <│2X │ 式中X 为被测阻抗的电抗值，C ’为串联试验电容值，此关系式可自行证明。 判断待测元件的性质，除上述借助于试验电容C'测定法外还可以利用该元件电流、电压间的相位关系，若i 超前于u ，为容性；i 滞后于u ，则为感性。 序号 名称 型号与规格 数量 备注 1 交流电流表 1 D37-1 2 交流电压表 1 D38-1 3 单相功率表 1 D34- 2 4 自耦调压器 1 DG01 5 电容负载 4.7μF 450V 1 DG09 6 电感线圈 40W 日光灯配用 1 DG09 7 白炽灯 25W/220V 3 DG08 四、实验内容 测试线路如图12-3所示 1. 按图12-3接线，并经指导教师检查后，方可接通市电电源。 2. 分别测量15W 白炽灯(R)，40W 日光灯镇流器(L) 和4.7μf 电容器( C)的等效参数。要求R 和C 两端所加的电压为220V ，L 中流过电流小于0.4A 。 3. 测量L 、C 串联与并联后的等效参数。 4. 用并接试验电容的方法来判别LC 串联和并联后阻抗的性质。 计算所需的电容大小：
三相异步电动机的型号及选用 三相异步电动机的分类 三相异步电动一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。 1、按电动机尺寸大小分类 大型电动机：定子铁心外径D＞1000mm或机座中心高H＞630mm。 中型电动机：D=500~1000mm或H=355~630mm。 大型电动机：D=120~500mm或H=80~315mm。 2、按电动机外壳防护结构分类 3、按电动机冷方式分类 电动机按冷却方式可分为自冷式、自扇冷式、他扇冷式等。可参见国家标准GB/T1993-93《旋转电机冷却方式》。 4、按电动机的安装形式分类 IMB3：卧式，机座带底脚，端盖上无凸缘。 IMB5：卧式，机座不带底脚，端盖上有凸缘。 IMB35：卧式，机座带底脚，端盖上有凸缘。 5、按电动机运行工作制分类 S1；连续工作制 S2：短时工作制 S3~S8：周期性工作制 6、按转子结构形式分类 三相笼型异步电动机 三相绕线型异步电动机 三相异步电动机的型号及选用
我国电机产品型号的编制方法是按国家标准GB4831-84《电机产品型号编制方法》实施的，即有汉语拼音字母及国际通用符号和阿拉伯数字组成，按下列顺序排列。 1 产品（类型）代号 CHANPINGUI 异步电动机同步电动机同步发电机直流电动机直流发电机汽轮发电机水轮发电机测功机潜水电泵纺织用电机交流换向器电动机 产品代号 Y T TF Z ZF QF SF C Q F H 2 特殊环境代号 使用场合热带用湿热带用干燥带用高原用船用户外用化工防腐用 汉语拼音字母 T TH TA G H W F 产品规格代号：L－－－－-长机座；M－－－－-中机座；S－－－－-短机座。 下面为两个产品举例： （1）三相异步电动机 Y2－－-132M－－-4 规格代号，中心高132mm，M中机座，4极 产品代号，异步电动机，第二次改型设计 （2）户外防腐型三相异步电动机 Y－－-100L2－－-4－－-WF1 特殊环境代号，W户外用，F化工防腐用，1中等防腐 规格代号，中心高100，长机座第二铁心长度，4极 产品代号，异步电动机 3 常用三相异步电动机产品型号、结构特点及应用场合 序号名称型号机座号与功率范围结构特点应用场合 新老 1 小型三相异步电动机（封闭式） Y2 (IP55) Y(IP44) JO2 JO H80~355

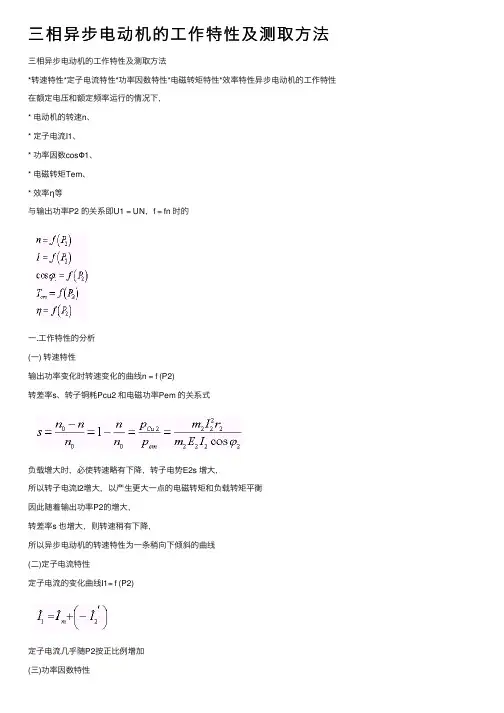

实验二、三相鼠笼异步电动机的工作特性及参数测定 一、实验目的 1、掌握三相异步电动机的空载、堵转和负载试验的方法。 2、用直接负载法测取三相鼠笼式异步电动机的工作特性。 3、测定三相鼠笼式异步电动机的参数。 二、预习要点 1、异步电动机的工作特性指哪些特性？ 2、异步电动机的等效电路有哪些参数？它们的物理意义是什么？ 3、工作特性和参数的测定方法。 三、实验项目 1、测量定子绕组的冷态电阻。 2、空载实验。 3、短路实验。 4、负载实验。 四、实验方法 1、实验设备 2、屏上挂件排列顺序 D33、D32、D34-3、D31、D42、D51
三相鼠笼式异步电机的组件编号为DJ16。 3、测量定子绕组的冷态直流电阻。 将电机在室放置一段时间，用温度计测量电机绕组端部或铁心的温度。当所测温度与冷却介质温度之差不超过2K时，即为实际冷态。记录此时的温度和测量定子绕组的直流电阻，此阻值即为冷态直流电阻。 利用万用表测定绕组电阻，记录下表 表4-3 4、空载实验 1) 按图4-3接线。电机绕组为Δ接法(U N=220V)，直接与测速发电机同轴联接，负载电机DJ23不接。 2) 把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。并使电机旋转方向符合要求( 如转向不符合要求需调整相序时，必须切断电源)。 3) 保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。 图4-3 三相鼠笼式异步电动机试验接线图 4) 调节电压由1.2倍额定电压开始逐渐降低电压，直至电流或功率显著增大
为止。在这围读取空载电压、空载电流、空载功率。 5) 在测取空载实验数据时，在额定电压附近多测几点，共取数据7～9 组记录于表4-4中。 表4-4 5、短路实验 1) 测量接线图同图4-3。用制动工具把三相电机堵住。制动工具可用DD05上的圆盘固定在电机轴上，螺杆装在圆盘上。 2) 调压器退至零，合上交流电源，调节调压器使之逐渐升压至短路电 流到1.2倍额定电流，再逐渐降压至0.3倍额定电流为止。 3) 在这围读取短路电压、短路电流、短路功率。 表4-5 4) 共取数据5～6组记录于表4-5中。

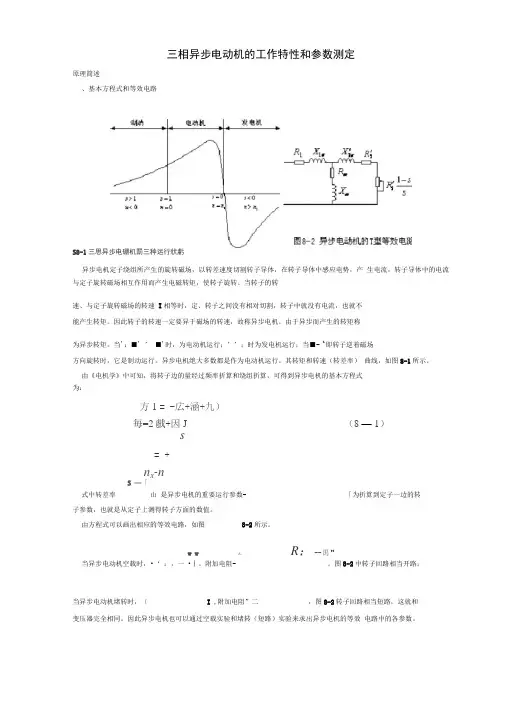

第8章三相异步电动机的工作特性和参数测定 原理简述 一、基本方程式和等效电路 异步电机定子绕组所产生的旋转磁场，以转差速度切割转子导体，在转子导体中感应电势，产生电流，转子导体中的电流与定子旋转磁场相互作用而产生电磁转矩，使转子旋转。当转子的 转速与定子旋转磁场的转速相等时，定、转子之间没有相对切割，转子中就没有电流，也就不能产生转矩。因此转子的转速一定要异于磁场的转速，故称异步电机。由于异步而产生的转 矩称为异步转矩。当时，为电动机运行；时为发电机运行；当即转子逆着磁场方向旋转时，它是制动运行。异步电机绝大多数都是作为电动机运行。其转矩和转速（转差率）曲线，如图8-1所示。 由《电机学》中可知，将转子边的量经过频率折算和绕组折算，可得到异步电机的基本方程式为： 式中转差率是异步电机的重要运行参数，为折算到定子一边的转子参数，也就是从定子上测得转子方面的数值。
由方程式可以画出相应的等效电路，如图8-2所示。 当异步电动机空载时，，。附加电阻。图8-2中转子回路相当 开路；当异步电动机堵转时，，，附加电阻，图8-2转子回路相当短路，这就和变压器完全相同。因此异步电机也可以通过空载实验和堵转（短路）实验来求出异步电机的等效电路中的各参数。 二、空载实验 由空载实验可以求得励磁参数，以及铁耗和机械损耗。实验是在转子轴上 不带任何机械负载，转速，电源频率的情况下进行的。用调压器改变试验电压 大小，使定子端电压从逐步下降到左右，每次记录电动机的端电压、 空载电流和空载功率，即可得到异步电动机的空载特性，如图8-3所示。 图 8-3 空载特性图 8-4 铁耗和机械耗分离 空载时，电动机的输入功率全部消耗在定子铜耗、铁耗和转子的机械损耗上。所以从空载功 率中减去定子铜耗，即得铁耗和机械耗之和，即 式中为定子绕组每相电阻值，可直接用双臂电桥测得。 机械损耗仅与转速有关而与端电压无关，因此在转速变化不大时，可以认为是常数。
RLC正弦交流电路参数测量实验报告
【RLC正弦交流电路参数测量】实验报告 【实验目的】 1.熟悉正弦交流电的三要素，熟悉交流电路中的矢量关系； 2.学习用示波器观察李萨尔图形的方法； 3.掌握R,L,C元件不同组合时的交流电路参数的基本测量方法。 【实验摘要（关键信息）】 1.在面包板上搭接R、L、C的并联电路； 2、将R、L并联，测量电压和电流的波形和相位差，计算电路的功率因素。 3、将R、C并联，测量电压和电流的波形和相位差，计算电路的功率因素。 4、将R、L、C并联，测量电压和电流的波形和相位差，由相位差分析负载性质。计算功率因素。 【实验原理】 1.正弦交流电的三要素 初相角：决定正弦量起始位置； 角频率：决定正弦量变化快慢 幅值:决定正弦量的大小。 2.电路参数 在正弦交流电路的负载中，可以是一个独立的电阻器、电感器或电容器，也可以由他们相互组合（以串联为例）。电路里元件的阻抗特性为 当采用交流电压表、电流表和有功功率表对电路 测量时（三表法），可用下列计算公式来表述Z与 P、U、I相互之间的关系： 负载阻抗的模︱Z︱；负载回路的等效电阻 ； 负载回路的等效电抗； 功率因数cosφ;电压与电流的相位差φ 当φ>0时，电压超前电流；当φ<0时，电压滞后电流。 3.矢量关系：基尔霍夫定律在电路电路里依然成立，有和，可列出回路方程与节点方程。 【电路图】
电路图1 电路图2
电路图3 【实验环境（仪器用品等）】 面包板，示波器，1KΩ电阻，47Ω电阻,导线,函数发生器，10mH电感，0.1μF 电容 【实验操作】 1.分别按照电路图1、2、3在面包板上连接电路； 2.调节函数发生器，使其通道1输出频率为1KHz,峰峰值为5V的正弦波； 3.示波器校准，通道1接入函数发生器输出的信号，通道2接入通过47Ω小 电阻的信号，两通道地线要接在一起； 4.调节示波器，使其为李萨尔图形，观察两波形相位差，记录数据并分析。【实验数据与分析】 1.R、L并联
一、概述 Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。 Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件 JB/T9616-1999。Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。Y80~315电动机采用B级绝缘。Y355电动机采用F级绝缘。额定电压为380V，额定频率为50Hz。功率3kW及以下为Y接法；其它功率均为△接法。电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。 电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。 按用户需要，还可供应其他功率、电压、频率、湿热带型（TH）、防护等级等电动机。 二、订货须知 1.订货时请注明电动机型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级，均按2级供货。 2.对于5.5kW及以上的2极电动机和37kW及以上的4极电动机不能用皮带传动。 3.如有特殊要求，请在合同中注明，并事先与制造厂联系。 型号额定 功率 额定 电流 转速效率 功率 因数 堵转转矩堵转电流最大转矩噪声振动 速度 重量 额定转矩额定电流额定转矩1级2级 kW A r/min%COSФ倍倍倍dB(A)mm/s kg 同步转速3000r/min 2 级 Y80M1-20.75 1.8283075.00.84 2.2 6.5 2.36671 1.817 Y80M2-2 1.1 2.5283077.00.86 2.27.0 2.36671 1.818 Y90S-2 1.5 3.4284078.00.85 2.27.0 2.37075 1.822 Y90L-2 2.2 4.8284080.50.86 2.27.0 2.37075 1.825 Y100L-23 6.4288082.00.87 2.27.0 2.37479 1.834 Y112M-248.2289085.50.87 2.27.0 2.37479 1.845 Y132S1-2 5.511.1290085.50.88 2.07.0 2.37883 1.867 Y132S2-27.515290086.20.88 2.07.0 2.37883 1.872 Y160M1-21121.8293087.20.88 2.07.0 2.38287 2.8115 Y160M2-21529.4293088.20.88 2.07.0 2.38287 2.8125 Y160L-218.535.5293089.00.89 2.07.0 2.28287 2.8145 Y180M-22242.2294089.00.89 2.07.0 2.28792 2.8173 Y200L1-23056.9295090.00.89 2.07.0 2.29095 2.8232 Y200L2-23769.8295090.50.89 2.07.0 2.29095 2.8250 Y225M-24584297091.50.89 2.07.0 2.29097 2.8312 Y250M-255103297091.50.89 2.07.0 2.29297 4.5387 Y280S-275139297092.00.89 2.07.0 2.29499 4.5515 Y280M-290166297092.50.89 2.07.0 2.29499 4.5566 Y315S-2110203298092.50.89 1.8 6.8 2.299104 4.5922 Y315M-2132242298093.00.89 1.8 6.8 2.299104 4.51010 Y315L1-2160292298093.50.89 1.8 6.8 2.299104 4.51085 Y315L2-2200365298093.50.89 1.8 6.8 2.299104 4.51220 Y355M1-2220399298094.20.89 1.2 6.9 2.2109 4.51710 Y355M2-2250447298594.50.90 1.27.0 2.2111 4.51750
单相电路参数测量及功率因数的提高 一实验目的 1．掌握单相功率表的使用。 2．了解日光灯电路的组成、工作原理和线路的连接。 3．研究日光灯电路中电压、电流相量之间的关系。 4．理解改善电路功率因数的意义并掌握其应用方法。 二实验原理 1．日光灯电路的组成 日光灯电路是一个RL串联电路，由灯管、镇流器、起辉器组成，如图3－1所示。由于有感抗元件，功率因数较低，提高电路功率因数实验可以用日光灯电路来验证。 I 图3－1日光灯的组成电路 灯管：内壁涂上一层荧光粉，灯管两端各有一个灯丝（由钨丝组成），用以发射电子，管内抽真空后充有一定的氩气与少量水银，当管内产生辉光放电时，发出可见光。 镇流器：是绕在硅钢片铁心上的电感线圈。它有两个作用，一是在起动过程中，起辉器突然断开时，其两端感应出一个足以击穿管中气体的高电压，使灯管中气体电离而放电。二是正常工作时，它相当于电感器，与日光灯管相串联产生一定的电压降，用以限制、稳定灯管的电流，故称为镇流器。实验时，可以认为镇流器是由一个等效电阻R L和一个电感L串联组成。 起辉器：是一个充有氖气的玻璃泡，内有一对触片，一个是固定的静触片，一个是用双金属片制成的U形动触片。动触片由两种热膨胀系数不同的金属制成，受热后，双金属片伸张与静触片接触，冷却时又分开。所以起辉器的作用是使电路接通和自动断开，起一个自动开关作用。 2．日光灯点亮过程 电源刚接通时，灯管内尚未产生辉光放电，起辉器的触片处在断开位置，此
时电源电压通过镇流器和灯管两端的灯丝全部加在起辉器的二个触片上，起辉器的两触片之间的气隙被击穿，发生辉光放电，使动触片受热伸张而与静触片构成通路，于是电流流过镇流器和灯管两端的灯丝，使灯丝通电预热而发射热电子。与此同时，由于起辉器中动、静触片接触后放电熄灭，双金属片因冷却复原而与静触片分离。在断开瞬间镇流器感应出很高的自感电动势，它和电源电压串联加到灯管的两端，使灯管内水银蒸气电离产生弧光放电，并发射紫外线到灯管内壁，激发荧光粉发光，日光灯就点亮了。 灯管点亮后，电路中的电流在镇流器上产生较大的电压降（有一半以上电压），灯管两端（也就是起辉器两端）的电压锐减，这个电压不足以引起起辉器氖管的辉光放电，因此它的两个触片保持断开状态。即日光灯点亮正常工作后，起辉器不起作用。 3．日光灯的功率因数 日光灯点亮后的等效电路如图2 所示。灯管相当于电阻负载R A ，镇流器用内阻R L 和电感L 等效代之。由于镇流器本身电感较大，故整个电路功率因数很低，整个电路所消耗的功率P 包括日光灯管消耗功率P A 和镇流器消耗的功率P L 。只要测出电路的功率P 、电流I 、总电压U 以及灯管电压U R ，就能算出灯管消耗的功率P A =I ×U R ， 镇流器消耗的功率P L =P ?P A ，UI P =?cos R A 图3－2日光灯工作时的等效电路 2．功率因数的提高 日光灯电路的功率因数较低，一般在0.5 以下，为了提高电路的功率因数，可以采用与电感性负载并联电容器的方法。此时总电流I 是日光灯电流 I L 和电容器电流 I C 的相量和：? ? ? +=C L I I I ，日光灯电路并联电容器后的相量图如图3 所示。由于电容支路的电流I C 超前于电压U 90°角。抵消了一部分日光灯支路电流中的无功分量，使电路的总电流I 减小，从而提高了电路的功率因数。电压与电流的相位差角由原来的 1?减小为?，故cos ?＞cos 1?。 当电容量增加到一定值时，电容电流C I 等于日光灯电流中的无功分量，?= 0。cos ?=1，此时总电流下降到最小值，整个电路呈电阻性。若继续增加电容量，
三相异步电动机的型号及选用 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 三相异步电动机的分类 三相异步电动一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。 1、按电动机尺寸大小分类 大型电动机：定子铁心外径D＞1000mm或机座中心高H＞630mm。 中型电动机：D=500~1000mm或H=355~630mm。 大型电动机：D=120~500mm或H=80~315mm。 2、按电动机外壳防护结构分类 3、按电动机冷方式分类 电动机按冷却方式可分为自冷式、自扇冷式、他扇冷式等。可参见国家标准GB/T199 3-93《旋转电机冷却方式》。 4、按电动机的安装形式分类
IMB3：卧式，机座带底脚，端盖上无凸缘。 IMB5：卧式，机座不带底脚，端盖上有凸缘。 IMB35：卧式，机座带底脚，端盖上有凸缘。 5、按电动机运行工作制分类 S1；连续工作制 S2：短时工作制 S3~S8：周期性工作制 6、按转子结构形式分类 三相笼型异步电动机 三相绕线型异步电动机 三相异步电动机的型号及选用 我国电机产品型号的编制方法是按国家标准GB4831-84《电机产品型号编制方法》实施的，即有汉语拼音字母及国际通用符号和阿拉伯数字组成，按下列顺序排列。 1 产品（类型）代号 CHANPINGUI 异步电动机同步电动机同步发电机直流电动机直流发电机汽轮发电机水轮发电机测功机潜水电泵纺织用电机交流换向器电动机
