组合逻辑电路
——血型匹配电路

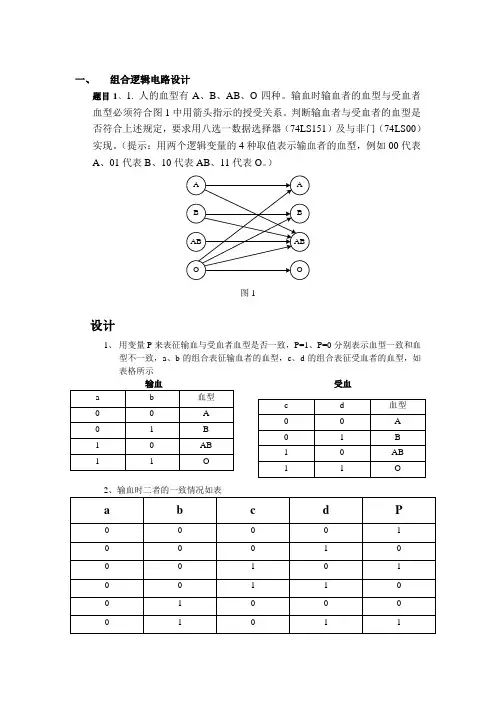

一、题目：
人的血型由A、B、AB、O四种。输血时输血者的血型与受血者血型必须符合图1中用箭头指示的授受关系。判断输血者与受血者的血型是否符合上述规定，要求用八选一数据选择器（74LS151）及与非门（74LS00）实现。（提示：用两个逻辑变量的4种取值表示输血者的血型，例如00代表A、01代表B、10代表AB、11代表O。）
图1
二、分析：
人的血型由A、B、AB、O四种刚好可以用两个逻辑变量表示，在这里我们不妨设00代表血型A、01代表血型B、10代表血型AB、11代表血型O。由于我们是要来判断两个血型是否匹配，则我们需要用四个逻辑变量，通过对四个逻辑变量进行逻辑设计，从而得到所需要求电路。
题目要求用八选一数据选择器（74LS151）及与非门（74LS00）实现。74LS151只有8个数据输入端要来实现四个逻辑变量（16个数据最小项）的数据逻辑组合。这是必须有一个逻辑变量接到74LS151的数据输入端。
我们不妨把输血者血型用逻辑变量BA表示，受血者血型用逻辑变量DC表示，则由图一所指示的授受关系。得到能否匹配的卡诺图，其中匹配用1表示，不能用0表示。
做出逻辑变量ABCD的卡诺图如下图所示：
DC
BA 00
由于用74LS151要把一个变量放到数据输入端，们不妨把D放到数据
诺图2 m0m1 m m2 m6 m7
m 5m 4
D ABC 000 001 011 010 110 111 101 100
0 1
D 0=1D 1=D D 3=1D 2=DD 6=0D 7=1D 5=D 4=0 由此我们可以的做出仿真电路：
VCC
5V
U1
74LS151N
G 07MUX
~W
6
D04D13D22D31D415D514D613D7
12
A 11C 9
B 10Y 5~G 7
X1
5 V
J1
Key = Space
J2
Key = Space
J3
Key = Space
J4
Key = Space
VCC
5V
U2A
74S00D
&
三、 仿真验证：
当BA=00,DC=00时：可以看见指示灯亮，输出高电平，输出正确
VCC
5V
U1
74LS151N
G 07MUX
~W
6
D04D13D22D31D415D514D613D7
12
A 11C 9
B 10Y 5~G 7
X1
J1
Key = Space
J2
Key = Space
J3
Key = Space
J4
Key = Space
VCC
5V
U2A
74S00D
&
1 0 1 0 0 1 1 0 1 1 1 1 0 1 0 0
当BA=01,DC=00时：可以看见指示灯灭，输出低电平，输出正确
5 V
当BA=10,DC=00时：可以看见指示灯灭，输出低电平，输出正确
5 V
当BA=11,DC=00时：可以看见指示灯亮，输出高电平，输出正确
当BA=00,DC=01时：可以看见指示灯灭，输出低电平，输出正确
5 V
5 V
当BA=01,DC=01时：可以看见指示灯亮，输出高电平，输出正确
当BA=10,DC=01时：可以看见指示灯灭，输出低电平，输出正确 当
当BA=00,DC=10时：可以看见指示灯亮，输出高电平，输出正确
数字电路组合逻辑电路设 计实验报告 The Standardization Office was revised on the afternoon of December 13, 2020
实验三组合逻辑电路设计（含门电路功能测试）
一、实验目的 1.掌握常用门电路的逻辑功能 2.掌握小规模集成电路设计组合逻辑电路的方法 3.掌握组合逻辑电路的功能测试方法 二、实验设备与器材 Multisim 、74LS00 四输入2与非门、示波器、导线 三、实验原理 TTL集成逻辑电路种类繁多，使用时应对选用的器件做简单逻辑功能检查，保证实验的顺利进行。 测试门电路逻辑功能有静态测试和动态测试两种方法。静态测试时，门电路输入端加固定的高（H）、低电平，用示波器、万用表、或发光二极管（LED）测
出门电路的输出响应。动态测试时，门电路的输入端加脉冲信号，用示波器观测输入波形与输出波形的同步关系。 下面以74LS00为例，简述集成逻辑门功能测试的方法。74LS00为四输入2与非门，电路图如3-1所示。74LS00是将四个二输入与非门封装在一个集成电路芯片中，共有14条外引线。使用时必须保证在第14脚上加+5V电压，第7脚与底线接好。 整个测试过程包括静态、动态和主要参数测试三部分。 表3-1 74LS00与非门真值表 1.门电路的静态逻辑功能测试 静态逻辑功能测试用来检查门电路的真值表，确认门电路的逻辑功能正确与否。实验时，可将74LS00中的一个与非门的输入端A、B分别作为输入逻辑变量，加高、低电平，观测输出电平是否符合74LS00的真值表（表3-1）描述功能。
第4 章 [题 4.1]．分析图P4.1电路的逻辑功能，写出输出的逻辑函数式，列出真值表，说明电路逻辑功能的特点。 P3AP1P5P2P3P4 A P 4CP2 P3Y P5P6 B P1 AB Y P2BP1 C P6CP4 图P4.1 图P4.2 解：（ 1）逻辑表达式 Y P5P6P2 P3 P4 CP4P2 P3P4CP4 P2 P3 C CP2 P3P2 P3 C C P2P3 PPC23P PC 2 3 P2 P3BP1 AP1 B AB AAB AB AB Y P2P3C P2 P3C AB AB C AB ABC AB ABC AB C ABC AB ABC AB ABC C （ 2）真值表 A B C Y A B C Y 00011000 00101011 01001101 01111110 （3）功能 从真值表看出，这是一个三变量的奇偶检测电路，当输入变量中有偶数个1 和全为0 时，Y=1，否则 Y=0 。 [题 4.3] 分析图P4.3电路的逻辑功能，写出Y1、、Y2的逻辑函数式，列出真值表，指出 电路完成什么逻辑功能。
A B Y 2 C Y 1 图 P4.3 [解 ] 解： Y2AB BC AC Y1 ABC （ A B ） C Y2 ABC （ A B ） BC AC C AB ABC ABC ） ABC ABC 真值表： A B C Y1 Y2 00000 00110 01010 01101 10010 10101 11001 11111 由真值表可知：电路构成全加器，输入 A 、B 、C 为加数、被加数和低位的进位，Y 1为“和”， Y 2为“进位”。 [题 4.4]图 P4.4 是对十进制数9 求补的集成电路CC14561 的逻辑图，写出当COMP=1 、Z=0 、和 COMP=0 、 Z=0 时， Y 1～ Y 4的逻辑式，列出真值表。
数字电子技术第三章(组合逻辑电路)作业及答案 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
第三章（组合逻辑电路）作业及答案 1、写出图3-1所示组合逻辑电路中输入输出的逻辑关系式和真值表。 图3-1：组合逻辑电路逻辑图 解：（1）C A A AC B A Y +=++=1 （2）D B C B A CD B A CD B A D BD CD A B A Y ++=++=+=++=）（ 2 2、试分析图3-2所示组合逻辑电路，写出其逻辑函数表达式。若设S 1﹑S 0为功能控制信号，A ﹑B 为输入信号，L 为输出，说明当S 1﹑S 0取不同信号值时，电路所实现的逻辑功能。 图3-2：组合逻辑电路逻辑图 3、试用与门、或门和非门，或者与门、或门和非门的组合来实现如下各逻辑函数关系，画出相应的逻辑电路图。 （1）1 Y AB BC =+ A B S 1 S 0 =1 =1 & =1
（2）2Y A C B =+（） （3）3Y ABC B EF G =++（） & & 1 ≥Y1. 1 A B C . & 1 ≥Y2 . 1 A B C & 1 ≥1 ≥& & 1 A B C . E F G .Y3 . . . 4、试用门电路设计4线-2线优先编码器，输入、输出信号都是高电平有效，要求任一按键按下时，G S 为1，否则G S =0；还要求没有按键按下时，E O 信号为1，否则为0。
5、试用逻辑门电路设计一个2选1数据选择器，输入信号为A、B，选择信号为S，输出信号为Y，要求写出真值表、逻辑函数表达式和画出逻辑电路图。 6、某公司3条装配线各需要100kW电力，采用两台发电动机供电，一台100kW，另外一台是200kW，3条装配线不同时开工，试设计一个发电动机控制电路，可以按照需求启动发电动机以达到节电的目的。
. . . 组合逻辑电路 ——血型匹配电路 一、题目： 人的血型由A、B、AB、O四种。输血时输血者的血型与受血者血型必须符合图1中用箭头指示的授受关系。判断输血者与受血者的血型是否符合上述规定，要求用八选一数据选择器（74LS151）及与非门（74LS00）实现。（提示：用两个逻辑变量的4种取值表示输血者的血型，例如00代表A、01代表B、10代表AB、11代表O。） 图1 二、分析： 人的血型由A、B、AB、O四种刚好可以用两个逻辑变量表示，在这里我们不妨设00代表血型A、01代表血型B、10代表血型AB、11代表血型O。由于我们是要来判断两个血型是否匹配，则我们需要用四个逻辑变量，通过对四个逻辑变量进行逻辑设计，从而得到所需要求电路。 题目要求用八选一数据选择器（74LS151）及与非门（74LS00）实现。74LS151只有8个数据输入端要来实现四个逻辑变量（16个数据最小项）的数据逻辑组合。这是必须有一个逻辑变量接到74LS151的数据输入端。 我们不妨把输血者血型用逻辑变量BA表示，受血者血型用逻辑变量DC表示，则由图一所指示的授受关系。得到能否匹配的卡诺图，其中匹配用1表示，不能用0表示。 做出逻辑变量ABCD的卡诺图如下图所示：
DC BA 00 01 11 10 00 01 11 10 由于用74LS151，需要把一个变量放到数据输入端，这里我们不妨把D 放到数据输入端我们得到卡诺图2 m 0 m 1 m 3 m 2 m 6 m 7 m 5 m 4 D ABC 000 001 011 010 110 111 101 100 0 1 D 0=1 D 1=D D 3=1 D 2=D D 6=0 D 7=1 D 5= D 4=0 由此我们可以的做出仿真电路： VCC 5V U1 74LS151N G 07MUX ~W 6 D04D13D22D31D415D514D613D7 12 A 11C 9 B 10Y 5~G 7 X1 5 V J1 Key = Space J2 Key = Space J3 Key = Space J4 Key = Space VCC 5V U2A 74S00D & 1 0 0 1 0 1 0 1 1 1 1 1 0 0 0 1 1 0 1 0 0 1 1 0 1 1 1 1 0 1 0 0
第2章习题 一、单选题 1.若在编码器中有50个编码对象，则输出二进制代码位数至少需要（ B ）位。 A）5 B）6 C）10 D）50 2.一个16选1的数据选择器，其选择控制（地址）输入端有（ C ）个，数据输入端有（ D ）个，输出端有（ A ）个。 A）1 B）2 C）4 D）16 3.一个8选1的数据选择器，当选择控制端S2S1S0的值分别为101时，输出端输出（ D ）的值。 A）1 B）0 C）D4D）D5 4.一个译码器若有100个译码输出端，则译码输入端至少有（ C ）个。 A）5 B）6 C）7 D）8 5.能实现并-串转换的是（ C ）。 A）数值比较器B）译码器C）数据选择器D）数据分配器 6.能实现1位二进制带进位加法运算的是（ B ）。 A）半加器B）全加器C）加法器D）运算器 7.欲设计一个3位无符号数乘法器（即3×3），需要（）位输入及（ D ）位输出信号。A）3，6 B）6，3 C）3，3 D）6，6 8.欲设计一个8位数值比较器，需要（）位数据输入及（ B ）位输出信号。 A）8，3 B）16，3 C）8，8 D）16，16 9. 4位输入的二进制译码器，其输出应有（ A ）位。 A）16 B）8 C）4 D）1 二、判断题 1. 在二——十进制译码器中，未使用的输入编码应做约束项处理。（） 2. 编码器在任何时刻只能对一个输入信号进行编码。（）
3. 优先编码器的输入信号是相互排斥的，不容许多个编码信号同时有效。（ ） 4. 编码和译码是互逆的过程。（ ） 5. 共阴发光二极管数码显示器需选用有效输出为高电平的七段显示译码器来驱动。（ ） 6. 3位二进制编码器是3位输入、8位输出。（ ） 7. 组合逻辑电路的特点是：任何时刻电路的稳定输出，仅仅取决于该时刻各个输入变量的取值，与电路原来的状态无关。（ ） 8. 半加器与全加器的区别在于半加器无进位输出，而全加器有进位输出。（ ） 9. 串行进位加法器的优点是电路简单、连接方便，而且运算速度快。（ ） 10. 二进制译码器的每一个输出信号就是输入变量的一个最小项。（ ） 11. 竞争冒险是指组合电路中，当输入信号改变时，输出端可能出现的虚假信号。（ ） 三、综合题 1．如图所示逻辑电路是一个什么电路，当A 3～A 0输入0110，B 3～B 0输入1011，Cin 输入1时，Cout 及S 3～S 0分别输出什么 +A 3B 3C in 3C out +++A 2B 2A 1B 1A 0B 0210 答：图中所示电路是4位串行进位全加器电路 C out =1，S 3S 2S 1S 0=0001 2．使用门电路设计一个4选1的数据选择 器，画出逻辑图。 解：4选1数据选择器有4个数据输入 端（D 0D 1D 2D 3），2个选择输入端（S 1S 0），1个 数据输出端（Y ）。真值表如下： D S 1 S 0 Y
第五章 组合逻辑电路典型例题分析 第一部分：例题剖析 例1．求以下电路的输出表达式： 解： 例2．由3线－8线译码器Ｔ4138构成的电路如图所示，请写出输出函数式． 解： Y = AC BC ABC = AC +BC + ABC = C(AB) +CAB = C (AB) T4138的功能表 & & Y 0 Y 1 Y 2 Y 3 Y 4 Y 5 Y 6 Y 7 “1” T4138 A B C A 2A 1A 0Ya Yb S 1 S 2 S 30 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 1 S 1S 2S 31 0 01 0 01 0 01 0 01 0 01 0 01 0 01 0 0 A 2A 1A 0Y 0Y 1Y 2Y 3Y 4Y 5Y 6Y 70 1 1 1 1 1 1 11 0 1 1 1 1 1 11 1 0 1 1 1 1 11 1 1 0 1 1 1 11 1 1 1 0 1 1 11 1 1 1 1 0 1 11 1 1 1 1 1 0 11 1 1 1 1 1 1 0
例3．分析如图电路，写出输出函数Ｚ的表达式。CC4512为八选一数据选择器。 解： 例4．某组合逻辑电路的真值表如下，试用最少数目的反相器和与非门实现电路。（表中未出现的输入变量状态组合可作为约束项） CC4512的功能表 A ? DIS INH 2A 1A 0Y 1 ?0 1 0 0 0 00 00 00 0 0 0 0 00 0 ?????0 0 00 0 10 1 00 1 11 0 0 1 0 11 1 01 1 1 高阻态 0D 0D 1D 2D 3D 4D 5D 6D 7 Z CC4512 A 0A 1A 2 D 0 D 1 D 2 D 3 D 4 D 5 D 6 D 7 DIS INH D 1 D A B C D Y 0 0 0 0 1 0 0 0 1 00 0 1 0 10 0 1 1 00 1 0 0 0 CD AB 00 01 11 1000 1 0 0 101 0 1 0 1 11 × × × ×10 0 1 × × A B 第一步画卡诺图第三步画逻辑电路图
组合逻辑电路大作业报告 学院：自动化学院 班级：自动化1702 班 姓名：马子茹 173407020203
一、题目要求 试用与非门或74LS151分别设计一个血型配对指示器，输血时供血者和受血者的血型配对情况为：（1）同一血型之间可以相互输血；（2）AB型受血者可以接受任何血型的输血；（3）O型输血者可以给任何血型的受血者输血。当受血者的血型和供血者的血型符合要求时绿灯亮，否则红灯亮。 二、逻辑分析 人的血型有A、B、AB、O四种。输血时输血者的血型与受血者的血型必须符合图示中用箭头指示的授受关系。 假设MN代表输血者的血型(00为A型血、01为B型血、10为AB型血、11为O型血)，PQ代表受血者的血型(00为A型血、01为B型血、10为AB型血、11为O型血)。假设Y为输出，Y=1时表示血型匹配绿灯亮，Y=0时表示血型不匹配红灯亮。由此可以列出输血、受血血型是否匹配的真值表如下。
根据真值表可以得到逻辑函数表达式为： Y=M'N'P'Q'+M'N'PQ'+ M'NP'Q + M'NPQ'+ MN'PQ'+ MNP'Q'+MNPQ'+MNP'Q+ MNPQ 三、用与非门设计血型配对指示器 1、设计过程 利用卡诺图将逻辑函数表达式进行化简： 化简结果为：Y=M'N'Q'+NP'Q+PQ'+MN跟据化简结果进行与非门逻辑电路设计
2、仿真过程 因为实验情况较多，我们选择了随机抽取的的四种仿真效果作为参考：两种可以输血（亮绿灯），两种不可输血（亮红灯）的情况。 （1）Y=1，亮绿灯，可以输血。 ①当输入M=N=P=Q=0时，输出Y=1。既A血型可以给A血型输血，亮绿灯，演示结果如图： ②当输入M=0,N=1,P=1,Q=0时，输出Y=1。既B血型可以给AB血型输血，亮绿灯，演示结果如图：
第4章 [题]．分析图电路的逻辑功能，写出输出的逻辑函数式，列出真值表，说明电路逻辑功能的特点。 图P4.1 B Y AP 56 P P = 图 解：（1）逻辑表达式 ()()() 5623442344 232323232323 Y P P P P P CP P P P CP P P C CP P P P C C P P P P C P PC ===+=+=++=+ 2311P P BP AP BABAAB AB AB ===+ ()()()2323Y P P C P P C AB AB C AB ABC AB AB C AB AB C ABC ABC ABC ABC =+=+++=+++=+++ （2）真值表 （3）功能 从真值表看出，这是一个三变量的奇偶检测电路，当输入变量中有偶数个1和全为0时，Y =1，否则Y=0。 [题] 分析图电路的逻辑功能，写出Y 1、、Y 2的逻辑函数式，列出真值表，指出电路完成什么逻辑功能。
图P4.3 B 1 Y 2 [解] 解： 2Y AB BC AC =++ 12 Y ABC A B C Y ABC A B C AB BC AC ABC ABC ABC ABC =+++=+++++=+++（）（）） 由真值表可知：、C 为加数、被加数和低位的进位，Y 1为“和”，Y 2为“进位”。 [题] 图是对十进制数9求补的集成电路CC14561的逻辑图，写出当COMP=1、Z=0、和COMP=0、Z=0时，Y 1～Y 4的逻辑式，列出真值表。
图P4.4 [解] （1）COMP=1、Z=0时，TG 1、TG 3、TG 5导通，TG 2、TG 4、TG 6关断。 3232211 , ,A A Y A Y A Y ⊕===， 4324A A A Y ++= （2）COMP=0、Z=0时， Y 1=A 1， Y 2=A 2， Y 3=A 3， Y 4=A 4。 COMP=0、Z=0的真值表从略。 [题] 用与非门设计四变量的多数表决电路。当输入变量A 、B 、C 、D 有3个或3个以上为1时输出为1，输入为其他状态时输出为0。 [解] 题的真值表如表所示，逻辑图如图(b)所示。

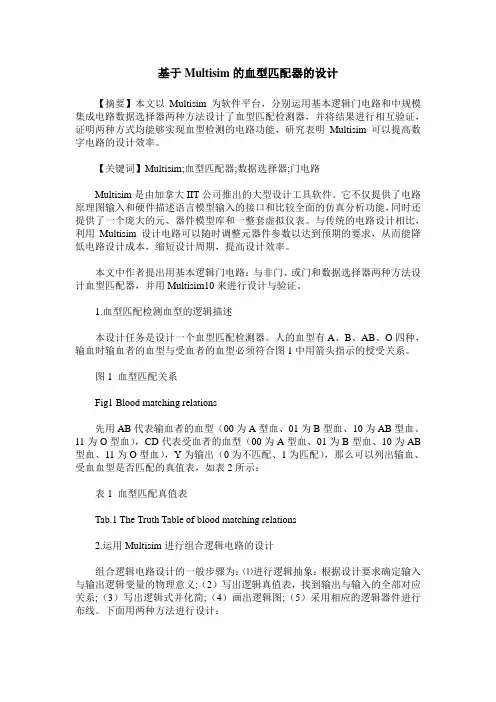

福建农林大学金山学院 课程设计报告 课程名称：数字电子技术课程设计 课程设计题目：血型匹配检测器的设计 姓名： 专业：电气工程及其自动化 年级：2013级 学号： 指导教师：张振敏 职称：讲师 2015年7月3日 一、实验目的 人的血型有A、B、AB、O四种。输血时输血者的血型与受血者的血型必须符合一定的授受关系。设计这个逻辑电路，判断输血者与受血者的血型是否符合上述规定。 二、软件介绍 仿真软件Multisim是一个专门用于电子电路仿真与设计的EDA工具软件。作为 Windows下运行的个人桌面电子设计工具， Multisim是一个完整的集成化设计环境。Multisim计算机仿真与虚拟仪器技术可以很好地解决理论教学与实际动手实验相脱节的这一问题。学员可以很方便地把刚刚学到的理论知识用计算机仿真真实的再现出来，并且可以用虚拟仪器技术创造出真正属于自己的仪表。Multisim软件绝对是电子学教学的首选软件工具。 特点：直观的图形界面；丰富的元器件；强大的仿真能力；丰富的测试仪器；完备的分析手段；独特的射频(RF)模块；强大的MCU模块；完善的后处理；详细的报告；兼容性好的信息转换。三、设计过程 人的血型有A、B、AB、O四种。输血时输血者的血型与受血者的血型必须符合图示中用箭头指示的授受关系。 先用AB代表输血者的血型(00为A型血、01为B型血、10为AB型血、II为0型血)，CD代
表受血者的血型(00为A 型血、01为B 型血、10为AB 型血、II 为0型血)，Y 为输出(0为不匹配、1为匹配)，那么可以列出输血、受血血型是否匹配。 血型匹配真值表： 根 据 真 值 表 可 以得 到 逻 辑 函 数 表 达 式 为 ： Y=A'B'C'D'+A'BC'D+A'BCD'+A'BCD+AB'C'D'+AB'CD'+ABC'D'+ABCD'+ABCD 化简，得：Y=B'C'D'+A'BD+AD'+BC 数据选择器可以根据地址输入端的二进制信号，对输入端信号进行选择。八选一数据选择器74HC151是集成的有三个地址输入端A2、A1、A0，八个数据输入端D0~D7的中规模组合逻辑电路。 74HC151数据选择器的功能可以用逻辑函数表示为:∑==7 0i i i 012m ,,(D A A A Y ） 根据公式： Y=A'B'C'D'+A'BC'D+A'BCD'+A'BCD+AB'C'D'+AB'CD'+ABC'D'+ABCD'+ABCD 将A →A 2、B →A 1、C →A 0,因此逻辑式可以表示为： Y=m 0D' + m 1D' + m 2D + m 3D' + m 5D ’十m 6+m 7 故： D 0=D 1= D 3=D 5=D', D 2 = D, D 4=0,D 6=D 7=1
组合逻辑电路练习题及答案 一.填空题(10) 1．任何有限的逻辑关系，不管多么复杂，其逻辑函数都可通过逻辑变量的与、或、非三种运算符加以实现，但逻辑函数的一般表达式不是唯一的，而其标准表达式是唯一的。 2．任意两个最小项之积为0，任意两个最大项之和为1。 3．对于逻辑函数BC A F，但这 AB F，为了化简，利用逻辑代数的基本定理，可表示为C C A AB 可能引起0型险象，因为在B=1、C=1时，化简前逻辑函数的值恒为1，但化简后逻辑函数的值为A A。 4．当我们在计算机键盘上按一个标为“9”的按键时，键盘向主机送出一个ASCII码，这个ASCII码的值为39。 5．在 3.3V供电的数字系统里，所谓的高电平并不是一定是 3.3V，而是有一个电压范围，我们把这个电压范围称为高电平容限；同样所谓的低电平并不是一定是0V，而也是有一个电压范围，我们把这个电压范围称为低电平容限。 二.选择题(10) 1．在下列程序存储器的种类中，可在线改写的有 b d。 a. PROM； b. E2PROM； c. EPROM； d. FLASH_M 2．为了实现某种逻辑运算关系，其实现方法有多种多样，其中历史上曾经用到的有以下几种方式，但实现的空间密度最小、能耗最低、能得到普及应用的实现方式是d。 a. 机械式； b.电磁式； c. 分立元件式； d. 集成电路 3．在数字电路中，根据电路是否具有反馈记忆功能，将其分为组合逻辑电路和时序逻辑电路两种。下列各项中，为组合逻辑电路的是befgi ，为时序逻辑电路的是acdh。 a. 触发器； b. 译码器； c. 移位寄存器； d. 计数器； e. 加法器； f. 编码器；ｇ. 数值比较器；h. 寄存器；i. 多路选择器 4．卡诺图上变量的取值顺序是采用b的形式，以便能够用几何上的相邻关系表示逻辑上的相邻。 a. 二进制码； b. 循环码； c. ASCII码； d. 十进制码 5．在可编程逻辑芯片中，有PROM、PAL、GAL、CPLD等多种结构方式，其中PROM是b，PAL 是c，GAL是a，CPLD是a。 a. 与阵列可编程； b.或阵列可编程； c. 与或阵列皆可编程 三.简答题(50) 1．分别画出JK和D触发器的电路符号图，并分别画出将JK触发器转换成D触发器以及将D触发器转换成JK触发器的电路连接图。 1
I I 4 5 7 I 1 6 2 I I I 0 3 I I I 9 8 I 图 P5.7 图P5.8 第5章 组合逻辑电路应用 习题5 5.1 设计一个10线-4线编码器，输出为8421BCD 码。 5.2 试用2片8线-3线优先编码器74148，设计一个10线-4线优先编码器。连接时允许附加必要的门电路。 5.3 试分析图P5.3所示电路的功能（74148为8线-3线优先编码器）。 5.4 分析图P5.4所示电路的功能。 5.5 用2片3线-8线译码器74138，组成4线-16线译码器。 5.6 某一个8421BCD 码七段荧光数码管译码电路的e 段部分出了故障，为使数码管能正确地显示0～9十种状态，现要求单独设计一个用与非门组成的e 段译码器。已知共阳极数码管如图P5.6所示。 5.7 分析图P5.7所示电路的功能（74148为8线-3线优先编码器）。 5.8 画出用两片4线-16线译码器74154组成5线-32译码器的接线图。图P5.8是74154的符号，S A 和S B 是两个控制端（亦称片选端），译码器工作时应使S A 和S B 同时为低电平，当输入信号A 3A 2A 1A 0为0000到1111共16种状态时，输出端从Y 0到Y 15依次给出低电平输出信号。 图P5. 4 图P5.6 图P5.3
5.9 设计一个编码转换器，将三位2进制码转换为循环码。 5.10 某医院的某层有6个病房和一个大夫值班室，每个病房有一个按扭，在大夫值班室有一个优先编码器电路，该电路可以用数码管显示病房的编码。各个房间按病人病情严重程度不同分类，1号房间病人病情最重，病情按房间号依次降低，6号房间病情最轻。试设计一个呼叫装置，该装置按病人的病情严重程度呼叫大夫，若两个或两个以上的病人同时呼叫大夫，则只显示病情最重病人的呼叫。 5.11 设计一个电话机信号控制电路。电路有I 0（火警）、I 1（盗警）和I 2（日常业务）三种输入信号，通过排队电路分别从Y 0、Y 1、Y 2输出，在同一时间只能有一个信号通过。如果同时有两个以上信号出现时，应首先接通火警信号，其次为盗警信号，最后是日常业务信号。试按照上述轻重缓急设计该信号控制电路。要求用集成门电路7400（每片含4个2输入端与非门）实现。 5.12 试用一片3线-8线译码器T3138，实现下列逻辑函数（可使用必要的门电路）： （1）B A L =1 （2）B A AB L +=2 （3）C B A L ⊕⊕=3 5.13 用4路数据选择器实现下列函数: (1) ∑=)5,4,2,0(),,(1m C B A L (2) ∑= )7,5,3,1(),,(2m C B A L （3）∑=)7,5,2,0(),,(3m C B A L （4）∏= )3,2,0(),,(4M C B A L 5.14 用8路数据选择器实现下列函数： (1) ∑=)15,13,10,8,7,5,2,0(),,,(1m D C B A L (2) ∑= )12,10,9,5,4,3,0(),,,(2m D C B A L (3) C B AB C B A L +=),,(3 5.15 将四选一数据选择器，扩展为16选一数据选择器。 5.16 用3线-8线译码器74138和8选1数据选择器74151和少量与非门实现组合逻辑电路。当控制变量C 2C 1C 0=000时，F=0；C 2C 1C 0=001时，F=ABC ；C 2C 1C 0=010时，F=A+B+C ；C 2C 1C 0=011时，F=ABC ；C 2C 1C 0=100时，F=C B A ++；C 2C 1C 0=101时，F=C B A ⊕⊕；C 2C 1C 0=110时，F=AB+AC+BC ；C 2C 1C 0=111时，F=1。画出电路图。 5.17 分析图P5.17所示电路的工作原理，说明电路的功能。
组合逻辑电路 ——血型匹配电路 一、 题目： 人的血型由A 、B 、AB 、O 四种。输血时输血者的血型和受血者血型必须符合图1中用箭头指示的授受关系。判断输血者和受血者的血型是否符合上述规定，要求用八选一数据选择器（74LS151）及和非门（74LS00）实现。（提示：用两个逻辑变量的4种取值表示输血者的血型，例如00代表A 、01代表B 、10代表AB 、11代表O 。） A B AB O A B AB O 图1 二、 分析： 人的血型由A 、B 、AB 、O 四种刚好可以用两个逻辑变量表示，在这里我们不妨设00代表血型A 、01代表血型B 、10代表血型AB 、11代表血型O 。由于我们是要来判断两个血型是否匹配，则我们需要用四个逻辑变量，通过对四个逻辑变量进行逻辑设计，从而得到所需要求电路。 题目要求用八选一数据选择器（74LS151）及和非门（74LS00）实现。74LS151只有8个数据输入端要来实现四个逻辑变量（16个数据最小项）的数据逻辑组合。这是必须有一个逻辑变量接到74LS151的数据输入端。 我们不妨把输血者血型用逻辑变量BA 表示，受血者血型用逻辑变量DC 表示，则由图一所指示的授受关系。得到能否匹配的卡诺图，其中匹配用1表示，不能用0表示。 做出逻辑变量ABCD 的卡诺图如下图所示： DC BA 00 01 11 10 00 01 11 10 由于用74LS151，需要把一个变量放到 数据输入端，这里我们不妨把D 放到数据输入端我们得到卡诺图2 m 0 m 1 m 3 m 2 1 0 0 1 0 1 0 1 1 1 1 1 0 0 0 1
m 6 m 7 m 5 m 4 D ABC 000 001 011 010 110 111 101 100 0 1 D 0=1 D 1=D D 3=1 D 2=D D 6=0 D 7=1 D 5= D 4=0 由此我们可以的做出仿真电路： VCC 5V U1 74LS151N G 07MUX ~W 6 D04D13D22D31D415D514D613D7 12 A 11C 9 B 10Y 5~G 7 X1 5 V J1 Key = Space J2 Key = Space J3 Key = Space J4 Key = Space VCC 5V U2A 74S00D & 三、 仿真验证： 当BA=00,DC=00时：可以看见指示灯亮，输出高电平，输出正确 VCC 5V U1 74LS151N G 07MUX ~W 6 D04D13D22D31D415D514D613D7 12 A 11C 9 B 10Y 5~G 7 X1 J1 Key = Space J2 Key = Space J3 Key = Space J4 Key = Space VCC 5V U2A 74S00D & 1 0 1 0 0 1 1 0 1 1 1 1 0 1 0 0
第4章 [题4.1]．分析图P4.1电路的逻辑功能，写出输出的逻辑函数式，列出真值表，说明电路逻辑功能的特点。 图P4.1 B Y AP 56 P P = 图P4.2 解：（1）逻辑表达式 ()()() 5623442344 232323232323 Y P P P P P CP P P P CP P P C CP P P P C C P P P P C P PC ===+=+=++=+ 2311P P BP AP BABAAB AB AB ===+ ()()()2323Y P P C P P C AB AB C AB ABC AB AB C AB AB C ABC ABC ABC ABC =+=+++=+++=+++ （2）真值表 （3）功能 从真值表看出，这是一个三变量的奇偶检测电路，当输入变量中有偶数个1和全为0时，Y =1，否则Y=0。 [题4.3] 分析图P4.3电路的逻辑功能，写出Y 1、、Y 2的逻辑函数式，列出真值表，指出电路完成什么逻辑功能。
图P4.3 B 1 Y 2 [解] 解： 2Y AB BC AC =++ 12 Y ABC A B C Y ABC A B C AB BC AC ABC ABC ABC ABC =+++=+++++=+++（）（）） B 、 C 为加数、被加数和低位的进位，Y 1为“和”，Y 2为“进位”。 [题4.4] 图P4.4是对十进制数9求补的集成电路CC14561的逻辑图，写出当COMP=1、Z=0、和COMP=0、Z=0时，Y 1～Y 4的逻辑式，列出真值表。
图P4.4 [解] （1）COMP=1、Z=0时，TG 1、TG 3、TG 5导通，TG 2、TG 4、TG 6关断。 3232211 , ,A A Y A Y A Y ⊕===， 4324A A A Y ++= （2）COMP=0、Z=0时， Y 1=A 1， Y 2=A 2， Y 3=A 3， Y 4=A 4。 COMP =0、Z=0的真值表从略。 [题4.5] 用与非门设计四变量的多数表决电路。当输入变量A 、B 、C 、D 有3个或3个以上为1时输出为1，输入为其他状态时输出为0。 [解] 题4.5的真值表如表A4.5所示，逻辑图如图A4.5(b)所示。
实验三组合逻辑电路设计（含门电路功能测试）
一、实验目的 1.掌握常用门电路的逻辑功能 2.掌握小规模集成电路设计组合逻辑电路的方法 3.掌握组合逻辑电路的功能测试方法 二、实验设备与器材 Multisim 、74LS00 四输入2与非门、示波器、导线 三、实验原理 TTL集成逻辑电路种类繁多，使用时应对选用的器件做简单逻辑功能检查，保证实验的顺利进行。
测试门电路逻辑功能有静态测试和动态测试两种方法。静态测试时，门电路输入端加固定的高（H）、低电平，用示波器、万用表、或发光二极管（LED）测出门电路的输出响应。动态测试时，门电路的输入端加脉冲信号，用示波器观测输入波形与输出波形的同步关系。 下面以74LS00为例，简述集成逻辑门功能测试的方法。74LS00为四输入2与非门，电路图如3-1所示。74LS00是将四个二输入与非门封装在一个集成电路芯片中，共有14条外引线。使用时必须保证在第14脚上加+5V电压，第7脚与底线接好。 整个测试过程包括静态、动态和主要参数测试三部分。 表3-1 74LS00与非门真值表
A B C 0 0 1 0 1 1 1 0 1 1 1 0 1.门电路的静态逻辑功能测试 静态逻辑功能测试用来检查门电路的真值表，确认门电路的逻辑功能正确与否。实验时，可将74LS00中的一个与非门的输入端A、B分别作为输入逻辑变量，加高、低电平，观测输出电平是否符合74LS00的真值表（表3-1）描述功能。 测试电路如图3-2所示。试验中A、B输入高、低电平，由数字电路实验箱中逻辑电平产生电路产生，输入F可直接插至逻辑电平只是电路的某一路进行显示。 仿真示意
第四章组合逻辑电路 4.1概述 1、数字电路种类：逻辑电路根据输岀信号对输入信号响应的不同分为两类：一类是组合逻辑电路，简称组合电路;另一类是时序逻辑电路，简称时序电路。 2、组合逻辑电路定义：某一时刻电路的输出状态仅由该时刻电路的输入信号决定，而与该电路在此输入信号之前所具有的状态无关。从电路结构上来看，组合逻辑电路的输出端和输入端之间没有反馈回路。 3、电路结构框图 组合电路的一般电路结构如右图所示。可用如下表达式裏示： X n-P X n） 点. | i 1）电路由逻辑门构成，不含记忆元件. 2）输出卷反馈到输入的回路（不含反馈元 件）所以输出与电路原来状态无关时序电路（以 后祥细讨论）某一时刻电路的输岀状态不仅取决 于该时刻电路的输入信号,还与该电路在此输入 信号之前所具有的状态有关。组逻电合辑路 X千― n-1 X n 组合电路有两类问题：7?给定电路，分析其功能。
4.2组合逻辑电路的分析方法与设计方法 421组合电路的分析方法 一、分析步骤： 1、由已知的逻辑图，写出相应的逻辑函数式； 2、对函数式进行化简； 3、根据化简后的函数式列真值表； 4、找出其逻辑功能； 5、评价与改进。（评价给定的逻辑电路是否经济、合理。）设计步骤用框图表示如下:
A?B (A^)C i+AB C (A^B)C f +AB = (A^B)C i +AB 一位二进制加法器。 A 为被加数， B 为加数, C,为低位的进位数。 S 为本位之和， C 。是本位向高位的进 位数。 ? 真值表 A^B 0 0 7 0 1 1 0 0 0 0 0 0 0 0 1 0 0 1 0 1 s (A?B)C Z 0 0 1 0 1 0 0 1 1 0 0 1 0 1 A?B?C. AB T" 0 0 0 0 0 0 0 0 1 0 1 Co P 0 0
习题 4.1写出图所示电路的逻辑表达式，并说明电路实现哪种逻辑门的功能。（基本题属于4.1节） 习题4.1图 解：B A B A B A B A B A F ⊕=+=+= 该电路实现异或门的功能 4.2分析图所示电路，写出输出函数F 。（基本题属于4.1节） 习题4.2图 解：[]B A B B B A F ⊕=⊕⊕⊕=)( 4.3已知图示电路及输入A 、B 的波形，试画出相应的输出波形F ，不计门的延迟．（基本 题属于4.1节） 图 解：B A B A B A AB B AB A AB B AB A F ⊕=?=???=???= 4.4由与非门构成的某表决电路如图所示。其中A 、B 、C 、D 表示4个人，L=1时表示决议通过。（基本题属于4.1节） （1） 试分析电路，说明决议通过的情况有几种。 （2） 分析A 、B 、C 、D 四个人中，谁的权利最大。 L B A =1 =1 =1 F F B A
习题4.4图 解：（1）ABD BC CD ABD BC CD L ++=??= （2） (3)4.5分析图所示逻辑电路，已知S 1﹑S 0为功能控制输入，A ﹑B 为输入信号，L 为输出，求电路所具有的功能。（基本题属于4.1节） 习题4.5图 解：（1）011011)(S S B S A S S B S A L ⊕⊕+⊕=⊕⊕?⊕= (2) (3)当S 1S 0=00和S 1S 0=11时，该电路实现两输入或门，当S 1S 0=01时，该电路实现两输入或非门，当S 1S 0=10时，该电路实现两输入与非门。 4.6试分析图所示电路的逻辑功能，并用最少的与非门实现。（综合题属于4.1、4.2节） 10
第六章几种常用的组合逻辑电路 一、填空题 1、（8-1易）组合逻辑电路的特点是：电路在任一时刻输出信号稳态值由决定（a、该时刻电路输入信号；b、信号输入前电路原状态），与无关（a、该时刻电路输入信号；b、信号输入前电路原状态），属于（a、有；b、非）记忆逻辑电路。 2、（8-2易）在数字系统中，将具有某些信息的符号变换成若干位进制代码表示，并赋予每一组代码特定的含义，这个过程叫做，能实现这种 功能的电路称为编码器。一般编码器有n个输入端，m个输出端，若输入低电平有效，则在任意时刻，只有个输入端为0，个输入端为1。对于优先编码器，当输入有多个低电平时，则。 3、（8-3易，中）译码是的逆过程，它将转换成。译码器有多个输入和多个输出端，每输入一组二进制代码，只有个输出端有效。n 个输入端最多可有个输出端。 4、（8-2易）74LS148是一个典型的优先编码器，该电路有个输入端和个输出端，因此，又称为优先编码器。 5、（8-4中）使用共阴接法的LED数码管时，“共”端应接，a~g应接输出有效的显示译码器；使用共阳接法的LED数码管时，“共”端应接，a~g应接输出有效的显示译码器，这样才能显示0~9十个数字。 6、（8-4中）译码显示电路由显示译码器、和组成。 7.（8-4易）译码器分成___________和___________两大类。 8.（8-4中）常用数字显示器有_________,_________________,____________等。 9.（8-4中）荧光数码管工作电压_______，驱动电流______，体积_____，字形清晰美观，稳定可靠，但电源功率消耗______，且机械强度_____。 10．（8-4中）辉光数码管管内充满了_________，当它们被______时，管子就发出辉光。 11.（8-4易）半导体发光二极管数码管（LED）可分成_______，_______两种接法。 12.（8-4中）发光二极管正向工作电压一般为__________。为了防止二极管过电流而损坏，使用时在每个二极管支路中应______________。 13.（8-3中）单片机系统中，片内存储容量不足需要外接存储器芯片时，可用_________作高位地址码。 14.（8-3中）数字系统中要求有一个输入端，多个数据输出端，可用_________输入端作为
第三章 组合逻辑电路练习题及答案 [3.1] 分析图P3.1电路的逻辑功能，写出Y 1、、Y 2的逻辑函数式，列出真值表，指出电路完成什么逻辑功能。 [解] BC AC AB Y BC AC AB C B A ABC Y ++=+++++=21)( B 、 C 为加数、被加数和低位的进位，Y 1为“和”，Y 2为“进位”。 [3.2] 图P3.2是对十进制数9求补的集成电路CC14561的逻辑图，写出当COMP=1、Z=0、和COMP=0、Z=0时，Y 1～Y 4的逻辑式，列出真值表。
[解] （1）COMP=1、Z=0时，TG 1、TG 3、TG 5导通，TG 2、TG 4、TG 6关断。 3232211 , ,A A Y A Y A Y ⊕===， 4324A A A Y ++= （2）COMP=0、Z=0时， Y 1=A 1， Y 2=A 2， Y 3=A 3， Y 4=A 4。 COMP =0、Z=0的真值表从略。 [3.3] 用与非门设计四变量的多数表决电路。当输入变量A 、B 、C 、D 有3个或3个以上为1时输出为1，输入为其他状态时输出为0。 [解] 题3.3的真值表如表A3.3所示，逻辑图如图A3.3所示。 ABCD D ABC D C AB CD B A BCD A Y ++++= BCD ACD ABC ABC +++=
B C D A C D A B D A B C ???= [3.4] 有一水箱由大、小两台泵M L 和M S 供水，如图P3.4所示。水箱中设置了3个 水位检测元件A 、B 、C 。水面低于检测元件时，检测元件给出高电平；水面高于检测元件时，检测元件给出低电平。现要求当水位超过C 点时水泵停止工作；水位低于C 点而高于B 点时M S 单独工作；水位低于B 点而高于A 点时M L 单独工作；水位低于A 点时M L 和M S 同时工作。试用门电路设计一个控制两台水泵的逻辑电路，要求电路尽量简单。 [解] 题3.4的真值表如表A3.4所示。 真值表中的C B A 、C B A 、C B A 、C AB 为约束项，利用卡诺图图A3.4(a)化简后得到：
第五章组合逻辑电路 内容提要 【熟悉】组合逻辑电路的特点(功能、结构) 【掌握】组合逻辑电路的一般分析方法和设计方法 【熟悉】常见的五种组合逻辑电路 【掌握】中规模集成组合逻辑电路的应用(扩展与实现组合逻辑函数) 【了解】组合逻辑电路中的竞争和险象 一．一．网上导学 二．二．本章小结 三．三．典型例题 四．四．习题答案 网上导学 一. 一.组合逻辑电路的特点:p123 功能：输出仅取决于该时刻的输入而与电路原状态无关(无记忆功能)； 结构(无记忆元件,无反馈环路). 二. 二.组合逻辑电路的一般分析方法(组合逻辑电路图→求解逻 辑功能): 组合逻辑电路图→列出逻辑函数表达式(迭代法,由输入逐级向后推) →求标准表达式或简化的表达式(转换或化简) →列出相应的真 值表→判断电路功能。例5.2.1(异或门) P124 分析图5.3.3逻辑电路
1.1.迭代法求输出逻辑表达式,如图： 图中,C=B A ,D=AB,用迭代法求出电路输出逻辑表达式 F= 2.列出真值表(表5.2.1, P125) 分析真值表可知该电路是一个异或门 例2. 试分析下面电路 1.由上图可知E=AB，D=AC，G=BC，迭代法得F=E+D+G=AB+AC+BC 2. 列出相应的真值表
由真值表可以看出,该逻辑电路是一个三人多数表决电路。 三. 三. 组合逻辑电路的一般设计方法： 根据设计要求(要实现的逻辑功能)→画出逻辑电路图. 设计要求→列出真值表(确定输入、输出变量及它们的逻辑关系) →化简写出简化的逻辑表达式(→或转换成逻辑器件所需的表达形式)→画出逻辑图。 例5.3.1(多数表决器) P125。 举例：设计一个一位加法器(半加器)电路. 1. 1. 该电路有两个输入An 、Bn 和二个输出Sn 和Cn, An Bn Sn Cn 0 0 0 0 0 1 1 0 1 0 1 0 1 1 1 Sn=Bn An Bn An Bn An ⊕=+,Cn=An*Bn 3. 3. 画出逻辑图 四.组合逻辑电路中的竞争和险象：P126~P129
