城市轨道交通工程~地面高程控制测量一、二等水准测量规范4.1一般规定
4.1.1 城市轨道交通工程高程测量应采用统一的高程系统，并应与现有城市高程系统相一致。
4．1.2 城市轨道交通工程高程控制网为水准网，应分两个等级布设:一等水准网是与城市二等水准网精度一致的水准网,二等水准网是加密的水准网。现有城市一、二等水准点间距小于4km时,应一次布设城市轨道交通工程二等水准网。
4.1．3 水准网应沿线路附近线路布设成附合线路、闭合线路或节点网。二等水准点间距平均8０0ｍ,联测城市一、二等水准点的总数不应少于３个，宜均匀分布。
4.1.4 水准网测量的主要技术要求应符合表4.1.4的规定。
表４.１．4 水准网测量的主要技术要求
水准测量等级每千米高差中数
中误差（mm）
符合水准
路线平均
长度(k
ｍ）
水准仪
等级
水准尺观测次数
往返较
差、附合
或环线闭
合差
（mm) 偶然中
误差Ｍ
△
全中误
差Mw
与已知
点联测
附合或
环线
一等±1 ±2 35~４５DS1 瓦尺或
条码尺
往返测
各一次
往返测
各一次±4
二等±2 ±4 2~4 ＤＳ1 瓦尺或
条码尺
往返测
各一次
往返测
各一次±8
２采用数字水准仪测量的技术要求与同等级的光学水准仪测量技术要求相同。
4．1.５水准点应选在施工影响的变形区域以外稳固、便于寻找、保存和引测的地方，宜每隔3km埋设１个深桩或基岩水准点。车站、竖井及车辆段附近水准点布设数量不应少于2个。
4.1．6 当水准路线跨越江、河、湖、塘且视线长度小于1０0m时，可采用一般水准测量方法进行观测;视线长度大于１00m时，应进行跨河水准测量。跨河水准测量可采用光学测微法、倾斜螺旋法、经纬仪倾角法和光电测距三角高程
法等,其技术要求应符合现行国家标准《国家一、二等水准测量规范》ＧB128９7的相关规定。
4.1.7 水准点标石和标志应按本规范附录B中的图B．0.1、图B.０.2、图Ｂ.0.３和图B.0．4的形式和规格埋设适宜的水准标石。水准点也可以利用精密导线点标石,墙上水准点应选在稳固的永久性建筑上。
4.1．8 水准点标石埋设结束后，应绘制点之记，并办理水准点委托保管书。
4.1.9 对已建成的水准网应定期进行复测,第一次复测应在开工前进行,之后应一年复测一次，且应根据点位稳定情况适当调整复测频次。复测精度不应低于原测精度，高程较差不应大于倍高程中误差。当水准点标石被破坏时,应重新埋设，复测时统一观测。
4.2 水准网测量
4.2．1 作业前,应对所使用的水准测量仪器和标尺进行常规检查与校正。水准仪i角检查与校正。水准仪ｉ角检查，在作业第一周内应每天一次，稳定后可半月一次。一等水准测量仪器ｉ角应小于或等于20“。
4.2.2 一等及二等水准网测量的观测方法应符合下列规定:
1往测奇数站上: 后—前—前—后
?偶数站上:前—后—后—前
2反测奇数站上:前—后—后—前
??偶数站上：后—前—前—后
3使用数字水准仪，应将有关参数、限差预先输入并选择自动观测模式,水准路线应避开强电磁场的干扰。
4一等水准每一测段的往测和返测,宜分别在上午、下午进行,也可以夜间观测。
5 由往测转向返测时,两根水准尺必须互换位置，并应重新整置仪器。4..2. 3 水准测量观测的视线长度、视距差、视线高度应符合表４.２.3的规
定。
表4.2.3 水准测量观测的视线长度、视距差、视线高度的要求（m ）
4.２.4 水准测量测站观测限差应符合表4.2.4的规定。
表4.2.4 水准测量测站观测限差(mm ）
的要求。
4.2.５ 往返两次测量高差超限时应重测，重测后,一等水准应选取两次异向观测的合格成果,二等水准则应将重测成果与原测成果比较，其较差合格时，取其平均值。
4．２.6 水准测量的内也计算，应符合下列规定:
１ 计算取位，高差中数取至0.１mm ；最后结果,一等水准取至0.1mm ，二等水准取至1.0mm 。
2 水准测量每千米的高差中数偶然中误差(M Δ）按下式计算；
M Δ＝??
?
???±
L ΔΔ41n
(4.2.6-1)
式中ＭΔ——每千米高差中数偶数中误差（mm ）； Ｌ——水准测量的测段长度（km);
Δ——水准路线测段往返高差不符值（mm ）； Ｎ——往返测水准路线的测段数。
3 当附合路线和水准环多于20个时，每千米水准测量高差中数全中误差(ＭW ）应按下式计算:
ＭW =??
????±
L WW 1N （4．2.６－2)
式中 ＭW ——每千米高差中数全中误差(ｍm)； W ——附合线路或环闭合差（ｍm ）；
Ｌ——计算附合线路或环闭合差时相应路线长度(km ）; N ——附合线路和闭合线路的条数。
4 水准网的数据处理应进行严密平差,并应计算每千米高差中数偶然中误差、高差全中误差、最弱点高程中误差和相邻点的相对高差中误差。 ４.2.７ 水准网测量结束后应提交下列资料：
1 技术设计书;
2 水准网示意图;
3 外业观测手簿及仪器检验资料；
4 点之记及水准点委托保管文件；
5 高程成果表和精度评定等资料;
6 技术总结。
第二章水准测量 确定地面点高程或地面点间高差的工作称为高程测量，高程测量是测量工作的基本内容之一。 国家水准测量：一、二、三、四等水准测量 水准测量 工程测量：二、三、四、五等水准测量和图根 水准测量 高程测量三角高程测量 GPS高程测量 气压高程测量 流体静力水准测量 §2.1 水准测量原理 一、原理 水准测量的基本原理是利用水准仪所提供的水平视线，分别照准竖立在两点上的带有分划的水准尺并读数，从而求得两点间的高差和待测点的高程。 h AB= a – b (后—前) 二、高程计算公式 1.高差法 H B=H A+h AB适合于线水准 2.仪器高法 H i=H A+a H B=H i —b 适合于面水准
§２.２水准仪及其使用 一、DS3型微倾式水准仪 国产：DS05DS1DS3等 含义：D—大地测量仪器 S—水准仪 下标数字—每公里往返测得高差中数的偶然中误差 普通 安平方式 自动安平 水准仪望远镜、水准器和基座三部分组成。 1.望远镜 物镜将水准尺成倒立实像（有些仪器为正像），经目镜放大成虚像，放大率v通常在28倍以上。 视准轴——十字丝交点与物镜光心的连线 2.水准器 ⑴管水准器（长水准器、水准管）
R=7~20米 水准管轴——过零点所作的圆弧的切线。 水准管分划值——水准管表面相临两个分划的弧长所对的圆心角值τ。 τ= R 2 ·ρ ρ= 206265″ l=2mm DS 3 ：τ=20″/2mm 水准管灵敏度与分划值的关系： 分划值大，灵敏度低； 分划值小，灵敏度高。 为了提高精度，通常在长水准器上方装一组棱镜，形成符合水准器。 整平精度提高2~3倍。 ⑵ 圆水准器
三、四等水准测量 控制测量除了要完成平面控制测量外，还要进行高程控制测量。小区域地形测图或施工测量中，多采用三、四等水准测量作为高程控制测量的首级控制。 一、三、四等水准测量(leveling)的技术要求 1、高程系统：三、四等水准测量起算点的高程一般引自国家一、二等水准点，若测区附近没有国家水准点，也可建立独立的水准网，这样起算点的高程应采用假定高程。 2、布设形式：如果是作为测区的首级控制，一般布设成闭合环线；如果进行加密，则多采用附合水准路线或支水准路线。三、四等水准路线一般沿公路、铁路或管线等坡度较小、便于施测的路线布设。 3、点位的埋设：其点位应选在地基稳固，能长久保存标志和便于观测的地点，水准点的间距一般为1—1．5km，山岭重丘区可根据需要适当加密，一个测区一般至少埋设三个以上的水准点。 4、三、四等及五等水准测量的精度要求和技术要求列于表中。
二、三、四等水准测量的观测方法 三、四等水准测量观测应在通视良好、望远镜成像清晰及稳定的情况下进行。一般采用一对双面尺。 1、三等水准一个测站的观测步骤：（后-前-前-后；黑-黑-红-红） （1）照准后视尺黑面，精平，分别读取上、下、中三丝读数，并记为（1）、（2）、（3）。 （2）照准前视尺黑面，精平，分别读取上、下、中三丝读数，并记为（4）、（5）、（6）。 （3）照准前视尺红面，精平，读取中丝读数，记为（7） （4）照准后视尺红面，精平，读取中丝读数，记为（8） 这四步观测，简称为“后一前一前一后(黑一黑一红一红)”，这样的观测步骤可消除或减弱仪器或尺垫下沉误差的影响。对于四等水准测量，规范允许采用“后一后一前一前（黑一红一黑一红)”的观测步骤。
二等水准测量实习报告 写好一份实习报告，能够让他人更好的了解自己的实习所得。下面是小编为大家搜集整理出来的有关于二等水准测量实习报告，希望可以帮助到大家！ 篇一：二等水准测量实习报告目录 一、实习目的 (2) 二. 实习任务 (2) 三、实习的组织与准备 (2) 四、实习要求 (2) 五、仪器及工具 (2) 六、实习步骤 (4) 七、主要技术要求 (6) 八、注意事项 (6) 九、实习心得体
会 (7) 一、实习的目的 控制测量学是研究精确测定和描绘地面控制点空间位置及其变化的学科。它的服务对象主要是各种工程建设、城镇建设和土地规划与管理等工作。它是各种测量学的基础。所以控制测量的实习非常重要。控制测量学集中学习是在课堂结束之后在实习地集中的实践性教学，是各项课间的综合应用，是巩固和深化课堂所学知识的必要环节。通过实习，不仅了解到了控制测量的全过程，系统地掌握测量仪器的操作和检校、待定点计算的基本技能，而且为今后解决实际工程中的有关问题打下基础，还能在业务组织能力和实际工作能力方面的锻炼。通过一条水准环线的施测，掌握二等精密水准测量的观测和记录，使所学知识得到一次实际的应用在实习中培养了我们严格认真的科学态度、塌实求实的工作作风、吃苦耐劳的献身精神和团结协作的集体观念。 二. 实习任务 利用精密水准仪围绕本学校的篮球场测一圈。每个组员都要轮换进行观测，拉尺，举尺还有就是记录数据并行结算。尽量做到人人都能熟练掌握精密水准的操作和使用方法和技巧，并能快速准确无误的记录和处理结算处正确的结果。 三、实习的组织与准备 了解精密水准测量的规范，掌握规范要求和注意点，了
第二章第一讲 教学目标：使学生掌握水准测量原理及如何操作水准仪 重点难点：重点：水准测量原理；难点：视差的概念。 教学内容： 第二章：水准测量 高程测量的概念 根据已知点高程，测定该点与未知点的高差，然后计算出未知点的高程的方法。 即：H未=H已+h 高程测量的方法分类 按使用的仪器和测量方法分为： 水准测量(leveling) 三角高程测量(trigonometric leveling) 气压高程测量(air pressure leveling) GPS测量。(GPS leveling) §2.1 水准测量原理与仪器操作 一．基本原理 水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程。
a ——后视读数 A ——后视点 b ——前视读数 B ——前视点 1．A 、B 两点间高差： b a H H h A B AB -=-= 2．测得两点间高差AB h 后，若已知A 点高程A H ，则可得B 点的高程。 AB A B h H H +=。 3．视线高程： b H a H H B A i +=+= 4．转点TP(turning point)的概念。 ∑∑∑-==i i i AB b a h h 1 1 1 结论：A 、B 两点间的高差AB h 等于后视读数之和减去前视读数之和。 二． 仪器和工具 （一）水准仪(level) 1．望远镜(telescope)——由物镜、目镜和十字丝（上、中、下丝）三部分组成。 2．水准器(bubble)有两种： 圆水准器(circular bubble)——精度低，用于粗略整平。 水准管(bubble tube)——精度高，用于精平。 特性：气泡始终向高处移动。
水准仪测量高程的方法和步骤 内容：理解水准测量的基本原理；掌握DS3 型微倾式水准仪、自动安平水准仪的构造特点、水准尺和尺垫；掌握水准仪的使用及检校方法；掌握水准测量的外业实施（观测、记录和检核）及内业数据处理（高差闭合差的调整）方法；了解水准测量的注意事项、精密水准仪和电子水准仪的构造及操作方法。 重点：水准测量原理；水准测量的外业实施及内业数据处理。 难点：水准仪的检验与校正。 §2.1 高程测量（Height Measurement ）的概念 测量地面上各点高程的工作, 称为高程测量。高程测量根据所使用的仪器和施测方法的不同，分为： （1）水准测量(leveling) （2）三角高程测量(trigonometric leveling) （3）气压高程测量(air pressure leveling) （4）GPS 测量(GPS leveling) §2.2 水准测量原理 一、基本原理 水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程。
a ——后视读数A ——后视点 b ——前视读数B ——前视点 1、A、B两点间高差： 2、测得两点间高差后，若已知A 点高程，则可得B点的高程：。 3、视线高程： 4、转点TP(turning point) 的概念：当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设若干个临时传递高程的立尺点，称为转点。 二、连续水准测量
如图所示，在实际水准测量中，A 、B 两点间高差较大或相距较远，安置一次水准仪不能测定两点之间的高差。此时有必要沿A 、B 的水准路线增设若干个必要的临时立尺点，即转点（用作传递高程）。根据水准测量的原理依次连续地在两个立尺中间安置水准仪来测定相邻各点间高差，求和得到A 、B 两点间的高差值，有： h 1 = a 1 －b 1 h 2 = a 2 －b 2 …… 则：h AB = h 1 + h 2 +…… + h n = Σ h = Σ a －Σ b 结论：A 、B 两点间的高差等于后视读数之和减去前视读数之和。 § 2.3 水准仪和水准尺 一、水准仪(level) 如图所示，由望远镜、水准器和基座三部分组成。

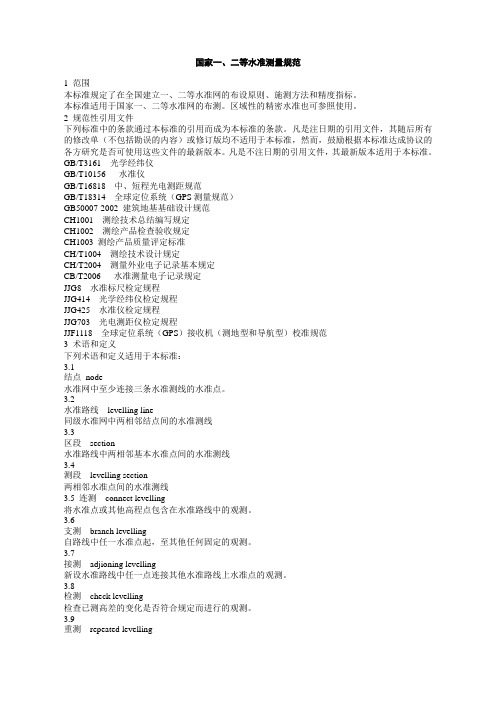

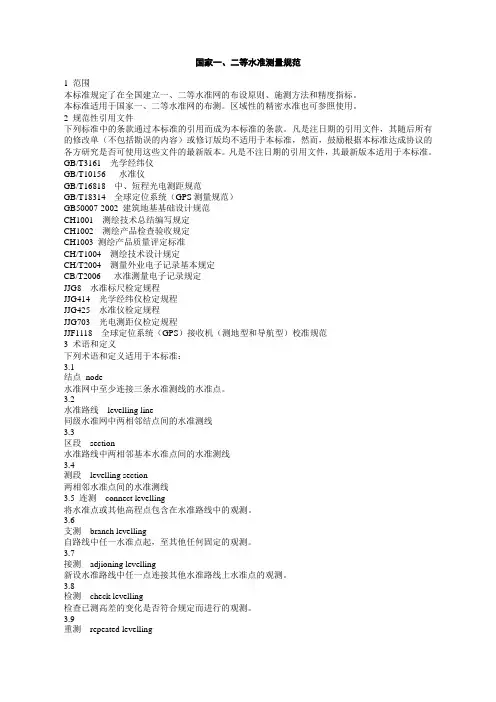

国家一、二等水准测量规范 1 范围 本标准规定了在全国建立一、二等水准网的布设原则、施测方法和精度指标。 本标准适用于国家一、二等水准网的布测。区域性的精密水准也可参照使用。 2 规范性引用文件 下列标准中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3161 光学经纬仪 GB/T10156 水准仪 GB/T16818 中、短程光电测距规范 GB/T18314 全球定位系统（GPS测量规范） GB50007-2002 建筑地基基础设计规范 CH1001 测绘技术总结编写规定 CH1002 测绘产品检查验收规定 CH1003 测绘产品质量评定标准 CH/T1004 测绘技术设计规定 CH/T2004 测量外业电子记录基本规定 CB/T2006 水准测量电子记录规定 JJG8 水准标尺检定规程 JJG414 光学经纬仪检定规程 JJG425 水准仪检定规程
