文件编号：RHD-QB-K9581 （管理制度范本系列）
编辑：XXXXXX
查核：XXXXXX
时间：XXXXXX
通信管道工程施工作业指导书标准版本
通信管道工程施工作业指导书标准
版本
操作指导：该管理制度文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
第一章总则
1.1 本标准根据“YDJ39-90通信管道工程施工及验收技术规范”的原则，结合北京地区的特点编制而成。
1.2 本标准适用于北京地区通信管道的新建、扩建和改造工程的施工，也可用于质量检查、随工检验。
1.3 凡本标准未列入的工作内容，施工时应按照设计规定的要求进行。
1.4 在施工过程中，管理人员和施工人员应严格
执行本标准，确保工程质量，确保安全生产，严格随工检验及隐蔽工程检验；并做好通信管道工程的原始记录工作。
1.5 竣工验收工作应执行建设单位的相关规定，并参照本标准要求，对不合格项目应由施工单位组织返修，并视情节扣分。
第二章常用材料及工具规格检验
2.1 水泥及水泥制品
a. 目前市话管道工程施工中选用水泥有普通硅酸盐水泥、火山灰硅酸盐水泥、矿渣硅酸盐水泥三种，一般选用标号为325#水泥。
b. 水泥从出厂到使用，不宜超过三个月。已受潮、变质、结块的水泥严禁使用。
c. 水泥制品应有出厂检验合格证。进场后要逐个逐块检查，其规格应符合设计要求，水泥制品表面应平整光滑、无破损及断裂。
d. 水泥制品应达到养护标准，没有达到养护标准的严禁施工中使用。
e. 水泥管道的管身应完整，不缺棱角；管孔的喇叭口必须圆滑，管孔内壁应平滑无凹凸、起伏等缺陷；管体表面的裂纹（指纵横向）长度小于
50mm，超过50mm的不宜整块使用；管块的管孔外缘缺边应小于20mm，但外缘缺角，其边长小于50mm的，可以修补后使用。
f. 水泥基础应完整光滑，表面无裂纹，基础有缺角不大于20cm，修补后可使用。
g. 人孔上覆板的钢筋配制、加工、绑扎以及混凝土的标号应附和设计图纸的规定。要求上覆表面完
整、平滑，无塌陷、裂纹。
2.2 混凝土及水泥砂浆
a. 配制混凝土所用的水泥、砂石配料比应符合设计要求及使用标准。不同种类、标号的水泥不得混合使用。
b. 混凝土的搅拌必须均匀，以达到颜色一致的标准，搅拌完毕的混凝土应在初凝时间（约45分钟）内浇灌。
c. 浇灌混凝土构件必须进行振捣，无论采用人工或机械振捣，都应按层依次进行，捣固密实，不得出现跑模漏浆等现象。
2.3 石料
a. 应采用天然砾石或人工碎石，不得使用风化石；
b. 石料的粒径应符合设计文件规定。（一般使
用直径为0.5cm-3.2cm）；
c. 石料中含泥量按重量计，不得超过2%，超过标准的，必须用水冲洗干净后方能使用；
d. 针状、片状颗粒含量，按重量计不得超过20%（按体积分析法）；
e. 不得使用含硫、含碱、含酸的石料；
f. 石料中不得有树叶、草根、木屑、泥土等杂物；
g. 凡抹缝、抹角、抹面及管块接缝等处的水泥砂浆，其砂料必须经过筛后方能使用，不得有豆石类较大粒径碎石在内。
2.4 砂
a. 市话管道工程中，宜采用中粗天然砂及河砂，也可采用4:1粗细砂配合使用，浇制混凝土及构件时采用粗纱，禁用细砂。
b. 砂中的云母和轻物质按重量计不得超过3%；
c. 砂粒应清洁，砂中的泥土按重量计不得超过5%（水洗法检测）；
d. 不得使用含硫、含碱、含酸的砂料；
e. 砂中不得含有树叶、草根、木屑等杂物；
f. 砂粒应质地坚硬、颗粒均匀。
2.5 机制砖
a. 通信管道工程一般采用机制粘土砖。砖体要求完整，外观没有弯曲变形、缺棱、掉角、裂纹等缺陷。
b. 机制粘土砖应符合设计标准。在通信管道建设工程中常用的为100#机砖。
2.6 木材
a. 在通信管道建设工程中需要一定量的木材。
木材只是作为在施工过程中的工具、模板的制作和支护、加固作用，但工程最后，木材并不保留在管道设施中。
b. 木材的分类一般分为圆木与规格材二种。
c. 规格材又分方材和板材二种，管道工程中一般使用板材如地基板、模板等。
d. 木材的保管：
(1)应注意防火。要远离火源，严禁明火，备齐消防设备，有专人负责；
(2) 应分类码放，并应标注规格、数量；
(3) 存放时下部垫起，以防被水浸泡；
(4) 工程拆下的挡土板、模板，应有专人进行回收、整理和分类码放；
(5) 要量材使用，禁止大材小用，成材滥用；
(6) 领用木材时应有手续。
2.7 水
通信管道中禁用海水、工业废水、污水、含有矿物质的泉水及含有油、酸、碱、盐类的水。
2.8 硬塑料管及聚氯乙烯双壁波纹管
a. PVC 硬塑料管的检验标准：
塑料管应完整、光滑、无破损、无裂纹，破损处应锯去后再使用。管口及管身应符合出厂技术标准，无异型、变形。管口内壁应光滑，有凹凸起伏的不得使用。
硬塑料管接口应完整、光滑、无破损，有裂纹的不宜采用。接口内无凹凸变形，接口与塑料管必须配套。
b. 聚氯乙烯双壁波纹管（波纹管）的检验：
波纹管内壁应光滑、无气泡、无裂纹、残缺和明显流痕；
外壁波纹应均匀、规整，每根管材（6M）其波纹凹陷点应不超过3个，但1米内不得有两处，凹陷点不应大于1平方厘米；
内外壁连接应融为一体，不得出现分层现象；
断面应垂直于管身；
承插接口内外壁应光滑，不得偏斜于中心轴线。
2.9 镀锌钢管、钢管、钢筋及部分铁件材料
钢材的材质规格型号应符合设计文件规定，不得有锈片剥落或严重锈蚀。
a. 钢管管身及管口不得变形，管孔内应光滑无节疤、无裂纹。可将变形、节疤、裂纹处可锯去后使用。
b. 钢管接口与钢管规格必须与设计规范配套，不得用角铁、钢筋和扁铁替代钢管接口。
禁用不配套规格接口及塑料接口。
c. 人孔、手孔口圈装置（包括外盖、内盖、口圈等）的规格应符合设计要求，铁盖与口圈应吻合，盖合后应平稳不翘动。
d. 口圈装置（包括内、外铁盖）系用铸铁铸造成型，翻砂出模经修理后，热浸沥青以防锈蚀。其质地应坚实，铸件表面应完整，无飞刺、砂眼等缺陷。有裂纹和破损的不得使用。
e. 人孔、手孔内设置的穿钉、支架、拉力环应符合设计规定，不得有歪斜、扭曲、飞刺、断裂或破损等缺陷，表面应光滑、无脱落、无气泡，防锈漆和镀锌层应均匀完整。
f. 引上管弯管及卡子应按设计标准配套使用。禁用不配套管弯管和卡子。
g. 钢筋应顺直洁净，钢筋表面无浮皮、锈蚀，油渍及漆污用前应清除干净。凡有劈裂和粗细不均匀
的不得使用。
2.10 主要工具及规格
拉棒应直圆，光滑、无断裂纹，长2米，圆直径为86mm。
敷设管道用的拉棒钩子应用直径8mm钢筋制做，长度为150mm，有断裂痕的不宜使用。
第三章通信管道工程施工作业
3.1 定位、放线
按施工设计图要求定位放线，施工时管道中心线左右不得偏移0.5米（含0.5米），超过0.5米，须得到设计人的同意。
施工前必须依据设计图纸进行现场勘察、交桩定位，如设计图和现场有矛盾，及时和设计部门联系。
人（手）孔定位放样时尽可能的避开地下管线，对交通繁忙的路口和企、事业单位门口的放线则尽量在夜间进行。
每段管距（人孔中至人孔中）长度不宜大于130米。
人（手）孔坑槽的放样一般掌握为人（手）孔基础尺寸加1米，如中号直通型其人孔尺寸为
3.28X2.18，放样是
4.28X3.18。遇有松散土质及特殊情况可适当加大放量尺寸。
3.2 挖掘沟（坑）及支撑护土板。
开凿沥青及混凝土路面是开槽挖沟的首项工作。为了便于补路的规格整齐，一般采用路面切割机先行切割。
挖掘沟（坑）时必须按线开挖。
管沟必须采用放坡式进行挖掘，如图：
___________ ___________
\ /
\ /
\--___________/
一般坡度为10-30%。
管道纵向沟槽应平直成一字坡或人字坡，一般坡度控制在3‰左右；
管道沟中碰到障碍物需增坡度时，增加坡度起点一般规定为距障碍点10米以外，坡度的增加系数则根据障碍的大小而定。
挖掘沟（坑）一般挖掘深度至1.5米以下时，宜支撑护土板。如遇土质疏松或特殊情况时则根据现场情况确定支护深度。管道沟槽的支护是一种防止沟槽壁坍塌的加固措施。根据施工地区的地上环境、
土质和地下水位等情况分疏撑、井字撑、半密撑和密撑四种支护形式，其目的是保证施工安全，切勿疏忽大意。
护土板一般采用5厘米厚木板或定型钢板；撑木一般采用10-15厘米直径的圆木，或定型钢制螺旋杆件。
3.3 地基处理及沟底抄平。
在管道沟槽深度接近设计高程时，要加强对沟槽的深度控制，切勿超挖。在雨季或冬季施工时，要注意防止沟底被积水浸泡或冻结。一但发生上述情况必须进行沟底地基加固。
a. 沟底地基如为原土，可以进行下一项工序。
b. 沟底地基为干燥土层可采取换土的办法，其夯实密度不应低于原土质地基的密实度。
c. 土质湿度较大时可以采取灰土加固的办法，
铁路通信工程施工光传输设备安装作业指导书 1. 设备开箱检查 光传输设备主要包括光终端接入设备OLT、光传输终端设备TM、PCM设备和中间站ONU设备。当设备到货后，必须会同甲方、监理和供应方共同对到货的设备及配件按照订货合同和装箱单进行开箱检验，检查设备的完好及电气特性状况，并做好详细的记录。检查内容如下： （1）外观检查：设备运输包装良好，无明显损坏。打开包装箱，检查设备漆饰完好，无碰撞凹陷、锈蚀及机盘、螺丝脱落等现象。 （2）设备说明书、合格证、机号、出厂日期及备品备件完整齐全，说明书及合格证所标机型、机号与实物相符。打开有防静电要求的设备插接件和元器件的包装时，工作人员应穿带防静电服或戴上接地护腕。 （3）检查工作及检验工作完成后，应对检查工作内容、日期、结果及负责人签字等资料一并交技术部门存档备查。如设备有质量问题或备品备件短缺应与生产厂家联系，确定解决办法和时间，必须保证施工的顺利进行。 2.设备安装固定 （1）设备在运输到现场后，应在有足够的人力情况下将设备搬到室内就位。
设备安装程序如下：根据设计图纸用钢卷尺和直角尺量出每一列设备的安装位置，同一列的设备应正面对齐，紧密靠拢。左右两边应根据设计要求留出主副通道。主通道宽度不小于1.2m，副通道宽度不小于0.8m。特殊情况应跟设计、甲方、监理、接管单位共同协商，但绝对不能太窄影响维修通行方便。 机列面对面之间的距离一般在1.1－1.5米；机列面对背之间的距离一般在0.9－1.3米；机列背对背之间的距离一般在0.8－1.2米；机列背面与墙的距离一般在0.7－1.3米；机列正面与墙的距离一般在0.9－1.2米；因各工程通机室和设备数量不同，各机列之间的距离必须严格按设计要求进行布置安装。 （2）设备防震：设备的安装防震措施是对设备进行固定，具体有两种方式：一是地面固定方式，即通过膨胀螺丝将设备与地面进行固定，电化区段长途电缆引入架还应加装绝缘垫子或绝缘子串。设备架一般为四个角固定，如果室内装有防静电地板时，应用50×50×5mm角钢(或80×80×6.3mm 角钢)加工防震底座，使设备底边刚好与防静电地板平；各设备安装时必须按照设计图纸标注的各部尺寸、安装位置及安装面向，先将底座安装稳固，在将设备固定于底座上。二是顶部固定方式，一般采用加固角钢或加固扁钢把列梁与机架用螺栓连接的方式。
通信管道工程施工技术规范(以下简称规范) 1、常用通信管道类型 目前常用通信管道按所用管材可分为三类:钢管管道、塑料管管道、水泥管管道.其中PVＣ-Ｕ塑管管道用本地网通信管道，HIPＥ硅芯管多用于长途通信光缆塑料管道工程。 ２、土方工程 管道沟开挖时,与其它管线得隔距应符合设计要求。同时注意地下原有管线安全,如煤气管道、自来水管、电力线等。 通信管道与其她管线最小净距值
注：(1)主干排水管后敷设时，其施工沟边与管道间得水平净距不宜小于1。５m； (2)当管道在排水管下部穿越时,净距不宜小于0.4m,通信管道应作包
封； (３)在交越处２m范围内，煤气管不应做接合装置与附属设备;如上述情况不能避免时，通信管道应作包封； (４）如电力电缆保护管时,净距可减至０．15ｍ 4、回填 通信管道工程得回填土,应在管道或人（手）孔按施工顺序完成施工内容。并经24小时养护与隐蔽工程检验合格后进行、 通信管道工程回填土,应符合下列规定: １）、管道顶部3０ｃm以内及靠近管道两侧得回填土内,不应含有直径大于5cm得砾石、碎石等坚硬物; 2)、管道两侧应同时进行回填土，每回填土1５cm厚，应夯实; 3)、管道顶部３０cm以上，每回填土30ｃm厚，应夯实. 4)、回填土前,应先清除沟（坑)内杂物.沟（坑)内如有积水与淤泥,必须排除后方可进行回填土。 5、人（手）孔、通道建筑 砖、混凝土左右块(以下简称砌块)砌体墙面应平整、美观、不应出现竖向通缝; 砖砌体砂浆饱满程度应不低于80％,砖缝宽度应为8—１２mm,同一砖缝得宽度应一致; 砌块砌体横缝应为１5—20mm,竖缝应为１0—15mm,横缝砂浆饱满程度应不低于8０%，竖缝灌浆必须饱满、严实，不得出现跑漏现象; 砌体必须垂直,砌体顶部四角应水平一致。
电气控制柜作业指导书 编制：顾鸣 审核： 批准：
2013年7月12日一目的:对电气控制柜装配工序及组装接线进行控制，确保工序质量满足规定要求。 二适用范围:适用于电气控制柜的装配工序和质量控制。 三内容： 3.1电气控制柜组装作业指导书 1、总则 本作业指导书规定了适用于本公司组织生产的电气控制柜组装工艺过程。 2、设备和工具 2.1设备：号码打印机、切割机等。 2.2工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、扳手、钢卷尺、角尺、电烙铁、游标卡尺、剪刀等。 3、装配规范 3.1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。 3.1.1整体查看壳体是否符合合同的防护等级要求，见表1。不符合要求的不得安装
3.1.2结构应该符合该型号产品结构的要求，产品应有固定的安装孔。 3.1.3 门应能在大于90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动。检验方法：手执门锁轻轻推拉，移动量不超过1.5㎜。 3.1.4壳体焊接应牢固，焊缝应光洁均匀，不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除干净。 3.1.5壳体表面处理后，漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹、露底及沾附的机械杂质等缺陷。 3.1.6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮、脱落、发黑、生锈等现象。 3.2 元器件装配工艺及要求 3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得相关批准进行认证规定范围内的代用。但同批成套产品的同一型号元器件应选择同一厂家。 3.2.2元器件必须采用取得强制性产品认证的厂家生产的合格产品，非认证产品不得使用。 3.2.3产品上的所有指示灯和按钮规格颜色应符合原理图或接线图的规定。 3.2.4 所有元器件应按照其制造规定的安装使用条件进行安装使用，其倾斜度不大于5°，必须保证电气的飞弧对操作者及其他元器件不产生危害，手动操作的元器件，操作机构应灵活，无卡阻现象。 3.2.5所有元器件的安装必须便于操作，馈线，维修，行线。安装后元器件的铭牌便于观察，无法观察到得，必须重做铭牌粘贴于显眼处。元器件操作时不受空间的妨碍，不能触及带电体及其它部位。 3.2.6保证一、二次线的制作和安装距离。 3.2.7同一批次相同产品的装配应一致。 3.2.8所有元器件均应牢固的固定在导轨或支架上，每个元器件应标注醒目的符号，使用的符号或代号必须与原理图或接线图一致。 3.2.9 辅助电路导线的端头与元器件连接时，必须穿导线号码管，标号应正确清楚、完善牢固、有永久的附着力，标号必须与接线图标号一致。 3.2.10满足电器元件产品说明书的要求。例如，满足散热，飞弧距离，电气间隙和爬电距离等的要求。低压电器元器件装配后电气间隙和爬电距离应不小于表2规定。 3.3.紧固件的使用 3.3.1元器件的安装一律打孔攻丝（少数经过特批的可以采用铆钉或电动自攻螺丝），特殊情况并螺帽，不得采用电动自攻螺丝。用以固定元器件及压线紧固螺钉应拧紧，无打滑及损坏镀层涂层现象，并有防松措施，拧紧后螺纹露出螺母或丝扣的固定板长度2-5牙（平垫的弧面朝向螺帽）。不接线的螺钉也应拧紧。 3.3.2用以与涂层连接的元器件应采用爪型垫片，以保证与壳体接触良好，符合保护电路连
项目通信配套作业指导书 项目通信配套作业指导书 1.作业目的 按照项目建设各阶段的进度控制节点制订工作计划，保证在项目交付使用之前，办全所有的申办和报批的手续，完成通信配套工程。但本公司开发的住宅小区和公共建筑并不直接具备通信的功能，仅为客户在入住以后立即申请通信的终端开通提供设施上的便利条件。 2.主管岗位项目经理：督促检查主办岗位的作业。 主办岗位设备工程师：具体经办本项作业。 3.电话局承诺 上海市电话局专设住宅通信配套办公室，统一受理上海市新建住宅项目的通信配套工作，实施一门式一条龙服务制度，在房屋交付使用之前完成通信配套工程，并保证在业主入住后提出安装电话要求的一周内装上电话，而且确保工程施工质量，做好通信资产的终身维护。 4.作业描述 4.1前期征询阶段 本主办岗位提出书面申请，办理通讯条件征询。征询内容包括新建住宅周边有否道路管网条件和落实电话配套计划。需提供： 4.1.1申请报告； 4.1.2上级主管部门项目批文； 4.1.3地形图、总平面图； 4.1.4住宅建设配套费缴付凭证或经市住宅局批准的包干和免征凭证。 如本主办岗位在该阶段尚未到岗，通讯征询由设备设计管理岗位经办。 4.2扩初设计阶段 本主办岗位负责邀请通讯配套部门参加扩初设计审批会，并附送扩初的设计文本。会后向通讯配套部门索取通讯设备配套设计实施的咨询意见书。 3.4施工图设计与施工阶段 本主办岗位负责向通讯配套部门申请审图及配套，需提供：总平面图和弱电平面图。 缴纳电话配套工程费。 通讯配套部门进行现场勘察、委托电话通信设计及电话网的配套设计，调度号线资源，落实施工计划，组织电话外线施工，组织施工单位进场施工，本主办岗位负责协调与现场其他工种施工进度的衔接，安排好作业面和生活仓储场地。 3.5竣工验收 组织单项竣工验收，验收合格后电话配套部门出具“新建住宅配套建设验收合格证明”（电话）。然后由电话局创号、放号线。 3.6用户申请开通 客户入住后可向电话局办理初装手续，缴纳安装费用后一星期内电话局负责开通。 3.7通信配套受理运作程序 3.8收费 根据上海市物价局沪价经（1998）第132号文件规定，以新建住宅建筑面积为计价单位，具体收费标准： 3.8.1挂空式通信线缆工程每平方米6.50元； 3.8.2全部暗埋式通信线缆工程：高层每平方米12.50元、多层每平方米20元、别墅每平方米40元；
通信铁塔安装工程作业指导书 一、塔体安装质量控制 （一）通信建设工程验收标准规范 1.塔桅钢构件应符合设计要求和本规范的规定。运输、堆放和吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补。 2.塔桅钢构件应符合设计要求和本规范的规定。运输、堆放和吊装等造成的钢。 3.构件变形及涂层脱落，应进行矫正和修补。 检验方法：用拉线、钢尺现场实测或观察。 检查数量：按构件数抽查10%，且不应少于10个。 4.桅杆的拉线地锚应符合设计要求。拉线与拉线棒应呈一直线，拉线的对地夹角允许偏差应为1度，拉线水平投影间的夹角误差值应5 度。 检查数量：全数检查。 检验方法：用钢尺、经纬仪检查。 5.自立式塔架塔身中心垂直倾斜不得大于全塔高度的1／1500对于单管塔、桅杆中心垂直倾斜不得大于全塔高度的1／750。 检查数量：垂直度双向检测。 检验方法：用经纬仪、钢尺现场实测。 6.爬梯踏步杆向前100mm—150mm范围内不应有构件阻挡，爬梯不得向内有尖角突出。 检查数量：全程检查。 检验方法：目测或攀登爬梯实测。 7.每安装完一段塔段后，必须按表6-1规定的值进行校正，继续安装上一塔段时，应考虑下一塔段的偏差值。 检查数量：垂直度双向、全部塔柱柱顶标高、全部对角线。 检验方法：用钢尺、水准仪、经纬仪检查。
备注: H为塔脚基础顶面至避雷针安装的处的垂直距离； h为塔体相邻两层之间的垂直距离。 8.采用法兰连接的节点，法兰接触面的贴合率不低于75%，用0.3mm 塞尺检查，插入深度的面积之和不得大于总面积的25%，边缘最大间隙不得大于0.8mm。超过时应用垫片垫实，垫片应镀锌，并作防腐处理。 9.采用结点板连接的节点，相接触的两平面贴合率不低于75%，用0.3mm塞尺检查，插入深度的面积之和不得大于节点面积的25%。
中华人民共和国国家标准 通信管道工程施工及验收规范 Code of construction and acceptance for communication conduit engineering GB50374-2006 主编部门：中华人民共和国信息产业部 批准部门：中华人民共和国建设部 施行日期：2 0 0 7年5月1日 中国计划出版社 2007北京 中华人民共和国建设部公告第523号 建设部关于发布国家标准 《通信管道工程施工及验收规范》的公告 现批准《通信管道工程施工及验收规范》为国家标准，编号为GB50374-2006，自2007年5月1日起实施。其中，第 4.1.1、4.1.2、4.1.3、4.1.5、4.1.8、4.1.9、4.1.10、4.1.11(1、2、4、5、6)、4.1.12、4.1.13条(款)为强制性条文，必须严格执行。 本规范由建设部标准定额研究所组织中国计划出版社出版发行。 中华人民共和国建设部 二oO六年十二月十一日 前言 本规范是根据建设部建标[2004]67号文件“关于印发《二oO四年工程建设国家标准制定、修订计划》的通知”要求，由信息产业部综合规划司负责组织成立了规范编制组，在参考目前国内有关标准和收集有关工程通信管道及材料的使用情况，并广泛征求各方意见后制定的。 本规范主要对通信系统工程的通信管道施工及验收作出规定和要求，共分8章及6个附录。主要技术内容包括：总则，器材检验，工程测量，土方工程，模板、钢筋及混凝土、砂浆，人(手)孔、通道建筑，铺设管道，工程验收。 本规范以黑体字标志的条文为强制性条文，必须严格执行。 本规范由建设部负责管理和对强制性条文的解释，由信息产业部负责日常管理，由中讯邮电咨询设计院(原信息产业部邮电设计院)负责具体技术内容的解释。 本规范在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给中讯邮电咨询设计院(地址：河南省郑州市互助路1号，邮编：450007)，以供今后修订时参考。 本规范主编单位和主要起草人： 主编单位：中讯邮电咨询设计院 主要起草人：陈万虎尹卫兵顾荣生 目次 1总则…………………………………………………(1 2器材检验…………………………………………………(2 2.1一般规定………………………………………………(2 2.2水泥及水泥制品…………………………………………(2 2.3砂………………………………………………………(3 2.4石子……………………………………………………(4 2.5砖………………………………………………………(4 2.6砌块……………………………………………………(5 2.7水………………………………………………………(5 2.8水泥管块………………………………………………(5 2.9塑料管及配件……………………………………………(6 2.10钢材、钢管与铁件………………………………………(9
地铁通信工程漏缆接续作业指导书 1、适用范围 适用于地铁通信工程漏缆接续施工。 2、施工准备 2.1内业技术准备 作业指导书编制后，应在开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术安全培训，考核合格后持证上岗。 2.2外业技术准备 施工作业层中所涉及的各种外部技术数据收集。在工程项目地就近租用房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。 3、技术要求 紧固牢靠，确保连接器内没有灰尘和残渣，消除由工艺引起的互调失真。 4、施工程序与工艺流程 4.1准备工作 在接续前，使电缆端面与电缆轴线垂直，然后用蘸有工业酒精的棉纱，对漏缆的相应部位进行清洁处理。 4.2接续步骤
剥去漏泄同轴电缆的外护套、外导体、绝缘套管和绝缘螺旋体，露出内导体铜管10毫米（电缆切口必须是没有糟口的位置，以保证无线信号传输的质量）。卸开连接器插座，按照尾螺母、垫圈、密封圈、垫圈、密封圈、垫圈、扁螺母和压环的顺序套在电线上。在此注意零件的顺序和扁螺母与压环的方向。采用滚压法安装内导体芯子时注意在液压过程中，多滚压，少进刀。安装外导体接触套，在剥开电缆护套及外导体时，注意保护好外导体，不可弄断或损伤。装上带孔绝缘子时注意清洁。旋进带插孔的内导体，安装压环和尾螺母。注意务必旋紧。安装好外壳组件，注意螺旋器件必须旋紧，整个结构必须密封。在连接器上缠绕粘胶带，外层加缠电工胶带。注意均匀与美观。连接器装配后接头外部进行固定可靠的防护。 4.3漏缆区间与射频跳线连接 连接器连接同上。在完成连接器连接后，用匹配的射频电缆进行跳线连接。 5、5.施工要求 完成施工定测，工班组织完成施工复测。 完成安全、技术交底。 6、劳动组织 技工1名，普工1人，防护人员2人 7、材料要求
目录 一、编制依据 (2) 二、作业任务 (2) 三、作业准备及作业环境条件 (3) 四、施工进度安排 (3) 五、作业方法及施工要求 (4) 六、作业质量标准及检验要求 (7) 七、职工安全健康与环境管理………………………………………………8-9
380V/220V低压成套配电装置安装 一、编制依据 1、中南电力设计院关于新疆楚星能源五星热电联产新建工程《380/220V机组PC-MCC配置接线及布置安装图》D0502图册、《380/220V公用PC-MCC配置接线及布置安装》D0503图册、《380/220V空冷系统配置接线及布置安装图》D0505图册、《3380/220V保安PC-MCC配置接线及布置安装图》D0504图册、《380/220V除尘系统配置接线及布置安装图》D0506图册、《380/220V 供水系统配置接线及布置安装图》D0508图册等； 2、新疆楚星能源五星热电联产新建工程施工组织总设计及电气专业施工组织设计； 3、380V低压开关柜的厂家资料； 4、《电力装置安装工程母线装置施工及验收规范》GBJ149-90； 5、《电力装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92； 6、《电气装置安装工程质量检验及评定规程》； 7、《工程建设标准强制性条文》电力工程部分-2006版； 8、《职业安全卫生与环境管理规程》。 二、作业任务 2.1 工程概况及作业范围 新疆楚星能源五星热电联产新建工程380/220V厂用电接线低压厂用电接线方式采用PC-MCC接线方式，中性点直接接地。主厂房内对应每台机组设置1台低压工作厂变（1000kVA）工作母线段。每台机组设置两台专用的空气冷却器变压器（1600kVA）和PC段。全厂设两台公用变（1600kVA），互为备用，公用母线分为两段。在主厂房内，设一台备用变压器（1600kVA），作为两台机组的备用电源。在除尘除灰综合楼每炉设一台除尘变（1600kVA）及母线段。在输煤配电楼设置两段输煤PC母线。在脱硫区域设置两段PC母线。在化学水处理车间设置两段PC母线。在综合水泵房车间设置两段PC段。在厂前区生产办公楼设置两段PC母线。 2.2 工程量 380V/220V低压成套配电装置安装施工主要工作量： a．基础槽钢安装。 b．母线桥安装。 c．盘柜柜安装。
项目经理培训教材 通信管道工程施工及验收技术规范讲义通信管道工程施工及验收技术规范讲义
1.概述（P1） 通信管道工程施工及验收技术规范（以下简称规范），是新建通信管道工程施工中质量检验、随工检验和竣工验收等工作的技术依据。并适用于通信管道的改建、扩建工程。未列入本规范（YD5103-2003）的非常规标准（规格），应按工程设计图纸有关规定办理。 常用通信管道类型 目前常用通信管道按所用管材可分为三类： 其中PVC-U 塑管管道用本地网通信管道，HIPE 硅芯管多用于长途通信光缆塑料管道工程。光缆采用气吹法敷设。
通信管道工程施工流程
通信管道施工流程图
通信管道工程常用术语 （1）水泥标号：通信管道工程常用水泥标号分三种： ①（软练325＃） ②（软练425＃） ③（软练525＃） （2）混凝土标号：普通混凝土标号分为C10、C15、C20、C25、C30五种。（每立方米配合比见附表） （3）水泥沙浆标号：分为、M5、、M10及素浆五种。（每立方米配合比见附表） （4）标高：用水平仪测得的某点的标杆高度。（相对于水准点）（5）高程：用水平仪测得的两点标高的差值。 （6）水准点：测量标高时选定的基准点。 （7）红线：城市道路规划所给各类地下管线的断面位置。 2．器材检验 一般规定 通信管道工程所用的器材规格、程式及质量应由施工单位在使用前进行严格检验。发现质量问题应及时处理。 凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，禁止在工程中使用。严禁使用质量不合格或不符合设计要求的器材。 通信管道工程主要器材 通信管道工程中水泥预制品主要有水泥管块、通道盖板、手孔盖板、人孔上覆等。水泥预制品生产前，须按水泥类别、标号及混凝土标号做至少一组（三块）混凝土试块。 塑料管材 管道工程中塑料管材的质量、规格、型号应符合设计文件的规定。常用PVC塑管规格有∮60、∮63、∮75、∮100、∮110硬塑管。∮110双壁波纹管。 钢材与铁件 管道工程用钢管有无缝和有缝钢管两种。钢管用于桥梁或过路。人（手）孔铁件有人孔铁盖、口圈、盖板（手孔）、拉力环、电缆托

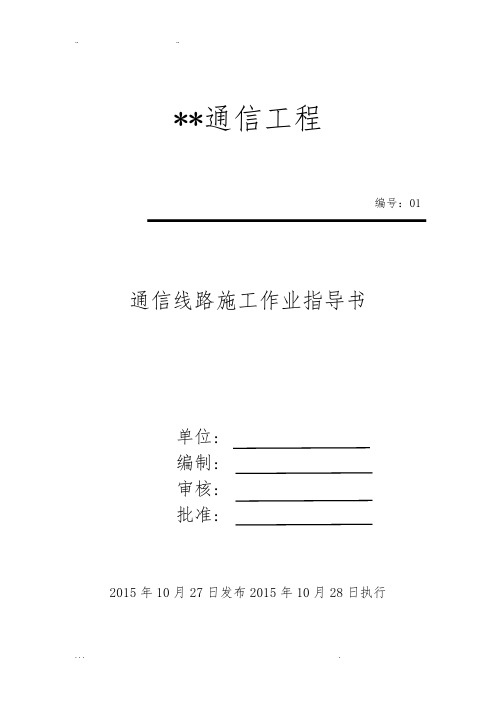

**通信工程 编号：01通信线路施工作业指导书 单位: 编制: 审核: 批准: 2015年10月27日发布2015年10月28日执行
**通信工程 通信线路施工作业指导书 1、适用范围 新建调度所周围新建24孔通信管道，与既有通信管道联通，**通信站到新建调度所敷设1根96芯光缆，既有调度所敷设2根48芯光缆以及1根96芯光缆至调度所。 2、作业准备 2.1业内技术准备 作业指导书编制后，应在开工前组织组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。除了熟悉本专业外，还要了解其他专业的施工配合状况，以便遇到问题能及时采取措施，确保在施工过程中不影响建筑物强度、美观和系统性能，减少与其他工种发生位置冲突。 2.2外业技术准备 施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配套生活、办公生活，满足主要管理、技术人员进场生活、办公需要。 3、技术要求 3.1敷设技术要求 1）光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。 2）按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设。 3）为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。 4）光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。
子孔在人手孔中的余长应露出管孔15cm左右。

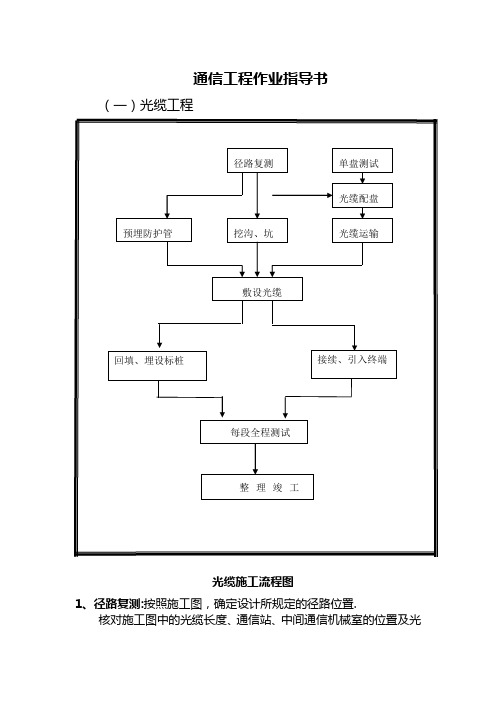

5）手孔内子管与塑料纺织网管接口用PVC胶带缠扎，以避免泥沙渗入。 6）光缆在人（手）孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。 7）光缆出管孔15cm以内不应作弯曲处理。 8）每个手孔内及机房光缆和ODF架上均采用塑料标志牌以示区别。 3.2成端技术要求 1）应根据规定或设计要求留足预留光缆。 2）在设备机房的光缆终端接头安装位置应稳定安全，远离热源。 3）成端光缆和自光缆终端接头引出的单芯软光纤应按照ODF的说明书进行4）走线并按设计要求进行保护和绑扎。 5）单芯软光纤所带的连接器，应按设计要求顺序插入光配线架（分配盘）。 6）末连接软光纤的光配线架（分配盘）的接口端部应盖上塑料防尘帽。 8）软光纤在机架内的盘线应大于规定的曲率半径。 9）光缆在光纤配线架（ODF）成端处，将金属构件用铜芯聚氯乙烯护套电缆引出，并将其连接到保护地线。 4、施工程序流程图
通信管道工程施工标准及验收技术规范 一器材检验 一．水泥及水泥制品 （1）各种标号的水泥应符合国家规定的质量标准，工程施工中不得使用过期的水泥，严禁使用受潮变质的水泥。 （2）水泥凡无产品出产证明或无标记的以及存储时间超过三个月或有变质迹象的，使用前，均应进行试验签订，依据签订情况确定使用方案或另行更换。 （3）钢材的材质、规格、型号应符合设计文件的规定，不得有锈片剥落或严重锈蚀。 （4）管材的材质、规格、型号应符合设计文件规定，管的内径负偏差应不大于1毫米，管孔的内壁应光滑无节疤、无裂缝。 （5）各种管材的管身及管口不得变形，接续配件齐全有效，承插管的承口内径应与插口外径吻合。 （6）各种铁件的材质规格及防锈处理等均应符合质量标准，不得有歪斜、扭曲|、飞刺、断裂或破损，铁件的防锈处理和—曾均完整，表面光洁，无脱落、无气泡等缺陷。 （7）人（手）孔铁盖装置（包括外内盖口圈的规格应符合标准图的规定，铁盖与口圈应吻合，盖合后应平稳、不翘动，铁盖的外缘与口圈的内缘间隙应大于3mm，铁盖与口 圈盖合后，铁盖边缘应高于口圈1—3毫米。 （8）人（手）孔内装设的铁支架及电缆托板应用铸钢或型钢制成，不得用铸铁制造。 （9）人（手）孔内设置的拉力环（拉缆）环，应用φ16普通碳素钢制造，全部做镀锌处理，不应有裂纹、节瘤、锻接等缺陷。 （10）通信管道工程用的石料，应符合下列规定，石料中不得有树叶、草根、木屑等杂物。 （11）通信管道工程用水，应使用可供饮用的水，不得使用工业废污水及含有硫化物的泉水。 二工程测量 （1）施工前必须依据设计图纸和现有交底的控制据点进行通信管道及人（手）孔位置的复测，并按施工需要应钉设据点。 复测钉设的桩板应符合下列规定： ⑴自人（手）孔中心3—5米处开始，沿管线每隔20—25米宜设一桩（板）。 ⑵桩点设置应牢固，顶部宜与地面平齐。 三土方工程 1．通信管道施工中，遇到不稳定土壤或有腐蚀性的土壤时，施工单位及时提出，待有关单位处理后可继续施工。 2．挖掘洞（坑）如发现埋藏物特别是文物古墓等必须立即停止施工，并负责保护现场，与有关部门联系妥善解决后，方可继续施工。 3．通信管道工程施工现场堆土，应符合下列要求： ⑴开凿的路面及挖出的石块等应与泥土分别堆置。 ⑵堆土高度不宜超过1.5米。 ⑶土堆的坡脚边应距沟（坑）边40厘米以上。 ⑷挖掘通信管道时（沟坑）严禁在有积水的情况下作业，必须将水排故后进行挖掘 工作。 ⑸施工中室外最低气温在零下5℃，对所挖的沟（坑）底部应采取有效的防冻措施。
深圳煜欣电气 GGD型配电柜作业指导书 一、总则 本指导书适用于GGD型配电柜，作为生产装配过程中的工艺指导。 二、引用标准 《主回路（一次回路）配线工艺守则》 Q/ON-OFF-GY-01 《辅助回路（二次回路）配线工艺守则》 Q/ON-OFF-GY-02 1.元件安装 GGD型配电柜结构架用 相离孔距 1.1分工 一次配线工负责安装主回路元件、配电柜内辅助回路元件，二次配线工负责安装仪表门上的辅助回路元件。 1.2元件安装 1.2.1元件安装时有元件布置图的依据元件布置图进行安装。 1.2.2元件安装时，如果没有元件布置图，依据电气原理图布件时，要综合考虑柜体的安装方式，用 户的进出线要求，空开、接触器的飞弧距离，一次配线所需要的空间，确定 N、PE排的安装位置等。在方便配线的同时，要保证用户的进出线空间、空开、接触器的飞弧距离，电器间隙及爬电距离。 进线刀开关及主空开进出线方式---根据技术图纸要求确定进出线电缆方式。 1.2.3一次回路元件安装 A. HD13BX和HS13BX型旋转操作式刀开关安装：
柜背面 调整刀开关：开关操作杆进行旋转，调整连杆螺母，开关接点分合到位。
图2 框架开关安装
C.塑壳开关： 注：当主回路元件容量较小，数量较多，控制回路元件，采用导线制作可以考虑线槽布件。 图5 柜内接线端子安装
图8 柜门标签粘贴
3一次线配制 3.1一次线配制前期工作： 根据图纸及元件容量及进出线，确定铜母线和导线截面、母线走向、联接；依据连接和进、出线确定铜母线支撑。标准GGD柜汇流母线柜顶为三相相线，柜后低部安装N、PE排。 配电柜内部，母线夹安装
成套电柜制作作业指导书 1目的 规范本公司成套1KV以下电控柜、箱的生产；确保产品质量。 2适用范围 本规定适用本公司1KV以下成套电控柜、箱的制作。 3职责 3.1电工组负责电柜的生产，自检，入库。 3.2工艺部负责元件清单表格、工艺卡的制作。 3.3 调试人员负责电柜、箱的半成品性能测试，送检。 4作业内容 4.1工作前准备 4.1.1工作台面整洁。 4.1.2 劳保用品齐全：穿戴工作鞋、工作服。 4.1.3 任务明确，仔细阅读相关的受控版本电气图纸。 4.2材料接收，线号头的制作 4.2.1领班按生产计划、工艺技术文件领取电气元件后，发放给制作人。制作人在制作中应 进行检查，型号与图纸相符，外表无缺损。 4.2.2安装与拆卸困难的电气元器件，用仪器测试后安装。 4.2.3电箱外观无变形、无明显碰撞凹痕、油漆无划伤，门开关自如，对于电箱箱体有备用 航插的需要用塑料闷盖及时封堵。大件箱体搬运时应通知领班，由领班组织搬运。制作时做好油漆防护工作。 4.2.4根据受控电气接线图制作线号头 4.2.4.1设备中辅助电路的连接线，均应在两端套装相同标号头。 4.2.4.2所有标号头应根据接线图所注明的数字，将其输入C-210T线号机，打印在专用套 管上，套管直径应与套装的导线粗细配合，具体规格详见表一。 表1
4.2.4.3标号头的长度。由线号机自行输出，标号头的套装要求数字排列方向统一。水平套 装，数字从左到右，垂直套装，数字从下到上。(如图一)标号头要求字迹清晰、正 确，标号头一般不可用手写。 图一、 4.3电气元件的固定 4.3.1划线：根据受控电气图元件布置图，先以安装板上边为基准，用钢尺确认各点，油性 笔标识。角尺 和钢尺配合划出中心，依次确认各点。横向每隔300mm装一个固定点，竖向每隔400mm 装一个固定
GB50374-2006通信管道工程施工及验收规范 中华人民共和国国家标准 通信管道工程施工及验收规范 Code of construction and acceptance for communication conduit engineering GB50374-2006 主编部门：中华人民共和国信息产业部 批准部门：中华人民共和国建设部 施行日期：2 0 0 7年5月1日 中国计划出版社 2007北京
中华人民共和国建设部公告第523号 建设部关于发布国家标准《通信管道工程施工及验收规范》的公告 现批准《通信管道工程施工及验收规范》为国家标准，编号为GB50374-2006，自2007年5月1日起实施。其中，第4.1.1、4.1.2、4.1.3、4.1.5、4.1.8、4.1.9、4.1.10、4.1.11(1、2、4、5、6)、4.1.12、4.1.13条(款)为强制性条文，必须严格执行。 本规范由建设部标准定额研究所组织中国计划出版社出版发行。 中华人民共和国建设部 二OO六年十二月十一日
前言 本规范是根据建设部建标[2004]67号文件“关于印发《二oO四年工程建设国家标准制定、修订计划》的通知”要求，由信息产业部综合规划司负责组织成立了规范编制组，在参考目前国内有关标准和收集有关工程通信管道及材料的使用情况，并广泛征求各方意见后制定的。 本规范主要对通信系统工程的通信管道施工及验收作出规定和要求，共分8章及6个附录。主要技术内容包括：总则，器材检验，工程测量，土方工程，模板、钢筋及混凝土、砂浆，人(手)孔、通道建筑，铺设管道，工程验收。 本规范以黑体字标志的条文为强制性条文，必须严格执行。 本规范由建设部负责管理和对强制性条文的解释，由信息产业部负责日常管理，由中讯邮电咨询设计院(原信息产业部邮电设计院)负责具体技术内容的解释。 本规范在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给中讯邮电咨询设计院(地址：河南省郑州市互助路1号，邮编：450007)，以供今后修订时参考。 本规范主编单位和主要起草人： 主编单位：中讯邮电咨询设计院 主要起草人：陈万虎尹卫兵顾荣生
成套电气作业指导书 配电设备有限公司 版本号: A 受控状况:,受控章, 受控文件非受控件 未经批准不得复制 3 版号:A 作业指导书 修改状态:0 文件编号:YNPD/SCD-0.1Z 标题: 目录共 1 页第 1 页 文件编号文件名称修改状态总页数 YN/ SCD-0.0Z 封面,批准页, 0 1 YN/ SCD-0.1Z 目录 0 2 YN/ SCD-0.3Z 发放控制页 0 1 YN/ SCD-001Z 高、低压开关设备一次母线制作、安装作业指导书 0 11 YN/ SCD-002Z 高、低压开关设备二次配线作业指导书 0 4 YN/ SCD-005Z 低压开关设备一次元件安装作业指导书 0 5 3 版号:A 作业指导书 修改状态:0 文件编号:YN/SCD-0.3Z 标题: 发放控制页共 1 页第 1 页受控编号持有人持有人部门与职务 00 副本,受控件, 资料室存档 001 副本,受控件, 总经理 002 副本,受控件, 总工程师 003 副本,受控件, 生产副总经理 005 副本,受控件, 生产部 006 副本,受控件, 技术部 010 副本,受控件, 电器车间
3 版号:A 作业指导书 修改状态:0 文件编号:YN/SCD-001Z 标题:高、低压开关设备一次母线制作、安装作业指导书共10页第1页 1 目的 使一次母线的制作、安装符合设计图纸和国家标准要求。 2 适用范围 适用于高、低压开关柜、屏、箱、台的一次母线的制作、安装。 3 操作程序 3.1熟读一次系统图纸。 3.2 准备手动工具和检查使用设备。 3.2.1一般随手工具有:24件普通套筒搬手一套～8件组合二用板手一套～一字形和十字形螺丝刀,50×3、100×4mm、150×7mm各一把,～木榔头一把～铅笔; 23.2.2 钳工工具:校直平台,800×400mm,～台虎钳及钳工工作台～平锉,8英寸中、细各一把,、半圆园锉,4英寸、8英寸中锉各一把,～锯弓一把～各规格钻头若干～划针～样冲等; 3.2.3 钢卷尺3m、钢板尺,300mm、1000mm,、塞尺,0.05×100mm,角尺; 3.2.4 使用的设备有:弯排机、多功能剪切机、台式砂轮机、台式钻床、冲孔模。 3.3 检查柜内一次元件是否与图纸一致～如不一致提请负责人处理～合格后方能进行下道工序。 3.4 母线的制作 3.4.1 母线:不同用途的母线[主母线,汇流排,、分支母线、引下线等]的型号～均应按设计图纸要求选择制作。各规格铜母线安全载流量见下表1、下表2可供工作中参考。 3

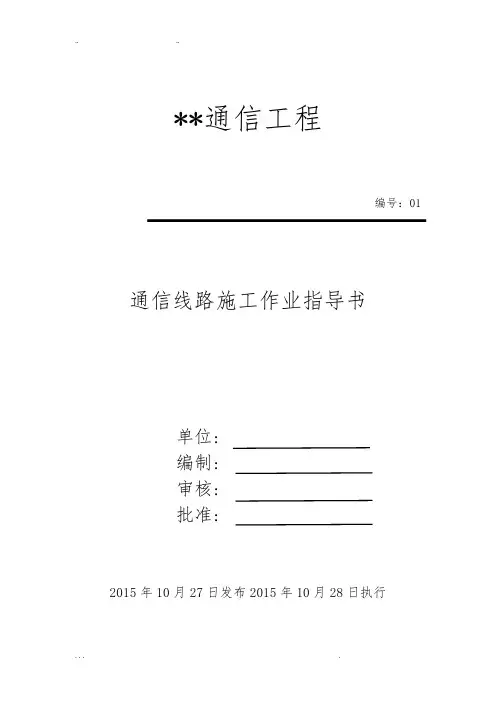

**通信工程 编号：01 通信线路施工作业指导书 单位: 编制: 审核: 批准: 2015年10月27日发布2015年10月28日执行
