第四章§4.1 多级放大电路习题
（一）考核内容
3．掌握多级放大电路耦合方式、特点。
4.1 多级放大电路
4.4.1 多级放大电路的耦合方式
在多级放大电路中,将级与级之间的连接方式称为耦合方式.。一般常用的耦合方式有：阻容耦合、直接耦合、变压器耦合。
1、阻容耦合：将放大器通过电容和下一级的输入电阻连接的方式称为阻容耦合方式。
阻容耦合放大电路的优点是:
(1)因电容具有“隔直”作用，所以各级电路的静态工作点相互独立，互不影响。这给放大电路
的分析、设计和调试带来了很大的方便。此外，还具有体积小、重量轻等优点。
(2)在信号传输过程中，交流信号损失小。
阻容耦合放大电路的缺点是:
(1)因电容对交流信号具有一定的容抗，若电容量不是足够大，则在信号传输过程中会受到一定的衰减。尤其不便于传输变化缓慢的信号。
(2) 在集成电路中制造大容量的电容很困难，所以这种耦合方式下的多级放大电路不便于集成。
2
直接耦合
为了避免在信号传输过程中，耦合电容对缓慢变化的信号带来不良影响，把前一级输出端（或
经过电阻等）直接接到下一级的输入端，这种连接方式称为直接耦合。直接耦合的优点是:
(1)既可以放大交流信号，也可以放大直流和变化非常缓慢的信号。
(2)电路简单，便于集成，所以集成电路中多采用这种耦合方式。
直接耦合的缺点是:
(1) 直接耦合放大电路的各级静态工作点相互影响，各级静态工作点相互牵制。
(2) 存在零点漂移。
多级放大电路的直接耦合是指前一级放大电路的输出直接接在下一级放大电路的输入端，很显然直接耦合放大电路的各级静态工作点相互影响，并且还存在零点漂移现象，即当输入信号为零时，受环境温度等因素的影响，输出信号不为零，而是在静态工作点附近上下变化。
【概念】零点漂移：指当输入信号为零时，输出信号不为零，而是在静态工作点附近上下变化。
原因：放大器件的参数受温度影响而使Q 点不稳定。也称温度漂移。
放大电路级数愈多，放大倍数愈高，零点漂移问题愈严重。
3变压器耦合：放大器的级与级之间通过变压器连接的方式称为变压器耦合。
变压器耦合的优点是:
(1)由于变压器不能传输直流，故各级静态工作点互不影响，可分别计算和调整。
(2)变压器可以通过电磁感应进行交流信号的传输，并且可以进行阻抗匹配，以使负载得到最大
功率。另外由于可以根据负载选择变压器的匝比，以实现阻抗匹配，故变压器耦合放大电路在大功率放大电路中得到广泛的应用。
变压器耦合的缺点是:
(1)高频和低频性能比较差，不能传输直流或变化缓慢的信号，使用只能用于交流放大。
(2)变压器的重量太大，很难集成。
4.1.2多级放大电路的分析和计算
1. 电压放大倍数：多级放大电路的分析和计算与单级放大器的分析方法基本相同。对一个n级
级联的放大器，假设各级的电压放大系数分别为
n
u
u3
u2
u1
A
A
A
A
???
?
?，则总的电压放大系数为
n
u
u3
u2
u1
in
on
i3
o3
i2
o2
i
o1
i
o
n
u
A
A
A
A
U
U
U
U
U
U
U
U
U
U
A
???
=
?????
?
?
=
=
?
?
?
?
?
?
?
?
?
?
在计算每级电压增益时，必须考虑前后级之间的影响，即前级放大器作为后级放大器的信号源
输入端，后级放大器是前级放大器的负载，例如
i2
L1
R
R=，
i2
c1
///
L1
R
R
R=。
增益：一般将用分贝表示的放大倍数称为增益，用G表示。
如果输入电阻和输出电阻相等，则电压增益G u为：)
(dB
lg
20
i
o
U
U
G
u
=
若用分贝（dB）表示，则多级放大总增益为各级增益的代数和，即：
(dB)
)
(dB
1u
u
G
G=+(dB)
2
u
G
2．输入和输出电阻
（1）输入电阻：由于输入级连接着信号源，它的主要任务是从信号源获得输入信号。
多级放大电路的输入电阻就是输入级的输入电阻，即
i1
i
R
R=
（2）输出电阻：多级放大电路的输出级就是电路的最后一级，其作用是推动负载工作。
多级放大电路的输出电阻就是输出级的输出电阻，即
on
o
R
R=
在多级放大电路里，可以把后级的输入电阻作为是前级的负载。在多级放大电路里，可以把前级输出电阻是后级的信号源电阻，

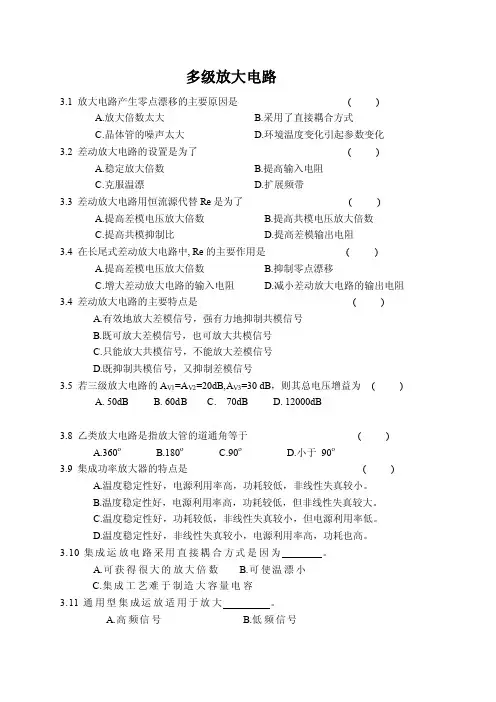

§4.1 多级放大电路自测题1
一、填空题
1、多级放大电路是由两级或两级以上的单级放大电路级联而成。在多级放大电路中，将级与级之间的连接方式称为。
2、多级放大电一般常用的耦合方式有：耦合、耦合、变压器耦合。
3、将放大器通过和下一级的输入电阻连接的方式称为阻容耦合方式。
4、阻容耦合放大电路的优点是:
(3)因电容具有“隔直”作用，所以各级电路的静态工作点相互，互不影响。这给
放大电路的分析、设计和调试带来了很大的方便。此外，还具有体积小、重量轻等优点。
(4)在信号传输过程中，交流信号损失。
5、阻容耦合放大电路的缺点是:
(1)因电容对交流信号具有一定的容抗，若电容量不是足够大，则在信号传输过程中会受到一定的衰减。尤其不便于传输变化的信号。
(2) 在集成电路中制造大容量的电容很困难，这种耦合方式下的多级放大电路不便于。
6、为了避免在信号传输过程中，耦合电容对缓慢变化的信号带来不良影响，把前一级输出端（或经过电阻等）接到下一级的输入端，这种连接方式称为直接耦合。
7、直接耦合的优点是:
(1)、既可以放大信号，也可以放大和变化非常缓慢的信号。
(2)、电路简单，便于，所以集成电路中多采用这种耦合方式。
8、直接耦合的缺点是
:
(1)、直接耦合放大电路的各级静态工作点相互，各级静态工作点相互牵制。
(2)、存在问题。
9、指当输入信号为零时，输出信号不为零，而是在静态工作点附近上下变化称为。
10、零点漂移原因，放大器件的参数受温度影响而使Q 点不稳定。也称漂移。
11、放大器的级与级之间通过连接的方式称为变压器耦合。
12、变压器耦合的优点是:
(1)、由于变压器不能传输直流，故各级静态工作点互不，可分别计算和调整。
(2)、变压器可以通过电磁感应进行信号的传输，并且可以进行阻抗变换，以使负载得到最大功率。另外由于可以根据负载选择变压器的匝比，以实现阻抗匹配，故变压器耦合放大电路在大功率放大电路中得到广泛的应用。
13、变压器耦合的缺点是:
(1)、高频和低频性能比较差，不能传输或变化缓慢的信号，使用只能用于交流放大。
(2)、变压器的重量太，很难集成。
14.多级放大电路总的放大倍数为各级放大放大倍数。
15、对一个n级级联放大器，假设各级电路的电压放大系数分别为
1
A，
2
A，
3
A，则总的电压放大倍数为
A
16、两级放大电路第一级电压放大倍数为20，第二级电压放大倍数为30，则总电压放大倍数为。
17、两级放大器中各级的电压增益分别是30dB和40dB时，总的电压增益是。18．多级放大电路的输入电阻就是的输入电阻。
19、多级放大电路的输出电阻就是的输出电阻。
20、在多级放大电路里，可以把后级的输入电阻作为前级的。
21、在多级放大电路里，可以把前级输出电阻作为级的信号源电阻。
二、单项选择题
（）1、集成电路中多采用（）耦合方式。
A、阻容耦合电路
B、变压器耦合电路
C、直接耦合电路
（）2、两级放大器中各级的电压增益分别是20dB和60dB时，总的电压增益是。
A、80dB
B、20dB
C、60dB
D、1200Db
（）3、将放大器通过电容和下一级的输入电阻连接的方式称为耦合方式。
A、阻容耦合电路
B、变压器耦合电路
C、直接耦合电路
（）4、把前一级输出端（或经过电阻等）直接接到下一级输入端，这种连接方式称为耦合。
A、阻容耦合电路
B、变压器耦合电路
C、直接耦合电路
（）5、两级放大电路第一级电压放大倍数时为50，第二级电压放大倍数为80，则总的电压放大倍数为（）。A、4000 B、400 C、130 D、40000 （）6、多级放大电路的输入电阻就是（）的输入电阻。
A、第一级
B、中间级
C、输出级
（）7、多级放大电路的输出电阻就是（）的输出电阻。
A、第一级
B、中间级
C、输出级
（）*8、放大电路第一级电压放大倍数空载
．．时为50，接入第二级电路，则第一级
．．．电压放大倍数为（）。A、不变B、增大C、大于50 D、降低
（）*9、两级放大电路第一级电压放大倍数空载
．．时为50，第二级电压放大倍数为80，则总的电压放大倍数为（）。A、4000 B、>4000 C、130 D、<4000
第二章集成运算放大器 题某集成运放的一个偏置电路如图题所示，设T1、T2管的参数完全相同。问： (1) T1、T2和R组成什么电路 (2) I C2与I REF有什么关系写出I C2的表达式。 图题解：(1) T1、T2和R2组成基本镜像电流源电路 (2) REF BE CC REF C R V V I I - = = 2 题在图题所示的差分放大电路中，已知晶体管的=80，r be=2 k。 (1) 求输入电阻R i和输出电阻R o； (2) 求差模电压放大倍数 vd A 。
图题解：(1) R i =2(r be +R e )=2×(2+= k Ω R o =2R c =10 k Ω (2) 6605 .08125 80)1(-=?+?-=β++β- =e be c vd R r R A 题 在图题所示的差动放大电路中，设T 1、T 2管特性对称， 1 = 2 =100，V BE =，且r bb ′=200，其余参数如图中所示。 (1) 计算T 1、T 2管的静态电流I CQ 和静态电压V CEQ ，若将R c1短路，其它参数不变，则T 1、T 2管的静态电流和电压如何变化 (2) 计算差模输入电阻R id 。当从单端（c 2）输出时的差模电压放 大倍数2 d A =； (3) 当两输入端加入共模信号时，求共模电压放大倍数2 c A 和共模抑制比K CMR ； (4) 当v I1=105 mV ，v I2=95 mV 时，问v C2相对于静态值变化了多少
e 点电位v E 变化了多少 解：(1) 求静态工作点： mA 56.010 2101/107 122)1/(1=?+-=+β+-= e b BE EE CQ R R V V I V 7.07.010100 56 .01-≈-?- =--=BE b BQ E V R I V V 1.77.01056.012=+?-=--=E c CQ CC CEQ V R I V V 若将R c1短路，则 mA 56.021==Q C Q C I I （不变） V 7.127.0121=+=-=E CC Q CE V V V V 1.77.01056.0122=+?-=--=E c CQ CC Q CE V R I V V （不变） (2) 计算差模输入电阻和差模电压放大倍数： Ω=?+=β++=k 9.456 .026 101200) 1('EQ T bb be I V r r Ω=+?=+=k 8.29)9.410(2)(2be b id r R R 5.338 .2910100)(22 =?=+β=be b c d r R R A (3) 求共模电压放大倍数和共模抑制比： 5.0201019.41010 1002)1(2 -=?++?-=β++β-=e be b c c R r R R A 675.05.332 2===c d CMR A A K （即）
PNP 型单级共射放大电路 一、 实验目的 1、 设计一个PNP 型共射放大器，使其放大倍数为80，工作电流为80mA 。 二、 实验仪器 1、 示波器 2、信号发生器 3、数字万用表 4、交流毫伏表 5、直流稳压源 三、 实验原理 1、PNP 型单级共射放大器电路图如下： 2、 静态工作点的理论计算： 静态工作点可由以下几个关系式确定： 4 34 B C C R U V R R = + 5 B BE C E U U I I R -≈= 由以上式子可知，当管子确定后，改变CC V 、3R 、4R 中任意参数值，都会导致静态工作点的变化。当电路参数确定后，静态工作点主要通过P R 调整。工作点偏高，输出信号波形易产生饱和失真；工作点偏低，输出波形易产生
截止失真。但当输入信号过大时，管子将工作在非线性区，输出波形会产生双向失真。当输出波形不很大时，静态工作点的设置应偏低，以减小电路的 静态损耗。 3、电压放大倍数的测量与计算 电压放大倍数是指放大电路输出端的信号电压（变化电压）与输入端的信号电压之比， 即：o u i u A u = 电路中有12 (//) u be R R A r β =-、 26 '(1) be bb EQ mV r r I β =++ 其中，' bb r一般取300Ω。 当放大电路静态工作点设置合理后，在其输入端加适当的正弦信号，同时用示波器观察放大电路的输出波形，在输出波形不失真的条件下，用交流毫伏表或示波器分别测量放大电路的输入、输出电压，再按定义式计算即可。 四、实验内容及结果 1、按图连接电源，确认电路无误后接通电源。 2、在放大器的输入端加入频率f=1KHz，幅值约为10mV的正弦信号，用示波器观察，同时，用示波器的另一端监视放大器的输出电压Uo的波形。调整Rp的阻值，使静态工作点处于合适位置，此时，输出波形最大而不失真。 3、测量电路工作电流Ic并与理论计算值比较
3.16多级放大电路的设计与测试 一．实验目的 1.理解多级放大直接耦合放大电路的工作原理和设计方法。 2.学习并熟悉设计高增益的多级直接耦合放大电路的方法。 3.掌握多级放大器性能指标的测试方法。 4.掌握再放大电路中引入负反馈的方法。 二．实验预习与思考 基本要求： 用给定的三极管2SC1815（NPN），2SA1015(PNP)设计多级放大器，已知Vcc=+12V，Vee=-12V，要求设计差分放大器恒流源的射极电流Ieq3=1-1.5mA,第二放大级射极电流Ieq4=2-3mA；差分放大器的单端输出不失真电压增益至少大于10倍，主放大级的不失真电压增益不小于100倍；双端输入电阻大于10KOhm，输出电阻小于10Ohm，并保证输入级和输出级的直流电流为为零。 三．测试方法 静态工作点、增益、输入、输出阻抗、幅频特性等测试方法请参看前面的教学内容。 四．实验内容 用Multisim仿真设计结果，并调节电路参数以满足性能指标要求。给出仿真结果。 仿真实验电路： 测得放大电路单端输入电阻约为10KOhm，放大倍率3094.53倍。 由于放大倍率较大，如采用Ui=5mV，10kHz交流电，则放大电压Uo=Ui*Au=15.47V，超出了放大电路的最大输出，因此接下来的仿真实验采用交流电压为100uV，500Hz的交流电源。 测试电路： 2.电路放大倍率的测试
倍Au=3094.53总放大倍数： 测试电路：测试截图：差分输入，输出波形：主放大级输入、输出波形：总输入，输出波形：输入电阻测试2.Ri R U' U 10.372kOhm 49.085uV 10kOhm 100uV :测试电路：测试结果Ro=4.032hm 输出电阻： 370 1850 3.7K 18.5 37K 74K 185K 370K Au(dB) 69.790 69.811 69.798 69.328 67.71 65.573 54.922 46.614 分析电路： 测试结果：
第四章§4.1 多级放大电路习题 （一）考核内容 3．掌握多级放大电路耦合方式、特点。 4.1 多级放大电路 4.4.1 多级放大电路的耦合方式 在多级放大电路中,将级与级之间的连接方式称为耦合方式.。一般常用的耦合方式有：阻容耦合、直接耦合、变压器耦合。 1、阻容耦合：将放大器通过电容和下一级的输入电阻连接的方式称为阻容耦合方式。 阻容耦合放大电路的优点是: (1)因电容具有“隔直”作用，所以各级电路的静态工作点相互独立，互不影响。这给放大电路 的分析、设计和调试带来了很大的方便。此外，还具有体积小、重量轻等优点。 (2)在信号传输过程中，交流信号损失小。 阻容耦合放大电路的缺点是: (1)因电容对交流信号具有一定的容抗，若电容量不是足够大，则在信号传输过程中会受到一定的衰减。尤其不便于传输变化缓慢的信号。 (2) 在集成电路中制造大容量的电容很困难，所以这种耦合方式下的多级放大电路不便于集成。 2 直接耦合 为了避免在信号传输过程中，耦合电容对缓慢变化的信号带来不良影响，把前一级输出端（或 经过电阻等）直接接到下一级的输入端，这种连接方式称为直接耦合。直接耦合的优点是: (1)既可以放大交流信号，也可以放大直流和变化非常缓慢的信号。 (2)电路简单，便于集成，所以集成电路中多采用这种耦合方式。 直接耦合的缺点是: (1) 直接耦合放大电路的各级静态工作点相互影响，各级静态工作点相互牵制。 (2) 存在零点漂移。 多级放大电路的直接耦合是指前一级放大电路的输出直接接在下一级放大电路的输入端，很显然直接耦合放大电路的各级静态工作点相互影响，并且还存在零点漂移现象，即当输入信号为零时，受环境温度等因素的影响，输出信号不为零，而是在静态工作点附近上下变化。 【概念】零点漂移：指当输入信号为零时，输出信号不为零，而是在静态工作点附近上下变化。 原因：放大器件的参数受温度影响而使Q 点不稳定。也称温度漂移。 放大电路级数愈多，放大倍数愈高，零点漂移问题愈严重。 3变压器耦合：放大器的级与级之间通过变压器连接的方式称为变压器耦合。 变压器耦合的优点是: (1)由于变压器不能传输直流，故各级静态工作点互不影响，可分别计算和调整。 (2)变压器可以通过电磁感应进行交流信号的传输，并且可以进行阻抗匹配，以使负载得到最大 功率。另外由于可以根据负载选择变压器的匝比，以实现阻抗匹配，故变压器耦合放大电路在大功率放大电路中得到广泛的应用。 变压器耦合的缺点是: (1)高频和低频性能比较差，不能传输直流或变化缓慢的信号，使用只能用于交流放大。 (2)变压器的重量太大，很难集成。 4.1.2多级放大电路的分析和计算 1. 电压放大倍数：多级放大电路的分析和计算与单级放大器的分析方法基本相同。对一个n级 级联的放大器，假设各级的电压放大系数分别为 n u u3 u2 u1 A A A A ??? ? ?，则总的电压放大系数为 n u u3 u2 u1 in on i3 o3 i2 o2 i o1 i o n u A A A A U U U U U U U U U U A ??? = ????? ? ? = = ? ? ? ? ? ? ? ? ? ? 在计算每级电压增益时，必须考虑前后级之间的影响，即前级放大器作为后级放大器的信号源 输入端，后级放大器是前级放大器的负载，例如 i2 L1 R R=， i2 c1 /// L1 R R R=。 增益：一般将用分贝表示的放大倍数称为增益，用G表示。 如果输入电阻和输出电阻相等，则电压增益G u为：) (dB lg 20 i o U U G u = 若用分贝（dB）表示，则多级放大总增益为各级增益的代数和，即： (dB) ) (dB 1u u G G=+(dB) 2 u G 2．输入和输出电阻 （1）输入电阻：由于输入级连接着信号源，它的主要任务是从信号源获得输入信号。 多级放大电路的输入电阻就是输入级的输入电阻，即 i1 i R R= （2）输出电阻：多级放大电路的输出级就是电路的最后一级，其作用是推动负载工作。 多级放大电路的输出电阻就是输出级的输出电阻，即 on o R R= 在多级放大电路里，可以把后级的输入电阻作为是前级的负载。在多级放大电路里，可以把前级输出电阻是后级的信号源电阻，
实验报告 课程名称：电子电路设计实验 指导老师：李锡华,叶险峰,施红军 成绩：________ 实验名称：晶体管共射放大电路分析 实验类型：设计实验 同组学生姓名: 一、实验目的 1、学习晶体管放大电路的设计方法， 2、掌握放大电路静态工作点的调整和测量方法，了解放大器的非线性失真。 3、掌握放大电路电压增益、输入电阻、输出电阻、通频带等主要性能指标的测量方法。 4、理解射极电阻和旁路电容在负反馈中所起的作用及对放大电路性能的影响。 5、学习晶体管放大电路元件参数选取方法，掌握单级放大器设计的一般原则。 二、实验任务与要求 1.设计一个阻容耦合单级放大电路 已知条件：=+10V cc V ， 5.1L R k =Ω，10,600i S V mV R ==Ω 性能指标要求：30L f Hz <,对频率为1kHz 的正弦信号15/,7.5v i A V V R k >>Ω 2.设计要求 （1）写出详细设计过程并进行验算 （2）用软件进行仿真 3.电路安装、调整与测量 自己编写调试步骤，自己设计数据记录表格 4.写出设计性实验报告 三、实验方案设计与实验参数计算 共射放大电路
(一).电路电阻求解过程（β=100） (没有设置上课要求的160的原因是因为电路其他参数要求和讲义作业要求基本一样,为了显示区别,将β改为100进行设计)： （1）考虑噪声系数,高频小型号晶体管工作电流一般设定在1mA 以下，取I c =1mA （2）为使Q 点稳定,取2 5 BB CC V V =，即4V, （3）0.7 3.3BB E E V R k I -≈=Ω,恰为电阻标称值 （4）2 12 124:3:2 CC BB R V V V R R R R ==+∴= 取R 2为R i 下限值的3倍可满足输入电阻的要求，即R 2=22.5k ， R 1=33.75k ; 1121 10=0.1,60,40cc B B V V IR I mA R K R K IR -== =Ω=Ω由 综上:取标称值R1=51k ,R2=33k （5） 25T T e E C V V r I I =≈=Ω （6）从输入电阻角度考虑: ， 取(获得4V 足够大的正负信号摆幅)得: 从电压增益的角度考虑: >15V/V,取得 : ; 为 (二).电路频率特性 （1） 电容与低频截止频率 取 ;
复习题 一、填空： 1.为使BJT发射区发射电子，集电区收集电子，必须具备的条件是（发射极正偏，集电极 反偏）。 2.N型半导体是在纯硅或锗中加入（磷（+5））元素物质后形成的杂质半导体。 3.差分放大电路对（差模）信号有放大作用，对（共模）信号起到抑制作用。 4.在电容滤波和电感滤波中，（电感）滤波适用于大电流负载，（电容）滤波的直流输出电压高。 5．集成运放主要包括输入级、( 中间级)、( 输出级)和 ( 偏置)电路。其中输入级一般采用( 差分放大)电路。 6.为稳定放大器的静态工作点，应在放大电路中引入（直流负）反馈，为稳定放大器 的输出电压应引入（电压负）反馈。 7．甲类功放电路相比，乙类互补对称功率放大电路的优点是（效率高，管耗小），其最高效率可达到（ 78.5% ），但容易产生（交越）失真。 8．集成运算放大器是一种采用（直接）耦合方式的多级放大电路，它的输入级常采用差分电路形式，其作用主要是为了克服（零漂、温漂）。 9．若放大器输入信号电压为1mV,输出电压为1V，加入负反馈后，为达到同样输出需要的输入信号为10mV，该电路的反馈深度为（ 10 ）。 10．产生1Hz～1MHz范围内的低频信号一般采用（ RC ）振荡器，而产生1MHz以上的高频信号一般采用（ LC ）振荡器。 11．半导体二极管具有（单向导电）作用，稳压二极管用作稳压元件时工作在（反向击穿）状态。 12．晶体三极管是一种（电流控制电流）控制型器件，当工作在饱和区时应使其发射结（正偏）集电结（反偏），而场效应管是一种( 电压控制电流 ) 控制型器件。 13．集成电路运算放大器是一种高电压增益、高输入电阻、（低）输出电阻的（直接）耦合方式的多级放大电路。 14．差分放大电路有四种输入－输出方式，其差模电压增益大小与输（出）有关而与输（入）方式无关。 15．在放大电路中引入（直流负）反馈可以稳定放大电路的静态工作点，。
实验七多级交流放大器的设计 一．实验目的 1．学习多级交流放大器的设计方法。 2．掌握多级交流放大器的安装、调试与测量方法 二．预习要求 1．根据教材中介绍的方法，设计一个满足指标要求的多级交流放大器，计算出多级交流放大器中各元件的参数，画出标有元件值的电路图。 2．预习多级交流放大器的调试与测量方法，制定出实验方案，选择实验用的仪器设备。 三．实验原理 当需要放大低频范围内的交流信号时，可用集成运算放大器组成具有深度负反馈的交流放大器。由于交流放大器的级与级之间可以采用电容耦合方式，所以不用考虑运算放大器的失调参数和漂移的影响。因此，用运算放大器设计的交流放大器具有组装简单、调试方便、工作稳定等优点。 如果需要组成具有较宽频带的交流放大器，应选择宽带集成放大器，并使其处于深度负反馈。若要得到较高增益的宽带交流放大器，可用两个或两个以上的单级交流放大器级联组成。 在设计小信号多级宽带交流放大器时，输入到前级运算放大器的信号幅值较小，为了减小动态误差，应选择宽带运算放大器，并使它处于深度负反馈。由于运放的增益带宽积是一个常数，因此，加大负反馈深度，可以降低电压放大倍数，从而达到扩展频带宽度的目的。由于输入到后级运放的信号幅度较大，因此，后级运放在大信号的条件下工作，这时，影响误差的主要因素是运放的转换速率，运放的转换速率越大，误差越小。 四．设计方法与设计举例 1．设计方法与步骤： 169
170 （1）确定放大器的级数n 根据多级放大器的电压放大倍数A u Σ和所选用的每级放大器的放大倍数A ui ，确定多级 放大器的级数n 。 （2）选择电路形式 （3）选择集成运算放大器 先初步选择一种类型的运放，然后根据所选运放的单位增益带宽BW ，计算出每级放大 器的带宽。 ui Hi A BW f = （1） 并按（2）式算出。 121 ' -=n Hi Hi f f （2） 多级放大器的总带宽H f 必须满足： 'Hi H f f ≤ （3） 若'Hi H f f >，就不能满足技术指标提出的带宽要求，此时可再选择增益带宽积更高的 运放。一直到多级放大器的总带宽H f 满足（3）式为止。 当所选择的运放满足带宽要求后，对末级放大器所选用的运放，其转换速率R S 必须满足： om R U f S ?≥max 2π （4） 否则会使输出波形严重失真。 （4）选择供电方式 在交流放大器中的运放可以采用单电源供电或正负双电源供电方式。单电源供电与正 负双电源供电的区别是：单电源供电的电位参考点为负电源端（此时负电源端接地）。而正负双电源供电的参考电位是总电源的中间值（当正负电源的电压值相等时，参考电位为零）。 （5）计算各电阻值 根据交流放大器的输入电阻和对第一级电压放大倍数的要求，先确定出第一级的输入 电阻和负反馈支路的电阻，然后再根据第二级电压放大倍数的要求，确定出第二级的输入电阻和负反馈支路的电阻。按此顺序，逐渐地把每级的电阻值确定下来。 （6）计算耦合电容 当信号源的内阻和运放的输出电阻被忽略时，信号源与输入级之间、级与级之间的耦 合电容可按下式计算。 i L R f C π2)10~1(= （5） 上式中，i R 是耦合电容C 所在级的输入电阻。类似地输出电容可按下式计算。 L L R f C π2)10~1(= （6） 2．设计举例

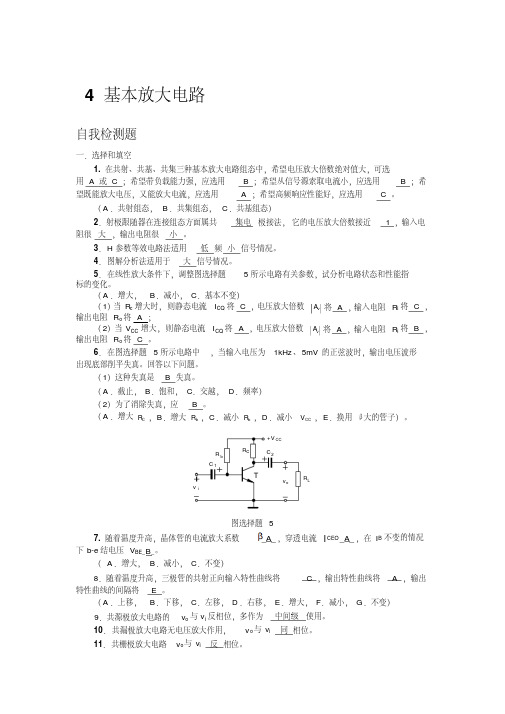

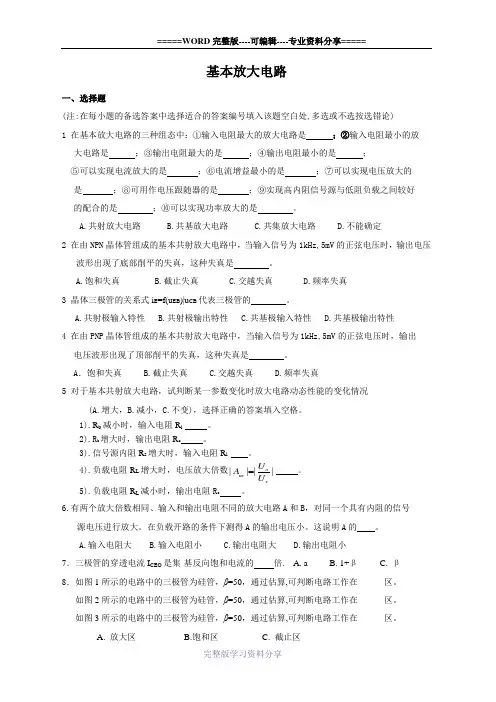

4 基本放大电路 自我检测题 一．选择和填空 1. 在共射、共基、共集三种基本放大电路组态中，希望电压放大倍数绝对值大，可选用 A 或C ；希望带负载能力强，应选用 B ；希望从信号源索取电流小，应选用 B ；希望既能放大电压，又能放大电流，应选用 A ；希望高频响应性能好，应选用 C 。 （A ．共射组态，B ．共集组态，C ．共基组态） 2．射极跟随器在连接组态方面属共 集电 极接法，它的电压放大倍数接近 1 ，输入电阻很 大 ，输出电阻很 小 。 3．H 参数等效电路法适用 低 频 小 信号情况。 4．图解分析法适用于 大 信号情况。 5．在线性放大条件下，调整图选择题5所示电路有关参数，试分析电路状态和性能指标的变化。 （A ．增大， B ．减小，C ．基本不变） （1）当R c 增大时，则静态电流I CQ 将 C ，电压放大倍数v A 将 A ，输入电阻R i 将 C ，输出电阻R o 将 A ； （2）当V CC 增大，则静态电流I CQ 将 A ，电压放大倍数v A 将 A ，输入电阻R i 将 B ，输出电阻R o 将 C 。 6．在图选择题5所示电路中 ，当输入电压为1kHz 、5mV 的正弦波时，输出电压波形出现底部削平失真。回答以下问题。 （1）这种失真是 B 失真。 （A ．截止，B ．饱和，C ．交越，D ．频率） （2）为了消除失真，应 B 。 （A ．增大C R ，B ．增大b R ，C ．减小b R ，D ．减小 CC V ，E ．换用β大的管子）。
