1 引言 1．1 制钉机 制钉机是用来制造铁钉的生产设备。 制钉机又名废旧钢筋制钉机，它本着一切从废物利用节能高效，变废为宝的角度出发，一切从用户能够快速致富的角度出发，以经济实用性为主，达到了技术含量高，操作使用方便，它动力小，节约能源，性能稳定可靠。质量达到标准，该设备具有体积小，灵活移动方便，低噪声、低耗电、易安装等特点。故此该项目已成为各企业、个体、家庭、下岗职工、农民朋友快速致富投资的理想项目。 1.1.1 国外制钉机的发展现状 1970年到1979年，国际制钉机业飞速发展．尤其是美国、德国、日本、韩国和我国台湾省等国家和地区，利用雄厚的资金和技术不断推陈出新。近年来工业发达国家在集团优势差。我国,技术含量越高的制钉机产品质量越差,而质量差的产品,很难参与国际制钉机发展上速度不快，甚至有所下降。而发展中国家的制钉机产量则大幅度上伸升。 1.1.2 我国制钉机的发展现状 国内制钉机产品的生产工艺落后，产品质量挡次较低。中国的全自动制钉机制造业经过多年的发展,从无到有,从弱小到强大。但总的来说,规模小的企业偏多,营业收入低,竞争,更谈不上形成品牌。据了解，美国，西欧和日本一年共消耗制钉机近20万。而作为手工产品著称的我国大陆，出口欧、美、日本市场的制钉机只占其消耗量的l%～1．5 %，显然是很不相称的。制钉机业较发达的韩国和台湾在几年前已达到年出口10万台以上。与我国处在同等水平的巴基斯坦和泰国制钉机出口也超过我国。1．2 ADAMS软件 ADAMS，即机械系统动力学自动分析，该软件是美国MDI公司开发的虚拟样机分析软件。ADAMS软件使用交互式图形环境和零件库、约束库、力库，创建完全参数化的机械系统几何模型，其求解器采用多刚体系统动力学理论中的拉格郎日方程方法，建立系统动力学方程，对虚拟机械系统进行静力学、运动学和动力学分析，输出位移、速度、加速度和反作用力曲线。ADAMS软件的仿真可用
GZM-200L 自动称重灌装机 说明书 上海广志仪器设备有限公司
一、系统概述 液体定量灌装机-是上海广志仪器设备有限公司专门开发的适用于石油化工、医药、食品、军工等企业有腐蚀性工作环境的灌装机，采用液面下/上（可选）灌装方式，适用于多种液体物料。设计独特的喷枪装置易于操作，灌注快速、精确；并且最大限度地保证灌注完毕时残液的滴漏。操作时，操作者仅需简单地将桶口对准喷枪嘴正下方，按下手柄上的[启动]按钮，喷枪就回自动插入桶内，并将空桶自动去皮。然后打开灌装阀门，精确地双速灌装；灌装结束，喷枪自动提升至桶外，滴漏盘自动接至喷枪底部，人工将桶推出磅台推至输送机后端即告完成。广泛应用于食品加工、制药行业的生产车间及仓库管理；化工行业中油漆、精细化工原料的生产工序控制和成品、半成品计量；军工制造业中物料的计量。 三、系统特点 ■采用《QB/T2501-2000重力式自动装料衡器》标准制造； ■接触物料部分采用SUS316L不锈钢制造，防腐性能强； ■系统采用三菱PLC，欧姆龙RELAY等高端电气配件制造； ■灌装枪设计为徒手快速拆装，方便维护； ■灌装枪前段附加气动球阀不灌装时自动关闭，防止物料泄漏； ■密封系统均采用聚四氟乙烯制造，耐溶剂，耐酸碱，寿命长； ■秤台滚筒及台面采用不锈钢制造,防腐性佳; ■灌装枪采用插入式灌注，避免造成物料飞浅于桶上，影响外包装；■系统采用两段式大小料自动灌装方式，以提高准确度； ■单桶灌装值到达后，灌装枪会自动提起等待下次启动；
■独特防滴漏装置，避免物料滴于桶子上，影响包装及滚筒； ■当灌装枪未插入桶口内时，灌装枪自动提起，不执行灌装； ■RS232通讯接口可将数据传至电脑. ■全数字式调校，动静抗振动干扰软件包； ■控制器具自我故障诊断功能，并具接口测试功能； ■灌装时只需人工将桶移到磅台上，对准枪头按启动键即执行灌装；■若遇紧急状况按下紧急停止钮即可解除本次灌装； ■采用一键式操作：启动—灌装枪下降—自动去皮—双速灌装—完成—灌装枪升起 四、基本参数 ■最大秤量：1500kg ■最小感量：0.5kg ■灌装误差:±1kg ■灌装速度：约15-25桶/小时(视进料流速) ■使用电源：AC220/50Hz(用户提供至机器一侧) ■使用气源：0.6Mpa(用户提供至机器一侧) ■使用温度：-10℃-50℃ ■相对湿度：<95%（无冷凝） ■控制方式：2挡控制（附回流控制） ■灌装方式:插入式，液面上 ■秤台尺寸：1200×1200mm结构及滚筒材质:碳钢烤漆。 ■枪头管路:SUS304不锈钢及四氟 ■管路压力：(0.2-0.6)MPa(与料性有关)。 ■物料接口：DN50-法兰接头 ■气源接口：用户提供G1/2内螺纹，用于快速接头连接 ■基础条件：水平的坚固混凝土地面，混凝土厚度应大于10cm。
自动制钉机设计说明书 自动制钉机设计说明书 学院: 工程学院专业: 机械设计制造及其自动化班级: 10级8班姓名: 谢文华学号: 1015013108 同组成员: 指导老师: 魏春梅 1 目录 一. 课程设计任务书及工作要求…………………………………3 二. 机构工作原理…………………………………………………3 三. 功能分解图，执行机构动作分解图…………………………5 四. 工作循环图……………………………………………………10 五. 运动方案的选择与比较………………………………………11 六. 机构运动简图…………………………………………………15 七. 执行机构设计过
程...................................................16 八. 设计总结与心得......................................................19 九. 主要参考资料及其编号 (21) 2 一( 课程设计任务书及工作要求 1、工作要求 ,1.6,3.4mm,; (1)铁钉直径为 mm(2)铁钉长度为25,80; (3)生产率为60枚/min; (4)最大冷镦力为3000N，最大剪断力为2500N; (5)冷镦滑块质量为8kg，其它构件质量和转动惯量不计; (6)要求结构简单紧凑、传动性能优良、噪声尽量减少。 2、设计任务 (1)按工艺动作要求拟定运动循环图。 (2)进行送丝校直机构、冷镦钉帽机构、冷挤钉尖机构、剪断钢丝机构的选型。 (3)机械运动方案的评价和选择。 (4)拟定机械传动方案。 (5)设计飞轮和确定电动机型号。 (6)画出机械运动方案简图。 (7)对传动机构和执行机构进行运动学尺寸计算。二(机构工作原理 , 制造木工用大大小小的铁钉是将一卷直径与铁钉直径 相等的低碳钢丝通过下列工艺动作来完成的。 3 1)校直钢丝。并按节拍要求间歇地输送到装夹工位。 2)冷镦钉帽，在此前夹紧钢丝。

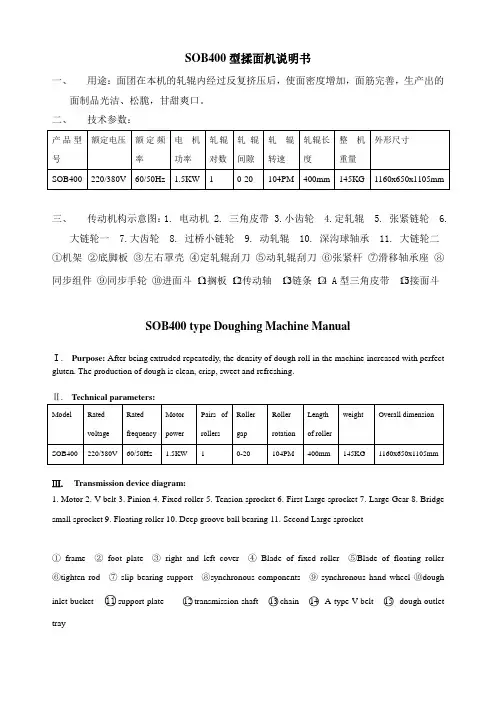

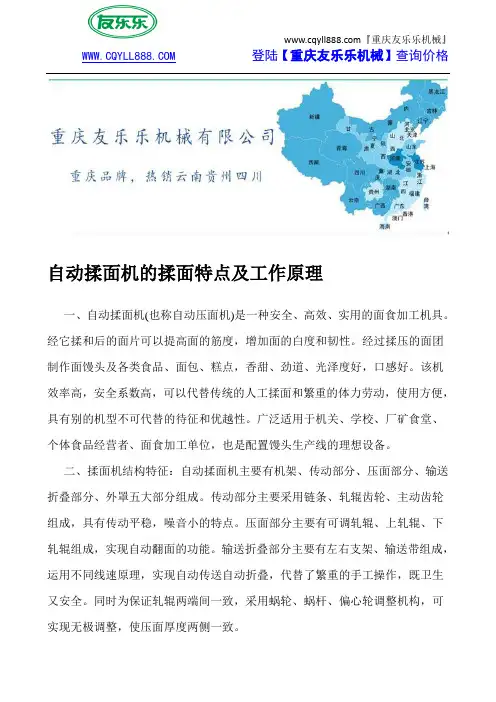

自动揉面机的揉面特点及工作原理 一、自动揉面机(也称自动压面机)是一种安全、高效、实用的面食加工机具。经它揉和后的面片可以提高面的筋度，增加面的白度和韧性。经过揉压的面团制作面馒头及各类食品、面包、糕点，香甜、劲道、光泽度好，口感好。该机效率高，安全系数高，可以代替传统的人工揉面和繁重的体力劳动，使用方便，具有别的机型不可代替的待征和优越性。广泛适用于机关、学校、厂矿食堂、个体食品经营者、面食加工单位，也是配置馒头生产线的理想设备。 二、揉面机结构特征：自动揉面机主要有机架、传动部分、压面部分、输送折叠部分、外罩五大部分组成。传动部分主要采用链条、轧辊齿轮、主动齿轮组成，具有传动平稳，噪音小的特点。压面部分主要有可调轧辊、上轧辊、下轧辊组成，实现自动翻面的功能。输送折叠部分主要有左右支架、输送带组成，运用不同线速原理，实现自动传送自动折叠，代替了繁重的手工操作，既卫生又安全。同时为保证轧辊两端间一致，采用蜗轮、蜗杆、偏心轮调整机构，可实现无极调整，使压面厚度两侧一致。
三、揉面机的工作原理： 将定量的面团放在下输送带上，开动机器，自动输送到轧辊间，面团在输送带和轧辊的作用下自动完成喂入和压面过程。压完后经上输送带自动传送到下输送带上，由于采用不同线速度，使面皮自动完成折叠和输送、喂入，转入下一轮揉压。经过反复折叠、揉压，反复数遍达到理想压面效果，使面的结构更为紧密，更具光滑度，使压制后的面团获得较好的层次和口感。
重庆友乐乐机械专业生产各种款式的面条机，热门搜索词：重庆全自动面条机、重庆面条机、重庆压面机、贵州面条机、四川面条机、云南面条机、重庆面条机厂、面条机多少钱一台、多功能家用面条机价格、重庆面条机厂家。欢迎大家登录我公司网址详细咨询，友乐乐竭诚为您服务！！ 产品关键词：全自动面条机、重庆老牌面条机、重庆老式面条机、重庆传统面条机
半自动立式灌装机 使 用 说 明 书 广州德龙自动化设备有限公司GUANGZHOU DELONG AUTOMATION MACHINERY CO.,LTD
名称：半自动立式灌装机型号：DL-GZJ01
目录 一、性能简介 二、型号选定 三、工作原理 四、全气动灌装机的特点 五、开机前的检查和操作顺序 六、灌装量的调整 七、灌装速度的调整 八、灌装精度的调整 九、清洗保养维护 十、常见故障的解决办法 十一、灌装物料的适用范围十二、机器的使用条件
一、性能简介 本公司生产的半自动活塞式灌装机是建立在参考国外同类产品的基础上重新设计，并增加了部分附加功能。使产品在使用操作、精度误差、装量调整、设备清洗、维护等方面更加简单方便。 在此基础上设计的全气动灌装机采用气动元件来代替电气控制回路，因此特别适合在对于防爆要求的环境中使用。 二、型号选定 本公司生产的灌装机型号是根据用户所需的最大灌装量来确定的有卧式和立式两款 型号为：60ML 120ML 250ML 500ML 1000ML 2000ML 5000ML
三、工作原理 全气动半自动活塞式灌装机的工作原理是：通过气缸的前后运动带动料缸内的活塞做往复运动，从而使料缸前腔产生负压。 当气缸向前运动时，拉动活塞向后，料缸前腔产生负压，供料桶内的物料被大气压力压人进料管，通过进出料的单向阀进入料管。 当气缸向后运动时，推动活塞向前，挤压物料。物料通过出料单向阀进入出料软管，最后通过灌装头进入待灌空瓶（进料时灌装头关闭，出料时打开），完成一次灌装。 活塞式灌装机对于每次的灌装是一个机械的单一的简单动作，所以对每一个规则容器都有很高的灌装精度和稳定性。 四、全气动灌装机的特点 1、全部采用压缩空气作为控制，因此特别适合对于有防爆要求的环境使用，具有很高安全性。 2、不会产生静电，麻电现象，也不需接地。 3、由于采用硬定位，所以灌装精度高，精度可以控制在0.3%以内（以最大灌装量为标准） 4、在需急停情况下，只需关闭气动开关，活塞自动后退到初始位，灌装停止。 五、开机前的检查和操作顺序 开机前必须检查各部分机械是否正常，以免造成机械故障或人身伤害事故，检查内容及操作： 1、前、后夹紧手柄是否夹紧。 2、进出料三通的三端卡箍是否夹紧。
机械原理课程设计 题目名称自动制钉机 专业班级 15机制（专升本） 学生姓名刘备 学号 指导教师诸葛亮 机械与电子工程系 二○一六年六月十六日
目录 一、机械原理课程设计任务书 (3) 二、设计内容 (4) 1.根据工艺动作要求拟定运动示意图 (4) 2．各机构的选型设计 (5) 2.1选型设计 (5) 2.2自动制钉机的功能分解 (6) 2.3系统运动转换功能图 (9) 3.方案的比较 (9) 4.执行机构设计过程 (12) 4.1.连杆机构 (13) 4.2夹紧凸轮 (13) 4.3冷挤（切断）凸轮 (13) 4.4齿轮的选择 (14) 4.5槽轮半径的选择 (14) 4.6电动机的选择 (14) 5.运动方案选择 (15) 6.运动循环图 (16) 总结 (17) 参考文献 (18)
一、机械原理课程设计任务书 专业 15机制（升本）学号 XXXXXXXXXX 姓名刘备 设计题目：自动制钉机的设计 一、设计题目 制造木工用大大小小的铁钉是将一卷直径与铁钉直径相等的低碳钢丝通过下列工艺动作来完成的。 1）校直钢丝。并按节拍要求间歇地输送到装夹工位。 2）冷镦钉帽，在此前夹紧钢丝。 3）冷挤钉尖。 4）剪断钢丝。 二、原始数据及设计要求： 1）铁钉直径Φ1.6—Φ3.4mm。 2）铁钉长度25—80mm。 3）生产率360枚/min。 4）最大冷镦力3000N，最大剪断力2500N。 5）冷镦滑块质量8kg，其他构件质量和转动惯量不计。 6）要求结构紧凑，传动性能优良，噪声尽量减小 三、设计任务 1）按工艺动作要求拟定运动循环图。 2）进行送丝校直机构、冷镦钉帽机构、冷挤钉尖机构、剪断钢丝机构的选型。 3）机械运动方案的评价和选择。 4）按选定的电动机和执行机构的运动参数拟定机械传动方案。 5）设计飞轮和确定电动机型号。 6）画出机械运动方案简图。 7）按蚌埠学院相关格式要求编写设计说明书
学校固定资产的分类与编号 1、固定资产的分类 ⑴、固定资产：使用期限在一年以上，并在使用过程中基本保持原有物质形态不变的资产。 ⑵、低值易耗品：使用年限在一年以内的物品，均属于低值易耗品，包括教学设备和日常消耗用品。 固定资产又可分为以下六大类： ①、房屋和建筑物类。是指学校拥有占有权和使用权的房屋、建筑物及其附属设施。 ②、专用设备类。是指学校根据教学和业务工作的实际需要购置的各种具有专门性能和专门用途的设备，如教学仪器、电教设备；交通工具；炊事机械；医疗器械；音体美劳等教学设备。包括：文体活动设备、舞台与灯光设备、档案馆的专用设备，以及办公现代化微电脑设备等 ③、一般设备类。一般办公设备，指常用的办公与事务方面的设备，家具设备、办公用具。 ④、文物和陈列品类。是指学校的各种文物和陈列品，如：字画、纪念品、标本、纪念物品等。 ⑤、图书类。下设教师用书；学生用书；期刊杂志、光盘等。 ⑥、其它固定资产。如土地。 以上六大类为财产的一级分类，根据需要再设置二级分类、三级分类等科目，同时编上分类号。 具体参见“--.xls”文档中的“固定资产分类表”。（附件1） 2、财产编号： 学校的财产编号可由15位数字构成，即：由“固定财产一级分类、二级分类、三级分类的分类号+年度号+存放位置号+自然编号+识别号”组成。数字第一位是一级分类号，第二位是二级分类号，第三、四位是三级分类号，第五、六、七、八位是购置年号，第九、十、十一、十二位是存放位置号（楼房号、楼层号和房间号组成），第十三、十四位是自然号，第十五位是识别号。当某项内容无法填写时用“0”代替，如存放位置在操场的用“0000”代替。 另外，所有平房归属为一个“楼房”号，平房幢号为“楼层”号，平房的房间号与楼房中的房间号编法相同，都是从东到西（或从南到北）依次编号，为01、02、03----等。 识别号是当同一时间同一位置中的同一类财产有不同型号时进行区分，如同
目录 一、性能简介 二、型号选定 三、工作原理 四、全气动灌装机的特点 五、开机前的检查和操作顺序 六、灌装量的调整 七、灌装速度的调整 八、灌装精度的调整 九、清洗保养维护 十、常见故障的解决办法 十一、灌装物料的适用范围 十二、机器的使用条件 附图：气路图
全气动半自动活塞式灌装机 使用说明书 一、性能简介 本公司生产的半自动活塞式灌装机是建立在参考国外同类产品的基础上进行了重新设计，并增加了部分附加功能。使产品在使用操作、精度误差、装量调整、设备清洗、维护保养等方面更加简单方便。 在此基础上设计的全气动灌装机采用气动元件来代替电气控制回路，因此特别适合在对于有防爆要求的环境中使用。 二、型号选定 本公司产生的灌装机型号是根据用户所需的最大灌装量来确定的。 具体型号为： JSFA-60 (10-60ml) JSFA -120 （15-120ml） JSFA -250 （50-250ml） JSFA -500 （100-500ml） JSFA -1000 （200-1000ml） 三、工作原理 全气动半自动活塞式灌装机的工作原理是：通过气缸的前后运动带动料缸内的活塞作往复运动，从而使料缸前腔产生负压。 当气缸向前运动时，拉动活塞向后，料缸前腔产生负压。供料桶内的物料被大气压力压入进料软管，通过进出料的三通管进入料缸。 当气缸向后运动时，推动活塞向前，挤压物料。物料通过出料接头内的单向阀门进入出料软管，最后通过灌装头进入待灌空瓶（进料时灌装头关闭，出料时打开），完成一次灌装。 活塞式灌装机对于每次的灌装是一个机械的单一的简单动作，所以对每一个规则容器都有很高的灌装精度和稳定性。 四、全气动灌装机的特点 1、全部采用压缩空气作为控制，因此特别适合在对于有防爆要求的环境中使用， 具有高安全性。 2、不会产生静电、麻电现象，也不需接地。 3、由于采用气动控制，并采用硬定位，所以灌装精度高，精度可以控制在3/1000 以内（以最大灌装量为标准基准）。 4、在需急停情况下，只需关闭气动开关，活塞自动后退回到初始位，灌装停止。
目录 1. 设计题目 (2) 1.1 工作原理及工艺过程 (2) 1.2 工艺数据 (2) 1.3 设计任务 (2) 1.4 课程设计目的 (2) 2. 运动循环图 (7) 3. 设计方案 (2) 3.1 设计思路 (2) 3.2 设计方案一 (3) 3.3 设计方案二 (3) 3.4 设计方案三 (4) 4. 最终方案 (4) 5. 所选方案的具体设计及分析 (4) 5.1 机构各部分设计和分析 (4) 5.1.1 送料校直机构设计与分析 (4) 5.1.2 夹紧机构设计与分析 (5) 5.1.3 冷镦机构设计与分析 (5) 5.1.4 冷挤机构设计与分析 (6) 5.1.5 切断机构设计与分析 (6) 5.2齿轮马达动力原件图 (6) 6. 课程设计总结 (8) 7. 参考资料 (8)
1.设计题目 1）钢钉是用途极为广泛的建筑五金制品尤其在当今的建筑行业中需要大量的钢钉作为劳动的工具，所以要高效、合理、廉价地生产出钢钉需要一套整体结构紧凑，科学合理，性能稳定，操作简单简便利的自动制钉机. 2）自动制钉机主要采用废旧钢筋来作为原料，通过拉直，镦尖等工序来生产我们日常生活中的所用圆钉子，具有原材料易取、广泛，投资较少等优点. 1.1 工作原理及工艺动作过程 制造木工用大大小小的铁钉是将一卷直径与铁钉直径相等的低碳钢丝通过下列工艺动作来完成的。 1）校直钢丝，并按节拍要求间歇地输送到装夹工位。 2）冷镦钉帽，在此前需夹紧钢丝。 3）冷挤钉尖。 4）剪断钢丝。 5）夹丝装置释放，重新输送钢丝。 1.2 原始数据和设计要求 1）铁钉直径为Φ1.6—Φ3.4mm。 2）铁钉长度为25—80mm。 3）生产率为360枚/min。 4）最大冷镦力为3000N，最大剪断力为2500N。 5）冷镦滑块质量为8kg，其他构件质量和转动惯量不计。 6）要求结构紧凑，传动性能优良，噪声尽量小。 1.3 设计任务 1）根据工艺动作要求拟定运动循环图。 2）进行送丝校直机构、冷镦钉帽机构、冷挤钉尖机构、剪断钢丝机构的选型。 3）机械运动方案的评定和选择。 4）根据选定的原动机和执行机构的运动参数拟定机械传动方案，分配传动比，并在图纸上画出传动方案图。 5）对机械传动系统和执行机构进行运动尺寸计算。 6）画出机械运动简图。 7）对执行机构进行运动分析，画出运动线图，进行运动模拟。 8）编写设计计算说明书。 1.4 课程设计目的 1）综合运用机械原理课程的理论知识，分析和解决与本课程有关的实际问题，使所学知识进一步巩固和加深。 2）得到初步的机械选型与组合以及确定运动方案、创新机械产品能力的训练。 3）提高绘图、表达、计算机应用和查阅资料的能力。
【钉子的种类】 钉子的种类很多，不同品种在装修中使用的部位和作用不同，不得随便替代。 普通圆钉一般只用于施工结构及粗制部件。 射钉主要用于细木制作和木质罩面工程。 地板钉用于地板铺装。 套环钉主要用于纤维板、石膏板的板面。 混凝土钢钉用于水泥墙、地面与面层材料的连接。装饰钉用于软包紧固。 选择使用钉子的长度应是被钉工件厚度的2.5至3倍。为增加连接牢固程度，钉钉时应有一个角度，形成燕尾式斜钉结合，产生钩扣效果。木材钉结，应先锯去过长的端头，以减少木材劈裂，硬木钉钉子时，应先钻好钉孔，孔径应比钉径略小。每个连结面，最少应钉入两个符合标准的钉子以保证连结坚固。 【钉子的种类特点及适用范围】 家庭装修中常用的钉子有钢钉、圆钉、直钉和纹钉等。 1．钢钉：
主要用于水泥墙、地面与面层材料的连接以及基层结构固定。钢钉强度大、不易生锈，普通墙面不用钻孔打眼，使用方便，但造价较高，型号少，装修中用量不大。 2．圆钉： 主要用于基层结构的固定。圆钉强度小，易生锈，必须钻孔打眼使用，价格低，型号全，使用较多。 3．直钉：
主要用于表层板材的固定。需要用专用直钉枪，价格低，不易生锈，而且能提高工作效率，使用较多。固定面层板时钉眼不易看出，既减少了后期油漆的工作难度，又增加了装饰效果。 4．纹钉： 主要用于基层饰面板的固定。需要用专用纹钉枪，价格低，不容易生锈。 5．保温钉： 又称膨胀螺丝（螺栓）。原理是通过内部螺栓的挤压使得包在螺栓外围的环筒（或类似物）向外变形（膨胀），越挤变形越大，最终固定在孔内部。膨胀螺栓使用时要注意：1）孔内径和环筒外径相差不能太大；2）孔材料不能太松软。 6．瓦楞钉： 用于连接木构件。
机械原理课程设计 说明书 设计题目：膏体自动灌装机 专业 10机械设计制造及其自动化 班级一班 设计者孙凡方长胜徐森杨申陈俊明指导教师张荣老师 日期 2012年 5 月 30 日
目录 一、设计任务 1 二、设计要求和内容 1 三、确定工作原理，构思工艺动作过程 1 四、根据工艺动作顺序和协调要求拟定运动循环图 1 五、执行机构的选型 3 六、画出设计方案的机械运动简图 8 七、对机械传动系统进行尺度设计 8 八、对机构执行系统部分进行尺度计算 11 九、总体机构运动简图 16 十、参考书目 16 十一、设计小结及体会17
膏体自动灌装机设计说明书 一、设计任务（包括主要原理及工艺动作） 膏体自动灌装机是通过出料活塞杆上下往复运动实现膏体灌装入盒内的，其主要工艺动作如下： （1）、将空盒送入六工位转盘，利用转盘间歇运动变换不同工位； （2）、在灌装工位上空盒上升灌入膏体； （3）、在贴锡纸工位上粘贴锡纸； （4）、在盖盒盖工位上将盒盖压下； （5）、送出成品。 二、设计要求和内容（包括原始数据和设计要求） 1、电动机选择Y系列交流异步电动机，转速为960r/min； 2、膏体自动灌装机的生产能力：24盒/min； 3、膏体盒尺寸D=30~50mm，高度h=10~15mm； 4、工作台面距离地面的距离为1100~1200mm； 5、构件质量和转动惯量不计； 6、要求结构紧凑、传动性能优良、运动灵活可靠、噪声尽量减小。 三、确定工作原理，构思工艺动作过程： 首先我们成立设计小组，从产品的设计要求等方面出发，膏体自动灌装机要求完成以下几个工艺动作： 1、送盒：这一动作由传送带来完成，保证传送带的连续运转； 2、六工位转盘的间歇转动：这一动作有槽轮机构来实现； 3、灌装：这一过程可以由凸轮的反复运转来实现； 4、贴锡纸、压盖：这两项工作可以由一个凸轮带动一组压杆来实现； 5、送出成品：由传送带完成。 四、根据工艺动作顺序和协调要求拟定运动循环图：
自动制钉机设计说明书 学院：工程学院 专业：机械设计制造及其自动化 班级：10级8班 姓名：谢文华 学号：1015013108 同组成员： 指导老师：魏春梅 目录 一. 课程设计任务书及工作要求????????????? 3 二 . 机构工作原理??????????????????? 3 三 . 功能分解图，执行机构动作分解图?????????? 5 四 . 工作循环图10
五. 运动方案的选择与比较???????????????11 六. 机构运动简图???????????????????15 七. 执行机构设计过程?????????????????16 八. 设计总结与心得??????????????????19 九. 主要参考资料及其编号 21 一．课程设计任务书及工作要求 1、工作要求 （1）铁钉直径为 1.6～ 3.4mm； （2）铁钉长度为25～80mm； （3）生产率为60 枚/min ； （4）最大冷镦力为3000N，最大剪断力为2500N； （5）冷镦滑块质量为8kg，其它构件质量和转动惯量不计；（6）要求结构简单紧凑、传动性能优良、噪声尽量减少。 2、设计任务 （1）按工艺动作要求拟定运动循环图。 （2）进行送丝校直机构、冷镦钉帽机构、冷挤钉尖机构、剪断钢丝机构的选型。 3）机械运动方案的评价和选择 4）拟定机械传动方案
5）设计飞轮和确定电动机型号。 6）画出机械运动方案简图。 7）对传动机构和执行机构进行运动学尺寸计算。 ．机构工作原理制造木工用大大小小的铁钉是将一卷直径与铁钉直径相等的低碳钢丝通过下列工艺动作来完成的。 1）校直钢丝。并按节拍要求间歇地输送到装夹工位。 2）冷镦钉帽，在此前夹紧钢丝。 3）冷挤钉尖。 4）剪断钢丝。 图1.2（a）和1.2（b）分别为冷镦钉帽和冷挤钉尖的工作原理 图：
制钉机设备详解 【钉子的种类】 钉子的种类专门多，不同品种在装修中使用的部位和作用不同，不得随便替代。 一般圆钉一样只用于施工结构及粗制部件。 射钉要紧用于细木制作和木质罩面工程。 地板钉用于地板铺装。 套环钉要紧用于纤维板、石膏板的板面。 混凝土钢钉用于水泥墙、地面与面层材料的连接。装饰钉用于软包紧固。 选择使用钉子的长度应是被钉工件厚度的2.5至3倍。为增加连接牢固程度，钉钉时应有一个角度，形成燕尾式斜钉结合，产生钩扣成效。木材钉结，应先锯去过长的端头，以减少木材劈裂，硬木钉钉子时，应先钻好钉孔，孔径应比钉径略小。每个连结面，最少应钉入两个符合标准的钉子以保证连结牢固。 【钉子的种类特点及适用范畴】 家庭装修中常用的钉子有钢钉、圆钉、直钉和纹钉等。 1．钢钉： 要紧用于水泥墙、地面与面层材料的连接以及基层结构固定。钢钉强度大、不易生锈，一般墙面不用钻孔打眼，使用方便，但造价较高，型号少，装修中用量不大。 2．圆钉：
要紧用于基层结构的固定。圆钉强度小，易生锈，必须钻孔打眼使用，价格低，型号全，使用较多。 3．直钉： 要紧用于表层板材的固定。需要用专用直钉枪，价格低，不易生锈，而且能提高工作效率，使用较多。固定面层板时钉眼不易看出，既减少了后期油漆的工作难度，又增加了装饰成效。 4．纹钉：
要紧用于基层饰面板的固定。需要用专用纹钉枪，价格低，不容易生锈。 5．保温钉： 又称膨胀螺丝（螺栓）。原理是通过内部螺栓的挤压使得包在螺栓外围的环筒（或类似物）向外变形（膨胀），越挤变形越大，最终固定在孔内部。膨胀螺栓使用时要注意：1）孔内径和环筒外径相差不能太大；2）孔材料不能太松软。 6．瓦楞钉： 用于连接木构件。 【铁钉制造的工艺流程】 【概括的说确实是】： 钉子的生产流程要紧是拉丝，冷镦，抛光等工艺流程，钉子的生产流程比较简单。
全自动灌装机 使 用 说 明 书 目录 在安装使用前请务必仔细阅读此说明书按规定方法正确安装与维护保养 并妥善保留此说明书，以备日后查用
一、三位一体机概述 (3) 二、技术参数 (3) 三、设备安装 (3) 四、工作过程 (4) 五、使用与操作 (4) 六、面板功能 (5) 七、维护与注意事项 (7) 八、常见故障的判断与处理 (7) 一、三位一体机概述
桶装生产线是专供3加仑、5加仑桶装饮用水生产之用。整机集冲洗、灌装、封盖功能于一体。是矿泉水、蒸馏水、纯净水生产的理想设备。整体采用不锈钢材质，耐腐蚀，易清洗。主要电气原件均采用SIEMENS、OMRON产品，气路系采用名牌产品，该机构紧凑，占用厂房小，工作效率高且稳定可靠，自动化程度高。操作工人仅需二人，是机电气三位一体的全自动桶装设备。 二、技术参数 规格型号：GF-100型 灌装能力：80桶/ 小时 操作压力：0.6 ~ 0.8 Mpa 用气量：250 升/ 分钟灌装容量：3加仑 桶形尺寸：∮276*370 或∮276*490 额定电压：220V 50HZ 功率： 2.2 Kw 设备总重：160 Kg 外形尺寸：2600 mm ×550mm ×1600mm 三、设备安装 本机无需预埋地脚螺丝，设备拆箱后，整机安放于坚实而平整地面，然后调整支腿螺丝高度，并用水平仪纠正倾斜，使各支腿受力均匀，设备调整好后，接通进水管、排污管、电源、气源并固定好。 四、工作过程
桶装线按其功能可分冲洗、灌装、封盖三个步骤，其工作过程如下： 1、空桶桶口朝下倾斜入送桶装托，空桶间隙运动链条运动一个工位，此时，空桶为倒立状进行桶口桶身冲洗。 2、冲洗过程共有四道工序：第一道为清水；第二道为消毒液；第三道为无菌水冲洗；第四道无菌水再冲洗；冲洗过后有20S时间用于水桶沥干。 3、冲洗干净的净桶链条向下转动45度，水桶自行滑出，然后由顶桶气缸将桶向下翻转45度，使空桶置于灌装位，等待灌装。 4、灌装阀由气缸推动伸入桶口，自动排气灌装阀逐之打开灌装，灌装时间由PLC设定，并可根据液位高低使用面板多功能按钮进行修正灌装时间，以达到最佳位置，灌装至液位后，多余的水经自动排水口回到纯水箱，以减少纯水浪费。 5、灌装结束后，由出桶气缸将已灌装的桶推至压盖工位，待下步灌装时压盖，至此整个过程结束。 五、使用与操作 1、开机前，应检查消毒液位；电源、气压是否正常；用手动法检查各电磁阀、气缸是否良好；动作是否正常；各水泵转向是否正确；空气有无排尽。如发现不正常情况，要排除故障后方可进行生产。 2、本机生产时自动进行冲洗、消毒、灌装、上盖、压盖，无须人为干扰，但操作人员要严密观察各部位状态，发现问题，及时将自动打向手动，以防止意
目录 一.题目和设计任务 (2) 1.题目：冷霜自动灌装机设计 (2) 2.设计任务： (2) 二．运动方案： (2) 三．运动循环图 (2) A.空盒进入、灌装、贴锡纸、加盖工艺流程 (2) B.工艺过程的执行构件： (2) C．各执行构件的运动协调： (3) 四.装盘的设计： (3) 五.运动尺寸计算及分析： (4) 六．压盖机构的设计 (4) 七．行星轮的尺寸设计： (6) 八．皮带轮的尺寸设计 (7) 九．槽轮机构的设计： (7) 十．凸轮机构的设计： (8) 十一．力封闭式凸轮的设计： (9) 十二．圆锥齿轮的设计： (10) 十三．总的设计运动简图： (12) 十四．参考文献： (12)
一. 题目和设计任务 1.题目：冷霜自动灌装机设计 2.设计任务：(1)按工艺动作要求拟定运动循环图；(2)进行转盘简谐运动机构、空盒的相对上升机 构、锡纸库下降机构、压盖机构的方案构思；(3)按参数要求进行电动机和执行机构的运动进行方案进行选择，并拟定机构传动方案。 二．运动方案： 用行星轮机构实现减速，以皮带轮传动，采用槽轮机构实现转台的间歇性转动，灌装空盒相 对上升采用凸轮机构使冷霜灌装管道的下降得以实现，同样使用凸轮机构实现锡纸库的下降和实 现压盖动作。最后采用步进式传输机构输入空瓶和输出包装好的冷霜。在主轴和传送带连接可以 采用斜齿轮以实现其如图所示的传送。 三．运动循环图 A.空盒进入、灌装、贴锡纸、加盖工艺流程： 1.空盒通过传送带传送至六位盘位置1； 2.六工位盘做间歇转动，每次转动60 ,转动是其他机构不执行动作; 3.当转盘停止时,灌装顶杆下降至工作位进行灌装,同时贴锡纸,加盖压杆远休结束后进行工艺动 作。 ４.灌装机构达到指定位置完成灌装后回到初始位置，同时贴锡纸、加盖杆回升到高位，一次循环结束。 B.工艺过程的执行构件： 1.送料机构：步进式传送带机构，该机构主要是实现输送的连续运动，把空盒送入工位，并将 成品输出。 2.槽轮机构：它是在主轴Ⅱ上通过变向连接槽轮，带动六工作位盘实现间歇运动。 3.灌装机构：该机构由固定在轴Ⅱ上的自动推杆凸轮机构组成，通过高低往复运动实现灌装动作。 4.贴锡纸、加盖机构：该机构由固定在轴Ⅱ上的自动推杆凸轮机构，和压杆以及压杆上固定的锡 纸、加盖部件组成，通过高低往复运动，一次性完成两个动作。
水喷砂机的使用方法 水喷砂设备是高压清洗机配水喷枪，其工作原理是在高压水喷射时利用水射流的负压吸入磨料（后混合），即在高压水射流中加入磨料，利用固—液混合流体的冲击力、剪切力及摩擦力去除涂层和锈层。 水喷砂设备是在传统的喷砂设备的基础上加以改造，在砂管中加加注水（先混合），磨料和水在高压空气的驱动下，通过改造枪头喷射而出，从而达到环保、防爆的目的，同时也保证了喷砂脱漆除锈的效果。 一、水喷砂机性能优点 1、喷砂设备的金属零件基本不受损坏，尺寸精度不会改变 2、钢筋钢材的表面不受污染，磨料不会与钢筋钢材为发生化学反应； 3、处理成本大幅降低，主要体现在喷砂设备工作效率的高，能满足各种各样的表面光 整要求； 4、能耗低，省费用； 5、喷砂设备不会污染环境，省去了环境治理的费用； 二、水喷砂机的使用方法 1、喷砂机设备使用之后的操作流程 欲急需停止加工时，按急停按钮开关，喷砂机即停止工作。切断通机器的电源和气源。欲交接班停机时，先将工件清理干净，关闭各喷枪开关；清洗工作台面、喷砂舱内壁及网孔板上附着的磨料，使之流回分离器。关闭除尘机组。关闭电器箱上的电源开关。 2、液体喷砂机在使用前的注意事项： 把喷砂机所需的气源、电源接通，并打开相关开关。根据需要调节喷枪的气压。慢慢加入磨料进入机仓，不能操之过急，以免造成堵塞。 3、更换喷砂机磨料 彻底清洗工作台面、喷砂枪内壁及网孔板上附着的磨料，使之流回分离器。打开调砂阀
底部的皮塞，将磨料收集到一个容器内。按需要向机舱内添加新磨料，但要先启动风机。 4、2.液体喷砂机在使用过程中的注意事项： 喷砂机停止工作，必须切断电源，气源。检测各零部件的安全可考，严禁异物掉落喷砂机机仓内，以免直造成喷砂机的损坏，加工的工件表面必须保证干燥。 注意：严禁在喷枪未被固定或手持的情况下启动压缩空气！
JC-ZP/12转盘式自动喷砂机说明 1、喷砂机加工范围 本机适用于圆盘类工件的内外表面喷砂加工，清除外表面的污垢、划痕及其它杂物，使表面达到哑光状态。 最大加工工件尺寸：Φ160X50mm，也可用于其它同类似零件的内外表面喷砂。 2、喷砂加工方式 将工件装夹在小转盘夹具上，由大转盘转动带动小转盘移动至喷砂加工位时，大转盘被限位气缸止动而停止转动，工件由小转盘带动做缓慢旋转，喷枪分两组上下移动对加工工位工件表面进行喷砂加工，加工完毕，气动门自动打开，待取放工件位装夹完毕后，按“运行启动”按钮，限位气缸回缩，大转盘转动，循环重复进行即可。工件进出口采用气动自动升降门，工件进出时能够自动开启关闭。本机设置12个工件取放工位，6个加工工位，共配置12支喷枪，每个加工工位2支。 3、喷砂机工作原理 该喷砂机采用吸入式喷砂，即利用压缩空气在喷枪内高速流动形成负压产生的引射作用，将旋风分离器内的磨料通过喷砂管吸入喷枪内，然后随压缩空气由喷嘴高速喷出，实现对工件表面的喷砂处理。喷出后的磨料，落回集砂斗内循环使用，喷砂时产生的灰尘被除尘箱抽出，并经分离器进行分离，好的磨料积至分离器底部，落回储砂器中循环使用，粉尘经两级分离，被吸至旋风 1
除尘器及除尘箱集尘斗车中。 4、喷砂机主要结构极其操作程式 喷砂机主要由以下几个部分组成： 4.1机器主体 喷砂主机采用3mm冷轧钢板焊接而成，外形尺寸：1540(L)×1626(W)×2000(H)mm; 4.2 工件传送装置 传送装置由三相交流电动机驱动，大转盘驱动电机功率：1.5kw，减速机比：1：60；小转盘驱动电机功率：0.75Kw，减速比：1：20。 4.3喷枪及摆动机构 喷枪数量：12支，喷枪由0.75kw电动机驱动往复运动，使喷砂覆盖工件横表面，喷枪往复运动行程可进行调节，以达到喷砂均匀和提高工效。 喷嘴材质：碳化硼，喷嘴通径：Φ8mm，外配C型铝制枪套。 4.4压缩空气系统 压缩空气进入本机后，由压力调节器调节压力（1~8bar），并装有压力表显示其数值（要求用户提供压力8bar以上，流量12m3/min的干燥压缩空气）。 4.5电气系统 大转盘驱动电机功率：0.75kw，减速比：1：60，带变频调速装置； 小转盘驱动电机功率：0.75kw，传动比为1:20，并附有变频调速器； 抽尘电机功率为7.5kw。 2
