牵引供电
（一）公共部分
1、牵引供电系统有哪几部分？
答：主要有：牵引变电所和接触网两部分。
2、牵引供电的电回路有哪些组成、
答：由牵引供电所、馈电线、接触网、电力机车、吸回装置组成。
3、牵引供电的工作特点是什么？
答：高空、高压、大电流。
4、高空作业的要求？
答：高空作业是要使用专门的用具传动工具、零部件和材料等，不得抛掷传递。高空作业人员要系好安全带。
5、接地线的要求？
答：接地线要用截面积不小于25平方毫米的裸铜软绞线做成，并不得有断股、散股和接头。
6、行人横过铁路时应怎么做？
答：应做到：一站、二看、三通过。
7、三不伤害是什么？
答：我不伤害别人，我不伤害自己，我不被别人伤害。
8、装拆接地线有什么要求？
答：将接地线的一端先行接地，再将另一端与被停电的导体相连；拆除接地线时，其顺序相反。接地线要连接牢固，接触良好。
9、绝缘靴的试验周期和标准？
答：周期：6个月；标准：试验电压15千伏，时间1分钟，无发热、击穿和变形。10、绝缘手套的试验周期和标准？
答：周期：6个月；标准：试验电压8千伏，时间1分钟，无发热、击穿和变形。11、手摇兆欧表的要速要求？
答：一般每分钟120转。
12、兆欧表的读数以什么时间的读数为准？
答：一般以一分钟以后的读数为准，遇到电容量特别大的被测物时，可等到指针稳定时为准。
13、验电器的使用？
答：验电前试验验电器，确认良好放准使用。验电时，由2人进行，1人操作、1人监护，其安全等级分别不低于二级和三级。
14、电流对人体伤害程度决定于什么？
答：（1）、电流大小：（2）、持续时间：（3）、具体途径：（4）、电流的种类与频率的高低。
15、触电者呼吸及心跳均已停止时如何进行急救？
答：触电者呼吸及心跳均已停止时，多数都是假死，救护人员要坚持先救后搬的原则，立即就地进行连续的人工呼吸或心脏挤压，直至救活或医生诊断确已死亡为主。
16、铁路视觉信号有哪些？
答：红色————停车：黄色————注意或减低速度：绿色————按规定速度运行。
17、接触网电压不能低于多少？
答：接触网电压不低于21千伏，当行车速度为140公里∕小时时，应保持不低于23
千伏。
18、分区亭的作用是什么？
答：提高末端电压：实行越区供电。
接触网工部分
19、接触网导线高度最高不超过多少？最低不少于多少？
答：接触网导线最大弛度距钢轨顶面的高度不超过6500毫米；在区间和中间站，不少于5700毫米；在编组站、区段站和个别较大的中间站场，不少于6200毫米。
20、架空线路跨越接触网时，与接触网的距离有何规定？
答：架空电线路跨越接触网时，与接触网的垂直距离：110千伏及以下电线路，不少于3000毫米；220千伏电线路，不少于4000毫米；330千伏电线路，不少于5000毫米；500千伏电线路不少于6000毫米。
21、接触网带电部分至固定接地物的距离是多少？
答：不少于300毫米。
22、接触网带电部分距机车车辆或装载货物的距离时多少？
答：不少于350毫米。
23、在距离接触网带电部分2米内施工的注意事项？
答：必须办理接触网停电手续，装设可靠的接地线和设专人监护后方可施工。
24、在接触网附近施工的注意事项?
答：在距接触网带电部分2～4米内施工时，接触网可不停电，但须有接触网工或经专门训练的人员在场监护。
25、非专业人员与接触网带电设备的距离有何规定？
答:不得少于2000毫米。
26、当发现设备故障危及行车和人身安全时怎么办？
答：应立即向开来列车发出停车信号，并迅速通知就近车站、工务、电务、电调或接触网工区。
27、如何打列车停车的手信号?
答：昼间——展开的红色信号旗：夜间——红色灯光。昼间无红色信号旗时，双臂高举头上向两侧急剧摇动；夜间无红色灯光时，用白色灯光上下急剧摇动。
28、接触网检修作业分哪几种？
答：接触网检修作业分为三种：
停电作业、带电作业和远离作业。
29、根据作业性质的不同，接触网的工作票分几种？
答：接触网工作票分三种：
（1）、接触网第一种工作票，用于停电作业。
（2）、接触网第二种工作票，用于带电作业。
（3）、接触网第三种工作票，用于远离带电部分1米及其以外的作业。
30、工作票的有效期时多少天？
答：不超过六个工作日。
31、高空作业设置监护人有何要求？
答：高空作业必须设置专人监护，其监护要求如下：
（1）、带电作业时，每个作业地点均要设有专人监护。
（2）、停电作业时，每1个监护人的监护范围，不超过2个跨距，在同1组软横跨上作业时不超过4条股道。在相邻线路同时作业时，要分别派监护人各自监护。
32、接触网巡视，对人员安全等级有何要求？
答：由安全等级不低于三级的人员担任。
33、推扶梯车速度有何要求？
答：不得超过5公里∕小时。
34、推梯车在曲线上或刮大风时，要采取什么措施？
答：对梯车要采取防止倾倒措施。当车梯在大坡道上时，要采取防止滑移的措施。
35、车梯就地存放有什么要求?
答:须稳固在建筑限界以外不影响了望信号的地方。
36、防护人员职责是什么？
答：防护人员在执行任务时，要思想集中，坚守岗位，履行职责；要认真、及时、准确地进行联系和显示各种信号。一旦中断联系，须立即通知工作领导人，必要时停止作业。
37、防护人员的安全等级有何规定？
答：防护人员的安全等级不低于三级。
38、步行巡视的次数有何规定？
答：昼间每月不少于2次，夜间每季不少于1次。
39、昼间步行巡视的主要内容是什么？
答：主要是巡视有无侵入限界，障碍受电工运行，各种线索和零件烧损、折断，补偿器的动作情况和下部地线的连接状态以及有无塌方落石、山洪水害、爆破作业等损伤接触网、危及供电和行车安全等现象。
40、夜间步行巡视的主要内容什么?
答:主要是观察有无过热变色和闪络放电等现象.
41、在沿线步行巡视检查接触网时应注意哪些安全事项?
答:在巡视接触网线路时,巡视巡视人员要沿着列车开来(迎面)方向行走,一是前方有列车或机车、车辆通过时易发现;二是防止列车掉下货物砸伤人,而且禁止走道心,经过铁路平交通口时,要严格执行“一站、二看、三通过”的规定。
42、接触网停电作业在作业区两端加挂临时接地线的目的是什么？
答：为了防止变电所误送电和消除感应电压对人体的危害。
43、验电接地前接地线人员应做好哪些工作？
答、（1）检查验电器是否正常；
（2）检查绝缘操作杆、绝缘手套和地线状态是否良好。
44、如何显示降弓手信号？
答：昼间——左臂垂直高举，右臂前伸并左右水平重复摇动；
夜间——白灯光上下左右重复摇动。
45．如何显示升弓手信号？
答：昼间——左臂垂直高举，右臂前伸并上下重复摇动；
夜间——白色灯光作圆形转动。
46、什么叫拉出值、之字值？
答:定位点处接触线与机车受电弓滑板中心的距离，这个距离在直线区段叫作接触线的“之”字值，在曲线区段上就是拉出值。
47、拉出值的作用是什么？
答：拉出值的作用是使运行中受电弓滑板的工作均匀磨耗，并保证不发生脱弓和刮坏受电弓。
48、曲线区段拉出值如何测量？
答：（1）测量接触线定位点对线路中心偏移值m。
（2）测量曲线外轨高h。
计算拉出值a=m+4h。
49、接触线曲线跨中偏移值如何测量？
答：（1）测量跨中接触线对线路中心的偏移值m。
（2）测量曲线外轨超高h。
（3）计算跨中偏移值p=m+4h。
50、接触网带电测量注意事项？
答：（1）遇有雷电、雨、雪、雾、或风力五级以上时，不进行带电测量。
（2）测量前用兆欧表对测量杆、测量绳进行绝缘电阻测量，绝缘电阻不得少于规定值。
（3）测量人员要戴安全帽、绝缘手套、穿绝缘鞋。
（4）测量过程中要设行车防护。
51、什么是结构高度？
答：结构高度h是指链行悬挂点处承力索与接触线水平面间的垂直距离。
52、中心锚结的作用是什么？
答：中心锚结的作用是为了防止由于各种原因而使导线向一侧滑动，从而保证接触线有良好的工作状态。中心锚结还可以缩小事故范围。
53、补偿装置的作用是什么？
答：自动调整线索的张力，保持线索的弛度使之符合规定，从而保证接触悬挂的技术状态。
54、软横跨由哪几部分构成？
答：由支柱和挂在支柱的横向承力索，上、下部固定绳以及支持和连接它们的零件组成。
55、补偿装置的b值在最高温度不能少于多少？
答：不少于200毫米。
56、运行中的吸流变压器出现什么异常情况需将其解列退出运行？
答：（1）变压器内部音响很大且很不均匀，有爆裂声。
（2）有异味、油枕或防爆管喷油。
（3）油面低于油位指示器下限。
（4）瓷套管有严重破损和放电。
57、接地装置由那两部分组成？
答：接地体和接地线。
58、接触网设备的接地装置按其作用可分为几种？
答：保护接地；工作接地；过电压保护接地。
59、什么样的气候条件禁止在接触网有电情况下更换或补装火花间隙？
答：雷电、雨、雪和雾天气。
60、我段接触网悬挂方式是什么？
答：全补偿简单链形悬挂。
61、发现接触网断线时应采取什么措施？
答：（1）立即进行防护，任何人在未接地线前，不得进入断线点10米的范围内。
（2）应立即设法通知电力调度员或接触网工区进行组织抢修。
62、吊弦有几种？
答：吊弦有普通吊弦、弹性吊弦、软横跨直吊弦、隧道内吊弦等几种。
63、什么叫锚段？
答：在区间或站场上，为满足供电方面和机械方面的要求，将接触网分成若干一定长度且相互独立的分段称为锚段。
64、补偿装置由什么组成？
答:补偿装置由补偿器及其制动装置组成。补偿器由补偿滑轮、补偿绳、坠铊杆和坠铊若干块组成。
65、电联接器有几种？
答：电连接器有纵向电联接器和横向电联接器两种。
66、定位器的坡度应在什么范围？
答：定位器的坡度应在1/5～1/10之间。
67、按用途进行分类，支柱可分为几种？
答：按用途分为中间支柱、转换支柱、中心支柱、锚柱、定位柱、软横跨支柱、硬横梁支柱和桥梁支柱等几种。
68、下部固定绳距接触线的垂直距离是多少？
答：至少不少于250mm。
69、限界门吊板下缘距地面高度为多少？
答：距地面高度为4.5米。
70、拉出值检修标准是怎样的？
答：拉出值符合设计要求，允许误差±30mm，跨中偏移不超过450mm。
71、接触线高度检修标准如何？
答：（1）悬挂点处接触线距轨面高度应符合标准、误差不得超过±30mm；
（2）接触线工作点的坡度一般为3‰。特殊情况下不得超过5‰。
72、对单开道岔的标准定位：两接触线交叉点的垂直投影在什么位置？
答：在道岔导曲线两内轨相距630～760mm间的横向中心处，其中心偏差不得超过±20mm。
73、线岔在交叉两接触线相距500mm处有何要求？
答：两工作接触线应水平，误差不超过±10mm，非工作支接触线相对于工作支接触线抬高不小于50mm。
74、线岔非标准定位时两接触线交叉点垂直投影在什么位置？
答：在导曲线两内轨相距为735——935mm范围内。
75、绝缘锚段关节检修标准是怎样的？（n=500）
答：（1）两悬挂点带电部分空气绝缘间隙为500mm，误差±50mm；
（2）分段绝缘子串至锚支定位滑轮间的距离在最高温度情况下不小于800mm；
（3）转换柱处两接触线间的水平距离和非工作支抬高均为500mm，误差不超过50mm；
（4）中心柱处两接触线距轨面等高；
（5）电连接安装符合要求。
76、三跨非绝缘锚段关节的检修标准是怎样？（n=100mm）
答：（1）转换住之间的两接触线在相互平行的两个铅垂面内，其水平距离为100mm，误差不超过30mm；
（2）转换柱工作支定位点处，两接触线垂直距离应保持200～250mm；
（3）锚支接触线在动滑轮处工作支接触线抬高500mm；
（4）电联接安装符合要求。
77、软横跨上、下部固定绳弛度应满足什么要求？
答：上、下部定位绳应水平，允许有平缓负弛度，其数值为5股道以下不超过100mm，5股道以上不超过200mm。
78、分相绝缘器的中性区不得小于多少？
答：不得小于18米。
79、高铝陶瓷分段绝缘器的空气间隙（角隙）是多少？
答：190——220mm。
80、电连接线有何规定？
答：点连接线为多股软线，截面积：铜线不小于95平方毫米；铝绞线不小于150平方毫米。
81、吸流变切除操作顺序（停电后操作）？
答：（1）合上高压侧隔离开关；
（2）打开双极隔离开关；
（3）合上低压侧隔离开关。
82、吸流变投入操作顺序（停电后操作）？
答：（1）打开低压侧单极隔离开关；
（2）合上双极隔离开关；
（3）打开高压侧隔离开关。
83、支柱侧面限界在直线上不少于多少？
答：不少于2440mm。
84、接触线接头线夹间距是多少？
答：200毫米。
85、接触网事故抢修基本原则是什么？
答：先通后复，先通一线。
86、接触网工区接到事故抢修通知后，出动时间有何规定？
答：白天15分钟，夜间20分钟。
87、弓网故障定义？
答：由于受电弓刮接触网，或者接触网刮受电弓造成下列后果之一者称弓网故障：（1）牵引变电所跳闸，接触网停电；
（2）当时虽未造成牵引变电所跳闸、接触网停电，但必须停电检修受电弓或接触网，方能保证电力机车安全运行。
88、发现吸流变压器损坏时如何进行应急处理？
答：立即将其解列退出运行，以最快的速度恢复接触网的正常运行。
89、发现避雷器损坏时如何进行应急处理？
答：运行中的避雷器损坏时，进行应急处理的方法是将其撤出运行，即将避雷器与接触悬挂的引线拆除后即可恢复接触网运行。
90、承力索、接触线同时断线，一时难以恢复，应采取什么应急措施？
答：首先用手扳葫芦恢复承力索，再用手扳葫芦恢复接触线，然后用4.0铁线将接触线吊起，并保证有足够的安全距离，在承力索和接触线断头处分别用同样材料或相同截面电连接线短接分流，满足机车通过条件后，立即消令送电，并挂起升降弓牌，观察一两趟车通过无异常后，人员方可撤离。
91、发现刮弓事故时，应如何处理？
答：若故障较小，未造成变电所跳闸停电，则停电一次处理；若事故较大，造成变电所跳闸停电的，则立即进行处理，满足机车通过条件后，立即恢复送电，挂起升降弓牌。观察一两趟车通过无异常后，人员方可撤离。
92、线岔事故应如何处理？
答：对于事故影响小的，则一次性处理完。
事故损坏的范围较大，如刮弓跨距的吊弦全部损坏、定位器脱落，则按刮弓方法进行处理。若断线则按断线的方法进行处理。
93、绝缘子大面积闪络应如何处理？
答：（1）立即出动一个或几个工区的人员，同电调联系进行清扫，遇到放电严重的绝缘子必须更换；
（2）分散人员到事故沿线，强行送电，再次找出没发现的闪络放电点，再次清扫，更换击穿的绝缘子。直到能安全供电为止；
变电值班工部分
94、牵引变电所的主要作用是什么？
答：牵引变电所的主要作用是变压，将110千伏变为27.5千伏，同时以单相方式经馈电线送至接触网。
95、变电所一次设备有哪些？
答：有变压器、断路器、隔离开关、互感器、电容器和母线等。
96、何谓越区供电？
答：就是当某一牵引变电所发生故障时，该变电所所负担的供电臂通过分区亭，由两侧相邻的牵引变电所临时供电的一种措施。
97、什么是跨步电压？
答：电气设备发生接地故障时，两脚之间的电位差，称为跨步电压。
98、如何脱离有跨步电压的危险区？
答：单足或并双足跳离危险区。25千伏接地的危险区一般以接地点为圆心半径10米范围。
99、直流母线电压为什么不许过高或过低？
答：电压过高时，对长期带电的继电器、指示灯等容易过热或损坏。电压过低时，可能造成开关、保护的动作不可靠。
100、直流正极、负极接地对运行有那些危害？
答：直流正极接地会造成保护误动的可能。跳闸线圈均接负极电源，若这些回路再发生接地就会引起保护误动作；直流负极接地可能造成保护拒绝动作。因为两点接地将跳闸或合闸回路短路，这时还可能烧坏继电器接点。
101、如何进行绝缘电阻试验？
答：（1）使用摇表测试绝缘电阻前，被试设备应停电并充分放电；
（2）测量应用绝缘导线；
（3）在有感应电压的线路上，测试绝缘电阻时，必须将相邻带电线路停电后方可进行；
（4）在带电设备附近测量绝缘电阻时，应防止摇表引线或引线支持物接触碰带电部分。移动引线时，必须注意监护，防止人员触电。
102、变压器有什么作用？
答：变压器的作用是改变交流电的电压，进行能量的传递。
103、变压器一般由哪几部分组成？
答：变压器一般由下列几部分组成：铁心、线圈、油箱和绝缘套管等组成。
104、断路器的作用？
答：（1）正常运行时，根据电网的需要，接通或断开电路的空载电流和负荷电流；
（2）当电网发生故障时，迅速、自动地切断故障电流减少停电范围，防止事故扩大。
105、断路器由哪几部分组成？
答：一般由下列各部分组成：
（1）导电回路及接触系统；（2）灭弧室；（3）壳体及支撑部分；（4）操作机构和传动部分。
106、灭弧室的作用？
答：将触头间隙发生的电弧在灭弧室内熄灭。
107、对断路器的要求？
答：（1）绝缘部分应能长期承受最大工作电压，而且还应能承受操作过电压和大气过电压；
（2）在长期通过额定电流时，各部分的温度不得超过允许值，以保证断路器工作可靠；
（3）断路器应能快速断开；
（4）能快速自动重合闸；
（5）断流容量要大于系统短路容量；
（6）通过短路电流时，要有足够的动、热稳定性。
108、断路器操作机构的作用？
答：操作机构的作用是使断路器准确地合闸、跳闸。
109、断路器操作机构一般由哪几部分组成？
答：一般由下列几个部分组成：
（1）作功元件；（2）传动系统；（3）维持与脱钩机构；
（4）缓冲装置；（5）操作回路；（6）信号装置。
110、隔离开关有什么作用？
答：隔离开关是一种没有灭弧装置的开关电器，其主要用途是：
隔离电源；倒换母线；分、合小电流电路。
111、对隔离开关的要求？
答：在分闸状态应有明显可见的断口；和合闸状态能可靠地通过正常工作电流和短路故障电流。
112、远动系统的作用？
答：远动系统有两大作用：集中监视；集中控制。
113、远动系统的组成？
答：控制端、被控端及传输通道。
114、继电保护装置的作用？
答：（1）当被保护元件发生故障时，能自动、迅速而有选择地借助断路器将故障元件从电力系统中切除，以保证系统的其它元件正常运行，并使故障元件免于继续遭受损坏；
（2）当被保护元件出现不正常运行状态时，保护装置能发出信号，以便值班人员采取有效措施，或由其它自动装置进行自动调整，以消除不正常运行状态。
115、主变保护有哪些？
答：装设保护有：瓦斯保护，差动保护，电流速断保护和过负荷保护等。
116、牵引变电所变压器过负荷有什么规定？
答：过负荷超过200%，1分钟预告信号，8分钟切断。、16断保护成为止
接触网工高级题库答案 一、填空题(将正确的答案填在横线空白处) （每题2分） 1.100 2.300 3.+100 4.8～12 5.44 6.（2，-2） 7.5 8.正 9.13200 10.矢量 11.N 12.线路中心线标高面 13.地面 14.3 15.800 16.5 17.50 18.维修调整 19.大于 2.5 20.大修 21.相对移动 22.基础高度23.磨耗截面积 24.游标卡尺 25.电气 26.机械负荷 27.承受拉力 28.压力或弯矩 29.绝缘作用 30.475 31.1700 32.桥墩台侧 33.破坏和减弱 34.太焦线 35.接触网 36.电力牵引 37.双边供电 38.25 39.牵引变电所 40.架空接触网式 41.吊弦 42.钢柱 43.链形悬挂 44.耳环式悬式 45.10 46.3 47.外钢轨顶面 48.6 49.350 50.1500 51.2500V 52.1 53.模型板54.-2～+1 55.100 56.试验 57.石子 58.0.5～0.8之间 59.石子 60.单位面积 61.安息角 62.路堤 63.路堑 64.跨距大小 65.30° 66.18°67.100 68.黑框 69.环或铁链 70.防震罩 71.书面依据 72.3 73.1000 74.绝缘工具 75.GW4-35D 76.侵入 77.1600 78.1800 79.上下 80.2 81.中间 82.必须进行 83.700 84.抵抗外加载荷 85.拉线 86.火山灰质87.2 88.单支 89.8 90.4 91.16 92.200 93.5 94.内外 95.停车 96.黄色 97.450 98.绿色 99.听觉信号 100.手信号 101.移动信号 102.半圆挫 103.800 104.电气 105.加挂地线 106.10 107.开闭所起 108.106 109.30 110.5 111.匀速112 0.5 113.10 114.1 115.30 116.3 117.0.5 118.6683 119.0.8 120.0 121.300 122.4500 123.25 124.120 125.4 二、选择题 1.D 2.B 3.B 4.A 5.A 6.D 7.C 8.C 9.D 10.C 11.D 12.D 13.C 14.B 15.D 16.B 17.C 18.D 19.B 20.B 21.C 22.C 23.A 24.C 25.D 26.C 27.B 28.A 29.D 30.D 31.D 32.A 33.B 34.C 35.C 36.B 37.A 38.A 39.B 40.B 41.C 42.A 43.D 44.B 45.B 46.C 47.B 48.B 49.C 50.D 51.B 52.D 53.C 54.B 55.A 56.D 57.A 58.C 59.C 60.A 61.D 62.A 63.C 64.A 65.D 66.C 67.C 68.A 69.B 70.B 71.D 72.C 73.C 74.C 75.C 76.C 77.A 78.D 79.D 80.A 81.D 82.C 83.C 84.B 85.A 86.B 87.D 88.B 89.B 90.B 91.A 92.C 93.D 94.C 95.D 96.C 97.C 98.D 99.D 100.C 101.D 102.A 103.C 104.C 105.D 106.C 107.D 108.C 109.D 110.B 111.B 112.D 113.C 114.B 115.D 116.B 117.C 118.C 119.C 120.B 121.A 122.B 123.D 124.A 125.A 126.B 127.B 128.C 129.C 130.C 131.B 132.C 133.B 134.A 135.C 三、判断题(正确的划“√”，错误的划“3”) （每题2分） 1. √ 2. 3 3. 3 4. 3 5. √ 6. 3 7. √ 8. 3 9. √ 10. √11. 312. 313. 3 14. √15. 3 16. 3 17. √18. √19. √ 20. 3 21. 3 22. √ 23. 3 24. √ 25. √ 26. 327. 3 28. √ 29. 3 30. √ 31. 3 32. 3 33. 3 34. √ 35. √ 36. √ 37. 3 38. 3 39. 3 40. 3 41. 3 42. √ 43. 344. 3 45. 3 46. 3 47. √ 48. √ 49. 3 50. 3 51. √ 52. √ 53. √ 54. √ 55. 3 56. √ 57. 3 58. 3 59. 3 60. √61. 3 62. 3 63. 3 64. √ 65. 3 66. 3 67. 3 68. √ 69.
厦门供电段接触网工高铁专项培训安全考试卷 （答案） 一、填空题（每题2分，共计20分） 1、在线路上行走时,应走路肩或路旁,并注意车上抛落物、坠落物的和绳索伤人。 2、施工单位于每月15日前，将次月本单位临近供电、电力营业线施工安全监督 计划，经段专业技术部门会签后，上报路局主管业务处。 3、严禁作业人员从未封锁线路侧上、下车辆；严禁车辆起动和未停稳时飞乘飞 降、装卸料具。 4、在施工前，要做好充分准备，施工中，要严格执行技术标准、作业标准、工 艺流程和卡控措施，严禁超范围作业，确保施工质量；施工完成后，必须达到放 行列车条件并经设备管理单位确认后，方可申请开通线路。 5、高空作业时，作业人员不应站在位于线索受力侧，并采取防止线索滑脱的措 施。 6、严禁不穿防护服进站场、区间巡视检检查；跨越股道，严禁钻车底；严禁上 道作业未设专人防护、座台防护员的作业。 7、营业线施工必须把确保行车安全放在首位，坚持“安全第一，预防为主”的 方针。 8、不准在机车、车辆底下、端部、铁路道心、钢轨上、枕木头、桥梁上、隧道 内坐卧休息、乘涼、避风、雨。 9、临近营业线施工纳入营业线施工安全管理范畴，主要指新建铁路工程、既有 线改造工程及地方工程等与既有线平行、交叉、接入，在既有线两侧一定范围内 （包括上跨、下穿既有铁路），涉及既有线安全和正常使用的施工。 10、临近营业线的各类施工均应设置驻站联络员和现场防护员。各类施工的防护 办法按有关规定执行。 二、选择题（每题2分，共计20分） 1、用车梯进行作业时，应指定车梯负责人，工作台上的人员不得超过（B）名。 A、1 B、2 C、3 2、应在有较大危险因素的生产经营场所和有关设施、设备上设置明显的（C）标志。 A、禁止作业 B、高压危险 C、安全警示 D、危险 3、作业中车梯的移动应听从工作台上人员的指挥，当车梯工作台面上有人时，移动车梯 的速度不超过（D）千米／小时。 A、15 B、12 C、10 D、5 4、发现接触网及其部件损坏或在接触网上挂有线头、绳索等物，不准与之接触。任何人 员应距接触网断线接地处（C）米以外。 A 、4； B、 8； C、10； D、12 5、行车防护人员在遇有来车时，若作业组未能及时撤下线路，或威胁人身安全时，如何 处置（ A ）。 A、应立即采取措施把来车拦下。 B、应立即采取措施要求来车减速行驶。 C、应立即采取措施提醒司机前方故障，准备停车。 D、应立即向相邻车站汇报，请求来车紧急停车。 6、横越停有机车、车辆的线路时，应确认无移动可能，然后在距该机车、车辆一端（B） 以外绕行通过，严禁钻车底。 A、2米 B、5米 C、8米 D、10米 7、160km/h以上区段且线间距小于（A）m时，一般不进行车梯作业。 A 6.5 B 6 C 5.5 8、发生高压接地故障时，切断电源前，任何人与接地点的距离，室内不得小于（A）米。 A、 4； B、8； C、10； D、12 9、水和灭火器浇灭距离接触网带电部分不足（A）米的燃着物时，接触网必须停电。 A、4； B、6； C、 8； D、10 10、工作中严格执行劳动安全作业标准、规章制度，认真执行（B）的标准化作业程序。 A、上标准班、干标准活、说标准话、交标准岗 B、上标准岗、干标准活、说标准话、 交标准班 C、五清、五不交 D、上标准岗、走标准步、说标准话、交标准班
某地接触网验收工作经验总结 1、绝缘子的选材与更换需改进 由于当地有铝业制造企业，空气和水质收到污染，当地空气里长期飘有污染物，这些污染物附着在绝缘子表面，使得绝缘子的寿命和绝缘性下降。 2、中间柱高度设计不合理 所有的中间支柱高度为8.7米，铁轨距离支柱基础高度为0.9米，水平拉杆距离铁轨高度约为7.3米，经计算水平拉杆距离柱顶约为0.5米，不符合大于2米的设计要求和国家安全标准。所以所有的中间支柱都应设计为10.2米。存在问题的地方见下图中的中间柱。
3、现场的一些缺陷 （1）承力索补偿回头长度不达标 （2）开关闭合不到位 （3）有些支柱反倾 （4）管段内所有开关、拉杆、螺栓全部生锈 4、我对于接触网设计工作的感受和建议 这次出差我和中铁十局、维管段以及电化局的人一起进行了现场的检查验收工作，我们在共走了几十公里的铁路，在这之中发现了好多实际的问题，有些直接在现场就解决了，有些有问题还有待遇探讨商议。这几天的工作工作中，大家对同一区间还进行了二次检查和测量，使遗漏的问题得到了有效的解决。给我印象最深的要数那些测量交线距离的工作了，他们每隔一个交点位置就要进行一次测量，需要眼力和细心，保证规定的绝缘距离。 经过这几天的学习和锻炼，我学到了很多现场的东西，理解了接触网设计是一份设计和实际相结合的工作，接触网的设计还不够成熟和智能，需要完善和创新，这样可以减少大量的人力和时间。在验收过程中我发现各个单位的协商和配合默契是很重要的，这是工作有序高效率进行的的保证，有一次由于大家没有协商好使得工作没有顺利的完成。还有就是要进行前期的准备工作，包括日程的安排，现场安全的宣传等。这次出差自己也有出师不利之处，开始没有问清行程安排，没搞清大家的关系，没做好出差的充分准备等，以至出现了工作的延误，不过，这些却给自己留下了宝贵经验。
第三条工组长1、对本班组的安全生产工作负直接领导责任。2、负责组织本班组学习和贯彻执行有关安全技术规章制度，教育职工严格遵守劳动纪律，按章作业。对新工人和调换工作岗位的工人进行安全生产思想教育、安全技术教育，并指定专人指导，签定师徒合同。3、经常检查整修工具设备、安全卫生设施，整顿工作场所，经常良好，整齐清洁。并督促职工正确使用防护用品。 4、充分发挥小组安全员作用，组织全班人员开展预想活动，学习推广安全生产的先进经验。 5、及时研究分析伤亡事故、发生事故苗子、职业病和职业中毒等原因，并提出实现改进措施。 第四条工人1、认真学习、切实执行安全技术规则，自觉遵守劳动纪律和安全生产规章制度。并随时制止他人违章作业。2、积极参加各项安全生产活动，提出改进安全生产工作建议，爱护和正确使用机械设备、工具及安全防护与尘毒治理设施。 3、发生事故和事故苗子时，本人或在场职工应立即报告领导，并看守事故发生现场，向调查事故人员详细介绍当时实际情况，并提出防止办法。 4、学徒工、新换岗位人员、实习人员及其他参加劳动的人员，必须经过三级安全教育，并考试合格。在学习、实习期间不得在没有熟练操作工人的监护指导下单独进行作业。 第三章一般作业安全 第十五条上班前，禁止饮酒，要充分休息好，保证工作时精力充沛，思想集中。工作前必须按规定穿戴好防护用品，禁止穿拖鞋、凉鞋、高跟鞋作业。检查确认所使 用或交接的工具、设备技术 状态良好。工作中保持场地 清洁，通道畅通，产品、配 件、原材料堆放整齐。下班 前，要关闭风、气、水、电 等开关，工具、材料要收拾 整齐，打扫周围环境，做到 工完、料净、场地清。 第十六条两人以上从事同 一作业时，必须指定专人指 挥，统一行动，相互配合， 呼唤应答。 第十七条顺线路行走时，不 走轨道中心和枕木头。横过 线路和道口时，注意了望机 车、车辆，执行一站、二看、 三通过制度。严禁抢道、抓 车、跳车、钻车。 第十八条横越停留车辆的 线路时，应先确认无调车作 业及车辆无移动可能时，在 由车钩上方通过，手抓牢， 脚踩稳，严禁踩钩锁、钩颈 和折角塞门手把。从停留车 辆的端部横过线路时，要留 有安全距离；徒手通过时不 少于3米；搬运材料、工具 时不少于5米。要迅速通过， 不得在轨道中停留。 第十九条搬运材料、配件应 在两线间行走，不得紧靠线 路。两人以上扛抬物品时， 应同肩同步，同起同落，做 好呼唤应答。 第二十条在站场上作业和 行走时，要随时注意两临线 来往的机车车辆，防止被车 上坠落物品、蓬布绳索等击 伤。严禁在枕木头、轨道心、 车底下、车端部和站台边坐、 立、闲谈、休息、避雨或乘 凉。 第二十一条锅炉房、空气压 缩机室、乙炔发生室、配电 室、危险及易燃、易爆物品 存放处所，严禁闲杂人员进 入。易燃、易爆物品存放室， 严禁烟火。 第二十二条登高作业在使 用梯子、高脚凳、升降台之 前，硬件确认其完整良好。 作业前，要思想集中，不得 用力过猛和探身过远或高空 跨越。升降台在上下升降或 左右移动时，必须了望确认 安全后才能开动。不得两人 同时站立同一梯子上。梯子 与地面的斜度为60度左右， 并要有防滑装置，使用人字 梯时应挂好钩链。高空作业 时，应佩带安全带或采取有 效防护措施。安全带应定期 检验。工具材料不得丢失。 露天工作场所遇有六级以上 大风时禁止高空作业（登高 两米及以上者均为高空作 业）。 第二十三条严禁私接电源 线。机械设备的电气部分发 生故障时，要立即关闭电源 开关，通知电工修理，严禁 非电工人员修理电器。导线 不许缠在铁丝、铁管及机械 设备等导体上，以防漏电伤 人。 第二十四条进入电气化区 段的人员（乘务、通勤等）， 严禁上车顶及靠近接触网支 柱。汽车运输通过接触网时， 其装载高度不得超过4。2米， 随车人员严禁挺身站立（4。 2米以上不得有人）。 第二十五条分解组装车辆 或车上的配件时，必须密切 注意其连接情况，在没有螺 栓固定、支架垫妥或其他有 效防护措施的情况下，严禁 拆卸，以防止倾倒落下。组 装需要吻合对孔的配件，严 禁用手指探摸孔槽，必要时 要以工具拨动。 第二十六条没有经过洗涤、 消毒并取得合格证明的罐 车、毒品车，不得调入修理 线，也不得进入室内进行修 理作业。严禁入罐掏油，以 防中毒窒息。 第二十七条使用卷扬机或 撬棍撬车时，首先要掌握线 路坡度，停车位置和人员作 业情况，要专人指挥、了望， 准备好制动措施，以防遛走 碰撞、伤人。使用撬棍撬车 时，最好使用专用的活头防 滑撬棍，不准用腹部压撬棍。 第二十八条一切电动机械、 工具，其电压在50伏以上的， 都要采取保护性接地或接零 措施。移动照明灯的电压不 得超过36伏，灯泡应装有防 护罩。易燃、易爆的作业场 所、危险品仓库等处的照明 灯需装有防暴装置。 第二十九条各种机械设备 转动的外露部分，都要装有 防护装置，凡超过2米高的 各种脚手架、走台、扶梯等， 都应设有牢固的防护栏杆， 其高度应不低于一米。 第三十条机床及各种转动 机械设备的操作人员，在开 机前，要检查机械转动部位 防滑装置是否齐全良好，给 油状态是否良好；在操作机 械时，衣袖要扎紧，女同志 的头发应挽在工作帽内，严 禁戴手套操作；进行技术切 削工作是要戴好防护眼镜。 第三十一条生产、生活区域 均需建立环境卫生分工负责 制，道路要平坦畅通，门窗 地面要整洁，距离线路较近 的房屋，门前道路与轨道交 叉处，要设安全栏杆或装设 警铃、警告牌。为生产、生 活需要所设坑、壕、池、和 阴井，应有围栏或盖板。 第三十二条各种锤、铲、锉、 冲、斧等手动工具的材质硬 度要适中，表面需平整，无 卷边、缺损、裂纹。把柄需 用硬木制作，要平滑，无裂 纹，不松动。锤柄应装有金
高速铁路接触网安全工作规程 第一章总则 第1条在高速铁路接触网运行和检修工作中，为确保人身、行车和设备安全，特制定本规程。 本规程适用于高速铁路（含城际铁路、动车所及相关联络线）接触网的运行检修工作。 第2条牵引供电各单位（包括高速铁路牵引供电设备管理、维修单位和从事高速铁路牵引供电的施工单位，下同）在接触网作业中必须贯彻“施工不行车，行车不施工”的原则；经常进行安全技术教育，组织有关人员认真学习和熟悉本规程，不断提高安全技术管理水平，切实贯彻执行本规程的各项规定。 第3条各级管理部门要认真建立健全各级岗位责任制，抓好各管理岗位、作业岗位基础工作，依靠科技进步，积极采用新技术、新工艺、新材料，不断提高和改善高速铁路接触网的安全工作和装备水平，确保人身和设备安全。 各铁路局（公司）可根据本规程规定的原则和要求，结合具体情况制定细则，并报铁路总公司核备。 第二章一般规定
第4条高速铁路所有的接触网设备，自第一次受电开始即认定为带电设备。之后,接触网上的一切作业，必须按本规程的规定严格执行。 封闭栅栏防护网内（以下简称“网内”）进行的接触网作业，必须在上下行线路同时封锁，或本线封锁、邻线限速的情况下进行。 第5条凡参加高速铁路牵引供电各单位接触网作业的有关人员，必须达到《高速铁路主要行车工种岗位标准》的职业资格要求，取得本职业相应等级的《职业资格证书》和《铁路岗位培训合格证书（CRH）》。从事高速铁路管理工作的各级管理干部，上岗前必须经过培训，并经考试合格取得《高速铁路管理干部上岗证》后方准上岗。 第6条从事高速铁路接触网作业的有关人员，必须实行安全等级制度。经过考试评定安全等级，取得《高速铁路供电安全合格证》之后（安全合格证格式和安全等级的规定，分别见附录1、2），方准参加与所取得的安全等级相适应的接触网运行和检修工作。每年定期按下表进行一次 安全考试和签发《高速铁路供电安全合格证》。 应试人员
接触网专业技术总结 一、本人简历 尊敬的各位领导，你们好！我是十一局电力电化事业部吉图珲项目的 接触完工叶文。本人于2010年参加工作。通过不断学习和在接触网工作中的不断实践和总结获得了一些工作经验，特别是在担任接触网工长期间使自己的工作能力得到了很大的锻炼和提高。.自毕业进入包西电气化既有线项目，在这里从一个对电气化接触网专业只存在学科概念之中的懵懂初识者，慢慢成长为一个电气化的建设者。在这里从最基础的基坑开挖做起，浇筑基础，支柱组立，金具安装调整，接触网假设，整体微调，等等。在这里作为一个电气化的初学者，我接触了整个铁路接触网从无到有，从有到正式通车运行的整个过程，而且因为是一线基础施工员参与整个施工工序，所以在这里学到了大量的基础施工方法，对电气化既有线的施工流程了然于脑，锻炼的自己的施工能，而且还熟悉了整套施工作业的质量标准，在施工过程中碰到大量施工难点，都被一一克服。 二、逐渐积累的生产经验及本人特有的技能通过对理论知识如：《接触网工》、《接触网检修工艺》、《接触网安全规程实施细则及运行检修规程实施细则》、《电气化铁道接触网实用技术指南》、《接触网工
技术问答850题》等的学习在日常工作中不断实践总结，另一方面：在工作中不断虚心向别人学习，学习好的工作方法、操作技能，取长补短，使自己在各方面得到很大的提高。在11年的接触网工作历程里，对规章制度、安全知识认真学习掌握，做到自己决不违章，同时更杜绝他人违章操作，在作业中，自己首先弄 清楚作业目的严格按照作业流程进行作业，同时在作业中细致观察受力部件、受力方向，接触网作业中，线索弹性及物体惯性是极易造成人身安全事故发生的隐患。因此作业中保证时间、质量效率的同时，更应 该首先考虑我们所涉及对象—如何保证人员安全。本人在3年工作时间里，经过认真思考和总结，在作业中要保质保量在规定的时间内完成作业和抢修任务，只有按照施工调查得出合理的施工流程（事故抢修时的事故调查制定出合理的事故抢修方案）平时人员的培训演练、机具、材料的准备，特别是大张力工具的定期检查和保养和使用方法→严格按照作业流程认真执行施工工艺标准，在事故抢修工作中设备的工艺标 准可以在限界值得范围内调整，在施工抢修的工作中要体现出“安全第一，先通后复，先通一线的原则”必要时可采取降弓通过故障地点，在做好准备工作后再请点恢复设备，这样就减少了对运输工作的干扰。严格执行作业手续的办理布
铁路电力牵引供电设计规范（接触网部分） 中华人民共和国铁道部 1998－09－07 发布 1999－01－01实施 5 接触网 5.1、接触悬挂 5.1.1 接触网的悬挂类型，区间及车站均应优先采用全补偿链形悬挂，其余悬挂类型由技术经济及运营等条件综合比较确定。接触悬挂允许的行车速度不应小于线路的最高行车速度。 5.1.2 繁忙干线或腐蚀严重地区的电气化铁路，应优先采用铜或铜合金接触线，其余线路可采用其他材质的接触线。同一机车交路的接触线材质宜相同。 5.1.3 承力索的材质应采用防腐性能好的钢绞线或其他材质的绞线；腐蚀严重地区和长隧道宜采用铜质绞线。载流承力索与接触线的材质宜相同。 5.1.4 接触线距轨面的最高高度不应大于6500mm。最低高度应符合下列规定： 1．站场和区间接触线距轨面的高度宜取一致，其最低高度不应小于5700mm；编组站、区段站等配有调车组的线、站，正常情况可不小于6200mm，确有困难时不应小于5700mm。 2．隧道内（包括按规定降低高度的隧道口外及跨线建筑物范围内）正常情况不应小于5700mm；困难情况不应小于5650mm；特殊情况不应小于5330mm。 接触线最低高度值在高程1000m以上的区段，应按本规范第5.5.2条规定随空气绝缘间隙值的加大而相应增加。 5.1.5 接触线高度变化时，其坡度不宜大于3‰；确有困难时，不宜大于5‰。 接触网设计的强度安全系数应符合下列规定： 1．铜或铜合金接触线的强度安全系数，当磨耗面积小于或等于15%时，不应小于2.5；当磨耗面积大于15%且小于25%时，不应小于2.2。 2．各种绞线的强度安全系数不应小于： 1）软横跨横承力索中的钢绞线4.0； 2）承力索、定位索及附加导线中的钢绞线5.0；硬铜绞线2.0；铝绞线、钢芯铝绞线、铝包钢芯铝绞线2.5。 3．绝缘子的强度安全系数不应小于： 1）瓷及钢化玻璃悬式绝缘子（受机电联合荷载时抗拉）2.0； 2）瓷棒式绝缘子（抗弯）2.5 3）针式绝缘子（抗弯）2.5； 4）其他材质绝缘元件，无阳光照射处（抗拉或抗弯）2.5；有阳光照射处，应视材质抗老化性能酌情增加； 。5.0耐张的零件强度安全系数不应小于．4． 5.1.7 各类悬挂的接触线弛度（弹性吊弦引起的支柱处高度变化不计在内）均不宜大于250mm；对行车速度不大于45km/h的低速区段，可为350mm。 运行中，接触线（被受电弓顶起）的抬升量按100mm、受电弓的左右摆动量按200mm计算。 5.1.8 隧道内接触悬挂应根据隧道净空高度，隧道内气象条件和各项空气绝缘间隙确定。隧道内悬挂类型宜与区间一致，其零部件应加强防腐蚀措施。 5.2 气象条件 5.2.1 接触网设计的气象条件，应根据最近记录年限不少于20年的沿线气象资料计算，并结合既有电气化铁路或高压架空送电线路的运行经验确定。
技能鉴定实操试题 1什么是电气化铁道？电气化铁道由哪几部分组成？ 答：采用电力牵引的铁道称为电气化铁道；电气化铁道由电力机车、牵引变电所、和接触网三大件组成。2什么是接触网？接触网主要由哪几部分组成？ 答：接触网架设在铁路线上空向电力机车供给电能的特殊形式的输电线路。 接触网主要由接触悬挂、支持装置、支柱与基础组成。3接触网支柱按用途可分为哪几种？答：中间柱、锚柱、转换柱、中心柱、定位柱、道岔柱、软横跨柱、硬横跨柱、桥支柱4什么是拉出值？拉出值有什么作用？ 答：在定位点处接触线偏移受电弓中心的距离称为拉出值，在直线区段也称为“之”字值作用主要是使运行的电力机车受电弓与接触线摩擦均匀5腕臂支柱装配主要有哪几种形式？ 答：中间柱、转换柱、中心柱、道岔柱、定位柱。6电连接根据安装位置分为哪几种？答：横向电连接、股道电连接、道岔电连接、锚段关节电连接、隔离开关电连接、避雷器电连接。7什么是锚段？锚段有哪些作用？ 答：在区间或站场，根据供电和机械方面的需求，将接触网分成许多机械独立的分段，这种独立的分段称为锚段。作用：缩小事故范围、缩小停电检修范围、便于加设补偿装置、便于实现电分段。8什么是软横跨？软横跨由哪几部分组成？ 答：软横跨是多股道站场的横向支持设备。软横跨由横向承力索和上、下部固定绳及连接零件组成。9什么是线岔？其作用是什么？ 答：线岔是装于道岔的上空，两支接触线相交点的一种装换设备。 作用：保证电力机车受电弓安全平滑、安全地由一股道上空的一条接触线过度到另一条股道上空的接触线，达到完成转换线路的运行目的。10接触网附加导线有哪几种？ 答：供电线、捷接线、并联线、加强线、回流线、正馈线、保护线、架空地线。11什么是锚段关节？锚段关节有哪些作用 答：两个相邻锚段的衔接部分称为锚段关节。 作用：绝缘锚段关节不仅进行机械分段，同时进行同相电分段。非绝缘锚段关节只进行机械分段，不进行电分段。12补偿器有哪几部分组成？ 答：补偿滑轮、补偿绳、杵环杆、坠砣杆、坠砣13定位方式有哪些？ 答：正定位、反定位、软定位、双定位、单拉手定位等几种。14补偿装置的作用是什么？答：当温度变化时，线索受温度的影响而伸长或缩短，在补偿器坠砣的作用下，使线索顺路方向移动，从而自动调整线索的张力，并借以保持线索的驰度满足技术要求，提高了受电弓取流的质量。15腕臂装置的技术要求有哪些？ 答：有足够的机械强度、有一定的导电性能、要有一定的弹性。 16什么叫垂直“天窗”？ 答：天窗是指在双线自动闭塞区段对接触网进行检修时，上、下行线路在同时间内全区段同时停电，检修完毕后同时送点工作，在列车运行图中表现为一矩形空白“天窗”，称为矩形“天窗”，也叫垂直“天窗”。17承力索的作用是什么？对承力索要求是什么？ 答：承力索利用吊弦将接触线悬吊起来，在不增加支柱的情况下，使接触线增加了悬挂点，提高了接触线的稳定性，减少了接触线的驰度，通过调节吊弦的长度，使接触线在整个跨距内的导高尽量一致，从而改善接触悬挂的弹性，对承力索的要求是能够承受较大的张力，具有较强的抗腐蚀能力，在温度变化时，驰度变化较小。18作业车作业时作业人员到达作业现场与开工前应注意哪些事项？ 答：到达作业现场后，工作领导人必须和各岗位人员通话，试验防护电话，强调有关安全和作业事项；在开工钱，严谨人员进入作业平台；在开工前，作业组成员在停电侧道下待命。
铁路接触网个人工作总结 本月我所在的**供电车间**河接触网工区主要工作是监管配合中铁八局进行全面检查处理缺陷。期间我积极配合工区，认真完成工区交给的各项工作。 工作中，在配合中铁八局**河至棕溪区间全面检查时，我的主要分工是监护车梯进行作业，由我和一名八局施工人员在车梯上全面检查。首先工前认真听取工作领导人的各项分工，做好工前预想，对工作内容做到心中有数。其次作业中要确保安全，安全带高挂低用，扎在安全可靠位置并确认保险扣闭锁状态。检修作业时选好站位，便于操作。作业中正确使用力矩扳手紧固各个部件，并对缺陷及时处理消灭隐患。最后作业结束后认真填写作业小组任务单和全面检查一杆一档记录表并在收工会上进行总结。全面检查作业不但要熟知技术标准还要落实安全卡控重点，对自己提升业务水平有很好的促进作用。 每次作业时都要留心，看看别人是怎么高效的完成，自己也要总结经验，灵活运用。比如调整导高时有很多种方法，我自己总结了三种：1，调整吊弦长度。收放吊弦可以对某一处的导高调整有很好作用，但是如果对于比较长的区段调整时任务量很大，不宜逐个吊弦调整。 2，调整腕臂底座高度（如果在隧道内可以调整调节螺栓的松紧），这种方法适用于调整相邻跨距的整体导高值。3，调整斜腕臂在平腕臂上的位移，在敲击套管双耳产生所需要的导高时，要注意平腕臂不能低头，套管双耳距承力索座的距离为2.。篇二： 电工自我鉴定 能在长期的工作实践中坚持“安全第一，预防为主”，严格执行安全生产各项规章制度，立足本职岗位，主动发挥主观能动性的同时，坚持以标准化岗位为准绳严格要求自己，保质保量完成生产工作任务。 作风扎实，努力工作任劳任怨。能严格按标准化要求、程序、制度和措施，落实各项工作，遇到困难时，百折不挠，主动克服面临的问题的困难完成领导交给的各项任务。车间合并初期，新成立的乐昌供电车间工作设施并不完备，车间的广铁集团办公网无法使用，为了能及时传递生产信息，自己动手接通通讯设备，确保了生产信息畅通。08年我段首次开展了接触网集中修，作为
【最新整理，下载后即可编辑】 接触网验收标准 一、在接触网工程交接的同时，施工单位应向运营部门交付下列电子版（1、2、3项）和书面竣工资料： （1）竣工工程数量表。 （2）接触网供电分段示意图。 （3）接触网车站、区间平面布置竣工图。 （4）接触网装配图、设备零件图及安装曲线，接触线磨耗换算表。 （5）工程施工记录（含隐蔽工程记录和确认后的轨面标准线、侧面限界、外轨超高记录）。 （6）设备试验报告。 （7）主要设备、零部件、金具、器材的技术规格、合格证、出厂试验记录、使用说明书；对在产品上显示不出工厂标志的器材（例如各种线索），应按生产厂家列出具体安装地点。 （8）设计变更通知书。 （9）跨越接触网的架空线路（主要包括架空线路位置、电压等级、导线高度、规格型号、产权单位及联系方式等）和跨线桥（主要包括跨线桥位置、最近的桥墩距线路中心的距离，跨线桥净高、接触网带电部分距跨线桥最小距离、产权单位及联系方式等）有关资料。 在接触网投入运行时，牵引供电设备管理单位要建立起正常的生产秩序，制定各项原始记录和报表，并按时填报。牵引供电设备管理单位技术主管部门应有下列技术文件和资料： （1）第一条规定的竣工资料。 （2）承力索、接触线的技术规格和接触线磨耗换算表。 （3）接触网零部件的技术条件、试验方法及图册。 （4）接触网有关标准（部标和国标）。 （5）部、局颁发的有关规章和牵引供电设备管理单位自定的有关制度、办法和措施。 （6）与相关单位的设备分界协议。 （7）管内各车间、工区之间的设备分界及设备中各工种分工的
规定。 （8）轨面标准线（俗称“红线”）测量记录。 （9）管内设备大修设计文件、设计审查意见及竣工报告。 上述资料如有新文件下发，按新文件执行！ 1 一般规定 1.1接触网工程施工前应按设计文件对支柱杆位进行定测，并应符合下列规定: （1）纵向测量应以正线钢轨为依据，从设计规定的起源点或1号、2号道岔开始。杆位因地形、地物需调整跨距以避让时，跨距调整幅度为设计跨距的-2--+1m，调整后的跨距不得大于设计允许最大跨距； （2）站场横向测量中，同组软横跨支柱、硬横梁支柱中心的连线应与正线中心线垂直; （3）隧道口的起测点，为隧道口顶部水平线与线路中心线的交点；对隧道悬挂点、定位点测量定位时，遇有隧道伸缩缝，不同断涌接缝，石缝或明显渗水、漏水的地方应避开；悬挂点跨距可在+1——-2m的范围内调整，但调整后的跨距不得大于设计允许值。 （4）桥支柱垂直线路中心线应吻合墩台中心线。 1.2 基坑开挖前施工单位应进行基坑坑形设计，并按其施工。坑形设计应包含拉线锚板坑。基坑开挖后，地质情况与设计不符时，应及时与设计、监理联系，共同确认变更，施工应严格执行变更设计。 1.3混凝土搅拌和灌注以及直埋基础的回填应符合下列规定: （1）严格掌握水灰比和配合比。 （2）在厚大元筋或稀疏配筋的结构中灌注混凝土时，填入片石的数量，不应大于混凝土结构体积的25%。 （3）混凝土各种配料的拌和要均匀，灌注混凝土时，宜连续进行，如必须间断，对不掺外加剂的混凝土问歇时间不宜超过2h。基础的灌注应水平分层进行，逐层捣实。杯形基础应连续浇制，一次成形。
必知必会应知应会学习手册 （信号工） （2009版） 一、信号工必知必会 1．“三不动”安全制度的内容是什么？ 答：未联系登记好不动；对设备性能、状态不清楚不动；正在使用中的设备（指已办理好进路或闭塞的设备）不动。 2．“三不离”安全制度的内容是什么？ 答：工作完了，不彻底试验良好不离；影响正常使用的设备缺点未修好前不离；发现设备有异状时，未查清原因不离。 3．“三预想”中，工作前要预想什么？ 答：工作前要预想联系、登记、检修准备、防护措施是否妥当。 4．“三预想”中，工作中要预想什么？ 答：工作中要预想有无漏检、漏修和只检不修及造成妨害的可能。 5．“三预想”中，工作后要预想什么？ 答：工作后要预想是否检和修都彻底，复查试验、加封加锁，注销登记手续是否完备。 6．处理故障时必须执行哪“三个清”？ 答：处理故障要做到时间清、地点清、原因清。 7．处理故障时必须执行哪“三个不放过”？ 答：事故原因分析不清不放过；没有防范措施不放过；事故责任者和职工没有受到教育不放过。 8．三级施工安全措施内容须包括哪些？ 答：施工前的准备措施，施工中的单项作业措施、安全卡控措施及安全防护措施，施工后的检查试验措施，以及发生故障时的应急措施等。 9.横越线路时，必须执行什么规定？ 答：“一站、二看、三通过”。 10．在停留列车、车辆前部或尾部通过时，应与其保持多少米以上距离？答：5m。 11．在站内作业时针对列车运行应注意什么？ 答：时时注意瞭望列车的运行。 12．在区间作业时有什么安全注意事项？ 答：在区间行走时，应走路肩；在道床上行走或工作时，应不断前后瞭望；在复线区间，应逆列车运行方向行走。 13．在复线区间作业避让列车有何规定？
TG/GD106-2014 高速铁路接触网故障抢修规则 第一章 总 则 第一条为规范和加强高速铁路（含相关联络线和动车走行线，下同）接触网故障（或事故，下同）抢修工作，保障铁路运输安全和畅通，特制定本规则。 第二条高速铁路接触网故障抢修要遵循“先行供电”“先通后复”和“先通一线”的基本原则，以最快的速度满足滞留列车供电条件，尽快疏通线路并尽早恢复设备正常的技术状态。为保证快速抢通，在确保安全的前提下，允许接触网降低技术条件临时恢复供电开通运行。 第三条牵引供电运行各级管理部门按照“细分供电单元，缩小供电范围，准确判断故障，压缩故障停时”的要求，合理抢修布局，强化抢修设施配套，完善抢修预案，实现快速响应、高效抢修。 第四条接触网抢修基地应针对高速铁路设备特点，配备先进装备、机具和充足的材料。在供电段生产调度指挥场所设置实时的远动（SCADA）和综合视频复视系统。积极推广和应用集设备运行、技术资料、信息传递、抢修预案等功能于一体的接触网抢修辅助决策系统，提高接触网故障应急抢修工作效率与管理水平。 第五条铁路从业人员凡发现接触网故障和异状，应立即报告列车调度员、供电调度员或者邻近车站值班员、供电设备管理
单位（含牵引供电外委维修管理单位或公司，从事高速铁路牵引供电的施工单位等，下同）人员，并尽可能详细地说清故障范围和损坏情况。 第六条本规则适用于高速铁路接触网故障、事故抢修及自然灾害和其它事故引起的接触网修复、配合工作。新建设计速度200公里/小时的铁路参照本规则执行。各铁路局应结合本局具体情况制定实施细则。 第二章抢修组织 第七条牵引供电运行各级管理部门要加强高速铁路接触网故障抢修工作的领导，建立健全各级责任制。铁路局应成立接触网故障抢修领导小组，供电段、车间和工区应成立接触网故障应急抢修组织。 第八条铁路局供电调度员负责接触网故障抢修指挥。铁路局应建立高铁供电应急指挥专家组，应急指挥专家组主要负责指导高铁供电应急处置方案的制定和实施，为电调指挥和现场抢修提供技术支持，实现安全快速抢通。 第九条供电段负责现场抢修组织和实施。抢修时，应明确现场抢修负责人，所有抢修人员必须服从抢修负责人的统一指挥。在配合铁路交通事故救援时，接触网抢修负责人应服从事故现场负责人的指挥。 第十条 接触网现场抢修负责人一般由先行到达现场技术安全等级最高的人员担任。抢修负责人变更后应及时报告供电调
接触网实训总结 为期2周的实训结束了，我在这两周的实训中学到了很多在课堂上根本学不到的知识，并且身临现场的学习使我对接触网的组成以及各部分零件的位置、作用有了更深刻的理解． 作为电气化铁路牵引供电系统的主体接触网，其性能的好坏直接决定着电力机车受电弓取流质量，最终影响到列车的运行安全和运输经济效益。所以，熟练掌握接触网的知识至关重要。以下是我对这2周的实训的工作小结。 这次实训主要分成五大部分，第一部分是老师教我们一些与接触网有关的安全知识，老师严格要求我们，让我们要深深的体会其中的含义，并且要背下来，因为只有真正的认识安全知识的重要性才可能避免事故的发生。 第二部分是老师教我们最基本的在支柱上作业前的准备，首先要检查工具是否有损坏的，如果没有则开始佩带工具，将安全带系于腰部，防护绳放于肩部，其次还要配备工具袋，并且检查工具是否齐全，最后，就可以上支柱作业。当老师把这些流程演示完让我们爬支柱的时候，心理莫名其妙的恐惧感油然而生，有点打退堂鼓，不想爬了，可是一想这种实训的机会很难得，应该尝试一次，最后还是战胜了内心的恐惧，选择了爬支柱一试。 第三部分是腕臂的组装，首先老师给我们做了一个标准的示范，把所有的零件井井有序的链接起来。我从中学到了许多知识。腕臂分为两种，有水平腕臂与斜腕臂，两种腕臂的直径有1.5英寸与2英寸，有尺寸3000mm 2600mm 1600mm不等，根据这些数据选择你所需要的腕臂。并且要根据你腕臂的尺寸选择对应的支撑管。首先将水平腕臂放平，在其底侧安装绝缘子与旋转腕臂底座，然后依次将两个套管双耳、承力索底座依次套在水平腕臂上，盖上管帽，调整好承力索距管帽的距离是在250—300mm之间，第一个套管双耳与承力索底座的间距是在200mm。同时在斜腕臂上依次套上两个套管双耳、定位环，并且在斜腕臂的底侧安装绝缘子与旋转腕臂底座，调整好两个底座之间的中心距离，再将两支腕臂连接在一起。其次是在定位管上套支撑管卡子与定位管卡子，再将定位管上的定位勾与斜腕臂上的定位环相连，保持定位管与水平腕臂平行，安装定位管与斜腕臂间的支撑管，同时还要定位管与支撑管间的角度要满足45—75度和定位管卡子距定位管管头在250---300mm之间。最后将定位器与定位管卡子套在一起，并且保证定位器线夹与承力索底座间距在1400mm，还要在同一条直线，并且把所有的螺丝拧紧。 第四部分是老师领我们去真正的铁路现场观察接触网，目的是使我们能更进一步了解接触网的组成由支持装置、定位装置、接触悬挂、支柱与基础构成。
牵引供电 （一）公共部分 1、牵引供电系统有哪几部分？ 答：主要有：牵引变电所和接触网两部分。 2、牵引供电的电回路有哪些组成、 答：由牵引供电所、馈电线、接触网、电力机车、吸回装置组成。 3、牵引供电的工作特点是什么？ 答：高空、高压、大电流。 4、高空作业的要求？ 答：高空作业是要使用专门的用具传动工具、零部件和材料等，不得抛掷传递。高空作业人员要系好安全带。 5、接地线的要求？ 答：接地线要用截面积不小于25平方毫米的裸铜软绞线做成，并不得有断股、散股和接头。 6、行人横过铁路时应怎么做？ 答：应做到：一站、二看、三通过。 7、三不伤害是什么？ 答：我不伤害别人，我不伤害自己，我不被别人伤害。 8、装拆接地线有什么要求？ 答：将接地线的一端先行接地，再将另一端与被停电的导体相连；拆除接地线时，其顺序相反。接地线要连接牢固，接触良好。 9、绝缘靴的试验周期和标准？ 答：周期：6个月；标准：试验电压15千伏，时间1分钟，无发热、击穿和变形。10、绝缘手套的试验周期和标准？ 答：周期：6个月；标准：试验电压8千伏，时间1分钟，无发热、击穿和变形。11、手摇兆欧表的要速要求？ 答：一般每分钟120转。 12、兆欧表的读数以什么时间的读数为准？ 答：一般以一分钟以后的读数为准，遇到电容量特别大的被测物时，可等到指针稳定时为准。 13、验电器的使用？ 答：验电前试验验电器，确认良好放准使用。验电时，由2人进行，1人操作、1人监护，其安全等级分别不低于二级和三级。 14、电流对人体伤害程度决定于什么？ 答：（1）、电流大小：（2）、持续时间：（3）、具体途径：（4）、电流的种类与频率的高低。 15、触电者呼吸及心跳均已停止时如何进行急救？ 答：触电者呼吸及心跳均已停止时，多数都是假死，救护人员要坚持先救后搬的原则，立即就地进行连续的人工呼吸或心脏挤压，直至救活或医生诊断确已死亡为主。 16、铁路视觉信号有哪些？ 答：红色————停车：黄色————注意或减低速度：绿色————按规定速度运行。 17、接触网电压不能低于多少？ 答：接触网电压不低于21千伏，当行车速度为140公里∕小时时，应保持不低于23

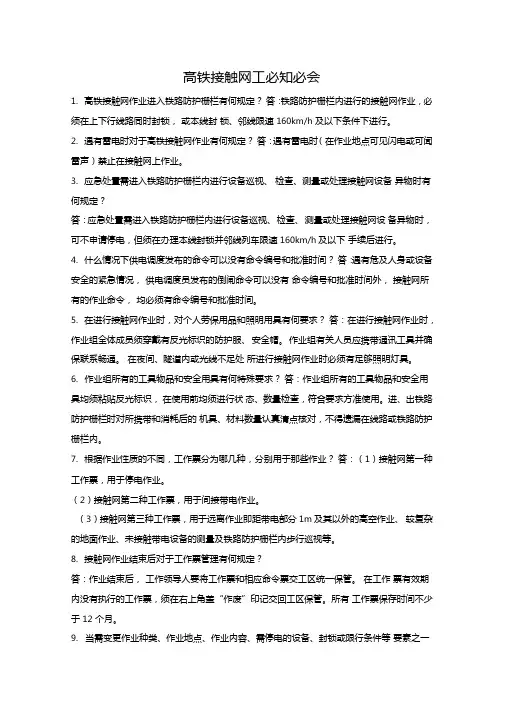

高铁接触网工必知必会 1.高铁接触网作业进入铁路防护栅栏有何规定？ 答：铁路防护栅栏内进行的接触网作业，必须在上下行线路同时封锁，或本线封锁、邻线限速160km/h及以下条件下进行。 2.遇有雷电时对于高铁接触网作业有何规定？ 答：遇有雷电时（在作业地点可见闪电或可闻雷声）禁止在接触网上作业。 3.应急处置需进入铁路防护栅栏内进行设备巡视、检查、测量或处理接触网设备异物时有何规定？ 答：应急处置需进入铁路防护栅栏内进行设备巡视、检查、测量或处理接触网设备异物时，可不申请停电，但须在办理本线封锁并邻线列车限速160km/h及以下手续后进行。 4.什么情况下供电调度发布的命令可以没有命令编号和批准时间？ 答：遇有危及人身或设备安全的紧急情况，供电调度员发布的倒闸命令可以没有命令编号和批准时间外，接触网所有的作业命令，均必须有命令编号和批准时间。 5.在进行接触网作业时，对个人劳保用品和照明用具有何要求？ 答：在进行接触网作业时，作业组全体成员须穿戴有反光标识的防护服、安全帽。作业组有关人员应携带通讯工具并确保联系畅通。在夜间、隧道内或光线不足处所进行接触网作业时必须有足够照明灯具。 6.作业组所有的工具物品和安全用具有何特殊要求？ 答：作业组所有的工具物品和安全用具均须粘贴反光标识，在使用前均须进行状态、数量检查，符合要求方准使用。进、出铁路防护栅栏时对所携带和消耗后的机具、材料数量认真清点核对，不得遗漏在线路或铁路防护栅栏内。 7.根据作业性质的不同，工作票分为哪几种，分别用于那些作业？ 答：（1）接触网第一种工作票，用于停电作业。 （2）接触网第二种工作票，用于间接带电作业。 （3）接触网第三种工作票，用于远离作业即距带电部分1m及其以外的高空作业、较复杂的地面作业、未接触带电设备的测量及铁路防护栅栏内步行巡视等。 8.接触网作业结束后对于工作票管理有何规定？
