目的：建立一个羟丙甲纤维素的质量标准
范围：适用于羟丙甲纤维素
责任者：
内容：
品名：羟丙甲纤维素
拼音名：Qiangbingjia Xianweisu
英文名：Hypromellose
本品为2-羟丙基醚甲基纤维素。根据甲氧基与羟丙氧基含量的不同将羟丙甲纤维素分为四种取代型，即1828、2208、2906、2910型。按干燥品计算，各取代型甲氧基（－OCH3）、羟丙氧基（－OCH2CHOHCH3）的含量应符合附表的规定。
【性状】本品为白色或类白色纤维状或颗粒状粉末；无臭。
本品在无水乙醇、乙醚或丙酮中几乎不溶；在冷水中溶胀成澄清或微浑浊的胶体溶液。
【鉴别】（1）取本品1g，加热水（80～90℃）100ml，不断搅拌，在冰浴中冷却，成黏性液体；取2ml置试管中，沿管壁缓缓加0.035％蒽酮的硫酸溶液1ml，放置5分钟，在两液界面处显蓝绿色环。
（2）取鉴别（1）项下的黏性液体适量，倾注在玻璃板上，俟水分蒸发后，形成一层有韧性的薄膜。
【检查】酸碱度取本品1.0g（以干燥品计），边搅拌边加入90℃的水50g中，冷却后，用水调节溶液至100g，搅拌至溶解完全，依法测定（附录ⅥH），pH 值应为5.0～8.0。
黏度取本品10.00g，按干燥品计算，加90℃的水使样品与水总重为500.0g，制成2.0％（g/g）的混悬液，充分搅拌约10分钟，直至颗粒得到完全均匀的分散和润湿，置冰浴中冷却，冷却过程中继续搅拌40分钟，离心除去气泡，必要时加冷水调节重量；用旋转式黏度计（NDJ-5），在20℃±0.1℃，依法测定（附录ⅥG第二法），黏度应为标示黏度的80％～120％（标示粘度为5）。
第 1 页共2 页
羟丙甲纤维素质量标准
第 2 页 共 2 页 水中不溶物 取本品1.0g ，置烧杯中，加80～90℃的热水100ml ，溶胀约15分钟后，在冰浴中冷却，加水300ml （必要时可适当增加水的体积，确保溶液滤过），并充分搅拌，用经105℃干燥至恒重的1号垂熔玻璃坩埚滤过，烧杯用水洗净，洗液并入上述垂熔玻璃坩埚中，滤过，在105℃干燥至恒重，遗留残渣不得过5mg （0.5％）。
干燥失重 取本品，在105℃干燥2小时，减失重量不得过5.0％（附录Ⅷ L ）。
炽灼残渣 取本品1.0g ，依法检查（附录Ⅷ N ），遗留残渣不得过1.5％。 重金属 取炽灼残渣项下遗留的残渣，依法检查（附录Ⅷ H 第二法），含重金属不得过百万分之二十。
砷盐 取本品1.0g ，加氢氧化钙1.0g ，混合，加水搅拌均匀，干燥后，先用小火烧灼使炭化，再在 600℃炽灼使完全灰化，放冷，加盐酸5ml 与水23ml 使溶解，依法检查（附录Ⅷ J 第一法），应符合规定（0.0002％）。
【含量测定】 甲氧基 照甲氧基、乙氧基与羟丙氧基测定法（附录Ⅶ F ）测定。如采用第二法（容量法），取本品，精密称定，依法测定，测得的甲氧基量（%）扣除羟丙氧基量（%）与（31/75×0.93）的乘积，即得。
羟丙氧基 照甲氧基、乙氧基与羟丙氧基测定法（附录Ⅶ F ）测定。如采用第二法（容量法），取本品约0.1g ，精密称定，依法测定，即得。
【类别】 药用辅料。
【贮藏】 密闭保存。
附表 本品不同取代型甲氧基与羟丙氧基含量限度
取代型
甲氧基含量
（%）
羟丙氧基含量 （%） 1828
16.5～20.0 23.0～32.0 2208
19.0～24.0 4.0～12.0 2906
27.0～30.0 4.0～7.5 2910
28.0～30.0 7.0～12.0
羟丙基甲基纤维素 [摘要] 羟丙基甲基纤维素是一种国内紧缺的高科技精细化工产品,广泛应用于许多工业领域和日常生活之中。在我国,这类产品的生产技术和应用开发还处于起步阶段。因此,掌握最新生产技术,并对其应用技术和市场开发提出设想就显得尤为重要。 [关键词] 羟丙基甲基纤维素;工艺技术;应用开发 羟丙基甲基纤维素是一种国内紧缺的高科技精细化工产品,是各类纤维素中用途最广、性能最优的一个品种。由于该产品具有优良的增稠、乳化、保护胶体、保持水分等性能,应用于医药制剂的薄膜包衣、缓释剂和黏合剂、石油化工、建筑、陶瓷、纺织、食品、日化、合成树脂、医药、涂料和电子等工业中。。在发达国家,HPMC 广泛应用于各个工业领域和日常生活之中,被称为“工业味精”,已经成为一种不可或缺的化学助剂。 1 产品概况 纤维素醚是一类重要的水溶性高分子化合物,是以天然纤维素经过碱化、醚化反应而生成的一系列产品的总称。纤维素醚分为离子型和非离子型两类产品,离子型产品主要是羧甲基纤维素(CMC) ,非离子型产品包括甲基纤维素(MC) 、羟丙基甲基纤维素(HPMC) 、乙基纤维素( EC) 、羟乙基纤维素(HEC) 等。 羟丙基甲基纤维素是纤维素经碱化、醚化、中和及洗涤等工艺过程得到的非离子型纤维素烷基羟烷基混合醚。HPMC属水溶性非离子型纤维素醚,是甲基纤维素(MC) 中部分甲氧基被羟丙氧基置换时得到的产物。其化学结构见图1 : HPMC 为白色粉末,无味,无臭,无毒,在人体内完全无变化而排出体外。该品易溶于水,但不溶于热水。水溶液为无色透明粘稠物。作为一种性能优良的非离子型纤维素混合醚，HPMC与CMC、MC、HEC、CMHEC、HEMC、HBMC等纤维素醚一样，具有优良的增稠、乳化、成膜、分散、保护胶体、保持水分、粘合、耐酸碱,抗酶等性能, 溶于水，还能溶于70%以下的乙醇、丙酮中，具有黏合、增稠和成膜性能。
市场上纤维素,从粘度上分为低粘度、中粘度、高粘度，不同粘度的纤维素有着不同的用途。所以厂家在购买的时候需要分清要做什么用，该用什么纤维素，不能贪图便宜找个替代品，否则做出的东西达不到效果，损失的只会是自己的利益。 羧甲基纤维素CMC、羧甲基淀粉钠（CMS），价位较为便宜（从产品本身性能上说，CMC要比阜盈HPMC低一个档次），羧甲基纤维素用在内墙低档腻子粉中，保水性和稳定性要比阜盈牌羟丙基甲基纤维素差很多，不能在防水腻子和外保温干混料中使用。 很多人认为这些纤维素都呈碱性，一般水泥、灰钙粉也是碱性，认为可以结合使用，但羧甲基纤维素、羧甲基淀粉钠不是单元素，它们在生产过程中使用的氯乙酸属于酸性，在生产纤维素过程中残留的物质与水泥、灰钙粉起反应，所以不能结合，很多厂家因此遭受很大损失，应引起重视。 羧甲基纤维素和羟丙基甲基纤维素用途只是相似，但其作用区别很大的，二者技术指标相差甚远； 二者主要原料同是精制棉是一样的，但其辅料，生产设备，工艺流程是不一样的，羟丙基甲基纤维素生产设备和工艺复杂很多。 两者完全不是一种生产工艺，且其他辅料也不一样的，所以用途也不一样。 不能替代，也不能为了降低成本相互结合。 阜盈羟丙基甲基纤维素（hpmc）化学性能稳定、防霉、保水增稠效果最好，而且不受PH值变化影响，粘度10万的适合用于腻子粉，粘度15万~20万适用于砂浆中，主要增加流平性、施工性，可以减少水泥的用量。另一个作用是水泥砂浆有一个凝固期，在凝固期内需要养护，需供水保持湿润。由于纤维素的保水
作用，水泥砂浆凝固所需的水分从纤维素的保水中得到保证，因此不需要养护就可以达到凝固的效果。
药用辅料羟丙基甲基纤维素在制剂中的应用 一、前言 药剂辅料不仅是原料药物制剂成型的物质基础，而且与制剂工艺过程的难易程度、药品质量、稳定性、安全性、释药速度、作用方式、临床疗效以及新剂型、新药途径的开发密切相关。新药用辅料的出现往往推动着的提高以及新剂型的发展。药用辅料羟丙基纤维素(HPC)是由碱性纤维素与环氧丙烷在高温高压下反应而得的非离子型纤维素醚。根据其取代基羟丙氧基含量的高低,其分为低取代羟丙基纤维素(LS-HPC或L-HPC)(中国药典称其为羟丙纤维素,规定其羟丙氧基含量为7.0%～16.0%),和高取代羟丙基纤维素(H-HPC;USP/NF中则为HPC)(USP/NF 中规定其羟丙氧基含量不得超过80. 5%;JP中则规定为53. 4% ～77.5%)。L-HPC 和H-HPC均为白色或类白色粉末,无臭,无味,无毒安全,具有良好的抗菌性。L-HPC 在水中溶胀成胶体溶液,在乙醇、丙酮或乙醚中不溶,具有黏合、成膜、乳化等性质,主要被用作崩解剂和黏合剂;而H-HPC常温下溶于水和多种有机溶剂,具有良好的热塑性、黏结性和成膜性,所成的膜坚硬、光泽度好、弹性充分,主要被用作成膜材料和包衣材料等。 羟丙基甲基纤维素( HPMC) 是纤维素衍生物，也是目前国内和国外最受欢迎的药用辅料之一，由于它相对分子质量和黏度的不同，具备乳化、黏合、增稠、增黏、助悬、胶凝和成膜等特点和用途，在制药技术中用途广泛。 二、HPMC的基本性质 羟丙基甲基纤维素( HPMC) ，HPMC为白色或乳白色、无臭无味、纤维状粉末或颗粒,干燥失重不超过10%,能溶于冷水而不溶于热水,在热水中缓缓膨胀、胶溶,形成粘稠的胶体溶液,冷却为溶液,加热时相应地成为凝胶。HPMC不溶于乙醇、氯仿和乙醚,溶于甲醇和氯甲烷混合溶剂中,也溶于丙酮,氯甲烷和异丙醇的混合溶剂以及其它一些有机溶剂中。其水溶液能耐盐(其胶体溶液不被盐类破坏),1%水溶液的pH6一8。HPMC分子式为C8H15O8-( C10H18O6) -C815O，相对分子质量约为86 000。本品为半合成材料，是纤维素的部分甲基和部分聚羟丙基醚。HPMC 属于一种非离子型纤维素醚，它的溶液不带离子电荷不与金属盐或离子)*+, 是纤维素的部分甲基和部分聚羟丙基醚; 具有许多其他辅料所不具备的特性。它有优异的冷水水溶性，在冷水中稍加搅拌便能溶解成透明的溶液，反而在60℃以上热水中基本不溶解，仅能溶胀,它是一种非离子型纤维素醚，其溶液不带离子电荷，不与金属盐或离子有机化合物作用，它在制剂生产过程中不与其他原辅料反应；它具有较强的抗敏性，且随分子结构内取代度的提高，其抗敏性更强，也更稳定；它还具有代谢惰性，作为药用辅料，不被代谢，不被吸收，故在药品食品中不提供热量，对糖尿病患者需用的低热值、无盐、无变原性药品及食品具有独特适用性；它对酸和碱比较稳定，但若PH 值超出2~11并同时受较高温度影响或存放时间较长，其黏度则会降低；其水溶液能提供表面活性，呈现出适度的表面张力与界面张力值；它在两相体系中具有有效的乳化作用，可作为有效的稳定剂和保护胶体；其水溶液具有优良的成膜性能，是片剂和丸剂的良好包衣材料。由它形成的膜具有无色、坚韧的优点，加入甘油还可提高它的可塑性。
目的：建立一个羟丙甲纤维素的质量标准 范围：适用于羟丙甲纤维素 责任者： 内容： 品名：羟丙甲纤维素 拼音名：Qiangbingjia Xianweisu 英文名：Hypromellose 本品为2-羟丙基醚甲基纤维素。根据甲氧基与羟丙氧基含量的不同将羟丙甲纤维素分为四种取代型，即1828、2208、2906、2910型。按干燥品计算，各取代型甲氧基（－OCH3）、羟丙氧基（－OCH2CHOHCH3）的含量应符合附表的规定。 【性状】本品为白色或类白色纤维状或颗粒状粉末；无臭。 本品在无水乙醇、乙醚或丙酮中几乎不溶；在冷水中溶胀成澄清或微浑浊的胶体溶液。 【鉴别】（1）取本品1g，加热水（80～90℃）100ml，不断搅拌，在冰浴中冷却，成黏性液体；取2ml置试管中，沿管壁缓缓加0.035％蒽酮的硫酸溶液1ml，放置5分钟，在两液界面处显蓝绿色环。 （2）取鉴别（1）项下的黏性液体适量，倾注在玻璃板上，俟水分蒸发后，形成一层有韧性的薄膜。 【检查】酸碱度取本品1.0g（以干燥品计），边搅拌边加入90℃的水50g中，冷却后，用水调节溶液至100g，搅拌至溶解完全，依法测定（附录ⅥH），pH 值应为5.0～8.0。 黏度取本品10.00g，按干燥品计算，加90℃的水使样品与水总重为500.0g，制成2.0％（g/g）的混悬液，充分搅拌约10分钟，直至颗粒得到完全均匀的分散和润湿，置冰浴中冷却，冷却过程中继续搅拌40分钟，离心除去气泡，必要时加冷水调节重量；用旋转式黏度计（NDJ-5），在20℃±0.1℃，依法测定（附录ⅥG第二法），黏度应为标示黏度的80％～120％（标示粘度为5）。 第 1 页共2 页
羟丙基甲基纤维素项目可行性研究 报告 （用途:发改委甲级资质、立项、审批、备案、申请资金、节能评估等） 版权归属：中国项目工程咨询网 https://www.doczj.com/doc/189952518.html,
《项目可行性研究报告》简称可研，是在制订生产、基建、科研计划的前期，通过全面的调查研究，分析论证某个建设或改造工程、某种科学研究、某项商务活动切实可行而提出的一种书面材料。 项目可行性研究报告主要是通过对项目的主要内容和配套条件，如市场需求、资源供应、建设规模、工艺路线、设备选型、环境影响、资金筹措、盈利能力等，从技术、经济、工程等方面进行调查研究和分析比较，并对项目建成以后可能取得的财务、经济效益及社会影响进行预测，从而提出该项目是否值得投资和如何进行建设的咨询意见，为项目决策提供依据的一种综合性的分析方法。可行性研究具有预见性、公正性、可靠性、科学性的特点。 《羟丙基甲基纤维素项目可行性研究报告》主要是通过对羟丙基甲基纤维素项目的主要内容和配套条件，如市场需求、资源供应、建设规模、工艺路线、设备选型、环境影响、资金筹措、盈利能力等，从技术、经济、工程等方面进行调查研究和分析比较，并对羟丙基甲基纤维素项目建成以后可能取得的财务、经济效益及社会影响进行预测，从而提出该羟丙基甲基纤维素项目是否值得投资和如何进行建设的咨询意见，为羟丙基甲基纤维素项目决策提供依据的一种综合性的分析方法。可行性研究具有预见性、公正性、可靠性、科学性的特点。 《羟丙基甲基纤维素项目可行性研究报告》是确定建设羟丙基甲基纤维素项目前具有决定性意义的工作，是在投资决策之前，对拟建羟丙基甲基纤维素项目进行全面技术经济分析论证的科学方法，在投资管理中，可行性研究是指对拟建羟丙基甲基纤维素项目有关的自然、社会、经济、技术等进行调研、分析比较以及预测建成后的社会经济效益。 北京国宇祥国际经济信息咨询有限公司是一家专业编写可行性研究报告的投资咨询公司，我们拥有国家发展和改革委员会工程咨询资格、我单位编写的可行性报告以质量高、速度快、分析详细、财务预测准确、服务好而享有盛誉，已经累计完成6000多个项目可行性
HT- F 400 4,0 00 8,0 00 2,0 00 4,0 00 6,00 15,0 00 HT- K 400 4,0 00 8,0 00 2,0 00 4,0 00 6,00 15,0 00 HT- J 400 4,0 00 8,0 00 2,0 00 4,0 00 6,00 15,0 00 型号高粘度（mPa.s） HT-E 40,000 60,000 80,000 100,000 150,000 200,000 HT-F 40,000 60,000 80,000 100,000 150,000 200,000 HT-K 40,000 60,000 80,000 100,000 150,000 200,000 HT-J 40,000 60,000 80,000 100,000 150,000 200,000 安徽金水桥建材有限公司是年产3000吨羟丙基甲基纤维素(羟丙甲\hpmc纤维素）的高新技术企业。羟丙基甲基纤维素品型号有
kh60和kh75,羟丙基甲基纤维素的粘度有：5万、10万、15万、20万分类；广泛应用于建筑、乳胶涂料、聚氯乙烯、陶瓷以及纺织生产中。产品质量先进，畅销国内、国际市场，深受用户好评。 公司占地面积45亩，厂房面积19.8亩，办公楼3.75亩，位于安徽省宿州市经济技术开发区，距市中心2公里。京浦铁路，206国道，310省道纵穿开发区，合徐高速公路沿开发区西缘穿过。宿州市位于安徽省最北部，史有“皖北大门”之称，宿州市居中靠东、承东启西、连南接北，是贯通华东、华南、华中、华北地区的重要交通枢纽，铁路、公路、水路交通十分便捷。连霍高速、京福高速在宿州市纵横贯穿，京沪、陇海两大铁路干线呈“十”字状贯穿全境，已建成的京沪高速铁路经过宿州市，并设有车站，从宿州市3个小时可到北京、2个小时到上海。水路运输主要航线由宿州港经洪泽湖至长江中下游各港口城市，经大运河至江、浙、沪等地或经淮河到淮河沿岸各港口城市。航空方面距徐州观音机场70多公里，距合肥骆岗机场，南京禄口机场均只200多公里，地理位置优越，交通方便。 公司运用国内首创的工艺技术路线，采用大型卧式釜一步法实现碱化醚化的新工艺路线，同时实现了一次性脱水洗涤，从而降低了成本，提高了产品羟丙基甲基纤维素质量。公司注重工业卫生、技术安全与环境保护，制定了详细的安全生产规范，对“三废”和其他污染物进行专门处理，确保员工安全与环境保护。
羟丙甲纤维素英文简称HPMC，有工业味精之称，用途广泛，羟丙甲纤维素本身也有不同类型，分为冷水速溶型和热溶型，冷水速溶HPMC用途广泛，可应用于腻子粉、砂浆、液体胶水、液体涂料和日化等产品中。那么，羟丙甲纤维素用量是多少？为此，安徽金水桥建材有限公司为大家总结了相关信息，希望能够为大家带来帮助。 一、应用于腻子粉中。 挑选热溶类型10万粘度HPMC，以千分之三比重直接和干粉混合均匀，选择使用时直接加水，因为纤维素完全还有腻子粉匀和同化，因此不易出现抱团结块状况。砂浆选择使用流程类似于腻子粉。 二、建造胶水的制备。因为热溶型货物直接放入冷水中会产生抱团现象，所以选择20万剪切力凉水速溶型纤维素，百分之一水溶液就能满足200000mpas稠度，依照自身必须要上下调节使用量，羟丙基甲基纤维素放入清水之后三分钟开始逐步显现稠度，十分钟左右满足最大稠度（起粘度时间销售商可调）。
三、喷浆。使用凉水速溶类型，起粘度时间越快越好，只需成功达到不抱团就行。选取冷水速溶型1分钟起粘度羟丙甲纤维素。四，液体类增稠，例如日化洗衣液等等，选择凉水速溶类型。采用优秀粘度，高透明度，分散性好的物品，直接添加系统达到增稠作用。 安徽金水桥建材有限公司是年产3000吨羟丙基甲基纤维素(羟丙甲\hpmc纤维素）的高新技术企业。羟丙基甲基纤维素品型号有kh60和kh75,羟丙基甲基纤维素的粘度有：5万、10万、15万、20万分类；广泛应用于建筑、乳胶涂料、聚氯乙烯、陶瓷以及纺织生产中。产品质量先进，畅销国内、国际市场，深受用户好评。 公司占地面积45亩，厂房面积19.8亩，办公楼3.75亩，位于安徽省宿州市经济技术开发区，距市中心2公里。京浦铁路，206国道，310省道纵穿开发区，合徐高速公路沿开发区西缘穿过。宿州市位于安徽省最北部，史有“皖北大门”之称，宿州市居中靠东、承东启西、连南接北，是贯通华东、华南、华中、华北地区的重要交通枢纽，铁路、公路、水路交通十分便捷。连霍高速、京福高速在宿州
纤维素基吸附剂的研究进展 Q U R J 曲荣君1,2*,孙向荣1,王春华1,孙昌梅1,成国祥1,2 (1.烟台师范学院化学与材料科学学院,山东烟台264025; 2.天津大学材料科学与工程学院,天津370002) 摘 要: 纤维素作为自然界中储量最大的天然高分子材料,具有价廉易得、易被微生物降解、不会给环境带 来第二次污染等特点,长期以来对其开发利用一直是科技工作者研究的热点。本文主要综述了近年来纤维素 基吸附剂的研究进展,并简要介绍了其作为金属离子吸附剂、特殊用途吸附剂等的结构性能特点,展望了其发 展前景。 关键词: 纤维素基吸附剂;吸附 中图分类号:T Q 352 文献标识码:A 文章编号:0253-2417(2004)03-0102-05 PROGRESS IN ST U DIES ON PREPARA T ION AN D PROPERT IES OF CELLU LO SE BASED ADSORBENT S QU Rong jun 1,2,SUN Xiang rong 1,WANG Chun hua 1,SU N Chang mei 1,CHENG Guo x iang 1,2 (1.School of Chemistry and Materials Science,Yantai Normal University ,Yantai 264025,China; 2.School o f Materials Science and Engineer ing ,Tianj in University ,Tianj in 370002,China) Abstract:As one of the most abundant renewable natural polymers on earth,cellulose is readily available and inexpensive.Also it can be biodegraded easily w ithout pollution on environment.M any inv est igators have done w orks on the development and utilization of cellulose for a long time.I n this paper,the preparation of adsorbents based on cellulose is review ed.T he structures and properties of t he modified cellulose as metal ion adsorbents and special adsorbents are introduced.T he long term potential development of cellulose based adsorbents is mentioned. Key words:cellulose based adsorbent;adsorption 纤维素是无水葡萄糖残基通过 -1,4糖苷键连接的立体规整性高分子,是自然界中最为丰富的可再生资源。纤维素分子内含有许多亲水性的羟基基团,是一种纤维状、多毛细管的高分子聚合物,具有多孔和比表面积大的特性,因此具有亲和吸附性,但天然纤维的吸附(如吸水、吸油、吸重金属等)能力并不很强,必须通过化学改性使其具有更强或更多的亲水基团,才能成为性能良好的吸附材料。 纤维素吸附剂的研究和应用早在20世纪50年代初就已开始,近年来,随着生命科学的飞速发展和人们对纯天然化工产品的需求日益扩大,纤维素作为天然高分子材料用来作吸附剂使用愈来愈广泛;同 收稿日期:2003-10-13 基金项目:国家自然科学基金资助项目(29906008);山东省自然科学基金资助项目(Q99B15);中国博士后科学基 金(2003034330);山东省中青年学术骨干学术带头人基金资助项目(无编号) 作者简介:曲荣君(1963-),男,山东荣城人,教授,博士后,主要研究方向:功能高分子。 第24卷第3期 2004年9月林 产 化 学 与 工 业Chemistry and Industry of Forest Products Vol.24No.3 Sept.2004

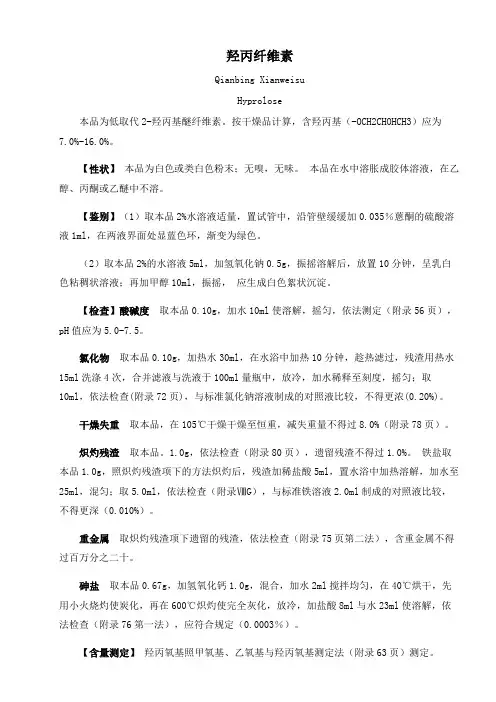

羟丙基纤维素 物化性质(Physical Properties) 1、外观：白色或类白色粉末。 2、颗粒度；100目通过率大于98.5%；80目通过率大于100%。 3、炭化温度：280-300℃ 4、视密度：0.25-0.70/cm3(通常在0.5g/cm3左右)， 5、比重1.26-1.31。 6、变色温度：190-200℃ 7、表面张力：2%水溶液为42-56dyn/cm. 8、 CAS号：9004-64-2 高取代羟丙基纤维素性质 1、常温下溶于水和多种有机溶剂。如:无水甲醇、乙醇、异丙醇、丙二醇、二氯甲烷,也可溶于丙酮、氯仿、甲苯和溶纤剂,溶液均透明。 2、H-HPC是良好的热塑性物质,具有优良的成膜性,所成膜非常坚韧,光泽性良好,弹性充分。灰份极低,使本产品具有优良的粘结性,作为乳液增粘用,十分稳定,而且分散性好。 3、H-HPC本身无药理作用,无毒,对生理无害。 4、H-HPC呈化学惰性,难与其他物质发生化学反应。 5、取代基分布比较均匀、充分,H-HPC抗菌强。 6、平衡湿含量较低。 7、由于本身是非离子性质,本品在酸性溶液中不会凝胶,在广泛PH值中显示优良稳定性。 8、H-HPC的浓液可形成正规取向的液晶。 9、H-HPC水溶液具有表面活性作用。 10、其水溶液随温度的升高和降低,历次经过凝胶和溶解的可逆过程。 低取代羟丙基纤维素性质 1、性状：低取代羟丙纤维素不溶于水；在乙醇、丙酮或乙醚中也不溶，溶于10%氢氧化钠溶液。
2、配伍变化：低取代羟丙纤维素不能与其它高浓度电解质配伍，否则引起“盐析”。溶解后的低取代羟丙纤维素与苯酚衍生物，如甲基和丙基对羟基苯甲酸盐有某些禁忌。 用途 低取代羟丙基纤维素 低取代羟丙纤维素[1]（L－HPC）主要作片剂崩解剂和粘合剂，用低取代羟丙纤维素（L－HPC）作粘合剂、崩解剂的特点是：容易压制成型，适用性较强，特别是不易成型，塑性和脆性大的片子，加入低取代羟丙纤维素（L－HPC）就能提高片剂的硬度和外观的光亮度还能使片剂崩解迅速，即使片子的硬度达到13kg不碎，崩解也只需十几分钟，提高片子内在质量，并提高疗效；用低取代羟丙纤维素（L－HPC）制得的片剂长期保存崩解度不受影响。作片剂粘合剂，湿法制粒时一般加5~20%，粉末直接压片时用量5~20%，作片剂崩解剂，用量2~10%，一般为5%，内加和外加均可，视具体处方而定。 低取代羟丙纤维素（L－HPC）也可作为食品添加剂，在食品工业中用作乳化剂、稳定剂、助悬剂、增稠剂、成膜剂，用于饮料、糕点、果酱等的制造。 低取代羟丙纤维素（L－HPC）还用于日化工业，用作霜剂、香波、乳液等化妆品的制造。高取代羟丙基纤维素 1. 用作粘性剂：在制药领域内，本品主要用作粘结剂，如作为片剂、粒剂、细粒料的粘结剂。 2. 用作片剂的薄膜包衣材料。HPC具有优良的成膜性，所得膜坚韧并有弹性，可与增塑剂一比高低，通过与别的抗湿涂膜剂混用，可进一步改善膜的性能。 3. 用作酏剂的增稠剂，洗剂的添加剂和乳剂的稳定剂。 4. 可用作骨架材料制备骨架缓释片，缓释小丸和双层缓释片。 5. 用作乙醇场合时的凝胶剂以及用作软膏基料。 溶解于水 1、溶解于水: A、将H-HPC慢慢加入到剧烈搅拌的水中,直到完全融解为止,如果将全部物料加入将难于溶解; B、取预定水量的20-30%加热到60℃以上,在充分搅拌的条件下将HPC慢慢加入,待所有HPC加入后,再将剩余的80-70%的水加入,可完全溶解。 2、溶解于有机溶剂: 在充分搅拌下将H-HPC慢慢加入到有机溶剂中,若一次性加入溶解很困难。 制备方法 （1）用碱和氯化丙烯处理纤维素 （2）用高浓度氢氧化钠浸渍处理木浆或木素浆，生成碱性纤维素溶液，将此溶液过滤及压榨，除去过剩的氢氧化钠后，进一步与环氧丙烷反应而得。
由于纤维素醚中的苷键易受细菌侵蚀降解从而使涂料粘度降低，通过醚化反应得到的产物由于空间位阻作用能够更好的保护苷键。那么，对众多购买者来说，羟丙基甲基纤维素hpmc生产厂家哪家好呢？下面，安徽金水桥建材有限公司为大家总结了相关信息，希望能够为大家带来帮助。 纤维素醚溶液的粘性取决于以下因素： 1、纤维素醚的分子量(或聚合度)和浓度、溶液温度、剪切速度以及试验方法。纤维素醚的聚合度越高，分子量越大，其水溶液的粘度越高； 2、纤维素醚的掺量(或浓度)越高，其水溶液的粘度也越高，但在使用时应注意选择合适的掺量，以免掺量过高，影响砂浆和混凝土的工作性能；
3、与大多数液体一样，纤维素醚溶液的粘度会随着温度的升高而降低，而且纤维素醚浓度越高，温度的影响越大； 4、纤维素醚溶液通常为假塑性体，具有剪切变稀的性质，测试时剪切速率越大，粘度越小。 如果是大批购买羟丙基甲基纤维素，为了节约更多的成本，挑选一家高质量的厂家是很重要的。经过多年实践，安徽金水桥建材有限公司公司生产的羟丙基甲基纤维素，羟丙基甲基纤维素，纤维素羟丙基甲基醚，都选用高度纯净的棉纤维素作为原料，在碱性条件下经专门醚化而制得。此外，纤维素产品起点高，设备先进并且积累了多项显著优势，可以保障产品质量的稳定性及市场的占有率，欢迎各界朋友莅临参观、指导。 安徽金水桥建材有限公司是年产3000吨羟丙基甲基纤维素(羟丙甲\hpmc纤维素）的高新技术企业。羟丙基甲基纤维素品型号有kh60和kh75,羟丙基甲基纤维素的粘度有：5万、10万、15万、
20万分类；广泛应用于建筑、乳胶涂料、聚氯乙烯、陶瓷以及纺织生产中。产品质量先进，畅销国内、国际市场，深受用户好评。 公司运用国内首创的工艺技术路线，采用大型卧式釜一步法实现碱化醚化的新工艺路线，同时实现了一次性脱水洗涤，从而降低了成本，提高了产品羟丙基甲基纤维素质量。公司注重工业卫生、技术安全与环境保护，制定了详细的安全生产规范，对“三废”和其他污染物进行专门处理，确保员工安全与环境保护。公司秉持竞争、开放、合作的经营理念，以诚信立业为宗旨，注重技术、质量及服务；以科技创新为动力，追求卓越，创造非凡品质。我司愿与国内外广大客商真诚合作，共创辉煌！
羟丙基纤维素 图1是，多壁碳纳米管和由羟丙基纤维素修饰过的多壁碳纳米管的水接触角。 图2是，MWCNTs 和HPCMWCNTs在水和苯中的分散状态。 图a是MWCNTs 分散于水中 图b是HPCMWCNTs分散于水中 图c是HPCMWCNTs分散于水中，静置48小时后 图d是MWCNTs 分散于苯中 图e是MWCNTs 分散于苯中，静置4小时后 图f是HPCMWCNTs分散于苯中 图g是HPCMWCNTs分散于苯中，静置4小时后 对于图a，未修饰的MWCNTs极度憎水，MWCNTs自动团聚并漂浮在水面上，即使长时间搅拌和超声处理仍然无法使其在水中分散，甚至无法被水浸润。 对于图b，经HPC修饰后，获得较好地亲水性，超声波处理可将HPCMWCNTs均匀地分散到水中。 对于图c，但48小时后大部分HPCMWCNTs沉降到容器底部，上层清液有明显的丁达尔现象这说明液体中仍有部分均匀地分散的HPCMWCNTs。 对于d图，纯MWCNTs可分散在苯中，但它和苯的相容性差，分散体系极不稳定，4小时后容器底部有大量沉淀而上层清液观察不到丁达尔现象。 图e是，MWCNTs在苯中静置4小时后的现象。 图f是，因为HPC亲水憎油，超声波处理后HPCMWCNTs/苯分散体系浑浊却透明，这说明表面包裹纤维素的MWCNTs难以在苯中分散，4小时后，HPCMWCNTs在苯中完全沉降。如图g。 图3中，纵坐标DBST值代表分散体系的背散射和透射率随时间的变化程度，某一时刻的DBST的值越大意味着分散体系此时的状态与初始状态的差异越大。曲线斜率则代表体系的变化速率，斜率越大，意味着分散体系越不稳定，分散质与分散介质的相容性越差。 其中，MWCNTs/苯的曲线急剧升高，表明MWCNTs快速聚集并沉降。HPCMWCNTs/苯的曲线上升到与前者相近的高度，这说明无论是否进行表面修饰，MWCNTs与苯的相容性都较差。当修饰过的MWCNTs分散到水中，HPCMWCNTs的曲线位于前两者的下方，这是因为HPC改善了MWCNTs与水的相容性，导致分散体系的稳定性提高。 表1是，经过修饰和没有经过修饰碳纳米管分散体系上层清液不同时间点的平均透光率。透光率越大，说明MWCNTs在水中的分散性越差，从表中可以看出，1小时后，MWCNTs 和苯分散体系上清液的透光率从0急剧上升到80.94% ，进一步证明了MWCNTs 与苯不相容。而且也可以看出，HPCMWCNTs在水中的分散性比其它三个体系都要好。
维素醚作为建筑干混砂浆产品中的最主要外加剂，对于干混砂浆的性能和成本起着关键性的作用。那么，羟丙甲纤维素的作用是什么？为此，安徽金水桥建材有限公司为大家总结了相关信息，希望能够为大家带来帮助。 1.建筑业：作为水泥砂浆的保水剂、缓凝剂使砂浆具有泵送性。在抹灰浆、石膏料、腻子粉或其他的建材作为黏合剂，提高涂抹性和延长可操作时间。用作粘贴瓷砖、大理石、塑料装饰，粘贴增强剂，还可以减少水泥用量。HPMC的保水性能使浆料在涂抹后不会因干得太快而龟裂，增强硬化后强度。 2.陶瓷制造业：在陶瓷产品制造中广泛用作黏合剂。 3.涂料业：在涂料业作为增稠剂、分散剂和稳定剂，在水或有机溶剂中都具有良好相溶性。作为脱漆剂。 4.油墨印刷：在油墨业作为增稠剂、分散剂和稳定剂，在水或有机溶剂中都具有良好相溶性。 5.塑料：作成形脱模剂、软化剂、润滑剂等。
6.聚氯乙烯：聚氯乙烯生产中做分散剂，系悬浮聚合制备PVC 的主要助剂。 7.其它：本品还广泛用于皮革、纸制品业、果蔬保鲜和纺织业等。 8.医药行业：包衣材料；膜材；缓释制剂的控速聚合物材料；稳定剂；助悬剂；片剂黏合剂；增黏剂。 安徽金水桥建材有限公司是年产3000吨羟丙基甲基纤维素(羟丙甲\hpmc纤维素）的高新技术企业。羟丙基甲基纤维素品型号有kh60和kh75,羟丙基甲基纤维素的粘度有：5万、10万、15万、20万分类；广泛应用于建筑、乳胶涂料、聚氯乙烯、陶瓷以及纺织生产中。产品质量先进，畅销国内、国际市场，深受用户好评。 公司占地面积45亩，厂房面积19.8亩，办公楼3.75亩，位于安徽省宿州市经济技术开发区，距市中心2公里。京浦铁路，206国道，310省道纵穿开发区，合徐高速公路沿开发区西缘穿过。宿州市位于安徽省最北部，史有“皖北大门”之称，宿州市居中靠东、承东启西、连南接北，是贯通华东、华南、华中、华北地区的重要交通
羟丙基甲基纤维素与羟乙基纤维素区别 羟丙基甲基纤维素(HPMC) 用途介绍： 1、建筑业：作为水泥沙浆料的保水剂、缓凝剂使沙浆具有泵送性。在抹灰浆、石膏料、腻子粉或其他的建材作为黏合剂，提高涂抹性和延长可操作时间。用作粘贴瓷砖、大理石、塑料装饰，粘贴增强剂，还可以减少水泥用量。HPMC的保水性能使浆料在涂抹后不会因干得太快而龟裂，增强硬化后强度。 2、陶瓷制造业：在陶瓷产品制造中广泛用作黏合剂。 3、涂料业：在涂料业作为增稠剂、分散剂和稳定剂，在水或有机溶剂中都具有良好相溶性。作为脱漆剂。 4、油墨印刷：在油墨业作为增稠剂、分散剂和稳定剂，在水或有机溶剂中都具有良好相溶性。 5、塑料：作成形脱模剂、软化剂、润滑剂等。 6、聚氯乙烯：聚氯乙烯生产中做分散剂，系悬浮聚合制备PVC的主要助剂。 7、其它：本品还广泛用于皮革、纸制品业、果蔬保鲜和纺织业等 羟乙基纤维素(HEC) 羟乙基纤维素作为一种非离子型的表面活性剂,除具有增稠、悬浮、粘合、浮化、成膜、分散、保水及提供保护胶体作用外,还具有下列性质: 1、HEC可溶于热水或冷水,高温或煮沸不沉淀,使它具有大范围的溶解性和粘度特性,及非热凝胶性; 2、本身非离子型可与大范围内的其他水溶性聚合物,表面活性剂、盐共存,是含高浓度电解质溶液的一种优良的胶体增稠剂; 3、保水能力比甲基纤维素高出一倍,具有较好的流动调节性, 4、HEC的分散能力与公认的甲基纤维素和羟丙基甲基纤维素相比分散能力最差,但保护胶体能力最强。 用途:一般用作增稠剂、保护剂、粘合剂、稳定剂以及制备乳剂、冻胶、软膏、洗剂、清眼剂、栓剂和片剂的添加剂,亦用作亲水凝胶、骨架材料、制备骨架型缓释制剂,还可用于食品方面作稳定剂等作用。
1产品概况 纤维素醚是一类重要的水溶性高分子化合物,是以天然纤维素(α- 纤维素,包括棉短绒或木桨粕) 经过碱化、醚化反应而生成的一系列产品的总称。纤维素醚分为离子型和非离子型两类产品,离子型产品主要是羧甲基纤维素(CMC) ,非离子型产品包括甲基纤维素(MC) 、羟丙基甲基纤维素(HPMC) 、乙基纤维素( EC) 、羟乙基纤维素(HEC) 、羟丙基纤维素(HPC) 等。 HPMC属水溶性非离子型纤维素醚,是甲基纤维素(MC) 中部分甲氧基被羟丙氧基置换时得到的产物。 HPMC 为白色粉末,无味,无臭,无毒,在人体内完全无变化而排出体外。该品易溶于水,但不溶于热水。水溶液为无色透明粘稠物。HPMC 具有优良的增稠、乳化、成膜、分散、保护胶体、保持水分、粘合、耐酸碱,抗酶等性能,广泛用于建筑、涂料、医药、食品、纺织、油田、化妆品、洗涤剂、陶瓷、油墨及化学聚合反应过程中。 1生产工艺 HPMC制造主要由棉绒碱处理、羟丙基化、甲基化等三个反应来完成的。在近几年出现的各种技术方只仅仅集中在完善和改进各个单元操作方面。一般都用棉绒为原料，用50%的氢氧化钠水溶液进行碱性处理，得到纤维素钠盐，在进行羟丙基化和甲基化操作。最近常用的羟丙基化试剂是氧化丙烯，而在70年代也有用丙醇作羟丙基化试剂的报道。甲基化试剂一般都采用氯甲烷，在早期也有用溴甲烷、硫酸二甲酯的报道。 评价：HPMC性能的指标是甲基取代度，醚化效率，聚合度，粘度等。各种新工艺方法的出现，均是围绕着改进某些工艺路线，提高某些指标水平而进行的。 纤维素醚类生产工艺有其共性,即精制棉或木浆经液体烧碱浸渍,压榨除去多余的碱液,得到碱纤 维素,再加入溶剂,醚化剂,在一定温度、压力下进行醚化反应,反应终点以所需醚化度为准,然后经中和洗涤、干燥,粉碎等得成品。 HPMC的生产采用氯甲烷和环氧丙烷作为醚化剂, 其化学反应方程是: Rcell - OH+ NaOH+ CH3Cl + CH2OCHCH3 →Rcell - O - CH2OHCHCH3 + NaCl + H2O 醚化工艺大体上可分为两大类，一类是一步醚化法，即使羟丙基化反应和甲基化反应同时进行，这是早期采用的方法，仍然是现在制备HPMC的重要方法。另一类是分步醚化法，即将羟丙基化操作和甲基化操作分开进行，这样得到的产品某些指标较好。 1.1一步醚化法 实例1：粉末状棉绒和50%氢氧化钠水溶液在60℃时混合，在反应器压力为2.26×10-4MPa情况下，连续通入环氧丙烯。在通过组成为52%甲醚，43%氯甲烷和5%环氧丙烷混合气体。再次加入50%氢氧化钠溶液，并混合之。继续通入氯丙烷，在80℃反映1h。反应产物羟丙基甲基纤维素的甲基取代度为20.2%，羟丙基取代度为25.4%，不溶物＜0.05%。在反应中，氯甲烷的转化率为53.8%，环丙甲烷的转化率为42.6%。
纤维素改性材料的发展与应用 前言：本文主要介绍纤维素改性材料的应用。天然纤维素来源丰富、价格低廉、是可再生且环境友好的高分子材料，其改性纤维素技术及其应用越来越受到重视。纤维素改性技术的应用前景广阔，其在环境保护、资源充分利用、生物化工等众多领域都发挥着重要的价值，适应人类充分利用自然资源，与自然环境和谐相处的发展趋势。因此，对纤维素改性材料的研究与应用也是现代科学家研究的重点。 关键字：纤维素；改性材料；应用；发展 主要内容：纤维素是地球上最丰富、可以恢复的天然资源具有价廉、可降解、对环境不产生污染等特点。因此世界各国都十分重视对纤维素的研究与开发。纤维素分子的结构式为（C6H10O5）n 是由很多D-吡喃葡萄糖彼此以B—1—4苷键连接而成的线型分子，每个葡萄糖单元中有3个极性羟基。纤维素这种有大量羟基存在，并于分子链间和分子内部广泛形成氢键的结构，极大地影响了其反应活性。为了使之达到人们所预期的吸附功能，必须对纤维素结构进行改性。通过改性后的纤维素适用范围更大，功能更强。而在对纤维素进行改性之前，由于纤维素本身的特点，通常需要对纤维素进行活化或溶胀处理。 纤维素的改性方法： 纤维素是由许多β-D-葡萄糖分子脱水缩合而成不分枝，β-葡萄糖分子借β-1，4 -糖苷连接纤维素的这一结构特点使得纤维素在经过适当的预处理后，可以通过一系列的化学改性反应制取不同用途的功能高分子材料。按其反应方法不同大致可分为氧化反应，酯化、醚化反应，亲核取代反应，接枝共聚改性和交联5种。 1、氧化反应。纤维素完全氧化的最终产物是二氧化碳和水，但是部分氧化作用可以把新的官能团——醛基、酮基、羧基或烯醇基等引入纤维素大分子，生成不同性质的水溶性或不溶性的氧化物称之为氧化纤维素。其中，以纤维素的选择性氧化反应，如高碘酸盐攻击C2或C3生成高还原性的二醛基的选择性氧化反应受到人们的高度重视。因为二醛纤维素DAC是制备不含葡萄糖环骨架的纤维素衍生物的好原料，利用高分子化学反应，二醛纤维素分子中的醛基可以方便地转变为其他官能团，这样便可得到具有新功能和新用途的纤维素衍生物。将二醛纤维素进一步氧化，可得到羧酸纤维素。羧酸纤维素在氢氧化钠中处理、可转变为-COONa型，呈弱碱性，可用于酸性气体的吸附。此外，作为生物医用高分子材料具有优良的水溶性和抗凝血性，可用于血液透析、血浆分离及人工肾等方面，羧酸纤维素还是一种优良的贵重金属提取分离螯合剂。 2、酯化、醚化反应。纤维素的酯、醚化反应是最为重要的纤维素衍生化反应，纤维素分子链上的羟基可与酸、酸酐、酰卤等发生反应生成酯，与烷基化试剂反应生成纤维素醚，于本世纪五、六十年代相继实现工业化。纤维素酯中，以纤维素硝酸酯、纤维素醋酸酯和纤维素黄原酸酯最为普遍和重要。目前已广泛应用于涂料、日用化工、制药、纺织、塑料、烟草、粘合剂、膜科学等工业部门和研究领域中。在纤维素醚产品中，以羧甲基纤维素（CMC）、羟乙基纤维素（HEC）、羟丙基纤维素（HPC）、羟丙基甲基纤维素（HPMC）等为代表,其产品也已商品化。在纤维素酯、醚的应用研究中,纤维素酯的银盐可作抗菌剂,纤维素酯与聚苯胺复合,可制备透明、高导电性材料。何永炳等人利用棉纤维碱化后与环氧氯丙烷反应进行醚化 再与乙二胺反应制得了含氮纤维素衍生物。 通常根据各取代基的种类、电离性以及溶解度的差异，将纤维素醚分类：取代基种类，分单一醚类，有烷基醚（如甲基纤维素、乙基纤维素）、羟烷基醚（如羟乙基纤维
羟丙基甲基纤维素HPMC相关知识及应用 低粘度的纤维素醚被广泛的应用于自流平。自流平是十分进步先辈的地面动工技能，全般地面在动工职员很少的环境下天然找平，与以往的手工抹平工艺比拟，平整度与动工速度都有了很大的提高。自流平干混沙浆哄骗了羟丙基甲基纤维素优良的保水性，由于自流平要求拌和匀称的沙浆可以兴许在地面上自动流平，所以所用的水料比较大，加入HPMC，浇完后会控制地外貌的保水性，泌水不较着，使得干燥后地面的强度较高，收缩性小，大大减少龟裂。羟丙甲纤维素的加入还提供了粘度，还可以作为抗沉淀助剂，增强流动性和泵送性，提高铺地效率。 水下抗失散混凝土： 6. 粘结性：HPMC作为一种高性能粘结剂，运用于颜料、造纸、烟草产品和陶瓷产品。 HPMC材料可以调节指标规模宽度，粘度不同的产品应用规模也不同，低粘度的产品主要用于成膜材料，也可以作为片剂崩解剂，对于改善片剂的溶出度效果显著，例如HPMC 水溶液粘度不能小于3cp，如果小于3cp,会使包覆于药物上的包衣膜没有足够的强度，但粘度不能过大，否则无益于崩解；高粘度的产品可以作为片剂粘结剂，主要作为控释缓释制剂的辅料，口服不吸收，安全无毒副作用；中粘产品主要用作助悬剂和增稠剂。 纤维素醚具有重要的性质，增稠性、杰出的水溶性、不变性、保护胶体、成膜性、粘结性能、触变性等等，正是纤维素醚有了这些个重要的性质，使得纤维素醚在石油开采、纺织、合成洗涤剂、采矿、造纸、食品、医药、化妆品、漆片、建筑材料、聚合反应及航天航空等好些个的领域有着广泛的应用，有“工业味精”的美誉 在建筑材料上，HPMC的用量很少，仅为0.1％~1％，但是所起的作用是不可代替的，可以用作漆片、灰膏、沙浆和洋灰制品的增塑剂、增粘剂、保水剂、引气剂和缓凝剂，起到了增长和易性、保水性或下层之间粘结力的作用。 纤维素醚是有用的上浆剂，最经常使用的是CMC和HEC，粗品的CMC 就能够用于纺织上浆。CMC在浆洗工序上用于织物上浆，具有容易退浆的独特的地方，CMC也常和淀粉联合使用，退浆然后只孕育发生少量的废水。 HPMC的增稠、分离、悬涪粘结和保持水分等性能还可以被广泛应用于其他方面，例如在开采石油和天然气工业方面，可以作为一种压裂液中的增稠剂、悬浮剂和分离剂使用，在拥塞堵闭油井的混凝土组分中作为水分调节剂使用；在合成纤维织物去污剂组分中，加入羟丙基甲基纤维素可以提高抗污能力等。 为了防止在PVC聚合反应早期液滴间和反应中后期聚合物颗粒之间的聚并，系统每每加入分离剂和不变剂。分离剂、不变剂和拌和的速度直接影响悬浮聚合物的均等粒径、粒径的漫衍、颗粒的形态和颗粒内部结构等。 洋灰基抹灰沙浆： 3、理化性质 例如：－OCH3 代替度0.27，－OCH2CH(OH)CH3 MS1.88，粘度在20℃下为5cp 的2％HPMC水溶液5ml，能光致聚合的不饱和化合物和光敏剂，在玻璃板大将溶液涂成
. 学号:4111200059 泰山医学院毕业设计（论文） 题目：羟丙基甲基纤维素的发展现状 与应用前景 院（部）系化工学院 所学专业化学工程与工艺 年级、班级2011级本科2班 完成人姓名靳宗霞 指导教师姓名 专业技术职称吴秀勇副教授 2015年6 月10日
. 论文原创性保证书 我保证所提交的论文都是自己独立完成，如有抄袭、剽窃、雷同等现象，愿承担相应后果，接受学校的处理。 专业： 班级： 签名： 年月日
摘要 羟丙基甲基纤维素，也叫做羟丙甲纤维素、纤维素羟丙基甲基醚，是选用高度纯净的棉纤维素作为原料，在碱性条件下经专门醚化而制得的。 羟丙甲基纤维素的最主要用途体现在建筑业、陶瓷制造业、涂料业、油墨印刷、塑料、医药等行业，这一产品还广泛用于皮革、纸制品业、果蔬保鲜和纺织业等。 本文通过对羟丙甲基的合成方法、溶解方法、测定方法的介绍来阐述羟丙甲基纤维素，再通过对羟丙甲基的用途以及发展现状来介绍其应用前景。 关键词：羟丙甲基纤维素；用途；发展现状；应用前景
Abstract Hydroxypropyl methyl cellulose, also known as hydroxypropyl methyl cellulose, hydroxypropyl methyl cellulose ether，Is highly pure cotton cellulose as raw materials, under the condition of alkaline specially made by etherification. Reflected in the main purpose of hydroxypropyl methyl cellulose due to construction, ceramic manufacturing, printing ink, plastics, pHarmaceutical and other industries, the product is widely used in leather, paper products, fresh-keeping, and textile industry etc. This article through to the synthesis of hydroxypropyl methyl, dissolving method, the measuring method is introduced to illustrate the hydroxypropyl methyl cellulose, again through the use of hydroxypropyl methyl and development present situation to introduce its application prospect. Keyword: Hydroxypropyl methyl cellulose, Use, Current situation of the development, Application prospect
