余凯高速公路YT3合同段 40mT梁负弯矩张拉、压浆施工技术交底 一、预应力张拉 1.1、张拉前准备工作 1、核对主机和专用千斤顶的编号，由于主机和千斤顶都在出厂前统一标定，使用时必须一一对应。 2、请专业电工连接好三相五线（仪器红、绿、黄三根粗线为火线，蓝线为零线），接电箱中，一般数字2、4 、6代表火线，字母N 代表零线。不允许剪断或拆除接线插头，连接电线以后，用试电笔检查电源是否正常。除了专业人士，不允许任何人接电源，更不允许带电作业。 3、连接好油管：仔细检查油嘴及快接头是否有杂质，必须将其擦拭干净；仔细检查进油管与回油管是否被混淆，回油管安装在张拉时候远离梁板的一段，即千斤顶安装了黑色安全阀的一端；油管必须顶紧后，方可拧动螺帽，可以采取观测螺丝丝口是否外露来判断是否拧到位。 1.2张拉 负弯矩张拉采用BM 15-4型锚具及其配套设备，每束4根15.2mm 钢绞线，采用液压千斤顶及配套油泵、油表进行张拉。张拉采取双控，即以油表压力读数为主，以伸长量为辅的方法。负弯矩张拉时，可将桥面板钢筋剪断，待钢束张拉完后，采用相同直径的钢筋将其焊接，
在浇筑槽口混凝土。 1、钢绞线的准备 按照图纸设计的要求，钢绞线采用抗拉强度标准值fpk=1860Mpa、公称直径d=15.2mm的低松弛高强度预应力钢绞线。我单位已经过外委试验证明其各项指标均达到设计要求。 2、锚具 锚具是在构件上永久锚固钢绞线的工具，质量必须得到可靠保证。 3、张拉机具 张拉采用千斤顶及配套的油泵、油表，完全能够满足计算控制吨位的要求。在张拉前对张拉机具（油顶、油泵、油表）进行配套检验，根据油顶、油表的检验资料，绘制出油表进、回油曲线，并得出由力和油表读数组成的线性回归方程，作为张拉控制依据。在检验期限内，千斤顶使用过程中出现不正常现象时或检修更换配件后，应重新校定。使用次数超过300次或使用时间超过6个月时，须对千斤顶及油表再次校核。 4、张拉操作步骤和办法 a、将锚垫板处的混凝土砂浆及杂物清理干净，并将扁锚穿入钢绞线。 b、将夹片嵌入钢绞线与锚具之间。夹片嵌入后，随即用手锤轻轻敲击，使得夹紧钢绞线，但夹片外露长度应整齐一致. c、顶压油缸处于回油状态，向张拉缸供油，开始张拉。张拉至
张拉压浆安全技术交底 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
技术交底书 表格编号 1311项目名称乐清湾港区疏港公路南塘至乐成段工程第3施工标段第页 共页交底编号 工程名称预制梁施工 设计文件图号 施工部位张拉压浆安全技术交底 交底日期 张拉压浆安全交底内容：适用于疏港3标梁体张拉压浆安全作业。 一、预应力张拉施工的特点 1、张拉作业次数多，相对存在频繁的交叉作业。 2、作业空间较窄，张拉同步性要求严格。 二、张拉作业可能的事故类型、原因、预防措施 事故类 型 原因预防措施 飞夹片、飞锚具、飞钢绞线1、没有按照规范安装。 2、夹片、锚具、钢绞线 存在质量问题。在使 用前没有严格检查。 3、人员误操作，张拉压 力超过规定值。 4、张拉后，有外力碰撞 钢绞线或锚具。 1、安装前检查夹片、锚具、钢绞 线的出厂合格证书。 2、安装前检查夹片、锚具、钢绞 线的外观质量。 3、按照标准要求安装张拉器具， 安装后由专人复查。 4、严格张拉机具标定制度。 5、张拉中严格监控压力表读数， 避免超张拉。 6、禁止在张拉后，用力敲打钢绞 线和锚具。 滑丝1、张拉时锚具锥孔 与夹片之间有杂物。 2、钢绞线上有油 污、锚垫板喇叭口内有 混凝土和其它杂物。 3、张拉中钢绞线意 外受高热，发生回火变 形。 4、夹片、钢绞线的 硬度不够。 1、安装前检查夹片、锚具、钢绞 线的出厂合格证书。 2、安装前清除夹片丝扣内、锚具 锥孔内、钢绞线上的杂物、油 污。 3、禁止钢绞线受到电弧热、氧焊 热。 钢绞线1、钢束在孔道内部1、穿钢绞线时避免发生绞股。
张拉压浆工安全操作规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
张拉压浆工安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、岗位安全职责 1.1负责张拉、压浆设备日常保养、检查、调整、维修 并做好记录。 1.2负责张拉、压浆设备及操作人员的安全。 2、岗位任职条件 2.1必须接受过专业技能和安全技术培训。 2.2必须持证上岗。 3上岗作业准备 3.1正确佩戴好防护用品。 3.2张拉台座两端必须设置防护墙，沿台座外侧纵向每 隔2—3米设一个防护架。 3.3作业区域应设置明显的警示标志，非作业人员不得
进入。 3.4高压油泵与千斤顶之间的连接件必须完好、紧固;张拉、压浆设备上的防护装置完好有效;高压油泵油表及液压控制元件灵敏可靠。 3.5有安全技术交底，明确张拉压浆工艺及安全注意事项。 4、安全操作规程 4.1确定两端张拉或单端张拉。 4.2张拉时千斤顶操作人员和测量人员必须站在千斤顶侧面。 4.3张拉时分级加载，将钢绞线达到初张应力。张拉控制采用张拉应力和伸长值双控，以应力控制为主，以伸长值进行校核，当实际伸长值与理论伸长值差超过6％时，应停止张拉，查明原因采取措施后再进行施工。 4.4张拉顺序为先中间后两边对称张拉，千斤顶轴线与
广深沿江高速公路（深圳段）项目路基桥涵工程第３合同段 现浇箱梁模板施工三级技术交底 施工单位:广东省长大公路工程有限公司 编制时间：二〇一〇年十二月
１、工程概况 广深沿江高速（深圳段）第三合同段机场互通主线桥第十四联右幅及第十五联右幅(K7４+834~K7５+1３4）共十跨现浇箱梁,箱梁跨径布置为十四联2９９4+3×30+２99４,十五联2９94+3×30+299４。 箱梁梁体采用C50混凝土,采用单箱多室断面(第十四联右幅箱梁为单箱五室截面，十五联右幅为单箱三室截面），桥面宽度变化采用改变箱室尺寸调整,外腹板采用斜腹板形式，顶板横向坡度与桥面横坡一致，底板与顶板平行。箱梁梁高1．8m,顶板及底板宽度沿纵桥向减小或增大,两侧悬臂翼缘板宽3.65m,悬臂端部厚度20cm，根部厚度50ｃm,悬臂下缘在距离悬臂端1．6５m处设有折点,折点位置悬臂厚25ｃｍ。箱梁顶板厚25cm，底板厚25ｃm，腹板厚４５cm。中支点横隔板两侧各3.６ｍ长变截面段，腹板厚度由45ｃm渐变至75cm,顶板厚度由２5ｃm渐变至50ｃm，底板厚度由25cm渐变至6０cm。箱梁梁体斜置,顶面横坡为2％,其横坡由柱顶高程、垫石支座厚度及梁底砌块调整。 2、施工方案简介 机场互通主线桥水上箱梁采用搭设钢管支架逐孔现浇法。碗口支架纵向及横向步距均为0.6m。水中单根钢管桩设计承载力不大于120t,钢管桩顶部横向布设3I56ａ工字钢承重梁和纵向承重贝雷梁；在贝雷梁上横向布置I25a工字钢分布梁,间距为18０cm，在墩顶附近位置加密为1００ｃm；I25工字钢分布梁顶面纵向布置I１2．6工字钢和Φ4８×３.5mｍ碗扣支架，碗扣支架上布设I１2.６工字钢,最后布置模板系统。 机场互通主线桥水上箱梁施工采用落地钢管支架。钢管桩的直径为８2cm，壁厚１cm。水中钢管桩纵向间距控制在8~1０m,横向间距控制为4ｍ，横向钢管桩数量随桥面宽度而改变。箱梁混凝土浇筑采用两次性浇筑完成,第一次浇注至腹板与顶板交
施工技术交底 交底内容： 预制箱梁底座的设置 箱梁是一种薄壁结构，预制构件的尺寸要求严格。因此，在设置箱梁底座时必须严格执行下述要求，以保证箱梁的制作质量，为顺利安装创造条件。 （1）认真处理好地基，清除不均匀沉降。因箱梁在未施加预应力以前，其自重完全由底座承担，如地基处理不当，产生不均匀沉降，会导致大梁裂缝。处理地基时，应视地基土壤的性质及地下水位的情况，分别采取不同的措施。如换填砂砾料、打入木（砂）桩、重锤夯实等措施，使地基土壤的压实度达到90%以上。（2）搞好预制场地的排水设施，特别是底座周围不容许有集水。底座周围地面采用混凝土硬化，场地做成1%～2%的双向横坡或单向横坡，便于迅速排掉雨 水和养生水等地表水，不使地表水浸泡底座，以免引起底座的不均匀沉降。（3）底座设置应牢固可靠，整体性好，以免多次周转使用而遭到破坏。用钢筋混凝土修建固定台座，台面的尺寸与梁底尺寸相匹配，台座出露的棱角用三角铁包边以防止在使用过程中掉角，台座上应预留两侧边模的对拉孔和移梁钢丝绳槽。台座侧面必须平整光滑，以保证侧模的安装就位和箱梁梁底的平整度。台座的基底必须有足够的承载力，台座的基底端头2m范围内基础范围必须扩大，并用φ16钢筋网加强处理以便能够承受张拉后两端头有足够的承载力，避免台座下沉、开裂。 施工方法及技术要求 1、浇筑混凝土前，应对支架、模板、钢筋和预埋件进行检查，并做好记录，符合设计要求后方可浇筑。模板内的杂物、积水和钢筋上的污垢应清理干净。模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。浇筑混凝土前，应检查混凝 土的均匀性和坍落度。 2、浇筑前严格检查伸缩装置，护栏、泄水管钢板等预埋件是否齐全，位置是否准确无误后方能浇筑。梁体混凝土设计为C50（20m箱梁），严格控制混凝土配合比及骨料粒径，梁端2m范围内及锚下砼局部应力大，钢筋密、要求早期强度高，骨料粒径更应严格控制，保证间隙填充密实。混凝土采用自动计量拌合站拌和，水平运输采用砼运输车，龙门吊或汽车吊起吊入模。混凝土灌注方向从梁的一端循序进行至另一端。水平分层，竖向分段，每层厚度不得大于30cm，上下层时间间隔不超过1小时。混凝土振捣以附着式振动器为辅，插入式振动器为主。主要采用侧振工艺，附着式振动器的布置距离，应根据构造物形状及振动器性能等情况并通过试验确定。附着式振动器要集中控制，浇筑到什么位置振捣到什么部位，振动器和侧模要密贴牢固，以使混凝土最大限度地吸收振动力，振动时间以
1.梁体设计为钢波纹管（Φ90）内穿撑管（Φ80），全桥共2800余米，委托具有相应资质的生产厂家加工。波纹管接头采用宽胶带包缠紧密，以免漏浆。管道与锚具垫板的连接部，内用泡沫海绵等软物密封，外用塑料胶带裹紧以防漏浆。要高度重视波纹管的安装质量，应事先按设计图中预应力筋的曲线坐标在两侧模板或箍筋上定出曲线位置(以波纹管底为准)，固定波纹管用Φ10钢筋设置“#”字形定位网架，定位网直线段每70cm布置，曲线段加密为40cm一道。网架顶与钢筋骨架焊接牢固，防止管道上、下、左、右移动而改变预加应力的坐标位置，安放后的管道必须平顺、无折角。当波纹管与钢筋发生矛盾时，适当移动钢筋保证管道位置的正确。另外根据设计图纸在腹板曲线段也设置防崩钢筋，间距50cm。所有防崩钢筋均需勾住主梁纵向钢筋。 2.预应力管道在孔道一端设置出浆孔（观察），采用PVC管，顶部露出梁面 10cm以上，并用胶布封口。 3.在穿束前，用高压气泵冲洗孔道，清除孔道内的污物和积水。管道在模板内安装完毕后，应将其端部盖好，防止水或其他杂物进入。点我：送工程实用干货。 二、钢绞线下料及穿束 1.钢铰线下料前，必须对设计图纸中提供的下料长度、钢铰线伸出锚垫板的长度等数据进行复核，确认无误后方可进行。钢绞线穿束前按设计要求编束。 2.钢铰线断料应用砂轮切割机切割，不得用电、气切割。钢绞线下料长度既要满足使用要求，又要防止下料过长造成浪费。采用二端张拉的钢筋束，每根钢绞线的长度用下式确定： L=L0＋2L1（两端张拉）， L=L0＋L1（一端张拉）式中：L0—孔道长度 L1—钢绞线一端预留工作长度（设计0.7m）
3.锚垫板要按照设计给定的角度、坐标值固定在木模板上，垫板与孔道严格对 中并与孔道轴线垂直，螺旋钢筋及锚下加强钢筋按设计正确放置。 4.预应力钢绞线采用先穿法，采用人工配合穿束机逐根穿束，套入特制牵引头，以防扎破波纹管。用对讲机互相联络，穿束过程中要核对钢束外露长度及束数。在浇筑混凝土前仔细检查波纹管，发现有破损处及时修补，防止波纹管漏浆。 穿束完成后，必须及时将露出锚垫板的钢铰线束用胶布缠绕，以免在施工过程 中产生锈蚀，影响预应力张拉的效果。 三、预应力筋张拉 1、张拉前准备工作 （1）张拉机具设备应与锚具配套使用，并应在进场时进行检查和校验。 （2）张拉使用的各种机具设备及仪表由专人负责，张拉前对有关设备（包括千 斤顶、油泵油表、胶管）应定期维护和校验。正常情况下千斤顶使用6个月或 张拉300次或在使用过程中出现不正常现象就需要进行校验。每台油泵在校验 时应配备两块压力表，均应进行校验，其中一块留做备用。 （3）预应力张拉须待梁体混凝土达设计强度95%、弹性模量90%以上且龄期不 少于7天后才可进行。 （4）孔道预应力束编号：面向路线行进方向，由左向右依次编号。 （5）预应力筋张拉伸长量与设计伸长量进行校核，并报设计审核后采用。 （6）现场搭设张拉平台，平台后方必须设置挡板，挡板采用不小于5cm大板并 安置警示标志，平台后方严禁站人。 （7）预应力筋张拉前，应锚垫板上灰浆清除干净。上锚具，按照不同型号的 束道安装锚具，锚具和夹片要同时安装。
安检-7 龙青高速公路莱西至城阳段工程 安全交底记录表 施工单位：中国水电建设集团路桥工程有限公司合同号：六:
四、预应力张拉安全实施工作 1.张拉前的准备和检查 （1）张拉区域设置明显的安全标志，禁止非工作人员进入。 （2）材料堆放整齐，场面整洁，通道畅通。 （3）电器设备符合用电规范，做到一机一闸一保护，线路完好无裸露。 （4）张拉机具搭设防雨防晒棚，防止张拉时雨淋日晒，以保证油路畅通，正常使用，对所有张拉机具进行全面检查。 ~ （5）高压泵与千斤顶之间的所有连接点、紫铜管的喇叭口是否完好无损、锣丝是否拧紧。 （6）核对油压表性能是否良好。 2.张拉作业实施 （1）操作人员站立位置安全，有回旋余地。 （2）张拉时，构件两端不准站人，操作人员站在侧面，两端设置防护栏（罩）高压油泵放在离构件端部左右侧。 （3）加压时，高压油泵操作人员注意与千斤顶操作人员保持联系，避免过快或不协调导致失误。操作人员配备对讲机。 （4）张拉时千斤顶后方不得站人，不得在有压力的情况下旋转张拉工具的锣丝或油管接头。 / （5）张拉时如遇临时停电，要立即拉闸断电，以防突然来电发生危险。 （6）张拉台座前后均应设挡板，以保护张拉人员和路人安全。 3.张拉后的工作 （1）张拉后要拉闸断电，关闭油门，静停3—5分钟后再紧锣丝，操作人员应站侧面并用板手操作，以防止钢筋断裂伤人。 （2）参加张拉人员张拉工作完毕，要将张拉机具安全撤离现场，并进行保养，为下一次张拉做好准备。 五、预应力张拉安全注意事项 1. 先张法张拉中和未浇混凝土之前，周围不得站人和进行其它作业。浇筑混凝土时，震捣器不得撞击钢丝（钢束）。用卷扬机滑轮组张拉小型构件时，张拉完成后应切断电源和卡固钢丝绳。 ~ 2.加强对张拉设备及锚具进行检查校验。在预应力张拉做业中,必须特别注意安全,因为预应力筋被张拉后,其本身将蓄有很大的能量,万一预应力筋被拉断或锚具与千斤顶失效,巨大的能量就会急剧释放,有可能造成很大的危害。因此,无论在任何情况下,作业人员都必须躲开预应力千斤顶的正面,以免发生不可预见的事故。 3.操作千斤顶油泵的人员与测量千斤顶油缸伸长值人员，应该站在千斤顶的侧面操作尤其是操作千斤顶油泵的人员在油泵开动过程中，不得擅自离开岗位，如需离开，则必须把油门全部松开或切断电源。 4. 钢筋张拉或冷拉时，螺丝端杆、套筒螺丝必须有足够的长度；夹具应有足够的夹紧能力，防止锚夹不牢而滑出。 5．严禁酒后进行张拉作业。
预应力砼箱梁安装施工技术交底 施工单位及标段 徐州市公路工程总公司 疏港高速公路ZJG-A2标 技术交底日期2014年05 月29 日 分项工序名称预应力砼箱梁安装技术交底地点交底 项目部会议室 技术交底内容 一、工程概况 本标段范围内共有7座桥梁。分别是K5+990太字圩港大桥、K7+548张皋路分离式立交、K8+137晨阳路分离式立交、K8+402.5晨中河中桥、晨阳互通C匝道跨主线桥、K9+413.2晨阳互通主线跨晨丰路桥、K10+495南横套河大桥。其中，采用装配式预应力组合砼箱梁的桥梁为： K5+990太字圩港大桥：桥梁上部结构跨径组合为5×30m，全桥共分为一联，先简支后连续，采用装配式预应力砼连续箱梁。30m预应力箱梁，砼标号为C50。本桥计5跨，每跨设计10片箱梁，共计50片。边跨中梁吊装重量为90.1t，边跨边梁吊装重量99.1t，中跨中梁吊装重量88.2t，中跨边梁吊装重量为96.6t。 K7+548张皋路分离式立交：桥梁上部结构跨径组合为4×25+4×25+4×25m，全桥共分为三联，先简支后连续，采用装配式预应力砼连续箱梁。25m 预应力箱梁，砼标号为C50。本桥共计12跨，每跨设计10片箱梁，共计120片。边跨中梁吊装重量为70.9t，边跨边梁吊装重量77.7t，中跨中梁吊装重量68.5t，中跨边梁吊装重量为75.6t。 K9+413.2晨阳互通主线跨晨丰路桥：桥梁上部结构跨径组合为5×25+5×25+5×25m，全桥共分为三联，采用装配式预应力砼连续箱梁。25m预应力箱梁，砼标号为C50。本桥共计15跨，每跨设计10片箱梁，共计150片。边跨中梁吊装重量为70.9t，边跨边梁吊装重量77.7t，中跨中梁吊装重量68.5t，中跨边梁吊装重量为75.6t。 K10+495南横套河大桥：桥梁上部结构跨径组合为4×25+5×25m+5×25m，全桥共分为三联，采用装配式预应力砼连续箱梁。25m预应力箱梁，砼标号为C50。本桥共计14跨，每跨设计10片箱梁，共计140片。边跨中梁吊装重量为70.9t，边跨边梁吊装重量77.7t，中跨中梁吊装重量68.5t，中跨边梁吊装重量为75.6t。 三、箱梁架设方案 1、架梁方案确定
30米预制T梁张拉压浆技术交底 （赤锡2号桥） 一、工程简介 赤锡2号桥位于赤锡乡赤锡村巷柄里自然村西侧山坳处，起点桩号为K50+966.50，终点桩号K51+363.5，桥长397米。桥型布置为3×30+2×（5×30）米预应力连续T梁。全桥30米预制T梁共182片，共张拉钢筋156吨。采用高强度低松弛7丝捻制的预应力钢绞线，公称直径15.20mm，公称面积139mm2，标准强度f pk=1860Mpa，弹性模量Ep=1.95*105MPa,1000小时后应力松弛力不大于 2.5%。 后张法预应力梁板施工顺序：模板安装→钢筋加工及安装→砼浇筑→钢绞束的张拉 →孔道压浆→出坑 二、施工计划 根据总体施工计划的要求，赤锡2号桥梁板预制计划如下： 赤锡2号桥30米T梁预制计划 序号月份数量具体计划备注 1 10月 1 左幅2-2# 第1片梁板 2 11月40 第1孔14片，第2孔13片，第3孔13片 3 12月45 第3孔1片，第4、5、6孔42片，第7孔2片 4 1月4 5 第7孔12片，第8、9孔28片，第10孔5片 5 2月28 第10孔9片，第11孔14片，第12孔5片春节放假 6 3月23 第12孔9片，第13孔14片 三、张拉压浆施工方案 张拉施工 1、张拉前，混凝土强度不小于设计规定值，养生时间遵从设计规定。 2、本项目采用镀锌波纹管，制作时注意线形平顺，定位准确，定位筋间距满足要
求。施工前检查波纹管的完整性，存在折痕、小孔等需及时封闭，防治漏浆堵塞波纹管，影响钢绞线的穿入。 3、穿入钢绞线时，注意保持钢束的顺直，避免出现钢绞线缠绕，交叉等，影响张 拉效果。 4、张拉采用双控的方法，张拉前做好千斤顶及油泵的检查工作，并根据技术员提 供的油压表读数和理论伸长量，进行张拉，实际伸长量与理论伸长量相比较，控制在+6%以内。 5、钢束应采用两段同时张拉，张拉顺序应按照设计要求，原则上采用“先上后下， 先中间后两边，对称于构件截面的竖直轴线”的顺序； 6、张拉程序： 0 初应力控制张拉应力（持锚2min）锚固。 7、一束张拉完成后，检查断丝、划丝情况是否满足要求，若不满足，则需重新穿 束张拉。穿束时做好标记，防止滑丝。 8、预应力钢绞线在张拉控制力达到稳定后方可锚固，端头多余钢绞线采用砂轮切 割，禁止使用电弧焊切割。锚具应用混凝土保护，避免长期外露出现锈蚀。 孔道压浆 1．在张拉结束后的14d之内进行孔道压浆，孔道压浆一般采用水泥浆，强度不低 于设计规定。水灰比一般0.4～0.45之间，掺入减水剂的可减少至0.35,所用水泥不低于425号普通硅酸盐水泥,其龄期不超过一个月. 2．水泥浆自调制至灌入孔道的延续时间，不宜超过30～45min。压浆前，须将孔道冲洗洁净、湿润。压浆的次序是先施工下部的孔道，再施工上部的孔道。 3、水泥浆泌水率，膨胀率及稠度要满足有关规定，24h后泌水应全部被浆吸收。 4．压浆应缓慢、均匀的进行。压浆应达到孔道另一端饱满和出浆，并达到排气孔 排出与规定稠度相同的水泥浆为止。压浆时，每一工作班留取不少于3组的7.07×7.07×7.07cm立方体试件，标准养护28d，检查其抗压强度作为水泥浆质量的评定依据。 四、质量控制要点 张拉施工：
交底内容： 一、执行标准： 2、支架布设
版本/修改:B/0 表式编号：NXLQ/CX-JL-35 第3页共8页 3、支架预压 为消除支架地基在全部施工荷载下可能引起的非弹性变形，施工前要在底模上对支架进行 预压，预压重量按设计文件要求为箱梁重量的100%计（含侧模和施工荷载），预压采用码放沙 袋，加载及卸载顺序为0-50%-80%-100%-80%-50%0。 在底模上布设观测点进行沉降观测。沿每跨底模的纵向至少布置五个观测断面，其中在桥 跨端头（距墩台1m处）和1/4跨处各布置两个，另一个布置在支架的跨中部分，每个观测断面 在支架横断面上分左中右设置三个沉降观测点。预压前先对各观测点进行高程观测记录，然后 在箱梁支架上选取整跨面积施加箱梁同等重量的预压荷载进行预压，并对沉降进行观测，取得
准确的观测数据。另外，1/4跨和跨中的3个沉降观测点，同时作为支架位移观测点，在预压前对这3个位移观测点进行坐标测量记录，预压完成后在卸载前再次对位移观测点进行坐标测量记录，确定支架预压的位移数据。对于支架地基也要同时进行预压观测，观测点设置在支架砼垫块上，每跨对应1/4跨和跨中在支架两侧各设置3个地基沉降观测点，按支架预压的观测记录方法进行地基沉降观测记录。加载前、加载后及预压期每天都对测点进行观测，支架日沉降量不得大于2.0毫米（不含测量误差），方可撤除荷载。一般梁跨预压时间为7—10 天。撤除预压荷载后，观测并计算弹性沉降量数据，弹性沉降部分，考虑在箱梁底模预拱度中，按预压实测的支架沉降量数据，对模板高程进行调整，确保砼浇注后的高程符合要求。箱梁底模预拱度调整在每跨桥沿纵向按抛物线控制，抛物线的起、终点为墩台中心，顶点位于跨中，顶点高度按实测的弹性沉降量数据确定。 版本/修改:B/0 表式编

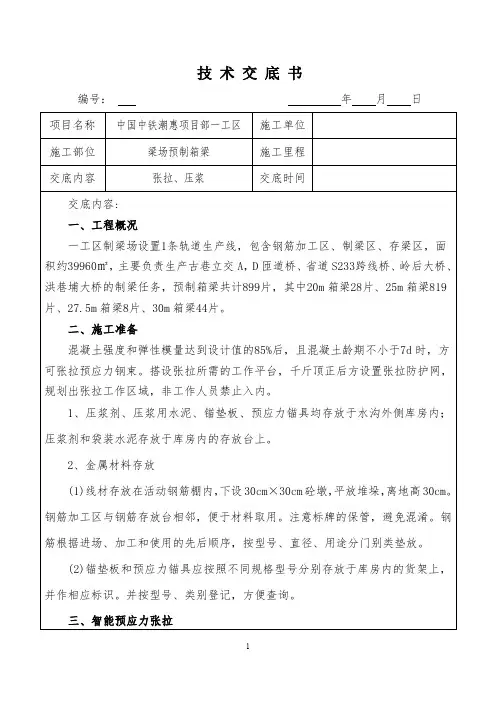

预应力拉压浆封锚技术交底书 编号：
倍，油泵容量宜为拉千斤顶总输油量的1.5倍以上。与千斤顶配套使用的压力表宜采用防震型，其精度等级不低于1.0级，最小刻度值不大于1MPa，表盘直径不小于15cm，表盘量程应在工作最大油压的1.25～2倍之间。 ⑥千斤顶校准周期：使用前、使用一个月、拉作业300次、大修、漏油严重经拆修。 ⑦压力表校准周期：1.0级压力表1周，0.4级压力表1个月；拉作业300次；更换用油规格、使用超过允许偏差、发现异常故障时。 ⑧压浆顺序：孔道压浆应在终拉24小时完成，特殊情况须在48小时完成，按先纵向、再竖向、后横向施工，和自下而上的顺序进行。同一孔道压浆，应连续进行一次完成。 ⑨拉的环境温度不宜低于0度。 2、纵向预应力 钢绞线切割：采用砂轮机切割，严禁使用电弧焊等设备烧断。 下料：钢绞线下料在特制的放盘筐中进行，防止钢绞线弹出伤人和扭绞，下料筐可使用脚手架钢管自制。为节约用料，钢绞线首次下料长度=孔道实际长度+油顶高度×2+工具锚厚度×2+限位板的有效高度×2+50cm（注意：0#块钢绞线下料时需考虑孔道摩阻试验，每端再各增加30cm长），以后下料长度根据实际使用情况进行调整，做预应力损失实验的钢绞线下料长度须加长80cm。下料钢绞线的切割口两侧30mm处采用胶带包裹，防止散丝。 钢束存放：下料完成的钢绞线根据预应力孔道长度分别用1mm铁丝编束绑扎，绑扎间距不大于1.5m，编束后的钢绞线应顺直不得扭转，按编号进行分类存放， 穿束：穿束前清除孔道杂物，检查钢绞线油污油污等。对于施工前几个块段由于钢束较短可人工单根穿入，随着施工块段增加，钢束较长，宜利用卷扬机进行整束传入。 拉准备：检查梁砼强度、弹模、龄期是否达到设计要求；千斤顶及压力表是否在校验有效期；0#块拉须进行喇叭口摩阻、管道摩阻等预应力瞬时损失测试；梁体砼在锚具部分有无缺陷，应在预施应力前修补且达到规定强度；锚垫板上的灰浆清理干净。制作拉架。 拉双控：以拉控制应力为主，以钢绞线伸长量进行校核，两端同步拉，两端实际伸长量应基本一致，均应不超过理论伸长量的±6%，若超过此围应停止拉查找原因。理论伸长量见交底后附理论伸长量表。 拉：每个块段根据交底的预应力束拉荷载及伸长量计算表进行拉。纵向预应力应两端同步拉，并左右对称进行，最大不平衡束不应超过1束，拉顺序先腹板束，后顶板束，最后底板束，从外到左右对称进行。拉完成应对梁体弹性上拱值进行实测。 初拉注意事项：梁两端同时对千斤顶主油缸充油，使钢绞线略微拉紧，充油时随时调整锚圈、垫圈及千斤顶位置，使孔道、锚具和千斤顶三者之轴线相吻合，同时应注意使每根钢

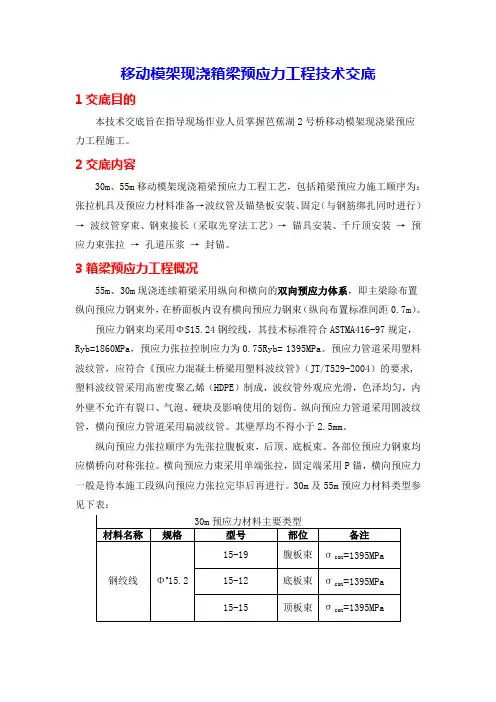

移动模架现浇箱梁预应力工程技术交底 1交底目的 本技术交底旨在指导现场作业人员掌握芭蕉湖2号桥移动模架现浇梁预应力工程施工。 2交底内容 30m、55m移动模架现浇箱梁预应力工程工艺，包括箱梁预应力施工顺序为：张拉机具及预应力材料准备→波纹管及锚垫板安装、固定（与钢筋绑扎同时进行）→波纹管穿束、钢束接长（采取先穿法工艺）→锚具安装、千斤顶安装→预应力束张拉→孔道压浆→封锚。 3箱梁预应力工程概况 55m、30m现浇连续箱梁采用纵向和横向的双向预应力体系，即主梁除布置纵向预应力钢束外，在桥面板内设有横向预应力钢束（纵向布置标准间距0.7m）。 预应力钢束均采用ΦS15.24钢绞线，其技术标准符合ASTMA416-97规定，Ryb=1860MPa，预应力张拉控制应力为0.75Ryb= 1395MPa。预应力管道采用塑料波纹管，应符合《预应力混凝土桥梁用塑料波纹管》（JT/T529-2004）的要求,塑料波纹管采用高密度聚乙烯（HDPE）制成，波纹管外观应光滑，色泽均匀，内外壁不允许有裂口、气泡、硬块及影响使用的划伤。纵向预应力管道采用圆波纹管，横向预应力管道采用扁波纹管。其壁厚均不得小于2.5mm。 纵向预应力张拉顺序为先张拉腹板束，后顶、底板束。各部位预应力钢束均应横桥向对称张拉。横向预应力束采用单端张拉，固定端采用P锚，横向预应力一般是待本施工段纵向预应力张拉完毕后再进行。30m及55m预应力材料类型参见下表：
待混凝土强度和弹性模量达到设计值90%且养生不小于5天，按设计图纸要
求顺序，先张拉悬臂端4m范围内横向预应力，再张拉首段纵向预应力钢束。第二施工段张拉时先张拉纵向预应力，并张拉首施工段剩余部分横向预应力。 其中横向预应力钢束均采用单端交替张拉，顶板和腹板纵向预应力钢束均在施工缝处张拉，并用连接器进行连接接长。 预应力钢束张拉严格按照设计提供的张拉顺序和张拉控制力进行。施加预应力在混凝土强度达到设计强度的90%以后进行，预应力钢束采用张拉应力与伸长量双控，伸长量误差在-3%～6%以内。每端钢丝回缩量控制在6mm以内。 4箱梁预应力施工程序 箱梁预应力施工顺序为：张拉机具及预应力材料准备→波纹管及锚垫板安装、固定（与钢筋绑扎同时进行）→波纹管穿束、钢束接长（采取先穿法工艺）→锚具安装、千斤顶安装→预应力束张拉→孔道压浆→封锚。 5张拉机具及预应力材料准备 1）张拉设备 ①张拉设备选型：横向预应力筋张拉设备采用YDC65Q型千斤顶；纵向预应力筋张拉设备采用智能张拉机YCW500B型。 ②张拉千斤顶进场后，及时组织有经验的技术人员对设备进行检查。经初步检验合格后，需将千斤顶、油表、油泵一起送到当地经主管部门授权的法定计量技术机构进行配套校验，并出具正式检验证书。千斤顶一般使用超过6个月或300次，以及在使用过程中出现不正常现象时，应重新校验。校正工作按以下方法进行： 压力校正方法：将千斤顶及压力环安装在固定的框架中，用已校正过的压力表和在有效期内的压力环配套来校正千斤顶。按油压表每5MPa一级，测出相应的压力环的千分表读数，并换算成相应的压力值。 校正系数=〔油表压力（MPa）×千斤顶面积（mm2）〕/压力环压力（N） 校正千斤顶用的压力环必须在有效期内，压力环的效验有效期为两个月。千斤顶校正前需将油泵、油压表、千斤顶安装好后，试压三次，每次加压至最大使用压力的110%，每次加压后维持5分钟，压力降低不超过3%，否则应找出原因并清除，然后才进行校验工作。注意校验时，油表、油泵不得混用需配套，并记录编号。
安全技术交底 说明：本表头由交底人填写，交底人与接受交底人各保存一份。
张拉工安全技术交底 1.岗位职责与权限 1.1执行国家、行业等有关技术标准、规范和安全操作规程，遵守项目部、工区各项管理规章制度。 1.2按照施工技术交底要求对各类预应力钢筋进行下料、穿束、张拉、压浆、封锚作业，接受现场管理人员施工技术指导，接受业主、设计、监理、政府职能部门及企业主管部门等检查。 1.3及时向班组长或工区长报告突发、紧急情况；完成班组长或工区长交办的其它工作。 1.4有权要求项目部提供劳动防护用品、用具，如：安全帽、安全绳、护目镜、防滑鞋、作业手套等，机物和作业环境处于不安全状态有权拒绝工作，有紧急避险权。 2.岗位资格 2.1年满18周岁以上公民、身体健康。 2.2具有初中及以上文化程度。 2.3具有初级以上职业资格。 2.4经安全生产、职业健康培训考核合格。 2.5具有爱岗敬业和团队合作意识，遵纪守法。 3.岗位知识、技能 3.1熟悉掌握张拉各工艺流程、《张拉工安全技术操作规程》及张拉机具设备(如千斤顶、高压油泵、油泵操作台、锚具等)的安全技术操作规程，了解张拉、压浆、封锚作业质量检验标准。 3.2熟悉使用张拉设备进行张拉，熟悉孔道压浆料的搅拌和灌注及封锚工艺，能操作机具，并对机具进行日常维护保养等。 3.3能熟悉掌握《预应力张拉施工工艺标准》和技术交底中的内容，
并能填写张拉记录等。 3.4熟悉或掌握张拉工岗位的危险有害因素(危险源)及其预防控制措施、岗位关键点和主要工艺参数的控制、自救互救及应急处置措施等。 4.行为安全要求 4.1严格按操作规程进行作业，执行班前安全讲话、交接班等规章制度，禁止各种不安全行为及与作业无关行为，对关键操作进行安全确认，不具备安全作业条件时拒绝作业等。 4.2锚具与预应力钢筋的连结必须牢固可靠，达到规定的要求。 4.3液压千斤顶必须置放平稳，且千斤顶与预应力钢筋前后、上下、左右的方向必须保持高度一致，保证在张拉时受力均衡。 4.4张拉设备(包括压力表)必须按有关规定进行定期标定，在张拉作业时，必须做好“双控”的数据记录；张拉时，台座两端严禁有人，防止锚具、销子和断掉的钢绞线弹出伤人，拆卸销子时，不得强击。 4.5液压系统发生故障后，必须停止作业，检修时应释放压力。 4.6张拉设备使用前，必须进行调试、检测，确认技术性能和安全装置良好后，方可投入使用；锚环和锚塞（夹片）以及连接器使用前，必须检查和试验，合格后方可使用。 4.7张拉设备检修时，必须有专人进行监护，同时在断电的条件下进行。 4.8 张拉作业时和张拉完成后，严禁撞击锚具、钢筋。 4.9 高压油泵与千斤顶之间的连接点，各接口必须完好无损。油泵操作人员必须佩戴防护眼镜，防止油管破裂及接头喷油伤眼。 4.10张拉中，若出现油标振动剧烈、发生漏油、电机声音异常、发生断丝、滑丝等异常现象时，应立即停止作业进行检查，排除隐患后方可再进行张拉。 4.11 张拉完成后应及时灌浆、封锚，孔道灌浆作业，喷嘴插入孔道后，喷嘴后面的胶皮垫圈必须紧压在孔口上，胶皮管与灰浆泵必须连接牢固，堵灌浆孔时应站在孔的侧面。
交底内容：现浇箱梁张拉压浆施工 一、交底依据
1、《施工合同》 2、《植物园渭河大桥设计施工图》 3、《公路工程质量检验评定标准》 4、《公路工程桥涵施工技术规范》 5、《公路工程混凝土施工技术规范》 6、《公路工程施工安全技术规程》 7、本合同段实施性施工组织设计 8、现行有关技术规程、规则及标准 二、原材料要求 预应力所用的材料：钢绞线、锚具、夹片、锚垫板等先通过有关试验室试验，合格后才能使用。 三、施工方法 1、张拉前准备工作 （1）张拉机具设备应与锚具配套使用，并应在进场时进行检查和校验。 （2）张拉使用的各种机具设备及仪表由专人负责，张拉前对有关设备（包括千斤顶、油泵油表、胶管）应定期维护和校验。正常情况下千斤顶使用6个月或张拉300次或在使用过程中出现不正常现象就需要进行校验。每台油泵在校验时应配备两块压力表，均应进行校验，其中一块留做备用。 （3）孔道预应力束编号：沿道路中心线前进方向，由左向右依次编号。
（4）预应力筋张拉伸长量与设计伸长量进行校核，并报审核后采用。 （5）现场搭设张拉平台，并安置警示标志，平台后方严禁站人。 （6）预应力筋张拉前，应将锚垫板上的灰浆清除干净。上锚具，按照不同型号的束道安装锚具，锚具和夹片要同时安装。 （7）千斤顶的限位板和千斤顶后面的工具锚都要和工作锚一致，先装限位板，再装千斤顶，然后在千斤顶后面再装工具锚，再将油泵和千斤顶连通起来，两端准备工作都做好以后，开始张拉。 2、张拉应力控制及伸长量 （1）预应力筋的张拉控制应力应符合设计要求。 （2）预应力筋采用应力控制方法张拉时，应以伸长值进行校核，实际伸长值与理论伸长值的差值应符合设计要求。本工程设计要求，实际伸长值与理论伸长值的差值应控制在±6％以内。若实际张拉过程中伸长量超过此范围，应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉。 3、张拉顺序 （1）预应力筋的张拉顺序应符合设计要求：应遵照对称、均匀的原则进行单个结构物从中间往两侧对称张拉：预应力张拉须待梁体混凝土达到设计强度90%且混凝土龄期不少于10天（冬季14天）后才可进行。 （2）纵向钢束张拉应遵照对称、均匀的原则进行：先腹板束后顶、底板束。同一类型的钢束必须对称同步张拉；张拉顺序：N2 N3 N1 N4，腹板号张拉顺序：（2.4） 3 （1.5）或（2.4）（1.5） 3，两种顺序。如在实际施工中有困难需要调整，应通知技术人员，不得擅自进行。
箱梁施工技术交底 一、概述 本合同段共有预应力砼预制箱梁497榀，其中30m箱梁30榀、20米箱梁467榀。 二、箱梁预制施工工艺流程 清理台座底板、腹板钢筋绑扎，安放预埋件安装外、内模顶板钢筋绑扎浇筑砼养护拆除模型预应力张拉孔道压浆提梁、堆放 三、施工准备 1、材料 正式开工前，应保证本分项工程所用所有材料的备料充足，且应保证材料质量。对于所用的钢筋、钢绞线、锚具、夹片、水泥及其外加剂等，应该按照规定的抽检频率进行报检。经检验，不合格的原材料一律不得使用。 2、机械、设备 为保证正常生产需要，所用机械、设备的功率、性能、生产率以及数量等应该于本工程的施工方案、工期等实际情况相配套。 对一般的机械、设备，在进场后以及开工前应进行常规的检查，发现问题及时进行维修排除。对于预应力张拉设备，应及时送有关具有检验标定资质的单位进行标定。 3、场地
施工场地应合理布局，排水顺畅，不积水。原材料、成品、半成堆放有序，对锈蚀有要求的，还应采取覆盖等保护措施防止锈蚀，同时应设明显的标示、标牌。 4、人员 为保证工期，确保质量，应配备有一定施工经验的技术人员以及合理数量的施工工人。 5、其他 应确保正常施工中的用水、用电的正常供应，以防异常情况下出现的断水、断电情况。因此，场地中应设必要的蓄水池以及发电设备，以备不时之需。 四、施工方法 1、钢筋加工及安装 钢筋必须使用经检验合格的原材料，钢筋加工其形状和尺寸严格按设计图纸及规范执行，钢筋的配筋数量、位置、间距等技术参数严格按设计图纸执行。钢筋的接头如设计图纸未说明，当钢筋直径 ≥12mm时，应采用焊接；当钢筋直径＜12mm时，宜采用绑扎。焊接及绑扎长度应严格执行《公路桥涵施工技术规范》JTJ041-2000(单面搭接焊接长度10d，双面搭接焊焊接长度为5d，焊缝宽度0.7d,焊缝深度0.3d) 。钢筋骨架绑扎前先在底座边上划好钢筋间距线，以控制布筋间距，然后绑扎底板纵筋及箍筋，从中间向两端绑扎腹板钢筋，最后绑扎端头筋。绑扎结束后要检查波纹管定位钢筋的位置，准确率要达到100%。保护层绑扎垫块采用橡胶垫块，（底板保护层厚度为

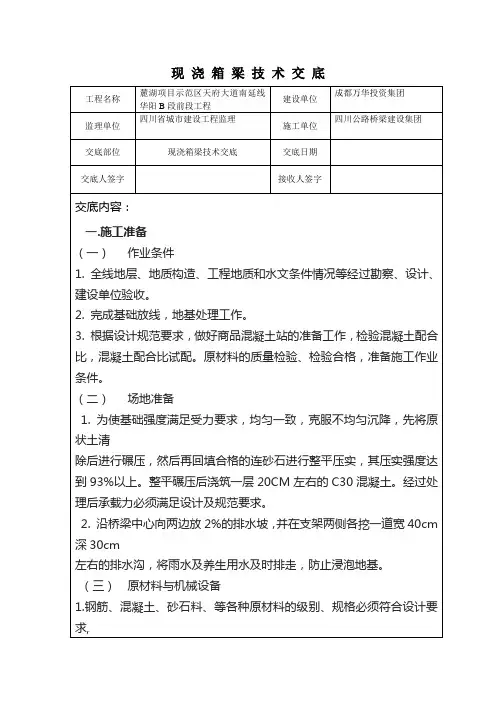

支架现浇箱梁施工技术交底 一、工程概况 广州绕城公路南段SO3合同段位于广州市番禺区东涌镇天益村(原鱼窝头镇)。主线起讫桩号为K5+460.504～K7+098.20。主要工程为鱼窝头互通立交主线桥及主线路基、A～J共十条匝道。 主线桥单幅共计28联（104孔），其中支架现浇连续箱梁9联（35孔），悬臂浇筑箱梁2联（6孔），预制小箱梁17联（63孔）。 匝道桥共计23联（75孔），其中支架现浇17联（55孔），悬臂浇筑3联（9孔），预制小箱梁3联（11孔）。 二、施工方案 上部构造箱梁支架现浇工程是我标段所有工程项目中的重点之一，因其支架现浇孔数较多、地处软基地段、施工周期长、施工难度较大。为优质高效地完成支架现浇箱梁施工任务，保证项目施工总体目标的实现，本工程由生产经理负责现场施工管理，由经理部下属的桥梁施工队组织施工，项目经理部对进场的人员、机械、设备、物资、材料统一管理、统一指挥、统一调动。 依照目前的条件及业主要求，现浇箱梁施工计划投入的人员和主要机械设备如下表： 1、施工人员安排 施工人员组织安排表
2、施工机械设备 根据施工进度情况，机械设备已从我公司或其它施工工地调入，施工机械设备均采用陆路运达施工现场。进场施工机械设备见下表： 主要机械设备表
3、材料组织 本工程主要材料有钢筋、钢铰线、水泥、砂、石料、及拌制混凝土用的各种外加剂等。其中钢筋、水泥、钢铰线为甲供材料，我项目部根据阶段性施工计划安排，在单项工程开工前一个月向业主提出材料计划申请；地材等材料在本标段附近地区就近采购，以质量合格为选择标准。 4、其它配套设施 施工便道，已修筑完成并正在使用；自来水为水源，已经过检验合格；三台500KVA的变压器作为接入电源，低压供电线路接到各施工点，满足现浇箱梁施工需要；钢筋加工场设在主线14#墩右侧，钢筋加工成型后采用平板车运送到各墩位处；砼集中拌和，拌和楼布置在I匝道内侧，砼采用罐车运输，卧泵输送入模。 5、进度计划安排 本合同段现浇箱梁有26联共计90孔，计划于2009年6月开始，到2010年6月结束，详见箱梁总体施工进度计划安排。 三、施工工艺 本项目所处地段为软土地基，需对地基进行处理，处理方法为：将泥浆池或鱼塘所处位置的软土采用石渣进行换填，换填厚度为地表耕植土层厚，整平地基后铺设不少于30cm厚渣石并找平，在其上铺设一层5cm厚粉并精确整平，适当压实后铺设厚度为12cm的钢筋砼预制板，基础处理后在四周开挖排水沟，完成后搭设支架，支架钢管为Φ48×3.5Q235-A级钢管。由于本标段箱梁尺寸不一致，按以下原则进行支架布置设计。 （1）16.3m等宽箱梁：适用于左幅第1、4、6联及右幅4、6联，共5联（18孔），截面为单箱双室，箱梁梁高均为等高1.65m；顶宽16.3m（两侧各含0.1m后浇段），箱梁底宽11.3m，悬臂长2.5m；顶板、底板及腹板局部向内侧加厚。
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 张拉压浆安全技术交底(标准版)
张拉压浆安全技术交底(标准版)导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。 交底内容： 1、预应力筋下料时要防止钢绞线弹出伤人，尤其原包装钢绞线放线时宜用放线架约束，近距离范围内禁止站人； 2、预应力施工时要搭设可靠的操作台。对原有脚手架要检查是否安全，铺板要牢靠。在悬挑部位进行作业的人员必须佩戴安全带。 3、预应力筋或拉索安装时，要防止预应力筋或拉索甩出或滑脱伤人。 4、预应力施工作业处的竖向上、下位置禁止其他人员同时作业;并设置安全护栏和安全警示标志。 5、张拉设备使用前，要清洗工具锚夹片，检查齿形有无破坏，保证有足够的加持力。 6、预应力筋张拉时，其两端正前方禁止站人或穿越，操作人员必须位于千斤顶侧面。 7、在油泵和灌浆泵等工作过程中，操作人员不得离开岗位。
8、所有电气设备使用前必须进行安全检查，及时更换或消除隐患；意外停电时，立即关闭电源开关。防止电气设备受潮漏电。 9、电焊时操作人员应戴安全面罩，其他人员不能直视强光。 10、孔道灌浆时操作人员要注意保护眼睛和皮肤，避免接触水泥浆。 11、在电焊、气割等涉及明火的作业时和作业结束后，必须采取防火措施。 12、预应力施工人员必须遵守工地有关其他安全生产的规定。 说明： 混凝土强度达到设计张拉强度及龄期后，方可张拉。张拉根据设计要求采用相应的千斤顶和高压油泵张拉，采用两端同步、对称、分批张拉。张拉设备在首次使用或使用次数超过200次或停用时间超过6个月时，千斤顶校验应选择有资质的专业部门进行。 因预应力值的准确性对箱梁的质量的影响至关重要，所以张拉施工之前必须校核张拉设备，张拉机具必须由专人操作。 XX设计有限公司 Your Name Design Co., Ltd.
