光伏支架类型及常见问题
光伏支架作为光伏电站重要的组成部分，它承载着光伏电站的发电主体。支架的选择直接影响着光伏组件的运行安全、破损率及建设投资，选择合适的光伏支架不但能降低工程造价，也会减少后期养护成本。
一、光伏支架类型
1、根据材料分类
根据光伏支架主要受力杆件所采用材料的不同，可将其分为铝合金支架、钢支架以及非金属支架，其中非金属支架使用较少，而铝合金支架和钢支架各有特点。
2、根据安装方式分类
二、固定式光伏支架介绍
光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳辐射。根据倾角设定情况可以分为：最佳倾角固定式、斜屋面固定式和倾角可调固定式。
1、最佳倾角固定式
先计算出当地最佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。
1）平顶屋面-混凝土基础支架
平顶屋面混凝土基础支架是目前平屋面电站中最常用的安装形式，根据基础的形式可以分为条形基础和独立基础；支架支撑柱与基础的连接方式可以通过地脚螺栓连接或者直接将支撑柱嵌入混凝土基础。
平顶屋面条形混凝土基础支架
a.地脚螺栓连接
b. 直接嵌入基础
平顶屋面独立混凝土基础支架
平顶屋面混凝土基础支架安装方式优点为抗风能力好，可靠性强，不破坏屋面防水结构；缺点为需要先制作好混凝土基础，并养护到足够强度才能进行后续支架安装，施工周期较长。
2）平顶屋面-混凝土压载支架
混凝土压载支架施工方式简单，可在制作配重块时同时进行支架安装，节省施工时间，但其抗风能力相对较差，设计配重块重量时需要充分考虑到当地最大风力。
平顶屋面混凝土压载支架
3）地面电站-混凝土基础支架
地面电站混凝土基础支架多种多样，根据不用的项目地质情况，可选择对应的安装方式，以下主要介绍现浇钢筋混凝土基础、独立及条形混凝土基础、预制混凝土空心柱基础等几种最常见的混凝土基础安装形式。
现浇钢筋混凝土基础
根据基础形式不同，现浇钢筋混凝土基础可分为现浇混凝土桩和浇注锚杆。施工工艺都是先开孔，然后放入钢筋和混凝土，经养护凝固后与支架连接。其中现浇混凝土桩基础可以通过埋设地脚螺栓与支架支撑柱连接，可以直接将支撑柱嵌入混凝土，浇注锚杆基础不需成桩。现浇钢筋混凝土基础开挖土方量少，混凝土钢筋用量小，造价较低、施工速度快。但施工易受季节和天气等环境因素限制，施工要求高，一旦做好后无法再调节。
a.直接嵌入基础
b.地脚螺栓连接
c.浇注锚杆
现浇钢筋混凝土基础
②独立及条形混凝土基础
独立及条形混凝土基础采用配筋扩展式基础，施工方式简单，地质适应性强，基础埋置深度可相对较浅。但工程量大，所需人工多，土方开挖及回填量大，施工周期长，对环境的破坏大。
a.独立混凝土基础
b.条形混凝土基础
③预制混凝土空心柱基础
预制混凝土空心柱基础广泛用于水光互补电站、滩涂地电站等地质条件较差的电站。同时由于基础高度优势，也被较多用于山地电站以及农光互补电站。
a. 水光互补电站
b.山地电站
预制混凝土空心柱基础支架
4）地面电站-金属桩支架
金属桩支架在地面电站中应用同样非常广泛，主要可分为螺旋桩基础支架和冲击桩基础支架。
①螺旋桩基础支架
螺旋桩支架根据是否带法兰盘可分为带法兰盘螺旋桩支架和不带法拉盘螺旋桩支架；根据子叶形状可分为窄叶连续型螺旋桩支架和宽叶间隔型螺旋桩支架。
a.带法兰盘螺旋桩支架
b.不带法兰盘螺旋桩支架
带法兰盘的螺旋桩可用于单柱安装或双柱安装，而不带法兰盘的螺旋桩一般只用于双柱安装。
a.窄叶连续型螺旋桩
b.宽叶间隔型螺旋桩
宽叶间隔型螺旋桩支架的抗拉拔性要好于窄叶连续型螺旋桩支架，在风力较大地区应优先考虑宽叶间隔型螺旋桩支架。
冲击桩基础支架
冲击桩基础支架，也叫金属纤杆基础支架，主要是利用打桩机直接将C型钢、H 型钢或其他结构钢打入地面，这种安装方式非常简单，但抗拉拔性能较差。
冲击桩光伏支架
对于金属桩基础，其主要优点有：用打桩机把钢桩打入土中，无需开挖地面，更环保；不受季节气温等限制，可在包括北方冬季的各种气候条件下实施；施工快捷方便、大幅缩短施工周期，能方便迁移及回收；打桩过程中基础便于调节高度。缺点主要有：在土质坚硬地区打桩很困难；在含碎石较多地区打桩容易破坏镀锌
层；在盐碱地区使用抗腐蚀能力较差。
2、斜屋面固定式
考虑到斜屋面承载能力一般较差，在斜屋面上组件大都直接平铺安装，组件方位角及倾角一般与屋面一致。根据斜屋面的不同，可分为瓦片屋顶安装系统与轻钢屋顶安装系统。
1）瓦片屋顶安装系统
瓦片屋顶安装系统主要由挂钩、导轨、压块以及螺栓等连接件组成。首先将挂钩固定在瓦片下面的混凝板或檩条上，然后通过螺栓将导轨安装在挂钩上，最后利用压块将组件固定在导轨上。
a.挂钩
b.导轨
c.压块
2）轻钢屋顶安装系统
轻钢屋顶，也叫彩钢瓦屋顶，主要用于工业厂房、仓库等。根据彩钢瓦形式不同，可以将其分为角弛型轻钢屋顶、直立锁边型钢屋顶以及梯型轻钢屋顶。
a.角弛型彩钢瓦
b.直立锁边型彩钢瓦
c.梯型彩钢瓦
角弛型轻钢屋顶和直立锁边型轻钢屋顶主要通过夹具作为连接件，将导轨固定在屋面上，而梯型轻钢屋顶需要采用自攻螺栓将连接件固定在屋面。不管哪一种屋
面形式，在选择连接件时一定要进行实地测量“角弛”“直立边”“梯形”尺寸，确保连接件和屋面匹配，而在梯型轻钢屋顶支架安装时还要做好防水措施，避免螺栓钻孔处发生漏水。
3、固定倾角可调式
固定倾角可调式是指在太阳入射角变化转折点，定期调节固定式支架倾角，增加太阳光直射吸收，在成本略增加情况下提高发电量。
a.推拉杆式可调支架
b.圆弧式可调支架
c. 千斤顶式可调支架
d.液压式可调支架
三、跟踪式光伏支架
跟踪式光伏支架通过机电或液压装置使光伏阵列随着太阳入射角的变化而移动，从而使太阳光尽量直射组件面板，提高光伏阵列发电能力。根据追踪轴数量可分为：单轴追踪系统和双轴追踪系统
1、平单轴跟踪系统
光伏方阵可以随着一根水平轴东西方向跟踪太阳，以此获得较大的发电量，广泛应用于低纬度地区。根据南北方向有无倾角可分为标准平单轴跟踪式和带倾角平单轴跟踪式。
2、斜单轴跟踪系统
追踪轴在东西方向转动的同时向南设置一定倾角，围绕该倾斜轴旋转追踪太阳方位角以获取更大的发电量，适合应用于较高纬度地区。
a.标准平轴追踪
b.带倾角平单轴追踪
斜单轴追踪系统
3、双轴跟踪系统
采用两根轴转动（立轴、水平轴）对太阳光线实时跟踪，以保证每一时刻太阳光线都与组件板面垂直，以此来获得最大的发电量，适合在各个纬度地区使用。
双轴跟踪系统
4、几种支架运行方式对比
1、工程概况和特点 1.1 工程简述 中民投同心200MWp 光伏并网发电项目位于同心县县城北偏西方向，距同心县城直线距离约8km,距吴忠市直线距离约107km。场址区临近同新路和无名县道，交通、运输条件便利。同心县位于宁夏回族自治区中南部,是宁夏中部干旱带核心区,东与甘肃环县相邻,南与固原市接壤,西与海原县相邻,北与中宁、红寺堡接壤。全县总面积4662. 1 6平方公里,辖7镇4乡2个管委会171 个行政村,总人口39. 8 万人,其中：回族人口34.16 万人,占85.8 %,是全国建制县中回族人口比例最高的县,著名的回族之乡。同心县境内,银武高速，G109 （北藏）国道，省道银平公路，惠平公路，盐平公路穿越而过,已形成四纵五横的公路网,交通便利。同心县地处鄂尔多斯台地与黄土高原北部的衔接地带，北纬36° 58’ 48〃，东经105° 54’ 24〃。 拟建场地占地面积约为523.163hm2,场址范围为E105° 54’ 41〃?E105°58’ 20〃,N37° 01’ 19〃?N37° 04’ 29〃之间，场址区平均海拔高程约为1375m,目前地类属性为未利用地。根据现场踏勘,场址区属缓坡丘陵地貌区,地形开阔,有起伏。场址范围不存在矿藏、文物等。该处场址在技术上是可行的,具备建设大中型光伏电站的条件。 1.2 工程性质及特点 1）拟建光伏电站处于清水河断陷盆地内，所处的区域位于三 级构造单元走廊加里东褶皱带，邻近的主要活动断层为中卫?同心断裂带，与项目站址的距离大于1km。
依据《建筑抗震设计规范》（GB50011-2010）第4.3条之规定，设计基本地震加速度值为0.20g、设计特征周期值0.45s,基本地震烈度为8 度。 根据场址地层力学性质判断, 场地土类型为中软土, 建筑场地类别为H类，属可进行建设一般地段。 （2）建设场址：场址属于宁夏中部干旱带核心区,属典型的温带大陆性气候,四季分明,日照充足,昼夜温差大,年均降水量259mm 左右，而蒸发量却高达2325mm以上，干旱缺水是最大的自然特征。县境内沟壑纵横,按照地质地貌和开发程度的不同,可分为“西部扬黄灌区、中部干旱山区、东部旱作塬区” 三块区域。中部丘陵、沟壑、山地、沙漠等地貌类型占总面积的65.4%。 （3）施工特点：密集型作业,施工周期较短。 （4）施工重点：电池组件（太阳板）安装,即要保证每组太阳板的平整度, 还必须控制规范中规定的允许偏差, 同时还要考虑整体效果和观感质量。 1.3工程规模本项目的建设可以提高当地电网供电能力,减缓电力紧张局面, 促进和带动当地的经济发展。对调整当地的能源结构、优化资源配置、保护生态环境、保障建设和谐社会的健康发展有着重要的战略意义本项目建设规模为200MWp，生产运行期为25年，建成后通过110kV 出线并入宁夏电网。 2、编制依据 (1)《光伏发电站施工规范》(GB50794-2012 (2)《光伏发电站验收规范》 (GB50796-2012) (3)30MW光伏支架项目-安装说明书
XXXX 10MWP光伏发电项目 光伏支架及组件 安装施工方案 审批人年月日审核人年月日编制人年月日 XXXX 二〇一五年八月
目录 一、工程概况 (2) 二、编制依据 (2) 三、施工准备 (2) 四、主要施工方法 (3) 五、施工进度计划及保证措施 (7) 六、质量标准与质量保证措施 (7) 七、施工安全文明管理措施 (10)
一、工程概况 本工程共5MWp的支架及光伏板安装，每MWp安装110组光伏板支架，共计550组光伏板支架。每组支架安装40块光伏板，共计22000块光伏板。 光伏板支架采用钢结构镀锌件通过螺栓进行连接，光伏板通过压块进行压接施工。 二、编制依据 1、《光伏发电站施工规范》（GB50794-2012）； 2、《光伏发电站验收规范》（GB50794-2012）； 3、《钢结构工程施工质量验收规范》(GB50505-2001)； 3、支架及组件安装说明书； 4、光伏支架及组件安装施工图 三、施工准备 3.1施工现场准备 1、认真熟悉图纸，熟悉设计交底和图纸会审纪要，了解设计的具体意图、所使用的规范、规程等，熟悉操作规程和具体施工方法。 2、安装支架和光伏组件所用工具、机械均已配备齐全。 3、现场进行样板引路，试安装一组，安装完毕后，请甲方及监理验收，合格后方可大面积开始安装，安装要求同样板一致。 3.2技术准备 1、收到施工图后，及时组织施工图会审。 2、组织相关人员认真学习支架说明书，召开技术专题会议，将安装问题暴露出来，集中解决，以便顺利进行大面积施工。 3、针对项目部各施工区域工长及安装施工队带班进行技术交底。 3.3机械、劳动力投入计划 光伏支架和组件安装拟投入人力40人左右（高峰），根据工程的进展情况，可灵活增减人数。主要用工体现在光伏支架和光伏组件运输、安装上，人数不够用普工补充，普工主要用于转运材料和配合等工作。具体用工情况详见机械与劳动力计划表。
分布式光伏项目验收规范标准 1、范围 为更好地指导和规范屋顶分布式光伏发电的项目验收，特制定本规范。本规范适用于安装于建（构）筑物屋顶的分布式光伏发电项目，在工程竣工验收和电网公司并网接入验收均完成后，对项目进行整体的验收。本规范适用于提供家庭生活起居用的居住建筑屋顶之上建设的户用分布式光伏应用项目，以及除户用光伏应用以外，包括工业建筑、办公建筑、商业建筑、旅游建筑、科教文卫建筑、交通运输类建筑等屋顶之上建设的非户用分布式光伏应用项目。 2、规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件 GB50794《光伏发电站施工规范》 GB50797《光伏电站设计规范》 GB50026《工程测量规范》 GB50303《建筑电气工程施工质量验收规范》 GB50202《建筑地基基础工程施工及质量验收规范》 GB50203《砌体工程施工及质量验收规范》 GB50205《钢结构工程施工及质量验收规范》 GB50207《屋面工程质量验收规范》 GB50217《电力工程电缆设计规范》 GB50601《建筑物防雷工程施工与质量验收规范》 GB50057《建筑物防雷与设计规范》 GB/T9535《地面用晶体硅光伏组件设计鉴定和定型》
GB/T18911《地面用薄膜光伏组件设计鉴定和定型》 GB/T19964《光伏发电站接入电力系统技术规定》 GB/T50796《光伏发电工程验收规范》 GB/T50319《建设工程监理规范》 DB33/T2004《既有建筑屋顶分布式光伏利用评估导则》 DL/T5434《电力建设工程监理规范》 CECS31:2006《钢制电缆桥架工程设计规范》 3、术语和定义 下列术语和定义适用于本规范。 3.1屋顶分布式光伏发电项目 接入电网电压等级35千伏及以下，且单个并网点总装机容量不超过6兆瓦，在建（构）筑物的屋顶上建设，且在本台区内配电系统平衡调节为特征的光伏发电项目。 3.2光伏连接器 用在光伏发电系统直流侧，提供连接和分离功能的连接装置。 4、验收组织及流程 4.1项目验收由业主方组织安排，项目总承包单位配合，验收小组负责执行。 4.1.1项目单位的组成应符合下列要求： 1)对于非户用项目，项目投资方、设计方、施工方、监理方、运维方和屋顶业主单位应派代表共同参加。 2)对于户用项目，项目投资方、实施方、运维方和屋顶业主应派代表共同参加。 4.1.2验收小组的组成应符合下列要求： 1)应至少包含三名成员
光伏电站支架基础形式概述 一、光伏电站基础形式 1、基础形式分类 光伏电站的基础都包含哪些型式？ 注：1.表中符号○表示适用；△表示可以采用；×表示不适用；-表示此项无影响； 2.表中桩基础指的是微型短桩，其它桩基础应按现行行业标准《建筑桩基技术规范》JGJ94的相关规定进行选择； 3.对于岩石植筋锚杆基础尚应要求岩石的完整程度为较完整~完整，且适用于岩石直接出露的场区； 4.寒冷、严寒地区冬季施工不宜采用现浇施工工艺。
2、基础形式应用条件的说明 支架支架基础选型时对经济指标、环保性能的分析应综合考虑电站的全寿命周期，包括电站停止运营时场地恢复的成本以及对环境可能造成的影响。 由于地面太阳能发电站支架布置场区一般较大，而且一般工期较短，因此： 1)应优先采用预制桩基础。但在密实的砂土、碎石土中施工压(击)入式预制桩，一方面难以施工，另一方面存在施工阻力大易造成桩体损坏的风险，因此不适合使用。 2)采用独立基础时，在确保基础自身结构承载力满足要求的前提下，可根据需要采用无筋或是配筋扩展式基础。为确保条形基础的整体性，提高其自身的抗弯承载力，减小截面尺寸，条形基础应采用配筋扩展式基础。 3)如地下水影响基础施工，采取降水措施会造成工程造价的大幅增加，不建议采用扩展式基础。同样对于灌注桩，如地下水高于桩端埋深，会影响成孔施工、混凝土浇筑，在增加施工成本的同时留下质量隐患，因此也不建议此类场地采用灌注桩。 4)目前光伏发电站工程中的灌注桩基本都是采用干成孔的施工工艺，因此场地的土层需满足成孔过程中不缩径、不塌孔的条件，在软土地层和松散的砂土、碎石土中不易成孔，因此此类场地不宜采用灌注桩。但如果可以采用护筒等护壁施工工艺，在上述地层中也是可以施工灌注桩的。 5)现浇混凝土基础，无论是扩展式基础还是桩基础，在寒冷、严寒地区冬季施工由于养护的问题不宜采用。 6)螺旋桩在密实的砂土、碎石土中直接旋拧施工也会存在施工阻力大易造成桩体损坏的风险，但通过“引孔旋拧”的施工工艺可以解决。对于含大量漂石、块石的地层，通过“引孔旋拧”的施工工艺仍不能解决螺旋桩施工难以钻进的问题，且坚硬的岩石对钢桩的镀锌层磨损严重，因此不应采用。 7)岩石地层中采用锚杆基础必须确保基岩基本完好，且具有较大体量，能承担对支架基础的锚固和全部荷载。对于结构大部分破坏、裂隙发育的岩石不应采用锚杆基础。 二、各类基础简介 1、钢筋混凝土独立基础 1)定义 钢筋混凝土独立基础由基础底板(垫层)与底板上面的基础短柱组成，在光伏支架的前后立柱下面分别设置。短柱顶部设置预埋件(钢板或地脚螺栓)与上部的光伏支架相连，需要一定的埋深和一定的基础底面积；基础地板上覆土，用基础自重和基础覆土重力共同抵抗环境荷载导致的上拔力，用较大的基础底面积来分散光伏支架向下的垂直荷载，用基础底面和土壤之间的摩擦力以及基础侧面与土壤的阻力来抵挡水平荷载。 2)优点
光伏组件支架及太阳能板安装施工方案莒县库山乡40MW光伏发电项目 光伏支架及光伏组件安装工程 施工方案 山东亿利丰泰建设工程有限公司 二零一六年五月 1 批准:____________ ________年____月____日 审核:____________ ________年____月____日 编写:____________ ________年____月____日 2 目录 1、工程概况和特 点 .................................................... 4 1.1工程简 述 ......................................................... 4 1.2 工程性质及特点 ................................................... 4 2、编制依据 ......................................................... 4 3、主要工程量........................................................ 5 4、开工前准备计划 .................................................... 5 4.1人员准备计划 ..................................................... 5 4.2 工机具准备计划 ................................................... 5 5、施工管理目标 (6) 5.1质量目标 (6)
光伏电站建、构筑物施工验收标准
光伏电站建、构筑物施工验收标准 1目的范围 为加强公司项目建设规范化、标准化，健全项目建设管理，保证项目建设质量，制定本标准。 本标准适用于公司新建、改建和扩建光伏电站项目建（构）筑物的施工验收。 2规范性引用文件 《建筑工程施工质量验收统一标准》50300-2001 《建筑地基基础工程施工质量验收规范》50202-2002 《砌体工程施工质量验收规范》50203-2002 《钢筋混凝土结构工程施工质量验收规范》50204-2002 《普通混凝土用砂质量标准及检验方法》52－92 《屋面工程施工质量验收规范》50207-2002 《建筑地面工程施工质量验收规范》50209-2002 《建筑装饰装修工程施工质量验收规范》50210-2001 《建筑给水排水及采暖工程施工质量验收规范》50242-2002 《建筑电气工程施工质量验收规范》50303-2002 《电气装置安装工程电气设备交接试验标准》 50150 3验收标准及施工要求 3.1土方开挖 3.1.1土方开挖前，应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。 3.1.2建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。 3.1.3熟悉图纸，做好技术交底。 3.1.4基坑、基槽、管沟和场地的基土土质必须符合设计要求。 3.1.5允许偏差项目 1 / 20
3.1.6土方开挖的顺序、方法必须与设计工况相一致，并遵循“开槽支撑，先支撑后挖，分层开挖，严禁超挖”的原则。 3.1.7基坑(槽)、管沟的挖土应分层进行。在施工过程中基坑(槽)、管沟边堆置土方不应超过设计荷载，挖方时不应碰撞或损伤支护结构、降水设施。 3.1.8基坑(槽)、管沟土方施工中应对支护结构、周围环境进行观察和监测，如出现异常情况应及时处理，待恢复正常后方可继续施工。 3.1.9施工过程中容易出现的质量问题及问题分析： 基坑(槽)回填土沉陷(基坑、槽回填土局部或大片出现沉陷，造成散水坡空鼓下沉)。 3.1.9.1产生原因: 3.1.9.1.1基坑槽中的积水淤泥杂物未清除就回填，或基础两侧用松土回填，未经分层夯实。 3.1.9.1.2 基槽宽度较窄，采用手工夯填，未达到要求的密实度。 3.1.9.1.3回填土料中干土块较多，受水浸泡产生沉陷，或采用含水量大的粘性土、淤泥质土、碎块草皮作填料，回填密实度不符合要求。 3.1.9.1.4回填土采用水沉法沉实，密实度大大降低。 3.1.9.2防治措施:回填之前排净槽中积水，将淤泥、松土、杂物清理干净。回填土按要求采取严格分层回填、夯实。控制土料中不得含有直径大于5的土块及较多的干土块，严禁用水沉法回填土料。 3.2土方回填 3.2.1压实填土包括分层压实和分层夯实的填土。当利用压实填土作为建筑工程的地基持力层时，在平整场地前，应根据结构类型、填料性能和现场条件等，对拟压实的填土提出质量要求。未经检验查明以及不符合质量要求的压实填土，均不得作为建筑工程的地基持力层。 3.2.2土方回填前应清除基底的垃圾、树根等杂物，抽除坑穴积水、淤泥，验收基底标高。如在耕植土或松土上填方，应在基底压实后再进行。 3.2.3 对填方土料应按设计要求验收后方可填入。
中广核哈密光伏并网发电站三期30MWp项目光伏支架基础施工方案 编写： 审核： 批准： 长沙市建设工程集团有限公司 日期：2013年8月
目录 1.适用范围 2.编制依据 3.工程概况及主要工程量 4.作业人员的资格和要求 5.主要机械及工器具 6.施工准备 7.作业程序 8.作业方法、工艺要求及质量标准 9.工序交接及成品保护 10.危险源辨识及防护措施 11.安全和文明施工措施 12.环境管理
1.适用范围 本方案适用于中广核哈密并网光伏发电站三期30MWp项目支架基础施工。 2.编制依据 2.1《30MWp区水平面投影布置图》HMG 3.S-ZT-02 2.2《电池组件支架基础平面布置图》HMG 3.S-JG.zj-2 2.3《电力建设安全健康与环境管理工作规定》2002年版 2.4《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002 2.5《建筑地基基础工程施工质量验收规范》GB50202-2002 2.6《混凝土结构工程施工质量验收规范》GB50204-2002 2.7《钢筋焊接及验收规程》JGJ 18-2003 2.8工程建设标准强制性条文（房屋建筑部分）建标【2002】219号 2.9合同文件 3.工程概况及主要工程量 3.1工程概况 本工程为中广核哈密并网光伏三期30MWp发电工程，设计共30个方阵，其中1区-10区相邻阵列（东西向）间距0.5m，高差东西向不大于125mm，11区-30区相邻阵列（东西向）间距1.0m，高差（东西向）不大于250mm，道路两侧处阵列高差（东西向）高差均不大于1000mm。单个支架东西向坡度倾斜应控制在1%以内。按照水土保持要求，光伏场地不得大面积平整，局部沟壑及土包根据现场情况的需要进行削平补齐，场区高程根据现场实际情况确定。支架条形基础为 2600*400*400mm的长方体钢筋混凝土结构，受力筋为4根HPB235φ10圆钢，并用HPB235φ6圆钢间距300mm进行绑扎固定，混凝土采用哈密西部建设有限责任公司供给的商品混凝土，强度等级：C35。混凝土四周表面均做防腐处理，回填后露出地面150mm。每一子阵共8个条基，每一区共912个条基，30区共27360个条基。 3.2主要工程量（概量） 4.1参加作业人员的资格要求：
*****中心建设工程光伏系统 光伏板及支架安装施工方案 工程名称：菏泽市无量光伏发电有限公司20MWP光伏发电项目编号： CYQQ-HNAK-1-1-026 致：山东聊城恒基电力工程监理有限公司监理项目部： 我方根据施工合同要求及有关技术标准规定，现已完成了光伏板及支架安装施工方案的 编制，请予以审核。 附：光伏板及支架安装施工方案 承包商（章） 项目经理：年月日 项目监理单位意见 项目监理单位（章） 专业监理工程师：总监理工程师：年月日 本表由施工单位填写，经监理单位批复后，建设单位、监理单位、施工单位各保存一份（含方案及
菏泽市无量光伏发电有限公司20MWP光伏发电项目 光伏板及支架安装施工方案 施工项目部（章） _2016_ 年_8 月
批准： ____________________ 年 ____月____日审核： ____________________ 年____月 ____日编写： ____________________ 年____月 ____日
*****中心建设工程光伏系统 一、编制依据 1．山东奥翔电力工程设计咨询有限公司 2．我国现行相关的施工验收规范和操作规程 3．我国现行的安全生产、文明施工、环保及消防等有关规定 4．中环公司项目管理手册 5．中环公司现有同类工程的施工经验，技术力量和机械化施工能力。 本工程执行的规范有： 《建筑结构荷载规范》（ GBJ50009－2001） 《建筑抗震设计规范》（ GBJ50011－2001） 《钢结构设计规范》（GB50017－2003） 《碳素结构钢》（ GB700－88） 《优质碳素结构钢》（GB/T699－1999） 《钢结构工程施工质量验收规范》GB50205-2001 《钢结构工程质量检验评定标准》（GB50221－95） 《网架结构设计与施工规程》（ JGJ7－ 91） 《钢结构高强螺栓连接的设计、施工通用验收规程》（ JGJ82－91） 二、施工管理目标 1．质量目标 确保工程达到设计及使用要求，工程质量达到国家建安工程质量检验评定标准中的优 良标准，一次验收合格率 100%。 2．工期目标 本工程计划总工期为90 天。计划开工日期2016 年 08 月 12 日，计划竣工日期2016 年 12月 27日。 3.安全目标 确保无重大安全事故发生，轻伤频率控制在 1‰以内。 三、施工准备 ( 一) 、技术准备 1．认真审核、熟悉施工图纸，做好图纸会审。 2．对施工班组进行有针对性的技术、安全交底。 3．根据工程实际情况划分施工区域 , 并以此为依据确定劳动力，具体细化到每道工序的作 业部位及作业时间。 4．根据工程的需要选派熟练工人。特殊工种操作人员必须持证上岗。 ( 二) 、施工机械设备准备 施工过程中实行机械化，可以减轻劳动强度，提高劳动生产率，有利于加快施工速度，保证施工质量。在施工过程中，施工方法的选择和施工机具的选择是紧密相连的，所以，在选择施工机具时，我们还要从现场施工的角度考虑到：施工方法的技术先进性与经济合理 性的统一；施工机械的适用性与多用性的兼顾，尽可能充分发挥施工机械的效率和利用 程度。在此基础上，我们将选择如下主要施工机具运用到本工程中： 2.1 测量仪器选用 序 名称数量备注 号 1 经纬仪 DJ 2 1 垂直度 2 水准仪 Z 3 1 测标高、找平 2.2 安装设备选用 序 名称规格 /型号数量 号 １汽车吊25 吨 1 台
光伏发电工程验收规范 1总则 1.0.1为确保光伏发电工程质量，指导和规范光伏发电工程的验收，制定本规范。 1.0.2本规范适用于通过380V及以上电压等级接人电网的地面和屋顶光伏发电新建、改建和扩建工程的验收，不适用于建筑与光伏一体化和户用光伏发电工程。 1.0.3光伏发电工程应通过单位工程、工程启动、工程试运和移交生产、工程竣工四个阶段的全面检查验收。 1.0.4各阶段验收应按要求组建相应的验收组织，并确定验收主持单位。 1.0.5光伏发电工程的验收，除按本规范执行外，尚应符合国家现行有关标准的规定。 2术语 2.0.1光伏发电工程photovoltaic power project 指利用光伏组件将太阳能转换为电能、并与公共电网有电气连接的工程实体，由光伏组件、逆变器、线路等电气设备、监控系统和建（构）筑物组成。 2.0.2光伏电站photovoltaic power station 指利用光伏组件将太阳能转换为电能、并按电网调度部门指令向公共电网送电的电站，由光伏组件、逆变器、线路、开关、变压器、无功补偿设备等一次设备和继电保护、站内监控、调度自动化、通信等二次设备组成。 2.0.3光伏发电单元photovoltaic power unit 光伏电站中，以一定数量的光伏组件串，通过直流汇流箱多串汇集，经逆变器逆变与隔离升压变压器升压成符合电网频率和电压要求的电源。这种一定数量光伏组件串的集合称为光伏发电单元。 2.0.4观感质量quality of appearance 通过观察和必要的量测所反映的工程外在质量。
2.0.5绿化工程plant engineering 由树木、花卉、草坪、地被植物等构成的植物种植工程。 2.0.6安全防范工程security and protection engineering 以保证光伏电站安全和防范重大事故为目的，综合运用安全防范技术和其他科学技术，为建立具有防入侵、防盗窃、防抢劫、防破坏、防爆安全检查等功能（或其组合）的系统而实施的工程。 3基本规定 3.0.1工程验收依据应包括下列内容： 1国家现行有关法律、法规、规章和技术标准。 2有关主管部门的规定。 3经批准的工程立项文件、调整概算文件。 4经批准的设计文件、施工图纸及相应的工程变更文件。 3.0.2工程验收项目应包括下列主要内容： 1检查工程是否按照批准的设计进行建设。 2检查已完工程在设计、施工、设备制造安装等过程中与质量相关资料的收集、整理和签证归档情况。 3检查施工安全管理情况。 4检查工程是否具备运行或进行下一阶段工作的条件。 5检查工程投资控制和资金使用情况。 6对验收遗留问题提出处理意见。 7对工程建设作出评价和结论。 3.0.3工程验收结论应经验收委员会（工作组）审查通过。 3.0.4当工程具备验收条件时，应及时组织验收。未经验收或验收不合格的工程不得交

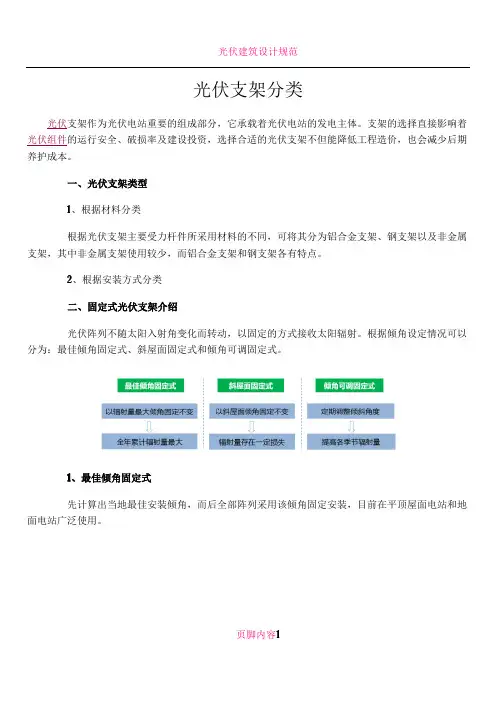

光伏支架分类 光伏支架作为光伏电站重要的组成部分，它承载着光伏电站的发电主体。支架的选择直接影响着光伏组件的运行安全、破损率及建设投资，选择合适的光伏支架不但能降低工程造价，也会减少后期养护成本。 一、光伏支架类型 1、根据材料分类 根据光伏支架主要受力杆件所采用材料的不同，可将其分为铝合金支架、钢支架以及非金属支架，其中非金属支架使用较少，而铝合金支架和钢支架各有特点。 2、根据安装方式分类 二、固定式光伏支架介绍 光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳辐射。根据倾角设定情况可以分为：最佳倾角固定式、斜屋面固定式和倾角可调固定式。 1、最佳倾角固定式 先计算出当地最佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。
