《材料分析与表征》
俄歇电子能谱(AES)实验报告
学院：材料学院班级：xxx 姓名：xx 学号：xxxxxxxx
一．实验目的
1. 了解俄歇电子能谱的背景知识和基本原理；
2. 了解俄歇电子能谱的基本实验技术及其主要特点；
3. 了解俄歇谱仪的基本结构和操作方法；
4. 了解俄歇电子能谱在材料表面分析中的应用。
二．实验原理
1. AES简介

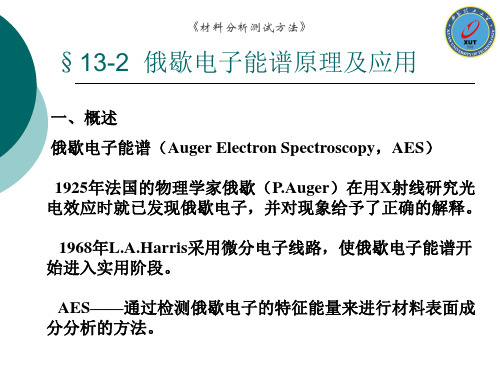

俄歇电子能谱，英文全称为Auger Electron Spectroscopy，简称为AES，是材料表面化学成分分析、表面元素定性和半定量分析、元素深度分布分析及微区分析的一种有效的手段。俄歇电子能谱仪具有很高表面灵敏度，通过正确测定和解释AES 的特征能量、强度、峰位移、谱线形状和宽度等信息，能直接或间接地获得固体表面的组成、浓度、化学状态等信息。
当原子的内层电子被激发形成空穴后，原子处于较高能量的激发态。这一状态是不稳定的，它将自发跃迁到能量较低的状态——退激发过程，存在两种退激发过程：一种是以特征X射线形式向外辐射能量——辐射退激发；另一种通过原子内部的转换过程把能量交给较外层的另一电子，使它克服结合能而向外发射——非辐射退激发过程(Auger过程)。向外辐射的电子称为俄歇电子。其能量仅由相关能级决定，与原子激发状态的形成原因无关，因而它具有“指纹”特征，可用来鉴定元素种类。
2. 俄歇效应
处于基态的原子若用光子或电子冲击激发使内层电子电离后，就在原子的芯能级上产生一个空穴。这一芯空穴导致外壳层收缩。这种情形从能量上看是不稳定的，并发生弛豫，K空穴被高能态L1的一个电子填充，剩余的能量(E K-E L1)用于释放一个电子，即俄歇电子。如图1所示。
图1 固体KLL俄歇作用过程示意图[1]
俄歇过程是一三电子过程，终态原子双电离。俄歇电子用原子中出现空穴的X射线能级符号次序表示，俄歇过程可以用图2表示：
图2 俄歇过程图示
通常俄歇过程要求电离空穴与填充空穴的电子不在同一个主壳层内，即W≠X。若W=X≠Y，称为C-K跃迁(Coster-Kronig跃迁)，(p>i)，如L1L2M；若
W=X=Y 称为超C-K 跃迁，(p>i q>i)，如N 5N 6N 6。
俄歇过程根据初态空位所在的主壳层能级的不同，可分为不同的系列，如K 系列L 系列，M 系列等。同一系列中又可按参与过程的电子所在主壳层的不同分为不同的群，如K 系列包含KLL 、KLM 、KMM 等俄歇群。每一群又有间隔很近的若干条谱线组成，对于KLL 俄歇系列，根据其终态，可以分为：KL 1L 1， KL 1L 2，KL 1L 3，KL 2L 2，KL 2L 3，KL 3L 3六种类型。因为，根据粒子的全同性，无法分辨KL 3L 1和KL 1L 3，以及KL 2L 3和KL 3L 2等。这样，在俄歇谱上，表现为六根谱线。但这并不影响分析。因为俄歇分析主要利用主要的峰进行。不需要搞清楚每个小峰。而且商品仪器的分辨率也不高，但是在理论上有意义。
元素H 和He 是不能发生俄歇跃迁的。
3. 俄歇电子能量
用来作表面分析的俄歇电子的能量在0~2000 eV 之间。俄歇谱仪是根据俄歇电子的能量来识别元素的，也就是说，俄歇电子的能量带有元素本身的信息。所以，准确知道俄歇电子的能量很重要。实用上，俄歇电子能量可以准确查到，无需进行计算。例如：Perkin-Elmer 公司的俄歇手册上，对于每一种元素，有一张俄歇图谱，表标明了主要俄歇峰的能量。
考虑孤立原子，假设原子序数为Z ，跃迁为W i X p Y q 。有如下公式成立： ()()()WXY W X Y E E Z E Z E Z =--
实际上，对于有空位的壳层，能级同充满时有所不同。
()()()
()()()()()()()()()''111Y Y Y Y Y Y Y WXY W X Y Y Y E Z E Z E Z E Z E Z E Z E Z E E Z E Z E Z E Z E Z ββ<<+∴=++-????∴=---+-????
其中0<<1β，β为修正系数。
跃迁W i X p Y q 同跃迁为W i Y p X q 是同一种俄歇跃迁，无法分辨。则：
W i X p Y q 跃迁：()()()()()1WXY W X Y Y Y E E Z E Z E Z E Z E Z β=---+-????
W i Y p X q 跃迁：()()()()()'1WYX W Y X X X E E Z E Z E Z E Z E Z β=---+-????
因为E WXY (Z)＝E WYX (Z)，作为一种半经验近似，可以取上述两式的平均
值作为俄歇电子的能量，并且取β＝β…＝1。此时有：
()()()()()()()111122
WXY WYX W X X Y Y E Z E Z E Z E Z E Z E Z E Z ==-++-++????????,这种估算结果和实际测量的结果很接近。
对于固体材料，如果不考虑涉及价带的俄歇过程，则俄歇电子还要克服逸出功才能发射出去。因此，俄歇电子的能量为：
()()()()()()()111122
WXY WYX W X X Y Y s E Z E Z E Z E Z E Z E Z E Z ?==-++-++-???????? ?s 是材料的逸出功,即费米能及至真空能级的能量差。
另外，由于从样品中发射出去的俄歇电子，到达分析仪器后才能分析。由于两者之间存在着接触电位差，俄歇电子的能量还要损失： ?a -?s,其中?a 为分析器材料的逸出功。所以，最终俄歇电子的能量为：
()()()()()()()111122WXY WYX W X X Y Y a E Z E Z E Z E Z E Z E Z E Z ?==-++-++-?????
??? 由于设备材料的逸出功已知，所以可以很容易的知道俄歇电子的能量。
如果俄歇过程涉及到价带，由于价带有一定的宽度，则俄歇峰会变宽。原因是:设价带的宽度是△E v ，当X ，Y 位于价带顶与X ，Y 位于价带底，则峰宽至少为2△E v 。
另外：H 不可能发生俄歇过程，He 一般也不能发生俄歇过程。Li 的KLL 俄歇过程其实就是KVV 过程(V 代表价带)。
利用俄歇电子的能量可以定性判断元素的种类。
4. 俄歇电流的计算
假设一次电子能量为E p ，束流为I p 。入射方向与固体表面垂直。假定能量分析器只能接受出射方向与表面法线方向夹角在θ?±θ范围内的电子。这样的电子处于立体角Ω内。特作如下近似：
⑴ 只有深度在3λcos θ范围内产生的俄歇电子，才对俄歇电流有贡献。在此区域内，E p 与I p 保持不变。n i 表示表面i 元素的单位体积原子数。
⑵ 俄歇电子的发射方向是各项同性的。能量分析器所接收的占方向总数的Ω/4π，近似等于能量分析器的传输率。
()()cos 0cos 44Z A P W i WXY P W i WXY I I Q n P e dZ I Q n P λθλθππ∞
-ΩΩ??=?????=???? ???
? Q W 是电离截面。P WXY 表示产生W i X p Y q 俄歇跃迁的几率。Z 是到表面的垂直距离。
上式中未考虑背散射电子的贡献，因而是不准确的。一次电子轰击材料的表面，会遇到弹性和非弹性散射。其中有的一次电子，经过一次或者多次散射后被散射回来。这就是背散射电子。假如背散射电子的能量大于E W ，也能使得W i 能级的电子电离，促使俄歇跃迁发生。这样，就增强了俄歇电流。定义B 为“背散射增强因子”。
另外，表面粗糙度对俄歇电流也有影响。光滑表面比粗糙表面俄歇电流大。定义R 为“表面粗糙度因子”，R 一般不大于1。最后有：
()sec cos 4A P i WXY W I B R I n P Q αλθπΩ??=??? ???
入射角度与表面法线成α角。
5. 俄歇电子能谱仪
在实用的俄歇谱仪(图3和图4)中， 一次电子束的能量 E p 通常为3 keV~10 keV 。用来分析的俄歇电子的能量一般在0~2000 eV 左右。一般说来，对于原子序数低的原子，用KLL 线；中等时用LMM 线，高序数用MNN 线，更高的用NOO 线。
图3俄歇电子能谱仪原理示意图
三．实验仪器及样品的制备
仪器名称：AES电子能谱仪
仪器型号：美国Physical Electronics, Inc公司生产, PHI-700型(如图4)
主要技术指标：
1．主真空室：5×10－10 Torr
2．SEM 解析度：<6 nm
3．分析能量解析度：<0.5%
4. 分析深度：<0.5 nm
5. 探测极限：1 at.‰
俄歇电子能谱仪要在高真空下工作。俄歇电子能谱仪的分析方法有：化学价态分析，微区分析，界面分析；实验方法：点分析，深度剖析，线分析和面分析。俄歇电子能谱的应用主要包括以下方面，表面清洁、表面吸附和反应、表面扩散、薄膜厚度、界面扩散和结构、表面偏析，化学态分析、失效分析、材料缺陷、摩擦润滑、催化剂和原位真空断裂。俄歇电子能谱仪可以分析固体样品和液体样品，但固体样品需要预处理；样品必须保持洁净、防止污染，需要碰样品时必须戴上一次性手套；对于挥发性样品、表面污染样品及带有微弱磁性的样品需要进行预处理；样品的尺寸不需要太大，只要宏观肉眼可见即可[2]。
图4 PHI-700型俄歇电子能谱仪结构示意图
四．俄歇电子能谱在材料分析中的应用
俄歇电子能谱在材料表面分析中具有重要的应用，具体举例如下：
1) 材料失效分析。通过分析断口的化学成分和元素分布，从而了解断裂的原因。
2) 表面元素定性分析。俄歇电子的能量仅与原子弹轨道能级有关，而与入
射电子能量无关。AES技术可以对除H、He以外的所有元素进行全分析。俄歇电子能谱的采样深度很浅，一般金属材料为0.5~2.0 nm，有机物为 1.0~3.0 nm。
3) 表面元素半定量分析。样品表面出射俄歇电子强度与样品中该原子的浓度有线性关系，利用该关系可以进行元素的半定量分析，但一般不能给出分析元素的绝对含量，仅能提供元素的相对含量。
4) 表面元素价态分析。虽然俄歇电子的动能主要由元素的种类和跃迁轨道决定，但由于原子外层轨道电子的屏蔽效应，内层能级轨道和次外层轨道上电子结合能，在不同化学环境中不一样，而有一些微小差异。
5) 表面元素分布分析。通过面分析，可把某个元素在某一区域内的分布以图像方式表示出来。把表面元素分布分析与俄歇化学效应结合起来，还可以获得化学价态分布图。
参考文献
[1] 周玉, 武高辉编著.材料分析测试技术[M]. 哈尔滨工业大学出版社, 1998
[2] 张录平, 李晖, 刘亚平. 俄歇电子能谱仪在材料分析中的应用[J]. 分析仪器, 2009, 4.
篇一：材料分析方法实验报告 篇二：材料分析方法课程设计报告 材料分析测试方法 课程设计（论文） 题目：磁控溅射c/w多层膜成分及微观分析 学院材料科学与工程 专业材料化学 班级材化082 学生王维娜 学号 3080101296 指导教师陈迪春 起止时间 2010.12.27-2011.1.1 年 材料分析测试方法课程设计任务书 课程设计内容要求： 掌握高分辨透射电子显微镜样品制备方法，学习并了解真空镀膜 技术-磁控溅射技术，多层膜制备过程，以及其微观结构分析，成分 分析所用仪器和原理。 学生（签名） 月日 材料分析测试方法课程设计评语 指导教师（签名） 年日 目录 材料分析测试方法 ............................................................................. .. (1) 1.1 磁控溅射 ............................................................................. (5) 1.2 x射线衍射仪 ............................................................................. . (5) 1.3 透射电子显微镜 ............................................................................. (6) 1.4 x射线光电子能谱仪（xps） ........................................................................ (7) 第二章实验方法 ............................................................................. .. (9) 2.1 tem样品的制备方法 .............................................................................
8. 什么是弱束暗场像？与中心暗场像有何不同？试用Ewald图解说明。 答：弱束暗场像是通过入射束倾斜，使偏离布拉格条件较远的一个衍射束通过物镜光阑，透射束和其他衍射束都被挡掉，利用透过物镜光阑的强度较弱的衍射束成像。 与中心暗场像不同的是，中心暗场像是在双光束的条件下用的成像条件成像，即除直射束外只有一个强的衍射束，而弱束暗场像是在双光阑条件下的g/3g的成像条件成像，采用很大的偏离参量s。中心暗场像的成像衍射束严格满足布拉格条件，衍射强度较强，而弱束暗场像利用偏离布拉格条件较远的衍射束成像，衍射束强度很弱。采用弱束暗场像，完整区域的衍射束强度极弱，而在缺陷附近的极小区域内发生较强的反射，形成高分辨率的缺陷图像。图：PPT透射电子显微技术1页 10. 透射电子显微成像中，层错、反相畴界、畴界、孪晶界、晶界等衍衬像有何异同？用什么办法及根据什么特征才能将它们区分开来？ 答：由于层错区域衍射波振幅一般与无层错区域衍射波振幅不同，则层错区和与相邻区域形成了不同的衬度，相应地出现均匀的亮线和暗线，由于层错两侧的区域晶体结构和位相相同，故所有亮线和暗线的衬度分别相同。层错衍衬像表现为平行于层错面迹线的明暗相间的等间距条纹。 孪晶界和晶界两侧的晶体由于位向不同，或者还由于点阵类型不同，一边的晶体处于双光束条件时，另一边的衍射条件不可能是完全相同的，也可能是处于无强衍射的情况，就相当于出现等厚条纹，所以他们的衍衬像都是间距不等的明暗相间的条纹，不同的是孪晶界是一条直线，而晶界不是直线。 反相畴界的衍衬像是曲折的带状条纹将晶粒分隔成许多形状不规则的小区域。 层错条纹平行线直线间距相等 反相畴界非平行线非直线间距不等 孪晶界条纹平行线直线间距不等 晶界条纹平行线非直线间距不等 11.什么是透射电子显微像中的质厚衬度、衍射衬度和相位衬度。形成衍射衬度像和相位衬度像时，物镜在聚焦方面有何不同？为什么？ 答：质厚衬度：入射电子透过非晶样品时，由于样品不同微区间存在原子序数或厚度的差异，导致透过不同区域落在像平面上的电子数不同，对应各个区域的图像的明暗不同，形成的衬度。 衍射衬度：由于样品中的不同晶体或同一晶体中不同部位的位向差异导致产生衍射程度不同而形成各区域图像亮度的差异，形成的衬度。 相位衬度：电子束透过样品，试样中原子核和核外电子产生的库伦场导致电子波的相位发生变化，样品中不同微区对相位变化作用不同，把相应的相位的变化情况转变为相衬度，称为相位衬度。 物镜聚焦方面的不同：透射电子束和至少一个衍射束同时通过物镜光阑成像时，透射束和衍射束相互干涉形成反应晶体点阵周期的条纹成像或点阵像或结构物象，这种相位衬度图像的形成是透射束和衍射束相干的结果，而衍射衬度成像只用透射束或者衍射束成像。
数据分析实验报告 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
第一次试验报告 习题1.3 1建立数据集，定义变量并输入数据并保存。 2数据的描述，包括求均值、方差、中位数等统计量。 分析—描述统计—频率，选择如下： 输出： 统计量 全国居民 农村居民 城镇居民 N 有效 22 22 22 缺失 均值 1116.82 747.86 2336.41 中值 727.50 530.50 1499.50 方差 1031026.918 399673.838 4536136.444 百分位数 25 304.25 239.75 596.25 50 727.50 530.50 1499.50 75 1893.50 1197.00 4136.75 3画直方图，茎叶图，QQ 图。（全国居民） 分析—描述统计—探索，选择如下： 输出： 全国居民 Stem-and-Leaf Plot Frequency Stem & Leaf 5.00 0 . 56788 数据分析实验报告 【最新资料，WORD 文档，可编辑修改】
2.00 1 . 03 1.00 1 . 7 1.00 2 . 3 3.00 2 . 689 1.00 3 . 1 Stem width: 1000 Each leaf: 1 case(s) 分析—描述统计—QQ图，选择如下： 输出： 习题1.1 4数据正态性的检验：K—S检验，W检验数据： 取显着性水平为0.05 分析—描述统计—探索，选择如下：（1）K—S检验
结果：p=0.735 大于0.05 接受原假设，即数据来自正太总体。 （2 ）W 检验 结果：在Shapiro-Wilk 检验结果972.00 w ，p=0.174大于0.05 接受原假设，即数据来自正太总体。 习题1.5 5 多维正态数据的统计量 数据：
实验一：显微镜的操作与金相组织观察 一、实验目的： 1. 了解掌握普通光学金相显微镜基本原理。 2. 掌握普通光学金相显微镜基本操作。 3. 分辨已制备好的标准试祥组织。 二、实验设备及材料： 1. 台式金相显微镜； 2. 已制备好的标准试祥。 三、实验内容： 1. 掌握金相显微镜的使用方法。 2. 观察标准试样的组织，调整粗调及微调手轮，掌握显微镜的聚焦方法 3. 分别调整视场光栏和孔径光栏，观察其对显微镜分辨率的影响规律。 4. 调整物镜与目镜的匹配，理解有效放大倍数。 5. 分别用100X及400X观察标准试祥组织，并描绘示意图。 四、实验报告要求： 1. 实验目的 2. 实验设备及材料 3. 实验内容 4. 讨论 (1)简述金相显微镜的放大原理。 (2)简述影响显微镜成像质量的因素有哪些。 (3)如何提高显微镜的分辨率。 (4)画出观察组织的示意图。示意图按统一规格画，并用箭头标明各组织
材料： 放大倍数: 实验二：金相试样制备技术 一、实验目的： 1. 了解试样的制备原理，熟悉制备过程。 2. 初步掌握显微试样的制备方法。 二、实验设备及材料： 砂轮机、抛光机、加工好的碳钢试样、砂纸、抛光膏、无水乙醇、浓硝酸。 三、实验内容 1. 每人制备一块碳钢的金相显微试样，按照下面步骤：砂轮机粗磨 T 砂纸从粗到细磨 制f 机械抛光f 化学腐蚀。 2. 观察金相制备试样，分析所制备试样存在的缺陷。 四、实验报告要求： 1. 实验目的 2. 实验设备及材料 3. 实验内容 4. 讨论 （1） 简述金相试样的制备原理和过程。 （2） 分析试样制备过程中出现缺陷的原因， 结合自己试样中的缺陷讨论如何制备出高质 量的显微试样 编号: 组织:
工程材料实验报告 专业： 姓名：，学号： 姓名：，学号： 姓名：，学号： 青海大学机械工程学院 年月日
工程材料综合实验 ●金相显微镜的构造及使用 ●铁碳合金平衡组织分析 ●碳钢的热处理 ●金相试样的制备 ●碳钢热处理后的显微组织分析 ●硬度计的原理及应用 ●碳钢热处理后的硬度测试 ●常用工程材料的显微组织观察 实验一金相显微镜的构造和使用 一、实验目的 熟悉金相显微镜的基本原理、构造；了解金相显微镜的使用注意事项，掌握金相显微镜的使用方法。 二、实验设备及材料 三、实验内容 1）金相显微镜的基本原理2）金相显微镜的构造3）显微镜使用注意事项 四、实验步骤 五、实验报告 实验二铁碳合金平衡组织分析 一、实验目的 （1）熟悉铁碳合金在平衡状态下的显微组织。 （2）了解铁碳合金中的相与组织组成物的本质、形态及分布特征。
（3）分析并掌握平衡状态下铁碳合金的组织和性能之间的关系 二、实验设备及材料 三、实验内容 1）铁碳合金的平衡组织 2）各种组成相或组织组成物的特征 3）铁素体与渗碳体的区别 四、实验步骤 五、实验报告 实验三碳钢的热处理 一、实验目的 1）熟悉钢的几种基本热处理操作：退火、正火、淬火、回火 2）了解加热温度、冷却速度、回火温度等主要因素对45钢热处理后性能的影响。 二、实验设备及材料 三、实验内容 1）加热温度的选择 2）保温时间的确定 3）冷却方法 四、实验步骤 五、实验报告 实验四金相试样的制备 一、实验目的 1）了解金相试样的制备过程。 2）学会金相试样的制备技术。
二、实验设备及材料 三、实验内容 1）取样 2）镶样 3）磨制 4）抛光 四、实验步骤 五、实验报告 实验五碳钢热处理后的显微组织分析 一、实验目的 观察碳钢热处理后的显微组织 二、实验设备及材料 三、实验内容 1）钢冷却时所得到的各种组织组成物的形态 2）钢淬火回火后的组织 四、实验步骤 五、实验报告 实验六硬度计的原理及应用 一、实验目的 1）熟悉洛氏硬度计、布氏硬度计、显微硬度计的原理、构造。 2）学会三种硬度计的使用 二、实验设备及材料 三、实验内容 1）洛氏硬度实验原理 2）布氏硬度试验原理 3）显微硬度计的原理 四、实验步骤 五、实验报告 实验七碳钢热处理后的硬度测试
SPSS相关分析实验报告 篇一：spss对数据进行相关性分析实验报告 实验一 一.实验目的 掌握用spss软件对数据进行相关性分析，熟悉其操作过程，并能分析其结果。 二.实验原理 相关性分析是考察两个变量之间线性关系的一种统计分析方法。更精确地说，当一个变量发生变化时，另一个变量如何变化，此时就需要通过计算相关系数来做深入的定量考察。P值是针对原假设H0：假设两变量无线性相关而言的。一般假设检验的显著性水平为0.05，你只需要拿p值和0.05进行比较：如果p值小于0.05，就拒绝原假设H0，说明两变量有线性相关的关系，他们无线性相关的可能性小于0.05；如果大于0.05，则一般认为无线性相关关系，至于相关的程度则要看相关系数R值，r越大，说明越相关。越小，则相关程度越低。而偏相关分析是指当两个变量同时与第三个变量相关时，将第三个变量的影响剔除，只分析另外两个变量之间相关程度的过程，其检验过程与相关分析相似。三、实验内容 掌握使用spss软件对数据进行相关性分析，从变量之间的相关关系，寻求与人均食品支出密切相关的因素。 (1)检验人均食品支出与粮价和人均收入之间的相关关系。 a.打开spss软件，输入“回归人均食品支出”数据。
b.在spssd的菜单栏中选择点击，弹出一个对话窗口。 C.在对话窗口中点击ok,系统输出结果，如下表。 从表中可以看出，人均食品支出与人均收入之间的相关系数为0.921，t检验的显著性概率为0.0000.01，拒绝零假设，表明两个变量之间显著相关。人均食品支出与粮食平均单价之间的相关系数为0.730，t检验的显著性概率为 0.0000.01，拒绝零假设，表明两个变量之间也显著相关。 (2)研究人均食品支出与人均收入之间的偏相关关系。 读入数据后： A.点击系统弹出一个对话窗口。 B.点击OK，系统输出结果，如下表。 从表中可以看出，人均食品支出与人均收入的偏相关系数为0.8665，显著性概率p=0.0000.01，说明在剔除了粮食单价的影响后，人均食品支出与人均收入依然有显著性关系，并且0.86650.921，说明它们之间的显著性关系稍有减弱。通过相关关系与偏相关关系的比较可以得知：在粮价的影响下，人均收入对人均食品支出的影响更大。 三、实验总结 1、熟悉了用spss软件对数据进行相关性分析，熟悉其操作过程。 2、通过spss软件输出的数据结果并能够分析其相互之间的关系，并且解决实际问题。 3、充分理解了相关性分析的应用原理。
材料专业实验报告 题目：扫描电镜(SEM)物相分析实验学院：先进材料与纳米科技学院专业：材料物理与化学 姓名： 学号：1514122986 2016年6月30日
扫描电镜(SEM)物相分析实验 一．实验目的 1.了解扫描电镜的基本结构与原理 2.掌握扫描电镜样品的准备与制备方法 3.掌握扫描电镜的基本操作并上机操作拍摄二次电子像 4.了解扫描电镜图片的分析与描述方法 二．实验原理 1.扫描电镜的工作原理 扫描电镜（SEM）是用聚焦电子束在试样表面逐点扫描成像。试样为块状或粉末颗粒，成像信号可以是二次电子、背散射电子或吸收电子。其中二次电子是最主要的成像信号。由电子枪发射的电子，以其交叉斑作为电子源，经二级聚光镜及物镜的缩小形成具有一定能量、一定束流强度和束斑直径的微细电子束，在扫描线圈驱动下，于试样表面按一定时间、空间顺序作栅网式扫描。聚焦电子束与试样相互作用，产生二次电子发射以及背散射电子等物理信号，二次电子发射量随试样表面形貌而变化。二次电子信号被探测器收集转换成电讯号，经视频放大后输入到显像管栅极，调制与入射电子束同步扫描的显像管亮度，得到反映试样表面形貌的二次电子像。 本次实验中主要通过观察背散射电子像及二次电子像对样品进行分析表征。 1）背散射电子 背散射电子是指被固体样品原子反射回来的一部分入射电子，其中包括弹性背反射电子和非弹性背反射电子。弹性背反射电子是指被样品中原子和反弹回来的，散射角大于90度的那些入射电子，其能量基本上没有变化（能量为数千到数万电子伏）。非弹性背反射电子是入射电子和核外电子撞击后产生非弹性散射，不仅能量变化，而且方向也发生变化。非弹性背反射电子的能量范围很宽，从数十电子伏到数千电子伏。背反射电子的产生范围在100nm-1mm深度。背反射电子产额和二次电子产额与原子序数的关系背反射电子束成像分辨率一般为50-200nm（与电子束斑直径相当）。背反射电子的产额随原子序数的增加而增加，所以，利用背反射电子作为成像信号不仅能分析形貌特征，也可以用来显示原子序数衬
西南科技大学 材料科学与工程学院 教师教案 教师姓名：张宝述 课程名称：材料现代分析测试方法 课程代码：11319074 授课对象：本科专业：材料物理 授课总学时：64 其中理论：64 实验：16（单独开课） 教材：左演声等. 材料现代分析方法. 北京工业大 学出版社，2000 材料学院教学科研办公室制
2、简述X射线与固体相互作用产生的主要信息及据此建立的主要分析方法。 章节名称第三章粒子（束）与材料的相互作用 教学 时数 2 教学目的及要求1．理解概念：（电子的）最大穿入深度、连续X射线、特征X射线、溅射；掌握概念：散射角（2 ）、电子吸收、二次电子、俄歇电子、背散射电子、吸收电流（电子）、透射电子、二次离子。 2．了解物质对电子散射的基元、种类及其特征。 3．掌握电子与物质相互作用产生的主要信号及据此建立的主要分析方法。 4．掌握二次电子的产额与入射角的关系。 5．掌握入射电子产生的各种信息的深度和广度范围。 6．了解离子束与材料的相互作用及据此建立的主要分析方法。 重点难点重点：电子的散射，电子与固体作用产生的信号。难点：电子与固体的相互作用，离子散射，溅射。 教学内容提要 第一节电子束与材料的相互作用 一、散射 二、电子与固体作用产生的信号 三、电子激发产生的其它现象第二节离子束与材料的相互作用 一、散射 二、二次离子 作业一、教材习题 3-1电子与固体作用产生多种粒子信号（教材图3-3），哪些对应入射电子？哪些是由电子激发产生的？ 图3-3入射电子束与固体作用产生的发射现象 3-2电子“吸收”与光子吸收有何不同？ 3-3入射X射线比同样能量的入射电子在固体中穿入深度大得多，而俄歇电子与X光电子的逸出深度相当，这是为什么？ 3-8配合表面分析方法用离子溅射实行纵深剖析是确定样品表面层成分和化学状态的重要方法。试分析纵深剖析应注意哪些问题。 二、补充习题 1、简述电子与固体作用产生的信号及据此建立的主要分析方法。 章节第四章材料现代分析测试方法概述教学 4
企业实习相关分析报告范文 本次外出实习，部里安排我到xx会计师事务所实习，主要任务是协助各注册会计师到各街道进行查账，主要工作有编制工作底稿，查阅凭证，帐簿，报表发现问题，提出审计意见，进行现金盘点，资产清查，编制审计报告等。 本次外出实习，我感觉收获特别大。第一：收集了很多教学素材案例，在审计过程中，一旦我发现有对我以后教学有用的东西，我都会用笔记本记录下来。故此，这次外出企业实习，我做的笔记就有3本。我相信这些素材将会对我以，后教学提供很多帮助。本学期我讲授企业单项实训课程，在授课时就经常顺手拈来我外出审计中碰到的很多案例感觉教学效果很好。第二：了解目前企业会计现状以及他们在做帐过程中存在的各种问题及种种舞弊现象。第三：向注册会计师学习了很多知识，对于我在审计过程中碰到的各种问题，我都会虚心地向xx会计师事务所的老师询问，对于我提出的各种轰炸式提问，他们都很耐心地给予回答。第四：近距离接触，真正了解到对会计人员各方面素质及要求，为我以后在讲授课程时对于授课内容如何有所侧重更有帮助。本次发言，张部长主要让我谈一谈目前企业对会计人员要求，我们在教学中应注重培养学生哪些方面知识.我以为主要有以下几方面：一，会计电算化知识 本次外出企业查帐，我发现大部分企业已实现用电脑做帐，而且大部分企业公司都是采用金蝶财务软件做帐，少部分采用用友软件做帐。故此，我们应重点加强这方面知识讲授，让每位同学都能达到熟练运用这2个财务软件.既然是用电脑做帐，对打字速度有一定要求，一般要求学生每分钟要达到40-50个字左右。 二，税务知识 本次外出企业查帐，我发现很多公司因为规模较小，只设有一名会计人员，会计人员可以说是一名多面手、做帐、报税等均是他的工作。所以，我们以后应加强税务知识讲授，尤其是税务实务操作练习，教会每会学生如何申请报税、计税、缴税、尤其是几个主要税种，如个人所得税、企业所得税、营业税、房产税等更要重点讲授。 三，出纳方面知识 由于我们的学生学历较低，很多同学毕业后只能担任出纳，故此，对于出纳工作主要职责(如登记现金日记帐、银行存款日记帐、保管库存现金、有价证券、空白发票、支票印章)以及应具备技能(如点钞、计算器、辩别真假钞票)等应让学生熟练掌握。 四，财会法规知识
预测分析表方法 一、实验目的 理解预测分析表方法的实现原理。 二、实验内容： 编写一通用的预测法分析程序，要求有一定的错误处理能力，出错后能够使程序继续运行下去，直到分析过程结束。可通过不同的文法（通过数据表现）进行测试。 三、实验步骤 1．算法数据构造： 构造终结符数组：char Vt[10][5]={“id”,”+”……}； 构造非终结符数组：char Vn[10]={ }; 构造follow集数组：char *follow[10][10]={ } (可将follow集与预测分析表合并存放) 数据构造示例（使用的预测分析表构造方法1）： /*data1.h简单算术表达式数据*/ char VN[10][5]={"E","E'","T","T'","F"}; //非终结符表 int length_vn=5; //非终结符的个数 char VT[15][5]={"id","+","*","(",")","#"}; //终结符表 int length_vt=6; //终结符的个数 char Fa[15][10]={"TE'","+TE'","","FT'","*FT'","","(E)","id"}; //产生式表:0:E->TE' 1:E'->+TE' 2:E'->空 // 3:T->FT' 4:T'->*FT' 5:T'->空 6:F->(E) 7:F->id int analysis_table[10][11]={0,-1,-1,0,-2,-2,0,0,0,0,0, -1,1,-1,-1,2,2,0,0,0,0,0, 3,-2,-1,3,-2,-2,0,0,0,0,0, -1,5, 4,-1,5, 5,0,0,0,0,0, 7,-2,-2,6,-2,-2,0,0,0,0,0}; //预测分析表,-1表示出错，-2表示该行终结符的follow集合，用于错误处理，正数表示产生式在数组Fa 中的编号，0表示多余的列。 （1）预测分析表的构造方法1 给文法的正规式编号：存放在字符数组中，从0开始编号，正规式的编号即为该正规式在数组中对应的下标。如上述Fa数组表示存储产生式。 构造正规式数组：char P[10][10]={“E->TE’”,”E’->+TE’”,……..}; (正规式可只存储右半部分，如E->TE’可存储为TE’，正规式中的符号可替换，如可将E’改为M ) 构造预测分析表：int analyze_table[10][10]={ } //数组元素值存放正规式的编号，-1表示出错 （2）预测分析表的构造方法2 可使用三维数组 Char analyze_table[10][10][10]={ }
材料现代分析方法北京工业大学 篇一：13103105-材料现代分析方法 《材料现代分析方法》课程教学大纲 一、课程基本信息 课程编号：13103105 课程类别：专业核心课程 适应专业：材料物理 总学时：54学时 总学分:3 课程简介： 本课程介绍材料微观形貌、结构及成分的分析与表面分析技术主要方法及基本技术，简单介绍光谱分析方法。包括晶体X射线衍射、电子显微分析、X射线光电子谱仪、原子光谱、分子光谱等分析方法及基本技术。 授课教材：《材料分析测试方法》，黄新民解挺编，国防工业出版社，20XX年。 参考书目： [1]《现代物理测试技术》，梁志德、王福编，冶金工业出版社，20XX 年。 [2]《X射线衍射分析原理与应用》，刘粤惠、刘平安编，化学工业出
版社，20XX年。 [3]《X射线衍射技术及设备》，丘利、胡玉和编，冶金工业出版社，20XX年。 [4]《材料现代分析方法》，左演声、陈文哲、梁伟编，北京工业大学出版社，20XX年。 [5]《材料分析测试技术》，周玉、武高辉编，哈尔滨工业大学出版社，2000年。 [6]《材料结构表征及应用》，吴刚编，化学工业出版社，20XX年。 [7]《材料结构分析基础》，余鲲编，科学出版社，20XX年。 二、课程教育目标 通过学习，了解X射线衍射仪及电子显微镜的结构，掌握X-射线衍射及电子显微镜的基本原理和操作方法，了解试样制备的基本要求及方法，了解材料成分的分析与表面分析技术的主要方法及基本技术，了解光谱分析方法，能够利用上述相关仪器进行材料的物相组成、显微结构、表面分析研究。学会运用以上技术的基本方法，对材料进行测试、计算和分析，得到有关微观组织结构、形貌及成分等方面的信息。 三、教学内容与要求 第一章X射线的物理基础 教学重点：X射线的产生及其与物质作用原理 教学难点：X射线的吸收和衰减、激发限 教学时数：2学时
力学与材料学院 材料现代分析方法实验报告二 XRD图谱分析 专业年级：1 姓名：1 指导老师：1 学号：1 2016年12月 中国南京 目录 实验名称：XRD图谱分析…………………………………………… 一、实验目的……………………………………………………
二、实验要求…………………………………………………… 三、操作过程…………………………………………………… 四、结果分析与讨论……………………………………………… 实验名称：XRD图谱分析 一、实验目的 了解XRD基本原理及其应用，不同物相晶体结构XRD图谱的区别，熟练掌握如何来分析利用X射线测试得到的XRD图谱。 二、实验要求
1、熟练掌握如何来利用软件打开、分析XRD图谱，以及输出分析结果。 2、明确不同物质的XRD图谱，掌握XRD图谱包含的晶体结构的关系，通过自己分析、数据查找和鉴别的全过程，了解如何利用软件正确分析和确定不同物相的XRD图谱，并输出分析结果。 3、实验报告的编写，要求报告能准确的反映实验目的、方法、过程及结论。 三、操作过程 1、启动Jade 6.0，并打开实验数据。 2、点击图标使图谱平滑后，再连续两次点击图标扣除背景影响。 3、右击工具栏中的图标，全选左侧的项目，取消选择右侧中的Use Chemistry Filter，最后在下方选择S/M Focus on Major Phases（如图一），并点击OK。 图一
4、得到物相分析，根据FOM值（越小，匹配性越高）可推断出该物相为以ZnO为主，可能含有CaF2、Al2O3、Mg(OH)2混合组成的物质（如图二），双击第一种物质可以得到主晶相的PDF卡片（如图三），点击图三版面中的Lines可以观察到不同角度处的衍射强度（如图四）。 图二
数据分析实验报告 【最新资料，WORD文档，可编辑修改】 第一次试验报告 习题1.3 1建立数据集，定义变量并输入数据并保存。 2数据的描述，包括求均值、方差、中位数等统计量。 分析—描述统计—频率，选择如下： 输出：
方差1031026.918399673.8384536136.444百分位数25304.25239.75596.25 50727.50530.501499.50 751893.501197.004136.75 3画直方图，茎叶图，QQ图。（全国居民） 分析—描述统计—探索，选择如下： 输出： 全国居民Stem-and-Leaf Plot Frequency Stem & Leaf 9.00 0 . 122223344 5.00 0 . 56788 2.00 1 . 03 1.00 1 . 7 1.00 2 . 3 3.00 2 . 689
1.00 3 . 1 Stem width: 1000 Each leaf: 1 case(s) 分析—描述统计—QQ图，选择如下： 输出： 习题1.1 4数据正态性的检验：K—S检验，W检验数据： 取显着性水平为0.05 分析—描述统计—探索，选择如下：（1）K—S检验 单样本Kolmogorov-Smirnov 检验 身高N60正态参数a,,b均值139.00
标准差7.064 最极端差别绝对值.089 正.045 负-.089 Kolmogorov-Smirnov Z.686 渐近显着性(双侧).735 a. 检验分布为正态分布。 b. 根据数据计算得到。 结果：p=0.735 大于0.05 接受原假设，即数据来自正太总体。（2）W检验
材料分析与表征方法实验报告 热重分析实验报告 一、实验目的 1.了解热重分析法的基本原理和差热分析仪的基本构造。 2.掌握热重分析仪的使用方法。 二、实验原理 热重分析指温度在程序控制时，测量物质质量与温度之间的关系的技术。热重分析所用的仪器是热天平，它的基本原理是，样品重量变化所引起的天平位移量转化成电磁量，这个微小的电量经过放大器放大后，送入记录仪记录；而电量的大小正比于样品的重量变化量。当被测物质在加热过程中有升华、汽化、分解出气体或失去结晶水时，被测的物质质量就会发生变化。 三、实验原料 一水草酸钙CaC2O4·H2O 四、实验仪器 美国TA公司TGA55 升温与降温速率（K/min）0.1-100℃/min 天平灵敏度（μg）0.1μg 温度范围（°C）室温-1000℃ 五、操作条件
第一组：10℃／min空气条件下和20℃／min空气条件下，对TG和DTG 曲线进行对比。 第二组：10℃／min空气条件下和10℃／min氮气条件下，对DSC进行对比。 第三组：10℃／min氮气条件下，得到TG、DTG、DSC曲线。 六、结果与讨论 含有一个结晶水的草酸钙(242CaC.OHO)在100℃以前没有失重现象,其热重曲线呈水平状,为TG曲线的第一个平台。DTG曲线在0刻度。 在100℃和200℃之间失重并出现第二个平台。DTG曲线先升后降，在108.4℃达到最大值，即失重速率的最大值。DSC曲线先降后升，在188.4℃达到最小值，即热功率的最小值。这一步的失重量占试样总质量的12.47%，相当于每mo CaC2O4·H2O失掉1mol H2O,其热分解反应为： CaC2O4·H2O CaC2O4 + H2O 在400℃和500℃之间失重并开始呈现第三个平台,DTG曲线先升后降，在
材料现代分析方法试题9（参考答案） 一、基本概念题（共10题，每题5分） 1．为什么特征X射线的产生存在一个临界激发电压？X射线管的工作电压与其靶材的临界激发电压有什么关系？为什么？ 答：要使内层电子受激发，必须给予施加大于或等于其结合能的能量，才能使其脱离 轨道，从而产生特征X射线，而要施加的最低能量，就存在一个临界激发电压。X射线 管的工作电压一般是其靶材的临界激发电压的3-5倍，这时特征X射线对连续X射线比 例最大，背底较低。 2．布拉格方程2dsinθ=λ中的d、θ、λ分别表示什么？布拉格方程式有何用途？答：d HKL表示HKL晶面的面网间距，θ角表示掠过角或布拉格角，即入射X射线或衍射线与面网间的夹角，λ表示入射X射线的波长。该公式有二个方面用途： （1）已知晶体的d值。通过测量θ，求特征X射线的λ，并通过λ判断产生特征X射线的元素。这主要应用于X射线荧光光谱仪和电子探针中。（2）已知入射X射线的波 长，通过测量θ，求晶面间距。并通过晶面间距，测定晶体结构或进行物相分析。3．多重性因子的物理意义是什么？某立方晶系晶体，其{100}的多重性因子是多少？如该晶体转变为四方晶系，这个晶面族的多重性因子会发生什么变化？ 答：多重性因子的物理意义是等同晶面个数对衍射强度的影响因数叫作多重性因子。某立方晶系晶体，其{100}的多重性因子是6？如该晶体转变为四方晶系多重性因子是4；这个晶面族的多重性因子会随对称性不同而改变。 4．什么是丝织构，它的极图有何特点？ 答：丝织构是一种晶粒取向轴对称分布的织构，存在于拉、轧或挤压成形的丝、棒材 及各种表面镀层中。其特点是多晶体中各种晶粒的某晶向[uvw]与丝轴或镀层表面法线 平行。 丝织构的极图呈轴对称分布 5．电磁透镜的像差是怎样产生的? 如何来消除和减少像差? 答：电磁透镜的像差包括球差、像散和色差。 球差即球面像差，是磁透镜中心区和边沿区对电子的折射能力不同引起的，其中离
实验课程专业统计软件应用 上课时间2012 学年 1 学期15 周（2012 年12 月18日—28 日） 学生姓名李艳学号2010211587 班级0331002 所在学院经济管 上课地点经管3 楼指导教师胡大权理学院
实验内容写作 第六章 一实验目的 1、理解方差分析的基本概念 2、学会常用的方差分析方法 二实验内容 实验原理：方差分析的基本原理是认为不同处理组的均值间的差别基本来源有两个：随机误差，如测 量误差造成的差异或个体间的差异，称为组内差异 根据老师的讲解和课本的习题完成思考与练习的5、6、7、8题。 第5题：为了寻求适应某地区的高产油菜品种，今选5个品种进行试验，每一种在4块条件完全相同的试验田上试种，其他施肥等田间管理措施完全一样。表 6.20所示为每一品种下每一块田的亩产量，根 据这些数据分析不同品种油菜的平均产量在显著水平0.05下有无显著性差异。 第一步分析 由于考虑的是控制变量对另一个观测变量的影响，而且是5个品种，所以不宜采用独立样本T检验，应该采用单因素方差分析。 第二步数据的组织 从实验材料中直接导入数据 第三步方差相等的齐性检验 由于方差分析的前提是各水平下的总体服从方差相等的正态分布，而且各组的方差具有齐性，其中正 态分布的要求并不是非常严格，但是对于方差相等的要求还是比较严格的，因此必须对方差相等的前提进 行检验。
第四步多重比较分析 通过上面的步骤，只能判断不同的施肥等田间操作效果是否有显著性差异，如果要想进一步了解究竟那 个品种与其他的有显著性均值差别等细节问题，就需要单击上图中的两两比较按钮。 第五步运行结果及分析 多重比较结果表：从该表可以看出分别对几个不同的品种进行的两两比较。最后我们可以得出结论第4品种是最好的。其他的次之。 第6题：某公司希望检测四种类型类型轮胎A,B,C,D的寿命，如表 6.21所示。其中每种轮胎应用在随选择的6种汽车上，在显著性水平0.05下判断不同类型轮胎的寿命间是否存在显著性差异。 第一步分析 由于考虑的是一个控制变量对另一个控制变量的影响，而且是4种轮胎，所以不宜采用独立样本T 检验，应该采用单因素方差分析。 第二步数据的组织 从实验材料中直接导入数据。 第三步方差相等的齐性检验 由于方差分析的前提是各水平下的总体服从方差相等的正态分布，而且各组的方差具有齐性，其中正态分 布的要求并不是非常严格，但是对于方差相等的要求还是比较严格的，因此必须对方差相等的前提进行检 验。选择菜单“分析”—均值比较—单因素ANOVA。
第二篇材料电子显微分析 实验一透射电子显微镜样品制备 一、实验目的 1．掌握塑料—碳二级复型样品的制备方法。 2．掌握材料薄膜样品的制备方法—双喷电解减薄法和离子薄化法。 二、塑料—碳二级复型的制备原理与方法 (一) AC纸的制作 所谓AC纸就是醋酸纤维素薄膜。它的制作方法是：首先按重量比配制6％醋酸纤维素丙酮溶液。为了使AC纸质地柔软、渗透性强并具有蓝色，在配制溶液中再加入2％磷酸三苯脂和几粒甲基紫。 待上述物质全部溶入丙酮中且形成蓝色半透明的液体，再将它调制均匀并等气泡逸尽后，适量地倒在干净、平滑的玻璃板上，倾斜转动玻璃板，使液体大面积展平。用一个玻璃钟罩扣上，让钟罩下边与玻璃板间留有一定间隙，以便保护AC纸的清洁和控制干燥速度。醋酸纤维素丙酮溶液蒸发过慢，AC纸易吸水变白，干燥过快AC纸会产生龟裂。所以，要根据室温、湿度确定钟罩下边和玻璃间的间隙大小。经过24小时后，把贴在玻璃板上已干透的AC纸边沿用薄刀片划开，小心地揭下AC纸，将它夹在书本中即可备用。 (二) 塑料—碳二级复型的制备方法 (1) 在腐蚀好的金相样品表面上滴上一滴丙酮，贴上一张稍大于金相样品表面的AC纸(厚30~80μm)，如图1-2(a)所示。注意不要留有气泡和皱折。若金相样品表面浮雕大，可在丙酮完全蒸发前适当加压。静置片刻后，最好在灯泡下烘烤一刻钟左右使之干燥。 (2) 小心地揭下已经干透的AC纸复型(即第一级复型)，将复型复制面朝上平整地贴在衬有纸片的胶纸上，如图1-2(b)所示。 (3) 把滴上一滴扩散泵油的白瓷片和贴有复型的载玻片置于镀膜机真空室中。按镀膜机的操作规程，先以倾斜方向“投影”铬，再以垂直方向喷碳，如图1-2(c)所示。其膜厚度以无油处白色瓷片变成浅褐色为宜。 (4) 打开真空室，从载玻片上取下复合复型，将要分析的部位小心地剪成2mm×2mm的小方片，置于盛有丙酮的磨口培养皿中，如图1-2(d)所示。 (5) AC纸从碳复型上全部被溶解掉后，第二级复型(即碳复型)将漂浮在丙酮液面上，用铜网布制成的小勺把碳复型捞到清洁的丙酮中洗涤，再移到蒸馏水中，依靠水的表面张力使卷曲的碳复型展平并漂浮在水面上。最后用摄子夹持支撑铜网把它捞起，如图1-2 (e)所示，放到过滤纸上，干燥后即可置于电镜中观察。AC纸在溶解过程中，常常由于它的膨胀使碳膜畸变或破坏。为了得到较完整的碳复型，可采用下述方法： (1) 使用薄的或加入磷酸三苯脂及甲基紫的AC纸。 (2) 用50％酒精冲淡的丙酮溶液或加热(≤55℃)的纯丙酮溶解AC纸。 (3) 保证在优于2.66×10-3Pa高真空条件下喷碳。 (4) 在溶解AC纸前用低温石腊加固碳膜。即把剪成小方片的复合复型碳面与熔化在烘热的小玻璃片上的低温石腊液贴在一起，待石腊液凝固后，放在丙酮中溶解掉AC纸，然后加热(≤55℃)丙酮并保温20分钟，使石腊全部熔掉，碳复型将漂浮在丙酮液面上，再经干净的丙酮和蒸馏水的清洗，捞到样品支撑铜网上，这样就获得了不碎的碳复型。
课程论文 题目统计学实验 学院数学与统计学院 专业金融数学 班级14金融数学 学生姓名罗星蔓 指导教师胡桂华 职称教授 2016 年 6 月21 日
相关与回归分析实验报告 一、实验目的：用EXCEL进行相关分析和回归分析. 二、实验内容： 1.用EXCEL进行相关分析. 2.用EXCEL进行回归分析. 三、实验步骤 采用下面的例子进行相关分析和回归分析. 相关分析： 数学分数（x）统计学分数(y) 数学分数（x） 1 统计学分数(y) 0.986011 1 回归分析： SUMMARY OUTPUT 回归统计 Multiple R 0.986011 R Square 0.972217 Adjusted R 0.968744 Square 标准误差 2.403141 观测值 x 方差分 析
df SS MS F Significance F 回归分析1 1616.69 9 1616.69 9 279.943 8 1.65E-07 残差8 46.2006 9 5.77508 6 总计9 1662.9 Coefficie nts 标准误 差 t Stat P-valu e Lower 95% Upper 95% 下限 95.0% 上限 95.0% Intercept 12.32018 4.2862 79 2.8743 3 0.0206 91 2.4360 05 22.204 36 2.4360 05 22.204 36 数学分数（x）0.896821 0.0536 01 16.731 52 1.65E- 07 0.7732 18 1.0204 24 0.7732 18 1.0204 24 RESIDUAL OUTPUT 观测值预测统计学分数 (y) 残差标准残差 1 84.06587 0.934133 0.412293 2 93.03408 -1.03408 -0.4564 3 66.12945 3.87055 4 1.708324 4 93.03408 -3.03408 -1.33913 5 82.27223 0.727775 0.321214 6 90.34361 -0.34361 -0.15166 7 93.03408 0.965922 0.426323 8 52.67713 -2.67713 -1.18159 9 90.34361 2.656385 1.172433 10 84.06587 -2.06587 -0.9118 PROBABILITY OUTPUT 百分比排 位统计学分数 (y) 5 50 15 70 25 82 35 83 45 85 55 90 65 90 75 92
本科生实验报告 实验课程材料研究方法与分析测试实验 学院名称材料与化学化工学院 专业名称材料科学与工程(无机非金属方向) 学生姓名 学生学号 指导教师 实验地点 实验成绩 二〇一四年12月15日——二〇一五年12月19日
填写说明 1、适用于本科生所有的实验报告（印制实验报告册除外）； 2、专业填写为专业全称，有专业方向的用小括号标明； 3、格式要求： ①用A4纸双面打印（封面双面打印）或在A4大小纸上用蓝黑色水 笔书写。 ②打印排版：正文用宋体小四号，1.5倍行距，页边距采取默认形 式（上下2.54cm，左右2.54cm，页眉1.5cm，页脚1.75cm）。字符间距为默认值（缩放100%，间距：标准）；页码用小五号字底端居中。 ③具体要求： 题目（二号黑体居中）； 摘要（“摘要”二字用小二号黑体居中，隔行书写摘要的文字部分，小4号宋体）； 关键词（隔行顶格书写“关键词”三字，提炼3-5个关键词，用分号隔开，小4号黑体)； 正文部分采用三级标题； 第1章××(小二号黑体居中，段前0.5行) 1.1 ×××××小三号黑体×××××（段前、段后0.5行） 1.1.1小四号黑体（段前、段后0.5行） 参考文献（黑体小二号居中，段前0.5行），参考文献用五号宋体，参照《参考文献著录规则（GB/T 7714－2005）》。
实验一扫描电镜实验（SEM） 一、实验目的 1、了解扫描电子显微镜的原理、结构； 2、运用扫描电子显微镜进行样品微观形貌观察。 二、实验原理 扫描电镜（SEM）是用聚焦电子束在试样表面逐点扫描成像。试样为块状或粉末颗粒，成像信号可以是二次电子、背散射电子或吸收电子。其中二次电子是最主要的成像信号。由电子枪发射的电子，以其交叉斑作为电子源，经二级聚光镜及物镜的缩小形成具有一定能量、一定束流强度和束斑直径的微细电子束，在扫描线圈驱动下，于试样表面按一定时间、空间顺序作栅网式扫描。聚焦电子束与试样相互作用，产生二次电子发射以及背散射电子等物理信号，二次电子发射量随试样表面形貌而变化。二次电子信号被探测器收集转换成电讯号，经视频放大后输入到显像管栅极，调制与入射电子束同步扫描的显像管亮度，得到反映试样表面形貌的二次电子像。扫描电镜由下列五部分组成，如图1（a）所示。各部分主要作用简介如下：
《材料现代分析方法》课程教学大纲 一、课程基本信息 课程编号：13103105 课程类别：专业核心课程 适应专业：材料物理 总学时：54学时 总学分: 3 课程简介： 本课程介绍材料微观形貌、结构及成分的分析与表面分析技术主要方法及基本技术，简单介绍光谱分析方法。包括晶体X射线衍射、电子显微分析、X射线光电子谱仪、原子光谱、分子光谱等分析方法及基本技术。 授课教材：《材料分析测试方法》，黄新民解挺编，国防工业出版社，2005年。 参考书目： [1]《现代物理测试技术》，梁志德、王福编，冶金工业出版社，2003年。 [2]《X射线衍射分析原理与应用》，刘粤惠、刘平安编，化学工业出版社，2003年。 [3]《X射线衍射技术及设备》，丘利、胡玉和编，冶金工业出版社，2001年。 [4]《材料现代分析方法》，左演声、陈文哲、梁伟编，北京工业大学出版社，2001年。 [5]《材料分析测试技术》，周玉、武高辉编，哈尔滨工业大学出版社，2000年。 [6]《材料结构表征及应用》，吴刚编，化学工业出版社，2001年。 [7]《材料结构分析基础》，余鲲编，科学出版社，2001年。 二、课程教育目标 通过学习，了解X射线衍射仪及电子显微镜的结构，掌握X-射线衍射及电子显微镜的基本原理和操作方法，了解试样制备的基本要求及方法，了解材料成分的分析与表面分析技术的主要方法及基本技术，了解光谱分析方法，能够利用上述相关仪器进行材料的物相组成、显微结构、表面分析研究。学会运用以上技术的基本方法，对材料进行测试、计算和分析，得到有关微观组织结构、形貌及成分等方面的信息。 三、教学内容与要求 第一章X射线的物理基础 教学重点：X射线的产生及其与物质作用原理 教学难点：X射线的吸收和衰减、激发限 教学时数：2学时 教学内容：X射线的性质，X射线的产生，X射线谱，X射线与物质的相互作用，X射线的衰减规律，吸收限的应用
