电阻器的识别和检测—色标
色标法是指不同颜色表示元件不同参数的方法。
在电阻器上，不同的颜色代表不同的标称值和偏差
色标法可以分为：色环法和色点法。其中，最常用
的是色环法。
色环电阻器中，根据色环的环数多少，又分为四色
环表示法和五色环表示法。
下图（a）是用四色环表示标称阻值和允许偏差，其
中，前三条色环表示此电阻的标称阻值，最后一条
表示它的偏差。
如图（b）中色环颜色依次黄、紫、橙、金，则此电
阻器标称阻值为，偏差。
如图（c）电阻器的色环颜色依次为：蓝、灰、金、
无色（即只有三条色环），则电阻器标称阻值为：
。
下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。
图（b）中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：
，偏差为。
判断色环电阻的第一条色环的方法
1.对于未安装的电阻，可以用万用表测量一下电阻器的阻值，再根据所读阻值看色环，读出标称阻值。
2.对于已装配在电路板上的电阻，可用以下方法进行判断：
（1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏
差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。而金色、银色、无色这三种颜色没有有效数字，所以，金色、银色、无色作为四色环电阻器的偏差色环，即为最后一条色环（金色，银色除作偏差色环外，可作为乘数）。
（2）五色环电阻器为精密型电阻器，一般常用棕色或红色作为偏差色环。如出现头尾同为棕色或红色环时，要判断第一条色环则要通过方法（3）、（4）。
（3）第一条色环比较靠近电阻器一端引脚。
（4）表示电阻器标称阻值的那四条环之间的间隔距离一般
为等距离，而表示偏差的色环（即最后一条色环）一般与
第四条色环的间隔比较大，以此判断哪一条为最后一条色
环。如图所示。
在识别色环电阻器时，要注意以下几点：
1.色环表中的标称阻值单位为 。
2.当允许偏差为±20%时，表示允许偏差的这条色环为电阻器本色，此时，四条色环的电阻器便只有三条了，一定要注意这一点。
3.对于一些功率大的色环电阻器，在其外表将显示出它的
功率，图示色环电阻表面上的数字2表示为此电阻的功率
为2W。
色环电阻计算 带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。 下面介绍掌握此方法的几个要点： （1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。 记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是： 金色：几点几Ω 黑色：几十几Ω 棕色：几百几十Ω 红色：几点几kΩ 橙色：几十几kΩ 黄色：几百几十kΩ 绿色：几点几MΩ 蓝色：几十几MΩ 从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。 （3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。 （4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。 下面举例说明： 例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。第环是金色表示误差为5％。例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。第四环是金色，其误差为5％在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。如果靠近边缘的是这3种色彩，则需要倒过来计算。 色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。 对于4色环电阻，其阻值计算方法位： 阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数 对于5色环电阻，其阻值计算方法位：
色环电阻基本识别法 1、颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。 我们建议分两段背诵，容易记忆： 棕红橙黄绿 兰紫灰白黑 此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。对此，我们放在后面介绍。 “四色环”读数规则 所谓“四色环电阻”就是指用四条色环表示阻值的电阻。从左向右数，第一，二环表示两 位有效数字，第三环表示数字后面添加“0”的个数。所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离*得比较近，而第四环距离稍微大一点。如下图： 但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那 一环该是第一环了。 请看下面例子： 第一环：红——代表2 第二环：紫——代表7 第三环：棕——代表1，但是第三环的“1”并不是“有效数字”，而是表示在前面两个有效数字后面添加“零”的个数。 由此看来，这个电阻的阻值应该是270，单位是什么？在色环电阻中，一律默认为“欧姆”（电阻的基本单位，符号是Ω）。 上述电阻的阻值是：270Ω 那么，第四环又是什么意思？第四环表示电阻的“精度”，也就是阻值的误差。金色代表误差±5％，银色代表误差±10％。对270Ω而言，±5％的误差，意味着这个电阻实际最小的阻值是270*（1－0.05）＝265.5Ω；最大不会超过270*（1＋0.05）＝283.5Ω。 在识别四色环电阻时，有两个情况要特别注意： 1、当第三环是黑色的时候，这个黑环代表0的个数，几个0？是0个“0”，也就是“没有0”，不添加“0”。如：
水泥电阻参数/电阻电容的标注方法时间:2010-06-20 16:34来源:unknown 作者:1 点击:3次 2009年11月23日 电阻，用符号R表示。其最基本的效用就是阻碍电流的流动。衡量电阻器的两个最基本的参量是阻值和功率。阻值用来表示电阻器对电流阻碍效用的巨细，用欧姆表示。除基本单位外，另有千欧 2009年11月23日 电阻，用符号R表示。其最基本的效用就是阻碍电流的流动。衡量电阻器的两个最基本的参量是阻值和功率。阻值用来表示电阻器对电流阻碍效用的巨细，用欧姆表示。除基本单位外，另有千欧和兆欧。功率用来表示电阻器所能蒙受的最大电流，用瓦特表示，有1/16W，1/8W，1/4W，1/2W，1W，2W等多种，超过这一最大值，电阻器就会烧坏。按照电阻器的建造质料差别，有洋灰电阻（建造成本低，功率大，热噪声大，阻值不够准确，工作不稳定），碳膜电阻，金属膜电阻（体积小，工作稳定，噪声小，精密度高）和金属氧化膜电阻等等。按照其阻值是不是可变可分为微调电阻，可调电阻，电位器等。 电阻在标记它的值的要领是用色环标记法。它的辨认要领如下：为了区分差别品类的电阻，常用几个拉丁字母表示电阻种别，如图1所示。熬头个字母R表示电阻，第2个字母表示导健康水平料，第3个字母表示外形性能。 一、 NTC（负温度系数）热敏电阻知识及应用： NTC是负温度系数的英文减写，所说的NTC热敏电阻器就是负温度系数热敏电阻器。它是以锰、钴、镍和铜等金属氧化物为首要质料，接纳瓷陶工艺打造而成的。这些个金属氧化物质料都具备半导体性子，因为在导电体式格局上纯粹近似锗、硅等半导健康水平料。温度低时，这些个氧化物质料的载流子（电子和孔穴）数量少，以是其电阻值较高；随着温度的升高，载流子数量增长，以是电阻值降低。 1.负温度系数热敏电阻器的命名尺度。 NTC热敏电阻器的品类繁多，外形各异。表1是负温度系数热敏电阻的命名尺度，它由四部门构成，此中M表示敏感元件，F表示负温度系数热敏电阻器。有些厂家的产物，在序号之后又加了1个数字，如MF54-1，这个"-1"也属于序号，凡是叫"派生序号"。 2.负温度系数热敏电阻的首要参量。 热敏电阻器的参量颇多，首要有标称阻值、B值规模和额定功率。标称阻值常在热敏电阻上标出。它是指在基准温度为25℃时的零功率阻值，因此亦作标称电阻值R25。B值规模（K）是反应负温度系数热敏电阻器热活络度越高。额定功率是指热敏电阻在环境温度为25℃、相对于湿润程度为45~80%及大气压力为0.87~1.07bar的大气条件下，长期连续负荷所容许的耗散功率。(表1)列出了MF11（片状）负温度系数热敏电阻的首要参量。 表1 标称阻值（KΩ） 10~15
电阻的常用标志法 在使用电阻器时，需要了解它的主要参数。对电阻器需知道其标称阻值、功率、允许偏差。电阻器的标称值和允许偏差一般都标在电阻体上，而在电路图上通常只标出标称值。电阻的标志方法分为下列四种： 1. 直标法：直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上， 其允许偏差则用百分数表示，末标偏差值的即为±20%的允许偏差。 2. 文字符号法：文字符号法是将电阻器的标称值和允许偏差值用数字和文字 符号法按一定的规律组合标志在电阻体上。电阻器的标称值的单位标志符号见表1，允许偏差见表2。 表1 表2 注：大多数电阻器的允许偏差值J、K、M三类。 例如：6R2J表示该电阻标称值为6.2Ω，允许偏差为±5%；3K6K表示电阻值为3.6KΩ，允许偏差为±10%；1M5则表示电阻值为1.5MΩ，允许偏差为±20%。 3. 色标法：普通的电阻器用四色环表示，精密电阻用五色环表示。紧靠电阻 体一端头的色环为第一环，露着电阻体本色教多的另一端头为末环。
4. 数码标志法：在产品和电路图上用三为数字来表示元件的标称值的方法称 之为数码标志法。常见于贴片电阻或进口器件上。在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，第三位数为倍率10n的“n”（即前面两位数后加“0”的个数）,单位为Ω。例如标识为222的电阻器，其阻值为2200Ω既2.2KΩ；表识为105的电阻器为1MΩ；标志为47的电阻器阻值为4.7Ω。需要注意的是要将这种标志法与传统的方法区别开来：如标志为220的电阻器其电阻为22Ω，只有标志为221的电阻器其阻值才为220Ω。标志为0或000的电阻器，实际是跳线，阻值为0Ω。在一些微调电阻器阻值的标志法除了用三位数字外还有用两位数字的。如标志为53表示5，14和54分别表示10和50。一些精密贴片电阻器也有用四位数字表示法，如1005表示10等。
色环电阻识别方法 每种颜色代表不同的数字,如下: 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ,金、银表示误差 色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出 其阻值,便于检测和更换。但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下技巧加以判断: 技巧1: 先找标志误差的色环,从而排定色环顺序。最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环, 就可以基本认定这是色环电阻的最末一环。 技巧2: 棕色环是否是误差标志的判别。棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环 和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。 技巧3: 在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加 以判别。比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×104Ω=1MΩ误 差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×100Ω=140Ω，误差为1%。显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种 色环顺序是不对的。电阻按材料分一般有:碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。一般的家庭电器使用碳膜电阻较多,因为它成本低廉。金属膜电阻精度要高些,使用在要求较高的设备上。水泥电阻和线饶电阻都是能够承受比较大功率的,线饶电阻的精度也比较高, 常用在要求很高的测量仪器上。 小功率碳膜和金属膜电阻,一般都用色环表示电阻阻值的大小,这也是我们在学习电阻的很 重要的一步。电阻阻值的单位是欧姆。下面详细说明。 色环电阻分为四色环和五色环,先说四色环。顾名思义,就是用四条有颜色的环代表阻值大小。每种颜色代表不同的数字,如下: 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差 各色环表示意义如下: 第一条色环:阻值的第一位数字; 第二条色环:阻值的第二位数字; 第三条色环:10的幂数; 第四条色环:误差表示。 例如:电阻色环:棕绿红金, 第一位:1; 第二位:5;第三位:10的幂为2(即100); 误差为5%; 即阻值为:15×100=1500欧=1.5千欧=1.5K 还有精确度更高的“五色环”电阻,用五条色环表示电阻的阻值大小,具体如下: 第一条色环:阻值的第一位数字; 第二条色环:阻值的第二位数字; 第三条色环:阻值的第三位数字; 第四条色环:阻值乘数的10的幂数; 第五条色环:误差(常见是棕色,误差为1%)
贴片电阻简述: 片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。耐潮湿，高温，温度系数小。 (注：以下片式固定电阻器皆叫做贴片电阻)贴片电阻分类 贴片电阻分为以下几大类： 类型参考国际的分类 常规系列厚膜贴片电阻 General purpose General purpose, 0201 - 0805 General purpose, 1206 - 2512 高精度高稳定性贴片电阻 High precision - high stability High precision - high stability, 0201 -0603 High precision - high stability, 0805 - 1210 High precision - high stability, 2010 - 2512 常规系列薄膜贴片电阻 General purpose thin film General purpose thin film, 0201-2512 低阻值贴片电阻 Low ohmic Low ohmic, 0402 - 1206 Low ohmic, 2010 - 2512 贴片电阻阵列 Arrays Arrays, convex and concave 贴片电流传感器 SMD current sensors Current Sensors - Low TCR 贴片网络电阻器 Network Network, T-type and L-type
五环电阻的识别方法 色环颜色代表的数字：棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0 色环颜色代表的倍率：棕*10、红*100、橙*1K、黄*10K、绿*100K、蓝*1M、紫*10M、灰*100M、白*1000M、黑*1、金*0.1、银*0.01 色环颜色代表的误差等级：金5%、银10%、棕1%、红2%、绿0.5%、蓝0.25%、紫0.1%、灰0.05%、无色20% 四环电阻的读法：前2位数字是有效数字，第3位是倍率，第四位是误差等级。 例如：棕红黑金12*1=12欧姆误差正负5% 红红橙银22*1K=22K 误差正负10% 黄紫黄金47*10K=470K 误差正负5% 五环电阻的读法：前3位数字是有效数字，第四位是倍率，第五位是误差等级。 第一条色环：阻值的第一位数字； 第二条色环：阻值的第二位数字； 第三条色环：阻值的第三位数字； 第四条色环：阻值乘数的10的幂数； 第五条色环：误差(常见是棕色，误差为1%) 有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环表示误
差，是第五条色环，与之对应的另一头金属帽上的是第一道色环，读数时从它读起，之后的第二道、第三道色环是次高位、次次高位，第四道环表示10的多少次方。四色环电阻误差为5-10%，五色环常为1%，精度提高。 熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。 记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是： 金色：几点几Ω 黑色：几十几Ω 棕色：几百几十Ω 红色：几点几kΩ 橙色：几十几kΩ 黄色：几百几十kΩ 绿色：几点几MΩ 蓝色：几十几MΩ 从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。下面举例说明： 例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。第环是金色表示误差为5％。
电阻阻值计算：色环电阻识别及精度 色环电阻是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。具体读法可参考下图： 黑，棕，红，橙，黄，绿，蓝，紫，灰，白 0，1，2，3，4，5，6，7，8，9 倒数第二环，表示零的个数。最后一位，表示误差。这个规律有一个巧记的口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。 例如，红，黄，棕，金表示240欧。 色环电阻分四环和五环，通常用四环。倒数第二环，可以金色（代表×0.1）和银色的（代表×0.01），最后一环误差可以无色（20%）。五环电阻为精密电阻，前三环为数值，最后一环还是误差色环，通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代笔误差的，绿色的误差为0.5%。
精密电阻通常用于军事，航天等方面。 电阻色环上看电阻的精度： 色环电阻分为四色环和五色环 四色环：前两位是有效数字；第三位是倍率；第四位是误差，就是它的精确度五色环：前三位是有效数字；第四位是倍率；第五位是误差 它们的误差色环相同时误差是一样的： 色环误差 棕+/-1% 红+/-2% 绿+/-0.5% 蓝+/-0.25% 紫+/-0.1% 灰+/-0.05% 金+/-5% 银+/-10% 无色+/-20% 最常见的：
四色环电阻误差是+/-5%，为普通电阻 五色环电阻误差是+/-1%，为精密电阻。 色环电阻识别： 带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。 下面介绍掌握此方法的几个要点： （1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。 记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是：金色：几点几Ω 黑色：几十几Ω

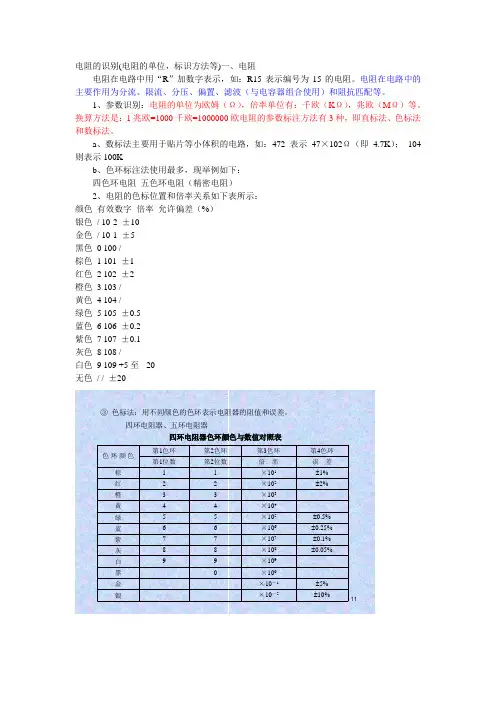

电阻器阻值标示方法 1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。 2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。 表示允许误差的文字符号 文字符号 D F G J K M 允许偏差 ±0.5% ±1% ±2% ±5% ±10% ±20% 3、数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采用文字符号表示。 4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。 国外电阻大部分采用色标法。 黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20% 当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。 当电阻为五环时，最後一环与前面四环距离较大。前三位为有效数字，第四位为乘方数，第五位为偏差。 电阻的色环识别就是每个电阻有4种或3种颜色标明阻值。最后一个颜色是金黄或银白色。表示该电阻的所标阻值与本物品实际阻值相差量。金黄表示百分制10的误差，银白表示百分制20的误差。根据书上写的方法教也不好记，我有一个办法记电阻色环挺简单的，希望有不足的地方请同行多多指教。 我的方法是；电阻上前3种颜色表示阻值的标定方法。一共12种颜色分别是；棕，红，橙，黄，绿，蓝，紫，灰，白，黑，金，银。代表的数字分别是；1，2，3，4，5，6，7，8，9，0，[0点1]，[0点01]。第1和第2个颜色表示数字。第3个颜色表示该数字加的0数量。 例1；有个电阻的色标是[红黄绿金]它的阻值是24再在后面加5个零，那就是。等于是2400K欧的阻值。也是2。4M欧。 例2；有个电阻的色标是[棕红金金]它的阻值第三部分意思是[0点1]那就是12乘以0点1。它的阻值是1。2欧。 例3；[红黄黑金]那第3部分的意思是[0]那它就是24乘以0，它的阻值还是24欧。 最后的金色表示该电阻的所标阻值误差在百分制10之内。如果最后一个颜色是银白色那就是误差率百分制20。大多电阻都是金色[百分制10误差率]。 x1000000000 / *********************************色环电阻相关知识*****************************
色环电阻读值方法及电阻色环表 色环电阻读值方法及电阻色环表 在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。如果*近边缘的是这3种色彩，则需要倒过来计算。 色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。 对于4色环电阻，其阻值计算方法位： 阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数 对于5色环电阻，其阻值计算方法位：阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数 色标法色标法是指在电感器表面涂上不同的色环来代表电感量(与电阻器类似)，通常用四色环表示，紧靠电感体一端的色环为第一环，露着电感体本色较多的另一端为末环。其第一色环是十位数，第二色环为个位数，第三色环为应乘的倍数(单位为11H)，第四色环为误差率，各种颜色所代表的数值见表2。例如：色环颜色分别为棕、黑、金、金的电感器的电感量为1LIH，误差为5％。
常规贴片电阻(部分) 常规的贴片电阻的标准封装及额定功率如下表： 英制(mil) 公制(mm) 额定功率(W)@ 70°C 0201 0603 1/20 0402 1005 1/16 0603 1608 1/10 0805 2012 1/8 1206 3216 1/4 1210 3225 1/3 1812 4832 1/2 2010 5025 3/4 2512 6432 1 直插电阻 1/8W ----AXIAL-0.3 1/4W ----AXIAL-0.4或AXIAL-0.3（如果自己弯折的比较靠近电阻根部的话）1/2W ----AXIAL-0.5或AXIAL-0.4（如果自己弯折的比较靠近电阻根部的话） 1W ----AXIAL-0.6或AXIAL-0.5（如果自己弯折的比较靠近电阻根部的话） 2W ----AXIAL-0.8 3W ----AXIAL-1.0 5W ----AXIAL-1.2 附铜处的连接孔线宽 1.针对某块铜，选中SHAPE，右键Parameter 里Thermal Relief Conenct 设置即可。 2.针对全局设置，打开Global Shape Parameter 设置即可。 3.针对某些PTH PIN进行设置，在PIN上添加以下属性即可。 DYN_FIXED_THERM_WIDTH 连接线宽 DYN_THERMAL_CON_TYPE 连接类型
色环电阻阻值识别方法 4色环电阻： 第一色环是十位数, 二色环是个位数， 第三色环是应乘倍数, 第四色环是误差率 5色环电阻： 第一色环是百位数，第 二色环是十位数， 第三色环是个位数，第 四色环是应乘倍数， 第五色环是误差率。 例如:5色环电阻的颜色 排列为红红黑黑棕， 则其阻值是 220 X 1=220 Q,误差 ±1 % 5色环电阻通常都是误 差± 阻。 金色：几点几 Q 棕色：几百几十Q 颜色 黑棕红橙黄绿蓝紫灰白金银 代表数值 0123456789 误误差 %的金属膜电 黑色: 几十几 Q
红色：几点几k Q 橙色：几十几k Q 黄色：几百几十k Q 绿色：几点几M Q 蓝色：几十几M Q 紫色蓝色绿色棕色 士0.1 % 士0.25 %士0.5 % 士1% 五色环表示法规则如下表: 颜色蓝 rtrL 第一位有效值 第二位有效值 第三位有效值 第四位倍 乘10 2 10 -1 10 10 1 10 2 10 3 10 4 105 106 107 108 10 9 第五位误差/%±2 ±1 士0. 士 0.2 5 5 士0. 士 0.0 1 5 五色环电阻与四色环电阻之间的不同之处有: 乘， 第五色环是误差。 前三色环是有效数值，第四色环是倍
五色环电阻的阻值快速识别步骤： ①五色环电阻阻值识别步骤和四色环电阻识别的步骤是差不多的，依然是先看第五环（即最后一环），四色环电阻的最后一环只有金银无三种色，而五色环电阻的最后一环却有金银棕红绿蓝紫灰无九种色，这样使五色环的误差精度有所提高。 ②五色环电阻阻值识别第二步同四色环电阻识别一样，也是看第四环（即倒数第二 环）倍乘，因为前面三位有效数值，所以五色环电阻的倍乘与四色环电阻的倍乘完会不同，不同之处主要表现在第四色环的倍乘比四色环电阻的第三色环倍乘的倍率 大101 颜色倍乘数值范围单位 银10-1 1.00- 9.10 Q几点几几欧 10.0- 91.0 Q几十几点几欧 金 100 100-910Q几百几十几欧 黑 101 1.00- 9.10K Q几点几几千欧 棕 102 10.0- 91.0K Q几十几点几千欧 红 103 100-910K Q几百几十几千欧 橙 104 1.00- 9.10M Q几点几几兆欧 黄 105 10.0- 91.0M Q几十几点几兆欧 绿 106 t t - 蓝107100-910M Q几百几十几兆欧
电阻器的识别和检测—色标 色标法是指不同颜色表示元件不同参数的方法。 在电阻器上，不同的颜色代表不同的标称值和偏差色 标法可以分为：色环法和色点法。其中，最常用的是 色环法。 色环电阻器中，根据色环的环数多少，又分为四色环 表示法和五色环表示法。 下图（a）是用四色环表示标称阻值和允许偏差，其中， 前三条色环表示此电阻的标称阻值，最后一条表示它 的偏差。 如图（b）中色环颜色依次黄、紫、橙、金，则此电阻 器标称阻值为，偏差。 如图（c）电阻器的色环颜色依次为：蓝、灰、金、无 色（即只有三条色环），则电阻器标称阻值为： 。 下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。 图（b）中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。 判断色环电阻的第一条色环的方法 1.对于未安装的电阻，可以用万用表测量一下电阻器的阻值，再根据所读阻值看色环，读出标称阻值。
2.对于已装配在电路板上的电阻，可用以下方法进行判断： （1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。而金色、银色、无色这三种颜色没有有效数字，所以，金色、银色、无色作为四色环电阻器的偏差色环，即为最后一条色环（金色，银色除作偏差色环外，可作为乘数）。 （2）五色环电阻器为精密型电阻器，一般常用棕色或红色作为偏差色环。如出现头尾同为棕色或红色环时，要判断第一条色环则要通过方法（3）、（4）。 （3）第一条色环比较靠近电阻器一端引脚。 （4）表示电阻器标称阻值的那四条环之间的间隔距离一 般为等距离，而表示偏差的色环（即最后一条色环）一般 与第四条色环的间隔比较大，以此判断哪一条为最后一条 色环。如图所示。 在识别色环电阻器时，要注意以下几点： 1.色环表中的标称阻值单位为?。 2.当允许偏差为±20%时，表示允许偏差的这条色环为电阻器本色，此时，四条色环的电阻器便只有三条了，一定要注意这一点。 3.对于一些功率大的色环电阻器，在其外表将显示出它的 功率，图示色环电阻表面上的数字2表示为此电阻的功率 为2W。
电阻上的色环怎么来区分阻值大小 色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断： 技巧1：先找标志误差的色环，从而排定色环顺序。最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。 技巧2：棕色环是否是误差标志的判别。棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。 技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1M Ω误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。电阻按材料分一般有：碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。一般的家庭电器使用碳膜电阻较多，因为它成本低廉。金属膜电阻精度要高些，使用在要求较高的设备上。水泥电阻和线饶电阻都是能够承受比较大功率的，线饶电阻的精度也比较高，常用在要求很高的测量仪器上。 小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步。电阻阻值的单位是欧姆。下面详细说明。 色环电阻分为四色环和五色环，先说四色环。顾名思义，就是用四条有颜色的环代表阻值大小。每种颜色代表不同的数字，如下： 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差 各色环表示意义如下： 第一条色环：阻值的第一位数字； 第二条色环：阻值的第二位数字； 第三条色环：10的幂数； 第四条色环：误差表示。 例如：电阻色环：棕绿红金，第一位：1；第二位：5；第三位：10的幂为2（即100）；误差为5%；即阻值为：15×100=1500欧=1.5千欧=1.5K 还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下： 第一条色环：阻值的第一位数字； 第二条色环：阻值的第二位数字； 第三条色环：阻值的第三位数字； 第四条色环：阻值乘数的10的幂数； 第五条色环：误差（常见是棕色，误差为1%） 有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环表示误差，是第五条色环，与之对应的另一头金属帽上的是第一道色环，读数时从它读起，之后的第二道、
教案 【授课内容】：色环电阻的阻值识别 【教学目标】： 知识目标： 了解阻值的直接标示法，掌握电阻器的色环标识方法。 能力目标： 学会识读色环电阻器的阻值。 情感目标： 培养学生科学严谨的学习态度，形成规范的操作习惯，学会与他人合作沟通。 【教学重点】：四色环、五色环电阻的阻值识别 【教学难点】：色环颜色与数值的对应关系 【教具】： 【教学过程】： 一、回顾点评 电阻器的单位 欧姆是德国物理学家，他建立了电路定律。为了纪念他在电路理论上的贡献，电阻单位命名为欧姆。 电阻器的国际标准单位是欧姆，我们也常用希腊字母Ω表示 我们也常见到KΩ（千欧）、MΩ（兆欧）的标识 其换算公式如下 1KΩ=1000Ω 1MΩ=1,000KΩ=1,000,000Ω 标称阻值 为了表示电阻的大小，电阻器在出厂时会在表面标注阻值。标注在电阻器上的阻值称为标称阻值。 误差（电阻的精度） 电阻器的实际阻值与标称阻值往往有一定的差距，这个差距称为误差。 阻值的标示方法 电阻器标称阻值和误差的标注方法有直接标注法、数码标注法和色环标注法。 二、讲授新课 1、直标法简介 在一些电阻器表面，直接用阿拉伯数字和单位符号标注出标称阻值，有的还直接用百分数标出允许偏差。 直标法实例
电阻值=510Ω ±5% R-电阻的总称 X-材料为绕线 G-表示大功率 6-表示序号 2、色环电阻的阻值识别 （1）色环法简介 为了便于从任何一个角度都能看清电阻的阻值采用了在电阻器上标注不同的颜色圆环来表示阻值和误差的方法。下图中的两个电阻器就采用了色环法来标注阻值和误差，其中一只电阻上有四条色环，称为四色环电阻器，另一只电阻器上有五条色环，称为五色环电阻器，五色环电阻器的阻值精度较四色环电阻器更高。 色环电阻 五色环电阻 （2）四色环电阻的阻值计算 色环的意义与阻值计算公式 电阻阻值=有效数字× 10n （允许误差） （有效数字） 十（有效数字）个 倍乘数 允许误差
色环电阻识别方法 识别方法 1.识别顺序
色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断： 技巧1：先找标志误差的色环，从而排定色环顺序。最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。 技巧2：棕色环是否是误差标志的判别。棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。 技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×100Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。 2.识别大小 普通电阻：四色环电阻： 第一色环是十位数，第二色环是个位数， 第三色环是应乘颜色次幂颜色次，第四色环是误差率 例子： 棕红红金 其阻值为12×102=1.2K 误差为±5% 误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。 精密电阻：五色环电阻： 红红黑棕金 五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×101=2.2K 误差为±5% 第一色环是百位数，第二色环是十位数，
深圳吉力电业有限公司 色环电阻检验规范 色环电阻分为：4色环电阻 5色环电阻 6色环电阻 识别方法: 阅读色环时先将电阻身上有金色或银色的一端放于右边，从左边向右边起，第1环代表数值的第1位数（即数目字列出在左边的第1个数），第2环代表数值的第2位数（即数目字向右的第2个数），第3环代表第3位数（即数目字的第3个数），第4环代表电阻值的误差值，常见的金色的误差率为± 5 ，银色的为± 10 ，当然能选购金色的品种是最好的，但价格会稍高。为要使各爱好者便于阅读各颜色与数值的关系，将之列成下表，更易明白。至于半可变及可变电阻的阻值，不会用色环来代表，而是将数值直接印在其外壳上。当阻值过大时，要用数字列出不容易，常会看错读错，例如1000000Ω，百万欧姆，当写在电路图上，会妨碍电路图的空间，因此要将其简化，用K 及M字来代替其位数，千位（ 10 3 ），百万位（ 10 6 ）。例如： 100000Ω写成100KΩ，上面的1000000KΩ可写成1MΩ。 例：4环电阻依次为：棕黑黄银读为100000Ω=100K 误差为± 10 % 例：4环电阻依次为：橙白棕银读为390Ω误差为± 10 % 例：4环电阻依次为：橙白红银读为3900Ω=3.9K 误差为± 10 % 例: 4环电阻依次为：橙橙金银其中橙橙为33在乘上10-1=3.9Ω 误差为±10 % 例: 4环电阻依次为：黄紫银银其中黄紫为47在乘上10-2=0.47Ω 误差为±10 % 从以上得知,读0.1-9.9Ω电阻时一定要注意第三色环的标法，因为它是乘的负数。请使用色环电阻阻值计算器查询阻值 四色环电阻读法
五色环电阻读法
贴片电阻表示方法 1)2位数字后面加一字母表示法:这种方法前面两位数字表示电阻值的有效数值,后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见表一/二.如:02C为102×102=10.2kΩ,27E为187×104=1.87MΩ 代码表示数字代码表示数字代码表示数字代码表示数字 01 100 26 182 51 332 76 604 02 102 27 187 52 340 77 619 03 105 28 191 53 348 78 634 04 107 29 196 54 357 79 649 05 110 30 200 55 365 80 665 06 113 31 205 56 374 81 681 07 115 32 210 57 383 82 698 08 118 33 215 58 392 83 715 09 121 34 221 59 402 84 732 10 124 35 226 60 412 85 750 11 127 36 232 61 422 86 768 12 130 37 237 62 432 87 787 13 133 38 243 63 442 88 806 14 137 39 249 64 453 89 825 15 140 40 255 65 464 90 845 16 143 41 261 66 475 91 866 17 147 42 267 67 487 92 887 18 150 43 274 68 499 93 909 19 154 44 280 69 511 94 921 20 158 45 287 70 523 95 935 21 162 46 294 71 536 96 956 22 165 47 301 72 549 97 973 23 169 48 309 73 562 98 985 24 174 49 316 74 576 99 998 25 178 50 324 75 590 表二 代码含义代码含义代码含义代码含义 A 100 D 103 G 106 Y 10-2 B 101 E 104 H 107 Z 10-3 C 102 F 105 X 10-1 (2)3位数字表示法:这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数.当电阻小于10Ω时,在代码中用R表示电阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻系列中.比如:330表示33Ω,而不是330Ω;221表示220Ω;683表示68000Ω即68kΩ;105表示1MΩ;6R2表示602Ω. (3)4位数字表示法,这种表示法前3位数字代表电阻值的有效数字,第4位表示在有效数字后面应添加0的个数.当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示方法通用用有阻值误差为1%精密电阻系列中.比如:0100表示10Ω而不是100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即49.9kΩ;1473表示147000Ω即147kΩ;0R56表示0.56Ω.
五色环电阻的识别 电阻的阻值辨认：由于电阻阻值的表示法有数字表示法和色环表示法两种，因而电阻阻值的读数也有两种： a数字表示法：此表示法常用于CHIP组件中。辨认时数字之前两位为有效数字， 而第三位为倍率。例如：334表示：33 X 104 Q =330 K Q 275表示：27X 105 Q =2.7 M Q b. 色环表示法： 第一、二环颜色：黑棕红橙黄绿蓝紫灰白 代码：0 1 2 3 4 5 6 7 8 9 第三环：100 101 102 103 104 105 106 107 108 109 10-1 10-2 第四环：金：土5％银：土10％ （a）. 以上为四环电阻的色环及表示相应的数字，其中第一、二环为有效数字，第三环为倍率，第四环为误差。 （b）. 五环电阻表示方法：第一、二、三为有效数字，第四环为倍数，第五环为误差（依颜色）,例如：红棕红棕棕阻值为212 X 101 Q =2.12 K Q± 1% 7. 电阻数字表示法与色环表示法的相互运算： a 7.6 K Q± 5%用色环表示为：紫蓝红金。 b 7.61 K Q± 1%用色环表示为：紫蓝棕棕棕。 c 820 K Q用四环及五环表示（四环误差为金，五环误差为棕）四环：灰红黄金；五环：灰红黑橙棕怎样识别哪是五环电阻的第一环识别哪是五环电阻的第一环（识别五环电阻的第一环的经验方法）：四环电阻的偏差环一般是金或银，一般不会识别错误，而五环电阻则不然，其偏差环有与第一环（有效数字环）相同的颜色，如果读反，识读结果将完全错误。那么，怎样正确识别第一环呢？现介绍如下： 1 、偏差环距其它环较远。 2、偏差环较宽。 3、第一环距端部较近。 4、有效数字环无金、银色。（解释：若从某端环数起第1 、2 环有金或银色，则另一端环是第一环。） 5、偏差环无橙、黄色。（解释：若某端环是橙或黄色，则一定是第一环。）&试读：一般成品电阻器的阻值不大于22MQ，若试读大于22MQ，说明读反。7、试测。用上述还不能识别时可进行试测，但前提是电阻器必须完好。应注意的是有些厂家不严格按第1 、2、3条生产，以上各条应综合考虑。 电阻阻值的识别 、电阻阻值的色环表示法先说两句：色环电阻的识别方法不是随便规定的，这个方法是
常用电阻器的三种标志方法？ 1．直标法 把元件的主要参数直接印制在元件的表面上，这种方法主要用于功率比较大的电阻。如电阻表面上印有RXYC-50-T-1k5±10％，其含义是耐潮被釉线绕可调电阻器，额定功率为50W，阻值为1.5kΩ，允许误差为±10％。 2．文字符号法 随着电子元件的不断小型化，特别是表面安装元器件（SMC和SMD）的制造工艺不断进步，使得电阻器的体积越来越小，其元件表面上标注的文字符号也作出了相应改革。一般仅用三位数字标注电阻器的数值，精度等级不再表示出来（一般小于±5％）。具体规定如下： （1）元件表面涂以黑颜色表示电阻器。 （2）电阻器的基本标注单位是欧姆（Ω），其数值大小用三位数字标注。 （3）对于十个基本标注单位以上的电阻器，前两位数字表示数值的有效数字，第三位数字表示数值的倍率。如100表示其阻值为10×100＝10Ω；223表示其阻值为22×103＝22kΩ。
（4）对于十个基本标注单位以下的元件，第一位、第三位数字表示数值的有效数字，第二位用字母“R”表示小数点。如3R9表示其阻值为3.9Ω。 3．色标法 小功率电阻器使用最广泛的是色标法，一般用背景区别电阻器的种类：如浅色（淡绿色、淡蓝色、浅棕色）表示碳膜电阻用红色表示金属或金属氧化膜电阻，深绿色表示线绕电阻。一般用色环表示电阻器的数值及精度。 普通电阻器大多用四个色环表示其阻值和允许偏差。第一、二环表示有效数字，第三环表示倍率（乘数），与前三环距离较大的第四环表示精度。 精密电阻器采用五个色环标志，第一、二、三环表示有效数字，第四环表示倍率，与前四环距离较大的第五环表示精度。关色码标注的定义见下表所示。上图所示为两种色环电阻的标注图。 例如标有蓝、灰、橙、金四环标注的电阻，其阻值大小为：68×103＝68000Ω（68kΩ），允许偏差为±5％。标有棕、黑、绿、棕、棕五环标注的电阻，其阻值大小为：105×101＝1050Ω（1.05kΩ），允许偏差为±1％。 颜色有效数字倍率允许偏差（％） 黑01 棕110±1 红2100±2 橙31000 黄410000
