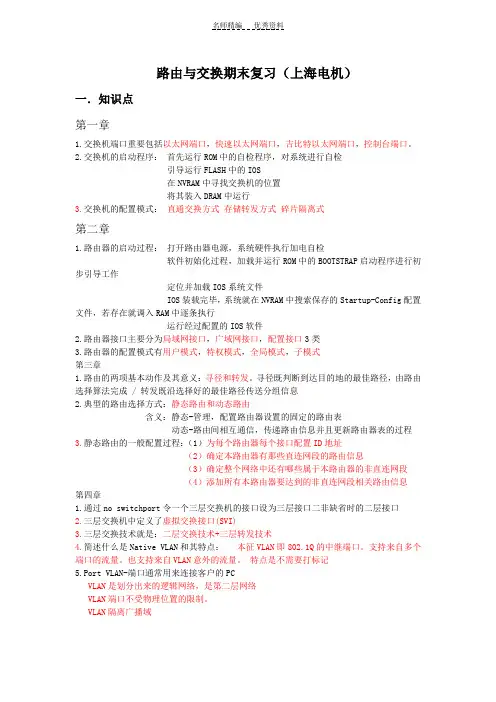

路由与交换期末复习（上海电机）
一．知识点
第一章
1.交换机端口重要包括以太网端口，快速以太网端口，吉比特以太网端口，控制台端口。
2.交换机的启动程序：首先运行ROM中的自检程序，对系统进行自检
引导运行FLASH中的IOS
在NVRAM中寻找交换机的位置
将其装入DRAM中运行
3.交换机的配置模式：直通交换方式存储转发方式碎片隔离式
第二章
1.路由器的启动过程：打开路由器电源，系统硬件执行加电自检
软件初始化过程，加载并运行ROM中的BOOTSTRAP启动程序进行初步引导工作
定位并加载IOS系统文件
IOS装载完毕，系统就在NVRAM中搜索保存的Startup-Config配置文件，若存在就调入RAM中逐条执行
运行经过配置的IOS软件
2.路由器接口主要分为局域网接口，广域网接口，配置接口3类
3.路由器的配置模式有用户模式，特权模式，全局模式，子模式
第三章
1.路由的两项基本动作及其意义：寻径和转发。寻径既判断到达目的地的最佳路径，由路由选择算法完成 / 转发既沿选择好的最佳路径传送分组信息
2.典型的路由选择方式：静态路由和动态路由
含义：静态-管理，配置路由器设置的固定的路由表
动态-路由间相互通信，传递路由信息并且更新路由器表的过程3.静态路由的一般配置过程：（1）为每个路由器每个接口配置ID地址
（2）确定本路由器有那些直连网段的路由信息
（3）确定整个网络中还有哪些属于本路由器的非直连网段
（4）添加所有本路由器要达到的非直连网段相关路由信息
第四章
1.通过no switchport令一个三层交换机的接口设为三层接口二非缺省时的二层接口
2.三层交换机中定义了虚拟交换接口(SVI)
3.三层交换技术就是：二层交换技术+三层转发技术
4.简述什么是Native VLAN和其特点：本征VLAN即802.1Q的中继端口。支持来自多个端口的流量。也支持来自VLAN意外的流量。特点是不需要打标记
5.Port VLAN-端口通常用来连接客户的PC
VLAN是划分出来的逻辑网络，是第二层网络
VLAN端口不受物理位置的限制。
VLAN隔离广播域
Tag VLAN-连接端口属于所有VLAN共有
传输多个VLAN的信息
实现同一VLAN跨越不同的交换机
要求Trunk连接端口至少要100MB
第五章
1.RIP的工作机制：RIP启动时初始RIP数据库
启动后。向各接口广播或组播一个RIP请求报文
邻居路由器的RIP协议从某接口收到请求报文，根据自己的情况更新报文向该接口对应的网络广播
RIP接受邻居路由器的报文后可以更新自己的RIP Datebase
2.RIP三种定时器：更新定时器30S 路由定时器160S清楚路由条目时间240S
3.解决路由环路：计数到无穷水平分割触发更新路由毒杀和反转毒杀抑制倒计时
第六章
1.OSPF的工作流程：建立路由器的邻居关系
进行必要的DR/BDR选择
链路状态数据库的同步
产生路由表
维护路由信息
2.在点到多点的网络中，不选举DR和BDR
第七章
1.PAP和CHAP各自有什么特点： PAP-两次握手协议明文方式进行验证
CHAP-三次握手协议只在网络上传输用户名，并不传输口令安全性比前面高。但认证报文耗费带宽。
2.简述CHAP的验证过程：第一次握手服务端给客户端用户名和挑战密文
第二次握手客户端给服务端用户名和加密密文
第三次握手服务端验证，告知客户端验证结果
3.什么是帧中继，它有什么优点？
帧中继主要用于传输数据业务，它使用一组规程将数据信息以帧的形式有效的进行传送，是广域网通信一种方式。
优点：处理效率高。网络吞吐量高，通信时延低，信息长度长
4.HDLC协议的特点：所传输的一帧数据可以是任意位
第八章
1.NAT的分类静态动态地址池网络地址端口转换NAPT
期末考试知识点总结：一、概念 1.信息：指数据、信号、消息中所包含的意义。信息的特征：（1）载体依附性（2）可加工可处理性（3）可存储性（4）可传递性和共享性（5）时效性（6）真伪性（7）价值性 2.算法的特征： (1)有穷性(2)确定性(3)能行性(4)有0个或多个输入(5)有一个或多个输出 3.算法的表示方法：(1)流程图(2)自然语言(3)伪代码。算法的三种基本结构：(1)顺序模式(2)选择模式(3)循环模式 4.人工智能软件有语音识别、手写文字识别、光学字符识别和机器翻译 5.典型的网上的数据库应用系统有：①搜索引擎程序（百度、谷歌）；②列车时刻查询网站； ③论坛（BBS）；④在线图书馆；⑤邮箱和博客系统等 6.信息表达方式：语言、文字、图形、图像、声音和形体动作；信息表达技术：书籍、报纸、广播、电视、计算机和网络 7.收发电子邮件：如右图所示，假如小王同时给小李与小张发送了一封电子邮件，那么：小王使用了SMTP协议（过程1）将邮件从电脑发送到自己的邮件服务器；小王的邮件服务器使用了SMTP协议（过程4）将邮件发送到小张的邮件服务器；小李和小张打开电脑登录邮箱后，他们的邮件服务器使用了POP3协议（过程2和过程3）将邮件从邮件服务器接收到自己的电脑上。 8.媒体指承载信息的载体，如数字、文字、声音、图形和图像等。多媒体技术的特征：(1)集成性(2)交互性(3)实时性 9.多媒体作品的设计过程： 10.常见的多媒体数据文件格式
11.数据冗余 12.压缩方式 13.图形与图像的概念 （1）图形：指用计算机绘制的由简单的点、直线、曲线、圆、方框等基本元素组成的图。（2）图像：指的是实际景物的映象(例如用数码相机、扫描仪等输入设备获取的景物的映象)。
一、选择题 1．交换机和路由器相比，主要的区别有( AB ) A.交换机工作在 OSI参考模型的第二层 B.路由器工作在 OSI参考模型的第三层 C.交换机的一个端口划分一个广播域的边界 D.路由器的一个端口划分一个冲突域的边界 2．以下不会在路由表里出现的是 : ( D ) A. 下一跳地址 B. 网络地址 C. 度量值 D. MAC 地址 3．路由器是一种用于网络互连的计算机设备，但作为路由器，并不具备的是( B ) A.支持多种路由协议 B.多层交换功能 C.支持多种可路由协议 D.具有存储、转发、寻址功能 4．路由器在转发数据包到非直连网段的过程中，依靠数据包中的哪一个选项来寻找 下一跳 地址 ( B ) A. 帧头 B.IP 报文头部 C.SSAP字段 D.DSAP字段 5． IP地址 190.233.27.13是( B )类地址 A. A B. B C. C D. D 6． IP地址 224.0.0.5代表的是什么地址 ? ( C ) A. 主机地址 B. 网络地址 C. 组播地址 D. 广播地址 7．在TCP/IP协议栈中，下面哪一组选项能够唯一地确定一个 TCP连接： ( D ) A.源IP 地址和源端口号 B.源IP 地址和目的端口号 C.目的地址和源端口号 D.源地址、目的地址、源端口号和目的端口号 8．如果要满足全线速二层(全双工)转发，则某种带 24个固定 10/100M 端口的交换机的有背板带宽最小应为多少？ ( D ) A.24Gbps B.12Gbps C. 2.4Gbps
D. 4.8Gbps 9．下面的描述正确的是： ( BCD ) A.集线器工作在 OSI参考模型的第一、二两层 B.集线器能够起到放大信号，增大网络传输距离的作用 C.集线器上连接的所有设备同属于一个冲突域 D.集线器支持 CSMA/CD 技术 10．在访问控制列表中地址和屏蔽码为 168.18.0.0 0.0.0.255所表示的 IP地址范围是 ( B ) A.168.18.67.1~168.18.70.255 B.168.18.0.1~168.18.0.255 C.168.18.63.1~168.18.64.255 D.168.18.64.255~168.18.67.255 11．请问能够在路由器的下列哪个模式使用 debug命令 ( B ) A. 用户模式 B. 特权模式 C. 全局配置模式 D. 接口配置模式 12．下面的说法正确的是 ( ABD ) A.DNS是用来解析 IP 地址和域名地址(互联网地址)的 B.默认网关是互连内网和外网的通道 C.每个 Windows用户都可以创建域，并使用域中的一个帐号 D.每个 Windows用户都可以创建工作组，创建了一个工作组，计算机重启后 就会自动加入到该工作组 13．数据分段( segment)是 OSI七层模型中的哪一层的数据名称( D ) A. 物理层 B. 数据链路层 C. 网络层 D. 传输层 14．集线器目前一般应用最多的是在 ( A ) A.一个办公室内部实现互连的时候 B.一个楼层各个办公室的互连 C.一个多媒体教室中主机的互连 D.一个建筑物内部两个地点间距离超过了 200米的时候 15．下列属于距离矢量路由协议容易引起的问题是 : ( C ) A. 水平分割 B. 路径中毒 C. 计数到无穷 D. 抑制时间 16．如果对 C类地址段 193.11.22.0/24进行可变长子网划分，则下列地址能够成为其子网 地址的有： ___BC _
1路由协议的作用围是（B ）。 A . 网络终端之间 B . 路由器之间 C . 二层交换机之间 D . 不同子网之间 2路由功能一般在（C ）层实现。 A . 物理层 B . 数据链路层 C . 网络层 D . 运输层 3以下不会在路由表出现的是( D )。 A . 下一跳地址 B . 网络地址 C . 度量值 D . MAC地址 4路由器中的路由表需要包括（ D ）。 A . 需要包含到达所有主机（元素名称）的完整路径信息 B . 需要包含到达所有主机（元素名称）的下一步路径信息 C . 需要包含到达目的网络（集合名称）的完整路径信息 D . 需要包含到达目的网络（集合名称）的下一步路径信息 5路由器是一种用于网络互连的计算机设备，但作为路由器，并不具备的是(B) A . 支持多种路由协议
B . 多层交换功能 C . 支持多种可路由协议 D . 具有存储、转发和路由寻址功能。 6位于不同子网中的主机之间互相通信，下面说法中正确的是(B) A . 路由器在转发IP数据报时，重新封装源IP地址和目的IP地址 B . 路由器在转发IP数据报时，重新封装源硬件地址和目的硬件地址 C . 路由器在转发IP数据报时，重新封装目的IP地址和目的硬件地址 D . 源站可以直接进行ARP广播得到目的站的硬件地址 7如果主机的IP地址为125.23.102.98，子网掩码为255.255.255.248,那么该主机所属的网络号为（ C）， A . 125.23.102.0 B . 125.23.102.128 C . 125.23.102.96 D . 125.23.102.4 E . 125.23.102.255 F . 125.23.102.99 G . 125.23.102.103 H . 125.23.102.191 8在TCP/IP协议栈中，下面哪一组选项能够唯一地确定一个TCP连接(A) A . 源地址、目的地址、源端口号和目的端口号 B . 源IP地址和源端口号 C . 目的地址和源端口号
路由器技术实验报告 ------------安徽工业大学计算机与科学技术学院
《路由器技术》实验指导书 一．实验总学时（课外学时/课学时）：22 开实验个数：7 二．适用专业：计算机专业 三．考核方式及办法：在规定实验时间完成实验要求,依据实验过程、实验结果和实验报告综合考核。四．配套的实验教材或指导书：自编实验指导书 五. 实验项目： 实验一：Packet Tracer软件使用交换机的配置与管理 （容一）：认识Packet Tracer软件 Packet Tracher介绍 Packet Tracer 是Cisco 公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。Packer Tracer 模拟器软件比Boson 功能强大，比Dynamips 操作简单，非常适合网络设备初学者使用。学习任务： 1、安装Packer Tracer； 2、利用一台型号为2960 的交换机将2pc机互连组建一个小型局域网； 3、分别设置pc机的ip 地址； 4、验证pc 机间可以互通。 实验设备： Switch_2960 1 台；PC 2 台；直连线 配置信息： PC1 IP：192.168.1.2 Submask：255.255.255.0 Gateway：192.168.1.1 PC2 IP：192.168.1.3 Submask：255.255.255.0 Gateway：192.168.1.1
（容二）：交换机的基本配置与管理 1.实验目标： 掌握交换机基本信息的配置管理。 2.实验背景： 某公司新进一批交换机，在投入网络以后要进行初始配置与管理，你作为网络管理员，对交换机进行基本的配置与管理。 3.技术原理： 交换机的管理方式基本分为两种：带管理和带外管理。 1.通过交换机的Console 端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。 2.通过Telnet、拨号等方式属于带管理。 交换机的命令行操作模式主要包括： ●用户模式Switch> ●特权模式Switch# ●全局配置模式Switch(config)# ●端口模式Switch(config-if)# 4.实验步骤： ●新建Packet Tracer 拓扑图 ●了解交换机命令行 ●进入特权模式(en) ●进入全局配置模式(conf t) ●进入交换机端口视图模式(int f0/1) ●返回到上级模式(exit) ●从全局以下模式返回到特权模式(end) ●帮助信息(如? 、co?、copy?) ● ●命令简写(如conf t) ●命令自动补全(Tab) ●快捷键(ctrl+c 中断测试,ctrl+z 退回到特权视图)
八年级物理上册《信息的传递》知识点总结人教 版 一、现代顺风耳―电话1、电话①发明：1876年贝尔发明了电话。②基本结构：话筒：金属盒、碳粒、膜片听筒：磁铁、螺线管、薄铁片③工作原理：话筒把声音变成变化的电流，电流延着导线把信息传到远方，在另一端，电流使听筒的膜片振动，携带信息的电流又变成了声音。即：声音的振动电流的变化振动（声音）④电话的种类：录音电话；投币电话；移动电话；磁卡电话；可视电话；无绳电话。2、电话交换机①作用：提高线路的利用率。②占线：①对方电话机正在使用；②交换机之间的线路不够用。③发展：手工交换机；自动交换机；程控电话交换机。3、模拟通信和数字通信①模拟信号：声音转 换为信号电流时，这种信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，“模仿”着声信号的“一举一动”，这种电流传递的信号叫做模拟信号。使用模拟信号的通信方式叫做模拟通信。特点：模拟信号在长距离传输和多次加工、放大的过程中，信号电流的波形会改变，从而使信号丢失一些信息，表现为声音、图像的失真，严重时会使通信中断。②数字信号：用不同的符号的不同的组合表示的信号叫做数字信号。特点：通常的数字信号只包含两种不同的状态，形式简单，所以抗干扰能力特别强。二、电磁波的海洋1、产生：导线中电流的迅速变化会在周围空间产生电磁波。2、传播：不需要介质（可以在真空中传播）3、波速：在真空中最快，c=3×108m/s4、波速c与波长λ、频率f的关系： c=λf在同一种介质中，波速一定时，波长与频率成反比。5、
无线电波是电磁波的一部分，光波也是电磁波。三、广播、电视和移动通信1、无线电广播信号的发射的接收①发射：由广 播电台完成。声信号电信号加载到高频电磁波发射出去②接收：由收音机完成各种电磁波选出特定频率的电磁波取出音频信号并放大声音2、电视的发射和接收电视用电磁波传递图像信号 和声音信号图像信号的工作过程：见课本p973、移动电话： 既是无线电发射台，也是无线电接收台①工作方式：它将用 户的声音转化为高频电信号，并发射出去，同时它又能在空中捕捉到电磁波，使用户接收到对方送来的信息。②基地台：手持移动电话很小，发射功率不大，它的天线也很简单，灵敏度不高。因此，它跟其他用户的通话要靠较大的无线电台转接。这种固定的电台叫做基地台。③无绳电话：主机与手机上各有一个天线，它们通过无线电波来沟通。工作区域大约在几十米到几百米的范围内。④音频、视频、射频和频道：见课本 p98~99科学世界四、越来越宽的信息之路1、微波通信：波长10m~1mm，频率30mhz―3×105mhz。它比无线电波（中波和短波）的频率更高，可以传递更多的信息。微波大致沿直线传播，不能沿地球表面折射。因此每隔50km左右要建一个微波中继站，把上一站传来的信号处理后，再发射到下一站去，一站一站地传下去，将信息传向远方。2、卫星通信：借助地球同步 卫星来弥补微波在地面传播的不足，用通信卫星作微波通信的中继站，可以使它转发的微波天线电信号跨越大陆和海洋达到地球上的很大范围。现在我们看到的很多电视节目都是通过卫星传送的。在地球周围均匀地配置三颗同步通信卫星，就覆装盖了几乎全部地球表面，可以实现全球通信。
1路由协议的作用范围是（B）。 A . 网络终端之间 B . 路由器之间 C . 二层交换机之间 D . 不同子网之间 2路由功能一般在（C ）层实现。 A . 物理层 B . 数据链路层 C . 网络层 D . 运输层 3以下不会在路由表出现的是( D )。 A . 下一跳地址 B . 网络地址 C . 度量值 D . MAC地址 4路由器中的路由表需要包括（ D ）。 A . 需要包含到达所有主机（元素名称）的完整路径信息 B . 需要包含到达所有主机（元素名称）的下一步路径信息 C . 需要包含到达目的网络（集合名称）的完整路径信息 D . 需要包含到达目的网络（集合名称）的下一步路径信息 5路由器是一种用于网络互连的计算机设备，但作为路由器，并不具备的是(B) A . 支持多种路由协议 B . 多层交换功能 C . 支持多种可路由协议 D . 具有存储、转发和路由寻址功能。
6位于不同子网中的主机之间互相通信，下面说法中正确的是(B) A . 路由器在转发IP数据报时，重新封装源IP地址和目的IP地址 B . 路由器在转发IP数据报时，重新封装源硬件地址和目的硬件地址 C . 路由器在转发IP数据报时，重新封装目的IP地址和目的硬件地址 D . 源站可以直接进行ARP广播得到目的站的硬件地址 7如果主机的IP地址为125.23.102.98，子网掩码为255.255.255.248,那么该主机所属的网络号为（C）， A . 125.23.102.0 B . 125.23.102.128 C . 125.23.102.96 D . 125.23.102.4 E . 125.23.102.255 F . 125.23.102.99 G . 125.23.102.103 H . 125.23.102.191 8在TCP/IP协议栈中，下面哪一组选项能够唯一地确定一个TCP连接(A) A . 源地址、目的地址、源端口号和目的端口号 B . 源IP地址和源端口号 C . 目的地址和源端口号 D . 源IP地址和目的端口号 9在Quidway路由器上，观察网络的路由表应该使用的命令是(B) A . display ip route-path B . display ip routing-table C . display interface D . display running-config
一、交换机选型： 1.背板带宽是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。 交换机机箱内部背后设置的大量的铜线，而背板带宽指的是这些铜线提供的带宽，与背板带宽有关的，是背板铜线部署的多少；交换容量是实际业务板卡与交换引擎之间的连接带宽，真正标志了交换机总的数据交换能力，与交换容量有关的，是业务插槽与管理引擎上的交换芯片，交换容量是决定交换机性能转发的主要因素。 所有单端口容量*端口数量之和的2倍<背板带宽，才可以实现全双工无阻塞交换。 比如cisco公司的Catalyst2950G-48,它有48个100Mbit/s端口和2个1000Mbit/s端口，它的背板带宽应该不小于13.6Gbit/s，才能满足线速交换的要求。 计算如下：(2*1000+48*100)*2(Mbit/s)=13.6(Gbit/s) 2.满配置吞吐量(Mpps)=满配置GE端口数×1.488Mpps,其中1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps。例如:1台最多能够提供64个千兆端口的交换机，其满配置吞吐量应达到64×1.488Mpps = 95.2Mpps，才能够确保在任何端口均线速工作时，提供无阻塞的包交换。假如一台交换机最多能够提供176个千兆端口，而宣称的吞吐量为不到261.8Mpps(176 x 1.488Mpps = 261.8)，那么用户有理由认为该交换机采用的是有阻塞的结构设计。 1.488的由来：包转发线速的衡量标准是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。 计算方法如下：一个数据包的实际长度为(64＋8＋12)byte=(512+64+96)bit=672bit,说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。故一个线速的千兆以太网端口在转发64byte包时的包转发率为1.488095Mpps=1000Mbit/s/672bit。快速以太网的线速端口包转发率正好为千兆以太网的十分之一，为0.1488095Mpps=100Mbit/s/672bit。 对于万兆以太网，一个线速端口的包转发率为14.88Mpps； 对于千兆以太网，一个线速端口的包转发率为1.488Mpps； 对于快速以太网，一个线速端口的包转发率为0.1488Mpps； 对于OC－12的POS端口，一个线速端口的包转发率为1.17Mpps； 对于OC－48的POS端口，一个线速端口的包转发率为468MppS。 3.典型的网络设计会采用过载(Oversubscription)设计模式 过载设计的规则： 接入层到汇聚层--过载率：10:1到20:1 汇聚层到核心层--过载率：2:1到4:1 服务器群--过载率：1:1到4:1 例子：假设三级网络结构 接入层：10000台PC，每台PC使用1000M接入，采用10G上联汇聚层，20:1的过载率； 汇聚到核心层：10GE上联，4:1的过载率；双核心架构，核心交换机之间使用双10G 捆绑链路相连提供冗余。 最终核心层的网络流量最高为：10000*1000M*2*1/(4*20)+10G*2*2=290Gbps,也就是说最大需要的背板带宽为290Gbps,包转发能力为：290G*1.488Mpps=431.52Mpps; 汇聚层的网络流量为：10G*(4+2)*2=120Gbps,即最大需要背板带宽为120Gbps，包转发率为：120G*1.488Mpps=178.56Gpps； 接入层选择48口的交换机，交换容量为：(48*1000M+1*10000M)*2=116Gbps,即最大需求背板带宽为116Gbps，包转发率为：116*1.488Mpps=172.6Mpps。按照20:1的过载
XX八年级物理下册《信息的传递》知识 点归纳总结 1.知道光是电磁波. 2.知道电磁波的传播速度. 3.了解电磁波的应用及对人类社会发展的影响. 全章内容概述: 1.现代顺风耳__电话电话的工作原理及电话交换机的作用. 2.电磁波的海洋电磁波的产生及传播，电磁波的波长，频率和波速的关系. 3.广播.电视和移动通信无线电广播和电视的工作过程，移动电话是如何工作的? 4.越来越宽的信息之路微波通信为什么需要中继站，卫星通信?光纤为什么能传送大量的信息?什么是宽带网? 教材内容分析及建议 章首图：这是一幅古长城，绵延万里，蜿蜒起伏，向人们展示了它的雄伟、壮观。同时也引起学生对它的思考，古长城的作用—抵御来犯之敌，“烽火台”的烟火点燃向远处同伴传递着信息;古人用长城传递信息，现代人用那些方式传递信息呢?引入新课。 教材用一幅组合图，让学生观察，通过“想想议议”来对通信发展的回顾，让学生了解信息传递的历史。教师可让
学生在课堂上尽情的交流，可以先让每个人说出自己知道的通信方式，再通过书上的组合图的提示，引导学生梳理出同学通信发展的历史脉络。 教师引导学生对组合图观察，让学生感知了信息是需要运载才能传递的。教师可告诉学生，信息常指的是消息、情报、信号、指令、数据、密码等的总称。信息传递需要的运载工具就是载体。如语文、文字、印刷品、电流、数字网络都是信息的载体。教材就按照信息的载体的发展情况来编写的。 初二物理下册第九章信息的传递：第一节现代顺风耳—电话 本节的重点是让学生明白电话的工作原理和电话交换机的作用，让学生了解数字信号和摸拟信号。教材通过神化的传说“顺风耳”，引起学生关注信息传递的兴趣，体现了人文精神。讲述了当今社会是狠多神话已变成了现实，引出了电话的内容。 图9.1-2电话：他向学生展示了电话是利用电流把信息传导远处的，图注告诉了话筒、听筒的基本作用。 电话交换机：教材通过电话的问世到交换机的出现，让学生体会到科学技术进步与社会发展的意义。 想想议议：让学生思考电话交换机的作用，即通过电话交换机能减少电话线的数量，减少材料的浪费。
路由与交换实训报告 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
苏州市职业大学 实习（实训）报告名称交换与路由技术 2011年12月29日至2011年12月30日共1周院系计算机工程系 班级 10网络安全（CIW） 姓名胡帅帅 系主任李金祥 教研室主任谭方勇 指导教师方立刚、高小惠苏州市职业大学实习（实训）任务书名称：路由与交换 起讫时间：2011年12月29日~2011年12月30日院系：计算机工程系 班级： 10网络安全
指导教师：方立刚、高小惠系主任：李金祥
实验要求： 1、根据拓朴图分别在S2126和S3550创建相应VLAN ，并在S2126上将F0/10-15加入VLAN2，将F0/16-20加入VLAN4，在S3550上将F0/10-12加入VLAN3 2、在两台交换机之间配置实现冗余链路，解决环路问题 3、S3550通过SVI 方式和RA 互连 4、S3550配置实现VLAN 间互连 5、RA 和RB 之间采用PPP 链路，采用PAP 方式进行验证提高链路的安全性。 6、在全网运应RIPV2实现全网互连。 7、通过访问列表控制所有人可以正常访问服务器，只有VLAN4不可以访问FTP 服务。 8、通过相关命令显示相关配置结果，并进行验证 三、实习（实训）方式 ■ 集中 □ 分散 □ 校内 □ 校外 F0 S0 S0 F0 A B F0/5 VLAN1 F0/5 VLAN2 VLAN4 S2126 S3550 RA: 30 F 30 F S3550 : VLAN3＝ FTPserver VLAN3 F0/6 F0/6
路由与交换技术复习纲要精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
路由与交换技术 一．选择 10x2 二．填空 5x2 三．名词解释 5x4 四．简答题 5x6 五．实验配置 2x10 第一章网络基础 1.真正意义上的计算机网络是从第二代开始的，鼻祖：ARPAnet 2.计算机网络的拓补结构：星型、总线型、环形、网状 3.网络传输介质：双绞线、同轴电缆、光缆、无线传输 4. OSI模型：物理层数据链路层网络层传输层会话层表示层应用层 TCP/IP模型：网络接口层互联网络层传输层应用层 第二章交换技术 1.CSMA/CD（带冲突检测的载波侦听多路访问）工作原理：1.想发送信息的接点首先“监听”信道，看是否有信号在传输。如果信道空闲，就立即发送。 2.如果信道忙，则继续监听，直到信道空闲，然后开始传送。 3.发送信息的站点在发送过程中同时监听信道，检测是否有冲突发生。 4.当发送数据的节点检测到冲突后，就立即停止该次数据传输，并向信道发送“干扰”信号，以确保其他节点也发现该冲突，等待一段随即时间，再尝试重新发送。
2.交换机的功能：1学习 2 转发/过滤3 消除环路 3.帧转发方式：1 直通转发（最快）2存储转发（最慢）3 无碎片直通转发 4.交换机的访问方式（配置方式）：1 通过带外方式对交换机进行管理，不占用网络带宽。2带内方式 a通过Telent对交换机进行远程管理b通过Web对交换机进行远程管理c通过SNMP管理工作站对交换机进行远程管理 5.几种模式：用户模式开机自动进入 特权模式 enable 配置模式全局模式 configure terminal VLAN模式 vlan id 接口模式 interface fa0/0 线程模式 line console 0 第三章虚拟局域网（VLAN） 1.VLAN的概念：VLAN是一种可以把局域网内的交换设备逻辑地而不是物理地划分成一个个网段的技术，也就是从物理网络上划分出来的逻辑网络 2.VLAN的优点（简答）：1 限制广播包 2 安全性 3虚拟工作组 4 减少移动和改变的代价 3.定义VLAN的方法：基于接口/MAC地址/网络层/IP组播的VLAN 基于接口的VLAN是划分虚拟局域网最简单也是最有效的方法。
第一章 信息与信息技术知识点 【知识梳理】 二、信息的基本特征 1．传递性；2．共享性；3．依附性和可处理性；4．价值相对性；5．时效性；6．真伪性。 [自学探究] 1．什么是信息技术 ● 信息技术是指有关信息的收集、识别、提取、变换、存储、处理、检索、检测、分析和利用等的 技术。 ● 信息技术是指利用电子计算机和现代通讯手段获取、传递、存储、处理、显示信息和分配信息的 技术。 ● 我国有些专家学者认为，信息技术是指研究信息如何产生、获取、传输、变换、识别和应用的科 学技术。 2 3 4．信息技术的发展趋势 1．多元化；2．网络化；3．多媒体化；4．智能化；5．虚拟化 5．信息技术的影响 (1)信息技术产生的积极影响。 ①对社会发展的影响；②对科技进步的影响；③对人们生活与学习的影响。 (2)信息技术可能带来的一些消极影响。 ①信息泛滥；②信息污染；③信息犯罪；④对身心健康带来的不良影响 6．迎接信息社会的挑战 (1)培养良好的信息意识；(2)积极主动地学习和使用现代信息技术，提高信息处理能力；(3)养成健康使用信息技术的习惯；(4)遵守信息法规。 知识补充： 计算机系统的组成：（由硬件和软件组成） 硬件组成： 运算器 控制器 存储器ROM 、RAM 、软盘、 硬盘、光盘 输入设备键盘、鼠标、扫描仪、手写笔、触摸屏 CPU (中央处理器)
输出设备显示器、打印机、绘图仪、音箱 软件系统： 第二章信息获取知识点 【知识梳理】 1.获取信息的基本过程（P18） 2.信息来源示例（P20）：亲自探究事物本身、与他人交流、检索媒体 3.采集信息的方法（P20）：亲自探究事物本身、与他人交流、检索媒体 4.采集信息的工具（P20）：扫描仪、照相机、摄像机、录音设备、计算机 文字.txt Windows系统自带 .doc 使用WORD创建的格式化文本，用于一般的图文排版 .html 用超文本标记语言编写生成的文件格式，用于网页制作 .pdf 便携式文档格式，由ADOBE公司开发用于电子文档、出版等方面 图形图象.jpg 静态图象压缩的国际标准（JPEG） .gif 支持透明背景图象，文件很小，主要应用在网络上.bmp 文件几乎不压缩，占用空间大 动画.gif 主要用于网络 .swf FLASH制作的动画，缩放不失真、文件体积小，广泛应用于网络 音频.wav 该格式记录声音的波形，质量非常高 .mp3 音频压缩的国际标准，声音失真小、文件小，网络下载歌曲多采用此格式 .midi 数字音乐/电子合成乐器的统一国际标准 视频.avi 用来保存电影、电视等各种影象信息.mpg 运动图象压缩算法的国际标准 .mov 用于保存音频和视频信息 .rm 一种流式音频、视频文件格式 6.常用下载工具（P29）：网际快车（flashget）、web迅雷、网络蚂蚁、cuteftp、影音传送带等。 7.网络信息检索的方法（P25 表2-7）：直接访问网页、使用搜索引擎、查询在线数据库 8.目录类搜索引擎和全文搜索引擎的区别（P26）： 确定信息需求确定信息来源采集信息保存信息
复习题一 一、单选题 1、路由器从相连的以太网接口收到消息后, 会更改哪项报头地址, 再将消息从另一个接口发送出去? A仅第 2 层源地址 B 仅第 2 层目的地址 C仅第 3 层源地址 D 仅第 3 层目的地址 E第 2 层源地址和目的地址 F 第 3 层源地址和目的地址2、网络管理员刚把新配置输入 Router1。要将配置更改保存到 NVRAM, 应该执行哪一条命令? A Router1# copy running-config flash B Router1(config)# copy running-config flash C Router1# copy running-config startup-config D Router1(config)# copy running-config startup-config E Router1# copy startup-config running-config F Router1(config)# copy startup-config running-config 3请参见图示。从路由器的运行配置输出可得出什么结论?
A口令经过加密。 B当前配置已保存到 NVRAM。 C显示的配置将会是路由器下次重新启动时用到的配置。 D显示的命令决定了路由器的当前运行情况。 4、请参见图示。在主机 2 连接到 LAN 上的交换机后, 主机 2 无法与主机 1 通信。导致此问题的原因是什么? A主机 2 的子网掩码不正确。 B主机 1 和主机 2 位于不同的网络中。 C交换机需要 IP 地址, 但尚未配置。
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 D路由器 LAN 接口和主机 1 位于不同网络中。 E主机 1 的 IP 地址与路由器的 LAN 接口位于不同的网络中。 5、输入以下命令的作用是什么? R1(config)# line vty 0 4 R1(config-line)# password check123 R1(config-line)# login A确保在进入用户执行模式之前输入口令 B设置经过 Telnet 连接该路由器时使用的口令 C要求在保存配置前输入 check123 D创立本地用户帐户以便登录路由器或交换机 6、以下哪一项正确描述了路由器启动时的顺序? A加载 bootstrap、加载 IOS、应用配置 B加载 bootstrap、应用配置、加载 IOS C加载 IOS、加载 bootstrap、应用配置、检查硬件 D检查硬件、应用配置、加载 bootstrap、加载 IOS 7、加载配置文件时的默认顺序是怎样的? A NVRAM、 FLASH、 ROM B FLASH、 TFTP、 CONSOLE C NVRAM、 TFTP、 CONSOLE
路由交换预测题 一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在对应的答题框内。每小题1分，合计40分) 1. 用来完成通过已知主机的IP地址在网络上查找到其对应的硬件地址的协议是： A、HTTP B、RARP C、SNMP D、ARP 2. 3. 在下面的网络拓扑图中，总共有多少个广播域和多少个冲突域 A、2，6 B、3，7 C、7，2 D、2，10 A、B类 B、D类 C、A类 D、C类 A、256 B、126 C、1022 D、512 6. 在TCP/IP网络中，为各种公共服务保留的端口号范围是： A、1—255 B、1—1023 C、1—1024 D、1—65535 7. 连接多个不同网络或多段网络的网络设备是为： A、服务器 B、网桥 C、路由器 D、交换机 8. 正确的Ethernet MAC地址格式为： A、00-01-AA-08 B、00-01-AA-08-0D-80 11. 下面哪一项不属于网络传输介质： A、电波 B、同轴电缆 C、光纤 D、网卡 内可用的IP地址是： 13. 如果借用一个C类IP地址的3位主机号部分划分子网，那么子网掩码应该是： A、 B、.224 C、 D、 14. 在因特网中，路由器通常利用以下哪个字段进行路由选择 A、源IP地址 B、目的IP地址 C、源MAC地址 D、目的MAC地址 15. 在因特网中，地址解析协议ARP是用来解析： A、IP地址与MAC地址的对应关系 B、MAC地址与端口号的对应关系 C、IP地址与端口号的对应关系 D、端口号与主机名的对应关系
16. 在OSI参考模型的哪一层进行局域网交换操作 A、网络层 B、传输层 C、数据链路层 D、应用层 17. 哪个组织负责制定以太网标准。 A、ISO B、IEEE C、EIA D、IEC 18. 数据包的拆封首先是在OSI参考模型的哪一层发生的 A、应用层 B、数据链路层 C、网络层 D、传输层 19. 下列哪个IP地址属于私有IP地址 20.使用下列哪一种协议进行远程配置路由器: A、Telnet B、FTP C、HTTP D、ICMP A、2 B、4 C、6 D、8 24.私网地址用于配置公司内部网络，下面选项中哪一个地址属于公网地址： 10.1 C 79.16 C 26.通过交换机连接的一组计算机： A、组成一个冲突域，但不是一个广播域 B、组成一个广播域，但不是一个冲突域 C、既是一个冲突域，又是一个广播域 D、既不是冲突域，也不是广播域 27. 开放系统互连参考模型OSI中，传输的比特流划分为帧的是： A.数据链路层 B.网络层 C.传输层 D.会话层 28. IP地址由____位二进制数值组成。 A 16位 B 8位 C 32位 D 64位 29. 下列哪一设备工作于网络层 A、集线器 B、交换机 C、路由器 D、服务器 30. 在下面的协议中不是应用层协议的是： A、HTTP B、SMTP C、TCP D、FTP 31.所在网段的广播地址为： A、 B、 .64
第二十一章 信息的传递 第一节：现代顺风耳——电话 1、电话——1876年美国发明家贝尔发明了第一部电话 （1）基本结构：主要由话筒和听筒组成。 （2）工作原理：话筒把声信号变成变化的电流，电流沿着导线把信息传到远方，在另一端，电流使听筒的膜片振动，携带信息的电流又变成了声音。（话筒把声信号转化为电信号；听筒把电信号转化为声信号） 2、电话交换机 为了提高线路的利用率，人们发明了电话交换机。 3、模拟通信和数字通信 模拟信号：声音转换成信号电流时，信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，“模仿”着声信号的“一举一动”，这种电流传递的信号叫做模拟信号，使用模拟信号的通信方式叫做模拟通信。 数字信号：用不同符号的不同组合表示的信号叫做数学信号，使用数学信号的通信方式叫做数字通信。 模拟信号容易失真；数字信号抗干扰能力强，便于加工处理，可以加密。 在电话与交换机之间一般传递模拟信号，在交换机之间传递数字信号。 第二节：电磁波的海洋 电磁波的产生——导线中电流的迅速变化会在周围空间激起电磁波。 电磁波可以在真空中传播，不需要任何介质。 电磁波在真空中的波速为c,大小和光速一样， c=3×108m/s =3×105km/s 电磁波波速、波长λ和频率f 的关系： （1）波长：电流每振荡一次电磁波向前传播的距离叫做波长，用λ表示，单位是m 。波长表示相邻两个 波峰之间的距离，或相邻两个波谷之间的距离。 （2）频率：一秒内电流振荡的次数交频率，用f 表示，单位是赫兹（Hz ），比赫兹（Hz ）大的还有千赫 （kHz ）、兆赫（MHz ）。1 MHz=103 kHz 1 kHz=103 Hz 1 MHz=106 Hz （3）波速：一秒内电磁波传播的距离，用c 表示，单位是m/s 。 （4）波长、频率和波速的关系c=λf λ=c f f =c λ 。 （5）电磁波的波长λ与频率f 成反比。 电磁波中用于广播、电视和移动电话的是频率为数百千赫至数百兆赫的那一部分，叫做无线电波（无线电技术中使用的电磁波）。 无线电波特点：无线电波的波长从几毫米道几千米，通常根据波长或频率把无线电波分成几个波段，包括：长波、中波、短波、微波等，各个波段的无线电波有各自的传播方式和用途，如下表所示。 波段 波长 频率 传播方式 主要用途 长波 30000m~3000m 10 kHz~100 kHz 地波 超远程无线电 通信和导航 中波 3000m~200m 100 kHz~1500 kHz 地波和天波 调幅（AM ）、无 线电广播、电 报 中短波 200m~50m 1500 kHz~6000 kHz 短波 50m~10m 6 MHz~30 MHz 天波 微 波 米波（VHF ） 10m~1m 30 MHz~300 MHz 近似直线传播 调频（FM ）、无 线电广播、电 视、导航 分米波（UHF ） 10dm~1dm 300 MHz~3000 MHz 直线传播 移动通信、电 视、雷达、导 航 厘米波 10cm~1cm 3000 MHz~30000 MHz 毫米波 10mm~1mm 30000 MHz~300000 MHz xkb1 第三节：广播、电视和移动通信 电磁波是传递信息的载体。 无线电通信系统由发射装置和接收装置两大部分组成。 1、无线电广播信号的发射和接受： 无线电广播信号的发射由广播电台完成，信号的接受由收音机完成。 2、电视信号的发射与接收：
路由交换技术复习题 一、选择题 1、三层分级设计模型中的哪一层用来过滤特殊主机过来的FTP 流量？（B） A、接入层 B、分配层 C、核心层 D、以上所有选项 D 局域网（LAN）和广域网（WAN）是一种复合技术，用于创建内部网和外部网，进而组成企业网络。内部网只允许企业内部员工连接到安全的数据库。外部网扩展了这个服务，允许信任的个人（例如顾客）访问数据库。 2、在Cisco Catalyst 交换机上使用命令show-mac-address-table 可以找到哪些信息？（B） A、Catalyst 交换机mac 地址 B、连接到交换机端口的主机的MAC 地址 C、直接相连的网络设备的IP 地址 D、网络主机的MAC 地址与IP 地址之间的映射关关系 3、将MDF 交换机与另一种建筑物中得IDF 交换机相连时，通常使用什么类型的介质？（A） A、光纤 B、同轴电缆 C、非屏蔽双绞线 D、屏蔽双绞线 4、如果目的地址不在MAC 地址库中，交换机如何处理帧（A） A、它泛滥该帧到所有端口，除了接受该帧的端口之处 B、它转发该帧到所有端口，直到它接收到目的地址的收到确认信息 C、它丢弃该帧 D、它缓存该帧，直到目的地址学习了该路径 6、当排除网络故障时，网络管理员在路由器上发出show version 命令。使用此命令可以找到哪些信息？（A） A、路由器上安全的NVRAM、DRAM 和内存的容量 B、接口的带宽、封装和I/O 统计信息 C、备用配置与当前的运行配置之间的差异 D、路由器上运行的路由协议的版本 7、对于下列网络，哪个是最佳的路由总结（B） A、209.48.200.0 B、209.48.201.0 C、209.48.202.0 D、209.48.203.0 A、209.48.200.0/20 B、209.48.200.0/22 C、209.48.201.0/20 D、209.48.201.0/21 8、哪一个是最常见的第2 层LAN 封装？（A）A、以太网B、帧中继C、HDLC D、PPP 9、下列哪些协议用来在具有冗余链路的交换网络中创建免环路的环境？（B） A、BPDU B、STP C、VLAN D、VTP 10、在交换网络中，什么东西可用于包含广播和将隔开的主机及分组为不同的兴趣团体？（C） A、交换机 B、路由器 C、VLAN D、活动拓补 12、给主机及，IP 地址172.32.65.13，默认子网掩码，整个主机属于哪个网络？（C） A、172.32.65.0 B、172.32.65.32 C、172.32.0.0 D、172.32.32.0 13、有关NAT 和PAT 区别，下面哪个说发是正确的？（D） A、PAT 在access-list 语句末端使用单词overload 来共享单个注册地址 B、静态VAT 允许非注册的地址映射到多个注册地址 C、每次需要外部地址时，动态NAT 都允许主机接收相同的全局地址 D、在转换之间，PAT 使用唯一的源端口地址来区分 14、有一个主机及，IP 地址是192.168.200.75，子网掩码是255.255.255.224，这个主机属 于哪个子网？（C） A、192.168.200.0 B、192.168.200.32 C、192.168.200.64 D、192.168.200.96
网工大作业 学院： 专业: 姓名： 学号：
交换机和路由器配置过程总结 第一部分交换机配置 一、概述 一层、二层交换机工作在数据链路层，三层交换机工作在网络层，最常见的是以太网交换机。交换机一般具有用户模式、配置模式、特权模式、全局配置模式等模式。 二、基本配置命令(CISCO) Switch >enable 进入特权模式 Switch #config terminal 进入全局配置模式 Switch (config)#hostname 设置交换机的主机名 Switch(config)#enable password 进入特权模式的密码（明文形式保存） Switch(config)#enable secret 加密密码（加密形式保存）（优先） Switch(config)#ip default-gateway 配置交换机网关 Switch(config)#show mac-address-table 查看MAC地址 Switch(config)logging synchronous 阻止控制台信息覆盖命令行上的输入 Switch(config)no ip domain-lookup 关闭DNS查找功能 Switch(config)exec-timeout 0 0 阻止会话退出 使用Telnet远程式管理 Switch (config)#line vty 0 4 进入虚拟终端 Switch (config-line)# password 设置登录口令 Switch (config-line)# login 要求口令验证 控制台口令 switch(config)#line console 0 进入控制台口 switch(config-line)# password xx switch(config-line)# 设置登录口令login 允许登录 恢复出厂配置 Switch(config)#erase startup-config Switch(config)delete vlan.dat Vlan基本配置 Switch#vlan database 进去vlan配置模式 Switch(vlan)#vlan 号码name 名称创建vlan及vlan名 Switch(vlan)#vlan号码mtu数值修改MTU大小 Switch(vlan)#exit 更新vlan数据并推出 Switch#show vlan 查看\验证 Switch#copy running-config startup-config 保存配置 VLAN 中添加删除端口 Switch#config terminal 进入全局配置 Switch(config)#interface fastethernet0/1 进入要分配的端口 Switch(config-if)#Switchport mode access 定义二层端口 Switch(config-if)#Switchport acces vlan 号把端口分给一个vlan Switch(config-if)#switchport mode trunk 设置为干线 Switch(config-if)#switchport trunk encapsulation dot1q 设置vlan 中继协议
