五大常规无损检测
PT=渗透探伤
MT=磁粉探伤
UT=超声波探伤
RT=射线探伤
ET=涡流探伤

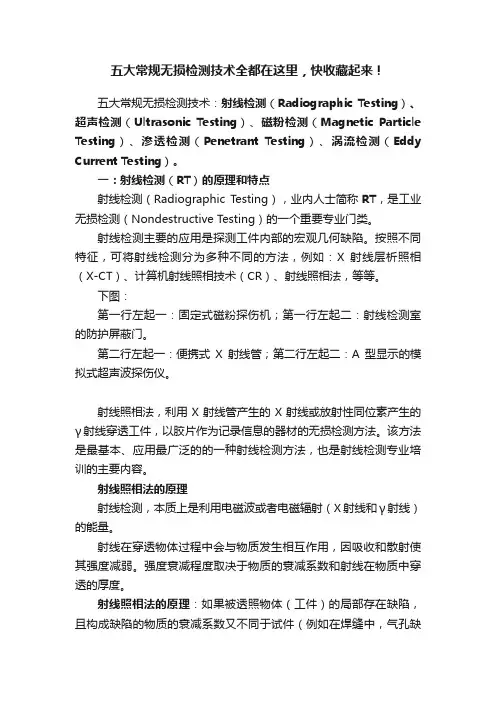

五大常规无损检测：渗透探伤、磁粉探伤、超声波探伤、射线探伤、涡流探伤，
1.射线探伤也就是X光拍片简称RT，
2.超声波检查简称UT，射线探伤和超声波探伤一般适用于主甲板，外板，横舱壁，内底板，上下边柜斜板等对接的焊缝。施工者对要求射线探伤的焊缝及热影响区域进行打磨处理，消除焊缝表面的凹凸不平对底片影像显示的影响，确保无油污、无油漆、无飞溅。射线探伤有一定的杀伤性，船方及各施工部门在X
光射线探伤时段、不得靠近X光射线探伤位置半径三十米范围的警示区域，防止射线伤害人员。

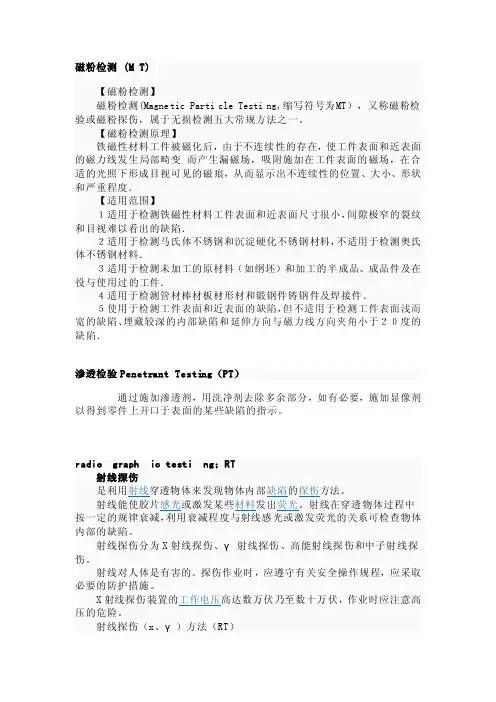

3.磁粉探伤又称MT或者MPT（Magnetic Particle Testing），一般适用于对接焊缝，角焊缝，尾轴及锻钢件，铸钢等磁性材料的表面附近进行探伤的检测方法。利用铁受磁石吸引的原理进行检查。在进行磁粉探伤检测时，使被测物收到磁力的作用，将磁粉（磁性微型粉末）散布在其表面。然后，缺陷的部分表面所泄漏出来泄露磁力会将磁粉吸住，形成图案。指示图案比实际缺陷要大数十倍，因此很容易便能找出缺陷。磁粉探伤检测一般按照前处理→磁化→喷淋磁粉→观察→后处理的步骤进行
4.渗透探伤简称PT，着色一般适用于船体对接焊缝，角焊缝等，螺旋桨叶根部，锻钢件、铸钢件表面。当机械零部件需磁粉探伤或着色探伤时，则要将被探物件表面的油污清洁干净并摆放整齐，如果焊缝做磁粉探伤或着色探伤时，则需将焊道清洁干净，要求无油污、无油漆、无飞溅。
5.涡流检测（ET）的英文名称是：Eddy Current Testing工业上无损检测的方法之一。给一个线圈通入交流电，在一定条件下通过的电流是不变的。如果把线圈靠近被测工件，像船在水中那样，工件内会感应出涡流，受涡流影响，线圈电流会发生变化。由于涡流的大小随工件内有没有缺陷而不同，所以线圈电流变化的大小能反映有无缺陷。适用于导电材料..由于导体自身各种因素(如电导率,磁导率,形状,尺寸和缺陷等)的变化，会导致感应电流的变化，利用这种现象而判知导体性质，状态的检测方法叫做涡流检测方法．属于表面探伤法，适用于钢铁、有色金属、石墨等导电体工件，因为并不需要接触工件，所以检测速度很快，但设备昂贵。
UT,RT认证
国家标准国标的,欧标的？协会的,军品方面的,技术监督局的, 行业不一样
需要认证的机构也不一样
