江南大学环境与土木工程学院水力学（流体力学）实验报告

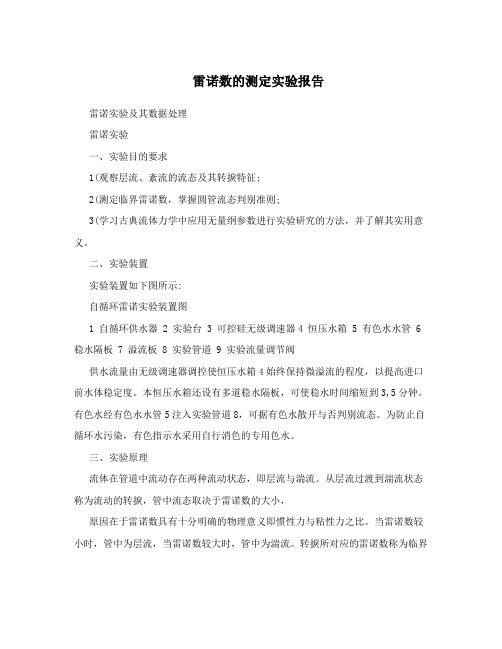

实验名称：雷诺数实验
实验班级：
实验负责人：
小组成员：
负责人电话：
实验日期：
实验地点：
江南大学环境与土木工程学院
水处理技术研究中心制
注：表格栏高不够可增加
. 数字钟设计实验报告 专业:通信工程 :王婧 班级:111041B 学号:111041226 .
数字钟的设计 目录 一、前言 (3) 二、设计目的 (3) 三、设计任务 (3) 四、设计方案 (3) 五、数字钟电路设计原理 (4) （一）设计步骤 (4) （二）数字钟的构成 (4) （三）数字钟的工作原理 (5) 六、总结 (9) １
一、前言 此次实验是第一次做EDA实验，在学习使用软硬件的过程中，自然遇到很多不懂的问题，在老师的指导和同学们的相互帮助下，我终于解决了实验过程遇到的很多难题，成功的完成了实验，实验结果和预期的结果也是一致的，在这次实验中，我学会了如何使用Quartus II软件，如何分层设计点路，如何对实验程序进行编译和仿真和对程序进行硬件测试。明白了一定要学会看开发板资料以清楚如何给程序的输入输出信号配置管脚。这次实验为我今后对 EDA的进一步学习奠定了更好的理论基础和应用基础。 通过本次实验对数电知识有了更深入的了解，将其运用到了实际中来，明白了学习电子技术基础的意义，也达到了其培养的目的。也明白了一个道理：成功就是在不断摸索中前进实现的，遇到问题我们不能灰心、烦躁，甚至放弃，而要静下心来仔细思考，分部检查，找出最终的原因进行改正，这样才会有进步，才会一步步向自己的目标靠近，才会取得自己所要追求的成功。 ２
二、设计目的 1.掌握数字钟的设计方法。 2熟悉集成电路的使用方法。 3通过实训学会数字系统的设计方法； 4通过实训学习元器件的选择及集成电路手册查询方法； 5通过实训掌握电子电路调试及故障排除方法； 6熟悉数字实验箱的使用方法。 三、设计任务 设计一个可以显示星期、时、分、秒的数字钟。 要求： 1、24小时为一个计数周期； 2、具有整点报时功能； 3、定时闹铃（未完成） 四、设计方案 一个基本的数字钟电路主要由译码显示器、“时”，“分”，“秒”计数器和定时器组成。干电路系统由秒信号发生器、“时、 ３
数字逻辑与数字电路实验报告 实验名称简易迷宫游戏
一、设计课题的任务要求 题目：简易迷宫游戏 设计并实现一个简易迷宫游戏机。 【基本要求】： 1、用8×8 点阵进行游戏显示。 2、迷宫游戏如图1 所示，采用双色点阵显示，其中红色LED 为迷宫墙壁，绿色LED表示人物。通过BTN0～BTN3 四个按键控制迷宫中的人物进行上下左右移动，使人物从起始点出发，走到迷宫的出口，游戏结束。 3、普通计时模式：通过按键BTN7 启动游戏，必须在30 秒内找到出口，否则游戏失败。用两个数码管进行倒计时显示。游戏胜利或者失败均要在8×8 点阵上有相应的画面出现。 4、迷宫中的人物在行走过程中，如果碰到墙壁，保持原地不动。 【提高要求】： 1、多种迷宫地图可以选择。 2、在计时的基础上增加计步的功能，每按一次控制按键步数加1，碰壁不计算步数，计步结果用数码管显示。 3、为游戏增加提示音乐，在不同时间段采用不同频率的信号控制蜂鸣器发声报警。 4、增加其他游戏模式。 5、自拟其它功能。 二、系统设计（包括设计思路、总体框图、分块设计） 设计思路： 依据题目要求，在实验中需要使用到8*8双色点阵输出迷宫图案，使用数码管输出计步步数和倒计时时间，使用蜂鸣器发出警报。由于实验要求需要使用到大量的按键输入。所以需要在输入输出模块中需要按键消抖模块。实验的输出模块共有点阵输出模块，数码管输出模块，蜂鸣器输出模块，在数码管和点阵输出中需要使用到扫描输出的概念。在游戏进行中需要实时判断并且记录人的位置，需要进行记时，计步，所以在整个系统中需要使用状态机进行当前状态转换，控制整个程序。所以在核心实现模块中包括行走模块，状态输出模块，计步模块，计时模块。 输入部分：消抖模块 时钟部分：多级分频器 控制部分：倒计时器，计步器，行走模块，状态机
数字逻辑电路 实验报告 指导老师: 班级: 学号: 姓名： 时间： 第一次试验一、实验名称：组合逻辑电路设计
二、试验目的： 1、掌握组合逻辑电路的功能测试。 2、验证半加器和全加器的逻辑功能。 3、、学会二进制数的运算规律。 三、试验所用的器件和组件： 二输入四“与非”门组件3片，型号74LS00 四输入二“与非”门组件1片，型号74LS20 二输入四“异或”门组件1片，型号74LS86 四、实验设计方案及逻辑图： 1、设计一位全加/全减法器，如图所示： 电路做加法还是做减法是由M决定的，当M=0时做加法运算，当M=1时做减法运算。当作为全加法器时输入信号A、B和Cin分别为加数、被加数和低位来的进位，S 为和数，Co为向上的进位；当作为全减法时输入信号A、B和Cin分别为被减数，减数和低位来的借位，S为差，Co为向上位的借位。 （1）输入/输出观察表如下： （2）求逻辑函数的最简表达式 函数S的卡诺图如下：函数Co的卡诺如下： 化简后函数S的最简表达式为： Co的最简表达式为：
（3）逻辑电路图如下所示： 2、舍入与检测电路的设计： 用所给定的集成电路组件设计一个多输出逻辑电路，该电路的输入为8421码，F1为“四舍五入”输出信号，F2为奇偶检测输出信号。当电路检测到输入的代码大于或等于5是，电路的输出F1=1;其他情况F1=0。当输入代码中含1的个数为奇数时，电路的输出F2=1，其他情况F2=0。该电路的框图如图所示： （1）输入/输出观察表如下： B8 B4 B2 B1 F2 F1 0 0 0 0 0 0 0 0 0 1 1 0 0 0 1 0 1 0 0 0 1 1 0 0 0 1 0 0 1 0 0 1 0 1 0 1 0 1 1 0 0 1 0 1 1 1 1 1 1 0 0 0 1 1 1 0 0 1 0 1 1 0 1 0 0 1 1 0 1 1 1 1 1 1 0 0 0 1 1 1 0 1 1 1
实验一门电路逻辑功能及测试 一、实验目得 1、熟悉门电路逻辑功能。 2、熟悉数字电路学习机及示波器使用方法。 二、实验仪器及材料 1、双踪示波器 2、器件 ７4LＳ00 二输入端四与非门２片 7４ＬS20 四输入端双与非门1片 ７４ＬS8６二输入端四异或门1片 74LS０4 六反相器1片 三、预习要求 1、复习门电路工作原理相应逻辑表达示。 2、熟悉所有集成电路得引线位置及各引线用途。 ３、了解双踪示波器使用方法。 四、实验内容 实验前按学习机使用说明先检查学习机就是否正常,然后选择实验用得集成电路，按自己设计得实验接线图接好连线,特别注意Vcc及地线不能接错。线接好后经实验指导教师检查无误方可通电。试验中改动接线须先断开电源,接好线后在通电实验。 1、测试门电路逻辑功能。 （1）选用双输入与非门74ＬＳ20一只，插入面包板,按图 连接电路,输入端接S1~Ｓ4(电平开关输入插口),输 出端接电平显示发光二极管(D1～D８任意一个）。 （2)将电平开关按表1、1置位,分别测出电压及逻辑状态。(表1、１)
2、异或门逻辑功能测试 (1)选二输入四异或门电路74LS86,按图接线,输入端１﹑2﹑4﹑5接电平开关,输出端Ａ﹑B﹑Ｙ接电平显示发光二极管。 (2)将电平开关按表1、２置位，将结果填入表中。 表1、2 3、逻辑电路得逻辑关系
(1)选用四二输入与非门74LS0０一只,插入面包板，实验电路自拟。将输入输出逻辑关系分 别填入表1、3﹑表1、4。 (２）写出上面两个电路得逻辑表达式。 表1、３ Y=A ⊕B 表1、4 Y=A ⊕B Ｚ=AB 4、逻辑门传输延迟时间得测量 用六反相器(非门)按图1、5接线,输80KHz 连续脉冲,用双踪示波器测输入，输出相位差,计算每个门得平均传输延迟时间得ｔｐd 值 : tpd ＝０、２μｓ/6=1/30μｓ 5、利用与非门控制输出。 选用四二输入与非门74LS00一只,插入面包板，输入接任一电平开关，用示波器观察Ｓ对输出脉冲得控制作用: 一端接高有效得脉冲信号,另一端接控制信号。只有控制信号端为高电平时,脉冲信号才能通过。这就就是与非门对脉冲得控制作用。 6.用与非门组成其她门电路并测试验证 (1)组成或非门。 用一片二输入端与非门组成或非门 Y = Ａ+ B = A ? Ｂ 画出电路图,测试并填表1、5 中。 表1、5 图如下： （2）组成异或门 ① 将异或门表达式转化为与非门表达式。 A ⊕B=｛[(ＡＡ)＇B]'［Ａ( B Ｂ）＇]}＇ ② 画出逻辑电路图。 ③ 测试并填表1、6。表1、6
雷诺数介绍 测量管内流体流量时往往必须了解其流动状态、流速分布等。雷诺数就是表征流体流动特性的一个重要参数。 流体流动时的惯性力Fg和粘性力(内摩擦力)Fm之比称为雷诺数。用符号Re表示。Re是一个无因次量。 一般认为，Re≤2000时，流动型态为滞流；Re≥4000时，流动为湍流；Re数在两者之间，有时为滞流，有时为湍流，和流动环境有关。 对于一定温度的流体，在特定的圆管内流动，雷诺准数仅与流速有关。本实验是改变水在管内的速度，观察在不同雷诺数下流体流型的变化。 式中的动力粘度η用运动粘度υ来代替，因η＝ρυ，则Re=duρ/μ 如下：d 管子内径m；u 流速m／s； ρ 流体密度kg／m３；μ流体粘度Pa·s。 由上式可知，雷诺数Re的大小取决于三个参数，即流体的速度、流束的定型尺寸以及工作状态下的粘度。 用圆管传输流体，计算雷诺数时，定型尺寸一般取管道直径(D)，则 用方形管传输流体，管道定型尺寸取当量直径(Dd)。当量直径等
于水力半径的四倍。对于任意截面形状的管道，其水力半径等于管道戳面积与周长之比．所以长和宽分别为A和B的矩形管道，其当量直径对于任意截面形状管道的当量直径，都可按截面积的四倍和截面周长之比计算，因此，雷诺数的计算公式为
雷诺数小，意味着流体流动时各质点间的粘性力占主要地位，流体各质点平行于管路内壁有规则地流动，呈层流流动状态。雷诺数大，意味着惯性力占主要地位，流体呈紊流流动状态，一般管道雷诺数Re＜2000为层流状态，Re＞4000为紊流状态，Re＝2000～4000为过渡状态。在不同的流动状态下，流体的运动规律．流速的分布等都是不同的，因而管道内流体的平均流速υ与最大流速υmax的比值也是不同的。因此雷诺数的大小决定了粘性流体的流动特性。下图表示光滑管道的雷诺数ReD与速度比V/Vmax的关系。 光滑管的管道雷诺数Rep与速度比V/Vmax的关系 试验表明，外部条件几何相似时(几何相似的管子，流体流过几何相似的物体等)，若它们的雷诺数相等，则流体流动状态也是几何相似的(流体动力学相似)。这一相似规律正是流量测量节流装置标准化的基础。可见，雷诺数确切地反映了流体的流动特性是流量测量中常用的参数． 2．雷诺数 实验表明真正决定液流流动状态的是用管内的平均流速v、液体的运动粘度ν、管径d三个数所组成的一个称为雷诺数Re的无量纲数，即 上临界雷诺数和下临界雷诺数 临界雷诺数：
专业： 班级： 学号： 姓名： 指导教师： 电气学院
实验一集成门电路逻辑功能测试 一、实验目的 1. 验证常用集成门电路的逻辑功能; 2. 熟悉各种门电路的逻辑符号; 3. 熟悉TTL集成电路的特点，使用规则和使用方法。 二、实验设备及器件 1. 数字电路实验箱 2. 万用表 3. 74LS00四2输入与非门1片74LS86四2输入异或门1片 74LS11三3输入与门1片74LS32四2输入或门1片 74LS04反相器1片 三、实验原理 集成逻辑门电路是最简单，最基本的数字集成元件，目前已有种类齐全集成门电路。TTL集成电路由于工作速度高，输出幅度大，种类多，不宜损坏等特点而得到广泛使用，特别对学生进行实验论证，选用TTL电路较合适，因此这里使用了74LS系列的TTL成路，它的电源电压为5V+10%,逻辑高电平“1”时＞2.4V，低电平“0”时＜0.4V。实验使用的集成电路都采用的是双列直插式封装形式，其管脚的识别方法为：将集成块的正面（印有集成电路型号标记面）对着使用者，集成电路上的标识凹口左，左下角第一脚为1脚，按逆时针方向顺序排布其管脚。 四、实验内容 ㈠根据接线图连接，测试各门电路逻辑功能 1. 利用Multisim画出以74LS11为测试器件的与门逻辑功能仿真图如下
按表1—1要求用开关改变输入端A,B,C的状态，借助指示灯观测各相应输出端F的状态，当电平指示灯亮时记为1，灭时记为0，把测试结果填入表1—1中。 表1-1 74LS11逻辑功能表 输入状态输出状态 A B C Y 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 悬空 1 1 1 悬空0 0 0 2. 利用Multisim画出以74LS32为测试器件的或门逻辑功能仿真图如下
数字电路实验报告 姓名：张珂 班级：10级8班 学号：2010302540224
实验一：组合逻辑电路分析一．实验用集成电路引脚图 1．74LS00集成电路 2．74LS20集成电路 二、实验内容 1、组合逻辑电路分析 逻辑原理图如下：
U1A 74LS00N U2B 74LS00N U3C 74LS00N X1 2.5 V J1 Key = Space J2 Key = Space J3 Key = Space J4 Key = Space VCC 5V GND 图1.1组合逻辑电路分析 电路图说明：ABCD 按逻辑开关“1”表示高电平，“0”表示低电平； 逻辑指示灯：灯亮表示“1”，灯不亮表示“0”。 真值表如下： A B C D Y 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 0 1 1 1 0 1 0 0 0 0 1 0 1 0 0 1 1 0 0 0 1 1 1 1 1 0 0 0 0 1 0 0 1 0 1 0 1 0 0 1 0 1 1 1 1 1 0 0 1 1 1 0 1 1 1 1 1 0 1 1 1 1 1 1 表1.1 组合逻辑电路分析真值表 实验分析： 由实验逻辑电路图可知：输出X1=AB CD =AB+CD ，同样，由真值表也能推出此方程，说明此逻辑电路具有与或功能。 2、密码锁问题： 密码锁的开锁条件是：拨对密码，钥匙插入锁眼将电源接通，当两个条件同时满足时，开锁信号为“1”，将锁打开；否则，报警信号为“1”，则接通警铃。
试分析下图中密码锁的密码ABCD 是什么？ 密码锁逻辑原理图如下： U1A 74LS00N U2B 74LS00N U3C 74LS00N U4D 74LS00N U5D 74LS00N U6A 74LS00N U7A 74LS00N U8A 74LS20D GND VCC 5V J1 Key = Space J2 Key = Space J3 Key = Space J4 Key = Space VCC 5V X1 2.5 V X2 2.5 V 图 2 密码锁电路分析 实验真值表记录如下： 实验真值表 A B C D X1 X2 0 0 0 0 0 1 0 0 0 1 0 1 0 0 1 0 0 1 0 0 1 1 0 1 0 1 0 0 0 1 0 1 0 1 0 1 0 1 1 0 0 1 0 1 1 1 0 1 1 0 0 0 0 1 1 0 0 1 1 0 1 0 1 0 0 1 1 0 1 1 0 1 1 1 0 0 0 1 1 1 0 1 0 1 1 1 1 0 0 1 1 1 1 1 0 1 表1.2 密码锁电路分析真值表 实验分析： 由真值表（表1.2）可知：当ABCD 为1001时，灯X1亮，灯X2灭；其他情况下，灯X1灭，灯X2亮。由此可见，该密码锁的密码ABCD 为1001.因而，可以得到：X1=ABCD ，X2=1X 。
流量计算公式 （1）差压式流量计 差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量的平方成正比。在差压式流量计中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。孔板流量计理论流量计算公式为： 式中，q f为工况下的体积流量，m3/s；c为流出系数，无量钢；β=d/D，无量钢；d为工况下孔板内径，mm；D为工况下上游管道内径，mm；ε为可膨胀系数，无量钢；Δp为孔板前后的差压值，Pa；ρ1为工况下流体的密度，kg/m3。 对于天然气而言，在标准状态下天然气积流量的实用计算公式为： 式中，qn为标准状态下天然气体积流量，m3/s；As为秒计量系数，视采用计量单位而定，此式As=3.1794×10-6；c为流出系数；E为渐近速度系数；d为工况下孔板内径，mm；F G为相对密度系数，ε为可膨胀系数；F Z为超压缩因子；F T为流动湿度系数；p1为孔板上游侧取压孔气流绝对静压，MPa；Δp为气流流经孔板时产生的差压，Pa。 差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高的场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等。 （2）速度式流量计 速度式流量计是以直接测量封闭管道中满管流动速度为原理的一类流量计。工业应用中主要有： ①涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号。在一定的流量（雷诺数）范围内，该电脉冲信号与流经涡轮流量传感器处流体的体积流量成正比。涡轮流量计的理论流量方程为： 式中n为涡轮转速；q v为体积流量；A为流体物性（密度、粘度等），涡轮结构参数（涡轮倾角、涡轮直径、流道截面积等）有关的参数；B为与涡轮顶隙、流体流速分布有关的系数；C为与摩擦力矩有关的系数。 ②涡街流量计：在流体中安放非流线型旋涡发生体，流体在旋涡发生体两侧交替地分离释放出两列规则的交替排列的旋涡涡街。在一定的流量（雷诺数）范围内，旋涡的分离频率与流经涡街流量传感器处流体的体积流量成正比。涡街流量计的理论流量方程为：
实验名称： 数字逻辑实 验 系 别： 年 级： 专 业： 班 级： 学 号： 姓 名： 成 绩： 任课教师： 2016 年 5 月 21 日 试验一门电路逻辑功能及测试
1、实验目的 1、熟悉门电路逻辑功能 2、熟悉数字逻辑学习机及示波器的使用 2、实验仪器及材料 器件： 74LS00 二输入端四与非门 2片 74LS20 四输入端双与非门 1片 74LS86 二输入端四异或门 1片 3、预习要求 1、复习门电路工作原理及相应的逻辑表达式 2、熟悉所用集成电路的引线位置及各引线用途 3、了解双踪示波器使用方法 4、实验内容 实验前先检查机器电源是否正常。 1、测试门电路逻辑功能 （1）选用双四输入与非门74LS20一只，插入电路板，连线后根据芯片图检测门电路功能是否正确。 （2）将电平开关按表1.1置位，分别测出输出电压及逻辑状态。 表1.1 输入输出 1234Y H H H H L H H H L L H H L L L H
L L L L 2、 异或门逻辑功能测试 （1）二输入四异或门电路74LS86，按图1.2接线，输入端1，2，4，5接电平开关，输出端A、B、y接电平显示发光二 极管。 （2）将电平开关按表1.2置位，将结果填入表中。 输入 输出 A B Y L L H L H H H H H H L H L L L L L L H L H H L H 3、逻辑电路的逻辑关系 （1）用74LS00按图1.3，1.4接线，将输入输出的逻辑关系分别填入表1.3，1.4中。
（2）写出上面两个电路逻辑表达式。 5、思考 怎样判断门电路逻辑功能是否正常？
《数字电子技术》实验报告 实验序号：01 实验项目名称：门电路逻辑功能及测试 学号姓名专业、班级 实验地点物联网实验室指导教师时间2016.9.19 一、实验目的 1. 熟悉门电路的逻辑功能、逻辑表达式、逻辑符号、等效逻辑图。 2. 掌握数字电路实验箱及示波器的使用方法。 3、学会检测基本门电路的方法。 二、实验仪器及材料 1、仪器设备：双踪示波器、数字万用表、数字电路实验箱 2. 器件： 74LS00 二输入端四与非门2片 74LS20 四输入端双与非门1片 74LS86 二输入端四异或门1片 三、预习要求 1. 预习门电路相应的逻辑表达式。 2. 熟悉所用集成电路的引脚排列及用途。 四、实验内容及步骤 实验前按数字电路实验箱使用说明书先检查电源是否正常，然后选择实验用的集成块芯片插入实验箱中对应的IC座，按自己设计的实验接线图接好连线。注意集成块芯片不能插反。线接好后经实验指导教师检查无误方可通电实验。实验中
1.与非门电路逻辑功能的测试 （1）选用双四输入与非门74LS20一片，插入数字电路实验箱中对应的IC座，按图1.1接线、输入端1、2、4、5、分别接到K1~K4的逻辑开关输出插口，输出端接电平显 图 1.1 示发光二极管D1~D4任意一个。 （2）将逻辑开关按表1.1的状态，分别测输出电压及逻辑状态。 表1.1 输入输出 1(k1) 2(k2) 4(k3) 5(k4) Y 电压值（v） H H H H 0 0 L H H H 1 1 L L H H 1 1 L L L H 1 1 L L L L 1 1 2. 异或门逻辑功能的测试
图 1.2 （1）选二输入四异或门电路74LS86，按图1.2接线，输入端1、2、4、5接逻辑开关(K1~K4)，输出端A、B、Y接电平显示发光二极管。 （2）将逻辑开关按表1.2的状态，将结果填入表中。 表1.2 输入输出 1(K1) 2(K2) 4(K35(K4) A B Y 电压（V） L H H H H L L L H H H H L L L H H L L L L L H H 1 1 1 1 1 1 1 1
河 北 科 技 大 学 实 验 报 告 级 专业 班 学号 年 月 日 姓 名 同组人 指导教师 吕文哲 任文霞 实验名称 实验二 基本门电路逻辑功能的测试 成 绩 实验类型 验证型 批阅教师 一、实验目的 （1）掌握常用门电路的逻辑功能，熟悉其外形及引脚排列图。 （2）熟悉三态门的逻辑功能及用途。 （3）掌握TTL 、CMOS 电路逻辑功能的测试方法。 二、实验仪器与元器件 （1）直流稳压电源 1台 （2）集成电路 74LS00 四2输入与非门 1片 74LS86 四2输入异或门 1片 74S64 4-2-3-2输入与或非门 1片 74LS125 四总线缓冲门（TS ） 1片 CD4011 四2输入与非门 1片 三、实验内容及步骤 1．常用集成门电路逻辑功能的测试 在数字实验板上找到双列直插式集成芯片74LS00和74LS86。按图进行连线。测试各电路的逻辑功能，并将输出结果记入表中。 门电路测试结果 2．测试与或非门74S64的逻辑功能 在实验板上找到芯片74S64，实现Y AB CD ＝＋的逻辑功能。 Y Y &
3．用与非门组成其他逻辑门电路 （1）用与非门组成与门电路 按图接线，按表测试电路的逻辑功能。根据测得的真值表，写出输出Ｙ的逻辑表达式。 真值表 逻辑表达式：Y=AB （2）用与非门组成异或门电路 按图接线，将测量结果记入表中，并写出输出Y 的逻辑表达式。 真值表 逻辑表达式：B A Y ⊕= 真值表 4．三态门测试 （1）三态门逻辑功能测试 三态门选用 74LS125将测试结果记入表中。 （2）按图接线。将测试结果记录表中。 真值表 四、思考题 1．如果将74S64的6脚、13脚所在与门的各输入端全部接高电平或悬空，那么与或非门还能工作吗？此时输出是什么状态？说明与或非门中多余与门输入端的处理方法。 根据实验过程总结回答此问题 2．如何判断三态门的输出状态是0、1状态还是高阻态？当多个三态门的输出端连在一起实现总线结构时，有一个三态门处于工作则其余的三态门应处于什么状态？它们能否同时工作输出数据？ 根据实验过程总结回答此问题
1、单位质量力：m F f B B = 2、流体的运动粘度：ρ μ=v （μ[动力]粘度，ρ密度） 3、压缩系数：dp d dp dV V ρρκ?=?-=11（κ的单位是N m 2）体积模量为压缩系数的倒数 4、体积膨胀系数：dT d dT dV V v ρρα?-=?=11（v α的单位是C K ?1,1） 5、牛顿内摩擦定律：为液体厚）为运动速度，以应力表示为y u dy du dy du A T (,μτμ== 6、静止液体某点压强：为该点到液面的距离）h gh p z z g p p ()(000ρρ+=-+= 7、静水总压力： )h (为受压面积，为受压面形心淹没深度为静水总压力，A p ghA A p p c ρ== 8、元流伯努利方程;'2221112w h g p z g u g p z ++=++ρρ('w h 为粘性流体元流单位重量流体由过流断面1-1运动至过流断面2-2的机械能损失，z 为某点的位置高度或位置水头，g p ρ为测压管高度或压强水头，g u ρ2是单位流体具有的动能，u gh g p p g u 22'=-=ρ，u gh C g p p g C u 22'=-=ρC 是修正系数，数值接近于1） 9、总流伯努利方程:w h g v g p z g v g p z +++=++222 221221111αραρ(α为修正系数通常取1） 10、文丘里流量计测管道流量：)21)(41()()(42 122211g d d d k h k g p z g p z k Q -=?=+-+=πμρρμ 11、沿程水头损失一般表达式：g v d l h f 22 λ=（l 为管长，d 为管径，v 为断面平均流速，g 为重力加速度，λ为沿程阻力系数）
雷诺数计算 R e vD 其中 D 为物体的几何限度（如直径） 对于几何形状相似的管道，无论其 ρ、 v 、 D 、 η如何不同，只要比值 Re 相同，其流动情 况就相同 泊肃叶公式 管的半径 R 管的长度 l 两端压强 p 1 , p 2 流体的粘度 ( p p 2 ) r 2 2 rl dv 0 1 dr Q V p 1 p 2 R 4 8 l / p 1 p 2 Q V 8 l R 4 萨瑟兰 公式 Viscosity in gases arises principally from the molecular diffusion that transports momentum between layers of flow. The kinetic theory of gases allows accurate prediction of the behavior of gaseous viscosity. Within the regime where the theory is applicable: ? Viscosity is independent of pressure and ? Viscosity increases as temperature increases. James Clerk Maxwell published a famous paper in 1866 using the kinetic theory of gases to study gaseous viscosity. (Reference: J.C. Maxwell, "On the viscosity or
一、实验目的与要求 1．了解和正确使用MSI组合逻辑部件； 2．掌握一般组合逻辑电路的特点及分析、设计方法； 3. 学会对所设计的电路进行静态功能测试的方法； 4. 观察组合逻辑电路的竞争冒险现象。 预习要求： （1）复习组合逻辑电路的分析与设计方法； （2）根据任务要求设计电路，并拟定试验方法； （3）熟悉所用芯片的逻辑功能、引脚功能和参数； （4）了解组合逻辑电路中竞争冒险现象的原因及消除方法。 （5）二、实验说明 译码器是组合逻辑电路的一部分。所谓译码就是不代码的特定含义“翻译”出来的过程，而实现译码操作的电路称为译码器。译码器分成三类： 1．二进制译码器：把二进制代码的各种状态，按照其原意翻译成对应输出信号的电路。如中规模2线—4线译码器74LS139，3线—8线译码器74LS138等。 2.二—十进制译码器：把输入BCC码的十个代码译成十个高、低电平信号。 3．字符显示译码器：把数字、文字和符号的二进制编码翻译成人们习惯的形式并直观地显示出来的电路，如共阴极数码管译码驱动的74LS48（74LS248），共阳极数码管译码驱动的74LS49（74LS249）等。 三、实验设备 1．RXB-1B数字电路实验箱 2．器件 74LS00 四2输入与非门 74LS20 双4输入与非门 74LS138 3线—8线译码器 四、任务与步骤 任务一：测试3线—8线译码器74LS138逻辑功能 将一片3线—8线译码器74LS138插入RXB-1B数字电路实验箱的IC空插座中，按图3-15接线。A0、A1、A2、STA、STB、STC端是输入端，分别接至数字电路实验箱的任意6个电平开关。Y7、Y6、Y5、Y4、Y3、Y2、Y1、Y0输出端，分别接至数字电路实验箱的电平显示器的任意8个发光二极管的插孔8号引脚地接至RXB—IB型数字电路实验箱的电源“ ”，16号引脚+5V接至RXB-1B数字电路实验箱的电源“+5V”。按表3-2中输入值设置电平开关状态，观察发光二极管（简称LED）的状态，并将结果填入表中。 根据实验数据归纳出74LS138芯片的功能。 表3-2 3线－8线译码器74LS138功能表
实验一门电路逻辑功能及测试 一、实验目的 1、熟悉门电路逻辑功能。 2、熟悉数字电路学习机及示波器使用方法。 二、实验仪器及材料 1、双踪示波器 2、器件 74LS00 二输入端四与非门 2片 74LS20 四输入端双与非门 1片 74LS86 二输入端四异或门 1片 74LS04 六反相器 1片 三、预习要求 1、复习门电路工作原理相应逻辑表达示。 2、熟悉所有集成电路的引线位置及各引线用途。 3、了解双踪示波器使用方法。 四、实验内容 实验前按学习机使用说明先检查学习机是否正常，然后选择实验用的集成电路，按自己设计的实验接线图接好连线，特别注意Vcc及地线不能接错。线接好后经实验指导教师检查无误方可通电。试验中改动接线须先断开电源，接好线后在通电实验。 1、测试门电路逻辑功能。 （1）选用双输入与非门74LS20一只，插入面包板，按图 连接电路，输入端接S1~S4(电平开关输入插口)，输 出端接电平显示发光二极管（D1~D8任意一个）。 （2）将电平开关按表1.1置位，分别测出电压及逻辑状态。（表1.1）
2、异或门逻辑功能测试 （1）选二输入四异或门电路74LS86，按图接线，输入端1﹑2﹑4﹑5接电平开关，输出端A﹑B﹑Y接电平显示发光二极管。 （2）将电平开关按表1.2置位，将结果填入表中。 表 1.2 3、逻辑电路的逻辑关系 （1）选用四二输入与非门74LS00一只，插入面包板，实验电路自拟。将输入输出逻辑关系分别填入表1.3﹑表1.4。
（2）写出上面两个电路的逻辑表达式。 表1.3 Y=A ⊕B 表1.4 Y=A ⊕B Z=AB 4、逻辑门传输延迟时间的测量 用六反相器（非门）按图1.5接线，输80KHz 连续脉冲，用双踪示波器测输入，输出相位差，计算每个门的平均传输延迟时间的tpd 值 ： tp d=0.2μs/6=1/30μs 5、利用与非门控制输出。 选用四二输入与非门74LS00一只，插入面包板，输入接任一电平开关，用示波器观察S 对输出脉冲的控制作用: 一端接高有效的脉冲信号，另一端接控制信号。只有控制信号端为高电平时，脉冲信号才能通过。这就是与非门对脉冲的控制作用。 6．用与非门组成其他门电路并测试验证 （1）组成或非门。 用一片二输入端与非门组成或非门 Y = A + B = A ? B 画出电路图，测试并填表1.5 中。 表1.5 图如下： （2）组成异或门 ① 将异或门表达式转化为与非门表达式。 A ⊕B={[(AA)'B]'[A(BB)']}' ② 画出逻辑电路图。 ③ 测试并填表1.6。 表1.6 输入 输出 A B Y 0 1 0 1 0 1 0 0 1 1 A B Y 0 0 0 0 1 1 1 0 1 1 1
雷诺数计算公式之通用统一化改进设想带来的思考 1 原雷诺数的定义及公式 对于圆管内流动，定义的Reynolds数（雷诺数）计算公式： （无量纲）（1）式中——流体的流速，m/s； ——圆管的管径，m； ——流体的运动粘度，即粘度/动力粘度（N·s/m2）与[质量]密度的比值，单位为m2/s。 猜想： 1.在流体流动附着或接触的交界面上，接触两者的性质参数会影响流动状 态，所以应考虑两者的物性参数对流动研究对象的影响，而不是单一流 体的参数。 2.界面上接触的两者的密度之差或比值，流通管道直径利用等效直径或等 效园周长或等效湿周（考虑实际湿周和与空气接触边长的非湿周粘滞作 用，非湿周可用系数修正效果），固体的硬度/弹性模量/屈服强度等应 考虑到公式中去，流体或被研究对象的响应特性参数也应考虑进去； 3.基于现有公式的改进或全新构建，通过数值实验加以最接近的验证或实 验验证。 基于上述分析可提出或构建类似：界面阻力系数——影响如喷射雾化质量/物体运动稳定状态/车辆高速稳定性； 应用领域：任何接触流动/滚动/复合接触的研究对象，都可以最后综合得出一个基于对象应用的界面综合阻力系数公式。如汽车行驶（地面与轮胎/车身与空气）/舰船航行（船身与水/船身与空气）。上述复合影响将统一到一起加以研究和解决，将会更加高效和便利。 2 原雷诺数应用变形公式 对于一般流动，习惯利用水利半径代替雷诺数公式中的，则广义雷诺数计算公式变为 （2） （3）式中——通流截面积，m2； ——通流截面与管道接触的湿周长度，m。对于液体，等于在通流截面上液体与固体接触的周界长度，不包括自由液面以上的气体与固体接触的部分；对于气体，等于通流截面的周界长度。
实验一组合逻辑电路设计与分析 1.实验目的 （1）学会组合逻辑电路的特点； （2）利用逻辑转换仪对组合逻辑电路进行分析与设计。 2.实验原理 组合逻辑电路是一种重要的数字逻辑电路：特点是任何时刻的输出仅仅取决 于同一时刻输入信号的取值组合。根据电路确定功能，是分析组合逻辑电路的过 程，一般按图 1-1 所示步骤进行分析。 组合逻辑电路逻辑表达式最简表达式真值表确切电路功能 图 1-1组合逻辑电路的分析步骤 根据要求求解电路，是设计组合逻辑电路的过程，一般按图1-2 所示步骤进 行设计。 问题提出真值表逻辑表达式化简变换逻辑图 图 1-2组合逻辑电路的设计步骤 3.实验电路及步骤 （1）利用逻辑转换仪对已知逻辑电路进行分析。 a.按图 1-3 所示连接电路。 XLC1 U1A U2A 74LS136D74LS04D U1C U2C U1B U2B 74LS136D74LS04D B74LS136D74LS04D A 图1-3 待分析的逻辑电路 A b.在逻辑转换仪面板上单击由逻辑电路转换为真值表的按钮和由真值表导出 简化表达式后，得到如图 1-4 所示结果。观察真值表，我们发现：当四个输
入变量 A,B,C,D 中 1 的个数为奇数时，输出为 0，而当四个输入变量A,B,C,D 中1 的个数为偶数时，输出为 1。因此这是一个四位输入信号的奇偶校验电 路。 图 1-4 经分析得到的真值表和表达式 （2）根据要求利用逻辑转换仪进行逻辑电路的设计。 a.问题提出：有一火灾报警系统，设有烟感、温感和紫外线三种类型不同的火灾 探测器。为了防止误报警，只有当其中有两种或两种以上的探测器发出火灾探 测信号时，报警系统才产生报警控制信号，试设计报警控制信号的电路。 b.在逻辑转换仪面板上根据下列分析出真值表如图1-5 所示：由于探测器发出 的火灾探测信号也只有两种可能，一种是高电平（ 1），表示有火灾报警；一种是低电平（ 0），表示正常无火灾报警。因此，令 A、B、C 分别表示烟感、温感、紫外线三种探测器的探测输出信号，为报警控制电路的输入、令 F 为报 警控制电路的输出。
哈尔滨理工大学数字集成电路设计实验报告 学院：应用科学学院 专业班级：电科12 - 1班 学号：32 姓名：周龙 指导教师：刘倩 2015年5月20日
实验一、反相器版图设计 1.实验目的 1）、熟悉mos晶体管版图结构及绘制步骤； 2）、熟悉反相器版图结构及版图仿真； 2. 实验内容 1）绘制PMOS布局图； 2）绘制NMOS布局图； 3）绘制反相器布局图并仿真； 3. 实验步骤 1、绘制PMOS布局图： (1) 绘制N Well图层；(2) 绘制Active图层； (3) 绘制P Select图层； (4) 绘制Poly图层； (5) 绘制Active Contact图层；(6) 绘制Metal1图层； (7) 设计规则检查；(8) 检查错误； (9) 修改错误； (10)截面观察； 2、绘制NMOS布局图： (1) 新增NMOS组件；(2) 编辑NMOS组件；(3) 设计导览； 3、绘制反相器布局图： (1) 取代设定；(2) 编辑组件；(3) 坐标设定；(4) 复制组件；(5) 引用nmos组件；(6) 引用pmos组件；(7) 设计规则检查；(8) 新增PMOS基板节点组件；(9) 编辑PMOS基板节点组件；(10) 新增NMOS基板接触点； (11) 编辑NMOS基板节点组件；(12) 引用Basecontactp组件；(13) 引用Basecontactn 组件；(14) 连接闸极Poly；(15) 连接汲极；(16) 绘制电源线；(17) 标出Vdd 与GND节点；(18) 连接电源与接触点；(19) 加入输入端口；(20) 加入输出端口；(21) 更改组件名称；(22) 将布局图转化成T-Spice文件；(23) T-Spice 模拟； 4. 实验结果 nmos版图
班级：姓名: 学号： 实验报告（一）TTL集成逻辑门的逻辑功能与参数测试1．测试TTL集成与非门74LS20的逻辑功能，测试结果记录如下表： 输入输出 An Bn Cn Dn Yn 1 1 1 1 0 1 1 1 1 0 1 1 1 1 0 1 1 1 1 0 2. 74LS20主要参数的测试 I CCL （mA） I CCH （mA） I il (mA) I OL （mA） N O= iL OL I I 3. 电压传输特性测试 V i(V) 0 0.4 0.7 0.9 1.0 1.1 1.2 1.3 1.4 2.0 3.0 4.0 … V O(V) 4.画出实测的电压传输特性曲线，并从中读出各有关参数值。
实验报告（二）CMOS 电路 1．用所给的集成电路（CD4007）实现F=ABC ,将实验结果填入真值表中，并测出高、低电平（真值表自拟，测试步骤自拟）。 2. 用所给的集成电路实现F=C B A ++（真值表自拟，测试步骤自拟）。 3. 用所给的集成电路，构成图2-2反相器。 （a ）测最大灌电流I OL (V OL =0.1V ,接通图2-2中的虚线框①)。 （b ）测最大拉电流I OH (V OH =4.9V,断开虚线框①，接通虚线框②。 4. 构成如图2-3所示的反相器，测最大灌电流I OL 。
实验报告（三）组合逻辑电路实验分析与设计(1) 写出由与非门组成的半加器电路的逻辑表达式 (2) 根据表达式列出真值表，并画出卡诺图判断能否简化 A B Z1 Z2 Z3 S C 0 0 0 1 1 0 1 1 实验： 1.测试由与非门组成的半加器电路的逻辑功能 A B S C 0 0 0 1 1 0 1 1 2.测试用异或门74LS86和与非门74LS00组成的半加器的逻辑功能 A B S C 0 0 0 1 1 0 1 1
主要的流体力学事件有： 1738年瑞士数学家：伯努利在名著《流体动力学》中提出了伯努利方程。 1755年欧拉在名著《流体运动的一般原理》中提出理想流体概念，并建立了理想流体基本方程和连续方程，从而提出了流体运动的解析方法，同时提出了速度势的概念。 1781年拉格朗日首先引进了流函数的概念。 1826年法国工程师纳维，1845年英国数学家、物理学家斯托克思提出了著名的N-S方程。 1876年雷诺发现了流体流动的两种流态：层流和紊流。 1858年亥姆霍兹指出了理想流体中旋涡的许多基本性质及旋涡运动理论，并于1887年提出了脱体绕流理论。 19世纪末，相似理论提出，实验和理论分析相结合。 1904年普朗特提出了边界层理论。 20世纪60年代以后，计算流体力学得到了迅速的发展。流体力学内涵不断地得到了充实与提高。 理想势流伯努利方程 （3-14） 或（3-15） 物理意义:在同一恒定不可压缩流体重力势流中，理想流体各点的总比能相等即在整个势流场中，伯努利常数C 均相等。 （应用条件：“”所示） 符号说明 物理意义几何意义 单位重流体的位能（比位能）位置水头 单位重流体的压能（比压能）压强水头 单位重流体的动能（比动能）流速水头 单位重流体总势能（比势能）测压管水头
总比能总水头 二、沿流线的积分 1.只有重力作用的不可压缩恒定流，有 2.恒定流中流线与迹线重合： 沿流线（或元流）的能量方程： （3-16） 注意：积分常数C，在非粘性、不可压缩恒定流流动中，沿同一流线保持不变。一般不同流线各不相同（有旋流）。（应用条件：“”所示，可以是有旋流） 流速势函数（势函数）观看录像>> ?存在条件：不可压缩无旋流，即或 必要条件存在全微分d 直角坐标
数字时钟设计实验报告
电子课程设计题目：数字时钟
数字时钟设计实验报告一、设计要求： 设计一个24小时制的数字时钟。 要求：计时、显示精度到秒；有校时功能。采用中小规模集成电路设计。 发挥：增加闹钟功能。 二、设计方案： 由秒时钟信号发生器、计时电路和校时电路构成电路。 秒时钟信号发生器可由振荡器和分频器构成。 计时电路中采用两个60进制计数器分别完成秒计时和分计时；24进制计数器完成时计时；采用译码器将计数器的输出译码后送七段数码管显示。 校时电路采用开关控制时、分、秒计数器的时钟信号为校时脉冲以完成校时。 三、电路框图：
图一 数字时钟电路框图 四、电路原理图： （一）秒脉冲信号发生器 秒脉冲信号发生器是数字电子钟的核心部分，它的精度和稳定度决定了数字钟的质量。由振荡器与分频器组合产生秒脉冲信号。 ? 振荡器: 通常用555定时器与RC 构成的多谐振荡器，经过调整输出1000Hz 脉冲。 ? 分频器: 分频器功能主要有两个，一是产生标准秒脉冲信号，一是提供功能 扩展电路所需要的信号，选用三片74LS290进行级联，因为每片为1/10分频器，三片级联好获得1Hz 标准秒脉冲。其电路图如下： 图二 秒脉冲信号发生器 译译译时计 分计秒计 校 时 电 路 秒信号发生器
（二）秒、分、时计时器电路设计 秒、分计数器为60进制计数器，小时计数器为24进制计数器。 ?60进制——秒计数器 秒的个位部分为逢十进一，十位部分为逢六进一，从而共同完成60进制计数器。当计数到59时清零并重新开始计数。秒的个位部分的设计：利用十进制计数器CD40110设计10进制计数器显示秒的个位。个位计数器由0增加到9时产生进位，连在十位部计数器脉冲输入端CP，从而实现10进制计数和进位功能。利用74LS161和74LS11设计6进制计数器显示秒的十位，当十位计数器由0增加到5时利用74LS11与门产生一个高电平接到个位、十位的CD40110的清零端，同时产生一个脉冲给分的个位。其电路图如下： 图三60进制--秒计数电路 ?60进制——分计数电路 分的个位部分为逢十进一，十位部分为逢六进一，从而共同完成60进制计数器。当计数到59时清零并重新开始计数。秒的个位部分的设计：来自秒计数电路的进位脉冲使分的个位加1，利用十进制计数器CD40110设计10进制计数器显示秒的个位。个位计数器由0增加到9时产生进位，连在十位部计数器脉冲输入端CP，从而实现10进制计数和进位功能。利用74LS161和74LS11设计6进制计数器显示秒的十位，当十位计数器由0增加到5时利用74LS11与门产生一个高电平接到个位、十位的CD40110的清零端，同时产生一个脉冲给时的个位。其电路图如下：
