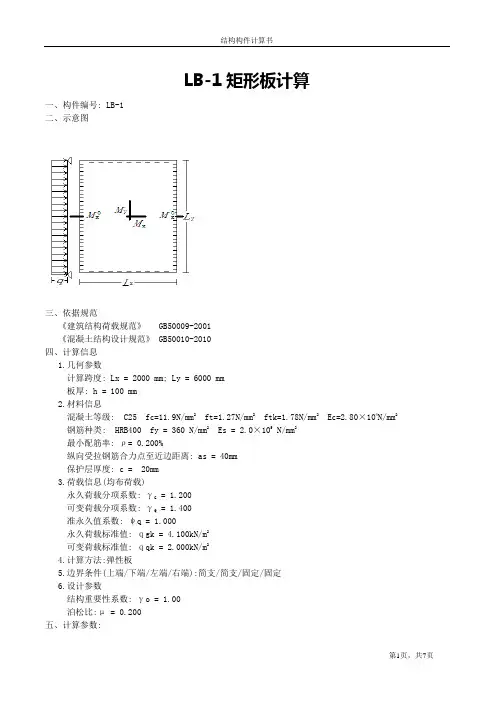

LB-1矩形板计算
一、构件编号: LB-1
二、示意图
三、依据规范
《建筑结构荷载规范》 GB50009-2001
《混凝土结构设计规范》 GB50010-2010
四、计算信息
1.几何参数
计算跨度: Lx = 2000 mm; Ly = 6000 mm
板厚: h = 100 mm
2.材料信息
混凝土等级: C25 fc=11.9N/mm2 ft=1.27N/mm2 ftk=1.78N/mm2Ec=2.80×104N/mm2钢筋种类: HRB400 fy = 360 N/mm2Es = 2.0×105 N/mm2
最小配筋率: ρ= 0.200%
纵向受拉钢筋合力点至近边距离: as = 40mm
保护层厚度: c = 20mm
3.荷载信息(均布荷载)
永久荷载分项系数: γG = 1.200
可变荷载分项系数: γQ = 1.400
准永久值系数: ψq = 1.000
永久荷载标准值: ｑgk = 4.100kN/m2
可变荷载标准值: ｑqk = 2.000kN/m2
4.计算方法:弹性板
5.边界条件(上端/下端/左端/右端):简支/简支/固定/固定
6.设计参数
结构重要性系数: γo = 1.00
泊松比:μ = 0.200
五、计算参数:
1.计算板的跨度: Lo = 2000 mm
2.计算板的有效高度: ho = h-as=100-40=60 mm
六、配筋计算(ly/lx=6000/2000=3.000>2.000,所以选择多边支撑单向板计算):
1.X向底板配筋
1) 确定X向底板弯距
Mx = (γG*ｑgk+γQ*ｑqk)*Lo2/24
= (1.200*4.100+1.400*2.000)*22/24
= 1.287 kN*m
2) 确定计算系数
αs = γo*Mx/(α1*fc*b*ho*ho)
= 1.00*1.287×106/(1.00*11.9*1000*60*60)
= 0.030
3) 计算相对受压区高度
ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.030) = 0.030
4) 计算受拉钢筋面积
As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*60*0.030/360
= 60mm2
5) 验算最小配筋率
ρ = As/(b*h) = 60/(1000*100) = 0.060%
ρ<ρmin = 0.200% 不满足最小配筋要求
所以取面积为As = ρmin*b*h = 0.200%*1000*100 = 200 mm2
6) 计算纵跨分布钢筋面积
不宜小于横跨板底钢筋面积的15%,所以面积为:
As1 = As*0.015 = 200.00*0.15 = 30.00mm2
不宜小于该方向截面面积的0.15%,所以面积为:
As1 = h*b*0.0015 = 100*1000*0.0015 = 150.00mm2
取二者中较大值，所以分布钢筋面积As = 150mm2
采取方案?8@200, 实配面积251 mm2
2.X向左端支座钢筋
1) 确定左端支座弯距
M o x = (γG*ｑgk+γQ*ｑqk)*Lo2/12
= (1.200*4.100+1.400*2.000)*22/12
= 2.573 kN*m
2) 确定计算系数
αs = γo*M o x/(α1*fc*b*ho*ho)
= 1.00*2.573×106/(1.00*11.9*1000*60*60)
= 0.060
3) 计算相对受压区高度
ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.060) = 0.062
4) 计算受拉钢筋面积
As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*60*0.062/360
= 123mm2
5) 验算最小配筋率
ρ = As/(b*h) = 123/(1000*100) = 0.123%
ρ<ρmin = 0.200% 不满足最小配筋要求
所以取面积为As = ρmin*b*h = 0.200%*1000*100 = 200 mm2
采取方案?8@200, 实配面积251 mm2
3.X向右端支座钢筋
1) 确定右端支座弯距
M o x = (γG*ｑgk+γQ*ｑqk)*Lo2/12
= (1.200*4.100+1.400*2.000)*22/12
= 2.573 kN*m
2) 确定计算系数
αs = γo*M o x/(α1*fc*b*ho*ho)
= 1.00*2.573×106/(1.00*11.9*1000*60*60)
= 0.060
3) 计算相对受压区高度
ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.060) = 0.062
4) 计算受拉钢筋面积
As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*60*0.062/360
= 123mm2
5) 验算最小配筋率
ρ = As/(b*h) = 123/(1000*100) = 0.123%
ρ<ρmin = 0.200% 不满足最小配筋要求
所以取面积为As = ρmin*b*h = 0.200%*1000*100 = 200 mm2采取方案?8@200, 实配面积251 mm2
4.上边支座配筋
1) 构造上边钢筋面积
构造钢筋面积As = ρmin*b*h = 0.200%*1000*100 = 200 mm2
用户选择了单向板上部板边构造钢筋截面面积不宜小于板跨中相应
方向纵向钢筋截面面积的三分之一,所以:
面积s = 纵跨板底钢筋面积/3 = 50 mm2
我们去其中两个值较大者，所以构造钢筋面积为200 mm2
5.下边支座配筋
1) 构造下边钢筋面积
钢筋面积As = ρmin*b*h = 0.200%*1000*100 = 200
用户选择了单向板下部板边构造钢筋截面面积不宜小于板跨中相应
方向纵向钢筋截面面积的三分之一,所以:
面积s = 纵跨板底钢筋面积/3 = 50 mm2
我们去其中两个值较大者，所以构造钢筋面积为200 mm2
七、跨中挠度计算：
Mk -------- 按荷载效应的标准组合计算的弯矩值
Mq -------- 按荷载效应的准永久组合计算的弯矩值
1.计算标准组合弯距值M k:
Mk = M gk+M qk = (ｑgk+ｑqk)*Lo2/24
= (4.100+2.000)*22/24
= 1.017 kN*m
2.计算准永久组合弯距值M q:
Mq = M gk+ψq*M qk = (ｑgk+ψq*ｑqk)*Lo2/24
= (4.100+1.0*2.000)*22/24
= 1.017 kN*m
3.计算受弯构件的短期刚度 Bs
1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力
σsk = Mk/(0.87*ho*As) 混规(7.1.4-3)
= 1.017×106/(0.87*60*251) = 77.595 N/mm
σsq = Mq/(0.87*ho*As) 混规(7.1.4-3)
= 1.017×106/(0.87*60*251) = 77.595 N/mm
2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率
矩形截面积: Ate = 0.5*b*h = 0.5*1000*100= 50000mm2
ρte = As/Ate 混规(7.1.2-4)
= 251/50000 = 0.502%
3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψ
ψk = 1.1-0.65*ftk/(ρte*σsk) 混规(7.1.2-2)
= 1.1-0.65*1.78/(0.502%*77.595) = -1.870
因为ψ不能小于最小值0.2，所以取ψk = 0.2
ψq = 1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)
= 1.1-0.65*1.78/(0.502%*77.595) = -1.870
因为ψ不能小于最小值0.2，所以取ψq = 0.2
4) 计算钢筋弹性模量与混凝土模量的比值αE
αE = Es/Ec = 2.0×105/2.80×104 = 7.143
5) 计算受压翼缘面积与腹板有效面积的比值γf
矩形截面，γf=0
6) 计算纵向受拉钢筋配筋率ρ
ρ = As/(b*ho)= 251/(1000*60) = 0.418%
7) 计算受弯构件的短期刚度 Bs
Bsk = Es*As*ho2/[1.15ψk+0.2+6*αE*ρ/(1+ 3.5γf')](混规(7.2.3-1)) = 2.0×105*251*602/[1.15*-1.870+0.2+6*7.143*0.418%/(1+3.5*0.0)]
= 2.966×102 kN*m2
Bsq = Es*As*ho2/[1.15ψq+0.2+6*αE*ρ/(1+ 3.5γf')](混规(7.2.3-1)) = 2.0×105*251*602/[1.15*-1.870+0.2+6*7.143*0.418%/(1+3.5*0.0)]
= 2.966×102 kN*m2
4.计算受弯构件的长期刚度B
1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ
当ρ'=0时，θ=2.0 混规(7.2.5)
2) 计算受弯构件的长期刚度 B
Bk = Mk/(Mq*(θ-1)+Mk)*Bs (混规(7.2.2-1))
= 1.017/(1.017*(2.0-1)+1.017)*2.966×102
= 1.483×102 kN*m2
Bq = Bsq/θ (混规(7.2.2-2))
= 2.966×102/2.0
= 1.483×102 kN*m2
B = min(Bk,Bq)
= min(148.305,148.305)
= 148.305
5.计算受弯构件挠度
f max = (q gk+q qk)*Lo4/(384*B)
= (4.100+2.000)*24/(384*1.483×102)
= (4.100+2.000)*24/(384*1.483×102)
= 1.714mm
6.验算挠度
挠度限值fo=Lo/200=2000/200=10.000mm
fmax=1.714mm≤fo=10.000mm，满足规范要求!
八、裂缝宽度验算:
1.跨中X方向裂缝
1) 计算荷载效应
Mx = (ｑgk+ψq*ｑqk)*Lo2/24
= (4.100+1.0*2.000)*22/24
= 1.017 kN*m
2) 光面钢筋,所以取值v i=0.7
3) 因为C > 65，所以取C = 65
4) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力
σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)
=1.017×106/(0.87*60*251)
=77.595N/mm
5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率
矩形截面积，Ate=0.5*b*h=0.5*1000*100=50000 mm2
ρte=As/Ate 混规(7.1.2-4)
=251/50000 = 0.0050
因为ρte=0.0050 < 0.01,所以让ρte=0.01
6) 计算裂缝间纵向受拉钢筋应变不均匀系数ψ
ψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)
=1.1-0.65*1.780/(0.0100*77.595)
=-0.391
因为ψ=-0.391 < 0.2,所以让ψ=0.2
7) 计算单位面积钢筋根数n
n=1000/dist = 1000/200
=5
8) 计算受拉区纵向钢筋的等效直径d eq
d eq= (∑n i*d i2)/(∑n i*v i*d i)
=5*8*8/(5*0.7*8)=11
9) 计算最大裂缝宽度
ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.200*77.595/2.0×105*(1.9*20+0.08*11/0.0100)
=0.0191mm ≤ 0.30, 满足规范要求
2.左端支座跨中裂缝
1) 计算荷载效应
M o x = (ｑgk+ψq*ｑqk)*Lo2/12
= (4.100+1.0*2.000)*22/12
= 2.033 kN*m
2) 光面钢筋,所以取值v i=0.7
3) 因为C > 65，所以取C = 65
4) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力
σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)
=2.033×106/(0.87*60*251)
=155.190N/mm
5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率
矩形截面积，Ate=0.5*b*h=0.5*1000*100=50000 mm2
ρte=As/Ate 混规(7.1.2-4)
=251/50000 = 0.0050
因为ρte=0.0050 < 0.01,所以让ρte=0.01
6) 计算裂缝间纵向受拉钢筋应变不均匀系数ψ
ψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)
=1.1-0.65*1.780/(0.0100*155.190)
=0.354
7) 计算单位面积钢筋根数n
n=1000/dist = 1000/200
=5
8) 计算受拉区纵向钢筋的等效直径d eq
d eq= (∑n i*d i2)/(∑n i*v i*d i)
=5*8*8/(5*0.7*8)=11
9) 计算最大裂缝宽度
ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.354*155.190/2.0×105*(1.9*20+0.08*11/0.0100)
=0.0676mm ≤ 0.30, 满足规范要求
3.右端支座跨中裂缝
1) 计算荷载效应
M o x = (ｑgk+ψq*ｑqk)*Lo2/12
= (4.100+1.0*2.000)*22/12
= 2033333.333 kN*m
2) 光面钢筋,所以取值v i=0.7
3) 因为C > 65，所以取C = 65
4) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力
σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)
=2.033×106/(0.87*60*251)
=155.190N/mm
5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率
矩形截面积，Ate=0.5*b*h=0.5*1000*100=50000 mm2
ρte=As/Ate 混规(7.1.2-4)
=251/50000 = 0.0050
因为ρte=0.0050 < 0.01,所以让ρte=0.01
6) 计算裂缝间纵向受拉钢筋应变不均匀系数ψ
ψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)
=1.1-0.65*1.780/(0.0100*155.190)
=0.354
7) 计算单位面积钢筋根数n
n=1000/dist = 1000/200
=5
8) 计算受拉区纵向钢筋的等效直径d eq
d eq= (∑n i*d i2)/(∑n i*v i*d i)
=5*8*8/(5*0.7*8)=11
9) 计算最大裂缝宽度
ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.354*155.190/2.0×105*(1.9*20+0.08*11/0.0100)
=0.0676mm ≤ 0.30, 满足规范要求
