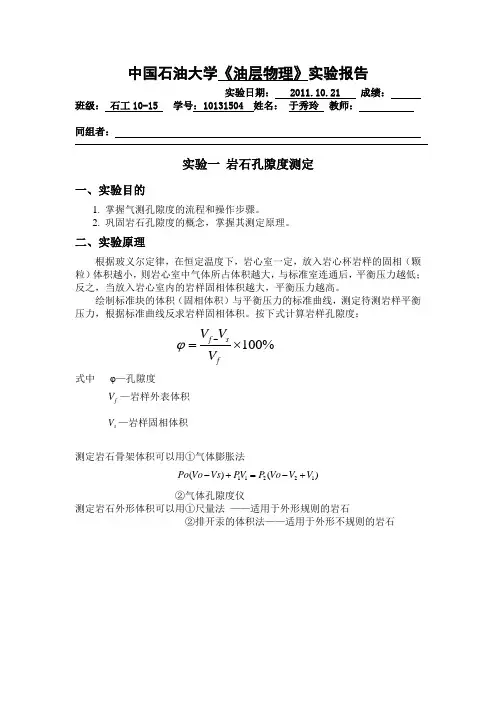

中国石油大学《油层物理》实验报告
实验日期： 成绩：
班级：石工11-1班 学号： 姓名：李悦静 教师：
同组者： 徐睿智
实验一 岩石孔隙度测定
一、实验目的
1. 掌握气测孔隙度的流程和操作步骤。
2. 巩固岩石孔隙度的概念，掌握其测定原理。
二、实验原理
根据玻义尔定律，在恒定温度下，岩心室一定，放入岩心杯岩样的固相（颗粒）体积越小，则岩心室中气体所占体积越大，与标准室连通后，平衡压力越低；反之，当放入岩心室内的岩样固相体积越大，平衡压力越高。
绘制标准块的体积（固相体积）与平衡压力的标准曲线，测定待测岩样平衡压力，根据标准曲线反求岩样固相体积。按下式计算岩样孔隙度：
100%f s f
V V V ?-=
?
测定岩石骨架体积可以用①气体膨胀法
11221()()Po Vo Vs PV P Vo V V -+=-+
②气体孔隙度仪
三．实验流程
图1 实验流程图
图2 QKY-Ⅱ型气体孔隙度仪
四、实验操作步骤
1. 将钢圆盘从小到大编号为1、2、3、4；
2. 用游标卡尺测量各个钢圆盘和岩样的直径与长度，并记录在数据表中；
3. 打开样品阀及放空阀，确保岩心室气体为大气压；
4. 将2号钢圆盘装入岩心杯，并把岩心杯放入夹持器中，顺时针转动T形转柄，使之密封。
5. 关样品阀及放空阀，开气源阀、供气阀，调节调压阀，将标准室压力调至某一值，如560kPa。待压力稳定后，关闭供气阀，并记录标准室气体压力。
6. 开样品阀，气体膨胀到岩心室，待压力稳定后，记下此平衡压力。
7. 开放空阀至大气压，关样品阀，逆时针转动T形转柄一周，将岩心室向外推出，取出钢圆盘。
8. 用同样方法将3号、4号、全部（1号-4号）及两两组合的三组钢圆盘装入
岩心室中，重复步骤2-5，记下平衡压力。
9. 将待测岩样装入岩心室，按上述方法测定装岩样后的平衡压力。 10. 将上述数据填入原始记录表。
五、实验数据处理
表 1
岩石孔隙度测定原始记录表
1. 根据下式计算各个钢圆盘和岩样外表体积，填入上表中；
21
4
f V d L π=
式中 d —岩样直径，cm L —岩样长度，cm 例:2号钢圆盘体积322817.94
000
.2500.24
cm L
d V =??=
??=
ππ
2. 绘制标准曲线。以钢圆盘体积为横坐标，平衡压力为纵坐标绘制曲线，如图3；
钢圆盘编号 2号 3号 4号 1-4号 自由组合钢盘 岩样编号 3、4 2、4 1、3 B9-2 直径d （cm ） 长度L （cm ）
体积f V （3cm ）
原始压力
）（a KP P 1
560 560 560 560 560 560 560 560
测得压力
）（a KP P 2
197 206 251 469 327 308 211 239
岩样φ
%
图3 P-V 标准曲线图
3. 由装样后测得的平衡压力，在标准曲线上反查出固相体积Vs ；
查的Vs=
4. 由下式计算岩样的孔隙度：
%
100?-=
f
s
f V V V φ
式中 φ—孔隙度
f V —岩样外表体积
s V —岩样固相体积
对于本实验的岩样有：
%79.33%100)741.325.211(%100-13
3
s =?-=?=cm
cm V V f ）（φ 六、实验总结
通过本次实验我对岩石的孔隙度有了更深层次的认识，并熟练掌握了其测定原理，本次实验的原理相对简单，最重要的是操作过程中对压力的调节，实验刚开始时，由于自己经验不足，对实验仪器不熟悉，调节花费了不少时间，最后逐渐掌握规律，才顺利完成了以后的操作，通过本次试验，我认识到做实验一定要保持一颗求真求实的心，不管做什么事一定要有耐心，关键时候一定要沉稳。
油层物理实验报告
目录 实验一岩石孔隙度的测定错误!未定义书签。 实验二岩石比面的测定错误!未定义书签。 实验三岩心流体饱和度的测定错误!未定义书签。 实验四岩石碳酸盐含量的测定错误!未定义书签。 实验五岩石气体渗透率的测定错误!未定义书签。 实验六压汞毛管力曲线测定错误!未定义书签。 中国石油大学（油层物理）实验报告 实验日期：2010/10/20 成绩： 班级：石工08-X班学号：0802XXX 姓名：XX 教师：XXX 同组者： 实验一岩石孔隙度的测定
一．实验目的 1．巩固岩石孔隙度的概念，掌握其测定原理； 2．掌握测量岩石孔隙度的流程和操作步骤。 二．实验原理 根据玻义尔-马略特定律，在恒定温度下，岩心室体积一定，放入岩心室岩样的固相(颗粒)体积越小，则岩心室中气体所占体积越大，与标准室连通后，平衡压力越低；反之，当放入岩心室内的岩样固相体积越大，平衡压力越高。 绘制标准块的体积（固相体积）与平衡压力的标准曲线，测定待测岩样平衡压力，据标准曲线反求岩样固相体积。按下式计算岩样孔隙度： 式中，Φ－孔隙度，％；Vs－岩样固相体积，cm3；Vf－岩样外表体积，cm3。 三.实验流程与设备 （a）流程图
（b）控制面板 图1 QKY-Ⅱ型气体孔隙度仪 仪器由下列不见组成： ①气源阀：供给孔隙度仪调节低于10kpa的气体，当供气阀开启时，调节器通过常泄，使压力保持恒定。 ②调节阀：将10kpa的气体压力准确的调节到指定压力（小于10kpa）。 ③供气阀：连接经调节阀调压后的气体到标准室和压力传感器。 ④压力传感器：测量体系中气体压力，用来指示准确标准室的压力，并指示体系的平衡压力。 ⑤样品阀：能使标准室内的气体连接到岩心室。 ⑥放空阀：使岩心室中的初始压力为大气压，也可使平衡后岩心室与标准室的气体放入大气。四．实验步骤 1．用游标卡尺测量各个钢圆盘和岩样的直径与长度（为了便于区分，将钢圆盘从小到大编号为1、2、3、4），并记录在数据表中； 2．将2号钢圆盘装入岩心杯，并把岩心杯放入夹持器中，顺时针转动T形转柄，使之密封。打开样品阀及放空阀，确保岩心室气体为大气压； 3．关样品阀及放空阀，开气源阀和供气阀。调节调压阀，将标准室气体压力调至某一值，如560kPa。待压力稳定后，关闭供气阀，并记录标准室气体压力； 4．开样品阀，气体膨胀到岩心室，待压力稳定后，记录平衡压力； 5．打开放空阀，逆时针转动T形转柄，将岩心杯向外推出，取出钢圆盘； 6．用同样方法将3号、4号及全部（1～4号）钢圆盘装入岩心杯中，重复步骤2～5，记录平衡压力； 7．将待测岩样装入岩心杯，按上述方法测定装岩样后的平衡压力。 8．将上述数据填入原始记录表。 五．数据处理与计算 1.计算各个钢圆盘体积和岩样外表体积； 2．绘制标准曲线：以钢圆盘体积为横坐标，相应的平衡压力为纵坐标绘制标准曲线，如图所示（用坐标纸绘制）； 3.据待测岩样测得的平衡压力，在标准曲线上反查出岩样固相体积； 4.计算岩样外表体积 L d V f2 4 1 π = ，求岩样的孔隙度； 5.符号说明：P—平衡压力，KPa; V s —岩样固相体积，cm3； V f—岩样外表体积，cm3；d—岩样直径，cm； L—岩样长度，cm；Φ—孔隙度，％。表一原始数据记录表

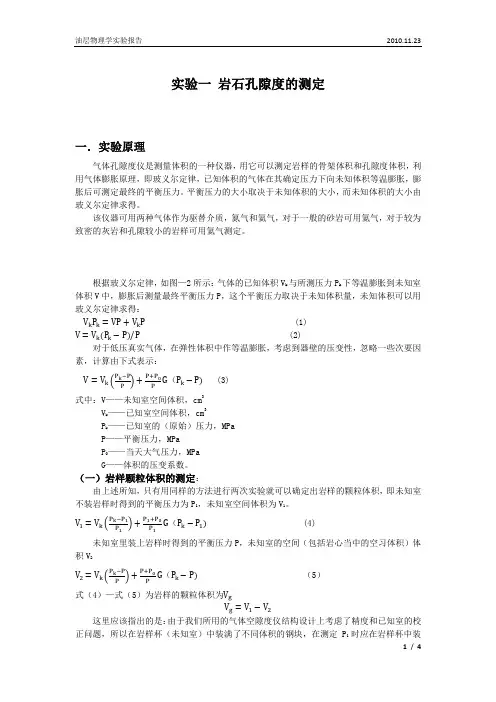

岩石孔隙度的测定 一、实验目的 1.巩固岩石孔隙度的概念，掌握其测定原理； 2.掌握气测孔隙度的流程和操作步骤。 二、实验原理 根据玻义尔定律，在恒定温度下，岩心室体积一定，放入岩心室岩样的固相体积越小，则岩心室中气体所占的体积越大，与标准室连通后，平衡压力就越低；反之，当放入岩心室内的岩样体积越大，平衡压力越高。 绘制标准块的体积（固相体积）与平衡压力的标准曲线，测定待测岩样平衡压力后，根据标准曲线反求岩样的固相体积。按下式计算岩样的孔隙度： 三、实验流程 （a）流程图 （b）控制面板 图1 QKY-Ⅱ型气体孔隙度仪 四、实验操作步骤 1.用游标卡尺测量各个钢圆盘和岩样的直径与长度（为了便于区分，将钢圆盘从小到大编号为1、2、3、4），并记录在数据表中； 2.将2号钢圆盘装入岩心杯，并把岩心杯放入夹持器中，顺时针转动T形转柄，使之密封。打开样品阀及放空阀，确保岩心室气体压力为大气压； 3.关样品阀及放空阀，开气源阀和供气阀。调节调压阀，将标准室气体压力调至某一值，如560kPa。待压力稳定后，关闭供气阀，并记录标准室气体压力； 4.开样品阀，气体膨胀到岩心室，待压力稳定后，记录平衡压力； 5.发开放空阀，逆时针转动T形转柄，将岩心杯向外推出，取出钢圆盘；
6.用同样的方法将3号、4号及全部（1～4号）钢圆盘装入岩心杯中，重复步骤2～5，记录平衡压力； 7.将待测岩样装入岩心杯中，按上述方法测定装岩样后的平衡压力； 8.将上述数据填入原始记录表 五、实验数据处理 1.计算各个铜圆盘体积和岩样的外表体积 取编号为2的钢圆盘进行分析，其直径d＝2.50cm，长度L＝2.030cm； 所以，由得： 同理，可得表1中V f数据。 2.绘制标准曲线：以钢圆盘体积为横坐标，相应的平衡压力为纵坐标绘制标准曲线，并根据待测岩样测得的平衡压力，在标准曲线上反查出岩样的固相体积 由下表1中数据，可绘制标准曲线图如下： 图2 标准曲线图 所以，有上图2得：岩样固相体积V s＝25.0cm3 4.计算岩样孔隙度 所以岩样孔隙度为20.10% 钢圆盘编 号2号3号4号1-4号 自由组合钢圆盘岩样编号 2，4 3，4 2，3，4 A15-1B 直径 d(cm) 2.50 2.50 2.50 2.50 2.50 2.50 2.50 2.482 长度 L(cm) 2.030 2.484 5.000 10.014 7.030 7.484 9.514 6.468 体积V f9.96 12.19 24.54 49.16 34.51 36.74 46.70 31.29
岩石力学研究新进展报告 姓名：XXX 学号：XXXXXXXX 专业：岩土工程
岩石力学研究新进展报告 1 引言 时光如白驹过隙，一学期的《XXXXX》课程在不知不觉间结课了。这一学期的学习，使我在岩石力学方面有了很大的启发，特别是分形理论在岩石力学中的应用令我神往。下面我对岩石力学研究的新进展做简要报告。 岩石力学可以作为固体力学的一个新分支，用以研究岩石材料的力学性能和岩石工程的特殊设计方法。岩石力学经过近50年的发展，在土木工程、水利工程、采矿工程、石油工程、国防工程等领域都得到了广泛的应用，随着科学技术的进步，岩石力学涉及的领域会进一步扩大。岩石力学是一门内涵深，工程实践性强的发展中学科。岩石力学面对的是“数据有限”的问题，输入给模型的基本参数很难确定，而且没有多少对过程（特别是非线性工程）的演化提供信息的测试手段。另一方面，对岩体的破坏机体还不能准确的解释。岩石力学所涉及的力学问题是多场（应力场、温度场、渗流场、甚至还存在电磁场等)、多相（固、液、气）影响下的地质构造和工程构造相互作用的耦合问题。这就表明，工程岩体的变形破坏特征是极为复杂的，其大多数是高度非线性的。目前，岩石力学的许多数学模型是不准确和不完整的，可以广泛接受和适用的概化模型并不多。基于此，近年来，多种数值方法、细观力学、断裂与损伤力学、系统科学、分形理论、块体理论等在岩石力学中的应用以及各种人工智能、神经网络、遗传算法、进化算法、非确定性数学等域岩石力学的交叉学科的兴起，为我们提供了全新和有效的思维方式和研究方法，更能激发研究者的创新精神，这也为突破岩石力学的确定性研究方法提供了强有力的理论基础[1]。 本报告主要对分形岩石力学、块体岩石力学、断裂与损伤岩石力学和岩石细观力学四部分的研究新进展做简要报告。由于时间和精力有限（最近导师安排的任务非常多，而且要准备英语和政治期末考试），每部分内容除第一大段的研究新进展综述外，只对近几年的三篇比较好的文献做分析说明，包括两篇中文学术论文和一篇外文学术论文，这12篇学术论文我都比较仔细的看了。以后若有机会和时间，我会在导师和各位老师同学的不吝赐教下，努力做岩石力学的创新性研究，届时会在文献综述部分查阅和介绍更多最新以及更优秀的文献。 2 分形岩石力学 从古至今，岩石已成为人们熟知的工程材料，它是由矿物晶粒、胶结物质和大量各种不同阶次、不规则分布的裂隙、薄弱夹层等缺陷构成，是一种成分和结构高度复杂的孔隙体。岩石力学经过近50年的发展，人们尝试用各种数学力学方法研究和描述岩石复杂的自然结构性状和物理力学性质，提出了多种岩石力学分析和计算方法，为解决实际工程中的岩石力学问题创造了条件。19世纪70年代Mandelbrot创立分形几何学，提出了一种定量研究和描述自然界中极不规则且看似无序的复杂结构、现象或行为的新方法，从此分形几何学广泛地应用于自然科学研究的各个领域，并且在经济学等社会科学也有很巧妙的应用。19世纪80年代，分形几何学开始应用于岩石力学研究，开始形成分形岩石力学这一门新兴交叉学科。人们逐渐发现岩石力学领域中的分形现象相当普遍，不仅岩石的自然结构性状、缺陷几何形态、分布以及地质结构产状、断层几何形态、分布都观察到分形特征或分形结构，而且岩石体强度、变形、破断力学行为以及能量耗

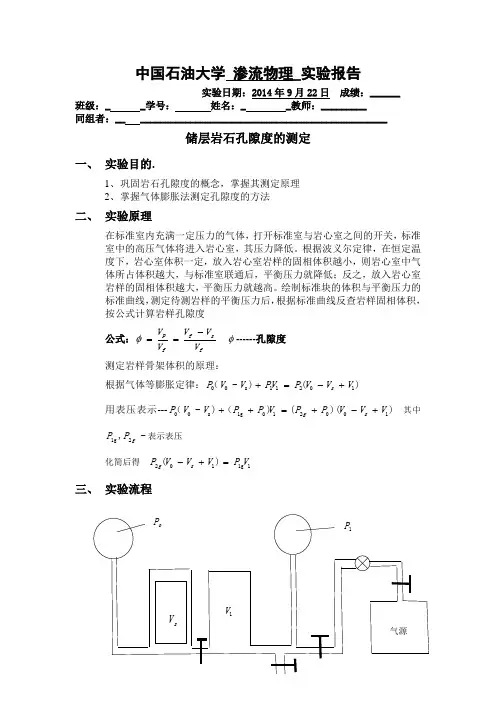

中国石油大学《油层物理》实验报告 实验日期： 成绩： 班级：石工11-1班 学号： 姓名：李悦静 教师： 同组者： 徐睿智 实验一 岩石孔隙度测定 一、实验目的 1. 掌握气测孔隙度的流程和操作步骤。 2. 巩固岩石孔隙度的概念，掌握其测定原理。 二、实验原理 根据玻义尔定律，在恒定温度下，岩心室一定，放入岩心杯岩样的固相（颗粒）体积越小，则岩心室中气体所占体积越大，与标准室连通后，平衡压力越低；反之，当放入岩心室内的岩样固相体积越大，平衡压力越高。 绘制标准块的体积（固相体积）与平衡压力的标准曲线，测定待测岩样平衡压力，根据标准曲线反求岩样固相体积。按下式计算岩样孔隙度： 100%f s f V V V ?-= ? 测定岩石骨架体积可以用①气体膨胀法 11221()()Po Vo Vs PV P Vo V V -+=-+ ②气体孔隙度仪 三．实验流程
图1 实验流程图 图2 QKY-Ⅱ型气体孔隙度仪 四、实验操作步骤 1. 将钢圆盘从小到大编号为1、2、3、4； 2. 用游标卡尺测量各个钢圆盘和岩样的直径与长度，并记录在数据表中； 3. 打开样品阀及放空阀，确保岩心室气体为大气压； 4. 将2号钢圆盘装入岩心杯，并把岩心杯放入夹持器中，顺时针转动T形转柄，使之密封。 5. 关样品阀及放空阀，开气源阀、供气阀，调节调压阀，将标准室压力调至某一值，如560kPa。待压力稳定后，关闭供气阀，并记录标准室气体压力。 6. 开样品阀，气体膨胀到岩心室，待压力稳定后，记下此平衡压力。 7. 开放空阀至大气压，关样品阀，逆时针转动T形转柄一周，将岩心室向外推出，取出钢圆盘。 8. 用同样方法将3号、4号、全部（1号-4号）及两两组合的三组钢圆盘装入
一.孔隙度定义： 岩石的总体积V b ，是由孔隙的体积V p 及固体颗粒体积（基质体积）V s 两部分组成。孔隙度（?）是指岩石中孔隙体积V p 与岩石总体积V b 的比值。表达式为 ?=V p V b ×100% 它是说明储集层储集能力的相对大小的基本参数。 二.孔隙度的分类 1.岩石的绝对孔隙度（?a ） 岩石的绝对孔隙度（?a ）指掩饰的总孔隙体积（V a ）与岩石外表体积（V b ）之比，即 ?a =V a V b ×100% 2.岩石的有效孔隙度（?e ） 有效孔隙度是指岩石中有效孔隙的体积（V e ）与岩石外表体积（V b ）之比，即： ?e =V e V b ×100% 计算储量和评价油气层特性时一般之有效孔隙度。 3.岩石的流动孔隙度（?f ） 微毛细管孔隙虽然彼此连通，但未必都能让流体流过。例如对于喉道半径极小的孔隙来说，通常的开采压差难以使流体流过；亲水岩石孔壁表面附着的水膜使得孔隙通道大大缩小。所以流动孔隙度是指含油岩石中，可流动的孔隙体积（V f ）与岩石外表体积（V b ）之比，即： ?f =V f b ×100% 流动孔隙度与有效孔隙度不同，它既排除了死孔隙，又排除了微毛细管孔隙体积。流动孔隙度不是一个定值，它随地层中的压力梯度和液体的物理化学性质而变化。在油气田开发中，流动孔隙度具有一定的实用价值。 三者的关系为：绝对孔隙度>有效孔隙度>流动孔隙度 三.孔隙度分级标准 四.双重介质岩石空孔隙度 双重孔隙介质储层具有两种孔隙系统。第一类是岩石颗粒之间的孔隙空间构成的粒间孔隙构成的孔隙度，称为原生孔隙度；第二类是裂缝和空洞的空隙空间形成的系统构成的孔隙度，称为次生孔隙度。 总孔隙度?t 、裂缝孔隙度?f 和岩石原生孔隙度?p 之间有如下关系： ?p =?p +?f
长沙理工大学 岩石力学试验报告 年级班号姓名同组姓名实验日期月日理论课教师：指导教师签字：批阅教师签字： 实验一 实验二 实验三 实验四 实验五 实验六 实验七
试验一、岩石单向抗压强度的测定 一、试验的目的： 测定岩石的单轴抗压强度Rc。当无侧限试样在纵向压力作用下出现压缩破坏时，单位面积上所承受的载荷称为岩石的单轴抗压强度，即试样破坏时的最大载荷与垂直于加载方向的截面积之比。 本次试验主要测定天然状态下试样的单轴抗压强度。 二、试样制备： 1、试料可用钻孔岩心或坑槽探中采取的岩块。在取料和试样制备过程中，不允许人为裂隙出现。 2、本次试验采用圆柱体作为标准试样，直径为5cm，允许变化范围为4.8～5.4cm，高度为10cm，允许变化范围为9.5～10.5cm。 3、对于非均质的粗粒结构岩石，或取样尺寸小于标准尺寸者，允许采用非标准试样，但高径之比宜为2.0～2.5。 4、制备试样时采用的冷却液，必须是洁净水，不许使用油液。 5、对于遇水崩解、溶解和干缩湿胀的岩石，应采用干法制样。 6、试样数量：每组须制备3个。 7、试样制备的精度。 (1)在试样整个高度上，直径误差不得超过0.3mm。 (2)两端面的不平行度，最大不超过0.05mm。 (3)端面应垂直于试样轴线，最大偏差不超过0.25。 三、试样描述： 试验前的描述，应包括如下内容： 1、岩石名称、颜色、结构、矿物成分、颗粒大小，风化程度，胶结物性质等特征。 2、节理裂隙的发育程度及其分布，并记述受载方向与层理、片理及节理裂隙之间的关系。 3、量测试样尺寸，检查试样加工精度，并记录试样加工过程中的缺陷。 试件压坏后，应描述其破坏方式。若发现异常现象，应对其进行描述和解释。 四、主要仪器设备：

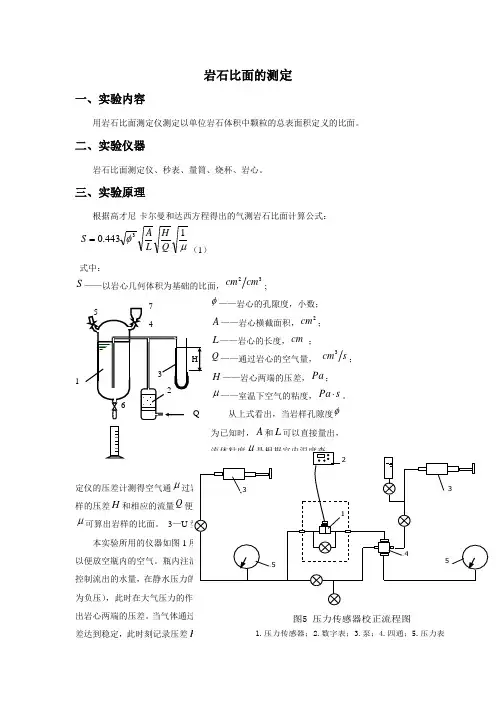

中国石油大学 油层物理 实验报告 实验日期： 2011.10.13 成绩： 班级： 学号： 姓名： 教师： 张丽丽 同组者： 无 岩石比面测定 一. 实验目的： 1.巩固岩石比面的概念。 2.了解岩石比面的测定原理和方法。 二.实验原理： 比面是指单位体积岩石体积内颗粒的总表面积，或单位岩石体积内总空隙度 得表面积.比面通常可以分为以岩石外表体积估计体积和空隙体积为基数的比面，根据毛管模型，以岩石表面体积为基数的比面计算公式为： μ φφ 1 )1(14 2 3 Q H L A S v -= 式中 v S —以岩石骨架为基础的比面，32/cm cm ; φ-孔隙度,小数； A-截面积，小数； L-长度，cm ； H-岩石两端的压差，cm ； Q-通过岩心的空气流量，s cm 3 ；μ空气的粘度，mP a ·S 。 当孔隙度已知，A 和L 可以用游标卡尺直接测出，μ由查表得到后，只要通过 压力计测得空气通过岩样的压差H 和相应的流量 Q ，便可求出岩样的比面。 三、实验流程图
四、实验操作步骤 1.打开水罐进液阀放空阀，向水罐中注水，大约灌2/3体积时停止，关闭水罐进液阀及放空阀； 2.用游标卡尺测出岩样的长度和直径，计算岩样的截面积； 3.将岩样放入岩石夹持器，关闭环压放空阀，打开换压阀加压，确保岩样与夹持器之间无气体窜流； 4.准备好秒表，打开流量控制阀，并控制流出的水量，待压力计的压力稳定在某一H 值后，测量一定时间内流出得水量，用同样地方法至少测定三个水流量和与之相应的H 值。（如果岩石渗透率较低，关闭水柱阀，用汞柱差计读取岩石心上游压力，并将汞柱压力转换成水柱高度。）； 5.关闭流量控制阀，关闭环压阀，缓慢打开环压放空阀，结束实验。 五、实验数据处理 空气粘度u(mP.s)=0.01819mP.s 孔隙度φ（%）=27.8% 表1、岩石比面测定原始记录 分别计算三组数据的v S 值，取平均值如下： 3 2 2 3 2 3 1/3.9400001819 .010919 .08.1706 .4784.4) 278.01(278 .0141 )1(14 cm cm Q H L A S v =? ? ? -? =-=μ φφ
第一章岩浆岩岩石学实验指导 一、岩浆岩薄片的镜下观察和描述 在偏光显微镜下对岩石薄片进行深入、细致的观察、描述和分析是常规的且是最重要的岩石学研究的基本方法，岩石薄片的镜下观察和研究不仅可以更为准确地确定组成岩石的矿物组分和百分含量、粒度、次生变化等，而且可以提取更多的成因信息。岩石结构的重要内容——矿物颗粒之间的相互关系也多为显微结构，多在显微镜下才能进行观察。尤其是具细粒结构、微粒结构、隐晶质结构的岩浆岩，在手标本上表现出的岩石学性质比较有限，要进行更细致的观察和较准确的命名，必须进行镜下观察。 镜下观察和描述的内容主要是矿物成分及百分含量、显微结构、显微构造、次生变化等；在此基础上判断岩石中矿物的结晶顺序，并给出正确的定名。 首先在实验报告上写上实验名称、日期、姓名、班级及薄片号，若有对应的手标本，则把标本号记下，并对手标本进行详细的观察和描述。 （一）矿物成分的观察和描述： 岩石薄片中，常可见多种矿物成分，初学者往往不知道从何下手。建议按如下顺序进行观察和描述： （1）根据矿物颗粒的大小，采用低倍物镜或中倍物镜，在单偏光和正交偏光下反复地对整个岩石薄片概略地浏览，大致判断岩石的结构类型并分出有几种矿物； （2）对矿物一种一种地详细观察其晶体光学特征，一般先看铁镁矿物，再看硅铝矿物、副矿物和次生矿物；或按照矿物含量多少的顺序来观察。 （3）估计百分含量。 描述时，对具等粒结构、连续不等粒结构的岩石薄片，按矿物含量多少及其在分类命名中的作用，分主要矿物、次要矿物和副矿物分别描述；斑状结构则分斑晶和基质描述。 描述内容主要是矿物在单偏光、正交偏光下的主要晶体光学性质，包括形态、颜色、多色性、突起等级、解理特征、包裹体类型、最高干涉色、消光性质、消光角、双晶类型等，同时也要描述矿物颗粒的一些结构特征，如自形程度、粒度大小、与其他矿物的关系等，再次为矿物的次生变化特征，如次生矿物类型、大小、分布方式等。 对矿物名称的确定，一般要求定到矿物“种”，连续类质同象系列的矿物则要定到“亚种”。如有斜长石，则必须测其牌号，以确定其亚种名称。 注意： （1）在实际的描述过程中，不一定要把某矿物所有的光学性质都写出来，要抓住最能反映矿物性质地鉴定特征，简单而准确地描述出来。对包裹体、光性异常、不一致消光特

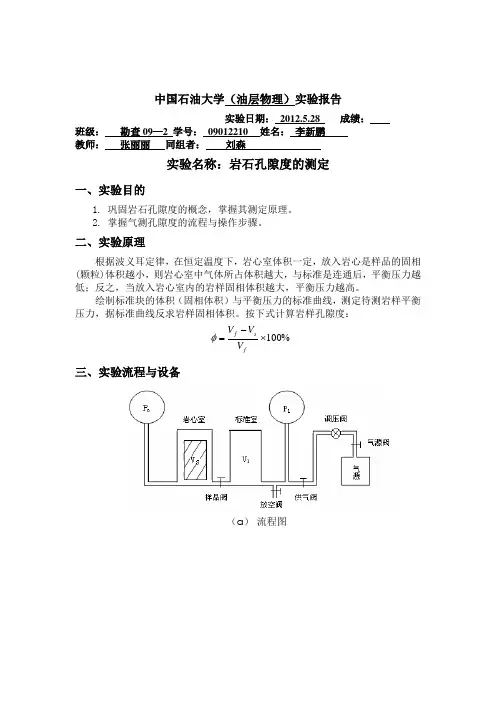

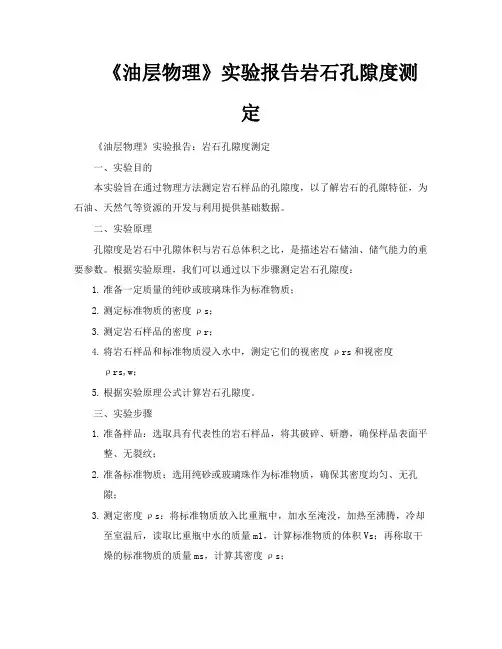

中国石油大学（油层物理）实验报告 实验日期 成绩： 班级 学号： 姓名： 教师： 同组者 实验一 岩石孔隙度的测定 一. 实验目的 1. 掌握气测孔隙度的流程和操作步骤。 2. 巩固岩石孔隙度的概念，掌握其测定原理。 二．实验原理 根据玻义尔定律，在恒定温度下，岩心室一定，放入岩心 杯岩样的固相(颗粒)体积越小，则岩 心室中气体所占体积越大，与标准室连通后，平衡压力越低；反之，当放入岩心室内的岩样固相体 积越大，平衡压力越高。根据平衡压力的大小就可测得岩样的固相体积。 %100?=-f s f V V V φ 测定岩石骨架体积可以用①气体膨胀法 )12(211)(V V Vo P V P Vs Vo Po +-=+- ②气体孔隙度仪 三．实验流程
