重庆理工大学
《生物医学工程》课程设计报告题目：简易心电图仪的设计
班级：生物医学工程11级
学号：111100401
姓名：钟茂娇
指导老师：周奇、陈国明
日期：2014年9月
摘要
心电图是临床疾病诊断中常用的辅助手段。心电数据采集系统是心电图检查仪的关键部件。人体心电信号的主要频率范围为0.05Hz~100Hz，幅度约为0~4mV，信号十分微弱。由于心电信号中通常混杂有其它生物电信号，加之体外以50Hz 工频干扰为主的电磁场的干扰，使得心电噪声背景较强，测量条件比较复杂。为了不失真地检出有临床价值的干净心电信号，往往要求心电数据采集系统具有高稳定性、高输入阻抗、高共模抑制比、低噪声及强抗干扰能力等性能。本设计利用集成仪表放大器AD620和滤波电路设计了一种符合上述要求的简易心电图仪。关键词：心电图干扰 AD620 滤波
Abstract
Electrocardiogram is commonly used in clinical disease diagnosis of auxiliary means. Ecg data acquisition system is electrocardiogram checking of the key components. The main body ecg signal frequency range is 0.05 Hz ~ 100Hz, amplitude is approximately 0 ~ 4mV, signal is very weak. Because electrocardiosignal usually mingled with other biological signals, coupled with the in vitro in 50Hz power frequency interference of electromagnetic interference, mainly making ecg noise background stronger, measuring conditions are complex. In order not to distortion to detected with clinical value of ecg signal, clean often ask ecg data acquisition system with high stability, high input impedance, high common mode rejection ratio, low noise and strong anti-jamming ability, such as performance. This design using integrated instrumentation amplifier AD620 and filter circuit design a kind of to satisfy the above-mentioned requirements of simple ecg apparatus.
Keywords: electrocardiogram interference AD620 filtering
目录
摘要 (2)
Abstract (3)
目录 (4)
1、设计要求 (5)
2、方案设计 (5)
2.1理论分析及芯片选用依据 (5)
2.2设计方案论证 (6)
2.2.1输入回路噪声抑制设计 (6)
2.2.2 前置放大模块 (6)
2.2.3 滤波网络模块 (7)
3、系统实现 (7)
3.1主要单元电路设计 (8)
3.1.1前置放大模块及右腿驱动电路 (8)
3.1.2 主放大器电路 (8)
3.1.3 滤波电路.............................................................................................. 错误！未定义书签。
3.2低噪声稳压电源的设计 ................................................................ 错误！未定义书签。
3.3系统硬件接线原理图 (9)
总结 (9)
参考文献 (10)
附录 (11)
1、设计要求
设计制作一个简易心电图仪，可以测量人体心电信号并在示波器上显示出来。
RA-右臂；LA-左臂；LL-左腿；RL-右腿。
第一路心电信号，即标准I导联的电极接法：RA接放大器反相输入端（－），LA接放大器同相输入端（＋），RL作为参考电极，接心电放大器参考点。
第二路心电信号，即标准Ⅱ导联的电极接法：RA接放大器反相输入端（－），LL接放大器同相输入端（＋），RL作为参考电极，接心电放大器参考点。
RA、LA、LL和RL的皮肤接触电极分别通过1.5m长的屏蔽导联线与心电信号放大器连接。
基本要求及技术指标如下：
1）电压放大倍数1000，误差+5%;
2）—3dB低频截止频率0.05Hz，（可不测试，由电路设计予以保证）;
3）—3dB高频截止频率100Hz，误差±10Hz;
4）频带内响应波动在±3dB之内;
5）共模抑制比>60dB（含 1.5m长的屏蔽导联线，共模输入电压范围为±7.5v）;
6）差模输入电阻>5M（可不测试，由电路设计予以保证）;
7）输出电压动态范围大于±10V;
8）设计并制作心电放大器所用的直流稳压电源,直流稳压电源输出交流噪声<±3mV。
2、方案设计
2.1 理论分析及芯片选用依据
人体心脏工作产生的生物电流在身体表面不同部位产生不同电势，并且随心跳的节律呈现规律性的升降变化，通过电极将变化着的电位差检测并记录下来就是心电图（ECG）。心电信号是一种带宽为 0.05Hz 至 100Hz（有时高达 1kHz），幅度在10μV~5mv 的微弱交流信号，并且混杂有人体生物电干扰以及各种外部电磁干扰。如何从环境噪声中提取微弱的心电信号是设计的难点和要点。低成本低功耗便携式简易心电图仪是本设计的最大考量。它顺应了保健电子产品设计的发展趋势。系统采用低噪声稳压电源供电，能采集标准导联方式 I 或 II 心电信号，通过放大、滤波得到模拟心电信号。本系统主要需要以下几种功能的芯片：仪用放大器、通用运算放大器，。为此，在选择用于本系统的集成芯片（IC）时，低功耗、小尺寸、高精度、性能稳定的芯片就是选用的目标。其中，AD620是低成本、高精度仪表放大器,仅需要一个外部电阻设置增益，增益范围为1至10,000。此外，AD620采用8引脚SOIC和DIP封装，尺寸小于分立电路设计，并且功耗更低（最大工作电流仅1.3mA）。AD620具有高精度、低失调电压和低失
调漂移特性，低噪声、低输入偏置电流和低功耗特性，使之非常适合心电图（ECG）和无创血压监测仪等医疗应用。
2.2设计方案论证
分析可知，简易心电图仪系统主要包括输入回路、前置放大模块、后级放大模块、滤波网络模块以及存储回放等模块。设计重点在于前置放大模块，和滤波网络模块。方案论证主要围绕这两大部分展开。
2.2.1输入回路噪声抑制设计
来自导联电极的心电信号混有主要包括人体肌电呼吸等生物噪声、电极接触噪声、工频 50Hz 信号及其谐波等干扰；以及其它电子设备机器噪声及外界高频电磁干扰等噪声，其中工频 50Hz 干扰信号较强，主要是共模噪声。
按照设计要求，皮肤接触电极到分别通过 1.5m 长的屏蔽导联线与前置放大器相连接。由于信号线对屏蔽线的输入电容不完全对称，造成共模电压的不等量衰减，使得包括导联在内的放大器共模抑制比降低，从而使系统抑制干扰的能力下降。其中工频干扰引起的共模信号可能远大于心电信号，其影响尤为严重。而由于工频干扰频谱与正常心电信号混杂，又不宜采用工频陷波器滤除。
为有效地消除输入电路不对称而引起的电压分配效应所产生的共模干扰，采用屏蔽驱动和右腿驱动电路。从输入导联取出的共模电压送入屏蔽层（屏蔽层不接地）；同时送到右腿放大器反向放大，经一个限流电阻接到右腿电极，即等效为以人体为相加点的电压并联负反馈电路。抑制了共模干扰进入后续电路。为更好的抑制工频干扰，可以在右腿驱动电路加入低通滤波电路。满足将心电放大器（含屏蔽导联线）的共模抑制比提高到 80dB 的指标要求。该电路采用 OPA335 实现。
2.2.2 前置放大模块
心电信号为一差动式信号并且小于4mV,通常信号会先经过第一级的适当放大后,再经过高低通滤波器,采用分级放大的原因是为了避免直流偏压经过放大后,造成后级的电饱和,而使放大后的信号产生失真.因此为了避免放大器饱和,在这一级的放大增益应该小于30.一般说来作为前级放大单元必须具有高输入阻抗.高共模斥拒比等基本特性,在这里我们采用了低功耗,高精度的仪表放大器-----AD620, AD620输入端采用超β处理技术，具有低输入偏置电流、低噪音、高精度、较高建立时间、低功耗等特性，共模抑制比可达130dB，非常适合作为医疗仪器前置放大器使用。其增益可调（范围约１～１０００倍），并可由公式
Ｇ＝1+（51+51）/15=7.2
来确定。为防止前置放大器工作于饱区和或截止区，其增益不能过大。试验表明：１０倍左右效果较好。因此,我们采用了此方案。
2.2.3 滤波网络模块
由于心电信号易受噪声干扰，且主要能量成分集中在 0.05Hz~100Hz 频带内，所以本系统采用滤波的方法对心电信号作进一步的降噪处理，抑制外界干扰，从而得到较为平滑的心电图波形。滤波电路的设计主要是满足心电信号特定的频率响应特性。
(1)高通滤波电路
心电信号的最低可能频率成分只达到 0.5Hz（相应于心脏搏动 30 次/分），但为降低信号因相移产生线性失真，心电信号放大电路的低频截止频率必须达到心电信号的低频截止频率的 1/10，即 0.05Hz。实际上，在前置放大模块采用了高通负反馈滤波器进行隔直和低通滤波，0.05Hz 信号包括直流极化信号已基本被滤掉。为进一步满足高通滤波特性，可以采用效果不错且易于实现 RC 一阶无源滤波。
(2)低通滤波电路
滤除混入的各种高频干扰噪声。按照心电图信号的频谱范围，高频截止频率选择 100Hz 和 500Hz 两种。对滤波特性的要求主要是信号的时域失真要小，心电信号具有脉冲波形的特征，为保证不失真放大，滤波器应具有较好的线性相位特性。
采用模拟有源滤波器实现。模拟滤波器主要有巴特沃斯滤波器、切比雪夫滤波器和贝赛尔滤波器三种，其中贝赛尔滤波器具有线性相移特性，最适用于心电信号的滤波处理。本设计主要考虑到满足并尽量完善设计指标，采用二阶贝塞尔滤波电路的方案。
3、系统实现
根据以上要求，系统总体设计框图如图所示：
图2 系统总体设计框图
3.1主要单元电路设计
3.1.1前置放大模块及右腿驱动电路
前置放大模块以 AD620仪用放大电路为核心，外围由 OPA335 构成的反馈积分调零电路和右腿驱动电路三个部分组成。AD620内部原理图如图 3 所示。AD620 的主要特点是低漂移电压，低偏置电流，高共模抑制比。
AD620原理示意图
AD620引脚图
图4 所示为 AD620仪表放大器的脚位图。其中1、8 接脚要跨接一电阻来调整放大倍率（作用同式(1)中的Rg），放大倍数G=49.4kΩ/Rg+1。这里我们设计增益为40，则Rg取1.24 kΩ。4、7 接脚需提供正负相等的工作电压，由 2、3 接脚输入的放大的电压即可从接脚 6 输出放大后的电压值。接脚5则是参考基准，如果接地则接脚 6 的输出即为与地之间的相对电压。
3.1.2 主放大器电路
该部分电路主要起调节增益的作用，使输出信号可达到Ｖ的量级。前面仪表放大电路的增益设计为40，主放大电路的增益为25，这样总增益为1,000。(1)高通滤波电路
要求心电放大器的低频截止频率为 0.05Hz，没有要求进行测试，可用无源的 RC 网络来实现。由公式 f=1/2πRC（取 C 为 470nF），得 R=677.60kΩ。实
际选用选用 6.8mΩ的电阻。
(2)低通滤波电路
采用具有线性相移特性，二阶贝塞尔滤器。
低通滤波器的幅频特性曲线衰减3dB时，对应频率为93Hz；衰减10dB时对应频率为180Hz。完全符合设计的要求。
低通滤波器的幅频特性曲线衰减3dB时，对应频率为497Hz；衰减10dB时对应频率为840Hz。完全符合设计的要求。
3.3系统硬件接线原理图
总结
通过这次综合实践使我懂得了理论与实际相结合的重要性，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。在完成这个简易心电图仪的过程中我们把注意力主要集中在滤波器的设计和调试上。合理地运用软件设计滤波器可以节省很多功夫，但完全照搬也不能达到预想的效果，因为实际参数无法与设计精确匹配。因此我们的做法是在关键的地方用可调器件为电路留下余地。只要正确地调节就能达到指标要求。这次电子课程综合实践提高了我的团队合作水平，使我们配合更加默契。实验中暴露出我们在理论学习中所存在的问题，有些理论知识还处于懵懂状态，老师不厌其烦地为我们调整波形，讲解知识点，实在令我们感动。
参考文献
[1]华成英，童诗白.模拟电子技术基础北京：高等教育出版社，2006.5.
[2]王港元.电子电工实践指导江西科学技术出版社，2005.
[3]谢自美.电子线路设计?实验?测试第三版华中科技大学出版社.
[4]孙梅生.电子技术基础课程设计高等教育出版社
附录简易心电图仪总电路图
硬件实物图
重庆理工大学 《生物医学工程》课程设计报告题目：简易心电图仪的设计 班级：生物医学工程11级 学号：111100401 姓名：钟茂娇 指导老师：周奇、陈国明 日期：2014年9月
摘要 心电图是临床疾病诊断中常用的辅助手段。心电数据采集系统是心电图检查仪的关键部件。人体心电信号的主要频率范围为0.05Hz~100Hz，幅度约为0~4mV，信号十分微弱。由于心电信号中通常混杂有其它生物电信号，加之体外以50Hz 工频干扰为主的电磁场的干扰，使得心电噪声背景较强，测量条件比较复杂。为了不失真地检出有临床价值的干净心电信号，往往要求心电数据采集系统具有高稳定性、高输入阻抗、高共模抑制比、低噪声及强抗干扰能力等性能。本设计利用集成仪表放大器AD620和滤波电路设计了一种符合上述要求的简易心电图仪。关键词：心电图干扰 AD620 滤波
Abstract Electrocardiogram is commonly used in clinical disease diagnosis of auxiliary means. Ecg data acquisition system is electrocardiogram checking of the key components. The main body ecg signal frequency range is 0.05 Hz ~ 100Hz, amplitude is approximately 0 ~ 4mV, signal is very weak. Because electrocardiosignal usually mingled with other biological signals, coupled with the in vitro in 50Hz power frequency interference of electromagnetic interference, mainly making ecg noise background stronger, measuring conditions are complex. In order not to distortion to detected with clinical value of ecg signal, clean often ask ecg data acquisition system with high stability, high input impedance, high common mode rejection ratio, low noise and strong anti-jamming ability, such as performance. This design using integrated instrumentation amplifier AD620 and filter circuit design a kind of to satisfy the above-mentioned requirements of simple ecg apparatus. Keywords: electrocardiogram interference AD620 filtering
目录 1 引言 ?????????????????????1 1.1 心电图仪在医学领域中的应用??????????1 1.2 便携式心电图仪的发展状况???????????2 2 系统总体设计?????????????????4 2.1 主要功能???????????????????4 2.2 系统设计方案?????????????????5 3 便携式心电图仪的硬件设计???????????6 3.1 最小核心系统的设计??????????????7 3.1.1 处理器的选择????????????????7 3.1.2 最小核心系统电路的设计???????????8 3.2 人机交互界面的设计??????????????12 3.2.1 显示界面设计????????????????12 3.2.2 按键设计??????????????????14 3.3 前置放大电路以及右腿驱动电路?????????15 3.4 滤波电路以及陷波电路的设计??????????16 3.5 电源电路的设计????????????????18 4 便携式心电图仪的软件设计???????????19
4.1 软件开发平台?????????????????19 4.2 软件系统整体设计???????????????21 4.2.1 软件总体分析???????????????21 4.2.2 STM32 软件系统设计流程??????????21 4.2.3 软件总体流程图??????????????23 4.3 信号采集程序设计??????????????23 4.4 数字滤波程序设计??????????????25 4.5 液晶程序设计????????????????26 5 系统调试结果及误差分析???????????27 5.1 调试手段??????????????????27 5.2 测量调试以及分析??????????????28 5.2.1 采集电路的测试??????????????28 5.2.2 滤波算法测试???????????????29 5.2.3 整体测试和结果分析????????????30 结束语 ?????????????????????32 参考文献????????????????????34
简易心电图仪 摘要：本系统主要以TI公司的低功耗msp430单片机为控制核心，由放大电路、右腿驱动电路、滤波网络、心电波形显示、存储与回放等模块组成。利用高精度仪表放大器INA128和精密放大器OP07级联的方式对两路心电信号放大。采用有源高低通滤波电路对心电信号进行综合处理。设计还采用了右腿驱动电路抑制干扰，提高了放大器的共模抑制比。单片机和液晶显示器实现了对心电波形的显示、存储与回放。最终达到各项指标的要求，实现了低功耗的特点。 关键字：示波器滤波网络右腿驱动OP07 NE5532
目录 一、绪论 (3) （一）研究背景 (3) （二）心电图仪的发展现状 (3) （三）研究意义 (4) 二、总体设计 (4) （一）便携式要求 (4) （二）设计框图 (5) 三、硬件设计 (5) （一）电极的选择 (5) （二）导联方式的选择 (6) （三）放大电路 (7) （四）滤波网络 (8) 四、软件设计 (9) （一）软件设计框图 (9) （二）程序源代码 (11) 五、测试 (11) （一）测试仪器 (11) （二）系统测试 (11) （三）测试结果 (12) 附录 (13) 附录一 (13) 附录二 (13)
一、绪论 (一)研究背景 有很多病情较轻或者处在康复期内的心脏病患者，在较长时期内都离不开心电监护系统；或者有些心脏病偶发患者需要长期、连续观察心电参数，以捕捉某一瞬间出现的症状；也有些偏远地区的医院遇到疑难病症，病人在较长时间内需要得到上级医院专家的观察。基于上述情况，开放一种便携的家用心电图仪，使得病人在家里可以观察并记录自己的心电信号，以备医生检查需求。 本设计介绍的就是一款体积小、重量轻、成本低、质量高、操作简单的便携式心电图仪。 (二)心电图仪的发展现状 20世纪80年代心电图仪的特点是小型化、记录时间长，回放系统使用了计算机，并能够准确计算心率、异位心搏和ST段改变，打印系统已经普遍配备激光打印机。 20世纪90年代后的心电图仪的特点是体积小、佩戴舒适、存储容量打、电波保真度搞等。 进入21世纪之后，心电图仪采用当今高速发展的无线网络，提高了系统报警及时性和全面性；采用数字信号处理器（DSP）以及ARM 作为处理核心，以强大的运算能力处理心电信号，省去大量模拟硬件电路；采用图形操作系统，为用户提供了友好界面，直观方便；存储器向着大容量发展，对于心电信号的存储显得游刃有余，为用户保存数据提供了方便；对低功耗的技术的深入，大大延长了系统的工作时
《简易心电图仪（B 题）》作品解析 瞿安连 一、 题目意图及知识范围 本题侧重于弱信号的检测，其内容涵盖了较丰富的模拟电子技术知识，主要包括放大器、噪声抑制、有源滤波等内容。在1999年举行的第四届全国大学生电子设计竞赛中曾有测量放大器（A 题）的设计课题与本题属同一类型，但本题对噪声抑制的要求更高，并增添了有源滤波器的内容。题目具有一定趣味性，且难度适中容易入手。 本题基本部分涉及基本仪表放大电路和稳压电路以及放大器的增益、频率响应、共模抑制比、输出电压动态范围、稳压电源噪声等基本知识。在本题示意图的帮助下，不同类型学校和专业的学生应该都能完成本题所要求的内容。 本题发挥部分所涉及的内容要求学生具备较宽的知识面和应变能力，对模拟电路提出了更高的技术指标，如果要实现心电波形的存储、回放，还必须加入单片机基本系统，从而包含了有关数字电路、微机接口电路等课程的基本内容，一般需要将硬件和软件的知识密切配合才能达到，能较好地考核学生是否能综合运用所学知识解决本专业的问题以及是否具备一定的创新能力。此外，发挥部分允许加入其它功能，给学生留有一定的发挥空间。 考虑到电子竞赛的实际情况，简易心电图仪只要求记录一路或两路心电图（标准I 、II 导联），而不像标准心电图仪那样能记录十二路心电图，以避免涉及过多的心电图学知识。与人体皮肤接触的电极也不要求使用标准的银/氯化银电极，只需用铜皮自制（题目说明中给出制作和使用方法）。除此之外，本题的基本技术要求大部分已十分接近于实际心电图仪。为便于学生进行人体实测心电图，题目说明中也指出测试中应注意的事项。 二、 设计重点与方法 1. 基本要求 本题基本部分的设计重点在心电信号放大器、有源滤波器和低噪声稳压电源。其中，良好的低噪声稳压电源设计将十分有利于达到系统的噪声指标。 （1）心电信号放大器设计 心电信号放大器的设计是达到各项技术指标的关键环节。 ① 基本差分放大电路存在的问题 使用基本差分放大电路可以抑制共模干扰，但是，用图1 (a)所示电路测量人体心电信号存在以下两个问题： O O v v (a) 测量电路示意图 (b) 等效电路 图1 用简单差分电路测量人体心电信号 a. 信号源电阻是变化的。以心电作为信号源的等效电路如图1 (b)所示，其中信号源电
文献综述 电子信息工程 简易心电图仪的设计 前言 随着社会的发展和物质生活水平的不断提高 ,人们对健康的重视程度与日剧增 ,特别是近年来社会老龄化的加剧 ,而且每年心血管疾病的发病率也不断上升。目前心血管疾病成了威胁人类生命的主要疾病 ,心脏病已经成了世界上死亡率最高的疾病。鉴于这种严峻形势 ,提高预防和监测该疾病的手段势在必行。而心电信号检测是发现心脏病的最直接手段 ,但目前医院用的心电监护仪价格昂贵 ,维护费用高 ,患者检查的经济负担重 ,不能做到随时随地都能检查[1]。 因此设计一种便携式、价格便宜且实用的心电监护仪器具有重要意义。 主题 根据简易心电图仪设计的要求，并充分考虑各种因素，制定了整体设计方案：以前置小信号放大模块、滤波网络模块、数字处理模块三大部分为主体系统： 图1.1心电图仪基本框架 输入模块 为了满足临床诊断的要求，对心电图仪的电极位置和引线以及与放大器的连接方式有统一规定，称为心电图的导联系统。目前广泛应用的是 12 导联系统。其中，又分为双极肢
体导联、单级肢体导联和单级胸前导联。考虑到题目要求，我们仅采用双极肢体导联，这组导联方式又称为标准导联[2]。 在此模块设计方案中引入屏蔽驱动和右腿驱动，以提高系统的共模抑制能力，进而使系统抑制干扰的能力大大增强。①屏蔽驱动。与人体相接触的电极到前置放大器之间有两根约1.5m 的导联引线，导联引线用屏蔽电缆。信号线和电缆屏蔽之间存在分布电容，而两根导联线的分布电容不可能完全相等，加之电极阻抗的不平衡，导致包括输入回路在内的整个放大系统的共模抑制能力降低，从而使抑制干扰的能力下降，为了消除屏蔽层电容的不良影响，可使导联线的屏蔽层不接地，从而取出放大电路的共模电压端，与屏蔽层连接。②右腿驱动。人体自身通过各种渠道从环境中拾取工频50Hz交流电压，在心电测量中，形成交流干扰，这种交流干扰常在几伏以上。为了消除这一交流干扰，采用右腿电极经电阻与放大器接地端相连，以降低人体的共模电压。把通过电阻网络取出的交流共模电压，送入右腿驱动放大器放大，经过一个限流电阻接到右腿电极，即等效为以人体为相加点的共模电压并联负反馈电路[3]。 前置放大模块 心电图仪的前级放大器在整机中处于非常重要的地位，决定了整机的主要技术指标。心电图仪前置放大器要求噪声尽可能低和共模抑制比尽可能高。为了提高共模抑制比，直接选用低噪声、高共模抑制比、高输入阻抗、低功耗的高性能仪表放大器.由于它的匹配电阻是在内部集成的所以其共模抑制比是不难达到 80dB 的，使仪器稳定性大为增加。 二级放大模块 差放的外信号输入分差模和共模两种基本输入状态[4]。把信号加到两输入端口之间，当输入信号vo1、vo2大小相等、极性相反时，称为差模输入状态。此时，外输入信号称之为差模输入信号，用vid表示。同理，把外信号加到两输入端口与地之间，当vo1、vo2大小相等、极性相同时，称之为共模输入状态，此时的外输入信号称为共模输入信号，以vIC表示。当输入信号使vo1、vo2的大小不对称时，输入信号可以看成是由差模信号vId和共模信号vIc 两部分组成，其中动态时分差模输入和共模输入两种状态。 (1)当差模输入信号的放大作用为差模信号vId输入(共模信号vIc=0)时，差分放大器两输入端的信号大小相等、极性相反时，即vo1=－vo2=vId/2,因此差动对管电流增量的大小相
心电图操作流程。 心电图操作流程 【目的】 用于观察和诊断各种心律失常、心肌病及冠状动脉供血情况 了解某些药物作用、电解质紊乱对心肌的影响 某些内分泌疾病对心肌的影响 【操作步骤】 １、操作者着装规范 ２、核对病人：请问您是＿床×××吗?我是×护士，根据您的病情需要给您录个心电图以检查你的心脏状况.请您不要紧张，请您配合我，操作过程中请不要活动,也不要说话，做深呼吸放松。 ３准备病人:1、用语:“请您平卧，放松,我要给您安置电极.我来帮您解开衣扣并清洁皮肤，可能会感觉有点凉，请谅解。 2、病人取水平仰卧位. 3、解开衣扣，暴露胸部，露出手腕以及脚腕部. ４、酒精棉球清洁皮肤。 4、接通电源,安放导联电极.
肢导联—右上肢（RA/Ｒ):红;左上肢(LA/Ｌ):黄 右下肢（RL/RF)：黑；左下肢(LL/F):绿 胸导联—(红）C1/V1:胸骨右缘第4肋间。 (黄) C2／V2：胸骨左缘第4 肋间． （绿）Ｃ3/Ｖ３：V2，V4连线中线。 (棕）Ｃ４/4：左锁骨中线与第 5肋间交点。 （黑)C5/V5:左腋前线V４同一水平处。 (紫)C6/Ｖ６：左腋中线V4同一水平处。 5录图： 1）开机, （２)按定标,走纸速度，滤波等键。 （3）检查描笔的位置,调针至心电图纸正中. （４)按开始键开始描记心电图. （５)按 导联的顺序描记心电图.（６)完成录图。 (7）关机(8）取下心电图纸。 整理床单元: 1)摆体位,盖被, 2)放好呼叫器。 3)交代注意事项：你配合的很好，谢谢合作。
4)标记:在心电图纸上标记床号，姓名,年龄，录图时间，导联。 5)整理用物,放回原处备用。 6)心电图交医生查看,再交护士。 ...文档交流...
简易心电图仪 指导教师： 操长茂、吴幼芬 队员及年级：易淑华、 胡苗苗、 曹鹏 (专科组，2006级) 学校与院系：江汉大学高等职业技术学院 摘要: 本系统以TI公司的高精度仪表放大器INA2331和低功耗MSP430单片机为核心，实现了两路心电信号的采集、存储和显示。设计采用右腿驱动电路和高通负反馈滤波器等抑制干扰措施，提高了放大器的共模抑制比；选用内部资源丰富的MSP430单片机和液晶显示器LCD实现了心电信号的存储和回放。结果表明系统各项技术指标达到了设计要求，具有低功耗低成本的特点。 Abstract：The system which takes the high-precision instrumentation amplifier INA2331 and low-power MSP430 MCU as the core has realized two_channel ECG’s detection, storage and display。It adopts a right-leg -driven circuit、a high-pass filter with reverse feedback and so on，which makes the CMRR of the preamplifier higher。By adopted the inner resourceful MSP430F449 single chip and LCD the ECG can be recorded and playbacking demonstrated。The results indicate that the major technical specifications of the system meet the design requirements, The system has the following features, such as low-power、and low-cost。
心电图操作流程 心电图机 使用说明: 1、正确连接导联： 右上肢(红色）、左上肢（黄色)、左下肢(绿色）、右下肢(黑色) V１：探查电极放在胸骨右缘第４肋间。－-红色 Ｖ2：探查电极放在胸骨左缘第4肋间。————黄色 V3：探查电极放在Ｖ２与Ｖ４连线的中点。－--－-绿色 V４：探查电极放在锁骨中线与第5肋间的交点上。－－—－—棕色 V５：探查电极放在左腋前线与第５肋间的交点上。-—--－—－黑色 Ｖ６:探查电极放在左腋中线与第５肋间的交点上。—----－-紫色 ２、按ON键以接通电源。 3、按ＳTAＲT键自动走纸。 ４、走纸结束后按STOＰ键。
５、按ＯFＦ键切断电源。 6、在心电图上表明患者姓名、年龄、性别、日期、时间。 7、整理导联线。 心电图机的几个常用标示及意义 1。MODE键：调节相关程序,需要一加长导联时一直按下此键。 2.SＥNSＩTIVIＴY:电压增值键一般用一个标准电压,（已定好无特殊情况不要再调) ３.LEAD：使之由“TEST"向“I"导“Ⅱ”联转换.４.ＲESET：若基线漂移时按此键。 5.按动定标键“ｌmV",使电压随着定标键的按动而作相应的摆动。 6。ＣHARGE：充电键，当打开屏幕电池标示闪烁时，应该充电. 自动体外除颤仪（AED) 电除颤操作流程 （一)评估 了解患者病情状况、评估患者意识、心电图状态以及是否有室颤波。 （二）操作前准备 1。除颤机处于完好备用状态，准备抢救物
品、导电糊、电极片、治疗碗内放纱布5块、摆放有序。 2．暴露胸部，清洁监护导联部位皮肤，按电极片，连接导联线。 ３.正确开启除颤仪，调至监护位置；观察显 “设备完好，电量充足，连线正常;电极板完好" 。 4．报告心律“病人出现室颤，需紧急除颤”;（准备时间不超过30秒钟)。 (三)操作 1．将病人摆放为复苏体位，迅速擦干患者皮肤。 2。选择除颤能量，单相波除颤用3６0J,直线双相波用120J,双相指数截断（BTE)波用１5０
题目：简易心电图仪姓名：昌磊 学号：20121004148 班级：076121
摘要：本简易心电图仪由前置放大电路、抑制共模信号电路、低通滤波电路、工频50Hz的带阻滤波电路及数字信号处理、存储模块构成。本设计前级采用差分式仪表放大器INA128,用于放大在人体体表采集的微弱心电信号，中间级采用双T陷波滤除50Hz工频干扰，再经过高通、低通滤波和末级放大实现心电信号的测量。并使用MSP430单片机AD采样，将采样信号存储到flash中存储，再通过DA转换输出到示波器，可以形象直观地反映心电信号，并且通过键盘控制实现心电波形回放功能。关键字：简易心电图仪，INA128，MSP430，flash存储器 一、方案论证与比较 心脏跳动产生的电信号，使身体不同部位的表面产生的电位变化，将其记录下来就可以得到心电图（Electrocardiograph ,ECG）。心电信号的特点：信号十分微弱，常见的心电频率一般在0.05～100Hz之间，能量主要集中在17Hz附近，幅度小于5mV，心电电极阻抗为1~50KΩ。这三组基本参数，是设计心电图仪的主要依据。在检测生物电信号的同时存在强大的干扰，主要有电极移动引起基线漂移(一般小于1Hz)，电源工频干扰(50Hz)，肌电干扰(几百Hz以上) 电源工频干扰主要是以共模形式存在，幅值可达几V甚至几十V，所以心电放大器必须具有很高的共模抑制比。电极极化电压引起基线漂移是由于测量电极与生物体之间构成化学半电池而产生的直流电压，最大可达300mV，因此心电放大器的前级增益不能过大，而且要有去极化电压的RC常数电路。因此本系统设计的关键和难点在于抑制噪声。根据指标要求，本系统由前置放大电路、抑制共模信号电路、低通滤波电路、工频50Hz的带阻滤波电路及数字信号处理模块构成。 1.输入导联模块 （1）导联方式 为了满足临床诊断的要求，对ECG的电极位置和引线以及与放大器的连接方式有统一规定，称为心电图的导联系统。目前广泛应用的是12导联系统。其中，又分为双极肢体导联、单极肢体导联、单极胸前导联。考虑到题目要求，我们仅采用双极肢体导联。这种导联方式又称标准导联，其具体的连接方式如图1.1所示。
常见心电图特点及波形 一、正常心电图的分析 1. P波 （1）形态：P波位于QRS波群之前，形态呈圆钝型，可伴有轻微切迹，在Ⅰ、Ⅱ、V4～V6导联直立，aVR 导联倒置。 （2）时限（宽度）：P波时限不超过0.11s，双峰型者两峰间距<0.04s。 （3）振幅（电压）：不超过0.25mV，小于同导联R波的1/2，V1<0.2mV。 （4）V1导联P波终末电势（Ptf）：≥-0.04mm?s。 2．PR间期心率在正常范围时PR间期为0.12～0.20s。 3．QRS波群 （1）时限：＜0.11s。 （2）形态：QRS波群主波通常在Ⅰ、Ⅱ、V4～V6导联向上，aVR、V1、V2导联向下。Q波无切迹，振幅小于同导联R波的1/4，以R波为主的导联时限<0.04s。 （3）R波振幅：工导联不超过1.5mV，aVL导联不超过1.2mV，aVF导联不超过2.0mV，aVR导联不超过0.5mV，V1导联不超过1. 0mV，V5，或V6导联不超过2.5mV（女性不超过2.0MmV），Rv5十Sv1不超过4.0mv（女性不超过3.5mV）。胸前导联R/S比例逐渐增高。3个标准肢体导联或3个加压肢体导联的QRS波群峰值不得同时低于0.5mv。 4．ST段 ST段应与等电位线平行一致，但允许轻度抬高或降低，抬高一般不超过0.1mV，下降不超过0.05mV。 5．T波圆钝型、无切迹，一般无明显的起始点（上升支缓慢），Ⅰ、Ⅱ、aVF、V5、V6导联必须直立，aVR 导联倒置，T波的方向应与QRS波群的主波方向一致。 6．U波应与其T波方向一致。振幅不超过同导联T波振幅的25％，最高不应超过2.0mV。 7．QT间期 0.32～0.40s，QT间期与心率有关，心率较慢时可以相对延长（不长于0.44s），心率较快时可以相对缩短（不短于0.30s）。为消除心率对QT间期的影响，可用校正QT间期（QTc），其公式为：QTc＝QT/RR（单位为s），或采用Bazett公式计算：QTc＝k?，k为常数（男性0.37，女性0.39）。 8．额面平均电轴传统的正常值范围是0～+90°，近些年有学者研究认为平均电轴的正常范围应在-30°～+105°，因为平均电轴与年龄有关，<40岁者多在0～+105°，而>40岁者多在-30°～+90°。
本科毕业设计简易心电图仪的设计
摘要 随着社会的发展和人们生活水平的不断提高，人们对健康的重视程度与日俱争特别是近年来老龄化得加剧，而且心血管疾病的发病率也不断上升。目前心血管疾病成了威胁人类生命的主要疾病，心脏病已经成了世界上死亡率最高的疾病。鉴于这种严峻形势，提高预防和监测该疾病的手段势在必行。 而心电信号是发现心脏病的最直接手段。但目前医院用的心电监护价格昂贵，维护费用高，患者检查的经济负担重，不能做到随时地都能检查。因此设计一种便携式，价格便宜且实用的心电监护仪器具有重要意义。 人体心电信号中的各种生理参数都是由复杂生命体(人体)所发出的强噪声条件下的微弱信号（除体温等直接测量的参数外），心电信号的幅值在10uV～4mV之间,频率的范围为0.05～100Hz，其中淹没在50Hz 的工频干扰中和人体的其他信号中，检测的过程及其方法比较的复杂。除去信号检测过程中的干扰、噪声，进行心电信号的分析是由心电图仪的重要功能之一。 本文考虑从人体心电信号的特点-信号微弱，低频，高阻抗，不稳定性和随机性。采用了心电性信号的输入—右腿驱动电路、三级放大电路-前臵放大，电压放大，功率放大。并用M u ltisim软件进行模拟仿真。 该由运算放大器构成的简易心电图仪，具有体积小，携带方便，实用性强等优点。关键词：微 弱信号；运算放大；心电图
Abstract With the social development and continuous improvement of livingstandards,peoplewiththeemphasisonhealth,especiallyinrecentyearsatboththeagingofwar have increased, and the incidence of cardiovascular disease arealsorising.Cardi o vascul a r disea s e i s current l y t h e ma i n t hre at t o hum a n lif e has become,hea rtdisease has become the world's highest mortality. The ECG signal is found in the most direct means of heart disease. However,the hospitalECGuseexpensive,highmaintenancecosts,checktheeconomicburdenof pa tients and can not be checked at any time, anywhere. Therefore the design ofaportabl e, che a p and practica l ECG monit or ing equi pm ent i s of g re a tsig ni ficance. The frequencychanges from 0.05Hz to 100Hz.The electrocardiac signalis inundatedwith50Hzelectricfrequencysignalandother person’s signal.The electrocardi acsignalisoneofthe mostimportantcheckingprocedureandmethodare complex. W e c on s i de r bot h the charac t er i sti c s of hum a n EC G - weak s i g n a l, l ow fre q ue n c y,high impedance, instability and randomness. With the heart electrical signal input-right leg drive circuit, three-level amplifier circuit - pre-amplification,voltage amplification, power amplification.. Given this grim situation, improve the prevention and monitoring of the disease me ans im p er a ti ve.C ons tit ut edby t heope r ationa l ampli f ierde s igned i n t hi s paperasimple ECG, with a small, portable, practicaldvantages. Key words: Weaksingal ；Op Zoom ；ECG
心电监护操作流程 一、操作程序： 1、物品准备：心电监护仪、心电、血压、血氧插件连接导线、电极片、配套血压袖带、血氧探 头。 2、监测前向患者说明监测的意义，以便消除患者的顾虑，取得患者合作。让患者取平卧位或半卧 位。 3、程序：接电源→开机→安装连接模块→安放电极→连接患者→选择患者类别（成人/小儿）→选 择导联→调整波幅→选择监护频带（自动/手动/起搏）→调节报警范围→调节报警音量→绑血压袖带→整理用物。 二、电极的安放： 五导线：1、右上（RA）：胸骨右缘锁骨中线第一肋间； 2、右下（RL）：右锁骨中线剑突水平处； 3、中间（C）：胸骨左缘第四肋间； 4、左上（LA）：胸骨左缘锁骨中线第一肋间； 5、左下（LL）：左锁骨中线剑突水平处。 三导线：黄色—正极红色—负极黑色—接地电极 综合Ⅰ导联：正极置于左锁骨中点下缘，负极在右锁骨中点下缘，地线置于右侧胸大肌下方。其波形类似标准Ⅰ导联，QRS波的振幅较小。 综合Ⅱ导联：正极置于左腋前线第4-6肋间，负极在右锁骨中点下缘，地线置于右侧胸大肌下方。心电图波形与V5导联相似，波幅较大。 综合Ⅲ导联：正极置于左锁骨中线肋弓下缘，负极置于左锁骨中线中点下部，地线置于右侧胸大肌下方。心电图波形似于标准Ⅲ导联。 三、监护电极常见故障： 1、肌电干扰：患者因紧张、寒冷引起的肌肉颤抖可造成肌电干扰，尤其当电极安放在胸壁肌肉较 多的部位时易出现。 2、基线漂移：可能原因为电极固定不良，患者活动或受呼吸的干扰。 3、严重的交流电干扰：常见原因为电极脱落、导线断裂、导电糊干涸及电热毯等机器的干扰等。 心电图特点为基线上出现有规律、每秒50-60次的纤细波形。 4、心电波形振幅低：可能为正负电极间距太近或两个电极之一正好放在心肌梗死部位的体表投影 区。 四、注意事项： 1、放置电极前，应清洁局部皮肤，必要时刮去体毛。避开电除颤及做常规心前区导联心电图的位 置。 2、注意患者的保暖，定期观察患者粘贴电极片处的皮肤，监护时间超过72小时要更换电极位 置，防止皮肤损伤。 3、应选择最佳的监护导联放置部位，QRS波的振幅＞0.5mv，以能触发心率计数。如有心房的电 活动，要选择P波清晰的导联，通常是Ⅱ导联。 4、监护仪上设有报警电路，监测时应正确设置上限及下限，当心率超过预设的警界线时，及时启 动报警系统。 5、若需分析ST段异常或更详细地观察心电图变化，应做常规导联的心电图。 6、密切观察心电图波形，注意避免各种干扰所致的伪差。对躁动患者，应当固定好电极和导线， 避免电极脱落以及导线打折缠绕。
目录 1 引言 (1) 1.1心电图仪在医学领域中的应用 (1) 1.2便携式心电图仪的发展状况 (2) 2 系统总体设计 (4) 2.1主要功能 (4) 2.2系统设计方案 (5) 3 便携式心电图仪的硬件设计 (6) 3.1最小核心系统的设计 (7) 3.1.1处理器的选择 (7) 3.1.2最小核心系统电路的设计 (8) 3.2人机交互界面的设计 (12) 3.2.1显示界面设计 (12) 3.2.2按键设计 (14) 3.3前置放大电路以及右腿驱动电路 (15) 3.4滤波电路以及陷波电路的设计 (16) 3.5电源电路的设计 (18) 4 便携式心电图仪的软件设计 (19) 4.1软件开发平台 (19) 4.2软件系统整体设计 (21)
4.2.1软件总体分析 (21) 4.2.2 STM32 软件系统设计流程 (21) 4.2.3软件总体流程图 (23) 4.3信号采集程序设计 (23) 4.4数字滤波程序设计 (25) 4.5液晶程序设计 (26) 5 系统调试结果及误差分析 (27) 5.1调试手段 (27) 5.2测量调试以及分析 (28) 5.2.1采集电路的测试 (28) 5.2.2 滤波算法测试 (29) 5.2.3 整体测试和结果分析 (30) 结束语 (32) 参考文献 (34)
1 引言 随着社会的进步、经济的发展以及人们生活水平的逐步提高，我国人口老龄化程度越来越严重，与此伴随的心脏病一类的疾病的发病率也不断攀升，人们的身体健康产生了巨大的威胁。相关数据表明，我国因心脑血管疾病死亡的人数将近占总死亡人数的一半[1]。根据相关部门的调查显示，我国每年大约有近一半的死亡病例为冠心病，而且死亡率还在逐年递增。每年约有16万名患者接受支架植入手术，手术施行每年的增长率超过了五分之一。在我国因心脑血管疾病每年耗费达3000亿元，由于受测试手段的局限，预防率、治疗率及控制率依然很低。预防率是有效防治心脑血管疾病的关键因素，而且有效的方便的心电监测仪器是完成这一任务的有力工具。 1.1 心电图仪在医学领域中的应用 人类的心脏有规律性的膨胀和收缩，从而使血液的循环。在心脏肌肉每次收缩之前，都会产生一股微小的生物电流，加上人体的体液能够导电，这些微小电流可以通过体液的传递就会反映到人体的表面皮肤上。不过受限于身体各部分组织不同、距心脏的距离不同，会造成体表的不同部位的电位有所不同。通过捕捉这个现象，将心电图显示出来的心电检测仪器，根据这些人体生物电信号，我们可以从不同角度观察心脏的活动情况。这是我们对心脏基本功能及其病理研究，具有重要的参考价值[2]。 心电图能够在一定程度上反映心律的运行状况，人的心肌受损的程度、发展过程以及心房、心室的功能结构情况都能通过它表现出来。这些都可以在心脏手术和药物的使用上提供重要的参考[3]。 常规心电监护设备体积笨重、价格昂贵和不便于携带，但是随着社会生活水平的提高，医疗器械家庭化开始逐渐进入我们的
简易心电图仪 黄小娜刘全才孙红梅指导老师：陈锟 摘要：本设计是由以下几个功能模块组成：直流稳压电源、前置放大电路、双T陷波电路、主放大电路、单片机最小系统等组成，实现了对心电弱信号的提取和放大，在示波器上能比较清晰的显示其波形。通过单片机最小系统对波形进行存储和回放，并提供简单的人机交互界面，方便用户操作。 关键词：心电图仪双T陷波 一.方案比较与论证 1.微小信号放大 方案一采用低噪声，高精度的运算放大器来构建放大电路。但是从人体表提取的信号除了人体心脏的电信号外，还包括人体自身通过各种渠道从环境中拾取工频50Hz交流电压，还包含肌电、呼吸等信号带来的干扰。其中共模干扰引起的共模信号是主要的，从而影响系统对心电信号的分析。因此，CMR（共模抑制比）是衡量心电图仪性能的主要指标之一。心电图仪要求运算放大器的CMR≥80dB。使用基本的差分放大电路可以抑制共模干扰，但是难以达到比较高的共模抑制比。电路原理图如图1所示。 图1 三运放组成的差动电路 方案二采用常见的同相放大电路，对信号进行放大。电路原理 图如图2所示。根据理论公式进行计算可得电路的放倍数为 Av=V o/Vi=1+R1/R2。选择不同的阻值可以得到不同的放大倍数，但 是此电路不适合小信号放大，也不能达到使电压放大倍数为1000倍
的要求。 图2 同相放大电路原理图 方案三采用低功耗，高精度的仪表放大器——INA128。其具有 良好共模输入抑制能力，CMR大于120dB，可以满足心电图仪对运算放大器的CMR≥80dB的要求。而且INA128电路连接简单，只需一个外接电阻就可以调节增益，可以完成1～10000放大倍率的设定，满足使电压放大倍数为1000倍的要求。同时，INA128对直流电源的要求非常低，甚至只需2.25V的直流电源就可以正常工作，静态电流只有700uA,功耗非常低。 综合上述分析与比较，在微小信号放大部分选择仪表放大器 INA128。 2.心电信号处理部分 由于心电信号属于低频小信号，易受干扰，而且带宽范围较小， 为0.05Hz~100Hz,所以必须对所采集的信号进行高通，低通，陷波处理。 （1）滤波器的设计 方案一采用二阶无限增益多路反馈滤波器无限增益多路反馈电 路中的集成运放为反相输入接法，由于放大器的开环增益为无限大，故称这种网络为无限增益多路反馈。其优点是使用元件较少，，但电路对元件的变化比较敏感，而且增益调节不太方便，对其他性能参数会有影响。 方案二采用压控电压源滤波器，集成运放为同相输入接法， 因此滤波器的输入阻抗很高，输出阻抗很低，滤波器相当于一个电压源，其优点是电路性能稳定，对元件变化的敏感度较小，增益容易调节。 综合上述分析与讨论，考虑到本设计的功能和性能要求，在 滤波器的设计上，选择压控电压源滤波器。
简易心电图仪 作者：-- 赛前辅导及文档整理辅导老师： -- 摘要 本简易心电图仪以TI公司MSP430单片机为核心，采用仪用放大器INA 326 对采集到的微弱心电信号进行前置放大。在后级电路中，采用电压放大器，对波形进一步放大；采用低通滤波器进行滤波，50HZ双T陷波器，消除50HZ工频干扰，以得到清晰的心电波形。同时，我们通过MSP430单片机系统，实现对两路心电信号准确采集，存储，并进行回放。通过12864 LCD实时显示心电图仪工作状态及心率，使整个系统的人机交互更加友好。 Abstract This simple electrocardiogram instrument to TI's MSP430 microcontroller as the core, for use with amplifier INA 326 collected to the weak ECG to preamp. In after-class circuit, a voltage amplifier, to further enlarge the waveform; low pass filter for filtering, 50 HZ Double T notch filter to eliminate 50 HZ frequency interference, in order to get a clear ECG waveform. At the same time, we adopted MSP430 MCU system, to achieve the two-way ECG accurate collection, storage, and playback. 12864 LCD display through real-time ECG and heart rate-work state, so that the whole system of human-computer interaction more friendly. 一、选题以及系统方案论证 1、选题 简易心电图仪着重于心电信号的检测，涵盖了非常丰富的模拟电子技术知识，同时，波形的存储，回放部分，又需要扎实的数字电路，单片机知识作为基础。整个系统要求有非常高的噪声抑制功能，和信号处理能力。需要软硬件的密切配合，才能达到良好的效果。本题具有非常高的趣味性和实用性。 2、选赛题提交参数指标 ①能够同时清晰显示两路心电波形 ②具有存储，回放两路心电波形的功能。 ③具有液晶同步显示功能，拥有友好的人机界面。 ④能够数字显示心率，示波器显示动态波形。 ⑤电压放大倍数1000倍。 ⑥高共模抑制比≥ 80 db ( 包含1.5米长的屏蔽导线 )。 3、选题分析及方案论证

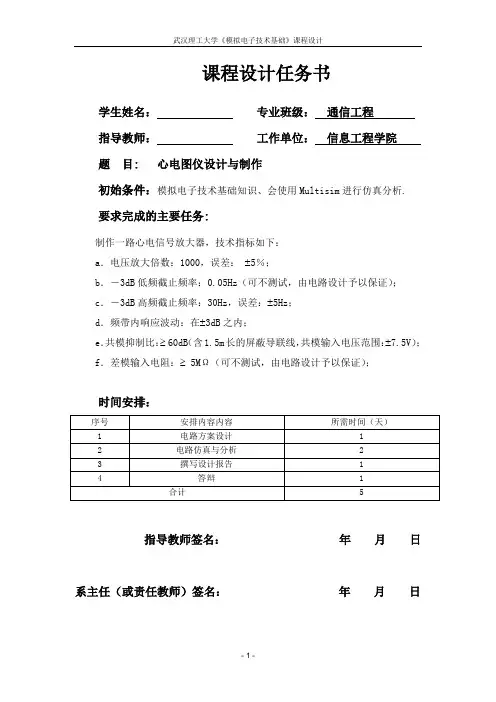

课程设计任务书 学生：专业班级： 指导教师：工作单位：信息工程学院 题目: 心电图仪设计与制作 初始条件：模拟电子技术基础知识、会使用Multisim进行仿真分析. 要求完成的主要任务: 制作一路心电信号放大器，技术指标如下： a．电压放大倍数：1000，误差：±5％； b．－3dB低频截止频率：0.05Hz（可不测试，由电路设计予以保证）； c．－3dB高频截止频率：30Hz，误差：±5Hz； d．频带响应波动：在±3dB之； e．共模抑制比：≥60dB（含1.5m长的屏蔽导联线，共模输入电压围：±7.5V）；f．差模输入电阻：≥5MΩ（可不测试，由电路设计予以保证）； 时间安排： 指导教师签名：年月日
