中山市龙的电器实业有限公司

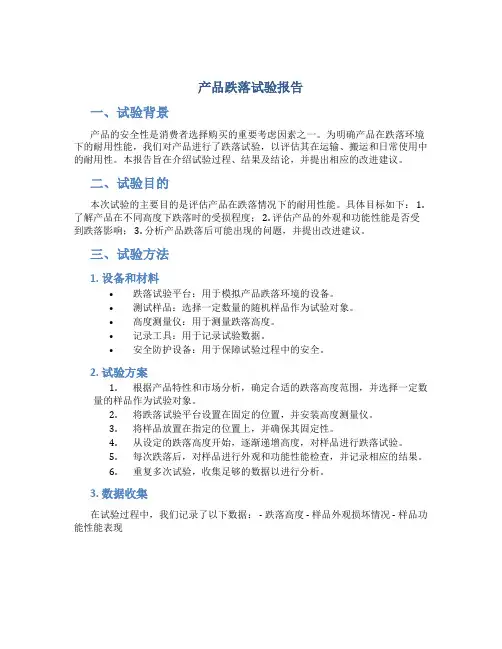

风扇包装跌落试验报告
试验结果：
主检：审核：批准：
产品跌落试验标准 1目的 用来测试、评估产品在生产、使用、存贮、运输过程中可能遇到的意外跌落、冲击压力及震动时现时包装方法及材料能否提供有效保护、及验证产品各结构或部件的耐冲击强度。 2范围 适用于本公司内所有毛重在30公斤以内的包装成品。各部门若有需要时均可委托品质部试验室进行测试。 各类型产品第一次生产或包装材料、方法有更改时须做此测试.当产品零部件更改时视乎必要做此项测试。 客户无特别要求时,按此作业指引测试产品包装可靠性.若客户有特别要求时则按客户标准或规范要求进行测试。 【 3 职责 品质部主管负责测试包装之可靠性. 4 定义 若客户对包装可靠性测试无明文规定,将釆用垂直冲击跌落方法. 5 程序 垂直冲击跌落试验方法: 5.1.1 试验前样板的准备 5.1.1.1 试验前须测试产品的功能、安全及外观检查,确定正常之后方可进行跌落试验. 、 5.1.1.2 须按规定的方法包装样品（参照生产指令或规格书）,且配件不可漏放. 5.1.1.3 若客户对封箱有特别要求（如打带）则按客户要求进行，若客户无特别要求则: 包盒用2寸透明胶纸封箱,外卡通箱用3寸透明胶纸封箱. 5.1.1.4 测试样品不可少于2整箱或4PCS成品. 5.1.2 跌落顺序 5.1.2.1 接缝边之底角. 5.1.2.2 “1”角三边中最短的边。 5.1.2.3 “1”角三边中次短的边。 5.1.2.4 “1”角三边中最长的边。 5 7 : 5.1.2.5 “1”角邻近最小的面。 9 2 4 5.1.2.6 与“5”相对的最小面。 3 1 5.1.2.7 “1”角邻近的中等面。 5.1.2.8 与“7”相对的中等面。
控制系统仿真与设计实验报告 姓名： 班级： 学号： 指导老师：刘峰 7.2.2控制系统的阶跃响应 一、实验目的 1.观察学习控制系统的单位阶跃响应； 2.记录单位阶跃响应曲线； 3.掌握时间相应的一般方法； 二、实验内容 1.二阶系统G(s)=10/(s2+2s+10)
键入程序，观察并记录阶跃响应曲线；录系统的闭环根、阻尼比、无阻尼振荡频率；记录实际测去的峰值大小、峰值时间、过渡时间，并与理论值比较。 （1）实验程序如下： num=[10]; den=[1 2 10]; step(num,den); 响应曲线如下图所示： （2）再键入： damp(den); step(num,den); [y x t]=step(num,den); [y,t’] 可得实验结果如下：
记录实际测取的峰值大小、峰值时间、过渡时间，并与理论计算值值比较 实际值理论值 峰值 1.3473 1.2975
峰值时间 1.0928 1.0649 过渡时间+%5 2.4836 2.6352 +%2 3.4771 3.5136 2. 二阶系统G(s)=10/(s2+2s+10) 试验程序如下： num0=[10]; den0=[1 2 10]; step(num0,den0); hold on; num1=[10]; den1=[1 6.32 10]; step(num1,den1); hold on; num2=[10]; den2=[1 12.64 10]; step(num2,den2); 响应曲线：
（2）修改参数，分别实现w n1= (1/2)w n0和w n1= 2w n0响应曲线试验程序: num0=[10]; den0=[1 2 10]; step(num0,den0); hold on; num1=[2.5]; den1=[1 1 2.5]; step(num1,den1); hold on; num2=[40]; den2=[1 4 40]; step(num2,den2); 响应曲线如下图所示：
研究生自动控制专业实验 地点：A区主楼518房间 姓名：实验日期：年月日斑号：学号：机组编号： 同组人：成绩：教师签字：磁悬浮小球系统 实验报告 主编：钱玉恒，杨亚非 哈工大航天学院控制科学实验室
磁悬浮小球控制系统实验报告 一、实验内容 1、熟悉磁悬浮球控制系统的结构和原理； 2、了解磁悬浮物理模型建模与控制器设计； 3、掌握根轨迹控制实验设计与仿真； 4、掌握频率响应控制实验与仿真； 5、掌握PID控制器设计实验与仿真； 6、实验PID控制器的实物系统调试； 二、实验设备 1、磁悬浮球控制系统一套 磁悬浮球控制系统包括磁悬浮小球控制器、磁悬浮小球实验装置等组成。在控制器的前部设有操作面板，操作面板上有起动/停止开关，控制器的后部有电源开关。 磁悬浮球控制系统计算机部分 磁悬浮球控制系统计算机部分主要有计算机、1711控制卡等； 三、实验步骤 1、系统实验的线路连接 磁悬浮小球控制器与计算机、磁悬浮小球实验装置全部采用标准线连接，电源部分有标准电源线，考虑实验设备的使用便利，在试验前，实验装置的线路已经连接完毕。 2、启动实验装置 通电之前，请详细检察电源等连线是否正确，确认无误后，可接通控制器电源，随后起动计算机和控制器，在编程和仿真情况下，不要启动控制器。 系统实验的参数调试
根据仿真的数据及控制规则进行参数调试（根轨迹、频率、PID 等），直到获得较理想参数为止。 四、实验要求 1、学生上机前要求 学生在实际上机调试之前，必须用自己的计算机，对系统的仿真全部做完，并且经过老师的检查许可后，才能申请上机调试。 学生必须交实验报告后才能上机调试。 2、学生上机要求 上机的同学要按照要求进行实验，不得有违反操作规程的现象，严格遵守实验室的有关规定。 五、系统建模思考题 1、系统模型线性化处理是否合理，写出推理过程？ 合理，推理过程： 由级数理论，将非线性函数展开为泰勒级数。由此证明，在平衡点)x ,(i 00对 系统进行线性化处理是可行的。 对式2x i K x i F )(),(=作泰勒级数展开，省略高阶项可得： )x -)(x x ,(i F )i -)(i x ,(i F )x ,F(i x)F(i,000x 000i 00++= )x -(x K )i -(i K )x ,F(i x)F(i,0x 0i 00++= 平衡点小球电磁力和重力平衡，有 (,)+=F i x mg 0 |,δδ===00 i 00 i i x x F(i,x) F(i ,x )i ；|,δδ===00x 00i i x x F(i,x)F (i ,x )x 对2 i F(i,x )K()x =求偏导数得：
电子产品测试报告模板 篇一：产品出厂检验报告模板 ×××出厂检验报告 篇二：EMC基本测试报告格式及说明 随着电气电子技术的发展，家用电器产品日益普及和电子化，广播电视、邮电通讯和计算机网络的日益发达，电磁环境日益复杂和恶化，使得电气电子产品的电磁兼容性（EMC 电磁干扰EMI与电磁抗EMS）问题也受到各国政府和生产企业的日益重视。欧共体政府规定，从1996年1月1起，所有电气电子产品必须通过EMC认证，加贴CE认证标志后才能在欧共体市场上销售。此举在世界上引起广泛影响，各国政府纷纷采取措施，对电气电子产品的RMC性能实行强制性管理。根据欧盟的电磁兼容（EMC）指令20XX/108/EC，所有在欧盟市场销售的电子电气产品必须在其对其他产品的干扰性及对外来影响的抗干扰性方面严格符合欧盟法律要求。 检验记录 产品名称NAME OF SAMPLE 商标型号 TRADE MARK & TYPE 制造厂商 MANUFACTURER 委托单位 CLIENT 检验类别 TEST SORT
检验项目 TEST ITEM 静电放电抗扰度、电快速瞬变脉冲群抗扰度、 浪涌（冲击）抗扰度 检验记录 第 3 页共页 检验负责人： 审核： 批准：职务： 年月日 年月日年月日 检验项目：浪涌（冲击）抗扰度试验 依据标准：IEC 61000-4-5:20XX 、企业要求 产品名称：商标型号：样品编号：1# 试验条件：温度：23 ℃，湿度： 52%RH，正常大气压。电磁条件保证受试设备正常工作，并不影响试验结果。 EUT状态：试验前工作正常，试验中受试设备刷卡及RS485命令开锁正常，使受试设备处于正常工作状 态。 试验等级：在受试设备的DC电源和信号线端口： 正-负：电压峰值2kV，开路电压波形/50μs（短路电流波形8/20μs），2Ω内阻 正（或负）-地：电压峰值2kV，开路电压波形/50μs
跌落试验评价方法 1 范围 本标准规定了对运输包装件垂直冲击试验时所用试验设备的主要性能要求、试验程序及试验报告的内容。 本标准适用于冰箱事业部产品在评定运输包装件在受到垂直冲击时的耐冲击强度及包装对内装物的保护能力。它既可以作为单项试验，也可以作为一系列试验的组成部分。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 1019 家用电器包装通则 GB/T 4857.5 包装运输包装件跌落试验方法 GB/T 4857.18 包装运输包装件编制性能试验大纲定量数据 GB/T 4857.1 包装运输包装件试验时各部位的表示方法 GB/T 16268 家用电冰箱包装 3 术语和定义 以下术语和定义适用于本标准，公司其他标准中术语和定义不得与其冲突或有疑义。 3.1 损坏因素 在实验室中重现，用来模拟配送过程中的情况。 3.2 跌落试验 一种损坏因素，用来确定包装好的产品在装卸和仓库的堆垒过程中所承受冲击的能力。 3.3 标示方法 见图1。包装件应按照运输时的状态放置，表面标示为1，右侧面2，底面3，左侧面4，近端面5(被认为是面板)，远端面6。
4 技术要求 4.1 试验用样机要求 试验用样机必须是按照正规生产的产品要求进行包装的具有代表性的样机。包装应按照生产规定打包密封。试验前须先注明实验用样机销售地区所适用的标准。试验进行前要对产品包装的外观做一次检查并注明不合格项。必须注意在将样机或包装运往实验地点的途中，须小心操作以免有损害发生。如果对包装的状态有疑问，必须检查一遍样机状态，并在试验开始前，用新的包装材料重新包装。 4.2 测试设备 包装件跌落试验机、检漏仪、电气安全性能检测仪器、十字螺丝刀等。 5 试验方法： 5.1 出口机型的测试方法 5.1.1 跌落高度见表1 5.1.2 样机跌落试验按GB/T 4857.5进行。 5.1.3 跌落方式和顺序 a) 面3（底面）连续跌落6次； b) 棱（3-2）、（3-5）各1次 ； c) 角（2-3-5）1次 。 其中：b ）、c ）不作为常规试验项目，客户有特殊要求时进行。 图1 产品包装标识图
实验一过程控制系统的组成认识实验 过程控制及检测装置硬件结构组成认识，控制方案的组成及控制系统连接 一、过程控制实验装置简介 过程控制是指自动控制系统中被控量为温度、压力、流量、液位等变量在工业生产过程中的自动化控制。本系统设计本着培养工程化、参数化、现代化、开放性、综合性人才为出发点。实验对象采用当今工业现场常用的对象，如水箱、锅炉等。仪表采用具有人工智能算法及通讯接口的智能调节仪，上位机监控软件采用MCGS工控组态软件。对象系统还留有扩展连接口，扩展信号接口便于控制系统二次开发，如PLC控制、DCS控制开发等。学生通过对该系统的了解和使用，进入企业后能很快地适应环境并进入角色。同时该系统也为教师和研究生提供一个高水平的学习和研究开发的平台。 二、过程控制实验装置组成 本实验装置由过程控制实验对象、智能仪表控制台及上位机PC三部分组成。 1、被控对象 由上、下二个有机玻璃水箱和不锈钢储水箱串接，4.5千瓦电加热锅炉（由不锈钢锅炉内胆加温筒和封闭外循环不锈钢锅炉夹套构成），压力容器组成。 水箱：包括上、下水箱和储水箱。上、下水箱采用透明长方体有机玻璃，坚实耐用，透明度高，有利于学生直接观察液位的变化和记录结果。水箱结构新颖，内有三个槽，分别是缓冲槽、工作槽、出水槽，还设有溢流口。二个水箱可以组成一阶、二阶单回路液位控制实验和双闭环液位定值控制等实验。 模拟锅炉：锅炉采用不锈钢精致而成，由两层组成：加热层（内胆）和冷却层（夹套）。做温度定值实验时，可用冷却循环水帮助散热。加热层和冷却层都有温度传感器检测其温度，可做温度串级控制、前馈－反馈控制、比值控制、解耦控制等实验。 压力容器：采用不锈钢做成，一大一小两个连通的容器，可以组成一阶、二阶单回路压力控制实验和双闭环串级定值控制等实验。 管道：整个系统管道采用不锈钢管连接而成，彻底避免了管道生锈的可能性。为了提高实验装置的使用年限，储水箱换水可用箱底的出水阀进行。 2、检测装置 （液位）差压变送器：检测上、下二个水箱的液位。其型号：FB0803BAEIR，测量范围：0～1.6KPa，精度：0.5。输出信号：4～20mA DC。 涡轮流量传感器：测量电动调节阀支路的水流量。其型号：LWGY－6A，公称压力：6.3MPa，精度：1.0％，输出信号：4～20mA DC 温度传感器：本装置采用了两个铜电阻温度传感器，分别测量锅炉内胆、锅炉夹套的温度。经过温度传感器，可将温度信号转换为4～20mA DC电流信号。 （气体）扩散硅压力变送器：用来检测压力容器内气体的压力大小。其型号：DBYG-4000A/ST2X1，测量范围：0.6～3.5Mpa连续可调，精度：0.2，输出信号为4～20mA DC。 3、执行机构 电气转换器：型号为QZD-1000，输入信号为4～20mA DC，输出信号：20～100Ka气压信号，输出用来驱动气动调节阀。 气动薄膜小流量调节阀：用来控制压力回路流量的调节。型号为ZMAP－100，输入信号为4～20mA DC或0～5V DC，反馈信号为4～20mA DC。气源信号 压力：20~100Kpa，流通能力：0.0032。阀门控制精度：0.1％～0.3％，环境温度：－4～＋200℃。 SCR移相调压模块：采用可控硅移相触发装置，输入控制信号0～5V DC或4～20mA DC 或10K电位器，输出电压变化范围：0～220V AC，用来控制电加热管加热。 水泵：型号为UPA90，流量为30升／分，扬程为8米，功率为180W。
电子工艺实验报告 一、实验目的： （1）熟悉手工焊锡的常用工具的使用及其维护与修理。 （2）基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。 （3）了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。 （4）能够选用常用的电子器件。了解电子产品的焊接、调试与维修方法。了解一般电子产品的生产调试过程，初步学习调试电子产品的方法。 抢答器焊接部分 二、实验步骤： （1）学习识别简单的电子元件与电子电路。 （2）学习并掌握抢答器的工作原理。 （3）学习焊接各种电子元器件的操作方法。 （4）按照图纸焊接元件。 实验原理图
焊接技巧及烙铁使用 （一）焊接机巧 1.焊前处理: 焊接前，应对元件引脚或电路板的焊接部位进行焊前处理。 ①、清除焊接部位的氧化层 可用断锯条制成小刀。刮去金属引线表面的氧化层，使引脚露出金属光泽。印刷电路板可用细纱纸将铜箔打光后，涂上一层松香酒精溶液。 ②、元件镀锡
在刮净的引线上镀锡。可将引线蘸一下松香酒精溶液后，将带锡的热烙铁头压在引线上，并转动引线。即可使引线均匀地镀上一层很薄的锡层。导线焊接前，应将绝缘外皮剥去，再经过上面两项处理，才能正式焊接。若是多股金属丝的导线，打光后应先拧在一起，然后再镀锡。 2.做好焊前处理之后，就可正式进行焊接。 ①、右手持电烙铁。左手用尖嘴钳或镊子夹持元件或导线。焊接前，电烙铁要充分预热。烙铁头刃面上要吃锡，即带上一定量焊锡。 ②、将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成60℃角。以便于熔化的锡从烙铁头上流到焊点上。烙铁头在焊点处停留的时间控制在2～3秒钟。 ③、抬开烙铁头。左手仍持元件不动。待焊点处的锡冷却凝固后，才可松开左手。 ④、用镊子转动引线，确认不松动，然后可用偏口钳剪去多余的引线。 3.焊接质量 焊接时，要保证每个焊点焊接牢固、接触良好。要保证焊接质量。 所示应是锡点光亮，圆滑而无毛刺，锡量适中。锡和被焊物融合牢固。不应有虚焊和假焊。 虚焊是焊点处只有少量锡焊住，造成接触不良，时通时断。假焊是指表面上好像焊住了，但实际上并没有焊上，有时用手一拔，引线就可以从焊点中拔出。
产品可靠性测试规范 1．目的 本文制定产品可靠性测试的要求和方法,确保产品符合可靠性的质量 要求。 2．范围 本文件适用本公司所有产品。 3．内容 3.1 实验顺序 除客户特殊要求外，试验样品进行试验时，一般按下表的顺序进行： 3.2实验条件 3.2.1 实验条件：
3.2.2 试验机台误差： a.温度误差：高温为+/-2℃，低温为+/-3℃. b.振动振幅误差：+/-15%. c.振动频率误差：+/-1Hz. 3.2.3 落地试验标准 3.2.3.1 落地试验应以箱体四角八边六面（任一面底部相连之四角、与此四角相连之八边， 六面为前、后、左、右、上、下这六个面）按规定高度垂直落下的方式进行。 重量高度 0~10kg以内75cm 10~20kg以内60 cm 20kg以上53 cm 3.2.3.2 注意事项： 5.2.3.2.1 箱内样品及包材在每个步骤后进行外观与功能性检验。 5.2.3.2.2 跌落表面为木板。 3.2.4 推、拉力试验方法和标准 3.2. 4.1、目的：为了评定正常生产加工下焊锡与焊盘或焊盘与基材的粘结质量。 3.2. 4.2、DIP类产品，需把元件用剪钳剪去只留下元件脚部分（要求留下部分 可以自由通过元件孔），且须把该焊盘与所连接的导线分开，然后固定 在制具上用拉力机以垂直于试样的力拉线脚（如下图），直到锡点或焊 盘拉脱为止，然后即可在拉力计上读数。 拉力方向 焊锡 焊盘
（图1） 3.2. 4.3、SMT类产品，片式元件用推力计以如下图所示方向推元件。推至元件或焊盘脱落后在推 拉力计上读数。并把结果记录在报告上。 三极管推力方向如下图所示，推至元件或焊盘脱落后在推拉力计上读数，并记录。 3.2. 4.4、压焊类产品，夹住排线（FFC或FPC）以如下图所示方向做拉力，拉至FFC或FPC 断或焊锡与焊盘脱离（锡点脱离）或焊盘与基材脱离（起铜皮），把结果记录在报告 上。 3.2. 4.5、产品元器件抽样需含盖全面规格尺寸。产品各抗推、拉力标准为;
自动控制系统实验报告 学号： 班级： 姓名: 老师：
一．运动控制系统实验 实验一.硬件电路的熟悉和控制原理复习巩固 实验目的：综合了解运动控制实验仪器机械结构、各部分硬件电路以及控制原理，复习巩固以前课堂知识，为下阶段实习打好基础。 实验内容：了解运动控制实验仪的几个基本电路： 单片机控制电路（键盘显示电路最小应用系统、步进电机控制电路、光槽位置检测电路） ISA运动接口卡原理（搞清楚译码电路原理和ISA总线原理） 步进电机驱动检测电路原理（高低压恒流斩波驱动电路原理、光槽位置检测电路）两轴运动十字工作台结构 步进电机驱动技术（掌握步进电机三相六拍、三相三拍驱动方法。） 微机接口技术、单片机原理及接口技术，数控轮廓插补原理，计算机高级语言硬件编程等知识。 实验结果： 步进电机驱动技术： 控制信号接口： （1）PUL：单脉冲控制方式时为脉冲控制信号，每当脉冲由低变高是电机走一步；双 脉冲控制方式时为正转脉冲信号。 （2）DIR：单脉冲控制方式时为方向控制信号，用于改变电机转向；双脉冲控制方式 时为反转脉冲信号。
（3）OPTO ：为PUL 、DIR 、ENA 的共阳极端口。 （4）ENA ：使能/禁止信号，高电平使能，低电平时驱动器不能工作，电机处于自由状 态。 电流设定： （1）工作电流设定： （2）静止电流设定： 静态电流可用SW4 拨码开关设定，off 表示静态电流设为动态电流的一半，on 表示静态电流与动态电流相同。一般用途中应将SW4 设成off ，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4 秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。 （3）细分设定： （4）步进电机的转速与脉冲频率的关系 电机转速v = 脉冲频率P * 电机固有步进角e / (360 * 细分数m) 逐点比较法的直线插补和圆弧插补： 一．直线插补原理： 如图所示的平面斜线AB ，以斜线起点A 的坐标为x0，y0，斜线AB 的终点坐标为(xe ，ye)，则此直线方程为： 00 00Y Ye X Xe Y Y X X --= -- 取判别函数F ＝(Y —Y0)(Xe —Xo)—(X-X0)(Ye —Y0)
电子产品装配实践实验报告 装配流程 首先要做好实验前准备工作。组装烙铁架，加热烙铁。识别元器件，看懂电路图。对于调频收音机，要把元器件管脚插入面包板后焊接。而贴片收音机则需要小心焊接，毕竟贴片电容电阻体积太小不易焊接。焊接完毕之后，需用万用表对电路进行检查。检查加工无误后，即可组装外壳，接通电源，调台接收电台。 具体操作 组装烙铁架，给烙铁通电。待5~10min后（此期间可以检查以及分类元器件，测量电阻以便装配），在烙铁头处涂锡并且用松香洗润以保证烙铁使用效果以及寿命。接下来就可以进行装配。始终记住装配原则：看清正负，对号入座，从低到高，从小到大，灵活机动，认真细心。首先是调频收音机，电阻、瓷片电容没有正负极，而其它元器件基本都有正负极，三极管分ebc管脚，务必对号入座。管脚插入也有讲究，电阻可以将管脚完全插入，但对于电容、三极管这些高温易损坏的器件，其管脚则需留一小段使得他们远离面包板，从而减少焊接时烫坏元器件的可能。对于焊接有管脚的器件，应该先将烙铁头放在管脚与面包板上铜片交接处加热2~3秒，再将锡丝一段放在交接处熔化适量后移开，待液态锡形状良好后移开烙铁使其凝固。这样一个管脚就焊好了。另外，为了防止虚焊，可以适当加长加热的时间。当然实验中不免会发生错误，焊错管脚时可以借助吸焊器吸掉锡拔出元器件。焊完之后不要急于组装，应当用蜂鸣档测量是否有虚焊、短路、断路等错误，早发现早修正。第二个贴片收音机比第一个焊接难度大一些，因为元器件太小不易焊接而且容易丢失，但贴片电容不分正负极。对于贴片的焊接另有方法。对于面包板上两铜片，首先应该在其中一个铜片上焊少量锡，然后左手用镊子小心轻轻捏住贴片，右手持烙铁熔化铜片上的锡同时将贴片一头插入锡中，调整贴片位置放正之后移开烙铁待冷却（烙铁放置时间不要过长，否则容易烫坏贴片），最后再将另一个铜片以及贴片另一端焊起来即可。过程漫长，操作反复单一，需要细心耐心。 实验结果 第一个调频收音机，我按照步骤仔细认真焊接，最后收音机的LED灯亮， 但是喇叭声音太小，怎么也找不出原因，后 来经过老师的帮助，结论是有元器件有问 题或损坏了。我不太甘心，决心第二个贴 片收音机一定还要认真。值得庆幸，贴片收 音机元件完好，焊完之后可以收到5~6个清 晰的台。 心得体会 收音机的焊接是一项技术活，它考验你的使用烙铁的能力，识别元器件和使用万用表的能力。同时，它也更加考验你的毅力耐力。在重复单一的焊接中，你能不能保持专注；在一次次失败时，能不能抵抗失望而冷静思考检查问题；在漫长的三个小时中，你能否坚持专一从始至终。作为电子信息学院的未来的工程师，我们不仅要认真读书，学习理论知识，更要将所学付诸实践。毕竟世界是偏向物质的，我们只有兼顾理论与动手操作能力，才能更大程度地融入社会，发挥我们的作用，展现我们的价值。 14电信1428403037 孙思聪
哈尔滨理工大学实验报告 控制系统仿真 专业：自动化12-1 学号：1230130101 姓名：
一．分析系统性能 课程名称控制系统仿真实验名称分析系统性能时间8.29 地点3# 姓名蔡庆刚学号1230130101 班级自动化12-1 一．实验目的及内容： 1. 熟悉MATLAB软件的操作过程； 2. 熟悉闭环系统稳定性的判断方法； 3. 熟悉闭环系统阶跃响应性能指标的求取。 二．实验用设备仪器及材料： PC, Matlab 软件平台 三、实验步骤 1. 编写MATLAB程序代码； 2. 在MATLAT中输入程序代码，运行程序； 3.分析结果。 四．实验结果分析： 1.程序截图
得到阶跃响应曲线 得到响应指标截图如下
2.求取零极点程序截图 得到零极点分布图 3.分析系统稳定性 根据稳定的充分必要条件判别线性系统的稳定性最简单的方法是求出系统所有极点,并观察是否含有实部大于0的极点，如果有系统不稳定。有零极点分布图可知系统稳定。
二．单容过程的阶跃响应 一、实验目的 1. 熟悉MATLAB软件的操作过程 2. 了解自衡单容过程的阶跃响应过程 3. 得出自衡单容过程的单位阶跃响应曲线 二、实验内容 已知两个单容过程的模型分别为 1 () 0.5 G s s =和5 1 () 51 s G s e s - = + ，试在 Simulink中建立模型，并求单位阶跃响应曲线。 三、实验步骤 1. 在Simulink中建立模型，得出实验原理图。 2. 运行模型后，双击Scope，得到的单位阶跃响应曲线。 四、实验结果 1．建立系统Simulink仿真模型图，其仿真模型为
实训报告 2008-2009学年第二学期 实训名称电子产品制作I（实训）___ 院（系）_ _ _ 专业班级 学生姓名学号 实训时间 2009-6-15~2008-6-19 指导老师 提交时间 2009-6-22
目录 一、实训目的 (3) 二、实训要求 (3) 三、实训环境 (3) 四、实训内容 (3) 1.电子元件识别 (3) 2.手工焊接 (7) 3.TY-360型万用表的安装与测试 (9) 4.安全常识 (12) 五、收获和体会 (13)
一、实训目的 通过电子产品制作I （实训），系统地进行电子工程实践和技能训练，培养理论与实践相结合的能力，提高独立思考、分析和解决工程实际问题的能力。同时，巩固、扩展电子元器件及电子产品安装专业知识；掌握电子产品维修和维护的基本方法，实现知识向能力的转化，提高实践动手能力。 二、实训要求 1.学会看图、识图，了解简单电子产品的实现过程。 2、能够自己安装、焊接和调试简单的电子电路产品并学会使用测量仪器测量电路。 3、学会分析电路，排除电路故障的方法。 4、学会记录和处理实验数据、说明实验结果，撰写实验报告。 5、能够使用计算机进行印刷电路板的设计。 6、培养严谨的科学态度，耐心细致的工作作风和主动研究的探索精神。 三、实训环境 工业中心电子技术实训室（配有电烙铁、斜口钳、尖嘴钳、剥线钳、螺丝刀、镊子、剪刀、刮刀、锉刀、烙铁架、操作台、数字式万用表） 技术中心407（配有信号源、电烙铁、焊锡丝、软导线、操作台） 四、实训内容 1.电子元件识别 （1）电阻器： 1.1 基本概念：各种材料的物体对通过它的电流呈一定的阻力，这种阻碍电流的作用叫做电阻。具有一定阻值、几何形状、技术性能，专在电路中起电阻作用的器件叫做电阻器（简称电阻） 基本单位：欧姆 (Ω) 文字符号：R 电路符号： 1.2.电阻器的单位 在电阻器两端加1V 的电压，能使电阻中流过的电流为1A ，该电阻器的电阻值为1Ω。1Ω是电阻的基本单位。常用的单位还有k Ω、M Ω、G Ω、T Ω。它们关系如下： Ω=ΩΩ=Ω963101M 10k 1
第五章仿真及实验 第一节晶闸管直流调速系统参数和环节特性的测定 一、实验目的 1 熟悉晶闸管直流调速系统的组成及其基本结构。 2掌握晶闸管直流调速系统参数及反馈环节测定方法。 二、实验原理 晶闸管直流调速系统由整流变压器、晶闸管整流跳水装置、平波电抗器、电动机-发电机组等组成。 在本实验中，整流装置的主电路喂三相桥式电路，控制电路可直接由给定电压Ug作为触发器的移相控制电压Ua。改变Ug的大小即可改变控制角a，从而获得可调的直流电压，以满足实验要求。实验系统的组成原理如图5.1所示。 三．实验内容 1测定晶闸管直流调速系统主电路总电阻值R。 2测定晶闸管直流系统电路电感值L.. 3测定直流电机-直流发电机-测速发电机的飞轮惯量GD的平方。 4测定晶闸管直流调速系统主电路电磁时间常数Td。
5测定直流电动机电势常数Ce和转矩常数Cm。 6测定晶闸管直流调速系统机电时间常数Tm。 7测定晶闸管触发及整流装置特性Ud=f（Ue）。 8测定测速发电机特性Utg=f（n）。 四．实验仿真 晶闸管直流调速系统的原理如图5.1所示。该系统由给定信号、同步脉冲触发器、晶闸管整流桥、平波电抗器、直流电动机等部分组成。图5.2势采用面向电气原理图方法构成的晶闸管直流系统的仿真模型。下面介绍各部分建模与参数设置过程。 1．系统的建模和模型参数设置 系统的建模包括主电路的建模和控制电路的建模俩部分。 1）主电路的建模和参数设置 由图5.2可见，开环直流调速系统的主电路由三相对称交流电压器、晶闸管整流桥、平波电抗器、直流电动机等部分组成。由于同步脉冲与晶闸管整流桥是不可分割的两个环节，通常作为一个组合体讨论，所以将触发器归到主电路进行建模。 2）三相整流桥时，桥臂数取3，A，B，C三相交流电源接到整流桥的输入端，
web课程设计报告课程设计题目：电子产品网 专业： 班级： 姓名： 学号: 指导教师: 2012年 2 月20 日
目录 一、实验时间、地点………………………………………………………. 二、设计目的……………………………………………………………… 三、设计题目……………………………………………………………… 四、设计要求……………………………………………………………… 五、设计思路………………………………………………………………. 六、实现过程……………………………………………………………….. 七、实验总结……………………………………………………………….
二、实验时间和地点 1、实验时间：2012年2月13日 2、实验地点：软件楼305 三、设计目的： 在internet飞速发展的今天，互联网成为人们快速获取，发布和传递信息的重要娶到，它在人么政治，经济生活等各个方面发挥着重要的作用。因此网站建设在internet应用上的地位显而易见，它成为政府，企事业单位信息化建设中的重要组成部分，从而备受人们的重视。我们当代大学生更是离不开网络给我们带来的好处与便利。但是，我们成天浏览的网站网页到底是如何制作的呢？我想，这一点很多同学都没有去探究过。所以为了了解网页制作的过程，我们在老师的指导下分前台和后台进行了一系列操作，并有所收获。 1、通过本次课程设计让我们能够综合运用所学的ASP网络应用程序知 识解决并能设计一个实际问题，进一步掌握ASP网络应用的相关理论 和网站的设计实现过程，进一步提高我们的分析问题和解决问题 的能力以及我们的动手能力。 2、通过设计进一步的了解ASP功能与用法，将所学的知识 结合实践，进一步巩固所学的知识 四、设计题目 电子产品网 五、设计要求： 描述：设计一个电子产品网站。实现以下功能： 1、用户的登录，更新密码等；
《计算机控制系统》实验报告 学校：上海海事大学 学院：物流工程学院 专业：电气工程及其自动化 姓名：*** 学号：************
一、实验课程教学目的与任务 通过实验设计或计算机仿真设计，使学生了解和掌握数字PID控制算法的特点、了解系统PID参数整定和数字控制系统的直接设计的基本方法，了解不同的控制算法对被控对象的控制特性，加深对计算机控制系统理论的认识，掌握计算机控制系统的整定技术，对系统整体设计有一个初步的了解。 根据各个实验项目，完成实验报告（用实验报告专用纸）。 二、实验要求 学生在熟悉PC机的基础上，熟悉MATLAB软件的操作，熟悉Simulink工具箱的软件编程。通过编程完成系统的设计与仿真实验，逐步学习控制系统的设计，学习控制系统方案的评估与系统指标评估的方法。 计算机控制系统主要技术指标和要求： 根据被控对象的特性，从自动控制系统的静态和动态质量指标要求出发对调节器进行系统设计，整体上要求系统必须有良好的稳定性、准确性和快速性。一般要求系统在振荡2～3次左右进入稳定；系统静差小于3%～5%的稳定值（或系统的静态误差足够小）；系统超调量小于30％～50％的稳定值；动态过渡过程时间在3～5倍的被控对象时间常数值。 系统整定的一般原则： 将比例度置于较大值，使系统稳定运行。根据要求，逐渐减小比例度，使系统的衰减比趋向于4：1或10：1。若要改善系统的静态特性，要使系统的静差为零，加入积分环节，积分时间由大向小进行调节。若要改善系统的动态特性，增加系统的灵敏度，克服被控对象的惯性，可以加入微分环节，微分时间由小到大进行调节。PID控制的三个特性参数在调节时会产生相互的影响，整定时必需综合考虑。系统的整定过程是一个反复进行的过程，需反复进行。
实习报告 课程名称电子工艺实习 实习题目DT830B数字万用表的组装与调试 专业物流工程 班级二班 学号10090227 学生姓名张满 实习成绩 指导教师宗保平 2012年2月24日 1
一、电子工艺实习的目的 1、熟悉手工焊接的常用工具的使用及维护与修理； 2、基本掌握手工电烙铁的焊接技术，能够独立的完成简单的电子产品安装与焊接，熟悉电子产品的安装工艺的生产流程； 3、熟悉常用电子元器件的类别、符号、规格、性能及使用范围，能查阅有关的电子器件图书； 4、能正确识别和选用常用的电子器件，并且能够熟练的使用数字万用表； 5、了解电子产品的焊接、调试与维修的方法； 6、通过基本操作、技能训练，使学生熟悉一些电工电子基本知识，掌握一定的基本操作技能，装配和调试一个合格的电子产品（DT830B数字万用表）。 二、实践产品的基本工作原理 万用表又叫多用表、三用表、复用表，万用表分为指针式万用表和数字万用表引。是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。 DT830B数字万用表（如图一所示）是一种常用的万用表，它的技术成熟。主电路采用典型数字集
成电路ICL7106，性能稳定。它的应用广泛，所产生的规模大、效益高、价格低。DT830B 数字万用表具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等优点。常用于电气测量。它采用单板结构结构合理，安装简单。 1、该仪表的心脏是一片大规模集成电路，该芯片内部包含双积分A/D转换器、显示锁 存器、七段译码器和显示驱动器。 2、DT830B数字万用表主要是由数字电压表DVM（Digital Vo1tmeter），它由阻容滤波器、前置放大器、模数转换器A/D、发光二极管显示器LED或液晶显示器LCD及保护电路等组成； 3、在数字电压表的基础上再增加交流一直流转换器AC/DC、电流一电压转换器I/V和电阻一电压转换器Ω/V，就构成了数字万用表的基本部分。当然，由于具体结构的不同，功能的强弱不同，每种表还有其各自复杂程度不同的特殊附加电路。 图一图二
XXXXXX产品 设计方案论证报告 拟制： 审核： 批准： XXXXXXXXXXXXXXXXXXXXX有限公司 年月日
（型号名称 3号黑体） 设计方案论证报告 1 线路设计（5号黑体） 1.1 引言（5号黑体） 瞬时中频频率（IIFM）测量组件是频率探测系统的关键部件之一，该组件完成对前端混频后的中频信号的频率的测量，直接决定了频率探测系统理论上的测频速度，精度和测量噪声指标。 1.2 项目来源及开发的意义（5号黑体） （含用途和使用范围。示例如下。格式要求，5号宋体，1.25倍行距） ××××××××××××××××××××××××××××××××××××××××××××××××。 1.3 国内外同类产品大发展动向及技术水平（5号黑体） （示例如下。格式要求，5号宋体，1.25倍行距） 考察瞬时中频测频（IIFM）组件技术在最近二十年间发展动向，传统的模拟电路鉴频器和各种比较、积分式测频电路由于受线性度较差，响应较慢，受温度漂移、噪声干扰等外部影响较难消除等固有问题的困扰，已经被逐渐淘汰，同时，随着高速数字技术的发展，多种基于现代数字系统的频率测量方法速度已经大大提高，远超过了模拟方式提供的响应速度，而且线性度高，温漂、噪声干扰小，已成为当今IIFM技术的主流。 国外IIFM的报道具体指标多数比较模糊，代表性的有美国《Journal of Electronic Defense》 2002年报道的使用IIFM技术的IFM接收机，中频DC～30MHz，分辨率1KHz，测频时间约100nS。《Microwave Division》杂志2007年的报道，中频工作频段2～18GHz，测频时间最大400nS。国内相关研究近年较多，如2002年航天科工25所的报道，中频24～25MHz，测频时间1us，精度0.1Hz。2006年《电子测量技术》的报道，中频50～950MHz，测频时间最小400nS，误差约 0.3MHz。 1.4 项目合同的技术指标要求（5号黑体） 1．工作频率70MHz±4MHz ，10.2M±1MHz 2．测频精度 2KHz，1KHz 3．测频速度 200nS 4．工作温度范围－40o C～85o C 1.5 样品解剖情况（5号黑体） （使用于仿制产品，正向设计产品略。示例如下。格式要求，5号宋体，1.25倍行距）a）样品电路原理图、基本工作原理及关键元器件的主要参数指标； b）样品主要技术指标（规范值，实测数据）；
课程名称：控制理论乙指导老师：成绩： 实验名称：控制系统典型环节的模拟实验类型：同组学生姓名：一、实验目的和要求（必填）二、实验内容和原理（必填） 三、主要仪器设备（必填）四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析（必填） 七、讨论、心得 一、实验目的和要求 1．熟悉超低频扫描示波器的使用方法 2．掌握用运放组成控制系统典型环节的电子电路 3．测量典型环节的阶跃响应曲线 4．铜鼓哦是暗夜男了解典型环节中参数的变化对输出动态性能的影响 二、实验内容和原理 以运算放大器为核心元件，由其不同的RC输入网络和反馈网络组成的各种典型环节，如下图所示。 右图中可以得到： 由上式可求得有下列模拟电路组成的典型环节的传递函数及其单位阶跃响应 1．积分环节 连接电路图如下图所示 和第一个实验相同，电源为峰峰值为30V的阶跃函数电源，运放为LM358型号运放。在这次实验中，R2并不出现在电路中，所以我们可以同时调节R1的值和C的值来改变该传递函数的其他参量值。具体表达式为： 式中： 由表达式可以画出在阶跃函数的激励下，电路所出现的阶跃响应图像 实验要求积分环节的传递函数需要达到（1）（2） 2．比例微分环节 连接电路图如下图所示 在该电路中，实验器材和第一次实验与第二次实验不变，R2仍然固定为1M不改变。R1与C并联之后与运算放大器的负端相连，R2接在运放的输出端和负输入端两端，起到了负反馈调节作用。具体表达式为： 式中，， 由表达式可以画出在阶跃函数的激励下，电路所出现的阶跃响应图像 实验要求惯性环节的传递函数需要达到（1）（2） 3．惯性环节 连接电路图如图所示 在该图中，电源由控制理论电子模拟箱中的阶跃响应电源来代替，电源的峰峰值为30V；在模拟电子箱中，运算放大器采用LM358型号的运算放大器。在控制理论电子模拟箱中，R2是一个固定值，固定为1MΩ，所以我们可以调整R1和C来改变阶跃响应
姓名：张键班级：电子1202学号：201215034设计题目：红外防盗报警系统 一、设计意义： 随着社会经济的飞速发展和人民物质生活水平的不断提高，人们对其住宅的要求也越来越高，表现在不仅希望拥有舒适、温馨的住所，而且对其安全性、智能性等方面也提出了更高的要求。随着流动人口迅速增加，盗窃、入室抢劫等刑事案件也呈现出了增长趋势，并且危害越来越严重，人们越来越渴望有一个安全生活的空间，但是犯罪分子的作案手段越来越高明，他们甚至采用一些高科技的作案手段，使得以往那种依靠安装防盗门窗、或靠人防的防范方式越来越不能满足人们日常防范的要求；人们迫切需要一种智能型的家庭安全防范报警系统，及时发现各种险情并通知户主，以便将险情消灭在萌芽状态，保证居民的生命财产不受损失。 目前，国内市场上的防盗报警器系统大部分是国外品牌，国内防盗报警器产品厂商发展时间比较短，真正取得长足发展也是在2000年以后，特别是在2004年国内有些厂商迅速成长，投资规模和企业规模都在迅速发展和扩大。但是与国外厂商相比还有很大差距。现阶段，大部分工程商安装防盗报警产品时倾向于国外品牌，其中，安装的国外产品主要来自于美国、日本和韩国，这三个国家的产品占据我国报警市场的近80%的份额。这主要是因为，在产品供给市场上，绝大部分国外品牌来自美国和日韩，防盗报警产品在这些国家的发展已
经非常成熟，产品功能稳定，性能完善，再加上进入我国是时间较早，所以在我国市场上占有相当大的份额。因此我做这个产品的目的在于，使每个人都能用上性价比好的产品，让更少的人受到财产的损失。 二、工作原理： 在门的边框上，安装红外对射管，用以检测是否有人通过。在门钥匙处有一个触发开关，用来判断是否是正常开门。当门钥匙没有打开，而且有人通过时，也就是非正常进入，红外对管没有检测到信号，输入高电平到单片机，单片机输出信号到蜂鸣器和红色的LED灯，同时LCD1602显示“W ARING!THE THIEF ARE COMING”,告诉用户有小偷闯入，提醒注意，只有通过按下复位开关警报才可以解除。当钥匙打开门，并且有人通过时，也就是正常开门，单片机输出信号到绿色LED灯上，同时LCD1602上显示“SAFETY WELCOME MASTER”告诉用户是正常开门，欢迎回来。 三、系统硬件设计： 1）关键器件介绍： 1.LCD1602简介: 1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。它是由若干个5x7或者5x11等点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间，有一个点距和行间的作用，正因为如此所以它不能很好地显示图形。LCD1602是指显示的内容为16*2，即可以显示两行，每行16个字符液晶模块。
大学生电子工艺实习实验报告 电子工艺实习是理工科电类专业学生在校期间必须进行的一项基础工程训练，目的是通过工艺训练使学生获得电子制造工艺的基础知识，初步接触电子产品的生产实际，了解并掌握电子工艺的一般知识，掌握最基本的焊接操作技能，培养一定的动手能力和创新意识，为后续课程，特别是课程设计、毕业设计等积累必要的知识和技能，为今后从事有关电子技术工作奠定实践基础。一、找准办学定位，明确课程教学目标钦州学院是北部湾沿海地区一所公立本科院校，担负着培养和输送地方经济建设需要的高素质人才的重任，即培养的是面向生产、建设、管理、服务第一线或实际岗位群并适应其需要，具有可持续发展潜力的应用型人才;担负着积极为地方工业化、城镇化建设输送各类应用性本地化人才的重任。因此，要求培养的专业人才具有扎实的基础理论和专业基础知识、较强的工程实践能力和创新意识，这样才能尽快地胜任工作。电子工艺实习是工艺性、实践性的技术基础课;课程目标是培养学生创新实践能力;它既是基本技能和工艺知识的入门向导，又是创新精神的启蒙，创新实践能力的基础;既是理工科各相关专业工程训练的重要内容，也是所有学生素质教育的基本环节之一。电子工艺实习课程通过课堂教学和实践，让学生了解一般电子工艺知识;并以典型电子产品为对象，通过印制电路板的设计和制作、元器件的检测和焊接以及整机的安装和调试等步骤，使学生初步掌握电子产品的设计和制造方法，得到基本工程训练;同时进行工程意识和科学作风培养;为学习后续课程和其他实践教学环节，以及从事实际工
作奠定基础。二、切实加强教学实践环节，确保课程教学目标的实现(一)优化教学实践内容。电子工艺实习教学的基本内容主要包括：学生在实习过程中了解安全用电知识，学会安全操作规程，了解常用元器件的类别、型号、规格参数、符号、测量方法、主要性能和一般选用原则，熟悉电子产品装接工艺的基本知识和要求，掌握手工焊接电子产品的焊接、装配、调试技术，同时在实习中培养学生严谨的科学态度和良好的工作态度。因此，钦州学院根据地方需求、学校实际，优化教学实践内容，整合为三个模块：第一模块是仪器仪表的使用，主要包括电流表、电压表、稳压电源、万用表、数字电桥、毫伏表、信号发生器、示波器等常用仪表的使用;第二模块是电子元器件的识别与检测，主要包括电阻器、电容器、电感器、变压器、半导体元件、开关与接插件、保险元件、继电器、集成电路、晶振和陶瓷元件、敏感元件、片状元件等元器件的识别与检测，以及这些元器件的`简单应用;第三模块是电子产品的设计与制作，主要包括人工焊接技能训练和pcb板的制作。(二)改革教学方法和手段。随着高等院校不断的扩招，大学生精英教育转为大众化教育，学生的素质有所下降，动手能力不强、创新意识不高是大学生普遍存在的问题。地方高校生源面较广，学生的素质不高，知识水平参差不平，这给教学实践提出了难题，更需要依照教学规律，探求新的教学模式，改革教学方法和手段，提高教学质量。1.合理安排时间。按照人才培养方案，电子工艺实习在第二学期开设，为集中2周的实践训练。但由于一个学期往往同时开设多门课程，有许多课程又无法集中安排，故安排2周集中训练是不实
