节流装置的选择与应用

节流装置的选择与应用
节流装置的选择与应用

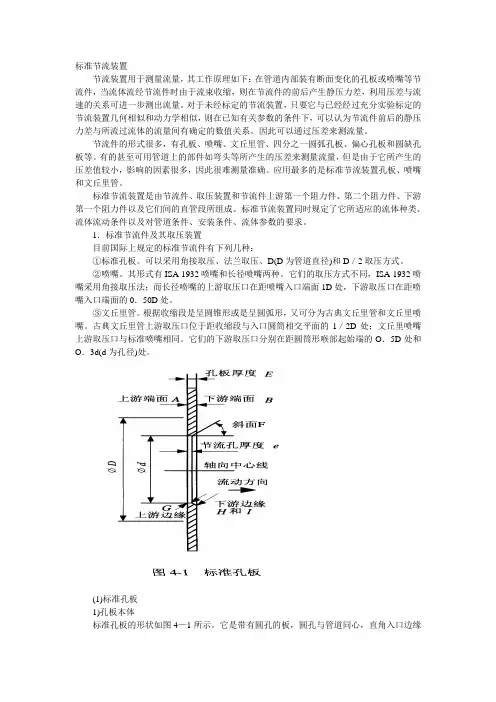

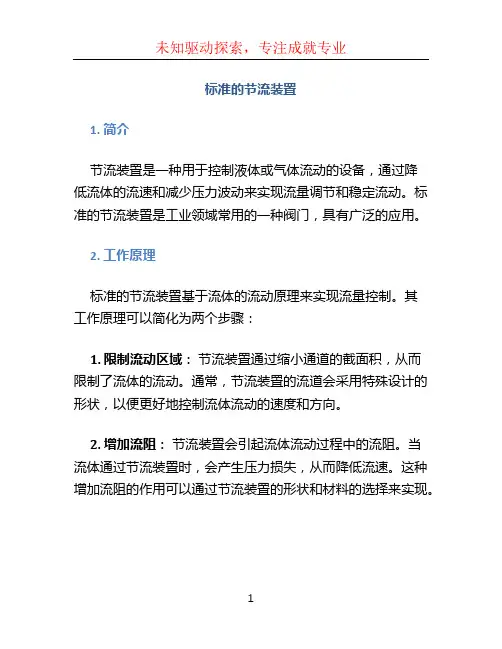

标准节流装置

标准节流装置 节流装置用于测量流量,其工作原理如下:在管道内部装有断面变化的孔板或喷嘴等节流件,当流体流经节流件时由于流束收缩,则在节流件的前后产生静压力差,利用压差与流速的关系可进一步测出流量。对于未经标定的节流装置,只要它与已经经过充分实验标定的节流装置几何相似和动力学相似,则在已知有关参数的条件下,可以认为节流件前后的静压力差与所流过流体的流量间有确定的数值关系。因此可以通过压差来测流量。 节流件的形式很多,有孔板、喷嘴、文丘里管、四分之一圆弧孔板、偏心孔板和圆缺孔板等。有的甚至可用管道上的部件如弯头等所产生的压差来测量流量,但是由于它所产生的压差值较小,影响的因素很多,因此很难测量准确。应用最多的是标准节流装置孔板、喷嘴和文丘里管。 标准节流装置是由节流件、取压装置和节流件上游第一个阻力件、第二个阻力件、下游第一个阻力件以及它们间的直管段所组成。标准节流装置同时规定了它所适应的流体种类、流体流动条件以及对管道条件、安装条件、流体参数的要求。 1.标准节流件及其取压装置 目前国际上规定的标准节流件有下列几种: ①标准孔板。可以采用角接取压、法兰取压、D(D为管道直径)和D/2取压方式。 ②喷嘴。其形式有ISA 1932喷嘴和长径喷嘴两种。它们的取压方式不同,ISA 1932喷嘴采用角接取压法;而长径喷嘴的上游取压口在距喷嘴入口端面1D处,下游取压口在距喷嘴入口端面的0.50D处。 ③文丘里管。根据收缩段是呈圆锥形或是呈圆弧形,又可分为古典文丘里管和文丘里喷嘴。古典文丘里管上游取压口位于距收缩段与入口圆筒相交平面的1/2D处;文丘里喷嘴上游取压口与标准喷嘴相同。它们的下游取压口分别在距圆筒形喉部起始端的O.5D处和O.3d(d为孔径)处。 (1)标准孔板 1)孔板本体 标准孔板的形状如图4—1所示。它是带有圆孔的板,圆孔与管道同心,直角入口边缘

节流装置

节流装置 ★ 概述 节流装置与差压变送器配套构成差压式的流量计被广泛地应用于单相条件下的液体、气体、 蒸汽的流量测量、控制和调节,因而在石油、化工、电力、冶金、轻纺、食品、军工等行业。 由于结构简单、制作方便、使用可靠、性能稳定、价格低廉等优点而成为流量仪器中应用最广 泛、最成熟的一种。 ★ 测量原理 在充满流体的管道内,安装一个节流件(如孔板、喷嘴等);当被测流体流过节流件时,流束 将在节流件处形成局部收缩,从而使收缩截面内平均流速增加;在节流件的上游侧静压力上升, 下游侧静压力下降,于是在节流件上下游侧就会产生静压力差ΔP 。在已知有关参数条件下,根据 连续性方程和伯努力方程可以推导出静压力差与流体流量之间的数值关系,这个关系可以用下面 基本公式计算: Q m = CE ε4π d 2P ?.2ρ Q V = ρm Q Q m ----流体质量流量kg/h Q m ----流体体积流量m 3/h C------ 流出系数 C = E α 无量纲 ΔP----静压力差 Pa ρ---流体密度 kg/m 3 ε---流束膨胀系数,无量纲 E-----渐近速度系数, E=4 11 β- β----直径比,β= d/D 无量纲 D----管道内径mm d---节流件的关孔或喉部直径mm

★ 结构和使用范围 1/4圆喷嘴: 适用于雷诺数较低,一般在2×102~ 6 圆缺孔板: 适用于测量脏污介质(如高炉煤气、泥浆等) 双重孔板: 由相互按一定距离安装在直管段中的两块孔板组成,适用于雷诺数较低,一般在3×103~3×105 文丘利管: 适用于直径比β为0.4~0.7之间,雷诺数范围在2×105~2×106,管径范围为200~2000mm ,其压力损失比孔板、喷嘴 ★

孔板流量计选型

孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量装置,可测量气体、蒸汽、液体及天然气的流量,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。 孔板流量计相关参数下面安徽康泰来为您分享! 孔板流量计节流装置结构简单,且牢固、性能稳定可靠,是工业中常用到的流量测量仪表,孔板流量计节流装置通常分为:标准孔板、圆缺孔板、偏心孔板、内藏孔板、限流孔板、环形孔板、喷嘴孔板、环室孔板等,孔板流量计节流装置与差压变送器配套使用,充满管道的流体,当它们流经管道内的节流装置时,流体将在节流装置的节流件处形成局部收缩,节流装置使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后

产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小,孔板流量计前后产生一个静压力差,该压力差与流量存在着一定的函数关系,流量越大,压力差就越大.差压信号传送给差压变送器,转换成4~20ma信号输出,远转给流量积算仪,实现流体流量的计量.质量型流量计,利用智能型差压变送器,对工况温/压进行自动补偿后,实现对流体质量流量的测量。 标准孔板是一类规格最多的标准节流装置,广泛应用于各种流体特别是气体流量测量中,孔板的结构因压力、通径、取压方式的不同而不同。 智能节流装置(孔板流量计)是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的流量计,该孔板流量计采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便,牢固,性能稳定可靠. 一体化孔板流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量,孔板流量计节流装置包括环室孔板,喷嘴等。 环形孔板是冷凝水可以从环形孔板的边沿流走,最小流通面是紧贴管内壁的圆环,而标准孔板最小流通面是处于管中心的同心圆。流体中的杂质流速较低,一般是紧贴着管壁边流动。 孔板流量计结构:节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等取压装置:环室、取压法兰、夹持环、导压管等、连接法兰、紧固件、测量管,标准孔板按常用取压方式可分为角接取压、法兰取压、径距取压三种类型。 安徽康泰电气有限公司生产的仪器仪表包括:热电阻、热电偶、双金属温度计、温度变送器、压力表、压力变送器、液位计、液位变送器、流量计、智能数显仪、仪表管阀件等,电线电缆包括:电力电缆、

节流装置

目 录 1、用途: (1) 2、工作原理: (1) 3、结构特点: (1) 4、技术规格: (2) 5、安装: (2) 6、使用与维护: (6) 节 流 装 置 订 货 咨 询 规 格 单 (8) 节流装置附件: (9)

1、用途: 测量流经管道介质流量的方法有几种,但其中应用最为广泛,最为普遍的是差压式流量计。它由节流装置和差压计或者由节流装置与差压变送器同二次仪表共同组成。节流装置的使用历史悠久,在国际、国内都已标准化。节流装置是差压测量时的一次元件,人们利用它在管道内使流体产生差压。利用导压管把节流装置前后产生的差压传送给差压变送器,再输入到二次仪表,便显示出管道内流体的瞬时流量或累计流量。利用调节仪表也可以对流量进行调节。 节流装置结构简单,测量准确,使用可靠,检修、维护都很方便。 2、工作原理: 节流装置是人为的在介质流通的管道内造成节流(如图1所示)。当被测介质流过节流装置之后,造成一个局部收缩,流束集中,流速增加,静压力降低,于是在节流件的上、下游两侧产生一个静压力差。这个静压力差与流量之间呈一定的函数关系,流量越大,所产生的静压力差越大,因此通过测量差压的方法,就可测得流量。 1.流件 2.差压计 1.流件 2.差压计 图1a 孔板原理图 图1b 长径喷嘴原理图 3、结构特点: 3.1 环室取压标准孔板 属标准孔板,由于实现了环室取压,提高了测量精度,缩短了安装时所需最小直线管段长度。 3.2 角接单独钻孔取压标准孔板 属标准孔板,当管径在400毫米以上时,多采用此种形式。取压方式为法兰单独钻孔取压,圆形均压环取压或方形均压环取压。孔板形式可为带柄孔板或非标准的圆缺孔板等。 3.3 法兰取压标准孔板 属标准孔板,它不论管道直径大小,其上、下游取压孔中心均位于距孔板两侧端面各1英寸(25.4mm)处。 3.4 径距取压标准孔板 属标准孔板,取压方式为管道取压。上游取压孔中心位于孔板前端面一倍管道

流量计的选型指导

一、自动化仪表选型的一般原则 检测仪表(元件)及控制阀选型的一般原则如下: 1.工艺过程的条件 工艺过程的温度、压力、流量、粘度、腐蚀性、毒性、脉动等因素是决定仪表选型的主要条件,它关系到仪表选用的合理性、仪表的使用寿命及车间的防火、防爆、保安等问题。 2.操作上的重要性 各检测点的参数在操作上的重要性是仪表的指示、记录、积算、报警、控制、遥控等功能选定依据。一般来说,对工艺过程影响不大,但需经常监视的变量,可选指示型;对需要经常了解变化趋势的重要变量,应选记录式;而一些对工艺过程影响较大的,又需随时监控的变量,应设控制;对关系到物料衡算和动力消耗而要求计量或经济核算的变量,宜设积算;一些可能影响生产或安全的变量,宜设报警。 3.经济性和统一性 仪表的选型也决定于投资的规模,应在满足工艺和自控的要求前提下,进行必要的经济核算,取得适宜的性能/价格比。为便于仪表的维修和管理,在选型时也要注意到仪表的统一性。尽量选用同一系列、同一规格型号及同一生产厂家的产品。 4.仪表的使用和供应情况 选用的仪表应是较为成熟的产品,经现场使用证明性能可靠的;同时要注意到选用的仪表应当是货源供应充沛,不会影响工程的施工进度。

流量仪表的选型 <一>一般原则1刻度选择 仪表刻度宜符合仪表刻度模数的要求,当刻度读数不是整数时,为读数换算方便,也可按整数选用。 (1)方根刻度范围 ?最大流量不超过满刻度的95%; ?正常流量为满刻度的70%~85%; ?最小流量不小于满刻度的30%。 (2)线性刻度范围 ?最大流量不超过满刻度的90%; ?正常流量为满刻度的50%~70%; ?最小流量不小于满刻度的10%。 2仪表精确度 用作能源计量的流量计,应符合《企业能源计量器具配备和管理通则(试行)》的规定。 (1)用于燃料进出厂结算的计量,±0.1%; (2)用于车间班组、工艺过程的技术经济分析的计量,±0.5%~2%; (3)用于工业及民用水的计量,±2.5%; (4)用于包括过热蒸汽和饱和蒸汽的蒸汽计量,±2.5%; (5)用于天然气、瓦斯及家用煤气的计量,±2.0%; (6)用于重点用能设备及工艺过程控制的油的计量,±1.5%;

标准节流装置的设计与计算

课程设计报告 ( 2013—2014年度第一学期 ) 课程:过程参数检测及仪表 题目:标准节流装置的设计与计算院系:自动化系 班级: 学号: 学生姓名:Acceler 指导教师:田沛 设计周数:一周 成绩: 日期:2014 年1 月15 日

一、课程设计目的与要求 本课程设计为检测技术与仪器、自动化专业《过程参数检测及仪表》专业课的综合实践环节。通过本课程设计,使学生加深过程参数检测基本概念的理解,掌握仪表的基本设计方法和设计步骤。 二、设计正文 第一类命题: 已知条件:流体为水,工作压力MPa p 7.14=,工作温度215=t ℃;管道 mm D 23320=,材料为20号钢新无缝钢管;节流件为法兰取压标准孔板,材料为 1Cr18Ni9Ti ;mm d 34.11720=;差压kPa p 91.156=?,求(1)给定差压值p ?下的水流量m q ;(2)计算测量时的压力损失。 解: (1)辅助计算: 查表得到水和水蒸气密度1ρ=856.85kg/3m ,动力粘度η=127.36 10-?Pa 2s ,管道线膨胀系数D λ=12.786 10-?/℃,节流件线膨胀系数d λ=17.26 10-?/℃,可膨胀性系数ε=1。 mm t D D D t 58.233)]20(1[20=-+=λ mm t d dt d 73.117)]20(1[20=-+=λ (2)查表可知,新无缝钢管的绝对粗糙度K=0.05~0.1mm ,(4 10K/D)max =4.29<4.9,所以直管段粗糙度符合要求。 (3)迭代计算水流量m q : 由Stolz 方程,得: 令式中0Re D = ∞,此时流出系数初始值为0C =0.60274。取精密度判据6 101-?=z ,利 用Matlab 进行迭代计算,程序代码如下: A=7912885.84;yita=127.3e-6; b=0.504;Dt=233.58; c0=0.5959+0.0312*b^2.1-0.184*b^8+2.286*b^4/Dt/(1-b^4)-0.856*b^3/Dt; c=c0;z=1; % 初值预设 5040.0== t t D d β84.79128851004.0354.0412 =-??=βηρεt t D p d A ) 62.58,:(856.0) 1(286.2)Re 10(0029.0184.00312.05959.02034475.065 .28 1 .2mm D mm D D D C D ≥--++-+=ββββ β β

柴油流量计标准节流装置

柴油流量计标准节流装置 为了提高气体特别是柴油液体流量计量的准确度,国内外专家和同行进行了大量的研究试验工作特别是美国积累了大量的资料,编制和几经修订了气体流量计量专用标准——AGAN03 报告,并在全国各油气田多处建立了燃气流量检定装置。历年来我国新老计量专家和同行为提高柴油流量计量的准确度付 出了艰辛的劳动。1965 年四川石油管理局在泸州合成油厂利用300m的大气枢 对孔板节流装置进行了标定实验研究,在实验资料的基础上结合国家计量局推 荐的27-54 规程编制了“测量燃气流量的孔板计量装置安装检定使用和管理规 程”作为柴油流量计量的依据。1983 年再次总结历年来柴油流量计量的经验, 参照当时国际国内计量流体流量的先进技术和先进标准,编写了“燃气流量的 标准孔板计量方法”,即sy104-83 部颁行业标准。与此同时建立了标准孔板节流 装置定点生产厂和长度检测室。但这只能是保障柴油流量计量准确度的软件。 由于影响气体流量计量准确度的因素多而复杂,仅仅用软件来控制每一影 响因素是不够的,纵然在标准中进行了控制,在实际使用中也是难以达到的。 就拿孔板入口边缘的尖锐度和测量管内壁的粗糙度说,加工制造中能得到控制, 使用中就不可能得到控制,因为气质和流态就多种多样,受磨蚀、创擦伤的程 度、方位就不一致,因此建设气体流量标定装置对计量装置进行实流检定是势 在必行。国内外许多专家和同行业认为要提高标准节流装置计量的准确度,实 流检定是最好的方法。只有在线实流检定才能实现真正的流量仪表校准或赋值, 因为只有此时的校准或赋值才能真正计入各种因素对流量仪表性能的影响,才 能保证量值传递链或溯源链的连续和封闭。作为容积流量计的一级标准有多种, 油置换法与钟罩式标准装置的设备较简单,但在高压时必须增压;激光开普勒 流量计不需增压,但设备复杂。德国物理技术局的高压检定设备(压力6Mpa、 流量10~2500m

节流装置培训教程

节流装置培训教程

目录 1.0 概述 2.0 原理、结构和使用范围 2.1 原理 2.2 取压方式 2.3 结构及使用范围 3.0 规格 3.1 节流件及其附件 3.2 其他流量测量一次元件 4.0 安装要求 4.1 对节流件的安装要求 4.2 对上下游管道的安装要求 4.3 对差压讯号管路的安装要求

1.0概述 流量测量方法和仪表的种类繁多,分类方法也很多。至今为止,可供工业用的流量仪表种类达60种之多。品种如此之多的原因就在于至今还没找到一种对任何流体、任何量程、任何流动状态以及任何使用条件都适用的流量仪表。 节流装置与差压计或差压变送器配套构成的差压式流量计,最广泛地被应用于单相条件下的液体、气体和水蒸汽流量的测量、控制和调节。因它具有结构简单、维护方便、使用可靠、价格低廉、准确度高等优点。 一套完整的节流装置包括:节流件、节流件的夹持件、与管道的连接件、密封件、紧固件及压力引出件。节流装置分为标准节流装置和非标准节流装置两大类。标准节流装置是指生产符合我国节流装置国家标准GB/T2624规定和ISO5167-1国际建议规范规定设计、计算、制造、检验和安装使用的各种节流装置;此外其他节流装置都属于非标准节流装置。同时,还生产目前应用普遍的特殊节流装置。如:1/4圆喷嘴、双重孔板、圆缺孔板等。 2.0 原理、结构和使用范围 2.1 测量原理 充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

节流装置维护检修规程

节流装置维护检修规程 1.1 概述 节流装置是设在管道中能使瘤体产生局部收缩的节流元件和取压装置的总称,基于伯努利方程和流体连续性原理设计而成。当流体经节流元件时,流通截面减小或突然收缩,流体流速增大,使节流元件前后产生压差。流量越大,压差越大,从而可通过测量压差来测量流量大小。 1.1.1 应用及特点 节流件的形式较多,常用的有孔板、喷嘴、文丘利管等。有些场合也采用变形节流件,如?圆孔板、圆缺孔板、双重孔板等。节流装置最常用的取压方法有法兰取压和角接取压两种。现以标准孔板为例说明。 流量测量用的节流装置结构简单、使用寿命长、适应性广,几乎能够测量各种工况下的单项流体和高温、高压下的流体的流量。标准节流装置已经不需要单独标定,精确度可达±1%,与其配套的差压计系列齐全、品种较多并有标准产品,和其他单元仪表组合可实现流量的指示、记录和积算调

节等。 节流装置的设计、加工和安装要求严格,上、下游需要有足够的直管段长度,其测量范围较窄(一般为3:1),压力损失较大,仪表刻度为非线性,有时维护工作量较大。1.2 技术标准 1.1.1 圆筒形开孔直径d:应等角距不少于4个单侧值,任何一个测量值平均值之差不得超过0.05%。d的公差见表2-3-1。 表2-3-1 圆筒形开孔直径d 公差表 1.1.2 孔板开孔圆筒形部分长度e:其尺寸为0.005D≤e≤0.02D。 在两点或多点上测得的e值之间的最大偏差不得超过0.001D。其表面的粗糙度不应高于Ra=0.80μm、Rz=3.20μm、其中为管道内径。 1.1.3 孔板厚度E:其尺寸为e≤E≤0.05D,一般可按表

2-3-2的规格选用。 表2-3-2 孔板厚度E规格选用表当E>0.02D时,出口处应有一个向下游扩散的光滑锥面,其圆锥角应在300-500之间,其表面粗糙度为Δ。各处测得E 值之间的最大偏差不得超过0.005D。 1.1.4 孔板上游侧端面上连接任意两点的直线与垂直中心平面之间的斜率应小于1%。粗糙度如下: 50mm≤D≤500mm 时,为Ra=1.6μm Rz=6.3μm 500mm≤D≤750mm时,为Ra=3.2μm Rz=6.3μm 750mm≤D≤1000mm时,为Ra=6.3μm Rz=25μm 1.1.5 孔板开孔入口边缘和出口边缘,应无毛刺、划痕和可见损伤。 1.1.6 法兰取压孔板的手柄,应刻有表示孔板安装方向的符号即流体由“+”流向“-”、孔板出厂编号、安装位号、管道内径D和孔板开孔d的实际尺寸值。环室取压孔板,上述各种符号和数据应刻在下游侧端面的边缘上。 1.1.7 角接取压时,上下右侧取压孔的轴线与孔板(或喷

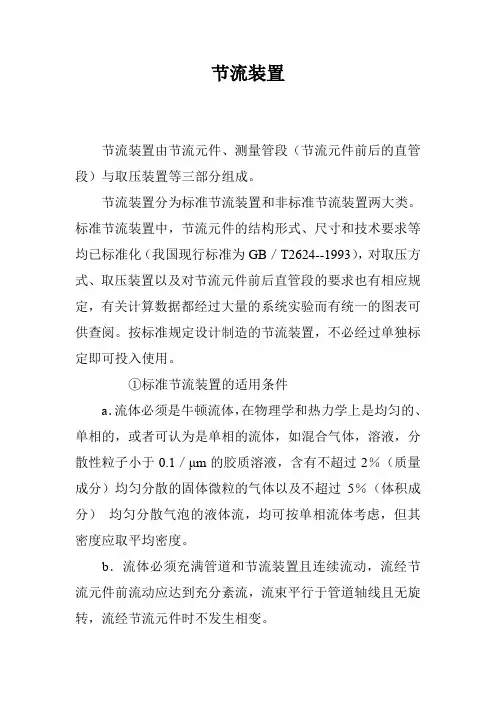

节流装置

节流装置 节流装置由节流元件、测量管段(节流元件前后的直管段)与取压装置等三部分组成。 节流装置分为标准节流装置和非标准节流装置两大类。标准节流装置中,节流元件的结构形式、尺寸和技术要求等均已标准化(我国现行标准为GB/T2624--1993),对取压方式、取压装置以及对节流元件前后直管段的要求也有相应规定,有关计算数据都经过大量的系统实验而有统一的图表可供查阅。按标准规定设计制造的节流装置,不必经过单独标定即可投入使用。 ①标准节流装置的适用条件 a.流体必须是牛顿流体,在物理学和热力学上是均匀的、单相的,或者可认为是单相的流体,如混合气体,溶液,分散性粒子小于0.1/μm的胶质溶液,含有不超过2%(质量成分)均匀分散的固体微粒的气体以及不超过5%(体积成分)均匀分散气泡的液体流,均可按单相流体考虑,但其密度应取平均密度。 b.流体必须充满管道和节流装置且连续流动,流经节流元件前流动应达到充分紊流,流束平行于管道轴线且无旋转,流经节流元件时不发生相变。

c.流动是稳定的或随时间缓变的,不适用于脉动流和临界流的流量测量,流量变化范围亦不能太大(一般最大流量与最小流量之比值不超过3:1)。 ②标准节流元件的结构形式 标准节流元件有孔板、喷嘴和文丘里管。工业上最常用的是孔板,其次是喷嘴,文丘里管使用较少。 a.标准孔板 标准孔板是一块具有与管道同心圆形开孔的圆板,如图1所示,迎流一侧是有锐利直角t入口边缘的圆筒形孔,顺流的出口呈扩散的锥形。标准孔板的各部分结构尺寸、粗糙度在“标准”中都有严格的规定。它的特征尺寸是节流孔径d,在任何情况下,应使d>12.5 mm,且直径比卢应满足0.20≤β≤0.75;节流孔厚度E应在0.005D与0.02D(D为管道直径)之间;孔板厚度E应在e与0.05D之间;扩散的锥形表面应经精加工,斜角F应为450±150。 标准孔板结构简单,加工方便,价格便宜;但对流体造成的压力损失较大,测量精度较低,而且一般只适用于洁净流体介质的测量。此外,测量大管径高温高压介质时,孔板易变形。 b.标准喷嘴

标准节流装置有那些标准节流装置有什么优点(王建中孙

1.标准节流装置有那些?标准节流装置有什么优点?(王建中孙淮清) 答:标准节流装置是按照国际标准ISO5167和ISO9300、国家标准GB/T2624-2006规定的技术条件设计、制造、使用的节流装置,无需湿标可以确定流量系数和误差。现在符合条件的在封闭管道中有:标准孔板,标准喷嘴,标准文丘里管,标准比托管,标准音速喷嘴,标准音速喷管等;明渠中有:标准堰(薄壁堰、三角堰、矩形堰、宽顶堰)。一般不需要湿标就可以根据标准规定的技术条件完成从设计、制造、安装、使用的过程。 必须满足如下条件: 1)确定的适用范围,包括介质、几何尺寸、流动条件、流体力学参数(雷诺数、粘度、压力、 温度等)、热力学参数(物性及状态)、安装条件、数据采集方式及使用方法; 2)确定的数学模型,包括流量公式、各有关系数的计算,特别是流量系数的计算; 3)确定的几何条件,管道口径(封闭管道);渠道宽度(明渠); 4)确定的安装条件,现场影响流动各因素条件; 5)确定的不确定度计算,附加不确定度计算(如果需要); 6)确定的检定周期,满足流量计使用性能的时间条件; 7)不需要湿标可以达到流量计的各项性能。 优点: 1)最大的优点是经济性好,不需湿标,可以节省大量的检定费用; 2)方便设计、制造、安装、使用,技术问题可以随时随地根据技术标准解决而不会引起分歧; 3)技术成熟,容易普及,容易掌握,容易使用; 4)稳定可靠; 5)结构简单,无活动件,工作寿命长; 6)适用于各种介质,包括液、气、汽、多相; 7)适用于各种尺寸口径(在标准范围内); 8)适用的压力、温度是各种流量计中最高的; 9)历史悠久,累计试验数据最全;理论研究的最透彻;实际经验最多; 10)有国际标准和国家标准可依。 其特点列举如下: 1)标准中详细列举节流装置的结构形式和技术要求;流出系数和可膨胀性系数计算式,应用条件及不确定度计算式等;压力损失计算式等;现场使用的条件:脉动流阀值,抑制非充分发展管流的措施,如规定直观段必要的长度,测量管和节流件的安装要求以及流动调整期的应用等标准中列举的资料是标准节流装置应用的基本资料,在全部流量测量标准中他是最完备和最成熟的。 2)标准节流装置具有丰富的关于偏离标准进行修正的资料,如AGA3号报告及ISO9300中的参考文献列举的资料,实际上国际上有关标准节流装置的资料比这些要多得多,这些资料我们称为标准节流装置的软实力,在全国流量检测件中标准节流装置的软实力是首屈一指的。 3)标准节流装置的试验数据是全世界共同完成的,数据的可靠性和可信度与只由个别厂家或科研群体完成的是不能比拟的,由全社会完成可以保证可靠的无系统偏差。美国石油测量标准手册

流量计的选型及其应用

流量计的选型及其应用 流量计在工业生产中的应用非常广泛普遍用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护等行业,它是发展生产,节约能源,改进产品质量,提高经济效益和改善管理水平的重要工具。由于流量测量技术与流量计类型繁多,测量对象复杂多样,决定了流量计在应用技术上的复杂性。因此,流量计选型具有很强的技术性和实用性。 首先必须了解清楚被测量对象的工况条件、物理化学性质、测量范围等,其次要掌握各种流量计的工作原理,以及它们的适用场合、使用条件和所具有的特性品质等;最后还要掌握各个厂家产品质量的动态信息。 常用的几种流量计 根据流量计的不同测量原理和实际生产需要来选取合理的流量计。流量测量技术按测量原理有:力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。下面介绍几种在工业生产中广泛使用的流量计,即容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、涡街流量计、超声流量计和质量流量计。 1.1容积式流量计 容积式流量计,又称定排量流量计,简称PD流量计,在流量仪表中是精度最高的一类,它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。容积式流量计按其测量元件分类,可分为椭圆齿轮流量计、刮板流量计、双转子流量计、旋转活塞流量计、往复活塞流量计、圆盘流量计、液封转筒式流量计、湿式气量计及膜式气量计等。其特点是计量精度高,安装管道条件对计量精度没有影响,可用于高粘度液体的测量,测量范围宽,其中直读式仪表无需外部能源可直接获得累计、总量,清晰明了,操作简便。但是它的体积庞大,被测介质种类、口径、介质工作状态局限性较大,不适用于高、低温场合,大部分仪表只适用于洁净单相流体,会产生噪声及振动。容积式流量计中椭圆齿轮式和腰轮式流量计已被广泛使用。 1.2 差压式流量计 差压式流量计是根据安装于管道中流量检测件产生的差压、已知的流体条件

节流装置的选型及应用

节流装置的选型及应用 开封仪表有限公司 教授级高级工程师 邵朋诚

我们开封仪表有限公司是著名的流量仪表研发、制造、测试基地,建厂50余年来,在流量仪表方面多有建树,可以说,我们的企业在产品品种和规格方面是国内流量仪表厂家的龙头。由于流量测量的特殊性,市场上出现并使用的流量仪表种类众多,其中市场占有量最大的仍然是节流装置。广大用户很想了解节流装置选型和应用方面的知识,这是一个复杂的问题。限于本人的知识水平,我无法全部解决大家的问题,在这里,本人就这一议题从以下4个方面和大家交流、切磋。讲得不对的地方,欢迎批评、指正。 1.基础知识 虽然基础知识对于一位急于选型和使用的用户来说似乎是“远水不解近渴”,但了解基础知识的确能帮助用户最佳选型、最佳使用。以下通过介绍几个名词来了解一些基础知识、有利于了解节流装置的基本原理。 (1)流量 定义:在一定时间(秒、分、小时)内通过某指定截面内的物料量。若物料量是以体积(容积)单位(如升、立方米)来表示,则称为体积(容积)流量,此时尚需注明是标况(0℃或20℃,101.33kPa)或工作状况下,需注明是在哪一个温度、压力下的体积(这一点特别重要);若以质量单位(如千克、吨)表示,则称质量流量。注意区分“流速”、“流速分布”“流通截面”的含意。对于插入式仪表,直接测量的实际上是流速,要得知流量还需要“流速分布”。 (2)密度

定义:单位体积的介质所具有的质量。 介质的密度与其组分、温度、压力、湿度等有关。节流装置的输出值与此有关。由于流体介质的复杂性,这个参数往往是变动的,如果不能进行实时补偿,将会直接影响流量的测量精度。 (3)粘度 定义:流体的粘度是表征分子微观作用的宏观表现的物理量。 A.气体:是由无规则分子运动(热运动)引起的; B.液体:是由分子间的引力、因流层间的速度差而产生的。 主要有三种表示方法: ①动力粘度:μ=剪切压力τ/剪切速率d 称为牛顿内摩擦定律。国际单位制(SI制) Pa·s(帕·秒),常用其103-:mpa·s(厘泊cp) ②运动粘度(比密粘度)υ=μ/ρ SI单位 m2/s 常用其103-: mm2/s(厘司特cst). ③“条件”粘度,是在一定条件下的粘度。主要有:恩格勒度(恩氏度)、赛波特秒(赛氏秒)、雷德伍德秒(雷氏秒)等。 (4)等熵指数κ:可逆绝热(等熵)转换条件下,介质压力相对变化与密度相对变化之比。 对于节流装置、临界流流量计及热式流量计,需要知道等熵指数κ,因为节流装置测量气体流量时需要计算可膨胀性系数ε、临界流流量计需要计算临界流函数C 。一般用气体的“比热比”代替。 (5)雷诺数:是表征流体流动特性的一个参数,它等于流体流 动时惯性力与粘滞力之比:R e = ν ul是一个无量纲的纯数

节流装置安装使用说明

节流装置 型号LG□□ 节流装置 安装使用说明书 目录 1.0 概述 2.0 原理、结构和使用范围 2.1 原理 2.2 取压方式 2.3 结构及使用范围 3.0 规格 3.1 节流件及其附件 3.2 其他流量测量一次元件 4.0 安装要求 4.1 对节流件的安装要求 4.2 对上下游管道的安装要求 4.3 对差压讯号管路的安装要求 1.0 概述 节流装置和差压计或差压变送器配套构成的差压式流量计,最广泛地被使用于单相条件下的液体、气体和水蒸汽流量的测量、控制和调节。因它具有结构简单、维护方便、使用可靠、价格低廉、准确度高等优点。 我厂是制造节流装置的专业厂,生产符合我国节流装置国家标准规定的和ISO5167-1国际建议规范规定的各种节流装置。同时,还生产目前使用普遍的特殊节流装置。如:1/4园喷嘴、双重孔板、园缺孔板等。 本厂提供的整套角接取压、法兰取压和D-D/2取压孔板,ISA1932喷嘴、长径喷嘴和文丘利管,其技术条件符合中华人民共和国国家标准GB/T2624-93和国际标准ISO5167-1的规定,不需个别标定。除上述整套节流装置以外的特殊节流装置,在准确度要求较高时应进行个别标定。 我厂除向用户提供成套节流装置外,还可根据用户需要单独提供各种节流件和取压装置。 2.0 原理、结构和使用范围

力差和流量之间有确定的数值关系,所以通过测量差压以及在已知流过流体的性质和其他有关环境条件下,即可根据通用的国际标准计算流量。 2.2 取压方式 2.2.1 角接取压法: 用于孔板及ISA1932喷嘴。角接取压的取压方法有单独钻孔取压和环室取压。对孔板,节流件上下游侧取压孔和节流件前后端面平齐。见图1,对ISA1932喷嘴,见图2。 2.2.2 法兰取压法: 用于孔板,也称1"取压法,节流件上下游侧取压孔轴心线分别位于距节流件前后端面25.4 ±0.8mm的位置上。见图3。 2.2.3 D-D/2取压法: 用于孔板、长径喷嘴,节流件上下游侧取压孔中心线分别位于距进口端面1D和1/2D处。见图4和图5。 2.3 结构及使用范围 根据中华人民共和国家标准GB/T2624-93和国际标准ISO5167-1规定,节流装置适用的流量量程比为3(即最大和最小适用流量之比),在个别情况下允许量程比为4,如果量程比大于上述值,则在使用同一台差压计时在小流量时的测量误差很大。 2.3.1 角接取压标准孔板: 适用直径比β为0.22~0.75,雷诺数为R eD≧5000管道为50~1000mm,允许外推到5000mm。 β=d/D,d:孔板开孔直径;D:管道实际内径 2.3.2 法兰取压孔板及D-D/2取压孔板 适用的直径比β为0.2~0.75,雷诺数为R eD≧1260β2D,适用管道内径为50~1000mm,其几何结构和角接取压孔板相同,只多一个手柄。 2.3.3 ISA1932 喷嘴和长径喷嘴 适用的直径比β为ISA1932喷咀为0.32~0.8, 雷诺数为R e D=2×103~107, 适用管道内径为50~ 500mm, 对长径喷咀为0.2~0.8, 雷诺数为R e D=104~107,适用管道内径为50~630mm,且压力损失较孔板小。见图2和图5。 2.3.4 1/4园喷咀 适用雷诺数较低,一般在R eD=2×102~105,管道内径为25~400mm,其结构如图6。 2.3.5 双重孔板 由相互按一定距离安装在直管段中的两块孔板组成,适用雷诺数较低,一般在R eD=3×103~105,其结构如图7。 2.3.6 园缺孔板 适用于测量脏污介质,(如高炉煤气、泥浆等),其结构如图8。 2.3.7 文丘利管 适用的直径比β为0.4~0.7,雷诺数范围为R eD=2×105~2×106管径范围200~3000mm,其压力损失比孔板、喷咀小。结构见图9。 3.0规格 3.1节流件及其附件,见表1 表l 节流件型号取压方式 规格和参数 供货方式采用标准公称管径 Dg(mm) 公称压力 Pn(Mpa) 标准孔板LGBH 角接(环室)取压50~400 1.6~10.0 成套或部件 GB/T2624-93 ISO5167-1 LGBZ 角接(钻孔)取压400~1000 0.6~1.6 成套或部件 LGBH 角接(八槽)50~250 10.0~20.0 成套或部件 LGBH 角接(高压)15~150 20.0~32.0 成套或部件 LGBF 法兰取压50~1000 0.6~2.5 成套或部件GB/T2624-93 ISO5167-1 LGBF 法兰取压50~400 4.0~10.0 成套或部件

节流装置选型说明书(中性)

LG节流装置 选 型 使 用 说 明 书

目录 1.产品功能用途和适用范围 (1) 2.产品型式及编码 (1) 2.1 产品型号及编码 (1) 2.2 产品组成 (3) 3.产品工作原理与主要结构 (4) 3.1 原理 (4) 结构 (4) 4.基本参数 (5) 4.1执行标准 (5) 4.2 公称通径 (5) 4.3 公称工作压力 (5) 4.4 精确度等级 (5) 5.安装使用和调整 (5) 5.1 安装的基本要求 (5) 5.2 对管道的要求 (5) 5.3 对导压力管的要求 (6) 5.4 使用和调整 (10) 6.保养、修理及常见故障排除 (10) 7.供应成套性 (10) 7.1 仪表成套性 (10) 7.2 随机文件 (10) 8.订货须知 (13)

节流装置使用说明书 1产品功能用途和适用范围 测量流经管道介质流量的方法有多种,但其中应用最广泛、最普遍的是节流装置,它的使用历史悠久,在国际、国内都已经标准化,在石油、化工、冶金、电力、轻纺、科研等行业的生产过程中,大量地使用着各种类型的节流装置进行流体流量的测量,控制和调节,节流装置具有结构简单、牢固、工作可靠、性能稳定、精确度高、价格低廉等优点,因而节流装置的用量与其它流量仪表相比占有绝对优势。 节流装置与差压流量变送器配套使用,现场量程连续可调,并能输出标准信号(0~10mAD、C或4~20mAD、C)再输入到二次仪表,便显示出管道内流体的瞬时流量和累积总量,若把标准信号输入到工业控制机,可以自动整点打印出瞬时流量和累积总量,为用户的使用提供了很大方便。 节流装置包括标准节流装置(包括标准孔板、标准喷嘴、标准文丘里管、V型锥、长径喷嘴、楔形流量计、弯管流量计等),和非标准节流装置(包括四分之一圆喷嘴、四分之一圆孔板、小孔板、双重孔板、圆缺孔板、锥形入口孔板等),取压方式有环室取压、法兰取压、当流体的雷诺数较低者或含有杂质时,可选用非标准节流装置。 2产品型式号及编码 2.1产品型号及编码 节流装置的型号及含义如下 LGB —XX X X XX X X A码B码C码D码E码F码 F:法兰取压 J:环室取压 孔板节流装置 A~F码的含义如下: A码—表示管道公称通径用二位数表示; B码—表示公称工作压力,用一位数表示; C码—表示公称通径管子外径尺寸系列(GB1245-90),用一位数表示; D码—表示孔板类别,用二位数表示; E码—表示孔板材质与法兰材质,用一位数表示; F码—表示孔板附件,用一位数表示。 上述各码具体代码详见《节流装置编码一览表》。 2.2 产品组成 a 法兰取压的节流装置:由取压法兰、节流件、密封垫片及紧固件,配二次 仪表可显示瞬时流量及累积总量。 b环室取压的节流装置:由法兰、环室、节流件、密封垫片及紧固件,配二次仪表可显示瞬时流量及累积总量。

标准节流装置的管道条件和安装、使用要求--常州成丰分享

节流装置是包括节流件、取压装置和前后测量管在内的整个装置。当充满管道的流体流经节流装置时,在节流件前后产生一压力差,并通过取压装置将差压信号传给差压计检出,从而确定其流量的大小。 由于标准件节流装置的流量系数都是在一定的条件下通过试验取得的。因此,除对节流件和取压装置有严格的规定外,对管道、安装、使用条件都有严格的规定。如果实际工作中偏离了规定条件,则引起的流量误差是难以估计的。 1.管道条件 (1) 安装节流件用的管道应该是直的,并且是圆形管道。 (2) 管道内壁可以是光滑,也可以是粗糙的,但一定要需要洁净,不应混有杂质。 (3) 节流件前后要有足够长的直管道长度。但是,在工业管道上常常会有拐弯、分叉、汇合、闸门等局部阻力件出现,原来平稳的流束流过这些阻力件时会受到严重的扰乱,而后流经相当长的管段才会恢复平稳。因此,要根据局部阻力的不同情况,在节流件前后设置不同长度的直管段。 2安装要求 (1) 节流件在管道中的安装应保证其前端面与管道轴线垂直,垂直度不得超过±1°,同时还应保证其开孔与管道同心。 (2) 夹紧节流件用的密封垫片(包括环室与法兰、环室与节流件和法兰取压的法兰与孔板之间的垫片),在夹紧后不得突入管道内壁。垫片不能太厚,最好不超过0.5mm。 (3) 新装管路系统必须在管道冲洗和扫线后再进行节流件的安装。 (4) 凡是用于调节流量的阀门,最好安装在节流件后最小直管段以外。 (5) 节流装置的各管段和管件的连接处不得有任何管径突变。 3.使用要求 标准节流装置在使用时,必须满足下列条件 (1) 流体必须充满圆管和节流装置,并连续的流经管道。 (2) 流体必须是牛顿流体,在物理学上和热力学上是均匀的,单相的,或者可以认为是单相的,包括气体、溶液。 (3) 流体流经节流件时不发生相变。 (4) 流体流量不随时间变化,或变化较缓慢。 (5) 流体在流经节流件前,其流束必须与管道轴线平行,不得有旋转流。 节流装置的形式多种多样,常州成丰拥有在实际生产中使用最多的标准节流件,分别是标准孔板、标准喷嘴以及标准文丘里管。在此将此文献给所有流量计厂家及用户,常州市成丰流量仪表有限公司在自身发展的同时,也希望各行业同仁,尤其是流量计用户们,能真正买到适合自己的产品,并将产品好好的维护下去。
