五）沥青面层的铺筑 1、材料要求 ①沥青：各项指标应符合重交通道路石油沥技术要求。 ②矿料：应进行视密度、含水量、筛分、浸水性等指标测定。 ③力学性能：测定压碎值、磨耗率、磨光值、软石含量等性能测定。 ④集料技术要求与规格：测定视密度、坚固性、砂当量等技术指标。 2、主要的机械设备 ①间歇式沥青拌和楼3台；（其中120T/h二台、140-160T/h —台）； ②摊铺机3台（其中LTU-120一台，ABG42二台）； ◎压路机YZ-12型4台； ? ZL50装载机6台； 3、沥青混合料配合比设计 ◎1 目标配合比设计： a 依据工程实际使用材料计算各种用量； b 依据筛分确定集料比例； c 进行马歇尔试验确定沥青的最佳用量； d 检验高温抗车辙性能； ◎2 生产配合比设计 a 从各热料仓取样筛分； b 调整料仓进料比例； c 依据目标配合比设计沥青用量，最佳沥青用量为± %； d 进行马歇尔试验, 确定生产配合比最佳沥青用量。
◎生产配合比验证阶段 拌和机按生产配合比结果进行试拌、铺筑试验段，并取样进行马歇尔试验，同时从路上钻取芯样观察空隙率大小，由此确定生产用的标准配合比。 4、拌和、铺筑试验路段 ◎1 试料：不断地对拌和出来的沥青混合料进行检验和调整，使拌和机生产出来的混合料组成符合设计要求； ◎2 铺筑试验段：选择长度200 米，与主路线相同或相近的路段进行铺筑。◎3 检验施工组织、施工工艺、机械设备的配套、组合是否合适；确定摊铺的松铺系数，最佳摊铺温度、碾压温度、碾压遍数、碾压速度、压路机的组（配）合以及人员的组织问题； ◎4 进行总结，对存在的问题制定改进措施，并向指挥部、总监办提交试验路段的总结报告，经批准后方可进行开工。 5、沥青混合料的拌和（运转与操作） a、冷料喂送； b、集料烘干与加热，控制在160—1800C之间。 c、料尘收集与控制排放烟气； d、热集料筛分； e、热集料称量； f、沥青加热、控制温度155—1650C; g、沥青称送； h、沥青混合料的拌和与温度控制，控制温度145—1650C； 6、检查常见的问题 a 目测：有无“花白料”，拌和是否均匀; b 检测混合料温度； c 通过马歇尔试验，检验各项指标； d 抽提试验，检验油石比要求； e 矿料筛分检验矿料级配。 7、运输a 车况良好，车厢清洁，用篷布覆盖； b 根据产量、运输距离和保通路况确定运输车辆数量。
第5期（总第118期） ■综合论述 国内外沥青路面设计方法分析 姚连军1，李丽2 （1.重庆市交通规划勘察设计院，重庆401121；2.重庆交通大学，重庆400074） 摘要基于国内外沥青路面现有设计体系，介绍了经验法、力学-经验法、基于性能设计法三大类别，并针对其代表性的设计方法的特点进行了评析；结合我国沥青路面结构设计体系，指出我国设计体系中存在的设计指标、路面材料设计参数、交通荷载等方面存在缺陷，并提出相应的建议。 关键词道路工程；沥青路面；设计方法；设计指标 Abstract：Based on current design of asphalt pavement both home and abroad，the paper has made introduction to three means of design，namely empirical method，stress empirical method and property-centered method.Moreover，it has made comments on certain representative features of designs.Taking structure design of asphalt pavement in China into account，the paper presents some demerits in design target，parameter of pavement materials，traffic capacity and the like and finally proposes solutions to such problems. Keywords：highway engineering，asphalt pavement，means of design，design target 沥青路面是在柔性基层、半刚性基层上，铺筑一定厚度的沥青混合料作面层的路面结构。沥青路面设计的任务是根据使用要求及气候、水文、土质等自然条件，密切结合当地实践经验，设计经济合理的路面结构使之能起到承受交通荷载和环境因素的作用，在预定的使用期限内满足各级公路相应的承载能力、耐久性、舒适性和安全性的要求。以沥青路面为主的柔性路面设计理论与方法研究已有近百年的历史，其发展历程经历了经验法和力学-经验法、基于性能的设计方法等类型。 1国外沥青路面设计方法 1.1经验法 经验法主要通过对试验路或使用道路的实验观测，建立路面结构（结构层组合、厚度和材料性质）、荷载（轴载大小和作用次数）和路面性能三者间的经验关系。最为著名的经验设计方法有CBR法和AASHTO法。 CBR法[1~2]以CBR值作为路基土和路面材料（主要是粒料）的性质指标。通过对已损坏或使用良好的路面的调查和CBR测定，建立起路基土CBR轮载～路面结构层厚度（以粒料层总厚度表征）三者间的经验关系。利用此关系曲线，可以按设计轮载和路基土CBR值确定所需的路面层总厚度。路面各结构层次的厚度，按各层材料的CBR值进行当量厚度换算。不同轮载的作用按等弯沉的原则换算为设计轮载的当量作用。此方法设计过程简单，概念明确，适用于重载、低等级的路面设计；但CBR值仅是一种经验性的指标，并不是材料承载力的直接度量指标，它与弹性变形量的关系很小。而路基土应工作在弹性范围内的应力状态下，因而，路面结构设计对路基土的抗剪强度并无直接兴趣，更关心的是路基土的回弹性质（回弹模量）及其在重复荷载作用下的塑性应变。 AASHTO法[3~4]是在AASHO试验路的基础上建立的，整理试验路的试验观测数据，得到的路面结构-轴载-使用性能三者间的经验关系式。AASHTO方法提出了现时服务能力指数（PSI）的概念，以反映路面的服务质量。不同轴载的作用，按等效损坏（PSI）的原则进行转换。路面使用性能指标PSI，主要受平整度的影响，与裂缝、车辙、修补等损坏的关系很小。因此，这是一项反映路面功能性能的指标，而不是表征路面结构性损坏的指标。此外，这个方法源于一条试验路的数据，仅反映一种路基土和一种环境条件，推广应用于其它地区或国家时便存在着很大的局限性。但AASHO试验路的测定数据得到了良好的整理和保存，为许多力学-经验法的设计指标和参数验证提供了丰富的依据[5]。AASHO法提出了轴载换算的概念和公式，考虑了结构的可靠度和排水条件的影响，这些思想对后来世界各国的设计思想产生了很大的影响。1.2力学-经验法 力学-经验法利用在力学反应量与路面性能（各种损坏模式）之间建立的性能模型，按设计要求设计路面结构。从20世纪60年代初开始，各国科技人员致力于研制和实施沥青路面的力学-经验设计法，著名的有AI法和Shel1法。 Shell法[6]是由英、荷壳牌石油公司研究所研究、发展和完善起来的。在该设计方法中，混合料的粘弹性性质以其劲度模量体现，其值取决于沥青含量、沥青劲度和沥青混合料的空隙率。路基模量受应力影响，路基动态模量可以通过现场的动态弯沉试验在道路实际湿度条件和荷载条件下测定，也可在室内通过三轴仪测定。此方法中交通荷载以标准双轮轴载次数为代表，设计年限内的累计轴次即为设计寿命。临界荷位的应力应变由计算机程序BISAR计算。Shell设计法考虑了控制疲劳开裂的沥青层底面的容许水平拉应变ε fat 和控 制永久变形的路基顶面的容许竖向压应变ε z 两项主要设计标准和水泥稳定类材料底面的弯拉应力和路表面的永久变 3 ··
热拌沥青混合料面层质量检验应符合下列规定： 主控项目 1）沥青混合料面层压实度，对城市快速路、主干路不应小于96％；对次干路及以下道路不应小于95％。 检查数量：每1000m2测1点。 检验方法：查试验记录（马歇尔击实试件密度，试验室标准密度）。 2）面层厚度应符合设计规定，允许偏差为＋10～－5mm。 检查数量：每1000m2测1点。 检验方法：钻孔或刨挖,用钢尺量。 3）弯沉值，不应大于设计规定。 检查数量：每车道、每20m，测1点。 检验方法：弯沉仪检测。 一般项目 3表面应平整、坚实，接缝紧密，无枯焦；不应有明显轮迹、推挤裂缝、脱落、烂边、油斑、掉渣等现象，不得污染其他构筑物。面层与路缘石、平石及其他构筑物应接顺，不得有积水现象。 检查数量：全数检查。 检验方法：观察。 4热拌沥青混合料面层允许偏差应符合表8.5.1的规定。 表8.5.1 热拌沥青混合料面层允许偏差
注：1 测平仪为全线每车道连续检测每100m计算标准差σ；无测平仪时可采用3m直尺检测；表中检验频率点数为测线数； 2 平整度、抗滑性能也可采用自动检测设备进行检测； 3 底基层表面、下面层应按设计规定用量洒泼透层油、粘层油； 4 中面层、底面层仅进行中线偏位、平整度、宽度、横坡的检测； 5 改性（再生）沥青混凝土路面可采用此表进行检验； 6 十字法检查井框与路面高差，每座检查井均应检查。十字法检查中，以平行于道路中线，过检查 井盖中心的直线做基线，另一条线与基线垂直，构成检查用十字线。 检验标准 9.4.1 沥青贯入式面层质量检验应符合下列规定：
主控项目 1沥青、乳化沥青、集料、嵌缝料的质量应符合设计及本规范的有关规定。 检查数量：按不同材料进场批次，每批次1次。 检验方法：查出厂合格证及进场复检报告。 2压实度不应小于95%。 检查数量：每1000m2抽检1点。 检验方法：灌砂法、灌水法、蜡封法。 3弯沉值，不得大于设计规定。 检查数量：按设计规定。 检验方法：每车道、每20m，测1点。 4面层厚度应符合设计规定，允许偏差为－5～＋15mm。 检查数量：每1000m2抽检1点。 检验方法：钻孔或刨坑，用钢尺量。 一般项目 5表面应平整、坚实、石料嵌锁稳定、无明显高低差；嵌缝料、沥青应撒布均匀，无花白、积油，漏浇、浮料等现象，且不应污染其他构筑物。 检查数量：全数检查。 检验方法：观察。 6沥青贯入式面层允许偏差应符合表9.4.1的规定。 表9.4.1 沥青贯入式面层允许偏差
国内外沥青路面设计方法综述 周利,蔡迎春,杨泽涛 (郑州大学环境与水利学院,郑州450002) 摘要:当前世界各国众多的沥青路面设计方法,可概括地分为2类:一类是以经验或试验为依据的经验法;一类是以力学分析为基础,考虑环境、交通条件以及材料特性为依据的力学-经验法。简要介绍目前国内外典型设计方法(CBR法、A ASHT O法、S HEL L法、A I法及国内方法),并比较其优缺点,针对现行设计方法,特别是我国设计方法,提出改进意见。 关键词:沥青路面;设计方法;综述 文章编号:1009-6477(2007)04-0036-04中图分类号:U416.217文献标识码:B S ummary of Dome stic&Overseas Asphalt Paveme nt Design M ethod Zhou Li,Cai Y ingc hun,Y ang Zetao 沥青路面是在柔性基层、半刚性基层上,铺筑一定厚度的沥青混合料作为面层的路面结构。以沥青路面为主的柔性路面设计理论与方法研究已有近百年的历史,其发展历程经历了古典法、经验法和力学-经验法3个阶段。当前世界各国众多的沥青路面设计方法大体为后面2种,即以工程使用经验或试验为依据的经验法和以力学分析为基础,考虑环境、交通条件以及材料特性为依据的力学-经验法。为了更好地借鉴前人的研究成果,有助于指导今后设计方法的研究,本文简要介绍目前国内外几种典型的设计方法:(1)经验法的代表方法:CBR法和A AS HTO法;(2)力学-经验法的典型代表:AI法和SHEL L法;(3)我国2004规范(报批稿)采用的设计方法,并作简单评价。 1国外沥青路面设计方法 国外的沥青路面设计方法,可分为经验法和力学-经验法2大类[1]。 1.1经验法 经验法主要通过对试验路或使用道路的实验观测,建立路面结构、荷载和路面性能三者间的经验关系。最为著名的经验设计方法有美国加州承载比(CBR)法和美国各州公路和运输工作者协会(AA SHT O)柔性路面设计法。 1.1.1CBR法[2-3] CBR法是以CBR值作为路基土和路面材料(主要是粒料)的性质指标,通过对已损坏或使用良好的路面的调查和CBR测定,建立起路基土CBR-轮载-路面结构层厚度3者之间的经验关系。利用此关系曲线,可以按设计轮载和路基土CBR值确定所需的路面层总厚度。路面各结构层的厚度,按各层材料的CBR值进行当量厚度换算。不同轮载的作用按等弯沉的原则换算为设计轮载的当量作用。此方法设计过程简单、概念明确,适用于重载、低等级的路面设计,所提出的C BR指标已作为路面材料的一种参数指标得到了广泛应用。如日本的路面设计经验法(T A法)就是以CB R法为基础制定的。 1.1.2AA SHT O法[2,4-5] A AS HTO法是在1958)1962年间A AS HO试验路的基础上建立的。整理试验路的试验观测数据,得到了路面结构-轴载-使用性能三者间的经验关系式。路面结构中的路基土采用回弹模量表征其性质,路面结构层按各层材料性质的不同转换为用一个结构数(S N)表征。AAS HT O方法提出了现时服务能力指数(PSI)的概念,以反映路面的服务质量。PS I是一个由评分小组进行主观评定后得到的指标,它与路面实际状况(坡度变化、裂缝面积、车辙深度、修补面积)之间建立经验关系式,提出了轴载换算的概念和公式,考虑了结构的可靠度和排水条件的影响,这些思想对后来世界各国的设计思想产生了很大的影响。 1.2力学-经验法 力学-经验法首先分析路面结构在荷载和环境作用下的力学响应(应力、应变、位移),利用在力学 公路交通技术2007年8月第4期Technology of Highw ay and Transport Aug.2007No.4 收稿日期:2007-01-10
沥青混凝土路面施工工艺流程及操作要点 1、施工工艺流程 施工准备→混合料拌→混合料运输→摊铺→碾压→接缝处理→开放交通→检验 1.2操作要点 1.2.1 施工准备 1) 根据批准的目标配合比对拌和机进行调试，确定各冷料仓的供料比例、进料速度。 2) 经检验，下承层各项指标均符合规范要求，即可进行普通沥青混合料路面的摊铺。 3) 沥青混合料改性添加剂沥青路面的施工，严禁在10℃以下以及雨天、路面潮湿的情况下施工。 4) 透层油宜采用高渗透性透层油，用量为1.0～1.2kg/m2(沥青含量50%)。 5) 粘层油宜采用SBS改性乳化沥青，应保证路面均匀满布粘层油，用量0.5～0.7 kg/m2(沥青含量50%)。 1.2.2实验室操作规定 所有操作规程完全按《JTGE20-2011公路工程沥青及沥青混合料试验规程》进行，有部分注意事项如下1)、混合料拌和注意事项： （1）按常规方法准备相应的各种集料、矿料、沥青；各种集料、矿料加热温度：180-195℃，基质沥青加 热温度155-165℃； （2）将加热后的集料倒入拌和锅中，加入按比例设计好的沥青混合料改性添加剂样品，干拌90s；再加入 （按级配设计最佳沥青用量的）设计好的沥青用量，一起湿拌90s；最后加入矿粉拌和90s； （3）用小铲将拌合好的混合料铲入容器内，进行简单的手工拌合，使混合料中各种粗细集料能均匀分布。 2)、马歇尔击实成型、车辙件成型及养护要求： （1）马歇尔击实成型温度170±5℃，车辙成型温度170±5℃； （2）在成型倒料时，请注意集料的均匀性，禁止直接倒入，应用小铲将混合料均匀沿试模由边至中铲入试 模内，然后按试验规程④进行夯实； （3）成型试件密度应符合马歇尔标准击实试样密度100±1%的要求； 一般情况下是先试压4次（8个来回），然后调转方向再压24次（48个来回）； （4）成型后，连同试模一起在常温条件下放置时间48h为宜； 备注： ①手工搅拌时请注意保持温度应不低于车辙或马歇尔试件成型温度； ②拌合时由于集料大小差别较大，机器拌完后大粒径的在拌合锅上面，为确保集料能均匀分布，请进行简 单拌合； ③指《JTGE20-2011公路工程沥青及沥青混合料试验规程》。
完美WORD格式 沥青路面施工工艺流 程 厂拌沥青混合料P ------ - 批准配合比 V 1 r 自卸车运输 ------- 1 ”沥青混凝土摊铺 I 沥青混凝土压实 路面成型检测 摊铺机就位

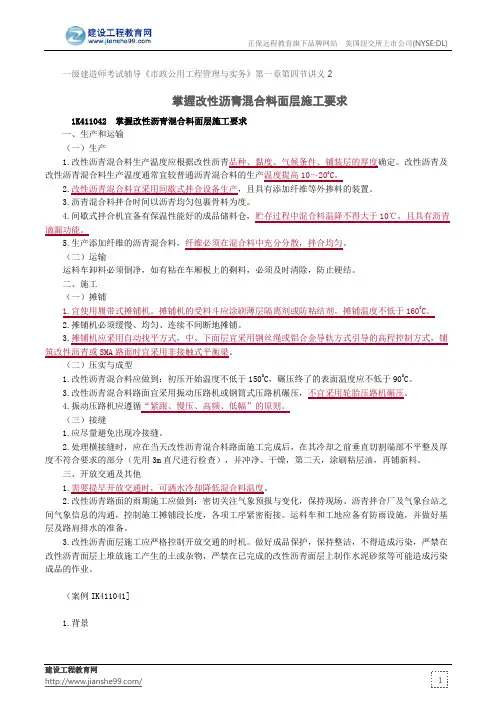

沥青摊铺工艺要求 一、混合料的摊铺 摊铺附，检查下承层的质量，粘层不足、污染部位及时清理干净并补撒粘层沥青。在监理工程师批准的作业面上摊铺沥青混合料，开始摊铺时，停在现场的沥青混合料运输车辆在3辆以上，混合料在摊铺时温度不低于140C，摊铺速度均匀进行，尽量减少停机。在连续摊铺过程中，运料车卸料时停在摊铺机前10?30cm处，以保证不撞击摊铺机，此时运料车挂空挡，由摊铺机推动前移。由于特殊原因停机待料，以现场摊铺面的沥青温度为准，当温度低于135C时，抬起 摊铺机熨平板，作横向接缝。 下面层的平整度将直接影响上面层的铺筑质量，同时下面层在厚度上是作一次调整，为上面层铺筑创造良好条件。下面层带线用“基准钢丝法”找平，即在铺筑边线外20cm打入稳固的支撑杆（对应中线桩号）,支撑杆间距为10米，根据桩位处下面层顶设计高程加上一个常数为钢丝标高。在弯道半径较小段及边坡点附近或加宽段加密支撑杆。支撑杆和基准钢丝架设标高经核对无误后，再开始摊铺，在铺筑过程中现场设I?2人来回检查，防止车辆、施工人员及其他机械碰撞支撑杆或钢丝。 上面层直接受行车荷载作用。上面层质量的优劣将直接影响道路的使用性质及行车安全。上面层采用“浮动基准梁法”找平。在开始摊铺前已经将基准梁安装在摊铺机上，并将自动找平传感器放在基准梁的某个部位。使摊铺机摊铺时带着基准梁一起前进。上下两层的纵向接缝间
隔1m以上，施工缝垂直。 A、对外形不规则、路面厚度不同、空间受到限制以及人工构造物接头等摊铺机无法工作的地方，经监理工程师批准采用人工摊铺，摊铺时做到： ①沥青混合料卸在铁板上，摊铺时扣揪摊铺，以防温度降低、离析。 ②边摊铺边整平，以防离析。 ③摊铺中途无停顿，各工序做到衔接紧密。 ④低温、大风时，避免人工摊铺。 B、沥青混合料摊铺时做到以下儿点： ①摊铺均匀、缓慢、连续不断的进行。 ②摊铺混合料视气温情况，气温较低加热熨平板，且缩短碾压长度。 ③气温低于10C时，摊铺沥青砼按照《重庆市政工程沥青混凝土路面冬期施工指南》实施。 ④沥青混合料的摊铺温度符合规范要求。 ⑤摊铺好的砼未经碾压禁止行人、车辆在上走动。 二、混合料的压实 我们将选择合理的压路机组合方式（具体的压实工艺由试验段确定）,以达到最佳压实效果，采用双钢轮振动压路机和轮胎压路机两种机型，特别地段使用小型压路机或人工热夯。
沥青混凝土路面设计说明书 1 路面设计的原则 路面结构是直接为行车服务的结构，不仅受各类汽车荷载的作用，且直接暴露于自然环境中，经受各种自然因素的作用。路面工程的工程造价占公路造价的很大部分，最大时可达50％以上。因此，做好路面设计是至关重要的。 路面设计内容应包括路面类型与结构方案设计、路面建筑材料设计、路面结构设计和经济评价。 1.1 路面类型与结构方案设计 路面类型选择应在充分调查与勘察道路所在地区自然环境条件、使用要求、材料供应、施工和养护工艺等，并在路面类型选择的基础上考虑路基支承条件确定结构方案。由于路面工程量大，基垫层材料应尽可能采用当地材料，并注意使用各类废弃物。必要时，应考虑采用新型路面结构形式、新材料、新施工工艺。同时，应注意路面的功能和结构承载力等是通过设计、施工、养护等共同保证的，可采用寿命周期费用分析技术合理确定路面类型和结构。 1.2 路面建筑材料设计 路面建筑材料设计往往是路面设计中不受重视的一块内容，原因在于设计仅仅依据设计规范或当地经验确定路面结构层次，指定各层次材料的标准规范名称。本次设计运用了大学期间所学的工程技术与材料科学知识，合理考虑了道路所在地的自然环境、材料所在路面结构层次的功能等，论证合理地选择了材料类型和建议配比。 1.3 路面结构设计 路面结构设计就是对拟订的路面结构方案和选定建筑材料，运用规范建议的设计理论和方法对结构进行力学验算。 现阶段公路路面使用的路面类型主要有沥青混凝土路面和水泥混凝土路面，设计者应综合考虑当地的环境、降水、材料、交通量等各方面因素后选定路面的类型，然后进行设计。 2 路面设计 2.1 沥青路面结构设计标准 现行《公路沥青路面设计规范》的设计标准主要以路面表面设计弯沉值作为设计控制指标，对高等级道路路面还要验算沥青混凝土面层和整体性材料基层的拉应力。 2.2 累计当量轴次计算
（五）沥青面层的铺筑 1、材料要求 ○1沥青：各项指标应符合重交通道路石油沥技术要求。 ○2矿料：应进行视密度、含水量、筛分、浸水性等指标测定。 ○3力学性能：测定压碎值、磨耗率、磨光值、软石含量等性能测定。 ○4集料技术要求与规格：测定视密度、坚固性、砂当量等技术指标。 2、主要的机械设备 ○1间歇式沥青拌和楼3台；（其中120T/h二台、140-160T/h一台）；○2摊铺机3台（其中LTU-120一台，ABG423二台）； ○3压路机YZ-12型4台； ○4ZL50装载机6台； 3、沥青混合料配合比设计 ○1目标配合比设计： a依据工程实际使用材料计算各种用量； b依据筛分确定集料比例； c进行马歇尔试验确定沥青的最佳用量； d检验高温抗车辙性能；
○2生产配合比设计 a从各热料仓取样筛分； b调整料仓进料比例； c依据目标配合比设计沥青用量，最佳沥青用量为±0.3%； d进行马歇尔试验,确定生产配合比最佳沥青用量。 ○3生产配合比验证阶段 拌和机按生产配合比结果进行试拌、铺筑试验段，并取样进行马歇尔试验，同时从路上钻取芯样观察空隙率大小，由此确定生产用的标准配合比。 4、拌和、铺筑试验路段 ○1试料：不断地对拌和出来的沥青混合料进行检验和调整，使拌和机生产出来的混合料组成符合设计要求； ○2铺筑试验段：选择长度200米，与主路线相同或相近的路段进行铺筑。 ○3检验施工组织、施工工艺、机械设备的配套、组合是否合适；确定摊铺的松铺系数，最佳摊铺温度、碾压温度、碾压遍数、碾压速度、压路机的组（配）合以及人员的组织问题； ○4进行总结，对存在的问题制定改进措施，并向指挥部、总监办提交试验路段的总结报告，经批准后方可进行开工。
教师授课教案 2.掌握我国沥青路面的设计过程。 旧知复习：1.石灰土、水泥土的强度形成原理 2.石灰、水泥稳定类粒料的混合料组成设计过程 重点难点：我国沥青路面设计方法 教学过程：（包括主要教学环节、时间分配） 1、旧知复习5min； 2、概述25min； 3、我国的沥青路面设计55min； 4、小结5min； 课后作业： 请结合路面结构设计计算与分析，讨论道路工程中应用半刚性基层材料的具体受力情况，并从结构与材料角度分析使用得失。 教学后记： 任课教师教研室主任：
第三章沥青路面设计 §3.1概述 一、沥青路面设计的内容 1.结构组合设计 2.材料组成设计 3.厚度设计验算 4.结构方案比选 5.路肩构造设计 6.排水系统设计 二、沥青路面结构设计的原则 （一）路基路面整体综合设计原则 （二）密切结合自然条件及实践基础原则 （三）满足交通与使用要求原则 （四）因地制宜、合理选材原则 （五）保护自然生态与沿线环境原则 （六）工厂及机械化施工、方便施工原则 （七）技术与经济性并重原则 （八）分期修建、方便养护原则 三、沥青路面结构设计方法种类 1.经验法：AASHTO法；CBR法。 依据调查或大型试验总结得到的设计方法，其特点是符合试验地的实际，但是不能结合不同地方的实际。 2.力学经验法（M-E）：AI法；SHELL法；我国设计方法。 依据力学模型计算结构响应，结合实际进行参数的确定，其特点是理论联系实际，是目前设计方法发展的总趋势。 3.典型结构法：法国方法；中国八·五研究成果。 通过调查，总结得到的与交通量等参数有关的结构图，特点是减少了设计的随意性，具有结构使用性能明确，结构图统一。 4.优化设计法 通过目标函数优化，使其具有性能与费用的最优性，但尚不成熟。 四、沥青路面厚度设计的基本过程 ①确定交通量：如车型、轴重、轮胎压力、各车型通过数及横向分布； ②路面结构组合：确定材料品种及其它参数； ③参数修正： ④路面设计的指标与标准确定： ⑤运用基本关系式进行设计计算或验算
论沥青路面压实度检测的方法与步骤 www.chinaqking.com 期刊门户-中国期刊网2009-5-22来源:《中小企业管理与科技》2009年3月上旬刊供稿文/范晓鹏 [导读]我国沥青路面施工技术规范规定，沥青混凝土路面面层压实度的检测方法，是从成型的面层中钻取芯样，按jtj052-93《公路工程沥青及沥青混合料试验规程》规定方法测定芯样密度。 期刊文章分类查询,尽在期刊图书馆 摘要：我国沥青路面施工技术规范规定，沥青混凝土路面面层压实度的检测方法，是从成型的面层中钻取芯样，按jtj052-93《公路工程沥青及沥青混合料试验规程》规定方法测定芯样密度。沥青混合料的标准密度以沥青拌和厂取样试验的马歇尔试件密度为准。路面中取出芯样密度测定方法应与马歇尔试件标准密度测定方法相同。这样用沥青混合料马歇尔试件标准密度计算的压实度称为马歇尔密度的压实度，我国规范对压实度要求规定为96%。本文结合工程实例，以马歇尔密度的压实度为理论基础，对沥青混凝土路面的密实度检测方法与步骤进行了检验分析研究，以供参考。 关键词：沥青路面压实度检测 0 引言 检验沥青路面面层压实度是用沥青混合料最大理论密度标准进行计算，最大理论密度是取松散沥青混合料用真空法测定，将混合料试样浸入水中，在真空度为97.3kpa下持续15±2min，解除负压后测定其最大理论密度。这样用最大理论密度计算的压实度称为最大理论密度的压实度。本文结合规范有关条款及实际，就沥青路面压实度检测中的标准密度取值、实际密度测试方法及压实度标准等问题进行探讨，提出以理论密度作为压实度检测的标准密度。对任意一种沥青路面而言，压实度都是施工工艺中最重要的施工质量管理项目，在路面质量评定中也是一个重要指标。《公路路基路面现场测试规程》（JTJ059－95）（以下简称“测试规程”）给出其定义式为：Ｋ＝ρs/ρox100（％）式中：Ｋ—沥青面层某一测定部位的压实度(％)，ρs—沥青混合料芯样试件的实际密度(g/cm３)，ρo—沥青混合料的标准密度(g/cm３)。在《公路工程质量检验评定标准》（JTJ071－98）（以下简称“评定标准”）中规定，沥青混合料的标准密度为拌和厂当天取样的马歇尔试验标准制件密度ρs或试验路段路面芯样密度ρo，客观上实际密度和标准密度在一定条件下都是定值，因此，压实度也为定值。但由于标准密度取值方法、实际密度试验方法等不同，对检测结果的影响是显而易见的。 1 沥青混合料标准密度检测 按照现行规范，标准密度可以有两种取值方法，即试验路段路面芯样密度或当天取样的马歇尔试验标准制件密度。结合多年的沥青路面施工以及质量管理经验，我们发现此二种方法都存在一定的局限性，下面逐一进行分析： 1.1 试验路段路面芯样的密度我们知道，在正式摊铺之前都要铺筑试验路段，其目的主要是：①确定生产采用的标准配合比；②确定松铺系数；③确定碾压方法和碾压遍数。只要确定了上述参数，沥青混合料的生产即可正常进行。在确定上述参数时，压实度也是评价指标之一。当然，如果实际施工过程中所有的因素

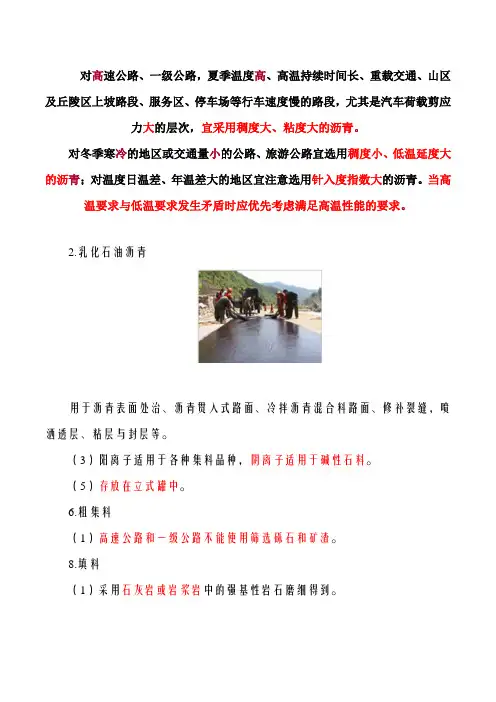

5.2 路面加铺结构材料（5%水泥稳定碎石、沥青碎石与沥青混凝土） 5.2.1基质沥青、改性沥青、改性乳化沥青、防水卷材的技术要求 改性沥青AC-20C和改性沥青AC-13C-13用基质沥青技术指标应达到表7.6所列的技术要求： 表5.6 A级道路石油沥青70#技术要求 改性沥青应满足以下技术要求： 表5.7 SBS聚合物改性沥青技术指标要求 改性乳化沥青应满足下表所列技术要求： 表5.8 阳离子改性乳化沥青技术要求 5.2.2 石料 ①粗集料的基本性质要求 用于沥青混凝土路面的粗集料是指2.36mm以上的集料，粗集料应由具有生产许可证的采石场生产。 为保证沥青混凝土的强度和抗水损害能力，粗集料宜选用与沥青粘附性能好的碱性硬质石料，石料与沥青的粘附性应达到5级。如缺乏碱性石料，只能采用花岗岩等酸性石料时，应添加抗剥落剂，使石料与沥青的粘附性达到5级。粗集料应满足下表5.10所示的技术要求。 ②细集料的基本性质要求 细集料宜采用碱性硬质碎石轧制的机制砂作为细集料。细集料应洁净、干燥、无风化、无杂质，并有适当的颗粒组成。如缺乏碱性石料，只能采用花岗岩等酸性石料时，应添加抗剥落剂。如其技术指标应满足表5.11所列的技术要求： 表5.10 石料技术要求
注：1、当石 料与沥青与石料的粘附性达不到5级时，应采用添加抗剥落剂等措施使沥青与石料的粘附性达到5级。 表5.11 沥青混凝土用细集料的技术要求 细集料的级配应满足表5.12所列的级配要求。本工程不使用天然砂。 表5.12 沥青混凝土用细集料的级配要求 5.2.3 矿粉 采用符合《公路沥青路面施工技术规范》(JTG F40-2004)中表4.10.1技术要求的石灰石矿粉，施工中应保持矿粉干燥无结团，成团的矿粉不得直接使用，如下表所示。 表5.13 沥青混凝土用矿粉的质量要求 5.2.4 抗剥落剂 为保证沥青混合料中石料与沥青的粘附性，在石料与沥青的粘附达不到5级的条件下，需采用添加质量优良，长期抗剥落性能好的抗剥落剂，或者采取掺加一定量的消石灰代替矿粉的方法来提高石料与沥青的粘附能力。 5.2.5 沥青混凝土的级配与性能 ①AC-13C 混合料的级配： AC-13C 的级配应满足下表所列的级配范围： 表5.14 AC-13C 级配要求 ② 改性沥青AC-13C 混合料的性能要求： 改性沥青AC-13C 的性能要求如下表所示： 表5.15 改性沥青AC-13C 性能要求
沥青路面施工工艺流程
沥青摊铺工艺规定 一、混合料摊铺 摊铺附，检查下承层质量，粘层局限性、污染部位及时清理干净并补撒粘层沥青。在监理工程师批准作业面上摊铺沥青混合料，开始摊铺时，停在现场沥青混合料运送车辆在3辆以上，混合料在摊铺时温度不低于140℃，摊铺速度均匀进行，尽量减少停机。在持续摊铺过程中，运料车卸料时停在摊铺机前10～30cm处，以保证不撞击摊铺机，此时运料车挂空挡，由摊铺机推动前移。由于特殊因素停机待料，以现场摊铺面沥青温度为准，当温度低于135℃时，抬起摊铺机熨平板，作横向接缝。 下面层平整度将直接影响上面层铺筑质量，同步下面层在厚度上是作一次调节，为上面层铺筑创造良好条件。下面层带线用“基准钢丝法”找平，即在铺筑边线外20cm打入稳固支撑杆(相应中线桩号)，支撑杆间距为10米，依照桩位处下面层顶设计高程加上一种常数为钢丝标高。在弯道半径较小段及边坡点附近或加宽段加密支撑杆。支撑杆和基准钢丝架设标高经核对无误后，再开始摊铺，在铺筑过程中现场设l～2人来回检查，防止车辆、施工人员及其她机械碰撞支撑杆或钢丝。 上面层直接受行车荷载作用。上面层质量优劣将直接影响道路使 用性质及行车安全。上面层采用“浮动基准梁法”找平。在开始摊铺前已经将基准梁安装在摊铺机上，并将自动找平传感器放在基准梁某个部位。使摊铺机摊铺时带着基准梁一起迈进。上下两层纵向接缝间
隔1m以上，施工缝垂直。 A、对外形不规则、路面厚度不同、空间受到限制以及人工构造物接头等摊铺机无法工作地方，经监理工程师批准采用人工摊铺，摊铺时做到： ①沥青混合料卸在铁板上，摊铺时扣揪摊铺，以防温度减少、离析。 ②边摊铺边整平，以防离析。 ③摊铺半途无停顿，各工序做到衔接紧密。 ④低温、大风时，避免人工摊铺。 B、沥青混合料摊铺时做到如下儿点： ①摊铺均匀、缓慢、持续不断进行。 ②摊铺混合料视气温状况，气温较低加热熨平板，且缩短碾压长度。 ③气温低于10℃时，摊铺沥青砼按照《重庆市政工程沥青混凝土路面冬期施工指南》实行。 ④沥青混合料摊铺温度符合规范规定。 ⑤摊铺好砼未经碾压禁止行人、车辆在上走动。 二、混合料压实 咱们将选取合理压路机组合方式（详细压实工艺由实验段拟定），以达到最佳压实效果，采用双钢轮振动压路机和轮胎压路机两种机型，特别地段使用小型压路机或人工热夯。 沥青砼压实分为初压、复压、终压(涉及成型)三个阶段进行，压
工程名称 :104 国道瓯海段大修工程 委托单位瓯海区公路养护工程公司 见证单位台州恒通监理公司 样品描述无破损 现场桩号左幅 工程部位路面工程 混合料种类AC-20 水密度 (g/cm3) 取样位置 试件 试件横层位厚度 编号桩号距 (mm) (m) 1 K1916+800 下面层62 2 K1917+180 下面层60 3 K1916+600 下面层58 4 K1916+850 下面层60 5 K1917+060 下面层63 6 K1917+290 下面层60 7 K1918+420 下面层60 8 K1918+630 下面层60 9 K1918+870 下面层55 10 K1919+290 下面层63 11 K1919+510 下面层61 12 K1919+800 下面层62 13 K1919+910 下面层62 14 K1920+190 下面层61 15 K1920+380 下面层60 16 K1952+600 下面层60 17 K1920+770 下面层58 18 K1921+010 下面层59 19 K1954+220 下面层55 20 K1921+510 下面层59 21 K1921+730 下面层60 22 K1921+910 下面层58 试验编号 :GLQ-YSD-0001 试验规程JTJ059-95,JTJ052-2000 取样日期2010-11-26 样品名称AC-20 沥青芯样 试验设备钻芯机 ;天平 试验日期2010-11-27 压实度设计值 (%)96 马歇尔密度 (g/ cm 3) 试件的 沥青混 试件在试件在表干质试件密 压实 空气中水中质量 合料标 度备注质量 (g) 量 (g) （ g） 准密度度 (g/cm 3) (g/cm 3) 测点数平均值 (%)标准差S(%)变异系数Cv(%)保证率(%)压实度代表值(%)合格率(%) 4295
第十四章沥青路面设计 一、填空 1.在《柔规》中规定，路面设计以双轮组单轴载 100kN 为标准轴载，并以 _____ 表示。 2. 在《柔规》中采用 _____ 作为路面厚度计算的主要控制指标，所以轴次换算的等效原则是以 _____ 为准。 3. 路表容许弯沉值是柔性路面设计的 _____ 指标，而 _____ 是验算指标。 4. 在车辆垂直荷载作用下，柔性路面产生的总变形包括 _____ 以及 _____ 。 5. 路面弹性模量是表示路面弹性性质的力学指标，又称为 _____ 模量，它表征路面材料的 _____ 能力。 6. 路面弹性性质的力学指标以 _____ 模量表示，它表征了土基或路面材料 _____ 能力。 7. 由于路面的垂直变形实际上是由路面各结构层 ( 包括土基 )_____ 的总结果故它也就综合地反映了路面各结构层及土基的---。 8. 沥青混凝土面层及整体性的基层材料在行车荷载的多次重复作用下，由于疲劳现象而使其 _____ 强度降低，从而在板底出现拉伸裂缝，故对高等级公路必须验算其 _____ 强度。 9. 柔性路面结构设计包括 _____ 设计和 _____ 设计。 10. 通常应选用 ____ 的结合料和强度高的材料作为面层材料，且面层类型选择时，要考虑当地的 _____ 特征。 11. 路面的强度和稳定性并不单纯是一个厚度问题，也不是路面各结构层次的简单 _____ 问题，而是路面各结构层次的 _____ 是否合理的问题。 12. 防治路面翻浆要贯彻 _____ 的原则，最基本措施是防止或减少土基水分的—— 13.柔性路面设计是以 _____ 作为路面整体强度的设计控制指标。表征路面弹性性质的力学指标是 _____ 。 14. 路面结构层的整体强度，以 _____ 作用下轮隙中心处的 _____ 表示。 15. 目前，我国公路工程中确定 Zo 的方法主要有 _____ 和 _____ 。 16. 目前，我国测定柔性路面材料回弹模量的方法有 _____ 和 _____ 。 17. 整层材料测定路面材料回弹模量的方法有 _____ 和 _____ 。 18. 柔性路面设计年限内最基本的任务是：通过设计工作，防止路面结构_____ ，由于 _____ 和自然因素综合作用而出现各种损坏。 19. 为了调查 _____ 情况，应测定原有路面下 _____ 深度内路基分层含水量。 20.原有路面结构调查中，一般应每隔 ____ 挖一试坑，查明原有路面的 _____ 、各结构层厚度及材料组成等。 21. 若原有路面面层为 _____ 结构层，且厚度 _____ ，或气温等于 2 0 ℃±20 ℃时，所测得的弯沉值进行修正，其它情况下测得的弯沉值均应进行温度修正。 22. 对原有路面路况的调查的时间一般应安排在改建工程 _____ 的 _____ 进行。 23. 我国现行规范对原有路面补强时各路段的计算弯沉值的计算公式是。 24. 原有路面设计要得到正确的结果，正确地确定原有路面的 _____ 和 _____ 是非常重要的。
路面结构设计说明 一、采用的技术标准和计算依据 路面类型：沥青混凝土路面； 路面设计标准轴载：BZZ-100； 路面结构设计年限： 15年； 路面抗滑标准：交工检测指标值： 横向力系数SFC60≥54：构造深度TD≥0.55mm; 石料磨光值PSV≥42。 二、路面结构形式 (一)路面设计参数 道路建成后将成为沿线厂区货运车辆进出的主要道路，同时该道路也是园区开发建设的施工通道，结合实际情况，对路面结构按照重交通偏下水平进行设计，根据道路勘察资料及相关规范，路基顶部回弹模量取值E0＝30MPa。 一个车道标准轴载累计作用次数:12*106 次 设计路面弯沉值:Ls= 21.5（0.01mm) （二）路面结构形式 上面层：5cm 厚 AC-16C型SBS改性沥青混凝土； 下面层：9cm厚AC－25C型粗粒式沥青混凝土； 下封层： 0.8cm厚 ES-3型稀浆封层； 上基层： 18cm厚水泥稳定级配碎石（抗压强度≥3.5 MPa）； 下基层： 18cm厚水泥稳定级配碎石（抗压强度≥3.0 MPa）； 底基层：18cm厚水泥稳定级配碎石（抗压强度≥2.5MPa）； 垫层：15cm厚天然砂砾（抗压强度≥2.0MPa）； 路基顶面回弹模量E0=30MPa 三、沥青混凝土的材料及技术要求说明 （一）材料要求 1.上面层用沥青： 上面层沥青混凝土采用SBS I-D型成品改性沥青，制造改性沥青的基质沥青应与改性剂有良好的配伍性，其质量须符合A 级道路石油沥青的技术要求。供应商在提供改性沥青的质量报告时应提供基质沥青的质量检验报告和沥青样品。且其各项性能指标均符合《公路沥青路面施工技术规范》（JTG F40-2004）的表4.6.2的要求时，方可使用，其性能指标要求见下表：
普通沥青混凝土路面施工工艺 沥青混凝土路面具有良好的的行车舒适性和优异的的性能，建设速度快，维修费用低。为此，高速公路绝大部分都使用沥青路面。 1 工艺特点 成套大型机械施工，循环往复式作业，质量容易得到保证。 2 适用范围 高速公路、一级公路普通沥青混凝土路面面层施工，包括柔性基层沥青路面、半刚性基层沥青路面、刚性基层沥青路面和组合基层沥青路面的面层施工。 3 工艺原理 将搅拌设备拌和的沥青混合料热料，经沥青混凝土摊铺机摊铺，并对其进行一定程度的预压实和整形，再由各种组合的压路机充分碾压，成为具有足够的力学性能和路用性能的路面结构。 4 工艺流程 施工工艺流程见图1。 5 操作要点 5.1 施工准备 （1）沥青路面施工必须作好前期技术准备工 作，提前对现场情况进行调查，合理安排路面排水、 防护工程、通讯管线、交通安全等附属设施施工， 其他工程施工不得污染已施工的沥青路面。 （2）制订详细的试验路段摊铺、碾压方案。并 通过试验路段的施工得到以下参数： 1）验证沥青路面各层的混合料目标配合比，确 定正式施工的最佳沥青混合料生产配合比。 2）通过试验路段施工确定合理的施工机械型 号、数量、 组合方式、落实技术培训、技术岗位及 最佳工艺流程和生产效率。 3）通过试铺确定各种混合料的摊铺温度、摊铺 速度、摊铺宽度、松铺系数、初步振捣夯实的方法、 自动找平方式等施工工艺 ，避免或减少离析的措 施，梯队摊铺时两台摊铺机的摊铺厚度和宽度协调 方式及合理的间距。 4）通过碾压确定适宜的压路机类型和数量、压路机组合方式、碾压温度、碾压速度和碾压遍数图1 普通沥青混凝土路面施工工艺

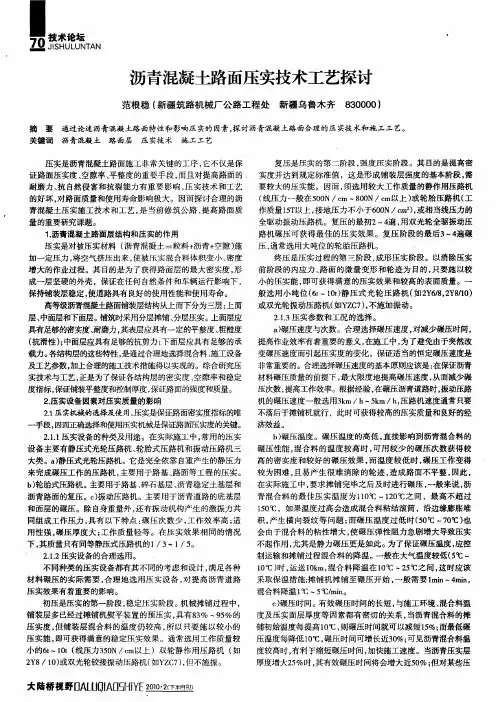

沥青混凝土路面压实度的检测方法 摘要：根据《公路路基路面现场测试规程(JTG E60--2008)，沥青路面压实度检测有3种，虽能满足现场检测，但他们各有缺点，影响路面的质量，建议沥青路面压实度检测应以无损检测为主，尽量减少钻芯取样检测。 关键词：沥青混凝土路面压实度检测 中图分类号：TU528.42 文献标识码： A 文章编号： 前言 我国高速公路由于沥青路面全部采用半刚性路面，它行车舒适性好，无论是南方还是北方大部分高速公路路面采用沥青路面。但好多路面未达到设计寿命已损坏，路面的使用质量和使用寿命较普通，达不到应有的水平。当然这主要原因之一是超限超载，但在建设期围绕如何提高路面质量、克服早期损坏现象，如何改善路面的使用性能及路面的使用寿命，从技术和路面使用材料各个方面进行研究还不够，不当的检测方法也是其原因之一。在这个大规模建设期之初，我们应当提倡一个思想，沥青路面压实度检测应以无损检测为主，尽量减少钻芯取样检测。 一、公路沥青路面压实度检测的方法 根据《公路路基路面现场测试规程}(JTG E60--2008)规定，检测方法共3种： 1、钻芯取样法
以施工规范规定的方法，测定芯样的毛体积密度与标准密度之比值，结果可以用作评定或仲裁。 2、核子密度仪法 核子密度仪是检测压实度较常用的一种方法，核子仪用于施工现场快速地检测建筑材料的湿密度（总密度）和含水量（湿度）。 3、无核密度仪法 可用于施T现场快速测定，但测定结果不宜用于评定验收或仲裁。 二、钻芯取样法的缺点 1、取样数量多，破坏沥青路面的整体板体结构 按照《公路工程质量检验评定标准》(JTG 80／1-2004)规定为双车道公路每一检查段内的检查频率，多车道公路的路面各结构层均须按其车道数与双车道之比增加检查数量。若是8车道，则每1 km共20点，再加上监理抽检、政府监督部门抽检，数量会更多，每个孔洞就是一个薄弱点。 2、影响路面平整度 《公路路基路面现场测试规程》(JTG E60--2008)规定：对钻孔或被切割的路面坑洞，应采用同类型材料填补、压实。其实补坑洞是一个难点工作，既无填充方法详细规定，也无专用填充工具。填充的料量也较难把握，量多该点高出原路面，量少该点低于原路面。加之有时来不及及时填补，虽然没有社会车辆通行，
