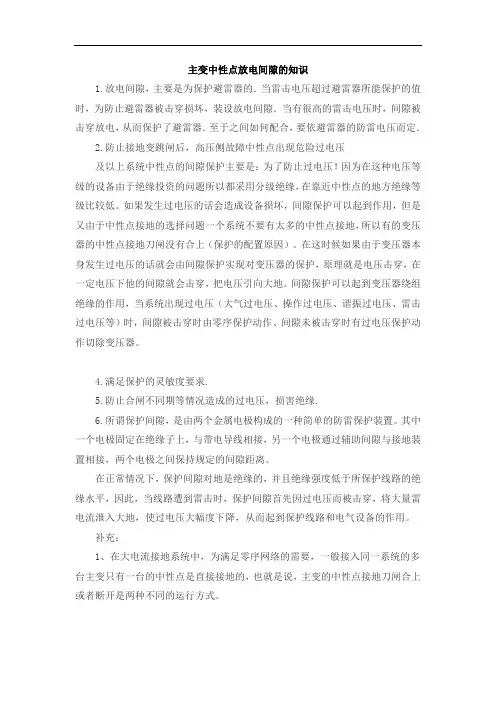

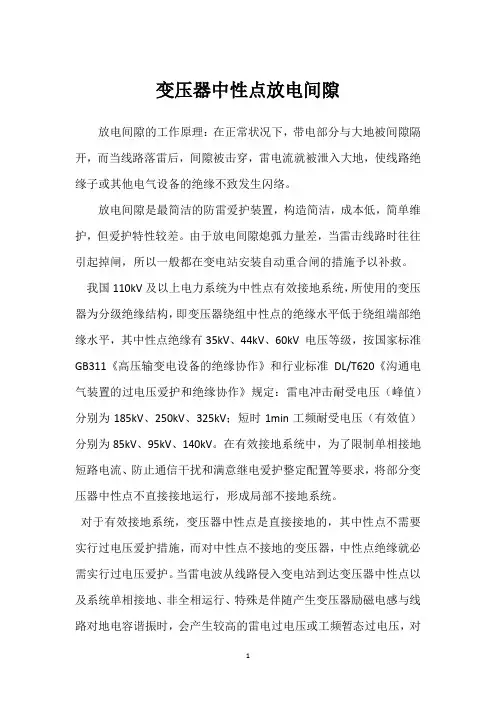

主变中性点放电间隙的知识
1.放电间隙，主要是为保护避雷器的．当雷击电压超过避雷器所能保护的值时，为防止避雷器被击穿损坏，装设放电间隙．当有很高的雷击电压时，间隙被击穿放电，从而保护了避雷器．至于之间如何配合，要依避雷器的防雷电压而定．
2.防止接地变跳闸后，高压侧故障中性点出现危险过电压
及以上系统中性点的间隙保护主要是：为了防止过电压！因为在这种电压等级的设备由于绝缘投资的问题所以都采用分级绝缘，在靠近中性点的地方绝缘等级比较低。如果发生过电压的话会造成设备损坏，间隙保护可以起到作用，但是又由于中性点接地的选择问题一个系统不要有太多的中性点接地，所以有的变压器的中性点接地刀闸没有合上（保护的配置原因）。在这时候如果由于变压器本身发生过电压的话就会由间隙保护实现对变压器的保护，原理就是电压击穿，在一定电压下他的间隙就会击穿，把电压引向大地。间隙保护可以起到变压器绕组绝缘的作用，当系统出现过电压（大气过电压、操作过电压、谐振过电压、雷击过电压等）时，间隙被击穿时由零序保护动作、间隙未被击穿时有过电压保护动作切除变压器。
4.满足保护的灵敏度要求.
5.防止合闸不同期等情况造成的过电压，损害绝缘.
6.所谓保护间隙，是由两个金属电极构成的一种简单的防雷保护装置。其中一个电极固定在绝缘子上，与带电导线相接，另一个电极通过辅助间隙与接地装置相接，两个电极之间保持规定的间隙距离。
在正常情况下，保护间隙对地是绝缘的，并且绝缘强度低于所保护线路的绝缘水平，因此，当线路遭到雷击时，保护间隙首先因过电压而被击穿，将大量雷电流泄入大地，使过电压大幅度下降，从而起到保护线路和电气设备的作用。
补充：
1、在大电流接地系统中，为满足零序网络的需要，一般接入同一系统的多台主变只有一台的中性点是直接接地的，也就是说，主变的中性点接地刀闸合上或者断开是两种不同的运行方式。
2、第一条的表述有点问题，放电间隙并不是为了保护避雷器，现在的变压器多采用分级绝缘，一般中性点绝缘较低，在小电流接地系统和大电流接地系统的主变中性点不接地是，为保护主变中性点绝缘不被击穿，设置了放电间隙，并配置间隙零序电流保护。

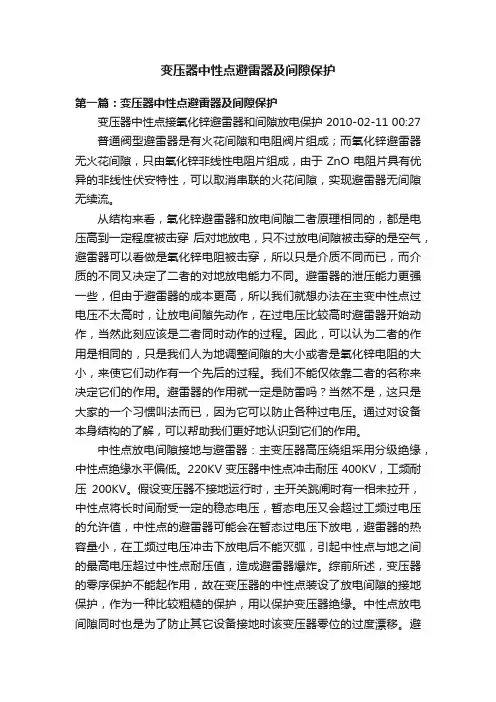

它和中性点接地装置及中性点避雷器三者的作用都是保护变压器中性点绝缘，防止过电压，它们的关系是：
当中性点刀闸接地时，放电间隙与避雷器均不起作用；
当中性点刀闸断开后，放电间隙与避雷器有一个互相配合关系，也就是当中性点电压逐渐升高到一定电压值时放电间隙先击穿，如此时电压降低，则避雷器就无需动作了，如电压继续升高，则避雷器就要动作。放电间隙的作用就是防止避雷器的频繁动作，以延长避雷器的寿命。
2013年第03期?总第310期 主变投运差动保护动作的原因分析 （汝南县电业公司，河南…汝南…463300） 王永慧 差动保护做为变压器主保护，其保护范围是变压器各侧电流互感器之间的一次设备，当变压器内部故障时，两侧（或三侧）向故障点提供短路电流，差动保护感受到的二次电流正比于故障点电流，差动继电器动作，其主要反映以下故障：变压器引线及内部线圈的匝间短路，线圈的层间短路，大电流接地系统中线圈及引线的接地故障。它能迅速而有选择地切除保护范围内的故障，但往往却因接线错误而导致差动保护误动。 1 保护动作情况 汝南县35 kV 三桥变电站通过增容改造后进行试送电，两台主变的冲击、核相等工作均顺利正常，在进行三桥#1主变带负荷时，三桥#1主变差动保护动作跳闸，现场调度随即令三桥#1主变停止运行，解除备用，做安全措施，并安排保护人员准备进行检查试验，同时又对三桥#2主变进行了带负荷试验，三桥#2主变差动保护也出现动作跳闸情况。 2 保护动作现场试验分析 针对两台主变均出现相同的保护动作情况，现场运行验收人员认为有以下几种可能：两台变压器的差动保护范围内均存在故障； 电流互感器二次接线极性端有接反现象或接线有不正确情况；保护定值输入出现错误。 现场运行及保护人员立即对两台主变进行了检查试验，经测量两台变压器直流电阻均正常，变压器与电流互感器之间也无任何异物，变压器内部未发现气体产生，冲击试验时变压器声音均正常，可以排除变压器差动保护范围内存在故障而导致动作。 保护人员又将两台主变两侧的电流互感器二次线重新核对了变比、用万用表进行点极性、核对线号，接线变比、极性端、接线均正确。为避免使用万用表点极性过程 出现错误，保护人员将极性反接后，两台主变带负荷时仍然出现差动保护动作跳闸，这也说明不是电流互感器二次线极性端存在问题。行保护人员向验收专家组提出这样一个问题：35 kV 三桥变电站在20世纪90年代建设时期，由于受当时设计技术影响，35 kV 三桥变电站设计为小型化末端变电站，室外布局较为紧凑，35 kV 进线间隔只有一组刀闸，且安装在35 kV 母线门型构架上，三桥351母刀闸与35 kV 母线的A 相跳线，距离35 kV 进线刀闸与母线的跳线较近，缺少安全距离，为了保证安全距离，当时将A 相与C 相的跳线进行了互换，这样三桥351母线A 相跳线在空间上距离缩短，减少了跳线的摆动幅度，保证了与35 kV 母线跳线的安全距离；本次增容改造，由于受资金限制，室外设备构架均未改动，只对一次设备进行了增容和更换，并将常规继电器保护更换为综合自动化保护。主变的一次进线侧A 相与C 相仍按原来的方式进行跳线，是否问题就出在这里。 3.1 主变接线组别的变化 在电力系统中，35 kV 主变压器常采用Yd11接线方式，35 kV 三桥#1、#2主变压器也是Yd11接线方式，当A 相与C 相接反后，实际接线方式已发生了变化，由Yd11变化为Yd1。即低压侧按ax–cz–by–ax 顺序接成三角形，变化为ax–by–cz–ax 顺序接成三角形。变化情况如图1、图2所示。 i Ａ＇２ i Ｃ＇２ i Ｂ＇２ i Ｂ＇２ i Ｃ＇２ i Ａ２ i Ｂ２ i Ｃ２ i Ａ＇２ i Ｃ＇２ i Ｂ＇２ i Ａ＇２ i Ｂ＇２ i Ｃ＇２ i Ａ２i Ｂ２ i Ｃ２ i Ｂ２ i Ｃ２ i Ａ２ 图1 Yd11接线图 图2 Yd1接线图
、间隙过流和零序过压，是保护设备本身引出线上的接地短路故障的，一般是作为变压器高压侧110--220千伏系统接地故障的后备保护．零序电流保护，是变压器中性点接地运行时的零序保护；而零序电压保护是变压器中性点不接地运行时的零序保护；间隙过流则是用于变压器中性点经放电间隙接地的运行方式中． 零序过流保护，一次启动电流很小，一般在100安左右，时间约 0．2秒．零序过压保 护，按经验整定为二倍额定相电压115，为躲过单相接地的暂态过压，时间通常整定为0．1-- 0．2秒．变压器220KV侧中性点放电间隙的长度，一般为325毫米，击穿电压的有效值为 127．3千伏，当中性点的电压超过击穿电压时，间隙被击穿，零序电流通过中性点，保护时间整定为 0．2秒．在发生单相接地故障时，接在电流互感器上的单相接地电流继电器和零序电压继电器动作，启动时间继电器，时间继电器以整定的时限，通过信号继电器，发出信号和断开接地变压器各侧断路器 110kV线路接地故障时,电源侧为直接接地系统,对侧主变中性点不接地,此时,主变中性点会产生多高电压,主变间隙零序与对侧线路保护如何配合?望高人指点!!! 主变间隙零序与对侧线路保护不需配合，因不是同一系统。主变间隙零序电压一般整定180V, 0.5S. 主变间隙零序电压一般整定110KV系统150V, 0.5S.220KV系统180V,
0.5S. 中性点不接地的主变单相接地中性点理论上产生100V零序电压 中性点直接接地的主变单相接地中性点理论上产生300V零序电压 主变中性点电压在主变非接地时为300V左右，接地时为173左右，反映中性点非直接接地的间隙零序电压所以设定为180V，考虑到雷击过电压、操作过电压等情况，设定时间为 0.5S。 最近我也研究了变压器的间隙保护： 1.从零序序网图可以分析，尽管你提到的变压器中性点不接地，但它仍然处在一个接地系统中（其上级变压器110kV侧接地），所以当线路系统发生基地故障时，本变压器零序电压（PT开口三角电压）是100V。为了防止系统感应过电压、雷击过电压等的误动作，所以整定为150V（对于220kV变压器为 180V）； 2.对于时间定值，我建议你与上一级线路的接地距离II段、零序过流II段等伸入变压器的线路保护段配合，这样可以防止当由于雷击等原因造成线路保护与间隙保护同时动作，即使线路重合成功，由于变压器间隙保护动作将变压器切除，重合闸已经没有意义了。 3.希望小兄弟咱能一起探讨，期待你的信息。 [16楼][继保工人累]于2010-9-22 16:17:07对文章回复如下： 不接地变中性点零序电压一次值应为接地点零序电压，约为110kV // 方向阻抗继电器的最大动作阻抗(幅值)的阻抗角，称为它的最大灵敏角φs 被保护线路发生相间短路时，短路电流与继电器安装处电压间的夹角等于线路的阻抗角ΦL，线路短路时，方向阻抗继电器测量阻抗的阻抗角φm，等于线路
主变零序电流和间隙电流保护 问：主变零序电流和间隙电流保护为什么不能同时投入？同时投入会有什么后果？ 答：中性点零序CT接在变压器中性点套管出口，间隙ct接在间隙前面，但是在中性点零序CT的后面，即使中性点断 开，间隙击穿后造成中性点零序TA流过电流，零序过流 保还是会误动。 中性点过流保护是在中性点直接接地时系统发生接地故 障时动作，间隙保护则是在中性点经间隙接地时，系统发 生接地故障时中性点过电压击穿放电间隙时动作，中性点 过流保护定值很高，而间隙保护定值很小。因此在中性点 接地刀闸在合时，要退出间隙保护，防止误动。不过一般 都设有靠中性点接地刀闸辅助接点闭锁的间隙保护，当中 性点接地刀闸在合时，间隙保护自动退出。 二者起的作用不一样，一个是直接接地用，一个是非直接 接地用 楼上说的有道理 1、无论直接接地还是非直接接地，都要躲过不平衡电流 2、现在做的好的，就如楼上所说，通过中性点地刀辅助 触点自动切换，但也有不少的厂采用人工去切换 3、二者起的作用一样，都是在系统发生单相接地故障时， 要切除变压器；当然，可能别的保护会起作用 大家说的挺好，学习了，间隙和零序电流保护的作用从系 统图上看比较容易理解。中性点直接接地时，间隙零序起 不到保护作用，为了防止误动，应该退出；而中性点不接 地时，零序电流没有通路不起作用的，也是为了防止误动， 应该退出的。 中性点接地刀合的时候，不会有间隙零序电流的，不合的 时候才有，而间隙零序整定值比零序小，且没有延时（一
般零序过流都带延时的），所以是可以同时投入的，不影 响保护正确动作。 一个直接接地系统，间隙保护在中性点失去时起作用 间隙零序动作包括有间隙零电流和零序电压达到定值,在 地刀合上时是没有零序电压的,所以不会动作,只是为保险 起见,一般人为将它退出;而零序过流整定值较大,地刀没合 时,即使零序间隙击穿也不回启动,所以,一般零序过流在地 刀合上时很多地方的规程不要求停用. 一个在变压器中性点接地时投入，一个在中性点不接地时 投入，要看变压器的运行方式的 今天去武垣站干活，发现在220KV侧中性点保护间隙后面串有一个CT，以前220KV 站里从没有见到过，问了几个人都不知道是干什么的，估计是零序电流保护。回来上网上搜了搜，原来是间隙电流保护，下面说一下间隙电流保护和零序电流保护： 目前大电流接地系统普遍采用分级绝缘的变压器，当变电站有两台及以上的分级绝缘的变压器并列运行时，通常只考虑一部分变压器中性点接地，而另一部分变压器的中性点则经间隙接地运行，以防止故障过程中所产生的过电压破坏变压器的绝缘。为保证接地点数目的稳定，当接地变压器退出运行时，应将经间隙接地的变压器转为接地运行。由此可见并列运行的分级绝缘的变压器同时存在接地和经间隙接地两种运行方式。为此应配置中性点直接接地零序电流保护和中性点间隙接地保护。 中性点零序CT一般在变压器中性点套管内，而间隙CT一般在间隙后面。当变电站的母线或线路发生接地短路，若故障元件的保护拒动，则中性点接地变压器的零序电流保护动作将母联断路器断开，如故障点在中性点经间隙接地的变压器所在的系统中，此局部系统变成中性点不接地系统，此时中性点的电位将升至相电压，分级绝缘变压器的绝缘会遭到破坏，中性点间隙接地保护的任务就是在中性点电压升高至危及中性点绝缘之前，可靠地将变压器切除，以保证变压器的绝缘不受破坏。 中性点直接接地时间隙保护起不到作用，为了防止误动应该退出；而中性点不接地时，零序电流没有通路，零序电流保护不起作用，为了防止误动，应该退出， 间隙零序过压的问题
主变压器差动保护动作的原因及处理示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
主变压器差动保护动作的原因及处理示 范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 主变压器差动保护动作跳闸的原因是： （1）主变压器及其套管引出线发生短路故障。 （2）保护二次线发生故障。 （3）电流互感器短路或开路。 （4）主变压器内部故障。 处理的原则是： （1）检查主变压器外部套管及引线有无故障痕迹和异 常现象。 （2）如经过第（1）项检查，未发现异常，但本站 （所）曾有直流不稳定接地隐患或曾带直流接地运行，则 考虑是否有直流两点接地故障。如果有，则应及时消除短
路点，然后对变压器重新送电。 （3）如果进行第（2）项检查，未发现直流接地故障，但出口中间继电器线圈两端有电压，同时差动继电器接点均已返回，则可能是差动跳闸回路和保护二次线短路所致，应及时消除短路点，然后试送电。 （4）检查高低压电流互感器有无开路或接触不良现象，发现问题及时处理，然后向变压器恢复送电。 （5）如果上述检查未发现故障或异常，则可初步判断为变压器内部故障，应停止运行，等待试验；如果是引出线故障，则应及时更换引出线。 （6）如果差动保护和瓦斯保护同时动作跳闸，应首先判断为变压器内部故障，按重瓦斯保护动作处理。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion

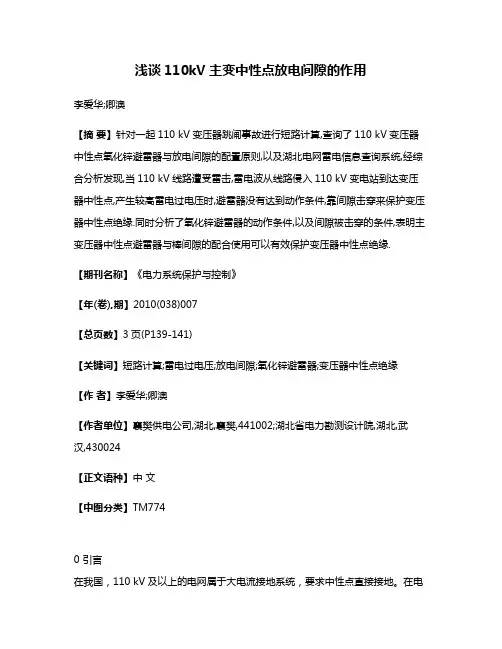

主变中性点放电间隙的知识 1.放电间隙，主要是为保护避雷器的．当雷击电压超过避雷器所能保护的值时，为防止避雷器被击穿损坏，装设放电间隙．当有很高的雷击电压时，间隙被击穿放电，从而保护了避雷器．至于之间如何配合，要依避雷器的防雷电压而定． 2.防止接地变跳闸后，高压侧故障中性点出现危险过电压 及以上系统中性点的间隙保护主要是：为了防止过电压！因为在这种电压等级的设备由于绝缘投资的问题所以都采用分级绝缘，在靠近中性点的地方绝缘等级比较低。如果发生过电压的话会造成设备损坏，间隙保护可以起到作用，但是又由于中性点接地的选择问题一个系统不要有太多的中性点接地，所以有的变压器的中性点接地刀闸没有合上（保护的配置原因）。在这时候如果由于变压器本身发生过电压的话就会由间隙保护实现对变压器的保护，原理就是电压击穿，在一定电压下他的间隙就会击穿，把电压引向大地。间隙保护可以起到变压器绕组绝缘的作用，当系统出现过电压（大气过电压、操作过电压、谐振过电压、雷击过电压等）时，间隙被击穿时由零序保护动作、间隙未被击穿时有过电压保护动作切除变压器。 4.满足保护的灵敏度要求. 5.防止合闸不同期等情况造成的过电压，损害绝缘. 6.所谓保护间隙，是由两个金属电极构成的一种简单的防雷保护装置。其中一个电极固定在绝缘子上，与带电导线相接，另一个电极通过辅助间隙与接地装置相接，两个电极之间保持规定的间隙距离。 在正常情况下，保护间隙对地是绝缘的，并且绝缘强度低于所保护线路的绝缘水平，因此，当线路遭到雷击时，保护间隙首先因过电压而被击穿，将大量雷电流泄入大地，使过电压大幅度下降，从而起到保护线路和电气设备的作用。 补充： 1、在大电流接地系统中，为满足零序网络的需要，一般接入同一系统的多台主变只有一台的中性点是直接接地的，也就是说，主变的中性点接地刀闸合上或者断开是两种不同的运行方式。
主变零序保护的配置原则 110kV直接接地电力网中低压侧有电源的变压器，中性点可能直接接地运行，也可能不接地运行。对这类变压器，应当装设反应单相接地的零序电流保护，用以在中性点接地运行时切除故障；还应当装设专门的零序电流电压保护，用以在中性点不接地运行时切除故障。（高压侧为单电源，低压侧无电源的降压变压器，不宜装设专门的零序保护）保护方式对不同类型的变压器又有所不同，下面分别予以说明。 一、全绝缘的变压器。 当变压器低压侧有电源且中性点可能不接地运行时，还应增设零序过电压保护。 全绝缘变压器为什么还要装设零序过电压保护?根据《电力设备过电压保护设计技术规程》SDJ 7-79，对于直接接地系统的全绝缘变压器，内过电压计算一般为3(——最高运行相电压)。当电力网中失去接地中性点并且发生弧光接地时，过电压值可达到3.0，因此一般不会使变压器中性点绝缘受到损害；但在个别情况下，弧光接地过电压值可达到3.5，如持续时间过长，仍有损坏变压器的危险。由于一分钟工频耐压大于等于3.0，所以在3.5电压下仍允许一定时间，装设零序过电压保护经0.5s延时切除变压器，可以防止变压器遭受弧光接地过电压的损害。其次，在非直接接地电力网中，切除单相接地空载线路产生的操作过电压，可能达到4.0及以上。电力网中失去接地中性点且单相接地时，以0.5s延时迅速切除低压侧有电源的变压器，还可以在某些情况下避免电力设备遭受上述操作过电压的袭击。此外，当电力网中电容电流较大时，如不及时切除单相接地故障，有发展成相间短路的可能，因此，装设零序过电压保护也是需要的。 在电力网存在接地中性点且发生单相接地时，零序过电压保护不应动作。动作值应按这一条件整定。当接地系数≤3时，故障点零电压小于等于0.6，因此，一般可取动作电压为180V。当实际系统中＜3时，也可取与实际值相对应的低于180V的整定值。 二、分级绝缘的变压器。对于中性点可能接地或不接地运行的变压器，中性点有两种接地方式：装设放电间隙和不装设放电间隙。这两种接地方式的变压器，其零序保护也有所不同。 1. 中性点装设放电间隙。放电间隙的选择条件是：在一定的值下，躲过单相接地暂态电压。一般≤3，此时，按躲过单相接地暂态电压整定的间隙值，能够保护变压器中性点绝缘免遭内过电压的损害，当电力网中失去接地中性点且单相接地时，间隙放电。 对于中性点装设放电间隙的变压器，要按本规范4.0.9条的规定装设零序电流保护，用于在中性点接地运行时切除故障。 此外，还应当装置零序电流电压保护，用于在间隙放电时及时切除变压器，并作为间隙的后备，当间隙拒动时用以切除变压器。 零序电流电压保护由电压和电流元件组成，当间隙放电时，电流元件动作；拒动放电时，电压元件动作。电流或电压元件动作后，经0.5s时限切除变压器。 零序电压元件的动作值的整定与本条第一款零序过电压保护相同。 零序电流元件按间隙放电最小电流整定，一般取一次动作电流为100A。 采用上述零序电流保护和零序电流电压保护时，首先切除中性点接地变压器，当电力网中失去接地中性点时，靠间隙放电保护变压器中性点绝缘，经0.5s延时再由零电流电压保护切除中性点不接地的变压器。采用这种保护方式，好处是比较简单，但当间隙拒动时，则靠零序电流电压保护变压器，在0.5s期间内，变压器要随内过电压，如系间歇电弧接地，一般过电压值可达3.0，个别情况下可达3.5，变压器有遭受损害的可能性。 2. 中性点不装设放电间隙。对于中性点不装设放电间隙的变压器，零序保护应首先切除中性点不接地变压器。此时，可能有两种不同的运行方式：一是任一组母线上至少有一台中性点接地变压器，二是一组母线上只有中性点不接地变压器。对这两种运行方式，保护方
主变压器差动保护动作的原因及处理 一、变压器差动保护范围： 变压器差动保护的保护范围，是变压器各侧的电流互感器之间的一次连接部分，主要反应以下故障： 1、变压器引出线及内部绕组线圈的相间短路。 2、变压器绕组严重的匝间短路故障。 3、大电流接地系统中，线圈及引出线的接地故障。 4、变压器ＣＴ故障。 二、差动保护动作跳闸原因： 1、主变压器及其套管引出线发生短路故障。 2、保护二次线发生故障。 3、电流互感器短路或开路。 4、主变压器内部故障。 5、保护装置误动 三、主变压器差动保护动作跳闸处理的原则有以下几点： 1、检查主变压器外部套管及引线有无故障痕迹和异常现象。 2、如经过第1项检查，未发现异常，但曾有直流不稳定接地隐患或带直流接地运行，则考虑是否有直流两点接地故障。如果有，则应及时消除短路点，然后对变压器重新送电。差动保护和瓦斯保护共同组成变压器的主保护。差动保护作为变压器内部以及套管引出线相间短路的保护以及中性点直接接地系统侧的单相接地短路保护，同时对变压器内部绕组的匝间短路也能反应。瓦斯保护能反应变压器内部的绕组相间短路、中性点直接地系统侧的单相接地短路、绕组匝间短路、铁芯或其它部件过热或漏油等各种故障。 差动保护对变压器内部铁芯过热或因绕组接触不良造成的过热无法反应，且当绕组匝间短路时短路匝数很少时，也可能反应不出。而瓦斯保护虽然能反应变压器油箱内部的各种故障，但对于套管引出线的故障无法反应，因此，通过瓦斯保护与差动保护共同组成变压器的主保护。 四、变压器差动保护动作检查项目： 1、记录保护动作情况、打印故障录波报告。 2、检查变压器套管有无损伤、有无闪络放电痕迹变压器本体有无因内部故障引起的其它异常现象。 3、差动保护范围内所有一次设备瓷质部分是否完好，有无闪络放电痕迹变压器及各侧刀闸、避雷器、瓷瓶有无接地短路现象，有无异物落在设备上。 4、差动电流互感器本身有无异常，瓷质部分是否完整，有无闪络放电痕迹，回路有无断线接地。 5、差动保护范围外有无短路故障（其它设备有无保护动作）差动保护二次回路有无接地、短路等现象，跳闸时是否有人在差动二次回路上工作。 五、动作现象及原因分析： 1、差动保护动作跳闸的同时,如果同时有瓦斯保护动作,即使只报轻瓦斯信号,变压器内部故障的可能性极大。 2、差动保护动作跳闸前如变压器套管、引线、CT有异常声响及其它故障现
主变压器中性点过电压保护配置原则 由于电力系统运行的需要，110～220 k V有效接地系统的变压器中性点大部分采用不接地运行方式，变压器一般采用分级绝缘结构，绝缘水平相对较低，所以不接地运行的变压器中性点需要考虑对雷电过电压、操作过电压和暂时过电压的保护。 根据DL／T620—1997《交流电气装置的过电压保护和绝缘配合》的有关规定，提出以下保护配置意见： a）对110 kV和220 k V有效接地系统中可能偶然形成的局部不接地系统（如接地变压器误跳开关等原因引起）、低压侧有电源的变压器不接地中性点应装设间隙保护。 b）经验算，如断路器因操作机构故障出现非全相和严重不同期产生的铁磁谐振过电压可能危及中性点为标准分级绝缘、运行时中性点不接地的110 kV和220 k V变压器的中性点绝缘，宜在中性点装设间隙。 c）变压器中性点间隙值的确定应综合考虑 ———间隙的标准雷电波动作值小于主变压器中性点的标准雷电波耐受值； ———因接地故障形成局部不接地系统时间隙应动作； ———系统以有效接地方式运行、发生单相接地故障时，间隙不应动作。 2变压器中性点保护配置方式的分析 根据以上配置原则，参照广东省电力试验研究所的试验数据，直径16 mm、水平布置、半球头圆钢的棒－棒间隙放电电压与间隙距离的关系见图1，在Ucp（1±σ）和U50％（1±σ）区间内放电的概率为99．7％［1］。 2．1变压器中性点绝缘水平的选取 根据GB 311.7-1998《高压输变电设备的绝缘配合使用导则》，对3～220 k V油纸绝缘设备，耐受操作冲击电压的能力为耐受雷电冲击的0．83倍，其值远超过预期操作过电压水平，所以绝缘水平主要由雷电过电压决定，不需考虑操作过电压的影响。 取中性点绝缘老化累计安全系数为0．85，参考GB311．1—1997《高压输变电设备的绝缘配合》，取雷电冲击安全系数为0．714，工频电压安全系数为1．0，则中性点综合耐受雷电冲击裕度系数为0．6，综合耐受工频裕度系数为0．85。 主变压器中性点可能出现的最大暂时过电压见表1。 2．2中性点保护的配置方式 我国变压器中性点保护方式一般有：单独间隙、单独避雷器、间隙与避雷器并联。下面结合常用中性点避雷器型号，对各种绝缘等级的变压器中性点保护方式（见表2）进行讨论。 2．2．135 kV绝缘等级 35 kV中性点绝缘水平为雷电冲击耐受电压185 k V，工频耐受电压85 k V；考虑安全系数后，绝缘水平为雷电冲击耐受电压111 kV，1 min工频耐受电压73 k V。 单独采用110 mm间隙时，间隙雷电冲击放电电压为93～112 k V，工频放电电压为47～57 k V。雷电冲击放电电压和工频放电电压均小于中性点绝缘水平，中性点有效接地系统最大暂时工频过电压下间隙不动作，中性点不接地系统最大暂时工频过电压下间隙动作，满足保护中性点的要求。推荐采用此保护配置方式。 单独采用Y1．5 W－48／109型避雷器时，避雷器可以耐受中性点有效接地系统最大暂时工频过电压，但裕度较小。在中性点不接地系统最大暂时工频过电压下，避雷器可能损坏。 110 mm间隙与Y1．5 W－48／109型避雷器并联时，满足保护中性点要求。但Y1．5 W －48／109型避雷器非标准型号，在避雷器残压作用下，间隙可能同时动作；在中性点工频
咼压电机差动保护动作的几种原因 时间：2016/1/30 点击数：526 高压电机在运行过程中特别是改造初次投产时会因接线不正确、变比选择不匹配及其他疏漏，引起电机、 变压器差动保护动作，这些问题如不能及时、准确的处理，便会影响到油气生产。我们在实践中找到了很多解决此类问题的办法，供大家共享。 1电机差动保护动作原因分析 1.1已经投产运行中的电机 已经投产运行的电机当岀现差动保护动作时，大都不是因为接线错误了，而是因为电机、电缆或保护装置岀现了问题。解决办法：对电机差动保护的定值和动作值进行比对，就能大致判断岀故障的主要原因并决定先对那些设备进行检查。一般来说，依次对电机、电缆进行绝缘测试、直阻测试，对差动回路包括电流互感器进行测试，检查是否有异常，对保护装置进行检查，也可分班同时进行检查。根据我们的经验，主要是电机内部短路、电缆短路特别是有中间接头的地方以及 CT和二次回路的问题。 投产后的电机也会因外界因素或运行方式的改变，造成电机差动保护动作。我单位卫二变电所就出现了这 种问题。卫二变高压622注水电机在正常运行时，由于给2号主变充电，造成622注水电机差动保护动作。 这个看似没有关联的操作却引起了差动保护动作。后经分析、查找、试验，发现差动电流互感器开关侧其 二次线错接在了测量级上，其电机两侧CT的特性不一致。当给 2号35kV主变充电时就会有直流分量和 谐波串到6kV电机保护回路中（具体分析不在这里赘述），造成差流过大（动作值 1.6A左右，动作整定 值1.02A ）。更改后，再次启动电机并用钱形电流表（4只表）检测二次回路，其差流正常，保护不再误 动。 2改造或新设备第一次投产时，电机差动保护动作原因分析 由于安装人员技术水平不高或是粗心或是对设备了解不够、理解偏差，对电机、保护装置改造后或是新设 备第一次投产试运行时，往往会岀现差动保护动作的现象。下面就介绍我供电服务中心所管辖的变电所岀现过的几种情况。 ⑴郭村变624高压注水电机改造后，几乎每次启动都会出现差动保护动作（动作值 6.2A-7.2A。动作整定 值5.2A ）。对装置的参数整定，CT的极性、接线进行反复检查均没问题，电机试验也正常。后来确认， 由于电机距离开关柜较远（1000m ），电机中心点CT的带负载能力不够，从而在电机直接启动时（启动电流是额定电流的4-6倍）造成差流岀现。测量电动机尾端到开关柜保护装置的接线直阻为 3.5欧，CT带 负载能力为2.2欧。我们从厂家制造了两只专用CT，二次绕组都制成保护级且变比相同，把其副边串接起 来，在不改变变比的情况下，提升了带负载能力。改造后正常。 ⑵郭村变624电机再次改造后，第一次试运行出现了差动速断跳闸，动作值30.2A，动作整定值21.7A。我们对电机、电缆、CT变比、极性及二次回路进行了检查，都没有问题。对差速的动作值与动作整定值进行比对分析，不该是电机差动CT极性接反（相角差180度），接反后其动作值应在 42A以上，更像是差 动回路或一次回路相序不对，其动作电流肯定大于 21.7A，一般小于42A。其动作值与启动电流 258 2015年9月下 的大小成正比，也可以每次启动时，用四只钳形电流表测得数据，再根据余玄定理大致算岀来理想状态下

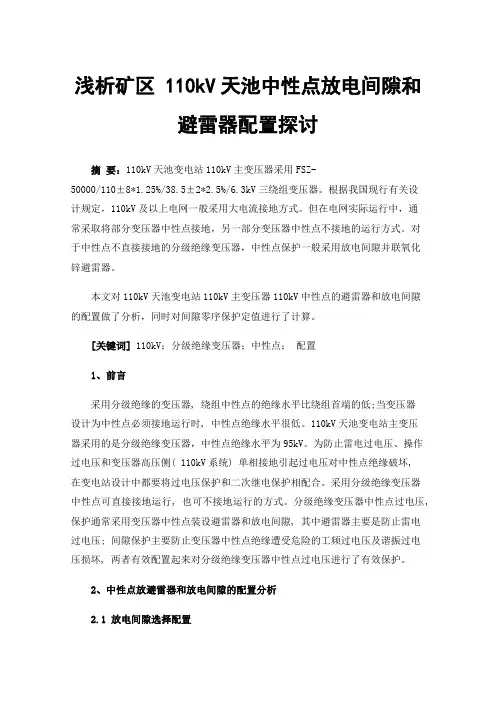

间隙保护国家有关规定 根据国家电力公司制定的《防止电力生产重大事故的二十五项重点要求》〔国电发［2000］589号〕和有关网局《110-220KV变压器中性点过电压保护方式规定》，现摘录如下： 1、当220KV变电站有两台及以上主变运行时，应将其中一台主变高压绕组中性点直接接地。 2、110KV、220KV变压器不接地的中性点应装设间隙或采用避雷器与间隙并联保护方式。因接地故障形成局部不接地系统时间隙应动作；系统以有效接地方式运行、发生单向接地故障时，间隙不应动作；避雷器应能承受单向接地时中性点的稳态电压升高。间隙的标准雷电波放电电压和避雷器雷电冲击残压应低于变压器中性点雷电冲击耐受水平。 3、220KV变压器〔自耦变除外〕的220KV绕组中性点为110KV绝缘水平〔LI400AC200〕，110KV绕组中性点为60KV绝缘水平〔LI325AC140〕，均应采用钢棒间隙与避雷器并联保护方式。220KV绕组中性点宜选用Y1.5W-144/320型氧化锌，间隙距离宜选用300mm; 110KV绕组中性点宜选用Y1.5W-60/144型氧化锌，间隙距离宜选用140mm。 4、110KV变压器中性点采用以下保护方式 110KV绕组中性点为60KV绝缘水平(LI325AC140),宜选用Y1.5W-60/144型氧化锌避雷器与140mm距离的间隙相并联。 110KV绕组中性点为44KV绝缘水平(LI250AC95),宜选用Y1.5W-60/144型氧化锌避雷器与120mm距离的间隙相并联。 110KV绕组中性点为35KV绝缘水平(LI185AC85),可以采用单独间隙保护，间隙距离宜选用115mm。 有关各方可以根据当地海拔高度和空气湿度放电间隙距离作适当调整。 5、棒间隙采用φ16mm镀锌圆钢，端部形状接近半圆无棱角〔不允许焊接铜球〕，尾端应有螺纹以便调节，间隙应水平布置以防止雨水短接。避雷器应加装放电记数器，以便于巡视人员监视。 6、变压器不接地的中性点应增设间隙〔过流、过压〕保护，当系统单向接地且失去接地中性点时，间隙过电压保护经0.3～0.5秒时限动作并跳开变压器各侧断路器；低压侧有发电电源的应在变电站装设解列装置，其中3U O取自于高压母线，动作时限应与间隙保护动作时间相配合。
二期1#主变差动保护动作的事故分析 王俊强 （中海化学电仪部，海南东方 572600） 提要：外部电网的波动，引起二期1#主变的差动保护动作，导致了二期装置的跳车，本文对该事故的分析处理过程进行介绍，并对该事 故进行总结分析，也对差动保护综合保护继电器SPAD346C进行了 简要的分析。 关键字：变压器、差动保护动作、差动保护综合保护继电器、SPAD346C 一、事故简介 06年10月18日16时鹅毛岭至罗带110KV线路A相接地跳，重合闸成功，引起电网波动。二期1#主变差动保护继电器SPAD346C发出“1 d”跳闸信号，差动保护动作，110KV1#进线断路器及6KV进线断路器跳开，引起二期装置跳车。 二、事故确认 1.时间 一期故障录波时间是15：58：34，一期故障录波仪系统时间比标准时间慢3分21秒，所以事故时间应为16：01：55。 二期从ESD2000告警窗可以看到最早的欠压信号为直流屏输入欠压信号，时间16：01：55，110KV1#进线断路器1Q0跳闸时间为 16：01：58，从ESD2000巡检式实时告警的原理知应以最早的报警 时间为准，所以事故时间应为16：01：55。
2.ESD2000告警 如图： 图1 3.故障录波 如图： 图2
4.事故初步确认 电网的波动，引起差动保护继电器SPAD346C的动作，从而跳开1#110KV进线断路器及6KV断路器。 三、分析过程 1.有几个疑问 a)二期1#，2#进线的故障录波，还有一期的故障录波都完全相同， 为什么二期1#差动动作了，别的没问题？ b)此前曾有过综合保护继电器内部故障损坏情况，有无可能是这 个差动保护继电器SPAD346C有问题？但是在今年3月份大修刚 做过差动保护继电器SPAD346C的校验，没有问题。 c)由差动保护的原理知，其保护的是变压器内部故障，当外部故 障时，它不应动作，差动保护继电器SPAD346C是靠变压器高低 压侧电流来判断内部故障还是外部故障，如果无其他原因，外 部故障引起变压器误跳，那么说明SPAD346C设定可能有问题， 需调整。 2.对SPAD346C记录的跳闸时刻数据进行分析 SPAD346C记录的1#主变跳闸时刻数据：

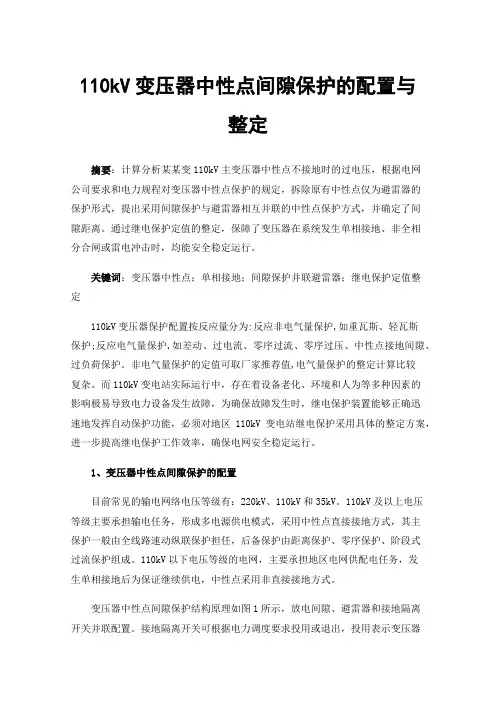

2．1介绍常规变压器间隙保护的原理及整定原则 按照变压器中性点过电压保护设计原则，对110kv、220kv有效接地系统中可能形成的局部不接地(如中性点接地变压器误跳闸)或低压侧有电源或电动机的不接地变压器的中性点，应装设放电间隙和间隙零序保护，在间隙放电时，应由主变压器高压侧中性点间隙接地零序保护动作切除短路点。主变压器高压侧中性点间隙接地零序保护应分别整定计算中性点间隙零序过流保护和中性点间隙零序过电压保护。 (1)中性点间隙接地零序过流保护动作电流计算 动作量取自间隙接地回路零序电流互感器T A．的二次电流3I0，其值当考虑间隙电弧放电因素时，根据运行经验取一次动作电流为100A，时间取O．3s，保护动作跳变压器三侧开关。 (2)中性点间隙接地零序过电压保护动作电压计算 当系统失去直接接地中性点，而又发生单相接地时，此时Tv开口三角形绕组出现的电压(Tv不饱和时)3u0为300v，但实际上当3u0为200v时，Tv已开始饱和(电磁型TV测量回路的伏安特性，根据实测为：Tv二次绕组加电压70v时，绕组励磁电流为20A，即饱和电压约为70v)。所以系统失去直接接地的中性点，而又发生单相接地时，Tv开口三角形绕组饱和电压3u0约为210v，所以当系统失去中性点直接接地，而又发生单相接地时，规程上规定零序过电压保护动作电压整定3u0为180v，动作时间应躲过暂态过电压时间，可整定T为O．3—0．5s，保护动作跳变压器三侧开关。 2．2 A变电站的间隙零流保护的误动分析 具体系统如图1所示。该站为有两台110kV不接地变压器，通过35kv负荷侧联络线连接一并网小由源F1有110kv两路丰电源A和B 线。当 动作，也经O．3s跳两台主变三侧开关。虽然电源线A故障跳闸后，经1s重合成功，但此时变电站已全所失压。从这次事故过程分析，可以看出：由于常规按整定设计规程，间隙电流一次动作值取100A、O，3s，与上一级线路零序电流二段整定时间相同，因此在有效接地方式下发生单相接地短路时，变压器间隙电流保护动作时间躲不过上一级线路后备保护动作时间，而造成误动，结果延长了停电时间，极大地影响了供电可靠性。 2.3变电站变压器的现场运行方式的几种情况 110kv变压器均为不接地运行方式，上级电源线装设的能切除接地故障保护有零序电流保护、高频或纵差的全线速动保护，零序电流保护II段时间大部分为O．3s。当变压器的上级电源线发生接地故障时，系统会出现过电压，考虑当变压器的间隙击穿时，会引起系统零序电流变化。对于只装设零序电流保护没有装设高频纵差等快速保护的电源线来说，零序电流I段定值时间一般为0s，个别线路由于特殊运行方式带150ms延时，如果此时流过电源线的零序电流能达到本线零序电流I段定值，则本线的零序电流I段动作，此时由于变压器间隙零流时间为0.3s，还来不及动作，然后电源线可以靠重合闸恢复供电，这种情况下不用考虑变压器间隙零流保护同上级电源线零序电流保护配合；如果流过电源线的故障电流只能达到本线零序II段电流定值，则在电源线的零序电流II段保护和变压器的间隙零序保护的时间均为O．3s的情况下，电源线和变压器的保护将会一起动作，造成误动。这时需考虑变压器间隙零流保护同上级电源线零序电流保护相配合整定；如果上级电源线装设了高频或纵差的全线快速保护，当本线任意处发生接地故障时，不管变压器间隙击穿与否，电源线的快速保护会无时限地切除故障，而下级变压器的间隙保护为O3s，这种情况下变压器的间隙电流保护将不会误动。各站变压器间隙保护原理各不相同，分为两种情况：一种是间隙零压和零流的时间是共用的；一种是间隙零压和零流的时间是各自独立的。鉴于变压器的绝缘安全，间隙保护的时间不宜给太长，而且有些变压器保护装置的间隙零压和零流的时间是共用出口的，可考虑将间隙零流的时间抬高到O．5s，来同上级电源线零序II段时间配合。 3继电保护整定配合改进 通过上述分析和研究可知，按照目前常规的变压器的间隙电流整定，在小电源上网条件下，很有可能出现保护失配误动，造成停电事故。近年随着变压器制造工艺和质量的提高，变压器中性点绝缘水平得到加强，为改进间隙电流保护整定配合，防止保护误动创造了有利条件。针对上述问题，现提出如下解决措施。 通过对如上变电站的运行情况及故障分析，校核了所有变压器电源线的保护配置情况，现将变压器间隙电流保护作如下整定配合改进：上级电源线装设高频或纵差的全线速动保护的变压器，其间隙电流保护不会误动，定值按规程整定，不作变动；上级电源线没有装
35kV变电站主变主保护动作及故障原因分析和解决对策李煜舟 发表时间：2019-07-22T14:47:41.143Z 来源：《基层建设》2019年第12期作者：李煜舟王俊慧 [导读] 摘要：35 kV变电站作为电力供电系统中的主要组成部分，它负责转换电能和重新分配电能任务，变电站的主变压器是主要设备之一，运作主变压器会关系到电网整体运行的安全性，其影响着电网运行的安全性和经济性。 丽水华阳电力有限公司浙江丽水 323400 摘要：35 kV变电站作为电力供电系统中的主要组成部分，它负责转换电能和重新分配电能任务，变电站的主变压器是主要设备之一，运作主变压器会关系到电网整体运行的安全性，其影响着电网运行的安全性和经济性。本文分析了雷击引起的变压器主保护动作以及变压器内部绕组故障等故障因素，并提出了相应的对策进行解决。 关键词：主变保护动作；接地电流；小型接地电流系统；单相接地故障 引言：大部分偏远山区的电力供电系统存在一系列突出问题，如较长的供电线路、较低的安全水平、高雷区部分穿越等。针对这样的情况，外部雷击导致主变压器的主要保护动作偶尔发生，接地电流穿透变压器内部的高压侧绕组绝缘层并导致绕组匝间短路，从而出现永久性的故障，导致整个地区的电源故障跳闸和停电，这给电力生产带来了极其严重的安全负面影响。为了将供电系统的可靠性和安全性进一步提高，对故障原因以及存在的问题进行积极分析，并在此基础上对解决方案和对策进行探讨，对供电安全和整个电网安全都有重要的价值和意义。 1 主变压器发生故障情况 1.1故障概况 某地35kV变电站遭遇强烈雷击，在14：50左右2＃主变压器（3150kV A，35kV / 10kV）机体和开关重气动作、变压器差动保护动作造成两侧主变压器开关跳闸，导致整个变电站失压。主变压器保护测控装置表明主变压器差动电流0.58A（设定起始值0.5A），变压器体和开关重气保护启动，2＃主变油温报警，启动减压阀，瓦斯轻没发生警报；操作人员还反映了变压器在保护跳闸前运行的明显异响。 1.2现场检查情况 检查2＃主变压器外观无异常，高低压侧开关与避雷器完好无损，变电站内部避雷针的接地电阻为0.9欧姆；测试变压器绕组的直流电阻，有258-260毫欧低压侧相绕组，高压侧绕组的AB和BC都表明大于2千欧，超出范围，交流绕组电阻4.05欧姆；没有进行油色谱分析测试。最先判断变压器的高压侧B相绕组存在故障，两天后，利用吊罩检查了变压器。结果发现，变压器高压侧的B相绕组分别在上部导电杆连接与分接开关两处凸出，变压器绕组燃烧后有很明显的铜渣。 2分析故障原因 基于上述事故现象、变压器的吊罩检查以及保护数据，变压器高压部分B相绕组的初步分析是由于外线遇到强雷击，不仅避雷器放电，其还出现单相接地故障，变压器有接地电流侵入并产生电弧，电压会破坏高压侧B相绕组的绝缘，并导致绕组匝间短路，从而绕组烧毁。在这里，通过简单分析，接地电流在什么条件下会侵入变压器内部，并使变压器的主要保护动作均匀地烧毁内部绕组： （1）系统应该是一个小型的接地电流系统。如果此时雷击继续击中架空线的任何相位，通过避雷器放点变成单相接地故障，并且开关装置的保护将不起作用。由于在小型接地电流网格中发生单相接地是较小的接地电流，因此允许系统在少量接地的情况下继续运行一小段时间。雷电如果同时撞击外线的两相或三相，线路开关柜的过流保护将起到切断入侵接地电流路径的作用。 下图为接地故障的原理图 （2）外部架空线路应靠近避雷器安装位置遭到的雷击。线路的任何相位都被雷击，然后由避雷器放电，变成单相接地故障。不动作的开关设备保护接地电流沿着低压侧母线入侵变压器，形成单相接地故障回路。由于变压器的中性点未接地，因此接地电流会在变压器内发生电弧过电压。这种电弧过电会造成两种危害：一是引起变压器中相间短路故障，变压器产生主要保护动作；另一种是故障相绕组绝缘突破，然后发展成变压器的绕组匝间短路永久故障。这两种危险对变压器绕组绝缘都具极大破坏性，对安全运行变压器有严重的威胁。（3）线路避雷器的放电时间相较于变压器保护动作长是最关键的条件。 即使外部电路受到雷击，避雷器也会立即完成放电过程，并且放电速度会超过任何保护速度。因此，正常情况下的雷击不会出现接地故障，当避雷器有着较差的放电性能，接地网在不利条件下接地，避雷器不能立即完成放电，连续放电过程易于出现单相接地故障。 在上述条件得到满足之后，变压器可视为具有接地故障点的小型接地电流系统。在雷击中外部线路之后，接地电流入侵变压器，出现单相接地故障。接地电流过大会导致变压器产生电弧过电压，并导致相间短路故障，从而启动变压器主保护。 如果接地电流入侵变压器的内部电弧，则电弧过电压将继续损坏故障相绕组绝缘，这将导致击穿绕组绝缘并出现绕组匝间永久故障，接地电流的大小能决定电弧过电压的大小。 35kV变电站雷击后，2＃变压器的出现主要保护动作，并导致内部高压方B相绕组击穿，出现匝间短路和烧毁绕组，表明应该是外部传输线的B相被雷击，并入侵变压器的内部。 3 解决对策 为了将在恶劣气象条件下系统运行的可靠性提高。当线路被雷击中，避雷器要可靠放电，防止雷电波入侵通道，这是消除上述故障的有效的解决方案和对策；如果避雷器不良放电形成单相接地故障，怎样能最小化乃至消除接地电流。以下几个因素会影响代接地点电流：（1）越近的雷击点距离，就会有越大的接地电流；（2）接地电阻，越小的系统接地电阻，越短的雷击时间，就会有越小的接地电流，容易入侵变压器。（3）由于地理条件，电源线不可避免地会穿过雷区。在电源线中遇到雷击是一种自然现象，雷击点不能改变，改善接地电阻应考虑地理、地形以及土壤等因素限制，因此最小化甚至消除地电流的对策是有限的，效果可能不好。 综上所述，解决问题的对策是：（1）根据周期更换35kV变电站的10kV输出杆避雷器，雷暴期间避雷器的在线监测要加强，放电性能
