ANYANG INSTITUTE OF TECHNOLOGY
本科毕业论文
自行车花盘冷挤压模具设计Design for cold extruding dies of the bicycle face
2008年05月
目录
第一章自行车花盘零件图纸及要求 (1)
第二章冷挤压工艺性分析 (30)
2.1 零件冷挤压工艺性分析 (40)
2.2 许用变形程度及变形程度的计算 (40)
2.3 挤压变形力的计算 (42)
第三章冷挤压毛坯的制备 (52)
3.1毛坯形状和尺寸的确定 (42)
3.2毛坯的软化处理 (42)
3.3毛坯的表面处理和润滑 (42)
第四章冷挤压模具设计 (52)
4.1 模具结构的选择 (53)
4.2 模架的选择 (60)
4.3模具工作部分设计 (42)
4.3.1凸模设计 (42)
4.3.2凹模设计 (42)
4.4导向、顶出及紧固件设计 (42)
4.4.1导向设计 (42)
4.4.2顶出装置设计 (42)
4.4.3模具固定方法设计 (42)
4.4.2 (42)
结论 (71)
致谢 (74)
参考文献 (75)
附录3：
自行车花盘冷挤压模具设计
专业班级：
指导教师：
职称：
摘要（空1格）×
××××××××××××××××××××××××××××××××
关键词：××× ×××
×××
Design for cold extruding dies of the bicycle face
Abstract （空1格）Key words ××× ××× ××× ×××
附录4：
引 言
×××××××××××××××××××××××××××××××××××××
第一章 自行车花盘零件图纸及要求
在电子、汽车、电机、电器、仪器、仪表、家电和通讯等产品中，60％～80％的零部件都要依靠模具成形。从1997年开始，我国模具工业产值也超过了机床工业产值。模具生产技术水平的高低，已成为衡量一个国家产品制造水平高低的重要标志，在很大程度上决定着产品的质量、效益和新产品的开发能力。
作为学过《模具设计》的学生应该掌握模具设计程序、设计思路，设计方法。基于此，以生活当中自行车的花盘作为工件，结合大学所学的机械设计知识，设计出一套能挤出自行车花盘的冷挤压模具。自行车花盘的参数如下：
第二章 冷挤压工艺性分析
2.1 零件冷挤压工艺性分析
1)材料：Q215为碳素结构钢，具有良好的可冲压性能。该钢的强度与塑性配合较好，冷弯性能和焊接性能也很好。在制造机械设备时，一般采用冷弯、焊接，而不用锻造和热处
工件名称：自行车花盘 生产批量：大批量 材 料：Q215
理。可用于制造工程构件和不重要的机械零件，如基座，螺栓等。承受冲击的工程构件或零件，如齿轮、吊钩等。还有焊接结构，如锅炉、容器等。
2）工件结构：如图所示，该零件结构较复杂，为回转体对称零件。零件可分为凸缘和盲孔两部分，故考虑使用复合挤压方式。
3）零件有一个凸缘，上部形状不规则，为本设计的难点。
2.2 许用变形程度及变形程度的计算
断面收缩率的计算：
由公式%1000
1
0?-=
A A A F ε ①上半部分：φ60正挤压A 1=πR 2=3.14*302=2826(mm 2) φ34 0A =πR 2=3.14*172=907.46 (mm 2)
代入公式得
%1000
1
0?-=
A A A F ε=-211.41% 挤压比3211.01
==
A A R ②下半部分：φ35 A 1=2
221R R ππ-=3.14*（17.52-14.52）
=961.625-660.185 =256.44(mm 2)
代入公式得%1000
1
0?-=
A A A F ε=71.74% 2.2 挤压变形力的计算
φ37部分反击压力计算图算法：
已知毛坯直径（或凹模直径）0d =φ34(mm 2)，凸模直径1d =φ29(mm 2)，毛坯长度0h =28(mm 2)，
毛坯材料为Q215，求解步骤如下：
a ．根据毛坯直径0d =φ34(mm 2)和凸模直径1d =φ29(mm 2)查图1，断面收缩率为70%=φ
b ．根据70%=φ和毛坯材料，查图2得未经修正的单位挤压力2220mp P =,同时根据70%=φ和8235.0d /h 00=，从图2查得毛坯相对高度修正系数98.0k h =
c ．未经修正的单位挤压力P 经过图3的毛坯相对高度校正（上部曲线）和外径校正（下部曲线）查得修正的单位挤压力P=2160（mp ）
d ．根据修正的单位及压力P 和凸模直径1d =φ29(mm 2)，查图4得总挤压力F=1450（kn ）。
第三章 冷挤压毛坯的制备
3.1 毛坯形状和尺寸的确定
本设计的毛坯已经给出，直径为34，高度28，前期锻造墩粗而成。
3.2 毛坯的软化处理
由于材料是Q215，经查表知， 热处理状态：长时间退火；
规范：920℃～960℃保温8小时，随炉冷却到680℃，再升温到960℃保温4小时，随路冷却到250℃出炉。
处理后硬度：100～110/HBS ，所需时间较长，但热处理后硬度较低。
3.3 毛坯的表面处理和润滑
表面处理与润滑是零件冷挤压的一个关键问题。他对零件的表面质量及模具的寿命有很大的影响。主要包括以下内容：
①去除表面缺陷。 ②清洁、去脂、濯洗。
③去除表面氧化层（用酸洗或机械处理）。
④在坯料表面形成特殊的润滑支撑层（磷酸盐处理、草酸盐处理等）。 ⑤润滑处理。
其中，①～③项处理的目的是改善表面质量，并为以后的磷酸盐处理和润滑处理做好准备。在本设计中采用以下处理方式：
表面磷化处理，溶液成分：硝酸HNO 330～40（g/L ）、磷酸43PO H 30～40（g/L ）、氧化锌ZnO20～30（g/L ）,温度75～80℃，时间20分钟。
润滑方法:皂化液60～100（g/L）、温度60～70℃、时间20～30分钟。
第四章冷挤压模具设计
4.1 模具结构形式的选择
确定冷挤压模具总体结构形式时，主要考虑挤压件特点（形状、尺寸、精度）、成产批量和设备类型三个基本要素及设计、制造和使用三大技术环节。参考文献？
由于挤压件材料为低碳钢，变形程度大，形状复杂，我们采用预应力组合模具，各种镶块的分割形式，上或下卸、退料装置。批量生产、选择通用模架，分割形式，组合结构，具有导向装置、整体结构形式，模柄紧固。
4.2 模架的选择
零件生产要求大批量生产，所以选择通用模架，分割形式，组合结构，具有导向装置、整体结构形式，模柄紧固。为此，制定两套方案。
方案一：选择小型通用模架，没有导向装置，依靠凸、凹模自身实行导向。可东部分通过带孔的整体圆柱形模柄与压力机的滑块连接在一起。模座呈十字形，且两端均带有圆孔。上端装入凹模等工作零件，下端安装顶出装置。顶杆借助于三根均布的圆柱销带动环形顶出器，将滞留在凹模中的工件顶出模外。顶杆是由一对机械拉杆通过压力机滑块带动的。凸模和凹模均采用特制的圆形螺母紧固。在这种模架上，只要更换几个主要工作部件，便可进行各种零件的挤压。
方案二：选择反挤压导柱通用模架，模板和模座靠导柱、导套连接在一起，及凸凹模的相对位置是不可调节的，他们的同轴度要求，完全靠安装在模架上的导柱、导套予以保证。为了提高磨具寿命，凹模分割为两块，以销钉找正中心，确保上下两部分孔径的同轴，利用四个螺钉将其直接紧固在模座上。
4.3 模具工作部分设计
冷挤模具的设计要求：冷挤压时，毛坯与模具摩擦很剧烈，对模具要求就较高：
（1）模具的工作部分要具有足够的强度、刚度及耐磨性。
（2）为了防止应力集中而损坏模具，模具工作部分要采用光滑的圆角过渡。
（3）凸、凹模与上、下模座之间应当有足够大的支撑面和一定厚度的淬硬垫板。
（4）模具在压力机上安装要紧固，工作部分拆卸方便。易损件要有互换性，便于安装固定。
（5）毛坯要容易放入模腔，大批量生产时易实现半自动和自动式送料。另外挤压后还需有灵活的卸料装置。
模具材料：Crl2MoV钢是我国最常用的冷作模具钢之一．由于其具有硬度高、强度大、热处理时体积变形小等特点，故多用于高负荷、高精度、高寿命的冷变形模具．目前导致模具损坏的因素很多，但主要的还是锻造工艺或热处理工艺不尽合理而造成的．而对于Crl2MoV 这种高碳、高铬钢，碳化物的不均匀度及合理的热处理工艺是影响模具使用寿命的决定因素，这对于高负荷的冷挤压模尤为突出．为此，改善Crl2MoV钢中碳化物的分布，采用合理的热处理工艺是提高模具使用寿命的关键措施．
1 冷挤压模的工作特点和失效分析冷挤压时，金属在三向不均匀的压力下进行塑性变形，此模具要承受很大的单位压力，一般高于1000MPa，同时金属在变形过程中会产生热效应，使工件和模具的温度升高，有时可达200℃以上；在冷挤压时，凹模承受切向拉应力，而凸模的受情况因挤压工艺不同而有所不同，正挤压时凸模承受压应力；反挤压和复合挤过程中，凸模先是承受压应力(在偏载时还存在弯曲应力)，在回程中又受到一定的拉应力，在挤压的工艺循环中，凸模承受拉、压交变应力，此时拉应力约为压应力的30倍．根据冷挤压的工作特点，其凸模常见的失效形式是“劈断”式破裂和“脱帽”式破裂．“劈断”式破裂与碳化物分布状态有很大关系；“脱帽”式破裂是在制件从凸模上脱下时，由于凸模的工作端承受拉应力而使端部折断．除此之外，还有弯曲、镦粗变形，擦伤损坏等失效形式．
2 冷挤压凸模的锻造
冷挤压凸模采用的是Crl2MoV钢，属高碳高铬型冷作模具钢，钢中存在大量的(Cr，re) C 型化物，其硬度(1800HV)较渗碳体和M6c型碳化物高，具有很高的耐磨性．但在铸态下，钢中的碳化物呈网状和大块状分布，使钢的强度和韧性很低．从冷挤压凸模的失效分析中发现，凸模的失效与碳化物的分布有很大关系．这种网状和大块状的碳化物无法通过热处理来改变的，它只有通过锻造才能使这些碳化物破碎并沿金属的变形方向分布．Crl2MoV钢作为冷挤压凸模材料在锻造中应严格执行锻造工艺，使得碳化物的级别不大于2.5；通过中温淬火和低温回火，使钢具有较高的强度和较好的韧性，以此可提高冷挤压模的使用寿命．
4.3.1凸模设计
方案一：选择正挤压实心凸模，其结构简单，易于制造且安装方便。
方案二：选择反挤压组合凸模，结构复杂，用于盲孔部分的成型。
4.3.2凹模设计
方案一：选择空心组合凹模，按照参考文献？表3-19，凹模的层数是按单位挤压力P 确定。整体挤压凹模在挤压时容易产生纵向裂纹，所以通常采用加预应力的组合凹模，以改善凹模工作时的应力分布情况，外圈可用中碳钢或中碳合金钢以节省模具钢，凹模内圈损坏后可以更换。
(1)总直径比d 和应力团层数的确定
增大凹模外径和凹模内径的总直径比d 可使危险断面应力值减小。如把d 从2提高到4，危险断面的合成应力降低20％，而把d 从4提高到10时，应力只降低6％，所以生产中采用的d 值一般为4—6。组合凹模的层数根据单位挤压力力值确定。
P ＜1000 MPa 时，采用整体凹模；
1000 MPa ＜P ＜1400 MPa 时，采用两层组合凹模； 1400 MPa ＜P ＜2500 MPa 时，采用三层组合凹模。
根据单位压力选择三层组合凹模结构，跟据表3-21，已知凹模内径（按挤压件最大外径）1d =60（mm ），4d =（4～6）1d ，取值为5得4d =51d =5*60=300（mm ），γ=1°30′； 安表3-21选取2δ=0.200，2β=0.0105，3δ=0.090，3β=0.0045，2d =1.701d =1.70*60=102（mm ），3d =2.90*1d =2.90*60=174（mm ）；
计算得出：2c =0.2*102=204（mm ），2μ=0.0105*102=1.071（mm ），3c =0.09*174=15.66（mm ），
3μ=0.0045*174=0.783（mm ）。
方案二：选择实心组合凹模，按照零件上部的轮廓形状设计上组合表面，由于主要承受压应力，中心部分采用过盈配合。
4.4导向、顶出及紧固件设计 4.4.1导向设计
冷挤压模具的准确导向，可使凸模工作时对准中心，减少因偏心负荷而折断凸模，且能 提高冷挤压件精度。 导向方法：
常见的导向方法有导柱导套导向、导板导向、凸模导向以及模口导向等四种。其中导柱导套导向使用最广，因为它安装调整方梗、导向精度高、寿命长。
方案一：凸模导向装置设计
适用于挤压件的壁厚精度要求较高、浅孔零件的反向挤压。凸模与导向部分的间隙通常在0.005～0.018mm范围内。该间隙必须按凸模在挤压中的膨胀量来校正，配合太紧会使凸模和导向衬套过早磨损。
常见的有三种导向方式：
a.涂抹工作部分A同凹模型腔工作部分实行导向；
b.凸模非工作部分A同凹模型腔工作部分实行导向；
c.凸模非工作部分A同凹模型腔非工作部分实行导向。
我们选择a方案，此方案适用于正向挤压和复合挤压方式。但是，这种导向方式，滑动部分的配合面积较大，凹模型腔面和凸模型腔面容易磨损。当采用整体结构凸模时，为了减小应力集中，提高凸模强度，凸模加粗部分与工作部分之间，应取较大的圆角半径，且平滑过渡。我们把凸模末端设计成圆锥形以减小应力集中。
方案二：导柱导套导向装置设计
导柱和导套与底座的紧固方法主要有三种：第一种是采用基孔制过渡配合，用压板螺钉将导柱导套紧固在上、下底座上；第二种采用基孔制过盈配合，将导柱导套直接压入上、下底座上；第三种采用低熔点合金、环氧树脂成无机粘结剂将导柱导套直接紧固在上、下底座上。
常用的导柱导套的结构形式和尺寸。为了保持良好的润滑状态，在导柱或在导套上开有油槽，导拄直径d征总长L皆做成统一的名义尺寸，其公差按压入段和导向段的配合性质而定，直径d的大小可根据模具的结构及导柱本身的强度、刚度等条件来确定，一般不得小于25mm。导柱的压入长度l不得小于1．5d，总长度L一般按模具的结构尺寸来确定，但必须保证凸模伸入凹模之前，导柱伸入导套10m加以上。导套内孔径dG与导校宜径d的配合一般为基孔制间隙配合。由于把导套压入是那上底板时，导套内孔径稍有缩小，因此，d1应
d导向段长度(L 比导拴直径d大0.5mm以上。压入段的长度l及导套外径D不得小于1.5倍
5
—l)＝(2—3)d。
4.4.2顶出装置设计
顶出装置一般都安装在下模上。当压力机没有顶出机构时，就需要在模具上设计一套完整的联动顶出装置，依靠安装在上底板上的反拉杆，当上模回程时带动顶板、顶杆、推动顶出杆顶出挤压件。当压力机备有顶出机构时，顶出装置的结构就比较简单，只需在模具上
设计顶杆和项出杆即可。
顶出装置主要有五种结构形式。图a中的圆形退件块装在凹模型腔里，可以直接顶科，结构简单，节省材料，便于加工制造，但挤压件可能将退料块带出模外；图b是应用较广的一种顶出装置，结构简单，制造方便；图c是一种具有代表性的环形顶出装置，惜助于顶出杆将三根按120度等分均布的顶杆带动环形顶件器，将零件从凹模中顶出；图d是顶出杆镶入凸模内、靠顶中间隔厚将挤压件顶出的一种顶出装置，主要用于复合挤压或带凸缘的杯形件的反挤压。由于挤压时各自的弹性变形不同，顶出杆的顶端面要比下凸模端面略突出一微小高度6，6的大小按正好抵消弹性变形量的原理来决定；图e是一种用于退件行程较大而杆径较小的实心件的正挤压。这种组合式的顶杆结构使用可靠，调整方便。
应注意的是，当压力机设有顶出机构时，采用反拉杆式联动顶出装置，当压力机回程到上死点就会妨碍第二次毛坯的放置。因此，为了使拉杆的动作不影响毛坯的放置，可在下底座上安装活动板。由图可知，当挤压件顶出一段距离后，通过斜面移动(图a)或通过带斜面的撑杆（图b）将活动板撑开，使顶出杆的底面悬空，这样顶出杆依靠自重就可以超前回到原来的位置。
4.4.3模具固定方法设计
将凸模和凹模牢固、精确地固定在模座上，对确保挤压工作的正常进行和提高模具使用寿命皆是十分重要的。同时，合理的紧固方法，还可以使模具结构简化，便于安装、调整和更换零件。
①凸模紧固方法
常用的凸模紧固方法有螺栓紧固、压板紧固、螺栓多级紧固和特种螺母紧固，螺栓紧固仅适用于单位压力较小的有色金属挤压模具上，此方法虽然牢固可靠，但更换凸模不方便，需卸下模板。利用压板和特制圆形螺母紧固凸模，是广泛采用的紧固方法，适用于各类中、小型挤压模具。
②组合凹模的紧固方法
常用的凹模紧固方法有在外加强圈上用螺钉与底座固定。用压板、螺钉紧固，侧面用螺钉调节对中和用达罗姆直接与底座固定。
方案一中选择用特制圆形大螺母固定。
方案二中选择用压板螺钉紧固。
结 论
××××××××××××××××××××××××××××××××××××
附录5：
致
×××××××××××××××××××××××××××××××××××××
×××××××××××××××××××××××××××××××××××××××××××××××
附录6：
[1]
[2] ××××××××××××××××××××××××××××××
[3] ××××××××××××××××××××××××××××××
挤压工艺及模具习题库参考答案 1.答：反挤压进入稳定阶段，坯料的变形情况可分为以下几个区域： 已变形区、变形区、过渡区、死区、待变形区。 2.答：三向应力之所以可以提高被挤压材料的塑形，归纳起来主要 原因是：第一：三向压应力状态能遏制晶间相对移动，阻止晶间变形。第二：三向压应力状态有利于消除由于塑性变形所引起的各种破坏。第三：三向压应力状态能使金属内某些夹杂物的危害程度大为降低。第四：三向压应力状态可以抵消获减小由于不均匀变形而引起的附加应力，从而减轻了附加应力所造成的破坏作用。 3.答：在塑形变形过程中，变形金属内部除了存在着与外力相应的 基本应力以外，还由于物体内各层的不均匀变形受到变形体整体性的限制，而引起变形金属内部各部分自相平衡的应力，称为附加应力。 4.答：实心件正挤压的金属流动特点：坯料除了受凹模工作表面的 接触摩擦影响外，还受到芯棒表面接触摩擦的影响，因而坯料上的横向坐标线向后弯曲，不再有产生超前流动的中心区域，这说明正挤压空心件的金属流动比正挤压实心件均匀一些。在进入稳定流动时，剧烈变形区也是集中在凹模锥孔附近高度很小的范围之内，金属在进入变形区以前或离开变形区以后几乎不发生塑性变形，仅作刚性平移。
5.答：附加应力不是由外力引起的，而是为了自身得到平衡引起的。 因此，当外力取消以后，附加应力并不消失而残留在变形体内部，成为残余应力。附加应力和残余应力的危害：第一：缩短挤压件的使用寿命；第二：引起挤压件尺寸及形状的变化；第三：降低金属的耐蚀性。 6.答：缩孔是指变形过程中变形体一些部位上产生较大的空洞或凹 坑的缺陷。当正挤压进行到待变形区厚度较小时、甚至只有变形区而无待变形区时，会产生缩孔。筒形件反挤压时进行到待变形区厚度较小，甚至当坯料底厚小于壁厚时仍继续反挤，则会因材料不足以形成较厚的壁部而产生角部缩孔缺陷。 7.答：挤压对金属组织和力学性能的影响有：挤压时，在强烈的三 向应力作用下金属晶粒被破碎，原来较大的晶粒挤压后变成为等轴细晶粒组织，因而提高了强度。 8.答：冷挤压时常用材料的形态有：线材、棒材、管料、板料等。 9.答：冷挤压坯料进行软化处理的原因：为了改善冷挤压坯料的挤 压性能和提高模具的使用寿命，大部分材料在挤压前和多道挤压工序之间必须进行软化处理，以降低材料的硬度，提高材料的塑形，得到良好的显微组织，消除内应力。 10.答：碳钢和合金钢坯料冷挤压前要进行磷化处理。磷化处理又叫 磷酸盐处理，也就是把钢坯放在磷酸盐溶液中进行处理。处理时金属表面发生溶解和腐蚀。由于化学反应的结果，在金属表面上形成一层很薄的磷酸盐覆盖层。
第六章冷挤压模具设计 本章通过一些典型的冷挤压模具结构,介绍冷挤压模具的特点、其工作零件及其它主要零部件的设计要点及步骤等。 第一节冷挤压模具的结构及分类 一、概述 冷挤压是在常温下对金属材料进行塑性变形，其单位挤压力相当大,同时由于金属材料的激烈流动所产生的热效应可使模具工作部分温度高达200℃以上,加上剧烈的磨损和反复作用的载荷，模具的工作条件相当恶劣。因此冷挤压模具应具有以下特点: (１）模具应有足够的强度和刚度，要在冷热交变应力下正常工作; (2)模具工作部分零件材料应具有高强度、高硬度、高耐磨性,并有一定的韧性； （3)凸、凹模几何形状应合理，过渡处尽量用较大的光滑圆弧过渡，避免应力集中； (4)模具易损部分更换方便，对不同的挤压零件要有互换性和通用性; (5）为提高模具工作部分强度,凹模一般采用预应力组合凹模,凸模有时也采用组合凸模; (6)模具工作部分零件与上下模板之间一定要设置厚实的淬硬压力垫板,以扩大承压面积,减小上下模板的单位压力,防止压坏上下模板； （7)上下模板采用中碳钢经锻造或直接用钢板制成,应有足够的厚度,以保证模板具有较高的强度和刚度。 典型的冷挤压模具由以下几部分组成： 1.工作部分如凸模、凹模、顶出杆等; ２．传力部分如上、下压力垫板; 3．顶出部分如顶杆、反拉杆、顶板等； ４.卸料部分如卸料板、卸料环、拉杆、弹簧等； ５.导向部分如导柱,导套、导板、导筒等; ６.紧固部分如上、下模板、凸模固定圈、固定板、压板、模柄、螺钉等。 二、冷挤压模具分类 冷挤压模具有多种结构形式，可根据冷挤压件的形状、尺寸精度及材料来选择合适的模具结构形式。冷挤压模具可以按以下几个方面来分类。 （一）按工艺性质分类 模具按工艺性质可分为:正挤压模、反挤压模、复合挤压模、镦挤压模等。 1．正挤压模图6-１所示为实心件正挤压模。该模具更换相应的工作部
目录 前言 (1) 1冷挤压基础知识 (2) 1.1冷挤压的实质及方法分类 (2) 1.2冷挤压工艺的优缺点及应用范围 (2) 1.2.1冷挤压的特点 (2) 122冷挤压的优点 (3) 1.2.3冷挤压的缺点 (4) 1.2.4冷挤压工艺的应用范围 (4) 1.3冷挤压技术现状及发展方向 (5) 1.3.1冷挤压技术的现状 (5) 1.3.2冷挤压技术发展方向 (6) 1.4冷挤压模具设计基础知识 (6) 1.4.1冷挤压模具的构造及特点 (6) 1.4.2模具设计基本要求 (7) 1.4.3 模具设计的一般程序 (7) 1.5 本文研究的主要内容 (8) 2冷挤压件图的设计及毛坯准备 (10) 2.1冷挤压件图的设计 (10) 2.2毛坯的制备及处理 (12)
2.2.1坯料形状和尺寸确定 (12) 222坯料的软化处理 (12) 223 坯料表面处理及润滑 (13) 2.3冷挤压工艺方案设计 (14) 2.4冷挤压模具材料 (15) 3挤压力的估算及挤压设备的选择 (16) 3.1影响单位挤压力的主要因素 (16) 3.2冷挤压力的估算及压力机选择 (18) 4模具结构设计 (19) 4.1凹模设计 (19) 4.1.1凹模的结构形状设计 (20) 4.1.2凹模各部分尺寸的设计计算 (20) 4.2上模部分结构设计 (23) 4.3导向装置 (24) 4.4卸料装置 (25) 4.5凹模压板紧固螺钉计算 (26) 4.6模具总体结构 (26) 5凸、凹模失效形式及分析 (28) 5.1凸模失效形式及分析 (28) 5.1.1凸模失效原因 (28)
挤压工艺及模具设计期末考试卷及答案 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
2016—2017学年第二学期期终考试挤压工艺及模具设计试卷A 注：1.请考生将试题答案写在答题纸上，在试卷上答题无效。 2.凡在答题纸密封线以外有姓名、班级学号、记号的，以作弊论。 一、名词解释题（每题3分，共计3×5=15分） 1）反挤 2）型材挤压 3）“红脆”现象 4）皂化处理 5）脱碳现象 二、是否判断题（每题分，共计×10=15分） 1）复合挤压工艺中包含有正挤压、反挤压、减径挤压等挤压特性。 2）温挤压后的试件必须进行正火或退火等热处理，从而得到较好的综合 性能。 3）静液挤压是一种新型挤压工艺，能使脆性材料的挤压变成现实。 4）型材挤压之所以产品形式不一样，其决定因素在于模孔的不同设计。 5）温挤压的制件尺寸精度和表面粗糙度明显好于热挤压，但要差于冷挤 压的。 6）型材挤压时挤压速度与加热温度两者之间必须良好协调，否则其挤压 制件质量不能保证。 7）确定热挤压加热温度的范围，要综合考虑材料的塑性、质量和变形抗 力等因素。
8）挤压模特别是冷挤压模具的凹模多设计成预应力圈组合式凹模。 9）热挤压件图要参考冷挤压件图，在考虑多种因素的前题下，进行绘制 或设计。 10）冷挤压件一般要进行挤后的等温退火处理。 三、简答题（每题5分，共5×5=25分） 1）挤压时主变形区金属处于什么应力状态画出正挤压变形分区，表示其 应力应变状态 2）型材挤压时沿长度方向最易出现什么质量问题有什么措施解决 3）Conform连续挤压有何特点 4）相对比其他塑性成形工艺，挤压工艺有何特点 5）如何防止或消除挤压时的附加应力和残余应力 四、问答题（每题14分，共2×14=28分） 1）冷挤压时，挤压力与挤压行程存在一定的关系，请用曲线表示，各阶段有何特点影响冷挤压力的主要因素有哪些 2）图1为一中部带凸缘的杯形件制品，现在需要运用挤压工艺成形，请设计2套工艺方案，详细阐述每套方案的每一工步或工序，并绘制各步简图 五、综合题（共17分）

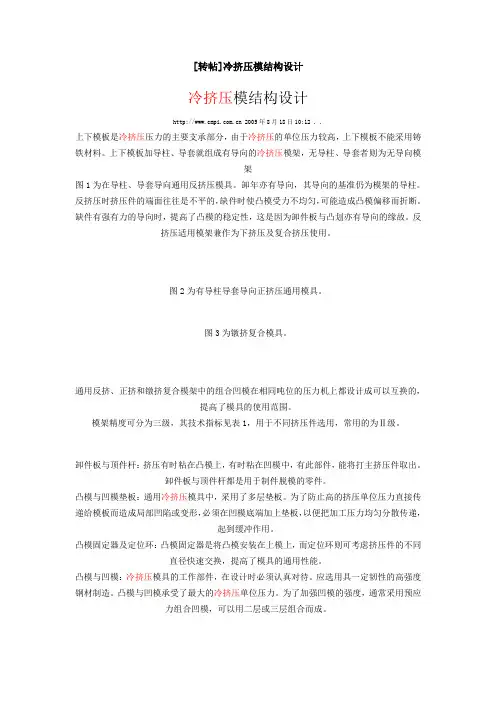

冷挤压模结构设计 上下模板是冷挤压压力的主要支承部分，由于冷挤压的单位压力较高，上下模板不能采用铸铁材料。上下模板加导柱、导套就组成有导向的冷挤压模架，无导柱、导套者则为无导向模架 图1为在导柱、导套导向通用反挤压模具。卸年亦有导向，其导向的基准仍为模架的导柱。反挤压时挤压件的端面往往是不平的，缺件时使凸模受力不均匀，可能造成凸模偏移而折断。缺件有强有力的导向时，提高了凸模的稳定性，这是因为卸件板与凸划亦有导向的缘故。反挤压适用模架兼作为下挤压及复合挤压使用。 图2为有导柱导套导向正挤压通用模具。 图3为镦挤复合模具。 通用反挤、正挤和镦挤复合模架中的组合凹模在相同吨位的压力机上都设计成可以互换的，提高了模具的使用范围。 模架精度可分为三级，其技术指标见表1，用于不同挤压件选用，常用的为Ⅱ级。 卸件板与顶件杆：挤压有时粘在凸模上，有时粘在凹模中，有此部件，能将打主挤压件取出。卸件板与顶件杆都是用于制件脱模的零件。 凸模与凹模垫板：通用冷挤压模具中，采用了多层垫板。为了防止高的挤压单位压力直接传递给模板而造成局部凹陷或变形，必须在凹模底端加上垫板，以便把加工压力均匀分散传递，起到缓冲作用。 凸模固定器及定位环：凸模固定器是将凸模安装在上模上，而定位环则可考虑挤压件的不同直径快速交换，提高了模具的通用性能。 凸模与凹模：冷挤压模具的工作部件，在设计时必须认真对待。应选用具一定韧性的高强度钢材制造。凸模与凹模承受了最大的冷挤压单位压力。为了加强凹模的强度，通常采用预应力组合凹模，可以用二层或三层组合而成。 表1
