换热器K值经验值
来源：石油化工设计手册第三卷化工单元过程
1 基床反力系数K值的理解和确定 1.1基床反力系数K值的物理意义：单位面积地表面上引起单位下沉所需施加的力。基床反力系数K值的影响因素包括：基床反力系数K值的大小与土的类型、基础埋深、基础底面积的形状、基础的刚度及荷载作用的时间等因素。试验表明，在相同压力作用下，基床反力系数K随基础宽度的增加而减小，在基底压力和基底面积相同的情况下，矩形基础下土的K值比方形的大.对于同一基础，土的K值随埋置深度的增加而增大。试验还表明，粘性土的K值随作用时间的增长而减小。因此，K值不是一个常量，它的确定是一个复杂的问题。 1.2 基床反力系数K值的计算方法 （a）静载试验法：静载试验法是现场的一种原位试验，通过此种方法可以得到荷载-沉降曲线（即P-S曲线），根据所得到的P-S曲线，则K值的计算公式如下：K=P2-P1/S2-S1；其中，P2、P1分别为基底的接触压力和土自重压力，S2、S1——分别为相应于P2、P1的稳定沉降量。静载试验法计算出来的K值是不能直接用于基础设计的，必须经太沙基修正后才能使用，这主要是因为此种方法确定K值时所用的荷载板底面积远小于实际结构的基础底面积，因此需要对K值进行折减（HiStruct注：折减要适当且有依据）。（b）按基础平均沉降Sm反算：用分层总和法按土的压缩性指标计算若干点沉降后取平均值Sm，得 K=p/ Sm 式中p为基底平均附加压力，这个方法对把沉降计算结果控制在合理范围内是非常重要的。用这种方法计算的k值不需要修正，JCAD在“桩筏筏板有限元计算”中使用的就是这种方法。 （c）经验值法 JCCAD说明书附录二中建议的K值。 1.3 讨论 基床反力系数K是基础设计中非常重要的一个参数，因为它的大小直接影响到地基反力的大小和基础内力。因此，合理地确定此参数的大小就显得至关重要。 1.3.1已知沉降算K值:JCCAD软件在“桩筏筏板有限元计算”中，K值的计算公式为：“板底土反力基床系数建议（kN/m3）”=“总面荷载值（准永久值）”/“平均沉降S1（m）”。 1.3.2不知道沉降算K值:如果设计人员无法准确预估沉降量，而按经验值法输入K值，或者采用程序提供的建议值。这两种方法产生的K值在很多情况下会有很大的差别，有时甚至相差一个数量级。这主要是因为采用经验值法计算出的K值不仅受人为因素的影响很大，而且其考虑的因素比较粗糙的缘故。而采用程序提供的建议值时，只要输入的地质资料准确无误，则程序计算出的结构平均基床反力系数K一般是可以接受（Histruct注，请务必理解JCCAD的刚度K计算和修正原理！）。 1.3.3 对于某些工程，若基础埋深比较大，当基础开挖的土体重量大于结构本身重量时，地基土产生回弹，则程序将无法给出K的建议值。此时设计人员可以考虑回弹再压缩，用结构“总面荷载值（准永久 值）”/“回弹再压缩沉降值（mm）”得到基床反力系数K值。 1.3.4 JCCAD中附录给出的K值很大，计算可能会比它小一个数量级的原因：1）来源于苏联规范，正常用于路基上枕木、轨道计算（压力泡小，与表层土相关）。2）没有考虑压缩深度的影响，没有考虑荷载大小的影响，建筑物宽度方向也在几十米多。3）原有研究成果没有考虑上部结构的影响。4）计算内力反映的变形与实际的沉降不是一个量级。（HiStruct对这些原因的说法持保留意见） 1.4建议 建议：a、取用附录给出的K值，不考虑上部结构共同作用。b、如取沉降反算的值，应考虑上部结构共同作用。 HiStruct 注，一般来说取沉降反算法对于大部分筏板合理，建议可以采用中点沉降，并根据筏板特征适当提高边缘区域的K值，而对于大型的地下室筏板，采用平均值计算或者用附录给出的K值可适当选择采用。而其它关于桩筏基础设计中群桩的弹簧刚度取值，承台下土的分担，基础设计建议等，可以联系本人咨询。 基床系数: 基床反力系数(温克尔系数) 弹性半空间地基上某点所受的法向压力与相应位移的比值。又称温克尔系数 基床反力系数K应如何取值？
基床系数 基床系数: 基床反力系数(温克尔系数) 弹性半空间地基上某点所受的法向压力与相应位移的比值。又称温克尔系数 基床反力系数K应如何取值 这个应该就是文克勒在1867年提出的文克勒地基模型（弹性地基梁）中的基床反力系数吧，文克勒假设：地基上任一点所受的压力强度p与该点的地基沉降量s成正比， p=ks ，这个比例系数k称为基床反力系数，简称基床系数。 就是把地基土体划分成许多的土柱，然后用一根独立的弹簧来代替，k就是弹簧刚度，就如楼主所说吧。 不过基床系数的确定比较复杂，它又不是单纯表征土的力学性质的计算指标，还受基底压力的大小和分布、压缩性、土层厚度、邻近荷载等等的影响。有些书推荐按基础的预估沉降量或者载荷试验成果来确定。 K的取值可参阅说明书中的附表，在同一类土中，相对偏硬的土取大值，偏软的土取小值，若考虑垫层的影响K值还可取大些，当有多种土层时，应按土的变形情况取加权平均值。K值的改变对荷载均匀的基础内力影响不大，但荷载不均匀时则会对内力产生一定的影响。应适当调整K值，选择较理想的内力与变形的K值，并最好使垂直位移不出现负值。 【资料来源】顾晓鲁等主编．地基与基础（第三版）．北京：中国建筑工业出版社，2003
【资料来源】中国船舶工业总公司第九设计院编写．弹性地基梁及矩形板计算．
注：1．凡有*号，原文注明适用于地基面积＞10平米。
2．上表系数与基础埋置深度无关。 3．本表摘自中国船舶工业总公司第九设计院编写的《弹性地基梁及矩形板计算》。
基床反力系数K的物理意义 这个应该就是文克勒1867年提出的文克勒地基模型（弹性地基梁）中的基床反力系数吧。文克勒假设：地基上任一点所受的压力强度P与该点的地基沉降量S成正比：P=KS,这个比例K称为基床反力系数，简称基床系数。就是把地基土体划分成许多的土柱，然后用一根独立的弹簧来代替，K就是弹簧刚度。不过基床系数的确定比较复杂，它又不是单纯表征土的力学性质的计算指标，还受基底压力的大小和分布、压缩性、土层厚度、邻近荷载等等的影响。有些书推荐按基础的预估沉降量或者载荷试验成果来确定。
最近要新上一个项目，要求采用室内试验测定土的基床系数，因为对基床系数这个 参数还不太熟悉，于是到百度里搜寻一通，一下子冒出那么多词条，一时不知所措，难以甄别。地基系数’、‘基床系数’、‘基床反力系数’、‘弹性抗力系数’、‘地基抗力系数’......，嗬这么多专业名词究竟哪个才是我需要的正解啊，又从各种规范或教材中查找相关定 义，似乎都在表述同一个意思，即温克尔系数的中文解译，或许由于缺少统一协调，不同的规范不同的作者弄出些不同称谓和不同的理解。 比如，《地基基础与设计规范》中称“基床反力系数”，《地下铁道、轻轨交通岩 土工程勘察规范》中称“基床系数”，《铁路路基设计规范》中又称“地基系数”，《岩土工程勘察规范》中“基准基床系数”，再看看它们各自的定义，几乎一致，搞明白 之前权当作与基床系数同一概念吧。 一、基床系数的定义： 基床系数是基于原位平板载荷试验得到的，是公路、机场、地下工程和建筑地基 基础工程，特别是近年来在城市地铁工程中经常使用的一个重要参数。 其定义是“弹性半空间地基上某点所受的法向压力与相应位移的比值”。又称温克尔系数。它的物理意义：使土体(围岩)产生单位位移所需的应力，或者使单位面积土体产生单位位移所需要的力，量纲为kN/m3或kPa/m。《铁路路基设计规范》（TB 10001-2005）对基床系数是这样规定的：“通过试验测得的直径 30cm荷载板下沉 1.25mm时对应的荷载强度P（MPa）与其下沉量 1.25mm的比值”，这好像是从应用的角度阐述的，又简称为K30方法，但太沙基原本是根据边长30.5cm的方形刚性板的试验资料提出地基土的基床系数表，这里却骤然改成了圆形板，不知是想当然还
空气冷却器技术及设备 空气冷却器是以环境空气作为冷却介质，对管内高温流体进行冷却或冷凝的设备，它具有不需要水源，适用于高温、高压的工艺条件，使用寿命长，运转费用低等优点。随着水资源和能源的匮乏以及环保意识的增强，节水、节能、无污染的空气冷却器将会得到更广泛的应用。 一、空冷器的应用 与水作为冷却介质的传统工业冷却系统相比，空冷的优缺点如表1和表2所示。由表可见，在缺水地区(如沙漠地带)或水冷结垢和腐蚀严重的地区，适合采用空冷器。一般在下述条件下采用空冷比较有利。 (1) 热流体出口温度与空气进口温度之差>15℃。 (2) 热流体出口温度>60℃，其允许波动范围>5℃。 (3) 空气的设计气温<38℃。 (4) 有效对数平均温度差≥40℃。 (5) 管内热流体的给热系数<2300 W／(m2 *℃)。 (6) 热流体的凝固点<0℃。 (7) 管侧热流体的允许压降>10kPa，设计压力>100kPa。
二、空冷器的型式 空冷器由管束、风机、构架三个基本部分和百叶窗、风筒、喷淋装置、梯子、平台等辅助部分组成，每个管束有若干排三角形排列的管子，该管子一般是翅片管，也可以是光管。介质的流向通常是逆流，热流体从管束顶端流入，底部流出，空气由下向上流动，冷却热的工艺介质。另外还有风机、百叶窗、构架和风箱等部件，风机驱动空气流过管束，百叶窗通过调节进入空冷器的空气量来改善空冷器的调节和适应性能，构架是支撑管束、风机，百叶窗以及其它附属件的钢结构，风箱用于导流空气。空冷器按管束布置方式可分为水平式和斜顶式；按通风方式可分为鼓风式和引风式；按冷却方式可分为干式、湿式和干湿联合式。 ２.1 管束 表３管束的型式与代号
浸没在液体中的盘管总传热系数大致值.W/(m2 带有夹套的容器总传热系数大致值.W/(m2
空气冷却器总传热系数大致值.W/(m2
不同压力下水的汽化潜热 水在一个大气压（0.1MPa）100℃时的汽化潜热为2257.2kJ/kg 饱和水和饱和水蒸气热力性质表(按压力排列) 压力/MPa 温度/℃汽化潜热kJ/kg 0.001 6.9491 2484.1 0.002 17.5403 2459.1 0.003 24.1142 2443.6 0.004 28.9533 2432.2 0.005 32.8793 2422.8 0.006 36.1663 2415 0.007 38.9967 2408.3
0.008 41.5075 2402.3 0.009 43.7901 2396.8 0.01 45.7988 2392 0.015 53.9705 2372.3 0.02 60.065 2357.5 0.025 64.9726 2345.5 0.03 69.1041 2335.3 0.04 75.872 2318.5 0.05 81.3388 2304.8 0.06 85.9496 2293.1 0.07 89.9556 2282.8 0.08 93.5107 2273.6 0.09 96.7121 2265.3 0.1 99.634 2257.6 0.12 104.81 2243.9 0.14 109.318 2231.8 0.16 113.326 2220.9 0.18 116.941 2210.9 0.2 120.24 2201.7 0.25 127.444 2181.4 0.3 133.556 2163.7 0.35 138.891 2147.9 0.4 143.642 2133.6 0.5 151.867 2108.2 0.6 158.863 2086 0.7 164.983 2066 0.8 170.444 2047.7 0.9 175.389 2030.7 1 179.916 2014.8 1.1 184.1 1999.9 1. 2 187.995 1985.7 1. 3 191.64 4 1972.1 1.4 195.078 1959.1 1. 5 198.327 1946. 6 1.6 201.41 1934.6 1. 7 204.346 1923 1. 8 207.151 1911.7 1. 9 209.838 1900.7
关于基床系数的理解和确定 1 基床反力系数K值的理解和确定 1.1基床反力系数K值的物理意义：单位面积地表面上引起单位下沉所需施加的力。基床反力系数K值的影响因素包括：基床反力系数K值的大小与土的类型、基础埋深、基础底面积的形状、基础的刚度及荷载作用的时间等因素。试验表明，在相同压力作用下，基床反力系数K随基础宽度的增加而减小，在基底压力和基底面积相同的情况下，矩形基础下土的K值比方形的大.对于同一基础，土的K值随埋置深度的增加而增大。试验还表明，粘性土的K值随作用时间的增长而减小。因此，K值不是一个常量，它的确定是一个复杂的问题。 1.2 基床反力系数K值的计算方法 （a）静载试验法：静载试验法是现场的一种原位试验，通过此种方法可以得到荷载-沉降曲线（即P-S曲线），根据所得到的P-S曲线，则K值的计算公式如下：K=P2-P1/S2-S1；其中，P2、P1分别为基底的接触压力和土自重压力，S2、S1——分别为相应于P2、P1的稳定沉降量。静载试验法计算出来的K值是不能直接用于基础设计的，必须经太沙基修正后才能使用，这主要是因为此种方法确定K值时所用的荷载板底面积远小于实际结构的基础底面积，因此需要对K值进行折减（HiStruct注：折减要适当且有依据）。（b）按基础平均沉降Sm反算：用分层总和法按土的压缩性指标计算若干点沉降后取平均值Sm，得 K=p/ Sm 式中p为基底平均附加压力，这个方法对把沉降计算结果控制在合理范围内是非常重要的。用这种方法计算的k值不需要修正，JCAD在“桩筏筏板有限元计算”中使用的就是这种方法。 （c）经验值法 JCCAD说明书附录二中建议的K值。 1.3 讨论 基床反力系数K是基础设计中非常重要的一个参数，因为它的大小直接影响到地基反力的大小和基础内力。因此，合理地确定此参数的大小就显得至关重要。 1.3.1已知沉降算K值:JCCAD软件在“桩筏筏板有限元计算”中，K值的计算公式为：“板底土反力基床系数建议（kN/m3）”=“总面荷载值（准永久值）”/“平均沉降S1（m）”。 1.3.2不知道沉降算K值:如果设计人员无法准确预估沉降量，而按经验值法输入K值，或者采用程序提供的建议值。这两种方法产生的K值在很多情况下会有很大的差别，有时甚至相差一个数量级。这主要是因为采用经验值法计算出的K值不仅受人为因素的影响很大，而且其考虑的因素比较粗糙的缘故。而采用程序提供的建议值时，只要输入的地质资料准确无误，则程序计算出的结构平均基床反力系数K一般是可以接受（Histruct注，请务必理解JCCAD的刚度K计算和修正原理！）。 1.3.3 对于某些工程，若基础埋深比较大，当基础开挖的土体重量大于结构本身重量时，地基土产生回弹，则程序将无法给出K的建议值。此时设计人员可以考虑回弹再压缩，用结构“总面荷载值（准永久 值）”/“回弹再压缩沉降值（mm）”得到基床反力系数K值。 1.3.4 JCCAD中附录给出的K值很大，计算可能会比它小一个数量级的原因：1）来源于苏联规范，正常用于路基上枕木、轨道计算（压力泡小，与表层土相关）。2）没有考虑压缩深度的影响，没有考虑荷载大小的影响，建筑物宽度方向也在几十米多。3）原有研究成果没有考虑上部结构的影响。4）计算内力反映的变形与实际的沉降不是一个量级。（HiStruct对这些原因的说法持保留意见） 1.4建议 建议：a、取用附录给出的K值，不考虑上部结构共同作用。b、如取沉降反算的值，应考虑上部结构共同作用。 HiStruct 注，一般来说取沉降反算法对于大部分筏板合理，建议可以采用中点沉降，并根据筏板特征适当提高边缘区域的K值，而对于大型的地下室筏板，采用平均值计算或者用附录给出的K值可适当选择采用。而其它关于桩筏基础设计中群桩的弹簧刚度取值，承台下土的分担，基础设计建议等，可以联系本人咨询。 基床系数: 基床反力系数(温克尔系数) 弹性半空间地基上某点所受的法向压力与相应位移的比值。又称温克尔系数 基床反力系数K应如何取值？
注: 土的基床系数K的确定，转自老虎空间haisheng帖子 1 基床反力系数K值的理解和确定 1.1基床反力系数K值的物理意义：单位面积地表面上引起单位下沉所需施加的力。基床反力系数K值的影响因素包括：基床反力系数K值的大小与土的类型、基础埋深、基础底面积的形状、基础的刚度及荷载作用的时间等因素。试验表明，在相同压力作用下，基床反力系数K随基础宽度的增加而减小，在基底压力和基底面积相同的情况下，矩形基础下土的K值比方形的大.对于同一基础，土的K值随埋置深度的增加而增大。试验还表明，粘性土的K值随作用时间的增长而减小。因此，K值不是一个常量，它的确定是一个复杂的问题。 1.2 基床反力系数K值的计算方法 （a）静载试验法：静载试验法是现场的一种原位试验，通过此种方法可以得到荷载-沉降曲线（即P-S曲线），根据所得到的P-S曲线，则K值的计算公式如下：K=P2-P1/S2-S1；其中，P2、P1分别为基底的接触压力和土自重压力，S2、S1——分别为相应于P2、P1的稳定沉降量。静载试验法计算出来的K值是不能直接用于基础设计的，必须经太沙基修正后才能使用，这主要是因为此种方法确定K值时所用的荷载板底面积远小于实际结构的基础底面积，因此需要对K值进行折减（HiStruct注：折减要适当且有依据）。（b）按基础平均沉降Sm反算：用分层总和法按土的压缩性指标计算若干点沉降后取平均值Sm，得 K=p/ Sm 式中p为基底平均附加压力，这个方法对把沉降计算结果控制在合理范围内是非常重要的。用这种方法计算的k值不需要修正，JCAD在“桩筏筏板有限元计算”中使用的就是这种方法。 （c）经验值法 JCCAD说明书附录二中建议的K值。 1.3 讨论 基床反力系数K是基础设计中非常重要的一个参数，因为它的大小直接影响到地基反力的大小和基础内力。因此，合理地确定此参数的大小就显得至关重要。 1.3.1已知沉降算K值:JCCAD软件在“桩筏筏板有限元计算”中，K值的计算公式为：“板底土反力基床系数建议（kN/m3）”=“总面荷载值（准永久值）”/“平均沉降S1（m）”。 1.3.2不知道沉降算K值:如果设计人员无法准确预估沉降量，而按经验值法输入K值，或者采用程序提供的建议值。这两种方法产生的K值在很多情况下会有很大的差别，有时甚至相差一个数量级。这主要是因为采用经验值法计算出的K值不仅受人为因素的影响很大，而且其考虑的因素比较粗糙的缘故。而采用程序提供的建议值时，只要输入的地质资料准确无误，则程序计算出的结构平均基床反力系数K一般是可以接受（Histruct注，请务必理解JCCAD的刚度K计算和修正原理！）。 1.3.3 对于某些工程，若基础埋深比较大，当基础开挖的土体重量大于结构本身重量时，地基土产生回弹，则程序将无法给出K的建议值。此时设计人员可以考虑回弹再压缩，用结构“总面荷载值（准永久 值）”/“回弹再压缩沉降值（mm）”得到基床反力系数K值。 1.3.4 JCCAD中附录给出的K值很大，计算可能会比它小一个数量级的原因：1）来源于苏联规范，正常用于路基上枕木、轨道计算（压力泡小，与表层土相关）。2）没有考虑压缩深度的影响，没有考虑荷载大小的影响，建筑物宽度方向也在几十米多。3）原有研究成果没有考虑上部结构的影响。4）计算内力反映的变形与实际的沉降不是一个量级。（HiStruct对这些原因的说法持保留意见） 1.4建议 建议：a、取用附录给出的K值，不考虑上部结构共同作用。b、如取沉降反算的值，应考虑上部结构共同作用。 HiStruct 注，一般来说取沉降反算法对于大部分筏板合理，建议可以采用中点沉降，并根据筏板特征适当提高边缘区域的K值，而对于大型的地下室筏板，采用平均值计算或者用附录给出的K值可适当选择采用。而其它关于桩筏基础设计中群桩的弹簧刚度取值，承台下土的分担，基础设计建议等，可以联系本人咨询。
表5 la 空 ;令器传热系数经验值（以光皆外表面积为基准） 介贡代热系数U。,千卡/米一时.匕介册传热系数u“千卡/米-时?匕 液体冷却 油品2" API 亟池8?14°APl 931 （平均温度）50 ?80 1501 （平均温度）30 ?50 1501 （平均温度）65 ?110 2001 （平均温度）50 ?80 2001 （平均温度）150?200 225?275 油S：30a APf 煤油275?300 651 （平均澄度）60 ?115 重石脑油300?325 93C （平均温度）125?175 轻石脑油325?350 1501 （平均澈度）225?275 汽油353?375 2001 （平的温度）250?300 轻煙类375?400 油品4 ° API 醇及大多数冇机溶剂350?375 651 （平均温度）125?175 5J0?600 93r （平均温度）250?300 25%的盐水（水75%）450?550 1501《平均温哎）273?325 水600?700 200 V （平均温窿）300?350 50%乙烯乙二醇和水500?600 续漫 蒸汽7G0 ?8()0 汽油300?375 含E%不凝代的蒸汽5C0?550 汽油-蒸尺混合物350?375 含20%不凝气的蒸汽475?500 中等组分炷类225?250 含40%不凝代的憑汽350?375 中等组分烽类水■蒸汽275?300 纯的轻泾“0 ?425 纯有机溶剂375~400 混合的轻炷325 ?375 500?550 传热系数U“千卡/米2■时.匕 介赋压力，公斤力/厘米* 0.7 3.5 721 35 轻组分烧75 ?100 150 ?175 225 ?250 325?350 850?375 中尊纽分烧及有机溶剂75 ?100 】75?200 225?250 325?350 350?375 轻无机气体50 ?75 75 ?100 150?175 225?250 250?275 V空气40 ?50 75 ?100 125?150 200?225 225?250 50 ?75 75 ?100 150?175 225?250 250?275 蒸汽50 ?75 75 ?100 125?150 225?250 275?300 氮100%100?150 225?250 325?350 425?475 475?500 75%（体积）85 ?140 200?225 300?325 400?425 425?450 50% （体积）76 ?126 176?200 276?300 375?400 423?450 25% （体积〉60 ?115 150?175 225?250 325?350 400?425 介质传热系数U。，千卡/米“时.匸- 介wt 传热系数u。，千卡/米i-Bt r
基床系数及基床反力系 数 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
基床系数 基床系数: 基床反力系数(温克尔系数) 弹性半空间地基上某点所受的法向压力与相应位移的比值。又称温克尔系数 基床反力系数K应如何取值 这个应该就是文克勒在1867年提出的文克勒地基模型（弹性地基梁）中的基床反力系数吧，文克勒假设：地基上任一点所受的压力强度p与该点的地基沉降量s成正比，p=ks ，这个比例系数k称为基床反力系数，简称基床系数。 就是把地基土体划分成许多的土柱，然后用一根独立的弹簧来代替，k就是弹簧刚度，就如楼主所说吧。 不过基床系数的确定比较复杂，它又不是单纯表征土的力学性质的计算指标，还受基底压力的大小和分布、压缩性、土层厚度、邻近荷载等等的影响。有些书推荐按基础的预估沉降量或者载荷试验成果来确定。 K的取值可参阅说明书中的附表，在同一类土中，相对偏硬的土取大值，偏软的土取小值，若考虑垫层的影响K值还可取大些，当有多种土层时，应按土的变形情况取加权平均值。K值的改变对荷载均匀的基础内力影响不大，但荷载不均匀时则会对内力产生一定的影响。应适当调整K值，选择较理想的内力与变形的K值，并最好使垂直位移不出现负值。 【资料来源】顾晓鲁等主编．地基与基础（第三版）．北京：中国建筑工业出版社，2003
【资料来源】中国船舶工业总公司第九设计院编写．弹性地基梁及矩形板计算．
注：1．凡有*号，原文注明适用于地基面积＞10平米。 2．上表系数与基础埋置深度无关。 3．本表摘自中国船舶工业总公司第九设计院编写的《弹性地基梁及矩形板计算》。

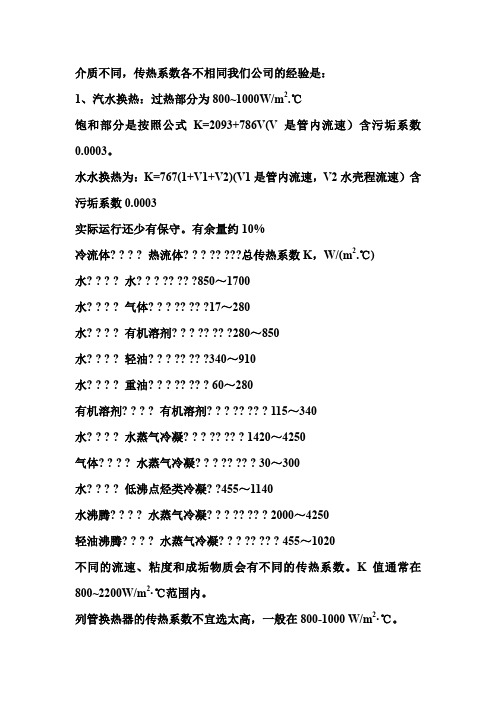

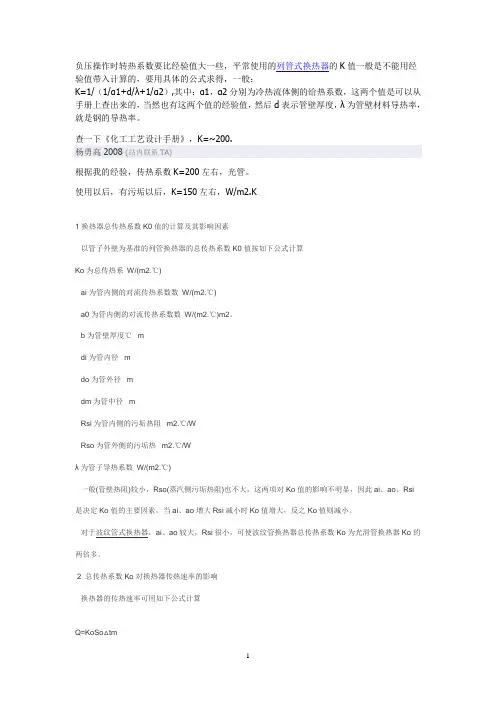

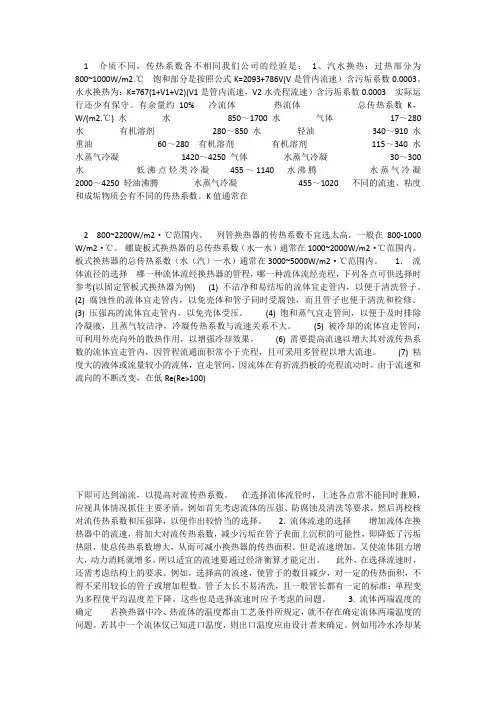

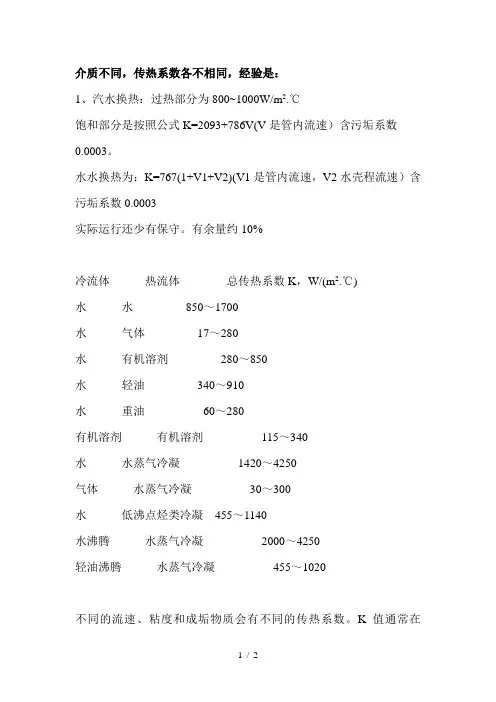

介质不同，传热系数各不相同我们公司的经验是： 1、汽水换热：过热部分为800~1000W/m2.℃ 饱和部分是按照公式K=2093+786V(V是管内流速）含污垢系数0.0003。 水水换热为：K=767(1+V1+V2)(V1是管内流速，V2水壳程流速）含污垢系数0.0003 实际运行还少有保守。有余量约10% 冷流体热流体总传热系数K，W/(m2.℃) 水水 850～1700 水气体 17～280 水有机溶剂 280～850 水轻油 340～910 水重油60～280 有机溶剂有机溶剂115～340 水水蒸气冷凝1420～4250 气体水蒸气冷凝30～300 水低沸点烃类冷凝 455～1140 水沸腾水蒸气冷凝2000～4250 轻油沸腾水蒸气冷凝455～1020 不同的流速、粘度和成垢物质会有不同的传热系数。K值通常在
800~2200W/m2·℃范围内。 列管换热器的传热系数不宜选太高，一般在800-1000 W/m2·℃。螺旋板式换热器的总传热系数（水—水）通常在1000~2000W/m2·℃范围内。 板式换热器的总传热系数（水（汽）—水）通常在3000~5000W/m2·℃范围内。 1．流体流径的选择 哪一种流体流经换热器的管程，哪一种流体流经壳程，下列各点可供选择时参考(以固定管板式换热器为例) (1) 不洁净和易结垢的流体宜走管内，以便于清洗管子。 (2) 腐蚀性的流体宜走管内，以免壳体和管子同时受腐蚀，而且管子也便于清洗和检修。 (3) 压强高的流体宜走管内，以免壳体受压。 (4) 饱和蒸气宜走管间，以便于及时排除冷凝液，且蒸气较洁净，冷凝传热系数与流速关系不大。 (5) 被冷却的流体宜走管间，可利用外壳向外的散热作用，以增强冷却效果。 (6) 需要提高流速以增大其对流传热系数的流体宜走管内，因管程流通面积常小于壳程，且可采用多管程以增大流速。 (7) 粘度大的液体或流量较小的流体，宜走管间，因流体在有折流挡板的壳程流动时，由于流速和流向的不断改变，在低Re(Re>100)
2、空气压缩机后冷却器工艺计算中总传热系数K的经验值取多少？换热管用碳钢和不锈钢时K分别取多少？ 《化工装置实用工艺设计》中查得：管内走水，管外走和蒸汽，总传热系数U值范围为 20-35 Btu/hr*ft*F; 《化学工程师手册》中查得：壳程走水或盐水，管侧走压缩空气或氮气，总传热系为数U 值范围为 110-230 W/sqm*C；管侧走常压空气或氮气则为 30-110W/sqm*C 至于：换热管用碳钢和不锈钢时K分别取多少？这个其实影响不大，应该说还不如污垢热阻的取值影响大，本身以上的U值就是个范围，所以没有必要强求换热管用碳钢和不锈钢时K分别取多少，只能说碳钢的热导率比不锈钢大，在同等工况下，当然碳钢的总传热系数比不锈钢的好。。。 空气压缩机后冷却器工艺计算中总传热系数K值和空气侧操作压力影响很大(即给热系数控制侧的允许阻力降),低压空分空压机的后冷却器(空气压力约0.6MPA)和天然气氨厂空压机的后冷却器(空气压力约3.6MPA)允许的阻力降是不同的(体现为压缩功的功耗不同),换热 系数相差很大。 一般在相同条件下,允许阻力降大,特别是给热系数控制侧,总换热系数可能大很多. 4楼的数据可以作为一个参考,具体工况下的换热系数还和换热器形式(1-1或则2-1或则 1-2,和允许的阻力降也有关),空气放在管内还是管外等关系很大. 热侧为气体给热(控制侧),一般冷却水污垢也大,因此这类换热器的换热系数一般不大.因此碳钢还是不锈钢的管子对总换热系数影响不大.一般采用碳钢够了,不考虑采用不锈钢. 对于第二个问题，我看了4、5楼两位朋友的意见，感觉都不是很全面，5楼的陆总（早就听老汪说起过您，有机会再请教）考虑到压力及系统因素较全面；通常2、3公斤的压缩空气与循环水（26-30度入水）此时常规选择光管换热器还是管内走水，此时总传热系数在70-150左右，至于不锈钢和碳钢其实考虑到材料自身因素（毕竟不锈钢此时选用壁厚1mm,碳钢至少也要1.5mm），两者的总传热系数大体相同；当随着压力升高至5公斤时，大概在200左右；到10公斤左右时，约为270左右，压力再高至20公斤时总K值能达到330以上。我想楼主的这个问题不应该涉及到高压工况，应该是常规空压机后冷器方面的内容，所以我这里推荐100，对于光管最好适当加些余量。所以通常在我设计的上百台空冷器中我推荐业主选内展翅片换热器，按这个工况推过去，2-3公斤的K值在300左右，由于压力升高超过16公斤左右后，其自身物性决定了传热性能较低压有很大改善，所以即使采用内展翅片换热器K值较光管提高的也不是很大
关于基床系数的理解和确定 1基床反力系数K值的理解和确定 1.1基床反力系数K值的物理意义：单位面积地表面上引起单位下沉所需施加的力。基床反力系数K值的影响因素包括：基床反力系数K值的大小与土的类型、基础埋深、基础底面积的形状、基础的刚度及荷载作用的时间等因素。试验表明，在相同压力作用下，基床反力系数K随基础宽度的增加而减小，在基底压力和基底面积相同的情况下，矩形基础下土的K值比方形的大.对于同一基础，土的K值随埋置深度的增加而增大。试验还表明，粘性土的K值随作用时间的增长而减小。因此，K值不是一个常量，它的确定是一个复杂的问题。 1.2基床反力系数K值的计算方法 （a）静载试验法：静载试验法是现场的一种原位试验，通过此种方法可以得到荷载-沉降曲线（即P-S 曲线），根据所得到的P-S曲线，则K值的计算公式如下：K=P2-P1/S2-S1；其中，P2、P1分别为基底的接触压力和土自重压力，S2、S1——分别为相应于P2、P1的稳定沉降量。静载试验法计算出来的K值是不能直接用于基础设计的，必须经太沙基修正后才能使用，这主要是因为此种方法确定K值时所用的荷载板底面积远小于实际结构的基础底面积，因此需要对K值进行折减（HiStruct注：折减要适当且有依据）。（b）按基础平均沉降Sm反算：用分层总和法按土的压缩性指标计算若干点沉降后取平均值Sm，得K=p/ Sm 式中p为基底平均附加压力，这个方法对把沉降计算结果控制在合理范围内是非常重要的。用这种方法计算的k值不需要修正，JCAD在“桩筏筏板有限元计算”中使用的就是这种方法。 （c）经验值法JCCAD说明书附录二中建议的K值。 1.3讨论 基床反力系数K是基础设计中非常重要的一个参数，因为它的大小直接影响到地基反力的大小和基础内力。因此，合理地确定此参数的大小就显得至关重要。 1.3.1已知沉降算K值:JCCAD软件在“桩筏筏板有限元计算”中，K值的计算公式为：“板底土反力基床系数建议（kN/m3）”=“总面荷载值（准永久值）”/“平均沉降S1（m）”。 1.3.2不知道沉降算K值:如果设计人员无法准确预估沉降量，而按经验值法输入K值，或者采用程序提供的建议值。这两种方法产生的K值在很多情况下会有很大的差别，有时甚至相差一个数量级。这主要是因为采用经验值法计算出的K值不仅受人为因素的影响很大，而且其考虑的因素比较粗糙的缘故。而采用程序提供的建议值时，只要输入的地质资料准确无误，则程序计算出的结构平均基床反力系数K一般是可以接受（Histruct注，请务必理解JCCAD的刚度K计算和修正原理！）。 1.3.3对于某些工程，若基础埋深比较大，当基础开挖的土体重量大于结构本身重量时，地基土产生回弹，则程序将无法给出K的建议值。此时设计人员可以考虑回弹再压缩，用结构“总面荷载值（准永久值）”/“回弹再压缩沉降值（mm）”得到基床反力系数K值。 1.3.4JCCAD中附录给出的K值很大，计算可能会比它小一个数量级的原因：1）来源于苏联规范，正常用于路基上枕木、轨道计算（压力泡小，与表层土相关）。2）没有考虑压缩深度的影响，没有考虑荷载大小的影响，建筑物宽度方向也在几十米多。3）原有研究成果没有考虑上部结构的影响。4）计算内力反映的变形与实际的沉降不是一个量级。（HiStruct对这些原因的说法持保留意见） 1.4建议 建议：a、取用附录给出的K值，不考虑上部结构共同作用。b、如取沉降反算的值，应考虑上部结构共同作用。 HiStruct注，一般来说取沉降反算法对于大部分筏板合理，建议可以采用中点沉降，并根据筏板特征适当提高边缘区域的K值，而对于大型的地下室筏板，采用平均值计算或者用附录给出的K值可适当选择采用。而其它关于桩筏基础设计中群桩的弹簧刚度取值，承台下土的分担，基础设计建议等，可以联系本人咨询。 基床系数: 基床反力系数(温克尔系数) 弹性半空间地基上某点所受的法向压力与相应位移的比值。又称温克尔系数
海上平台用空冷器的设计 张喜迎 （郑州大学化工与能源学院热能与动力工程专业2班，450001） 摘要：天然气增压用空冷器属于高压容器设计，结合技术要求及海上高湿环境，本文选用干式空冷器。在设计过程中要着重解决管内换热系数的计算，从而在准确计算总传热系数的基础上，确定合理的换热面积，要既能达到客户要求的换热效果，又不会造成浪费，增加成本。整体设计完成后还要进行校核，以便确保产品能够安全使用。并按照相关标准绘制出设计装配图和零件图。 关键词：空冷器设计传热系数校核 The Design of Air Cooled Exchanger for Offshore Platform Xiying Zhang (College of Chemical and Energy, Zheng Zhou University, 450001) Abstract:Air cooled exchanger for boosting Natural gas is high-pressure vessel technology. Combined technically demanding and marine environment, this article selects dry air cooler.During the design process it should be focused on the calculation of the heat transfer coefficient of the tube side. And then the overall heat transfer coefficient should be worked out accurately. On this basic the heat transfer area is given which should not only reach the heat transfer effect but also not be a waste. In order to ensure that the product can use safely it should be checked after the completion of overall design. Besides the design drawing is given. Key words:air cooler design heat transfer coefficient check 1 综述 在国外，自30年代空气冷却器投入工业使用以来，在石油化工企业迅速得到应用，从轻油到重油、油渣，从正压到负压，从炎热地区到寒冷地区，从水源充沛地区到缺水地区都成功的使用了空气冷却器。在国内，从1963年开始空气冷却器的开发和研究工作，由于空气冷却器是节约工业用水、避免环境污染的有效措施，因此30年多来，在新老石油化工厂、冶金企业、电站得到了应用和推广，应用范围在不断扩大。。事实说明，空气冷却器不仅维护费用低，而且与水冷系统相比较，空冷器有着更长的使用寿命。 空气冷却器的基本部件如下： 管束：由管箱、翅片管和框架组合而成。需要冷却或冷凝的流体在管内通过，空气在管外横掠流过翅片管束，对流体进行冷却或冷凝； 轴流风机：一个或几个一组的轴流风机驱使空气流动； 构架：空气冷却器管束及风机的支撑部件； 附件：如百叶窗、蒸汽盘管、梯子、平台等；
计算条形基础时基床系数的取值问题 程丽 （中油辽河工程有限公司规划建筑所，辽宁盘锦124010） 摘要：基床反力系数基础设计中非常重要的一个参数，因为它的大小直接影响到地基反力的大小和基础内力。因此，合理地确定此参数的大小就显得至关重要。本文通过实际工程项目，根据数据分析基床系数合理的取值。 关键词：基床反力系数、地基土、条形基础、粉质黏土 0.引言 基床反力系数K值的物理意义：指地基土在外力作用下产生单位变位时所需要的压力。即K=p/s，式中:K为基床系数, MPa/m;p为地基土所受的应力, MPa;s为地基的变位,m。 基床反力系数K值的大小与土的类型、基础埋深、基础底面积的形状、基础的刚度及荷载作用的时间等因素。试验表明，在相同压力作用下，基床反力系数K随基础宽度的增加而减小，在基底压力和基底面积相同的情况下，矩形基础下土的K值比方形的大.对于同一基础，土的K值随埋置深度的增加而增大。试验还表明，粘性土的K值随作用时间的增长而减小。因此，K值不是一个常量，它的确定是一个复杂的问题。 基床系数K在地基基础设计中直接影响结构位移和内力计算，对工程造价、安全可靠性程度均有直接影响。为此，国内外学者进行了大量的室内试验和现场原位试验，提出了若干个计算地基土基床系数K的经验公式，但仍然存在诸多不确定因素。因此，本文通过具体工程实例来说明基床系数对基础计算影响。 1.实际工程中常用基床反力系数K的确定 1.1室内外试验 目前测定基床系数的试验主要有3种：场载荷试验、室内三轴试验及固结试验。遗憾的是不论哪种方法, 其试验条件和取值方法都缺少严格定义或统一规定。 1.2按地基平均沉降反算 用分层总和法按土的压缩性指标计算若干点沉降后取平均值S，得 K=p/ S 式中p为基底平均附加压力，这个方法对把沉降计算结果控制在合理范围内是非常重要的。用这种方法计算的K不需要修正，JCCAD在“桩筏筏板有限元计算”中使用的就是这种方法。 1.3经验值法 JCCAD说明书附录中建议的K值。 2.结合工程实例，讨论K的合理取值 2.1工程概况
第四章空冷器的设计 4.1 空冷器的设计条件 4.1-1 设计条件 1. 空气设计温度 设计气温系指设计空冷器时所采用的空气入口温度。采用干式空冷器时，设计气温应按当地夏季平均每年不保证五天的日平均气温[1][2][3]。采用湿式空冷器时，将干式空冷器的设计气温作为干球温度，然后按相对湿度查出湿球温度，该温度即为湿式空冷器的设计气温。 我国各主要城市的气温列于附表4－1。从该表可见我国绝大多数地区夏季平均每年不保证五天的日平均气温低于35℃。当接近温度大于15－20℃时，采用干式空冷器比较合理。在干燥炎热的地区，为了降低空气入口温度可以采用湿式空冷器。 2. 介质条件 （1）适宜空冷器的介质条件 适于采用空冷器的介质有石油化工过程中的气体,液体，水和水蒸汽等。 3.热流的操作条件 （1）流量。根据工艺要求而定。 （2）操作压力。根据国家标准“空冷式换热器”的规定，最高的设计压 为35 Mpa，这个压力可以满足石油化行业空冷器的操作要求。 （3）入口温度 热流的入口温度越高其对数平均温差越大，因而所需要的传热面积就越小，这是比较经济的。但是，考虑能量回收的可能性，入口温度不宜高，一般控制在120～130℃以下，超过该温度的那部分热量应尽量采用换热方式回收。在个别情况下，如回收热量有困难或经济上不合算时，可适当介质入口温度。就空冷器本身而言，考虑到介质温度升高会导致热阻的增加，传热效率下降，绕片式翅片管的工作温度可用到165℃而锒片式翅片管可用到200℃ 如果热流入口温度较低（低于70~80℃），可考虑用湿式空冷器。 （4）出口温度与接近温度 对于干式空冷器出口温度一般以不低于55~65℃为宜[3]，若不能满足工艺要求，可增设后湿空冷，或采用干－湿联合空冷。
列管式换热器内的适宜流速范围 流体种流m/ 管壳 冷却1 黏度不一般液 低黏 高黏 5~15油蒸汽3~6 5~30气体3~15 2~6~3气液混合液体 总传热系数的选择
总传热系数/[W/壳程管程3（m·℃） 582）～）698水（流速为～1.5m/s水（流速为～1.5m/s 814～水水（流速较高时）1163 467轻有机物μ＜·s～冷水814 290冷水=中有机物μ～1mPa·s～698 1161mPa～·冷水s467重有机物μ＞ 233轻有机物μ＜·盐水s～582 198=有机溶剂～～·s233有机溶剂μ 233轻有机物μ＜·～轻有机物μ＜·ss465 116～349～中有机物μμ=～=1mPa·s物有中机
58s1mPa·～233s1mPa·重有机物μ＞ 2326～·重有机物μ＞1mPas水蒸气（有压力）冷凝4652 17451m/s水（流速为）～3489水蒸气（常压或负压）冷1163～水1071凝 582水溶液μ＜～s2mPa·水蒸气冷凝2908 582～水蒸气冷凝·水溶液μ＞2mPas1193 291s有机物μ＜·～水蒸气冷凝582 114水蒸气冷凝～s·～有机物μ=1mPa349 5821mPa有机物μ＞～s·1163水蒸气冷凝 116～有机物蒸气及水蒸气冷水349 58～水凝174 582～1163水重有机物蒸气（常压）冷 174～凝349水 814～1163水重有机物蒸气（负压）冷 698水凝～930 饱和有机溶剂蒸气（75 压）冷 含饱和水蒸气的氯气（＜℃）50 冷凝SO2冷凝NH3氟里昂冷凝
=1000cP==10P= 污垢热阻R的大致范围d 流体污垢热阻流体污垢热阻 Rd/(m2·℃·kwRd/(m2·℃·kw）-1-1） 水水蒸汽
天然气压缩机后空冷器的基本结构和选择 空冷器主要由以下部分组成（如图一）： 1、换热管束 2、空气驱动装臵，如风扇或鼓风机等。 3、风扇或鼓风机等的动力装臵 4、空气驱动装臵与换热管束之间的风道。 5、支撑结构。 6、维护管汇和风扇的走道、梯子（可选）。 7、控制排气温度的导向栅板（可选）。 8、控制温度和节省能量的可调风扇轮毂（可选）。 换热管束由换热管、支架、管汇、框架组成（如图二）。通常采用翅片形式来扩大换热管与空气的换热面积，以补偿大气压下空气的低导热系数和风扇在合理能耗下的低转速。翅片通常为铝制，导热性好、制造成本低，它与换热管的连接主要有三种形式（如图三）： 1、挤压成型 先将铝管紧密套在换热管上成为一整体，然后利用机械模具挤压外层铝套管形成翅片。 2、嵌入缠绕 先在换热管外壁刻出螺旋槽纹，然后将铝片螺旋缠绕嵌入沟槽，同时挤压沟槽边缘嵌紧铝翅片根部。 3、直接缠绕 将铝片直接螺旋缠绕在换热管上，并使根部平折紧贴换热管。 为了提高换热效率，有时将翅片边缘切成齿状，但它会增加空气的流动压差和动力消耗。 散热翅片的选择非常关键，它取决于成本、操作温度和大气条件。不同的类型有不同的热传导和流动压差特征。挤压成型翅片可以保护换热管避免大气腐蚀，在空冷器整个使用期内保持恒定的传热效率，特别适用于温度高达600 o F 的场合。嵌入缠绕翅片也能始终保持预定的传热效率，适用于温度高于600 o F 低于750 o F的场合。直接缠绕翅片适用于温度低于250 o F的场合，但是随时间
推移翅片与换热管的连接会松弛，传热效率就难以预测，建议对直接缠绕翅片的传热效率给予折减，以弥补这种缺陷。实践中最经济的做法是按若干标准设计来制造翅片换热管。换热管长度一般6～60英尺，直径5/8～6英寸，最常用的是1英寸。翅片高度5/16～1英寸，厚度0.01～0.035英寸，每英寸换热管长缠绕7～11圈，翅片扩大的面积与换热管表面积之比为7:1～25:1。管束通常安排成矩形，由2～10排翅片换热管组成，特殊情况下可以多达30排。换热管端部成三角排列，中心距为2～2.5倍管径，管束间空气流动的净面积为平面面积的50%。在实践可行的范围内，换热管越长、排数月多，则平面单位面积内的传热表面的成本就越低。 空冷器通常都采用轴流风扇，有鼓风式和引风式两种。为了防止机械故障和便于控制，一组管束通常都7:1配两台风扇。均匀分布流过管束的空气对保持预定的、一致的热传递至关重要，通过保持足够的风扇覆盖面积和足够的横跨管束静压损来实现这一点。好的做法是保持风扇投影面积至少等于管束投影面积的40%，横跨管束的静压损至少是风扇外环罩处动压损的3.5倍。对于双风扇的空冷器一般假定换热管长度与管束宽度之比为3～3.5，管束至少4排，空气流通净面积是管束投影面积的50%。风扇直径范围3～60英尺，可以有2～20个叶片，材质可以是木、钢、铝、玻璃纤维强化塑料，可以是空心也可以是实心，空心叶片目前最受欢迎。叶片边缘可以是直线也可以是曲线，靠近中心翼弦最宽、至顶部逐渐变窄并略微扭曲的形状效率最高。变窄并扭曲是为了均衡靠近中心处叶片较低的速度，以产生一种均匀有效的空气速度剖面。除了直径小于5英尺的风扇外，大多数空冷器叶片角度都是可调的。可调叶片有两种，一种是手调，一种是在运行中自动调节，大多数自动调节叶片都是通过气动膜片推动轮毂中的弹簧来进行的。 风道是为在风扇与管束间提供平稳气流的闭合空间，它可以是直箱式也可以是斜箱式，斜箱式对通过管束的气流分配较好，但是只适用于引风式，因为在斜箱上悬挂鼓风式机械存在结构困难。 风扇可以由电机、内燃机或液压马达驱动，最普遍的是电机。在无电源时有时会选用液压马达，它也可以进行变速控制但效率较低。最普遍的变速器是大扭矩正向皮带轮。在50～60马力的电机、风扇直径至18英尺的场合，通常用调
