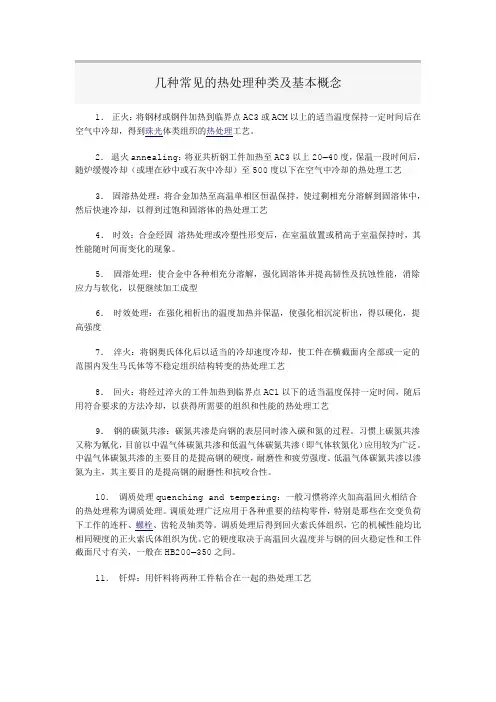

几种常见的热处理种类及基本概念
1. 正火：将钢材或钢件加热到临界点AC3或ACM以上的适当温度保持一定时间后在空气中冷却，得到珠光体类组织的热处理工艺。
2. 退火annealing：将亚共析钢工件加热至AC3以上20—40度，保温一段时间后，随炉缓慢冷却（或埋在砂中或石灰中冷却）至500度以下在空气中冷却的热处理工艺
3. 固溶热处理：将合金加热至高温单相区恒温保持，使过剩相充分溶解到固溶体中，然后快速冷却，以得到过饱和固溶体的热处理工艺
4. 时效：合金经固溶热处理或冷塑性形变后，在室温放置或稍高于室温保持时，其性能随时间而变化的现象。
5. 固溶处理：使合金中各种相充分溶解，强化固溶体并提高韧性及抗蚀性能，消除应力与软化，以便继续加工成型
6. 时效处理：在强化相析出的温度加热并保温，使强化相沉淀析出，得以硬化，提高强度
7. 淬火：将钢奥氏体化后以适当的冷却速度冷却，使工件在横截面内全部或一定的范围内发生马氏体等不稳定组织结构转变的热处理工艺
8. 回火：将经过淬火的工件加热到临界点AC1以下的适当温度保持一定时间，随后用符合要求的方法冷却，以获得所需要的组织和性能的热处理工艺
9. 钢的碳氮共渗：碳氮共渗是向钢的表层同时渗入碳和氮的过程。习惯上碳氮共渗又称为氰化，目前以中温气体碳氮共渗和低温气体碳氮共渗（即气体软氮化）应用较为广泛。中温气体碳氮共渗的主要目的是提高钢的硬度，耐磨性和疲劳强度。低温气体碳氮共渗以渗氮为主，其主要目的是提高钢的耐磨性和抗咬合性。
10. 调质处理quenching and tempering：一般习惯将淬火加高温回火相结合的热处理称为调质处理。调质处理广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。调质处理后得到回火索氏体组织，它的机械性能均比相同硬度的正火索氏体组织为优。它的硬度取决于高温回火温度并与钢的回火稳定性和工件截面尺寸有关，一般在HB200—350之间。
11. 钎焊：用钎料将两种工件粘合在一起的热处理工艺
回火的种类及应用
根据工件性能要求的不同，按其回火温度的不同，可将回火分为以下几种：
（一）低温回火（150－250度）
低温回火所得组织为回火马氏体。其目的是在保持淬火钢的高硬度和高耐磨性的前提下，降低其淬火内应力和脆性，以免使用时崩裂或过早损坏。它主要用于各种高碳的切削刃具，量具，冷冲模具，滚动轴承以及渗碳件等，回火后硬度一般为HRC58－64.
（二）中温回火（350－500度）
中温回火所得组织为回火屈氏体。其目的是获得高的屈服强度，弹性极限和较高的韧性。因此，它主要用于各种弹簧和热作模具的处理，回火后硬度一般为HRC35－50.
（三）高温回火（500－650度）
高温回火所得组织为回火索氏体。习惯上将淬火加高温回火相结合的热处理称为调质处理，其目的是获得强度，硬度和塑性，韧性都较好的综合机械性能。因此，广泛用于汽车，拖拉机，机床等的重要结构零件，如连杆，螺栓，齿轮及轴类。回火后硬度一般为HB200－330.
几种常见热处理缺陷介绍 一、过热现象 热处理过程中加热过热最易导致奥氏体晶粒的粗大，使零件的机械性能下降。 1.一般过热：加热温度过高或在高温下保温时间过长，引起奥氏体晶粒粗化称为过热。粗大的奥氏体晶粒会导致钢的强韧性降低，脆性转变温度升高，增加淬火时的变形开裂倾向。而导致过热的原因是炉温仪表失控或混料（常为不懂工艺发生的）。过热组织可经退火、正火或多次高温回火后，在正常情况下重新奥氏化使晶粒细化。 2.断口遗传：有过热组织的钢材，重新加热淬火后，虽能使奥氏体晶粒细化，但有时仍出现粗大颗粒状断口。产生断口遗传的理论争议较多，一般认为曾因加热温度过高而使MnS之类的杂物溶入奥氏体并富集于晶接口，而冷却时这些夹杂物又会沿晶接口析出，受冲击时易沿粗大奥氏体晶界断裂。 3.粗大组织的遗传：有粗大马氏体、贝氏体、魏氏体组织的钢件重新奥氏化时，以慢速加热到常规的淬火温度，甚至再低一些，其奥氏体晶粒仍然是粗大的，这种现象称为组织遗传性。要消除粗大组织的遗传性，可采用中间退火或多次高温回火处理。 二、过烧现象 加热温度过高，不仅引起奥氏体晶粒粗大，而且晶界局部出现氧化或熔化，导致晶界弱化，称为过烧。钢过烧后性能严重恶化，淬火时形成龟裂。过烧组织无法恢复，只能报废。因此在工作中要避免过烧的发生。 三、脱碳和氧化 钢在加热时，表层的碳与介质（或气氛）中的氧、氢、二氧化碳及水蒸气等发生反应，降低了表层碳浓度称为脱碳，脱碳钢淬火后表面硬度、疲劳强度及耐磨性降低，而且表面形成残余拉应力易形成表面网状裂纹。 加热时，钢表层的铁及合金与元素与介质（或气氛）中的氧、二氧化碳、水蒸气等发生反应生成氧化物膜的现象称为氧化。高温（一般570度以上）工件氧化后尺寸精度和表面光亮度恶化，具有氧化膜的淬透性差的钢件易出现淬火软点。 为了防止氧化和减少脱碳的措施有：工件表面涂料，用不锈钢箔包装密封加热、采用盐浴炉加热、采用保护气氛加热（如净化后的惰性气体、控制炉内碳势）、火焰燃烧炉（使炉气呈还原性） 四、氢脆现象 高强度钢在富氢气氛中加热时出现塑性和韧性降低的现象称为氢脆。出现氢脆的工件通过除氢处理（如回火、时效等）也能消除氢脆，采用真空、低氢气氛或惰性气氛加热可避免氢脆。
热处理工艺的分类 金属热处理工艺大体可分为、表面热处理和化学热处理三大类。根据加热、加热温度和冷却方法的不同，每一大类又可区分为若干不同的热处理工艺。同一种金属采用不同的热处理工艺，可获得不同的组织，从而具有不同的性能。钢铁是工业上应用最广的金属，而且钢铁显微组织也最为复杂，因此钢铁热处理工艺种类繁多。 整体热处理是对工件整体加热，然后以适当的速度冷却，获得需要的金相组织，以改变其整体力学性能的金属热处理工艺。钢铁整体热处理大致有退火、正火、淬火和四种基本工艺。 整体热处理工艺的手段 退火是将工件加热到适当温度，根据材料和工件采用不同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到或接近平衡状态，获得良好的和使用性能，或者为进一步淬火作组织准备。 正火是将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。 淬火是将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。淬火后钢件变硬，但同时变脆。 为了降低钢件的脆性，将淬火后的钢件在高于室温而低于650℃的某一适当温度进 行长时间的保温，再进行冷却，这种工艺称为回火。 退火、正火、淬火、回火是整体热处理中的“四把火”，其中的淬火与回火关系密切，常常配合使用，缺一不可。 “四把火”随着加热温度和冷却方式的不同，又演变出不同的热处理工艺。为了获得 一定的强度和韧性，把淬火和结合起来的工艺，称为。某些合金淬火形成后，将其置于室温或稍高的适当温度下保持较长时间，以提高合金的硬度、强度或电性磁性等。这样的热处理工艺称为。 把形变与热处理有效而紧密地结合起来进行，使工件获得很好的强度、韧性配合的方法称为；在负压气氛或真空中进行的热处理称为，它不仅能使工件不氧化，不脱碳，保持处理后工件表面光洁，提高工件的性能，还可以通入渗剂进行化学热处理。 表面热处理是只加热工件表层，以改变其表层力学性能的金属热处理工艺。为了只加热工件表层而不使过多的热量传入工件内部，使用的热源须具有高的，即在单位面积的工件上给予较大的热能，使工件表层或局部能短时或瞬时达到高温。表面热处理的主要方法有火焰淬火和热处理，常用的热源有氧乙炔或氧丙烷等火焰、、激光和电子束等。 化学热处理是通过改变工件表层化学成分、组织和性能的金属热处理工艺。化学热处理与表面热处理不同之处是后者改变了工件表层的化学成分。化学热处理是将工件放在含碳、氮或其它的介质(气体、液体、固体)中加热，保温较长时间，从而使工件表层 渗入碳、氮、硼和铬等元素。渗入元素后，有时还要进行其它热处理工艺如淬火及回火。化学热处理的主要方法有渗碳、渗氮、渗金属。 热处理是和工模具制造过程中的重要工序之一。大体来说，它可以保证和提高工件的各种性能，如耐磨、耐腐蚀等。还可以改善的组织和应力状态，以利于进行各种冷、。
起始晶粒度：钢在临界温度以上，奥氏体形成刚结束，其晶粒边界刚刚接触时的晶粒大 小称为奥氏体的起始晶粒度 实际晶粒度：钢在某一具体的加热条件下实际获得的奥氏体晶粒的大小 本质晶粒度:标准实验的方法，即将钢加热到（930+-10）℃，保温3-8小时，冷却后测得的晶粒度 固态相变:金属和陶瓷等固态材料在温度和压力改变时，其内部组织或结构会发生变化，即发生从一种相状态向另一种相状态的转变，这种转变称为固态相变。 伪共析转变：过冷奥氏体将全部转变为珠光体型组织，但合金的成分并非公析成分，并 且其中铁素体和渗碳体的相对含量也与共析成分珠光体不同，随奥氏体的碳含量变化而变化。这种转变称为“伪共析转变” 魏氏组织：在奥氏体晶粒较粗大，冷却速度适宜时，钢中的先共析相以针片状形态与片状珠光体混合存在的复相组织。 热稳定化：淬火时因缓慢冷却或在冷却过程中因停留而引起奥氏体稳定性提高，使马氏体转变迟滞的现象。 形变诱发马氏体：在Ms点以上，一定温度范围内因塑性变形而发生的马氏体 二次淬火：在冷却回火时残余奥氏体转变为马氏体的现象叫二次淬火 二次硬化：当钢中含有较多的碳化物形成元素时，在回火第四阶段温度区形成合金渗碳体或者特殊碳化物。这种碳化物的析出，将使硬度再次提高，称为二次硬化现象 脱溶沉淀：从饱和固溶体中析出第二相（沉淀相）或形成溶质原子聚集区以及亚稳定过渡相的过程称为脱溶或沉淀 淬火时效：含有Mo,W,V,Cu,Be等元素的铁基合金淬火后进行时效时产生时效硬化现象应变时效：纯铁或低碳钢经形变后时效时产生的硬化现象 碳势：纯铁在一定温度下于加热炉气中加热时达到既不增碳也不脱碳并与炉气保持平衡时表面的含碳量 淬透性：钢材被淬透的能力或者说是钢材淬火时获得马氏体能力的特性 淬硬性：淬硬性是指在理想的淬火条件下，以超过临界冷却速度所形成的马氏体组织能够达到的最高硬度，也称可硬性
钢铁基本知识 纯铁是很软的金属，既不能制刀枪，也不能铸铁锅、犁锄。但当纯铁中含有一定量的碳后，就变成我们在各方面使用的钢铁了。纯铁中含碳在0.02%以上就变成硬度较低的能拔铁丝、轧制薄白铁板等用的低碳钢。铁中含碳量0.25%至0.6%的范围内的钢叫中碳钢，其硬度中等，可轧成建筑钢材，钢板、铁钉等制品。铁中含碳量0.6%至2.0%时就成为硬度很高的、可制刀枪、模具等的高碳钢了。低、中、高碳钢合在一起就叫“碳素钢”。如果铁中碳含量超过2.0%就变成又硬又脆的可铸铁锅、暖气片、犁等的生铁了。一般生铁含碳量为3.5%—5.5%。所以纯铁、钢和生铁的区别主要就在于铁中的含碳量的不同。 在铁与钢的生产中，首先是把铁矿石在炼铁高炉中用碳还原成铁的同时铁中也吸收了4.5%—5.5%的碳，然后再把生铁装入炼钢炉中把碳和其他杂质用氧气氧化去除降低到所需要的含量，即炼成各种含碳量的碳素钢。据《世界金属导报》报告的“国际钢协”统计2002年上半年（1至6月）累计我国钢产量为8480万吨，居世界首位；同期世界的十大产钢国排列顺序为：第2名日本5230万吨，第3美国4440万吨，第4俄罗斯2840万吨（独联体为4840万吨），第5德国2240万吨（欧盟15国总计8040万吨），第6韩国2230万吨，第7乌克兰1650万吨，第8巴西1410万吨，第9印度1400万吨，第10意大利1340万吨；英国607万吨，居第17位。 随着科学技术的发展，碳素钢在强度、硬度、韧性、弹性、抗腐蚀性等各方面都不能满足现代化工农业和国防上的需要了。冶金工作者们研究发现在钢中加入一些其他元素可改善碳素钢的性能，使碳钢获得更优异的和特殊的性能，扩充其用途和使用范围，从而研制出各种合金钢。在普通碳素钢的基础上，只要加入小于5%的总含量的硅、锰、铁、钛、铌、硼、稀土等合金元素就可炼出强度高于同等含碳量的普通碳素钢30—40%的低合金高强度钢，一吨钢可顶1.3—1.4%吨普通碳素钢用。若在含碳1%的碳素钢中加入6—15%铬，能炼出各种高级滚珠钢和滚动轴承钢。钢中加入13—19%铬就成为有磁性不锈钢，如在这种钢中再加入9%镍就变成无磁性不锈钢了；所以不能用有无磁来鉴别是否是不锈钢，因生活上用的大部分不锈钢是有磁的，可被磁铁吸起来。含碳低于0.06%的钢中加入8—27%铬和4.5—6.5%铝的钢称为电热合金，拔成丝缠成电炉，最高的可加热到1200℃。中碳钢中加1%锰炼成的钢制弹簧，弹性特别好。高碳钢中加2%锰和少量钼可炼成硬度特别高可做刀枪、模具和破碎机颚板寿命特别长。钢中加9—18%钨和少量钒就成为高速钢。低碳钢中加少量钼和铬成为高温下耐热并不起皮的钢。低碳钢中加2.5—4%的硅可炼成导磁性能非常好，可轧制制造电机，变压器的硅钢片。而低碳钢中加12%铝和25%镍炼出的就是永磁合金，可制永久性强磁铁。在高碳钢中加入适量硅可生产出石墨钢，既耐磨又有润滑作用，可制造在使用过程中不宜使用润滑油，而又需要耐磨的机械零件和轴承等部件。钢中加入稀土金属能提高钢的韧性；而生铁中加入稀土金属和镁则可变成和钢一样强度高，又有韧性的球墨铸铁。硼则是非晶合金和高科技钕铁硼合金中不可缺少的非金属元素。铁和钢中加入各种金属和非金属元素后可使其性能变幻无穷，用途多样。在钢铁中加入各种金属和非金属元素，能创造出多种多样的高科技新金属材料供工农业、国防、科学技术、生活上等各个领域中应用。 在铁钢中加入各种金属和非金属元素，能创造出各种不同性能，多种用途的各种高科技材料。但这些金属和非金属在炼钢时大部都不能或不宜以纯金属和非金属元素单体状态直接加入钢液中。如钨、钼、铌等金属熔点太高，比炼钢温度高一倍以上，炼钢温度为1600℃左右，而钨熔点高达3380℃，钼熔点为2600℃，铌熔点为2500℃，所以在钢液中难熔化，另外这些金属比重又太高，液态钢比重约7克/毫升，而钨比重高达19.3克/毫升，钒、钛比重低，钛比重4.5克/毫升，钒6.1克/毫升；熔点又高，钒为1860℃、钛为1690℃，又易氧化，在
常用热处理的分类 1 表面淬火 表面淬火是将钢件的表面层淬透到一定的深度，而心部分仍保持未淬火状态的一种局部淬火的方法。表面淬火时通过快速加热，使刚件表面很快到淬火的温度，在热量来不及穿到工件心部就立即冷却，实现局部淬火。 表面淬火的目的在于获得高硬度，高耐磨性的表面，而心部仍然保持原有的良好韧性，常用于机床主轴，齿轮，发动机的曲轴等。 表面淬火采用的快速加热方法有多种，如电感应，火焰，电接触，激光等，目前应用最广的是电感应加热法。 2 表面淬火和回火 将经过淬火的工件重新加热到低于下临界温度的适当温度，保温一段时间后在空气或水、油等介质中冷却的金属热处理工艺。或将淬火后的合金工件加热到适当温度，保温若干时间，然后缓慢或快速冷却。一般用以减低或消除淬火钢件中的内应力，或降低其硬度和强度，以提高其延性或韧性。 3 物理气相沉积 物理气相沉积(Physical Vapor Deposition，PVD)技术表示在真空条件下，采用物理方法，将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体(或等离子体)过程，在
基体表面沉积具有某种特殊功能的薄膜的技术。物理气相沉积的主要方法有，真空蒸镀、溅射镀膜、电弧等离子体镀、离子镀膜，及分子束外延等。发展到目前，物理气相沉积技术不仅可沉积金属膜、合金膜、还可以沉积化合物、陶瓷、半导体、聚合物膜等。 4 化学气相沉积 化学气相沉积(Chemical vapor deposition，简称CVD)是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。它本质上属于原子范畴的气态传质过程。与之相对的是物理气相沉积（PVD）。 整体热处理 1 退火 退火是一种金属热处理工艺，指的是将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却。目的是降低硬度，改善切削加工性；消除残余应力，稳定尺寸，减少变形与裂纹倾向；细化晶粒，调整组织，消除组织缺陷。 2 正火 正火，又称常化，是将工件加热至Ac3或Acm以上40~60℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。其目的是在于使晶粒细化和碳化物分布均匀化，去除
结构起伏：短程有序的原子集团瞬间出现瞬间消失，这样不断变化着的短程有序的原子集团能量起伏：各微观区域内的自由能并不相同有的高有的低各微观的能量处于的起伏状的状态正温度梯度：是指液相中的温度随与界面的距离的增加而提高的温度分布状况 变质处理：是在浇注前往液态金属中加入形核剂促成形成大量的非均匀晶核来细化晶粒。固溶强化：在固溶体中，随着溶质浓度的增加，固溶体的强度，硬度提高，而塑性韧性有所下降的现象 扩散退火：也叫均与化退火，是指将铸件加热至低于固相线100-200的温度，进行较长时间保温，使偏元素充分进行扩散，达到成分均匀 选择结晶：也叫异分结晶，是指固溶体合金结晶时所结晶出的的固相成分和液相成分不同，这种结晶出的晶体与母相化学成分不同的结晶成分称为 离异共晶：在先共晶相数量较多而共晶组织甚少的情况下，有时共晶组织中与先共晶相相同的那一相，会依附于先共晶相生长，剩下的另一相则单独存在于晶界处，从而使共晶组织的特征消失，这种两相分离的共晶称为 滑移：晶体的塑性变形是晶体的的一部分相对于另一部分沿某些晶面和晶向发生滑移的结果滑移带：如果将表面抛光的单晶体金属试样进行拉伸，当试样经适量的塑性变形后，在金相显微镜下可以观察到，在抛光的表面上出现许多相互平行的线条，这些线条成为滑移带 滑移系：一个滑移面和此面上的一个滑移方向结合起来组成一个滑移系 多系滑移：两个或更多的滑移系上进行的滑移称为多系滑移，简称多滑移 交滑移：由于晶体取向的改变可能使两个或多个相交的滑移面沿一个滑移方向进行滑移，因而使加工硬化效果逐渐下降，这个过程成为交滑移 加工硬化：在塑性变形过程中，随着金属内部组织的变化，金属的力学性能也产生明显的变化，即随着变形程度的增加，金属的强度，硬度增加，而塑性韧性下降 多变形化：是冷变形金属加热时，原来处在滑移面的位错，通过滑移和攀移，形成与滑移面垂直的亚晶界的过程 再结晶：冷变形后的金属加热到一定温度或保温足够时间后，在原来的变形组织中产生于畸变的新晶粒，性能也发生显著变化，并恢复到冷变形前的水平， 临界变形度：通常把对应于得到特别粗大的晶粒的变形称为 热处理：是将钢在固态下加热到预定的温度，并在该温度下保持一段时间，然后以一定速度冷却到室温的一种热加工工艺 马氏体的正方度：体心正方的马氏体，c轴伸长，而另外两个a轴稍有缩短，轴比c/a称为马氏体转变：钢从奥氏体状态快速冷却抑制其扩散性分解在较低温度下发生的无扩散型相变奥氏体的热稳定化：因冷却缓慢或冷却过程停留引起奥氏体稳定性提高而使马氏体转变滞后的现象叫 奥氏体的机械稳定化：由于奥氏体在淬火过程中受到较大塑性变形或受到压应力而造成的稳定化现象 临界冷却速度：表示过冷奥氏体在连续冷却过程中全部转变为珠光体的最大冷却速度 回火：是将淬火钢加热到低于临界点A1的某一温度保温一段时间，使淬火组织转变为稳定的回火组织，然后以适当方式冷却到室温的一种热处理工艺 回火脆性：有些钢在一定的范围内回火时，其冲击韧度显著下降，这种催化现象叫钢的 退火：是将钢加热到临界点Ac1以上或一下温度，保温后随炉缓慢冷却以获得近于平衡状态的热处理工艺 正火：是将钢加热到Ac3或Acm以上适当温度，保温以后在空气中冷却得到珠光体类组织淬火：将钢加热到临界点Ac3或Ac1以上一定温度，保温后以大于临界冷却速度冷却得到马氏体或下贝氏体 等温淬火：是将奥氏体化后的工件淬入Ms点以上某温度盐浴中，等温保持足够长时间，使之转变为下贝氏体组织，然后取出在空气中冷却的淬火方法 调质处理：将淬火和随后回火相结合的热处理工艺成为调质处理 淬透性：是指奥氏体化后的钢在淬火时获得马氏体的能力 淬硬性：表示钢淬火时的硬化能力 形变热处理：是将塑性变形和热处理有机结合在一起的一种复合工艺 自扩散：是不伴有浓度变化的扩散，它与浓度梯度无关，只发生在纯金属和均匀固溶体中互扩散：是伴有浓度变化的扩散，它与异类原子的浓度差有关，如在不均匀固溶体中，不同相之间或不同材料制成的扩散偶之间的扩散过程中，异类原子相对扩散，相互渗透，所以又称为异扩散 下坡扩散：是沿着浓度降低的方向进行的扩散，使浓度趋于均匀化 上坡扩散：是沿着浓度升高的方向进行的扩散，即由低浓度向高浓度方向扩散 原子扩散：在扩散过程中晶格类型始终不变，没有新相产生，这种扩散就成为原子扩散 反应扩散：通过扩散使固溶体的溶质组元浓度超过固溶度极限而形成新相过程称为反应扩散
钢的热处理 1、钢的热处理工艺主要有几种 退火、淬火、正火、回火、表面热处理 2、什么是同素异构转变、多形性转变 同素异构转变：纯金属在温度和压力变化时，由某一种晶体结构转变为另一种晶体结构的过程称为同素异构转变。 多形性转变：在固溶体中发生的由一种晶体结构转变为另一种晶体结构的过程称为多形性转变。 3、奥氏体及其结构特点 奥氏体是碳在γ-Fe中的间隙固溶体，具有面心立方结构。 奥氏体的面心立方结构使其具有高的塑性和低的屈服强度，在相变过程中容易发生塑性变形，产生大量位错或出现孪晶，从而造成相变硬化和随后的再结晶、高温下经历的反常细化以及低温下马氏体相变的一系列特点。
4、共析碳钢在加热转变时，奥氏体优先形核位置及原因 奥氏体的形核 1）球状珠光体中：优先在F/Fe3C界面形核 2）片状珠光体中：优先在珠光体团的界面形核,也在F/Fe3C片层界面形核奥氏体在F/Fe3C界面形核原因： (1) 易获得形成A所需浓度起伏，结构起伏和能量起伏. (2) 在相界面形核使界面能和应变能的增加减少。 △G = -△Gv + △Gs + △Ge △Gv—体积自由能差，△Gs —表面能，△Ge —弹性应变能
5、珠光体向奥氏体转变的三阶段，并说明为什么铁素体完全转变为奥氏体后仍然有一部分碳化物没有溶解？ （1）奥氏体的形核；（2）奥氏体的长大；（3）残余碳化物的溶解和奥氏体成分的均匀化； 奥氏体长大的是通过γ/α界面和γ/Fe3C界面分别向铁素体和渗碳体迁移来实现的。由于γ/α界面向铁素体的迁移远比γ/Fe3C界面向Fe3C的迁移来的快，因此当铁素体已完全转变为奥氏体后仍然有一部分渗碳体没有溶解。 6、晶粒度概念 奥氏体本质晶粒度：根据标准试验方法，在930±10°C保温足够时间后测得的奥氏体晶粒大小。 奥氏体起始晶粒度：在临界温度以上，奥氏体形成刚刚完成，其晶粒边界刚刚相互接触时的晶粒大小 奥氏体实际晶粒度：在某一加热条件下所得的实际奥氏体晶粒大小。 7、共析碳钢IT图
正火： 正火，又称常化，是将工件加热至Ac3或Ac m以上40~60℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。其目的是在于使晶粒细化和碳化物分布均匀化，去除材料的内应力，降低材料的硬度。 正火，又称常化，是将工件加热至Ac3(Ac?是指加热时自由铁素体全部转变为奥氏体的终了温度)或Ac m(Ac m是实际加热中过共析钢完全奥氏体化的临界温度线)以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。其目的是在于使晶粒细化和碳化物分布均匀化。正火与退火的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高。另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火。 正火的主要应用X围有：①用于低碳钢，正火后硬度略高于退火，韧性也较好，可作为切削加工的预处理。②用于中碳钢，可代替调质处理作为最后热处理，也可作为用感应加热方法进行表面淬火前的预备处理。③用于工具钢、轴承钢、渗碳钢等，可以消降或抑制网状碳化物的形成，从而得到球化退火所需的良好组织。④用于铸钢件，可以细化铸态组织，改善切削加工性能。 ⑤用于大型锻件，可作为最后热处理，从而避免淬火时较大的开
裂倾向。⑥用于球墨铸铁，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件。⑦过共析钢球化退火前进行一次正火，可消除网状二次渗碳体，以保证球化退火时渗碳体全部球粒化。 正火后的组织：亚共析钢为F+S，共析钢为S，过共析钢为S+二次渗碳体，且为不连续。 正火主要用于钢铁工件。一般钢铁正火与退火相似，但冷却速度稍大，组织较细。有些临界冷却速度（见淬火）很小的钢，在空气中冷却就可以使奥氏体转变为马氏体，这种处理不属于正火性质，而称为空冷淬火。与此相反，一些用临界冷却速度较大的钢制作的大截面工件，即使在水中淬火也不能得到马氏体，淬火的效果接近正火。钢正火后的硬度比退火高。正火时不必像退火那样使工件随炉冷却，占用炉子时间短，生产效率高，所以在生产中一般尽可能用正火代替退火。对于含碳量低于0.25%的低碳钢，正火后达到的硬度适中，比退火更便于切削加工，一般均采用正火为切削加工作准备。对含碳量为0.25～0.5%的中碳钢，正火后也可以满足切削加工的要求。对于用这类钢制作的轻载荷零件，正火还可以作为最终热处理。高碳工具钢和轴承钢正火是为了消除组织中的网状碳化物，为球化退火作组织准备。 普通结构零件的最终热处理，由于正火后工件比退火状态具有更好的综合力学性能，对于一些受力不大、性能要求不高的普
焊接接头焊后热处理基本知识培训 一、焊后热处理的概念 1.1后热处理（消氢处理）：焊接完成后对冷裂纹敏感性较大的低合金钢和拘束度较大的焊件加热至200℃～350℃保温缓冷的措施。 目的、作用：减小焊缝中氢的有害影响、降低焊接残余应力、避免焊缝接头中出现马氏体组织，从而防止氢致裂纹的产生。 后热温度：200℃～350℃ 保温时间：即焊缝在200℃～350℃温度区间的维持时间，与后热温度、焊缝厚度有关，一般不少于30min 加热方法：火焰加热、电加热 保温后的措施：用保温棉覆盖让其缓慢冷却至室温 NB/T47015-2011关于后热的规定： 1.2焊后热处理（PWHT）：广义上：焊后热处理就是在工件焊完之后对焊接区域或焊接构件进行的热处理，内容包括消除应力退火、完全退火、固熔、正火、正火加回火、回火、低温消除应力等。狭义上：焊后热处理仅指消除应力退火，即为了改善焊接区的性能和消除焊接残余应力等有害影响。 1.3压力容器及压力管道焊接中所说的焊后热处理是指焊后消除应力的热处理。焊后消除应力热处理过程：将焊件缓慢均匀加热至一定温度后保温一定的时间，然后缓慢降温冷却至室温。
目的、作用： (1)降低或消除由于焊接而产生的残余焊接应力。 (2)降低焊缝、热影响区硬度。 (3)降低焊缝中的扩散氢含量。 (4)提高焊接接头的塑性。 (5)提高焊接接头冲击韧性和断裂韧性。 (6)提高抗应力腐蚀能力。 (7)提高组织稳定性。 热处理的方式：整体热处理、局部热处理 1.4焊接应力的危害和降低焊接应力的措施 焊接应力是在焊接过程中由于温度场的变化（热涨冷缩）及焊件间的约束而产生的滞留在焊件中的残余应力。 1.4.1焊接应力只能降低，不可能完全消除，焊接残余应力形成的的危害：1）影响构件承受静载的能力；2）会造成构件的脆性断裂；3）影响结构的疲劳强度；4）影响构件的刚度和稳定性；5）应力区易产生应力腐蚀开裂；6）影响构件的精度和尺寸的稳定性。 1.4.2降低焊接应力的措施 1）设计措施： （1）构件设计时经量减少焊缝的尺寸和数量，可减少焊接变形，同时降低焊接应力 （2）构件设计时避免焊缝过于集中，从而避免焊接应力叠加 （3）优化结构设计，例将如容器的接管口设计成翻边式，少用承插式 2）工艺措施
几种常见热处理概念 1．正火：将钢材或钢件加热到临界点AC3或ACM以上适当温度保持一定时间后空气中冷却，到珠光体类组织热处理工艺。2．退火annealing：将亚共析钢工件加热至AC3以上20—40度，保温一段时间后，随炉缓慢冷却（或埋砂中或石灰中冷却）至500度以下空气中冷却热处理工艺 3．固溶热处理：将合金加热至高温单相区恒温保持，使过剩相充分溶解到固溶体中，然后快速冷却，以到过饱和固溶体热处理工艺 4．时效：合金经固溶热处理或冷塑性形变后，室温放置或稍高于室温保持时，其性能随时间而变化现象。 5．固溶处理：使合金中各种相充分溶解，强化固溶体并提高韧性及抗蚀性能，消除应力与软化，继续加工成型 6．时效处理：强化相析出温度加热并保温，使强化相沉淀析出，以硬化，提高强度 7．淬火：将钢奥氏体化后以适当冷却速度冷却，使工件横截面内全部或一定范围内发生马氏体等不稳定组织结构转变热处理 工艺
8．回火：将淬火工件加热到临界点AC1以下适当温度保持一定时间，随后用符合要求方法冷却，以获所需要组织和性能热处理工艺 9．钢碳氮共渗：碳氮共渗是向钢表层同时渗入碳和氮过程。习惯上碳氮共渗又称为氰化，目前以中温气体碳氮共渗和低温气体碳氮共渗（即气体软氮化）应用较为广泛。中温气体碳氮共渗主要目是提高钢硬度，耐磨性和疲劳强度。低温气体碳氮共渗以渗氮为主，其主要目是提高钢耐磨性和抗咬合性。 10．调质处理quenching and tempering：一般习惯将淬火加高温回火相结合热处理称为调质处理。调质处理广泛应用于各种重要结构零件，特别是那些交变负荷下工作连杆、螺栓、齿轮及轴类等。调质处理后到回火索氏体组织，它机械性能均比相同硬度正火索氏体组织为优。它硬度取决于高温回火温度并与钢回火稳定性和工件截面尺寸有关，一般HB200—350之间。 11．钎焊：用钎料将两种工件粘合一起热处理工艺 回火的种类及应用 根据工件性能要求的不同，按其回火温度的不同，可将回火分为以下几种： （一）低温回火（150－250度） 低温回火所得组织为回火马氏体。其目的是在保持淬火钢的高硬度和高耐磨性的前提下，降低其淬火内应力和脆性，以免使
盐浴金属热处理种类特点及技术发展动向 2013-08-30 09:46:00 盐浴热处理已有数十年的历史，其本身已不是新鲜事物。当今提倡高效率生产的环境下，容易实现自动化批量生产的真空热处理等增加，而在作业环境、废水处理、炉体寿命、生产效率、成本等方面存在难点的盐浴热处理正在逐渐减少。但是有些领域仍然要依赖于盐浴热处理。下面介绍盐浴热处理的特征及其最近的技术动向。 广义的盐浴热处理中包含有渗碳氮化、软氮化、浸硫处理等表面处理，本文只对采用中性盐的盐浴热处理进行介绍。 1、盐浴炉及其种类 金属热处理用的盐浴一般分为高温用（约1000-1350℃）、中温用（约570-950℃）、低温用（约140-550℃）3种。整体可能使用的温度范围是140-1350℃。 高温用盐浴主要是高速工具钢、模具钢淬火加热用；中温用盐浴是低温合金工具钢、构造用钢、轴承钢、弹簧钢等淬火加热，高速工具钢预热、中间保持用以及各种高温回火、等温正火等用；低温用盐浴用于间歇淬火、等温淬火、淬火时冷却、低温回火等。使用盐的种类各不相同，高温用基本都用BaCl2，中温用BaCl2、NaCl、CaCl2等氯化物的混合液。与此相对，低温用NaNO3、KNO3、NaNO2等硝酸盐以及亚硝酸盐的混合液。 盐浴加热的方法有直热（电极）式与外热式。高温采用在盐浴中通上直流电加热的电极式。中温以及低温采用外热式。外热式是在钢制的罐中加入盐，之后加热罐体。温度控制稍有些难度，但优点在于除电之外，还可以用汽、油等，使用能源多样化。 2、盐浴炉热处理特点 盐浴热处理的优点是： 1）淬火加热时间短，结晶粒不会粗大化，韧性强，有利于应变。 2）炉温分布良好，应变变少。 3）高温区域冷却快、低温区域冷却比较缓慢，淬火容易，且应变减小。 4）能够对应大范围的热处理条件（间歇淬火、等温淬火、部分热处理、短时间加热、冷却、复杂的温度变化等）。 5）氧化脱碳少。 6）热处理温度、时间调整能够在短时间内完成，能够对应多品种、小批量。 7）设备费用比较便宜。 加热时间能够缩短的原因与盐浴热容量以及热传导度密切相关。图1示出?25mm高速工具钢淬火时的加热、冷却曲线。表面与中心部的温度差用预热（900℃）是3min，而用本加热（1180℃）只有2min，内外温度差消失。通常，用真空炉等加热要求约20-30min，其差明显增大。钢的结晶粒度大小依赖于相变点正上方的奥氏体结晶粒度的大小，所以为了得到细微的奥氏体结晶粒度，增加钢的加热速度与不使其上方升到淬火温度以上非常重要。而盐浴热处理，由于浴液温度的均匀性高，能够在短时间内均匀加热 图1：盐浴热处理中加热、冷却曲线参见原创。 真空炉等加热时，由于容易导致处理件产生不均匀加热，所以要增加时间，或者是提高淬火温度，这就会引起奥氏体结晶粒度的粗大化，导致韧性降低。 由真空炉以及盐浴炉的奥氏体化时间比较结果可知，在1000℃时真空炉的奥氏体化时间是盐浴炉的4-5倍，在1200℃时约为9倍。
（1）退火：指金属材料加热到适当的温度，保持一定的时间，然后缓慢冷却的热处理工艺。常见的退火工艺有：再结晶退火，去应力退火，球化退火，完全退火等。退火的目的：主要是降低金属材料的硬度，提高塑性，以利切削加工或压力加工，减少残余应力，提高组织和成分的均匀化，或为后道热处理作好组织准备等。 （2）正火：指将钢材或钢件加热到Ac3 或Acm（钢的上临界点温度）以上30～50℃，保持适当时间后，在静止的空气中冷却的热处理的工艺。正火的目的：主要是提高低碳钢的力学性能，改善切削加工性，细化晶粒，消除组织缺陷，为后道热处理作好组织准备等。 （3）淬火：指将钢件加热到Ac3 或Ac1（钢的下临界点温度）以上某一温度，保持一定的时间，然后以适当的冷却速度，获得马氏体（或贝氏体）组织的热处理工艺。常见的淬火工艺有盐浴淬火，马氏体分级淬火，贝氏体等温淬火，表面淬火和局部淬火等。淬火的目的：使钢件获得所需的马氏体组织，提高工件的硬度，强度和耐磨性，为后道热处理作好组织准备等。 （4）回火：指钢件经淬硬后，再加热到Ac1 以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺。常见的回火工艺有：低温回火，中温回火，高温回火和多次回火等。回火的目的：主要是消除钢件在淬火时所产生的应力，使钢件具有高的硬度和耐磨性外，并具有所需要的塑性和韧性等。 （5）调质：指将钢材或钢件进行淬火及回火的复合热处理工艺。使用于调质处理的钢称调质钢。它一般是指中碳结构钢和中碳合金结构钢。 （6）化学热处理：指金属或合金工件置于一定温度的活性介质中保温，使一种或几种元素渗入它的表层，以改变其化学成分，组织和性能的热处理工艺。常见的化学热处理工艺有：渗碳，渗氮，碳氮共渗，渗铝，渗硼等。化学热处理的目的：主要是提高钢件表面的硬度，耐磨性，抗蚀性，抗疲劳强度和抗氧化性等。 （7）固溶处理：指将合金加热到高温单相区恒温保持，使过剩相充分溶解到固溶体中后快速冷却，以得到过饱和固溶体的热处理工艺。固溶处理的目的：主要是改善钢和合金的塑性和韧性，为沉淀硬化处理作好准备等。 （8）沉淀硬化（析出强化）：指金属在过饱和固溶体中溶质原子偏聚区和（或）由之脱溶出微粒弥散分布于基体中而导致硬化的一种热处理工艺。如奥氏体沉淀不锈钢在固溶处理后或经冷加工后，在400～500℃或700～800℃进行沉淀硬化处理，可获得很高的强度。 （9）时效处理：指合金工件经固溶处理，冷塑性变形或铸造，锻造后，在较高的温度放置或室温保持，其性能，形状，尺寸随时间而变化的热处理工艺。若采用将工件加热到较高温度，并较长时间进行时效处理的时效处理工艺，称为人工时效处理，若将工件放置在室温或自然条件下长时间存放而发生的时效现象，称为自然时效处理。时效处理的目的，消除工件的内应力，稳定组织和尺寸，改善机械性能等。 （10）淬透性：指在规定条件下，决定钢材淬硬深度和硬度分布的特性。钢材淬透性好与差，常用淬硬层深度来表示。淬硬层深度越大，则钢的淬透性越好。钢的淬透性主要取决于它的化学成分，特别是含增大淬透性的合金元素及晶粒度，加热温度和保温时间等因素有关。淬透性
热处理名词解释 （1）退火：指金属材料加热到适当的温度，保持一定的时间，然后缓慢冷却的热处理工艺。常见的退火工艺有：再结晶退火，去应力退火，球化退火，完全退火等。退火的目的：主要是降低金属材料的硬度，提高塑性，以利切削加工或压力加工，减少残余应力，提高组织和成分的均匀化，或为后道热处理作好组织准备等。 （2）正火：指将钢材或钢件加热到Ac3 或Acm（钢的上临界点温度）以上30～50℃，保持适当时间后，在静止的空气中冷却的热处理的工艺。正火的目的：主要是提高低碳钢的力学性能，改善切削加工性，细化晶粒，消除组织缺陷，为后道热处理作好组织准备等。 （3）淬火：指将钢件加热到Ac3 或Ac1（钢的下临界点温度）以上某一温度，保持一定的时间，然后以适当的冷却速度，获得马氏体（或贝氏体）组织的热处理工艺。常见的淬火工艺有盐浴淬火，马氏体分级淬火，贝氏体等温淬火，表面淬火和局部淬火等。淬火的目的：使钢件获得所需的马氏体组织，提高工件的硬度，强度和耐磨性，为后道热处理作好组织准备等。 （4）回火：指钢件经淬硬后，再加热到Ac1 以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺。常见的回火工艺有：低温回火，中温回火，高温回火和多次回火等。回火的目的：主要是消除钢件在淬火时所产生的应力，使钢件具有高的硬度和耐磨性外，并具有所需要的塑性和韧性等。 （5）调质：指将钢材或钢件进行淬火及回火的复合热处理工艺。使用于调质处理的钢称调质钢。它一般是指中碳结构钢和中碳合金结构钢。 （6）化学热处理：指金属或合金工件置于一定温度的活性介质中保温，使一种或几种元素渗入它的表层，以改变其化学成分，组织和性能的热处理工艺。常见的化学热处理工艺有：渗碳，渗氮，碳氮共渗，渗铝，渗硼等。化学热处理的目的：主要是提高钢件表面的硬度，耐磨性，抗蚀性，抗疲劳强度和抗氧化性等。 （7）固溶处理：指将合金加热到高温单相区恒温保持，使过剩相充分溶解到固溶体中后快速冷却，以得到过饱和固溶体的热处理工艺。固溶处理的目的：主要是改善钢和合金的塑性和韧性，为沉淀硬化处理作好准备等。 （8）沉淀硬化（析出强化）：指金属在过饱和固溶体中溶质原子偏聚区和（或）由之脱溶出微粒弥散分布于基体中而导致硬化的一种热处理工艺。如奥氏体沉淀不锈钢在固溶处理后或经冷加工后，在400～500℃或700～800℃进行沉淀硬化处理，可获得很高的强度。 （9）时效处理：指合金工件经固溶处理，冷塑性变形或铸造，锻造后，在较高的温度放置或室温保持，其性能，形状，尺寸随时间而变化的热处理工艺。若采用将工件加热到较高温度，并较长时间进行时效处理的时效处理工艺，称为人工时效处理，若将工件放置在室温或自然条件下长时间存放而发生的时效现象，称为自然时效处理。时效处理的目的，消除工件的内应力，稳定组织和尺寸，改善机械性能等。 （10）淬透性：指在规定条件下，决定钢材淬硬深度和硬度分布的特性。钢材淬透性好与差，常用淬硬层深度来表示。淬硬层深度越大，则钢的淬透性越好。钢的淬透性主要取决于它的化学成分，特别是含增大淬透性的合金元素及晶粒度，加热温度和保温时间等因素有关。淬透性好的钢材，可使钢件整个截面获得均匀一致的力学性能以及可选用钢件淬火应力小的淬火剂，以减少变形和开裂。 （11）临界直径（临界淬透直径）：临界直径是指钢材在某种介质中淬冷后，心部得到全部马氏体或50%马氏体组织时的最大直径，一些钢的临界直径一般可以通过油中或水中的淬透性试验来获得。 （12）二次硬化：某些铁碳合金（如高速钢）须经多次回火后，才进一步提高其硬度。这种硬化现象，称为二次硬化，它是由于特殊碳化物析出和（或）由于参与奥氏体转变为马氏体或贝氏体所致。 （13）回火脆性：指淬火钢在某些温度区间回火或从回火温度缓慢冷却通过该温度区间的脆化现象。回火脆性可分为第一类回火脆性和第二类回火脆性。第一类回火脆性又称不可逆回火脆性，主要发生在回火温度为250～400℃时，在重新加热脆性消失后，重复在此区间回火，不再发生脆性，第二类回火脆性又称可逆回火脆性，发生的温度在400～650℃，当重新加热脆性消失后，应迅速冷却，不能在400～650℃区间长时间停留或缓冷，否则会再次发生催化现象。回火脆性的发生与钢中所含合金元素有关，如锰，铬，硅，镍会产生回火脆性倾向，而钼，钨有减弱回火脆性倾向。
热处理四把火：正火，退火，回火，淬火。 热处理分类及硬度检测方法 热处理工件的硬度使用硬度计检测。PHR系列便携式表面洛氏硬度计十分适用于检测表面热处理工件的硬度，可以测试有效化深度超过0.1mm的各种表面热处理工件。操作简单、使用方便、价格较低，可直接读取硬度值。 表面热处理分为两大类，一类是表面淬火回火热处理，另一类是化学热处理，其硬度检验方法如下： 化学热处理是使工件表面渗入一种或几种化学元素的原子，从而改变工件表面的化学成分、组织和性能。经淬火和低温回火后，工件表面具有高的硬度、耐磨性和接触疲劳强度，而工件的芯部又具有高的强韧性。 化学热处理工件的主要技术参数是硬化层深度和表面硬度。硬化层深度还是要用维氏硬度计来检测。检测从工件表面到硬度降到50HRC那一点的距离。这就是有效硬化深度 化学热处理工件的表面硬度检测与表面淬火热处理工件的硬度检测相近，都可以用维氏硬度计、表面洛氏硬度计或洛氏硬度计来检测，只是渗氮厚的厚度较薄，一般不大于0.7mm，这时就不能再采用洛氏硬度计了。 零件如果局部硬度要求较高，可用感应加热等方式进行局部淬火热处理，这样的零件通常要在图纸上标出局部淬火热处理的位置和局部硬度值。零件的硬度检测要在指定区域内进行。硬度检测仪器可采用洛氏硬度计，测试HRC硬度值，如热处理硬化层较浅，可采用表面洛氏硬度计，测试HRN硬度值。 表面淬火回火热处理通常用感应加热或火焰加热的方式进行。主要技术参数是表面硬度、局部硬度和有效硬化层深度。硬度检测可采用维氏硬度计，也可采用洛氏或表面洛氏硬度计。试验力（标尺）的选择与有效硬化层深度和工件表面硬度有关。这里涉及到三种硬度计。 维氏硬度计是测试热处理工件表面硬度的重要手段，它可选用0.5～100kg的试验力，测试薄至0.05mm厚的表面硬化层，它的精度是最高的，可分辨出工件表面硬度的微小差别。另外，有效硬化层深度也要由维氏硬度计来检测，所以，对于进行表面热处理加工或大量使用表面热处理工件的单位，配备一台维氏硬度计是有必要的。 表面洛氏硬度计也是十分适于测试表面淬火工件硬度的，表面洛氏硬度计有三种标尺可以选择。可以测试有效硬化深度超过0.1mm的各种表面硬化工件。尽管表面洛氏硬度计的精度没有维氏硬度计高，但是作为热处理工厂质量管理和合格检查的检测手段，已经能够满足要求。况且它还具有操作简单、使用方便、价格较低，测量迅速、可直接读取硬度值等特点，利用表面洛氏硬度计可对成批的表面热处理工件进行快速无损的逐件检测。这一点对于金属加工和机械制造工厂具有重要意义。 当表面热处理硬化层较厚时，也可采用洛氏硬度计。当硬化层厚度在0.4～0.8mm时，可采用HRA标尺，当硬化层厚度超过0.8mm时，可采用HRC标尺。
名词解释 沸腾钢： 1 只用一定量的弱脱氧剂锰铁对钢液脱氧，因此钢液含氧量较高。 2 在沸腾钢的凝固过程中，钢液中碳和氧发生反应而产生大量气体，造成钢液沸腾，这种钢由此而得名。 3 沸腾钢钢锭宏观组织的特点是，钢锭内部有大量的气泡，但是没有或很少有缩孔。钢锭的外层比较纯净，这纯净的外层包住了一个富集着杂质的锭心。 4 沸腾钢钢锭的偏析较严重，低温冲击韧性不好，钢板容易时效，钢的力学性能波动性较大。 镇静钢： 1 镇静钢在浇注之前不仅用弱脱氧剂锰铁而且还使用强脱氧剂硅铁和铝对钢液进行脱氧，因而钢液的含氧量很低。 2 强脱氧剂硅和铝的加入，使得在凝固过程中，钢液中的氧优先与强脱氧元素铝和硅结合，从而抑制了碳氧之间的反应，所以镇静钢结晶时没有沸腾现象，由此而得名。 3 在正常操作情况下，镇静钢中没有气泡，但有缩孔和疏松。与沸腾钢相比，这种钢氧化物系夹杂含量较低，纯净度较高。镇静钢的偏析不像沸腾钢那样严重，钢材性能也较均匀。 树枝状偏析：（枝晶偏析） 1依据相图，钢在结晶时，先结晶的枝干比较纯净，碳浓度较低，而迟结晶的枝间部分碳浓度较高。 2研究指出，在钢锭心部等轴晶带中枝晶偏析的特点是，在枝干部分成分变化很小，这部分占有相当宽的范围，在枝晶或者两个相邻晶粒之间，富集着碳、合金元素和杂质元素，而且达到很高的浓度。枝干结晶时，在相当宽的范围内造成碳和合金元素、杂质元素的贫化（选择结晶），这种贫化成了枝晶间浓度特高的前提。 3为减少枝晶偏析的程度，可对铸钢和钢锭进行扩散退火。 区域偏析：在整个钢锭范围内发生的偏析 因为选择结晶，杂质元素和合金元素被富集在晶枝近旁的液相中。在凝固速度不是很高的情况下，枝晶近旁液相中杂质元素能够借扩散和液体的流动而被转移到很远的地方。随着凝固的进展，杂质元素在剩余的钢液中不断富集，各种元素在整个钢锭或铸件的范围内发生了重新分布，即产生了区域偏析。 带状偏析：在钢锭中，有时在某些局部地区，化学成分与周围有差异，形成所谓的带状偏析。
第四章金属材料的基础知识和热处理的基本知识 第一部分：学习内容 1、钢的分类：|（1）-碳钢:含碳量低于2%的铁碳合金;-合金钢:在钢中特意加入一种或几种其它合金元素组成的钢;-生铁:含碳量高于2%的铁碳合金.,可通过铸造方法制造零件,所以又称铸铁. （2）按化学成分分类： 碳钢-低碳钢:含碳量小于0.25%;-中碳钢:含碳量为0.25~0.55%;-高碳钢:含碳量大于0.55%. 合金钢-低合金钢:合金元素总含量小于3.5%;-中合金钢:合金元素总含量3.5~10%;-高合金钢:合金元素总含量大于10%; 2、洛氏硬度与布氏硬度值近似关系： HRC≈1/10HB 3、热处理及其常用工艺方法 热处理的定义-利用钢在固态下的组织转变,通过加热和冷却获得不同组织结构,从而得到所需性能的工艺方法统称热处理. 常用热处理工艺方法：退火-将钢加热到一定温度,保温一段时间,然后随炉一起缓慢冷却下来,以期得到接近平衡状态组织的一种热处理方法. 4、完全退火:AC3以上30~50℃,用于消除钢的某些组织缺陷和应力,改善切削加工性能; 等温退火:加热到AC3,以上30~50℃,较快的冷却到略低于Ar1的温度,并在此温度下等温到奥氏体全部分解为止,然后出炉空冷.适用于亚共析钢、共析钢，尤其广泛用于合金钢的退火。优点是周期短，组织和硬度均匀。 5、正火-正火和退火加热方法相似，只是冷却速度比退火稍快（空冷），得到的是细片状珠光体（索氏体），强度、硬度比退火的高，与退火相比，工艺周期短，设备利用率高。主要用于低碳钢获得满意的机械性能和切削性能、过共析工具钢消除网状渗碳体、中碳钢代替退火或作为淬火前的预先热处理。 6、淬火-将钢加热到AC1以上30~50℃(共析钢、过共析钢）或AC3以上30~50℃（亚共析钢），保温一段时间，然后快冷得到高硬度的马氏体组织的工艺方法。用以提高工件的耐磨性。 7、回火-将淬火后的工件加热到A1以下某一温度，保温一段时间，然后以一定的方式冷却（炉冷、空冷、油冷、水冷等） -目的：1）降低淬火工件的脆性，消除内应力（热应力和组织应力），使淬火组织趋于稳定，同时也使工件尺寸趋于稳定；2）获得所需的硬度和综合机械性能。 8、焊后消除应力热处理(PWHT、ISR):目的是消除应力、降低硬度、改善组织、稳定尺寸,避免制造和使用过程产生裂纹; 9、试述T8A的含义：含碳量为8‰的高级优质碳素工具钢。 10、怎样区别无螺纹的黑铁管与直径相似的无缝钢管？ 答：无缝钢管是用优质碳钢、普通低合金钢、高强耐热钢、不锈钢等制成。不镀锌的瓦斯管习惯上称为黑铁管，从管子内壁有无焊缝和管子直径来判断。 11、何谓钢的热处理？ 答：所谓钢的热处理就是在规定范围内将钢加热到预定的温度，并在这个温度保持一定的时间，然后以预定的速度和方法冷下来的一种生产工艺。 12、试述T7的含义。 答：T7的含义为：含碳量为7‰的碳素工具钢。 13，退火：将钢加热到一定的温度，保温一段时间，随后由炉中缓慢冷却的一种热处理工序。其作用是：消除内应力，提高强度和韧性，降低硬度，改善切削加工性。应用：高碳钢
