柯尼卡美能达bizhub C250_C252维修手册中文2006.122006.12Ver. 3.0Ver. 3.02006.12 Ver. 3.02006.12 Ver. 3.0?? 2006 ?? 2006
DD4038PC3-0800DD4038PC3-0800G4G4i现场维修总目录安全和重要警告事
项 ..................................................................... ....................................S-1重要注意事
项 ..................................................................... .........................................S-1危险事项、警告和注意的描
述 ..................................................................... ................S-1安全警
告 ..................................................................... ................................................S-2机器上的警告标
识 ..................................................................... ................................S-18当发生意外时采取的措
施 ..................................................................... ..........................S-20维修手册的构
成 ..................................................................... ..........................................C-1
维修手册的注
释 ................................................................. ..............................................C-2bizhub
C250/C252 主机概
述.................................................................. ...............................................................1维修...................................................................... ...........................................................9调整/设置...................................................................... .............................................169故障排除...................................................................... ...............................................397附
标准录...................................................................... .......................................................517控制器概述.................................................................. ...............................................................1维修...................................................................... ...........................................................3调整/设置...................................................................... ...............................................37故障排除...................................................................... .................................................39DF-601概述...................................................................... ...........................................................1维修...................................................................... ...........................................................5调整/设置......................................................................
...............................................13故障排除...................................................................... .................................................29PC-103/PC-203概述.................................................................. ...............................................................1维修...................................................................... ...........................................................3调整/设置...................................................................... ...............................................13故障排除...................................................................... .................................................19PC-403概述...................................................................... ...........................................................1维修...................................................................... ...........................................................3调整/设置...................................................................... ...............................................17故障排除...................................................................... .................................................25bizhubC250_FS_Total_E TOC.fm Page i Friday January 5 2007 4:11 PMiiAD-503概述...................................................................... ..........................................................1维修...................................................................... ..........................................................3调整/设
置...................................................................... ................................................7故障排除...................................................................... .................................................11FS-501概述...................................................................... ..........................................................1维修.................................................................. ..............................................................5调整/设置...................................................................... ................................................9故障排除...................................................................... .................................................19FS-514/PK-510/OT-601概
述.................................................................. ..............................................................1维修...................................................................... ..........................................................7调整/设置...................................................................... ..............................................45故障排除...................................................................... .................................................59MT-501 概述...................................................................... ..........................................................1维
修...................................................................... ..........................................................3调整/设置...................................................................... ................................................7故障排除...................................................................... .................................................13SD-503概述...................................................................... ..........................................................1维/修...................................................................... ..........................................................3调整设置...................................................................... ..............................................25故障排除...................................................................... .................................................37FS-603概述...................................................................... ..........................................................1维修...................................................................... ..........................................................5调整/设置...................................................................... ..............................................23故障排除...................................................................... .................................................51bizhubC250_FS_Total_E TOC.fm Page ii Friday January 5 2007 4:11 PM安全和重要警告事项S-1在进
行维修工作前请仔细阅读如下所述的安全和重要警告事项并充分理解其含义。由于无经验者进行维修有较大潜在危险和损坏产品设备的风险柯尼卡美能达商用科技株式会社以下简称KMBT强烈建议所有维修步骤仅由受训于KMBT的维修技师执行。由于在本维修手册印制后产品可能经过改动以改进其性能。因此KMBT无法以书面形式或潜在含义保证本维修手册所含信息均完整和准确。本维修手册的使用者在对产品进行维修时必须承担一切已经在维修手册中注明的人身伤害和产品损害风险。因此为了合理维护和管理产品无论在技术训练课程中还是在结束后都请在维修工作开始前仔细阅读本维修手册。本维修手册也可用于将来的维修请保留。在本维修手册中“危险”“警告”和“注意” 三种表达采用同一个符号标记表示各自特定的含义分别定义如下。对产品进行维修时相关操作拆卸重装调整修理维护等必须相当小心地进行。在安全和重要警告事项中使用的符号定义如下重要注意事项危险事项、警告和注意的描述危险: 极为可能导致重度损伤或死亡的行为警告: 可能导致重度损伤或死亡的行为注意可能导致轻伤中度故障和物品损坏的行为维修产品时的注意事项。常规注意事项带电危险高温维修产品时的禁止事项。常规禁止事项切勿
用湿手触摸切勿拆卸维修产品时的注意事项。常规指示拔掉插头电源/接地
Safety_E.fm Page 1 Friday January 5 2007 4:12 PM安全和重要警告事项S-21未经柯尼卡美能达许可的改动。柯尼卡美能达品牌的产品以其高度可靠性享有盛誉。这种可靠性是建立在高质量设计和坚实的维修网络基础上的。产品设计是一个高度精巧复杂的过程为了最终达到合理的耐用性和安全性在设计其间必须将机械、物理及电气等多方面问题纳入考虑范围。为此未经许可的改动极有可能造成性能和安全性的劣
化。所以这类改动被严格禁止以下所列出的改动尽管不是详尽无遗却也阐明了此条规定遵循的原则。安全警告禁止行为危险??使用非KMBT指定的电缆和电源线。??使用非KMBT指定的保险丝和恒温器。无法保证安全可能导致火灾和伤害。??
使用导线金属夹具焊锡或类似材料使保险丝失效或桥接保险丝末端。??使中继失效如在中继接点间夹湿纸??使安全功能失效联锁装置安全回路等无法保证安全可能导致火灾和伤害。??只有在KMBT的指导下方可对产品进行改动。??使用非KMBT指定的零件Safety_E.fm Page 2 Friday January 5 2007 4:12 PM安全和重要警告事项S-32电源插头的选择在有些国家或地区产品提供的电源插头也许不能插入墙面插座。在这种情况下客户工程师以下简称CE有义务使用准确的电源插头或电源线将电源连到产品上。电源线或电源插头警告??使用符合如下标准的电源线:-插头外形与连接墙面插座相匹配并且准确符合产品的额定电压和电流以及-插头有管脚/端子接地以及-有足够电流容量的三相线缆以及-使用的电源线须符合当地的法规要求。使用不合适的导线会导致火灾或电击。??所使用的电源插头符合如下标准:-连接墙面插座准确符合产品的额定电压和电流以及-插头有管脚/端子接地以及-符合当地的法规要求。使用不合适的导线会导致产品连接到不合适的电源电压电流容量接地并导致火灾或电击。??电源线中导线必须根据下列顺序连接到接线端??黑色或褐色:L线??白色或浅蓝色:N中性??绿色/黄色:PE接地错误的连接也许会使产品内的保护装置失效并导致火灾或电击。kwSafety_E.fm Page 3 Friday January 5 2007 4:12 PM安全和重要警告事项S-43现场维修时的检查点柯尼卡美能达品牌的产品在发货前经过全面测试确保符合所有适用的安全标准以避免客户和客户工程师以下简称CE受到伤害。但是在日常使用中任何电子设备都有可能会损耗并最终发生故障。为维护安全性和可靠性客户工程师CE必须执行日常安全检查。1.电源供应连接到电源警告??检查主电压是否为规定值。连接到错误的电压可能会导致火灾或电击。??将电源插头插入与其相一致的墙面插座。使用转换器会导致产品连接到不合适的电源电压电流容量接地并可能导致火灾或电击。如果安装时没有合适的墙面插座需要建议客户联系有资格认证的电工进行安装。??将电源线插入专用墙面插座插座的功率要高于产品的最大消耗功率。如果墙面插座中的电流过载会导致火
灾。??如果墙面插座上能插入两个或以上的电源总负荷不应超过墙面插座的额定值。如果墙面插座中的电流过载会导致火灾。??确保电源线被安全地插入墙面插座。接触不良问题可能会导致电阻增加过热而引起火灾。??检查产品是否正确接地。如果在未接地的产品中发生漏电您可能会在使用该产品时受到电击。将电源插头插入已接地的墙面插座。kwSafety_E.fm Page 4 Friday
January 5 2007 4:12 PM安全和重要警告事项S-5电源插头和电源线警告??当使用随机附带的电源线插入式时请确保连接器安全地插入产品插口。当已提供固定方法时请紧固电源线。如果电源线插入式不能安全地连接到产品接触不良问题可能导致电阻增加过热而引起火灾。??检查电源线是否被桌子或类似物件压住或夹住。被压、夹处可能过热导致火灾。??检查电源线是否损坏。检查护套是否损坏。如果插头电源线或护套损坏请替换一根KMBT指定的新电源线两端分别有插头和连接器。使用损坏的电源线可导致火灾或触电。??切勿捆扎电源线。被捆扎处可能过热导致火灾。??检查电源插头和墙面插座周围是否有积灰。未清理灰尘就使用电源插头和墙面插座可能导致火灾。??切勿用湿手将电源插头插入墙面插座。这可能导致触电。??当拔掉电源时请抓住插头而不是电缆线。这会拉坏电缆线可导致火灾和触电。
Safety_E.fm Page 5 Friday January 5 2007 4:12 PM安全和重要警告事项
S-62.安装要求配线图警告??不要使用多用插座将多个电源线接在一个墙面插座上。这会导致火灾。??当需要延长线时请使用指定产品。可流过延长线的电流是有限的因此使用过长的延长线可导致火灾。不要使用电缆尺寸被缩减的延长电缆卷。这会导致火灾。禁止安装位置警告??切勿将产品置于可能引发火灾的可燃性或挥发性材料附近。这会导致火灾。??切勿将产品置于暴露于雨水等水源的位置。这可能导致火灾或触电。当长时间不使用产品时警告??如果在较长一段时间如假期等内不
使用产品请将其关闭后拔出电源。电源插头和插座周围的积灰可能导致火灾。Safety_E.fm Page 6 Friday
January 5 2007 4:12 PM安全和重要警告事项S-7通风注意??产品在运作过程中会产生臭氧但这不会对人体造成危害。如果在下例所示场合闻到臭氧的难闻气味请给房间通风换气。a.当产品在通风状况不佳的房间使用时。b.当复印量很大时。
c.当同时使用多个产品时。固定注意??请确认轮脚止动器已锁定。在发生地震等情况时产品可能发生滑动导致伤害。维修前的检?樽?鈦6?在进行检查前请阅读所有相关文件维修手册技术注意事项等并按照下述指定步骤和工具进行检查。切勿进行任何文件中未描述的调整。如未用指定步骤和工具产品可能损坏并导致伤害和火灾。??进行检查前请确认产品和选购件的电源插头已拔出。当电源插头插在墙面插座上时一些部件即使电源开关处于关闭状态也仍然带电。这可能导致触电。??定影部件周围区域温度很高。您可能被烫伤。Safety_E.fm Page 7 Friday January 5 2007 4:12 PM安全和重要警告事项S-8产品带电操作警告??当在产品带电的情况下进行调整或运转检查时请万分小心。如果您在外盖打开的情况下进行调整或运转检查您可能会碰到活动或高压部件或被转动的齿轮或变速皮带卷入从而导致伤害。??在打开外盖维修时请万分小心。鼓部件附近存在高压。这可能导致触电。安全检查点警告??检查外部和机架有无锋口芒刺和其它损坏。这可导致用户或CE 受伤。??切勿将回形针订书钉和螺丝钉等金属部件落入产品中。它们会导致短路引发触电或火灾。??检查线路是否被挤压或有其它损坏。这可能引起漏电导致触电或火灾。??请仔细清除电气零件和电极组件如充电电晕组件内的碳粉残渣和灰尘。这可能引起漏电导致设备故障或火灾。??检查高压电缆和护套有无任何损坏。这可能引起漏电导致触电或火灾。Safety_E.fm Page 8 Friday January 5 2007 4:12 PM 安全和重要警告事项S-9??检查诸如充电电晕组件等电极组件是否有劣化或泄漏迹象。这可能引起漏电导致设备故障或火灾。??在拆卸或调整使用激光源的写入部件
P/H部件前请确保电源线已拔出。激光可能射入您的眼睛导致视力丧失。??切勿移除写入部件的盖板。切勿对已从指定安装位置拆下的写入部件供电。激光可能射入您的眼睛导致视力丧失。??更换锂电池时请使用零件指导手册中指定的新锂电池。请按当地权威机构的指示处理旧锂电池。错误地更换电池存在爆炸危险。??对使用AC 电压的零件如光学灯定影灯进行替换时请确保检查安装状态。这会导致火灾。??检查联锁装置开关和松弛传动装置检查联锁装置是否运转正常。如果联锁装置失效当您将手伸入产品设备时如为了清理卡纸仍可能遭到电击或伤害。??确保线路不会接触锋利的锋口芒刺或其它尖锐部分。这可能引起漏电导致触电或火灾。安全检查点警告Safety_E.fm Page 9 Friday
January 5 2007 4:12 PM安全和重要警告事项S-10??确保所有因安全检查和
维护而被拆除的螺丝钉部件布线连接器等已被重装回原位。尤其要注意那些忘装的连接器螺丝钉和被夹住的电缆等。这可能导致产品故障火灾或触电。安全检查点警告耗材的
处理警告??碳粉和显影剂并非有害物质但仍需注意不要过量吸入此类物质或让其接触眼睛等因为其可能具有刺激性。如果此类物质入眼请立即用大量清水冲洗。如症状明显请咨询医师。??切勿将用完的碳粉盒和碳粉投入火中。从火中喷出的粉末可造成灼伤。维修材料的处理注意??将电源线从墙面插座上拔出。鼓清洁剂异丙基乙醇和辊清洁剂主要成分丙酮高度可燃必须小心处理。这会导致火灾。??切勿在任何被清洁零件上的溶剂残留未完全挥发前装上盖板或接通产品电源。这会导致火灾。Safety_E.fm Page 10 Friday January 5 2007 4:12 PM安全和重要警告事项S-11??每次请使用少量的清洁剂并注意不要使液体溅出。如果溅出请立即擦净。这会导致火灾。??使用溶剂时请保持房间通风良好。吸入大量有机溶剂可导致不适。维修材料的处理注意Safety_E.fm Page 11 Friday January 5 2007 4:12 PM安全和重要警告事项S-124电池使用预先警告所有地区注意错误地更换电池存在爆炸危
险。只更换由生产厂商建议的相同或相当型号的电池。根据生产厂商的指导丢弃已使用过的电池。德语VORSICHTExplosionsgefahr bei unsachgem????em Austausch der Batterie.Ersatz nur
durch denselben oder einen vom Hersteller empfohlenen gleichwertigen Typ.E.
美能达维修代码大全（复印机维修操作工必备） 故障代码:F10-1PRDB（打印机驱动板）与CB（总控制板）间的串行通信故障 【PRDB（打印机驱动板）与CB（总控制板）】 F10-2 连续两次没有响应PRDB（打印机驱动板）的A/D转换请求 【PRDB（打印机驱动板）】 F10-9 PRDB（打印机驱动板）通讯错误，SRGA（串行门阵列）错误 【PRDB（打印机驱动板）与CB（总控制板）】 F18-1 主电机上纸盘PS7接通后26秒内未能接通 【PRDB（打印机驱动板）M7（纸盘电机（上））PS7（纸盘上限检测（上））】F18-2 主电机下纸盘PS10接通后26秒内未能接通 【PRDB（打印机驱动板）M8（纸盘电机（下））PS10（纸盘上限检测（下））】F18-3 DB上纸盘PS102在M101接通后26内未能接通 【PFU DB（PFU驱动板或LCT DB（LCT驱动板）M101，PS102（上限检测（上）】 F18-4 DB下纸盘PS107在M102接通后26内未能接通 【PFU DB（PFU驱动板）M102，PS107（上限检测（下））】 F22-1 内部过热：鼓外温度超过47度 【TCSB（墨粉控制传感器板FM4机器冷却风扇】 F23-1 PCL连接器被拨下 【PCL连接器，PRDB（打印机驱动板）】 F26-1 L检测数据错误，如果在由TLD（墨粉检测）完成检测之前的L检测电源超过26V，则自动补粉特性应能恢复墨粉浓度，若此特性不能恢复浓度，则错误发生。 【TDS（墨粉传感器）TLD（墨粉检测传感器）PRDB（打印机驱动板）补粉组件】 F26-2 TDS（墨粉传感器）输出异常最大的TDS输出电压为超过1.0V 【TDS（墨粉传感器）PRDB（打印机驱动板）显影剂】 F26-3 TDS（墨粉传感器）输出异常/最大的TDS输出电压为未达到0.5V 【TDS（墨粉传感器）/PRDB（打印机驱动板）/主电机/显影剂螺旋/显影器的连接器】 F28-1 充电错误，在100毫秒间隔内检测到3次EM检测信号 【充电电晕器/HV（高压组件）/ PRDB（打印机驱动板】 F28-2 在20毫秒间隔内检测到3次异常转印漏电或5次检测到此信号 【转印电晕器/HV（高压组件）/ PRDB（打印机驱动板】 F28-3 在20毫秒间隔内检测到3次异常分离漏电或5次检测到此信号 【分离电晕器/HV（高压组件）/ PRDB（打印机驱动板】 F28-4 载体吸附力出错，初始充电期间检测密度块检测传感器的输出。如果浓度表明载体吸附力有误，则出现此错误。 【HV（高压组件）/ PRDB（打印机驱动板）/ TDS（墨粉传感器）】 F34-1 TH1（定影温度传感器1）检测到异常温度，TH1持续0.4秒检测到温度保持在231度以上【TH1（定影温度传感器1）/ TH2（定影温度传感器2）/L2定影加热灯1/L3定影加热灯2/ PRDB（打印机驱动板）/DCPS（DC电源）解除故障：用25方式将DIPSW3-1设定为“0‘后，关闭SW2（副电源开关）然后在接通，如果不进行此操作，接通电源后仞会重复此错误】 F34-2 TH2（定影温度传感器1）检测到异常温度，TH2持续0.4秒检测到温度保持在231度以上 【同F34-1的定义】 F35-1 TH1（定影温度传感器1）检测到异常低温，空转期间，如果主电机接通超过10秒，则出现此错误【同F34-1的定义】 F35-2 TH1（定影温度传感器1）检测到异常低温，在空转或复印期间TH1连
下面以柯尼卡美能达163V维修呼叫2 第一。进入维修模式《点效用然后按停止键+00在按停止键+0 1进入》 第二。找CLEAR DATA按OK键进入 第三。在此项里找SUPPLIES LIFE COUNT点OK然后在点OK 第四。关机再开就好了 试过了很好用 复印机常见故障分析 复印机常见“共性”故障的检修 c0000 主马达故障。 c0045 定影冷却风扇马达故障。 c004e 电源冷却风扇马达故障。 c0070 主加粉马达故障。 c0210 图像转印电压不正常。 c03ff 调整模式11非适当设置。 c0500 预热故障。 c0510 定影温度过低。 c0520 定影温度过高。 c0650 扫描原位传感器故障。 c0b60 分页格切换马达故障。 c0b80 移动马达故障。 c0f32 adtc传感故障。 c0f33 adtc感应器调整不当。 c1038 引擎连接故障。 c1200 asic/内存故障。 c1300 棱镜马达故障。 c13f0 hsync检测故障。 c1468 eeprom出错。 c14a3 ir 曝光灯故障。 c0f32书中说明是adtc传感故障，造成出代码的原因有以下几种可能，如有不同看法请跟贴。１，使用了劣质代用碳粉 ２，载体老化 ３，下粉量过大 ４，粉检测传感器自身问题 ５，维修时对机器进行了总清而未正确设定 ６，这是发生此故障遇到可能最多的，即搅拌杆上刮粉传感器的小装置磨损了，导致不能正常检测供粉 进入维修模式方法：效用键--停止--0--0--停止--0--1进入后选择5，functton（功能模式）按yes键进入选择，atdc auto adjust按复印键， 自己运行5分钟左右，就可以了， 出现m2的清理办法：依次按计数器停00停01进入维修模式后选择第9项clear data（数据清除）按yes进入，选择pm counter（保养计数器）按 yes确定就ok了，还有一个方法就是我前面介绍的啦，关了pm计数器，方法是进入维修模
b i z h u b 163/211/220? 5. 固件升级 5.1 准备固件重写 5.1.1 安装驱动程序 备注 ?TWAIN 驱动程序必须事先就在用来升级固件版本的主机上安装好。?如果还没有安装TWAIN 驱动程序，请使用下列步骤安装。 ?如果已经安装TWAIN 驱动程序，继续“固件重写”部分来升级固件。 请参见第35页A.GDI 打印机/TWAIN 驱动程序的安装(1)对于Windows XP 1.启动主机计算机。 2.打开机器的电源开关。 3.使用USB 电缆将机器连到主机计算机。 4.在“找到新硬件向导”对话框中，选择“从列表或指定位置安装（高级）”，然后单击[下一步]。 5.在“在下列位置上搜索最佳驱动程序”下，选择“在搜索中包括这个位置”，然后单击[浏览]。 6.在储存TWAIN 驱动程序的文件夹中指定“\（任何指定语言的名称）\WinXP ”，然后单击[确定]。 7.单击[下一步]，然后单击[完成]。 8.“找到新硬件向导”对话框会再次出现：重复步骤4-7安装所有驱动程序。 (2)对于Windows 2000 1.准备升级固件必需的文件，并复制到个人计算机。 2.启动主机计算机。 3.打开机器的电源开关。 4. 使用USB 电缆将机器连到主机计算机。“找到新硬件向导”对话框会出现。 5.在“安装硬件设备打印机”对话框中，选择“搜索适于我的设备的驱动程序（推 荐）”，然后单击[下一步]。 6.在“寻找驱动程序文件”对话框中，选择“指定位置”，然后单击[下一步]。 7.单击[浏览]，在储存TWAIN 驱动程序的文件夹中指定“\（任何指定语言的名称） \Win2000”，然后单击[确定]。 8.单击 [确定]。然后在“完成找到新硬件向导”对话框出现之前，继续按照出现的各对 话框中的指示操作。9.单击 [完成]。 10.“找到新硬件向导”对话框会再次出现：重复步骤4-8安装所有驱动程序。(3)对于Windows Me/98SE 1.准备升级固件必需的文件，并复制到个人计算机。 2.启动主机计算机。 3.打开机器的电源开关。 4. 使用USB 电缆将机器连到主机计算机。“添加新硬件向导”对话框会出现。 5.使用Windows Me 时，选择“指定驱动程序位置（高级）”，然后单击[下一步]。 使用Windows 98时，单击[下一步]。然后再随后显示的对话框中，选择“搜索最适合设备的驱动程序（推荐）”，然后单击[下一步]。6.选择“指定位置”，然后单击[浏览]。
一、打印机 1、pagepro1500W,1550DN和bizhub12P。 （1）、检查前盖板是否打开。 （2）、在按住[Go]按钮的同时打开电源开关。所有LED点亮后检查就绪LED是否熄灭，然后松开[Go] 按钮。 （3）、检查所有LED 是否熄灭，然后根据所需次数按下[Go] 按钮。 注意：各模式在按下[Go] 按钮后2 秒启动。 如果按下[Go] 按钮，则就绪LED 点亮。如果松开[Go] 按钮，则LED 熄灭。 2、pagepro1580MF,1590MF和bizhub 15,16。 （1）机器处于就绪状态时，依次按下“菜单”按钮和“开始”按钮。然后，按下四次按钮，进入维修保养模式。（也可使用“菜单”、*、2、8、6 和4 按钮进行操作） （2）机器鸣响1 秒钟，并且LCD 上显示“MAINTENANCE”，表示机器处于维修保养模式的初始状态：在此模式下，机器已准备好来自按钮的输入。 （3）如需选择下一页所示的任何维修保养模式功能，通过按钮进入要使用的维修保养模式。（输入下面的功能代码来执行相应的功能。） （?如需退出维修保养模式并切换到就绪状态，在维修保养模式的初始状态下按两次9 按钮。如果没有数字键，则按下或按钮。LCD 上显示“维修保养99”。然后按下“确定”按钮，机器返回就绪状态。 ?按下“停止/ 退出”按钮时，机器鸣响1 秒钟，并返回维修保养模式的初始状态。 ?进入不正确的维修保养模式时，机器鸣响1 秒钟，并返回维修保养模式的初始状态。） 3、Magicolor1600W,1650EN。 （1）选择（MAIN MENU）主菜单→（SERVICE MENU）维修菜单，然后按Mean Select

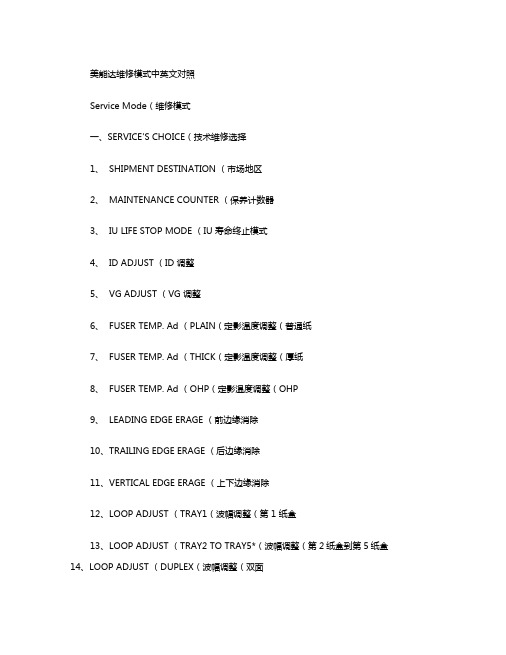

美能达1611维修说明书 Service Mode（维修模式） 一、SERVICE'S CHOICE（技术维修选择） 1、SHIPMENT DESTINATION （市场地区） 2、MAINTENANCE COUNTER （保养计数器） 3、IU LIFE STOP MODE （IU 寿命终止模式） 4、ID ADJUST （ID 调整） 5、VG ADJUST （VG 调整） 6、FUSER TEMP. Ad (PLAIN)（定影温度调整（普通纸）） 7、FUSER TEMP. Ad (THICK)（定影温度调整（厚纸）） 8、FUSER TEMP. Ad (OHP)（定影温度调整(OHP)） 9、LEADING EDGE ERAGE （前边缘消除） 10、TRAILING EDGE ERAGE （后边缘消除） 11、VERTICAL EDGE ERAGE （上下边缘消除） 12、LOOP ADJUST (TRAY1)（波幅调整（第1 纸盒）） 13、LOOP ADJUST (TRAY2 TO TRAY5)*（波幅调整（第2 纸盒到第5 纸盒）*） 14、LOOP ADJUST (DUPLEX)（波幅调整（双面）） 15、LOOP ADJUST (BYPASS)（波幅调整（手送进纸）） 16、FLS *** SIZE （FLS 纸张尺寸） 17、CCD APS SIZE （CCD APS 尺寸） 18、GDI TIMEOUT （GDI 超时） 二、ADJUST （调整）
