如何下载某个地区的遥感影像
无论地图迷还是做项目，有的时候需要某个地方的遥感影像，直接购买的话价格昂贵，不够划算，那就给大家推荐一个简单的方法：下载，这次就讲讲如何下载某个地区的遥感影像。
工具/原料
水经注万能地图下载器
方法/步骤
1.打开万能地图下载器，效果如图1。
图1
2.找到需要下载的地方，点击“框选下载区域”将需要下载的地方框选上（图2）。
图2
3.双击，在弹出的“新建任务”对话框中选择“新手模式”，设置好下载任务名
称和勾选上下载的级别（图3），点击“确认”开始下载。
4.下载后的影像打开效果（图4）。
图4

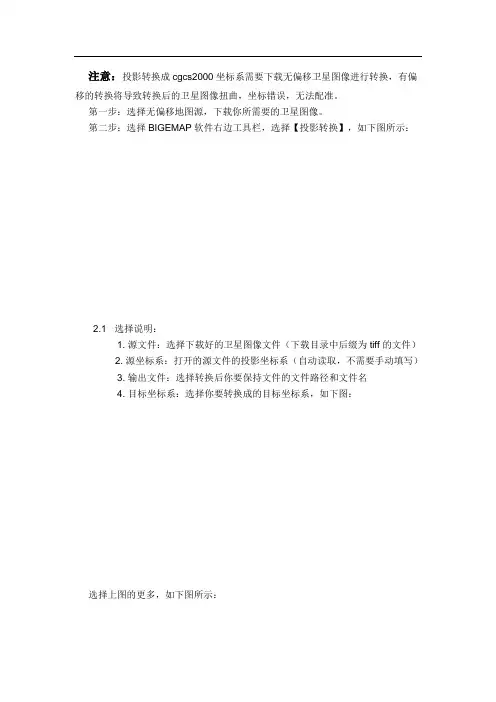

5.这样我们就下载完了需要的地方的遥感影像，而且还自带了坐标信息，需要下载遥感影像的朋友可以自己用万能地图下载器试试哦。
3.2.3 遥感影像数据的获取 目前世界上用于民用的卫星很多，最常用于作物长势监测的是美国发射的一系列陆地卫星。本文使用的是2013年2月11日，NASA发射的Landsat 8卫星数据，Landsat 8上携带有两个主要载荷：OLI（陆地成像仪）和TIRS（热红外传感器）。OLI包括9个波段，空间分辨率为30米，其中包括一个15米的全色波段，成像宽幅为185×185 km。OLI包括了ETM+传感器所有的波段，为了避免大气吸收特征，OLI对波段进行了重新调整，比较大的调整是OLI Band5（0.845–0.885 μm），排除了0.825 μm处水汽吸收特征；OLI全色波段Band8波段范围较窄，这种方式可以在全色图像上更好区分植被和无植被特征；此外，还有两个新增的波段：蓝色波段（band1：0.433–0.453 μm）主要应用海岸带观测，短波红外波段(band9：1.360–1.390 μm) 包括水汽强吸收特征可用于云检测；近红外band5和短波红外band9与MODIS对应的波段接近。 表3-2 Landsat8各波段的名称与用途 Table 3-2 The name and purpose of each band of Landsat8 （引自：张玉君，国土资源遥感，2013） 波段No 波段名称波长范围/nm 数据用途GSD地面 采样距离 /nm 辐射率/ （W·m-2sr-1u m-1）典型 SNR （典型） 1 NewDeep Blue 433-453 海岸区气溶胶30 40 130 2 Blue 450-515 基色/散射/海岸30 40 130 3 Green 525-600 基色/海岸30 30 100 4 Red 630-680 基色/海岸30 22 90 5 NIR 845-885 植物/海岸30 14 90 6 SWIR2 1560-1660 植物30 4.0 100 7 SWIR3 2100-2300 矿物/干草/无散射30 1.7 100 8 PAN 500-680 图像锐化15 23 80 9 SWIR 1360-1390 卷云测定30 6.0 130 10 TIR 10300-11300 地表温度100 11 TIR 11500-12500 地表温度100 本实验获取条带号和行编号为143/029，选取棉花蕾期、花铃期、吐絮期内无云、质量较好的影像数据，过境时间分别为2013年6月25日，8月5日，8月29日。 3.2.4 卫星影像处理 地面目标是个复杂的多维模型，具有一定的空间位置、形状、大小和相互关
遥感影像图像处理(processing of remote sensing image data)是对遥感图像进行辐射校正和几何纠正、图像整饰、投影变换、镶嵌、特征提取、分类以及各种专题处理等一系列操作，以求达到预期目的的技术。 一．预处理 1．降噪处理 由于传感器的因素，一些获取的遥感图像中，会出现周期性的噪声，我们必须对其进行消除或减弱方可使用。 （1）除周期性噪声和尖锐性噪声 周期性噪声一般重叠在原图像上，成为周期性的干涉图形，具有不同的幅度、频率、和相位。它形成一系列的尖峰或者亮斑，代表在某些空间频率位置最为突出。一般可以用带通或者槽形滤波的方法来消除。
消除尖峰噪声，特别是与扫描方向不平行的，一般用傅立叶变换进行滤波处理的方法比较方便。 （2）除坏线和条带 去除遥感图像中的坏线。遥感图像中通常会出现与扫描方向平行的条带，还有一些与辐射信号无关的条带噪声，一般称为坏线。一般采用傅里叶变换和低通滤波进行消除或减弱。
2．薄云处理 由于天气原因，对于有些遥感图形中出现的薄云可以进行减弱处理。 3．阴影处理 由于太阳高度角的原因，有些图像会出现山体阴影，可以采用比值法对其进行消除。二．几何纠正
通常我们获取的遥感影像一般都是Level2级产品，为使其定位准确，我们在使用遥感图像前，必须对其进行几何精纠正，在地形起伏较大地区，还必须对其进行正射纠正。特殊情况下还须对遥感图像进行大气纠正，此处不做阐述。 1．图像配准 为同一地区的两种数据源能在同一个地理坐标系中进行叠加显示和数学运算，必须先将其中一种数据源的地理坐标配准到另一种数据源的地理坐标上,这个过程叫做配准。 （1）影像对栅格图像的配准 将一幅遥感影像配准到相同地区另一幅影像或栅格地图中，使其在空间位置能重合叠加显示。 （2）影像对矢量图形的配准 将一幅遥感影像配准到相同地区一幅矢量图形中，使其在空间位置上能进行重合叠加显示。2．几何粗纠正
一、正射矫正 首先打开envi然后找到索要校对的地图，首先把多光谱（MSS）的直接拖到界面中，然后把高程模型里（DEM）的hebei.tif拖入。高分模型的正射矫正是根据RPC和DEM进行矫正的。拖入之后选择在ToolBox中→选择Geometric Correction→Orthorectification→RPC Orthorectification. 选择完之后就会出现
intput file是你从哪里取得文件，不用在改变了。下面的dem file 选择dem中的一个波段，一般选择band1
然后选择ok。进行下一步，点击next。 然后选择advanced，output pixel size（输出的像素密度）因为MSS的像素密度为8故写上8（pan全色影像的像素密度为2）然后image Resampling（图像重采样）输出bilinear（双线性）。下一步选择Export 在选择out file中的tiff格式。输出地址在进行选择如下图， 应该保存在正射矫正。在选择地址时，直接从文家家的地址复制到所填框的地址，选择一下文件名，省的以后写就是绿色的MSS文件，然后文件名就会出现其对应的名字，在进入正射矫正，文件名就不用改了，然后点打开，就完成了，最后在点击finish就结束等待期运行完。 多光谱跟全色的操作一样。就是像素密度由8改为2
二、配准 同一区域里一幅图像（基准图像）对另一幅图像的校准，以使两幅图像中的同名像元配准，两幅影像经过校正后，达到了更好的精度要求。同时打开2米全色和8米多光谱影像，以2米全色影像作为基准图像，通过从两幅图像上选择同名点（控制点）来配准8米多光谱影像，使得相同地物出现在校正后的图像相同位置。 打开envi classic 从File→open image file→从正射矫正中选择全色（PAN）的图 然后 选择load band会加载出来
北京揽宇方圆信息技术有限公司 遥感卫星图像处理方法 随着遥感技术的快速发展，获得了大量的遥感影像数据，如何从这些影像中提取人们感兴趣的对象已成为人们越来越关注的问题。但是传统的方法不能满足人们已有获取手段的需要，另外GIS的快速发展为人们提供了强大的地理数据管理平台，GIS数据库包括了大量空间数据和属性数据，以及未被人们发现的存在于这些数据中的知识。将GIS技术引入遥感图像的分类过程，用来辅助进行遥感图像分类，可进一步提高了图像处理的精度和效率。如何从GIS数据库中挖掘这些数据并加以充分利用是人们最关心的问题。GIS支持下的遥感图像分析特别强调RS和GIS的集成，引进空间数据挖掘和知识发现（SDM&KDD）技术，支持遥感影像的分类，达到较好的结果，专家系统表明了该方法是高效的手段。 遥感图像的边缘特征提取观察一幅图像首先感受到的是图像的总体边缘特征，它是构成图像形状的基本要素，是图像性质的重要表现形式之一，是图像特征的重要组成部分。提取和检测边缘特征是图像特征提取的重要一环，也是解决图像处理中许多复杂问题的一条重要的途径。遥感图像的边缘特征提取是对遥感图像上的明显地物边缘特征进行提取与识别的处理过程。目前解决图像特征检测/定位问题的技术还不是很完善，从图像结构的观点来看，主要是要解决三个问题:①要找出重要的图像灰度特征；②要抑制不必要的细节和噪声；③要保证定位精度图。遥感图像的边缘特征提取的算子很多，最常用的算子如Sobel算子、Log算子、Canny算子等。 1）图像精校正 由于卫星成像时受采样角度、成像高度及卫星姿态等客观因素的影响，造成原始图像非线性变形，必须经过几何精校正，才能满足工作精度要求一般采用几何模型配合常规控制点法对进行几何校正。 在校正时利用地面控制点(GCP)，通过坐标转换函数，把各控制点从地理空间投影到图像空间上去。几何校正的精度直接取决于地面控制点选取的精度、分布和数量。因此，地面控制点的选择必须满足一定的条件，即：地面控制点应当均匀地分布在图像内；地面控制点应当在图像上有明显的、精确的定位识别标志，如公路、铁路交叉点、河流叉口、农田界线等，以保证空间配准的精度；地面控制点要有一定的数量保证。地面控制点选好后，再选择不同的校正算子和插值法进行计算，同时，还对地面控制点(GCPS)进行误差分析，使得其精度满足要求为止。最后将校正好的图像与地形图进行对比，考察校正效果。 2）波段组合及融合 对卫星数据的全色及多光谱波段进行融合。包括选取最佳波段，从多种分辨率融合方法中选取最佳方法进行全色波段和多光谱波段融合，使得图像既有高的空间分辨率和纹理特性，又有丰富的光谱信息，从而达到影像地图信息丰富、视觉效果好、质量高的目的。 3）图像镶嵌
一．预处理 1．降噪处理 由于传感器的因素，一些获取的遥感图像中，会出现周期性的噪声，我们必须对其进行消除或减弱方可使用。 （1）除周期性噪声和尖锐性噪声 周期性噪声一般重叠在原图像上，成为周期性的干涉图形，具有不同的幅度、频率、和相位。它形成一系列的尖峰或者亮斑，代表在某些空间频率位置最为突出。一般可以用带通或者槽形滤波的方法来消除。 消除尖峰噪声，特别是与扫描方向不平行的，一般用傅立叶变换进行滤波处理的方法比较方便。 （2）除坏线和条带 去除遥感图像中的坏线。遥感图像中通常会出现与扫描方向平行的条带，还有一些与辐射信号无关的条带噪声，一般称为坏线。一般采用傅里叶变换和低通滤波进行消除或减弱。
2．薄云处理 由于天气原因，对于有些遥感图形中出现的薄云可以进行减弱处理。 3．阴影处理 由于太阳高度角的原因，有些图像会出现山体阴影，可以采用比值法对其进行消除。二．几何纠正
通常我们获取的遥感影像一般都是Level2级产品，为使其定位准确，我们在使用遥感图像前，必须对其进行几何精纠正，在地形起伏较大地区，还必须对其进行正射纠正。特殊情况下还须对遥感图像进行大气纠正，此处不做阐述。 1．图像配准 为同一地区的两种数据源能在同一个地理坐标系中进行叠加显示和数学运算，必须先将其中一种数据源的地理坐标配准到另一种数据源的地理坐标上,这个过程叫做配准。 （1）影像对栅格图像的配准 将一幅遥感影像配准到相同地区另一幅影像或栅格地图中，使其在空间位置能重合叠加显示。 （2）影像对矢量图形的配准 将一幅遥感影像配准到相同地区一幅矢量图形中，使其在空间位置上能进行重合叠加显示。2．几何粗纠正
卫星图像处理流程 一．图像预处理 1．降噪处理 由于传感器的因素，一些获取的遥感图像中，会出现周期性的噪声，我们必须对其进行消除或减弱方可使用。 （1）除周期性噪声和尖锐性噪声 周期性噪声一般重叠在原图像上，成为周期性的干涉图形，具有不同的幅度、频率、和相位。它形成一系列的尖峰或者亮斑，代表在某些空间频率位置最为突出。一般可以用带通或者槽形滤波的方法来消除。 消除尖峰噪声，特别是与扫描方向不平行的，一般用傅立叶变换进行滤波处理的方法比较方便。 图1 消除噪声前
图2 消除噪声后 （2）除坏线和条带 去除遥感图像中的坏线。遥感图像中通常会出现与扫描方向平行的条带，还有一些与辐射信号无关的条带噪声，一般称为坏线。一般采用傅里叶变换和低通滤波进行消除或减弱。 图3 去条纹前
图4 去条纹后 图5 去条带前
图6 去条带后 2．薄云处理 由于天气原因，对于有些遥感图形中出现的薄云可以进行减弱处理。 3．阴影处理 由于太阳高度角的原因，有些图像会出现山体阴影，可以采用比值法对其进行消除。二．几何纠正 通常我们获取的遥感影像一般都是Level2级产品，为使其定位准确，我们在使用遥感图像前，必须对其进行几何精纠正，在地形起伏较大地区，还必须对其进行正射纠正。特殊情况下还须对遥感图像进行大气纠正，此处不做阐述。 1．图像配准 为同一地区的两种数据源能在同一个地理坐标系中进行叠加显示和数学运算，必须先将其中一种数据源的地理坐标配准到另一种数据源的地理坐标上,这个过程叫做配准。（1）影像对栅格图像的配准 将一幅遥感影像配准到相同地区另一幅影像或栅格地图中，使其在空间位置能重合叠加显示。
摘要 在面向对象的影像分类方法中，首先需要将遥感影像分割成有意义的影像对象集合，进而在影像对象的基础上进行特征提取和分类。本文针对面向对象影像分类思想的关键环节展开讨论和研究，(1) 采用基于改进分水岭变换的多尺度分割算法对高分辨率遥感影像进行分割。构建了基于高斯尺度金字塔的多尺度视觉单词，并且通过实验证明其表达能力优于经典的词包表示。最后，在词包表示的基础上，利用概率潜在语义分析方法对同义词和多义词较强的鉴别能力对影像对象进行分析，找出其最可能属于的主题或类别，进而完成影像的分类。 近些年来，随着航空航天平台与传感器技术的高速发展，获取的遥感影像的分辨率越来越高。高分辨率遥感影像在各行业部门的应用也越来越广泛，除了传统的国土资源、地质调查和测绘测量等部门，还涉及到城市规划、交通旅游和环境生态等领域，极大地拓展了遥感影像的应用范围。因此，对高分辨率遥感影像的处理分析成为备受关注的领域之一。高分辨率遥感影像包括以下三种形式：高空间分辨率（获取影像的空间分辨率从以前的几十米提高到1 至5 米，甚至更高）；高光谱分辨率（电磁波谱被不断细分，获取遥感数据的波段数从几十个到数百个）；高时间分辨率（遥感卫星的回访周期不断缩短，在部分区域甚至可以连续观测）。本文所要研究的高分辨率遥感影像均是指“高空间分辨率”影像。 相对于中低分辨率的遥感数据，高空间分辨率遥感影像具有更加丰富的空间结构、几何纹理及拓扑关系等信息，对认知地物目标的属性特征更加方便，如光谱、形状、纹理、结构和层次等。另外，高分辨率遥感影像有效减弱了混合像元的影响，并且能够在较小的空间尺度下反映地物特征的细节变化，为实现更高精度的地物识别和分类提供了可能。 然而，传统的遥感影像分析方法主要基于“像元”进行，它处于图像工程中的“图像处理”阶段（见图1-1），已然不能满足当今遥感数据发展的需求。基于“像元”的高分辨率遥感影像分类更多地依赖光谱特征，而忽视影像的纹理、形状、上下文和结构等重要的空间特征，因此，分类结果会产生很严重的“椒盐(salt and pepper)现象”，从而影响到分类的精度。虽然国内外的很多研究人员针对以上缺陷提出了很多新的方法，如支持向量机(Support Vector Machine，SVM) 、纹理聚类、分层聚类(Hierarchical Clustering) 、神经网络(Neural Network, NN)等，但仅依靠光谱特征的基于像元的方法很难取得更好的分类结果。基于“像元”的传统分类方法还有着另一个局限：无法很好的描述和应用地物目标的尺度特征，而多尺度特征正是遥感信息的基本属性之一。由于在不同的空间尺度上，同样的地表空间格局与过程会表现出明显的差异，因此，在单一尺度下对遥感影像进行分析和识别是不全面的。为了得到更好的分类结果，需要充分考虑多尺度特征。 针对以上问题，面向对象的处理方法应运而生，并且逐渐成为高空间分辨率遥感影像分析和识别的新途径。所谓“面向对象”，即影像分析的最小单元不再是传统的单个像元，而是由特定像元组成的有意义的同质区域，也即“对象”；因此，在对影像分析和识别的过程

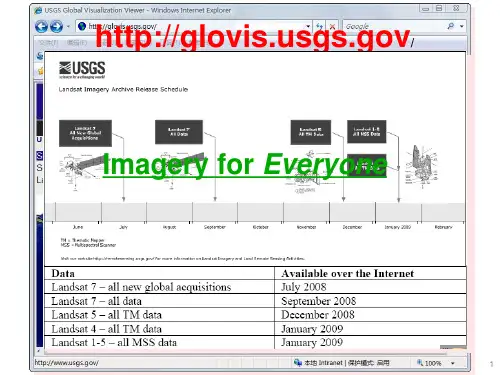

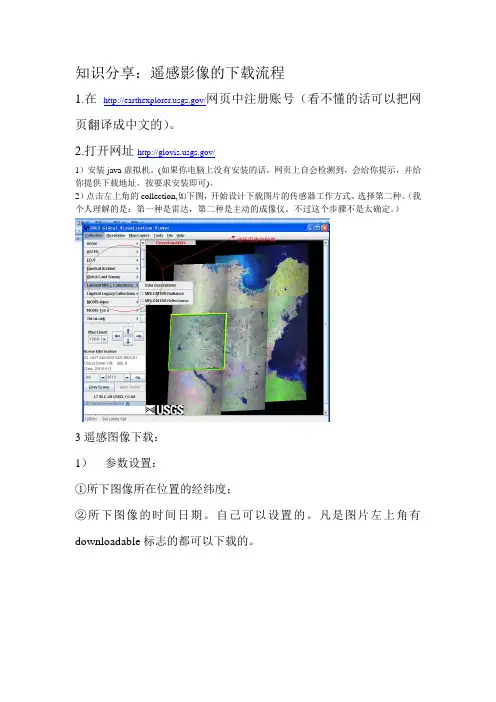

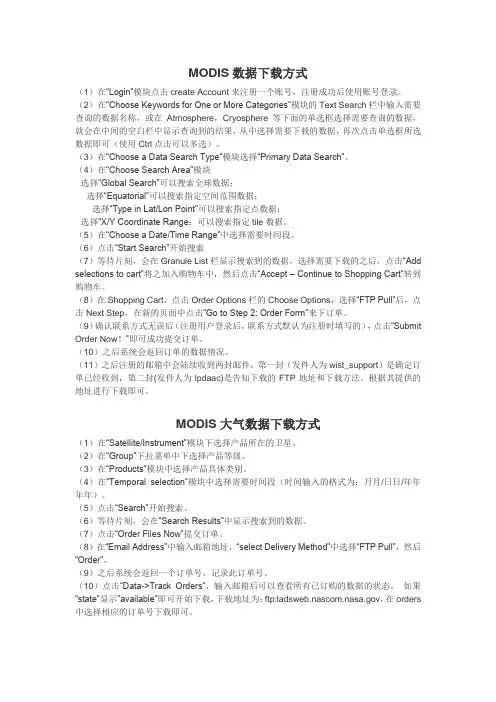

理塘-德巫断裂卫星影像地图制作（1:10万） ——以ETM数据为例 一、主流处理软件对比介绍 ENVI，ERDAS，PCI 软件功能不作具体说明，ENVI和ERDAS较为主流，各个软件各有自己的优缺点，比如ENVI中提供的数据融合方法就没有ERDAS中的多，ERDAS(破解版)中无法做DEM提取工作；ENVI的影像波段显示和数据操作较为简便，菜单功能有很多重复；PCI破解版本较低。另外，每个软件对不同类型的卫星遥感影像可能有各自的处理模块，所以也不能绝对就以某一类软件为主，如果遇到一些问题，一类软件解决不了，可以尝试用另一类软件。如在中科院网站下载的ＥＯＳ原始卫星数据打不开，用ＰＣＩ就能打开，然后转换成ENVI STANDSRD格式或者ERDAS IMAGINE格式，即可处理了。最后，哪种能免费下载，哪种版本功能多，就用哪种吧，没的讲究。 二、数据准备（建议查看百度文库：《遥感影像的获取及处理sky》） （1）介绍 （2）来源 A https://www.doczj.com/doc/1811447074.html,/cs_cn/ https://www.doczj.com/doc/1811447074.html,/cs_cn/中科院对地中心 B https://www.doczj.com/doc/1811447074.html,/EarthExplorer/ USGS网站 C Ftp://https://www.doczj.com/doc/1811447074.html,马里兰大学FTP（Landsat 4-7数据存放于WRS2下，建议用360浏览器浏览，） 说明：A, B注册后，方可下载。USGS上的数据比对地中心要新一些，格式种类要多，有许多是经过正射矫正（Orthorectified）的数据，做图可以直接拿来用，另外，landsat 7在2003年以后的数据（SLC-off）由于卫星故障，有条带，虽然修复过，最好不用，具体说明见中科院对地中心数据下载网站。C里面数据类型丰富，包括ASTER，QUICKBIRD，EOS等等，可以作为练习数据使用。 D 下载前准备：查询数据行列号（Path/Row）以下是Landsat 7 影像行列号
遥感图像处理步骤及经验 1、图像导入 在erdas的Import/Export模块中，分别导入TM图像的第1、2、3、4、5、7 波段，具体操作步骤为 ① 点击import模块，打开对话框 ② 选择type类型为TIFF ③ media为file； ④ 然后选择输入、输出文件名路径和文件名 ⑤ 分别对123457波段进行导入； ⑥ 在此之前可以选择session－>preference，选择输入、输出主目录。 2、图像波段合成 在erdas的interpreter模块中将单波段影像进行合成，生成多波段文件，具体操作步骤为： interpreter－>utilities－>layer stack， ① 在出现的对话框中import框中依次选择需要合成的波段，每选择输入一个波段用Add添加一次； ② output file选择导出文件路径及命名文件。 ③ Data type 设为 Unsigned 8 bit； ④ Output option 设置为Union ，选中 ignore zero stats； ⑤ 进行操作。 3、用shape文件进行图像切割 3.1 Shape文件制作AOI文件： ① 在ERDAS中点击Import图标，出现Import/Export对话框 ② 选中Imput，Type栏选择Shapefile，Media栏选择File，在Input File （*.shp）中确定要转换的shape文件，在Output File（*.arcinfo）中确定输出路径及名称，单击OK按钮，出现Import Shapefile对话框，单击Import Shapefile Now。 ③ 注意此步骤中输出路径及输出名称均为英文字母 ④ 建立拓扑多边形 ⑤ 在Arcgis中打开ArcToolbox，Data Management Tools—>Topology—>Build，双击Build，出现Build对话框，在Input 中填入*.arcinfo文件的路径，Feature 选择Poly ⑥ 单击OK按钮。 ⑦ 在ERDAS中打开一个viewer窗口，打开arc coverage文件，新建一个aoi 层（New—>AOI Layer） ⑧ View—>Arrange Layers Viewer打开Arrange Layers Viewer对话框，在Vector图层上单击右键，选择Show Properties，打开Properties对话框，选中Polygon，点击Apply按钮。
数据预处理的一般过程包括几何校正、图像镶嵌与裁剪、辐射定标与大气校正等环节。
图1 数据预处理一般流程 通常我们直接从数据提供商获取未定标的DN 图像，然后定标为辐射亮度图像，对辐射率亮度图像进行大气校正得到地表反射率图像。 一、辐射定标与大气校正 1、辐射定标Radiometric calibration ：将记录的原始DN 值转换为大气外层表面反射率（或称为辐射亮度值）。 目的：消除传感器本身的误差，确定传感器入口处的准确辐射值 方法：实验室定标、机上/星上定标、场地定标 不同的传感器，其辐射定标公式不同。L=gain*DN+Bias 在ENVI 中，定标模块：Basic Tools>Preprocessing>Calibration Utilities>模块 2、大气校正Atmospheric correction ：将辐射亮度或者表面反射率转换为地表实际反射率 目的：消除大气散射、吸收、反射引起的误差。 分类：统计型和物理型 目前遥感图像的大气校正方法按照校正后的结果可以分为2种： 1) 绝对大气校正方法：将遥感图像的DN(Digital Number)值转换为地表反射率、地表辐射率、地表温度等的方法。包括：基于辐射传输模型、基于简化辐射传输模型的黑暗像元法、基于统计学模型的反射率反演 2) 相对大气校正方法：校正后得到的图像，相同的DN 值表示相同的地物反射率，其结果不考虑地物的实际反射率。包括：基于统计的不变目标法、直方图匹配法等。 方法的选择问题，一般而言： 1) 如果是精细定量研究，那么选择基于辐射传输模型的大气校正方法。 2) 如果是做动态监测，那么可选择相对大气校正或者较简单的方法。 3) 如果参数缺少，没办法了只能选择较简单的方法了。 在ENVI 中，Basic tools>preprocessing>calibration utilities>FLAASH 二、数字图像镶嵌与裁剪 1、镶嵌 当研究区超出单幅遥感图像所覆盖的范围时，通常需要将两幅或多幅图像拼接起来形成一幅或一系列覆盖全区的较大的图像。 在进行图像的镶嵌时，需要确定一幅参考影像，参考图像将作为输出镶嵌图像的基准，决定镶嵌图像的对比度匹配、以及输出图像的像元大小和数据类型等。镶嵌得两幅或多幅图像选择相同或相近的成像时间，使得图像的色调保持一致。但接边色调相差太大时，可以利 Digital Numbers Radiance TOA Reflectance Geometric correction Step 1 Step 2 Surface Reflectance Step 3 Step 4 Analysis
综述数字图像处理技术在遥感领域的现状和未来发展趋势 崔云腾 【摘要】阐述了遥感技术目前在国内外的发展现状，以及数字图像处理技术在遥感技术上起到的重大作用。随着数字图像处理技术的发展，让遥感技术有了翻天覆地的变化。并且详细的描述了图像处理技术在遥感领域的关键技术，对这些技术在遥感中起的作用进行解释。最后对图像处理技术在遥感领域未来的发展趋势进行分析。 【关键词】遥感；图像处理；技术发展 Digital image processing technology in the current situation and future development trend in the field of remote sensing Cui Yunteng A bstract this paper expounds the remote sensing technology in the domestic and foreign development present situation, and the digital image processing technology to play a major role in the remote sensing technology. With the development of digital image processing technology, remote sensing technology have changed dramatically. And a detailed description of the key technologies in the field of remote sensing image processing technology, plays the role of these techniques in remote sensing for explanation. Finally, the image processing technology in the field of remote sensing in the future development trend of the analysis. 0.引言 几十年来，随着卫星技术的不断成熟，遥感技术也不断地发展，通过卫星收集大量的影像资料，随之而来对图像的处理分析有了更高的要求，以前需要雇佣几千人，现在运用图像处理系统仅仅需要一台高级计算机，与之前相比分析识别速度有了显著的提高[1]，同时减少了大量的人员工作，并且还可以从照片中发现通过人力所不容易发现不能找到的有用情报。
北京揽宇方圆信息技术有限公司遥感卫星影像图像数据处理介绍 北京揽宇方圆信息技术有限公司是国内的领先遥感卫星数据机构，而且是整合全球的遥感卫星数据资源，分发不同性能、技术应用上可以互补的多种卫星影像，包括光学、雷达卫星影像、历史遥感影像等各种卫星数据服务，各种专业应用目的的图像处理、解译、顾问服务以及基于卫星影像的各种解决方案等。遥感卫星影像数据贯穿中国1960年至今的所有卫星影像数据，是中国遥感卫星数据资源最多的专业遥感卫星数据服务机构，提供多尺度、多分辨率、全覆盖的遥感卫星影像数据服务，最大限度的保证了遥感影像数据获取的及时性和完整性。 优势： 1：北京揽宇方圆国内老牌卫星数据公司，经营时间久，行业口碑相传，1800个行业用户选择的实力见证。 2：北京揽宇方圆遥感数据购买专人数据查询一对一服务，数据查询网址是卫星公司网。 3：北京揽宇方圆拥有大型正版遥感处理软件，遥感数据处理工程师有10年以上遥感处理工作经验，并有国家大型项目工作经验自主卫星数据处理软件著作权，最大限度保持遥感卫星影像处理的真实度。
4：北京揽宇方圆国家高新技术企业，通过ISO900认证的国际质量管理操作体系，无论是遥感卫星品质和遥感数据处理质量，都能得到保障。 5：影像数据官方渠道：所有的卫星数据都是卫星公司授权的原始数据，全球公众数据查询网址公开查询，影像数据质量一目了然，数据反应客观公正实事求是，数据处理技术团队国标规范操作，提供的是行业优质的专业化服务。 6：签定正规合同：影像数据服务付款前，买卖双方须签订服务合同，提供合同相应的正规发票，发票国家税网可以详细查询，有增值税普通发票和增值税专用发票两种发票类型可供选择。以最有效的法律手段来保障您的权益。 7：对公帐号转款：合同约定的对公帐号，与合同主体名发票上面的帐号名称一致，是由工商行政管理部门核准的公司银行账户，所有交易记录均能查询，保障资金安全。 8：售后服务：完善的售后服务体制，全国热线，登陆官网客服服务同步。 技术能力说明 北京揽宇方圆拥有大型正版遥感处理软件，遥感数据处理工程师有10年以上遥感处理工作经验，并有国家大型项目工作经验自主卫星数据处理软件著作权，最大限度保持遥感卫星影像处理的真实度。 一．图像预处理 1．降噪处理 由于传感器的因素，一些获取的遥感图像中，会出现周期性的噪声，我们必须对其进行消除或减弱方可使用。 （1）除周期性噪声和尖锐性噪声 周期性噪声一般重叠在原图像上，成为周期性的干涉图形，具有不同的幅度、频率、和相位。它形成一系列的尖峰或者亮斑，代表在某些空间频率位置最为突出。一般可以用带通或者槽形滤波的方法来消除。 消除尖峰噪声，特别是与扫描方向不平行的，一般用傅立叶变换进行滤波处理的方法比较方便。
国土管理学院 2016—2017学年度第1学期期末考试 《遥感影像处理技术》课程考核方案 国土管理学院16级国土资源调查与管理专业考试时间：120分钟学院名称：国土管理学院 课程名称：遥感影像处理技术 适用对象：16级国土资源调查与管理专业 学时：32学时 学分：2学分 考查方案： 一、设课目的 本课程是国土管理学院土管与地籍测绘类专业学生的专业选修课课，力图根据“项目导向”、“任务引领”等原则，从遥感数字图像处理的基本原理与软件操作操作，提升学生的遥感影像处理知识和技能，加强学生对遥感的理解。 二、课程教学内容和教学目标（考试内容与基本要求）： 本课程知识体系主要包括： （1）能够导入导出遥感影像； （2）能够进行遥感影像的坐标系变换； （3）能够进行遥感影像的几何校正处理； （4）能够进行遥感影像的融合处理； （5）能够进行遥感影像的镶嵌与剪裁处理； （6）能够进行遥感影像的分类处理。 三、课程考核内容及评分标准 1．平时成绩的考核内容及成绩构成比重：(50分) 上课出勤情况、课堂纪律及学习态度、团队协作能力(15分) 上课回答问题、作业完成情况(35分) 2．期末成绩考核内容：(50分) 期末考核为综合上机，考核学生综合利用课程内容解决实际问题的能力。 3．考核时间
考核由国土管理学院统一在学期末前2周左右组织进行。时间另行通知。 4．考核内容：具体考核内容详见考核标准。 5．组织形式：实训室基本组织考核。 6．评分标准：按照操作过程和成果标准综合打分。 7．考核形式：教考分离，由教务处统一组织老师在题库中抽题作为考试题目。 8．理论考试内容、题量、题型 考试内容按《遥感影像处理技术》课程标准所要求，题量为2小时的考试内容，2个上机综合题，分值为100分。 9．实践考核内容、办法 实践课的考核主要考核遥感影像综合处理与分析技术。具体见考核标准。 10．考核地点：详见后续通知 四、教材及参考资料 1、杨树文等编著，遥感数字图像处理与分析——ENVI 5.x实验教程，子工业出版社。 2、李玲，遥感数字图像处理，重庆大学出版社。 3、汤国安等,ERDAS遥感数字图像处理实验教程，科学出版社。 五、其他有关说明或要求 具体项目内容： 备注：满分100分。 国土资源调查与管理专业教研室 2017.6.20
测绘航空摄影项目：航摄空域申请、编写航空摄影技术设计 书、航摄仪的选用和检定、航摄季节和航摄时间的选择、摄区划分、航摄基本参数计算、航空摄影、航空摄影影像处理、成果质量检查和成果整理与验收等。 摄影测量的主要工序：控制测量、调绘、碎步测量、影像扫 描、空中三角测量、数据采集和编辑、元数据制作和图历薄 （文档薄）填写等。 遥感资料获取主要工序：控制测量、调绘及空中三角测量、 影像处理、元数据制作和图历薄（文档薄）填写等。 遥感影像预处理： 1、影像格式转换 2、轨道参数提取 3、影像增强 4、去除噪声、滤波 5、去薄云处理 6、降位处理 7、多光谱波段 选取&匀色处理 空中三角测量作业过程：准备工作、内定向、相对定向、绝 对定向和区域网平差计算、区域网接边、质量检查、成果整理与提交7个环节。 1准备工作2匹配加密点3交互量测控制点、检查点等像点坐标4平差计算5区域网接边6质量检查、7成果整理与提交7个环节
数字线划图（DLG制作过程：资料准备、数据采集与属性录入、 图形数据和属性数据的编辑与接边、质量检查、成果整理与提交 5 个环节。 1 资料准备、技术设计 2 外业像片控制测量 3 空中三角测量 4 创建立体模型 5 立体测量地形要素 6 外业调绘与补测 7 矢量数据编辑 8 成图 9 成果检查 数字高程模型（DEM制作过程：资料准备、定向、特征点线采 集、构建不规则三角网（TIN）内插DEM、DEM数据编辑、DEM 数据接边、DEM 数据镶嵌和裁切、质量检查、成果整理与提交9 个环节。 1 资料准备、技术设计 2 外业像片控制测量 3 空中三角测量 4 创建立体模型 5 影像匹配、DEM 立体编辑 6 生成DEM 数据7DEM 分幅裁切8 成图9 成果检查 数字正射影像（DOM制作过程：资料准备、色彩调整、DEM 采集、影像纠正（融合）、影像镶嵌、图幅裁切、质量检查、成果整理与提交8 个环节。
遥感图像处理方法 随着遥感技术的快速发展，人们已经从遥感集市中获得了大量的遥感影像数据，如何从这些影像中提取人们感兴趣的对象已成为人们越来越关注的问题。但是传统的方法不能满足人们已有获取手段的需要，另外GIS的快速发展为人们提供了强大的地理数据管理平台，GIS数据库包括了大量空间数据和属性数据，以及未被人们发现的存在于这些数据中的知识。将GIS技术引入遥感图像的分类过程，用来辅助进行遥感图像分类，可进一步提高了图像处理的精度和效率。如何从GIS数据库中挖掘这些数据并加以充分利用是人们最关心的问题。GIS支持下的遥感图像分析特别强调RS和GIS的集成，引进空间数据挖掘和知识发现（SDM&KDD）技术，支持遥感影像的分类，达到较好的结果，专家系统表明了该方法是高效的手段。 遥感图像的边缘特征提取观察一幅图像首先感受到的是图像的总体边缘特征，它是构成图像形状的基本要素，是图像性质的重要表现形式之一，是图像特征的重要组成部分。提取和检测边缘特征是图像特征提取的重要一环，也是解决图像处理中许多复杂问题的一条重要的途径。遥感图像的边缘特征提取是对遥感图像上的明显地物边缘特征进行提取与识别的处理过程。目前解决图像特征检测/定位问题的技术还不是很完善，从图像结构的观点来看，主要是要解决三个问题:①要找出重要的图像灰度特征；②要抑制不必要的细节和噪声；③要保证定位精度图。遥感图像的边缘特征提取的算子很多，最常用的算子如Sobel算子、Log算子、Canny算子等。 1）图像精校正 由于卫星成像时受采样角度、成像高度及卫星姿态等客观因素的影响，造成原始图像非线性变形，必须经过几何精校正，才能满足工作精度要求一般采用几何模型配合常规控制点法对进行几何校正。 在校正时利用地面控制点(GCP)，通过坐标转换函数，把各控制点从地理空间投影到图像空间上去。几何校正的精度直接取决于地面控制点选取的精度、分布和数量。因此，地面控制点的选择必须满足一定的条件，即：地面控制点应当均匀地分布在图像内；地面控制点应当在图像上有明显的、精确的定位识别标志，如公路、铁路交叉点、河流叉口、农田界线等，以保证空间配准的精度；地面控制点要有一定的数量保证。地面控制点选好后，再选择不同的校正算子和插值法进行计算，同时，还对地面控制点(GCPS)进行误差分析，使得其精度满足要求为止。最后将校正好的图像与地形图进行对比，考察校正效果。 2）波段组合及融合 对卫星数据的全色及多光谱波段进行融合。包括选取最佳波段，从多种分辨率融合方法中选取最佳方法进行全色波段和多光谱波段融合，使得图像既有高的空间分辨率和纹理特性，又有丰富的光谱信息，从而达到影像地图信息丰富、视觉效果好、质量高的目的。 3）图像镶嵌 如果工作区跨多景图像，还必须在计算机上进行图像镶嵌，才能获取整体图像。镶嵌时，除了对各景图像各自进行几何校正外，还需要在接边上进行局部的高精度几何配准处理，并且使用直方图匹配的方法对重叠区内的色调进行调整。
ERDAS遥感影像处理 1、图像导入 在erdas的Import/Export模块中，分别导入TM图像的第1、2、3、4、5、7波段，具体操作步骤为 ①点击import模块，打开对话框 ②选择type类型为TIFF ③media为file； ④然后选择输入、输出文件名路径和文件名 ⑤分别对123457波段进行导入； ⑥在此之前可以选择session－>preference，选择输入、输出主目录，方便以后操作。 2、图像波段合成 在erdas的interpreter模块中将单波段影像进行合成，生成多波段文件，具体操作步骤为：interpreter－>utilities－>layer stack， ①在出现的对话框中import框中依次选择需要合成的波段，每选择输入一个波段用Add 添加一次； ② output file选择导出文件路径及命名文件。 ③Data type 设为Unsigned 8 bit； ④Output option 设置为Union （另一个是做波段分离的），选中ignore zero stats； ⑤进行操作。 3、图像预览 在开始进行分类之前，需要先仔细查看合成后的图像，确定卫片所覆盖的地理区域及海拔范围，确定主要的地标性元素。由于卫片原始数据的差异，同样的地表覆盖物斑块在不同时期
的卫片中或不同地区的卫片中显示的颜色都可能不同，所以在预览中，还要熟悉整个范围内的地表覆盖类型和不同地物之间的变化。 ①打开显示窗口，加载裁切后的6通道的图像（4，3，2）或者（4、5、3）、（7，4，2）； ②把图像缩小至适合窗口，浏览图像，注意河流、城镇、植被、水体、土壤的分布； ③选择特定区域放大，查看各种不同的地表覆盖物类型的分布及色调变化； 根据经验，在4，3，2（RGB）的波段组合下，各种地表覆盖物类型的特点如下： a．森林——森林显示出棕色、红色、褐色等一系列多变的色调。在高海拔地区，成熟针叶林为很浓的棕色或暗红色；在中低海拔地区，森林的颜色多变，从棕色到红色到暗绿色都有，部分落叶林在冬季呈现出锈黄色； b．灌丛和草甸——相对于临近的森林斑块，灌丛和草甸呈现出明亮许多的红色到浅红色。在高海拔地区，大片的草地在夏季可能为浅红或锈红色，而冬季则呈现青绿色； c．湖泊、河流——湖泊通常为边界清晰的黑色斑块，河流则显示为黑色或深蓝色。在冬季，水面结冰或覆盖有雪则显示出不同深浅的紫红色； d．城镇——很明显的比较亮的灰色或青灰色斑块，通常可见有规则的灰色线条（公路）穿过； e．农田——颜色多变的绿色、灰色、淡紫色、浅红色斑块，通常沿河谷两侧不规则分布，在平原区则大片分布。河道边的水田往往显示出富含水分的青灰色。 4、图像分类 5.1 进行非监督分类 步骤： 第1步：启动非监督分类 在ERDAS图标面板工具条中单击Classifier图标，打开Classification 对话框，单击
遥感影像预处理 预处理是遥感应用的第一步，也是非常重要的一步。目前的技术也非常成熟，大多数的商业化软件都具备这方面的功能。预处理的大致流程在各个行业中有点差异，而且注重点也各有不同。 本小节包括以下内容： ? ? ●数据预处理一般流程介绍 ? ? ●预处理常见名词解释 ? ? ●ENVI中的数据预处理 1、数据预处理一般流程 数据预处理的过程包括几何精校正、配准、图像镶嵌与裁剪、去云及阴影处理和光谱归一化几个环节，具体流程图如图所示。 图1数据预处理一般流程
各个行业应用会有所不同，比如在精细农业方面，在大气校正方面要求会高点，因为它需要反演；在测绘方面，对几何校正的精度要求会很高。 2、数据预处理的各个流程介绍 （一）几何精校正与影像配准 引起影像几何变形一般分为两大类：系统性和非系统性。系统性一般有传感器本身引起的，有规律可循和可预测性，可以用传感器模型来校正；非系统性几何变形是不规律的，它可以是传感器平台本身的高度、姿态等不稳定，也可以是地球曲率及空气折射的变化以及地形的变化等。 在做几何校正前，先要知道几个概念： 地理编码：把图像矫正到一种统一标准的坐标系。 地理参照：借助一组控制点，对一幅图像进行地理坐标的校正。 图像配准：同一区域里一幅图像（基准图像）对另一幅图像校准影像几何精校正，一般步骤如下， （1）GCP（地面控制点）的选取 这是几何校正中最重要的一步。可以从地形图（DRG）为参考进行控制选点，也可以野外GPS测量获得，或者从校正好的影像中获取。选取得控制点有以下特征：
1、GCP在图像上有明显的、清晰的点位标志，如道路交叉点、河流交叉点等； 2、地面控制点上的地物不随时间而变化。 GCP均匀分布在整幅影像内，且要有一定的数量保证，不同纠正模型对控制点个数的需求不相同。卫星提供的辅助数据可建立严密的物理模型，该模型只需9个控制点即可；对于有理多项式模型，一般每景要求不少于30个控制点，困难地区适当增加点位；几何多项式模型将根据地形情况确定，它要求控制点个数多于上述几种模型，通常每景要求在30-50个左右，尤其对于山区应适当增加控制点。 （2）建立几何校正模型 地面点确定之后，要在图像与图像或地图上分别读出各个控制点在图像上的像元坐标（x，y）及其参考图像或地图上的坐标（X，Y），这叫需要选择一个合理的坐标变换函数式（即数据校正模型），然后用公式计算每个地面控制点的均方根误差（RMS） 根据公式计算出每个控制点几何校正的精度，计算出累积的总体均方差误差，也叫残余误差，一般控制在一个像元之内，即RMS<1。 （3）图像重采样
遥感图像处理流程转 (2013-08-2010:27:24) 转载▼ 一．预处理 1．降噪处理 由于传感器的因素，一些获取的遥感图像中，会出现周期性的噪声，我们必须对其进行消除或减弱方可使用。 （1）除周期性噪声和尖锐性噪声 周期性噪声一般重叠在原图像上，成为周期性的干涉图形，具有不同的幅度、频率、和相位。它形成一系列的尖峰或者亮斑，代表在某些空间频率位置最为突出。一般可以用带通或者槽形滤波的方法来消除。 消除尖峰噪声，特别是与扫描方向不平行的，一般用傅立叶变换进行滤波处理的方法比较方便。 图1消除噪声前图2消除噪声后 （2）除坏线和条带 去除遥感图像中的坏线。遥感图像中通常会出现与扫描方向平行的条带，还有一些与辐射信号无关的条带噪声，一般称为坏线。一般采用傅里叶变换和低通滤波进行消除或减弱。
图3去条纹前图4去条纹后 图5去条带前图6去条带后 2．薄云处理 由于天气原因，对于有些遥感图形中出现的薄云可以进行减弱处理。 3．阴影处理 由于太阳高度角的原因，有些图像会出现山体阴影，可以采用比值法对其进行消除。 二．几何纠正 通常我们获取的遥感影像一般都是Level2级产品，为使其定位准确，我们在使用遥感图像前，必须对其进行几何精纠正，在地形起伏较大地区，还必须对其进行正射纠正。特殊情况下还须对遥感图像进行大气纠正，此处不做阐述。 1．图像配准 为同一地区的两种数据源能在同一个地理坐标系中进行叠加显示和数学运算，必须先将其中
一种数据源的地理坐标配准到另一种数据源的地理坐标上,这个过程叫做配准。 （1）影像对栅格图像的配准 将一幅遥感影像配准到相同地区另一幅影像或栅格地图中，使其在空间位置能重合叠加显示。 图7图像配准前图8图像配准后 （2）影像对矢量图形的配准 将一幅遥感影像配准到相同地区一幅矢量图形中，使其在空间位置上能进行重合叠加显示。2．几何粗纠正 这种校正是针对引起几何畸变的原因进行的，地面接收站在提供给用户资料前，已按常规处理方案与图像同时接收到的有关运行姿态、传感器性能指标、大气状态、太阳高度角对该幅图像几何畸变进行了校正. 3．几何精纠正 为准确对遥感数据进行地理定位，需要将遥感数据准确定位到特定的地理坐标系的，这个过程称为几何精纠正。 （1）图像对图像的纠正 利用已有准确地理坐标和投影信息的遥感影像，对原始遥感影像进行纠正，使其具有准确的地理坐标和投影信息。 （2）图像对地图（栅格或矢量） 利用已有准确地理坐标和投影信息的扫描地形图或矢量地形图，对原始遥感影像进行纠正，使其具有准确的地理坐标和投影信息。
