高保真音频功率放大器
一、设计任务书
二、总体方案
三、设计单元电路
一、设计任务书
(一). 题目 :高保真音频功率放大器
(二).设计任务：设计高保真音频功率放大器，接一个话筒实现伴音。
(三)、设计要求
基本要求 :
(1）设计指标：
①输出功率10W/8Ω；
②频率响应20~20KHZ；
③效率>60﹪，失真小；
(2).设计要求：
选择合适的功率放大器，实现对音频的放大，从而实现伴音。
二 . 总体方案
1．总体方案与原理说明
Ocl功率放大器是一种直接耦合的功率放大器，它具有频响宽、保真度高、动态特性好及易于集成化等特点。性能优良的集成功率放大器给电子电路功放级的调试带来了极大的方便。集成功率放大电路具有输出功率大、外围元件少、使用方便等优点，因此在音频放大电路中得到了广泛的应用。
本设计的主要内容为了实现声频信号的功率放大，我们通过讨论拓展添加一个话筒来实现伴唱效果。其基本电路包括将交变电压源转变为直流稳压源的电源电路，为实现声频与话筒信号相叠加我们使用加法电路以及功率放大电路。考虑到话筒的声频较小，我们考虑利用运算放大电路用于话筒声频放大。该设计任务选择比较合适的功率放大器，只能满足以下几个要求：①输出功率10W/8Ω；
②频率响应20~20KHZ；③效率>60﹪，失真小。另外还加了一个自制要求，加一个话筒可以进行伴唱。
该方案框图如图01所示。
图01 方案框图
该方案的功率放大器选择了TDA2003来实现音频功率放大，由于它具有电流输出功能强，谐波失真和交越失真小，个引脚都有交、直流短路保护的优点。
2.电源电路
在电子电路中，一般通用直流稳压电源供电。由交流电压源转变为直流稳压电源通常要经过变压器、整流、滤波和稳压电路。其流程图如图02所示。
图02 电源电路流程图
电源变压器（TS_MISC_25_TO_1）是将220V 的交变电压转变为我们所需的的电压值，然后通过全波镇流器（1B4B42）将转变后交流电压转变为直流电压，但整流过后的直流电压具有很大的的波纹，则需要滤波电路进行滤波得到较平滑的直流电压。在通过滤波后的电压会随电网电压、负载、温度的变动而变化。所以在滤波电路后可接上稳压电路（LM7809CT 、LM7909CT ），可以克服有电网电压的不稳定、负载的变化，以及波纹电压的的存在等因素所引起整流电压的不稳定，而输出稳定的直流电压。
所选方案：选用LM7809CT 、LM7909CT 来构成直流稳压电路，得到稳定输出的+9V 、—9V 直流电压。用来加法放大器和功放的工作供电。以下图03与图04为所选的LM7809CT 、LM7909CT 的引脚图。
1
LM7809CT
LINE VREG
COMMON
VOLTAGE
2
L M 7909C T
LINE VREG
COMMON
VOLTAGE
图03 图04
电源电路图示如下图05：
D1
1B4B42
1
2
4
3
1
LM7809CT
LINE VREG
COMMON
VOLTAGE
C1
10μF
C2
500μF
2
LM7909CT
LINE VREG COMMON
VOLTAGE
C3500μF
C4
10μF
V1
220 Vrms 50 Hz 0° T2
TS_MISC_25_TO_1
图05 电源电路电路图
T2为双输入电源电压变压器，D1为由四个二极管构成的桥式整流电路，1、2为由LM7809CT 、LM7909CT 组成的稳压电路提供+9V 、—9V 的工作电压。
3.运算放大电路
所选方案：选用运算放大器OP07来构成同相放大电路，其电路如图06所示。 运算增益计算：
Vi=Vf =R2×Vo/（R1+R2）； Av=Vo/Vi=（R1+R2）/R2=16/1=16； 电压增益为16
OP07是高精度低失调电压的精密集成运放，具有低噪音运放的优点，常用于微弱信号的的放大，使用双电源放大效果加强，在本设计里则采用双电源差模放大。其引脚图如图07所示 OP07部分参数： 关断功能:No
工作电压Max. (V):36 图06 OP07放大电路图 工作电压Min. (V):6 每通道IQ(典型值)(mA):5
带宽GBW(典型值)(MHz):0.600 转换速率(典型值)(V/us):0.300 输入失调电压(25℃)(Max.)(mV):0.150 失调漂移(典型值)(uV/℃):0.500 输入偏置电流(Max.)(pA):700 共模抑制比(Min.)(dB):100 噪声电压(典型值):9.800
单电源供电:No 图07 OP07运放引脚图 满幅:No
封装/温度(℃):PDIP-8/0~70 描述:精密,低噪声运放
U3
OP07AH
3
2
47
6
8
1
U3
OP07AH
3
2
4
7
6
8
1
R41.0kΩ
R115kΩ
R2
1kΩ
4.加法电路
运算放大器经常被用来实现运算电路，如比例常数四则运算，微分和积分运算。运算放大器的一种主要运用就是实现加法运算。
选择方案：选用运算放大器OP07来构成加法运算电路，将话筒信号通过放大电路放大后与原有的VCD 、电视、录音机等信号通过加法电路进行叠加，从而
实现伴随功能。其电路原理图如图08所示:
图08 加法原理图
算法：
Vo=（Ra/Rf ×Va+Rb/Rf ×Vb ）
U1
OP07AH
3
2
4
76
8
1Rf 1.0kΩ
Ra 1.0kΩ
Rb 1.0kΩ
5.功率放大电路
所选方案：选用集成功放TDA2003来实现输出功率10W的，选用8Ω的蜂鸣器SONALERT来实现。TDA2003的引脚图说明如图01所示。
图09 TDA2003的引脚图说明
TDA2003参数：电源电压Vcc=9V；输出功率Pd=1.2V；输入电阻=150kΩ；开环电压增益=60dB；闭环电压增益=40dB；静态电流=44mA ；谐波失真=0.15%；效率=68%，具体电特性参数见表一。
功率放大器TDA2003的工作特性具有电流输出功能强，谐波失真和交越失真小，个引脚都有交、直流短路保护。
功率放大电路原理图如下图10所示
表一TDA2003电特性参数
C5
2.2μF
U1
TDA2030
1
2
3
5
4
C6
470μF
R10220Ω
R122.2Ω
R131Ω
C7100nF
U2
SONALERT 200 Hz
C10
39nF
R1439Ω
C111000μF C12
100μF
C13100nF
图10 TDA2003功率放大电路
6、总体电路原理相关说明
本设计为一个音频功率放大器的设计，要求输出功率为10W/8Ω即要求扩音器负载为8Ω，要求效率>60%，失真小。本电路原理是通过一电源电路将我们日常生活用的220V交流电源转换成音频放大所需的9V的直流电压。因为要实现一个话筒伴唱，我使用了一个加法电路将声频和话筒信号叠加，加法电路选择了运算放大器OP07来构成加法运算电路，将话筒信号通过放大电路放大后与原有的VCD、电视、录音机等信号通过加法电路进行叠加。但是因为话筒声频小，我用一运算放大电路来进行放大，选用运算放大器OP07来构成同相放大电路。为了失真度小，选用了一功率放大电路达到目的。
每个电路的选择哪种元器件，具体的看各个电源电路。
7、总体电路原理图
8、元件清单
元件序号型号主要参数数量备注V1 交流电压源220V,50Hz 1
T2 TS_MISC_25_TO_1 1
n1 LM7809CT 输出电压 1
n2 LM7909CT 1
D1 1B4B42 1
U1 TDA2030 1
U2 SONALERT 1
U3,U4 OP07OH 2 带座C1,C4, 10 uF电解电容 2
C2,C3 500uF电解电容 2
C5 2.2uF陶瓷电容 1
C6 470uF陶瓷电容 1
C7,C9 100nF陶瓷电容 2
C8 100uF陶瓷电容 1
C10 39nF陶瓷电容 1
C11 1000uF陶瓷电容 1
C12 100uF电解电容 2
C13 100nF电解电容 1
R1 15kΩ电阻 1
1kΩ电阻 5 R2,R6,R7,R9,R
4,R5
R3,R11 2kΩ变电阻 2
R8 10kΩ变电阻 1
R10 220Ω电阻 1
R12 2.2Ω电阻 1
R13 1Ω电阻 1
民族学院科技学院 信息工程系 课程设计报告书 题目: 高保真音频功率放大器的仿真设计与实现 课程：电子线路课程设计 专业：电气工程及自动化 班级： K0312416 学号： K031241619 学生：吴松祥 指导教师：庆 2015年 1 月 5 日
信息工程系课程设计任务书 2015年 1 月 5 日
信息工程学院系设计成绩评定表
目录 1设计要求及思路 (2) 1.1 题目 (2) 1.2 设计任务 (2) 1.3 设计要求 (2) 1.4 设计思路 (2) 2仿真软件介绍 (5) 2.1 仿真软件概况 (5) 2.2 仿真软件优点及应用围 (5) 2.3 仿真软件版本 (5) 3 电路原理图 (6) 3.1 工作原理论述 (8) 3.2 理论分析 (8) 4 仿真部分 (9) 4.1 仿真曲线分析 (10) 4.2 仿真曲线结论 (13) 5 实物 (14) 5.1 元件清单 (14) 5.2 实物展示 (14) 6 心得体会 (15) 7 参考文献 (16)
1 设计要求及思路 1.1 题目： 高保真音频功率放大器的仿真设计与实现 1.2 设计任务： 根据技术指标和已知条件，选择合适的功放电路，如：OCL、OTL、或BTL电路。 完成对高保真音频功率放大器的设计、装备与调试。 1.3设计要求： 在8Ω扬声器的负载下，达到10W的输出功率, 频率响应20-20KHz, 效率>60%, 失真小。 1.4设计思路： 1.4.1 功放电路，我们决定在OCL、OTL和BTL电路中选择其一进行设计。 图表 1OTL电路图图表2OCL电路 OTL(Output Transformer Less)电路： 称为无输出变压器功放电路。是一种输出级与扬声器之间采用电容耦合而无输 出变压器的功放电路，它是高保真功率放大器的基本电路之一，但输出端的耦 合电容对频响也有一定影响。 OTL电路的主要特点有： 采用单电源供电方式，输出端直流电位为电源电压的一半；输出端与负载之间 采用大容量电容耦合，扬声器一端接地；具有恒压输出特性，允许扬声器阻抗 在4Ω、8Ω、16Ω之中选择，最大输出电压的振幅为电源电压的一半，即1/2 V CC，额定输出功率约为 /(8RL)。 OCL(Output Condensert Less)电路： 称为无输出电容功放电路，是在OTL电路的基础上发展起来的。 OCL电路的主要特点有：
题目：音频功率放大器电路 音频功率放大器设计任务 1、基本要求 （1）频带范围 200Hz —— 10KHz，失真度 < 5%。 （2）电压增益 >= 20dB。 （3）输出功率 >= 1 W (8欧姆负载)。 （4）功率放大电路部分使用分立元件设计。 发挥部分 （1）增加音调控制电路。 （2）增加话筒输入接口，灵敏度 5mV，输入阻抗 >> 20 欧姆。 （3）输出功率 >= 10W (8欧姆负载)。 （4）其他。 目录 1 引言····························································· 2 总体设计方案·····················································2.1 设计思路······················································· 2.2 总体设计框图··················································· 3 设计原理分析·····················································3.1设计总原理图 3.2设计的PCB电路图 ··· 1 引言 在现代音响普及中，人们因生活层次、文化习俗、音乐修养、欣赏口味的不同，令对相同电气指标的音响设备得出不同的评价。所以，就高保真度功放而言，应该达到电气指标与实际听音指标的平衡与统一。
音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。本次设计旨在熟悉设计流程，达到基本指标。 2 总体方案 根据实验要求，本次设计主要是也能够是用集成功放TDA2030为主的电路 一、电路工作原理 图1所示电路为音频功率放大器原理图，其中TDA2030是高保真集成功率放大器芯片，输出功率大于10W，频率响应为10~1400Hz，输出电流峰值最大可达3.5A。其内部电路包含输入级、中间级和输出级，且有短路保护和过热保护，可确保电路工作安全可靠。TDA2030使用方便、外围所需元器少，一般不需要调试即可成功。 RP是音量调节电位器，C1是输入耦合电容，R1是TDA2030同相输入端偏置电阻。 R2、R3决定了该电路交流负反馈的强弱及闭环增益。该电路闭环增益为 （R2+R3）/R2=（0.68+22）/0.68=33.3倍，C2起隔直流作用，以使电路直流为100%负反馈。静态工作点稳定性好。 C4、C5为电源高频旁路电容，防止电路产生自激振荡。R4、R5称为茹贝网路，用以在电路接有感性负载扬声器时，保证高频稳定性。VD1、VD2是保护二极管，防止输出电压峰值损坏集成块TDA2030。 2．电流反馈 电流反馈是指在一个反馈电路中，若反馈量与输出电流成正比则为电流反馈;若反馈量与输出电压成正比则为电压反馈。通常可以采用负载短路法来判断。 从概念上说，若反馈量与输出电压（有时不一定是输出电压，而是取样处的电压）成正比则为电压反馈；若反馈量与输出电流（有时不一定是输出电流，而是取样处的电流）成正比则为电流反馈。在判断电压反馈和电流反馈时，除了上述方法外，也可以采用负载短路法。负载短路法实际上是一种反向推理法，假设将放大电路的负载电阻RL短路（此时，），若
D类放大高效率音频功率放大器电路图原理为提高功放效率，以适应现代社会高效、节能和小型化的发展趋势，以D类功率放大器为核心，以单片机89C51和可编程逻辑器件（FPGA）进行控制及时数据的处理，实现了对音频信号的高效率放大。系统最大不失真输出功率大于1W,可实现电压放大倍数1~20连续可调，并增加了短路保护断电功能，输出噪声低。系统可对功率进行计算显示，具有4位数字显示，精度优于5%。 传统的音频功率放大器主要有A类（甲类）、B类（乙类）和AB（甲乙类）。A类功率放大器在整个输入信号周期内都有电流连续流过功率放大器件，它的优点是输出信号的失真比较小，缺点是输出信号的动态范围小、效率低，理想情况下其最高效率为50%.B类功率放大器在整个输入信号周期内功率器件的导通时间为50%,它的优点是在理想情况下效率可达78.5%,但缺点是会产生交越失真，增加噪声。AB类（甲乙类）功率放大器是以上两种放大器的结合，每个功率器件的导通时间在50%~100%之间，兼有甲类失真小和乙类效率高的特点，其工作效率介于二者之间。传统音频功率放大器效率偏低，体积偏大的缺点与音频功率放大高效、节能和小型化的发展趋势的矛盾，催生了D类（丁类）音频功率放大器出现和发展。本系统即采用D类功率放大实现，并用单电源供电，符合现代社会对电源小巧、便携要求的实际需要。 1系统方案论证与选择 1.1整体方案 方案①：数字方案。输入信号经前置放大调理后，即由A/D采入单片机进行处理，三角波产生及与音频信号的比较均由软件部分完成，然后由单片机输出两路完全反向的PWM 波给入后级功率放大部分，进行放大。此种方案硬件电路简单，但会引入较大数字噪声。 方案②：硬件电路方案。三角波产生及比较、PWM产生仍由硬件电路实现，此方案噪声较小、且幅值能做到更大，效果较好，故采用此方案。 1.2三角波产生电路设计 方案①：利用NE555产生三角波。该电路的特点是采用恒流源对电容线性冲、放电产生三角波，波形线性度较好、频率控制简单，信号幅度可通过后加衰减电位器控制。 方案②：对方波积分产生三角波。积分器与比较器级联，通过对比较器产生的方波积分得到三角波，频率与幅值控制只需调整某些电阻值，控制简单。但考虑积分电路存在积分漂移。 此处采用选择方案①。
音频功率放大器设计 一、设计任务 设计一个实用的音频功率放大器。在输入正弦波幅度≤5mV，负载电阻等于8Ω的 条件下，音频功率放大器满足如下要求： 1、最大输出不失真功率P OM≥8W。 2、功率放大器的频带宽度BW≥50Hz~15KHz。 3、在最大输出功率下非线性失真系数≤3%。 4、输入阻抗R i≥100kΩ。 5、具有音调控制功能：低音100Hz处有±12dB的调节范围，高 音10kHz处有±12dB的调节范围。 二、设计方案分析 根据设计课题的要求，该音频功率放大器可由图所示框图实现。 下面主要介绍各部 分电路的特点及要求。 图1 音频功率放大器组成框图 1、前置放大器 音频功率放大器的作用是将声音源输入的信号进行放大，然后输
出驱动扬声器。声音源 的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。 对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。由于话筒输出信号非常微弱，一般只有100μV~几毫伏，所以前置放大器输入级的噪声对整个放大器的信噪比影响很大。前置放大器的输入级首先采用低噪声电路，对于由晶体管组成的分立元件组成的前置放大器，首先要选择低
辽宁工业大学 模拟电子技术基础课程设计（论文）题目：高保真音频功率放大器 院（系）： 专业班级： 学号： 学生： 指导教师：（签字） 起止时间：2013.7.1—2013.7.12
课程设计（论文）任务及评语 院（系）：电子与信息工程学院教研室：电子信息工程 注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算
摘要 音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件面，乃至于思想认识上都取得了长足的进步。回顾一下功率放大器的发展历程，对广大学生来说也是一件饶有趣味的事情。半导体技术的进步使晶体管放大器向前迈进了一大步。自从有了晶体管，人们就开始用它制造功率放大器。 功率放大器的作用是给音响放大器的负载RL提供一定的输出功率。当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能的小，效率尽可能的高。功率放大器的常见电路形式有OTL电路和OCL电路。有用运算放大器和晶体管组成的功率放大器，也有专集成电路功率放大器。本设计采用LM324D进行前置放大，再采用甲乙类双电源互补对称电路进行功率放大。 普通信号经由输入端输入到前置放大电路，通过2级同比例放大电路进行前置放大，完成小信号的电压放大任务，LM324D运放具有部补偿功能，短路保护输出。第一级放大倍数为1+R5/R4=11，第二级放大倍数同为11倍，总体放大倍数121倍，可有效的对小信号进行电压放大。信号经前置放大初步放大后进入后级功率放大，功率放大采用射级输出，其电压增益为1，输出的电压将保持不变；可对电流进行放大，从而输出电流增大，导致功率放大。 关键词：LM324D；前置放大；功率放大；甲乙类
目录 课程设计任务书 (2) 摘要 (3) 1 模电课设概述 (5) 1.1设计背景 (5) 1.2音频放大类别 (5) 1.3设计目的及意义 (6) 1.4开发环境Multisim 10.0简要介绍 (7) 2 课程设计内容 (8) 2.1功放电路方案的选择 (8) 2.2 BTL电路的组成 (10) 2.3 电路仿真 (13) 3 实物焊接及调试过程 (18) 3.1 焊接实物 (18) 3.2 调试过程遇到的问题及解决方法 (19) 4 总结与心得 (20) 附录 (21) 附件一实验原理图 (21) 附录二元件清单 (22) 附录三参考文献 (23) 成绩评定表 (24)
课程设计任务书 学生姓名：专业班级： 指导教师：工作单位：、 题目: 音频功率放大器 初始条件：芯片：TDA2030A、极性电容、非极性电容、可变电阻、定值电阻、扬声器、 要求完成的主要任务: 1.选择合适的功放电路，如：OCL、OTL、或BTL电路。完成对高 保真音频功率放大器的设计、装备与调试； 2.输入信号Uid≤100mv,频率响应范围30Hz-3KHz； 3.在8Ω扬声器的负载下，输出功率连续可调，最大输出功率达 到6W； 4.音频信号放大后，失真≤5%。 5.效率≥60% 时间安排： 安装调试，地点： 指导教师签名：年月日 系主任（或责任教师）签名：年月日
摘要 这学期刚学习模电课,学校要求我们完成一次课程设计任务。模电这门课程主要讲 直流稳压电源。功率放大器的作用是给音响放大器的负载RL 率尽可能高。功率放大器的常见电路形式有OTL电路和OCL电路。有用继承运算放大器 BTL功 TDA2030A集成功放，并采用双电源电源供电。TDA2030A集成电路的特点是输出功率大，而且保护性能比较完善，其工作电压范围较广，信号失真度较小，使用两块TDA2030A组成BTL电路，输出功率可增至35W。实验用multism软件对BTL multism软件模拟 该电路由于价廉质优，使用方便，广泛应用于各种款式收录机和高保真立体声设备中。 BTL、TDA2030A、功率放大、multism。
高效音频功率放大器 一、设计任务与要求 1、设计任务 设计并制作一个高效率音频功率放大器及其参数的测量、显示装置。功率放大器的电源电压为+5V（电路其他部分的电源电压不限），负载为8Ω电阻。 2、设计要求 ⑴基本要求 ①功率放大器 a．3 dB通频带为300～3400Hz，输出正弦信号无明显失真。 b．最大不失真输出功率≥1W。 c．输入阻抗>10kΩ，电压放大倍数1～20连续可调。 d．低频噪声电压(20kHz以下)≤10mV，在电压放大倍数为10、输入端对地交流短路时测量。 e．在输出功率500mW时测量的功率放大器效率(输出功率/放大器总功耗)≥50％。 ②设计并制作一个放大倍数为1的信号变换电路，将功率放大器双端输出的信号转换为单端输出，经RC滤波供外接测试仪表用，如下图所示。图中，高效率功率放大器组成框图可参见本题第3项“说明”。 图1 系统组成框图 ③设计并制作一个测量放大器输出功率的装置，要求具有3位数字显示，精度优于5％。 ⑵发挥部分 ① 3dB通频带扩展至300Hz～20kHz。 ②输出功率保持为200mW，尽量提高放大器效率。 ③输出功率保持为200mW，尽量降低放大器电源电压。 ④增加输出短路保护功能。 ⑤其他。 1、说明 ⑴采用开关方式实现低频功率放大(即D类放大)是提高效率的主要途径之一，D类放大原理框图如下图所示。本设计中如果采用D类放大方式，不允许使用D类功率放大集成电路。
图2 D类放大原理框图 ⑵效率计算中的放大器总功耗是指功率放大器部分的总电流乘以供电电压(+5 v)，不包括“基本要求”中第(2)、(3)项涉及的电路部分功耗。制作时要注意便于效率测试。 ⑶在整个测试过程中，要求输出波形无明显失真。 二、方案论证与比较 根据设计任务的要求，本系统的组成方框图如图1所示。下面对每个框电路的设计方案分别进行论证与比较。 1、高效率功率放大器 ⑴高效率功放类型的选择 方案一：采用A类、B类、AB类功率放大器。这三类功放的效率均达不到题目的要求。 方案二：采用D类功率放大器。D类功率放大器是用音频信号的幅度去线性调制高频脉冲的宽度，功率输出管工作在高频开关状态，通过LC低通滤波器后输出音频信号。由于输出管工作在开关状态，故具有极高的效率。理论上为100％，实际电路也可达到80％～95％，所以我们决定采用D类功率放大器。 ⑵高效D类功率放大器实现电路的选择本题目的核心就是功率放大器部分，采用何种电路形式以达到题目要求的性能指标，这是关键。 图3 脉宽调制器电路 ①脉宽调制器(PWM) 方案一：可选用专用的脉宽调制集成块，但通常有电源电压的限制，不利于本题发挥部分的实现。 方案二：采用图3所示方式来实现。三角波产生器及比较器分别采用通用集成电路，各部分的功能清晰，实现灵活，便于调试。若合理的选择器件参数，可使其能在较低的电压下工作，故选用此方案。 ②高速开关电路
河南城建学院 《电子线路设计》课程设计说明书 设计题目：音频功率放大器 专业：计算机科学与技术 指导教师：杜小杰 班级：0814141 学号：081414109 姓名：罗含霜 同组人：娄莉娟 计算机科学与工程学院 2016 年6月6日
前言 在介绍音频功率放大器的文章中，有时会看到“THD+N”，THD+N是英文Total Hormonic Distortion +Noise 的缩写，译成中文是“总谐波失真加噪声”。它是音频功率放大器的一个主要性能指标，也是音频功率放大器的额定输出功率的一个条件。 THD+N性能指标 THD+N表示失真+噪声，因此THD+N自然越小越好。但这个指标是在一定条件下测试的。同一个音频功率放大器，若改变其条件，其THD+N的值会有很大的变动。 这里指的条件是，一定的工作电压VCC(或VDD)、一定的负载电阻RL、一定的输入频率FIN（一般常用1KHZ）、一定的输出功率Po下进行测试。若改变了其中的条件，其THD+N值是不同的。例如，某一音频功率放大器，在VDD=3V、FIN=1kHz、RL=32Ω、Po=25mW条件下测试，其TDH+N=0.003%，若将RL改成16欧，使Po 增加到50mW，VDD及FIN不变，所测的TDH+N=0.005%。 一般说，输出功率小（如几十mW）的高质量音频功率放大器（如用于MP3播放机），它的THD+N指标可达10-5，具有较高的保真度。输出几百mW的音频功率放大器，要用扬声器放音，其THD+N一般与为10-4；输出功率在1～2W，其THD+N 更大些，一般为0.1～0.5%.THD+N这一指标大小音频功率放大器的结构类别有关（如A类功放、D类功放），例如D类功放的噪声较大，则THD+N的值也较A类大。 这里特别要指出的是资料中给出的THD+N这个指标是在FIN=1kHz下给出的，在实际上音频范围是20Hz～20kHz，则在20Hz～20kHz范围测试时，其THD+N要大得多。例如，某音频功率放大器在1kHz时测试，其TDH+N=0.08%。若FIN改成20Hz-20kHz,，其他条件不变，其THD+N变为小于0.5%。 过去有用“不失真输出功率是多少”这种说法来说明其输出功率大小。这话的意思指的是输出的峰峰值没有“削顶”现象出现，即Vout(P-P)=Vcc-（上压差+下压差）这种说法是不科学的。即使不产生削顶，它也有一定的失真。较科学的说法是THD+N在某一指标下可输出的功率是多少。
文献综述 电子信息工程 高效率音频功率放大器设计文献综述 一、前言 为了节约电路的成本，提高放大器的效率，采用普通的电子元器件设计高 效率音频功率放大器的方法，使用基本的运算放大器，构成PWM路，形成D 类功率放大器，实现了高效率，低失真的设计要求。为了提高电路的抗干扰性能，在设计中使用了电压跟随器，差动放大器，有源带通滤波器等。使设计获 得了良好的效果。 二、主题 在现代音响普及中，人们因生活层次、文化习俗、音乐修养、欣赏口味的 不同，令对相同电气指标的音响设备得出不同的评价。所以，就高保真度功放 而言，应该达到电气指标与实际听音指标的平衡与统一。 音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。 （一）早期的晶体管功放 半导体技术的进步使晶体管放大器向前迈进了一大步。自从有了晶体管，人们就开始用它制造功率放大器。 早期的放大器几乎全用锗管来制作，但由于锗管工艺上的一些原因，使得放大器中所用的晶体管，尤其是功放管性能指标不易做得很高，例如，共发射极截止频率fh的典型值为4kHz，大电流管的耐压值一般在30V一40V左右。这样，放大器的频率响应也就很狭窄，其3dB截止频率通常在10kHz左右，大大影响了音乐中高频信号的重现。再加上功放管的耐压、电流和功耗三个指标相互制约，制作较大功率的OTL或OCL放大器不易寻到三个指标都满足要求的管子，所以不得不采用变压器耦合输出。变压器的相移又使电路中加深度负反馈变得很困难，谐波失真得不到充分的抑制，因此这一时期的晶体管放大器音质是很差的。“还
摘要 功率放大器，简称“功放”。很多情况下主机的额定输出功率不能胜任带动整个音响系统的任务，这时就要在主机和播放设备之间加装功率放大器来补充所需的功率缺口，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。 音频放大电路是典型应用电路，由一块TDA 2030和较少元件组成的音频放大电路、装置调整方便、性能指标好等突出的优点。特别是集成块内部设计有完整的保护电路，能自我保护。 TDA 2030是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030在内的几种。我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。 TDA2030A功率放大管利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。经过不断的电流及电压放大，就完成了功率放大。 根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。
电气与电子信息工程学院《电子线路设计与测试B》报告 设计题目：多级音频放大电路的设计与测试专业班级：电子信息工程技术2013（1）班学号： 201330230118 姓名： 指导教师： 设计时间： 2015/07/13～2015/07/17 设计地点：K2—306
电子线路设计与测试B成绩评定表 姓名学号 专业班级电子信息工程技术2013级（1）班 课程设计题目：多级音频放大电路的设计与测试 课程设计答辩或质疑记录： 1、对一个音频功率放大器的前置级有什么要求？ 答：要求：一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。 2、试画出利用TDA2030/2030A实现的OTL功率放大器电路？ 答： 3、何为D类功率放大器？D类功率放大器有什么特点？ 答：(1)D类功放也叫丁类功放，是指功放管处于开关工作状态的功率放大器。 (2)特点：效率高、功率大、失真小、体积小。 成绩评定依据： 实物制作（40％）： 课程设计考勤情况（10％）： 课程设计答辩情况（20％）： 完成设计任务及报告规范性（30％）： 最终评定成绩： 指导教师签字： 年月日
目录 《电子线路设计与测试B》课程设计任务书 (4) 一、课程设计题目：多级音频放大电路的设计与测试 (4) 二、课程设计内容 (4) 三、进度安排 (4) 四、基本要求 (5) 五、课程设计考核办法与成绩评定 (5) 六、课程设计参考资料 (5) 多级音频功率放大电路的设计与测试 (6) 一、设计任务 (6) 二、设计方案分析 (6) 1、前置放大器 (6) 2、音调控制电路 (7) 3、功率放大器 (11) 三、主要单元电路参考设计 (11) 1、前置放大器电路 (12) 2、音调控制器电路 (12) 3、功率放大器电路 (14) 四、软件的仿真与调试 (15) 五、原理图与PCB的制作 (16) 六、音频功率放大器的调试 (17) 七、心得体会 (18) 八、附录 (19) 1、元件清单 (19) 2、实物图 (19) 3、文献 (19)
课程论文 题目：高保真音频功率放大器的设计与制作 学生姓名： 学生学号： 系别： 专业： 年级： 任课教师：
高保真音频功率放大器的设计与制作 摘要：以TDA2030A型电路为核心器件构成高保真音频功率放大器的功率放大部分，推动扬声器系统放音，构成一种输出功率满足10W/8Ω，频率响应20~20KHZ，失真小的有源音响。 关键词：带通滤波，功率放大，uA741，TDA2030A。 引言：使用模拟元器件构建成一种实用的模拟电子系统，难点不是功能电路的设计和分析，是功能电路之间的匹配和协调。高保真音频功率放大器是使用TDA2030A做后级放大，uA741做前级放大，构成一个完整的功率放大器。 1、设计目的 1.1学习基本理论在实践中综合运用的初步经验，掌握CAD电路设计的基本方法、设计步骤，培养综合设计与调试能力。 1.2学会高保真功率放大器的设计方法。 1.3培养实践技能，提高分析和解决实际问题的能力。 2、设计任务及要求 2.1制作一个高保真音频功率放大器，输出功率10W/8Ω，频率响应 20~20KHZ，效率>60﹪，失真小； 2.2利用集成运算放大器uA741做前级放大，利用TDA2030A做后级放大，利用实验箱现成电源或自己在实验箱上设计电源，构成一个完整的功率放大器。最后利用随身听作信号源，利用实验箱自带扬声器，进行功能验证。 2.3设计电路结构，选择电路元件，计算确定元件参数。 2.4用CAD画出电路原理图，并生成印刷电路板。 3、方案设计及论证 设计原理总框图如下所示：
3.1前置放大器起匹配作用，其输入阻抗高（不小于10kΩ），可以将前面 的信号大部分吸收过去，输出阻抗低（几十Ω以下），可以将信号大部风传送出去。同时，它本身又是一种电流放大器，将输入的电压信号转化成电流信号，并给予适当的放大。前置放大电路还包括一个有源带通滤波器，把相同元件压控电压源滤波器的LPF 和HPF串连起来实现抑制低于20HZ和高于20KHZ的信号。 3.2功率放大器起关键作用，它将驱动放大器送来的电流信号形成大功率信号，带动扬声器发声，它的技术指标决定了整个功率放大器的技术指标。 方案一：甲类放大器作为一种最古老，效率最低，最耗电，最笨重，最耗资，失真最小的放大器它有吸引人的音质。甲类放大器输出电路本身具有抵消奇次谐波失真，且甲类放大器管子始终工作在线性曲线内，晶体管自始自终处于导通状态。因此，不存在开关失真和交越失真等问题。甲类放大器始终保持大电流的工作状态。但是甲类放大器通常需要偏置电压才能工作，放大输出的电压幅度不能超出偏置范围，所以能量转换效率很低，理论上最高不超过50%； 方案二：乙类放大器虽然不需要偏置，靠信息本身来导通放大管，理想效率高达78.5%，但这种放大电路存在交越失真； 方案三：甲乙类放大器即在B类电路的基础上略加一点偏置，这样一来，效率也随之下降。 我们设计的高保真音频功率放大器，前级选用作uA741做3倍左右的前置放大，后级功放选用高保真集成芯片TDA2030A。 4、单元电路设计与参数计算 4.1前置放大电路 前置放大电路主要是由集成运放uA741组成的，它具有输入阻抗高而输出阻抗较低的特点。uA741通用高增益运算放大器是早些年最常见的运放之一，运用非常广泛。它具有零飘调整管脚，典型电路如下图1所示，再调零端2、7之间接一个调整失调电压
课程设计任务书 学生姓名：专业班级：电信 指导教师：工作单位：信息工程学院 题目: 音频功率放大器的设计仿真与实现 初始条件： 可选元件：集成功放，电容、电阻、电位器若干；或自选元器件。直流电源±12V，或自选电源。 可用仪器：示波器，万用表，毫伏表等。 要求完成的主要任务: （1）设计任务 根据技术指标和已知条件，选择合适的功放电路，如：OCL 、OTL 或BTL 电路。完成对音频功率放大器的设计、装配与调试。 （2）设计要求 1输出功率10W/8Ω；频率响应20~20KHz ；效率>60﹪；失真小。 2选择电路方案，完成对确定方案电路的设计。 3利用Proteus 或Multisim 仿真设计电路原理图，确定电路元件参数、掌握电路工作原理并仿真实现系统功能。 4安装调试并按规范要求格式完成课程设计报告书。 5选做：利用仿真软件的PCB 设计功能进行PCB 设计。 时间安排： 1 第18 周前半周，完成仿真设计调试；并制作实物。 2 第18 周后半周，硬件调试，撰写、提交课程设计报告，进行验收和答辩 指导教师签名：系主任（或责任教师）签名：
目录 1设计任务与要求???????错误！未定义书签。 1.1设计任务?????????错误！未定义书签。 1.2设计要求?????????错误！未定义书签。2设计方案???????????错误！未定义书签。3选择器件与参数运算?????错误！未定义书签。 3.1运放 NE5532 介绍????? 错误！未定义书签。 3.2T DA 2030 介绍 ?????????????????????4? 3.3功率计算 ????????????????????????5? 4单元电路设计 ??????????????????????? 6? 4.1主电源电路 ???????????????????????6? 4.2调音电路 ????????????????????????6? 4.3功率放大电路 ??????????????????????7 5电路设计仿真 ??????????????????????? 9? 5.1仿真电路图 ???????????????????????..9?
学号： 课程设计 题目OTL音频功率放大器的设计与制作 学院信息工程学院 专业通信工程 班级通信1302 姓名 指导教师 2014 年 1 月23 日
课程设计任务书 题目:OTL音频功率放大器的设计与制作 初始条件： 元件：集成功放TDA2030A、集成稳压器LM7812、电阻、电容、电位计若干。 仪器：万用表、示波器、交流毫伏表、函数信号发生器、学生电源要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求） 1、课程设计工作量：1周。 2、技术要求： ①要求设计制作一个音频功率放大器频率响应20~20KHZ，效率>60﹪，失真小。完成对音频功率放大器的设计、仿真、装配与调试，并自制直流稳压电源。 ②确定设计方案以及电路原理图并用multisim进行电路仿真。 时间安排： 序号设计内容所用时间 1 布置任务及调研1天 2 方案确定0.5天 3 制作与调试 1.5天 4 撰写设计报告书1天 5 答辩1天 合计1周 指导教师签名： 系主任（或责任教师）签名：年月日
目录 摘要 (1) Abstract (2) 音频功率放大器的设计与制作 (3) 1. 设计原理及参数 (3) 1.1音频功放电路的设计 (3) 1.1.1设计原理 (3) 1.1.2 参数计算 (5) 1.2直流稳压电源的设计 (6) 1.2.1设计原理 (6) 1.2.2参数计算 (7) 2.仿真结果及分析 (8) 2.1音频功率放大电路 (8) 2.1.1仿真原理图 (8) 2.1.2仿真效果图 (9) 2.2直流稳压电源电路 (11) 2.2.1电路原理图仿真 (11) 2.2.2仿真效果图 (11) 3.实物制作与性能测试 (12) 3.1音频功放实物制作 (12) 3.2性能测试 (13) 3.2.1功率性能测试 (13) 3.2.2频率响应测试 (14) 3.3直流稳压电源制作 (14) 3.4直流稳压电源的测试 (15) 4.收获以及体会 (15)
高保真音频功率放大器 一、设计任务书 二、总体方案 三、设计单元电路 一、设计任务书 (一). 题目 :高保真音频功率放大器 (二).设计任务：设计高保真音频功率放大器，接一个话筒实现伴音。 (三)、设计要求
基本要求 : (1）设计指标： ①输出功率10W/8Ω； ②频率响应20~20KHZ； ③效率>60﹪，失真小； (2).设计要求： 选择合适的功率放大器，实现对音频的放大，从而实现伴音。 二 . 总体方案 1．总体方案与原理说明 Ocl功率放大器是一种直接耦合的功率放大器，它具有频响宽、保真度高、动态特性好及易于集成化等特点。性能优良的集成功率放大器给电子电路功放级的调试带来了极大的方便。集成功率放大电路具有输出功率大、外围元件少、使用方便等优点，因此在音频放大电路中得到了广泛的应用。 本设计的主要内容为了实现声频信号的功率放大，我们通过讨论拓展添加一个话筒来实现伴唱效果。其基本电路包括将交变电压源转变为直流稳压源的电源电路，为实现声频与话筒信号相叠加我们使用加法电路以及功率放大电路。考虑到话筒的声频较小，我们考虑利用运算放大电路用于话筒声频放大。该设计任务选择比较合适的功率放大器，只能满足以下几个要求：①输出功率10W/8Ω； ②频率响应20~20KHZ；③效率>60﹪，失真小。另外还加了一个自制要求，加一个话筒可以进行伴唱。 该方案框图如图01所示。
图01 方案框图 该方案的功率放大器选择了TDA2003来实现音频功率放大，由于它具有电流输出功能强，谐波失真和交越失真小，个引脚都有交、直流短路保护的优点。
2.电源电路 在电子电路中，一般通用直流稳压电源供电。由交流电压源转变为直流稳压电源通常要经过变压器、整流、滤波和稳压电路。其流程图如图02所示。 图02 电源电路流程图 电源变压器（TS_MISC_25_TO_1）是将220V 的交变电压转变为我们所需的的电压值，然后通过全波镇流器（1B4B42）将转变后交流电压转变为直流电压，但整流过后的直流电压具有很大的的波纹，则需要滤波电路进行滤波得到较平滑的直流电压。在通过滤波后的电压会随电网电压、负载、温度的变动而变化。所以在滤波电路后可接上稳压电路（LM7809CT 、LM7909CT ），可以克服有电网电压的不稳定、负载的变化，以及波纹电压的的存在等因素所引起整流电压的不稳定，而输出稳定的直流电压。 所选方案：选用LM7809CT 、LM7909CT 来构成直流稳压电路，得到稳定输出的+9V 、—9V 直流电压。用来加法放大器和功放的工作供电。以下图03与图04为所选的LM7809CT 、LM7909CT 的引脚图。 1 LM7809CT LINE VREG COMMON VOLTAGE 2 L M 7909C T LINE VREG COMMON VOLTAGE 图03 图04 电源电路图示如下图05：
音频功率放大器的设计毕业论文
单刀音频功率放大器的设计 摘要 本次课程设计题目为音频功率放大器，简称音频功放，音频功率放大器主要用于推动扬声器发声，凡发声的电子产品中都要用到音频功放。 设计中主要采用OP07进行音频放大器的设计，OP07芯片是一种低噪声，非斩波稳零的双极性运算放大器集成电路。由于OP07具有非常低的输入失调电压（对于OP07A最大为25μV），所以OP07在很多应用场合不需要额外的调零措施。设计中的音频功率放大器主要由直流稳压电源、前置放大电路、二级放大电路和功率放大电路组成。前置放大电路采用了反相比例运算放大器，二级放大电路用一个低通滤波器和一个高通滤波器组成一个带通滤波器，功率放大电路采用了OCL电路。直流电源采用桥式电路进行整流，输出则采用了三端集成稳压器。 对前置放大电路和二级放大电路进行了输入、输出分析和频率响应分析。对功率放大电路进行了输入和输出功率分析。对直流电源进行了输出电压验证。最后对总电路进行了输入、输出
分析、频率响应分析、噪声分析。 关键词： OP07 音频功率放大器
目录 摘要................................................................ I Abstract.......................... 错误!未定义书签。第一章音频放大器的概述.. (1) 1.1音频放大电路的回顾 (1) 1.2音频功率放大器的介绍 (2) 1.2.1 A类(甲类)功率放大器 (3) 1.2.2 B类(乙类)功率放大器 (3) 1.2.3 AB类(甲乙类)功率放大器 (4) 1.2.4 C类(丙类)功率放大器 (4) 1.2.5 D类(丁类)功率放大器 (5) 1.3放大器的技术指标 (5) 第二章音频功率放大器的设计 (11) 2.1设计方案分析 (11) 2.2前置放大电路设计 (11) 2.3二级放大电路设计 (15) 2.2.1 低通滤波器设计 (15) 2.2.2 高通滤波器设计 (17) 2.2.3 二级放大电路电路设计 (20) 2.4功率放大器设计 (21) 2.5 直流稳压电源设计 (23)
电子技术课程设计报告——高保真音频功率放大器 上海大学机自学院自动化系 自动化 姓名:吴青耘 学号:16121324 指导老师: 李智华 2018年6月29日

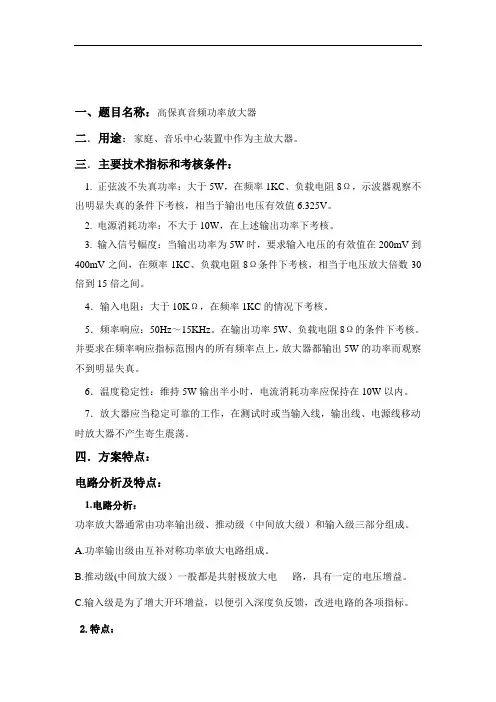

一、项目名称 高传真音频功率放大器 二、用途 家庭、音乐中心装置中作主放大器 三、主要技术指标 1. 正弦波不失真输出功率Po＞5W (f=1kHz,RL=8Ω) 2. 电源消耗功率P E＜10W ( Po＞5W ) 3. 输入信号幅度VS=200～400mV （f=1kHz，RL=8Ω， Po＞5W ) 4. 输入电阻Ri＞10kΩ( f=1kHz ) 5. 频率响应BW=50Hz～10kHz ( R L=8Ω，Po＞5W) 四、设计步骤 1．电路形式
