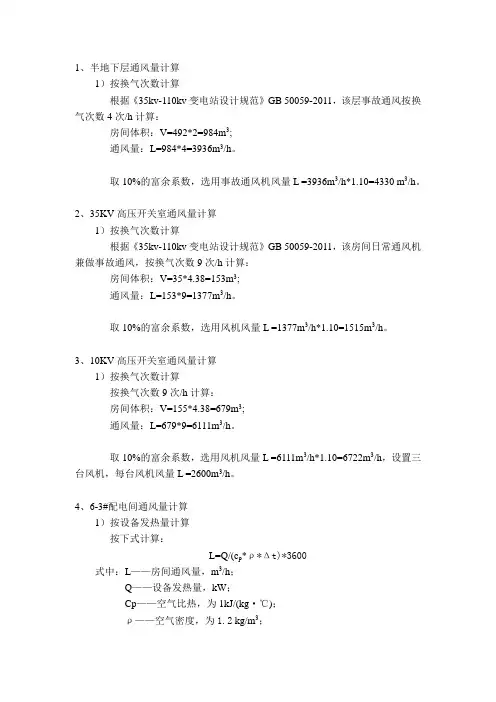

全面排风消除室内余热的通风量计算公式：
0.28av Q
L c t ρ=??（1）
L——通风换气量（m 3/h ）;
Q——室内显热发热量（W ）；
t p ——室内排风设计温度（℃）；
t s ——送风温度（℃）；

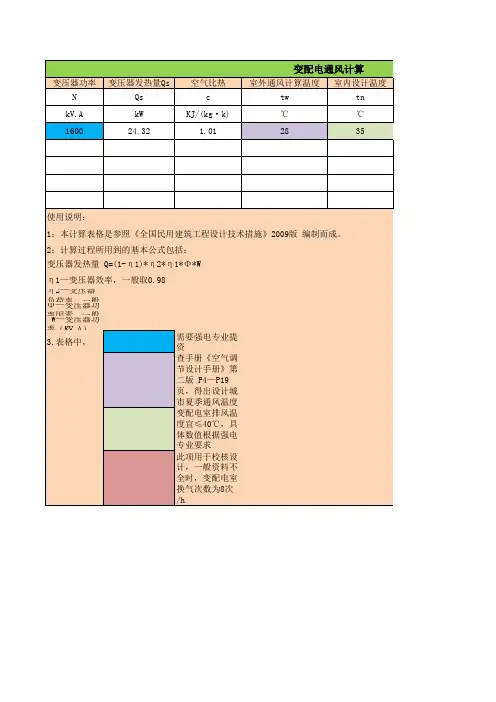

1、主变
（油浸式不考虑散热器）主变散热量：74kW （单台容量）
送风温度取夏季通风室外计算温度：26.6℃，空气密度1.179kg/m 3；
进风与排风温差不超过15℃，且夏季排风温度不超过45℃，故取排风设计温度：40℃，空气密度1.128kg/m 3；
平均密度：1.1535kg/m 3
代入式（1）：
37400016928.95m /h 0.28 1.1535 1.01(4026.6)
L ==???-事故排风换气次数：10次/h ，单个主变容积2244m 3，则事故排风量：22440m 3/h;风机选型：
每个主变压器室选用2台屋顶轴流风机，单台风机风量（考虑10%的余量）：按照事故风量选型。
风机性能参数：12900m 3/h ，全压115Pa ，功率0.75Kw ，噪音65dB （RASNo.800,转速560）
风机重量：109kg 。
屋顶留洞：870mm*870mm ，基础高度300mm ，风机底座1030x1030
风机共6台，每个主变压器室屋顶设两台。
进风百叶面积（每个主变）：
室外平均风速：3.5m/s ，总风量22440m 3/h ，50%遮挡系数，则进风百叶总面积：
3.56m 21000*2000(2个)
2、站用变
散热量：8.662kW 各设计参数同主变；
386621981.6m /h 0.28 1.1535 1.01(4026.6)
L ==???-事故排风换气次数：10次/h ，单个主变容积306.25m 3，则事故排风量：
3062.5m 3/h ；风机选型：
每个站用变用1台屋顶轴流风机，按事故排风量选型，单台风机风量（10%余量）：3368.75m 3/h 。
风机性能参数：4300m 3/h ，全压91Pa ，功率0.25kW ，噪音57dB ，，转速720。屋顶留洞：570mm*570mm ，基础高度300mm ，风机底座705x705，（RASNo.500,
转速720）
风机重量：44kg
风机共2台，每个站用变1台。
进风百叶面积：
室外平均风速：3.5m/s ，总风量3062.5m 3/h ，50%遮挡系数，则进风百叶总面积：0.486m 2，500mm*1000mm （每个站用变1个）
3、电容器室
散热量：48kW （单台），共6台
送风温度取夏季通风室外计算温度：26.6℃
电器设备运行房间夏季室内温度不宜超过40℃，这里取40℃
代入式（1）：
348000665885.6m /h 0.28 1.1535 1.01(4026.6)
L ?==???-事故排风换气次数：12次/h ，电容器室容积：5819.58m 3，事故排风量：12×5819.58=69834.963m /h ；
《建筑设计防火规范》电容器室面积702m 2，大于200m 2，且不具备自然排烟条件，排烟量计算：
60×702=42120m 3/h ；
风机选型
按照事故排风量选用风机：共7台轴流风机，安装在侧墙。并考虑安全系数（7台）
风机性能参数：
（1）风量10739m 3/h ，全压177Pa ，功率0.75kW ，转速1450，叶轮直径560mm
（1台），预留洞670mm （T35-11No5.6）
（2）风量10128m 3/h ，全压98Pa ，功率0.37kW ，转速960，叶轮直径630mm
（6台），预留洞740mm （T35-11No6.3）
进风百叶面积：
室外平均风速：3.5m/s ，总风量69834.963m /h ，50%遮挡系数，则进风百叶总面积：11.08m 2，700mm*1400mm(12个)
电缆隧道通风计算：
电缆隧道1面积：346.72m 2，深度4m ，体积1386.88m 3
电缆隧道2面积：96.5m 2，深度3.5m ，体积337.75m 3
电缆隧道3面积：5.74+7.08=12.82m 2，深度2.3m ，体积29.49m 3
电缆隧道4面积：9.3+7.4=16.7m 2，深度3.5m ，体积58.45m 3
电缆隧道5面积：32.9+32.9=65.8m 2，深度4.0m ，体积263.2m 3
电缆隧道总体积：2075.77m 3
《电力电缆隧道设计规程》DL/T5484-2013电缆隧道事故通风量：
按最小6次/h 换气，事故通风量：2075.77*6=12454.62m 3/h
设置2条进风土建风道，土建风道风速按3.5m/s计算，土建风道尺寸：700mm*700mm，考虑土建施工需要，取风道尺寸800mm*800mm，仍按风道风速 3.5m/，校核通风量：0.8*0.8*3.5*3600*2=16128m3/h，换气次数：16128/2075.77=7.8次/h，满足规程不小于6次/h的要求。
送、排风机选用离心式屋顶风机，各两台，考虑10%的富裕量，风机性能参数：送风机：9004m3/h-359Pa-2.2kW-1450r/min-128kg；风机高995mm。
风机基础尺寸：740mm*740mm*50mm，两台。
排风机：8899m3/h-375Pa-2.2kW-1450r/min-53kg，风机高830mm。
风机基础尺寸：705mm*705mm*50mm，两台。
通风设计说明：
1.生产综合楼地下电缆隧道根据隧道电缆正常运行状态下最大载流量通过能力、满足人员检修新风量、满足最小换气次数6次的事故通风量，取三者计算通风量的最大值作为隧道通风量。本工程分别设置2台离心式屋顶送风机和离心式屋顶排风机，分别通过土建进风风道和排风风道远隧道连通；单台送风机风量为9004m3/h,电机功率为
2.2KW，单台排风机风量为8899m3/h，电机功率为2.2kW，满足换气次数、人员检修及散热需要。风机与温度监测系统联动,当隧道温度大于40°C时,开启人孔及风机进行散热.当运行人员检修时,必须先通风15min方可进入.在风道与隧道接口处设置动作温度为70℃的防火阀，若排风温度超过70℃防火阀关闭,关闭后联动关闭相应的风机.通风系统与消防报警系统联锁,若发生火灾自动切断电源；火灾后,确认无火灾危险,开启排烟风机排出烟气。
2.220kVGIS室采用机械进风,机械排风方式。机械进风系统有低噪声柜式风机及风管系统构成，机械排风由轴流风机及风管系统承担，通风系统整体采用上下联合排风和中部进风的方式。通风系统兼做事故通风、正常排风及火灾后的排烟功能。设置低噪音柜式风机1台,风机风量42100m3/h,全压405Pa，电机功率11kW；轴流风机7台，其中风量14498m3/h,全压125Pa，电机功率0.75kW为1台，风量8471m3/h,全压103Pa，电机功率0.37kW为6台。平时根据实际需要手动或远程自动开启进、排风机进行通风换气；事故状态下,由六氟化硫气体报警控制系统开启进、排风机进行事故通风；通风系统与消防报警联动,火灾时,切断所有风机电源,关闭电动铝合金通风百叶窗.火灾后,确认无火灾危险,开启排烟风机与百叶窗排出烟气。
3.66kVGIS室采用机械进风,机械排风方式。机械进风系统有低噪声柜式风机及风管系统构成，机械排风由轴流风机及风管系统承担，通风系统整体采用上下联合排风和中部进风的方式。通风系统兼做事故通风、正常排风及火灾后的排烟功能。设置低噪音柜式风机1台,风机风量27070m3/h,全压345Pa，电机7.5kW；轴流风机10台，其中风量2977m3/h,全压76Pa，电机功率0.09kW为5台，风量流量2737m3/h,全压71Pa，电机功率0.09kW为5台。平时根据实际需要手动或远程自动开启进、排风机进行通风换气；事故状态下,由六氟化硫气体报警控制系统开启进、排风机进行事故通风；通风系统与消防报警联动,火灾时,切断所有风机电源,关闭电动铝合金通风百叶窗.火灾后,确认无火灾危险,开启排烟风机与百叶窗排出烟气。
4.蓄电池室采用自然进风,机械排风方式。自然进风口为双层防雨电动铝合金
百叶窗，机械排风由轴流式屋顶排风机承担。通风换气量考虑同时满足正常通风排热和事故通风的需要，以及火灾后的排烟。事故通风换气次数按12次/h考虑，事故风机兼作正常排风用.设置轴流式屋顶排风机2台，单台风机风量3470m3/h，全压172Pa，电机功率0.37kW，风机选用防爆型。通风系统与温度监测系统联动,当夏季室内运行温度大于30°C时,开启通风系统排出室内余热；通风系统与消防报警联锁,火灾时,切断风机电源.火灾后,确认无火灾危险,开启通风系统排出烟气。
5.电容器室采用自然进风,机械排风方式.自然进风口为双层防雨电动铝合金百叶窗，机械排风由轴流风机及风管系统承担。通风换气量考虑同时满足正常通风排热和事故通风的需要，以及火灾后的排烟。事故通风换气次数不小于12次/h,事故风机兼作正常排风用.设置轴流风机7台，其中风机风量10128m3/h,全压98Pa，电机功率0.37kW为6台，风机风量10739m3/h,全压177Pa，电机功率0.75kW 为1台。通风系统与消防报警联动,火灾时,切断风机电源,关闭百叶窗.火灾后,确认无火灾危险,开启排烟风机高速挡与百叶窗排出烟气。
6.主变压器室采用自然进风,机械排风方式.自然进风口为双层防雨电动铝合金百叶窗，机械排风由轴流式屋顶排风机承担.设置轴流式屋顶排风机2台（单个主变压器室），单台风机风量12900m3/h,全压115Pa，电机0.75kW.通风系统与消防报警联动,火灾时切断电源停止运行.火灾后,确认无火灾危险,开启风机排出烟气.
7.站用变室采用自然进风,机械排风方式.自然进风口为双层防雨电动铝合金百叶窗，机械排风由轴流式屋顶排风机承担.设置轴流式屋顶排风机1台（单个占用变室），单台风机风量4300m3/h,全压91Pa，电机功率0.25kW.通风系统与消防报警联动,火灾时切断电源停止运行.火灾后,确认无火灾危险,开启风机排出烟气.
8.卫生间采用门下百叶并结合外窗自然进风，吊顶式管道排气扇机械排风的通风方式.排气扇自带开关,由电气设在照明开关旁.排气扇应严格按制造厂所提要求进行安装，位置现场可稍作调整.
9.消防水泵房采用采用自然进风,机械排风方式.自然进风口为双层防雨电动铝合金百叶窗，机械排风由壁式轴流风机承担.通风换气量按同时满足正常通风排湿和火灾后排烟的需要，其中正常通风换气次数不小于6次。设置轴流风机1台，风机风量3370m3/h,全压76Pa，电机功率0.12kW.通风系统与消防报警联动,火灾时切断电源停止运行.火灾后,确认无火灾危险,开启风机排出烟气.
10.电缆竖井采用自然进风,机械排风方式。自然进风口为防火风口，机械排风由轴流风机承担。通风换气量按同时满足人员检修、隧道排热和火灾后排烟的需要，且通风换气次数不小于6次/h。设置轴流风机1台，风机风量3074m3/h,全压218Pa，电机功率0.25kW。通风系统与消防报警联动,火灾时切断电源停止运行.火灾后,确认无火灾危险,开启风机排出烟气.防火风口为70℃熔断，若排风温度超过70℃防火阀熔断关闭,关闭后联动关闭相应的风机。
11.风机安装位置以墙上预留孔洞位置为准,根据厂家所提技术要求及94K101-1《轴流式通风机安装》及94K101-2《玻璃钢屋顶风机基础及安装》中的相关图集进行安装。
12.所有电动铝合金百叶窗具备双层防雨防尘、电动调节。在接到消防报警信号能联锁关闭。百叶窗分区域控制,控制器预留通讯接口,可实现远程监视和控制功能.控制箱由百叶窗厂家成套提供.百叶窗参见厂家说明书进行安装,位置以
墙上预留孔洞位置为准.
13.主要设备材料在图纸中进行了编号，其规格型号与本册图纸设备材料汇总表中的设备编号相对应。
空调说明：
1.主控制室采用3台单冷型基站空调进行空气调节，以使夏季室内环境温度26~28℃，单台机组的制冷为:7.5kW(3台)。空调可实现远方及就地控制,控制部分由厂家成套提供.
2.空调室内机安装位置可根据室内装饰作调整.空调机的冷媒管连接必须严密无渗漏;冷媒管安装位置可根据现场实际情况决定,并尽量沿室内墙角布置以免影响.确保建筑立面美观。冷凝水管保温后就近接至室外排放，并确保排水顺畅及保温层表面不结露.冷媒管穿墙孔安装后必须密封,雨水不得渗入室内.空调机的安装应由专业的安装单位严格按供货商提供的技术文件进行.空调室外机就近安装在空调房间的室外屋面及土建专门设置的安装平台。
3.设备材料编号见本册图纸中的设备汇总表。
