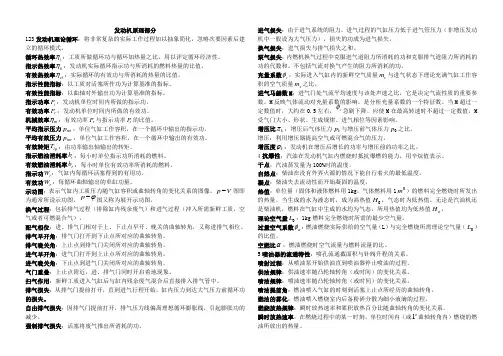

发动机原理部分
123发动机理论循环：将非常复杂的实际工作过程加以抽象简化，忽略次要因素后建立的循环模式。 循环热效率t η：工质所做循环功与循环加热量之比，用以评定循环经济性。
指示热效率it η：发动机实际循环指示功与所消耗的燃料热量的比值。
有效热效率et η：实际循环的有效功与所消耗的热量的比值。
指示性能指标：以工质对活塞所作功为计算基准的指标。
有效性能指标：以曲轴对外输出功为计算基准的指标。
指示功率i P ：发动机单位时间内所做的指示功。
有效功率e P ：发动机单位时间内所做的有效功。
机械效率m η：有效功率e P 与指示功率i P 的比值。
平均指示压力mi p ：单位气缸工作容积，在一个循环中输出的指示功。
平均有效压力me p ：单位气缸工作容积，在一个循环中输出的有效功。
有效转矩tq T ：由功率输出轴输出的转矩。
指示燃油消耗率i b ：每小时单位指示功所消耗的燃料。
有效燃油消耗率e b ：每小时单位有效功率所消耗的燃料。
指示功i W ：气缸内每循环活塞得到的有用功。
有效功e W ：每循环曲轴输出的单缸功量。
示功图：表示气缸内工质压力随气缸容积或曲轴转角的变化关系的图像。p V -图即为通常所说示功图，p ?-图又称为展开示功图。
换气过程：包括排气过程（排除缸内残余废气）和进气过程（冲入所需新鲜工质，空气或者可燃混合气）。
配气相位：进、排气门相对于上、下止点早开、晚关的曲轴转角，又称进排气相位。
排气早开角：排气门打开到下止点所对应的曲轴转角。
排气晚关角：上止点到排气门关闭所对应的曲轴转角。
进气早开角：进气门打开到上止点所对应的曲轴转角。
进气晚关角：下止点到进气门关闭所对应的曲轴转角。
气门重叠：上止点附近，进、排气门同时开启着地现象。
扫气作用：新鲜工质进入气缸后与缸内残余废气混合后直接排入排气管中。
排气损失：从排气门提前打开，直到进气行程开始，缸内压力到达大气压力前循环功的损失。 自由排气损失：因排气门提前打开，排气压力线偏离理想循环膨胀线，引起膨胀功的减少。 强制排气损失：活塞将废气推出所消耗的功。
进气损失：由于进气系统的阻力，进气过程的气缸压力低于进气管压力（非增压发动机中一般设为大气压力），损失的功成为进气损失。
换气损失：进气损失与排气损失之和。
泵气损失：内燃机换气过程中克服进气道阻力所消耗的功和克服排气道阻力所消耗的功的代数和。不包括气流对换气产生的阻力所消耗的功。
充量系数c φ：实际进入气缸内的新鲜空气质量c m 与进气状态下理论充满气缸工作容积的空气质量s m 之比。
进气马赫数M ：进气门处气流平均速度与该处声速之比，它是决定气流性质的重要参数。M 反映气体流动对充量系数的影响，是分析充量系数的一个特征数。当M 超过一定数值时，大约在0.5左右，c φ急剧下降。应使M 在最高转速时不超过一定数值，M 受气门大小、形状、生成规律、进气相位等因素影响。
增压比k π：增压后气体压力k p 与增压前气体压力0p 之比。
增压：利用增压器提高空气或可燃混合气的压力。
增压度k ?：发动机在增压后增长的功率与增压前的功率之比。
4抗爆性：汽油在发动机气缸内燃烧时抵抗爆燃的能力，用辛烷值表示。
干点：汽油蒸发量为100%时的温度。
自然点：柴油在没有外界火源的情况下能自行着火的最低温度。
凝点：柴油失去流动性而开始凝固的温度。
热值：单位量（固体和液体燃料用1kg ，气体燃料用13m ）的燃料完全燃烧时所发出的热量。当生成的水为液态时，成为高热值0H ，气态时为低热值。无论是汽油机还是柴油机，燃料在气缸中生成的水均为气态，所用热值均为低热值u H 。
理论空气量0L ：1kg 燃料完全燃烧时所需的最少空气量。
过量空气系数a φ：燃油燃烧实际供给的空气量（L ）与完全燃烧所需理论空气量（0L ）的比值。 空燃比α：燃油燃烧时空气流量与燃料流量的比。 5喷油器的流通特性：喷孔流通截面积与针阀升程的关系。
喷射过程：从喷油泵开始供油直到喷油器停止喷油的过程。
供油规律：供油速率随凸轮轴转角（或时间）的变化关系。
喷油规律：喷油速率随凸轮轴转角（或时间）的变化关系。
喷油提前角：燃油喷入气缸的时刻到活塞上止点所经历的曲轴转角。
燃油的雾化：燃油喷入燃烧室内后备粉碎分散为细小液滴的过程。
燃烧放热规律：瞬时放热速率和累积放热百分比随曲轴转角的变化关系。
瞬时放热速率：在燃烧过程中的某一时刻，单位时间内（或1o 曲轴转角内）燃烧的燃油所放出的热量。
累积放热百分比：从燃烧开始到某一时刻为止已经燃烧的燃油与循环供油量的比值。
放热规律三要素：燃烧放热始点（相位）、放热持续期、放热率曲线形状。
柴油机的混合气形成方式：空气雾化混合和壁面油膜蒸发混合。
空气雾化混合：将燃油喷射到空间经行雾化，通过燃油与空气之间的相互运动和扩散，在空间形成可燃混合气的方式。
壁面油膜蒸发混合：燃油沿壁面顺气流喷射，在强烈的涡流作用下，在燃烧室壁面上形成一层很薄地油膜，油膜蒸发形成可燃混合气。
涡流比Ω：涡流转速与发动机转速之比。
进气涡流：在进气过程中形成的绕气缸轴线旋转的有组织的气流运动，进气涡流是需要人为组织的。 挤流：压缩过程中，当活塞接近上止点时，由活塞顶面挤入燃烧室凹坑内的涡流。
湍流：在气缸中形成的无规则的小尺度气流运动，又称微涡流。
滚流：在进气过程中形成的垂直于气缸轴线的有组织的空气旋流，也称纵流。
6汽油机正常燃烧过程：唯一地由定时的火花点火，火焰前锋以正常速度传遍整个燃烧室。 点火提前角：从发出电火花到上止点间的曲轴转角。
7发动机的功率标定：根据发动机的特性、用途、寿命、可靠性及使用条件等人为规定该产品在标准大气条件下输出的有效功率以及对应的转速。
负荷特性：当转速不变时，发动机的性能指标（e b 、B 等）随负荷而变化的关系。
柴油机的负荷特性：当柴油机保持一转速不变，移动喷油泵齿条或拉杆位置，改变每循环供油量b ?，燃油消耗量B 、有效燃油消耗率e b 等随负荷e P （或tq T 、me p ）而变化的关系。
汽油机的负荷特性：当汽油机的转速保持不变，而逐渐改变节气门开度，同时调节测功器负荷，以保持转速不变；此时，燃油消耗量B 、有效燃油消耗率e b 随负荷e P （或tq T 、
me p ）变化而变化的关系。
速度特性：发动机在油量调节机构（油量调节齿条、拉杆或节气门开度）保持不变的情况下，主要性能指标（转矩、油耗、功率、排气温度、烟度等）随发动机转速的变化规律。
柴油机的速度特性：喷油泵的油量调节机构（齿条或气门拉杆）位置固定，柴油机的有效功率e P 、有效转矩tq T 、有效燃油消耗率e b 、燃油消耗量B 等性能指标随转速n 变化的关系。
汽油机的速度特性：当汽油机的节气门开度一定，其有效功率e P 、
有效转矩tq T 、有效燃油消耗率e b 、燃油消耗量B 等性能指标随转速n 变化的关系。
调速特性：喷油泵调速手柄位置固定，在调速器起作用时，柴油机的性能指标随转速的变化关系。 瞬时调速率1σ： 过渡过程中，转速波动的瞬时增长百分比。
稳定调速率2σ：柴油机实际运转时的转速波动相对于全负荷转速的变化范围。
万有特性：负荷和转速都变化时，发动机性能指标的变化规律。
8）1、发动机排放污染物：CO ,HC,NOx,PM
生成条件：CO ：燃烧不完全燃烧（阿尔法小于14.9时，混合不均匀产生缸内温度超过2000摄氏度时，CO2和H2O 裂解产生.
HC ：冷激效应，油膜和沉积物吸附，火焰淬熄，未燃碳氢化合物均会产生。
NOx:主要取决于燃烧温度及氧的浓度，温度超过2000摄氏度时氧的浓度高并滞留时间长时大量生成。
PM:主要成分含铅汽油中铅和汽油中硫造成的硫酸盐，在碳碳烟形成多，氧化少时大量排放。
光化学微粒，当HC 浓度大于NOx 浓度的3倍时，在阳光照射下，诱发下产生O3和过氧酰基硝酸盐组成的光化学烟雾。
2、影响汽油机有害排放物的主要因素：混合气成分、点火正时、负荷、转速、工况、废气再循环率。
3、汽油机内净化技术：⑴、废气再循环，⑵、燃烧系统优化设计，⑶、提高点火能量和怠速转速，⑷、汽油机直喷分层燃烧，（5）、电控燃油喷射。
4、汽油机机外净化技术：①曲轴箱强制通风系统②燃油蒸发控制系统③三元催化转化器。
5、影响柴油机有害排放物生成的主要因素:混合气成分、喷油时刻（延迟喷射是降低氮氧化物的主要措施，延迟喷射可以减少氮氧化物的生成）
6、柴油机机内净化技术：⑴增压中冷技术⑵改进进气系统⑶改进喷油系统（高压喷射、推迟喷油提前角、减少喷孔直径、减小喷油嘴压力室容积和高压共轨电控燃油喷射）⑷改改进燃烧系统⑸降低机油消耗⑹废气再循环⑺提高燃油品种。
7、柴油机机外净化技术：⑴微粒捕集器⑵氧化催化转化器⑶氮氧化物还原催化转化器⑷四元催化转化器。
8、强化系数：平均有效压力与活塞平均速度乘积。
汽车理论部分
汽车动力性及指标：指汽车在良好路面上直线行驶时由汽车受到的纵向外力决定的，所能达到的平均行驶速度 最高车速，加速时间，最大爬坡度
滚动阻力系数：车轮在一定条件下滚动时所需之推力与车轮负荷之比
附着力：地面对轮胎切向反作用力的极限值
附着系数：φ=F φ/Fz
汽车驱动力：地面对驱动轮的反作用力 Ft=Tt/r
加速阻力：汽车加速行驶时，需要克服其质量加速运动时的惯性力Fj=δm du/dt
汽车动力因数:(Ft-Fw)/G为汽车的动力因数并以D表示D=Ψ+ (δdu)/(gdt)
汽车的燃料经济性及指标:在保证动力性的条件下,汽车以尽量少的燃油消耗量经济行驶的能力
单位行程的燃料消耗量
汽车动力装置参数的内容:发动机的功率,传动系的传动比
比功率:单位汽车总质量具有的发动机功率
道路阻力系数：单位汽车总质量克服滚动阻力和坡度阻力的能力Ψ=f+i
迟滞损失:施加负荷后，突然撤销力量，应变不会与力量同时消失，而且应变不会恢复到零，这种现象叫迟滞损失
汽车制动性：汽车行驶时能在短距离内停车且维持行驶方向稳定性和在下长坡时能为诶吃一定车速的能力
汽车制动性的评价标准：制动效能，即制动距离与制动减速度制动效能的恒定性，即抗热衰退性能制动时汽车的方向稳定性
制动器制动力：在轮胎周缘为了克服制动器摩擦力矩所需的力
地面制动力：汽车受到与行驶方向相反的外力时，才能从一定的速度制动到较小的车速或直至停车，外力主要由地面提供，称为地面制动力
地面附着力：轮胎与地面间的摩擦力
车轮滑移（动）率：滑移率是在车轮运动中滑动成分所占的比例
制动力系数：地面制动力与垂直载荷之比
滑移附着系数：s=100%的制动力系数
峰值附着系数：制动力系数的最大值
同步制动系数：实际制动器制动力分配曲线与理想制动器制动力分配曲线交点处的附着系数成为同步附着系数
制动距离及有关因素：当车速为u0时，从驾驶员开始操纵控制装置（制动踏板）到汽车完全停住为止所驶过的距离制动踏板力，路面附着条件，车辆载荷，发动机
制动效能的恒定性：制动器温度上升之后，摩擦力就会有显著下降，发生制动器热衰退现象，而制动器的恒定性，主要指的是抗热衰退性
制动跑偏：制动汽车时自动向左或向右偏驶的现象
制动侧滑：是指制动汽车的某一轴或两轴发生横向移动
汽车的操纵性：在驾驶者不感动过分紧张，疲劳的条件下，汽车能遵循驾驶者通过转向系及转向车轮给定的方向行驶
汽车的稳定性：当遭遇外界干扰时，汽车能抵抗干扰而保持稳定行驶的能力
汽车的稳态响应：汽车的时域响应不随时间变化
汽车的动（瞬）态响应：汽车的时域响应随时间变化
汽车稳定性因素K：表征汽车稳定响应的一个重要参数
侧偏角：接触印迹的中心线aa不只是和车轮平面错开一定距离，而且不再与车轮平面cc平行，aa 与cc的夹角α即为侧偏角
侧偏力：车轮中心沿Y轴方向将作用有侧向力Fy，相应的在地面上产生地面侧向反作用力FY，FY也称侧偏力
侧偏回正力矩及有关因素：使转向车轮回复到直线行驶位置的主要回复力之一垂直载荷，轮胎尺寸，轮胎压力，地面切向反作用力
汽车临界速度：表征过多转向量的一个参数
汽车特征车速：表征不足转向量的一个参数
汽车的行驶平顺性及评价指标：保持汽车在行驶过程中产生的振动和冲击环境对乘员舒适性的影响在一定界限之内乘员主观感觉的舒适性
第4章练习题 一、解释术语 1、不规则燃烧 2、点火提前角 3、空燃比 二、选择题 1．提高汽油机的压缩比，要相应提高所使用汽油的（） A、热值 B、点火能量 C、辛烷值 D、馏程 2．汽油机的燃烧过程是（） A、温度传播过程 B、压力传播过程 C、热量传播过程 D、火焰传播过程 3、汽油机混合气形成过程中，燃料（）、燃料蒸汽与空气之间的扩散同步进行。 A、喷射 B、雾化 C、蒸发 D、混合 4、下面列出的（）属于汽油机的燃烧特点。 A、空气过量 B、有时缺氧 C、扩散燃烧 D、混合气不均匀 5、汽油机爆震燃烧的根本原因是远端混合气（） A、自燃 B、被火花塞点燃 C、火焰传播不到 D、被压缩 6、汽油机的火焰速度是（） A、燃烧速度 B、火焰锋面移动速度 C、扩散速度 D、气流运动速度 7、提高压缩比使汽油机的爆震倾向加大，为此，可采取（）的措施。 A、减小喷油提前角 B、减小点火提前角 C、加大喷油提前角 D、加大点火提前角 三、填空题 1、根据汽油机燃烧过程中气缸压力变化的特点，可以将汽油机燃烧过程分为、和三个阶段。 2、汽油机混合气的形成方式可以分为和两种。 3、压缩比是发动机热效率的重要因素。但高压缩比会给汽油机增加的趋 势。
4、对液态燃料，其混合气形成过程包括两个基本阶段： 和。 5、燃油的雾化是指燃油喷入_________________后被粉碎分散为细小液滴的过程。 6、发动机转速增加时，应该相应地____________点火提前角。 7、在汽油机上调节负荷是通过改变节气门开度来调节进入气缸_______________的多 少。 四、简答题 1、P—φ图上画出汽油机正常燃烧，爆震燃烧和早燃的示功图，并简要说明它们的区别？ 2. 用示功图说明汽油机点火提前角过大、过小，对燃烧过程和发动机性能的影响。 3. 汽油机燃烧室组织适当的紊流运动的作用有哪些？
汽车构造试题及答案题库 汽车构造试题1 一、填空题(每空0.5分，共30分) 1.现代汽车的类型虽然很多，各类汽车的总体构造有所不同，但它们的基本组成大体都可分为车身、、和四大部分。 2.汽车用活塞式内燃机每一次将热能转化为机械能，都必须经过、、和这样一系列连续工程，这称为发动机的一个。 3.机体组包括、、、、、等;活塞连杆组包括、、、等;曲轴飞轮组包括、等。 4.采用双气门弹簧时，双个弹簧的旋向必须相 (同、反)。 5.过量空气系数α>1，则此混合气称为混合气;当α 6.汽油滤清器的作用是清除进入前汽油中的和，从而保证和的正常工作。 7.废气涡轮增压器主要由、两部分组成。 8.按结构形式，柴油机燃烧室分成两大类，即燃烧室，其活塞顶面凹坑呈、等; 燃烧室，包括和燃烧室。 9. 和是喷油器的主要部件，二者合称为针阀偶件。 10.目前大多数柴油机采用的是喷油泵。 11.现代汽车发动机多采用和相结合的综合润滑方式，以满足不同零件和部位对润滑强度的要求。 12.曲轴箱的通风方式有和两种方式。 13.摩擦片式离合器基本上是由、、和四部分组成。 14.汽车行驶系由、、、四部分组成。 15.转向桥由、、和等主要部分组成。 16.汽车制动系一般至少装用套各自独立的系统， 即和。 二、判断题(正确打√、错误打×,每题0.5分，共7分) 1.多缸发动机各气缸的总容积之和，称为发动机排量。 ( x )
2.活塞顶是燃烧室的一部分，活塞头部主要用来安装活塞环，活塞裙部可起导向的作用。( v ) 3.活塞径向呈椭圆形，椭圆的长轴与活塞销轴线同向。 ( x ) 4.对于四冲程发动机，无论其是几缸，其作功间隔均为180°曲轴转角。 (x ) 5.真空加浓装置起作用的时刻，决定于节气门下方的真空度。 ( v ) 6.化油器式汽油机形成混合气在气缸外已开始进行而柴油机混合气形成是在气缸内。( v ) 7.所谓柱塞偶件是指喷油器中的针阀与针阀体。 ( x ) ( x ) 9.喷油泵是由柴油机曲轴前端的正时齿轮通过一组齿轮传动来驱动的。 ( v ) 10.机油细滤器滤清能力强，所以经过细滤器滤清后的机油直接流向润滑表面。( x ) 11.转向轮偏转时，主销随之转动。 ( x ) 12.所有汽车的悬架组成都包含有弹性元件。 (v ) 13.采用独立悬架的车桥通常为断开式。 (v ) 14.双向双领蹄式车轮制动器在汽车前进与后退制动时，制动力相等。 ( v ) 三、选择题(每题1分，共10分) 1.摇臂的两端臂长是( )。 A、等臂的 B、靠气门端较长 C、靠推杆端较长 2.获最低耗油率的混合气成份应是( )。 A、α=1.05～1.15 B、α=1 C、α=0.85～0.95 3.怠速喷口在( )。 8.柱塞的行程是由驱动凸轮的轮廓曲线的最大齿径决定的，在整个柱塞上移的行程中，喷油泵都供油。 A、节气门下方 B、主喷管内 C、加速喷口内
《内燃机理论与结构》复习参考题 1、汽车发动机是如何分类的？ 2、发动机功率是根据什么标定的？ 3、什么叫发动机排量？如何计算？它有什么意义？ 4、怎样计算发动机压缩比？ 5、什么是发动机的特性曲线？什么是速度特性？什么是外特性？外特性有什么重 要意义？ 6、从工作冲程角度，化油器式汽油机与柴油机有哪些共同点和不同点？ 7、简述废气涡轮增压器工作原理。 8、二冲程发动机与四冲程发动机（化油器式）相比有哪些优缺点？ 9、汽车发动机由哪两大机构五大系统组成？ 10、曲柄连杆机构的功用是什么？由哪些部件组成？工作特点如何？ 11、汽缸体结构形式？缸套的形式？ 12、汽缸衬垫的作用是什么？ 13、气环的断面形状有哪些（主要的三种）？各有什么优缺点？ 14、活塞环间隙有哪些？过大或过小有什么不好？ 15、扭曲环优点是什么？ 16、活塞分哪几部分？活塞常用什么材料？ 17、活塞销与活塞销座孔、连杆小头的连接配合为什么常采用全浮式？ 18、常用连杆材料？ 19、曲轴的作用是什么？由哪些部分组成？什么材料？ 20、曲轴受到哪些力的作用？ 21、曲轴的形状除了与承受的载荷有关，还与哪些因素有关？ 22、曲轴轴承有哪两种？ 23、飞轮的作用？ 24、配气机构的作用是什么？配气机构的分类有哪些？ 25、在配气机构中凸轮轴的结构与什么因素有关？ 26、凸轮轴上置与凸轮轴下置相比较有何优点？ 27、什么是充气效率？什么叫配气相位？什么是发动机配气相位图？ 28、发动机进排气门为什么要早开、晚关？ 29、液压挺柱工作原理？ 30、何谓气门间隙？为什么要留有气门间隙？气门间隙过大或过小引发什么问题？ 31、汽油机燃料供给系的功用是什么？由哪些主要部件组成？ 32、爆震是怎样产生的？产生爆震的原因有哪些？ 33、什么是汽油的抗爆性？汽油的辛烷值怎么得到？ 34、国产汽油有哪些牌号？怎样合理选择发动机所用汽油？ 35、化油器的作用是什么？对化油器有什么要求？ 36、什么是过量空气系数？
第一章 1简述发动机的实际工作循环过程。 答: 2画出四冲程发动机实际循环的示功图，它与理论示功图有什么不同？说明指示功的概念和意义。 理论循环中假设工质比热容是定值，而实际气体随温度等因素影响会变大，而且实际循环中还存在泄露损失.换气损失燃烧损失等，这些损失的存在，会导致实际循环放热率低于理论循环。指示功时指气缸内完成一个工作循环所得到的有用功Wi,指示功Wi反映了发动机气缸在一个工作循环中所获得的有用功的数量。 4什么是发动机的指示指标？主要有哪些？ 答：以工质对活塞所作之功为计算基准的指标称为指示性能指标。它主要有：指示功和平均指示压力.指示功率.指示热效率和指示燃油消耗率。 5什么是发动机的有效指标？主要有哪些？ 答:以曲轴输出功为计算基准的指标称为有效性能指标。主要有：1）发动机动力性指标，包括有效功和有效功率.有效转矩.平均有效压力.转速n和活塞平均速度；2）发动机经济性指标，包括有效热效率.有效燃油消耗率；3）发动机强化指标，包括升功率PL.比质量me。强化系数PmeCm. 第二章
1为什么发动机进气门迟后关闭.排气门提前开启？提前与迟后的角度与哪些因素有关/ 答：进气门迟后关闭是为了充分利用高速气流的动能，从而实现在下止点后继续充气，增加进气量。排气门提前开启是由于配气机构惯性力的限制，若在活塞到下止点时才打开排气门，则在排气门开启的初期，开度极小，废弃不能通畅流出，缸内压力来不及下降，在活塞向上回行时形成较大的反压力，增加排气行程所消耗的功。在发动机高速运转时，同样的自由排气时间所相当的曲轴转角增大，为使气缸内废气及时排出，应加大排气提前角。 2四冲程发动机换气过程包括哪几个阶段，这几个阶段时如何界定的？ 答：1）自由排气阶段：从排气门打开到气缸压力接近于排气管内压力的这个时期。 强制排气阶段：废气是由活塞上行强制推出的这个时期。 进气过程：进气门开启到关闭这段时期。 气门重叠和燃烧室扫气：由于排气门迟后关闭和进气门提前开启，所以进.排气门同时
一、发动机的性能 一、解释术语 1、指示热效率：是发动机实际循环指示功与消耗燃料的热量的比值. 2、压缩比：气功容积与燃烧室容积之比 3、燃油消耗率：发动机每发出1KW有效功率,在1h内所消耗的燃油质量 4、平均有效压力：单位气缸工作容积所做的有效功 5、有效燃料消耗率：是发动机发出单位有效功率时的耗油量 6、升功率：在标定工况下，发动机每升气缸工作容积说发出的有效功率 7、有效扭矩：曲轴的输出转矩 8、平均指示压力：单位气缸容积所做的指示功 2、示功图：发动机实际循环常用气缸内工质压力P随气缸容积V（或曲轴转角）而变化的曲线 二、选择题 1、通常认为，汽油机的理论循环为（ A ） A、定容加热循环 B、等压加热循环
C、混合加热循环 D、多变加热循环 6、实际发动机的膨胀过程是一个多变过程。在膨胀过程中，工质（ B ） A、不吸热不放热 B、先吸热后放热 C、先放热后吸热 D、又吸热又放热 2、发动机的整机性能用有效指标表示，因为有效指标以（ D ） A、燃料放出的热量为基础 B、气体膨胀的功为基础 C、活塞输出的功率为基础 D、曲轴输出的功率为基础 5、通常认为，高速柴油机的理论循环为（ C ） A、定容加热循环 B、定压加热循环 C、混合加热循环 D、多变加热循环 6、实际发动机的压缩过程是一个多变过程。在压缩过程中，工质（ B ） A、不吸热不放热 B、先吸热后放热 C、先放热后吸热 D、又吸热又放热
2、发动机工作循环的完善程度用指示指标表示，因为指示指标以（ C ） A、燃料具有的热量为基础 B、燃料放出的热量为基础 C、气体对活塞的做功为基础 D、曲轴输出的功率为基础 2、表示循环热效率的参数有（ C ）。 A、有效热效率 B、混合热效率 C、指示热效率 D、实际热效率 3、发动机理论循环的假定中，假设燃烧是（ B ）。 A、定容过程 B、加热过程 C、定压过程 D、绝热过程 4、实际发动机的压缩过程是一个（ D ）。 A、绝热过程 B、吸热过程 C、放热过程 D、多变过程 5、通常认为，高速柴油机的理论循环为（ C ）加热循环。 A、定容 B、定压 C、混合 D、多变
最全复习资料知识点+考试真题 不过都难！ 知识点部分 第一章 1简述发动机的实际工作循环过程。 答: 2画出四冲程发动机实际循环的示功图,它与理论示功图有什么不同?说明指示功的概念和意义。 理论循环中假设工质比热容是定值，而实际气体随温度等因素影响会变大，而且实际循环中还存在泄露损失.换气损失燃烧损失等,这些损失的存在，会导致实际循环放热率低于理论循环。指示功是指气缸内完成一个工作循环所得到的有用功Wi,指示功Wi反映了发动机气缸在一个工作循环中所获得的有用功的数量. 4.什么是发动机的指示指标？主要有哪些？
答：以工质对活塞所作之功为计算基准的指标称为指示性能指标。它主要有：指示功和平均指示压力.指示功率.指示热效率和指示燃油消耗率. 5.什么是发动机的有效指标？主要有哪些？ 答：以曲轴输出功为计算基准的指标称为有效性能指标。主要有：1)发动机动力性指标，包括有效功和有效功率。有效转矩.平均有效压力.转速n和活塞平均速度；2）发动机经济性指标，包括有效热效率.有效燃油消耗率；3)发动机强化指标，包括升功率PL.比质量me。强化系数PmeCm. 第二章 1。为什么发动机进气门迟后关闭.排气门提前开启？提前与迟后的角度与哪些因素有关/
答：进气门迟后关闭是为了充分利用高速气流的动能，从而实现在下止点后继续充气，增加进气量。排气门提前开启是由于配气机构惯性力的限制，若在活塞到下止点时才打开排气门，则在排气门开启的初期，开度极小,废弃不能通畅流出,缸内压力来不及下降,在活塞向上回行时形成较大的反压力，增加排气行程所消耗的功。在发动机高速运转时,同样的自由排气时间所相当的曲轴转角增大,为使气缸内废气及时排出,应加大排气提前角。 2.四冲程发动机换气过程包括哪几个阶段，这几个阶段时如何界定的？ 答：1）自由排气阶段：从排气门打开到气缸压力接近于排气管内压力的这个时期。 强制排气阶段：废气是由活塞上行强制推出的这个时期。 进气过程：进气门开启到关闭这段时期。 气门重叠和燃烧室扫气：由于排气门迟后关闭和进气门提前开启，所以进。排气门同时打开这段时期. 3。影响充量系数的主要因素有哪些？ 答：1）进气门关闭时气缸内压力Pa’，其值愈高,фc值愈大。 进气门关闭时气缸内气体温度Ta'，其值愈高,фc愈低.
《汽车发动机原理》课程考核大纲 《汽车发动机原理》课程组 2010年10月
《汽车发动机原理》课程考核大纲 一、课程的性质与任务 《汽车发动机原理》是本专业的一门专业课。它的任务是使学生掌握发动机工作过程的基本理论和提高性能指标的主要途径，并获得应用理论知识解决实际问题的初步能力；掌握车用发动机的特性和试验方法，为学习后续专业课和今后工作中合理运用发动机打下基础。 二、课程教学内容和考核目标 教学大纲已明确规定了本课程的教学内容、基本要求与考核方法。根据教学大纲规定，按照考核的特点对教学内容和基本要求加以细化，按章节详述如下： 第1章发动机的性能 （一）课程教学内容 1.1 发动机基本理论循环 发动机基本理论循环的建立目的、方法、基本假定、类型和特点；发动机基本理论循环的分析方法与评价指标；基本理论循环的平均压力和循环热效率；循环平均压力和循环热效率的影响因素。1.2 发动机实际循环 发动机的工作过程与实际循环；实际循环的表示方法；进气、压缩、燃烧、膨胀和排气等5个过程；实际循环各过程的起始与终了参数。 实际循环的评价指标——指示指标：动力性指标——指示功、指示功率和平均指示压力等；经济性指标——指示热效率和指示燃油消耗率。 1.3 发动机整机性能 发动机的性能试验的方法、设备与试验过程；发动机的性能的评价指标——有效指标：动力性指标——有效功率、有效扭矩和平均有效压力等；经济性指标——有效热效率和有效燃油消耗率；发动机排放指标与噪声指标；其它性能指标。 1.4 发动机机械损失 发动机机械损失的定义与评价指标，主要是机械损失功率和平均机械损失压力；机械损失的构成及影响因素；发动机机械损失的测量方法与原理：示功图法、倒拖法、灭缸法和油耗线法等；发动机机械损失的测量设备与试验过程。
2009春季学期《汽车发动机原理》期中考试试题 姓名：班级：学号： 一、单项或多项选择题（每题1分，共10分） 1．我国汽油标号如93＃代表汽油的（ b ）。 a）MON b）RON c）馏出温度d）粘度 2．我国柴油标号如0＃代表柴油的（ c ）。 a）闪点b）十六烷值c）凝固点d）饱和蒸汽压 3．转速不变，负荷增加时，（ c ）。 a）汽油机φa 增加，柴油机φa 基本不变 b）汽油机φa 减小，柴油机φa 增加 c）汽油机φa基本不变，柴油机φa 减小 d）汽油机φa 基本不变，柴油机φa 增加 4．下列替代燃料中，属于可再生能源的是（ b ）。 a）LPG b）BTL c）CTL d）CNG 5．机械损失功不包括（ b ）。 a）泵气损失功b）发电机消耗功c）冷却水泵消耗功d）活塞摩擦消耗功 6．汽油机采用“Downsizing”技术后，可以（ a, d ）。 a）增加升功率b）增加压缩比c）减小面容比d）减小摩擦损失 7．PFI汽油车加速时，为了保持化学计量比运行，燃油喷射量应该（ c ）。 a）不变b）减小c）增加d）先减小再增加 8．下列柴油机喷射系统需要调速的是（ a, c ）。 a）机械分配泵b）电控单体泵c）电控直列泵d）高压共轨 9．应用发动机VVT技术可以（ a, d ）。 a）提高充量系数b）减小过量空气系数c）减少机械摩擦损失d）降低排气损失10．提高循环等容度，意味着（ c ）。 a）增大加热量b）减少放热量c）靠近TDC加热d）靠近BDC放热 二、判断题（每题1分，共10分）（正确√，错误×） 1．燃料的C/H比越小，则燃料的燃烧越清洁，但燃料的热值越低。（×） 2．化学计量比GDI发动机不是稀燃，所以不能节能。（×） 3．在可变进气系统中，为利用波动效应，低速时使进气通过短管进入气缸，高速时使进气通过长管进入气缸。（×） 4．转速一定，负荷增加时，内燃机的机械效率增加。（√） 5．增大进气门晚关角有利于高速大功率，但会降低低速最大转矩。（√） 6．选择对转速不太敏感的燃料系统，可以使万有特性的最经济区域在横坐标方向变宽。（√） 7．化学安定性越差的燃料，辛烷值越低。（×） 8．内燃机的换气损失包括进气损失、排气损失和泵气损失三部分。（×） 9．轿车用发动机的额定功率一般按1小时功率进行标定。（×） 10．发动机缸内涡流比越大，则充量系数越小。（√）
第二章发动机的性能指标 1.研究理论循环的目的是什么？理论循环与实际循环相比，主要作了哪些简化？ 答:目的：1.用简单的公式来阐明内燃机工作过程中各基本热力参数间的关系，明确提高以理论循环热效率为代表的经济性和以平均有效压力为代表的动力性的基本途径 2.确定循环热效率的理论极限，以判断实际内燃机经济性和工作过程进行的完善程度以及改进潜力 3.有利于分析比较发动机不同循环方式的经济性和动力性 简化：1.以空气为工质，并视为理想气体，在整个循环中工质的比热容等物理参数为常数，均不随压力、温度等状态参数而变化 2.将燃烧过程简化为由外界无数个高温热源向工质进行的等容、等压或混合加热过程，将排气过程即工质的放热视为等容放热过程 3.把压缩和膨胀过程简化成理想的绝热等熵过程，忽略工质与外界的热交换及其泄露等的影响4.换气过程简化为在上、下止点瞬间开和关，无节流损失，缸内压力不变的流入流出过程。 2.简述发动机的实际工作循环过程。 四冲程发动机的实际循环由进气、压缩、燃烧、膨胀、排气组成3.排气终了温度偏高的原因可能是什么？ 有流动阻力，排气压力>大气压力，克服阻力做功，阻力增大排气压力增大,废气温度升高。负荷增大Tr增大；n升高Tr增大，∈+，膨胀比增大，Tr减小。 4.发动机的实际循环与理论循环相比存在哪些损失？试述各种损失
形成的原因。 答：1.传热损失，实际循环中缸套内壁面、活塞顶面、气缸盖底面以及活塞环、气门、喷油器等与缸内工质直接接触的表面始终与工质发生着热交换 2.换气损失，实际循环中，排气门在膨胀行程接近下止点前提前开启造成自由排气损失、强制排气的活塞推出功损失和自然吸气行程的吸气功损失 3.燃烧损失，实际循环中着火燃烧总要持续一段时间，不存在理想等容燃烧，造成时间损失，同时由于供油不及时、混合气准备不充分、燃烧后期氧不足造成后燃损失以及不完全燃烧损失 4.涡流和节流损失实际循环中活塞的高速运动使工质在气缸产生涡流造成压力损失。分隔式燃烧室，工质在主副燃烧室之间流进、流出引起节流损失 5.泄露损失活塞环处的泄漏无法避免 5.提高发动机实际工作循环效率的基本途径是什么？可采取哪些措施？ 答：减少工质比热容、燃烧不完全及热分解、传热损失、提前排气等带来的损失。措施：提高压缩比、稀释混合气等 6.为什么柴油机的热效率要显著高于汽油机? 柴油机拥有更高的压缩比， 7.什么是发动机的指示指标？主要有哪些？ 以工质在气缸内对活塞做功为基础，评定发动机实际工作循环质量的
汽车发动机理论》课程教学大纲 课程名称：发动机原理 适用专业：交通运输专业 总学时（学分）：48 理论学时：48 实践学时：0 适用对象：交通工程专业 一、说明 （一）课程的性质、任务 《汽车发动机理论》是交通工程专业的专业基础课程，主要内容为汽车发动机性能评价指标、提高性能指标的途径、发动机的基本工作过程（换气过程及混合气形成和燃烧过程）发动机特性等，并介绍排气污染和噪声振动等知识。通过本课程的学习，使学生掌握内燃机理论的基本知识，为提高汽车的应用效率奠定基础，为学生从事相关专业工作打下理论基础。 （二）课程的教学要求 1、掌握内燃机的能量转换以及循环充量的原理和规律，即动力机械的动力输出与能量利用问 题； 2、掌握内燃机的燃烧与排放问题，包括内燃机的燃烧过程、规律与有害排放物及噪声 控制。 3、掌握内燃机应用于汽车动力时具有重要影响的运行特性与性能调控问题。 （三）课程考核办法 课程的考核方式是将理论考试的70%成绩和实验考试的30%成绩记为总成绩。
、讲授内容 第一篇热力工程基础（6） 第二篇动力输出与能量利用 第五章发动机实际循环与评价指标（ 6 学时）第一节四冲程发动机的实际循环 一、发动机的实际循环 二、发动机实际循环与理论循环的比较 第二节发动机的指示指标 一、发动机的示功图 二、发动机的指示性能指标 第三节发动机的有效指标 一、动力性指标 二、经济性指标 三、强化指标 第四节机械损失与机械效率 一、机械效率 二、机械损失的测定 三、影响机械效率的主要因素 四、发动机的热平衡 第六章换气过程与循环充量（6 学时） 第一节四冲程发动机的换气过程 一、换气过程 二、换气损失 第二节四冲程发动机的充量系数 一、充量系数
汽车发动机原理 一、发动机实际循环与理论循环的比较 1.实际工质的影响 理论循环中假设工质比热容是定值，而实际气体比热是随温度上升而增大的，且燃烧后生成CO2、H2O等气体，这些多原子气体的比热又大于空气，这些原因导致循环的最高温度降低。加之循环还存在泄漏，使工质数量减少。实际工质影响引起的损失如图中Wk所示。这些影响使得发动机实际循环效率比理论循环低。 2.换气损失 为了使循环重复进行，必须更换工质，由此而消耗的功率为换气损失。如图中Wr所示。其中，因工质流动时需要克服进、排气系统阻力所消耗的功，成为泵气损失，如图中曲线rab’r 包围的面积所示。因排气门在下止点提前开启而产生的损失，如图中面积W所示。 3.燃烧损失 （1）非瞬时燃烧损失和补燃损失。实际循环中燃料燃烧需要一定的时间，所以喷油或点火在上止点前，并且燃烧还会延续到膨胀行程，由此形成非瞬时燃烧损失和补燃损失. （2）不完全燃烧损失。实际循环中会有部分燃料、空气混合不良，部分燃料由于缺氧产生不完全燃烧损失。 （3）在高温下，如不考虑化学不平衡过程，燃料与氧的燃烧化学反应在每一瞬间都处在化学动平衡状态，如2H2O=2H2+O2等，由左向右反应为高温热分解，吸收热量。但在膨胀后期及排气温度较低时，以上各反应向左反应，同时放出热量。上述过程使燃烧放热的总时间拉长，实质上是降低了循环等容度而降低了热效率。 （4）传热损失。实际循环中，汽缸壁和工质之间始终存在着热交换，使压缩、膨胀线均脱离理论循环的绝热压缩、膨胀线而造成的损失。 （5）缸内流动损失。指压缩及燃烧膨胀过程中，由于缸内气流所形成的损失。体现为，在压缩过程中，多消耗压缩功；燃烧膨胀过程中，一部分能量用于克服气流阻力，使作用于活塞上做功的压力减小。 二、充量系数 衡量不同发动机动力性能和进气过程完善程度的重要指标；定义为每缸每循环实际吸入气缸的新鲜空气质量与进气状态下计算充满气缸工作容积的空气质量的比值。 影响因素： 1.进气门关闭时缸内压力Pa 2.进气门关闭时缸内气体温度Ta 3.残余废气系数 4.进排气相位角 5.压缩比 6.进气状状态 提高发动机充量系数的措施 1.降低进气系统阻力 发动机的进气系统是由空气滤清器、进气管、进气道和进气门所组成。减少各段通路对气流的阻力可有效提高充量系数。（1）减少进气门处的流动损失1）进气马赫数M 不超过0.5受气门大小、形状、升程规律、进气相位等因素影响2）减少气门处的流动损失增大气门相对通过面积，提高气门处流量系数以及合理的配气相位是限制M值、提高充量系数的主要方法。增大进气门直径可以扩大气流通路面积；增加气门数目；改进配气凸轮型线，适当增加气门升程，在惯性力容许条件下，使气门开闭尽可能快；改善气门处流体动力性能。（2）减少进气道、进气管和空气滤清器的阻力
一、发动机的性能 二、选择题 1、通常认为，汽油机的理论循环为（ A ） A、定容加热循环 B、等压加热循环 C、混合加热循环 D、多变加热循环 6、实际发动机的膨胀过程是一个多变过程。在膨胀过程中，工质（ B ） A、不吸热不放热 B、先吸热后放热 C、先放热后吸热 D、又吸热又放热 2、发动机的整机性能用有效指标表示，因为有效指标以（ D ） A、燃料放出的热量为基础 B、气体膨胀的功为基础 C、活塞输出的功率为基础 D、曲轴输出的功率为基础 5、通常认为，高速柴油机的理论循环为（ C ） A、定容加热循环 B、定压加热循环 C、混合加热循环 D、多变加热循环 6、实际发动机的压缩过程是一个多变过程。在压缩过程中，工质（ B ） A、不吸热不放热 B、先吸热后放热 C、先放热后吸热 D、又吸热又放热 2、发动机工作循环的完善程度用指示指标表示，因为指示指标以（ C ） A、燃料具有的热量为基础 B、燃料放出的热量为基础 C、气体对活塞的做功为基础 D、曲轴输出的功率为基础 2、表示循环热效率的参数有（ C ）。 A、有效热效率 B、混合热效率 C、指示热效率 D、实际热效率 3、发动机理论循环的假定中，假设燃烧是（ B ）。 A、定容过程 B、加热过程 C、定压过程 D、绝热过程 4、实际发动机的压缩过程是一个（ D ）。 A、绝热过程 B、吸热过程
C、放热过程 D、多变过程 5、通常认为，高速柴油机的理论循环为（ C ）加热循环。 A、定容 B、定压 C、混合 D、多变 6、实际发动机的膨胀过程是一个（ D ）。 A、绝热过程 B、吸热过程 C、放热过程 D、多变过程 7、通常认为，低速柴油机的理论循环为（ B ）加热循环。 A、定容 B、定压 C、混合 D、多变 8、汽油机实际循环与下列（B ）理论循环相似。 A、混合加热循环 B、定容加热循环 C、定压加热循环 D、卡诺循环 9、汽油机常用的压缩比在（ B ）范围内。 A、4 ～7 B、7 ～11 C、11 ～15 D、15 ～22 10、车用柴油机实际循环与下列（ A ）理论循环相似。 A、混合加热循环 B、定容加热循环 C、定压加热循环 D、卡诺循环 11、非增压发动机在一个工作循环中，缸内压力最低出现在（D ）。 A、膨胀结束 B、排气终了 C、压缩初期 D、进气中期 12、自然吸气柴油机的压缩比范围为（D ）。 A、8 ～16 B、10 ～18 C、12 ～20 D、14 ～22 3、发动机理论循环的假设燃烧是加热过程，其原因是（ B ）。 A、温度不变 B、工质不变 C、压力不变 D、容积不变 6、实际发动机的膨胀过程是一个多变过程，原因是在膨胀过程中，工质（ C ）。
第一章发动机的性能 1.简述发动机的实际工作循环过程。 1）进气过程：为了使发动机连续运转，必须不断吸入新鲜工质，即是进气过程。此时进气门开启，排气门关闭，活塞由上止点向下止点移动。2）压缩过程：此时进排气门关闭，活塞由下止点向上止点移动，缸内工质受到压缩、温度。压力不断上升，工质受压缩的程度用压缩比表示。3）燃烧过程：期间进排气门关闭，活塞在上止点前后。作用是将燃料的化学能转化为热能，使工质的压力和温度升高，燃烧放热多，靠近上止点，热效率越高。4)膨胀过程：此时，进排气门均关闭，高温高压的工质推动活塞，由上止点向下至点移动而膨胀做功，气体的压力、温度也随之迅速下降。（5）排气过程：当膨胀过程接近终了时，排气门打开，废气开始靠自身压力自由排气，膨胀过程结束时，活塞由下止点返回上止点，将气缸内废气移除。 3.提高发动机实际工作循环热效率的基本途径是什么？可采取哪些基本措施？ 提高实际循环热效率的基本途径是：减小工质传热损失、燃烧损失、换气损失、不完全燃烧损失、工质流动损失、工质泄漏损失。提高工质的绝热指数κ。可采取的基本措施是：⑴减小燃烧室面积，缩短后燃期能减小传热损失。⑵. 采用最佳的点火提前角和供油提前角能减小提前燃烧损失或后燃损失。⑶采用多气门、最佳配气相位和最优的进排气系统能减小换气损失。⑷加强燃烧室气流运动，改善混合气均匀性，优化混合气浓度能减少不完全燃烧损失。⑸优化燃烧室
结构减少缸内流动损失。⑹采用合理的配缸间隙，提高各密封面的密封性减少工质泄漏损失。 4.什么是发动机的指示指标？主要有哪些？ 答：以工质对活塞所作之功为计算基准的指标称为指示性能指标。它主要有：指示功和平均指示压力.指示功率.指示热效率和指示燃油消耗率。 5.什么是发动机的有效指标？主要有哪些？ 答:以曲轴输出功为计算基准的指标称为有效性能指标。主要有：1）发动机动力性指标，包括有效功和有效功率.有效转矩.平均有效压力.转速n和活塞平均速度；2）发动机经济性指标，包括有效热效率.有效燃油消耗率；3）发动机强化指标，包括升功率PL.比质量me。强化系数P meCm. 6.总结提高发动机动力性能和经济性能的基本途径。 ①增大气缸直径，增加气缸数②增压技术③合理组织燃烧过程④提高充量系数⑤提高转速⑥提高机械效率⑦用二冲程提高升功率。 7.什么是发动机的平均有效压力、油耗率、有效热效率？各有什么意义？ 平均有效压力是指发动机单位气缸工作容积所作的有效功。平均有效压力是从最终发动机实际输出转矩的角度来评定气缸工作容积的利用率，是衡量发动机动力性能方面的一个很重要的指标。有效燃油消耗率是单位有效功的耗油量，通常以每千瓦小时有效功消耗的燃料量来表示。有效热效率是实际循环有效功与所消耗的燃料热量之比
《汽车发动机原理与 汽车理论》 习题集 （交通学院交通运输工程教研室） 第一章发动机的性能指标 问题 1、发动机的性能指标有哪些？理论循环的简化条件是什么？ 2、四行程发动机实际循环的基本组成是什么？实际循环与理论循环的差异有哪些？ 3、发动机的指示指标、有效指标和强化指标各如何定义的？ 答案 一、主要有动力性能指标，经济性能指标及运转性能指标。简化条件如下：1）假设工质为理想气体，其比热容为定值。比热：使1克物质的温度升高1°c 所吸收的热量。 2）假设工质的压缩与膨胀为绝热等熵过程。熵：不能利用来作功的热量，用热量的变化量除以温度的商来表示。 3）假设工质是在闭口系统中作封闭循环。 4）假设工质燃烧为定压或定容加热，放热为定容放热。
5）假设循环过程为可逆循环。 二、四行程发动机实际循环由进气、压缩、作功和排气四个行程所组成。其 差别由以下几项损失引起。 （1）实际工质影响 理论循环中假设工质比热容是定值，而实际气体比热是随温度的增长而上 升，且燃烧后生成CO2、H2O等多原子气体，这些气体的比热容又大于空气，使循环的最高温度降低。由于实际循环还存在泄露，使工质数量减少，这意味着同 样的加热量，在实际循环中所引起的压力和温度的升高要比理论循环的低得多， W所示。 其结果是循环热效率低，循环所作功减少，如图1-8中K （2）换气损失 燃烧废气的排出和新鲜空气的吸入是使循环重复进行所必不可少的，由此而 W 消耗的功称为换气损失。由于进排气系统中的流动阻力而产生的损失如图中r 所示，换气过程中因排气门在下止点前必要的提前开启而产生的损失如图中面积 W所示。 （3）燃烧损失 1）实际循环中燃烧非瞬时完成，所以喷油或点火在上止点前，并且燃烧还会延 W所示。 续到膨胀行程，由此形成非瞬时燃烧损失和补燃损失，如图中z 2）实际循环中会有部分燃料由于缺氧产生不完全燃烧损失。 3）在高温下部分燃烧产物分解而吸热，即 2CO2+热量?2CO+O2 2H2O+热量?2 H2+O2 使循环的最高温度下降，由此产生燃烧损失。 （4）传热损失 实际循环中，气缸壁（包括气缸套、气缸盖、活塞、活塞环、气门、喷油器 W所示。 等）和工质间自始至终存在着热交换，由此造成损失如图中b 由于上述各项损失的存在，使实际循环热效率低于理论循环。 三、指示指标是以工质在气缸内对活塞作功为基础，用指示功、平均指示压 力和指示功率评定循环的动力性_____即作功能力。用循环热效率及燃油消耗率评 定循环经济性。表1-2简要说明了发动机指示指标的定义及计算方法。
汽车发动机原理 一、选择题： 1.曲轴后端的回油螺纹的旋向应该是（与曲轴转动方向相反） 2.四冲程发动机曲轴，当其转速为3000r/min时，则同一气缸的进气门，在一分钟时间内开闭的次数应该是（1500次） 3.四冲程六缸发动机。各同名凸轮的相对夹角应当是（120度） 4.获最低耗油率的混合气体成分应是（α=1.05-1.15） 5.柱塞式喷油泵的柱塞在向上运动的全行程中，真正供油的行程是（有效行程） 6.旋进喷油器端部的调压螺钉，喷油器喷油开启压力（升高） 7.装置喷油泵联轴器，除可弥补主从动轴之间的同轴度外还可以改变喷油泵的（每循环喷油量） 8.以下燃烧室中属于分开式燃烧室的是（涡流室燃烧式） 二、填空题： 1.柴油机燃烧室按结构分为统一燃烧室和分隔式燃烧室两类 2.喷油泵供油量的调节机构有齿杆式油量调节机构和钢球式油量调节机构两种 3.在怠速和小负荷工况时化油器提供的混合气必须教浓过量空气系数为0.7-0.9 4.闭式喷油器主要由孔式喷油器和轴式喷油器两种 5.曲轴的支撑方式可分为全支承轴和非全支承轴两种 6.排气消声器的作用是降低从排气管排出废气的能量。以消除废气中的火焰和火星和减少噪声 7.配气机构的组成包括气门组和气门传动组两部份 8.曲柄连杆机构工作中受力有气体作用力运动质量惯性力离心力和摩擦力 9.凸轮传动方式有齿轮传动链传动齿形带传动三种 10.柴油机混合气的燃烧过程可分为四个阶段备然期速燃期缓燃期后燃期 三、名词解释: 发动机排量：多缸发动机各气缸工作容积的总和，称为发动机工作容积或发动机排量
配气相位：配气相位就是进排气门的实际开闭时刻，通常用相对于上下点曲拐位置的曲轴转角的环形图来表示。这种图形称为配气相位图。 过量空气系数： 发动机转速特性：发动机转速特性系指发动机的功率，转矩和燃油消耗率三者随曲轴转速变化的规律 压缩比：压缩前气缸中气体的最大容积与压缩后的最小体积之比称为压缩比 四、简答题： 1. 柴油机燃烧室有哪几种结构形式？ 答：可分为两大类：统一式燃烧室和分隔式燃烧室统一式燃烧室有分为ω形燃烧室和球形燃烧室分隔式燃烧室有分为涡流式燃烧室和预燃式燃烧室 2. 柴油机为什么要装调速器？ 答：柴油机经常在怠速的工况下工作此时供入气缸的燃油量很少，发动机的动力仅用以克服发动机本身内部各机构运转阻力，而这阻力测随发动机转速升高而增加，这时，主要问题在于发动机能否保持最低转速稳定运转而不熄火。对此驾驶员几乎不可能事先估计到并且及时操纵油量调节拉杆加以适当的调节。因此，汽车柴油机一般都装有两速调速器，以限制发动机最高转速和稳定怠速而自动进行供油量调节。汽车柴油机多采用全速调速器来对供油量作自动的调节。全速调节器不仅限制超速和稳定怠速，而且能使发动机在其工作转速范围内的任一选定的转速下稳定地工作。有些在城市内或公路上行驶的柴油机汽车，为适应车辆多，人流大，减速，加速，停车频繁的情况，也采用全速调速器. 3. 传统铅蓄电池点火系统有哪些缺点？ 答：断电器触点分开时在触点出形成的火花使触点逐渐烧蚀，因而断电器的使用寿命短，在火花塞积炭时因火花塞间隙漏电，使次级电升不上去，不可能靠地点火，次级电压的大小随发动机的转速的增高和气缸数的增多而下降，因此在高速时易出现缺火等现象。尤其是近年来，一方面汽车发动机向多缸高速化发展；另一方面人们力图通过改善混合气的燃烧状况，以减少空气污染，以及燃用稀混合气以达到节约燃油的目的，这些都要求点火装置能够提供足够的次级电压和火花能量，保证最佳点火时刻，现行传统点火装置已不能适应这一要求。 4. 汽油机经济混合气范围一般是多少？为什么过浓或过稀燃油消耗增加？ 答：汽油机经济混合气范围一般是AF=15.4-16.9
123发动机理论循环：将非常复杂的实际工作过程加以抽象简化，忽略次要因素后建立的循环模式。 循环热效率：工质所做循环功与循环加热量之比，用以评定循环经济性。 指示热效率：发动机实际循环指示功与所消耗的燃料热量的比值。 有效热效率：实际循环的有效功与所消耗的热量的比值。 指示性能指标：以工质对活塞所作功为计算基准的指标。 有效性能指标：以曲轴对外输出功为计算基准的指标。 指示功率：发动机单位时间内所做的指示功。 有效功率：发动机单位时间内所做的有效功。 机械效率：有效功率与指示功率的比值。 平均指示压力：单位气缸工作容积，在一个循环中输出的指示功。 平均有效压力 me p ：单位气缸工作容积，在一个循环中输出的有效功。 有效转矩：由功率输出轴输出的转矩。 指示燃油消耗率：每小时单位指示功所消耗的燃料。 有效燃油消耗率：每小时单位有效功率所消耗的燃料。 指示功：气缸内每循环活塞得到的有用功。 有效功：每循环曲轴输出的单缸功量。 示功图：表示气缸内工质压力随气缸容积或曲轴转角的变化关系的图像。p V -图即 为通常所说示功图， p ?-图又称为展开示功图。 换气过程：包括排气过程（排除缸内残余废气）和进气过程（冲入所需新鲜工质，空气或者可燃混合气）。 配气相位：进、排气门相对于上、下止点早开、晚关的曲轴转角，又称进排气相位。 排气早开角：排气门打开到下止点所对应的曲轴转角。 排气晚关角：上止点到排气门关闭所对应的曲轴转角。 进气早开角：进气门打开到上止点所对应的曲轴转角。 进气晚关角：下止点到进气门关闭所对应的曲轴转角。 气门重叠：上止点附近，进、排气门同时开启着地现象。 扫气作用：新鲜工质进入气缸后与缸内残余废气混合后直接排入排气管中。 排气损失：从排气门提前打开，直到进气行程开始，缸内压力到达大气压力前循环功的损失。 自由排气损失：因排气门提前打开，排气压力线偏离理想循环膨胀线，引起膨胀功的减少。 强制排气损失：活塞将废气推出所消耗的功。 进气损失：由于进气系统的阻力，进气过程的气缸压力低于进气管压力（非增压发动 机中一般设为大气压力），损失的功成为进气损失。 换气损失：进气损失与排气损失之和。 泵气损失：内燃机换气过程中克服进气道阻力所消耗的功和克服排气道阻力所消耗的功的代数和。不包括气流对换气产生的阻力所消耗的功。 充量系数：实际进入气缸内的新鲜空气质量与进气状态下理论充满气缸工作容积的空气质量之比。 进气马赫数M ：进气门处气流平均速度与该处声速之比，它是决定气流性质的重要参数。M 反映气体流动对充量系数的影响，是分析充量系数的一个特征数。当M 超过一定数值时，大约在0.5左右，急剧下降。应使M 在最高转速时不超过一定数值，M 受气门大小、形状、生成规律、进气相位等因素影响。 增压比：增压后气体压力与增压前气体压力之比。 增压：利用增压器提高空气或可燃混合气的压力。 增压度：发动机在增压后增长的功率与增压前的功率之比。 4抗爆性：汽油在发动机气缸内燃烧时抵抗爆燃的能力，用辛烷值表示。 干点：汽油蒸发量为100%时的温度。 自然点：柴油在没有外界火源的情况下能自行着火的最低温度。 凝点：柴油失去流动性而开始凝固的温度。 热值：单位量（固体和液体燃料用1kg ，气体燃料用1）的燃料完全燃烧时所发出的热量。当生成的水为液态时，成为高热值，气态时为低热值。无论是汽油机还是柴油机，燃料在气缸中生成的水均为气态，所用热值均为低热值。 理论空气量：1kg 燃料完全燃烧时所需的最少空气量。 过量空气系数：燃油燃烧实际供给的空气量（L ）与完全燃烧所需理论空气量（）的比值。 空燃比：燃油燃烧时空气流量与燃料流量的比。 5喷油器的流通特性：喷孔流通截面积与针阀升程的关系。 喷射过程：从喷油泵开始供油直到喷油器停止喷油的过程。 供油规律：供油速率随凸轮轴转角（或时间）的变化关系。 喷油规律：喷油速率随凸轮轴转角（或时间）的变化关系。 喷油提前角：燃油喷入气缸的时刻到活塞上止点所经历的曲轴转角。 燃油的雾化：燃油喷入燃烧室内后备粉碎分散为细小液滴的过程。 燃烧放热规律：瞬时放热速率和累积放热百分比随曲轴转角的变化关系。 瞬时放热速率：在燃烧过程中的某一时刻，单位时间内（或曲轴转角内）燃烧的燃油所放出的热量。 累积放热百分比：从燃烧开始到某一时刻为止已经燃烧的燃油与循环供油量的比值。
汽车发动机原理试题 姓名学号班级成绩 一、选择题 1、内燃机的压缩比是和燃烧室容积之比。 （A）汽缸工作容积；（B）活塞行程扫过的容积；（C）活塞上方容积（D）汽缸最大容积。2、柴油机进气行程中，吸入的气体是 （A）可燃气；（B）柴油气；（C）纯空气；（D）混合气。 3、现代汽车发动机大多采用的是发动机。 （A）二冲程；（B）四冲程；（C）增压；（D）风冷。 4、活塞顶离曲轴回转心最近处，称之为 （A）上止点；（B）下止点；（C）压缩点；（D）行程点。 5、四冲程发动机运行时，活塞往复四个行程完成一个工作循环，相对应曲轴将 （A）一周；（B）二周；（C）三周；（D）四周。 6、1atm（大气压）=1bar(巴)=10(m H2O)=1kgf/cm2= MPa。 （A）10；（B）1.0；（C）0.1；（D）0.01。 7、汽油机和柴油机在结构上最大的不同是汽油机 （A）无点火系统；（B）有点火系统；（C）有高压油泵；（D）有涡轮增压。 8、汽油机与柴油机相比，其有效燃油消耗率 （A）汽油机的大；（B）汽油机小于柴油机；（C）两者相当；（D）两者相同。 9、汽油机的燃烧室形状很多，但其共同的要求是 （A）速燃；（B）湍流；（C）升温快；（D）能产生高压。 10、多气门发动机是现代轿车普遍采用的技术，它燃烧室形状是 （A）楔形；（B）碗形；（C）半球形；（D）多球形。 11、下列材料中，制造气门弹簧的材料是 （A）40SiMn ；（B）40℃rqSiz；（C）40MnB；（D）50QrV。 12、同一缸径的发动机，排气门头部断面进气门的。 （A）大于；（B）小于；（C）等于；（D）相当于。 13、发动机排气门早开晚关的目的是 （A）利于进气；（B）利于排气；（C）减少进气；（D）减少排气。 14、发动机工况不同，配气相位不同，转速低时其相位是 （A）早进气晚关排气；（B）晚进气早关排气；（C）不早不晚；（D）进排气都早。
