1. 目的 为了确保通用卡尺处于良好的运行状态，确保其寿命和精密度，防止损坏，特制订此作业说明。 2. 适用范围 适应于公司卡尺（数显卡尺、带表卡尺）管理与校准。 3. 术语和定义 通用卡尺：是用来测量外尺寸和内尺寸、盲孔、阶梯形孔及凹槽等相关尺寸的量具。 4. 职责与权限 量校员：负责按量仪校准计划按时实施校准。 仪器使用人员：按文件规定使用保养。 5. 输入信息 无 6.输出信息 各登记表及内校记录 7. 工作说明 使用要点 卡尺表面应镀层均匀、标尺标记应清晰，表蒙透明清洁，不应有锈蚀、碰伤、毛刺、镀层脱落及明显划痕，无目视可见的断线或粗细不匀等以及影响外观质量的其他缺陷； 卡尺上必须有制造厂名或商标、标志、分度值和出厂编号； 使用中和修理后的卡尺，允许有不影响使用准确度的外观缺陷； 尺框沿尺身移动应手感平稳，不应有阻滞或松动现象，数显应清晰、完整，无黑斑和闪跳现象，各按钮功能稳定、工作可靠； 紧固螺钉的作用应可靠，微动装置的空程，新制造的应不超过1/4转，使用中和修理后的应不超过1/2转； 卡尺在使用前，使用者应先检查卡尺外表有没有明显的变形、缺角、碰伤、生锈、螺丝松动、以及校准合格证的有效期是否失效等异常现象（如有应立即交到仪校员校准排除异常方可使用），其次检查刻度清晰，指 针能正确归零将其归零，不能归零时应作适当调整后方可进行测量。测量前应先把量爪和被测工件表 面的灰尘、油污等擦干净，以免碰伤游标卡尺量爪面和影响测量精度，同时检查各部位的相互作用。 如尺框和微动装置移动是否灵活,如是数显卡尺，应确认数显卡尺电池电量是否充足（当数显数字不完 整应立即更换电池），以及紧固螺钉是否能起作用等。 使用时，要掌握好测量面与工作表面接触时的压力，既不能太大，也不能太小，在测量面与工件快要接触时，有

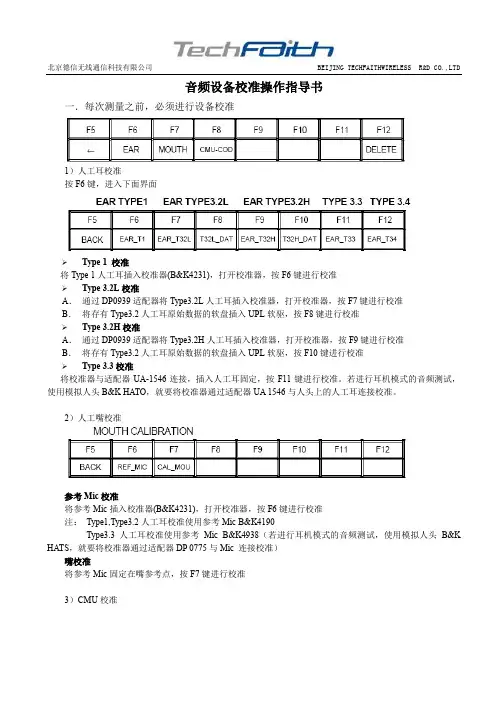

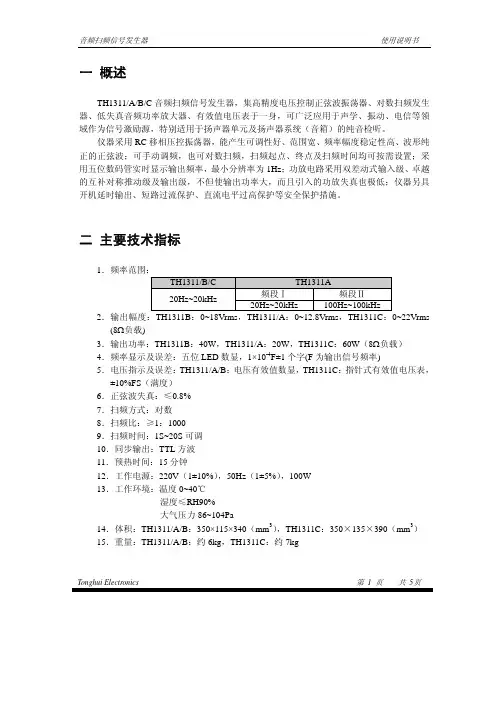

口器件与电路 酽囿盯,龟岛囿响四@60,@凹滁 便携式双声道音频信号发生器的制作.产品设计. 齐忠琪 (新疆师范大学教育科学学院。新疆鸟鲁木齐830053 【摘要】音频信号发生器是测量声音信号处理设备性能指标必不可少的仪器,早期音频信号发生器由基本的Lc 振荡电路及外围电路所组成。目前常用的音频信号发生器普遍使用单片机及外围电路所组成。介绍了用多媒体计算机和便携式多媒体播放器制作双声道音频信号发生器的方法。用此方法制作双声道音频信号发生器具有制作方法简单、成本低、携带方便等优点。 【关键词】音频信号发生;双声道;多媒体计算机 【中图分类号】TP37【文献标识码】A Production of Portable Double Channel Audio Signal Generator Qt Zhongqi (College of Education Science,Xinjiang Normal University,Urumqi 830053,China 【Abstract]Audio signal generator is essential equipment to measure the sound signal and deals with equipment performance.Early audio signal generator consists of the basic LC oscillator circuit and external circuit.The audio signal generator currently widely uses microcontroller and external circuit.Equipment has a certain size and weight,certain funds for equipment needs.the method of multimedia computers and portable media players how tO make double-channel audio signal generator are described.This method is simple,low cost and easy to carry?
此文档下载后即可编辑 计量器具内部校准规程 1 目的 对公司内的计量器具进行内部校验，确保其准确性和适用性，保持完好。 2 范围 适用于公司内长度类度量尺（如游标卡尺、高度尺）、检具、塞规等的内部校准。 3 职责 内校由质检部门标准校检量具校检。 4 校验仪器及设备 送检合格的万能角度尺，送检合格的直角尺，送检合格的钢直尺，送检合格的钢卷尺，送检合格的数显卡尺等。 5 环境条件 1. 温度: 23 ±2 ℃ 2. 湿度: 50 ±20 %RH 6 校验 6.1 卡尺、高度尺、深度尺 6.1.1 校检项目: 1. 外观检查 2. 示值误差检测
6.1.2 校验仪器及设备 外校合格的卡尺、外校合格的标准块（1-100mm 38块 2级）。 6.1.3 校验标准 6.1.4 校验步骤： 1. 外观检查： 检查尺子测量接触面是否平整、干净，无污渍、锈迹，表头的指针/游标是否完好，有无松动，刻度是否清晰，推动表头是否平稳、平滑。各功能能稳定、工作可靠。 2. 示值误差检测： （1）将尺子调至零点位置，使读数归零、指针对准零点。 （2）选取一块标准量块进行测量，读取其数值。（注意：取放标准量块时，必需戴细纱手套；测量过程卡尺要与被测量块同方向平直。 （3）
用同样的方法，取3～5组不同量块进行测量。测量点如下图 （4）不同量程的尺子可选用不同的基准块或其组合进行校准，对标准块量测值误差，不能大于6.1.3项表格内的允许误差。 （5）将检定结果填写在《计量器具校检表》内。 校准周期：12个月。 6.2 钢直尺 6.2.1 校检项目: 1. 外观检查 2. 示值误差检测 6.2.2 校验仪器及设备 外校合格的标准直尺, 校准参考依据JJG1-1999钢直尺检定规程。 6.2.3 校验步骤： 1. 外观检查： （1）尺的端边、侧边及背面应光滑，不应有毛刺、锋口和锉痕等现象。 （2）尺的刻线面不应有碰伤、锈迹及影响使用的明显斑点、划痕。 （3）线纹必须清晰，垂直到侧边，不应有目力可见的断线现象存在，半毫米、毫米、半厘米、厘米线纹应用户不同长度的线纹表示。所有同名长度的线纹应等长。直尺分度应自端边算起，
计量器具自校规范 1、游标卡尺内部校准规范 1目的 对游标卡尺进行内部校准，确保其准确度和适用性保持完好。 2范围 适用于普通游标卡尺及数显、带表游标卡尺的内部核准。 3校验基准 外校合格的量块。 4环境条件 室温 5校验步骤 5.1检查卡尺测量接触面是否平整、干净、无污渍、锈迹，数显卡尺的显示屏是否完好，带表卡尺表 头的指针是否完好，有无松动，刻度是否清晰，推动表头是否平稳、平滑。 5.2调校零位，或使指针对准零点。 5.3取2～3块任意基准量块进行度量，量块被测面要干净、平整。每块连续测量三次，每次测量值均 应在允许误差范围内，将其平均值记录在《检测设备校验记录表》内。允许误差范围根据不同卡尺的精度分为±0.01mm、±0.02mm。 5.4测内径接触面磨损程度：取两块量块（构成测量的基准面）夹紧一块量块成“H”型，然后移动表头， 使卡尺上面的测量端张开后靠紧两基准面进行读数，每块测量三次，取平均值。测量值与标准值根据不同卡尺的精度分为±0.01mm、±0.02mm，将其平均值记录在《检测设备校验记录表》中。 5.5可根据不同量程的卡尺选用不同的基准量块或组合进行校准； 5.6历次测量值与标准值之差，均在允许误差范围内，判校准合格； 2、千分尺内部校验规程 1目的 对千分尺进行内部校准，确保其准确度和适用性保持完好。 2范围 适用于千分尺的内部校准。
3校验基准 外校合格的标准量块。 4环境条件 室温 5校验步骤 5.1检查千分尺测量接触面是否平整、干净、无污渍、锈迹，刻度是否清晰。 5.2扭动千分尺螺栓调校零位，使刻度对准零点。 5.3根据不同量程的千分尺选择适宜的标准量块3～4块，（可对标准量块进行组合测量）。每块量块连 续测量三次，每次测量值均应在允许误差范围内，将其平均值记录在《检测设备校验记录表》内。允许误差范围为±0.01mm。 5.4外径千分尺的校验：任意取5-6块标准量块，取两块量块（构成测量的基准面）夹紧一块量块成“H” 型，扭动螺栓使外径千分尺的测量端张开后靠紧两基准面进行读数，每块测量三次，每次测量值均应在允许误差范围内。将其平均值记录在《检测设备校验记录表》内，允许误差范围为±0.01mm。 5.5历次测量值与标准值之差，均在允许误差范围内，判校准合格。 3、高度卡尺、深度卡尺内校规程 1目的 对高度卡尺及深度卡尺进行内部校准，确保其准确度、精密度符合要求。 2适用范围 适用于全厂生产使用的数显、游标高度卡尺及深度卡尺。 3校验基准 外校合格标准量块。 4环境条件 室温 5检验步骤 5.1检查高度卡尺、深度卡尺的测量接触面干净、无污渍、锈迹，刻度是否清晰。 5.2将参照平台表面擦拭干净，高度卡尺、深度卡尺垂直放置使刻度归零。取出3～4块标准量块，放 在平台进行测量，每块测量3次每次测量值均在允许误差±0.02mm范围内，将平均值记录在《检测
1游标卡尺内部校准规程 1目的：对游标卡尺进行内部校准，确保其准确度和适用性保持完好。 2范围：适用于普通游标卡尺及带表游标卡尺的内部核准。 3校验基准：外校合格的量块。 4环境条件:室温 5校验步骤 5.1检查卡尺测量接触面是否平整、干净、无污渍、锈迹，带表卡尺表头的指针是否完好，有无松动，刻度是否清晰，推动表头是否平稳、平滑。 5.2调校零位，或使指针对准零点。 5.3取2～3块任意基准量块进行度量，量块被测面要干净、平整。每块连续测量三次，每次测量值均应在允许误差范围内，将其平均值记录在《检测设备校验记录表》内。允许误差范围根据不同卡尺的精度分为±0.01mm、±0.02mm。 5.4测内径接触面磨损程度：取两块量块（构成测量的基准面）夹紧一块量块成“H”型，然后移动表头，使卡尺上面的测量端张开后靠紧两基准面进行读数，每块测量三次，取平均值。测量值与标准值根据不同卡尺的精度分为±0.01mm、±0.02mm，将其平均值记录在《检测设备校验记录表》中。 5.5可根据不同量程的卡尺选用不同的基准量块或组合进行校准； 5.6历次测量值与标准值之差，均在允许误差范围内，判校准合格； 6校准周期:每年一次 7相关记录 《检测设备校验记录表》
2千分尺内部校验规程 1目的：对千分尺进行内部校准，确保其准确度和适用性保持完好。 2范围：适用于千分尺的内部校准。 3校验基准：外校合格的标准量块。 4环境条件：室温 5校验步骤 5.1检查千分尺测量接触面是否平整、干净、无污渍、锈迹，刻度是否清晰。 5.2扭动千分尺螺栓调校零位，使刻度对准零点。 5.3根据不同量程的千分尺选择适宜的标准量块3～4块，（可对标准量块进行组合测量）。每块量块连续测量三次，每次测量值均应在允许误差范围内，将其平均值记录在《检测设备校验记录表》内。允许误差范围为±0.01mm。 5.4外径千分尺的校验：任意取5-6块标准量块，取两块量块（构成测量的基准面）夹紧一块量块成“H”型，扭动螺栓使外径千分尺的测量端张开后靠紧两基准面进行读数，每块测量三次，每次测量值均应在允许误差范围内。将其平均值记录在《检测设备校验记录表》内，允许误差范围为±0.01mm。 5.5历次测量值与标准值之差，均在允许误差范围内，判校准合格。 6校准周期：每年1次。 7相关记录：《检测设备校验记录表》

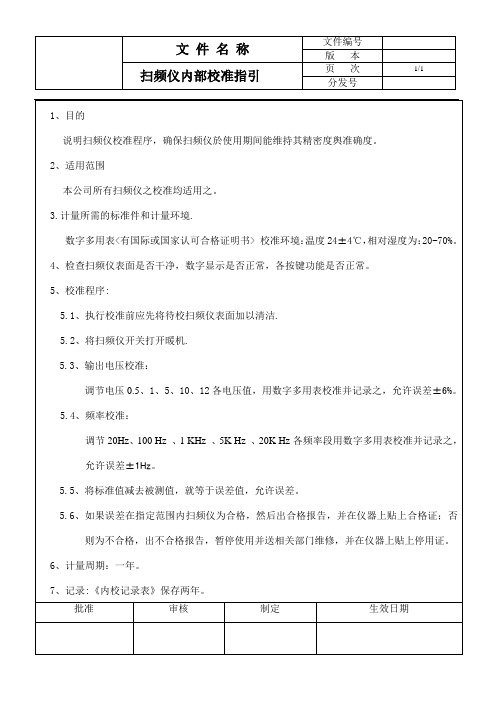

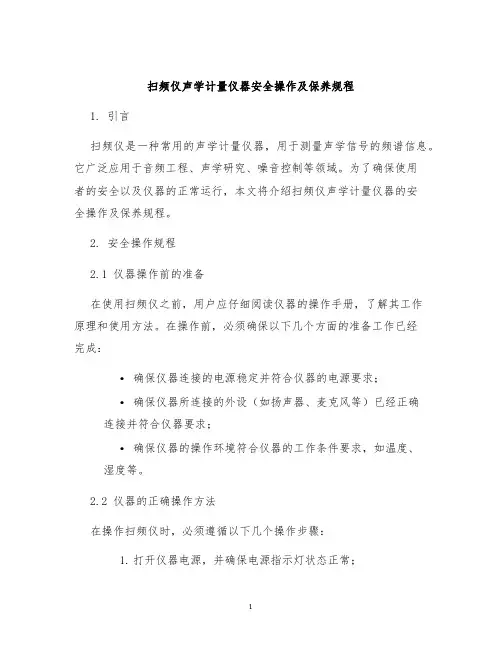

扫频仪BT3C 一、概述 BT3C 型频率特性测试仪是利用示波管直接显示被测设备的频率响应曲线的仪器，本仪器为BT3型频率特性测试仪系列产品，由于采用晶体管，集成电路，因此本仪器与BT3型相比较则具有功耗，尺寸小，重量轻，输出电压高，寄生调幅小，扫频非线性系统数小，衰减器精度高，频谱纯度好，不分波段扫频，显示灵敏度高等特点。 用它可测定无线电设备（如宽带放大器、雷达接收机的中频放大器、高频放大器、电视机的共公通道、伴音通道、视频通道以及滤波器等有源和无源器四端网络）的频率特性。 1、配用TB4-75型驻波电桥，可以测量器件的驻波特性， 2、配用3890型扫频测试对数放大器可以测量器件的阻带特性，特别适用于电视机用声表面波滤波器的生产与测试。 为了给使用者提供方便。本仪器还具有三项输出功能： a、仪器可以输出+12V（0.5A)直流电压,供测试过程中使用。 b、仪器可以输出0—+6V可调的AGC电压，供电视机高须调谐器测试用。 c、仪器可以输出稳幅的点频信号，亦可作为一般信号发生器使用。 二、技术参数： 1、中心频率可在1—300MHz内连续调节。 2、最小扫频频偏小于±0.5MHz,最大扫频频偏大于±15MHz。 3、扫频频偏在±15MHz以内，输出扫频信号寄生调幅系数不大于7%。 4、扫频频偏在±15MHz以内，输出扫频信号的调频非线性系数不大于10%。 5、输出扫频信号电压大于0.5V(有效值)。 6、频率标记信号为1MHz，10MHz，50MHz，及外接四种，1MHz 和10MHz组合显示，其余二种分别显示。 7、扫频信号输出阻抗为75Ω。 8、扫频信号的输出衰减器有两种：10dB×7 1dB×10步进。 精度：粗衰减±（0.2+0.03A)dB(A为衰减值）

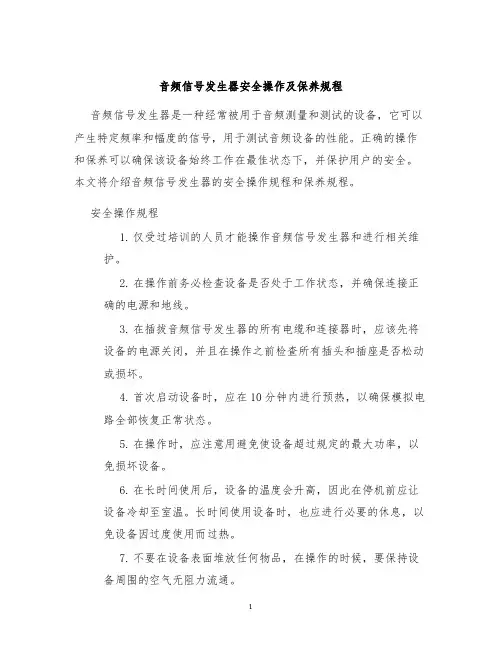

低频信号发生器的操作方法 第一步骤：低频信号发生器的连接 连接电源线 用220V AC 线把低频信号发生器连上市电。如电源插座旁有控制开关，还须把开关打开。（如上图2） 连接信号线 将输出线插入到低频信号发生器的信号输出（OUTPUT ）接口，并顺时针扭动半圈（如下图3）。图 1 图 2 将开关打开
第二步骤：信号电压幅度调节 上述步骤完成后，接下来需要开机预热和调节输出信号的幅度。 1） 开机（POWER ） 按下电源键开机，开机后电源指示灯会亮。电源按钮一般为红色。 图 3 图 4 连接输出线 电源按钮 电源指示灯
波形选择（WAVE FORM ） 控制低频信号发生器的输出波形。此按钮未按下去时为正弦波，按下去后为矩形波。中文意思为波形。在音频测试中应选择正弦波。（如上图6） 振幅调节（AMPLITUDE ） 此旋钮用来对信号幅度进行微调。顺时针为调大（MAX ），逆顺针为调小（MIN ）。如下图图 6 图 5 波形选择 按钮 衰减度选择 -20dB 档 振幅微 调旋钮 图 7 交流电压 20V 档 信号频率 为50Hz
第四步骤：信号频率调节 当调好低频信号发生器的信号电压时，我们还要调节信号发生器的信号频率。 1） 频率调节（FREQUENCY ） 频率调节旋钮上有刻度盘，刻度盘上的数值从10～100，我们调节时把刻度盘上的数值对准正上方的黑色标志，这个数值就是输出信号的基数值。Frequency 中文为频率的意思。（如上图9个琴键按钮，分别为×1、×10、×100、×1K 、×10K ，它们与频率旋钮配合使用。当按下其中的某一个时，表示频率旋钮上指示的基数值×此按钮的倍数。 图 9 图 8 频率旋钮 倍数选择
计量器具内部校准规程 1目的 对公司内的计量器具进行内部校验，确保其准确性和适用性，保持完好。 2 范围 适用于公司内长度类度量尺（如游标卡尺、高度尺）、检具、塞规等的内部校准。 3职责 内校由质检部门标准校检量具校检。 4校验仪器及设备 送检合格的万能角度尺，送检合格的直角尺，送检合格的钢直尺，送检合格的钢卷尺，送检合格的数显卡尺等。 5 环境条件 1. 温度：23 ± 2 C 2. 湿度：50 ± 20 %RH 6校验 6.1卡尺、高度尺、深度尺 6.1.1校检项目： 1. 外观检查 2. 示值误差检测
6.1.2校验仪器及设备 外校合格的卡尺、外校合格的标准块（1-100mm 38块2级） 6.1.3校验标准 6.1.4校验步骤: 1. 外观检查： 检查尺子测量接触面是否平整、干净，无污渍、锈迹，表头的指针/游标是 否完好，有无松动，刻度是否清晰，推动表头是否平稳、平滑。各功能能稳定、工作可靠。 2. 示值误差检测: （1）将尺子调至零点位置，使读数归零、指针对准零点。 （2）选取一块标准量块进行测量，读取其数值。（注意：取放标准量块时, 必需戴细纱手套；测量过程卡尺要与被测量块同方向平直。 (3)
用同样的方法，取3?5组不同量块进行测量。测量点如下图 （4）不同量程的尺子可选用不同的基准块或其组合进行校准，对标准块量测值误差，不能大于 6.1.3 项表格内的允许误差。 （5）将检定结果填写在《计量器具校检表》内。 校准周期：12 个月 6.2 钢直尺 6.2.1 校检项目: 1. 外观检查 2. 示值误差检测 6.2.2 校验仪器及设备 外校合格的标准直尺, 校准参考依据JJG1-1999 钢直尺检定规程。 6.2.3 校验步骤： 1. 外观检查： （1）尺的端边、侧边及背面应光滑，不应有毛刺、锋口和锉痕等现象。 （2）尺的刻线面不应有碰伤、锈迹及影响使用的明显斑点、划痕。 （3）线纹必须清晰，垂直到侧边，不应有目力可见的断线现象存在，半毫 米、毫米、半厘米、厘米线纹应用户不同长度的线纹表示。所有同名长度的线纹应等长。直尺分度应自端边算起，标注相应的以厘米为计数单位的数字。标称全长处应标注cm 单位。 （4）尺上应标注制造厂名（或商标）、诬互标志、分度值及编号。数字、文字、线纹均应清晰，排列整齐，不得有遗漏。 （5）新制造的尺应符合以上要求，使用中的尺允许有不影响准确度的外观缺陷。 2. 示值测量 （1）将被检直尺端边与金属线纹尺零线刻度相平，使用显微镜进行测量，进行归零。 （2）检定点的选择，1000mm以下在其全长范围内大致均匀分布不少于3段与标准线纹尺相应长度相比较；被检尺超过1000 mm可分为两段与标准尺比较，其误差为两段误差的代数和。 （3）测量时应使被检尺的刻线面与标准尺的尺边在同一平面上。卑微如蝼蚁、坚强似大象
1、游标卡尺内部校准规程 1目的 对游标卡尺进行内部校准，确保其准确度和适用性保持完好。 2范围 适用于普通游标卡尺及带表游标卡尺的内部核准。 3校验基准 外校合格的量块。 4环境条件 室温 5校验步骤 检查卡尺测量接触面是否平整、干净、无污渍、锈迹，带表卡尺表头的指针是否完好，有无松动，刻度是否清晰，推动表头是否平稳、平滑。 调校零位，或使指针对准零点。 取2～3块任意基准量块进行度量，量块被测面要干净、平整。每块连续测量三次，每次测量值均应在允许误差范围内，将其平均值记录在《量具内部校验记录表》内。允许误差范围根据不同卡尺的精度分为±、±。 测内径接触面磨损程度：取两块量块（构成测量的基准面）夹紧一块量块成“H”型，然后移动表头，使卡尺上面的测量端张开后靠紧两基准面进行读数，每块测量三次，取平均值。测量值与标准值根据不同卡尺的精度分为±、±，将其平均值记录在《量具内部校验记录表》中。 可根据不同量程的卡尺选用不同的基准量块或组合进行校准； 历次测量值与标准值之差，均在允许误差范围内，判校准合格； 6校准周期 每年一次 7相关记录 《量具内部校验记录表》
2、千分尺内部校验规程 1目的 对千分尺进行内部校准，确保其准确度和适用性保持完好。 2范围 适用于千分尺的内部校准。 3校验基准 外校合格的标准量块。 4环境条件 室温 5校验步骤 检查千分尺测量接触面是否平整、干净、无污渍、锈迹，刻度是否清晰。 扭动千分尺螺栓调校零位，使刻度对准零点。 根据不同量程的千分尺选择适宜的标准量块3～4块，（可对标准量块进行组合测量）。每块量块连续测量三次，每次测量值均应在允许误差范围内，将其平均值记录在《量具内部校验记录表》内。允许误差范围为±。 外径千分尺的校验：任意取5-6块标准量块，取两块量块（构成测量的基准面）夹紧一块量块成“H”型，扭动螺栓使外径千分尺的测量端张开后靠紧两基准面进行读数，每块测量三次，每次测量值均应在允许误差范围内。将其平均值记录在《量具内部校验记录表》内，允许误差范围为±。 历次测量值与标准值之差，均在允许误差范围内，判校准合格。 6校准周期 每年1次。 7相关记录 《量具内部校验记录表》 3、本厂其他量具内部校验规程 1、目的
