稀土抛光粉的发展现状及应用
一项目的背景情况
抛光粉通常由氧化铈、氧化铝、氧化硅、氧化铁、氧化锆、氧化铬等组份组成，不同的材料的硬度不同，在水中的化学性质也不同，因此使用场合各不相同。氧化铝和氧化铬的莫氏硬度为9，氧化铈和氧化锆为7，氧化铁更低。
铈基稀土抛光粉是较为重要的稀土产品之一。因其具有切削能力强，抛光时间短、抛光精度高、操作环境清洁等优点，故比其他抛光粉（如Fe2O3红粉）的使用效果佳，而被人们称为“抛光粉之王”。目前该产品在我国发展较快，应用日广，产量猛增，发展前景看好。
1.1 稀土抛光粉的发展过程
红粉（氧化铁）是历史上最早使用的抛光材料，但它的抛光速度慢，而且铁锈色的污染也无法消除。随着稀土工业的发展，于二十世纪30年代，首先在欧洲出现了用稀土氧化物作抛光粉来抛光玻璃。在第二次世界大战中，一个在伊利诺斯州罗克福德的WF和BarnesJ公司工作的雇员，于1943年提出了一种叫做巴林士粉（Barnesite）的稀土氧化物抛光粉，这种抛光粉很快在抛光精密光学仪器方面获得成功。由于稀土抛光粉具有抛光效率高、质量好、污染小等优点，激起了美国等国家的群起研究。这样，稀土抛光粉就以取代传统抛光粉的趋势迅速发展起来。
国外于60年前开始生产稀土抛光粉，二十世纪90年代已形成各种标准化、系列化的产品达30多种规格牌号。
目前，国外的稀土抛光粉生产厂家主要有15家（年生产能力为200吨以上者）。其中，法国罗地亚公司年生产能力为2200多吨。是目前世界上最大的稀土抛光粉生产厂家。美国的抛光粉年产量能力达1500吨以上。日本生产稀土抛光粉的原料采用氟碳铈矿、粗氯化铈和氯化稀土三种，工艺上各不相同。日本稀土抛光粉的生产在烧结设备和技术上均具特色。1968年，我国在上海跃龙化工厂首次研制成功稀土抛光粉。随后西北光学仪器厂、云南光学仪器厂相继采用独居石为原料，研制成功不同类型稀土抛光粉。北京有色金属研究总院、北京工业学院等单位于1976年研制并推广了739型稀土抛光粉，1977年又研制成功了771型稀土抛光粉。1979年甘肃稀土公司研制成功了797型稀土抛光粉。目前国内
已有14个稀土抛光粉生产厂家（年生产能力达30吨以上者），最大的一家年生产能力为2220吨（包头天骄清美稀土抛光粉有限公司）。但与国外相比仍有较大差距，主要是稀土抛光粉的产品质量不稳定，未能达到标准化、系列化，还不能完全满足各种工业领域的抛光要求，因此必须迎头赶上。
1.2 稀土抛光粉的组成及分类
1.2.1 以稀土抛光粉中CeO2量来划分：
稀土抛光粉的主要成分是CeO2，据其CeO2量的高低可将铈抛光粉分为两大类:一类是CeO2含量高的价高质优的高铈抛光粉，一般CeO2/TREO≥80%，另一类是CeO2含量低的廉价的低铈抛光粉，其铈含量在50%左右，或者低于50%，其余由La2O3，Nd2O3，Pr6O11组成。
对于高铈抛光粉来讲，氧化铈的品位越高，抛光能力越大，使用寿命也增加，特别是硬质玻璃长时间循环抛光时(石英、光学镜头等)，以使用高品位的铈抛光粉为宜。
低铈抛光粉一般含有50%左右的CeO2，其余50%为La2O3?SO3，Nd2O3?SO3，Pr6O11?SO3等碱性无水硫酸盐或LaOF、NdOF、PrOF等碱性氟化物，此类抛光粉特点是成本低及初始抛光能力与高铈抛光粉比几乎没有两样，因而广泛用于平板玻璃、显像管玻璃、眼镜片等的玻璃抛光，但使用寿命难免要比高铈抛光粉低。
1.2.2以稀土抛光粉的大小及粒度分布来划分：
稀土抛光粉的粒度及粒度分布对抛光粉性能有重要影响。对于一定组分和加工工艺的抛光粉，平均颗粒尺寸越大，则玻璃磨削速度和表面粗糙度越大。在大多数情况下，颗粒尺寸约为4μm的抛光粉磨削速度最大。相反地，如果抛光粉颗粒平均粒度较小，则磨削量减少，磨削速度降低，玻璃表面平整度提高，标准抛光粉一般有较窄的粒度分布，太细和太粗的颗粒很少，无大颗粒的抛光粉能抛光出高质量的表面，而细颗粒少的抛光粉能提高磨削速度。此外，稀土抛光粉也可以根据其添加剂的不同种类来划分，稀土抛光粉生产技术属于微粉工程技术，稀土抛光粉属于超细粉体，国际上一般将超细粉体分3种：纳米级(1nm～100nm);亚微米级(100nm～1μm);微米级(1μm～100μm)，据此分类方法，稀土抛光粉可以分为：纳米级稀土抛光粉、亚微米级稀土抛光粉及微米级稀土抛光粉3类，
通常我们使用的稀土抛光粉一般为微米级，其粒度分布在1μm～10μm之间，稀土抛光粉根据其物理化学性质一般使用在玻璃抛光的最后工序，进行精磨，因此其粒度分布一般不大于10μm，粒度大于10μm的抛光粉(包括稀土抛光粉)大多用在玻璃加工初期的粗磨。小于1μm的亚微米级稀土抛光粉，由于在液晶显示器与电脑光盘领域的应用逐渐受到重视，产量逐年提高。
纳米级稀土抛光粉目前也已经问世，随着现代科学技术的发展，其应用前景不可预测，但目前其市场份额还很小，属于研发阶段。
1.3 抛光粉的生产原料
目前，我国生产铈系稀土抛光粉的原料有下列几种：
(1)氧化铈(CeO2)，由混合稀土盐类经分离后所得(w(CeO2)=99%)；
(2)混合稀土氢氧化物(RE(OH)3)，为稀土精矿(w(REO)≥50%)化学处理后的中间原料(w(REO)=65%，w(CeO2)≥48%)；
(3)混合氯化稀土(RECl3)，从混合氯化稀土中萃取分离得到的少铕氯化稀土(主要含La，Ce，Pr和Nd，w(REO)≥45%，w(CeO2)≥50%)；
(4)高品位稀土精矿(w(REO)≥60%，w(CeO2)≥48%)，有内蒙古包头混合型稀土精矿，山东微山和四川冕宁的氟碳铈矿精矿。
以上原料中除第1种外，第2，3，4种均含轻稀土(w(REO)≈98%)，且以CeO2为主，w(CeO2)为48%～50%。我国具有丰富的铈资源，据测算，其工业储量约为1800万吨（以CeO2计），这为今后我国持续发展稀土抛光粉奠定了坚实的基础，也是我国独有的一大优势，并可促进我国稀土工业继续高速发展。1.4 主要生产工艺及设备
1.4.1 高铈系稀土抛光粉的生产
以稀土混合物分离后的氧化铈为原料，以物理化学方法加工成硬度大，粒度均匀、细小，呈面心立方晶体的粉末产品。其主要工艺过程为：原料→高温→煅烧→水淬→水力分级→过滤→烘干→高级铈系稀土抛光粉产品。
主要设备有：煅烧炉，水淬槽，分级器，过滤机，烘干箱。
主要指标：产品中w(REO)=99%，w(CeO2)=99%；稀土回收率约95%；平均粒经1μm～6μm(或粒度为200目～300目)，晶形完好。该产品适用于高速抛光。这种高铈抛光粉最早代替了古典抛光的氧化铁粉（红粉）。
1.4.2中铈系稀土抛光粉的制备
用混合稀土氢氧化物(w(REO)=65%，w(CeO2)≥48%)为原料，以化学方法预处理得稀土盐溶液，加入中间体(沉淀剂)使转化成w(CeO2)=80%～85%的中级铈系稀土抛光粉产品。其主要工艺过程为：
原料→氧化→优溶→过滤→酸溶→沉淀→洗涤过滤→高温煅烧→细磨筛分→中级铈系稀土抛光粉产品。
主要设备：氧化槽，优溶槽，酸溶槽，沉淀槽，过滤机，煅烧炉，细磨筛分机及包装机。
主要指标：产品中w(REO)=90%，w(CeO2)=80%～85%；稀土回收率约95%;平均粒度0.4μm～1.3μm。该产品适用于高速抛光，比高级铈稀土抛光粉进行高速抛光的性能更为优良。
1.4.3 低铈系稀土抛光粉的制备
以少铕氯化稀土(w(REO)≥45%，w(CeO2)≥48%)为原料，以合成中间体(沉淀剂)进行复盐沉淀等处理，可制备低级铈系稀土抛光粉产品。其主要工艺过程为：
原料→溶解→复盐沉淀→过滤洗涤→高温煅烧→粉碎→细磨筛分→低级铈系稀土抛光粉产品。
主要设备：溶解槽，沉淀槽，过滤机，煅烧炉，粉碎机，细磨筛分机。
主要指标：产品中w(REO)=85%～90%，w(CeO2)=48%～50%；稀土回收率约95%；平均粒径0.5μm～1.5μm(或粒度320目～400目)。该产品适合于光学玻璃等的高速抛光之用。
用混合型的氟碳铈矿高品位稀土精矿(w(REO)≥60%，w(CeO2)≥48%)为原料，直接用化学和物理的方法加工处理，如磨细、煅烧及筛分等可直接生产低级铈系稀土抛光粉产品。
其主要工艺过程为：
原料→干法细磨→配料→混粉→焙烧→磨细筛分→低级铈系稀土抛光粉产品。
主要设备：球磨机，混料机，焙烧炉，筛分机等。主要指标:产品中w(REO)≥95%，w(CeO2)≥50%；稀土回收率≥95%;产品粒度为1.5μm～2.5μm。该产
品适合于眼镜片、电视机显象管的高速抛光之用。
目前，国内生产的低级铈系稀土抛光粉的量最多，约占总产量的90%以上。
1.5 稀土抛光粉的应用
由于铈系稀土抛光粉具有较优的化学与物理性能，所以在工业制品抛光中获得了广泛的应用，如已在各种光学玻璃器件、电视机显像管、光学眼镜片、示波管、平板玻璃、半导体晶片和金属精密制品等的抛光。
高铈系稀土抛光粉，主要适用于精密光学镜头的高速抛光。实践表明，该抛光粉的性能优良，抛光效果较好，由于价格较高，国内的使用量较少。
中铈系稀土抛光粉，主要适用于光学仪器的中等精度中小球面镜头的高速抛光。该抛光粉与高铈粉比较，可使抛光粉的液体浓度降低11%，抛光速率提高35%，制品的光洁度可提高一级，抛光粉的使用寿命可提高30%。目前国内使用这种抛光粉的用量尚少，有待于今后继续开发新用途。
低铈系稀土抛光粉，如771型适用于光学眼镜片及金属制品的高速抛光;797型和C－1型适用于电视机显象管、眼镜片和平板玻璃等的抛光；H－500型和877型适用于电视机显象管的抛光。此外，其它抛光粉用于对光学仪器，摄像机和照像机镜头等的抛光，这类抛光粉国内用量最多，约占国内总用量85%以上。
1.5 稀土抛光粉的市场
在稀土抛光粉的消费中，日本是最大的消费者，每年约生产3550吨～4000吨抛光粉，产值35亿～40亿日元，还从法国、美国和中国进口部分抛光粉。其中最大的抛光粉消费市场是彩电阴极射线管。二十世纪90年代中期，日本阴极射线管的生产转向海外，而平面显示产品产量迅速增加，对铈基抛光粉的需求量也迅速增加。估计日本在液晶显示用平面显示器生产上消费的抛光粉约占其市场的50%。90年代以来，日本将其阴极射线管用抛光粉的生产技术和设备向海外转移，如:日本清美化学从1989年开始在海外生产阴极射线管用铈基抛光粉。1989年在台湾建立了一家独资企业，1990年投入生产，目前的生产能力为每年1000吨。1997年又与我国包头钢铁公司合资在包头建立了一家专门生产彩电阴极射线管、电子管和平板玻璃抛光用抛光粉的企业。设计能力为每年1200吨，所用原料为高品位氟碳铈矿和富铈碳酸稀土。因此，新日本金属化学公司的阴极射线管用抛光粉因受来自中国大陆和台湾大量低价抛光粉的冲击也有意从事用于液
显示屏用抛光粉的生产。
高铈系稀土抛光粉，主要适用于精密光学镜头的高速抛光。实践表明，该抛光粉的性能优良，抛光效果较好，由于价格较高，国内的使用量较少。
中铈系稀土抛光粉，主要适用于光学仪器的中等精度中小球面镜头的高速抛光。该抛光粉与高铈粉比较，可使抛光粉的液体浓度降低11%，抛光速率提高35%，制品的光洁度可提高一级，抛光粉的使用寿命可提高30%。目前国内使用这种抛光粉的用量尚少，有待于今后继续开发新用途。
低铈系稀土抛光粉，如771型适用于光学眼镜片及金属制品的高速抛光;797型和C－1型适用于电视机显象管、眼镜片和平板玻璃等的抛光；H－500型和877型适用于电视机显象管的抛光。此外，其它抛光粉用于对光学仪器，摄像机和照像机镜头等的抛光，这类抛光粉国内用量最多，约占国内总用量85%以上。
5稀土抛光粉的市场
在稀土抛光粉的消费中，日本是最大的消费者，每年约生产3550吨～4000吨抛光粉，产值35亿～40亿日元，还从法国、美国和中国进口部分抛光粉。其中最大的抛光粉消费市场是彩电阴极射线管。二十世纪90年代中期，日本阴极射线管的生产转向海外，而平面显示产品产量迅速增加，对铈基抛光粉的需求量也迅速增加。估计日本在液晶显示用平面显示器生产上消费的抛光粉约占其市场的50%。90年代以来，日本将其阴极射线管用抛光粉的生产技术和设备向海外转移，如:日本清美化学从1989年开始在海外生产阴极射线管用铈基抛光粉。1989年在台湾建立了一家独资企业，1990年投入生产，目前的生产能力为每年1000吨。1997年又与我国包头钢铁公司合资在包头建立了一家专门生产彩电阴极射线管、电子管和平板玻璃抛光用抛光粉的企业。设计能力为每年1200吨，所用原料为高品位氟碳铈矿和富铈碳酸稀土。因此，新日本金属化学公司的阴极射线管用抛光粉因受来自中国大陆和台湾大量低价抛光粉的冲击也有意从事用于液
显示屏用抛光粉的生产。
6、结束语
我国的稀土抛光粉行业从无到有，从小到大，已走过了近50年的历史。目前我国在生产、应用、市场和技术设备等方面已取得很大的成就和发展，在世界同行业中已占主导地位，并成为世界稀土抛光粉的生产和供应大国。今后要加快技术设备的创新，提高生产水平。要加速产品标准化和系列化的进程，要增加新品种，提高产品质量，努力提高产品出口量，占领国际市场。
一种含Ce3+的稀土抛光粉及其制备方法
本发明提供了一种含Ce3+的稀土抛光粉及其制备方法。该稀土抛光粉的Ce3+/Ce(mol比)为0.5-20％。低价铈在氧化铈晶格中的存在，促进了Ce4+与Ce3+之间的转化，增强了抛光过程中抛光粉与玻璃之间羟基水合物软化层的形成，大大增强了粉体的抛光性能。稀土抛光粉中含Ce3+，抛光粉的悬浮性能好，分散性强，应用到玻璃抛光中切削力大，对玻璃抛光面划痕少，抛光平整度高。含Ce3+的稀土抛光粉制备工艺流程简单，工艺容易控制，易于工业化生产。
稀土抛光粉的发展历程
从1940年开始，高氧化铈含量的稀土抛光粉开始取代氧化铁（即铁红）用于玻璃抛光，成为玻璃抛光加工过程中的关键工艺材料之一。与传统抛光粉—铁红粉相比，稀土抛光粉具有抛光速度快、光洁度高和使用寿命长的优点，而且能改变抛光质量和操作环境。例如用氧化铈抛光粉抛光透镜，一分钟完成的工作量，如用氧化铁抛光粉则需要30～60分钟。稀土抛光粉因其独特的化学机械作用原理而带来的高抛光效率，成为玻璃抛光材料的首选，被广泛用于镜片、光学元件（透镜、棱镜）、彩电玻壳、平板显示器用电子玻璃、硅片、磁盘玻璃基片等产品的抛光加工。
根据铈含量的不同，稀土抛光粉可分为高铈（>90%）、富铈（>70％)和低铈（<70%）三种。根据其应用领域的不同，稀土抛光粉产品可分为微米级、亚微
米级、纳米级三类。

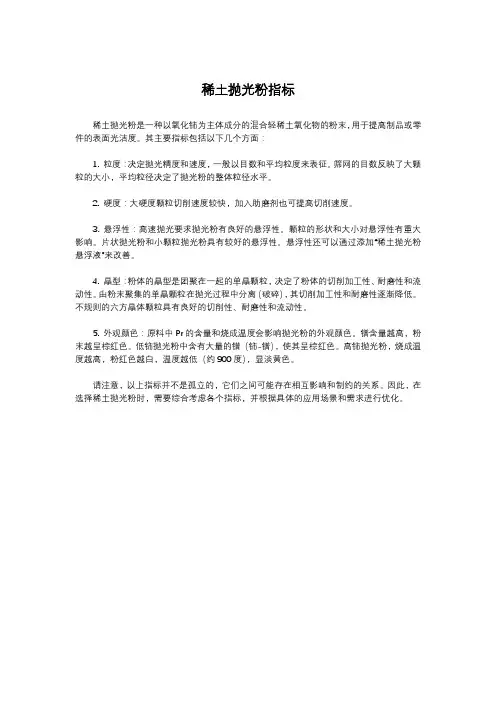

抛光粉的性能评介指标
颗粒大小：决定了抛光精度和速度，一般用目数和平均颗粒大小来表征。过筛目数反映了最大颗粒的大小，平均粒度决定了抛光粉颗粒大小的整体水平。
硬度：硬度大的颗粒具有较快的切削率，加入助磨剂也可以提高切削率。
悬浮性：高速抛光要求抛光粉具有较好的悬浮性，颗粒形状和大小对悬浮性有较大影响，片状的抛光粉以及小颗粒的抛光粉的悬浮性较好。悬浮性的提高也可以通过加入悬浮剂来实现。
颗粒结构：颗粒结构是团聚体颗粒还是单晶颗粒决定了抛光粉的耐磨性和流动性。团聚体颗粒在抛光过程中会破碎，从而导致耐磨性下降，单晶颗粒具有好的耐磨性和流动性。
颜色：与原料中的镨含量和温度有关，镨含量越高，抛光粉越显棕红色。低铈抛光粉中含有大量的镨，因而显棕红色。对纯氧化铈抛光粉，焙烧温度高，抛光粉的颜色偏白红，温度低，颜色偏浅黄。
全球的稀土抛光粉生产总量约为2万吨，生产厂家主要有四种类型：光学辅料公司、磨料磨具公司、稀土冶金公司、化工材料公司。其中，光学辅料公司的生产量最小，在2000吨以下，磨料磨具行业最大，在7000吨左右，稀土行业和化工行业各生产5000吨。我国的稀土抛光粉的生产量和应用量大抵相等，每年生产1万吨左右，其中国内自用8000吨，出口2000吨。
稀土抛光粉的作用机理
对氧化铈抛光机理的解释主要有以下几种学说：
（1)化学学说，即抛光过程是水、抛光剂、抛光模材料和玻璃之间化学作用的结果；
(2)纯机械作用学说，即抛光是研磨过程的继续；
(3)流变作用学说，即摩檫热使玻璃表面产生塑性变形和流动，或者是热软化以致熔融而产生流动，抛光过程是玻璃表面分子重新分布而形成平整表面的过程；
(4)机械、物理化学学说，即抛光过程是一机械的、物理化学作用的综合过程；许多专家认为，抛光是一机械的、物理化学的、化学的综合，其中机械作用是基本的，化学作用是重要的，而流变现象是存在的。氧化铈之所以是极有效的抛光用化合物，是因为它能用化学分解和机械摩擦二种形式同时抛光玻璃。在抛光过程中，氧化铈抛光粉有两种作用，即机械作用与胶体化学作用，这两种作用是同时出现的。抛光的初始阶段，是CeO2去除表面凹凸层的过程，因而呈现出新的抛光面，这时机械作用是主要的。同时，由于抛光混合物中有水，在抛光过程中形成H3O+ 离子，在玻璃表面H3O+离子与Na+离子相互交换而与玻璃形成水解化合物；同时由于CeO2抛光剂具有多价的性质，Ce（III）/Ce（IV）的氧化还原反应会破坏硅酸盐晶格，并通过化学吸附作用，使玻璃表面与抛光剂接触的物质（包括玻璃及水解化合物）被氧化或形成（…Ce-O-Si…）络合物而被除去。
稀土抛光粉的生产加工的因素有以下三个方面：
原料选用：
生产抛光粉的原料按含铈量分为三种：高铈抛光粉用硝酸铈或氯化铈生产，硝酸铈生产的抛光粉颗粒性能更好；富铈抛光粉采用镧铈氯化物生产，所得抛光粉为白色；低铈抛光粉采用混合碳酸稀土或氟碳铈矿生产，颜色为棕红色。
沉淀方式：
沉淀过程决定了抛光粉晶粒的大小和形状，最终影响稀土抛光粉的抛光速度、耐磨性、流动性等应用性能。可采用草酸和碳酸氢铵两种沉淀剂生产抛光粉，草酸盐得到的抛光粉具有单晶结构，粉体具有良好的流动性，易于沉降，便用水力方法进行分级；碳酸盐得到的抛光粉呈片状团聚体结构，悬浮性较好，但耐磨性、流动性不如草酸盐生产的抛光粉，但因生产成本较低而得到广泛采用。
分级方式：
抛光粉在应用前均需进行分级，一般有水力沉降、湿式筛分、干式筛分、水力悬流分级、气流分级等方式。草酸盐生产的抛光粉一般采用湿式筛分或水力悬流分级；碳酸盐制得的抛光粉大多采用气流分级方式实现。
（1）稀土抛光作用
稀土抛光粉具有抛光速度快、光洁度高和使用寿命长的优点，与传统抛光粉—铁红粉相比，不污染环境，易于从沾着物上除去等优点。用氧化铈抛光粉抛光透镜，一分钟完成的工作量，如用氧化铁抛光粉则需要30～60分钟。所以，稀土抛光粉具有用量少、抛光速度快以及抛光效率高的优点。而且能改变抛光质量和操作环境。一般稀土玻璃抛光粉主要用富铈氧化物。氧化铈之所以是极有效的抛光用化合物，是因为它能用化学分解和机械摩擦二种形式同时抛光玻璃。稀土铈抛光粉广泛用于照相机、摄影机镜头、电视显像管、眼镜片等的抛光。目前我国有稀土抛光粉厂几十家，生产规模上百吨的十余家。中外合资包头天骄清美稀土抛光粉有限公司是我国目前最大的稀土抛光粉厂之一，年生产能力1200吨，产品销往国内外。
在稀土抛光粉的消费中，日本是最大的消费者，每年约生产3550～4000吨抛光粉，产值35~40亿日元，还从法国、美国和中国进口部分抛光粉，其中最大的抛光粉消费市场是彩电阴极射线管。
90年代中期，日本阴极射线管的生产转向海外，而平面显示产品产量迅速增加，对铈基抛光粉的需求量也迅速增加，估计日本在液晶显示用平面显示器生产上消费的抛光粉约占其市场的50%。90年代以来，日本将其阴极射线管用抛光粉的生产技术和设备向海外转移，如：日本清美化学从1989年开始在海外生产阴极射线管用铈基抛光粉，1989年在台湾建立了一家独资企业，1990年投入生产，目前的生产能力为每年1000吨，1997年又与我国包头钢铁公司合资在包头建立了一家专门生产彩电阴极射线管、电子管和平板玻璃抛光粉的企业，设计能力为每年1200吨，所用原料为高品位氟碳铈矿和富铈碳酸稀土，因此，新日本金属化学公司的阴极射线管用抛光粉因受来自中国大陆和台湾大量低价抛光粉的冲击，也有意从事用于液晶显示用高性能抛光粉的生产。东北金属化学公司计划专门从事光学镜头和液晶显示屏用抛光粉的生产，据悉，昭和电工计划投资5亿日元扩大其铈基抛光粉的生产能力，以满足电器设备和半导体装置等市场的需求，其独资公司东北金属化工公司将投资2.5亿日元以扩大铈基研磨剂的生产能力，其产品牌号为ROX，用于PC的液晶显示屏和硬盘的玻璃基体抛光，可望使其月产量达200吨，成为日本同行中的大户，其销售目标是2002年达20亿日
元，昭和电工还将长野县投资2.5亿日元建一新厂，生产用于半导体的化学机械抛光粉，产品牌号为GPL，预计月产能力为200吨，2002年的销售额将达30亿日元
汽车抛光技术工艺流程 抛光操作方法及流程： 如果说洗车是车体护理的基础，研磨时漆面翻新的关键，那么抛光应是漆面护理的艺术创作。 汽车漆面抛光有三个步骤即研磨、抛光、还原。抛光之所以能产生无比光亮的效果主要是靠研磨，即靠摩擦材料把细微划痕去除，其次是靠车蜡，抛光剂里大多含有增亮成分，可以依靠抛光剂的光泽来弥补漆面的缺陷。 抛光原理： 1、表面粗糙，不平：任何一点光线的射入角和折射角不一样，造成表面亮度降低。 2、表面平滑：镜面反射，射入角和反射角一致，可得到最高反射亮度。所以，美容施工一定首先要将漆面整平，才有最佳的表面亮度和保护层。 操作方法：用于研磨作业的研磨剂是在随着抛光机和研磨剂摩擦作业进行，由于磨擦起热,使研磨剂中所含的"水"，"溶剂"成分减少，最后研磨剂变成干燥的粉状。研磨的初期阶段，研磨剂起着润滑剂的作用，几乎没有研磨力，研磨剂薄薄地随这着抛光机的转动向外涂抹；研磨溶剂中所含的水分和溶剂为了保护研磨粒子会慢慢的干燥，研磨粒子因为有了水和溶剂保护研磨粒子就会使研磨的时间比较长；水，溶剂由于磨擦发热而被蒸发，含量也减
少，变的不能保护研磨粒子，不能受到保护的研磨粒子渐渐开始破碎，研磨力下降，但是光泽呈现出来了。为了有效的使用这种时间带，为了不让发热而进行作业，如果用过大的力进行研磨就容易起热，研磨剂很就快会完全干燥，不仅研磨剂变的失去作用，而且还会因研磨剂颗粒留下出现伤痕。抛光研磨作业不是用力和快速进行的，而是为了有效的使用研磨剂的切削性来进行。 抛光的基础使用方法 1、盘面带有角度的情况 抛光机倾斜度比较的大的情况下会使漆面起热快，而且抛光盘的边的部位摩擦力加大，容易研磨坏车漆，也会使抛光盘面的接触漆面面积会变狭窄。 2、移动抛光机的基本方法 研磨作业是为了把漆面均匀地进行研磨做为基础，为此，需要想办法"在一定程度上控制抛光所承受的压力"。 （1）按动的压力--以抛光机自身的重量为基础，把在平面上的抛光机的自身重量作为基础，不要不需要使用太大的压力，即使在侧面进行抛光作业，也是需要使用与平面同等压力。不要增加或减少压力，这样就不容易因为压力不均匀产生有的部分抛的严重有的部位较轻而产生的光圈或是划痕没有清除。 （2）盘面与抛光的角度--避免在局部增加压力 抛光是根据盘面的形状使用压力。如果过度地抛光会形成"研磨面不均匀"，"抛光分界线"，"抛光伤痕"等原因，由于局部发热，会
历史沿革 包头作为一个城市，形成较晚，从清嘉庆14年（1809年）设置包头镇算起，至今还不到200年。但是，由于包头地区地理位置的特殊性，在漫长的嬗变过程中，也曾几度成为演出威武雄壮活剧的历史舞台，故不应以设镇、筑城为限，可以追溯更长的历史。 黄河是中华民族的摇篮。黄河流经包头的地段是原始人类较早活动的地方，在这里蕴藏着大量的古人类文化遗迹，已发掘的就有10多处。在位于东河区以东15公里的阿善沟门的格膝盖沟，发掘出一处保存完好的新石器时代村落遗址和大量的文物。 蒙古高原位于东西上千公里的阴山山脉之北，中国古代，这里是北方少数民族生息繁衍的地方，在与黄河流域的中原各代王朝的交往中，促进了各民族的融合，加快了少数民族的封建化过程促进了整个社会的发展和文明的交往。 从战国至唐朝，包头境内曾几次建筑过一些古城。最早是赵武灵王于公元前306年（武灵王20年）筑九原城。公元前221年秦为九原郡。公元433年，鲜卑族建立的北魏王朝，设怀朔镇。后来，随着形势的变化，时间的推移，古城被一一废弃了。 进入五代后，包头属辽统治。辽在这里设云内州，一直沿袭至金元，建制未变。元代初年，包头地区的冶炼业、纺织业、陶瓷业开始兴盛，出现了商品经济，商业活动随之兴旺起来。后来蒙古族各部落陆续进驻河套，包头地区又成为土默特部落游牧之地。 清王朝建立后，乾隆5年（公元1741年），萨拉齐建筑，设协理通判，这是包头地区最早出现的行政建制。1870年（同治9年）前后，包头修筑城墙，辟东、南、西、东北、西北5座城门，形成了近代包头的城市规模。19世纪后期至20世纪初，包头已发展成为我国西北著名的皮毛集散地和水旱码头。1923年平绥铁路通车包头，1931年，包头电灯面粉公司和永茂源甘草公司创办，包头开始有了近代工业。1934年，中德双方组织的“欧亚航空邮运股份有限公司”在包头修筑飞机场，开辟包头--宁夏--兰州航线，定期航班每周往返一次。饮食、服务业日益兴旺，市面日趋繁荣。 包头是一个有着光荣革命传统的地区。革命初期，王若飞、乌兰夫等老一辈无产阶级革命家曾在这里领导过地下斗争。抗日战争期间，共产党领导包头地区各族军民，开创了大青山抗日游击根据地，与日寇进行了艰苦卓绝的斗争。 1949年9月19日，绥远发动“9·19”起义，包头获得和平解放。1950年2月13日，包头市人民政府正式成立。 地理气候
模具抛光的工艺流程及技巧 抛光在模具制作过程中是很重要的一道工序，随着塑料制品的日溢广泛应用，对塑料制品的外观品质要求也越来越高，所以塑料模具型腔的表面抛光质量也要相应提高，特别是镜面和高光高亮表面的模具对模具表面粗糙度要求更高，因而对抛光的要求也更高。抛光不仅增加工件的美观，而且能够改善材料表面的耐腐蚀性、耐磨性，还可以方便于后续的注塑加工，如使塑料制品易于脱模，减少生产注塑周期等。目前常用的抛光方法有以下几种： ㈠机械抛光 机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量要求高的可采用超精研抛的方法。超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件
被加工表面上，作高速旋转运动。利用该技术可以达到Ra0.008μm的表面粗糙度，是各种抛光方法中最高的。光学镜片模具常采用这种方法。 ⑴机械抛光基本程序 要想获得高质量的抛光效果，最重要的是要具备有高质量的油石、砂纸和钻石研磨膏等抛光工具和辅助品。而抛光程序的选择取决于前期加工后的表面状况，如机械加工、电火花加工，磨加工等等。机械抛光的一般过程如下： ①粗抛经铣、电火花、磨等工艺后的表面可以选择转速在35 000—40 000 rpm的旋转表面抛光机或超声波研磨机进行抛光。常用的方法有利用直径Φ3mm、WA # 400的轮子去除白色电火花层。然后是手工油石研磨，条状油石加煤油作为润滑剂或冷却剂。一般的使用顺序为#180 ~ #240 ~ #320 ~ #400 ~ #600 ~ #800 ~ #1000。油石抛光方法，这个作业是最重要的高难度作业，根据加工品的不同规格，分别约70度的角位均衡的进行交叉研磨。最理想
稀土抛光粉的发展现状及应用 一项目的背景情况 抛光粉通常由氧化铈、氧化铝、氧化硅、氧化铁、氧化锆、氧化铬等组份组成，不同的材料的硬度不同，在水中的化学性质也不同，因此使用场合各不相同。氧化铝和氧化铬的莫氏硬度为9，氧化铈和氧化锆为7，氧化铁更低。 铈基稀土抛光粉是较为重要的稀土产品之一。因其具有切削能力强，抛光时间短、抛光精度高、操作环境清洁等优点，故比其他抛光粉（如Fe2O3红粉）的使用效果佳，而被人们称为“抛光粉之王”。目前该产品在我国发展较快，应用日广，产量猛增，发展前景看好。 1.1 稀土抛光粉的发展过程 红粉（氧化铁）是历史上最早使用的抛光材料，但它的抛光速度慢，而且铁锈色的污染也无法消除。随着稀土工业的发展，于二十世纪30年代，首先在欧洲出现了用稀土氧化物作抛光粉来抛光玻璃。在第二次世界大战中，一个在伊利诺斯州罗克福德的WF和BarnesJ公司工作的雇员，于1943年提出了一种叫做巴林士粉（Barnesite）的稀土氧化物抛光粉，这种抛光粉很快在抛光精密光学仪器方面获得成功。由于稀土抛光粉具有抛光效率高、质量好、污染小等优点，激起了美国等国家的群起研究。这样，稀土抛光粉就以取代传统抛光粉的趋势迅速发展起来。 国外于60年前开始生产稀土抛光粉，二十世纪90年代已形成各种标准化、系列化的产品达30多种规格牌号。 目前，国外的稀土抛光粉生产厂家主要有15家（年生产能力为200吨以上者）。其中，法国罗地亚公司年生产能力为2200多吨。是目前世界上最大的稀土抛光粉生产厂家。美国的抛光粉年产量能力达1500吨以上。日本生产稀土抛光粉的原料采用氟碳铈矿、粗氯化铈和氯化稀土三种，工艺上各不相同。日本稀土抛光粉的生产在烧结设备和技术上均具特色。1968年，我国在上海跃龙化工厂首次研制成功稀土抛光粉。随后西北光学仪器厂、云南光学仪器厂相继采用独居石为原料，研制成功不同类型稀土抛光粉。北京有色金属研究总院、北京工业学院等单位于1976年研制并推广了739型稀土抛光粉，1977年又研制成功了771型稀土抛光粉。1979年甘肃稀土公司研制成功了797型稀土抛光粉。目前国内
粗砂打磨，明亮的，平淡结束，发线，染色完成，光明退火，镜面抛光 抛光方法 目前常用的抛光方法有以下几种： 1.1机械抛光机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量要求高的可采用超精研抛的方法。超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件被加工表面上，作高速旋转运动。利用该技术可以达到Ra0.008μm的表面粗糙度，是各种抛光方法中最高的。光学镜片模具常采用这种方法。 1.2化学抛光化学抛光是让材料在化学介质中表面微观凸出的部分较凹部分优先溶解，从而得到平滑面。这种方法的主要优点是不需复杂设备，可以抛光形状复杂的工件，可以同时抛光很多工件，效率高。化学抛光的核心问题是抛光液的配制。化学抛光得到的表面粗糙度一般为数10μm。 1.3电解抛光电解抛光基本原理与化学抛光相同，即靠选择性的溶解材料表面微小凸出部分，使表面光滑。与化学抛光相比，可以消除阴极反应的影响，效果较好。 电化学抛光过程分为两步：（1）宏观整平溶解产物向电解液中扩散，材料表面几何粗糙下降，Ra＞1μm。（2）微光平整阳极极化，表面光亮度提高，Ra＜1μm。 1.4超声波抛光将工件放入磨料悬浮液中并一起置于超声波场中，依靠超声波的振荡作用，使磨料在工件表面磨削抛光。超声波加工宏观力小，不会引起工件变形，但工装制作和安装较困难。超声波加工可以与化学或电化学方法结合。在溶液腐蚀、电解的基础上，再施加超声波振动搅拌溶液，使工件表面溶解产物脱离，表面附近的腐蚀或电解质均匀；超声波在液体中的空化作用还能够抑制腐蚀过程，利于表面光亮化。 1.5流体抛光流体抛光是依靠高速流动的液体及其携带的磨粒冲刷工件表面达到抛光的目的。常用方法有：磨料喷射加工、液体喷射加工、流体动力研磨等。流体动力研磨是由液压驱动，使携带磨粒的液体介质高速往复流过工件表面。介质主要采用在较低压力下流过性好的特殊化合物（聚合物状物质）并掺上磨料制成，磨料可采用碳化硅粉末。 1.6磁研磨抛光磁研磨抛光是利用磁性磨料在磁场作用下形成磨料刷，对工件磨削
抛光粉通常由氧化铈、氧化铝、氧化硅、氧化铁、氧化锆、氧化铬等组份组成，不同的材料的硬度不同，在水中的化学性质也不同，因此使用场合各不相同。氧化铝和氧化铬的莫氏硬度为9,氧化铈和氧化锆为7,氧化铁更低。 铈基稀土抛光粉是较为重要的稀土产品之一。因其具有切削能力强，抛光时间短、抛光精度高、操作环境清洁等优点，故比其他抛光粉（如Fe2O3红粉）的使用效果佳，而被人们称为"抛光粉之王".目前该产品在我国发展较快，应用日广，产量猛增，发展前景看好。 1.1 稀土抛光粉的发展过程 红粉（氧化铁）是历史上最早使用的抛光材料，但它的抛光速度慢，而且铁锈色的污染也无法消除。随着稀土工业的发展，于二十世纪30年代，首先在欧洲出现了用稀土氧化物作抛光粉来抛光玻璃。在第二次世界大战中，一个在伊利诺斯州罗克福德的WF和BarnesJ公司工作的雇员，于1943年提出了一种叫做巴林士粉（Barnesite）的稀土氧化物抛光粉，这种抛光粉很快在抛光精密光学仪器方面获得成功。由于稀土抛光粉具有抛光效率高、质量好、污染小等优点，激起了美国等国家的群起研究。这样，稀土抛光粉就以取代传统抛光粉的趋势迅速发展起来。 国外于60年前开始生产稀土抛光粉，二十世纪90年代已形成各种标准化、系列化的产品达30多种规格牌号。 目前，国外的稀土抛光粉生产厂家主要有15家（年生产能力为200吨以上者）。其中，法国罗地亚公司年生产能力为2200多吨。是目前世界上最大的稀土抛光粉生产厂家。美国的抛光粉年产量能力达1500吨以上。日本生产稀土抛光粉的原料采用氟碳铈矿、粗氯化铈和氯化稀土三种，工艺上各不相同。日本稀土抛光粉的生产在烧结设备和技术上均具特色。1968年，我国在上海跃龙化工厂首次研制成功稀土抛光粉。随后西北光学仪器厂、云南光学仪器厂相继采用独居石为原料，研制成功不同类型稀土抛光粉。北京有色金属研究总院、北京工业学院等单位于1976年研制并推广了739型稀土抛光粉，1977年又研制成功了771型稀土抛光粉。1979年甘肃稀土公司研制成功了797型稀土抛光粉。目前国内已有14个稀土抛光粉生产厂家（年生产能力达30吨以上者），最大的一家年生产能力为2220吨。但与国外相比仍有较大差距，主要是稀土抛光粉的产品质量不稳定，未能达到标准化、系列化，还不能完全满足各种工业领域的抛光要求，因此必须迎头赶上。 1.2 稀土抛光粉的组成及分类 1.2.1 以稀土抛光粉中CeO2量来划分： 稀土抛光粉的主要成分是CeO2,据其CeO2量的高低可将铈抛光粉分为两大类：一类是CeO2含量高的价高质优的高铈抛光粉，一般CeO2/TREO≥80%,另一类是CeO2含量低的廉价的低铈抛光粉，其铈含量在50%左右，或者低于50%,其余由La2O3,Nd2O3,Pr6O11组成。 对于高铈抛光粉来讲，氧化铈的品位越高，抛光能力越大，使用寿命也增加，特别是硬质玻璃长时间循环抛光时（石英、光学镜头等），以使用高品位的铈抛光粉为宜。低铈抛光粉一般含有50%左右的CeO2,其余50%为La2O3?SO3,Nd2O3?SO3,Pr6O11?SO3等碱性无水硫酸盐或LaOF、NdOF、PrOF等碱性氟化物，此类抛光粉特点是成本低及初始抛光能力与高铈抛光粉比几乎没有两样，因而广泛用于平板玻璃、显像管玻璃、眼镜片等的玻璃抛光，但使用寿命难免要比高铈抛光粉低。 1.2.2以稀土抛光粉的大小及粒度分布来划分： 稀土抛光粉的粒度及粒度分布对抛光粉性能有重要影响。对于一定组分和加工工艺的抛光粉，平均颗粒尺寸越大，则玻璃磨削速度和表面粗糙度越大。在大多数情况下，颗粒尺寸约为4μm的抛光粉磨削速度最大。相反地，如果抛光粉颗粒平均粒度较小，则磨削量减少，磨削速度降低，玻璃表面平整度提高，标准抛光粉一般有较窄的粒度分布，太细和太粗的颗粒很少，无大颗粒的抛光粉能抛光出高质量的表面，而细颗粒少的抛光粉能提高磨削速度。此外，稀土抛光粉也可以根据其添加剂的不同种类来划分，稀土抛光粉生产技术属于微粉工程技术，稀土抛光粉属于超细粉体，国际上一般将超细粉体分3种：纳米级 （1nm~100nm）；亚微米级（100nm~1μm）；微米级（1μm~100μm），据此分类方法，稀土抛光粉可
稀土的分类及其用途 2009年09月28日 09点34分06秒 【概述】 稀土就是化学元素周期表中镧系元素——镧(La)、铈(Ce)、镨(Pr)、钕(Nd)、钷(Pm)、钐(Sm)、铕(Eu)、钆(Gd)、铽(Tb)、镝(Dy)、钬(Ho)、铒(Er)、铥(Tm)、镱(Yb)、镥(Lu)，以及与镧系的15个元素密切相关的两个元素——钪(Sc)和钇(Y)共17种元素，称为稀土元素(RareEarth)。简称稀土(RE或R)。 韩国并不是主要的稀土使用国，目前我国出口的稀土数量达到每年5万吨(合法出口)，主要的应用大国为日本，欧洲和北美。与此同时稀土在我国的应用也在积极开展，目前占到7万吨。我国每年稀土实际的矿产的实际投入量大约为15万吨，这个数字近年来没有明显变化。尽管如此，稀土的数量仍然不能满足目前全球在汽车，电子等行业用量的要求。特别是稀土在抛光，催化，磁性材料方面的增长也是非常突出。然而稀土的应用也存在着参差不齐的问题，一些元素，例如：Sm，Gd，Ho，Er等就没有得到充分的应用而大量荒弃，非常可惜。 【稀土的分类】 1)轻稀土(又称铈组)：镧、铈、镨、钕、钷、钐、铕、钆。 2)重稀土(又称钇组)：铽、镝、钬、铒、铥、镱、镥、钪、钇。 铈组与钇组之别，是因为矿物经分离得到的稀土混合物中，常以铈或钇比例多的而得名。 稀土金属(rareearthmetals)又称稀土元素，是元素周期表ⅢB族中钪、钇、镧系17种元素的总称，常用R或RE 表示。它们的名称和化学符号是钪(Sc)、钇(Y)、镧(La)、铈(Ce)、镨(Pr)、钕(Nd)、钷(Pm)、钐(Sm)、铕(Eu)、钆(Gd)、铽(Tb)、镝(Dy)、钬(Ho)、铒(Er)、铥(Tm)、镱(Yb)、镥(Lu)。它们的原子序数是21(Sc)、39(Y)、57(La)到71(Lu)。 【17种稀土元素名称的由来及用途】 稀土一词是历史遗留下来的名称。稀土元素是从18世纪末叶开始陆续发现，当时人们常把不溶于水的固体氧化物称为土。稀土一般是以氧化物状态分离出来的，又很稀少，因而得名为稀土。通常把镧、铈、镨、钕、钷、钐、铕称为轻稀土或铈组稀土；把钆、铽、镝、钬、铒、铥、镱、镥钇称为重稀土或钇组稀土。也有的根据稀土元素物理化学性质的相似性和差异性，除钪之外(有的将钪划归稀散元素)，划分成三组，即轻稀土组为镧、铈、镨、钕、钷；中稀土组为钐、铕、钆、铽、镝；重稀土组为钬、铒、铥、镱、镥、钇。 这些稀土元素的发现，从1794年芬兰人加多林(J.Gadolin)分离出钇到1947年美国人马林斯基(J.A.Marinsky)等制得钷，历时150多年。其中大部分稀土元素是欧洲的一些矿物学家、化学家、冶金学家等发现制取的。钷是美国人马林斯基、格兰德宁(L.E.Glendenin)和科列尔(C.D.Coryell)用离子交换分离，在铀裂变产物的稀土元素中获得的。过去认为自然界中不存在钷，直到1965年，芬兰一家磷酸盐工厂在处理磷灰石时发现了痕量的钷。 镧(La)"镧"这个元素是1839年被命名的，当时有个叫"莫桑德"的瑞典人发现铈土中含有其它元素，他借用希腊语中"隐藏"一词把这种元素取名为"镧"。
的工艺流程及技巧 在制作过程中是很重要的一道工序，随着塑料制品的日溢广泛应用，对塑料制品的外观品质要求也越来越高，所以塑料型腔的表面质量也要相应提高，特别是镜面和高光高亮表面的对表面粗糙度要求更高，因而对的要求也更高。不仅增加工件的美观，而且能够改善表面的耐腐蚀性、耐磨性，还可以方便于后续的注塑加工，如使塑料制品易于脱模，减少生产注塑周期等。目前常用的方法有以下几种： ㈠机械 机械是靠切削、表面塑性变形去掉被后的凸部而得到平滑面的方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量要求高的可采用超精研抛的方法。超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件被加工表面上，作高速旋转运动。利用该技术可以达到μm的表面粗糙度，是各种方法中最高的。光学镜片常采用这种方法。 ⑴机械基本程序 要想获得高质量的效果，最重要的是要具备有高质量的油石、砂纸和钻石研磨膏等工具和辅助品。而程序的选择取决于前期加工后的表面状况，如机械加工、电火花加工，磨加工等等。机械的一般过程如下： ①粗抛经铣、电火花、磨等工艺后的表面可以选择转速在35 000—40 000 rpm的旋转表面机或超声波研磨机进行。常用的方法有利用直径Φ3mm、WA # 400的轮子去除白色电火花层。然后是手工油石研磨，条状油石加煤油作为润滑剂或冷却剂。一般的使用顺序为#180 ~ #240 ~ #320 ~ #400 ~ #600 ~ #800 ~ #1000。油石抛光方法，这个作业是最重要的高难度作业，根据加工品的不同规格，分别约70度的角位均衡的进行交叉研磨。最理想的往返范围约为40毫米～70毫米。油石作业也会根据加工品的材质而变化。许多制造商为了节约时间而选择从#400开始。 ②半精抛半精抛主要使用砂纸和煤油。油石作业结束后是砂纸作业，砂纸作业时，要注意模仁的圆边、圆角和桔皮的产生。所以油石流程尽量做到最细加工。砂纸抛光的重点。砂纸配合较硬的木棒像油石作业一样约70度角交叉地进行研磨，一面砂纸研磨次数约10次～15次。如果研磨时间过长，砂纸的研磨力会减低，这样就会导致加工面出现不均匀现象（这也是产生橘皮的原因之一）。 砂纸作业时一般都采用竹片进行研磨，实际使用材质弹力小的木棒或硬度低的铝棒约45度角进行研磨是最为理想的。研磨面不能使用或者弹性高的材料，不能用45度角研磨的形状可以用锐角。砂纸的号数依次为：#220 ~ #320 ~ #400 ~ #600 ~ #800 ~ #1000 ~ #1200 ~ #1500。实际上#1500砂纸只用适于淬硬的(52HRC 以上)，而不适用于预硬钢，因为这样可能会导致预硬钢件表面烧伤。 ③精抛精抛主要使用钻石研磨膏。若用布轮混合钻石研磨粉或研磨膏进行研磨的话，则通常的研磨顺序是9μm(#1800)~ 6μm(#3000)~3μm(#8000)。9μm的钻石研磨膏和布轮可用来去除#1200和#1500号砂纸留下的发状磨痕。接着用粘毡和钻石研磨膏进行，顺序为1μm(#14000)~ 1/2μm(#60000)~1/4μm(#100000)。 精度要求在1μm以上(包括1μm)的工艺在加工车间中一个清洁的室内即可进行。若进行更加精密的则必需一个绝对洁净的空间。灰尘、烟雾，头皮屑和口水沫都有可能报废数个小时工作后得到的高精密表面。 ⑵机械中的技巧 Ⅰ用砂纸应注意以下几点： ①用砂纸需要利用软的木棒或竹棒。在圆面或球面时，使用软木棒可更好的配合圆面和球面的弧度。而较硬的木条像樱桃木，则更适用于平整表面的。修整木条的末端使其能与钢件表面形状保持吻合，这样可以避免木条(或竹条)的锐角接触钢件表面而造成较深的划痕。 ②当换用不同型号的砂纸时，方向应变换45°~ 90°，这样前一种型号砂纸后留下的条纹阴影即可分辨出来。在换不同型号砂纸之前，必须用100%纯棉花沾取酒精之类的清洁液对表面进行仔细的擦拭，因为一颗很小的砾留在表面都会毁坏接下去的整个工作。从砂纸换成钻石研磨膏时，这个清洁过程同样重要。在继续进行之前，所有颗粒和煤油都必须被完全清洁干净。
浅述古今玉雕工艺流程与技法 作者：陈新庆 中国琢玉工艺经过几千年的发展,以精湛的技艺和优美的造型著称于世,成为世界上独一无二的瑰宝,享有“东方艺术”之美誉。琢玉大师们用自己的勤劳和智慧,把玉料的玉质、玉色与工艺技术、民族特色融于一体,琢于一体,琢成的玉器精品无疑是中国文化的传承之物,同时也是世界艺术之林的宝贵财富。 1 古代玉雕中的攻玉与解玉 中国制玉工艺方法起源于先祖的生产劳动。在生力极其落后的古代,古人是如何加工玉器的呢《礼记学记》中有“玉不琢,不成器”。《诗经卫风淇奥》中更有“如切如磋,如琢如磨”的诗句,其中就有琢玉技术的描绘,这里的“如切如磋,如琢如磨”所指的是琢玉的工艺程序。切就是把玉料解开,磋就是对玉料进一步的成形修整,琢就是雕琢花纹和成器,磨即是抛光。《诗经》讲述了如何琢玉同时又更为形象贴切地比喻君子修身要像加工玉器一样。那么古人又是用什么材料对玉石进行切、磋、琢、磨的呢《诗经小雅鹤鸣》有“它山之石,可以攻玉……它山之石,可以为错”的诗句。这里被用来“攻玉”的“它山之石”,一般指两种材料,一类是“错”,即磨玉用的粗石,另一类是“攻玉”用的解玉砂,用于粗加工和精加工。 而后者最常用。 根据有关考古资料显示,我国某些旧石器时代文化遗址中便有玉器出土。早期的所谓玉石包括的种类比较多,有些是我国现代所称的软玉,摩氏硬度6~6.5;有些是水晶、玛瑙等,摩氏硬度7。青铜器时代、铁器时代虽然出现了金属工具,可是前者硬度仅为3后者硬度为5.5,难以雕刻硬度较高的玉石。显然,为了攻玉,我们的祖先早在旧石器时代就认识到了等于和大于玉石硬度的研磨材料——解玉砂。 《天工开物》曾具体描述攻玉时的某些情形。玉工剖玉时,以水盆盛砂,一边用脚踏动铁制圆盘旋转,一边添加拌水的解玉砂,一点一点把玉划断。无论是大块还是支解的碎块,量材加工大器或小件饰物,都需经锯出外形、琢出雏形、雕刻线纹、修整表面、钻孔抛光等工序。磋磨成型及钻孔用杆钻(金属或木质)或管钻(竹管)沙浆不断旋转钻进而成,雕刻用解玉砂,抛光则用皮革和木质物。我国新石器时代用不同粒度的解玉砂在开料、造型、研磨、雕琢、抛光、钻孔等方面均已显示出较高的制玉水平。章鸿钊先生在《石雅》中最早对国内解玉砂进行科学定名。指出民国初期所用的解玉砂有两种,一种是红砂,其色赤褐,产于邢台,验之即为石榴子石;一种是紫砂或紫口砂,其色青暗,验之即为刚玉。这两种矿物一般呈大小不等的结晶颗粒,现代主要制成砂轮、砂布、砂纸及充当研磨砂,优质者可作钟表、精密仪器的宝石轴承,透明色艳且粒大者本身就是工艺宝石。由于它们硬度高、耐磨性强,故含石榴石、刚玉的原岩经风化、剥蚀、搬运后,常以矿床形式富集为工业矿床。在生产实践中,人类不仅逐渐揭示了解玉砂的矿物属性,而且发展为可以人工制造。目前,高级铝土矿制成的人造刚玉,已大量替代天然刚玉。人工合成的超硬磨料如碳化硅、金刚石、氮化硼等则有更高的生产效率,并且其粒度多达数十种之多,可满足不同材料,不同精度的研磨需求。
美国ASTM天然石材分类标准
天然石材的果汁类污染处理 果汁类的污染是石材在日常的家居生活中最常见的污染了，另一类就是油污类了。 果汁类的污渍不仅颜色很多，而且果汁中含有色素，如果长时间不清除，还会造成石材表面的黄化。而且很多水果都是酸性的物物，比如说橙汁、柠檬、杨桃、桔子、葡萄、苹果等等，所以果汁类的污染物并不只是污染石材的表面而已，同时它还会腐蚀石材的表面，甚至通过石材的孔隙渗入石材内部腐蚀，特别是对于石灰石和大理石，会造成石材的表面粗糙。 所以石材被果汁所污染，就应该要马上清理，如果已经染色或是造成黄化可以用中性的清洁剂清洁。如果黄化严重还洗不掉，则可以采用除色剂来清理。
如果石材的表面已经被侵蚀，失去光泽，则可以使用抛光粉再次抛光；要是破坏严重就应该请专业的石材养护人员来进行磨光处理。 天然石材的油污油渍类污染处理 油污油渍也是我们日常生活中容易出现在石材上的污染物。这要分为两种情况，一种是油烟造成的，一种是液态油造成的。如果是油烟造成的油污油渍是最好清理的，只要用中性的油污清洁剂就可以干净。如果是液态油倾倒造成的，应该马上擦拭干净，并用专用的中性油污清洗剂清洗。如果已经渗入石材被石材吸附，如果是日常的油污可以用碱性较大或弱碱性或中性的含有表面活性剂配方的清洗剂来清洗。记得可以先用洗涤剂浸泡约10分钟左右，再用硬一些的毛刷刷， 反复几边基本都可以取得比较好的效果。 天然石材的墨水类污染处理 现在墨水、圆珠笔、打包笔、水笔等的笔迹污染也是很常见的。其实墨汁类污染的处理是相当麻烦的，它们很容易渗透到石材内部去（像花岗岩的空隙就比较大，而大理石还会有裂纹），并且渗入的时间越长就越难清理掉。所以但石材的表面一被墨水所污染时，就应该立刻擦掉它，同时马上着手进行清理。这边建议是使 用除色剂来清理。 通常是，先要将除色剂同对应的敷料以3：1的比例混合并均匀搅拌成糊状。 之后把混合的糊状物均匀覆盖在污渍上，最好再盖上保鲜膜防止水分挥发。 定时检查污渍是否掉色，覆盖时间根据污渍的顽固程度而定，从几个小时到十几 个小时不等。 如果污渍已经除掉就可铲去除色剂并用水清洗干净。 待石材干透后最好是再补一下防护这样会好一些。 天然石材的乳制品类污染处理 乳制品（牛奶、奶油、黄油等）含有动物脂肪，这类的污染时间久了不仅会造成石材表面的黄化，而且还会腐败发臭。因此这类的污染也是应该要马上擦除的，如果已经造成石材的黄化现象，可以先使用中性清洁剂清洗石材表面，之后用除色剂清理（同墨水类的污染清除方法一样） 天然石材的油性化装品污染处理 目前由于化装品的普及，也出现了许多化妆品污染的情况，特别是油性化装品类的（比如说口红，指甲油等），这类污染物的成分一般为油、染料和蜡，如果污染到石材也是非常难清理的。如果您家中的石材装饰面出现了口红，指甲油等污染物，您可以先用锋利的刀片挂去石材表面的污染物，之后再用丙酮类的洗涤剂 来擦拭清洁石材的表面。
摘要：本文概述了石材翻新的定义，并通过对石材翻新工艺的原理及其使用的设备工具、工艺方法等方面的探讨，介绍了石材翻新的步骤与工序。 关键词：石材翻新；工艺原理；翻新工序 一、翻新概述 随着石材越来越多的应用于装饰工程，走进人们的日常生活和工作，人们对石材的装饰效果提出了更高的要求。“石材需要护理”日渐被人们所接受，石材养护成为建筑装饰石材过程中的重要一部分。石材翻新工艺是装饰石材工程的结束，也是石材保养的开始。石材翻新工艺可以克服石材装饰过程中存在的高低不平、缺损、划伤等缺陷，充分表现石材的典雅和高贵的色彩和光泽。虽然石材翻新经过几年的迅猛发展，相应的设备、产品不断更新，但由于翻新缺乏理论基础，人们对此存在不少分歧，石材翻新后质量优劣不一，客户对此也一头雾水，只能凭经验和直观来判别。我这里就石材翻新工艺的原理及其使用的设备工具、工艺方法等进行探讨，以期达到提高工艺水平的目的。 翻新的概念，《现代汉语词典》的解释为：从旧的变化出新的。石材翻新也是把旧的破损的、有缺陷的石材变化出与新的媲美的石材。 石材翻新的基本原理与石材加工厂毛板面磨光加工基本原理是相同的，即磨机磨头装配磨抛工具，在石材表面进行粗磨、细磨、精磨、抛光系列加工。石材翻新更广泛地涵括剪口整平、毛板磨抛、无缝研磨等晶面处理具体命名的说法。所以，可以把石材剪口整平、毛板磨抛、无缝研磨等合称为翻新，统一称为石材翻新。 二、基本工序 翻新基本工序为：胶补→粗磨→细磨→精磨→抛光。 1、胶补（1）石材的胶补是指对装饰石材表面的板缝、断缝，在加工装运安装等不慎造成的缺角、缺棱，用预先配制好的具有板材色调的修补胶进行填平、补缺，使板材消除缺陷，提高石材品质的一种工艺。 石材的修补不是对所有的有缺陷的石材都适用，如果石材板材不具有基本的物理、化学性能，完全靠胶来修补提高石材的使用性能，并且使用量过大，这样再修补是无意义的。石材修补胶的使用范围不能过大，一般以在1m以外观察，不
包钢是我国重要的钢铁工业基地和全国最大的稀土生产、科研基地，是内蒙古自治区最大的工业企业。1954年建厂，1998年 ?? 改制为公司制企业。公司总部位于内蒙古自治区包头市河西工业区，中心厂区占地面积36平方公里。包钢拥有“包钢股份”和“包钢稀土”两个上市公司。2008年，包钢经济总量和主要技术经济指标达到历史最好水平，销售收入首次突破400亿元大关，达到432.64亿元，同比增加100亿元以上，增长31.7%；钢产量达到983.9万吨，同比增加100万吨，增长11.32%；上缴税金达到37.96亿元，同比增加10亿元以上，增长38.8%，为地方经济社会发展做出了应有的贡献。包钢，全称是包头钢铁(集团)公司，始建于1954年。它是集矿山开采、钢铁冶炼轧制、稀土科研和销售以及与之相关的化工、发电等配套企业于一体的特大型钢铁联合企业集团。在全国各大钢铁企业里排名第12位，总资产达到355亿元。公司主厂区占地面积36平方公里，目前拥有包钢股份和稀土高科两个上市公司，具备年生产商品坯材700万吨以上生产能力，可生产63个品种，1970个规格的钢材产品。产品广泛用于冶金、建筑、石油、化工、航天、造船、铁路、汽车、国防等行业。包头钢铁（集团）工业旅游区2005年被国家旅游局命名为全国工业旅游示范点。 包钢具有得天独厚的资源优势 包钢白云鄂博矿是举世瞩目的铁、稀土等多元素共生矿，是西北地区储量最大的铁矿，稀土储量居世界第一位，铌储量居世界第二位，包头也因白云鄂博矿而被誉为“世界稀土之都”。 包钢已经进入我国千万吨级钢铁企业行列 拥有具备国际国内先进水平的冷轧和热轧薄板及宽厚板、无缝钢管、重轨及大型材、线棒生产线，是我国主要钢轨生产基地之一、品种规格最齐全的无缝钢管生产基地之一、西北地区最大的薄板生产基地。 包钢稀土产业在国内外具有举足轻重的地位 稀土氧化物总量占全国市场份额的40%以上，钕铁硼、负极粉、抛光粉等功能材料产能占全国市场份额20%以上，稀土金属镨钕占全国市场份额的30%。拥有我国的权威稀土科研机构——包钢稀土研究院、“瑞科稀土冶金及功能材料国家工程中心”，曾为美国发现号航天飞机阿尔法磁谱仪、我国“神舟”飞船运载火箭和“嫦娥一号”运载火箭提供重要磁性材料。包钢始终致力于科技进步和自主创新 CSP和高速钢轨领域的两项技术成果获国家科技进步二等奖。是德国西马克公司亚洲第一家、世界第二家CSP技术培训基地，是意大利Pomini公司在中国唯一的磨床培训中心，薄板的生产、管理和无缝管生产技术等实现对国外输出。 包钢始终致力于提高品质和打造名牌 热轧薄板、无缝钢管等产品通过国际权威机构认证，钢轨和无缝钢管被授予“中国名牌产品”称号，无缝钢管被国家质检总局确定为“免检产品”，“白云鄂博”牌稀土系列产品享誉国内外。 与宝钢签署战略联盟框架协议，不断加强与国内外原燃料供应商的战略伙伴关系。产品销售网络遍布全国各地，在13个省市设有包钢的销售分公司或售后服务网点，在日本、美国等国家设有销售分支机构。 始终以高度的社会责任感节约资源、保护环境 在行业内首家实现高炉全干法除尘，率先建设全国示范生态工业园区，被列为全国首批循环经济试点单位之一，在我国2007年首次评比的“中国能源绿色企业50佳”中，包钢位列第一。 秉承“坚韧不拔，超越自我”的企业精神 “十一五”末计划实现销售收入和资产总值双百亿美元。我们将坚持以结构调整为主线，
抛光方法 目前常用的抛光方法有以下几种： 1.1机械抛光 机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量要求高的可采用超精研抛的方法。超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件被加工表面上，作高速旋转运动。利用该技术可以达到Ra0.008μm的表面粗糙度，是各种抛光方法中最高的。光学镜片模具常采用这种方法。1.2化学抛光 化学抛光是让材料在化学介质中表面微观凸出的部分较凹部分优先溶解，从而得到平滑面。这种方法的主要优点是不需复杂设备，可以抛光形状复杂的工件，可以同时抛光很多工件，效率高。化学抛光的核心问题是抛光液的配制。化学抛光得到的表面粗糙度一般为数10μm。 1.3电解抛光 电解抛光基本原理与化学抛光相同，即靠选择性的溶解材料表面微小凸出部分，使表面光滑。与化学抛光相比，可以消除阴极反应的影响，效果较好。电化学抛光过程分为两步：（1）宏观整平溶解产物向电解液中扩散，材料表面几何粗糙下降，Ra＞1μm。 （2）微光平整阳极极化，表面光亮度提高，Ra＜1μm。 1.4超声波抛光 将工件放入磨料悬浮液中并一起置于超声波场中，依靠超声波的振荡作用，使磨料在工件表面磨削抛光。超声波加工宏观力小，不会引起工件变形，但工装制作和安装较困难。超声波加工可以与化学或电化学方法结合。在溶液腐蚀、电解的基础上，再施加超声波振动搅拌溶液，使工件表面溶解产物脱离，表面附近的腐蚀或电解质均匀；超声波在液体中的空化作用还能够抑制腐蚀过程，利于表面光亮化。 1.5流体抛光 流体抛光是依靠高速流动的液体及其携带的磨粒冲刷工件表面达到抛光的目的。常用方法有：磨料喷射加工、液体喷射加工、流体动力研磨等。流体动力研磨是由液压驱动，使携带磨粒的液体介质高速往复流过工件表面。介质主要采用在较低压力下流过性好的特殊化合物（聚合物状物质）并掺上磨料制成，磨料可采用碳化硅粉末。 1.6磁研磨抛光 磁研磨抛光是利用磁性磨料在磁场作用下形成磨料刷，对工件磨削加工。这种方法加工效率高，质量好，加工条件容易控制，工作条件好。采用合适的磨料，表面粗糙度可以达到Ra0.1μm。 在塑料模具加工中所说的抛光与其他行业中所要求的表面抛光有很大的不同，严格来说，模具的抛光应该称为镜面加工。它不仅对抛光本身有很高的要求并且对表面平整度、光滑度以及几何精确度也有很高的标准。表面抛光一般只要求获得光亮的表面即可。镜面加工的标准分为四级：AO=Ra0.008μm，A1=Ra0.016μm，A3=Ra0.032μm，A4=Ra0.063μm，由于电解抛光、流体抛光等方法很难精确控制零件的几何精确度，而化学抛光、超声波抛光、磁研磨抛光等方法的表面质量又达不到要求，所以精密模具的镜面加工还是以机械抛光为主。
稀土催化材料种类用途及其生产现状与发展分析 稀土催化材料种类用途及其生产现状与发展分析 一、稀土催化材料的种类 众所周知，我国稀土矿以轻稀土组分为主，其中镧、铈等组分约占60%以上。随着我国稀土永磁材料、稀土发光材料、稀土抛光粉、稀土在冶金工业中等应用领域逐年扩大，国内市场对中重稀土的需求量也快速增加。造成了高丰度的铈、镧、镨等轻稀土的大量积压，导致我国稀土资源的开采和应用之间存在着严重的不平衡。 研究发现，轻稀土元素由于其独特的4f电子层结构，使其在化学反应过程中表现出良好的助催化性能与功效。因此，将轻稀土用作催化材料是一条很好的稀土资源综合利用出路。 催化剂是一种能够加速化学反应，且在反应前后自身不被消耗的物质；加强稀土催化的基础研究既提高生产效率，又节约资源和能源，减少环境污染，符合可持续发展的战略方向。 到目前为止，能够在工业中获得应用的稀土催化材料主要有3类，包括分子筛稀土催化材料、稀土钙钛矿催化材料、以及铈锆固溶体催化材料等，见表1所示。其中分子筛稀土催化材料又可细分为中孔、微孔、介孔、以及纳孔稀土催化材料等几大类，且目前主要用于炼油催化剂。 稀土钙钛矿催化材料由于其制备简单、耐高温、抗中毒等性能优越，目前主要用作环保催化剂，也广泛用于光催化分解水制氢、以及石油化工行业的碳氢化合物重整反应等方面。目前已开发并应用的主要有钙钛矿型稀土复合氧化物催化剂、以及掺杂微量贵金属的稀土钙钛矿型催化剂等。 铈锆固溶体催化材料是应汽车尾气净化市场的需求发展起来的一种稀土催化材料。早期主要利用铈的储氧性能来调节汽车尾气中的氧化还原反应。后来发现单一的铈储氧材料其持久性耐高温性能并不能满足日益发展的汽车尾气催化剂的寿命要求，而添加一些锆可明显改善储氧材料的抗高温性能，从而改善催化剂的耐久性。目前，铈锆固溶体催化材料不仅用于石油化工领域的各种催 化过程，也广泛用于汽车尾气净化、以及其它环保领域。 与传统的贵金属催化剂相比，稀土催化材料在资源丰度、成本、制备工艺、以及性能等方面都具有较强的优势。目前不仅大量用于汽车尾气净化，还扩展到工业有机废气、室内空气净化、催化燃烧、以及燃料电池等领域。自20世纪90年代末以来，发达国家的环保催化剂市场一直以20%速度增长。因此，稀土催化材料在环保催化剂产品市场，特别是在有毒、有害气体的净化方面，具有巨大的应用市场和发展潜力。 二、汽车尾气净化 近年来，随着我国汽车产量及保有量一直呈高速增长势态。自2002年10月以来，我国汽车产量平均增长率超过37%。2002年产量为325万辆， 2003年已达440余万辆。预计2004年汽车产量将超过510万辆。继美国、日本、德国之后，中国2003年汽车产量已超过法国，已成为世界第四大汽车制造国。 汽车的大量使用，使我国许多城市产生了严重的大气污染。治理机动车的排气污染，主要依靠安装含催化剂的三元净化器。由于稀土催化材料可以扩大三效催化剂的操作窗口，提高净化效率和稳定性，在汽车尾气净化方面已获得广泛应用。在全球范围内，仅汽车尾气净化方面的稀土年消耗量可达1.5万吨
在塑料模具加工中所说的抛光与其他行 业中所要求的表面抛光有很大的不同，严格来说，模具的抛光应该称为镜面加工。它不仅对抛光本身有很高的要求并且对表面平 整度、光滑度以及几何精确度也有很高的标准。表面抛光一般只要求获得光亮的表面即可。镜面加工的标准分为四级：AO=μm， A1=μm，A3=μm，A4=μm，由于电解抛光、流体抛光等方法很难精确控制零件的几何 精确度，而化学抛光、超声波抛光、磁研磨抛光等方法的表面质量又达不到要求，所以精密模具的镜面加工还是以机械抛光为主。 镜面抛光的要点 超镜面抛光时最重要的一点是抛光的尺寸，油石研磨到镜面抛光的距离是10μ。（最理想是＃1500(＃1000)油石开始进行研磨。砂纸的号数依次为： (#320 ~ )#400 ~ #600 ~ #800 ~ #1000 ~ #1200 ~ #1500~ #01~ #02~ #03~ #04~ #05~ #06~ #015）最基本的原则，在进行下一步作业之前，一定要将模仁
彻底清洗干净，才会达到好效果。要非常慎重不要重复修改（反复修改会影响品质问题）。 纳期的期限、时间上的压力、过度疲劳、集中力下降，这些因素都容易影响工作，这一点要非常注意。 抛光操作是一项耗费时间和费用昂贵的工序，遵照一定的守则可以降低抛光操作的成本。抛光的每一个步骤都必须要保持清洁，这一点最重要。 抛光注意事项: 1、抛光必须在清洁无尘的室内进行。因为硬尘粒会污染研磨材料，损害已接近完成的模具表面。 2、每个抛光工具只使用一个级别的抛光钻石膏，并存放在防尘或密封的容器内。 3、当要转换更细一级的砂号时，要注意该级砂号是否完全覆盖上一级(较粗)砂纹，必须清洗双手和工件。
磁流变抛光技术的发展及应用 摘要：阐述了磁流变抛光技术的原理，综述了磁流变抛光技术的国内外研究现状与研究进展，并详细介绍了磁流变液的性能评价标准，及依据这一标准选取磁流变液的各组分，配置出标准的光学用磁流变抛光液。然后，介绍了磁流变抛光技术的研究方向。最后对磁流变抛光技进行了前景展望。 关键词：磁流变抛光；磁流变液；光学加工 The Development and Application of Magnetorheological Finishing (The Institute of Mechanical and Electrical Engineer, Xi'an Technological University,Xi’an710032,China) Abstract: This paper first introduces the principle of magnetorheological finishing, then its research status and progress at home and abroad are reviewed. A standard is also suggested for evaluation of fluid finishing of optical glass. The elements of MR fluid were chosen according to the standard and MR fluid was prepared for optical finishing. Finally, the prospect of the MFR technique is discussed. Key words:magnetorheological finishing; magnetorheological fluid;optical machining 1引言： 随着现代科学技术的发展，对应用于各种光学系统中的光学元件提出了越来越高的要求。通常情况下，要求最终生产的光学元件具有高的面形精度、好的表面质量及尽量减少亚表面破坏层。高的面形精度可以保证好的成像质量，平滑的表面可以减少散射，较低的亚表面破坏层可以避免在高能应用中的破坏。因而光学元件的性能在很大程度上取决于制造过程。已经研究出多种加工方法可以获得高精度的加工表面，其中典型的加工方法有塑性研磨、化学抛光、浮法抛光、弹性发射加工、粒子束抛光、射流抛光等等。这些加工方法或者抛光效率太低，或者产生较大的亚表面破坏层，或者抛光不易控制，各自存在一定的缺陷。磁流变抛光技术的应用解决了这一系列棘手问题，与传统的抛光技术相比，磁流变抛光具有抛光效率高、不产生亚表面破坏、适合复杂表面加工、磨头硬度可调及加工过程零磨损等优点。目前磁流变抛光技术是国内外学者研究的一个热点，研究领域从简单的平面抛光到自由曲面抛光，从硬脆材料抛光到难加工金属表面的抛光等领域，范围越来越广。可以说磁流变抛光技术将带给机械精加工行业一次新的
