实验一用RSLinx创建通讯路径在开始SLC500的实验之前，创建通讯路径是必要的。
通讯路径的创建对后面完成IO 的自动配置以及程序的下载都是必须的。

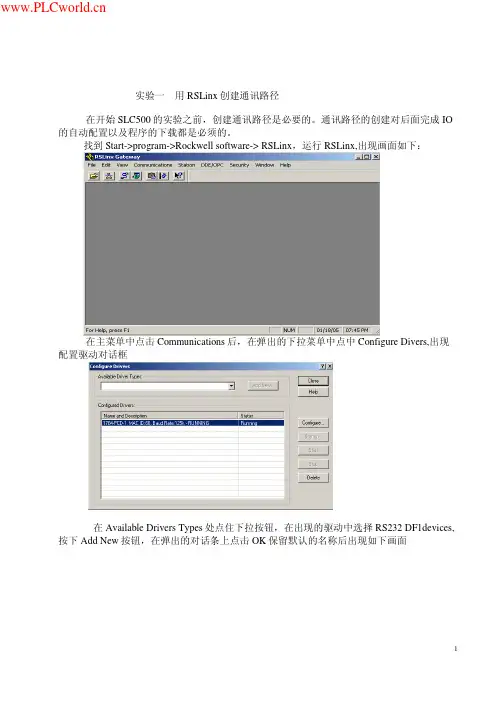

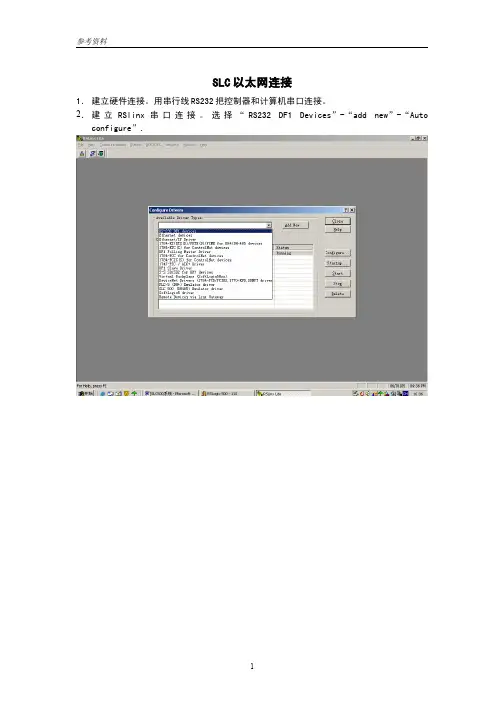

找到Start->program->Rockwell software-> RSLinx，运行RSLinx,出现画面如下：在主菜单中点击Communications后，在弹出的下拉菜单中点中Configure Divers,出现配置驱动对话框在Available Drivers Types处点住下拉按钮，在出现的驱动中选择RS232 DF1devices,按下Add New按钮，在弹出的对话条上点击OK保留默认的名称后出现如下画面选择正确的PC通讯口，点击 Auto_Configure，将会自动完成通讯配置。
好了，我们已经创建好啦DF1通讯，点击图标，在线浏览设备。
到此，实验一就大功告成。
实验二应用RSLogix500软件创建新的工程应用1、运行RSLogix500，Start->program->Rockwell software-> RSLogix500.点击出现如下画面选择处理器类型（本次实验处理器为1747-L541,，点击OK按钮，进入工程画面。
2、I/O 配置SLC500支持I/O的自动配置，在工程树下，找到Controller 文件夹，双击IOConfiguration,出现画面此时，点击Read IO Config按钮，出现一个选择通讯路径的画面，选择实验一创建的DF1驱动，然后按下Read IO Config按钮，将会完成IO的自动配置。
3、了解SLC500的内存、数据文件及其寻址表达方式内存1）程序文件2）数据文件程序文件program files1）系统文件：2）主控程序：只能有一个LAD23）通用子程序：被主程序或其它子程序调用,LAD3----255 SLC500只支持LADDER数据文件Data files•O0、I1、S2、B3、T4、C5、R6、N7、F8•文件0-8为系统定义，不能更改、删除•文件F8仅SLC5/03以上•当非SLC500的DH-485设备存在时，文件9用作网络通讯•文件10-255可以自由定义为T/C/B/N/F/R/ST/A文件类型输出输入状态BIT位定时器计数器控制整数浮点数DH485通讯自定义数据文件地址表达方式地址包括：文件类型文件类型文件类型、、文件号文件号、、：元素号或数据结构/位号1）O0 O:e.s/b e:槽号 s:字号 b:位号 I1 I:e.s/b 例如 O:3/15 DO ， 3 槽的 bit15O:5.1 DO ， 3 槽的 word1I:7/8 DI, 7 槽的 bit8 I:7 DI, 7 槽的 word02） S2S:1/15 Element 1, bit 15. 上电“first pass” bit S:6 故障代码3） B3B3:3/14 Bit 14, element 3 B3:252/00 Bit 0, element 252 B3/62Bit 62 = B3:3/144） T4 定时精度1ms/10ms/1sT4:0/15 or T4:0/EN 使能位T4:0/14 or T4:0/TT 正在计时位T4:0/13 or T4:0/DN 完成位T4:0.1 or T4:0.PRE 预置值T4:0.2 or T4:0.ACC 累积计数范围（（-32,768，+32,767）5）C5,计数范围C5:0/15 or C5:0/CU 加计数使能位C5:0/14 or C5:0/CD 减计数使能位C5:0/13 or C5:0/DN 完成位C5:0/12 or C5:0/OV 溢出位C5:0.1 or C5:0.PRE 预置值C5:0.2 or C5:0.ACC 累积6）R6,控制寄存器PID等指令使用整数（（16bit）可寻址到字或位7）N7,整数N7:2N7:2/8N25:22浮点数，，2word8）F8 浮点数**** 寻址方式：直接变址间接I/O模块的寻址O0 O:e.s/b e:槽号 s:字号 b:位号I1 I:e.s/b：本地机架1IB16 I:1.0/0—15OB16 O:2.0/0—15OB32 O:3.0/0—15 O:3.1/0—15NI4 I:4.0—3NO4 O:5.0—32：本地I/O扩展机架1747-C167 8 9 10 11 12 131#机架同上2#机架的槽号从1#的 6开始，其它类推IB32 I:7.0/0—15 I:7.1/0—15**: 最多可以扩展 3 个 local**: 槽号数最大为 303：远程I/ORIO的扩展**每个扫描器SN支持32个RIO站，每个RIO站最大30个I/O**每个扫描器SN在处理器有32字的输入输出I/O映像区RIO的寻址2# IB16 I:e.X/0—15； e代表SN在本地机架的槽位。

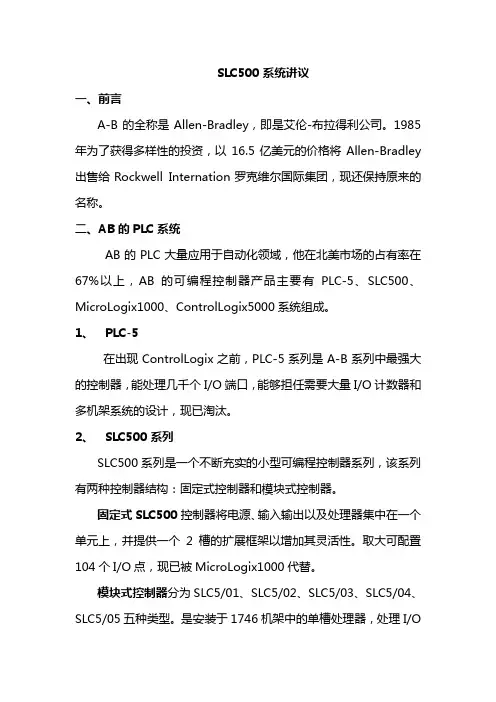

SLC500系统讲议一、前言A-B的全称是Allen-Bradley，即是艾伦-布拉得利公司。
1985年为了获得多样性的投资，以16.5亿美元的价格将Allen-Bradley 出售给Rockwell Internation罗克维尔国际集团，现还保持原来的名称。
二、AB的PLC系统AB的PLC大量应用于自动化领域，他在北美市场的占有率在67%以上，AB的可编程控制器产品主要有PLC-5、SLC500、MicroLogix1000、ControlLogix5000系统组成。
1、PLC-5在出现ControlLogix之前，PLC-5系列是A-B系列中最强大的控制器，能处理几千个I/O端口，能够担任需要大量I/O计数器和多机架系统的设计，现已淘汰。
2、SLC500系列SLC500系列是一个不断充实的小型可编程控制器系列，该系列有两种控制器结构：固定式控制器和模块式控制器。
固定式SLC500控制器将电源、输入输出以及处理器集中在一个单元上，并提供一个2槽的扩展框架以增加其灵活性。
取大可配置104个I/O点，现已被MicroLogix1000代替。
模块式控制器分为SLC5/01、SLC5/02、SLC5/03、SLC5/04、SLC5/05五种类型。
是安装于1746机架中的单槽处理器，处理I/O端口能力为4096个。
3、MicroLogix1000系列是为非常小的控制项目设计的，小于32个I/O端口，都是固定的I/O类型。
近年来这一系列的产品得到了扩充，其中包括MicroLogix1200、1500和1100系列，虽然仍然是小型控制器，但是可带有大量的扩展模块。
4、ContolLogix系列这是AB中功能最新、功能最强大的PLC，它按照SLC500的小框架尺寸来构建，最大的优式之一是可以在一个机架内有多个控制器，这样就可以将运动控制处理器、过程控制处理器放在同一个机架中，共享相同的I/O端口。
ContolLogix在它的内核中设计有通信功能，其通信模块支持开放式的网络。
Allen Bradley Ethernet IP(MicroLogix, SLC500)（支持Allen Bradley MicroLogix, SLC500 系列PLC）人机默认值控制器IP位址：192.168.0.1控制器通讯接口：44818(注2)控制器站号：1 (注3)控制区/状态区：None / None控制器接线的说明标准跳线/无跳线网络线 (HMI自动侦测)控制器 Read/Write 地址的定义a. 寄存器符号格式寄存器种类Word No. (n)Slot No. (s)File No. (f)读写地址范围数据长度注O:n O:0 – O:255 (s = 0, f = 0)Output fileO:s.n O:0.0 – O:255.255 (f = 0)WordI:n I:0 – I:255 (s = 0, f = 1)Input fileI:s.n I:0.0 – I:255.255 ( f = 1)Word Status file S2:n S2:0 – S2:255 (f = 2) WordB:n B:0 – B:255 (f = 3)Bit fileB f:n B3:0 – B3:255, B9:0 – B255:255WordT:n T:0 – T:255 (f = 4)Timer flagT f:n T4:0 – T4:255, T9:0 – T255:255WordT:n.PRE T:0.PRE – T:255.PRE (f = 4)Timer Preset ValueT f:n.PRE T4:0.PRE – T4:255.PRE,T9:0.PRE – T255:255.PREWordT:n.ACC T:0.ACC – T:255.ACC, (f = 4)Timer Accumulator ValueT f:n.ACC T4:0.ACC – T4:255.ACC,T9:0.ACC – T255:255.ACCWord寄存器种类Word No. (n)Slot No. (s)File No. (f)读写地址范围数据长度注C:n C:0 – C:255, (f = 5)Counter flagC f:n C5:0 – C5:255, C9:0 – C255:255WordC:n.PRE C:0.PRE – C:255.PRE, (f = 5)Counter Preset ValueC f:n.PRE C5:0.PRE – C5:255.PRE,C9:0.PRE – C255:255.PREWordC:n.ACC C:0.ACC – C:255.ACC, (f = 5)Counter Accumulator ValueC f:n.ACC C5:0.ACC – C5:255.ACC,C9:0.ACC – C255:255.ACCWordR:n R:0 – R:255, (f = 6)Control fileR f:n R6:0 – R6:255, R9:0 – R255:255WordR:n.LEN R:0.LEN – R:255.LEN, (f = 6)Control Size of Bit ArrayR f:n.LEN R6:0.LEN – R6:255.LEN,R9:0.LEN – R255:255.LENWordR:n.POS R:0.POS – R:255.POS, (f = 6)Control Reserved fileR f:n.POS R6:0.POS – R6:255.POS,R9:0.POS – R255:255.POSWordN:n N:0 – N:255, (f = 7)Integer fileN f:n N7:0 – N7:255, N9:0 – N255:255WordF:n F:0 – F:255, (f = 8)Floating Point fileF f:n F8:0 – F8:255, F9:0 – F255:255Double WordString File ST f:n ST9:0 – ST255:25541 WordsLong Word File L f:n L9:0 – L255:255Double Wordb. 接点符号格式接点种类Word No. (n)Slot No. (s)File No. (f)Bit No. (b)读写地址范围注O:n/b O:0/0 – O:255/15 (s = 0, f = 0)OutputO:s.n/b O:0.0/0 – O:255.255/15 (f = 0)I:n/b I:0/0 – I:255/15 (s = 0, f = 1)InputI:s.n/b I:0.0/0 – I:255.255/15 (f = 1)Status S2:n/b S2:0/0 – S2:255/15 (f = 2)B:n/b B:0/0 – B:255/15, (f = 3)BitB f:n/b B3:0/0 – B3:255/15, B9:0/0 – B255:255/15接点种类Word No. (n)Slot No. (s)File No. (f)Bit No. (b)读写地址范围注T:n/b T:0/0 – T:255/15, (f = 4)T f:n/b T4:0/0 – T4:255/15, T9:0/0 – T255:255/15T:n/EN T:0/EN – T:255/EN, (b = 15) (f = 4)T f:n/ENT4:0/EN – T4:255/EN, (b = 15),T9:0/EN – T255:255/EN (b = 15)T:n/TT T:0/TT – T:255/TT, (b = 14) (f = 4)T f:n/TTT4:0/TT – T4:255/TT, (b = 14)T9:0/TT – T255:255/TT (b = 14)T:n/DN T:0/TT – T:255/TT, (b = 13), (f = 4)TimerT f:n/DN T4:0/TT – T4:255/TT, (b = 13) T9:0/TT – T255:255/TT (b = 13)T:n.PRE/b T:0.PRE/0 – T:255.PRE/15, (f = 4)Timer Preset ValueT f:n.PRE/b T4:0.PRE/0 – T4:255.PRE/15, T9:0.PRE/0 – T255:255.PRE/15T:n.ACC/b T:0.ACC/0 – T:255.ACC/15, (f = 4)Timer Accumulator ValueT f:n.ACC/b T4:0.ACC/0 – T4:255.ACC/15, T9:0.ACC/0 – T255:255.ACC/15C:n/b C:0/0 – C:255/15, (f = 5)C f:n/b C5:0/0 – C5:255/15, C9:0/0 – C255:255/15 C:n/CU C:0/CU – C:255/CU, (b = 15) (f = 5)C f:n/CU C5:0/CU – C5:255/CU, (b = 15) C9:0/CU – C255:255/CU (b = 15)C:n/CD C:0/CD – C:255/CD, (b = 14) (f = 5)C f:n/CD C5:0/CD – C5:255/CD, (b = 14) C9:0/CD – C255:255/CD (b = 14)C:n/DN C:0/DN – C:255/DN, (b = 13) (f = 5)C f:n/DN C5:0/DN – C5:255/DN, (b = 13) C9:0/DN – C255:255/DN (b = 13)C:n/OV C:0/OV – C:255/OV, (b = 12) (f = 5)C f:n/OV C5:0/OV – C5:255/OV, (b = 12) C9:0/OV – C255:255/OV (b = 12)C:n/UN C:0/UN – C:255/UN, (b = 11) (f = 5)C f:n/UN C5:0/UN – C5:255/UN, (b = 11) C9:0/UN – C255:255/UN (b = 11)C:n/UA C:0/UA – C:255/UA, (b = 10) (f = 5) Counter flagC f:n/UA C5:0/UA – C5:255/UA, (b = 10) C9:0/UA – C255:255/UA (b = 10)接点种类Word No. (n)Slot No. (s)File No. (f)Bit No. (b)读写位址范围注C:n.PRE/b C:0.PRE/0 – C:255.PRE/15, (f = 5)CounterC f:n.PRE/b C5:0.PRE/0 – C5:255.PRE/15, C9:0.PRE/0 – C255:255.PRE/15C:n.ACC/b C:0.PRE/0 – C:255.PRE/15, (f = 5)Counter Accumulator ValueC f:n.ACC/b C5:0.PRE/0 – C5:255.PRE/15, C9:0.PRE/0 – C255:255.PRE/15R:n/b R:0/0 – R:255/15, (f = 6)R f:n/b R6:0/0 – R6:255/15, R9:0/0 – R255:255/15R:n/EN R:0/EN – R:255/EN, (b = 15) (f = 6)R f:n/EN R6:0/EN – R6:255/EN, (b = 15) R9:0/EN – R255:255/EN (b = 15)R:n/EU R:0/EU – R:255/EU, (b = 14) (f = 6)Rf:n/EU R6:0/EU – R6:255/EU, (b = 14) R9:0/EU – R255:255/EU (b = 14)R:n/DN R:0/DN – R:255/DN, (b = 13) (f = 6)R f:n/DN R6:0/DN – R6:255/DN, (b = 13) R9:0/DN – R255:255/DN (b = 13)R:n/EM R:0/EM – R:255/EM, (b = 12) (f = 6)Rf:n/EM R6:0/EM – R6:255/EM, (b = 12) R9:0/EM – R255:255/EM (b = 12)R:n/ER R:0/ER – R:255/ER, (b = 11) (f = 6)R f:n/ER R6:0/ER – R6:255/ER, (b = 11) R9:0/ER – R255:255/ER (b = 11)R:n/UL R:0/UL – R:255/UL, (b = 10) (f = 6)R f:n/UL R6:0/UL – R6:255/UL, (b = 10) R9:0/UL – R255:255/UL (b = 10)R:n/IN R:0/IN – R:255/IN, (b = 9) (f = 6)R f:n/IN R6:0/IN – R6:255/IN, (b = 9) R9:0/IN – R255:255/IN (b = 9)R:n/FD R:0/FD – R:255/FD, (b = 8) (f = 6) ControlR f:n/FD R6:0/FD – R6:255/FD, (b = 8) R9:0/FD – R255:255/FD (b = 8)R:n.LEN/b R:0.LEN/0 – R:255.LEN/15, (f = 6)Control size of bit arrayR f:n.LEN/b R6:0.LEN/0 – R6:255.LEN/15, R9:0.LEN/0 – R255:255.LEN/15R:n.POS/b R:0.POS/0 – R:255.POS/15, (f = 6)Control ReservedR f:n.POS/b R6:0.POS/0 – R6:255.POS/15, R9:0.POS/0 – R255:255.POS/15接点种类Word No. (n)读写位址范围注Slot No. (s)File No. (f)Bit No. (b)N:n/b N:0/0 – N:255/15, (f = 7)IntegerN f:n/b N7:0/0 – N7:255/15, N9:0/0 – N255:255/15Long Word File L f:n/b L9:0/0 – L255:255/31註 1欲通讯的PLC位址需先使用RSLogix 5000软件规划并下载到PLC后，才能读取详细设定细节请参考RSLogix 5000软件手册註 2请勿变更通讯接口设定註 3控制器站号在此通讯驱动中无作用。

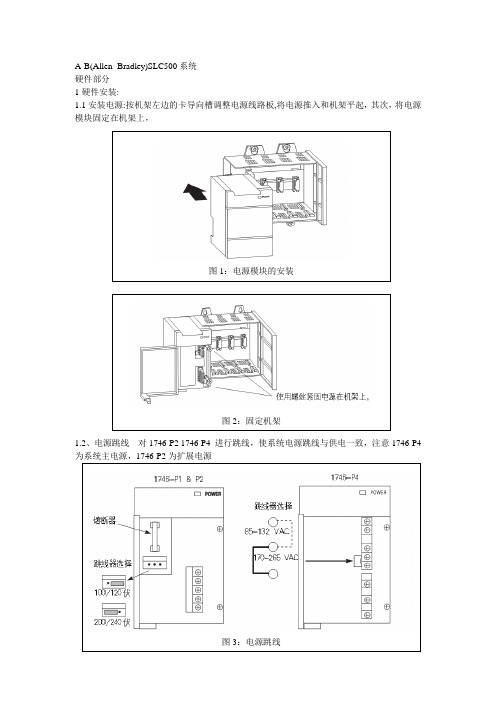

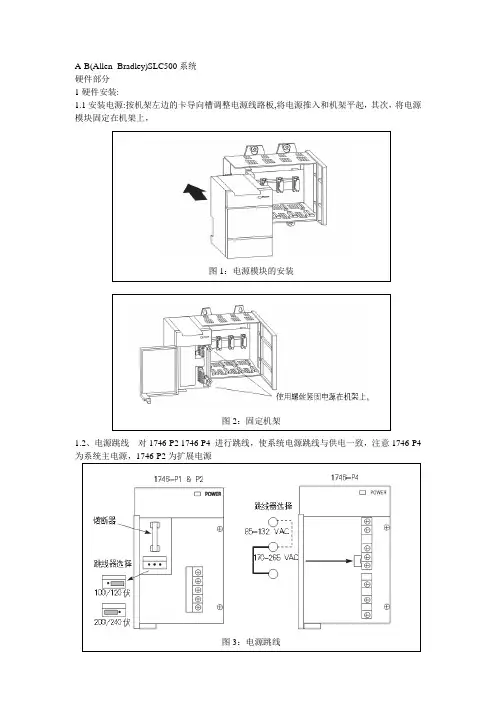

A-B(Allen- Bradley)SLC500系统硬件部分1硬件安装:1.1安装电源:按机架左边的卡导向槽调整电源线路板,将电源推入和机架平起，其次，将电源模块固定在机架上，图1：电源模块的安装图2：固定机架1.2、电源跳线对1746-P2 1746-P4 进行跳线，使系统电源跳线与供电一致，注意1746-P4为系统主电源，1746-P2为扩展电源图3：电源跳线1.3，给系统电源接入电源线图4：接入电源线2、安装处理器SLC500的处理器必须插入最左面的槽（0号槽），插入前，确认电源关闭图5：插入处理器3、处理器上电3.1、连通机架电源3.2 检查机架电源和处理器LED亮，如果处理器故障，则CPU FAIL灯闪烁；图6：电源状态指示，及其解释4、装入软件5、建立处理器通讯5.1、SLC5/04，从处理器的0通道连1747-CP3电缆到个人PC串行口；或者使用KT/KTX/KT2/PCMK插卡5.2图7 ：处理器组态，建立通讯5.3、使处理器返回工厂初始状态，如果由于组台参数而是通信通道关闭，或不能与处理器建立通讯时使用；5.3.1、从机架上拆下处理器5.3.2、从插座中拆下电池连接器，断开电池5.3.3、在主板右边找到ＡＢＢ和ＧＮＤ连接处5.3.４、用小号螺丝刀跨接ＡＢＢ和GND到60sec图8：跨接使处理器返回工厂初始状态机架和限制IO点数SLC500软件雁木西系统采用RS-232串口电缆雁木西系统采用DFI协议雁木西采用SLC5/04对于雁木西系统，采用RS-232 DF1 Devices 对于雁木西系统，对应的是RS－232RSLOGIX500编程。

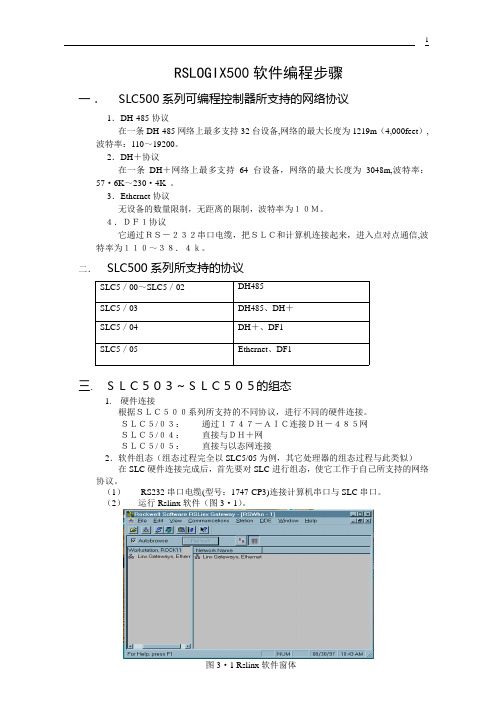

RSLOGIX500软件编程步骤一．SLC500系列可编程控制器所支持的网络协议1．D H-485协议在一条DH-485网络上最多支持32台设备,网络的最大长度为1219m（4,000feet）, 波特率：110～19200。
2．D H＋协议在一条DH＋网络上最多支持64台设备，网络的最大长度为3048m,波特率：57·6K～230·4K 。
3．E thernet协议无设备的数量限制，无距离的限制，波特率为１０Ｍ。
４．ＤＦ１协议它通过ＲＳ－２３２串口电缆，把ＳＬＣ和计算机连接起来，进入点对点通信,波特率为１１０～３８．４ｋ。
二．SLC500系列所支持的协议图3·1 Rslinx软件窗体图3·2在Configure Drivers窗体（图3·3）的Available Drivers对话框中选择Ethernet to PLC-5 or 5820-EI →点击Add new →进入Add New Rslinx Driver对话框。
图3·3在Add New Rslinx Driver对话框（图3·4）中用户指定的设备名称（一般缺省既可），点击OK，进入Configure Driver for Ethernet to PLC-5 or 5820－EI窗体。
图3·5图3·6在Configure Drivers窗体的Available Drivers对话框中选择RS-232 DF1 Devices图3·7在Comm Port中选择串口电缆所连接计算机的串口号，在Device中必须选择SLC-CH0/Micro/PanelView,然后点击Auto-Configure,在右框中会看到Auto Configuration Successful! 点击OK。
返回Configure Drivers窗体,在Configured Drivers对话框中看到AB_DF1-1 DH485 sta:0 com1: RUNNING（图3·8），点击Close。

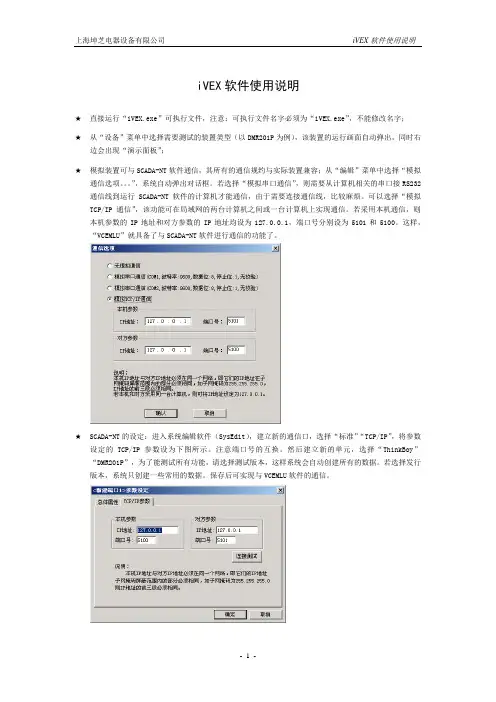

iVEX软件使用说明★直接运行“iVEX.exe”可执行文件，注意：可执行文件名字必须为“iVEX.exe”，不能修改名字；★从“设备”菜单中选择需要测试的装置类型（以DMR201P为例），该装置的运行画面自动弹出，同时右边会出现“演示面板”；★模拟装置可与SCADA-NT软件通信，其所有的通信规约与实际装置兼容；从“编辑”菜单中选择“模拟通信选项。
”，系统自动弹出对话框。
若选择“模拟串口通信”，则需要从计算机相关的串口接RS232通信线到运行SCADA-NT软件的计算机才能通信，由于需要连接通信线，比较麻烦。
可以选择“模拟TCP/IP通信”，该功能可在局域网的两台计算机之间或一台计算机上实现通信。
若采用本机通信，则本机参数的IP地址和对方参数的IP地址均设为127.0.0.1，端口号分别设为5101和5100。
这样，“VCEMLU”就具备了与SCADA-NT软件进行通信的功能了。
★SCADA-NT的设定：进入系统编辑软件（SysEdit），建立新的通信口，选择“标准”“TCP/IP”，将参数设定的TCP/IP参数设为下图所示。
注意端口号的互换。
然后建立新的单元，选择“ThinkBoy”“DMR201P”，为了能测试所有功能，请选择测试版本，这样系统会自动创建所有的数据。
若选择发行版本，系统只创建一些常用的数据。
保存后可实现与VCEMLU软件的通信。
★演示面板的使用：上部是装置的出口继电器KH1～KH6；左边是交流电流电压输入，可设幅值和相位，输入分“正常状态”和“故障状态”两种，并且可以相互切换，以测试保护，正常状态和故障状态的实际输入幅值和相位可分别通过“正常状态设定”和“故障状态设定”进行设置，以模拟不同的故障类型，其中在“故障状态设定”的对话框中可设定故障过渡时间，由正常状态切换到故障状态时，数据会从正常状态等比例连续变化到故障状态，由故障状态切换到正常状态时，数据立即变化到正常状态；右边是所有开关量输入（其中IN01直接从模拟断路器接入），其它的控制输入量包括控制电源失电、合闸回路断线、跳闸回路断线、CT断线、PT断线，以模拟各种告警状态；演示面板内置一个模拟断路器，其中的“○”“┃”分别表示外部控制断路器的分闸和合闸。

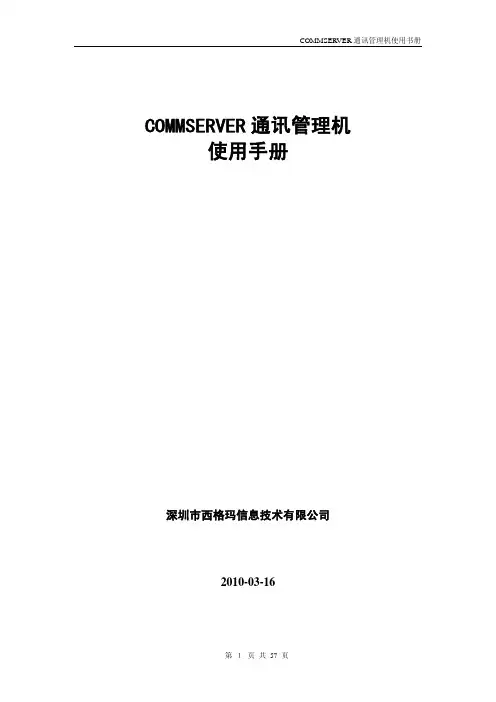

COMMSERVER通讯管理机使用手册深圳市西格玛信息技术有限公司2010-03-16目录1．概述 ....................................................................................................................... ５1.1 简介 ................................................................................................................................ ５1.2 产品简介 ........................................................................................................................ ５1.3 使用环境 ........................................................................................................................ ５1.4 技术特点 ........................................................................................................................ ６1.5 安全标准 ........................................................................................................................ ６2．技术数据 ............................................................................................................... ７2.1 电气参数 ........................................................................................................................ ７2.2 通信端口 ........................................................................................................................ ７2.2.1 以太网接口......................................................................................................... ７2.2.2 串口通信接口..................................................................................................... ８2.3 绝缘性能 ........................................................................................................................ ８2.3.1绝缘电阻.............................................................................................................. ８2.3.2介质强度.............................................................................................................. ８2.4 冲击电压 ........................................................................................................................ ９2.5 耐湿热性能..................................................................................................................... ９2.6 抗电磁干扰性能............................................................................................................. ９2.6.1 高频干扰............................................................................................................. ９2.6.2 静电放电干扰..................................................................................................... ９2.6.3 快速瞬变干扰..................................................................................................... ９2.7 机械性能 .................................................................................................................... １０2.7.1振动.................................................................................................................. １０2.7.2冲击.................................................................................................................. １０2.7.3碰撞.................................................................................................................. １０2.8 环境条件 .................................................................................................................... １０2.9 重量 ............................................................................................................................ １０3．结构和安装 ....................................................................................................... １１3.1面板 ............................................................................................................................. １１3.1.1 前面板............................................................................................................. １１3.1.2 背面板............................................................................................................. １１3.2通讯口接线定义.......................................................................................................... １２3.2.1 RS232接线方式.............................................................................................. １２3.2.2 RS485/RS422接线方式.................................................................................. １２3.2.3以太网口管脚定义.......................................................................................... １２3.2.4调试口管脚定义.............................................................................................. １３3.3电源接口 ..................................................................................................................... １３3.4安装尺寸 ..................................................................................................................... １３4. 工作原理 ........................................................................................................... １４5. 用户安装调试 ................................................................................................... １５5.1 通电前检查................................................................................................................. １５5.2 装置通电检查............................................................................................................. １５6．维护工具(CSgraphedit) ................................................................................. １５6.1设计思想 ..................................................................................................................... １５6.2功能介绍 ..................................................................................................................... １６6.2.1组态功能.......................................................................................................... １７6.2.2下载功能.......................................................................................................... １８6.2.3监视诊断功能.................................................................................................. １８6.2.4模拟功能.......................................................................................................... １９6.2.5远程读取/更新内核功能................................................................................ １９6.2.6装置级拖拽功能.............................................................................................. １９6.2.7工程导入导出功能.......................................................................................... １９6.2.8文件同步功能.................................................................................................. １９6.3数据库建立................................................................................................................... １９6.3.1 ODBC数据源建立............................................................................................. ２０6.3.2 MYSQL数据库建立........................................................................................... ２１6.4操作步骤....................................................................................................................... ２３6.4.1启动程序.......................................................................................................... ２３6.4.2用户验证.......................................................................................................... ２４6.4.3启动画面.......................................................................................................... ２４6.4.4工程管理.......................................................................................................... ２４6.4.4.1新建工程...................................................................................................... ２５6.4.4.2打开工程...................................................................................................... ２７6.4.4.3导入/导出工程............................................................................................ ２８6.4.5系统参数.......................................................................................................... ３０6.4.6装置组件库的建立.......................................................................................... ３１6.4.6.1厂商建立...................................................................................................... ３１6.4.6.2添加型号...................................................................................................... ３１6.4.6.3添加模板...................................................................................................... ３１6.4.7设备管理.......................................................................................................... ３４6.4.7.1新建设备或关联在线设备.......................................................................... ３４6.4.7.2设备属性配置.............................................................................................. ３４6.4.7.3设备参数配置.............................................................................................. ３５6.4.8端口管理.......................................................................................................... ３６6.4.8.1端口说明...................................................................................................... ３６6.4.8.2端口属性配置.............................................................................................. ３７6.4.8.3端口信息显示.............................................................................................. ３９6.4.9装置配置.......................................................................................................... ３９6.4.9.1端口中添加装置.......................................................................................... ４０6.4.9.2装置属性配置.............................................................................................. ４０6.4.10在线设备........................................................................................................ ４３6.4.11设备切换........................................................................................................ ４４6.4.12规约配置........................................................................................................ ４４6.4.12.1规约一栏.................................................................................................... ４４6.4.12.2规约加载.................................................................................................... ４４6.4.13下载配置........................................................................................................ ４５6.4.14下载/更新内核.............................................................................................. ４７6.5功能应用....................................................................................................................... ４９6.5.1 文件同步......................................................................................................... ４９6.5.2复位设备.......................................................................................................... ５０6.5.3设备对时.......................................................................................................... ５０6.5.4 实时监视......................................................................................................... ５０6.5.4.1 实时数据窗口............................................................................................. ５２6.5.4.2人工置数和遥控遥调操作.......................................................................... ５３6.5.4.3通讯报文...................................................................................................... ５４6.5.4.4统计信息...................................................................................................... ５５6.5.4.5 SOE报警记录监视....................................................................................... ５５6.5.4.6 调试信息..................................................................................................... ５６7. 运行维护 ........................................................................................................... ５７7.1 装置的投运................................................................................................................. ５７7.2 故障处理 .................................................................................................................... ５７8. 订货须知 ........................................................................................................... ５７1．概述1.1 简介COMMSERVER 通信管理机是高度集成的新一代32位嵌入式智能通信装置，用于实现对整个变配电自动化系统现场的信息收集，并集中送往当地后台或远方调度主站，同时将后台或主站命令传递给各测控装置，实现当地或远程控制。
