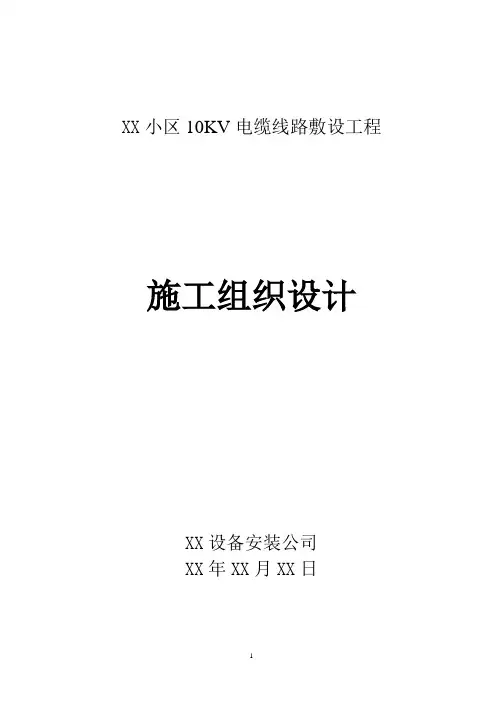

XX小区10KV电缆线路敷设工程
…
施工组织设计
；
XX设备安装公司
XX年XX月XX日
目录
第一章工程概况
第一节概况
]
第二节工程规模
第二章施工进度计划编制说明
第一节施工进度计划说明
第二节施工进度横道图
第三章主要施工机具统计表
第四章工程质量及施工安全保证措施
第一节质量保证体系
第二节安全生产“五要”文明施工“十不准”、
第三节安全生产技术措施
第四节施工技术措施及质量保证措施
第五章工程保修回访
·
第一章工程概况
第一节概况
工程名称：XX小区10KV电缆线路敷设工程建设地点：XX
建设单位：XX 建设投资发展公司
@
投标单位：XX设备安装公司
编制单位：XX设备安装公司
编制日期：XX年XX月XX日
第二节工程规模
第二章。
第三章施工进度计划
第一节施工进度计划说明
1．本施工进度计划从甲方供货设备已运抵现场并具备施工条件计起，至完成合同书中所含的工程内容止，并达到国家建筑安装工程定额工日的日历天数。
2．设备安装调试完毕，等待供电局验收，接电的时间不计算工期。
3．施工期间大的设计方案修改，工期顺延。
4．本工程分两个施工班组进行工作，其中一个班组进行电缆敷设及电缆头制作等作业，另一班组进行电缆试验、调试等工作。
》
,
第二节施工进度横道图
第三章主要施工机具统计表：—
'
第四章工程质量、施工安全保证措施
第一节质量保证体系
一、施工质量目标
1．工程质量达到国家颁发的优良标准；
2．按工期定额或合同要求按时提前竣工交工符合要求；
3．工效达到全国统一劳动定额，材料和能源有节约，降低成本，完成计划指标；
4．￥
5．严格执行安全操作规程，无重大伤亡事故和重大设备事故；
6．坚持文明施工，现场整洁，工完场清；
7．经济技术资料齐全。
二、质量体系的建立
(一)、为确保XX小区10KV电缆线路敷设工程施工质量达到现行施工及验收规范的优良标准，并创XX市优质样板工程，建立了以项目经理为首，以项目质安组为主体，公司总工程师、质量安全科、监理、市质量监督总站实施逐级监督，公司各职能部门、各专业科室积极配合的多层次质量管理保证体系，全面控制每一个分项、分部工程质量，项目质量控制组织形式如下：
项目管理人员表
、
(二)、按GB/T19000–ISO9000系列标准，根据公司质量保证体系的要求，结合本工程的实际情况，建立由公司总工程师领导、项目技术负责人负责的质量管理机构，使整个质量保证体系协调运作，工程的
项目副经理 技术
】
项目经理
项目副经理 生产
安 装 部
￥
内 业
质 监
]
后 勤 部
器
!
材
施 工 `
质量始终处于受控状态。
(三)、实行目标管理，进行目标分解，按单位工程、分部工程、分项工程把责任落实到相应的部门和人员。除公司质量监督部门和项目技术负责人外，现场另安排专职质监员跟班作业，分别对模板的制作安装、钢筋绑扎、砼浇筑等施工作业进行跟踪监控，并严格按照公司质量体系文件规定，使项目各部门到各施工班组，层层落实质量职责，明确质量责任。
(四)、积极开展质量管理(QC)小组的活动，工人、技术人员、项目领导“三结合”，针对技术质量关键组织攻关，并积极做好QC成果的推广应用工作。拟成立地下室外墙防裂防渗QC小组，以达到地下室外墙彻底根治裂缝和渗漏现象，最后实现单位工程优良并争创市优质样板工程的目标。
三、施工规范要求：
电气安装工程应符合以下规范要求：
电气装置安装工程高压电器施工及验收规范（GBJ147-90）
电气装置安装工程母线装置施工及验收规范（GBJ149-90）
—
电气装置安装工程电气设备交接试验标准（GB50150-91）
电气装置安装工程电缆线路施工及验收规范（GB50168-92）
电气装置安装工程接地装置施工及验收规范（GB50169-92）
电气装置安装工程施转电机施工及验收规范（GB50170-92）
电气安装工程1KV及以下配线工程施工及验收规范（GB50258-96）
电气装置安装工程电气照明装置施工及验收规范（GB50259-96）
第二节安全生产“五要”文明施工“十不准”
~
五要：
1．下达生产计划要下达安全要求；
2．制定施工方案要制定安全措施；
3．领导下去检查生产时要检查安全工作；
4．总结工作时要总结安全生产的经验教训；
5．管理人员下工地，工人开工要戴安全帽。
十不准：
1．不准穿拖鞋、高跟鞋上班；
#
2．不准坐提升架上落；
3．不准带小孩上班；
4．开工前不准饮酒；
5．机械、电气设备不准乱开乱动；
6．生产时不准谈笑打闹；
7．不准从高空丢杂物；
8．易燃品前电（气）焊，不采取措施不准施工；
9．非电工不准拉设电源；
}
10．工作完毕或下班，电气设备一定要切断电源，不准长期
第三节安全生产技术措施
1、建立以项目经理为组长、副经理、技术负责人、安全总监为副组长，工长和民建队负责人为组员的项目安全生产领导小组，坚持例会制度。
2、认真做好三级安全教育工作，不参加者坚决不准进场。
3、每一分部分项工程施工前必须由专业工长下达书面安全技术交底，班组履行签字手续后才能施工。
4、每天早晨上班前提前15分钟参加工种安全交底会，不参加的职工当天不准上班，按旷工处理。
5、外架的搭设应按照操作规范进行，水平每隔7米，竖向每隔4m 设一拉结点。
[
6、外架四周设封闭安全栏杆，并用密目安全网封闭，每隔三层还要固定一道水平网。
7、楼层内部要作好“四口”防护，300×300mm以内洞口上设固定盖板，超过300×300mm的洞口在施工过程中增加Φ6双向钢筋网，在工程完工前割除，电梯井口在施工过程中按400 mm的间距预埋3Φ18的钢筋，并安装高1.2m工具式钢筋焊接防护门，电梯井内每隔三层作封闭式防护。
8、不准擅自拆除施工现场安全防护设施及外架安全防护网、拉结
9、拆除模板必须由施工技术员同意，操作时应按顺序分段进行，严禁猛撬，硬砸或大面拉倒。
10、不准在外架上堆放材料。
11、每周五组织一次由项目经理、主管工长、质检员、安全员参加的质量安全、文明施工大检查；每两周按照《施工现场安全管理规定》，对工地进行一次全面检查，对安全隐患立即整改。
12、多人抬运钢筋时，起、落、转、停动作必须一致，人工上下传递不得在同一垂直线上。
13、拉直钢筋时，卡头要卡牢，地锚要牢固，拉筋沿线2米内禁止站人，展开盘圆钢筋时防止回弹。
>
14、使用电动工具（如手电钻、手电锯、园盘锯）前检查安全装置是否完好，运转是否正常，使用时严格按操作规程作业。
15、高空作业时，操作工具和余料应放稳妥，防止坠落伤人。
16、操作平台应牢固，严禁站在脚手架栏杆、阳台栏板、新砌砌体墙等不稳妥平台上操作。
17、起吊钢筋时，下方严禁站人，必须待离地1米以内后靠近就位支撑和解钩。
18、特殊工种必须做到持证上岗，学徒工不得独立作业。
19、电焊机上设防雨盖，下设防潮垫，一、二次电源接头处要有防护装置，二次线使用接线柱，一次电源采用橡胶套电缆或穿塑料软管，长度不大于3m。
20、开关箱内部和顶部装钉防火板，一机一闸，熔丝不得用其它金属代替。
21、现场高、低压设备及线路严格按施工组织设计安装和架设。
"
22、电工应定期检查用电装置及其保护器件是否完好，保证现场安全用电，安排现场巡查，及时纠正班组违章操作。
23、严禁酒后上岗和带病上岗。
24、发现安全隐患及时向工长、安全员汇报。
25、做好安全宣传教育工作，提高工人安全意识。
第四节施工技术措施及质量保证措施
电气设备与接地线的连接一般采用焊接和螺丝连接两种。需要移动的设备，如（变压器）宜采用螺丝连接，不需要移动的设备（如金属构架）可采用焊接。电气设备的外壳上应有专用接地螺丝。接地线采用螺丝连接时，应将螺丝卸下，将设备与接地线的接触面擦净，至发出金属光泽，接地线的端部挂上焊锡，并涂上中性凡土抹油，然后接入螺丝，并将螺帽拧紧，在有震动的地方，所有接地螺丝都须加垫弹簧垫片以防震松。接地干线如为扁钢，其孔眼应用手电钻钻孔，不得用气焊割孔。
一、接地装置的接地电阻必须符合设计要求。
{
检验数量：全数检查
检验方法：实测或检查接地电阻测试记录。
1、接至电气设备、器具和可拆卸的其它非带电、金属部件接地（接零）的分支线，必须直接与接地干线相连，严禁串联连接。
检查数量：抽查设备、器具总数的10%。
检验方法：观察检查和检查安装记录。
2、避雷针（网）及其支持件应符合以下规定：
合格：位置正确、固定牢靠、防腐良好、针体垂直，避雷网规格尺寸和弯曲半径正确，避雷针及其支持件的制作质量符合设计要求。
优良：在合格基础上避雷网支持件间距均匀。
检查数量：全数检查。
检验方法：观察检查和实测或检查安装记录。
3、接地（接零）线的敷设应符合以下规定：
（1）平直、牢固、固定点间距均匀，跨越建筑物变形缝有补偿装置，穿墙有保护管，油漆防腐完整。
（2）焊接连接的焊缝平整、饱满、无明显气孔，咬肉等缺陷，螺栓连接紧密、牢固，有防松措施。
检查数量：全数检查
检验方法：观察检查
4、接地体安装应符合以下规定：
合格：位置正确，连接牢固，接地体埋设深度距地面不小于0.6m。
优良：在合格基础上，隐蔽工程记录齐全，准确。
检查数量：全数检查。
检验方法：检查隐蔽工程记录。
5、接地（接零）线焊接搭接长度规定应符合《建筑电气安装工程质量检验评定标准》的规定。
二、桥架敷设：
桥架水平敷设时支撑跨距一般为-3m，垂直敷设时固定间距不大于2m , 在距桥架弯曲段与直线段接合处300-600mm的直线段侧设置一个支、吊架，当桥架弯曲半径大于300mm时，还应在弯曲中部增设一个支、吊架。对桥架的支、吊架位置误差应严格控制，支、吊架的同层横档应在同一水平面上，防止纵向偏差过大使安装后的桥架在支、吊点悬空而不能与支、吊架直接接触，其高低偏差不应大于5mm，支、吊架的横向偏差过大可能会使相邻桥架错位，而无法连接或安装后的电缆桥架不直影响美观，支、吊架左右走向不应大于10mm。电缆桥架的未端，应使用终端板，桥架连接板的螺栓应紧固，螺母应位于桥架的外侧。电缆桥架的产品合格证，出厂检验报告应齐全，板材厚度及防腐层材料应符合国家现行有关标准的规定。
电缆桥架系统应具有可靠的电气连接并接地,桥架通长敷设-40×4镀锌扁钢作接地干线，每段(包括非直线段)桥架应至少有一点与接地干线可靠连接。
三、电缆敷设：
电缆敷设必须严格按照《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）的要求施工。
1、施工方法：电缆沟开挖深度、宽度应符合施工规范的要求。电
缆沟、隧道或电缆保护管应先进行清理，确保顺利敷设电缆。电缆敷设前，应检查电缆有无机械损伤，电缆盘是否完好，对3KV及以上的高压电缆应进行耐压试验，1KV以下的电缆可用1KV绝缘摇表摇测，绝缘电阻不应小于10兆欧姆。电缆的弯曲半径应符合施工规范的要求，直埋电缆应按规定埋设标志桩，电缆线路的长度不超制造长度时，应使用整条电缆，尽量避免接头。电缆沟及隧道中敷设的电缆应在引出端、终端走向有变化处挂标示牌，注明电缆规格、型号、回路及用途及电缆路由。电缆芯线的连接，均应采用圆形套管连接，铜芯用铜套管压接或焊接。电缆头施工完毕，应进行耐压或摇测试验，金属外壳应可靠接地。埋设在地下的电缆均应在回填土前进行隐蔽工程验收，并绘制竣工图，详细标明坐标、部位与走向。电缆凡穿经手孔井时各条电缆均应挂铝制电缆牌，并用油漆注明该电缆用途、路别、电缆规格、敷设日期及施工单位。
2、电缆的耐压试验结果，泄漏电流和绝缘电阻必须符合施工规范定。
检查数量：全数检查。
检验方法：检查试验记录。
3、电缆终端头和电缆接头的制作、安装必须符合下列规定：
电缆安装，固定牢靠，相序正确。
4、电缆保护管安装应符合以下规定：
合格：管口光滑、无毛刺、固定牢靠、防腐良好。弯曲处无弯扁现象，其弯曲半径不小于电缆的最小允许弯曲半径。
优良：在合格基础上，弯曲处无明显的折皱和不平，出入建筑物的保护管坡向及坡度正确，明设部分横平竖直，成排敷设的排列整齐。
检查数量：按不同的敷设方式，场所各抽查5处。
检验方法：观察检查。
5、电缆敷设应符合以下规定：
合格：坐标和标高正确，排列整齐，标志牌设置准确。
优良：在合格基础上，电缆转弯和分支处不紊乱，走向整齐清楚，电缆标志牌清晰齐全。
检查数量：按不同敷设方式各抽查5处。
检验方法：观察检查和检查隐蔽工程记录。
6、电缆及其支，托架及保护管接地（接零）支线敷设应符合《建筑电气安装工程质量检验评定标准》规定。
7、明设电缆支架安装允许偏差，电缆最小弯曲半径和检验方法应符合《建筑电气安装工程质量检验评定标准》规定。
第五章工程保修回访
为了更好地服务于业主，充分体现投标人对业主负责的精神，我们制定了详细的工程保修制度，并编制了《服务程序》，使质量信息的反馈及分析，程序化、制度化，明确执行质量回访单位及职责，并配备足够的资源。
在施工进行过程中及整个工程的保修期间，我们将跟踪服务，进行定期的，不定期的质量回访活动，执行《服务程序》。广泛收集信息，促进质量改进和强化质量保证，以提供更高质量和更富情感的建筑精品。
具体措施如下：
１、本工程结构复杂，施工技术要求高，涉及许多新技术，新工艺、新材料和新设备的应用，在不断研究与应用的基础上，我们将跟进回访工作，针对工程应用情况和有关反馈信息，向建设单位，质检单位、监理单位分别征询意见，对“四新”的应用效果及时回访。
２、该工程竣工验收交付使用后，我公司在现场派驻专业保修队伍，及时登门拜访用户，听取用户意见，处理质量遗留，处理质量遗留问题，直到用户满意为止。
３、对该工程制定专门的回访计划，并根据深圳市的质量管理条
例及国家相关法规我公司将进行规定期限的保修，承诺并完全按规定要求保修。
４、工程交付使用时，我公司将交给业主《工程保修书》并将有关注意事项讲给业主听。
５、我公司接到业主的维修通知书后，将在业主所规定的时间内处理完所有的维修问题，如遇急大问题，将由公司主管生产的副总经理亲自领导处理。
６、公司工程管理部根据工程的竣工情况建立《竣工工程保修台帐》并归档保存《工程质量回访单》，同时对业主直接向公司投诉保修和处理结果进行跟踪监督。
7、在台风及暴雨季节，加强回访频率，并在每次台风及特大暴风雨后，我们将进行及时回访，对发现的问题快速、及时地处理。
